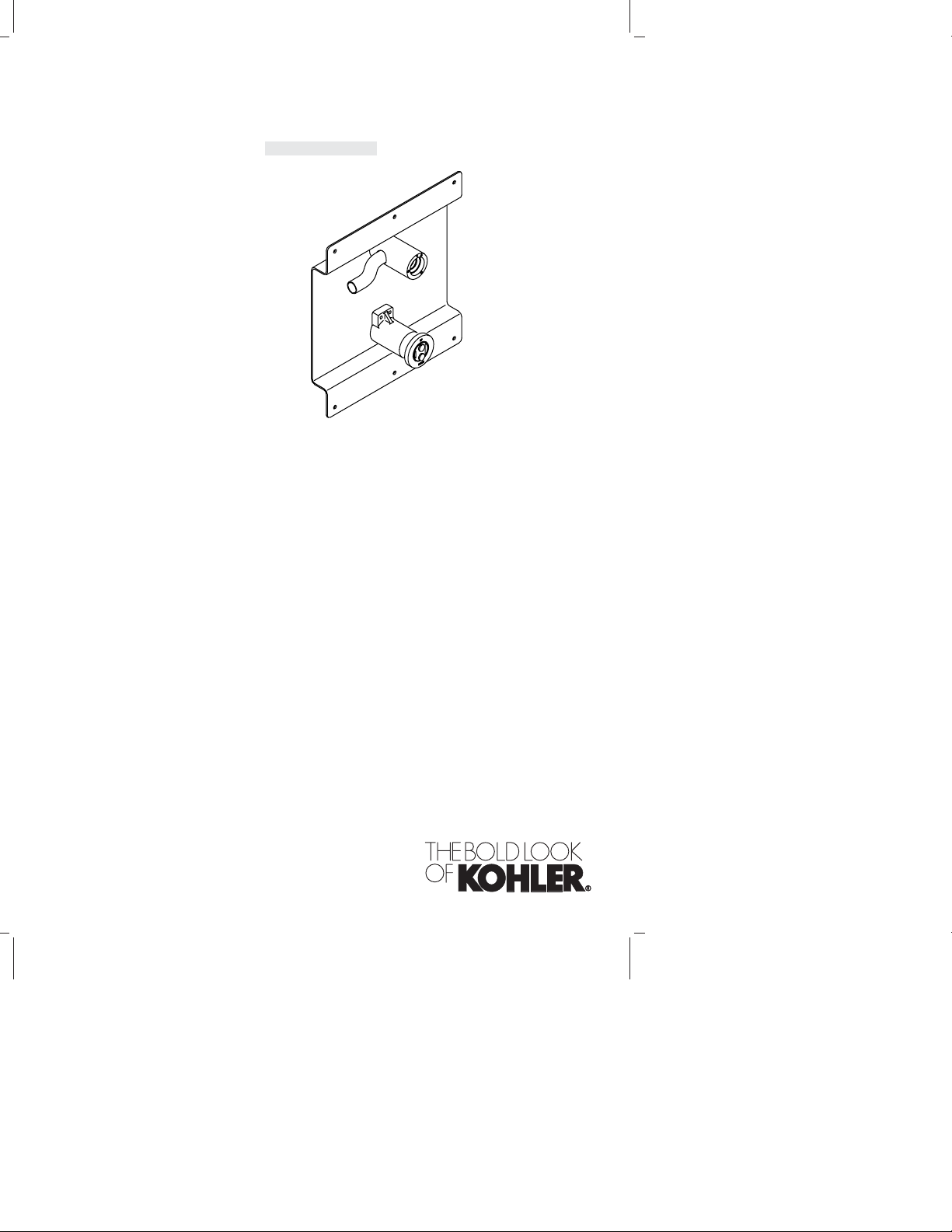

Kohler K-11830 Assembly instructions

Homeowners Guide
Wall-Mount Lavatory Faucet
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (e.j.
K-12345M)
Français, page “Français-1”
Español, pagina “Español-1”
K-11830, K-11831
1124216-5-B

Declaration of Conformity
September 22, 2009
EC DECLARATION OF CONFORMITY
08
Kohler Company
444 Highland Drive, Kohler, WI 53044
Phone [phone]
We declare under our sole responsibility that the product AC models:
K-11830
K-11830W
K-11830IN
K-11830M
K-11830D
K-11830T
K-E11830
K-11831
K-11831W
K-11831IN
K-11831M
K-11831D
K-11831T
K-E11831
Electronic Wall-Mount Lavatory
Faucet (Tap) – DC Power
On behalf of Kohler Co.,
to which this declaration relates, are in conformity with the relevant European Community
Directive(s):
Timothy J. Stessman
Codes & Standards Dept.
Kohler Company
Signature
September 22, 2009
Electromagnetic Compatibility (EMC) Directive 2004/108/EC
Conformity to this directive is based on compliance with the following harmonized standards:
• EN 61000-6-2: 2005
Electromagnetic Compatibility (EMC) – Radiated Immunity, 80MHz to 1GHz
(Test method: IEC 61000-4-3: 2008)
• EN 61000-6-3: 2007
Radiated Emission(Test Method: CISPR 16-2-3): CLASS B
Date
1124216-5-B 2 Kohler Co.

Warranty
KOHLER
®
Electronic Faucets, Valves and Controls
FIVE-YEAR LIMITED WARRANTY
Kohler Co. warrants that its electronic faucets, valves and controls will
be free of defects in material and workmanship during normal
residential use for five years from the date the product is installed.
This warranty applies only to electronic faucets, valves and controls
installed in the United States of America, Canada and Mexico (″North
America″).
If a defect is found in normal residential use, Kohler Co. will, at its
election, repair, provide a replacement part or product, or make
appropriate adjustment where Kohler Co.’s inspection discloses any
such defect. Damage caused by accident, misuse, or abuse is not
covered by this warranty. Improper care and cleaning will void the
warranty*. Proof of purchase (original sales receipt) must be provided
to Kohler Co. with all warranty claims. Kohler Co. is not responsible
for labor charges, installation, or other incidental or consequential costs
other than those noted above. In no event shall the liability of Kohler
Co. exceed the purchase price of the faucet, valve or control.
If the electronic faucets, valves or controls are used commercially or are
installed outside of North America, Kohler Co. warrants that the
faucet, valve or control will be free from defects in material and
workmanship for one (1) year from the date the product is installed,
with all other terms of this warranty applying except duration.
If you believe that you have a warranty claim, contact your Home
Center, Dealer, Plumbing Contractor or E-tailer. Please be sure to
provide all pertinent information regarding your claim, including a
complete description of the problem, the product, model number, the
date the product was purchased, from whom the product was
purchased and the installation date. Also include your original invoice.
For other information, or to obtain the name and address of the service
and repair facility nearest you, write Kohler Co., Attn: Customer Care
Center, Kohler, Wisconsin 53044 USA, or by calling 1-800-4-KOHLER
(1-800-456-4537) from within the USA and Canada, and
001-800-456-4537 from within Mexico, or visit www.kohler.com within
the USA, www.ca.kohler.com from within Canada, or
www.mx.kohler.com in Mexico.
THE FOREGOING WARRANTIES ARE IN LIEU OF ALL OTHER
WARRANTIES, EXPRESS OR IMPLIED, INCLUDING BUT NOT
LIMITED TO THE IMPLIED WARRANTIES OF
MERCHANTABILITY AND FITNESS FOR A PARTICULAR
PURPOSE.
KOHLER CO. AND/OR SELLER DISCLAIM ANY LIABILITY FOR
Kohler Co. 3 1124216-5-B

Warranty (cont.)
SPECIAL, INCIDENTAL OR CONSEQUENTIAL DAMAGES. Some
states/provinces do not allow limitations on how long an implied
warranty lasts or the exclusion or limitation of such damages, so
these limitations and exclusions may not apply to you. This warranty
gives the consumer specific legal rights. You may also have other
rights that vary from state/province to state/province. This warranty
is to the original consumer purchaser only, and excludes product
damage due to installation error, product abuse, or product misuse,
whether performed by a contractor, service company, or the
consumer.
This is Kohler Co.’s exclusive written warranty.
*Never use cleaners containing abrasive cleansers, ammonia, bleach,
acids, waxes, alcohol, solvents or other products not recommended
for chrome. This will void the warranty.
Troubleshooting
Symptoms Probable
Causes Recommended Action
1. No water
flow. A. Filter is plugged. A. Clean or replace the filter.
B. Sensor eyes
are dirty. B. Wipe the sensor eyes with a damp soft cloth. Wipe dry with a
dry soft cloth.
C. Water not
turned on. C. Verify that the water supply is turned on and that pressure is at
least 20 psi (137 kPa).
D. Incorrect
installation. D. Verify that the faucet is mounted as instructed in the installation
guide. Ensure that the sensor eyes
are above the rim of the lavatory.
Refer to the installation
instructions.
E. The aerator
is plugged. E. Remove and clean the aerator. For calcium/mineral deposits, soak
the plastic insert in a 50:50 mix of
water and vinegar. Soak only the
plastic insert.
F. Sensor eyes
are scratched. F. Replace the sensor assembly.
1124216-5-B 4 Kohler Co.

Troubleshooting (cont.)
Symptoms Probable
Causes Recommended Action
G. A flex hose
is kinked. G. Check the flex hoses to make certain they are not kinked. If a
flex hose is kinked, disconnect it,
straighten, and reconnect.
H. Hybrid
Energy Cell
(HEC) has just
been replaced.
H. Wait 2 minutes after replacing
batteries as the sensor cycles
through the automatic sensing
distance.
I. HEC life
expired. I. Replace the HEC.
J. Bleed hole
in diaphragm
is plugged or
debris exists
on the seal.
J. Clean or replace the diaphragm.
K. Solenoid
does not work. K. Order a new solenoid service kit.
2. Low flow. A. Filter is
plugged. A. Clean or replace the filter.
B. Supply
pressure is
low.
B. Check incoming water pressure.
Pressure should be at least 20 psi
(137 kPa).
C. Aerator is
plugged. C. Remove the aerator and clean it. For calcium/mineral deposits, soak
the aerator plastic insert in a 50:50
mixture of vinegar and water. Soak
only the insert and no other
components.
3. Constant
water flow. A. Filter is plugged. A. Clean or replace the filter.
B. Diaphragm
seal is
damaged or
dirty.
B. If the diaphragm is cut or torn,
order a new diaphragm assembly.
Clean or replace the diaphragm.
C. Solenoid
does not work. C. Order and install a new solenoid assembly.
4. Sporadic
water flow. A. The faucet is angled
incorrectly to
deck or
misaligned
with user area.
A. Verify that the faucet is mounted
according to the installation
directions. Ensure that the faucet is
installed in a position that is above
the rim of the lavatory.
Kohler Co. 5 1124216-5-B

Troubleshooting (cont.)
Symptoms Probable
Causes Recommended Action
B. The wires
are pinched or
damaged.
B. Remove the spout and verify
that the wires are tucked inside the
spout before reassembling.
5. Sensor
flashes once
approximately
every 2
seconds. The
product
continues to
operate.
A. The HEC
power is low. A. Replace the HEC.
6. Sensor
flashes once
approximately
every 2
seconds. The
product does
not operate.
A. The HEC
power is
insufficient to
allow the
product to
operate.
A. Replace the HEC.
1124216-5-B 6 Kohler Co.

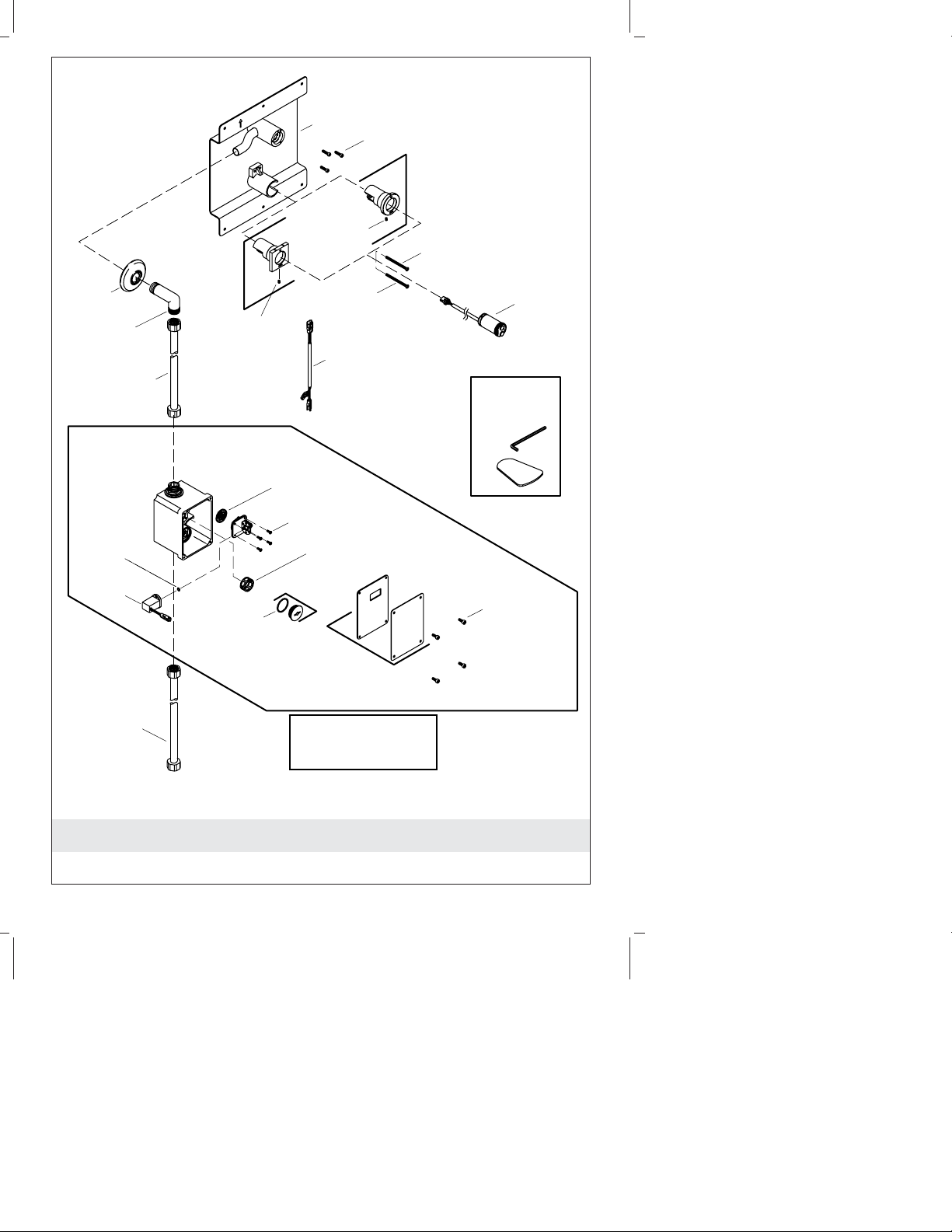

Service Parts
Mount
1087166
Wire
1089453
1097743
Round Sensor Mount
1097742
Screw
1080020
Screw
1080020
Setscrew
1081396
Setscrew
1081396
Hose
1080049
Elbow
1080051**
Escutcheon
20429**
Hose
Screw
1080066
Screw
1080022
Diaphragm
1097741
Filter
1039038
Control Assembly
1123953
Cover
1100605
Valve Cap
1100604
Sensor
1089766
1080053
Solenoid
1097740
O-Ring
74486
O-Ring
21271
1097744
Tool Kit
Screw
1095809
Square
Sensor
Mount
**Finish/color code must be specified when ordering.
Hybrid Energy Cell
1128664
Kohler Co. 7 1124216-5-B

Guide du propriétaire
Robinet de lavabo à montage mural
Garantie
Robinets électroniques, valves et contrôles KOHLER
®
GARANTIE LIMITÉE DE CINQ ANS
Kohler Co. garantit les robinets, valves et contrôles électroniques contre
tout vice de matériau et de fabrication lors d’une utilisation
domestique normale, pendant cinq ans à partir de la date d’installation
du produit. La présente garantie s’applique uniquement aux robinets,
valves et contrôles électroniques installés aux États-Unis, au Canada et
au Mexique (Amérique du Nord).
En cas de vice lors d’une utilisation domestique normale, Kohler Co.
choisira, à sa discrétion, la réparation, le remplacement de la pièce ou
du produit, ou la rectification appropriée. Tout dommage causé par un
accident, une mauvaise utilisation ou un mauvais traitement n’est pas
couvert par la présente garantie. Un entretien et un nettoyage
inadéquats annulent la garantie*. Une preuve d’achat (ticket de caisse
d’origine) doit être présentée à Kohler Co. avec toutes les réclamations
au titre de la garantie. Kohler Co. n’est pas responsable des frais de
main-d’œuvre, d’installation ou de tout autre frais accessoire ou
indirect que ceux susmentionnés. La responsabilité de Kohler Co. ne
dépassera en aucun cas le prix d’achat du robinet, de la valve ou du
contrôle.
Si les robinets, les valves ou les contrôles électroniques sont utilisés
dans un commerce ou si ces articles sont installés en dehors
d’Amérique du Nord, Kohler Co. garantit les robinets, les valves ou les
contrôles contre tout vice de matériau et de fabrication pendant un (1)
an à partir de la date d’installation dudit produit, et toutes les autres
modalités de la présente garantie s’appliquent à l’exception de sa
durée.
Pour toute réclamation au titre de la présente garantie, contacter le
vendeur, plombier, centre de rénovation ou revendeur par internet.
Fournir tous les renseignements pertinents à la réclamation, dont
notamment une description complète du problème et du produit, le
numéro de modèle, la date et le lieu d’achat du produit, ainsi que la
date de son installation. Joindre également l’original de la facture. Pour
de plus amples renseignements ou pour obtenir les coordonnées du
service de réparation le plus proche, écrire à Kohler Co., Attn:
Customer Care Center, Kohler, Wisconsin 53044 États-Unis, ou appeler
le 1-800-4-KOHLER (1-800-456-4537) à partir des États-Unis et du
Kohler Co. Français-1 1124214-5-B

Garantie (cont.)
Canada, et le 001-800-456-4537 à partir du Mexique, ou consulter le site
www.kohler.com aux États-Unis, www.ca.kohler.com au Canada, ou
www.mx.kohler.com au Mexique.
LES GARANTIES SUSMENTIONNÉES SONT FOURNIES AU LIEU
ET PLACE DE TOUTES AUTRES GARANTIES, EXPRESSES OU
TACITES, Y COMPRIS, MAIS SANS S’Y LIMITER, CELLES DE
COMMERCIALITÉ ET D’ADAPTATION À UN USAGE
PARTICULIER.
KOHLER CO. ET/OU LE REVENDEUR DÉCLINENT TOUTE
RESPONSABILITÉ CONTRE LES DOMMAGES PARTICULIERS,
ACCESSOIRES OU INDIRECTS. Certains états et provinces ne
permettent pas de limite sur la durée de la garantie tacite, ni
l’exclusion ou la limite de tels dommages, et, par conséquent,
lesdites limites et exclusions peuvent ne pas s’appliquer à votre cas.
La présente garantie accorde au consommateur des droits légaux
spécifiques. Vous pouvez également avoir d’autres droits qui varient
d’un état ou d’une province à l’autre. La présente garantie est
accordée uniquement à l’acquéreur d’origine et exclut tous
dommages dus à une mauvaise installation, un usage abusif ou une
mauvaise utilisation du produit, qu’ils soient effectués par un
entrepreneur, une société de services ou le consommateur.
Ceci constitue la garantie écrite exclusive de Kohler Co.
**Ne jamais utiliser de nettoyants contenant des agents abrasifs, de
l’ammoniaque, de l’eau de Javel, des acides, des cires, de l’alcool, des
dissolvants ou autres produits non recommandés pour le chrome.
Ceci annulera la garantie.
Dépannage
Symptômes Causes probables Action recommandée
1. Pas de débit d’eau. A. Le filtre est
bouché. A. Nettoyer ou remplacer le filtre.
B. Yeux capteurs
sont sales. B. Essuyer les yeux capteurs avec un chiffon
doux et humide. Sécher
avec un chiffon doux et
sec.
Kohler Co. Français-2 1124214-5-B

Dépannage (cont.)
Symptômes Causes probables Action recommandée
C. L’eau n’est pas
ouverte. C. Vérifier que l’alimentation d’eau soit
ouverte et que la pression
est d’un minimum de 20
psi (137 kPa).
D. Installation
incorrecte. D. Vérifier que le robinet est monté selon les
instructions du guide
d’installation. S’assurer
que les yeux capteurs
soient au-dessus du
rebord du lavabo. Se
référer aux instructions
d’installation.
E. L’aérateur est
bouché. E. Retirer et nettoyer l’aérateur. Pour les dépôts
de calcium et minéraux,
laisser tremper avec un
mélange à moitié d’eau et
à moitié de vinaigre.
Laisser simplement
tremper l’insertion en
plastique.
F. Les yeux
capteurs sont
rayés.
F. Remplacer l’ensemble
du capteur.
G. Le tuyau
flexible est pincé. G. Vérifier les tuyaux flexibles pour vous
s’assure qu’ils ne soient
pas pincés. Si un tuyau
flexible est plié,
déconnecter le tuyau,
étirer, puis reconnecter.
H. La cellule
énergétique
hybride vient
d’être remplacée.
H. Attendre 2 minutes
après avoir remplacé les
piles pendant que le
capteur effectue un cycle à
travers la distance de
détection automatique.
I. La durée de vie
de la cellule
énergétique
hybride est
expirée.
I. Remplacer la cellule
énergétique hybride.
1124214-5-B Français-3 Kohler Co.

Dépannage (cont.)
Symptômes Causes probables Action recommandée
J. L’orifice
d’écoulement dans
le diaphragme est
bouché ou débris
sont présents sur
le joint.
J. Nettoyer ou remplacer
le diaphragme.
K. Le solénoïde ne
fonctionne pas. K. Commander un nouveau kit de dépannage
de solénoïde.
2. Faible débit. A. Le filtre est
bouché. A. Nettoyer ou remplacer le filtre.
B. Pression
d’alimentation
basse.
B. Vérifier la pression
d’alimentation d’eau. La
pression devrait être d’au
moins 20 psi (137 kPa).
C. Lâaérateur est
bouché. C. Retirer l’aérateur et nettoyer. Pour les dépôts
de calcium/minéraux,
laisser tremper l’insertion
de l’aérateur en plastique
dans un mélange à moitié
d’eau et à moitié de
vinaigre. Ne laisser
tremper uniquement que
l’insertion et pas d’autre
composant.
3. Débit d’eau
constant. A. Le filtre est bouché. A. Nettoyer ou remplacer le filtre.
B. Le joint du
diaphragme est
endommagé ou
sale.
B. Si le diaphragme est
sectionné ou cassé,
commander un nouvel
ensemble de diaphragme.
Nettoyer ou remplacer le
diaphragme.
C. Le solénoïde ne
fonctionne pas. C. Commander et installer un nouvel ensemble de
solénoïde.
4. Débit d’eau
sporadique. A. Le robinet à un mauvais angle
avec le comptoir
ou à été mal
aligné avec
l’espace de
l’utilisateur.
A. Vérifier que le robinet
est monté selon les
instructions d’installation.
S’assurer que le robinet
soit installé en position
au-dessus du rebord du
lavabo.
Kohler Co. Français-4 1124214-5-B

Dépannage (cont.)
Symptômes Causes probables Action recommandée
B. Les câbles sont
pincés ou
endommagés.
B. Retirer le bec et vérifier
que les câbles soient bien
enfoncés dans le bec avant
de le ré-assembler.
5. Le capteur clignote
approximativement
toutes les 2
secondes. Le
produit continue à
fonctionner.
A. L’alimentation
de la cellule
énergétique
hybride est faible.
A. Remplacer la cellule
énergétique hybride.
6. Le capteur clignote
approximativement
toutes les 2
secondes. Le
produit ne
fonctionne pas.
A. L’alimentation
de la cellule
énergétique
hybride est
insuffisante pour
permettre au
produit de
fonctionner.
A. Remplacer la cellule
énergétique hybride.
1124214-5-B Français-5 Kohler Co.

Pièces de rechange
Monture
1087166
Câble
1089453
1097743
Montage de
capteur rond
1097742
Vis
1080020
Vis de retenue
1081396
Vis de retenue
1081396
Tuyau
1080049
Coude
1080051**
Applique
20429**
Tuyau
Vis
1080022
Diaphragme
1097741
Filtre
1039038
Ensemble
de contrôle
1123953
Couvercle
1100605
Bouchon de
la valve
1100604
Capteur
1089766
1080053
Solénoïde
1097740
Joint torique
21271
1097744
Kit outil
Montage
capteur
carré
Vis
1095809
Vis
1080020
Vis
1080066
Joint
torique
74486
**Vous devez spécifier les codes de la finition/couleur lors de la commande.
Cellulaire de
énergie hybride
1128664
Kohler Co. Français-6 1124214-5-B

Guía del usuario
Grifería de montaje a la pared para lavabo
Garantía
Griferías electrónicas, válvulas y controles KOHLER
®
GARANTÍA LIMITADA DE CINCO AÑOS
Kohler Co. garantiza que las griferías electrónicas, válvulas y controles
estarán libres de defectos de material y mano de obra durante el uso
normal residencial, por un periodo de cinco años a partir de la fecha
de instalación del producto. Esta garantía aplica sólo a la grifería
electrónica, válvulas y controles instalados en los Estados Unidos de
América, Canadá y México (″Norteamérica″).
En caso de encontrarse un defecto en condiciones de uso residencial
normal, Kohler Co., a su criterio, reparará, proveerá una pieza de
repuesto o producto, o realizará los ajustes pertinentes cuando la
inspección de Kohler Co. determine dicho defecto. Los daños causados
por accidente, uso indebido o abuso no están cubiertos por esta
garantía. El cuidado y la limpieza indebidos anularán la garantía*. Al
presentar las reclamaciones de garantía a Kohler Co., es necesario
incluir la prueba de compra (recibo de venta original). Kohler Co. no
se hace responsable de los costos de mano de obra, instalación u otros
costos incidentales o indirectos, aparte de los mencionados arriba. En
ningún caso la responsabilidad de Kohler Co. excederá el precio de
compra de la grifería, válvula o control.
En caso de que las griferías electrónicas, válvulas o controles se utilicen
comercialmente o se instalen fuera del territorio de Norteamérica,
Kohler Co. garantiza que la grifería, válvula o control estará libre de
defectos de material y mano de obra por un (1) año, a partir de la
fecha de instalación, estando en efecto todas las demás condiciones de
esta garantía, excepto la duración.
Si usted considera que tiene una reclamación en virtud de la garantía,
comuníquese con su centro de remodelaciones, distribuidor, contratista
de plomería o distribuidor por Internet. Por favor, asegúrese de
proporcionar toda la información pertinente a su reclamación,
incluyendo una descripción completa del problema, el producto, el
número de modelo, la fecha de compra del producto, el lugar de
compra del producto, y la fecha de instalación. También incluya el
recibo original. Para mayor información, o para obtener el nombre y la
dirección de un centro de servicio y reparación más cercano a usted,
escriba a Kohler Co., Attn: Customer Care Center, Kohler, Wisconsin
53044 USA, o llame al 1-800-4-KOHLER (1-800-456-4537) desde los
Kohler Co. Español-1 1124214-5-B

Garantía (cont.)
Estados Unidos y Canadá, o al 001-800-456-4537 desde México, o visite
www.kohler.com desde los Estados Unidos, www.ca.kohler.com desde
Canadá, o www.mx.kohler.com en México.
LAS GARANTÍAS ANTERIORMENTE MENCIONADAS
SUSTITUYEN A TODAS LAS DEMÁS GARANTÍAS, EXPRESAS O
IMPLÍCITAS, INCLUYENDO, ENTRE OTRAS, LAS GARANTÍAS
IMPLÍCITAS DE COMERCIALIZACIÓN E IDONEIDAD PARA UN
PROPÓSITO EN PARTICULAR.
KOHLER CO. Y/O EL VENDEDOR DESCARGAN TODA
RESPONSABILIDAD POR CONCEPTO DE DAÑOS
PARTICULARES, INCIDENTALES O INDIRECTOS. Algunos
estados/provincias no permiten limitaciones en cuanto a la duración
de una garantía implícitaoalaexclusión o limitación de tales daños,
por lo que estas limitaciones y exclusiones pueden no aplicar a su
caso. Esta garantía otorga al consumidor ciertos derechos legales
específicos. Además, usted puede tener otros derechos que varían de
estado a estado y provincia a provincia. Esta garantía está destinada
únicamente para el comprador consumidor original y excluye todo
daño al producto como resultado de errores de instalación, abuso del
producto o uso indebido del mismo, bien sea por parte de un
contratista, compañía de servicios o el consumidor mismo.
El presente documento constituye la garantía exclusiva por escrito de
Kohler Co.
*Nunca utilice limpiadores que contengan limpiadores abrasivos,
amoníaco, cloro (blanqueador), ácidos, ceras, alcohol, disolventes u
otros productos no recomendados para el cromo. Esto anulará la
garantía.
Procedimiento para resolver problemas
Síntomas Causas probables Acción recomendada
1. No hay flujo
de agua. A. El filtro está obstruido. A. Limpie o reemplace el filtro.
B. Los ojos del
sensor están
sucios.
B. Limpie los ojos del sensor
con un paño húmedo y suave.
Seque con un paño seco y
suave.
C. El agua no está
abierta. C. Verifique que el suministro de agua esté abierto y que la
presión sea de 20 psi (137 kPa),
como mínimo.
Kohler Co. Español-2 1124214-5-B

Procedimiento para resolver problemas (cont.)
Síntomas Causas probables Acción recomendada
D. Instalación
incorrecta. D. Verifique que la grifería esté instalada como se indica en la
guía de instalación. Asegúrese
de que los ojos del sensor estén
por encima del borde del
lavabo. Consulte las
instrucciones de instalación.
E. El aireador está
obstruido. E. Quite y limpie el aireador. Para eliminar los depósitos
calcáreos/minerales, remoje el
inserto de plástico en una
solución de agua y vinagre a
partes iguales. Remoje sólo la
pieza de plástico.
F. Los ojos del
sensor están
rayados.
F. Reemplace el montaje del
sensor.
G. Una manguera
está doblada. G. Revise las mangueras para asegurarse de que no estén
dobladas. Si una manguera
flexible está doblada,
desconéctela, enderécela y
vuelva a conectarla.
H. Se acaba de
cambiar la celda
de energía híbrida
(HEC).
H. Espere 2 minutos después
de reemplazar las pilas para
que el sensor cicle a través de
la distancia de sensor
automática.
I. La HEC está
agotada. I. Reemplace la HEC.
J. El orificio de
purga en el
diafragma está
obstruido o hay
partículas
residuales en el
sello.
J. Limpie o reemplace el
diafragma.
K. El solenoide no
funciona. K. Pida un nuevo kit de servicio del solenoide.
2. Flujo bajo. A. El filtro está
obstruido. A. Limpie o reemplace el filtro.
B. La presión del
suministro es baja. B. Verifique la presión del agua entrante. La presión debe ser 20
psi (137 kPa) como mínimo.
1124214-5-B Español-3 Kohler Co.

Procedimiento para resolver problemas (cont.)
Síntomas Causas probables Acción recomendada
C. El aireador está
obstruido. C. Desmonte el aireador y límpielo. Para eliminar los
depósitos calcáreos/minerales,
remoje la pieza de plástico del
aireador en una solución de
agua y vinagre a partes iguales.
Remoje solamente la pieza de
plástico, no remoje ningún otro
componente.
3. Flujo de agua
constante. A. El filtro está obstruido. A. Limpie o reemplace el filtro.
B. El sello del
diafragma está
sucio o dañado.
B. Si el diafragma está cortado
o rasgado, pida un montaje de
diafragma nuevo. Limpie o
reemplace el diafragma.
C. El solenoide no
funciona. C. Pida e instale un montaje de solenoide nuevo.
4. Flujo de agua
esporádico. A. El ángulo en el que se ha instalado
la grifería a la
cubierta es
incorrecto o la
grifería está
desalineada con el
área del usuario.
A. Verifique que la grifería esté
instalada como se indica en la
guía de instalación. Asegúrese
de que la grifería quede
instalada en una posición que
esté por encima del reborde del
lavabo.
B. Los cables están
pellizcados o
dañados.
B. Desmonte el surtidor y
verifique que los cables estén
metidos dentro del surtidor
antes de volver a montarlo.
5. El sensor
parpadea
una vez casi
cada 2
segundos. El
producto
continúa
funcionando.
A. La energía de la
HEC está baja. A. Reemplace la HEC.
6. El sensor
parpadea
una vez casi
cada 2
segundos. El
producto no
funciona.
A. La HEC no
tiene suficiente
potencia para que
el producto
funcione.
A. Reemplace la HEC.
Kohler Co. Español-4 1124214-5-B

Piezas de repuesto
Montura
1087166
Alambre
1089453
1097743
Montura redonda
de sensor
1097742
Tornillo
1080020
Tornillo
1080020
Tornillo
de fijación
1081396
Tornillo de
fijación
1081396
Manguera
1080049
Codo
1080051**
Chapetón
20429**
Manguera
Tornillo
1080066
Tornillo
1080022
Diafragma
1097741
Filtro
1039038
Montaje
del control
1123953
Tapa
1100605
Tapa de la
válvula
1100604
Sensor
1089766
1080053
Solenoide
1097740
Arosello
74486
Arosello
21271
1097744
Kit de
herramientas
Tornillo
1095809
Montura
cuadrada
de sensor
**Se debe especificar el código del acabado/color con el pedido.
Celda de energía híbrida
1128664
1124214-5-B Español-5 Kohler Co.

1124216-5-B

USA/Canada: 1-800-4KOHLER
México: 001-800-456-4537
kohler.com
©2011 Kohler Co.
1124216-5-B
