Kohler K-6665 User manual

1015061-2-B
Beverage Faucet
and Optional Water Filtration System
Installation Guide
K-6665
Français, Page 8
Español, Página 14
K-6666

1015061-2-B2Kohler Co.
Thank You For Choosing Kohler Company
We appreciate your commitment to Kohler quality. Please take a few
minutes to review this manual before you start installation. If you
encounter any installation or performance problems, please don’t
hesitate to contact us. Our phone numbers and website are listed on
the back cover. Thanks again for choosing Kohler Company.
Before You Begin
-Installer: Please leave this information for the end user. Keep for
future reference.
-Shut off main water supply. If installing to other than a Kohler Side
Spout faucet you will need to purchase an adapter to connect the
outlet of the filter to the faucet inlet.
-Observe local plumbing codes.
-Only install the filtration system to a cold water supply. Do not use
with hot water systems.
-If needed, clean the exterior of the unit with mild soap and water.
Do not use chemical cleaners. Do not connect unit to a dishwasher.
-Do not install the filtration system to a water line whose pressure
exceeds 125 psi (862 kPa).
-Make sure unit is not installed with hoses under tension. Do not
overtighten connections.
-Keep filter and plastic cartridges away from heat or flame. Do not
install unit in direct sunlight or where the temperature may drop
below freezing.
-To ensure that this equipment is functioning properly and effectively,
replace after 10 years. Replacement date:___________
-Kohler Co. reserves the right to make revisions in the design of
faucets without notice, as specified in the Price Book.
Recommended Tools and Materials
Adjustable
Wrenches
Philip
Screwdriver
Plus:
Adapter

1015061-2-B
3
Kohler Co.
Stud
Hose
O-Ring
Faucet
Bottom
Sink Hole
Stud
Hose
Bracket
Faucet
Nut
(Contemporary Faucet) (Traditional Faucet)
Escutcheon
(Contemporary only)

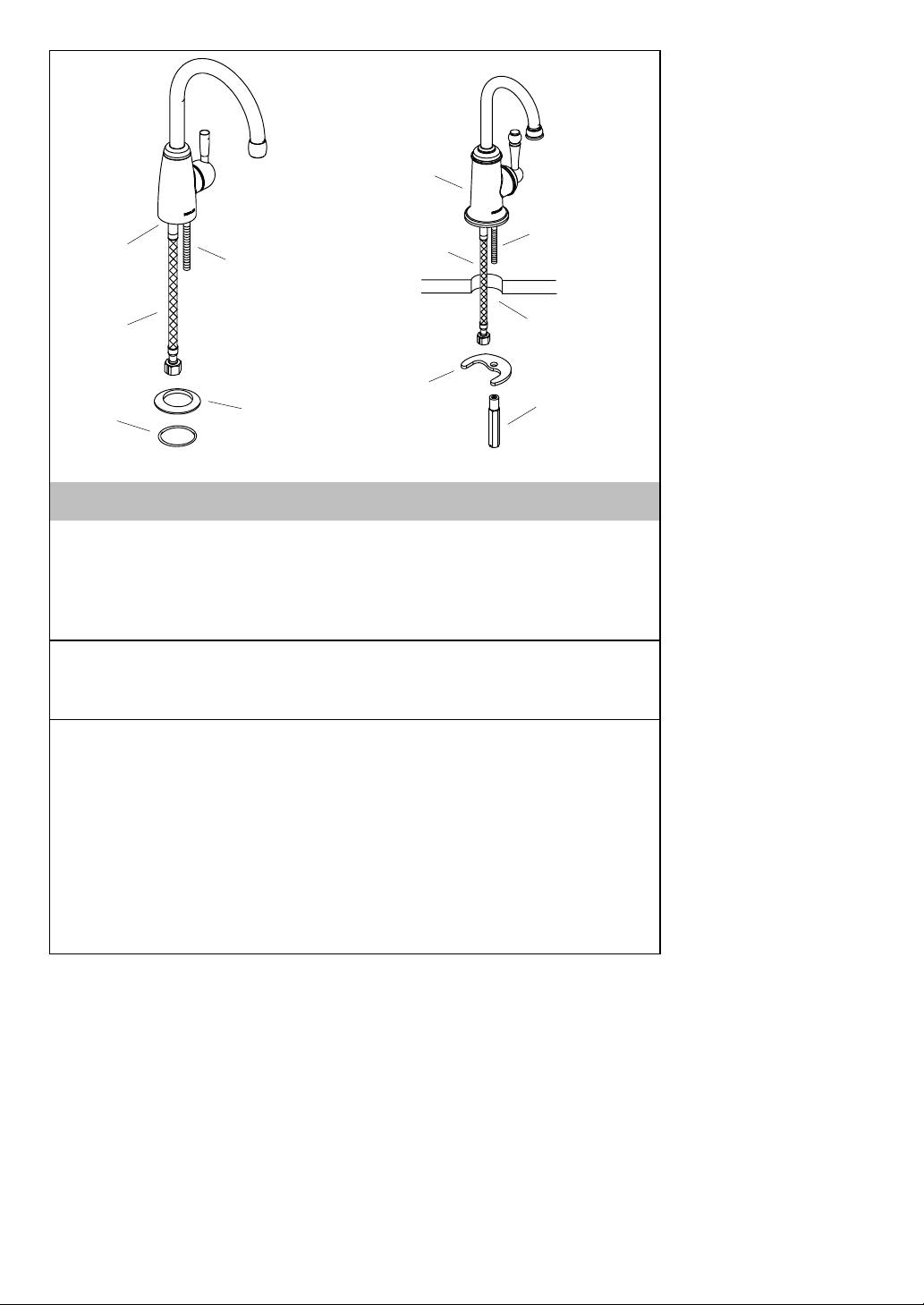

1. Faucet Installation
Contemporary Faucet:
-Install the O-ring into the groove in the bottom of the escutcheon.
-Slide the escutcheon over the hose and stud so it rests against the
bottom of the faucet.
Traditional Faucet:
-Install the O-ring into the groove in the bottom of the faucet body.
Both Faucets:
-Feedthehosethroughthesinkholeandpositionthefaucet.
-From underneath the sink/counter, slide the bracket up over the
stud.
-Tighten the nut securely against the bracket to secure the faucet into
place.
-If you have purchased the faucet with the optional filtration system,
proceed to Step 2. If you faucet does not include the optional
filtration system proceed to Step 5.

1015061-2-B4Kohler Co.
Outlet
Inlet Mounting
Bracket
Filter
Head
Screws Apply thread sealant tape to
the smaller threads of both nipples
Nipples
Filter Head
Hex

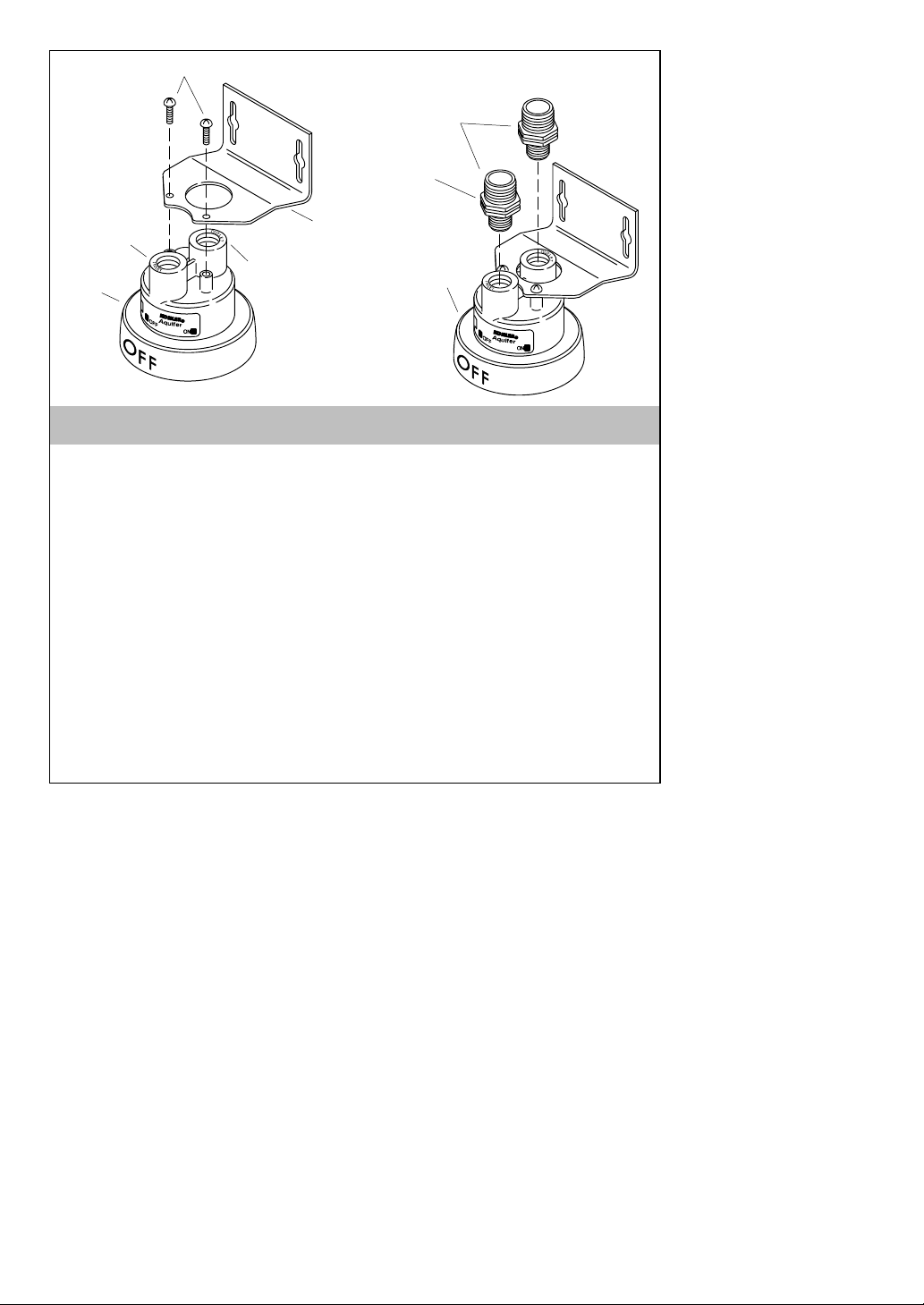

2. Assemble Filtration System
-Inspect the plumbing and supplies for damage.
-Repair or replace as needed.
-Place the mounting bracket over the port marked as the “OUTLET.”
-Attach the mounting bracket to the filter head using the screws
provided. Do not overtighten.
-Apply thread sealant tape to the smaller threads of each of the
plastic nipples.
NOTE:You will need to apply four layers (four turns) of tape to the
threads to ensure a tight seal.
-Thread nipples into the ports of the filter head.
NOTE:Tighten nipple, but stop before the hex makes contact with the
filter head.

1015061-2-B
5
Kohler Co.
Nipples
Hoses
Write the system replacement
date on the filter head label
Mounting
Bracket
Screws
(Not Supplied)

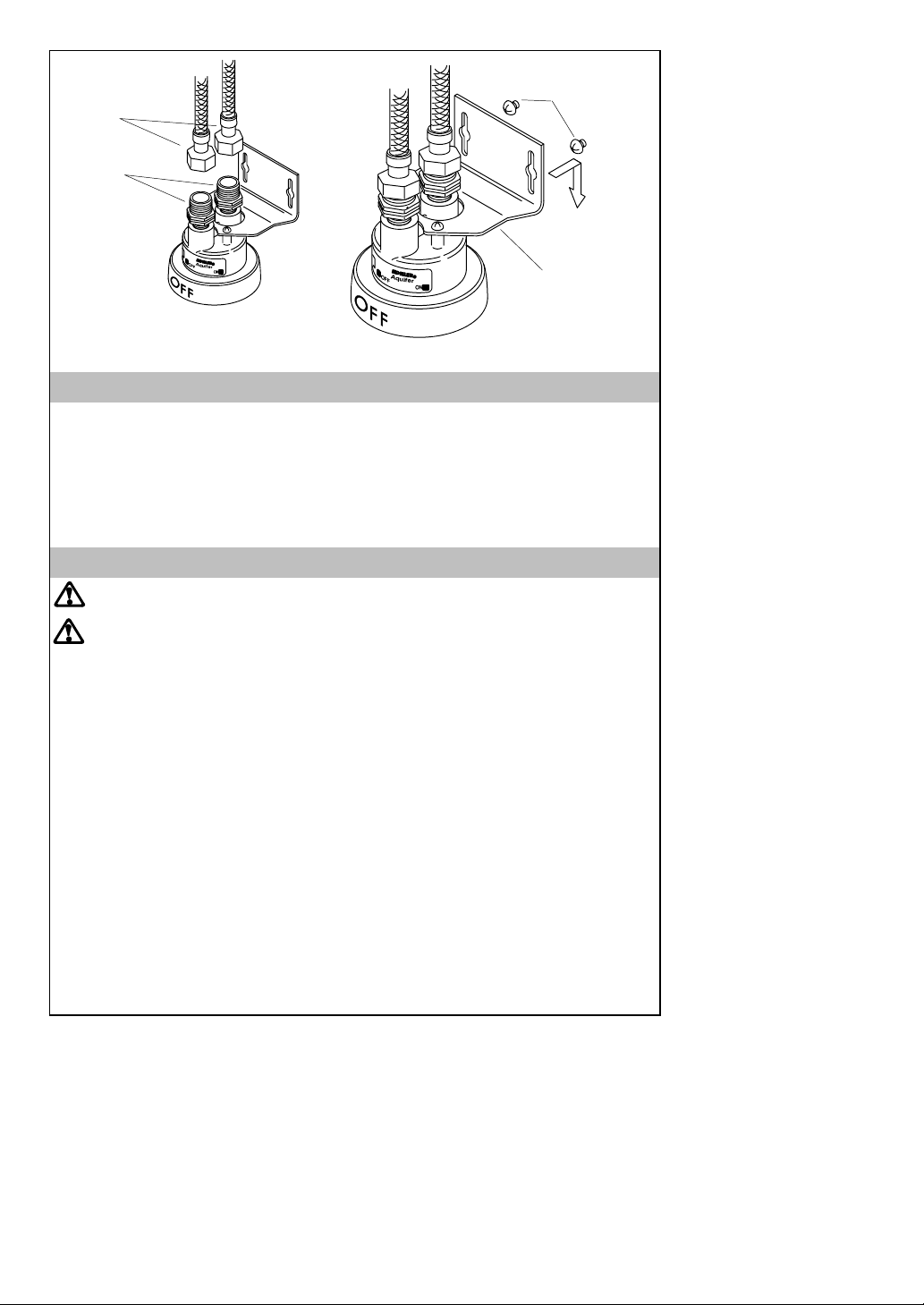

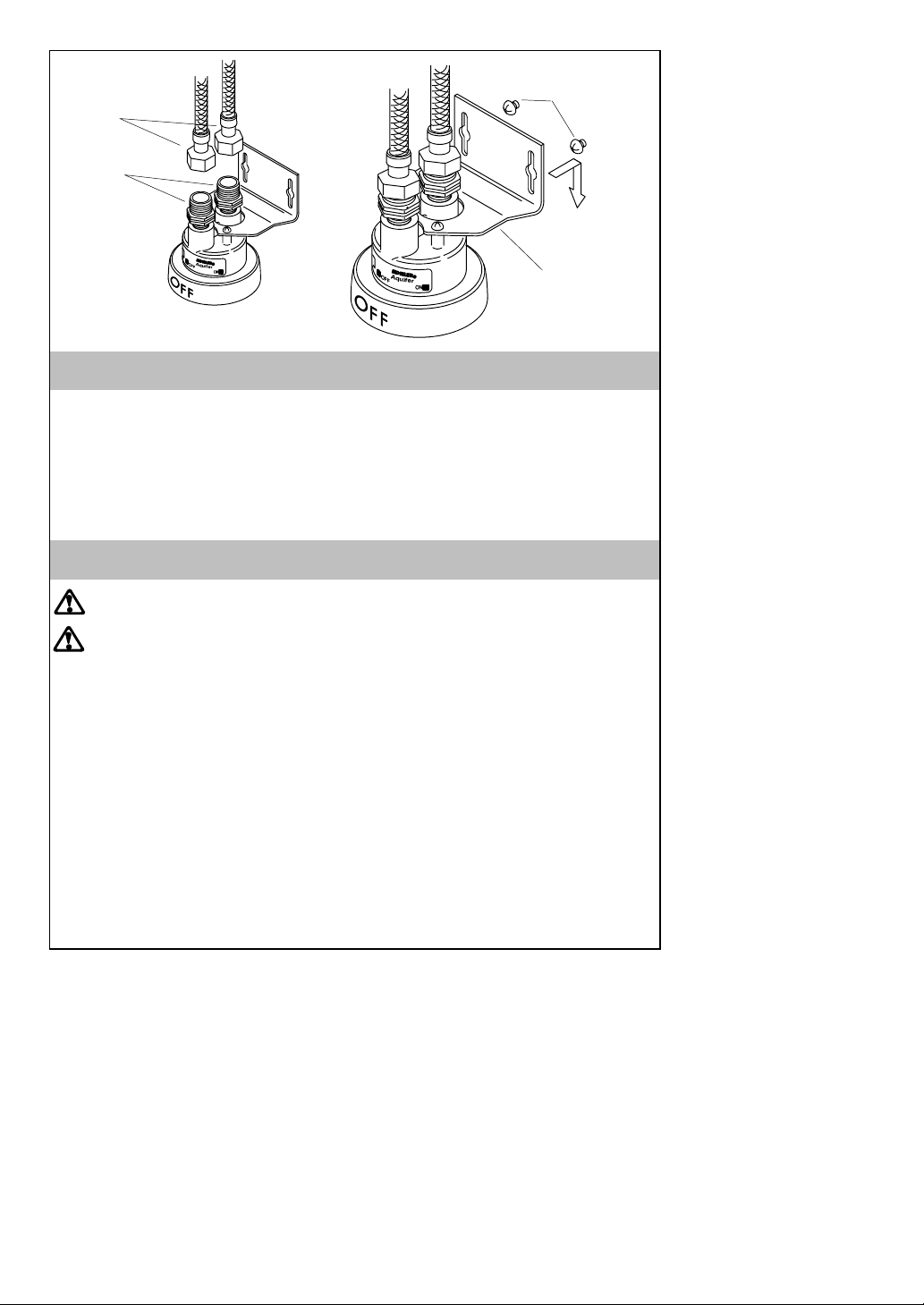

3. Attach Hoses
-Thread the larger end of the hoses onto the nipples.
-Hold the plastic nipples in place with an additional wrench while
you tighten on the hoses to avoid stripping the threads of the
nipples. Do not overtighten.
-Write the system replacement date on the filter head label.
Installation date + 10 years.
4. Mounting the filtration system
CAUTION: Risk of property damage. Do not install unit where the
temperature may drop below freezing.
CAUTION: Risk of personal injury or property damage. Use
caution when installing around water pipes or electric lines.
NOTE:Unit must be mounted vertically.
-Determine system placement. This unit is intended to be installed
under a sink. Make sure the bottom of the filter cartridge is at least
2” (5.1cm) from the floor of the cabinet.
-Place in an area where it will not interfere with other items under the
counter.
-Make sure hoses will reach all connections without being stretched
taut.
-With a pencil, mark the mounting hole locations. Holes may need to
be pre-drilled.
-Thread the screws (not supplied) partially into the cabinet wall and
slide mounting bracket over the screws. Tighten the screws.

1015061-2-B6Kohler Co.

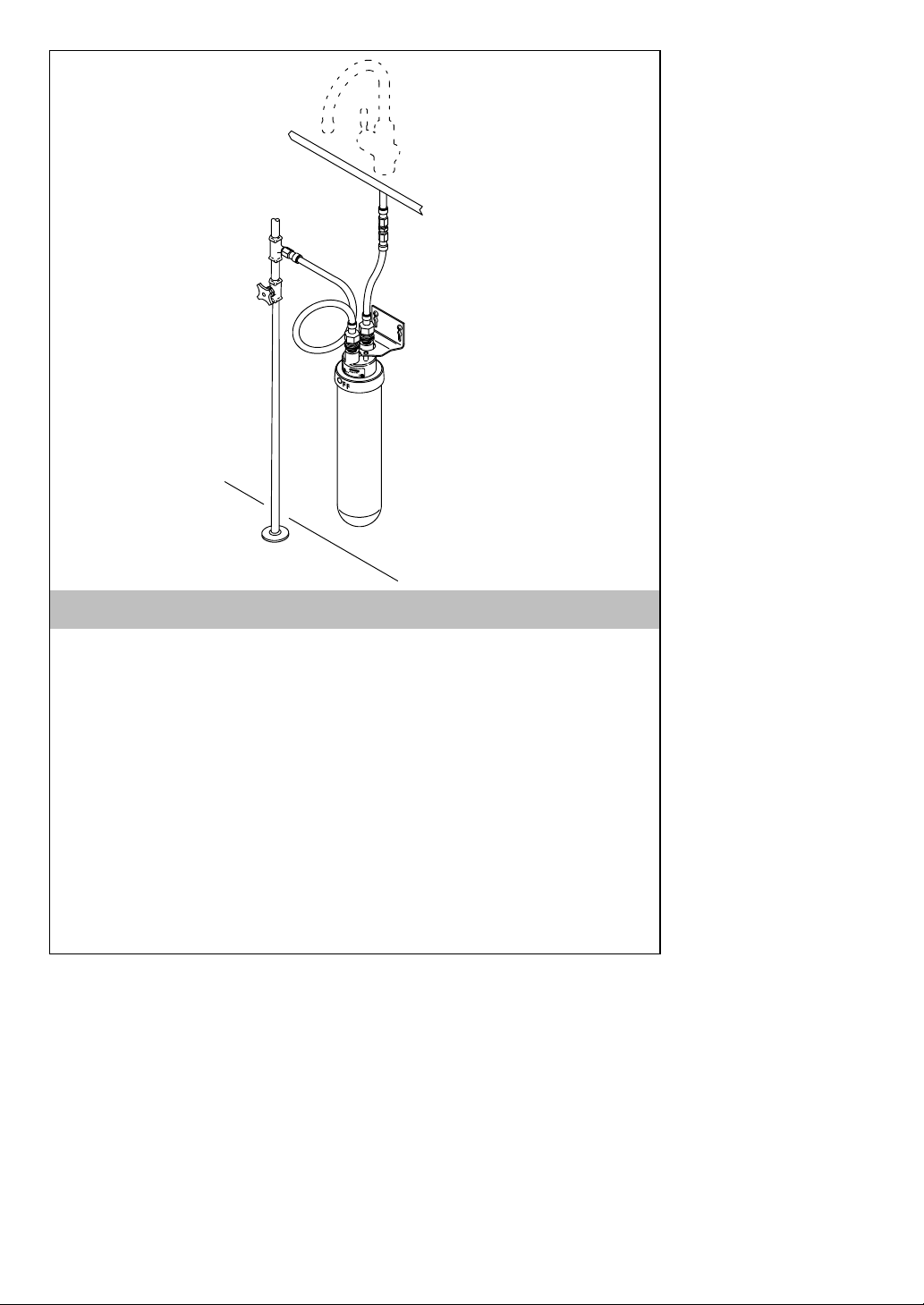

5. Connect the Supply
NOTE:The hoses must be connected as directed. Do not reverse the
connections.
-The enclosed outlet hose will connect directly to a 3/8” male
compression fitting. Connect the outlet hose to the faucet. An
adapter is provided to connect the outlet hose to a Kohler sidespout
faucet. If you are installing this unit to another faucet, you will need
to purchase an adapter to fit.
-The enclosed inlet hose will connect directly to a 3/8” male
compression fitting. Connect the inlet hose to the cold water supply.
NOTE:Use this filter system with a single inlet faucet as shown. Do
not use with a standard faucet that has hot and cold inlets.
-If you have purchased the optional filter system, install the cartridge
according to the installation instructions included with the system.

1015061-2-B
7
Kohler Co.
6. Installation Checkout
-Install strainer bodies, tailpieces, and P-traps as needed.
-Ensure that all connections are tight.
-Turn on the main water supply.
-Check for leaks.
-If the optional filtration system has been installed, run the faucet for
at least 2 minutes for models K-201 and K-202 or 10 minutes for
model K-203, to remove any air in the system. Any air left in the
system may temporarily cause the water to be cloudy.

1015061-2-B8Kohler Co.
Guide de l’Installation
Robinet pour Bar et Système de
Filtration de l’Eau Optionnel
Merci d’Avoir Choisi la Société KOHLER
Nous apprécions votre engagement envers la qualité KOHLER. S’il
vous plaît, prenez quelques minutes et lisez attentivement ce guide
avant que vous ne commenciez votre installation. N’hésitez pas à
nous contacter en cas de problème d’installation ou de
fonctionnement. Nos numéros de téléphone et adresse Internet sont
au verso. Merci encore d’avoir choisi un produit KOHLER.
Avant de Commencer
-Installateur : Veuillez laisser au consommateur. Conservez cette
notice pour future référence.
-Coupez les arrivées d’eau principales. Si l’on installe un bec autre
que de notre marque KOHLER, il faudra utiliser un adaptateur pour
raccorder la sortie du filtre à l’arrivée d’eau du robinet.
-Respectez tous les codes de plomberie locaux.
-Installez le système de filtre uniquement à l’arrivée de l’eau froide.
Ne pas utiliser avec des systèmes d’eau chaude.
-Si nécessaire, nettoyez l’unité avec du savon doux et de l’eau. Ne pas
utiliser des nettoyants qui contiennent des produits chimiques. Ne
pas brancher l’unité à un lave-vaisselle.
-Ne pas installer le système de filtration aux conduites d’eau si la
pression dépasse de 125 psi (862 kPa).
-Assurez-vous de ne pas installer l’unité avec les flexibles sous
tension. Ne pas trop serrer les raccords.
-Tenir le filtre et les cartouches plastiques loin des flammes ou des
températures élevées. Ne pas installer dans un endroit où l’unité
peut être exposé à la lumière solaire directe, ou à des températures
au-dessous du gel.
-Pour que l’équipement fonctionne d’une façon appropriée, il faudra
le remplacer après dix ans. Date de remplacement : ____________
-La Société KOHLER se réserve le droit d’apporter toutes
modificationssurledesigndesrobinetsetcecisanspréavis,comme
spécifié dans le Catalogue des Prix.
Outils et Matériaux Recommandés
Clés à mollette
Tournevis cruciforme
Plus :
Adaptateur

1015061-2-B
9
Kohler Co.
Tige
Tuyau
flexible
Joint
Torique
Base de
robinet
Orifice
sur l’évier
Tige
Tuyau
flexible
Support
Robinet
Écrou
(Robinet contemporain) (Robinet traditionnel)
Rosace
(Contemporain seulement)

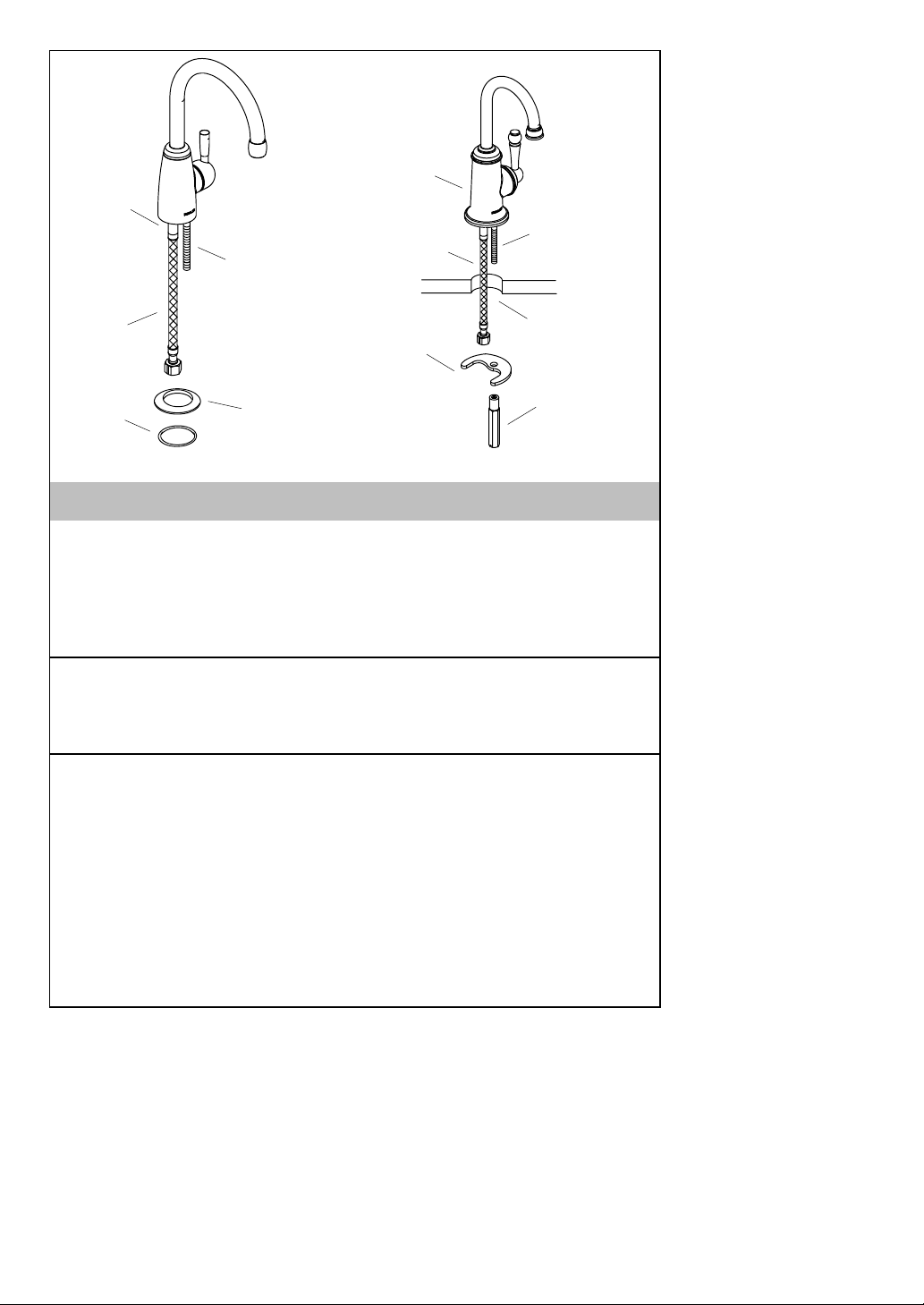

1. Installation du Robinet
Robinet contemporain :
-Installez le joint torique dans la rainure à l’intérieur de la rosace.
-Faire passer la rosace sur le flexible et la tige, jusqu’au contact avec la
base de robinet.
Robinet traditionnel :
-Installez le joint torique dans la rainure à la base du corps de robinet.
Chaque Robinet :
-Faire passer le flexible à travers l’orifice d’évier puis positionner le
robinet.
-À partir du dessous de l’évier/comptoir, glissez le support sur la
tige.
-Serrez l’écrou fermement contre le support, pour fixer le robinet.
-Si vous avez acheté le robinet avec le système de filtration optionnel,
poursuivre à l’étape 2. Si votre robinet n’inclut pas de système de
filtration optionnel, poursuivre à l’étape 5.

1015061-2-B10 Kohler Co.
Sortie
Arrivée Patte de
Fixation
Tête de
Filtre
Vis Posez du ruban d’étanchéité pour tige filetée au
x
filets les plus petits de chaque mamelon.
Tiges
Tête de Filtre
Hexagonale

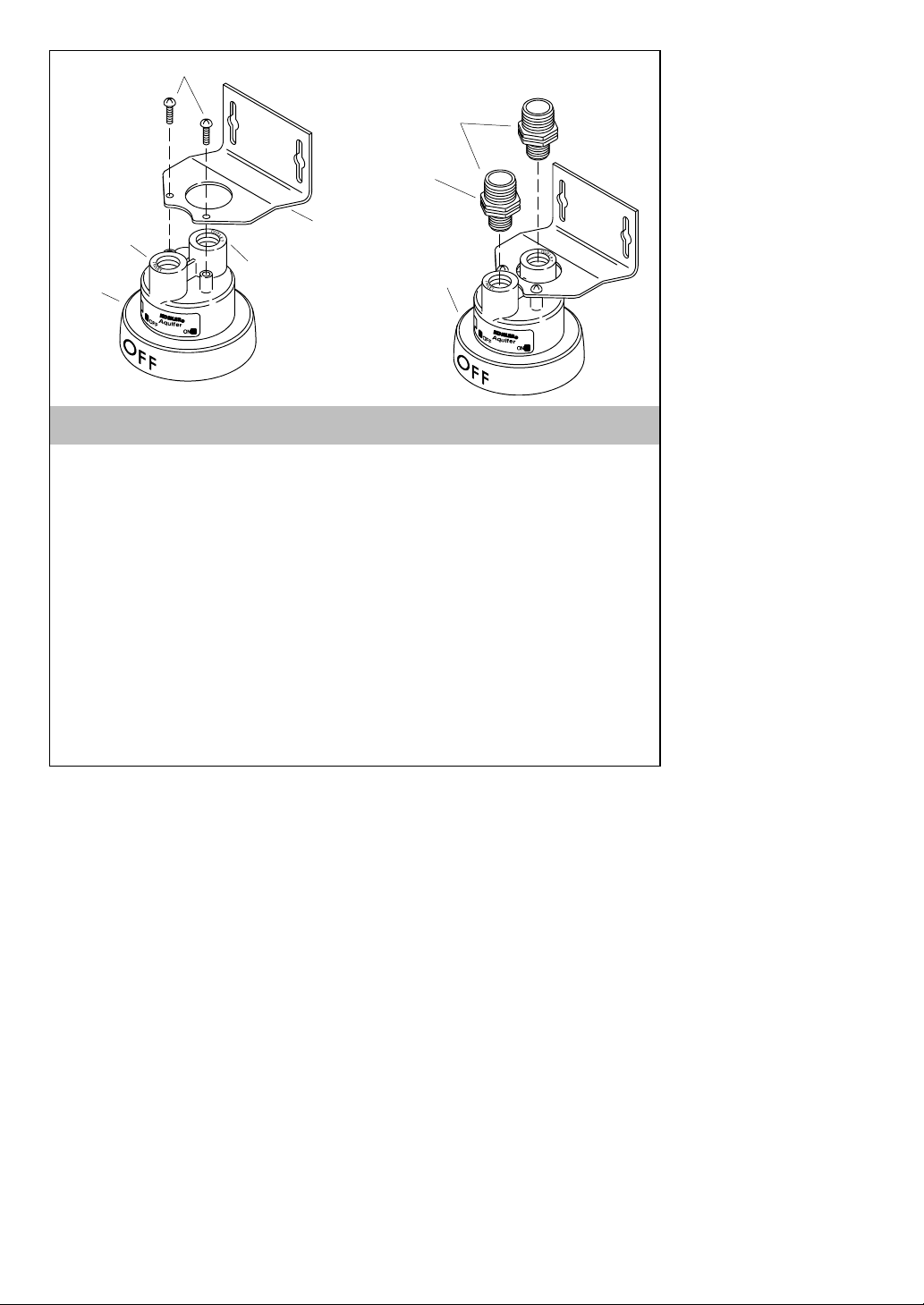

2. Assemblez le Système de Filtration
-Vérifiez si les tuyaux des arrivées d’eau sont endommagés.
-Réparez ou remplacez au besoin.
-Placez la patte de fixation sur l’orifice marqué ”OUTLET” (sortie).
-Raccordez la patte de fixation au filtre avec les vis fournies. Ne pas
trop serrer.
-Posez du ruban sur les plus petits filets de chaque mamelon en
plastique.
REMARQUE :Il sera nécessaire d’appliquer quatre couches de
ruban d’étanchéité pour tige filetée, afin d’assurer un joint étanche.
-Vissez les mamelons dans la tête du filtre.
REMARQUE :Serrezlesmamelonssanslaisserl’écrouhexagonale
toucher la tête du filtre.

1015061-2-B
11
Kohler Co.
Mamelons
Tuyaux Flexibles
Veuillez écrire la date de
remplacement du sytème sur
l’étiquette du filtre.
Patte de
Fixation
Vis
(Non Fournis)

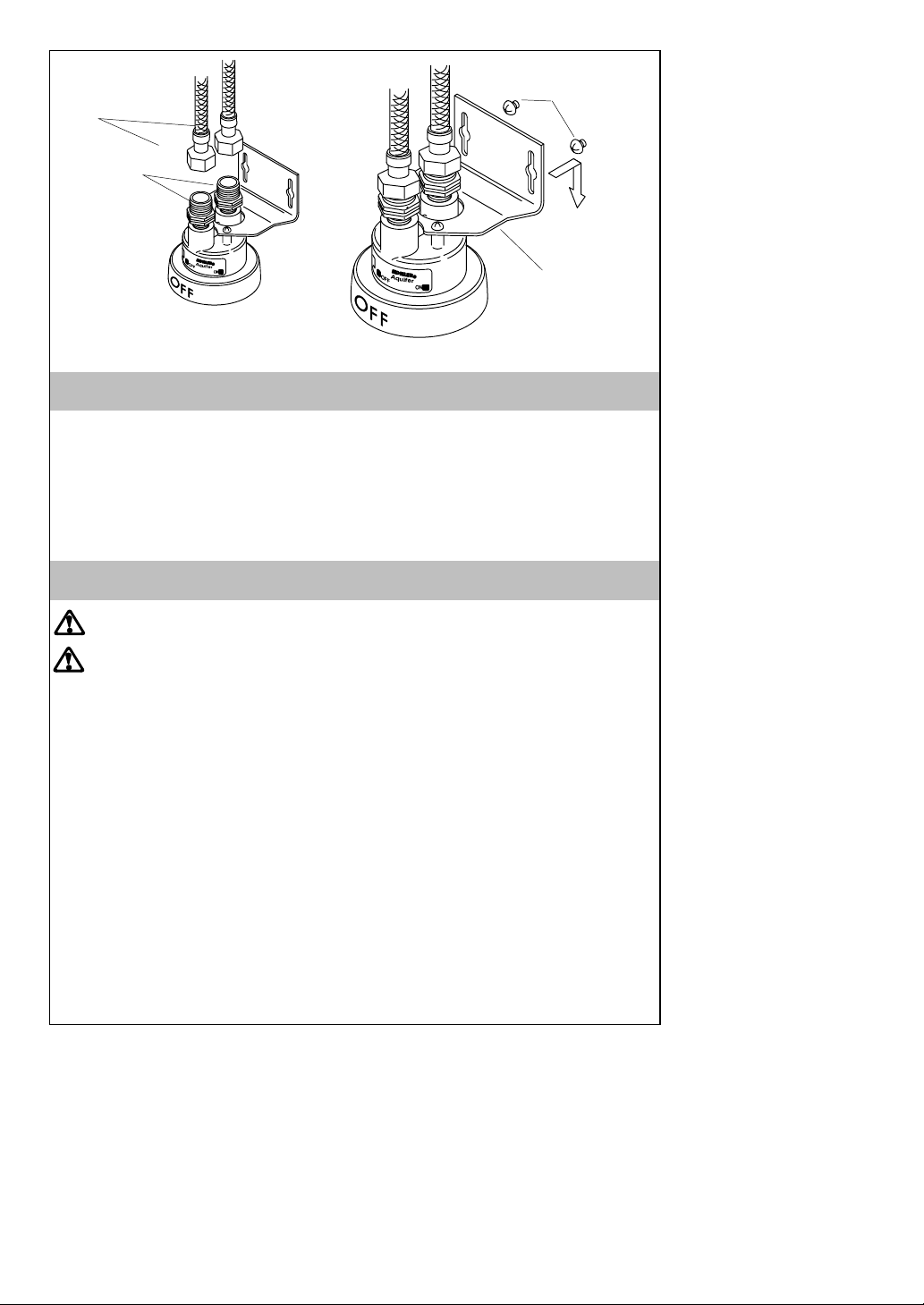

3. Branchez les flexibles
-Vissez l’extrémité la plus longue des flexibles sur les mamelons.
-Tenez les mamelons en plastique en place et, à l’aide d’une deuxième
clé, serrez les flexibles afin d’éviter d’endommager les filets des
mamelons. Ne pas trop serrer.
-Veuillez écrire la date de remplacement du système sur l’étiquette du
filtre. Date de l’installation + 10 années.
4. Installation du Système de Filtration
ATTENTION : Risque de dommage matériel. Ne pas installer
l’unité aux endroits où la température pourrait s’abaisser
au-dessous du niveau de congélation.
ATTENTION : Risque de blessures ou d’endommagement du
produit. Porter une attention particulière lors de l’installation près
de conduites d’eau et câbles électriques.
REMARQUE :L’unité doit être installée à la verticale.
-Déterminez l’emplacement du système. Cette unité est conçue pour
être installée au-dessous d’un évier. S’assurer que la base de la
cartouche de filtre soit au moins à 2” (5,1 cm) par rapport à la base
du meuble-support.
-Positionnez à un endroit où il n’interfère pas avec d’autres objets du
meuble-support.
-S’assurer que les flexibles arrivent sans contrainte aux raccords.
-Marquez avec un crayon l’emplacement des orifices de fixation. Il
faudra percer des avant-orifices.
-Vissez les vis (non fournies) partiellement sur la paroi de
meuble-support, puis positionner la patte de fixation sur les vis.
Serrez toutes les vis.

1015061-2-B12 Kohler Co.
5. Branchez l’arrivée d’eau
REMARQUE :Les flexibles doivent être raccordés tel que décrit. Ne
pas inverser les raccords.
-Le flexible de sortie inclus sera branché directement au raccord à
compression mâle de 3/8”. Branchez le flexible de sortie au robinet.
Un adaptateur est fourni pour raccorder le flexible de sortie au
bec-verseur latéral de Kohler. Si vous installez cette unité sur un
autre robinet, il faudra utiliser un adaptateur.
-Le flexible d’entrée inclus sera branché directement au raccord à
compression mâle de 3/8”. Raccordez le flexible d’entrée à l’arrivée
d’eau froide.
REMARQUE :Utilisez le système de filtre avec un robinet à une
seule entrée, tel qu’illustré. Ne pas utiliser sur un robinet standard
ayant des vannes d’eau chaude et d’eau froide.
-Si vous avez acheté le système de filtration optionnel, installez la
cartouche selon les instructions qui accompagnent le système.

1015061-2-B
13
Kohler Co.
6. Vérification de l’Installation
-Raccordez le drain, l’about et le siphons en P, selon le cas.
-Assurez-vous que tous les raccords soient bien serrés.
-Ouvrez l’arrivée d’eau principale.
-Vérifiez si il y a des fuites.
-Si le système de filtration optionnel a été installé, faire couler l’eau
pendant au moins 2 minutes pour les modèles K-201 et K-202 ou 10
minutes pour le modèle K-203, afin de retirer l’air du système. L’air
attrapé dans le système donnera temporairement une apparence
orificeble à l’eau.

1015061-2-B14 Kohler Co.
Guía de Instalación
Grifería para bar y sistema
opcional de filtración de agua
Gracias por elegir los productos de Kohler
Apreciamos su elección por la calidad de Kohler. Tome unos minutos
para leer este manual antes de comenzar la instalación. En caso de
problemas de instalación o de funcionamiento, no dude en
contactarnos. Nuestros números de teléfono y nuestra página web se
encuentran en el reverso de esta guía. Gracias nuevamente por
escoger a Kohler.
Antes de comenzar
-Instalador: Le rogamos entregue estas instrucciones al usuario final.
Guárdelas para poder consultarlas en el futuro.
-Cierre el suministro principal de agua. Si se instala un surtidor
lateral distinto al de Kohler, será necesario adquirir un adaptador
para conectar la salida del filtro a la entrada del surtidor.
-Cumpla con todos los códigos locales de plomería.
-Instale el sistema de filtración en el suministro de agua fría
únicamente. No lo utilice con sistemas de agua caliente.
-De ser necesario, limpie el exterior de la unidad con jabón suave y
agua. No utilice productos de limpieza químicos. No conecte la
unidad a un lavaplatos.
-No instale el sistema de filtración en una tubería de agua con una
presión mayor de 125 psi (862 kPa).
-Asegúrese de que los tubos flexibles no estén tensos al instalar la
unidad. No apriete demasiado las conexiones.
-Mantenga el filtro y los cartuchos plásticos lejos de las llamas o del
calor.Noinstalelaunidadexpuestaalaluzdirectadelsoloen
lugares en los que la temperatura descienda por debajo del punto de
congelación.
-Paraasegurarsedequeesteproductofuncionecorrectamenteyde
manera eficiente, reemplácelo después de 10 años. Fecha de
reemplazo: ____________
-Kohler Co. se reserva el derecho de modificar el diseño de la grifería
sin previo aviso, tal como se especifica en la lista de precios.
Herramientas y materiales recomendados
Llaves ajustables
Destornillador de punta
de cruz o Phillips
Más:
Adaptador

1015061-2-B
15
Kohler Co.
Varilla
roscada
Tubo
flexible
Empaque
de anillo
(O-Ring)
Parte
inferior de
la grifería
Orificio del
fregadero
Varilla
roscada
Tubo
flexible
Abrazadera
Grifería
Tuerca
(Grifería contemporánea)(Grifería tradicional)
Chapetón
(Contemporáneo solamente)
1. Instalación de la grifería
Grifería contemporánea:
-Instale el empaque de anillo (O-ring) en la ranura de la base del
chapetón.
-Deslice el chapetón por el tubo flexible y la varilla roscada de
manera que descanse contra la parte inferior de la grifería.
Grifería tradicional:
-Instale el empaque de anillo (O-ring) en la ranura de la base del
cuerpo de la grifería.
Ambas griferías:
-Deslice el tubo flexible a través del orificio del fregadero y coloque la
grifería.
-Desde debajo del fregadero/mostrador, deslice la abrazadera por la
varilla roscada.
-Apriete bien la tuerca contra la abrazadera para fijar la grifería en su
lugar.
-Si ha adquirido la grifería con el sistema de filtración opcional,
prosiga al paso 2. Si su grifería no incluye el sistema de filtración
opcional prosiga al paso 5.

1015061-2-B16 Kohler Co.
Salida
Entrada Soporte de
montaje
Cabeza
del filtro
Tornillos Aplique sellador para roscas a
la parte roscada de ambos niples
Niples
Cabeza del filtro
Hexagonal
2. Monte el sistema de filtración
-Revise las tuberías de suministro para determinar si están dañadas.
-Repare o reemplace de ser el caso.
-Coloque el soporte de montaje sobre el orificio marcado con
”OUTLET” (salida).
-Conecte el soporte de montaje en la cabeza del filtro con los tornillos
incluidos. No apriete demasiado.
-Aplique cinta selladora para rosca a las roscas más pequeñas de cada
nipledeplástico.
NOTA:Será necesario aplicar cuatro vueltas de cinta a las roscas
para asegurar un sello hermético.
-Enrosque los niples a los orificios de la cabeza del filtro.
NOTA:Apriete el niple, pero deténgase antes de que la tuerca
hexagonal entre en contacto con la cabeza del filtro.

1015061-2-B
17
Kohler Co.
Niples
Tubos flexibles
Escriba la fecha de reemplazo
del sistema en la etiqueta de
la cabeza del filtro.
Soporte de
montaje
Tornillos
(no incluidos)
3. Conecte los tubos flexibles
-Enrosque el extremo más grande de los tubos flexibles sobre los niples.
-Sostenga los niples de plástico en su lugar con una llave adicional y
al mismo tiempo, apriete los tubos flexibles para evitar dañar las
roscas de los niples. No apriete demasiado.
-Escriba la fecha de reemplazo del sistema en la etiqueta de la cabeza
del filtro. Fecha de instalación + 10 años.
4. Montaje del sistema de filtración
PRECAUCION:Riesgo de daños a la propiedad. No instale la
unidad en lugares en los que la temperatura descienda por debajo
del punto de congelación.
PRECAUCION:Riesgo de lesiones personales o daños a la
propiedad. Tenga cuidado al instalar alrededor de tuberías de agua
o conductos eléctricos.
NOTA:La unidad debe estar montada verticalmente.
-Determine el emplazamiento del sistema. Esta unidad se ha
concebido para instalarse bajo el fregadero. Asegúrese de que la
base del cartucho de filtro esté a 2” (5,1 cm) del piso del gabinete
como mínimo.
-Colóquelaenunáreaenlaquenointerfieraconotrosartículos
debajo del mostrador.
-Asegúrese de que los tubos flexibles alcancen todas las conexiones
sin necesidad de tensarlos.
-Marque con un lápiz el lugar de los orificios de fijación. Habrá que
perforar los orificios previamente.
-Enrosque parcialmente los tornillos (no incluidos) en la pared del
gabinete y deslice el soporte de montaje sobre los tornillos. Apriete
los tornillos.

1015061-2-B18 Kohler Co.
5. Conecte el suministro
NOTA:Los tubos flexibles deben conectarse tal como se indica. No
invierta las conexiones.
-El tubo de salida incluido se conecta directamente a un adaptador
machodecompresiónde3/8”.Conecteeltubodesalidaala
grifería. Se ha incluido un adaptador para conectar el tubo de salida
al surtidor lateral de Kohler. Si va a instalar la unidad en otra
grifería, será necesario adquirir un adaptador para encajarlo.
-El tubo de entrada incluido se conecta directamente a un adaptador
machodecompresiónde3/8”.Conecteeltubodeentradaal
suministro de agua fría.
NOTA:Utilice el sistema de filtración con una grifería de una sola
entrada, tal como se ilustra. No lo utilice con una grifería estándar de
entradas para el agua caliente y fría.
-Si ha adquirido el sistema de filtración opcional, instale el cartucho
según las instrucciones de instalación incluidas con el sistema.

1015061-2-B
19
Kohler Co.
6. Verifique la instalación
-Instale los cuerpos de los coladores, los tubos de desagüe y los
sifónes tipo P, según sea necesario.
-Asegúrese de que todas las conexiones estén apretadas.
-Abra el suministro principal de agua.
-Verifique que no haya fugas.
-Si se ha instalado el sistema de filtración opcional, abra la grifería y
deje que el agua fluya durante 2 minutos como mínimo con los
modelos K-201 y K-202 ó 10 minutos con el modelo K-203, a fin de
eliminar el aire en el sistema. El aire en el sistema puede hacer que el
agua se enturbie temporalmente.

1015061-2-B20 Kohler Co.
E2004 Kohler Co.
1015061-2-B
USA: 1-800-4-KOHLER
Mexico: 001-877-680-1310
Canada: 1-800-964-5590
kohler.com
