Kohler K-77686-NA Assembly instructions

Installation and Care Guide
Water Filtration System
Français, page ″Français-1”
Español, página ″Español-1”
1285422-2-C

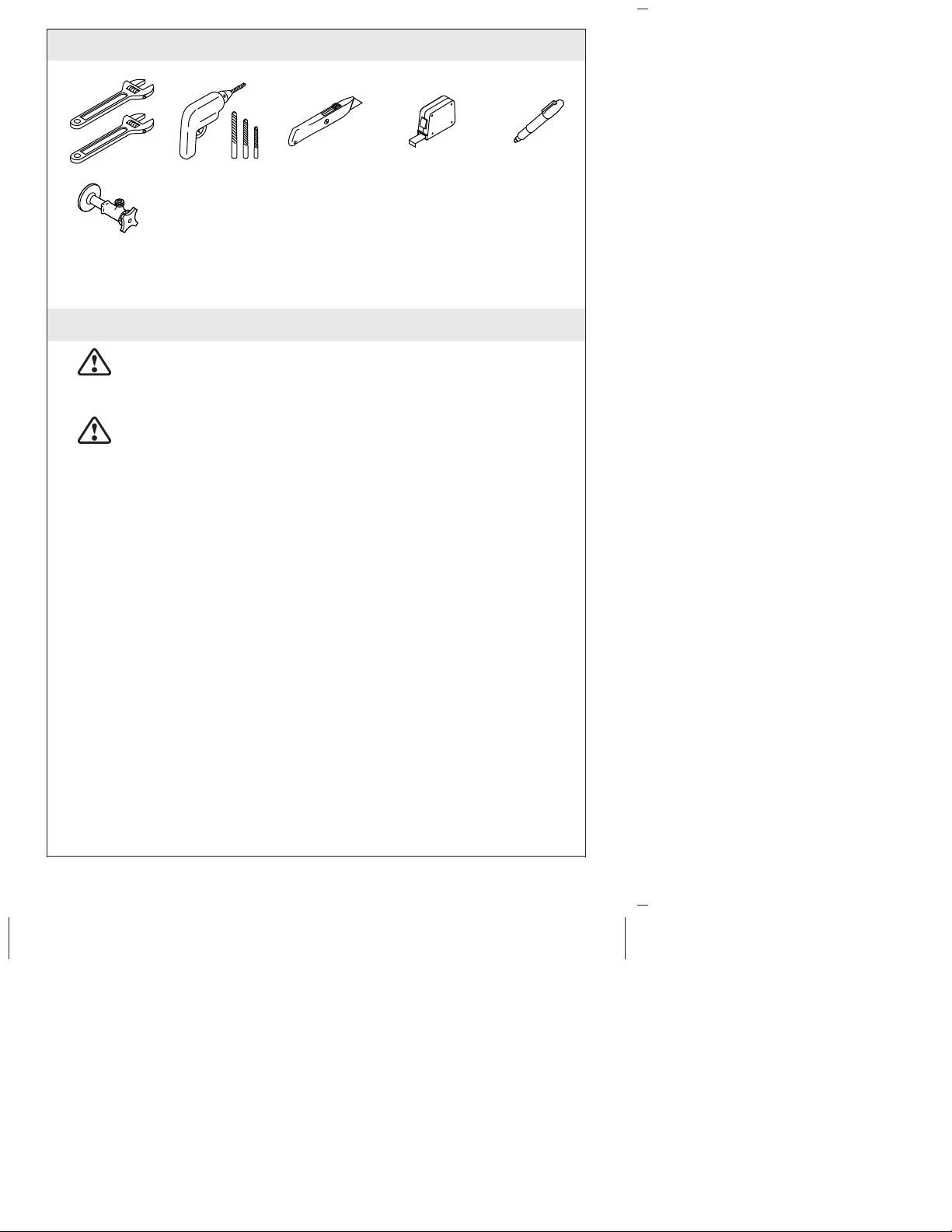

Tools and Materials
Before You Begin
WARNING: Risk of personal injury. Do not use with water
that is microbiologically unsafe or of unknown quality
without adequate disinfection before or after the system.
CAUTION: Risk of property damage. Do not install the unit
where the temperature may drop below freezing, may be
exposed to direct sunlight, or may be exposed to heat.
NOTICE: Read this entire manual thoroughly to prevent personal
injury and property damage during installation and use of this
product.
NOTICE: Check with your local public works department for
plumbing code requirements. Follow their guidelines as you install
this water filtration system.
NOTICE: This product has a limited service life. Keep a record of
the date of installation and any other performed maintenance.
Because of the limited service life, and to prevent costly repairs or
possible water damage, replace the system every 10 years.
NOTICE: Turn off the water supply to the filter head, and remove
the filter cartridge if it will be unattended for an extended period of
time (approximately 4 weeks or more). Store the filter cartridge in a
sealed bag in the refrigerator to maximize the remaining filter
capacity.
NOTE: Make sure that the mounting location and fastening
hardware will support the system when installed and full of water.
3/8" Cold
Water Supply
Plus:
• Fasteners (filter head to cabinet)
• Common woodworking tools
Permanent
Marker
1285422-2-C 2 Kohler Co.

Before You Begin (cont.)
Observe all state and local plumbing and building codes.
Contaminants or other substances removed or reduced by this
filtration system may not be present in your water. Refer to the
Performance Data Sheet (included) for contaminants and
reduction performance.
Inspect the plumbing and supplies for damage. Repair or replace
as needed.
Install the water filtration system to a cold water supply only. Do
not install the system to a hot water supply.
The water filtration system is designed to be installed beneath a
sink. Make sure that the bottom of the filter cartridge is at least 2″
(51 mm) above the floor of the cabinet, and will be accessible for
filter cartridge replacement after installation.
Replace the filter cartridges every 6 months, when the capacity
has been exceeded, or when a noticeable decrease in water flow is
observed.
Flush the filter system thoroughly after prolonged periods of
nonuse. Allow the water to flow for 5 or 6 minutes before use.
This system connects to a 3/8″(9/16″-24 UNEF-2A) compression
connection. Special fittings may need to be purchased to
accommodate other connections.
Record your model number and installation date below. Also
mark the installation date on the filter head and filter cartridges.
Model number: ____________ Replacement date: _____________
Keep this manual for future reference.
To learn more about other KOHLER water filtration systems,
replacement cartridges, subscription services, and recycling program
visit kohler.com.
Kohler Co. 3 1285422-2-C

1. Prepare the Site
For existing installations: Turn off the cold water supply, and
turn on the faucet to relieve water pressure and drain water from
the line.
Disconnect the cold water supply line from the cold water supply
valve.
NOTICE: Use care to avoid overtightening or cross-threading the
connections to prevent water leakage.
If both filtered and unfiltered water will be supplied, install the
tee (provided) to the cold water supply valve.
Connect the water supply adapter to the cold water supply valve
or the tee.
Water Supply
Adapter
Water Supply
Adapter
Tee
1285422-2-C 4 Kohler Co.

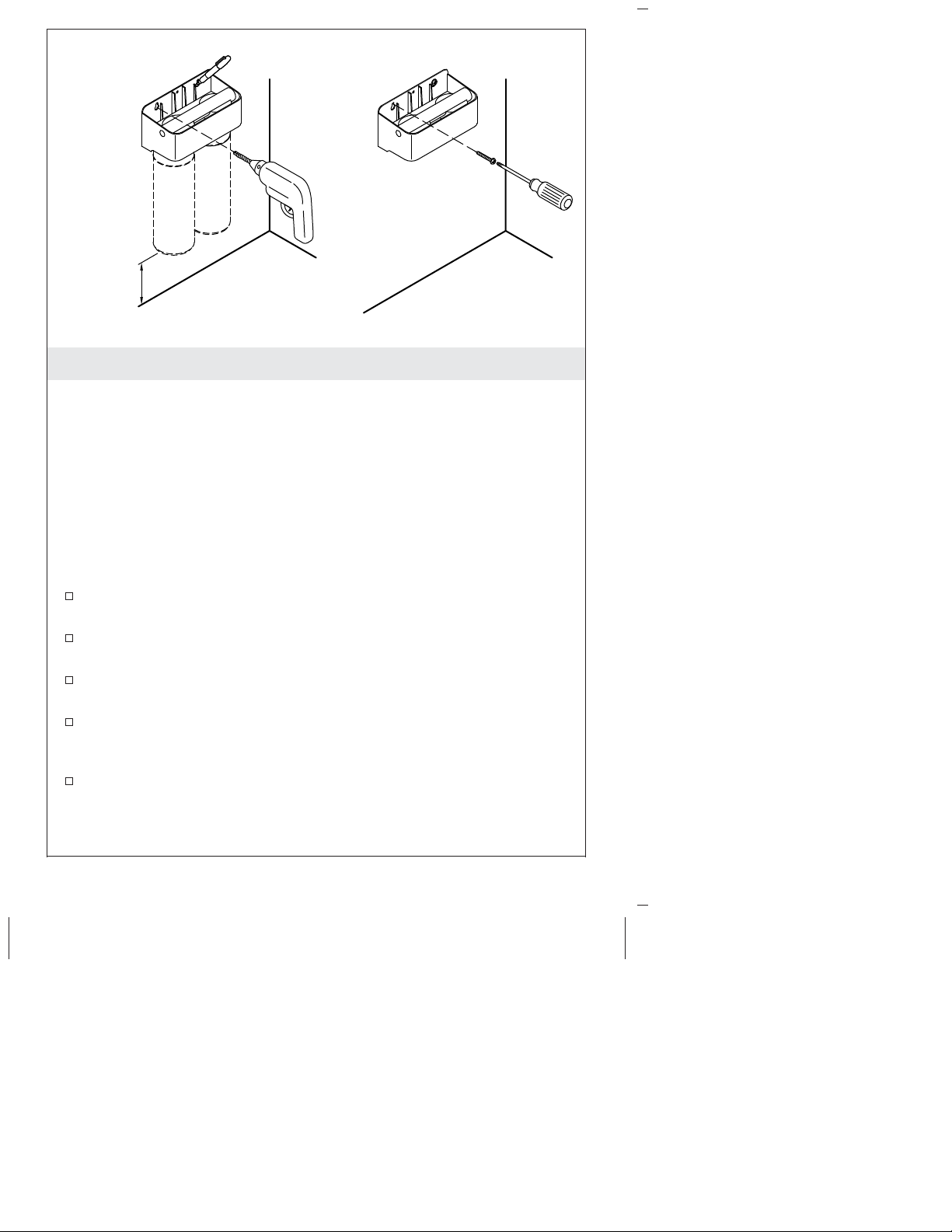

2. Mount the Filter Head
IMPORTANT! This unit is designed for vertical installation.
IMPORTANT! The mounting location of the water filtration system
is critical. Verify that the bottom of the filter cartridge will be at least
2″(51 mm) from the floor of the cabinet. Ensure that the system will
not interfere with other items and will be easily accessible. Make
sure that the tubing will not be under tension when installed.
NOTICE: Select mounting fasteners (not provided) appropriate for
the cabinet wall material.
Align the mounting holes of the filter head at the determined
mounting location.
Mark the mounting-hole locations with a permanent marker. Set
the filter head aside.
Predrill the mounting holes, if necessary, based upon the fasteners
selected.
Partially thread the fasteners into the cabinet wall, and slide the
filter head over the fasteners.
Secure the filter head in position by tightening the fasteners.
2" (51 mm)
Min
Kohler Co. 5 1285422-2-C

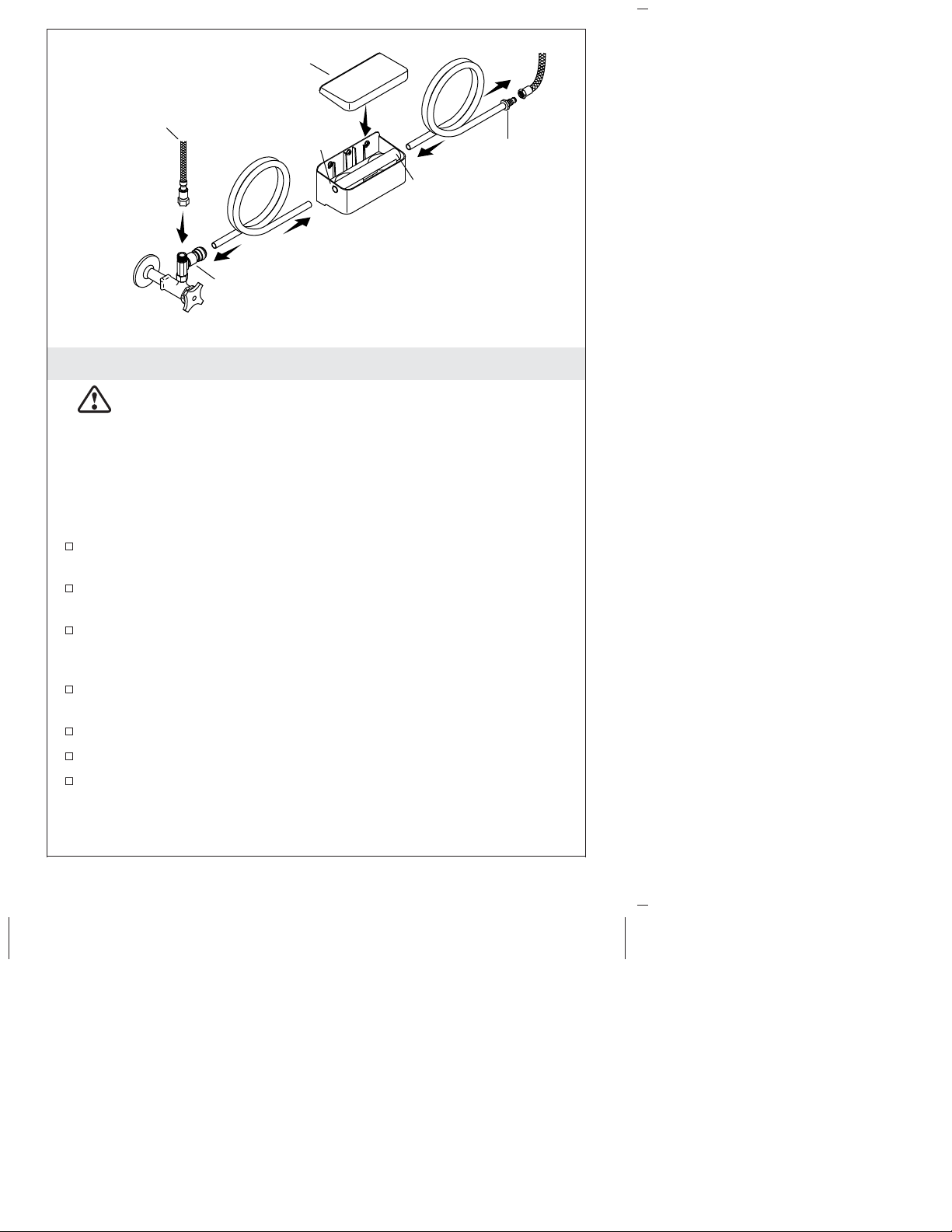

3. Connect the Tubing
CAUTION: Risk of property damage. Do not damage, kink,
or crimp the tubing. Avoid cutting the tubing. If it is
necessary to cut the tubing, use a sharp utility knife to make
a clean and square cut to avoid water leakage.
IMPORTANT! Water from the supply line must be connected to the
filter head inlet. Water from the filter head outlet must be connected
to the faucet. System performance and filter capacity will be
compromised if connected incorrectly.
Wet the end of one of the tubing sections with water, and press it
firmly into the inlet port of the filter head.
Wet the other end of the tubing with water, and press it firmly
into the water supply adapter.
Repeat for the other tubing section, pressing one end into the
outlet port of the filter head. Press the remaining end into the
filtered water faucet adapter.
Connect the filtered water faucet inlet to the filtered water faucet
adapter.
If used, connect the unfiltered water faucet inlet to the tee.
Press the cover onto the filter head.
If desired, secure the tubing to a cabinet wall using appropriate
clamps and hardware (not provided).
Filtered Water
Faucet Adapter
Outlet
Inlet
Use water to wet the
tubing ends.
Water Supply
Adapter
3/8" Cold
Water Supply
Unfiltered Water
Faucet Supply
Cover
1285422-2-C 6 Kohler Co.

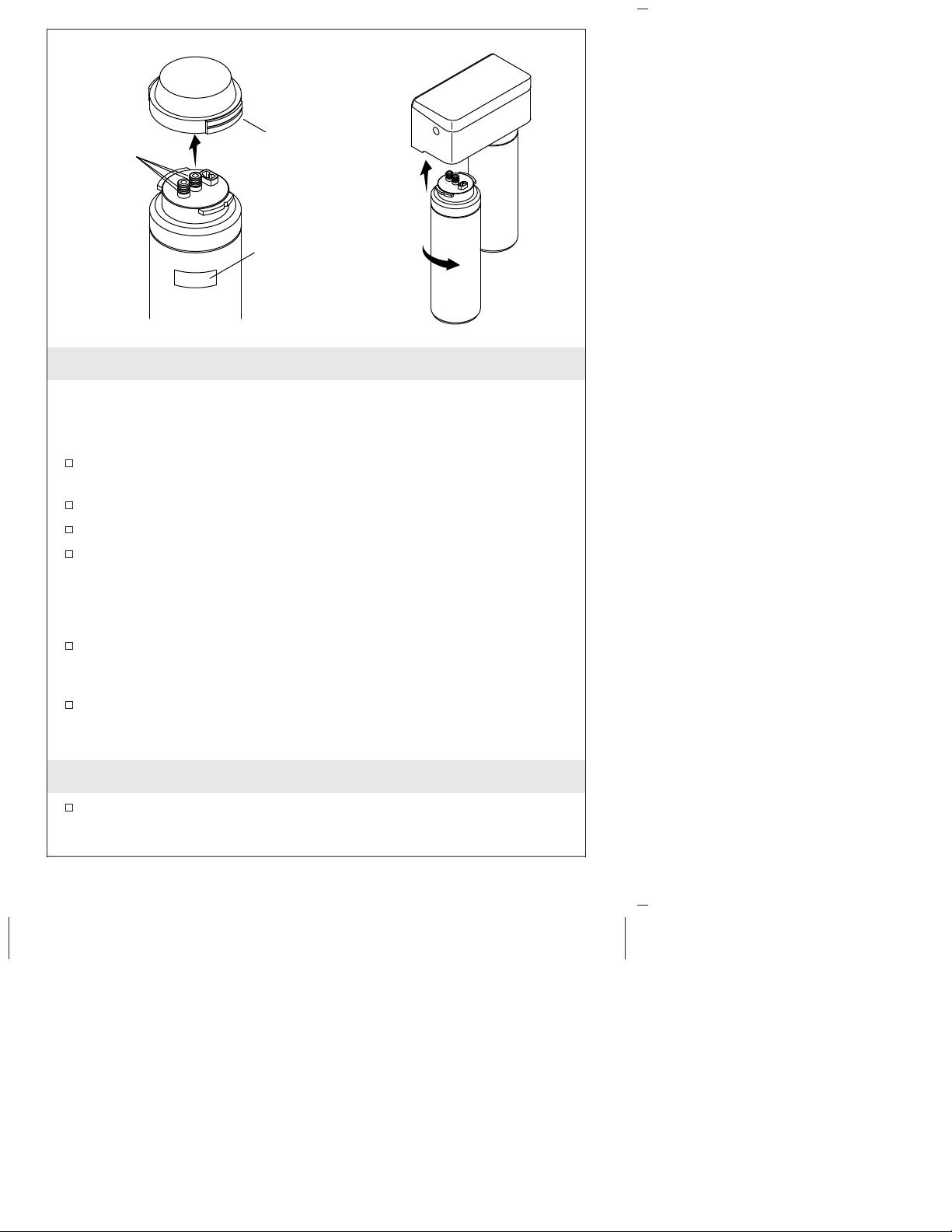

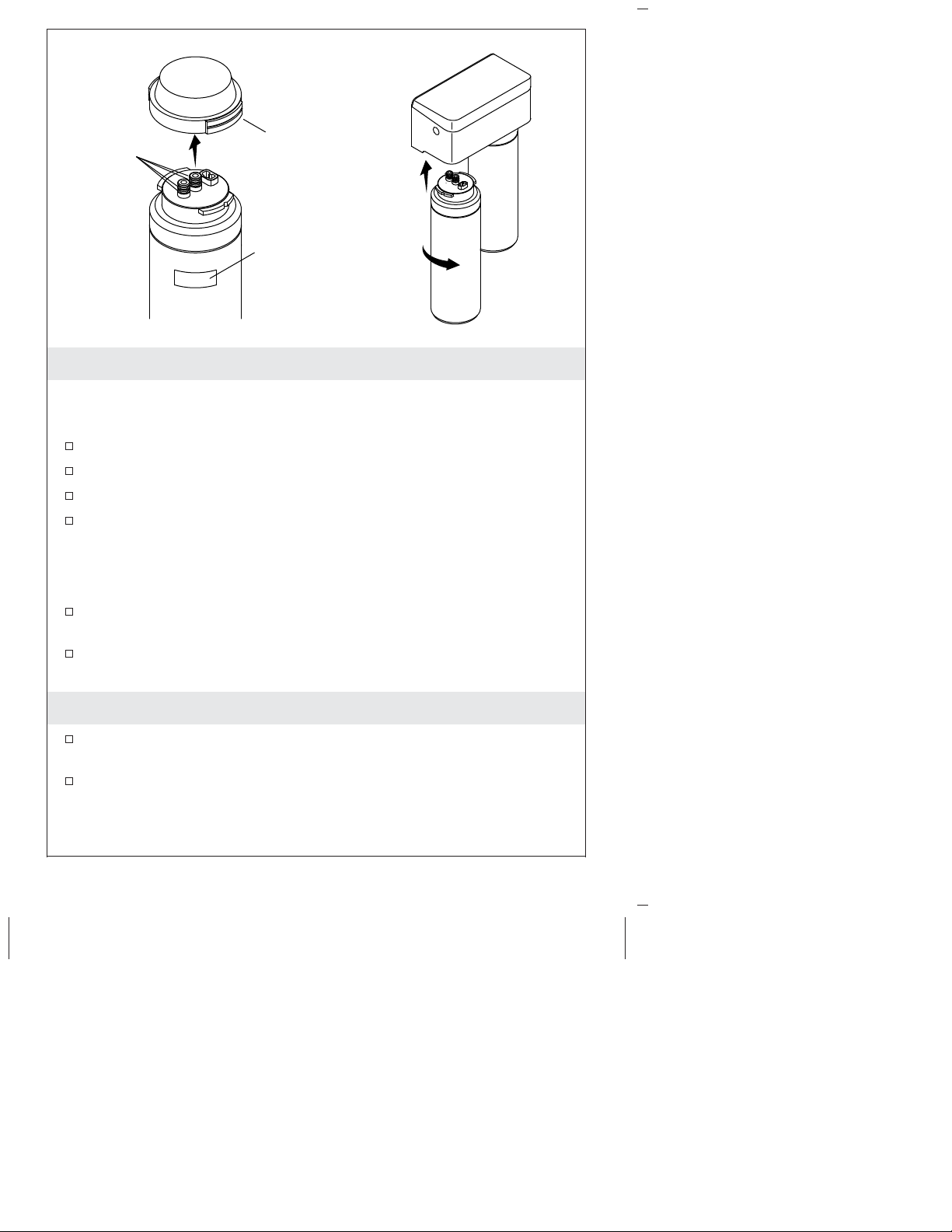

4. Install the Filter Cartridge
IMPORTANT! For the K-77686: Two identical filter cartridges are
used. For future filter cartridge replacement, replace both cartridges
at the same time to maintain proper performance.
Write the installation date on the new filter cartridge label.
Remove and discard the cap from the filter cartridge.
Inspect the filter cartridge for damage.
Verify that both sets of O-rings are present and are positioned
correctly in the grooves.
NOTE: The filter cartridge will only engage into the filter head one
way. Do not force the components.
Align the filter cartridge so the label is to the left, and press
upward so the filter cartridge key engages into the filter head.
Use your hand to rotate the filter cartridge counterclockwise 90°
until it stops and is securely engaged into the filter head.
5. Installation Checkout
Turn on the cold water supply and check all connections for
leaks. Repair as needed.
Run water through the faucet for at least 5 minutes to remove
any air and carbon particles in the system.
Cap
O-Rings
Write the date
on the label.
Kohler Co. 7 1285422-2-C

Maintenance
Routine maintenance and filter cartridge replacement will not require
that the tubing be disconnected. Follow this procedure if it becomes
necessary to disconnect the tubing from the fittings.
•Turn off the cold water supply to the filtration system, and turn
on the faucet to relieve water pressure.
•Firmly press in the collar around the fitting while using your
hand to pull the tubing free.
•Inspect the tubing for damage or crimping.
•Refer to the ″Connect the Tubing″section to reinstall the tubing.
•Refer to the replacement filter cartridge installation instructions to
replace the filter cartridge.
Troubleshooting
This troubleshooting guide is for general aid only. For warranty
service, contact your dealer or wholesale distributor.
For service parts and replacement filter cartridges, visit your product
page at kohler.com.
Symptoms Probable Causes Recommended Action
1. Water leaks
between the
filter head and
the filter
cartridge.
A. An O-ring is
damaged, dirty, or
out of place.
A. Turn off the water
supply, and relieve
water pressure.
Remove the filter
cartridge and inspect
the O-rings for
damage or debris,
and ensure that the
O-rings are in place.
Reinstall the filter
cartridge, turn on the
water supply, and
check for water
leakage.
1285422-2-C 8 Kohler Co.

Troubleshooting (cont.)
Symptoms Probable Causes Recommended Action
2. Water leaks at
a tubing
connection.
A. Tubing is not cut
square, or is
damaged or
crimped.
A. Turn off the water
supply, and relieve
water pressure. Press
in the collar around
the fitting at the leak,
and pull the tubing
to remove. Use a
sharp utility knife to
cut 1/2″(13 mm) off
the end of the
tubing. Reinsert the
tubing into the
fitting. Turn on the
water supply and
check for leakage.
3. Water leaks at
a threaded
connection.
A. The connection is
damaged or dirty. A. Turn off the water supply, and relieve
water pressure.
Disconnect the
fitting, and inspect
the seal for damage
or debris. Remove
any debris or replace
the damaged fitting.
Securely reconnect
the fitting, but do not
overtighten. Turn on
the water supply and
check for leakage.
Kohler Co. 9 1285422-2-C

Specifications
For conditions of use and replacement parts, refer to this guide and the
Performance Data Sheet.
Do not use on water that is microbiologically unsafe or of unknown
quality without adequate disinfection before or after this filter system.
Systems certified for cyst reduction may be used on disinfected waters
that may contain filterable cysts.
Operating Pressure: 40 psi (276 kPa) - 120 psi (827 kPa)
Operating Temperature: 33°F (0.5°C) - 100° (37.8°C)
Service parts and replacement cartridges are available from your
local distributor, or directly from Kohler Co.:
See Performance Data Sheet for individual contaminants and reduction
performance.
These systems conform to NSF/ANSI 42, 53, and 401, and NSF Protocol
P473 for the specific performance claims as certified and substantiated
by test data.
The compounds certified under NSF/ANSI 401 have been deemed as
emerging contaminants.
The K-77685 and K-77686 models are tested and
certified by IAPMO R&T Lab and IAPMO R&T
against CSA B483.1; NSF/ANSI Standard 42 for
the aesthetic reduction of chloramines and Particulate
Class I; NSF/ANSI Standard 53 for the reduction of
asbestos, cysts, lead, mercury, MTBE, turbidity and
VOC; NSF/ANSI Standard 401 for the reduction of
Phenytoin, Bisphenol A, Estrone, Ibuprofen, Naproxen,
and Nonyl phenol; and NSF Protocol P473.
Kohler Aquifer® Filtration System
Replacement Cartridges: K-77687 (1 Pack) & K-77688 (2 Pack)
Model Series: K-77685 Single Manifold System
Flow Rate: 0.85 gpm (3.21 lpm)
Capacity: 389 gal (1,472 L)
Model Series: K-77686 Double Manifold System
Flow Rate: 1.70 gpm (6.43 lpm)
Capacity: 778 gal (2,945 L)
1285422-2-C 10 Kohler Co.

Specifications (cont.)
Kohler Co., 444 Highland Drive, Kohler, Wisconsin, 53044
Warranty
KOHLER
®
Water Filter Systems
FIVE-YEAR LIMITED WARRANTY
KOHLER water filter systems (excluding the disposable replacement
cartridges) used in the United States and Canada are warranted to be
free of defects in material and workmanship for five (5) years from the
date of purchase in normal residential use. (The service life of any
disposable replacement cartridge varies with local water conditions
and water consumption and thus is not warranted other than to be free
of defects in material and workmanship at the time of purchase.)
All products must be installed and operated in accordance with the
manufacturer’s recommended procedures and guidelines. Improper use
or installation could void this warranty.
If a defect is found in normal residential usage in the United States or
Canada, Kohler Co. will, at its election, repair or replace the unit, or
make appropriate adjustment. Damage caused by accident, misuse, or
abuse is not covered by this warranty. Kohler Co. is not responsible for
labor charges, removal charges, installation, or other incidental or
consequential costs. In no event shall the liability of Kohler Co. exceed
the purchase price of the product. These water filter systems have not
been tested or certified to meet regulatory standards outside the
United States and Canada. To the extent permitted by law, Kohler
Co. hereby disclaims all warranties for water filter systems used
outside of the United States or Canada whether express or implied,
including but not limited to the implied warranties of
merchantability and fitness for a particular purpose.
To obtain warranty service contact Kohler Co. either through your
Dealer, Plumbing Contractor, Home Center or E-tailer, or by writing
Kohler Co., Attn: Customer Care Center, 444 Highland Drive, Kohler,
WI 53044, USA, or by calling 1-800-4-KOHLER (1-800-456-4537) from
within the USA and Canada, and 001-800-456-4537 from within Mexico,
or visit www.kohler.com within the USA, www.ca.kohler.com from
within Canada, or www.mx.kohler.com in Mexico.
KOHLER CO. AND/OR SELLER ARE PROVIDING THIS
WARRANTY IN LIEU OF ALL OTHER WARRANTIES, EXPRESSED
OR IMPLIED, INCLUDING BUT NOT LIMITED TO THE IMPLIED
WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A
PARTICULAR PURPOSE. KOHLER CO. AND/OR SELLER
DISCLAIM ANY LIABILITY FOR SPECIAL, INCIDENTAL OR
CONSEQUENTIAL DAMAGES. Some states/provinces do not allow
Kohler Co. 11 1285422-2-C

Warranty (cont.)
limitations on how long an implied warranty lasts or the exclusion
or limitation of special, incidental, or consequential damages, so
these limitations and exclusions may not apply to you. This warranty
gives you specific legal rights. You may also have other rights which
vary from state/province to state/province. This limited warranty
provides specific legal rights as they apply within the USA. Other
rights may be available, but may vary from country to country.
This is Kohler Co.’s exclusive written warranty.
1285422-2-C 12 Kohler Co.

Guide d’installation et d’entretien
Système de filtration d’eau
Outils et matériel
Avant de commencer
AVERTISSEMENT: Risque de blessures. Ne pas utiliser
avec de l’eau qui n’est pas sûre au point de vue
microbiologique ou d’une qualité non connue sans
désinfection adéquate avant ou après le système.
ATTENTION: Risque de dommages matériels. Ne pas
installer ce dispositif dans des endroits où la température
pourrait descendre au-dessous du niveau de congélation, où
il pourrait être exposé à la lumière directe du soleil, ou
encore à la chaleur.
AVIS: Lire ce manuel au complet afin de prévenir des lésions
corporelles et des dommages matériels au cours de l’installation et
de l’utilisation de ce produit.
AVIS: Vérifier les exigences de codes de plomberie auprès du
département de travaux publics local. Suivre leurs directives lors de
l’installation de ce système de filtration d’eau.
AVIS: Ce produit a une durée de vie utile limitée. Conserver un
dossier indiquant la date d’installation et tout autre entretien
Alimentation en
eau froide 3/8"
Plus:
• Dispositifs de fixation (tête de filtre sur meuble)
• Outils de menuiserie habituels
Marqueur
permanent
Kohler Co. Français-1 1285422-2-C

Avant de commencer (cont.)
exécuté. En raison de la durée de vie utile limitée, et pour empêcher
des réparations coûteuses ou des dégâts d’eau éventuels, remplacer
le système tous les 10 ans.
AVIS: Couper l’alimentation en eau à la tête du filtre et retirer la
cartouche du filtre si on ne s’en occupe pas sur une période
prolongée (4 semaines environ ou plus) Entreposer la cartouche du
filtre dans un sac scellé dans le réfrigérateur afin de porter au
maximum la durée de vie restante du filtre.
REMARQUE: S’assurer que l’emplacement de montage et la
visserie de fixation pourront supporter le système lorsque celui-ci est
installé et rempli d’eau.
Respecter tous les codes de plomberie et de bâtiment de l’État et
locaux.
Les contaminants ou d’autres substances retirées ou réduites par
ce système de filtration pourraient ne pas être présents dans votre
eau. Consulter la fiche technique sur la performance (incluse) en
ce qui concerne les contaminants et la performance de réduction.
Inspecter la plomberie et les accessoires pour y rechercher des
dommages éventuels. Réparer ou remplacer selon les besoins.
Installer le système de filtration d’eau sur une alimentation en
eau froide seulement. Ne pas installer ce système sur une
alimentation en eau chaude.
Le système de filtration d’eau est destiné à être installé
au-dessous d’un évier. S’assurer que le fond de la cartouche du
filtre se trouveà2po(51mm)aumoins au-dessus du plancher
du meuble et qu’il sera accessible pour le remplacement de la
cartouche du filtre après installation.
Remplacer les cartouches de filtre tous les 6 mois, lorsque la
capacité a été dépassée, ou lorsque l’on observe une réduction
perceptible dans le débit d’eau.
Purger le système du filtre au complet après des périodes
prolongées de non utilisation. Laisser l’eau s’écouler pendant 5 ou
6 minutes avant utilisation.
Ce système se connecte à un connecteur de compression de 3/8
po (9/16 po-24 UNEF-2A). Il sera peut-être nécessaire d’acheter
des raccords spéciaux pour s’adapter à d’autres connexions.
1285422-2-C Français-2 Kohler Co.

Avant de commencer (cont.)
Noter le numéro de modèle et la date d’installation ci-dessous.
Marquer également la date d’installation sur la tête du filtre et les
cartouches du filtre. Numéro du modèle : ____________ Date de
remplacement : _____________
Conserver ce manuel pour référence future.
Pour en apprendre davantage sur les système de filtration d’eau, les
cartouches de rechange, les services d’abonnement, et le programme
de recyclage, visiter le site kohler.com.
Kohler Co. Français-3 1285422-2-C

1. Préparer le site
Pour les installations existantes : Couper l’alimentation en eau
froide et tourner le robinet pour soulager la pression d’eau et
vider l’eau de la canalisation.
Déconnecter la canalisation d’alimentation en eau froide de la
vanne d’alimentation en d’eau froide.
AVIS: Procéder avec soin pour éviter un serrage excessif ou un
filetage croisé des connexions afin de prévenir des fuites d’eau.
Si de l’eau filtrée et de l’eau non filtrée sont fournies, installer Ie
té (fourni) sur la vanne d’alimentation en eau froide.
Connecter l’adaptateur d’alimentation en eau à la vanne ou au té
d’alimentation en eau froide.
Adaptateur
d'alimentation
en eau
Adaptateur
d'alimentation
en eau
Té
1285422-2-C Français-4 Kohler Co.

2. Monter la tête du filtre
IMPORTANT! Cette unité est conçue pour une installation
verticale.
IMPORTANT! L’emplacement de montage du système de filtration
d’eau est de première importance. Vérifier que le fond de la
cartouche du filtre se trouveà2po(51mm)aumoins du plancher
du meuble. S’assurer que le système n’interfère pas avec les autres
éléments et que l’on peut y accéder sans difficulté. S’assurer que la
tubulure ne sera pas sous tension après son installation.
AVIS: Choisir les dispositifs de fixation (non fournis) appropriés
pour le matériau des parois du meuble.
Aligner les trous de fixation de la tête du filtre à l’emplacement
de fixation déterminé.
Marquer les emplacements des orifices de fixation avec un
marqueur permanent. Mettre la tête du filtre de côté.
Prépercer les trous de fixation, si nécessaire, en fonction des
dispositifs de fixation choisis.
Enfiler partiellement les dispositifs de fixation dans la paroi du
meuble et faire glisser la tête du filtre par-dessus les dispositifs
d’attache.
Sécuriser la tête du filtre en position en serrant les dispositifs de
fixation.
2" (51 mm)
Min.
Kohler Co. Français-5 1285422-2-C

3. Connecter la tubulure
ATTENTION: Risque de dommages matériels. Ne pas
endommager, vriller ou pincer la tubulure. Éviter de couper
la tubulure. S’il est nécessaire de couper la tubulure, utiliser
un couteau tout usage tranchant pour effectuer une coupe
nette et carrée afin d’éviter des fuites d’eau.
IMPORTANT! L’eau en provenance de la conduite d’alimentation
doit être connectée à l’orifice d’entrée de la tête du filtre. L’eau en
provenance de l’orifice de sortie de la tête du filtre doit être
connectée au robinet. La performance du système et la capacité du
filtre seront comprises si les connexions ne sont pas effectuées
correctement.
Mouiller l’extrémité de l’une des sections de tubulure avec de
l’eau et l’enfoncer fermement dans le port de l’orifice d’entrée de
la tête du filtre.
Mouiller l’autre extrémité de la tubulure avec de l’eau, et
l’enfoncer fermement dans l’adaptateur d’alimentation en eau.
Répéter pour l’autre section de tubulure, en enfonçant une
extrémité dans le port de l’orifice de sortie de la tête du filtre.
Enfoncer l’extrémité restante dans l’adaptateur du robinet d’eau
filtrée.
Connecter l’orifice d’entrée du robinet d’eau filtrée à l’adaptateur
du robinet d’eau filtrée.
S’il est utilisé, connecter l’orifice d’entrée du robinet d’eau non
filtrée au té.
Adaptateur de
robinet d'eau filtrée
Orifice de sortie
Orifice d'entrée
Utiliser de l'eau pour mouiller
les extrémités de la tubulure.
Adaptateur
d'alimentation
en eau
Alimentation en
eau froide 3/8"
Alimentation de
robinet d'eau
non filtrée
Couvercle
1285422-2-C Français-6 Kohler Co.

Connecter la tubulure (cont.)
Enfoncer le couvercle sur la tête du filtre.
Si souhaité, sécuriser la tubulure sur une paroi du meuble en
utilisant les brides et la visserie appropriées (non fournies).
Kohler Co. Français-7 1285422-2-C

4. Installer la cartouche du filtre
IMPORTANT! Pour le modèle K-77686 : Deux cartouches de filtres
identiques sont utilisées. Pour le remplacement futur des cartouches
de filtres, remplacer les deux cartouches en même temps afin de
maintenir une performance adéquate.
Inscrire la date d’installation sur l’étiquette de la nouvelle
cartouche de filtre.
Retirer et jeter le capuchon de la cartouche du filtre.
Inspecter la cartouche du filtre pour y déceler des dommages.
Vérifier que les deux ensembles de joints toriques sont présents et
qu’ils sont positionnés correctement dans les rainures.
REMARQUE: La cartouche du filtre s’engage seulement dans la tête
du filtre dans un sens. Ne pas forcer les composants.
Aligner la cartouche du filtre de manière à ce que l’étiquette se
trouve sur la gauche et appuyer vers le haut de manière à ce que
la clé de la cartouche du filtre s’engage dans la tête du filtre.
Utiliser la main pour tourner la cartouche du filtre de 90° dans le
sens antihoraire, jusqu’à ce qu’elle s’arrête et soit engagée en
toute sécurité dans la tête du filtre.
5. Vérification de l’installation
Ouvrir l’alimentation en eau froide et vérifier toutes les
connexions pour y rechercher des fuites éventuelles. Effectuer les
réparations nécessaires.
Capuchon
Joints
toriques
Inscrire la date
sur l'étiquette.
1285422-2-C Français-8 Kohler Co.
