Kospel POC.D.5 User manual

POC.D.5 POC.G.5
POC.G.10
POC.D.10
Pojemnościowy Ogrzewacz Wody
Kleinspeicher
Electric Pressure Water Heater
Chauffe Eau Électrique Petite Capacité
PL
DE
EN
FR

Niniejszy sprzęt może być użytkowany przez dzieci w wieku co najmniej 3 lat
i przez osoby o obniżonych możliwościach zycznych, umysłowych i osoby o braku
doświadczenia i znajomości sprzętu, jeżeli zapewniony zostanie nadzór lub instruktaż
odnośnie do użytkowania sprzętu w bezpieczny sposób, tak aby związane z tym
zagrożenia były zrozumiałe. Dzieci nie powinny bawić się sprzętem. Dzieci bez nadzoru
nie powinny wykonywać czyszczenia i konserwacji sprzętu.
Dieses Gerät darf von Kindern ab 3 Jahren und von Personen mit eingeschränkten
körperlichen und geistigen Fähigkeiten sowie von Personen ohne Erfahrung und
ohne Sachkenntnis verwendet werden, aber nur wenn die Beaufsichtigung oder
Unterweisung in Bezug auf den Gebrauch des Geräts auf sichere Weise erfolgt,
damit die Gefahren verständlich sind. Kinder sollten mit diesem Gerät nicht spielen
und unbeaufsichtigte Kinder sollten das Gerät nicht reinigen und warten.
Cet appareil peut être utilisé par des enfants âgés d’au moins 3 ans et par des
personnes ayant des capacités physiques, sensorielles ou mentales réduites ou
dénuées d’expérience ou de connaissance, s’ils (si elles) sont correctement surveillé(e)
s ou si des instructions relatives à l’utilisation de l’appareil en toute sécurité leur ont
été données et si les risques encourus ont été appréhendés. Les enfants ne doivent
pas jouer avec l’appareil. Le nettoyage et l’entretien par l’usager ne doivent pas être
effectués par des enfants sans surveillance.
DE
PL
FR
EN
This appliance may be used by children at the min. age of 3 years and by persons with
reduced physical, sensory or mental capabilities or lack of experience and knowledge
about the product, provided that they have been given supervision or instruction
concerning safe usage of the appliance and that they are aware of potential dangers
that might result from usage of the appliance. Children should not play with the device.
Children without supervision should not complete any cleaning nor maintenance
procedures.

PL;DE;EN;FR-029B_f.1187 3
1. Zapoznanie się z treścią niniejszej instrukcji obsługi umożliwi prawidłową instalację
i eksploatację urzą dze nia, za pew nia jąc jego długotrwałą i niezawodną pracę.
2. Zamontowanie i uru cho mie nie ogrzewacza oraz wy ko na nie instalacji to warzyszących
na le ży powierzyć spe cja li stycz ne mu za kła do wi usłu go we mu.
3. Ogrzewacz należy zamontować na ścianie w pozycji pionowej. Króćce do
podłączenia wody muszą być usytuowane odpowiednio do wersji ogrzewacza
według rysunku na stronie 5. Zainstalowanie i użytkowanie ogrzewacza w pozycji
odwrotnej powoduje trwałe uszkodzenie urządzenia i utratę gwarancji.
4. Ogrzewacz można użytkować tylko wówczas, gdy został on prawidłowo
zainstalowany i znajduje się w nienagannym stanie technicznym.
5. Nie wolno włączać ogrzewacza do sieci elektrycznej, jeśli zbiornik nie jest
całkowicie napełniony wodą.
6. Przed pierwszym uruchomieniem oraz po każdym opróżnieniu zbiornika (np.
w związku z pracami przy instalacji wodociągowej z powodu konserwacji) ogrzewacz
powinien zostać odpowietrzony wg punktu „Odpowietrzenie”.
7. Nie otwierać obudowy ogrzewacza przy włączonym zasilaniu elektrycznym.
8. Podłączyć ogrzewacz wyłącznie do gniazda elektrycznego z bolcem ochronnym.
9. Nie należy stosować przed łu ża czy do po łą cze nia ogrzewacza z gniazdem
sieciowym.
10. Urządzenie nie powinno być instalowane w pomieszczeniach, w których temperatura
może spaść poniżej 0ºC
11. Należy zwrócić uwagę na fakt, że woda o temp. powyżej 40ºC wywołuje uczucie
gorąca, szczególnie u dzieci i może wywoływać wrażenie oparzenia; należy również
pamiętać o tym, że podczas użytkowania ogrzewacza armatura (bateria i rurki)
osiągają również podwyższoną temperaturę.
12. W trakcie montażu ogrzewacza POC.G lub POC.D, należy wyposażyć go w zawór
bezpieczeństwa znajdujący się w komplecie.
13. Podczas instalacji ogrzewacza POC.G lub POC.D, gdy ciśnienie w sieci jest
większe niż 0,6MPa, należy zastosować reduktor ciśnienia, instalując go pomiędzy
doprowadzeniem zimnej wody a zaworem bezpieczeństwa.
14. W ogrzewaczach podłączonych bezciśnieniowo (podgrzewacz POC.G
z dodatkowym kompletem BATERIA.POC.Gb), nie wolno montować żadnego
dodatkowego urządzenia do wylewki baterii lub zatykać jej podczas wypływu
wody. Podczas pracy ogrzewacza woda zwiększa swoją objętość i jej nadmiar
za czy na kapać z wylewki baterii. Jest to normalny stan i nie świadczy
o uszkodzeniu ogrze wa cza; nie wolno temu zapobiegać!
15. Jeżeli nieodłączalny przewód zasilający ulegnie uszkodzeniu, w celu uniknięcia
zagrożenia powinien być wymieniony u wytwórcy lub w specjalistycznym zakładzie
naprawczym albo przez wykwalikowaną osobę.
PL
Warunki bezpiecznej i niezawodnej pracy

4

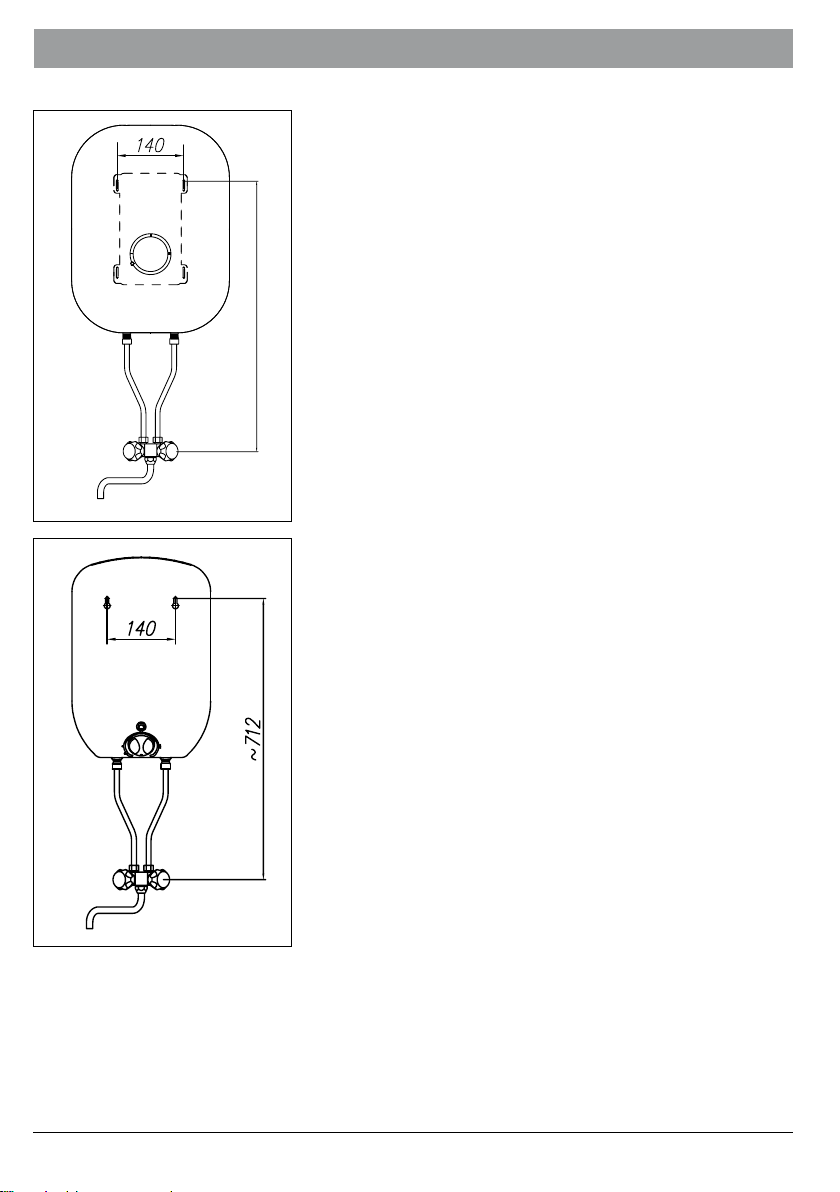

1. Ogrzewacz montuje się na ścianie w pozycji
pionowej wg jednego z dwóch sposobów:
a) zamocować w ścianie dwa kołki rozporowe ø8
rozstawione w odległości 140 mm,
- wkręcić wkręty tak, aby pomiędzy ścianą a główką
wkręta pozostała szczelina min. 4 mm,
- zawiesić ogrzewacz na zamocowanych wkrętach,
b) przykręcić do ściany specjalny wieszak i na nim
zawiesić ogrzewacz.
W przypadku montażu ogrzewacza POC.G
z dodatkowym kompletem BATERIA.POC.
Gb należy pamiętać o zachowaniu odległości
pomiędzy osiami wkrętów mocujących i baterii.
2. Doprowadzić do miejsca montażu urządzenia
instalację wodną wg schematu. W ogrzewaczu:
a) POC.G lub POC.D podłączyć doprowadzenie
zimnej wody do króćca wlotowego wg rysunku
na str.5 i odprowadzenie ciepłej wody do króćca
wylotowego. Na doprowadzeniu zimnej wody
należy bezwzględnie zamontować zgodnie
z kierunkiem przepływu zawór bezpieczeństwa
o ciśnieniu znamionowym 0,6MPa.
b) ogrzewacz POC.G z dodatkowym kompletem
BATERIA.POC.Gb należy połączyć z baterią
za pomocą rurek lub przyłączy elastycznych,
wkładając uprzednio do nakrętek uszczelki
montażowe. Zalecana odległość osi przyłączy
rurek od ściany ~34mm.
3. Rura odprowadzająca, podłączona do urządzenia
zabezpieczającego przed nadmiernym ciśnieniem
powinna być zainstalowana w otoczeniu, które jest
wolne od mrozu i powinna być skierowana w dół.
4. Po podłączeniu urządzenia do instalacji wodnej
należy otworzyć zawór ciepłej wody (oznaczony
kolorem czerwonym) i zaczekać aż zbiornik
ogrzewacza napełni się wodą (z wylewki zacznie
płynąć woda).
5. Sprawdzić, czy miejsca połączeń są dobrze
uszczelnione.
~700
~700
Instalacja ogrzewacza

PL;DE;EN;FR-029B_f.1187 5
Ogrzewacze POC.G i POC.D pracujące jako ciśnieniowe są przystosowane do instalacji
wodociągowej o ciśnieniu nie przekraczającym 0,6MPa. Jeżeli ciśnienie w instalacji
przekracza 0,6MPa, przed zaworem bezpieczeństwa należy zainstalować reduktor
ciśnienia.
Z zamontowanego zaworu bezpieczeństwa, poprzez rurę odprowadzającą może kapać
woda, jest to normalny stan pracy urządzenia. Rura ta musi pozostać otwarta, nie wolno
zatykać jej wylotu. Zablokowanie zaworu może być przyczyną awarii.
Zawór bezpieczeństwa jak i rura odprowadzająca nie mogą znajdować się w
pomieszczeniu narażonym na zamarzanie. Pomiędzy ogrzewaczem a zaworem
bezpieczeństwa nie może znajdować się żaden zawór odcinający.
Ogrzewacz jest przystosowany do zasilania napięciem przemiennym 230V~. Przewód
przy łą cze nio wy z wtyczką należy przyłączyć do gniazda z bolcem ochronnym.
Instalacja elektryczna powinna spełniać wymagania normy PN-IEC-60364.
Przed podłączeniem ogrzewacza do sieci elektrycznej należy bezwzględnie
całkowicie napełnić go wodą.

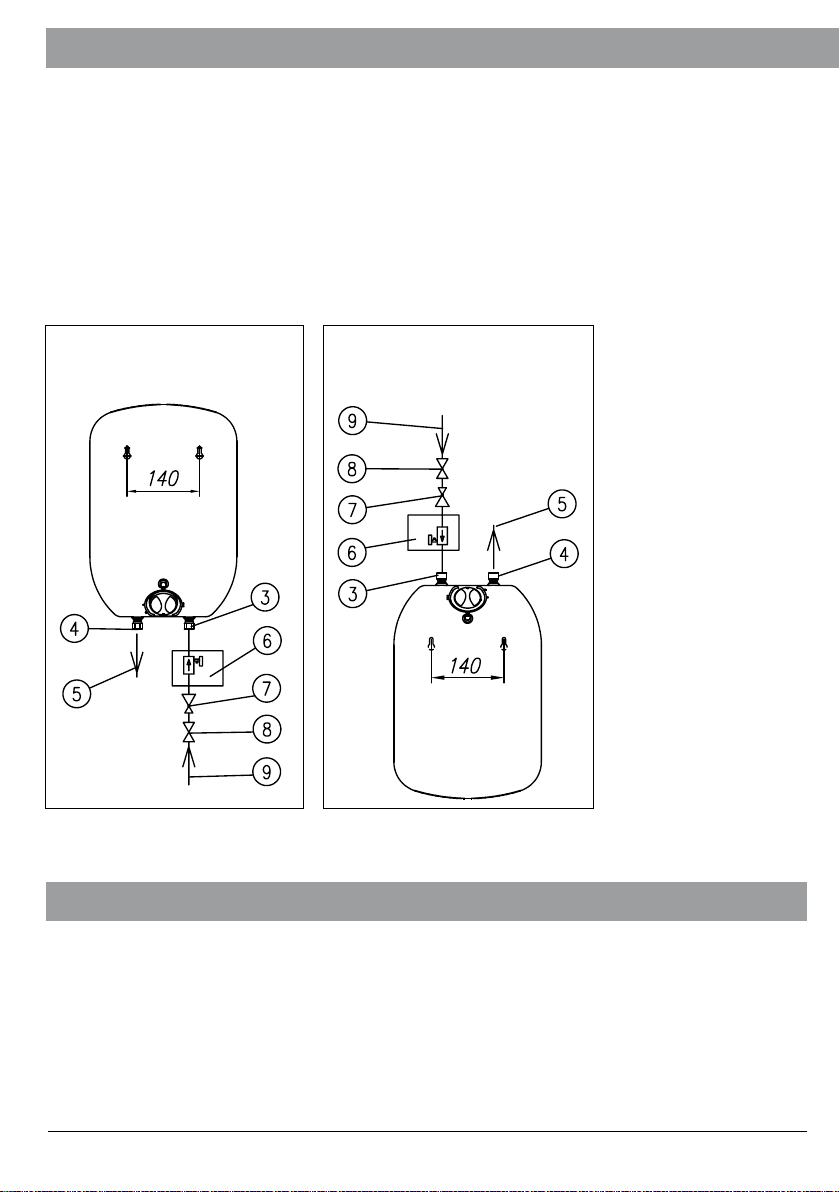

POC.G
POC.D
[3] - króciec wlotowy
(zimna woda)
[4] - króciec wylotowy
(ciepła woda)
[5] - wylot ciepłej wody
[6] - zawór bezpieczeństwa
[7] - reduktor ciśnienia
(w przypadku gdy ciśnie-
nie w sieci jest większe
niż 0,6MPa)
[8] - zawór odcinający
[9] - doprowadzenie zimnej
wody
PL
Podłączenie do instalacji wodociągowej
Podłączenie do instalacji elektrycznej
Ogrzewacz POC.G musi być
zamontowany króćcami do dołu
Ogrzewacz POC.D musi być
zamontowany króćcami do góry

6

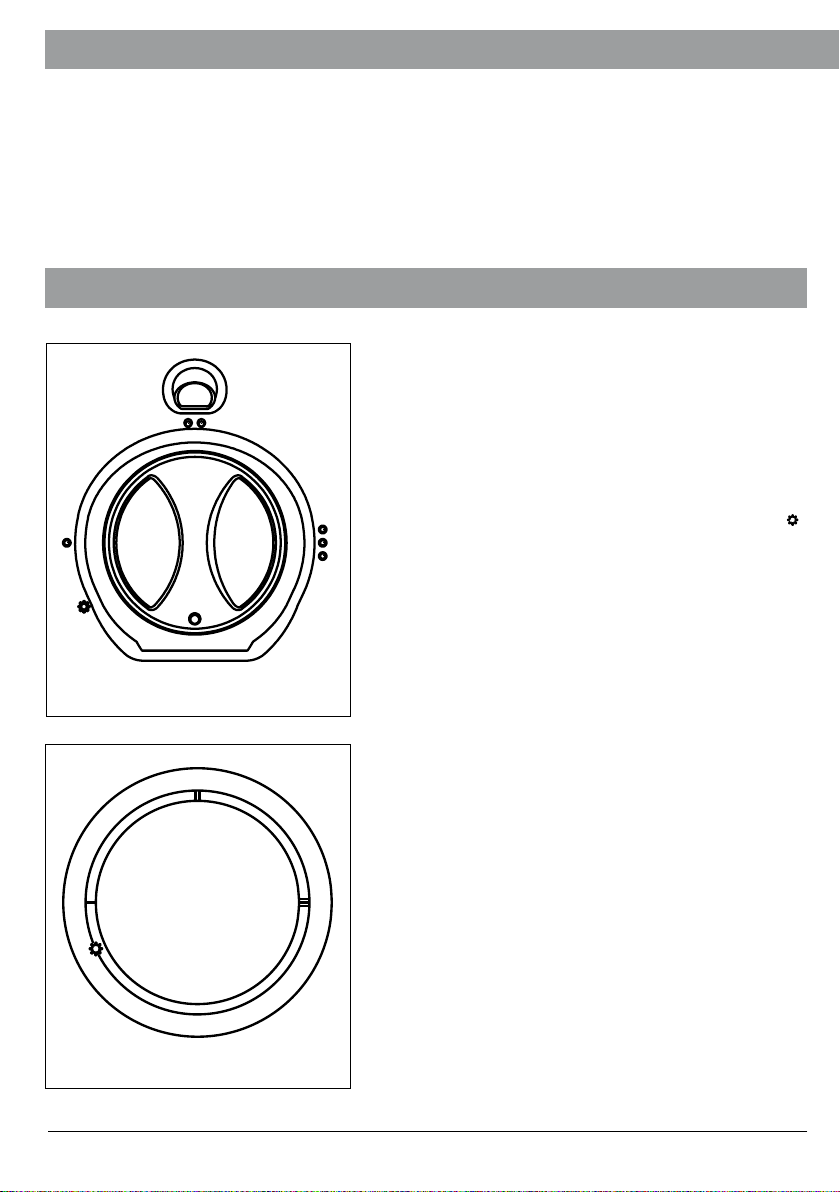

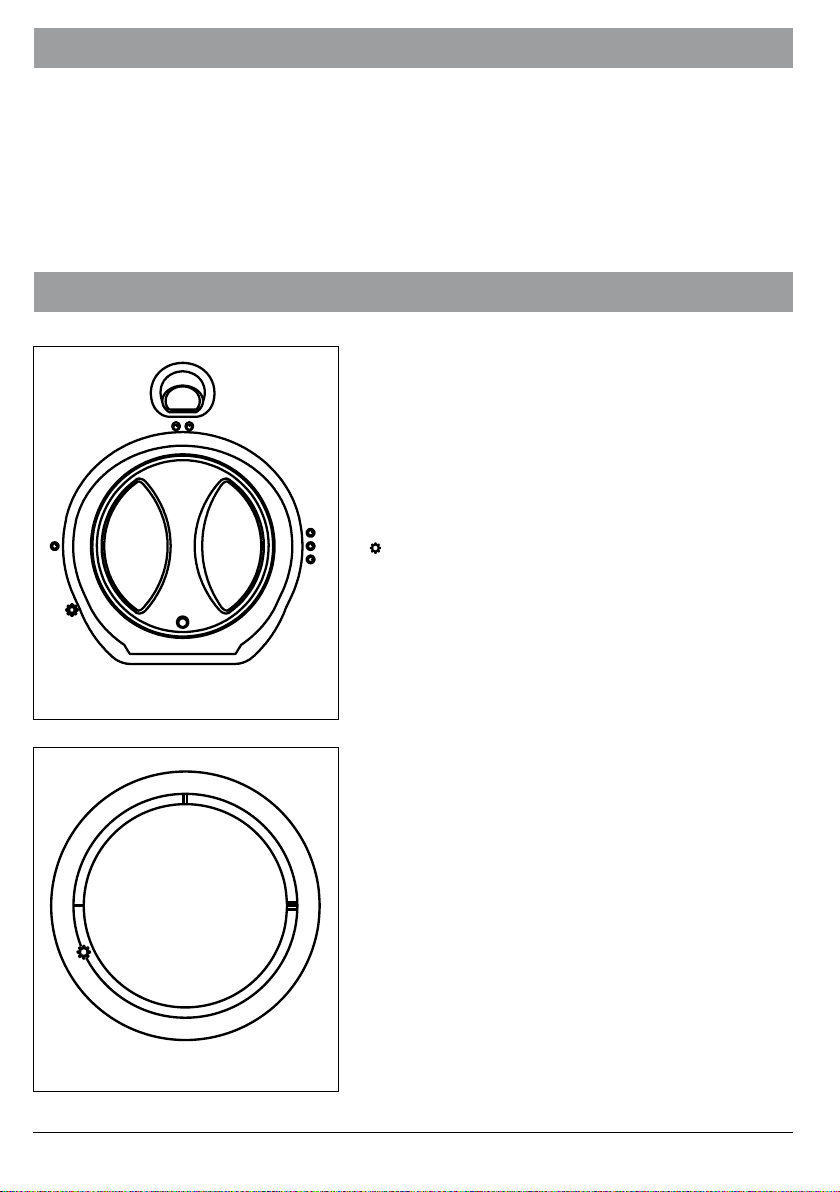

Regulację temperatury wody przeprowadza się za
pomocą pokrętła znajdującego się na przed niej
pokrywie ogrzewacza.
Pokrętło ustawione w lewym skrajnym położeniu
w pozycji jak na rysunku (prze ciw nie do ruchu
wskazówek zegara) oznacza, że ogrze wacz jest
wyłączony. Ustawienie temperatury ciepłej wody
wykonuje się pokrętłem termoregulatora od pozycji
„ ”(~7ºC) płynnie do pozycji „○○○○○○”lub „III” (~70ºC).
Świecąca lamp ka „grzanie’’ ozna cza pod grze wa-
nie wody.
Jeżeli nie eksploatowany ogrzewacz musi
pozostać w pomieszczeniu, w którym temperatura
spada poniżej 0ºC należy całkowicie opróżnić
ogrzewacz z wody:
- montowany nad umywalką (POC.G)
- wykonuje się to poprzez odkręcenie
przyłącza od króćca wlotowego (zimnej wody)
i odkręcenie kurka ciepłej wody,
- montowany pod umywalką (POC.D) - należy
odkręcić przyłącza od króćca wlotowego
i wylotowego (zimnej i ciepłej wody), zdjąć
ogrzewacz i obrócić go o 1800.
Zawór bezpieczeństwa powinien być regularnie
uruchamiany w celu usunięcia osadu i sprawdzenia
czy nie jest zablokowany.
1. Wyjąć wtyczkę ogrzewacza z gniazda zasilającego.
2. Odkręcić kurek ciepłej wody do czasu, aż z wylewki baterii zacznie płynąć woda.
3. Ustawić pokrętło regulatora temperatury na żądaną wartość.
4. Włożyć wtyczkę ogrzewacza do gniazda zasilającego.
Odpowietrzenie
Regulacja
POC5
POC10

PL;DE;EN;FR-029B_f.1187 7
Nieprawidłowa praca ogrzewacza
Dane techniczne
Lp. Usterka Przyczyna Sposób usunięcia
usterki
1.
Ogrzewacz nie ogrzewa
wody a lampka
sygnalizacyjna nie świeci.
Usterka instalacji
elektrycznej, zasilającej
ogrzewacz.
Sprawdzić bezpieczniki.
Uszkodzony regulator
temperatury.
Wymienić regulator
temperatury (serwis)
2.
Ogrzewacz nie ogrzewa
wody a lampka
sygnalizacyjna świeci.
Uszkodzony zespół
grzejny.
Wymienić uszkodzony
element (serwis)
Wyzwolone
zabezpieczenie
termiczne
Włączyć lub wymienić
zabezpieczenie (serwis)
3.
Ogrzewacz ogrzewa wodę,
i lampka sygnalizacyjna nie
świeci.
Przepalona lampka
sygnalizacyjna.
Wymienić lampkę
(serwis)
Typ ogrzewacza POC.D.5 POC.G.5 POC.D.5.600
Pojemność l 5
Moc znamionowa W 2000 600
Prąd znamionowy A 8,3 - 9,1 2,5 - 2,7
Typ ogrzewacza POC.D.10 POC.G.10 -
Pojemność l 10
Moc znamionowa W 2000 -
Prąd znamionowy A 8,3 - 9,1 -
Napięcie 220 - 240V~
Zakres regulacji temperatury °C 23 - 70
Ciśnienie znamionowe MPa 0,6
Wymiary (wysokość x
szerokość x głębokość)
POC.5 mm 427 x 285 x 163
POC.10 470 x 329 x 239
Masa ogrzewacza bez
wody
POC.5 kg 4,4
POC.10 6,1
Stopień ochrony IP24
Króćce ogrzewacza G 1/2"
PL

8
Bedingungen der sicheren und zuverlässigen Nutzung
1. Die Bedienungsanleitung ermöglicht eine richtige Installation und Nutzung, bzw.
sichert die dauerhafte und sichere Arbeit des Geräts.
2. Der elektrische Anschluss und die Prüfung der Trennvorrichtung des Kleinspeichers,
darf nur von einem Fachelektriker durchgeführt werden.
3. Der Kleinspeicher soll senkrecht an der Wand montiert sein. Die Stutzen zum
Wasseranschluss müssen gemäß der richtigen Version des Kleinspeichers platziert
sein (siehe Zeichnung- Seite 10). Installation und Verwendung des Gerätes in
der umgekehrten Position führt zu dauerhaften Schäden und zum Verlust
der Garantie.
4. Das Gerät darf nur benutzt werden, wenn es fachmännisch installiert wurde und
sich in einem einwandfreien technischen Zustand bendet.
5. Es ist verboten den Kleinwasserspeicher an das Stromnetz anzuschliessen,
wenn das Gerät nicht voll mit Wasser aufgefüllt ist.
6. Vor der ersten Inbetriebnahme und nach jeder Behälterentleerung (z.B. wegen
Ausfall oder Abstellung der Wasserversorgung) muss der Kleinspeicher entlüftet
werden (siehe Punkt Entlüftung).
7. Ist das Gerät an die Elektroinstallation angeschlossen, darf das Gehäuse nicht
geöffnet werden.
8. Der Kleinwasserspeicher darf an das Stromnetz wo der Erdungsstift vorhanden ist,
angeschlossen werden.
9. Das Verwenden eines Verlängerungskabels für die Verbindung des Kleinspeichers
mit der Netzsteckdose ist unzulässig.
10. Das Gerät soll nicht in Räumen installiert werden, in denen die Temperatur unter
0°C fallen kann.
11. Wassertemperatur über 40°C kann ein Gefühl von Verbrennung besonders bei
Kindern hervorrufen. Bitte beachten Sie auch, dass die Armatur (inklusive Batterien
und Rohre) während des Betriebs einen höheren Temperaturgrad erreichen.
12. Das Sicherheitsventil sollte während der Montage angebracht werden. Es ist
zusammen mit dem Gerät geliefert.
13. Bei der Montage des Durchlauferhitzers, sollte man falls die Druckanzeige in der
Wasseranlage den Wert von 0,6 MPa überschreitet einen Druckminderer zwischen
dem Wasseranschluss und dem Sicherheitsventil einbauen lassen.
14. Bei Kleinwasserspeichern, die mit einer drucklosen Armatur ausgestattet sind
(POC.G-Kleinspeicher mit zusatzlichem Batteriesatz - BATERIA.POC.Gb) darf
man keine zusätzlichen Geräte am Auslaufrohr der Batterie montieren, noch den
Wasseraustritt begrenzen bzw. einschränken. In der Aufheizphase vergrößert
das Wasser sein Volumen, der Überschuss tropft aus dem Überlauf, dies ist
normal und darf nicht verhindert werden.
15. Falls das vom Gerät untrennbare Verbindungskabel einen Defekt aufweist, sollte
dieses unverzüglich beim Hersteller oder durch einen Fachbetrieb ausgetauscht
werden.

PL;DE;EN;FR-029B_f.1187 9
Montage des Warmwasserpeichers
1. Den Kleinspeicher senkrecht an die Wand nach
einer der zwei Möglichkeiten montieren:
a)
- zwei Montagedübel ø 8 im Abstand von 140 mm
an die Wand befestigen,
- die Schrauben so einziehen, dass zwischen
der Wand und der Kopfschraube ein Spalt von
mindestens 4 mm entsteht,
- den Kleinwasserspeicher an die befestigten
Schrauben aufhängen.
b) einen speziellen Montagebügel an die Wand
anschrauben und den Warmwasserspeicher
anbringen. Im Fall einer Montage des POC. G
mit zusätzlichem Batteriesatz sollte man einen
Abstand von zwischen den Achsen der Schraube
und der Batterie einhalten.
2. Den Kleinwasserspeicher mit Rohren oder
elastischen Verbindungen an die Wasseranlage
nach folgendem Schema anschliessen: Im
Speicher:
a) POC.G oder POC.D Kaltwasserzufuhranschluss
zum Einlaufstutzen anbringen (siehe Zeichnung-
Seite 10) und den Warmwasseranschluss zum
Auslaufstutzen zum Befestigen nutzen. An der
Kaltwasserzufuhrinstallation ist obligatorisch
ein Sicherheitsventil mit Nenndruck von 0,6MPa
in Durchussrichtung einzubauen.
b) Den Warmwasserspeicher POC.G mit zusätzlichem
Batteriesatz anhand von elastischen Verbindungen
und Anschlüssen mit der Batterie verbinden, mit
vorherigem Einziehen der Montageabdichtungen
in die Schrauben. Es ist empfohlen einen Abstand
zwischen den Anschlussachsen der Rohre und der
Wand von ~34mm einzuhalten.
3. Ausgangsleitung, an das Gerät angeschlossen
Schutz vor übermäßigem Druck Es sollte in einer
Umgebung installiert werden, die frostfrei ist und
nach unten gerichtet sein sollte.
4. Nach dem Anschluss des Geräts an die
Wasserinstallation den Wasserhahn öffnen (rot
markiert), bis sich der Behälter des Kleinspeichers
mit Wasser füllt. (aus dem Rohrauslauf ießt
Wasser).
5. Die Verbindungselemente auf Dichtheit prüfen.
DE
~700
~700

10
Die druckfesten Warmwasserspeicher POC.G und POC.D sind für den Anschluss
an Wasseranlagen vorgesehen, die den Druckwert von 0,6MPa nicht überschreiten.
Falls der Wasserdruck über diesen Wert steigt, muss vor dem Sicherheitsventil ein
Druckminderer installiert werden. Aus dem Rohr des Sicherheitsventils, kann das
Wasser durch das Auslaufröhrchen austreten. Dies entspricht der normalen Funktion
eines Sicherheitsventils, dass dafür sorgen soll, dass bei Erhitzung das ausgedehnte
Wasser entweichen kann. Dieses Rohr muss offen bleiben und darf nicht verschlossen
werden, da dies andernfalls zu Schäden am Gerät führen kann.
Das Rohr und das Sicherheitsventil dürfen nicht in frostgefährdeten Räumen installiert
werden. Zwischen dem Erhitzer und dem Sicherheitsventil darf sich kein Absperrventil
benden.
Der Warmwasserspeicher ist ausschließlich für den 230V Wechsel-spannungsstrom
bestimmt. Das Netzteil mit dem Stecker soll nur an eine Steckdose mit einem Erdungsstift
angeschlossen werden. Die Elektroinstallation soll die geltenden Normenvorschriften
erfüllen.
Vor Anschluss an das Stromversorgungsnetz ist der Kleinwasserspeicher
unbedingt mit Wasser zu füllen.

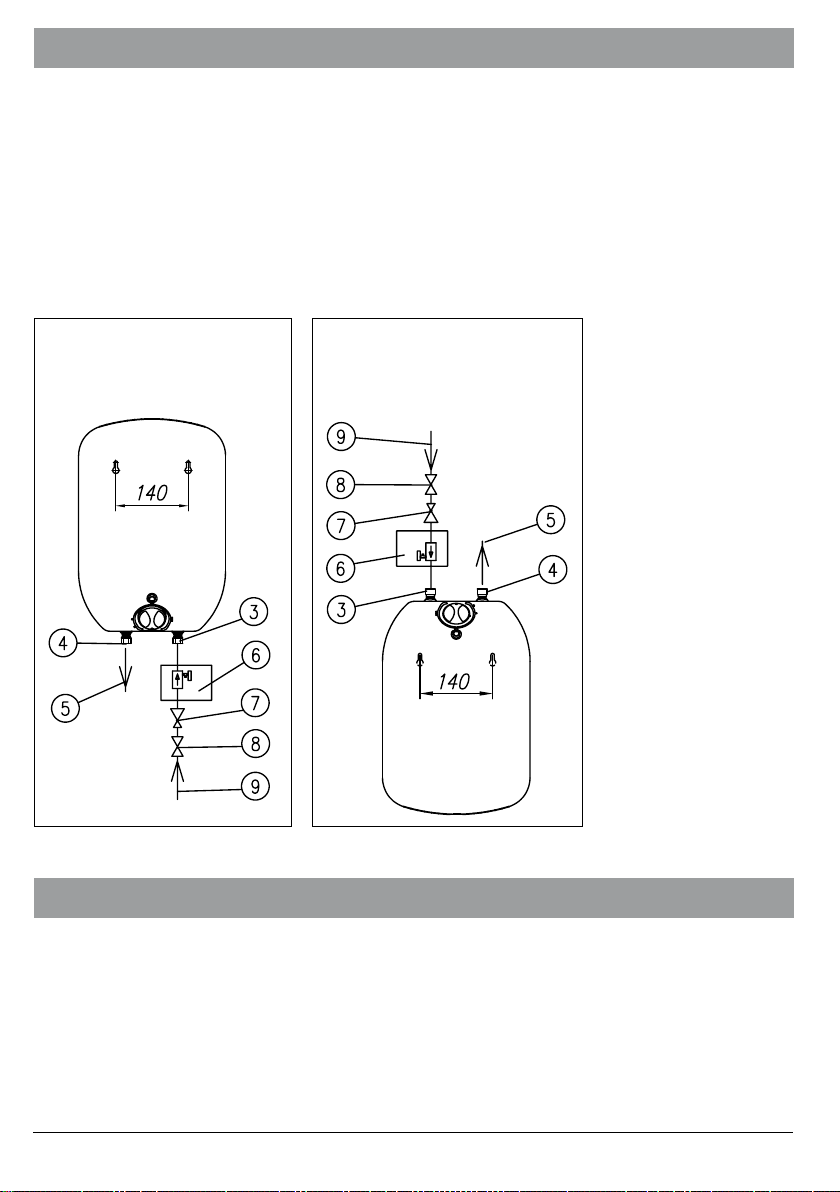

[3] - Einlaufstutzen
(kaltes Wasser)
[4] - Auslaufstutzen
(warmes Wasser)
[5] - Warmwasserauslauf
[6] - Sicherheitsventil
[7] - Druckminderer
(falls der Druck in der
Installation mehr als
0,6MPa beträgt)
[8] - Absperrventil
[9] - Kaltwasseranschluss
Anschluss des Kleinwasserspeichers an die Wasseranlage
Elektroanschluss
POC.G
POC.D
Das Gerät POC.G muss mit den
Stutzen nach unten montiert
werden
Das Gerät POC.D muss mit den
Stutzen nach oben montiert
werden.

PL;DE;EN;FR-029B_f.1187 11
Entlüftung
1. Das Netzteil aus der Steckdose rausziehen.
2. Den Warmwasserhahn aufdrehen, bis das Wasser aus dem Auslaufrohr der Batterie
austritt.
3. Den Temperaturregler auf den gewünschten Temperaturbereich einstellen.
4. Das Netzteil zurück in die Steckdose stecken.
Einstellung
Die gewünschte Wassertemperatur wird mit Hilfe
des Temperaturreglers, der sich auf der Vorderseite
des Kleinwasserspeichers bendet, eingestellt.
Die linke Position des Temperaturreglers
(entgegen dem Uhrzeigersinn) bedeutet, dass
das Gerät ausgeschaltet ist. Die Einstellung der
Temperatur des Wassers stellt man anhand des
Temperaturreglers von der Ausgangsposition „ ”
(~7°C) fortgehend bis zur Position „○○○○○○”oder „III”
(~70°C) ein. Die rot leuchtende Kontrolllampe
weist darauf hin, dass der Wasserheizbetrieb aktiv
ist. Wenn das Gerät unbenutzt in einem Raum
verbleibt, wo die Temperatur unter 0°C sinkt,
sollten den Warmwasserspeicher vollkommen
entleeren:
- Obertischspeichermontage (POC.G ) –ch das
Abdrehen des Anschlusses am Einlaufstut-
zen (Kaltwasserversorgung) und Abdrehen
des Warmwasserhahns einrichten.
- Untertischspeichermontage (POC.D) Was-
seranschlüsse vom Ein – und Auslaufstutzen
aufdrehen (Kalt-und Warmwasserversor-
gung), den Warmwasserspeicher abnehmen
und im Winkel von 180º umdrehen.
Das Sicherheitsventil sollte regelmäßig überpüft
werden aufgrund von Kalkbeständen oder
eventuell auftretenden Blockaden.
DE
POC5
POC10

12
Funktionsstörungen
Technische Daten
Nr Funktionsstörung Ursache Lösung
1.
Der Kleinspeicher
erwärmt das Wasser nicht
und Kontrolllampe defekt.
Störung der
Elektroinstallation.
Sicherung prüfen.
Temperaturregler
beschädigt.
Temperaturregler
austauschen (Service)
2.
Kleinspeicher erwärmt
das Wasser nicht und
Kontrolllampe leuchtet.
Heizelement beschädigt. Beschädigtes Element
austauschen (Service)
Thermosicherung
beschädigt.
Sicherung ersetzen oder
aktivieren (Service)
3.
Kleinspeicher erwärmt
das Wasser und
Kontrolllampe leuchtet
nicht.
Kontrolllampe
durchgebrannt.
Lampe austauschen
(Service).
Modell des Warmwasserspeichers POC.D.5 POC.G.5 POC.D.5.600
Volumen l 5
Bemessungsaufnahme W 2000 600
Bemessungsstrom A 8,3 - 9,1 2,5 - 2,7
Modell des Warmwasserspeichers POC.D.10 POC.G.10 -
Volumen l 10
Bemessungsaufnahme W 2000 -
Bemessungsstrom A 8,3 - 9,1 -
Bemessungsspannung 220 - 240V~
Temperaturbereich °C 23 - 70
Bemessungsüberdruck MPa 0,6
Abmessungen
(H x B x T)
POC.5 mm 427 x 285 x 163
POC.10 470 x 329 x 239
Gewicht (leer) POC.5 kg 4,4
POC.10 6,1
Schutzart IP24
Zulaufstutzen G 1/2"

PL;DE;EN;FR-029B_f.1187 13
Safety instructions
1. Read and strictly follow the installation and operating instructions to ensure a long
life and reliable heater operation.
2. Heater installation and all electrical and hydraulic work must be performed by
a qualied professional installer.
3. The heater must be mounted on the wall in vertical position. Water connections must
be located accordingly to the heater’s version according to the drawing on page
20. Installation and use of the heater in opposite position causes permanent
damage of appliance and void the warranty.
4. The heater can only be used when in perfect technical condition and correctly
installed.
5. Do not connect the heater to the electric mains before the inner tank is
completely lled up with the water.
6. The heater should always be vented before initial start-up. Vent the heater each
time after the water has been emptied from the heater or pipes (e.g. when water
supply system has been repaired or maintained). See “Venting” section.
7. Heater’s cover must not be taken off while power is on.
8. The heater must be connected to a plug-in socket with the safety pin.
9. Do not use an extension cord to connect heater with the socket.
10. The device should not be installed in rooms where the temperature may fall below
0ºC
11. Appropriate precaution must be taken using hot water. The temperature of water
over 400C may cause hot feeling (as well as pipes and taps) what can be dangerous
for children.
12. POC.G or POC.D must be equipped with the safety valve provided by manufacturer.
13. POC.G or POC.D must be equipped with pressure reducing valve if the water
pressure in the system exceeds 0,6MPa. The pressure reducing valve must be
tted between the cold water supply pipe and the safety valve.
14. Faucet of POC.G heater with additional battery set. POC.Gb (non-pressure heater)
must not be clogged or equipped with any additional ttings. Water heated in the
appliance increases its volume and starts leaking from the tap - it does not
mean that there is a fault; it is a normal state and you can not prevent it!
15. If the supply cord is damaged, it must be replaced by the manufacturer or its service
agent or a qualied person.
EN

14
Installation/ Assembly work
1. Mount the heater on the wall in vertical position
according to two options given below:
a) x two (stretching) pins ø 8 into the wall with
a 140 mm-distance between them,
- screw the xing screws in such a way that there
will be no more than a 4 mm-slot between a wall
and a screw head,
- hang the heater on the xed screws,
b) x the special hanger to the wall and hang
the heater. In case of assembly of the POC.G
with additional battery set. POC.Gb, a spacing
between axes of xing pins and the tap has to be
kept.
2. According to gure bring the supply water to the
point where the heater is to be mounted. In the
heater:
a) POC.G or POC.D connect cold water to the inlet
tting according to gure on page 20 and hot
water outlet to the outlet tting. On the cold water
inlet supply pipe a mandatory safety valve [6] has
to be installed with a rated pressure of 0,6 MPa.
b) POC.Gb connect the heater to the tap (with
metal tubes or exible connectors (hoses) -
placing gaskets on the nuts beforehand. The
recommended distance between the axis of the
tube and the wall is ~34mm.
3. The discharge pipe, connected to the safety
device against excessive pressure should be
installed in an environment that is free from frost,
and should be directed to down.
4. After connecting the heater to hydraulic system,
open the hot water tap (red colour) and wait until
the inner tank is lled with water (when water
starts running from the tap).
5. Check connections for their tightness.
~700
~700

PL;DE;EN;FR-029B_f.1187 15
Hydraulic connection
POC.G and POC.D as a pressure appliances are designed to work on the system with
water pressure not exceeding 0,6MPa. If the water pressure in the system exceeds
0,6MPa, a pressure reducing valve has to be tted before the safety valve on the cold
water supply pipe. An occasional leak may appear from the safety valve - it does not
mean that there is a fault; it is a normal state of the appliance. You must not block the
pipe as it might cause a malfunction. Safety valve as well as the outlet pipe can not be
installed in a room with temperatures below zero. Between the heater and the safety
valve no cut-off valve can be placed.
Electrical connection
The heater can be supplied with alternating voltage of 230V~. A cord with a plug
should be connected to a plug-in socket with a safety pin. Electrical system should full
IEC-60364 standards.
Important! Do not connect the heater to the electric mains before the inner tank
is completely lled up with the water.
[3] - inlet tting
(cold water)
[4] - outlet tting
(hot water)
[5] - hot water outlet
[6] - safety valve
[7] - pressure reducing
valve (if the water
pressure in the system
exceeds 0,6 MPa)
[8] - cut-off valve
[9] - cold water inlet
POC.G
POC.D
The POC.G heater must be
mounted with connections to
down
The POC.D heater must be
mounted with connections to
the top
EN

16
Temperature control
On the front part of the heater casing there is
a knob intended for temperature setting.
The knob set as on the gure (anticlockwise)
indicates the ‚switch off’ position. Water
temperature setting should be chosen smoothly
from „ ” (~70C) position to „○○○○○○”or „III”(~700C).
When the diode (indicating ‚heating’) is on, it
means water is being heated.
If the appliance is mounted in a place where
temperature drops below 00C, you should totally
empty the heater out of water:
- over-the-sink version (POC.G) - dismount
connecting tube from the inlet tting (cold
water); open the hot water tap,
- under-the-sink version (POC.D) - unscrew
exible connectors (hoses) from the inlet
and outlet ttings (hot and cold water),
remove the heater from the wall (hooks)
and turn it 1800 round.
Safety valve must regularly opened in order
to remove deposit and ensure it is not blocked.
Venting
1. Take the plug out of the socket.
2. Open the hot water tap and wait until it ows from a tap.
3. Set the temperature regulation knob at desired position.
4. Put the plug into a socket.
POC5
POC10

PL;DE;EN;FR-029B_f.1187 17
Failures
Technical data
No. Fault Reason Remedies
1.
The heater does not heat
water and a signal lamp
does not work.
Supply power system
failure. Check safety fuses.
A temperature controller
failure.
Replace the temperature
controller (service)
2.
The heater does not heat
water and a signal lamp
works.
Heating box failure. Replace the damaged
unit. (service)
A thermal cut-out
problem
Turn on or exchange the
thermal cut-out (service)
3.
The heater heats water
and a signal lamp does
not work.
A signal lamp failure Replace the lamp.
(service)
Type POC.D.5 POC.G.5 POC.D.5.600
Capacity l 5
Rated power W 2000 600
Rated current A 8,3 - 9,1 2,5 - 2,7
Type POC.D.10 POC.G.10 -
Capacity l10
Rated power W 2000 -
Rated current A 8,3 - 9,1 -
Voltage 220 - 240V~
Temperature range °C 23 - 70
Pressure rating MPa 0,6
Dimensions (height x
width x depth)
POC.5 mm 427 x 285 x 163
POC.10 470 x 329 x 239
Weight
(without water)
POC.5 kg 4,4
POC.10 6,1
Safety class IP24
Water heater ttings G 1/2"
EN

18
Conditions pour un fonctionnement sûr et able
1. Lire et suivre attentivement les instructions d’installation et d’utilisation an d’assurer
un fonctionnement et une durée de vie optimales de votre matériel.
2. Installation et exécution de travaux d’installation d’accompagnement devrait être
conée à une entreprise spécialisée.
3. Chauffe-eau doit être monté au mur dans une position verticale. Raccords
hydrauliques doivent être positionnés conformément au modèle du chauffe-eau
suivant le croquis à la page 15. L’installation et l’utilisation du chauffe-eau
dans une position inverse cause des dommages permanents et la perte de
la garantie.
4. Le chauffe eau peut être utilisé seulement quand il est correctement installé et est
en parfait état de fonctionnement.
5. Ne pas brancher le chauffe-eau au réseau électrique tant qu’il n’est pas
entièrement rempli d’eau.
6. Avant la première utilisation et après chaque vidange du chauffe-eau d’eau (par
exemple dans le cadre des travaux de plomberie) il doit être purge selon le point
„Purge”.
7. Ne pas ouvrir le boîtier de l’appareil lorsqu’il est connecté au réseau électrique.
8. Brancher le chauffe-eau uniquement à une prise électrique avec broche de terre.
9. Ne pas utiliser de rallonges pour raccorder le chauffe-eau à la prise électrique
10. Cet appareil ne peut pas être installé dans une pièce dont la température peut
tomber en dessous de 0°C
11. Il faut rappeler que l’eau à une température au-dessus 40ºC provoque un sentiment
de chaleur, notamment chez les enfants et peut provoquer une impression de
brûlure; pendant le fonctionnement du chauffe-eau l’armature (robinet et tubes)
atteignent une température supérieure.
12. Lors du raccordement du chauffe-eau POC.G ou POC.D ne pas oublier le montage
de la soupape de sécurité qui se trouve dans l’ensemble.
13. Lors du raccordement du chauffe-eau POC.G ou POC.D, en cas de pression
supérieure à 0,6MPa (6 bars), il faut installer obligatoirement un réducteur de
pression avant la soupape de sécurité.
14. Pour les chauffe-eau Chauffe-POC.G avec ensemble supplémentaire BATERIA.
POC.Gb montage sans pression, ne pas monter d’appareil supplémentaire au col
de cygne, ne pas boucher le tube de départ d’eau pendant l’utilisation de l’appareil.
Pendant le fonctionnement du réchauffeur l’eau augmente de volume, le
surplus s’écoule goutte à goutte du robinet, cela est normal et ne s’agit pas
d’un mauvais fonctionnement. Il ne faut rien faire pour l’éviter.
15. Si le cordon d’alimentation est endommagé, il doit être remplacé par votre revendeur,
son service après-vente ou une personne de qualication similaire.

PL;DE;EN;FR-029B_f.1187 19
Montage
~700
~700
1. Le chauffe-eau peut être xer au mur dans une
de deux positions verticale:
a) xer deux chevilles ø 8 au mur avec un
écartement de 140 mm
- visser les vis fournies au mur en laissant 4 mm
de distance entre la tête de vis et le mur,
- accrocher le chauffe-eau sur les vis,
b) xer au mur le support et accrocher le chauffe-
eau. Dans le cas de montage de chauffe-
eau POC.G avec ensemble supplémentaire
BATERIA.POC.Gb il faut respecter la distance
entre les axes des vis de xation et le robinet.
2. Amener l’arrivée d’eau froide a l’emplacement
choisi pour votre chauffe-eau, selon le schéma.
Pour le chauffe eau:
a) POC.G ou POC.D; branchez l’arrivée d’eau froide
à l’entrée d’eau froide du réchauffeur selon
le schéma suivant le croquis à la page 15 et
sortie d’eau chaude à la tubulure de sortie du
réchauffeur. Sur l’arrivée d’eau froide il faut
monter obligatoirement, selon le sens de
circulation, une soupape de sécurité tarée à
une pression nominale 6 bars.
b) POC.G avec ensemble supplémentaire
BATERIA.POC.Gb; raccorder le réchauffeur au
robinet avec les tubes métalliques, n’oubliez pas
les joints. Dans le cas de POC.G la distance
recommandée de l’axe de raccordement de
tuyau et le mur est ~ 34mm.
3. Le tuyau de décharge raccordé au dispositif
limiteur de pression doit être installé dans un
environnement maintenu hors-gel et en pente
continue vers le bas.
4. Après le raccordement du chauffe-eau au
réseau d’eau il faut ouvrir le robinet d’eau
chaude (rouge) et attendre que l’appareil soit
rempli d’eau (quand l’eau commence à couler
du robinet le chauffe-eau est rempli).
5. Vériez l’étanchéité des joints.
FR

20
Les chauffe-eau POC.G, POC.Gb et POC.D sont conçus pour être monter sur un réseau
d’eau sous pression ne dépassant pas 0,6MPa (6 bars). Lorsque la pression dans
l’installation dépasse 0,6 MPa (6 bars), il faut installer obligatoirement un réducteur de
pression avant la soupape de sécurité.
De l’eau peut goutter à la sortie de la soupape de sécurité, ceci est normal. Ne pas
obstruer cet orice sous peine d’endommager l’appareil. La soupape de sécurité et le
tuyau de purge ne doivent pas être installé dans un endroit exposé au gel. Aucune vanne
ou clapet ne doit être monté entre le chauffe-eau et la soupape de sécurité.
Le réchauffeur est adapté pour être alimenté sous une tension de 230V~. Câble
d’alimentation doit être branché à une prise électrique avec broche de terre.
L’installation électrique doit être conforme aux normes en vigueur.
Avant de brancher le chauffe-eau au réseau électrique il doit être entièrement
rempli d’eau.
[3] - tubulure d’entrée
(l’eau froide)
[4] - tubulure de sortie
(l’eau chaude)
[5] - sortie d’eau chaude
[6] - soupape de sécurité
[7] - réducteur de
pression
(si la pression
dépasse 6 bars)
[8] - vanne d’arrêté
[9] - arrive d’eau froide
Branchement du réchauffeur au réseau d’eau
Branchement du réchauffeur au réseau électrique
POC.G
POC.D
Chauffe-eau POC.G doit être
impérativement monté avec
des raccords hydrauliques vers
le bas
Chauffe-eau POC.D doit être
impérativement monté avec
des raccords hydrauliques vers
le haut
