CERTIFIKAT
DAS VORBILD
Die Königlich Sächsischen Staats-
eisenbahnen unterhielten ein Schmal-
spurnetz mit mehr als 150 km
Streckenlänge, um die gebirgigen
Industrieregionen Sachsens zu er-
schließen. Nach erfolglosen Ver-
suchen mit Lokomotiven der Bauart
Fairlie und Klose wurden ab 1892
insgesamt 96 Meyer-Gelenkloko-
motiven eingesetzt, die größte Serie
dieser ungewöhnlichen Bauart über-
haupt. Beide Triebwerke sind gelen-
kig gelagert, wobei der Abdampf des
hinteren Hochdrucktriebwerks die
vorderen Zylinder antreibt.
Die Loks bewährten sich und wurden
nach der Einreihung in die Deutsche
Reichsbahn auch auf anderen ost-
deutschen Schmalspurstrecken ein-
gesetzt, so beispielsweise auf Rügen.
In den 50er Jahren wurden 22
Lokomotiven im RAW Görlitz “erneu-
ert”, d. h. sie erhielten neue ge-
schweißte Kessel, Rahmen und
Zylinder. Heute verkehren einige der
Loks auf Museumsbahnen.
Bedienungsanleitung
Instruction
Instructions de Service
DR-Dampflok 99 1568-7, Sound
Art.Nr. 21842
GARANTIE
Unsere Produkte sind Präzisions-
wertarbeit in Design und Technik. Wie bei
einer wertvollen Uhr werden feinstme-
chanische Präzisionsteile von Hand ge-
fertigt. Permanente Materialkontrollen,
Fertigungskontrollen und die Endkon-
trolle vor Auslieferung garantieren unser
gleichbleibend hohes Qualitätsniveau.
Um wirklich ungetrübten Spaßzu haben,
lesen Sie bitte diese Garantie- und
Bedienungsanleitung.
Wir (ERNST PAUL LEHMANN PATENT-
WERK) auf dieses Produkt weltweit eine
Garantie von 2 Jahren ab dem Erstkauf
für Fehlerfreiheit von Material und
Funktion, sofern dieses Produkt mit
Kaufbeleg bei einem von uns autorisier-
ten Fachhändler erworben wurde.
Bei berechtigten Reklamationen innerhalb
von 2 Jahren nach Kaufdatum werden wir
gegen Vorlage des entsprechenden
Kaufbelegs nach unserem Ermessen
kostenlos nachbessern, bzw. kostenlosen
Ersatz liefern. Sollten Nachbesserung
oder Ersatzlieferung unmöglich sein, so
räumen wir Ihnen nach unserem Er-
messen eine angemessene Minderung
ein oder erstatten Ihnen statt dessen den
Kaufpreis zurück.
Unabhängig von diesen Garantie-
leistungen bleiben Ihnen selbstverständ-
lich Ihre gesetzlichen Ansprüche insbe-
sondere wegen Sachmängel erhalten.
Um einen Anspruch auf Garantieleistung
geltend zu machen, übergeben Sie bitte
das beanstandete Produkt, zusammen
mit dem Kaufbeleg, Ihrem von uns auto-
risierten Händler. Um einen autorisierten
Händler zu finden, wenden Sie sich bitte
an eine der unten aufgeführten Service-
Abteilungen. Sie können das Produkt
auch, zusammen mit dem Kaufbeleg, an
eine der beiden unten aufgeführten
Serviceabteilungen einschicken. Die
Einsendung erfolgt zu Ihren Lasten.
ERNST PAUL LEHMANN PATENTWERK
Service-Abteilung Garantie
Saganer Str. 1-5
90475 Nürnberg
Deutschland
Telefon [phone]
LGB OF AMERICA
Warranty Service Department
6444 Nancy Ridge Drive
San Diego, CA 92 121
USA
Tel: [phone]
Bitte beachten Sie:
- Für Schäden durch unsachgemäße
Behandlung oder Fremdeingriff sowie für
Verschleißteile besteht kein Garantie-
anspruch.
- Transformatoren und Regler unterliegen
strengen CE-UL-Vorschriften und dürfen
nur vom Hersteller geöffnet und repariert
werden. Zuwiderhandlungen bewirken
zwingend Garantieverlust und generelle
Reparaturverweigerung.
- Nur für USA: Diese Garantie gibt Ihnen
genau definierte Rechte. Weiterhin ver-
bleiben Ihnen unter Umständen je nach
Bundesstaat weitere Rechte.
Wir sind sehr stolz auf unsere Produkte.
Wir alle hoffen, daßsie Ihnen viele Jahre
lang Freude bereiten.
GARANTIE
Nos produits de qualitésupérieure sont le
résultat du mariage de l’innovation et de
la technologie. Àl’instar d’une montre
précieuse, tous les composants sont
fabriqués àla main par nos artisans méti-
culeux. Un programme rigoureux d’assu-
rance de la qualité, de la sélection des
matériaux àl’assemblage et aux vérifica-
tions avant sortie des ateliers, garantis-
sent un haut niveau de qualitéconstante.
Afin d’obtenir la plus grande satisfaction
de ce produit, veuillez lire la fiche d’ins-
tructions ainsi que cette garantie.
Nous (Ernst Paul Lehmann Patentwerk)
garantissons ce produit, àl’échelle mon-
diale, contre tout vice de matière et de
fabrication, pendant deux ans àpartir de
la date d’achat par l’acheteur original, si le
produit a étéachetéchez un détaillant
autorisé.
Si vous demandez un recours en garantie
pour un motif jugérecevable, joignez la
preuve de l’achat chez un détaillant auto-
riséet nous réparerons ou remplacerons
le produit ànotre discrétion. S’il s’avère
impossible de réparer ou de remplacer le
produit, nous rembourserons, ànotre
discrétion, tout ou partie du prix d’achat.
Vous pouvez disposer d’autres droits
légaux en plus de cette garantie, en parti-
culier en cas de vice de matière.
Pour initier une demande de règlement
au titre de cette garantie, veuillez ramener
le produit, avec la preuve d’achat, àvotre
revendeur autorisé. Pour trouver l’adres-
se d’un revendeur autorisé, veuillez entrer
en rapport avec l’un des Centres de servi-
ce après-vente cidessous. Vous pouvez
également renvoyer le produit, avec la
preuve d’achat, directement àl’un des
Centres de service après-vente ci-des-
sous. L’expéditeur est responsable des
frais d’expédition, de l’assurance et des
frais de douane.
ERNST PAUL LEHMANN PATENTWERK
Service-Abteilung Garantie
Saganer Str 1-5
90475 Nürnberg
ALLEMAGNE
Tel : [phone]
LGB OF AMERICA
Warranty Service Department
6444 Nancy Ridge Drive
San Diego CA 92121
ÉTATS-UNIS
Tel : [phone]
Veuillez bien noter que :
- Cette garantie ne couvre pas les dom-
mages résultat d’une utilisation inadé-
quate, ni de modification/réparation non
autorisée. Cette garantie ne couvre pas
l’usure normale.
- Les transformateurs et commandes
sont conformes aux normes rigoureuses
CE et UL et ne peuvent être ouverts et
réparés que par le fabricant. Toute viola-
tion àcet égard entraînera la perte impé-
rative de tous les droits de garantie et un
refus de toutes réparations, quelles qu’el-
les soient.
- États-Unis uniquement : Cette garantie
vous donne des droits légaux spéci-
fiques, et vous pouvez également avoir
d’autres droits qui varient d’un État àl’autre.
Nous sommes très fiers de nos produits
et nous vous souhaitons des années d’a-
musement inoubliables avec votre hobby
qui est également le nôtre.
WARRANTY
This precision product is made using
quality designs and technology. Like a
fine timepiece, it has been crafted by
hand. Constant monitoring of materials
and assembly, together with final testing,
ensure a consistent level of high quality.
To get the most enjoyment from this
product, we encourage you to read the
instructions and this warranty.
We (Ernst Paul Lehmann Patentwerk)
warrant this product worldwide for two
years from the date of original consumer
purchase against defects in materials and
workmanship, if purchased from an
authorized retailer.
If you have a valid warranty claim, includ-
ing proof of purchase from an authorized
retailer, we will repair or replace the prod-
uct at our discretion. If it is impossible to
repair or replace the product, we will
refund all or a reasonable portion of the
purchase price at our discretion.
Of course, you may have other legal
rights independent of this warranty, par-
ticularly in the case of material defects.
To make a claim under this warranty,
please bring the product, with the proof
of purchase, to your authorized retailer.
To find an authorized retailer, please con-
tact one of the service departments listed
below. You may also send the product,
with the proof of purchase, directly to one
of the service departments listed below.
You are responsible for any shipping
costs, insurance and customs fees.
ERNST PAUL LEHMANN PATENTWERK
Service-Abteilung Garantie
Saganer Str. 1-5
90475 Nürnberg
Deutschland
Telephone: [phone]
LGB OF AMERICA
Warranty Service Department
6444 Nancy Ridge Drive
San Diego, CA 92121
USA
Telephone: [phone]
Please note:
- This warranty does not cover damage
caused by improper use or unauthorized
modifications/repairs. This warranty does
not cover normal wear and tear.
- Transformers and controls are subject
to strict CE and UL regulations and may
only be opened and repaired by the man-
ufacturer. Any violations automatically
void this warranty and prevent any repair
by us.
- U.S. only: This warranty gives you spe-
cific legal rights, and you may also have
other rights which vary from State to
State.
We are very proud of our products, and
all of us sincerely hope they give you
many years of enjoyment!
Wolfgang, Rolf, Johannes
Richter
8.869110.255 1.55 1002 PF
Änderungen der technischen Ausführungen vorbehalten.
We reserve the right to make technical alterations without prior notice.
Modifications de constructions réservées.
Für drinnen und draussen - For indoors and outdoors
Achtung!
Verpackung und Betriebsanleitung aufbewahren!
Nicht für Kinder unter 8 Jahren geeignet, modellbedingt besteht Quetsch-
und Klemmgefahr durch Antriebsgestänge der Lok.
Nicht für Kinder unter 8 Jahren geeignet, wegen funktions- und modellbe-
dingter scharfer Kanten und Spitzen.
Attention!
This product is not for children under 8 years of age. It has moving parts
that can pinch and bind.
This product is not for children under 8 years of age. This product has
small parts, sharp parts and moving parts.
Attention!
Veuillez conserver l’emballage et le mode d’emploi!
Ne convient pas aux enfants de moins de 8 ans. L’embiellage de la loco-
motive peut pincer les doigts de jeunes enfants.
Ne convient pas aux enfants de moins de 8 ans. Présence de petits élé-
ments susceptibles d’être avalés.
Attenzione!
Conservare l’imballo e le istruzioni per l’uso!
Non adatto a bambini di età inferiore agli 8 anni poiché vi è possibilità a
pericolo di schiacciamento delle dita quando il treno è in funzione.
Non adatto a bambini di età inferiore agli 8 anni in quanto le strutture pre-
sentano spigoli vivi e punte accuminate.
Atención!
Guardar el carton de embalaje y las Instrucciones para el uso!
No adecuado para niños menores de 8 años. Según el modelo, existe el
peligro de sufrir contusiones o de cogerse los dedos a causa del varillaje
de accionamiento de la locomotora. No adecuado para niños menores de
8 años, debido a cantos y puntas peligrosas condicionadas por la función
o el modelo.
Attentie!
Verpakking en gebruiksaanwijzing bewaren!
Niet geschikt voor kinderen onder de 8 jaar omdat deze loc aandrijfstan-
gen bezit waaraan kinderen zich kunnen bezeren.
Niet geschikt voor kinderen onder de 8 jaar omdat dit model funktionele
scherpe kanten en punten bezit.

DC
0-24 V
...

3: Glocke
4: Ansage: "Verehrte Fahrgäste: Bitte
einsteigen und Türen schließen.
Vorsicht bei der Abfahrt des
Zuges!"
5: Wasserstrahlpumpe
6: Generator
7: Dampfentwickler aus/ein
8: Geräuschelektronik aus/ein
Drücken Sie die entsprechende
Funktionstaste am Lok-Handy oder
am Universal-Handy. Bei der Lok-
maus die Funktionstaste mehrmals
hintereinander betätigen. Um bei-
spielsweise die Glocke auszulösen,
beim Handy die Taste “3”drücken.
Entsprechend bei der Lokmaus drei-
mal die Funktionstaste drücken.
Beim Betrieb mit dem Mehrzug-
system verfügt die Lok über eine
Lastnachregelung: Die Motordreh-
zahl (und damit unter normalen
Bedingungen die Geschwindigkeit)
wird konstant gehalten, auch wenn
sich die Belastung der Lok ändert, z.
B. in Kurven oder auf Steigungen.
Die Lastnachregelung funktioniert
nicht bei Höchstgeschwindigkeit, da
dann keine Spannungsreserve zur
Verfügung steht.
Falls gewünscht, können zahlreiche
Funktionen des Decoder on board
mit einem PC über das MZS-PC-
Decoderprogrammiermodul 55045
individuell programmiert werden, so
z. B. Beschleunigung, Bremsver-
zögerung, Fahrtrichtung und vieles
andere (siehe Anleitung für Fortge-
schrittene). Diese Funktionen können
auch über das Universal-Handy
55015 programmiert werden.
Beleuchtung
Die Beleuchtung des Modells wech-
selt mit der Fahrtrichtung. Das
Modell hat eine Mehrzweck-Steck-
dose für Flachstecker an der Führer-
hausrückwand (Abb. 3). Über die
Steckdose können Sie LGB-Wagen
mit Beleuchtung oder mit Geräusch-
elektronik an die Gleis-spannung
anschließen. Dazu die Abdeckung
von der Steckdose abziehen. Sollte
die Abdeckung zu fest sitzen, diese
vorsichtig mit einem kleinen
Schraubenzieher heraushebeln. (Je-
doch nicht das äußere rechteckige
Gehäuse herausziehen.)
Dampfentwickler
Das Modell ist mit einem Dampf-ent-
wickler ausgestattet. Ein Fläschchen
mit LGB-Dampf- und Reinigungs-
flüssigkeit liegt bei. Den Schornstein
nur zur Hälfte mit der Flüssigkeit fül-
len. Wenn zu viel Flüssigkeit verwen-
det wird, kann diese nicht verdamp-
fen.
Achtung! Nur LGB-Dampf- und
Reinigungsflüssigkeit (50010) ver-
wenden. Andere Flüssigkeiten kön-
nen Ihre Lok beschädigen.
Achtung! Das Heizelement in der
Mitte des Dampfentwicklers nicht
berühren. Es ist heißund zerbrech-
lich.
Hinweis: Der Dampfentwickler kann
“trocken”ohne Dampfflüssigkeit
betrieben werden.
Elektronischer Sound
Die digitale Geräuschelektronik die-
ser Lokomotive gibt den echten
Sound einer Vorbildlok wieder. Das
Modell hat einen Lautstärke-Regler
im dem Wasserkasten vorne links.
Wasserkasten nach oben abziehen.
Dann liegt der Lautstärkeregler frei
(Abb. 4).
Alle nachfolgend beschriebenen
Sound-Funktionen lassen sich auch
direkt über das Mehrzugsystem aus-
lösen (siehe Mehrzugsystem).
4 53
DAS MODELL
Dieses detaillierte und wetterfeste
Modell ist reichhaltig ausgestattet:
- werkseitig eingebauter MZS-De-
coder on board für analog und digi-
tal
- vierstufiger Betriebsartenschalter
- zwei gekapselte Getriebe mit sie-
benpoligen Bühler-Motoren
- vier angetriebene Achsen
- ein Haftreifen
- zwölf Stromabnehmer
- digitales elektronisches Dampf-
lokgeräusch:
- Dampfausstoßsynchron zur Rad-
umdrehung
- Glocke und Pfeife
- Bremsgeräusch
- Überdruckventil und Zischen des
Dampfes
- Geräusch des Kohleschaufelns
- Lautstärke-Regler
- Ansage des Schaffners und weite-
re Sounds (mit Mehrzugsystem)
- Fernbedienung der Sound-Funk-
tionen (mit Mehrzugsystem)
- Spannungsbegrenzungs-System
- Dampfentwickler
- automatisch in Fahrtrichtung wech-
selnde Beleuchtung
- Mehrzweck-Steckdose mit
Sicherung
- Länge: 475 mm
- Gewicht: 3650 g
DAS LGB-PROGRAMM
Zum Einsatz mit diesem Modell
schlagen wir folgende LGB-Artikel
vor:
- 31065 DR-Personenwagen
901-204
- 38074 DR-Personenwagen
901-202
- 41100 DR-Niederbordwagen, grau
- 42610 DR-Niederbordwagen,
2 Stück
- 43210 DR-Hochbordwagen 99-03-16
- 46354 DR-Güterwagen 99-02-02
- 65011 Standgeräusch-Strom- ver-
sorgung
Informationen über das komplette
LGB-Programm finden Sie im LGB-
Katalog.
BEDIENUNG
Betriebsarten
Das Modell hat einen vierstufigen
Betriebsarten-Schalter im Führer-
stand (Abb. 1, 2):
Position 0: Stromlos abgestellt
Position 1: Beleuchtung und Dampf-
entwickler eingeschaltet
Position 2: Lokmotoren, Dampfent-
wickler und Beleuchtung
eingeschaltet
Position 3: Lokmotoren, Dampf-
entwickler, Beleuchtung
und Sound eingeschaltet
(werkseitige Einstellung
bei Auslieferung)
Mehrzugsystem
Das Modell ist bereits werkseitig mit
Decoder on board für das LGB-
Mehrzugsystem ausgerüstet. Es
kann unverändert auf herkömmli-
chen analogen Anlagen oder mit dem
digitalen Mehrzugsystem eingesetzt
werden. Zum Einsatz mit dem LGB -
Mehrzugsystem ist das Modell auf
Lokadresse 03 programmiert. Infor-
mationen zum Programmieren der
Lokadresse finden Sie in den Anleit-
ungen der einzelnen MZS-Regler.
Beim Betrieb mit dem Mehrzug-
system können Funktionen der Lok
ferngesteuert werden. Über die
Beleuchtungstaste (“9”bei Handys)
wird die Lokbeleuchtung ein- und
ausgeschaltet. Über die Funktions-
tasten werden folgende Funktionen
betätigt:
1: Pfeife
2: Bremsgeräusch

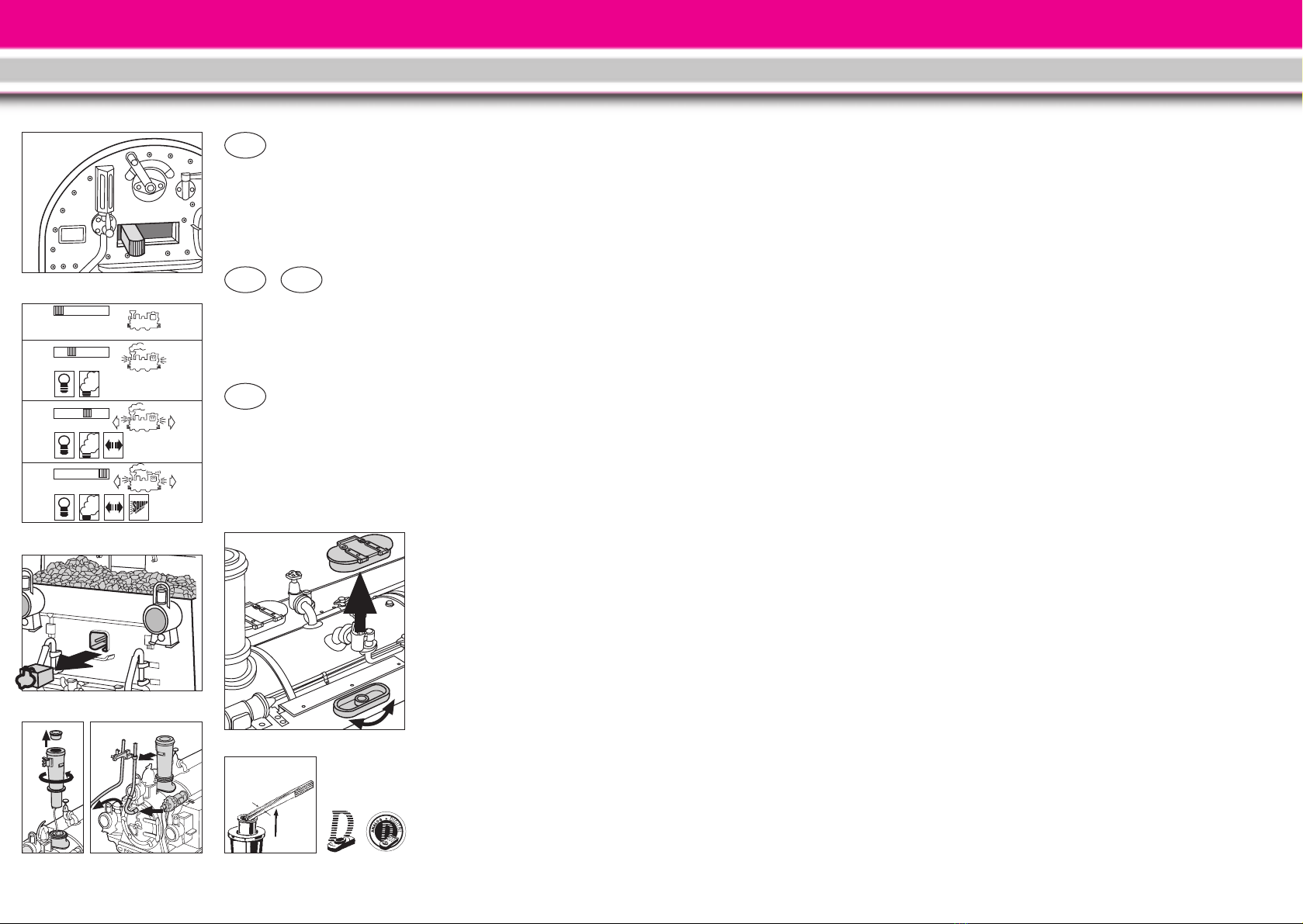

1, 2. Betriebsartenschalter
3. Mehrzweck-Steckdose
4. Lautstärkeregler
5. Sicherheitsabdeckung für
Dampfentwickler
6. Austauschen des Dampfentwicklers
1, 2. Power control switch
3. Multi-purpose socket
4. Volume control
5. Safety cover for smoke generator
6. Replacing the smoke generator
1, 2. Sélecteur d’alimentation
3. Douille àusages multiples
4. Commande de réglage du volume
sonore
5. Couvercle de sécuritépour généra-
teur de fumée
6. Remplacement du générateur de
fumée
D
GB
USA
F
01 2 3
01 2 3
01 2 3
01 2 3
2
0123
1
3
4
65

6
Glocke und Pfeife: Wenn die Lok
anfährt, ertönt die Pfeife. Glocke und
Pfeife können auch mit dem beilie-
genden LGB-Sound-Schaltmagneten
(17050) ausgelöst werden. Der
Schaltmagnet läßt sich zwischen die
Schwellen der meisten LGB-Gleise
klipsen.
Der Magnet befindet sich seitlich ver-
setzt unter dem eingeprägten LGB-
Logo. Plazieren Sie den Magneten
auf einer Seite, um die Pfeife aus-
zulösen, wenn die Lok diese Stelle
überquert. Bei Anordnung auf der
anderen Seite ertönt die Glocke.
Bremse: Wenn die Lok langsam
abgebremst wird, ertönt das Ge-
räusch der “kreischenden”Bremsen.
Für das Auslösen des Geräusches
benötigt man etwas Fingerspitzen-
gefühl.
Standgeräusch: Beim Betrieb mit
dem Mehrzugsystem hört man im
Stand das Überdruckventil, das Ge-
räusch des Kohleschaufelns und das
Rauschen des Dampfes im Kessel.
Um beim Analogbetrieb die Stand-
geräusche zu hören, mußeine gerin-
ge Spannung (ca. 6,5 Volt) an den
Gleisen anliegen. Drehen Sie dazu
den Regler auf eine Fahrstufe, in der
die Lok noch nicht anfährt, die Ge-
räusche jedoch bereits zu hören sind.
Hinweis: Um beim Analogbetrieb bei
ausgeschaltetem Trafo und bei Fahrt-
richtungswechseln Standgeräusche
zu erhalten, mußdie Standgeräusch-
Stromversorgung 65011 eingebaut
werden. Bei Fragen zum Einbau der
65011 wenden Sie sich bitte an Ihren
Fachhändler.
Hinweis: Das Modell ist mit einer
Anfahrverzögerung ausgerüstet,
damit die interessanten Standge-
räusche nachgebildet werden kön-
nen.
Achtung! Nicht mehrere Trieb-
fahrzeuge mit unterschiedlichem
Anfahrverhalten zusammenkuppeln,
da dies zu Getriebeschäden führen
kann.
Stromversorgung
Achtung! Um Sicherheit und Zu-
verlässigkeit zu gewährleisten, darf
das Modell nur mit LGB-Trafos und
Fahrreglern betrieben werden. Bei
Verwendung von anderen Trafos
wird Ihre Garantie ungültig.
Für dieses Modell einen LGB-Trafo
mit mehr als 1 A Fahrstrom einset-
zen. Weitere Informationen über die
LGB-Trafos und Fahrregler zur Ver-
wendung im Haus oder im Freien
und über das Mehrzugsystem finden
Sie im LGB-Katalog.
Achtung! Nach längerer Benutzung
kann Abrieb durch mechanische Teile
entstehen, der sich in Teppichen und
anderen Materialien festsetzt. Be-
denken Sie dies beim Aufbau der
Gleise. Bei Schäden übernimmt Ernst
Paul Lehmann Patentwerk keine
Haftung.
WARTUNG
Schwierigkeitsgrade der
Wartungsarbeiten
- Einfach
 - Mittel
- Fortgeschritten
Achtung! Bei unsachgemäßer
Wartung wird Ihre Garantie ungültig.
Um fachgerechte Reparaturleist-
ungen zu erhalten, wenden Sie sich
an Ihren Fachhändler oder an die
LGB-Service-Abteilung (siehe Auto-
risierter Service).
Hinweis: Für Experten gibt es weite-
re Wartungsanleitungen für viele
LGB-Artikel im Internet unter
www.lgb.de
Schmierung 
Die Achslager und die Lager des
Gestänges hin und wieder mit je
einem Tropfen LGB-Pflegeöl (50019)
ölen.
Reinigung 
Sie können das Gehäuse Ihres
Modells mit einem milden Rein-
igungsmittel reinigen. Das Modell
nicht in das Reinigungsmittel eintau-
chen.
Achtung! Das Modell ist mit Sound
ausgestattet. Der Lautsprecher darf
nicht direkt mit Wasser in Berührung
kommen.
Austauschen der Glühlampen 
Lampen (vorne und hinten oben):
Lampengehäuse vom Modell abzie-
hen. Eingesteckte Glühlampe aus
dem Sockel ziehen. Neue Glühlampe
einstecken. Modell wieder zusam-
menbauen.
Lampe (hinten unten): Den Ring
außen am Lampenglas entfernen.
Vorsichtig das Glas von der Laterne
hebeln. Mit einer Pinzette die einge-
steckte Glühlampe aus der Fassung
ziehen. Neue Glühlampe einsetzen.
Modell wieder zusammenbauen.
Innenbeleuchtung: Glühlampe mit
einer Pinzette aus der Fassung zie-
hen. Neue Glühlampe einstecken.
Austauschen des
Dampfentwicklers 
- Abdeckung aus dem Schornstein
ziehen (Abb. 5).
- Beschädigten Dampfentwickler
(Schornsteineinsatz) mit einer
Spitzzange oder einer Pinzette aus
dem Schornstein ziehen.
- Kabel durchtrennen.
- Kabel mit dem neuen Dampf-
entwickler verbinden. Dabei die abi-
solierten Kabelenden verdrehen
und isolieren (Abb. 6).
- Neuen Dampfentwickler in den
Schornstein schieben.
- Modell wieder zusammenbauen.
Austauschen des Haftreifens 
- Schraube vor dem hinteren Ge-
triebe lösen.
- Schraube an der hinteren Kupplung
entfernen.
- Die beiden Sechskantschrauben an
den hinteren Treibrädern entfernen
und die Treibstangen lösen.
- Hinteres Getriebe aus der Lok zie-
hen.
- Mit einen kleinen flachen
Schraubendreher den alten Haft-
reifen entfernen:
- Den alten Haftreifen aus der Rille
(Nut) im Treibrad hebeln.
- Vorsichtig den neuen Haftreifen
über das Rad schieben und in die
Rille (Nut) des Rads einsetzen.
- Überprüfen, daßder Haftreifen
richtig sitzt.
- Modell wieder zusammenbauen
Ersatzteile
50010 Dampf- und Reinigungsöl
50019 Pflegeöl
51020 Getriebefett
62201 Universalmotor mit kurzer
Welle
63120 Stromabnehmerkohlen mit
Hülsen, 8 Stück
(2 Packungen nötig)
63218 Schleifkontakte, 2 Stück
(2 Packungen nötig)
65853 Schornsteineinsatz, 5 V
68511 Steckglühlampe klar, 5 V,
10 Stück
69104 Haftreifen 37,5 mm,
10 Stück
7

Programmiert werden folgende CVs:
Register Belegung Bereich Werkseitige
Einstellung
CV 1 Lokadresse (00..22) [3]
CV 2 Anfahrspannung (0..255) [5]
Spannungswert bei Fahrstufe 1 - falls Lok erst in höherer
Fahrstufe anfährt, Wert erhöhen.
CV 3 Beschleunigung (1 = schnelle Beschleunigung,
255 = langsame B.) (1..255) [3]
CV 4 Verzögerung (1 = schnelles Bremsen,
255 = langsames Bremsen) (1..255) [3]
Hinweis: Bei Programmierung mit Universal-Handy 55015 werden die folgenden CVs durch
Eingabe des zu programmierenden Registers in CV 6 und dann Eingabe des Funktionswerts in
CV 5 programmiert (siehe Programmierbeispiel unten).
CV 5 Maximale Fahrpannung (1..255) [255]
Spannungswert für höchste Fahrstufe - wenn geringere
Höchstgeschwindigkeit gewünscht wird, Wert verringern.
CV 5 nach Eingabe von CV 6
Funktionswert im zu programmierenden Register
CV 6 CV-Nr. des zu programmierendes Register
CV 29 Konfiguration (0..23) [4]
Normale Fahrtrichtung:
4 = Analog und Digital, werks. programm. Fahrstufentabelle
0 = nur Digital, werkseitig programmierte Fahrstufentabelle
20 = Analog und Digital, vom Anwender programm.
Fahrstufentabelle
16 = nur Digital, vom Anwender programmierte
Fahrstufentabelle
Inverse Fahrtrichtung:
5 = Analog und Digital, werkseitig programmierte
Fahrstufentabelle
1 = nur Digital, werkseitig programmierte Fahrstufentabelle
21 = Analog und Digital, vom Anwender programm.
Fahrstufentabelle
17 = nur Digital, vom Anwender programmierte
Fahrstufentabelle
Bei "Analog und Digital" gilt:
- Lok kann sowohl auf digitalen als auch analogen
Anlagen eingesetzt werden.
Bei "nur Digital" gilt:
- Normale Fahrt auf Digitalgleis.
- Keine Fahrt auf Analoggleis.
CV 54 Übernahme-Funktion und Lastnachregelung (0..3) [2]
0 = Übernahme-Funktion aus, Lastnachregelung aus
1 = Übernahme-Funktion ein, Lastnachregelung aus
2 = Übernahme-Funktion aus, Lastnachregelung ein
3 = Übernahme-Funktion ein, Lastnachregelung ein
Übernahme-Funktion ein: Beim Betrieb mit 55015 kann
nach Anwählen der Lok die Reglerstellung 2 Sekunden
lang nachgeregelt werden, ohne daßdie Lok anhält
CV 55 Wiederherstellen des Auslieferungszustands
Eingabe von Funktionswert 55 = wichtige CVs werden
wieder auf die werkseitige Einstellung programmiert
98
ANLEITUNG FÜR
FORTGESCHRITTENE
MZS-Decoder on board
Programmieren der Funktionswerte
Zahlreiche Funktionen des Decoder
on board können individuell pro-
grammiert werden. Dazu werden
Funktionswerte in Registern (Con-
figuration Variables - CVs) mit einem
PC über das MZS-PC-Decoderpro-
grammiermodul 55045 programmiert.
Sie können die Funktionswerte auch
mit dem Universal-Handy 55015 pro-
grammieren.
Hinweise:
- Zum normalen Betrieb ist es nicht
notwendig, die Funktionswerte zu
ändern.
- Um bei Fehlprogrammierungen den
Auslieferungszustand der wichtig-
sten Register des MZS-Decoders
wieder zu programmieren, Funk-
tionswert 55 in Register CV 55 ein-
geben. Dabei wird auch die
Lokadresse wieder auf den werk-
seitigen Wert programmiert. Beim
Programmieren mit 55015 (in der
Anzeige erscheint “P --”) aufeinan-
der folgend 6, 5 und 5 eingeben
und rechte Pfeiltaste drücken. Die
Anzeige zeigt erneut “P --”: 5, 5 und
5 eingeben und nochmals rechte
Pfeiltaste drücken.

1110
CV 60 Lastnachregelung: Maximaler Nachregelfaktor (1..255) [10]
Legt maximale Erhöhung oder Verringerung des
Spannungswerts fest, der pro Zeiteinheit (aus CV 61)
nachgeregelt wird
ACHTUNG! Werkseitige Programmierung ist optimal an
LGB-Motoren angepaßt.
CV 61 Lastnachregelung: Nachregelgeschwindigkeit (0..255) [5]
Legt fest, wie oft pro Sekunde nachgeregelt wird - ob die
Lok auf Kurven und Steigungen sofort oder träge reagiert
CV 62 Lastnachregelung: Nachregelstärke (0..255) [255]
Begrenzt die Nachregelung auf eine maximale Abweichung
vom Sollwert. Bei besonders großen Belastungen des
Motors wird nur bis zu diesem Differenzwert nachgeregelt
- für realistischeren Betrieb, damit Loks z. B. bei Bergfahrt
nicht voll nachregeln.
CV 67 Fahrstufentabelle vom Anwender programmiert (0..255)
bis (siehe CV 29) Die Geschwindigkeitstabelle wird immer
CV 94 mit 28 Werten abgelegt, die in CV 67 bis CV 94
programmiert werden. Beim Betrieb mit dem LGB-MZS
wird jeder zweite Wert übersprungen (14 Fahrstufen).
Werkseitig programmierte Fahrstufentabelle:
7, 9, 11, 13, 16, 20, 24, 28, 32, 36, 42, 48, 54, 60, 68, 76,
84, 92,
102, 112, 124, 136, 152, 168, 188, 208, 230, 255
Vorgeladene Werte der programmierbaren Kurve:
8, 16, 24, 32, 40, 48, 56, 64, 72, 80, 88, 96, 104, 112,
120, 128,
136, 144, 152, 160, 168, 176, 184, 192, 208, 224, 240, 255
Hinweis: Fahrstufentabelle ist werkseitig programmiert
und braucht nicht verändert werden. Zum Programmieren
MZS-PC-Decoderprogrammiermodul 55045 verwenden.
Grundsätzliches beim
Programmieren mit Universal-
Handy 55015:
- Register CV 1 bis CV 4 können
direkt programmiert werden, indem
der gewünschte Funktionswert in
das betreffende Register eingetra-
gen wird.
- Für höhere CVs gilt:
- In Register CV 6 die Nummer des
zu programmierenden Registers
eintragen.
- In Register CV 5 dann der
gewünschte Funktionswert pro-
grammiert.
Programmierbeispiel:
Übernahme-Funktion einschalten
(Register CV 54 auf Funktionswert 3
programmieren).
Programmierablauf:
- Anzeige zeigt “P --”
- Register CV 6 wählen (Taste 6
drücken).
- 54 eingeben (zu programmierendes
Register).
- Programmierablauf auslösen (rech-
te Pfeiltaste drücken).
- Anzeige zeigt “P --”
- Register CV 5 wählen (Taste 5
drücken).
- 3 eingeben (zu programmierender
Funktionswert).
- Programmierablauf auslösen (rech-
te Pfeiltaste drücken).
Beim Programmieren mit 55045
werden alle Werte direkt program-
miert.
AUTORISIERTER SERVICE
Bei unsachgemäßer Wartung wird
Ihre Garantie ungültig. Um fachge-
rechte Reparaturleistungen zu erhal-
ten, wenden Sie sich an Ihren
Fachhändler oder an die LGB-
Service-Abteilung:
Ernst Paul Lehmann Patentwerk
Reparatur-Abteilung
Saganer Straße 1-5
D-90475 Nürnberg
DEUTSCHLAND
Tel.: [phone]
Telefax: (0911) 83707 70
Die Einsendung erfolgt zu Ihren
Lasten.
Hinweis: Informationen zur LGB und
zu LGB-Vertretungen in aller Welt fin-
den Sie im Internet unter www.lgb.de
VORSICHT! Dieses Modell ist nicht
für Kinder unter 8 Jahren geeignet.
Das Modell hat kleine, scharfe und
bewegliche Teile. Am Lokgestänge
besteht Quetsch- und Klemmgefahr!
Verpackung und Bedienungs-
anleitung aufbewahren.
Artikel, technische Daten und
Lieferdaten können sich ohne Voran-
kündigung ändern. Einige Artikel
sind nicht überall und über alle
Fachhändler erhältlich. Einige Ab-
bildungen zeigen Handmuster. LGB,
LGB of America, LEHMANN und der
LGB TOYTRAIN-Schriftzug sind ein-
getragene Marken der Firma Ernst
Paul Lehmann Patentwerk, Nürnberg,
Deutschland. Andere Marken sind
ebenfalls geschützt. © 2002 Ernst
Paul Lehmann Patentwerk.

1312
Position 3: Power to lights, smoke
generator, motors and sound (facto-
ry pre-set)
Multi-Train System
The model is equipped with a facto-
ry-installed onboard decoder for the
LGB Multi-Train System. It can be
used without modifications on ana-
log or digital layouts. For operation
with the Multi-Train System, the
model is programmed to loco
address 03. For information on pro-
gramming the loco address, see the
instructions for various MTS compo-
nents.
When operating with the Multi-Train
System, you can remotely control the
loco’s functions. Press the lighting
button (“9”with remotes) to turn the
loco lights on or off. Press the func-
tion buttons to control the following
functions:
1: Whistle
2: Brake sound
3: Bell
4: Conductor announcement:
"Verehrte Fahrgäste: Bitte einsteigen
und Türen schließen. Vorsicht bei der
Abfahrt des Zuges!" (Dear passen-
gers: Please board and close the
doors. Be careful when the train
leaves!)
5: Injector sound
6: Generator sound
7: Smoke generator off/on
8: Sound off/on
With a Loco Remote or Universal
Remote, press the numbered loco
function buttons. With an MTS Train
Mouse, press the loco function but-
ton the matching number of times.
For example, to trigger the bell, press
button “3”on the Loco Remote or
Universal Remote. If you are using a
Train Mouse, press the function but-
ton three times to trigger the bell.
When operating with the Multi-Train
System, the loco features a “Back-
EMF”function. This keeps the motor
speed constant (and under normal
conditions the loco speed), even
when the load of the loco changes,
for example, in curves or on grades.
This feature does not work at top
speed, because additional voltage
must be available to overcome any
added load.
If desired, numerous functions of the
onboard decoder, such as accelera-
tion, braking, direction of travel and
many others, can be programmed
using a PC and the 55045 MTS PC
Decoder Programming Module (see
Instructions for advanced users).
These functions also can be pro-
grammed with the 55015 Universal
Remote.
Lighting
This model features directional light-
ing. The model has a "flat" multi-pur-
pose socket, with a removable cover,
on the rear wall (Fig. 3). This socket
can be used to provide track power
to LGB cars with lighting or sound
electronics.
To remove the cover of the socket,
pull it straight out. If the cover is
tight, gently use a small straight
screwdriver to pry it out. (Do not pull
out the rectangular outer housing.)
Smoke Generator
This model is equipped with a smoke
generator. A small supply of LGB
Smoke and Cleaning Fluid is included
with this model. For best operation,
fill the generator halfway with fluid. If
the generator is overfilled, it will not
convert the fluid into smoke.
Attention! Only use LGB Smoke and
Cleaning Fluid (50010). Other fluids
may damage your locomotive.
21842
DR Steam Loco 99 1568-7,
Sound
THE PROTOTYPE
The Königlich Sächsischen Staats-
eisenbahnen (Royal Saxonian State
Railways) operated more than 150
km (94 miles) of 750 mm tracks to
reach the mountainous industrial
regions of Saxonia in central
Germany. First attempts with articu-
lated Fairlie and Klose locomotives
failed, but the Meyer locomotives
were a great success. Starting in
1892, 96 of these unusual locomo-
tives were purchased, making them
the largest class of Meyer locomo-
tives ever built. Both drivetrains are
articulated, with the exhaust of the
rear high pressure cylinders power-
ing the front drivetrain.
After the Saxonian railways were
incorporated into the Deutsche
Reichsbahn, the locomotives were
used on other narrow gauge lines,
too, for example, on the Baltic island
of Rügen. In the 1950s, 22 of the
locomotives were rebuilt extensively
at the Görlitz shops, where they
received new boilers, frames and
cylinders. Today, some of these
unusual locomotives operate on
museum railways.
THE MODEL
This detailed replica features:
- weather-resistant construction
- factory-installed onboard decoder
for MTS and analog operation
- four-way power control switch
- two protected gearboxes with
seven-pole Bühler motors
- eight powered wheels
- one traction tire
- twelve power pickups
- digital electronic sound:
- synchronized steam chuffs
- bell and whistle sounds
- brake sounds
- safety valve and steam sounds
- coal shoveling sound
- volume control
- remote control of sound features
(with Multi-Train System)
- voltage stabilization circuit
- smoke generator
- automatic directional lanterns
- one multi-purpose socket with cir-
cuit breaker
- length: 475 mm (18.7 in)
- weight: 3650 g (8.0 lb)
THE PROGRAM
With this model, we recommend the
following items:
- 31065 DR Passenger Car, 901-204
- 38074 DR Passenger Car, 901-202
- 41100 DR Low-Side Gondola, Gray
- 42610 DR Low-Side Gondolas, 2
pieces
- 43210 DR High-Side Gondola, 99-
03-16
- 46354 DR Boxcar, 99-02-02
- 65011 Sound Unit Power Storage
For information on the complete LGB
program, see the LGB catalog.
OPERATION
Operating Modes
This model has a four-way power
control switch mounted in the cab
(Fig. 1, 2):
Position 0: All power off
Position 1: Power to lights and
smoke generator
Position 2: Power to motors, lights
and smoke generator
GB
USA

1514
Attention! Improper service will void
your warranty. For quality service,
contact your authorized retailer or an
LGB factory service station (see
Authorized Service).
Hint: Additional expert instructions
for many LGB products are available
at www.lgb.com.
Lubrication 
The axle bearings and the side rod
ends should be lubricated occasion-
ally with a small amount of LGB
Maintenance Oil (50019).
Cleaning 
This model can be cleaned externally
using a mild detergent and gentle
stream of water. Do not immerse this
model.
Attention! This model is equipped
with sound electronics. Do not
expose the speaker directly to water.
Replacing the light bulbs 
Lights (front, upper rear): Pull the
lantern housing away from the
model. Remove and replace the bulb.
Reassemble.
Lights (lower rear): Remove the ring
around the lantern lens. Carefully pry
the lens away from the lantern. Using
tweezers, remove and replace the
bulb. Reassemble.
Cab light: Using tweezers, remove
and replace the bulb.
Replacing the smoke generator 
- Pull the safety cover out of the
smoke stack (Fig. 5).
- Use pliers or tweezers to pull the
old smoke generator out of the
stack.
- Cut the wires to the old generator
and attach them to the replacement
generator.
- Insulate the connections and push
the replacement generator into the
stack (Fig. 6).
- Reassemble.
Replacing the traction tire 
- Remove the screw in front of the
rear gearbox.
- Remove the screw on the rear cou-
pler.
- Remove the hex screw on the rear
drive rod and take the drive rod off
the wheel.
- Pull the rear gearbox out of the
sideframe
- Use a small, straight-blade screw-
driver to pry the old traction tire out
of the wheel groove.
- Use a small, straight-blade screw-
driver to gently pry the new traction
tire into the wheel groove.
- Make sure that the traction tire is
seated properly in the wheel
groove.
- Reassemble.
Maintenance parts
50010 Smoke and Cleaning Fluid
50019 Maintenance Oil
51020 Gear Lubricant
62201 Standard Motor with Short
Shaft
63120 Brushes, Assembled,
14mm and 16mm, 8 pieces
63218 Standard Pick-Up Shoes,
2 pieces
65853 Smoke Generator, 5V
68511 Plug-In Bulb, Clear, 5V,
10 pieces
69104 Traction Tire, 37.5mm,
10 pieces
Attention! Never touch the heating
element in the center of the smoke
generator. It is hot and fragile.
Hint: The smoke generator can be
run “dry”without smoke fluid.
Sound
This model features a digital elec-
tronic sound system. The volume
control is located under the left water
hatch. Pull up the water hatch to
remove it. Then you can adjust the
volume (Fig. 4)
All sound features described below
also can be controlled directly with
the LGB Multi-Train System (see
Multi-Train System).
Bell and whistle: The whistle sounds
automatically when the locomotive is
started.
The bell and whistle also can be trig-
gered using the LGB Sound Trigger
Magnet (17050) included with this
model. The 17050 snaps between
the ties of most LGB track sections.
The magnet in the 17050 is under the
LGB logo. If the contact is installed
with the logo on one side of the
track, it will trigger the whistle as the
model passes. If the contact is
reversed, it will trigger the bell.
Brake: To trigger the “squealing”
brake sound, reduce the model’s
speed slowly. This requires a skilled
hand and a little practice.
Standing sounds: With the Multi-
Train System, you hear the safety
valve, coal shoveling and the boiler
sounds while the loco is standing.
To hear the standing sounds with
analog operation, a low voltage
(approx. 6.5 volts) must be main-
tained on the tracks. Turn the throttle
to a low setting so that the loco does
not yet start, but you can hear the
sounds.
Hint: To obtain standing sounds with
analog operation while the throttle is
turned off and when reversing the
locomotive's direction, the 65011
Sound Unit Power Storage must be
installed. For questions regarding the
installation of the 65011, please con-
tact your authorized retailer.
Hint: This model is equipped with a
starting delay circuit. This enables
the model to produce standing
sounds while it is stopped.
Attention! Do not connect this model
to other locomotives with different
starting characteristics. This can
damage the internal gearing.
Power Supply
Attention! For safety and reliability,
operate this model with LGB power
supplies (transformers, power packs
and controls) only. The use of non-
LGB power supplies will void your
warranty.
Use this model with LGB power sup-
plies with an output of more than 1
amp. For more information on LGB
power supplies for indoor, outdoor
and multi-train operation, see the
LGB catalog.
Attention! After extended operation,
this model may leave carbon dust or
other debris around the track. This
dust and debris can stain carpet and
other materials. Consider this when
setting up your layout. Ernst Paul
Lehmann Patentwerk and LGB of
America are not liable for any dam-
ages.
SERVICE
Do-It-Yourself Service Levels
Level - Beginner
Level - Intermediate
Level - Advanced

1716
You can program the following registers:
Register Function Available Factory
values pre-set
CV1 Loco address (00..22) [3]
CV2 Starting voltage (0..255) [5]
voltage for speed setting 1 - if loco starts only at a higher
speed setting, increase value.
CV3 Acceleration (1 = fast, 255 = slow) (1..255) [3]
CV4 Braking (1 = fast, 255 = slow) (1..255) [3]
Hint: When programming with the 55015 Universal Remote, the following CVs are pro-
grammed by input of the number of the desired CV in CV6 and then input of the desired func-
tion value in CV5 (see example below).
CV5 Max. voltage (1..255) [255]
Voltage for highest speed step - if a lower top speed is
desired, decrease value.
CV5 after input of CV6
function value for CV to be programmed
CV6 CV to be programmed
CV29 Configuration [4]
Normal direction:
4 = Analog and digital, factory-programmed speed steps
0 = Digital only, factory-programmed speed steps
20 = Analog and digital, user-programmed speed steps
16 = Digital only, user-programmed speed steps
Reversed direction:
5 = Analog and digital, factory-programmed speed steps
1 = Digital only, factory-programmed speed steps
21 = Analog and digital, user-programmed speed steps
17 = Digital only, user-programmed speed steps
With "Analog and digital:”
- Loco can operate on analog and digital layouts
With “Digital Only:”
- Normal operation on digital layouts.
- Operation on analog layouts not possible.
CV54 Hand-off function and “Back-EMF”(0..3) [2]
0 = hand-off function off, Back-EMF off
1 = hand-off function on, Back-EMF off
2 = hand-off function off, Back-EMF on
3 = hand-off function on, Back-EMF on
Hand-off function on: When operating with 55015, you can
adjust direction and speed for two seconds after selecting a
moving loco without causing the loco to stop.
CV55 Reset of most programmed CVs
55 = most important CVs are reset to the factory pre-set
values
CV60 Back-EMF: Max. adjustment factor (0: small, 255: large) (1..255) [10]
Specifies the max. increase or decrease of voltage applied
during each time interval (programmed in CV61)
Attention! The factory pre-set values of CV60 and CV61 are
optimized for LGB motors.
CV61 Back-EMF: Adjustment frequency (0: often, 255: seldom) (0..255) [5]
Specifies how often per second the motor voltage is adjusted
- accordingly, the loco will react to curves and grades
immediately or with a short delay
INSTRUCTIONS FOR ADVANCED
USERS
MTS Onboard Decoder
Programming functions
You can program numerous func-
tions of the onboard decoder to suit
your requirements. If you want to do
this, program the “function values”
in “registers”(CVs) using a PC and
the 55045 MTS PC Decoder
Programming Module. You can also
program the function values using a
55015 Universal Remote.
Hints:
- For normal operation, it is not nec-
essary to change the function val-
ues.
- If programming results in unsatis-
factory operation, you can repro-
gram the factory pre-set values of
most important CVs: Program reg-
ister CV55 to function value 55.
This also reprograms the loco
address to the factory pre-set
value.
To reprogram the factory pre-set
function values with the 55015 (dis-
plays shows “P --”) input 6, 5, and 5
and press the right arrow button. The
display shows “P --”again: Input 5,
5, and 5 and press the right arrow
button again.

1918
General programming procedure
with 55015 Universal Remote:
- Registers CV1 through CV4 can be
programmed directly by program-
ming the desired function value in
the register.
- To program higher CVs:
- In register CV6, input the number
of the register you want to pro-
gram.
- Then input the desired function
value in register CV5.
Example:
Set hand-over function to ON (pro-
gram register CV54 to function value
3).
To program:
- Display shows “P --”
- Select register CV6 (press 6).
- Input 54 (register you want to pro-
gram).
- Execute programming (press right
arrow button).
- Display shows “P --”
- Select register CV5 (press 5).
- Input 3 (selected function value)
- Execute programming (press right
arrow button).
When programming with the 55045,
all function values are programmed
directly.
AUTHORIZED SERVICE
Improper service will void your war-
ranty. For quality service, contact
your authorized retailer or one of the
following LGB factory service sta-
tions:
Ernst Paul Lehmann Patentwerk
Reparatur-Abteilung
Saganer Strasse 1-5
D-90475 Nürnberg
GERMANY
Telephone: [phone]
Fax: [phone]
LGB of America
Repair Department
6444 Nancy Ridge Drive
San Diego, CA 92121
USA
Telephone: [phone]
Fax: [phone]
You are responsible for any shipping
costs, insurance and customs fees.
Hint: Information on LGB products
and LGB representatives around the
world is available online at
www.lgb.com
CAUTION! This model is not for chil-
dren under 8 years of age. This
model has small parts, sharp parts
and moving parts. The locomotive
drive rods can pinch and bind. Save
the supplied packaging and instruc-
tions.
Products, specifications and avail-
ability dates are subject to change
without notice. Some products are
not available in all markets and at all
retailers. Some products shown are
pre-production prototypes. LGB,
LGB of America, LEHMANN and the
LGB TOYTRAIN logotype are regis-
tered trademarks of Ernst Paul
Lehmann Patentwerk, Germany.
Other trademarks are the property of
their owners. © 2002 Ernst Paul
Lehmann Patentwerk.
CV62 Back-EMF: Max. Adjustment (0: small, 255: max.) (0..255) [255]
Limits the total adjustment in motor voltage. If there is a very
large load on the motor, the adjustment will not exceed this
value - for more realistic operations, so that locos will slow a
bit on grades.
CV67 Speed steps programmed by user (see CV29): (0..255)
to 28 speed steps are programmed in CV67 to CV94.
CV94 With LGB MTS, every second value is skipped (14 speed steps).
Factory pre-set speed steps:
7, 9, 11, 13, 16, 20, 24, 28, 32, 36, 42, 48, 54, 60, 68, 76, 84,
92, 102, 112, 124, 136, 152, 168, 188, 208, 230, 255
Pre-set values for user-programmable speed steps:
8, 16, 24, 32, 40, 48, 56, 64, 72, 80, 88, 96, 104, 112, 120, 128,
136, 144, 152, 160, 168, 176, 184, 192, 208, 224, 240, 255
Hint: The speed steps are factory pre-set and programming is
not necessary. Use the 55045 MTS PC Decoder Programming
Module for programming.

2120
43210 Wagon-tombereau du DR,
99-03-16
46354 Wagon couvert du DR,
99-02-02
65011 Alimentation générateur d’ef-
fets sonores
Se reporter au catalogue général LGB
pour des renseignements sur le pro-
gramme LGB complet.
FONCTIONNEMENT
Modes opératoires
Ce modèle est équipéd’un sélecteur
d’alimentation àquatre positions
situédans la cabine (figures 1, 2) :
Position 0 : Alimentation coupée
Position 1 : Alimentation de l’éclaira-
ge et du générateur de fumée
Position 2 : Alimentation des
moteurs, de l’éclairage
et du générateur de
fumée
Position 3 : Alimentation de l’éclaira-
ge, du générateur de
fumée, des moteurs et
du système d’effets
sonores (position d’ori-
gine usine)
Système multitrain
Ce modèle est équipéd’un décodeur
embarquéde série pour le système
multitrain LGB. Il peut être utilisé
sans modification sur les réseaux
analogiques ou numériques. Pour
utilisation avec le système multitrain,
le modèle réduit est programméà
l’adresse de locomotive 03. Pour des
renseignements sur la façon de pro-
grammer l’adresse de locomotive,
consulter les fiches d’instructions
des divers éléments du système mul-
titrain.
Les fonctions de la locomotive peu-
vent être télécommandées lorsque
cette dernière est uitilisée avec le
système multitrain. Appuyer sur le
bouton d’allumage («9»sur les télé-
commandes) pour allumer et éteind-
re l’éclairage.
Appuyer sur les boutons de fonction
pour commander les fonctions sui-
vantes :
1.Coups de sifflet
2.Bruit du freinage
3.Cloche
4.Annonce du chef de train :
«Verehrte Fahrgäste :Bitte einsteigen
und Türenschliessen. Vorsicht bei
der Abfahrt des Zuges !»(Mesdames
et Messieurs les voyageurs :En voitu-
re, attention àla fermeture des por-
tières. Le train va partir !)
5.Bruit de l’injecteur
6.Bruit de la génératrice
7.Marche/arrêt générateur de fumée
8.Marche/arrêt effets sonores
Sur la télécommande universelle ou
la télécommande pour locomotive,
appuyer sur le bouton de fonction
numéroté. Si vous utilisez une souris
de commande SMT, appuyez sur le
bouton de fonction le nombre de fois
correspondant àla fonction. Par
exemple, pour déclencher le bruit de
la cloche, appuyer sur le bouton «3»
sur la télécommande universelle ou
sur la télécommande pour locomoti-
ve. Si vous utilisez une souris de
commande, appuyer trois fois sur le
bouton de fonction.
La locomotive possède une fonction
de force contre-électromotrice
(FCEM) lorsqu’elle est utilisée avec le
système multitrain. Cette fonction
permet de conserver constante la
vitesse du moteur (ainsi que la vites-
se de la locomotive en conditions
normales), même lorsque la charge
de la locomotive change, comme par
exemple en virage ou sur une pente.
Cette caractéristique ne fonctionne
pas àla vitesse maximale, car une
tension plus forte est nécessaire
pour tenir compte de toute charge
supplémentaire.
21842
Locomotive àvapeur du DR,
99 1568-7, avec effets sonores
LE PROTOTYPE
Le Königlich Sächsischen Staats-
eisenbahnen (Chemins de fer natio-
naux du Royaume de Saxe) exploitait
un réseau de plus de 150 km (94
miles) de voies de 750 mm vers les
régions industrielles des montagnes
de Saxe, au centre de l’Allemagne.
Les premières tentatives d’utilisation
de locomotives articulées furent un
échec avec les Fairlie et Klose, mais
les locomotives Meyer connurent un
franc succès. Le Chemin de fer fit
l’acquisition, àpartir de 1892, de 96
de ces locomotives de conception
non classique ; ces machines furent
les locomotives Meyer les plus impo-
santes jamais construites. Les deux
groupes moteurs étaient articulés,
avec l’échappement des cylindres à
haute pression arrière propulsant le
groupe moteur avant.
Après la fusion des Chemins de fer
de Saxe avec le Deutsche
Reichsbahn, les locomotives furent
remises en service sur d’autres
lignes àvoie étroite, comme, par
exemple, sur l’île de Rügen sur la
mer Baltique. Au cours des années
1950, 22 de ces locomotives furent
pratiquement reconstruites aux ate-
liers Görlitz, elles furent équipées
d’un nouveau châssis, de nouveaux
cylindres et de chaudières neuves.
On peut toujours voir de nos jours
certaines de ces locomotives àl’allu-
re inhabituelle sur des lignes de
musée.
LE MODÈLE RÉDUIT
Cette fidèle reproduction présente les
caractéristiques suivantes :
- construction résistant aux intempé-
ries
- décodeur embarquéde série pour
utilisation sur réseaux analogiques
et réseaux gérés par le système
multitrain
- sélecteur d’alimentation àquatre
positions
- deux boîtes de vitesses cuirassées
avec moteurs Bühler àsept pôles
- huit roues motrices
- un pneu de traction
- douze capteurs de courant
- un système d’effets sonores
électronique numérique :
- bouffées de fumée synchronisées
- coups de cloche et bruit du sifflet
- bruit des freins
- bruit du clapet de sécuritéet siffle-
ment de la vapeur
- bruit du pelletage du charbon
- réglage du volume sonore
- télécommande des effets sonores
(avec le système multitrain)
- un circuit de stabilisation de tension
- un générateur de fumée
- des feux qui s’allument automati-
quement suivant le sens de la mar-
che
- une douille àusages multiples avec
disjoncteur
- longueur : 475 mm (18,7 po)
- poids : 3650 g (8 lb)
LE PROGRAMME
Nous recommandons d’utiliser les
modèles réduits suivants avec ce
modèle :
31065 Voiture du DR, 901-204
38074 Voiture du DR, 901-202
41100 Wagon découvert àbords bas
du DR, gris
42610 Wagons àbords bas du DR,
2 unités
F

De nombreuses fonctions du déco-
deur embarquépeuvent être pro-
grammées àla demande, comme par
exemple l’accélération, le freinage, le
sens de la marche, etc, au moyen
d’un OP et du module de program-
mation de décodeur pour OP SMT
55045 (se reporter à«Instructions
pour experts»). Ces fonctions peu-
vent également être programmées à
partir de la télécommande universel-
le 55015.
Éclairage
Ce modèle est équipéd’un éclairage
qui s’allume automatiquement sui-
vant le sens de la marche. Il possè-
de une douille àusages multiples
«plate»avec couvercle amovible
située sur la cloison arrière (figure
3). Cette douille peut être utilisée
pour fournir l’alimentation électrique
de la voie aux voitures LGB munies
d’une électronique d’éclairage ou de
son.
Pour enlever le couvercle de la
douille, tirez simplement dessus. S'il
ne sort pas, utilisez un petit tournevis
droit pour le plier légèrement. (Ne
sortez pas le logement extérieur rec-
tangulaire).
Générateur de fumée
Ce modèle est équipéd’un généra-
teur de fumée. Une petite quantitéde
liquide fumigène dégraissant LGB est
fournie avec le modèle réduit. Pour
obtenir de meilleurs résultats, rem-
plir àmoitiéle générateur de produit,
s’il est trop plein, le générateur ne
pourra transformer le liquide en
fumée.
Attention ! N’utiliser que du liquide
fumigène dégraissant LGB (50010).
D’autres produits risquent d’endom-
mager la locomotive.
Attention ! Ne jamais toucher l’élé-
ment chauffant situéàla partie cen-
trale du générateur de fumée car il
est chaud et fragile.
Conseil : Le générateur de fumée
peut fonctionner «à sec»sans liqui-
de.
Effets sonores
Ce modèle est équipéd’un système
d’effets sonores électronique numé-
rique. La commande de puissance
est située sous la trappe du réservoir
d’eau gauche. Tirer sur la trappe
pour la sortir et accéder àla com-
mande de réglage du volume sonore
(figure 4).
Tous les effets sonores décrits ci-
dessous peuvent également être
déclenchés directement par le systè-
me multitrain LGB (voir Système
multitrain).
Cloche et sifflet : Le sifflet se fait
entendre automatiquement dès que
la locomotive démarre.
La cloche et le sifflet peuvent égale-
ment être déclenchés par l’aimant
commutateur de son LGB (17050)
fourni. L’accessoire 17050 se met en
place entre les traverses de la plupart
des sections de voie LGB.
L’aimant de l’accessoire 17050 se
trouve sous le logo LGB. Si le
contact est installéavec le logo d’un
côtéde la voie, il déclenchera le sif-
flet au passage du modèle réduit. Si
le contact est installéavec le logo de
l’autre côtéde la voie, il déclenchera
la cloche.
Freins : Pour déclencher le «grince-
ment»des freins, il faut réduire len-
tement la vitesse du modèle réduit. Il
suffit d’une main habile et d’un peu
d’entraînement.
Bruits àl’arrêt : Avec le système
multitrain, le bruit du clapet de sécu-
rité, du pelletage du charbon et le
bruit de la chaudière se font entend-
re après l’arrêt de la locomotive.
En fonctionnement analogique, pour
entendre les bruits àl’arrêt, il faut
maintenir une tension faible (environ
6,5 volts). Placer la commande de
réglage de vitesse en début de cour-
se de sorte que la locomotive ne
démarre pas mais que les bruits à
l’arrêt puissent se faire entendre.
Conseil : Pour entendre les bruits à
l’arrêt en fonctionnement analogique
alors que la commande de réglage de
vitesse est au zéro et lorsque l’on
change le sens de la marche de la
locomotive, il faut installer l’acces-
soire 65011 Alimentation générateur
d’effets sonores. Veuillez entrer en
rapport avec votre revendeur agréé
pour toutes questions relatives à
l’installation de l’accessoire 65011.
Conseil : Ce modèle est équipéd’un
circuit de temporisation au démarra-
ge, ce qui permet de produire des
bruits àl’arrêt .
Attention : Ne pas accoupler ce
modèle réduit àd’autres locomotives
ayant des caractéristiques de démar-
rage différentes.
Blocs d’alimentation
Attention ! Pour des raisons de
sécuritéet de fiabilité, n'utiliser que
les blocs d’alimentation LGB (trans-
formateurs, groupes d’alimentation
et commandes) pour faire fonction-
ner ce modèle réduit. L’utilisation de
blocs d’alimentation autres que les
blocs d’alimentation LGB rendra la
garantie nulle et non avenue.
Pour ce modèle, utiliser un bloc d’a-
limentation LGB de sortie supérieu-
re à1 A. Se reporter au catalogue
général LGB pour des renseigne-
ments complémentaires au sujet des
blocs d’alimentation LGB pour utili-
sation àl’intérieur, àl’extérieur et
pour le système multitrain.
Attention ! Après un certain temps,
ce modèle réduit peut laisser des tra-
ces de carbone ou d’autres débris
autour des voies. Cette poussière et
ces débris peuvent tacher les tapis et
autres matériaux. Pensez-y lors de la
création de votre réseau. Ernst Paul
Lehmann Patentwerk et LGB of
America ne sauraient être tenus pour
responsables pour quelque domma-
ge que ce soit.
ENTRETIEN
Entretien par l’acheteur
Niveau –Débutant
Niveau –Intermédiaire
Niveau –Expert
Attention ! Un entretien inadéquat
rendra la garantie nulle. Veuillez ent-
rer en contact avec votre revendeur
ou avec un centre d’entretien LGB
(voir Centres d’entretien autorisés).
Conseil : Des instructions supplé-
mentaires d’expert pour beaucoup de
produits LGB sont disponibles en
ligne àwww.lgb.com
Lubrification 
Les roulements des essieux et les
articulations des bielles d'accouple-
ment doivent être lubrifiés de temps
àautre avec une goutte d’huile de
nettoyage LGB (50019).
Nettoyage 
Nettoyer l’extérieur du modèle réduit
avec de l’eau sous faible pression et
un détersif léger. Ne pas immerger le
modèle réduit dans l’eau.
2322

Attention ! Ce modèle réduit est
équipéd’un système d’effets sonores
électronique. Ne pas asperger d’eau
le haut-parleur.
Remplacement des ampoules 
Feux avant et arrière supérieur :
Déposer la lanterne du modèle
réduit. Enlever et remplacer l’ampou-
le. Remonter le tout.
Feu arrière inférieur : Déposer l’an-
neau de la lentille de la lanterne.
Sortir avec précaution la lentille de la
lanterne. Àl’aide de pincettes, enle-
ver et remplacer l’ampoule.
Remonter le tout.
Éclairage de la cabine : Enlever et
remplacer l’ampoule en utilisant des
pincettes.
Remplacement du générateur de
fumée
- Enlever le couvercle de sécuritéde
la cheminée (figure 5).
- Utiliser des pinces ou des pincettes
pour extraire le vieux générateur de
fumée de la cheminée.
- Couper les fils du vieux générateur
de fumée et les raccorder au nou-
veau générateur.
- Isoler les connexions électriques et
enfoncer le nouveau générateur de
fumée dans la cheminée (figure 6).
- Remonter le tout.
Remplacement du pneu de
traction 
- Enlever la vis située àl’avant de la
boîte de vitesses arrière.
- Enlever la vis du dispositif d’attela-
ge arrière.
- Enlever la vis àtête hexagonale de
la bielle d’entraînement arrière et
déposer la bielle d’entraînement de
la roue.
- Sortir la boîte de vitesses arrière du
châssis latéral.
- Utiliser un petit tournevis àlame
droite pour remplacer le pneu de
traction :
- Sortir avec précaution le vieux pneu
de la gorge de la roue.
- Placer avec précaution le pneu neuf
dans la gorge de la roue.
- S’assurer que le pneu de traction
est bien assis dans la gorge de la
roue.
- Remonter le tout.
Pièces de rechange et produits
d’entretien
50010 Liquide fumigène dégrais-
sant
50019 Huile de nettoyage
51020 Pâte lubrifiante
62201 Moteur universel avec arbre
court
63120 Balais montés, 14 mm,
16 mm, 8 unités
63218 Patins capteurs standard,
2 unités
65853 Générateur de fumée, 5 V
68511 Ampoules enfichables, clai-
res, 5 V, 10 unités
69104 Pneu de traction, 37,5 mm,
10 unités
INSTRUCTIONS POUR EXPERTS
Décodeur embarquéSMT
Programmation des fonctions
Vous pouvez programmer de nom-
breuses fonctions du décodeur
embarquéàla demande. Pour ce
faire, programmer les «valeurs de
fonction»dans les «registres»(CV)
au moyen d’un OP et du module de
programmation de décodeur pour
OP SMT 55045. Vous pouvez égale-
ment programmer les valeurs de
fonction au moyen de la télécom-
mande universelle 55015.
Conseils :
- Il est inutile de changer les valeurs
de fonction en utilisation normale.
- Si la programmation ne donne pas
de résultats satisfaisants, vous
pouvez reprogrammer les valeurs
attribuées par l’usine aux princi-
paux CV.
Programmer le registre CV55 àla
valeur de fonction 55. Cette opéra-
tion reprogramme l’adresse de loco-
motive àla valeur attribuée par l’usi-
ne.
Pour reprogrammer les valeurs de
fonction attribuées par l’usine au
moyen de la télécommande univer-
selle 55015 (l’afficheur indique «P_
_»), entrer 6,5 et 5 et appuyer sur le
bouton flèche àdroite. L’afficheur
indique de nouveau «P_ _»: Entrer
5,5 et 5 et appuyer de nouveau sur le
bouton flèche àdroite.
2524

Vous pouvez programmer les registres suivants :
Registre Fonction Valeurs Valeur
disponibles usine
CV1 Adresse de la locomotive (00...22) [3]
CV2 Tension au démarrage
Tension pour réglage de vitesse 1 –Si la loco démarre àun
réglage de vitesse plus élevé, augmenter la valeur. (0...255) [5]
CV3 Accélération (1 = rapide, 255 = lente) (1...255) [3]
CV4 Freinage (1 = rapide, 255 = lent) (1...255) [3]
Conseil : Lorsque la programmation se fait àpartir de la télécommande universelle 55015, la
programmation des registres suivants se fait en entrant le numéro du registre choisi dans CV6
et en entrant la valeur de fonction choisie dans CV5 (voir exemple ci-dessous).
CV5 Tension maximale
Tension pour réglage de vitesse le plus haut. Diminuer la valeur si
vitesse maximale plus lente désirée. (1...255) [255]
CV5 Après entrée dans CV6
Valeur de fonction pour registre àprogrammer.
CV6 Registre àprogrammer
CV29 Configuration
Sens normal de la marche (marche avant ):
4 = analogique et numérique, réglages de vitesse
programmés par l’usine.
0 = numérique uniquement, réglages de vitesse programmés
par l’usine.
20 = analogique et numérique, réglages de vitesse
programmés par l’utilisateur.
16 = numérique uniquement, réglages de vitesse
programmés par l’utilisateur.
Sens inverse de la marche (marche arrière) :
5 = analogique et numérique, réglages de vitesse
programmés par l’usine.
1 = numérique uniquement, réglages de vitesse
programmés par l’usine.
21 = analogique et numérique, réglages de vitesse
programmés par l’utilisateur.
17 = numérique uniquement, réglages de vitesse
programmés par l’utilisateur.
En mode «analogique et numérique»:
-La locomotive peut être utilisée sur les réseaux analogiques
et sur les réseaux numériques.
En mode «numérique uniquement»:
-Fonctionnement normal sur les réseaux numériques.
-Fonctionnement impossible sur les réseaux analogiques. [4]
CV54 Fonctions Transfert de contrôle et «FCEM»
0 = Fonctions Transfert de contrôle hors service, FCEM hors
service.
1 = Fonctions Transfert de contrôle en service, FCEM hors
service.
2 = Fonctions Transfert de contrôle hors service, FCEM en
service.
3 = Fonctions Transfert de contrôle en service, FCEM en
service.
Fonction Transfert de contrôle en service :
Lorsque vous utilisez la télécommande universelle 55015,
vous pouvez changer le sens de la marche et la vitesse
pendant deux secondes après sélection d’une locomotive en
mouvement sans arrêter la locomotive. (0...3) [2]
CV55 Réinitialisation de la plupart des registres programmés
55 = Les registres les plus importants sont réinitialisés àla
valeur attribuées par l’usine.
CV60 FCEM : Facteur de compensation de maxima
(0 : petit, 255 grand)
Spécifie l’augmentation maximale ou la diminution maximale
de la tension appliquée pendant chaque intervalle de temps
(programmée dans CV61).
Attention ! Les valeurs de CV60 et CV61 attribuées par
l’usine sont optimisées pour les moteurs LGB. (1...255) [10]
CV61 FCEM : Fréquence de réglage (0 : souvent, 255 : rarement)
Spécifie le nombre de réglages par seconde de la tension du
moteur, en conséquence, la locomotive réagit dans les
virages ou sur une pente, immédiatement ou dans un délai
très court. (0...255) [5]
CV62 FCEM : Réglage maximal de tension (0 : mini, 255 : maxi)
Limite la plage de réglage de la tension du moteur. Le
réglage ne dépassera pas cette valeur en cas de charge très
importante sur le moteur –pour un fonctionnement plus
réaliste, la locomotive ralentira un peu sur une pente. (0...255) [255]
CV67 Réglages de vitesse programmés par l’utilisateur
àCV94 (se reporter àCV29) :
28 réglages de vitesse sont programmés dans les registres
CV67 àCV94. Avec le SMT LGB, une valeur sur deux n’est
pas utilisée (14 réglages de vitesse)
Réglages de vitesse attribués par l’usine :
7, 9, 11, 13, 16, 20, 24, 28, 32, 36, 42, 48, 54, 60, 68, 76,
84, 92, 102, 112, 124, 136, 152, 168, 188, 208, 230, 255
Valeurs disponibles pour la programmation par l’utilisateur :
8, 16, 24, 32, 40, 48, 56, 64, 72, 80, 88, 96, 104, 112, 120,
128, 136, 144, 152, 160, 168, 176, 184, 192, 208, 224, 240,
255.
7, 9, 11, 13, 16, 20, 24, 28, 32, 36, 42, 48, 54, 60, 68, 76,
84, 92, 102, 112, 124, 136, 152, 168, 188, 208, 230, 255
Valeurs disponibles pour la programmation par l’utilisateur :
8, 16, 24, 32, 40, 48, 56, 64, 72, 80, 88, 96, 104, 112, 120,
128, 136, 144, 152, 160, 168, 176, 184, 192, 208, 224, 240,
255.
Conseil : Les réglages de vitesse sont faits en usine et
aucune programmation n’est nécessaire. Pour programmer
les réglages de vitesse, utiliser le module de programmation
de décodeur pour OP SMT 55045. (0...255)
2726

Procédure générale de programma-
tion àpartir de la télécommande
universelle 55015 :
- La programmation des registres
CV1 àCV4 peut se faire directe-
ment, il suffit de programmer la
valeur de la fonction dans le regist-
re.
- Pour programmer des registres de
rang supérieur :
- Entrer le numéro du registre àpro-
grammer dans le registre CV6.
- Entrer ensuite la valeur de fonction
choisie dans le registre CV5.
Exemple :
Mettre la fonction de transfert de
contrôle en service (programmer la
valeur de fonction 3 dans le registre
CV54). Pour ce faire :
- L’afficheur indique «P _ _»
- Sélectionner le registre CV6
(appuyer sur «6»)
- Entrer 54 (numéro du registre à
programmer)
- Exécuter la programmation
(appuyer sur le bouton flèche à
droite)
- L’afficheur indique «P _ _»
- Sélectionner le registre CV5
(appuyer sur «5»)
- Entrer 3 (valeur de fonction choisie)
- Exécuter la programmation
(appuyer sur le bouton flèche à
droite)
Toutes les valeurs de fonction sont
programmées directement lorsque
vous utilisez le module de program-
mation de décodeur pour OP SMT
55045.
CENTRES D’ENTRETIEN
AUTORISÉS
Un entretien inadéquat rendra la
garantie nulle et non avenue. Veuillez
entrer en contact avec votre reven-
deur ou avec l’un des centres d’en-
tretien ci-dessous :
Ernst Paul Lehmann Patentwerk
Reparatur –Abteilung
Saganer Strasse 1-5
D-90475 Nürnberg
ALLEMAGNE
Téléphone (0911) 83707 0
Fax : [phone]
LGB of America
Service des réparations
6444 Nancy Ridge Drive
San Diego CA 92121
États-Unis
Téléphone [phone]
Fax : [phone]
L’expéditeur est responsable des
frais d’expédition, de l’assurance et
des frais de douane.
Conseil : Pour des renseignements
au sujet des produits et des repré-
sentants LGB dans le monde,
consultez le site web àwww.lgb.com.
ATTENTION ! Ce modèle réduit n’est
pas pour les enfants en-dessous de 8
ans. Il comporte des petites pièces,
des parties pointues et des pièces
mobiles. Les bielles d’entraînement
de la locomotive peuvent pincer et
coincer. Conserver l’emballage et les
instructions.
Les produits, spécifications et dates
de disponibilitésont sujettes àmodi-
fication sans préavis. Certains pro-
duits peuvent ne pas être disponibles
sur certains marchés et chez tous les
détaillants. Certains produits illustrés
sont des prototypes de pré-série.
LGB, LGB of America, LEHMANN et
le logo LGB TOYTRAIN sont des
marques déposées de Ernst Paul
Lehmann Patentwerk, Allemagne.
Les autres marques de commerce
sont la propriétéde leurs détenteurs
respectifs. © 2002 Ernst Paul
Lehmann Patentwerk.
2928
