LGB 24211 User manual

CERTIFIKAT
Bedienungsanleitung
Instruction
Instructions de Service
GARANTIE
Unsere Produkte sind Präzisions-
wertarbeit in Design und Technik. Wie bei
einer wertvollen Uhr werden feinstme-
chanische Präzisionsteile von Hand ge-
fertigt. Permanente Materialkontrollen,
Fertigungskontrollen und die Endkon-
trolle vor Auslieferung garantieren unser
gleichbleibend hohes Qualitätsniveau.
Um wirklich ungetrübten Spaß zu haben,
lesen Sie bitte diese Garantie- und Bedie-
nungsanleitung.
Wir (ERNST PAUL LEHMANN PATENT-
WERK) auf dieses Produkt weltweit eine
Garantie von 2 Jahren ab dem Erstkauf
für Fehlerfreiheit von Material und Funkti-
on, sofern dieses Produkt mit Kaufbeleg
bei einem von uns autorisierten Fach-
händler erworben wurde.
BeiberechtigtenReklamationeninnerhalb
von 2 Jahren nach Kaufdatum werden wir
gegen Vorlage des entsprechenden Kauf-
belegs nach unserem Ermessen kosten-
los nachbessern, bzw. kostenlosen Ersatz
liefern. Sollten Nachbesserung oder
Ersatzlieferung unmöglich sein, so räu-
men wir Ihnen nach unserem Ermessen
eine angemessene Minderung ein oder
erstatten Ihnen statt dessen den Kauf-
preis zurück.
Unabhängig von diesen Garantie-
leistungen bleiben Ihnen selbstverständ-
lich Ihre gesetzlichen Ansprüche insbe-
sondere wegen Sachmängel erhalten.
Um einen Anspruch auf Garantieleistung
geltend zu machen, übergeben Sie bitte
das beanstandete Produkt, zusammen
mit dem Kaufbeleg, Ihrem von uns auto-
risierten Händler. Um einen autorisierten
Händler zu finden, wenden Sie sich bitte
an eine der unten aufgeführten Service-
Abteilungen. Sie können das Produkt
auch, zusammen mit dem Kaufbeleg, an
eine der beiden unten aufgeführten Servi-
ceabteilungen einschicken. Die Einsen-
dung erfolgt zu Ihren Lasten.
ERNST PAUL LEHMANN PATENTWERK
Service-Abteilung Garantie
Saganer Str. 1-5
90475 Nürnberg
Deutschland
Telefon [phone]
LGB OF AMERICA
Warranty Service Department
6444 Nancy Ridge Drive
San Diego, CA 92 121
USA
Tel: [phone]
Bitte beachten Sie:
- Für Schäden durch unsachgemäße
Behandlung oder Fremdeingriff sowie für
Verschleißteile besteht kein Garantie-
anspruch.
- Transformatoren und Regler unterliegen
strengen CE-UL-Vorschriften und dürfen
nur vom Hersteller geöffnet und repariert
werden. Zuwiderhandlungen bewirken
zwingend Garantieverlust und generelle
Reparaturverweigerung.
- Nur für USA: Diese Garantie gibt Ihnen
genau definierte Rechte. Weiterhin ver-
bleiben Ihnen unter Umständen je nach
Bundesstaat weitere Rechte.
Wir sind sehr stolz auf unsere Produkte.
Wir alle hoffen, daß sie Ihnen viele Jahre
lang Freude bereiten.
GARANTIE
Nos produits de qualité supérieure sont le
résultat du mariage de l’innovation et de
la technologie. À l’instar d’une montre
précieuse, tous les composants sont
fabriqués à la main par nos artisans méti-
culeux. Unprogrammerigoureuxd’assu-
rance de la qualité, de la sélection des
matériaux à l’assemblage et aux vérifica-
tions avant sortie des ateliers, garantis-
sent un haut niveau de qualité constante.
Afin d’obtenir la plus grande satisfaction
de ce produit, veuillez lire la fiche d’ins-
tructions ainsi que cette garantie.
Nous (Ernst Paul Lehmann Patentwerk)
garantissons ce produit, à l’échelle mon-
diale, contre tout vice de matière et de
fabrication, pendant deux ans à partir de
ladated’achatparl’acheteuroriginal,sile
produit a été acheté chez un détaillant
autorisé.
Si vous demandez un recours en garantie
pour un motif jugé recevable, joignez la
preuve de l’achat chez un détaillant auto-
risé et nous réparerons ou remplacerons
le produit à notre discrétion. S’il s’avère
impossible de réparer ou de remplacer le
produit, nous rembourserons, à notre
discrétion, tout ou partie du prix d’achat.
Vous pouvez disposer d’autres droits
légaux en plus de cette garantie, en parti-
culier en cas de vice de matière.
Pour initier une demande de règlement
au titre de cette garantie, veuillez ramener
le produit, avec la preuve d’achat, à votre
revendeur autorisé. Pour trouver l’adres-
se d’un revendeur autorisé, veuillez entrer
en rapport avec l’un des Centres de servi-
ce après-vente cidessous. Vous pouvez
également renvoyer le produit, avec la
preuve d’achat, directement à l’un des
Centres de service après-vente ci-des-
sous. L’expéditeur est responsable des
frais d’expédition, de l’assurance et des
frais de douane.
ERNST PAUL LEHMANN PATENTWERK
Service-Abteilung Garantie
Saganer Str 1-5
90475 Nürnberg
ALLEMAGNE
Tel : [phone]
LGB OF AMERICA
Warranty Service Department
6444 Nancy Ridge Drive
San Diego CA 92121
ÉTATS-UNIS
Tel : [phone]
Veuillez bien noter que :
- Cette garantie ne couvre pas les dom-
mages résultat d’une utilisation inadé-
quate, ni de modification/réparation non
autorisée. Cette garantie ne couvre pas
l’usure normale.
- Les transformateurs et commandes
sont conformes aux normes rigoureuses
CE et UL et ne peuvent être ouverts et
réparés que par le fabricant. Toute viola-
tion à cet égard entraînera la perte impé-
rative de tous les droits de garantie et un
refus de toutes réparations, quelles qu’el-
les soient.
- États-Unis uniquement : Cette garantie
vous donne des droits légaux spéci-
fiques, et vous pouvez également avoir
d’autres droits qui varient d’un État à l’autre.
Nous sommes très fiers de nos produits
et nous vous souhaitons des années d’a-
musement inoubliables avec votre hobby
qui est également le nôtre.
WARRANTY
This precision product is made using
quality designs and technology. Like a
fine timepiece, it has been crafted by
hand. Constant monitoring of materials
and assembly, together with final testing,
ensure a consistent level of high quality.
To get the most enjoyment from this
product, we encourage you to read the
instructions and this warranty.
We (Ernst Paul Lehmann Patentwerk)
warrant this product worldwide for two
years from the date of original consumer
purchase against defects in materials and
workmanship, if purchased from an
authorized retailer.
If you have a valid warranty claim, includ-
ing proof of purchase from an authorized
retailer, we will repair or replace the prod-
uct at our discretion. If it is impossible to
repair or replace the product, we will
refund all or a reasonable portion of the
purchase price at our discretion.
Of course, you may have other legal
rights independent of this warranty, par-
ticularly in the case of material defects.
To make a claim under this warranty,
please bring the product, with the proof
of purchase, to your authorized retailer.
To find an authorized retailer, please con-
tact one of the service departments listed
below. You may also send the product,
with the proof of purchase, directly to one
of the service departments listed below.
You are responsible for any shipping
costs, insurance and customs fees.
ERNST PAUL LEHMANN PATENTWERK
Service-Abteilung Garantie
Saganer Str. 1-5
90475 Nürnberg
Deutschland
Telephone: [phone]
LGB OF AMERICA
Warranty Service Department
6444 Nancy Ridge Drive
San Diego, CA 92121
USA
Telephone: [phone]
Please note:
- This warranty does not cover damage
caused by improper use or unauthorized
modifications/repairs. This warranty does
not cover normal wear and tear.
- Transformers and controls are subject
to strict CE and UL regulations and may
only be opened and repaired by the man-
ufacturer. Any violations automatically
void this warranty and prevent any repair
by us.
- U.S. only: This warranty gives you spe-
cific legal rights, and you may also have
other rights which vary from State to
State.
We are very proud of our products, and
all of us sincerely hope they give you
many years of enjoyment!
Wolfgang, Rolf, Johannes
Richter
8.869110.309 2.1 0404 PF
Änderungen der technischen Ausführungen vorbehalten.
We reserve the right to make technical alterations without prior notice.
Modifications de constructions réservées.

DAS MODELL
Dieses detaillierte und wetterfeste
Modell ist reichhaltig ausgestattet.
Es verfügt über:
- werkseitig eingebauter MZS-Deco-
der onboard für analog und digital
- dreistufiger Betriebsartenschalter
- gekapseltes Getriebe mit siebenpo-
ligem Bühler-Motor
- zwei angetriebene Achsen
- ein Haftreifen
- sechs Stromabnehmer
- Spannungsbegrenzungs-System
- Dampfentwickler
- automatisch in Fahrtrichtung
wechselnde Beleuchtung
- Mehrzweck-Steckdose mit
Sicherung
- Länge: 245 mm
- Gewicht: 1700 g
Steiff®-Weihnachts-Stainz
Art.Nr. 24211
Steiff®-Stainz
Art.Nr. 25211 DC
0-24 V
...
Für drinnen und draussen - For indoors and outdoors
Achtung!
Verpackung und Betriebsanleitung aufbewahren!
Nicht für Kinder unter 8 Jahren geeignet, modellbedingt besteht Quetsch-
und Klemmgefahr durch Antriebsgestänge der Lok.
Nicht für Kinder unter 8 Jahren geeignet, wegen funktions- und modellbe-
dingter scharfer Kanten und Spitzen.
Attention!
Save the supplied instruction and packaging!
This product is not for children under 8 years of age. It has moving parts
that can pinch and bind.
This product is not for children under 8 years of age. This product has
small parts, sharp parts and moving parts.
Attention!
Veuillez conserver l’emballage et le mode d’emploi!
Ne convient pas aux enfants de moins de 8 ans. L’embiellage de la loco-
motive peut pincer les doigts de jeunes enfants.
Ne convient pas aux enfants de moins de 8 ans. Présence de petits
éléments susceptibles d’être avalés.
Attenzione!
Conservare l’imballo e le istruzioni per l’uso!
Non adatto a bambini di età inferiore agli 8 anni poiché vi è possibilità a
pericolo di schiacciamento delle dita quando il treno è in funzione.
Non adatto a bambini di età inferiore agli 8 anni in quanto le strutture
presentano spigoli vivi e punte accuminate.
Atención!
Guardar el carton de embalaje y las Instrucciones para el uso!
No adecuado para niños menores de 8 años. Según el modelo, existe el
peligro de sufrir contusiones o de cogerse los dedos a causa del varillaje
de accionamiento de la locomotora. No adecuado para niños menores de
8 años, debido a cantos y puntas peligrosas condicionadas por la función
o el modelo.
Attentie!
Verpakking en gebruiksaanwijzing bewaren!
Niet geschikt voor kinderen onder de 8 jaar omdat deze loc aandrijfstangen
bezit waaraan kinderen zich kunnen bezeren.
Niet geschikt voor kinderen onder de 8 jaar omdat dit model funktionele
scherpe kanten en punten bezit.

DAS LGB-PROGRAMM
Zum Einsatz mit diesem Modell
schlagen wir folgende LGB-Artikel
vor:
- 31050 Weihnachts-Gepäckwagen
- 34805 Weihnachts-Old-Time-Per-
sonenwagen
- 34815 Weihnachts-Old-Time-Per-
sonen-/Gepäckwagen
- 44730 Weihnachtsbaum-Gondola
- 65000 Europäisches Dampf Sound-
Modul
Informationen über das komplette
LGB-Programm finden Sie im LGB-
Katalog.

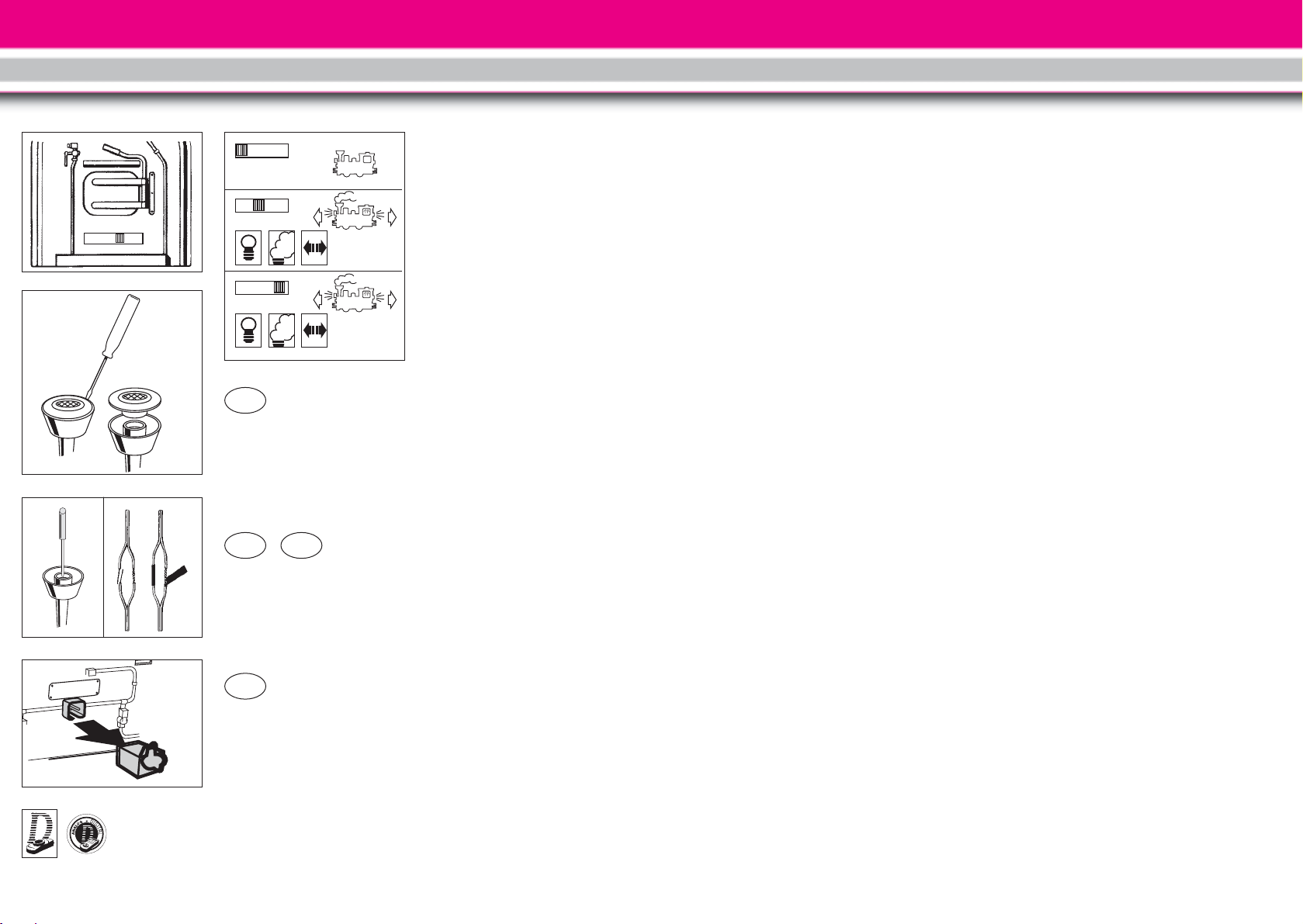

BEDIENUNG
Betriebsarten
Das Modell hat einen dreistufigen
Betriebsarten-Schalter im Führer-
stand (Abb. 1, 2):
Position 0: Stromlos abgestellt
Position 1: Lokmotor, Dampfent-
wickler und Beleuchtung
eingeschaltet
Position 2: wie Position 1 (werkseiti-
ge Einstellung bei Auslie-
ferung)
Achtung! Nicht mehrere Triebfahr-
zeuge mit unterschiedlichem Anfahr-
verhalten zusammenkuppeln, da dies
zu Getriebeschäden führen kann.
Mehrzugsystem
Das Modell ist bereits werkseitig mit
Decoder onboard für das LGB-Mehr-
zugsystem ausgerüstet. Es kann
unverändert auf herkömmlichen ana-
logen Anlagen oder mit dem digitalen
Mehrzugsystem eingesetzt werden.
Zum Einsatz mit dem LGB-Mehrzug-
system ist das Modell auf Lokadres-
se 03 programmiert. Informationen
zum Programmieren der Lokadresse
finden Sie in den Anleitungen der
einzelnen MZS-Regler.
Beim Betrieb mit dem Mehrzugsys-
tem können Funktionen der Lok fern-
gesteuert werden. Über die Beleuch-
tungstaste (“9” bei Handys) wird die
Lokbeleuchtung ein- und ausge-
schaltet. Über die Funktionstaste 1
lässt sich der Dampfentwickler aus-
und einschalten.
Beim Betrieb mit dem Mehrzugsys-
tem verfügt die Lok über eine Last-
nachregelung: Die Motordrehzahl
(und damit unter normalen Bedin-
gungen die Geschwindigkeit) wird
konstant gehalten, auch wenn sich
die Belastung der Lok ändert, z. B. in
Kurven oder auf Steigungen. Die
Lastnachregelung funktioniert nicht
bei Höchstgeschwindigkeit, da dann
keine Spannungsreserve zur Verfü-
gung steht.
Falls gewünscht, können zahlreiche
Funktionen des Decoder onboard mit
einem PC über das MZS-PC-Decod-
erprogrammiermodul 55045 indivi-
duell programmiert werden, so z. B.
Beschleunigung, Bremsverzögerung,
Fahrtrichtung und vieles andere
(siehe Anleitung für Fortgeschritte-
ne). Diese Funktionen können auch
über das Universal-Handy 55015
programmiert werden.
Beleuchtung
Die Beleuchtung des Modells wech-
selt mit der Fahrtrichtung. Das
Modell hat eine Mehrzweck-Steckdo-
se für Flachstecker an der Führer-
hausrückwand (Abb. 3). Über die
Steckdose können Sie LGB-Wagen
mit Beleuchtung oder mit Geräusch-
elektronik an die Gleisspannung
anschließen. Dazu die Abdeckung
von der Steckdose abziehen. Sollte
die Abdeckung zu fest sitzen, diese
vorsichtig mit einem kleinen Schrau-
benzieher heraushebeln. (Jedoch
nicht das äußere rechteckige Gehäu-
se herausziehen.)
4 53
Dampfentwickler
Das Modell ist mit einem Dampfent-
wickler ausgestattet. Ein Fläschchen
mit LGB-Dampf- und Reinigungs-
flüssigkeit liegt bei. Den Schornstein
nur zur Hälfte mit der Flüssigkeit fül-
len. Wenn zu viel Flüssigkeit verwen-
det wird, kann diese nicht verdamp-
fen.
Achtung! Nur LGB-Dampf- und Rei-
nigungsflüssigkeit (50010) verwen-
den. Andere Flüssigkeiten können
Ihre Lok beschädigen.
Achtung! Das Heizelement in der
Mitte des Dampfentwicklers nicht
berühren. Es ist heiß und zerbrech-
lich.
Hinweis: Der Dampfentwickler kann
“trocken” ohne Dampfflüssigkeit
betrieben werden.
Stromversorgung
Achtung! Um Sicherheit und Zuver-
lässigkeit zu gewährleisten, darf das
Modell nur mit LGB-Trafos und Fahr-
reglern betrieben werden. Bei Ver-
wendung von anderen Trafos wird
Ihre Garantie ungültig.
Für dieses Modell einen LGB-Trafo
mit mindestens 1 A Fahrstrom ein-
setzen. Weitere Informationen über
die LGB-Trafos und Fahrregler zur
Verwendung im Haus oder im Freien
und über das Mehrzugsystem finden
Sie im LGB-Katalog.
VORSICHT! Nach längerer Benut-
zung kann Abrieb durch mechani-
sche Teile entstehen, der sich in Tep-
pichen und anderen Materialien fest-
setzt. Bedenken Sie dies beim Auf-
bau der Gleise. Bei Schäden über-
nimmt Ernst Paul Lehmann Patent-
werk keine Haftung.
WARTUNG
Schwierigkeitsgrade der Wartungs-
arbeiten
- Einfach
- Mittel
- Fortgeschritten
Achtung! Bei unsachgemäßer War-
tung wird Ihre Garantie ungültig. Um
fachgerechte Reparaturleistungen zu
erhalten, wenden Sie sich an Ihren
Fachhändler oder an die LGB-Ser-
vice-Abteilung (siehe Autorisierter
Service).
Hinweis: Für Experten gibt es weitere
Wartungsanleitungen für viele LGB-
Artikel im Internet unter www.lgb.de
Schmierung 
Die Achslager und die Lager des
Gestänges hin und wieder mit je
einem Tropfen LGB-Pflegeöl (50019)
ölen.
Reinigung 
Sie können das Gehäuse Ihres
Modells mit einem milden Reini-
gungsmittel reinigen. Das Modell
nicht in das Reinigungsmittel eintau-
chen.
Austauschen der Glühlampen 
Lampen (vorne/hinten): Den Ring
außen am Lampenglas entfernen.
Vorsichtig das Glas von der Laterne
hebeln. Mit einer Pinzette die einge-
steckte Glühlampe aus der Fassung
ziehen. Neue Glühlampe einsetzen.
Modell wieder zusammenbauen.
Innenbeleuchtung: Glühlampe mit
einer Pinzette aus der Fassung zie-
hen. Neue Glühlampe einstecken.
D
Abb. 1a/b Betriebsartenschalter
Abb. 2 Entfernen der Sicherheitsab-
deckung
Abb. 3 Ausbau des Damperzeugers
Abb. 4 Verbinden der Kabel
Abb. 5 Mehrzweck-Steckdose
Fig. 1a/b Power control switch
Fig. 2 Removing the safety cover
Fig. 3 Removing the smoke genera-
tor
Fig. 4 Connecting the wires
Fig. 5 Multi-purpose socket
Illustr. 1 a/b Sélecteur des modes de service
Illustr. 2 Retrait du capot de securite
Illustr. 3 Démontage du générateur de
fumée
Illustr. 4 Raccordement des câbles
Illustr. 5 Fiche plate, prise électrique
1 a
GB
USA
F
012
012
012
012 3
2
43
1 b
5

Programmiert werden folgende CVs:
Register Belegung Bereich Werkseitige
Einstellung
CV1 Lokadresse (00-22) [3]
CV2 Anfahrspannung (0-255) [5]
Spannungswert bei Fahrstufe 1 - falls Lok erst in höherer
Fahrstufe anfährt, Wert erhöhen.
CV3 Beschleunigung (1 = schnelle Beschleunigung, (1-255) [3]
55 = langsame B.)
CV4 Verzögerung (1 = schnelles Bremsen, (1-255) [3]
255 = langsames Bremsen)
Hinweis: Bei Programmierung mit Universal-Handy 55015 werden die folgenden CVs durch
Eingabe des zu programmierenden Registers in CV6 und dann Eingabe des Funktionswerts
in CV5 programmiert (siehe Programmierbeispiel unten).
CV5 Maximale Fahrpannung (1-255) [255]
Spannungswert für höchste Fahrstufe - wenn geringere
Höchstgeschwindigkeit gewünscht wird, Wert verringern.
CV5 nach Eingabe von CV6
Funktionswert im zu programmierenden Register
CV6 CV-Nr. des zu programmierendes Register
CV29 NMRA-Konfiguration [4]
Bit-Programmierung
Bit 1: Fahrtrichtung, 0 = normal, 1 = invers [0]
Bit 2: Fahrstufen, 0 = 14 (LGB), 2 = 28 [0]
Bit 3: Analogbetrieb, 0 = gesperrt, 4 = möglich [4]
Bit 4: nicht besetzt [0]
Bit 5: Fahrstufentabelle, 0 = werkseitig programmiert,
16 = vom Anwender programmiert [0]
Bit 6: Adressbereich, 0 = 0-127 (LGB), 32 = 128-10039 [0]
Zum Programmieren die Werte für die einzelnen Bits addieren
und das Ergebnis als Funktionswert programmieren.
Hinweis: Um eine Lok auf inverse Fahrtrichtung zu
programmieren (z. B. F7 A-B-A-Kombination),
Funktionswert 5 programmieren
Achtung! Lokadressen 128-10039 und 28 Fahrstufen
sind nicht mit dem LGB-MZS verwendbar
CV49 Spannungswert für Funktionsausgang F1 (1-32) [32}
(Lokspezifisch, nicht verändern, da sonst Funktionen
beeinträchtigt oder zerstört werden können)
CV50 Spannungswert für Lichtausgänge (siehe CV49) (1-32) [5]
CV51 Schalttaste für Funktionsausgang F1 [1]
0 = Lichttaste 9
1 = Taste 1 (Tasten 2-8 nicht belegt)
9 = Taste 1 (Tasten 2-8 ebenfalls belegt)
10 = Taste 2
11 = Taste 3
12 = Taste 4
Austauschen des
Dampfentwicklers 
- Abdeckung aus dem Schornstein
ziehen (Abb. 4).
- Beschädigten Dampfentwickler
(Schornsteineinsatz) mit einer
Spitzzange oder einer Pinzette aus
dem Schornstein ziehen (Abb. 5).
- Kabel durchtrennen.
- Kabel mit dem neuen Dampfent-
wickler verbinden. Dabei die abiso-
lierten Kabelenden verdrehen und
isolieren (Abb. 6).
- Neuen Dampfentwickler in den
Schornstein schieben.
- Modell wieder zusammenbauen.
Austauschen des Haftreifens 
- Sechskantschraube am Treibrad
mit dem Haftreifen lösen.
- Gestänge abnehmen.
- Mit einen kleinen flachen Schrau-
bendreher den alten Haftreifen ent-
fernen:
- Den alten Haftreifen aus der Rille
(Nut) im Treibrad hebeln.
- Vorsichtig den neuen Haftreifen
über das Rad schieben und in
die Rille (Nut) des Rads einset-
zen.
- Überprüfen, dass der Haftreifen
richtig sitzt.
- Modell wieder zusammenbauen.
Ersatzteile
50010 Dampf- und Reinigungsöl
50019 Pflegeöl
51020 Getriebefett
62201 Universalmotor mit kurzer
Welle
63120 Stromabnehmerkohlen mit
Hülsen, 8 Stück
63218 Schleifkontakte, 2 Stück
65853 Schornsteineinsatz, 5 V
68511 Steckglühlampe klar, 5 V,
10 Stück
69104 Haftreifen 37,5 mm,
10 Stück
ANLEITUNG FÜR FORT-
GESCHRITTENE
MZS-Decoder onboard
Programmieren der Funktionswerte
Zahlreiche Funktionen des Decoder
onboard können individuell program-
miert werden. Dazu werden Funk-
tionswerte in Registern (Configura-
tion Variables - CVs) mit einem PC
über das MZS-PC-Decoderprogram-
miermodul 55045 programmiert. Sie
können die Funktionswerte auch mit
dem Universal-Handy 55015 pro-
grammieren.
Hinweise:
- Zum normalen Betrieb ist es nicht
notwendig, die Funktionswerte zu
ändern.
- Um bei Fehlprogrammierungen den
Auslieferungszustand der wichtig-
sten Register des MZS-Decoders
wieder zu programmieren, Funk-
tionswert 55 in Register CV 55 ein-
geben. Dabei wird auch die Lok-
adresse wieder auf den werkseiti-
gen Wert programmiert. Beim Pro-
grammieren mit 55015 den Pro-
grammiermodus “P” wählen (in der
Anzeige erscheint “P --”). Dann auf-
einander folgend 6, 5 und 5 einge-
ben und rechte Pfeiltaste drücken.
Die Anzeige zeigt erneut “P --”: 5, 5
und 5 eingeben und nochmals
rechte Pfeiltaste drücken.
76

CV61 Lastnachregelung: Nachregelgeschwindigkeit (0-255) [5]
Legt fest, wie oft pro Sekunde nachgeregelt wird - ob die
Lok auf Kurven und Steigungen sofort oder träge reagiert
0 = schnelle Nachregelung,
255 = sehr langsame Nachregelung
CV62 Lastnachregelung: Nachregelstärke (0-255) [255]
Begrenzt die Nachregelung auf eine maximale Abweichung
vom Sollwert. Bei besonders großen Belastungen des
Motors wird nur bis zu diesem Differenzwert nachgeregelt
- für realistischeren
Betrieb, damit Loks z. B. bei Bergfahrt nicht voll nachregeln.
0 = keine Nachregelung, 255 = maximale Nachregelung
CV 67 Fahrstufentabelle vom Anwender programmiert (siehe CV 29) (0-255)
bis Die Geschwindigkeitstabelle wird immer mit 28 Werten
CV 94 abgelegt, die in CV 67 bis CV 94 programmiert werden.
Beim Betrieb mit dem LGB-MZS wird jeder zweite Wert
übersprungen (14 Fahrstufen).
Werkseitig programmierte Fahrstufentabelle:
7, 9, 11, 13, 16, 20, 24, 28, 32, 36, 42, 48, 54, 60, 68, 76,
84, 92, 102, 112, 124, 136, 152, 168, 188, 208, 230, 255
Vorgeladene Werte der programmierbaren Kurve:
8, 16, 24, 32, 40, 48, 56, 64, 72, 80, 88, 96, 104, 112, 120,
128, 136, 144, 152, 160, 168, 176, 184, 192, 208, 224,
240, 255
Hinweis: Fahrstufentabelle ist werkseitig programmiert
und braucht nicht verändert werden. Zum Programmieren
MZS-PC-Decoderprogrammiermodul 55045 empfehlenswert.
Beispiel zur Bit-Programmierung:
CV 29: Die Lok soll mit inverser Fahrtrichtung mit vom
Anwender programmierter Fahrstufentabelle fahren,
Analogbetrieb soll möglich sein:
Bit 1 = 1, Bit 2 = 0, Bit 3 = 4, Bit 4 = 0, Bit 5 = 16,
Bit 6 = 0. 1+4+16=21.
Also CV 29 auf Funktionswert 21 programmieren.
98
13 = Taste 5
14 = Taste 6
15 = Taste 7
16 = Taste 8
64 = Lichttaste 9 (ein nur bei Rückwärtsfahrt)
65 = Taste 1 (ein nur bei Rückwärtsfahrt)
128 = Lichttaste 9 (ein nur bei Vorwärtsfahrt)
129 = Taste 1 (ein nur bei Vorwärtsfahrt)
(Lokspezifisch, nicht verändern, da sonst Funktionen
beeinträchtigt oder zerstört werden können)
CV52 Schalttaste Licht vorne (siehe CV51) [128]
CV53 Schalttaste Licht hinten (siehe CV51) [64]
CV54 LGB-Konfiguration [2]
Bit-Programmierung
Bit 1: Übernahme-Funktion, 0 = aus, 1 = ein [0]
Bit 2: Lastnachregelung mit MZS, 0 = aus, 2 = ein [2]
Bit 3: Lastnachregelung ananlog, 0 = aus, 4 = ein [0]
Bit 4: nicht besetzt [0]
Bit 5: 0 = F1 konstant, 16 = F1 blinkend [0]
Bit 6: 0 = F2 konstant, 32 = F2 blinkend [0]
Bit 7: Soundfunktion (0 oder 64) [0]
Bit 8: Soundfunktion (0 oder 128) [0]
Zum Programmieren die Werte für die einzelnen Bits
addieren und das Ergebnis als Funktionswert programmieren.
Die Werte für Bit 5-8 variieren von Lok zu Lok. Die Werte
für Ihre Lok können über das MZS-PC-Decoder-
programmiermodul 55045 ausgelesen werden.
Übernahme-Funktion ein: Beim Betrieb mit 55015 kann
nach Anwählen der Lok die Reglerstellung 2 Sekunden
lang nachgeregelt werden, ohne dass die Lok anhält
CV55 Wiederherstellen des Auslieferungszustands
Programmierung:
6-55->
5-55->
CV56 Spannungswert für Funktionsausgang F2 (1-32) [5]
(Lokspezifisch, nicht verändern, da sonst Funktionen
beeinträchtigt oder zerstört werden können)
CV57 Schalttaste für Funktionsausgang F2 (siehe CV51) [9]
CV58 Pausen-Pendelzeit (Analogbetrieb) (0,5 Sekunden x Wert) (0-255) [0]
Wenn die analoge Fahrspannung umgepolt wird, wartet
die Lok entsprechend der eingestellten Zeit, bevor sie
in der neuen Fahrtrichtung anfährt
CV60 Lastnachregelung: Maximaler Nachregelfaktor (1-255) [10]
Legt maximale Erhöhung oder Verringerung des
Spannungswerts fest, der pro Zeiteinheit (aus CV61)
nachgeregelt wird.
1 = kleine Nachregelungsschritte,
255 = große Nachregelungsschritte
Werkseitige Programmierung ist optimal an LGB-Motoren
angepasst.

Beim Programmieren mit neueren
Universal-Handys 55015P (“parallel”
mit Programmiermodus “C”) und
MZS-PC-Decoderprogrammiermo-
dulen 55045 werden alle Werte direkt
programmiert.
Programmieren mit älteren
Universal-Handys 55015 (mit
Programmiermodus "P"):
- Register CV 1 bis CV 4 können
direkt programmiert werden, indem
der gewünschte Funktionswert in
das betreffende Register eingetra-
gen wird.
- Für höhere CVs gilt:
- In Register CV 6 die Nummer des
zu programmierenden Registers
eintragen.
- In Register CV 5 dann der
gewünschte Funktionswert
programmiert.
Programmierbeispiel:
Übernahme-Funktion einschalten
(Register CV 54 auf Funktionswert 3
programmieren).
Programmierablauf:
- Anzeige zeigt “P --”
- Register CV 6 wählen (Taste 6
drücken).
- 54 eingeben (zu programmieren-
des Register).
- Programmierablauf auslösen
(rechte Pfeiltaste drücken).
- Anzeige zeigt “P --”
- Register CV 5 wählen (Taste 5
drücken).
- 3 eingeben (zu programmierender
Funktionswert).
- Programmierablauf auslösen
(rechte Pfeiltaste drücken).
AUTORISIERTER SERVICE
Bei unsachgemäßer Wartung wird
Ihre Garantie ungültig. Um fachge-
rechte Reparaturleistungen zu erhal-
ten, wenden Sie sich an Ihren Fach-
händler oder an die LGB-Service-
Abteilung:
Ernst Paul Lehmann Patentwerk
Reparatur-Abteilung
Saganer Straße 1-5
D-90475 Nürnberg
DEUTSCHLAND
Tel.: [phone]
Telefax: (0911) 83707 70
Die Einsendung erfolgt zu Ihren Las-
ten.
Hinweis: Informationen zur LGB und
zu LGB-Vertretungen in aller Welt fin-
den Sie im Internet unter www.lgb.de
VORSICHT! Dieses Modell ist nicht
für Kinder unter 8 Jahren geeignet.
Das Modell hat kleine, scharfe und
bewegliche Teile. Am Lokgestänge
besteht Quetsch- und Klemmgefahr!
Verpackung und Bedienungsanlei-
tung aufbewahren.
Artikel, technische Daten und Liefer-
daten können sich ohne Vorankündi-
gung ändern. Einige Artikel sind
nicht überall und über alle Fachhänd-
ler erhältlich. Einige Abbildungen zei-
gen Handmuster. LGB, LGB of Ame-
rica, LEHMANN und der LGB TOY-
TRAIN-Schriftzug sind eingetragene
Marken der Firma Ernst Paul Leh-
mann Patentwerk, Nürnberg,
Deutschland. Andere Marken sind
ebenfalls geschützt. © 2004 Ernst
Paul Lehmann Patentwerk.
1110
24211
Steiff®Christmas Stainz
Loco
THE MODEL
This detailed replica features:
- weather-resistant construction
- factory-installed onboard decoder
for MTS and analog operation
- three-way power control switch
- protected gearbox with seven-pole
Bühler motor
- four powered wheels
- one traction tire
- six power pickups
- voltage stabilization circuit
- smoke generator
- automatic directional lanterns
- one multi-purpose socket with
circuit breaker
- length: 245 mm (9.6 in)
- weight: 1700 g (3.7 lb)
THE PROGRAM
With this model, we recommend the
following items:
- 31050 Christmas Baggage Car
- 34805 Christmas Old-Time
Passenger Car
- 4815 Christmas Old-Time Combine
- 44730 Christmas Tree Gondola
- 65000 European Steam Sound Unit
For information on the complete LGB
program, see the LGB catalog.
OPERATION
Operating Modes
This model has a three-way power
control switch mounted inside the
cab (Fig. 1, 2):
Position 0: All power off
Position 1: Power to lights, smoke
generator and motor
Position 2: Same as Position 1
(factory pre-set)
Attention: Do not connect this model
to other loco models with different
starting characteristics. This can
damage the internal gearing.
Multi-Train System
The model is equipped with a facto-
ry-installed onboard decoder for the
LGB Multi-Train System. It can be
used without modifications on ana-
log or digital layouts. For operation
with the Multi-Train System, the
model is programmed to loco
address 03. For information on pro-
gramming the loco address, see the
instructions for various MTS compo-
nents.
When operating with the Multi-Train
System, you can remotely control the
loco’s functions. Press the lighting
button (“9” with remotes) to turn the
loco lights on or off. Press the func-
tion button 1 to turn the smoke gen-
erator off or on.
When operating with the Multi-Train
System, the loco features a “Back-
EMF” function. This keeps the motor
speed constant (and under normal
conditions the loco speed), even
when the load of the loco changes,
for example, in curves or on grades.
This feature does not work at top
speed, because additional voltage
must be available to overcome any
added load.
If desired, numerous functions of the
onboard decoder, such as accelera-
tion, braking, direction of travel and
many others, can be programmed
using a PC and the 55045 MTS PC
Decoder Programming Module (see
Instructions for advanced users).
GB
USA

Replacing the smoke generator 
- Pull the safety cover out of the
smoke stack (Fig. 4).
- Use pliers or tweezers to pull the
old smoke generator out of the
stack (Fig. 5).
- Cut the wires to the old generator
and attach them to the replacement
generator (Fig. 6).
- Insulate the connections and push
the replacement generator into the
stack.
- Reassemble.
Replacing the traction tire 
- Remove the hex head screw on the
wheel with the traction tire.
- Remove the side rods from the
wheel with the traction tire.
- Use a small, straight-blade screw-
driver to replace the traction tire:
- Pry the old traction tire out of
the wheel groove.
- Gently insert the new traction
tire into the wheel groove.
- Make sure that the traction tire is
seated properly in the wheel
groove.
- Reassemble.
Maintenance parts
50010 Smoke and Cleaning Fluid
50019 Maintenance Oil
51020 Gear Lubricant
62201 Motor with Short Shaft
63120 Brushes, Assembled,
14mm and 16mm, 8pieces
63218 Standard Pick-Up Shoes,
2 pieces
65853 Smoke Generator, 5V
68511 Plug-In Bulb, Clear, 5V,
10 pieces
69104 Traction Tire, 37.5mm,
10 pieces
INSTRUCTIONS FOR ADVANCED
USERS
MTS Onboard Decoder
Programming functions
You can program numerous func-
tions of the onboard decoder to suit
your requirements. If you want to do
this, program the “function values”
in “registers” (CVs) using a PC and
the 55045 MTS PC Decoder Pro-
gramming Module. You can also pro-
gram the function values using a
55015 Universal Remote.
Hints:
- For normal operation, it is not nec-
essary to change the function val-
ues.
- If programming results in unsatis-
factory operation, you can repro-
gram the factory pre-set values of
most important CVs: Program reg-
ister CV55 to function value 55.
This also reprograms the loco
address to the factory pre-set
value.
To reprogram the factory pre-set
function values with the 55015,
select programming mode “P” (dis-
plays shows “P --”). Then input 6, 5,
and 5 and press the right arrow but-
ton. The display shows “P --” again:
Input 5, 5, and 5 and press the right
arrow button again.
These functions also can be pro-
grammed from the 55015 Universal
Remote.
Lighting
This model features directional light-
ing. The model has a "flat" multi-pur-
pose socket, with a removable cover,
on the rear of the cab (Fig. 3). This
socket can be used to provide track
power to LGB cars with lighting or
sound electronics.
To remove the cover of the socket,
pull it straight out. If the cover is
tight, gently use a small straight
screwdriver to pry it out. (Do not pull
out the rectangular outer housing.)
Smoke Generator
This model is equipped with a smoke
generator. A small supply of LGB
Smoke and Cleaning Fluid is included
with this model. For best operation,
fill the generator halfway with fluid. If
the generator is overfilled, it will not
convert the fluid into smoke.
Attention! Only use LGB Smoke and
Cleaning Fluid (50010). Other fluids
may damage your locomotive.
Attention! Never touch the heating
element in the center of the smoke
generator. It is hot and fragile.
Hint: The smoke generator can be
run “dry” without smoke fluid.
Power Supply
Attention! For safety and reliability,
operate this model with LGB power
supplies (transformers, power packs
and controls) only. The use of non-
LGB power supplies will void your
warranty.
Use this model with LGB power sup-
plies with an output of at least 1
amp. For more information on LGB
power supplies for indoor, outdoor
and multi-train operation, see the
LGB catalog.
Attention! After extended operation,
this model may leave carbon dust or
other debris around the track. This
dust and debris can stain carpet and
other materials. Consider this when
setting up your layout. Ernst Paul
Lehmann Patentwerk and LGB of
America are not liable for any dam-
ages.
SERVICE
Do-It-Yourself Service Levels
Level - Beginner
Level - Intermediate
Level - Advanced
Attention! Improper service will void
your warranty. For quality service,
contact your authorized retailer or an
LGB factory service station (see
Authorized Service).
Hint: Additional expert instructions
for many LGB products are available
at www.lgb.com.
Lubrication 
The axle bearings and the side rod
ends should be lubricated occasion-
ally with a small amount of LGB
Maintenance Oil (50019).
Cleaning 
This model can be cleaned externally
using a mild detergent and gentle
stream of water. Do not immerse this
model.
Replacing the light bulbs 
Front/Rear lights: Remove the ring
around the lantern lens. Carefully pry
the lens away from the lantern. Using
tweezers, remove and replace the
bulb. Reassemble.
Cab light: Using tweezers, remove
and replace the bulb.
1312

129 = button 1 (on only when loco is moving forward)
(depends on loco model, do not change, as functions
can be affected or destroyed)
CV52 Command for front lighting terminal (see CV51) [128]
CV53 Command for rear lighting terminal (see CV51) [64]
CV54 LGB configuration [2]
Bit programming
Bit 1: hand-off function, 0 = off, 1 = on [0]
Bit 2: MTS Back-EMF, 0 = off, 2 = on [2]
Bit 3: analog Back-EMF, 0 = off, 4 = on [0]
Bit 4: not used [0]
Bit 5: 0 = F1 constant, 16 = F1 flashing [0]
Bit 6: 0 = F2 constant, 32 = F2 flashing [0]
Bit 7: sound function (0 or 64) [0]
Bit 8: sound function (0 or 128) [0]
To program, add the values for the individual Bits and
program the resulting function value. The values for Bits
5-8 vary between locos. The values for your loco can be read
using the 55045 MTS PC Decoder Programming Module.
Hand-off function on: When operating with 55015, you can
adjust direction and speed for two seconds after selecting a
moving loco without causing the loco to stop.
CV55 Reset factory pre-set values for CVs
Program:
6-55->
5-55->
CV56 Voltage for function terminal F2 (1-32) [5]
(depends on loco model, do not change, as functions
can be affected or destroyed)
CV57 Command for function terminal F2 (see CV51) [9]
CV58 Pause time (analog operation) (0.5 seconds x function value) (0-255) [0]
When the polarity of the analog track voltage is reversed,
the loco waits for the programmed time period, then
accelerates in the new direction
CV60 Back-EMF: Max. adjustment factor (1-255) [10]
Specifies the max. increase or decrease of voltage applied
during each time interval (programmed in CV61)
1 = small steps, 255 = large steps
The factory pre-set values of CV60 and CV61 are optimized
for LGB motors.
CV61 Back-EMF: Adjustment frequency (0-255) [5]
Specifies how often per second the motor voltage is
adjusted - accordingly, the loco will react to curves and
grades immediately or with a short delay
0 = immediate adjustment, 255 = maximum delay
CV62 Back-EMF: Max. Adjustment (0-255) [255]
Limits the total adjustment in motor voltage. If there is a very
large load on the motor, the adjustment will not exceed this
value - for more realistic operations, so that locos will slow a
bit on grades.
You can program the following registers:
Register Function Available Factory
values pre-set
CV1 Loco address (00-22) [3]
CV2 Starting voltage (0-255) [5]
voltage for speed setting 1 - if loco starts only at a higher
speed setting, increase value.
CV3 Acceleration (1 = fast, 255 = slow) (1-255) [3]
CV4 Braking (1 = fast, 255 = slow) (1-255) [3]
CV5 Max. voltage (1-255) [255]
Voltage for highest speed step - if a lower top speed is
desired, decrease value.
CV5 after input of CV6
function value for CV to be programmed
CV6 CV to be programmed
CV29 NMRA configuration [4]
Bit programming
Bit 1: direction, 0 = normal, 1 = reversed [0]
Bit 2: speed steps, 0 = 14 (LGB), 2 = 28 [0]
Bit 3: analog operation, 0 = not possible, 4 = possible [4]
Bit 4: not used [0]
Bit 5: speed steps, 0 = factory-programmed,
16 = user-programmed [0]
Bit 6: address area, 0 = 0-127 (LGB), 32 = 128-10039 [0]
To program, add the values for the individual Bits and
program the resulting function value.
Hint: To program a loco to reversed direction of travel (for
example, F7 A-B-A combination), program function value 5.
Attention! Loco addresses 128-10039 and 28 speed steps
cannot be used with LGB MTS).
CV49 Voltage for function terminal F1 (1-32) [32]
(depends on loco model, do not change, as functions
can be affected or destroyed)
CV50 Voltage for lighting terminals (see CV49) (1-32) [5]
CV51 Command for function terminal F1 [1]
0 = lighting button 9
1 = button 1 (buttons 2-8 not used)
9 = button 1 (buttons 2-8 used as well)
10 = button 2
11 = button 3
12 = button 4
13 = button 5
14 = button 6
15 = button 7
16 = button 8
64 = lighting button 9 (on only when loco is reversing)
65 = button 1 (on only when loco is reversing)
128 = lighting button 9 (on only when loco is moving forward)
1514

0 = no adjustment, 255 = maximum adjustment
CV67 Speed steps programmed by user (see CV29): (0-255)
to 28 speed steps are programmed in CV67 to CV94.
CV94 With LGB MTS, every second value is skipped
(14 speed steps).
Factory pre-set speed steps:
7, 9, 11, 13, 16, 20, 24, 28, 32, 36, 42, 48, 54, 60, 68, 76,
84, 92, 102, 112, 124, 136, 152, 168, 188, 208, 230, 255
Pre-set values for user-programmable speed steps:
8, 16, 24, 32, 40, 48, 56, 64, 72, 80, 88, 96, 104, 112, 120, 128,
136, 144, 152, 160, 168, 176, 184, 192, 208, 224, 240, 255
Hint: The speed steps are factory pre-set and programming
is not necessary.We recommend the 55045 MTS PC Decoder
Programming Module for programming.
Example for Bit programming: a loco shall run in reverse
direction with user-programmed speed steps, analog
operation shall be possible:
Bit 1 = 1, Bit 2 = 0, Bit 3 = 4, Bit 4 = 0, Bit 5 = 16,
Bit 6 = 0. 1+4+16=21.
Thus, program CV 29 to function value 21.
When programming with newer
55015P Universal Remotes ("parallel"
with "C" programming mode) or
55045 MTS PC Decoder Program-
ming Modules, all function values are
programmed directly.
Programming procedure with older
55015 Universal Remotes
("P" programming mode):
- Registers CV1 through CV4 can be
programmed directly by program-
ming the desired function value in
the register.
- To program higher CVs:
- In register CV6, input the number
of the register you want to pro-
gram.
- Then input the desired function
value in register CV5.
Example:
Set hand-over function to ON (pro-
gram register CV54 to function value
3).
To program:
- Display shows “P --”
- Select register CV6 (press 6).
- Input 54 (register you want to
program).
- Execute programming (press right
arrow button).
- Display shows “P --”
- Select register CV5 (press 5).
- Input 3 (selected function value)
- Execute programming (press right
arrow button).
AUTHORIZED SERVICE
Improper service will void your war-
ranty. For quality service, contact
your authorized retailer or one of the
following LGB factory service sta-
tions:
Ernst Paul Lehmann Patentwerk
Reparatur-Abteilung
Saganer Strasse 1-5
D-90475 Nürnberg
GERMANY
Telephone: [phone]
Fax: [phone]
LGB of America
Repair Department
6444 Nancy Ridge Drive
San Diego, CA 92121
USA
Telephone: [phone]
Fax: [phone]
You are responsible for any shipping
costs, insurance and customs fees.
Hint: Information on LGB products
and LGB representatives around the
world is available online at
www.lgb.com
CAUTION! This model is not for chil-
dren under 8 years of age. This
model has small parts, sharp parts
and moving parts. The locomotive
drive rods can pinch and bind. Save
the supplied packaging and instruc-
tions.
Products, specifications and avail-
ability dates are subject to change
without notice. Some products are
not available in all markets and at all
retailers. Some products shown are
pre-production prototypes. LGB,
LGB of America, LEHMANN and the
LGB TOYTRAIN logotype are regis-
tered trademarks of Ernst Paul
Lehmann Patentwerk, Germany.
Other trademarks are the property of
their owners. © 2004 Ernst Paul
Lehmann Patentwerk.
1716

La locomotive possède une fonction
de force contre-électromotrice
(FCEM) lorsqu’elle est utilisée avec le
système multitrain. Cette fonction
permet de conserver constante la
vitesse du moteur (ainsi que la vites-
se de la locomotive en conditions
normales), même lorsque la charge
de la locomotive change, comme par
exemple en virage ou sur une pente.
Cette caractéristique ne fonctionne
pas à la vitesse maximale, car une
tension plus forte est nécessaire
pour tenir compte de toute charge
supplémentaire.
De nombreuses fonctions du déco-
deur embarqué peuvent être pro-
grammées à la demande, comme par
exemple l’accélération, le freinage, le
sens de la marche, etc, au moyen
d’un OP et du module de program-
mation de décodeur pour OP SMT
55045 (se reporter à «Instructions
pour experts»). Ces fonctions peu-
vent également être programmées à
partir de la télécommande universel-
le 55015.
Éclairage
Ce modèle est équipé d’un éclairage
qui s’allume automatiquement sui-
vant le sens de la marche. Il possè-
de une douille à usages multiples
«plate» avec couvercle amovible
située à l’arrière de la cabine (figure
3). Cette douille peut être utilisée
pour fournir l’alimentation électrique
de la voie aux voitures LGB munies
d’une électronique d’éclairage ou de
son.
Pour enlever le couvercle de la
douille, tirez simplement dessus. S'il
ne sort pas, utilisez un petit tournevis
droit pour le plier légèrement. (Ne
sortez pas le logement extérieur rec-
tangulaire).
Générateur de fumée
Ce modèle est équipé d’un généra-
teur de fumée. Une petite quantité de
liquide fumigène dégraissant LGB est
fournie avec le modèle réduit. Pour
obtenir de meilleurs résultats, rem-
plir à moitié le générateur de produit,
s’il est trop plein, le générateur ne
pourra transformer le liquide en
fumée.
Attention ! N’utiliser que du liquide
fumigène dégraissant LGB (50010).
D’autres produits risquent d’endom-
mager la locomotive.
Attention ! Ne jamais toucher l’élé-
ment chauffant situé à la partie cen-
trale du générateur de fumée car il
est chaud et fragile.
Conseil : Le générateur de fumée
peut fonctionner «à sec» sans liqui-
de.
Blocs d’alimentation
Attention ! Pour des raisons de
sécurité et de fiabilité, n'utiliser que
les blocs d’alimentation LGB (trans-
formateurs, groupes d’alimentation
et commandes) pour faire fonction-
ner ce modèle réduit. L’utilisation de
blocs d’alimentation autres que les
blocs d’alimentation LGB rendra la
garantie nulle et non avenue.
Pour ce modèle, utiliser un bloc d’a-
limentation LGB de sortie au moins
égale à 1 A. Se reporter au catalogue
général LGB pour des renseigne-
ments complémentaires au sujet des
blocs d’alimentation LGB pour utili-
sation à l’intérieur, à l’extérieur et
pour le système multitrain.
Attention ! Après un certain temps,
ce modèle réduit peut laisser des tra-
ces de carbone ou d’autres débris
autour des voies. Cette poussière et
ces débris peuvent tacher les tapis et
autres matériaux. Pensez-y lors de la
24211 Locomotive Stainz de
Noël Steiff®
LE MODÈLE RÉDUIT
Cette fidèle reproduction présente les
caractéristiques suivantes:
- construction résistant aux
intempéries
- décodeur embarqué de série pour
utilisation sur réseaux analogiques
et réseaux gérés par le système
multitrain
- sélecteur d’alimentation à trois
positions
- boîte de vitesses cuirassée avec
moteur Bühler à sept pôles
- quatre roues motrices
- un pneu de traction
- six capteurs de courant
- un circuit de stabilisation de tension
- un générateur de fumée
- des feux qui s’allument
automatiquement suivant le sens
de la marche
- une douille à usages multiples
avec disjoncteur
- longueur: 245 mm (9,6 po)
- poids: 1700 g (3,7 lb)
LE PROGRAMME
Nous recommandons d’utiliser les
modèles réduits et accessoires sui-
vants avec ce modèle:
- 31050 Fourgon à bagages de Noël
- 34805 Voiture ancienne de Noël
- 34815 Voiture mixte ancienne de
Noël
- 44730 Wagon découvert avec arbre
de Noël
- 65000 Générateur de bruit de
locomotive à vapeur – Europe
Se reporter au catalogue général LGB
pour des renseignements sur le pro-
gramme LGB complet.
FONCTIONNEMENT
Modes opératoires
Ce modèle est équipé d’un sélecteur
d’alimentation à trois positions situé
à l’intérieur de la cabine (figures 1,
2):
Position 0: Alimentation coupée
Position 1: Alimentation du moteur,
de l’éclairage et du géné-
rateur de fumée
Position 2: Identique à la position 1
(position d’origine usine)
Attention : Pour éviter d’endomma-
ger le train d’engrenages, ne pas
accoupler ce modèle réduit à d’aut-
res modèles de locomotive ayant des
caractéristiques de démarrage diffé-
rentes.
Système multitrain
Ce modèle est équipé d’un décodeur
embarqué de série pour le système
multitrain LGB. Il peut être utilisé
sans modification sur les réseaux
analogiques ou numériques. Pour
utilisation avec le système multitrain,
le modèle réduit est programmé à
l’adresse de locomotive 03. Pour des
renseignements sur la façon de pro-
grammer l’adresse de locomotive,
consulter les fiches d’instructions
des divers éléments du système mul-
titrain.
Les fonctions de la locomotive peu-
vent être télécommandées lorsque
cette dernière est utilisée avec le sys-
tème multitrain. Appuyer sur le bou-
ton d’allumage («9» sur les télécom-
mandes) pour allumer et éteindre l’é-
clairage. Appuyer sur le bouton de
fonction 1 pour activer et désactiver
le générateur de fumée.
1918
F

69104 Pneu de traction, 37,5 mm,
10 unités
INSTRUCTIONS POUR EXPERTS
Décodeur embarqué SMT
Programmation des fonctions
Vous pouvez programmer de nom-
breuses fonctions du décodeur
embarqué à la demande. Pour ce
faire, programmer les «valeurs de
fonction» dans les «registres» (CV)
au moyen d’un OP et du module de
programmation de décodeur pour
OP SMT 55045. Vous pouvez égale-
ment programmer les valeurs de
fonction au moyen de la télécom-
mande universelle 55015.
Conseils :
- Il est inutile de changer les valeurs
de fonction en utilisation normale.
- Si la programmation ne donne pas
de résultats satisfaisants, vous
pouvez reprogrammer les valeurs
attribuées par l’usine aux princi-
paux CV.
Programmer le registre CV55 à la
valeur de fonction 55. Cette opéra-
tion reprogramme l’adresse de loco-
motive à la valeur attribuée par l’usi-
ne.
Pour reprogrammer les valeurs de
fonction attribuées par l’usine au
moyen de la télécommande univer-
selle 55015 (l’afficheur indique «P_
_»), entrer 6,5 et 5 et appuyer sur le
bouton flèche à droite. L’afficheur
indique de nouveau «P_ _» : Entrer
5,5 et 5 et appuyer de nouveau sur le
bouton flèche à droite.
création de votre réseau. Ernst Paul
Lehmann Patentwerk et LGB of Ame-
rica ne sauraient être tenus pour
responsables pour quelque domma-
ge que ce soit.
ENTRETIEN
Entretien par l’acheteur
Niveau – Débutant
Niveau – Intermédiaire
Niveau – Expert
Attention ! Un entretien inadéquat
rendra la garantie nulle. Veuillez ent-
rer en contact avec votre revendeur
ou avec un Centre d’entretien LGB
(voir Centres d’entretien autorisés).
Conseil : Des instructions supplé-
mentaires d’expert pour beaucoup de
produits LGB sont disponibles en
ligne à www.lgb.com
Lubrification 
Les roulements des essieux et les
articulations des bielles d'accouple-
ment doivent être lubrifiés de temps
à autre avec une goutte d’huile de
nettoyage LGB (50019).
Nettoyage 
Nettoyer l’extérieur du modèle réduit
avec de l’eau sous faible pression et
un détersif léger. Ne pas immerger le
modèle réduit dans l’eau.
Remplacement des ampoules 
Feux avant/arrière : Déposer l’an-
neau de la lentille de la lanterne. Sor-
tir avec précaution la lentille de la
lanterne. À l’aide de pincettes, enle-
ver et remplacer l’ampoule. Remon-
ter le tout.
Éclairage de la cabine : Enlever et
remplacer l’ampoule en utilisant des
pincettes.
Remplacement du générateur de
fumée 
- Enlever le couvercle de sécurité de
la cheminée (figure 4).
- Utiliser des pinces ou des pincettes
pour extraire le vieux générateur de
fumée de la cheminée (figure 5).
- Couper les fils du vieux générateur
de fumée et les raccorder au nou-
veau générateur (figure 6).
- Isoler les connexions électriques et
enfoncer le nouveau générateur de
fumée dans la cheminée.
- Remonter le tout.
Remplacement du pneu
de traction 
- Enlever la vis à tête six pans de la
roue équipée du pneu de traction.
- Déposer les bielles d’accouplement
de la roue équipée du pneu de trac-
tion
- Utiliser un petit tournevis à lame
droite pour remplacer le pneu de
traction :
- Sortir avec précaution le vieux pneu
de la gorge de la roue.
- Placer avec précaution le pneu neuf
dans la gorge de la roue.
- S’assurer que le pneu de traction
est bien assis dans la gorge de la
roue.
- Remonter le tout.
Pièces de rechange et produits
d’entretien
50010 Liquide fumigène dégrais-
sant
50019 Huile de nettoyage
51020 Pâte lubrifiante
62201 Moteur universel avec arbre
court
63120 Balais montés, 14 mm,
16 mm, 8 unités
63218 Patins capteurs standard,
2 unités
65853 Générateur de fumée, 5 V
68511 Ampoules enfichables,
claires, 5 V, 10 unités
2120

Vous pouvez programmer les registres suivants :
Registre Fonction Valeurs Valeur
disponibles Usine
CV1 Adresse de la locomotive (00...22) [3]
Tension au démarrage (0...255) [5]
Tension pour réglage de vitesse 1 – Si la loco démarre à
un réglage de vitesse plus élevé, augmenter la valeur.
CV3 Accélération (1 = rapide, 255 = lente) (1...255) [3]
CV4 Freinage (1 = rapide, 255 = lent) (1...255) [3]
CV5 Tension maximale (1...255) [255]
Tension pour réglage de vitesse le plus haut. Diminuer la
valeur si vitesse maximale plus lente désirée.
CV5 Après entrée dans CV6
Valeur de fonction pour registre à programmer.
CV6 Registre à programmer
CV29 Configuration NMRA [4]
Programmation au niveau du bit
Bit 1 : sens de la marche,
0 = marche avant, 1 = marche arrière [0]
Bit 2 : réglages de vitesse,
0 = 14 (LGB), 2 = 28 [0]
Bit 3 : fonctionnement analogique,
0 = impossible, 4 = possible [4]
Bit 4 : non utilisé [0]
Bit 5 : réglages de vitesse, 0 = programmés en usine,
16 = programmation par l’utilisateur [0]
Bit 6 : bloc d’adresses, 0 = 0 – 127 (LGB), 32 = 128 – 10039 [0]
Pour programmer, ajouter les valeurs pour les bits individuels
et programmer la valeur de fonction résultante.
Conseil : Pour programmer l’inversion du sens de la marche
d’une locomotive (par exemple, configuration F7 A-B-A),
programmer la valeur de fonction 5
Attention ! les adresses de locomotive 128-10039 et les 28
réglages de vitesses ne peuvent être utilisés avec le SMT
de LGB.
CV49 Tension pour la borne de fonction F1 (dépend du modèle de (1-32) [32]
locomotive, ne pas modifier car les fonctions peuvent être
affectées, voire rendues totalement inopérantes)
CV50 Tension pour les bornes d’éclairage (voir CV49) (1-32) [5]
CV51 Commande pour la borne de fonction F1 [1]
0 = bouton d’éclairage 9
1 = bouton 1 (boutons 2-8 non utilisés)
9 = bouton 1 (boutons 2-8 également utilisés)
10 = bouton 2
11 = bouton 3
12 = bouton 4
13 = bouton 5
14 = bouton 6
15 = bouton 7
16 = bouton 8
64 = bouton d’éclairage 9 (en service uniquement lorsque la
locomotive se déplace en marche arrière)
65 = bouton 1 (en service uniquement lorsque la locomotive
se déplace en marche arrière)
128 = bouton d’éclairage 9 (en service uniquement lorsque
la locomotive se déplace en marche avant)
129 = bouton 1 (en service uniquement lorsque la
locomotive se déplace en marche avant)
(dépend du modèle de locomotive, ne pas modifier car les
fonctions peuvent être affectées, voire rendues inopérantes)
CV52 Commande pour la borne d’éclairage avant (voir CV 51 [128]
CV53 Commande pour la borne d’éclairage arrière (voir CV51) [64]
CV54 Configuration LGB [2]
Programmation au niveau du bit
Bit 1 : fonction transfert de contrôle,
0 = hors service, 1 = en service [0]
Bit 2 : fonction FCEM du SMT
0 = hors service, 2 = en service [2]
Bit 3 : fonction FCEM analogique
0 = hors service, 4 = en service [0]
Bit 4 : non utilisé [0]
Bit 5 : 0 = F1 continu, 16 = F1 clignotant [0]
Bit 6 : 0 = F2 continu, 32 = F2 clignotant [0]
Bit 7 : fonction effets sonores (0 ou 64) [0]
Bit 8 : fonction effets sonores (0 ou 128) [0]
Pour programmer, ajouter les valeurs pour les bits individuels
et programmer la valeur de fonction résultante.
Les valeurs pour les bits 5 à 8 varient suivant les locomotives.
Les valeurs correspondant à vos locomotives peuvent être
lues en utilisant le module de programmation de décodeur
SMT pour OP 55045.
Fonction transfert de contrôle en service :
Lorsque vous utilisez la télécommande universelle 55015,
vous pouvez changer le sens de la marche et la vitesse
pendant deux secondes après sélection d’une locomotive en
mouvement sans arrêter la locomotive.
CV55 Réinitialisation des registres aux valeurs attribuées par l’usine
Programmer :
6 – 55 - >
5 – 55 - >
CV56 Tension pour la borne de fonction F2 (dépend du modèle (1-32) [5]
de locomotive, ne pas modifier car les fonctions peuvent
être affectées, voire rendues totalement inopérantes)
CV57 Commande pour la borne de fonction F2 (voir CV51) [9]
CV58 Temps d’arrêt (fonctionnement analogique) (0,5 s x valeur (0-255) [0]
de la fonction). Lorsque la polarité de la tension analogique
de la voie est inversée, la locomotive s’arrête pendant le
temps d’arrêt programmé, puis accélère suivant le
nouveau sens de marche
2322

Procédure générale de programma-
tion à partir de l’ancienne télécom-
mande universelle 55015 (mode de
programmation « P ») :
- La programmation des registres
CV1 à CV4 peut se faire directe-
ment, il suffit de programmer la
valeur de la fonction dans le regist-
re.
- Pour programmer des registres de
rang supérieur :
- Entrer le numéro du registre à pro-
grammer dans le registre CV6.
- Entrer ensuite la valeur de fonction
choisie dans le registre CV5.
Exemple :
Mettre la fonction de transfert de
contrôle en service (programmer la
valeur de fonction 3 dans le registre
CV54). Pour ce faire :
- L’afficheur indique «P _ _»
- Sélectionner le registre CV6
(appuyer sur «6»)
- Entrer 54 (numéro du registre à
programmer)
- Exécuter la programmation
(appuyer sur le bouton flèche à
droite)
- L’afficheur indique «P _ _»
- Sélectionner le registre CV5
(appuyer sur «5»)
- Entrer 3 (valeur de fonction
choisie)
- Exécuter la programmation
(appuyer sur le bouton flèche à
droite)
CENTRES D’ENTRETIEN
AUTORISÉS
Un entretien inadéquat rendra la
garantie nulle et non avenue. Veuillez
entrer en contact avec votre reven-
deur ou avec l’un des centres d’en-
tretien ci-dessous :
Ernst Paul Lehmann Patentwerk
Reparatur – Abteilung
Saganer Strasse 1-5
D-90475 Nürnberg
ALLEMAGNE
Téléphone (0911) 83707 0
Fax : [phone]
LGB of America
Service des réparations
6444 Nancy Ridge Drive
San Diego CA 92121
États-Unis
Téléphone [phone]
Fax : [phone]
L’expéditeur est responsable des
frais d’expédition, de l’assurance et
des frais de douane.
Conseil : Pour des renseignements
au sujet des produits et des repré-
sentants LGB dans le monde,
consultez le site web à www.lgb.com.
ATTENTION ! Ce modèle réduit n’est
pas pour les enfants en-dessous de 8
ans. Il comporte des petites pièces,
des parties pointues et des pièces
mobiles. Les bielles d’entraînement
de la locomotive peuvent pincer et
coincer. Conserver l’emballage et les
instructions.
Les produits, spécifications et dates
de disponibilité sont sujettes à modi-
fication sans préavis. Certains pro-
duits peuvent ne pas être disponibles
sur certains marchés et chez tous les
détaillants. Certains produits illustrés
sont des prototypes de pré-série.
LGB, LGB of America, LEHMANN et
le logo LGB TOYTRAIN sont des
marques déposées de Ernst Paul
Lehmann Patentwerk, Allemagne.
Les autres marques de commerce
sont la propriété de leurs détenteurs
respectifs. © 2004 Ernst Paul Leh-
mann Patentwerk.
CV60 FCEM : Facteur de compensation de maxima (1...255) [10]
(0 : petit, 255 grand)
Spécifie l’augmentation maximale ou la diminution maximale
de la tension appliquée pendant chaque intervalle de temps
(programmée dans CV61).
Attention ! Les valeurs de CV60 et CV61 attribuées par
l’usine sont optimisées pour les moteurs LGB.
CV61 FCEM : Fréquence de réglage (0 : souvent, 255 : rarement) (0...255) [5]
Spécifie le nombre de réglages par seconde de la tension du
moteur, en conséquence, la locomotive réagit dans les
virages ou sur une pente, immédiatement ou dans un délai
très court.
CV62 FCEM : Réglage maximal de tension (0...255) [255]
(0 : pas de réglage, 255 : réglage maxi)
Limite la plage de réglage de la tension du moteur. Le réglage
ne dépassera pas cette valeur en cas de charge très
importante sur le moteur – pour un fonctionnement plus
réaliste, la locomotive ralentira un peu sur une pente.
CV67 Réglages de vitesse programmés par l’utilisateur
à(se reporter à CV29) :
CV94 28 réglages de vitesse sont programmés dans les registres
CV67 à CV94. Avec le SMT LGB, une valeur sur deux n’est
pas utilisée (14 réglages de vitesse)
Réglages de vitesse attribués par l’usine :
7, 9, 11, 13, 16, 20, 24, 28, 32, 36, 42, 48, 54, 60, 68, 76,
84, 92, 102, 112, 124, 136, 152, 168, 188, 208, 230, 255
Valeurs disponibles pour la programmation par l’utilisateur :
8, 16, 24, 32, 40, 48, 56, 64, 72, 80, 88, 96, 104, 112, 120,
128, 136, 144, 152, 160, 168, 176, 184, 192, 208, 224, 240, 255.
Conseil : Les réglages de vitesse sont faits en usine et
aucune programmation n’est nécessaire. Pour programmer
les réglages de vitesse, utiliser le module de
programmation de décodeur pour OP SMT 55045. (0...255)
Exemple de programmation au niveau du bit : une loco doit
se déplacer en marche arrière, les réglages de vitesse sont
programmés par l’utilisateur et la locomotive doit pouvoir
être utilisée sur un réseau analogique :
Bit 1 = 1, Bit 2 = 0, Bit 3 = 4, Bit 4 = 0, Bit 5 = 16,
Bit 6 = 0, 1 + 4 + 16 = 21.
Programmer le registre CV 29 à la valeur de fonction 21.
Toutes les valeurs de fonction sont programmées directement
lorsque la programmation est faite à l’aide de la nouvelle
télécommande universelle 55015P (« parallèle » avec mode
de programmation « C ») ou du module de programmation
de décodeur pour OP SMT 55045.
2524
