Life 39.9TS401020C User manual

39.9TS401020C
39.9TS401020N
Importato da: LIFE ELECTRONICS S.p.A.
Via Ra󰀨aele Leone, 3 – 95018 Riposto (CT)
www.life-electronics.com
Made in CHINA
FARETTO DA INCASSO
DOWNLIGHT
Dati Fotometrici / Photometrical data
Codici 39.9TS401020C 39.9TS401020N
Luminosità Luminous ux : 1500 lm 1600 lm
Angolo di di󰀨usione Beam angle: BA 110°
Colore luce Color Temperature: Bianca calda /
Warm white 3000K
Bianca naturale /
Natural white 4000K
Indice di resa cromatica CRI: Ra 80
Warm Up Time Warm Up Time: <1 sec
Dati Elettrici / Electrical Data
Assorbimento max. (con driver) Wattage: 20W
Tensione d’ingresso Input Voltage: 220-240V50/60Hz 100mA
Driver Driver: Interno
Fattore di potenza Power Factor: >0.9
Dati Meccanici / Mechanical data
Dimensioni foro Hole size: Ø 150mm
Dimensioni Size: Ø 180x48mm
Peso Weight: 250g
Altri dati/ Other data
Vita della lampada Life Time: 30.000h
Apparecchio non idoneo ad essere
ricoperto di materiale termicamente isolante
Apparecchio
Codice 39.9TS041020C
Nome FARETTO LED W.FLOOD DA INCASSO 20W, 120°, 3000K LM1600, Dia.180mm (foro D.150mm)
Rilievo
Codice 39.9TS041020C
Nome FARETTO LED W.FLOOD DA INCASSO 20W, 120°, 3000K LM1600, Dia.180mm (foro D.150mm)
Flusso Apparecchio 1859.42 lm Potenza Apparecchio 19.38 W Efficacia 95.96 lm/W Rendimento 116.21%
Flusso Lampade 1600.00 lm Valore Massimo 443.96 cd/klm Posizione C=0.00 G=0.00 CG Asimmetrico
UGR
S = 0.250
Reflectancies
Ceiling/Cavity 0.7 0.7 0.5 0.5 0.3 0.7 0.7 0.5 0.5 0.3
Walls 0.5 0.3 0.5 0.3 0.3 0.5 0.3 0.5 0.3 0.3
WorkingPlane 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2
RoomDimensions ViewedCrosswise ViewedEndwise
x=2H y=2H 23.2 24.5 23.5 24.7 25.0 23.2 24.5 23.5 24.7 25.0
x=2H y=3H 24.7 25.9 25.0 26.1 26.4 24.7 25.9 25.1 26.2 26.4
x=2H y=4H 25.2 26.3 25.6 26.6 27.0 25.3 26.4 25.7 26.7 27.0
x=2H y=6H 25.6 26.6 26.0 26.9 27.4 25.7 26.7 26.1 27.0 27.4
x=2H y=8H 25.7 26.7 26.1 27.0 27.5 25.9 26.8 26.2 27.1 27.5
x=2H y=12H 25.7 26.6 26.1 27.0 27.5 25.9 26.8 26.3 27.2 27.5
x=4H y=2H 23.9 25.0 24.3 25.3 25.6 23.9 25.0 24.3 25.3 25.6
x=4H y=3H 25.6 26.5 26.0 26.8 27.2 25.6 26.5 26.0 26.9 27.2
x=4H y=4H 26.3 27.1 26.7 27.4 27.9 26.3 27.1 26.7 27.5 27.9
x=4H y=6H 26.7 27.4 27.2 27.8 28.4 26.9 27.6 27.3 28.0 28.4
x=4H y=8H 26.8 27.5 27.3 27.9 28.5 27.0 27.7 27.5 28.1 28.5
x=4H y=12H 26.9 27.5 27.4 27.9 28.6 27.1 27.7 27.6 28.1 28.6
x=8H y=4H 26.6 27.2 27.0 27.6 28.1 26.6 27.3 27.1 27.7 28.1
x=8H y=6H 27.1 27.7 27.6 28.1 28.7 27.3 27.8 27.7 28.2 28.7
x=8H y=8H 27.3 27.8 27.8 28.3 28.9 27.5 28.0 28.0 28.4 28.9
x=8H y=12H 27.4 27.8 27.9 28.3 29.0 27.6 28.0 28.1 28.5 29.0
x=12H y=4H 26.6 27.2 27.0 27.6 28.1 26.6 27.2 27.1 27.6 28.1
x=12H y=6H 27.2 27.7 27.7 28.1 28.7 27.3 27.8 27.8 28.2 28.7
x=12H y=8H 27.4 27.8 27.9 28.3 29.0 27.6 28.0 28.1 28.4 29.0
LITESTAR (c)OxyTech Srl www.oxytech.it Pagina 1
UGR

Caratteristiche / Features
1. Alta luminosità con ottima e󰀩cienza e a󰀩dabilità
2. Stabilità della luminosità garantita da un ampio range di tensione
3. Il proiettore permette una regolazione manuale dell’angolo di orientamento della luce.
Note: non dimmerabile
1. High brightness and eciency.
2. Brightness stability ensured by a wide voltage range.
3.The downlight can be rotated manually for a better lighting.
Note: not dimmable

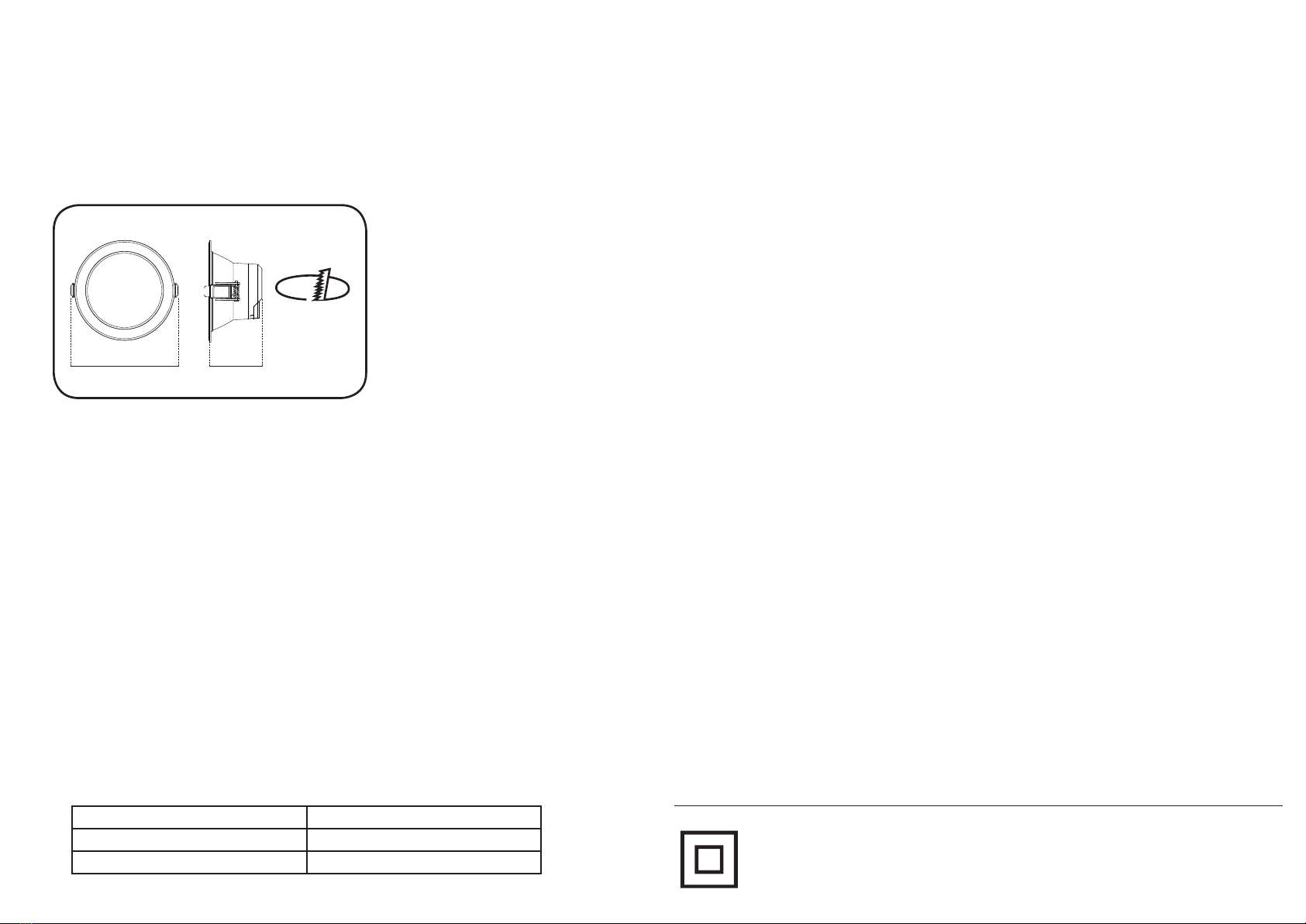

Installazione su controso󰀩tto / Ceiling installation
L’installazione deve essere eseguita da personale tecnico qualicato
Installation must be performed by qualied technical personnel.
Prima di e󰀨ettuare qualsiasi operazione sul proiettore LED, togliere tensione alla linea di
alimentazione elettrica 220-240Vac, 50/60Hz.
Before carrying out any operation on the LED downlight, disconnect the 220-240Vac, 50 / 60Hz power
supply line.
1. Praticare un foro delle dimensioni riportate nelle speciche.
1. Drill a hole of the dimensions given in the specications.
2. Aprire la cover di protezione di Fase e Neutro, situata nel retro del faretto
2. Open the Phase and Neutral protection cover, placed on downlight back side.
3. Collegare Fase e Neutro della linea di alimentazione elettrica 220-240Vac, 50/60Hz al faretto
3.Connect Phase and Neutral of the 220-240Vac, 50 / 60Hz power supply line to the downlight.
4. Chiudere la cover di protezione di Fase e Neutro del faretto.
4. Close Phase and Neutral protection cover of the downlight.
5. Tenere premute le molle di ssaggio e inserire il proiettore nel foro praticato sul controso󰀩tto.
5. Press and hold the xing springs and put the projector into the hole in the ceiling.
6. Rilasciare le molle una volta che il proiettore sia entrato nell’apposito alloggiamento e spingerlo
per farlo incastrare più stabilmente.
6. Release the springs after the downlight is positioned in the slot and push it to make it more stable
7. Controllare che il proiettore sia stato ssato correttamente.
7. Make sure that the downlight is xed properly.
8.Ristabilire la tensione alla linea di alimentazione 220-240Vac, 50/60Hz e testarne il funzionamento.
8.Restore the voltage to the 220-240Vac, 50 / 60Hz power supply line and test the operation.
ATTENZIONE: rispettare lo schema di collegamento
Attention: respect the diagram and don’t invert the connections
Simbolo / Schema Cavo / Cable
L = Fase / Phase Marrone / Brown
N = Neutro / Neutral Blu / Blue
Apparecchio di Classe II
Apparecchio nel quale la protezione contro la scossa elettrica non si basa unicamente
sull’isolamento principale, ma anche sulle misure supplementari di sicurezza, quali il
doppio isolamento o l’isolamento rinforzato. Questi apparecchi non prevedono dispositivi
per la messa a terra, o non dipendono dalle condizioni di installazione.
Ø 150mm
180mm 48mm
Attenzione / Warning
• La sorgente luminosa ed il driver di questo apparecchio non sono sostituibili; quando la sorgente
luminosa raggiunge il ne vita ed il driver si guasta, deve essere sostituito l’intero apparecchio.
• Non posizionare il faretto LED vicino a fonti di calore.
• Vericare che tutti i collegamenti siano stati eseguiti correttamente rispettando la tensione
nominale di lavoro, altrimenti si potrebbero vericare danni e/o guasti.
• Non toccare il faretto LED se ancora alimentato.
• La manutenzione e la sostituzione deve essere eseguita da personale tecnico qualicato
• The light source and the driver of this appliance are not replaceable; when the light source reaches the
end of life and the driver fails, the entire appliance must be replaced.
• Do not place the LED downlight near heat sources.
• Check that all connections have been made correctly respecting the nominal working voltage, otherwise
damage and / or faults could occur.
• Do not touch the LED downlight if it is still powered.
• Maintenance and replacement must be performed by qualied technical personnel
Il dispositivo è in Classe II, quindi non necessita della messa a terra, ma per assicurare un
adeguato doppio isolamento su tutta la linea di alimentazione utilizzare un cavo gommato, avente
una sezione compresa fra 1,5mm2 e 2,5mm2. Sguainare i li conduttori del cavo di alimentazione
elettrica solo della porzione di conduttore che entrerà all’interno della morsettiera del driver,
prestando attenzione alla fuoriuscita dei trefoli che potrebbero causare corto circuiti.
The device is in Class II, so it does not need to be grounded, but to ensure adequate double insulation
along the entire power line use a rubberized cable, having a section between 1.5mm2 and 2, 5mm2.
Strip the conductor wires of the power supply cable only of the conductor portion that will enter the driver
terminal board, paying attention to the escape of the strands that could cause short circuits.
