LIVARNO LUX 300304 Technical specifications

LED SOLAR SPOTLIGHT
IAN 300304
LED SOLAR SPOTLIGHT
Assembly, operating and safety instructions
LED-SOLARSTRAHLER
Montage-, Bedienungs- und Sicherheitshinweise
LED PROŽEKTORIUS SU
SAULĖS BATERIJA
Nurodymai dėl montavimo, naudojimo ir saugumo
REFLEKTOR SOLARNY LED
Wskazówki montażu, obsługi i bezpieczeństwa

GB Assembly, operating and safety instructions Page 5
PL Wskazówki montażu, obsługi i bezpieczeństwa Strona 12
LT Nurodymai dėl montavimo, naudojimo ir saugumo Puslapis 20
DE/AT/CH Montage-, Bedienungs- und Sicherheitshinweise Seite 27

A
B
1
3
12
13
14
7
8
2
4
5
6
9
10
11
15
11

C D
E
12m
0m1m 1m
F
18 17 16

5GB
List of pictograms used........................................................................................................Page 6
Introduction...................................................................................................................................Page 6
Intended use........................................................................................................................................Page 6
Description of Parts .............................................................................................................................Page 6
Included items .....................................................................................................................................Page 6
Technical data.....................................................................................................................................Page 6
Safety notes..................................................................................................................................Page 7
Safety instructions for batteries/rechargeable batteries .................................................................Page 7
Functioning.....................................................................................................................................Page 8
Charging the rechargeable battery..........................................................................Page 8
Assembly.........................................................................................................................................Page 8
Mounting the spotlight........................................................................................................................Page 8
Mounting the solar cell.......................................................................................................................Page 9
Preparing the product for use.......................................................................................Page 9
Switching the motion detector on and off .........................................................................................Page 9
Setting the lighting duration................................................................................................................Page 9
Adjusting the sensitivity of the sensor.................................................................................................Page 9
Setting the daylight level ....................................................................................................................Page 10
Orientating the motion detector.........................................................................................................Page 10
Cleaning and storage ...........................................................................................................Page 10
Troubleshooting ........................................................................................................................Page 10
Disposal............................................................................................................................................Page 11
Warranty.........................................................................................................................................Page 11

6 GB

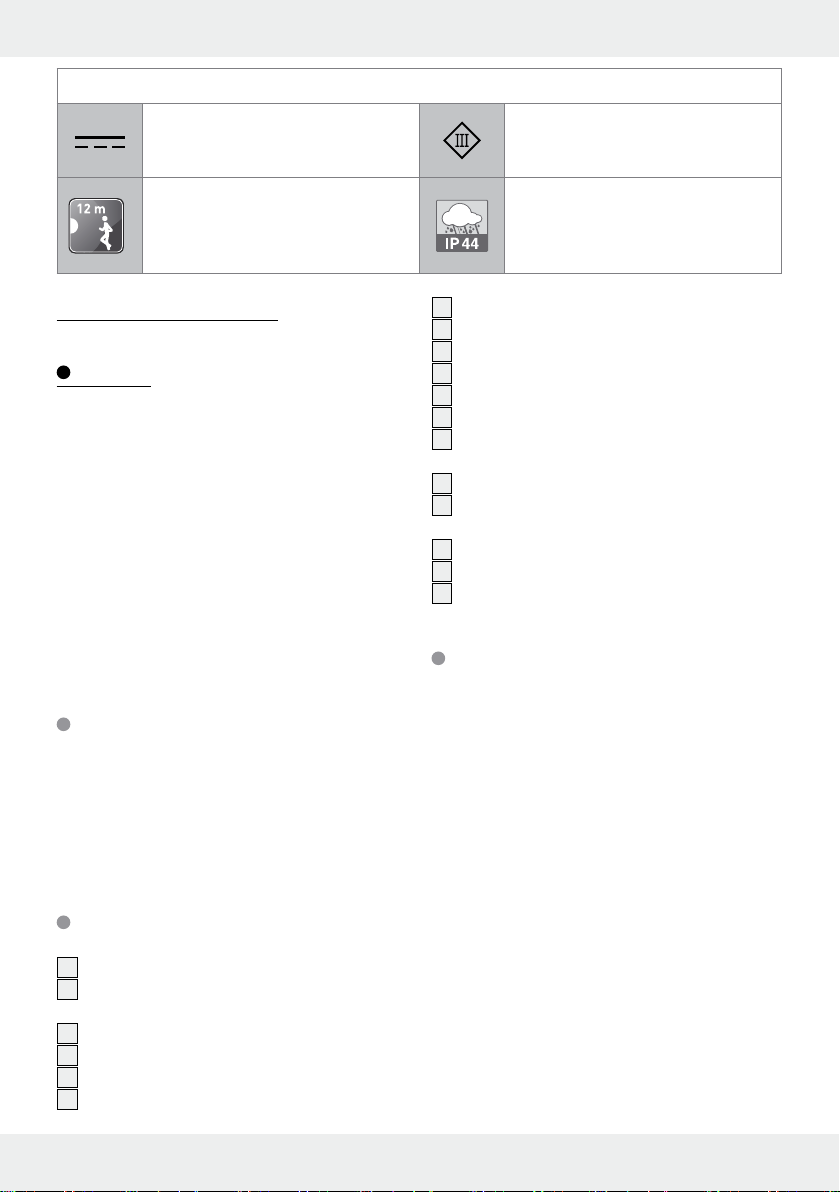

List of pictograms used
Direct current Protection class III
Motion detector detection range
approx. 12m (weather dependant) Splashproof (IP44)
LED Solar Spotlight
Introduction
We congratulate you on the purchase of your new
product. You have chosen a high quality product.
The instructions for use are part of the product.
They contain important information concerning
safety, use and disposal. Before using the product,
please familiarise yourself with all of the safety in-
formation and instructions for use. Only use the
product as described and for the specified applica-
tions. If you pass the product on to anyone else,
please ensure that you also pass on all the docu-
mentation with it.
Intended use
This product is suitable for outdoor use. This
product is only intended for private use and is not
suitable for commercial use or for use in other
applications.
Description of parts
1Dowels (mounting material for spotlight,
Ø 9mm)
2Screws (mounting material for spotlight,
Ø 6 x 40mm)
3Mounting bracket
4Hinge joint
5Spring washer
6Flat washer
7Fasten screws
8Solar electricity socket
9Motion detector
10 Spotlight
11 ON/OFF switch
12 Solar cell
13 Screws (mounting material for solar cell,
Ø 4 x 34mm)
14 Solar cable plug
15 Dowels (mounting material for solar cell,
Ø 6mm)
16 Rotary control LUX
17 Rotary control SENS
18 Rotary control TIME
Included items
Immediately after unpacking, check that all the
items and accessories are present and that the
product is in perfect condition.
1 spotlight
1 solar cell
2 screws (mounting material for spotlight
Ø 6 x 40mm)
4 screws (mounting material for solar cell
Ø 4 x 34mm)
2 dowel (mounting material for spotlight Ø 9mm)
4 dowel (mounting material for solar cell, Ø 6mm)
1 operating instructions
Technical data
Operating voltage: 7,4V (direct current)
Lithium-ion battery: 7,4V (direct current),
1800mAh (not replaceable)

7GB
Lamp: 9 x max. 1W
Protection class: III/
Solar cell: polycrystalline, 3.5W /
14.5V, 21 x 16 x 1.6 cm
(without mounting plate)
Twilight switch: adjustable from approx.
5 lx–20,000lx
Lighting duration: adjustable from 5s +/-2s
to 5min +/-1 min
Spotlight:
Motion detector: range: max. 12m,
detection angle: approx.
180 degree
Degree of protection: IP44 (splash proof)
Weight: approx. 635g
Dimensions: approx. 11.4 x 14 x
15.6 cm
Max projected area: max. 11.4 x 15.6 cm
Mounting height: max. 1.8–2.5 m
Safety notes
DANGER TO
LIFE AND ACCIDENT HAZARD
FOR TODDLERS AND SMALL
CHILDREN! Never leave children unsupervised
with the packaging materials. The packaging
material presents a danger of suffocation.
Children often underestimate dangers. Always
keep children away from the product.
DANGER TO LIFE! During installation keep
children away from the area in which you are
working. A large number of screws and other
small parts are included with delivery. These may
prove life-threatening if swallowed or inhaled.
This product can be used by children aged
from 8 years and above and persons with re-
duced physical, sensory or mental capabilities
or lack of experience and knowledge if they
have been given supervision or instruction
concerning use of the product in a safe way
and understand the hazards involved. Children
shall not play with the product. Cleaning and
user maintenance shall not be made by children
without supervision.
Do not use the product if you detect any kind
of damage.
The illuminants are not replaceable.
If the illuminants fail at the end of their lifes, the
entire light must be replaced.
0.5m
FIRE HAZARD! Fit the product so
that it is at least 0.5 m away from
the material to be illuminated. Exces-
sive heat can result in a fire.
CAUTION! RISK OF INJURY!
Broken lamp glass must be replaced
before any further use is made of
the lamp.
Safety instructions for
batteries/rechargeable
batteries
DANGER TO LIFE! Keep batteries/recharge-
able batteries out of reach of children. If acci-
dentally swallowed seek immediate medical
attention.
DANGER OF EXPLOSION!
Never recharge non-rechargeable
batteries. Do not short-circuit batter-
ies/rechargeable batteries and/or open them.
Overheating, fire or bursting can be the result.
Never throw batteries/rechargeable batteries
into fire or water.
Do not exert mechanical loads to batteries/
rechargeable batteries.
Risk of batteries/rechargeable batteries
leakage
Avoid extreme environmental conditions and
temperatures, which could affect batteries/
rechargeable batteries, e.g. radiators/direct
sunlight.
Avoid contact with the skin, eyes and mucous
membranes. In the event of contact with bat-
tery acid, thoroughly flush the affected area
with plenty of clean water and seek immediate
medical attention.
WEAR PROTECTIVE GLOVES!
Leaked or damaged batteries/
rechargeable batteries can cause

8 GB
burns on contact with the skin. Wear suitable
protective gloves at all times if such an event
occurs.
This product has a built-in rechargeable battery
which cannot be replaced by the user. The
removal or replacement of the rechargeable
battery may only be carried out by the manu-
facturer or his customer service or by a similarly
qualified person in order to avoid hazards.
When disposing of the product, it should be
noted that this product contains a rechargea-
ble battery.
Functioning
When exposed to sunlight, the solar cell 12 converts
the light into electrical energy and via the connected
solar electricity socket 8, stores the electricity in
the built-in rechargeable battery. With a fully
charged rechargeable battery, the lighting duration
is about 1.3 hours. Before being used for the first
time, the rechargeable battery must be fully loaded
(see section “Charging the rechargeable battery”).
Charging the
rechargeable battery
Upon delivery, the rechargeable battery is fully
charged. Due to storage times, the rechargeable
battery may be partially discharged when first
used. Therefore, charge the rechargeable battery
completely before first use.
Charging the rechargeable batteries with
a solar cell
Toggle the ON/ OFF switch 11 into the OFF
position, so the charging process is not influ-
enced by the light being switched on.
Insert the solar cable plug 14 into the solar
electricity socket 8of the spotlight 10 . Posi-
tion the solar cell 12 as described in section
“Mounting the solar cell 12 ”.
Note: With steady exposure to sunlight, the
rechargeable battery is fully charged after 4 to
6 days. The duration of the charging process
depends on the charge state of the rechargea-
ble battery as well as the quality of the expo-
sure to sunlight.
Assembly
Note: Remove all packaging materials from the
product.
Before mounting, decide where you want to Mount
the solar cell 12 and the spotlight 10 . The solar
cell 12 and the spotlight 10 can be mounted inde-
pendently of each other, but after being mounted
must be connected with the approx. 3 m long
power cable of the solar cell 12 . After the mount-
ing, lay the cable so it is not subject to any me-
chanical stresses. Use typical installation material
such as cable clamps or conduit to fasten the
cable, to prevent damage to the insulation.
Note: The included mounting material is suitable
for ordinary solid concrete or masonry construc-
tion. Other wall substrates may require other fasten-
ing materials. Seek specialist advice if necessary.
Mounting the spotlight
Make sure you will not be drilling into electrical,
gas or water lines inside the wall. Use a power drill
to drill the holes into the brick wall. Always observe
all safety instructions for the power drill in the ma-
nual for the power drill. Death or injury due to elec-
tric shock may otherwise result.
When selecting the mounting location for the
spotlight 10 , pay attention to the following:
Make sure the spotlight 10 illuminates the
desired area. You can move the spotlight 10 .
Make sure the motion detector 9covers the
desired area. The motion detector 9has a
maximum coverage range of 12 m, with a cov-
erage angle of about 180° (depending on the
mounting height – a height of 1.8–2.5m is
ideal).
Make sure the motion detector 9is not illumi-
nated at night by street lighting. This can
influence its functioning.

9GB
Unscrew hinge joint 4to detach the mounting
bracket 3from the spotlight 10 .
Utilize the mounting bracket 3as a template
for making the position of the two outer drill
holes.
Then drill these holes and attach the mounting
bracket 3using the supplied dowels 1and
screws 2.
Now attach the spotlight 10 to the mounting
bracket 3using the previously removed hinge
joint 4, spring washer 5and flat washer 6.
Please make sure that the spring washer 5
and flat washer 6are located as fig A.
Mounting the solar cell
Make sure you will not be drilling into electrical,
gas or water lines inside the wall. Use a power drill
to drill the holes into the brick wall. Always observe
all safety instructions for the power drill in the ma-
nual for the power drill. Death or injury due to
electric shock may otherwise result.
When selecting the mounting location for the solar
cell 12 , pay attention to the following:
The solar cell 12 needs to be as directly
exposed to sunlight as possible. Even partial
shading of the solar cell 12 during the day can
have a significant influence on charging.
Cardinal direction:
Orientation towards the south is optimum. Orienta-
tions with slight deviations towards the west are
preferable to those with slight deviations towards
the east.
Horizontal orientation:
The horizontal orientation of the solar cell depends
on the geographic latitude of the mounting loca-
tion. In central Europe, and angle of 30°–40° is
ideal.
A mounting plate with 6 drill holes for screws is
located at the back of solar cell 12 .
Mount the solar cell 12 at the designated loca-
tion using the 4 small screws 13 and dowels
15 . Depending on the topography of the
mounting location, you can freely choose 4 of
the drill holes in the mounting plate; however,
you should ideally select 2 drill holes on the
right and left each (see fig. B).
Then lay the solar cable plug 14 and connect
the plug to the solar electricity socket 8of the
spotlight 10 .
The solar cell 12 is connected to the mounting
plate via a swivel joint. Orient the solar cell 12
in a manner that ensures maximum exposure to
sunlight.
Preparing the product for use
Switching the motion detector
on and off
Press the ON/ OFF switch 11 into the ON po-
sition to switch on the motion detector 9.
Press the ON/ OFF switch 11 into the OFF po-
sition to switch off the motion detector 9.
Setting the lighting duration
Turn the rotary control TIME 18 on the bottom
of the motion detector 9clockwise to increase
the duration of the illumination. The lighting
duration can be adjusted within a time window
of approx. 5s +/-2s to 5min +/-1min.
Adjusting the sensitivity of
the sensor
Turn the rotary control SENS 17 on the bottom
of the motion detector 9clockwise to in-
crease the sensitivity of the sensor.
Note: The motion detector responds to heat
radiation. When outdoor temperatures are low,
it is more sensitive to body heat than when out-
door temperatures are warm. Be sure to regu-
late the sensitivity of the sensor over the course
of the year.

10 GB
Setting the daylight level
Turn the rotary control LUX 16 on the bottom of
the motion detector 9clockwise to increase
the daylight level. In position , the motion
detector only responds at pitch-black night
(approx. 5 lx). In position , the motion
detector also responds at daylight levels, as
long as about 20,000lx are not exceeded.
Orientating the
motion detector
Loosen the fastening screws 7of the motion
detector 9.
Turn the rotary control LUX 16 to position .
Orient the motion detector into the central
region of the desired coverage area.
Move about through the coverage area until
you are satisfied with the response characteris-
tics of the motion detector. To find the proper
orientation, change the position of the rotary
control SENS 17 or the orientation of the
motion detector.
Re-tighten the fastening screws 7to fix the ad-
justment.
Turn the rotary control LUX 16 to the desired
position. These can be determined during the
dawn or twilight hours during which the spot-
light 10 should respond. Slowly turn the rotary
control LUX 16 clockwise until it reacts to
movement within the coverage area.
Cleaning and storage
Press the ON/ OFF switch 11 into the OFF po-
sition if you will not be using the product and
want to store it.
Check the motion detector 9and the solar
cell 12 for dirt regularly. If dirt or is present,
remove it to guarantee flawless function of the
product.
Especially during the winter, keep the product
free from snow and ice.
Clean the product with a lint-free, slightly moist
cloth and mild cleaning agent.
Troubleshooting
=Fault
=Cause
=Solution
=The product does not switch on.
=The ON/OFF switch 11 is in the OFF position.
=Press the ON/OFF switch 11 into the ON
position.
=The rotary rotary control LUX 16 is adjusted
too dark.
=Adjust the rotary control LUX 16 so it is brighter.
=The motion detector 9is dirty or is incorrectly
oriented.
=Clean the motion detector 9or reorient it.
=The sensitivity of the motion detector 9is too
low.
=Readjust the sensitivity of the motion detector 9
(see section “Adjusting the sensitivity of the sen-
sor”).
=The rechargeable battery is discharged.
=Charge the rechargeable battery (see section
“Charging the rechargeable battery”).
=The product also switches on when it
is light out.
=The rotary control LUX 16 is adjusted too bright.
=Adjust the rotary control LUX 16 so it is darker.
=The light flickers.
=The rechargeable battery is almost discharged.
=Charge the rechargeable battery (see section
“Charging the rechargeable battery”).
=The rechargeable battery loses its
charge after a short time.
=The plug connection of the solar cell 12 and
spot light 10 has come loose.
=Refasten the plug connection at the product.
=The solar cell is dirty.
=Clean the solar cell.

11GB
=The solar cell is unfavourably oriented.
=Re-align the solar cell (see section “Mounting
the solar cell”).
Disposal
The packaging is made entirely of recyclable mate-
rials, which you may dispose of at local recycling
facilities.
b
a
Observe the marking of the packaging
materials for waste separation, which
are marked with abbreviations (a) and
numbers (b) with following meaning:
1–7: plastics/ 20–22: paper and fibre-
board/ 80–98: composite materials.
The product and packaging materials
are recyclable, dispose of it separately
for better waste treatment. The Triman
logo is valid in France only.
Contact your local refuse disposal
authority for more details of how to
dispose of your worn-out product.
To help protect the environment, please
dispose of the product properly when it
has reached the end of its useful life and
not in the household waste. Information
on collection points and their opening
hours can be obtained from your local
authority.
Faulty or used batteries / rechargeable batteries
must be recycled in accordance with Directive
2006/66/EC and its amendments. Please return
the batteries/rechargeable batteries and/ or the
product to the available collection points.
Environmental damage through
incorrect disposal of the batteries/
rechargeable batteries!
Batteries/rechargeable batteries may not be dis-
posed of with the usual domestic waste. They may
contain toxic heavy metals and are subject to haz-
ardous waste treatment rules and regulations. The
chemical symbols for heavy metals are as follows:
Cd = cadmium, Hg = mercury, Pb = lead. That is
why you should dispose of used batteries/ re-
chargeable batteries at a local collection point.
Warranty
The product has been manufactured to strict quality
guidelines and meticulously examined before delivery.
In the event of product defects you have legal rights
against the retailer of this product. Your legal rights
are not limited in any way by our warranty detailed
below.
The warranty for this product is 3 years from the
date of purchase. Should this product show any
fault in materials or manufacture within 3 years
from the date of purchase, we will repair or re-
place it – at our choice – free of charge to you.
The warranty period begins on the date of
purchase. Please keep the original sales receipt in
a safe location. This document is required as your
proof of purchase. This warranty becomes void if
the product has been damaged, or used or main-
tained improperly.
The warranty applies to defects in material or ma-
nufacture. This warranty does not cover product
parts subject to normal wear, thus possibly conside-
red consumables (e.g. batteries) or for damage to
fragile parts, e.g. switches, rechargeable batteries
or glass parts.

12 PL
Legenda zastosowanych piktogramów ...........................................................Strona 13
Wstęp ..............................................................................................................................................Strona 13
Zastosowanie zgodne z przeznaczeniem ..................................................................................... Strona 13
Opis części.......................................................................................................................................Strona 13
Zawartość.........................................................................................................................................Strona 13
Dane techniczne ..............................................................................................................................Strona 14
Wskazówki bezpieczeństwa......................................................................................Strona 14
Wskazówki bezpieczeństwa dla baterii/akumulatorów .............................................................Strona 14
Sposób działania ..................................................................................................................Strona 15
Ładowanie akumulatora ...............................................................................................Strona 15
Montaż........................................................................................................................................... Strona 15
Montaż reflektora ............................................................................................................................Strona 15
Montaż ogniwa solarnego..............................................................................................................Strona 16
Uruchomienie............................................................................................................................Strona 16
Włączanie/wyłączanie czujnika ruchu.........................................................................................Strona 16
Ustawianie czasu świecenia ...........................................................................................................Strona 17
Ustawienie czułości czujnika........................................................................................................... Strona 17
Ustawianie światłoczułości..............................................................................................................Strona 17
Ustawianie czujnika ruchu............................................................................................................... Strona 17
Czyszczenie i przechowywanie................................................................................Strona 17
Usuwanie usterek.................................................................................................................Strona 17
Utylizacja .....................................................................................................................................Strona 18
Gwarancja..................................................................................................................................Strona 19

13PL
Legenda zastosowanych piktogramów
Prąd stały Klasa ochrony III
Kąt wykrywania
czujnika ruchu ok. 12m
(w zależności od warunków atmosfe-
rycznych)
Ochrona przed pryskającą wodą
(IP44)
Reflektor solarny LED
Wstęp
Gratulujemy Państwu zakupu nowego produktu.
Tym samym zdecydowali się Państwo na zakup
produktu wysokiej jakości. Instrukcja obsługi jest
częścią tego produktu. Zawiera ona ważne wska-
zówki dotyczące bezpieczeństwa, użytkowania
iutylizacji. Przed pierwszym użyciem produktu
należy zapoznać się ze wszystkimi wskazówkami
dotyczącymi obsługi ibezpieczeństwa. Używać
produktu wyłącznie zgodnie zjego poniżej opisa-
nym przeznaczeniem. Wprzypadku przekazania
produktu innej osobie należy dołączyć do niego
całą jego dokumentację.
Zastosowanie zgodne z
przeznaczeniem
Produkt jest przeznaczony do używania na
zewnątrz. Produkt jest przeznaczony wyłącznie do
prywatnego zastosowania, a nie do użytku komer-
cyjnego lub innych rodzajów zastosowań.
Opis części
1Kołek (materiał montażowy do spota, Ø 9 mm)
2Śruba (materiał montażowy do spota,
Ø 6 x 40 mm)
3Uchwyt montażowy
4Przegub obrotowy
5Podkładka sprężysta
6Podkładka
7Śruba mocująca
8Gniazdko solarne
9Czujnik ruchu
10 Spot
11 Przełącznik WŁĄCZ/WYŁĄCZ
12 Ogniwo solarne
13 Śruba (materiał montażowy do ogniwa
solarnego, Ø 4 x 34 mm)
14 Wtyczka solarna
15 Kołek (materiał montażowy do ogniwa
solarnego, Ø 6 mm)
16 Pokrętło regulacyjne LUX
17 Pokrętło regulacyjne SENS
18 Pokrętło regulacyjne TIME
Zawartość
Niezwłocznie po rozpakowaniu należy sprawdzić
zawartość pod kątem kompletności i nienagannego
stanu produktu.
1 spot
1 ogniwo solarne
2 śruby (materiał montażowy do spota,
Ø 6 x 40mm)
4 śruby (materiał montażowy do ogniwa solarnego,
Ø 4 x 34mm)
2 kołki (materiał montażowy do spota, Ø 9 mm)
4 kołki (materiał montażowy do ogniwa solarnego,
Ø 6mm)
1 instrukcja obsługi

14 PL
Dane techniczne
Napięcie robocze: 7,4V (prąd stały)
Akumulator litowo-jonowy: 7,4 V (prąd stały),
1800mAh (nie podlega
wymianie)
Żarówka: 9 x maks. 1W
Klasa ochrony: III/
Ogniwo solarne: polikrystaliczne, 3,5W /
14,5V, 21 x 16 x 1,6 cm
(bez płyty montażowej)
Przełącznik ściemniacza: zakres regulacji
ok. 5lx–20.000lx
Czas świecenia: zakres regulacji od
5 sek. +/-2 sek. do 5 min
+/-1min
Spot:
Czujnik ruchu: zasięg: maks. 12m,
Czujnik wykrywania:
ok. 180°
Stopień ochrony: IP44 (ochrona przed
pryskającą wodą)
Ciężar: ok. 635 g
Wymiary: ok. 11,4 x 14 x 15,6 cm
Powierzchnia projekcji: maks. 11,4 x 15,6 cm
Wysokość montażu: maks. 1,8–2,5m
Wskazówki
bezpieczeństwa
NIEBEZPIECZEŃSTWO
UTRATY ŻYCIA I ODNIESIENIA
OBRAŻEŃ W WYPADKU PRZEZ DZIECI!
W żadnym wypadku nie pozostawiać dzieci
bez nadzoru w pobliżu opakowania. Istnieje
niebezpieczeństwo uduszenia się materiałem
opakowaniowym. Dzieci często nie dostrzegają
niebezpieczeństwa. Dzieci nie powinny mieć
dostępu do produktu.
ZAGROŻENIE ŻYCIA! Podczas montażu
należy pilnować, aby w pobliżu miejsca pracy
nie było dzieci. W zakresie dostawy znajduje
się wiele śrub oraz małych części składowych.
Mogą one stanowić zagrożenie życia w razie
ich połknięcia przez dzieci lub przedostania
się do ich dróg oddechowych.
Niniejszy produkt może być używany przez
dzieci od lat 8 oraz przez osoby z obniżonymi
zdolnościami fizycznymi, sensorycznymi lub
mentalnymi lub brakiem doświadczenia i/lub
wiedzy, jeśli pozostają pod nadzorem lub
zostały pouczone w kwestii bezpiecznego
użycia produktu i rozumieją wynikające z
niego zagrożenia. Dzieci nie mogą bawić się
produktem. Czyszczenie i konserwacja nie
mogą być przeprowadzane przez dzieci bez
nadzoru.
Nie używać produktu w razie wykrycia jakie-
gokolwiek uszkodzenia.
Elementy świetlne nie podlegają wymianie.
Jeśli elementy świetlne przestaną działać z
powodu zużycia, należy wymienić cały produkt.
0,5m
ZAGROŻENIE POŻAROWE!
Produkt należy zamontować w odle-
głości co najmniej 0,5m od oświe-
tlanych przez nią materiałów. Nadmierne
wydzielanie się ciepła może spowodować pożar.
OSTROŻNIE! NIEBEZPIECZEŃ-
STWO OBRAŻEŃ CIAŁA!
Uszkodzony klosz powinien zostać
wymieniony przed ponownym użyciem lampy.
Wskazówki
bezpieczeństwa dla
baterii/akumulatorów
ZAGROŻENIE ŻYCIA! Baterie/akumulatory
należy trzymać poza zasięgiem dzieci.
W przypadku połknięcia należy natychmiast
udać się do lekarza!
NIEBEZPIECZEŃSTWO WYBU-
CHU! Baterii jednorazowego
użytku nie wolno ładować ponow-
nie. Baterii/akumulatorów nie należy zwierać
i/lub otwierać. Może to doprowadzić do
przegrzania, pożaru lub wybuchu.
Nigdy nie należy wrzucać baterii/akumulatorów
do ognia lub wody.
Nigdy nie należy narażać baterii/akumulatorów
na obciążenia mechaniczne.

15PL
Ryzyko wycieku kwasu z baterii/
akumulatorów
Należy unikać ekstremalnych warunków i
temperatur, które mogą oddziaływać na baterie/
akumulatory, np. kaloryferów/bezpośredniego
działania promieniowania słonecznego.
Unikać kontaktu ze skórą, oczami i błonami
śluzowymi! W razie kontaktu z kwasem akumu-
latorowym należy natychmiast przepłukać
dane miejsce czystą wodą i niezwłocznie
udać się do lekarza!
ZAKŁADAĆ RĘKAWICE
OCHRONNE! Wylane lub uszko-
dzone baterie/ akumulatory po
dotknięciu skóry mogą spowodować poparze-
nia chemiczne. Dlatego należy w takim przy-
padku nakładać odpowiednie rękawice
ochronne.
Produkt posiada wbudowany akumulator, który
nie może być wymieniony przez użytkownika.
Rozmontowanie lub wymiana akumulatora
mogą być dokonane wyłącznie przez produ-
centa lub w jego punkcie obsługi klienta lub
przez osobę o podobnych kwalifikacjach, aby
zapobiec zagrożeniom. Przy utylizacji należy
zwrócić uwagę na to, że produkt zawiera aku-
mulator.
Sposób działania
Przy nasłonecznieniu ogniwo solarne 12 przetwarza
światło wenergię słoneczną imagazynuje ją przez
podłączone gniazdko solarne 8we wbudowanym
akumulatorze. Przy całkowicie naładowanym aku-
mulatorze czas oświetlenia wynosi ok. 1,3godzin.
Przed pierwszym uruchomieniem akumulator musi
być naładowany (zobacz rozdział „Ładowanie
akumulatora”).
Ładowanie akumulatora
W trakcie dostawy akumulator jest w pełni
naładowany. Podczas przechowywania może
dojść do częściowego rozładowania akumulatora
iwchwili uruchomienia może on nie być
całkowicie naładowany. Ztego względu przed
pierwszym uruchomieniem należy całkowicie
naładować akumulator.
Ładowanie akumulatora za pomocą
ogniwa solarnego
Przesunąć przełącznik WŁĄCZ/WYŁĄCZ 11
na pozycję OFF, aby nie ograniczać procesu
ładowania przez włączenie produktu.
Włożyć wtyczkę solarną 14 kabla ogniwa so-
larnego do gniazdka solarnego 8spota 10 .
Umieścić ogniwo solarne 12 w sposób opi-
sany w punkcie „Montaż ogniwa solarnego“.
Wskazówka: Po 4 do 6 dniach przy
dobrym nasłonecznieniu akumulator znów jest
naładowany. Czas trwania procesu ładowania
zależy od stanu naładowania akumulatora
oraz jakości nasłonecznienia.
Montaż
Wskazówka: Należy całkowicie usunąć
materiał opakowania.
Przed zamontowaniem należy wybrać miejsce
montażu ogniwa solarnego 12 i spota 10 .
Ogniwo solarne 12 i spot 10 mogą być montowane
niezależnie od siebie, ale po montażu muszą zostać
połączone długim na ok. 3 m przewodem ogniwa
solarnego 12 . Po zamontowaniu przewód należy
ułożyć wtaki sposób, aby nie był narażony na ob-
ciążenia mechaniczne. Aby uniknąć uszkodzenia
izolacji, do zamocowania przewodu należy uży-
wać ogólnie stosowanych materiałów instalacyj-
nych, np. uchwytów kablowych lub kanałów
kablowych.
Wskazówka: Zawarty w zakresie dostawy
materiał montażowy nadaje się do zwykłego,
mocnego muru. W przypadku innych podłoży
mogą być potrzebne inne elementy mocujące.
Wrazie potrzeby zasięgnąć porady ufachowca.
Montaż reflektora
Przed przystąpieniem do wiercenia otworu w ścianie
należy się upewnić, czy nie natrafimy na przewody

16 PL
elektryczne, gazowe lub wodne. W celu wywiercenia
otworów w murze użyć wiertarki. Przestrzegać
wskazówek bezpieczeństwa zawartych we instruk-
cjach obsługi i wskazówkach bezpieczeństwa wier-
tarki. Wprzeciwnym wypadku istnieje ryzyko śmierci
lub odniesienia obrażeń wskutek porażenia prądem.
Podczas wyboru miejsca montażu dla spota 10
należy zwracać uwagę na następujące czynniki:
Upewnić się, że spot 10 będzie oświetlał żą-
dany obszar. Można przesuwać spot 10 .
Upewnić się, że czujnik ruchu 9obejmie za-
sięgiem żądany obszar. Obszar wykrywalności
czujnika ruchu 9to maks. 12 m przy kącie
wykrywalności ok. 180° (wzależności od
wysokości zamontowania – idealna wysokość
to 1,8–2,5 m).
Zwrócić uwagę, aby czujnik ruchu 9nie był
wnocy oświetlany przez oświetlenie uliczne.
Może to ograniczać jego działanie.
Odkręcić przegub obrotowy 4, aby zdjąć
uchwyt montażowy 3ze spota 10 .
Użyć uchwytu montażowego 3, aby zazna-
czyć pozycję dwóch zewnętrznych wierconych
otworów.
Wywiercić otwory i zamocować uchwyt
montażowy 3przy użyciu dołączonych koł-
ków 1i śrub 2.
Następnie przymocować spot 10 na uchwycie
montażowym 3z wcześniej usuniętym prze-
gubem obrotowym 4, podkładką sprężystą 5
i podkładką 6. Upewnić się, że podkładka
sprężysta 5i podkładka 6są umieszczone
tak jako pokazano na rysunku A.
Montaż ogniwa solarnego
Przed przystąpieniem do wiercenia otworu w ścianie
należy się upewnić, czy nie natrafimy na przewody
elektryczne, gazowe lub wodne. W celu wywierce-
nia otworów w murze użyć wiertarki. Przestrzegać
wskazówek bezpieczeństwa zawartych we instruk-
cjach obsługi i wskazówkach bezpieczeństwa wier-
tarki. Wprzeciwnym wypadku istnieje ryzyko śmierci
lub odniesienia obrażeń wskutek porażenia prądem.
Podczas wyboru miejsca montażu ogniwa solar-
nego 12 należy zwracać uwagę na następujące
czynniki:
Ogniwo solarne 12 wymaga możliwie najbar-
dziej bezpośredniego nasłonecznienia. Także
częściowe zacienienie ogniwa solarnego 12
podczas dnia może znacznie ograniczyć nała-
dowanie.
Kierunek geograficzny:
Optymalne jest ustawienie wkierunku południo-
wym. Należy wybrać ustawienie raczej zlekkim
odchyleniem na zachód niż zlekkim odchyleniem
na wschód.
Ustawienie poziome:
Ustawienie poziome ogniwa solarnego zależne
jest od stopnia szerokości geograficznej miejsca
montażu. WEuropie Środkowej idealny kąt wynosi
30°– 40°.
Płyta montażowa z 6 otworami znajduje się na
odwrotnej stronie ogniwa solarnego 12 .
Zamontować ogniwo solarne 12 w przezna-
czonym dla niego miejscu. W tym celu użyć
4 małe śruby 13 i kołki 15 . W zależności od
miejsca montażu można użyć cztery najbar-
dziej pasujące otwory w uchwycie montażo-
wym; najlepiej użyć obu otworów całkiem po
lewej i całkiem po prawej stronie (patrz rys. B).
Następnie rozłożyć wtyczkę solarną 14 i wło-
żyć ją do gniazdka solarnego 8spota 10 .
Połączyć ogniwo solarne 12 i płytę monta-
żową przy pomocy przegubu obrotowego.
Skierować ogniwo solarne 12 w taki sposób,
aby było możliwie jak najbardziej wystawione
na bezpośrednie promienie słoneczne.
Uruchomienie
Włączanie/wyłączanie
czujnika ruchu
Wcisnąć przełącznik WŁĄCZ/WYŁĄCZ 11 na
pozycję ON, aby włączyć czujnik ruchu 9.

17PL
Wcisnąć przełącznik WŁĄCZ/WYŁĄCZ 11 na
pozycję OFF, aby wyłączyć czujnik ruchu 9.
Ustawianie czasu świecenia
Obrócić pokrętło regulacyjne TIME 18 na spo-
dzie czujnika ruchu 9wkierunku ruchu wska-
zówek zegara, aby wydłużyć czas świecenia.
Czas świecenia można ustawić wprzedziale
ok. 5 sek. +/-2 sek. do 5 min. +/-1 min.
Ustawienie czułości czujnika
Obrócić pokrętło regulacyjne SENS 17 na
spodzie czujnika ruchu 9wkierunku ruchu
wskazówek zegara, aby zwiększyć czułość
czujnika.
Wskazówka: Czujnik ruchu wykrywa promi-
eniowanie cieplne. Przy niskiej temperaturze
otoczenia jego czułość na ciepło ciała jest
większa niż przy wysokiej temperaturze oto-
czenia. Należy pamiętać oewentualnej regu-
lacji czułości czujnika wzależności od pory roku.
Ustawianie światłoczułości
Obrócić pokrętło regulacyjne LUX 16 na spod-
zie czujnika ruchu 9wkierunku ruchu wska-
zówek zegara, aby zwiększyć światłoczułość.
Wpołożeniu czujnik ruchu reaguje tylko
wzupełnej ciemności (ok. 5 lx). Wpołożeniu
czujnik ruchu reaguje także przy świetle
dziennym, jeżeli jego natężenie nie przekracza
20 000 lx.
Ustawianie czujnika ruchu
Poluzować śrubę mocującą
7
czujnika ruchu
9
.
Przekręcić pokrętło regulacyjne LUX 16 na
pozycję . Skierować czujnik ruchu do środka
żądanego obszaru wykrywalności.
Poruszać się w obszarze wykrywalności, aż
sposób reakcji czujnika ruchu będzie
zadowalający. Wtym celu zmienić położenie
pokrętła regulacyjnego SENS 17 lub ukierun-
kowanie czujnika ruchu.
Ponownie dokręcić śrubę mocującą 7, aby
zachować ustawienia.
Przekręcić pokrętło regulacyjne LUX 16 na
wybraną pozycję. Ustalić ją w czasie zmierz-
chu, w którym ma reagować spot 10 . Powoli
przekręcać pokrętło regulacyjne LUX 16 w kie-
runku zgodnym z ruchem wskazówek zegara,
aż zareaguje na ruch w obszarze wykrywania.
Czyszczenie i przechowywanie
Wcisnąć przełącznik WŁĄCZ/WYŁĄCZ 11 na
pozycję OFF, jeśli produkt nie jest używany i
ma być przechowywany.
Należy regularnie sprawdzać czystość czuj-
nika ruchu 9iogniwa solarnego 12 . Aby
zapewnić prawidłowe działanie produktu,
należy usuwać zabrudzenia.
Produkt, awszczególności ogniwo solarne,
zimą należy chronić przez śniegiem ilodem.
Produkt należy czyścić niestrzępiącą się, lekko
wilgotną szmatką i łagodnym środkiem
czyszczącym.
Usuwanie usterek
=Usterka
= Przyczyna
= Rozwiązanie
=Produkt nie włącza się.
=Przełącznik WŁĄCZ/WYŁĄCZ 11 jest wpozy-
cji OFF.
=Wcisnąć przełącznik WŁĄCZ/WYŁĄCZ 11 na
pozycję ON.
=Pokrętło regulacyjne LUX 16 jest ustawione za
ciemno.
=Ustawić pokrętło regulacyjne LUX 16 jaśniej.
=Czujnik ruchu 9jest zanieczyszczony lub
nieprawidłowo ustawiony.
=Oczyścić czujnik ruchu 9lub ustawić go na
nowo.

18 PL
=Czułość czujnika ruchu 9jest za niska.
=Ustawić czułość czujnika ruchu 9na nowo
(patrz rozdział „Ustawianie czułości czujnika“)
=Akumulator jest rozładowany.
=Naładować akumulator (zobacz rozdział
„Ładowanie akumulatora”).
=Produkt włącza się także przy
świetle dziennym.
=Światłoczułość jest ustawiona na za wysoką.
=Przekręcić pokrętło LUX 16 w kierunku odwrot-
nym do ruchu wskazówek zegara.
=Światło migocze.
= Akumulator jest prawie rozładowany.
=Naładować akumulator (zobacz rozdział
„Ładowanie akumulatora”).
=Akumulator rozładowuje się
wkrótkim czasie.
=Połączenie wtykowe między ogniwem solar-
nym 12 a spotem 10 rozłączyło się.
=Ponownie zamocować połączenie wtykowe
przy produkcie.
=Ogniwo solarne jest zanieczyszczone.
=Oczyścić ogniwo solarne.
=Ogniwo solarne jest ustawione wniekorzystnym
położeniu.
=Ponownie ustawić ogniwo solarne (zobacz
rozdział „Montaż ogniwa solarnego”).
Utylizacja
Opakowanie wykonane jest z materiałów przyja-
znych dla środowiska, które można przekazać do
utylizacji w lokalnym punkcie przetwarzania surow-
ców wtórnych.
b
a
Przy segregowaniu odpadów prosimy
zwrócić uwagę na oznakowanie mate-
riałów opakowaniowych, oznaczone są
one skrótami (a) i numerami (b) o nastę-
pującym znaczeniu: 1-7: Tworzywa
sztuczne/20-22: Papier i tektura/80-98:
Materiały kompozytowe.
Produkt i materiał opakowania nadają
się do ponownego przetworzenia, na-
leży je zutylizować osobno w celu lep-
szego przetworzenia odpadów. Logo
Triman jest ważne tylko dla Francji.
Informacji na temat możliwości utylizacji
wyeksploatowanego produktu udziela
urząd gminy lub miasta.
Z uwagi na ochronę środowiska nie wy-
rzucać urządzenia po zakończeniu eks-
ploatacji do odpadów domowych, lecz
prawidłowo zutylizować. Informacji o
punktach zbiorczych i ich godzinach
otwarcia udziela odpowiedni urząd.
Uszkodzone lub zużyte baterie/akumulatory muszą
być poddane recyklingowi zgodnie z dyrektywą
2006/66/WE i jej zmianami. Oddać baterie/
akumulatory i / lub produkt w dostępnych punktach
zbiórki.
Niewłaściwa utylizacja baterii/
akumulatorów stwarza zagroże-
nie dla środowiska naturalnego!
Baterii/akumulatorów nie należy wyrzucać razem
z odpadami domowymi. Mogą one zawierać szko-
dliwe metale ciężkie i należy je traktować jak odpady
specjalne. Symbole chemiczne metali ciężkich są
następujące: Cd = kadm, Hg = rtęć, Pb = ołów.
Dlatego też zużyte baterie/akumulatory należy
przekazywać do komunalnych punktów gromadze-
nia odpadów niebezpiecznych.
Gwarancja
Produkt wyprodukowano według wysokich standar-
dów jakości i poddano skrupulatnej kontroli przed
wysyłką. W przypadku wad produktu nabywcy
przysługują ustawowe prawa. Gwarancja nie
ogranicza ustawowych praw nabywcy produktu.
Produkt objęte jest 3 gwarancją, licząc od daty
zakupu. Gwarancja wygasa w razie zawinionego

19PL
przez użytkownika uszkodzenia produktu, niewła-
ściwego użycia lub konserwacji.
W przypadku wystąpienia w ciągu 3 lat od daty
zakupu wad materiałowych lub fabrycznych, doko-
nujemy – według własnej oceny – bezpłatnej na-
prawy lub wymiany produktu.
Świadczenie gwarancyjne obejmuje wady materia-
łowe i fabryczne. Gwarancja nie obejmuje części
produktu ulegających normalnemu zużyciu, uzna-
wanych za części zużywalne (np. baterie) oraz
uszkodzeń części łamliwych, np. przełączników,
akumulatorów lub wykonanych ze szkła.

20 LT
Šioje instrukcijoje naudojamų piktogramų reikšmės ......................... Puslapis 21
Įžanga.......................................................................................................................................... Puslapis 21
Naudojimo paskirtis...................................................................................................................... Puslapis 21
Dalių aprašas ................................................................................................................................ Puslapis 21
Tiekiamas rinkinys ......................................................................................................................... Puslapis 21
Techniniai duomenys .................................................................................................................... Puslapis 21
Saugos nurodymai............................................................................................................ Puslapis 22
Baterijų/akumuliatorių naudojimo saugos nurodymai .............................................................. Puslapis 22
Veikimas.................................................................................................................................... Puslapis 23
Akumuliatoriaus įkrovimas....................................................................................... Puslapis 23
Surinkimas............................................................................................................................... Puslapis 23
Žibinto surinkimas.......................................................................................................................... Puslapis 23
Saulės elemento surinkimas.......................................................................................................... Puslapis 24
Naudojimo pradžia.......................................................................................................... Puslapis 24
Judesio jutiklio įjungimas ir išjungimas......................................................................................... Puslapis 24
Švietimo trukmės nustatymas........................................................................................................ Puslapis 24
Jutiklio jautrumo nustatymas......................................................................................................... Puslapis 24
Jautrumo šviesai nustatymas......................................................................................................... Puslapis 24
Judesio jutiklio nustatymas............................................................................................................ Puslapis 25
Valymas ir laikymas nenaudojant...................................................................... Puslapis 25
Trikčių aptikimas ir šalinimas .................................................................................. Puslapis 25
Išmetimas.................................................................................................................................. Puslapis 26
Garantija................................................................................................................................... Puslapis 26
