LSL 377-525SW User manual

2x Zylinderschraube Innensechskant M12 x 80
1x Zylinderschraube Innensechskant M10 x 65
1x Zylinderschraube Innensechskant M10 x 55
1x Zylinderschraube Innensechskant M6 x 30
1x Zylinderschraube Innensechskant M6 x 18
2x U- Scheibe Ø6,4
2x U- Scheibe Ø10,5
2x U- Scheibe Ø12,5
1x Aludistanz ø18 x ø7 x 10 mm
1x Aludistanz ø25 x ø11 x 30 mm
1x Aludistanz ø25 x ø11 x 40 mm
2x Aludistanz ø25 x ø13 x 25 mm
2x Stiftschraube M6 x 10 mm
2x Allen screw M12 x 80
1x Allen screw M10 x 65
1x Allen screw M10 x 55
1x Allen screw M6 x 30
1x Allen screw M6 x 18
2x Washer Ø6,4
2x Washer Ø10,5
2x Washer Ø12,5
1x Alu spacer ø18 x ø7 x 10 mm
1x Alu spacer ø25 x ø11 x 30 mm
1x Alu spacer ø25 x ø11 x 40 mm
2x Alu spacer ø25 x ø13 x 25 mm
2x Stud bolt M6 x 10 mm
1
10/20
1x Motorschutzbügel links schwarz
1x Motorschutzbügel rechts schwarz
1x Befestigungsbügel schwarz
ODER
1x Motorschutzbügel links silber
1x Motorschutzbügel rechts silber
1x Befestigungsbügel silber
1x Schraubensatz:
1x Engine guard left black
1x Engine guard right black
1x Bracing bow black
OR
1x Engine guard left silver
1x Engine guard right silver
1x Bracing bow silver
1x Screw kit:
Motorschutzbügel/ Engine guard
BMW R 1200 GS
2004-2012
Artikel Nr.: / Item-no.:
377-525SW schwarz/black
377-525SI silber/silver
INHALT
CONTENTS

2
Beachten Sie die in Ihrem Land geltenden Zulassungsbestimmungen.
Für den Bereich der BRD gilt: Eine Eintragung in die Fahrzeugpapiere ist nicht erforderlich.
Die Voraussetzung für die Montage ist natürlich eine gewisse technische Erfahrung. Wenn Sie sich nicht sicher
sind, wie man eine bestimmte Arbeit ausführt, sollten Sie diese Ihrer Fachwerkstatt überlassen.
Ziehen sie alle zugänglichen Schrauben zuerst nur locker an. Nachdem alles montiert ist, werden die Schrauben
dann auf das entsprechende Anzugsmoment festgezogen. Dadurch wird sichergestellt, dass das Produkt
spannungsfrei angebaut ist.
Schraubensicherungsmittel mittelfest verwenden. Anzugsmomente des Motorradherstellers beachten!
Nach der Montage alle Verschraubungen auf festen Sitz kontrollieren!
Bitte beachten Sie unsere beigefügten Serviceinformationen.
Observe the applicable approval regulations in your country.
Of course, the assembly requires a certain technical experience. If you are not sure how to execute a determined
action, you should ask your local distributor to do it.
First, tighten all screws only loosely. After mounting all parts, the screws should be tightened to the torque
specified. This guarantees, that the product is mounted without tension.
Use a medium strength threadlocker to secure all screws.
Observe the tightening torques of the motorcycle manufacturer!
Control all screw connections after the assembling for tightness!
Please notice our enclosed service information.
HINWEIS
NOTICE

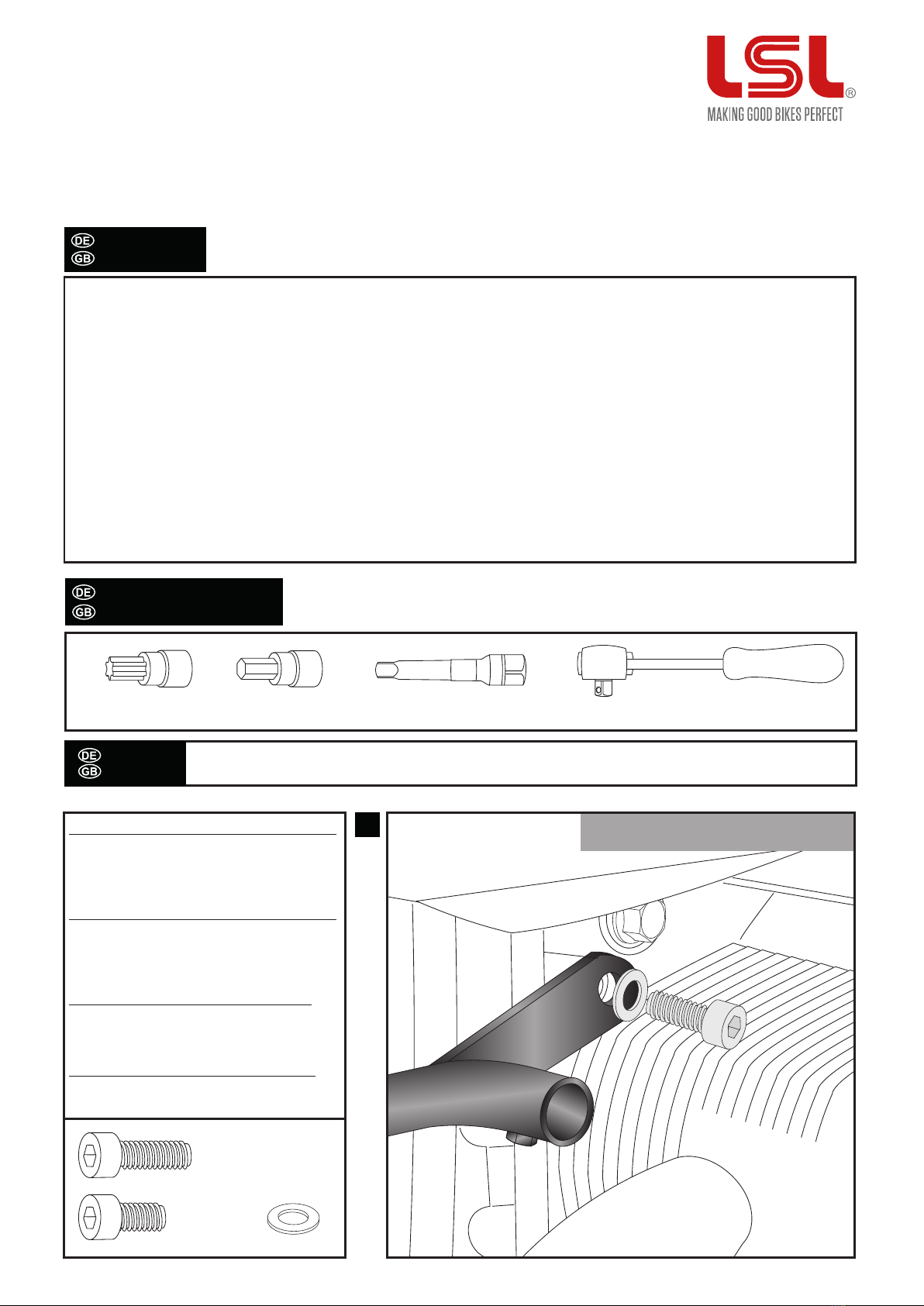

Zur Montage ist eine Torx Nuss T 55 erforderlich.
A Torx nut T 55 is required for mounting.
1
Montage des Befestigungsbügels links:
an vorhandener Rahmenlasche.
Verschraubung mit der Zylinder-
schraube M6x30 und U-Scheibe ø6,4.
Montage des Befestigungsbügels rechts:
an vorhandener Rahmenlasche.
Verschraubung mit der Zylinderschraube
M6x18 und U-Scheibe ø6,4.
1x
Fastening of mounting bracket left:
At the flap of the frame with allen screw
M6x30 and washer ø6,4.
Fastening of mounting bracket right:
At the flap of the frame with allen screw
M6x18 and washer ø6,4.
Drehmoment/Torque 8 NM
+Schraubensicherung/Threadlocker
1x 2x
Motorschutzbügel/ Engine guard
Ratsche/Ratchet
Verlängerung/extension
Torx/Sechskant Set/Torx/Hexagon Set
BENÖTIGTE WERKZEUGE
TOOLS REQUIRED
WICHTIG
IMPORTANT

3
Montage des Motorschutzbügels rechts:
Die Originalschrauben demontieren; sie
entfallen.
Punkt A:
Zylinderschraube M 12 x 80
U-Scheibe ø12,5 mm
Aludistanz ø25 x ø13 x 25 mm
Punkt B:
Zylinderschraube M 10 x 65
U-Scheibe ø10,5 mm
Aludistanz ø25 x ø11 x 40 mm
Fastening of the engine guard right:
Dismantle original screws, they are
obsolete.
Point A:
Allen screw M 12 x 80
Washer ø12,5 mm
Alu spacer ø25 x ø13 x 25 mm
Point B:
Allen screw M 10 x 65
Washer ø10,5 mm
Alu spacer ø25 x ø11 x 40 mm
3Drehmoment/Torque 55 NM
+Schraubensicherung/Threadlocker
Drehmoment/Torque 38 NM
+Schraubensicherung/Threadlocker
1x
1x
1x 1x
1x1x
Motorschutzbügel/ Engine guard
MONTAGEANLEITUNG
MOUNTING INSTRUCTIONS

4
Fastening of the engine guard left:
Dismantle original screws, they are
obsolete.
Point A:
Allen screw M 12 x 80
Washer ø12,5 mm
Alu spacer ø25 x ø13 x 25 mm
Point B:
Allen screw M 10 x 55
Washer ø10,5 mm
Alu spacer ø25 x ø11 x 30 mm
Montage des Motorschutzbügels links:
Die Originalschrauben demontieren; sie
entfallen.
Punkt A:
Zylinderschraube M 12 x 80
U-Scheibe ø12,5 mm
Aludistanz ø25 x ø13 x 25 mm
Punkt B:
Zylinderschraube M 10 x 55
U-Scheibe ø10,5 mm
Aludistanz ø25 x ø11 x 30 mm
4Drehmoment/Torque 55 NM
+Schraubensicherung/Threadlocker
Drehmoment/Torque 38 NM
+Schraubensicherung/Threadlocker
1x
1x
1x 1x
1x1x
Motorschutzbügel/ Engine guard
MONTAGEANLEITUNG
MOUNTING INSTRUCTIONS

5
2x
Verbindung Befestigungsbügel - Motorschutzbügel:
Zur Befestigung die Stiftschraube M 6 x 10 eindrehen.
Connection bracing bow - engine guard:
with stud bolt M 6 x 10.
ACHTUNG
CAUTION
Nach der Montage alle Verschraubungen auf festen Sitz kontrollieren ! Abgebaute Teile
wieder montieren. Bitte beachten Sie unsere beigefügten Serviceinformationen.
Control all screw connections after the assembling for tightness! Reassemble the
dismanteled parts. Please notice our enclosed service information.
Motorschutzbügel/ Engine guard
5
MONTAGEANLEITUNG
MOUNTING INSTRUCTIONS
