LSL 377-665SW User manual

1
1120
1x Motorschutzbügel schwarz
ODER
1x Motorschutzbügel orange
1x Schraubensatz
1x Engine guard black
OR
1x Engine guard orange
1x Screw kit:
2x Ratsche/Ratchet
2x Verlängerung/extension
Set
Motorschutzbügel/ Engine guard
KTM 125 Duke 2017-
Artikel Nr.: / Item-no.:
377-665SW schwarz/black
377-665OR orange
INHALT
CONTENTS
BENÖTIGTE WERKZEUGE
TOOLS REQUIRED
1x Haltelasche
1x Zylinderschraube M10x25
1x Zylinderschraube M10x160
4x Zylinderschraube M8x45
4x U-Scheibe Ø10,5
4x U-Scheibe Ø8,4
2x Selbstsichernde Mutter M10
1x Aludistanz Ø18xØ11x25mm
2x Aludistanz Ø18xØ9x12mm
2x Aludistanz Ø18xØ9x15mm
1x Adapter
1x allen screw M10x25
1x allen screw M10x160
4x allen screw M8x45
4x washer Ø10,5
4x washer Ø8,4
2x self lock nut M10
1x alu spacer Ø18xØ11x25mm
2x alu spacer Ø18xØ9x12mm
2x alu spacer Ø18xØ9x15mm

2
Of course, the assembly requires a certain technical experience. If you are not sure how to execute a determined
action, you should ask your local distributor to do it. First, tighten all screws only loosely. After mounting all parts,
the screws should be tightened to the torque specified. This guarantees, that the product is mounted without
tension. Observe the tightening torques of the manufacturer! Control all screw connections after the assembling for
tightness!
Die Voraussetzung für die Montage ist natürlich eine gewisse technische Erfahrung. Wenn Sie sich nicht sicher
sind, wie man eine bestimmte Arbeit ausführt, sollten Sie diese Ihrer Fachwerkstatt überlassen. Ziehen sie alle
zugänglichen Schrauben zuerst nur locker an. Nachdem alles montiert ist, werden die Schrauben dann auf das
entsprechende Anzugsmoment festgezogen. Dadurch wird sichergestellt, dass das Produkt spannungsfrei
angebaut ist. Anzugsmomente beachten! Nach der Montage alle Verschraubungen auf festen Sitz kontrollieren!
Beachten Sie die in Ihrem Land geltenden Zulassungsbestimmungen.
Für den Bereich der BRD gilt: Ein Eintrag in die Fahrzeugpapiere ist nicht erforderlich.
2x 1x
1x
1x
1
Mount one side after the other.
Otherwise, there is the risk that the engine block change position.
Immer nur eine Seite nach der anderen montieren.
Ansonsten besteht die Gefahr, dass sich der Motor absenkt.
ACHTUNG
CAUTION
Motorschutzbügel/ Engine guard
WICHTIG
IMPORTANT
VORBEREITUNG
PREPARING
Die Originalschrauben der vorderen sowie die der unteren Motorbefestigung entfernen, diese entfallen.
Motor zur Sicherheit unterbauen!
Dismantle the original screws of the front and the lower engine mountings.
Support engine block for security reasons!
MONTAGEANLEITUNG
MOUNTING INSTRUCTIONS

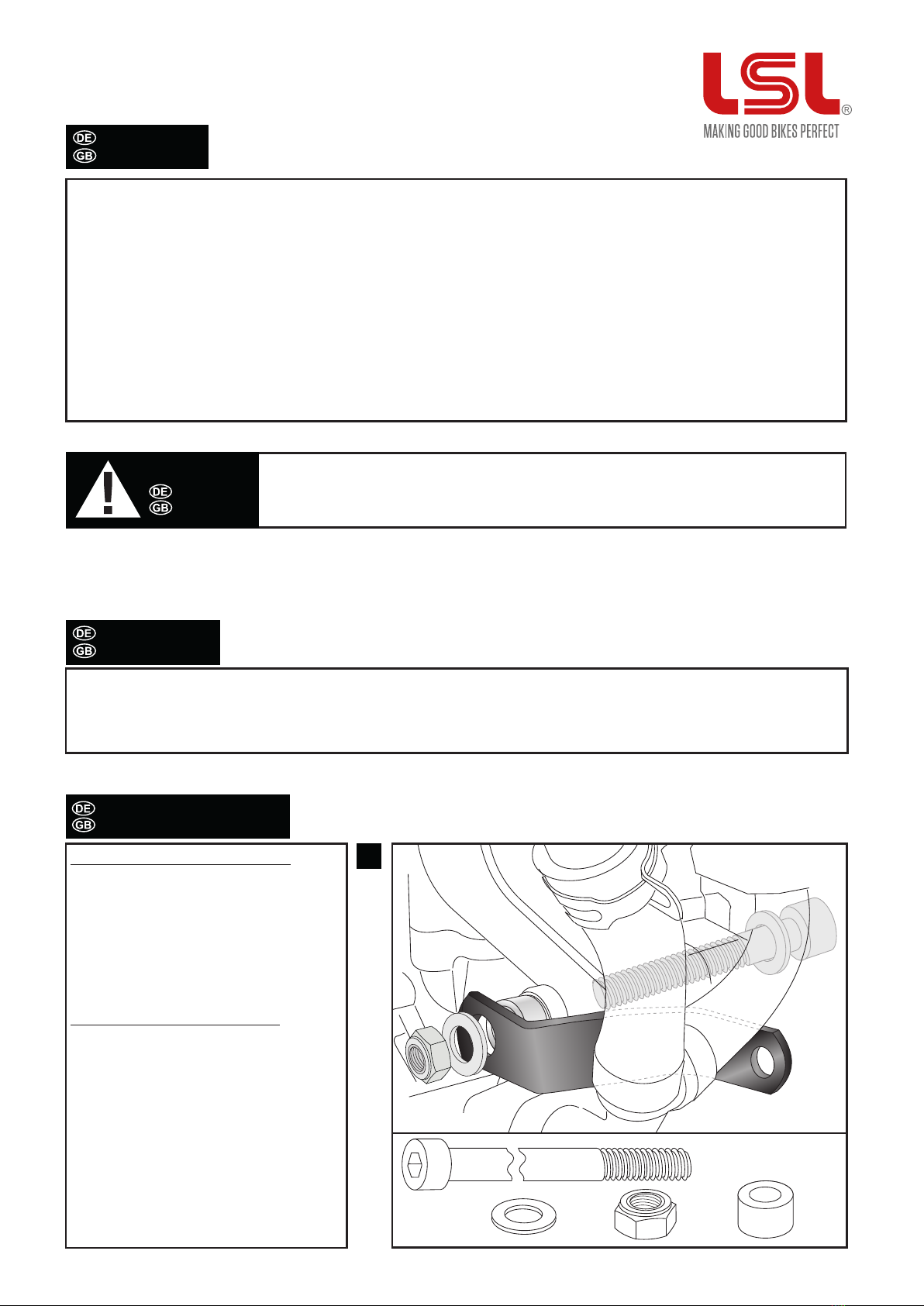

Montage der Haltelasche vorne:
Die Montage erfolgt unten rechts an der
nun freien Bohrung mit der Zylinder-
schraube M10x160 und U-Scheiben
ø10,5 sowie selbstsichernde Mutter
M10. Zwischen Lasche und Rahmen die
Aludistanz ø18xø11x25 fügen.
Fastening of the adapter front:
At the now free boring with the allen
screw M10x160, washers ø10,5 and
self-lock nut M10.
Add the alu spacer 18xø11x25mm
between the adapter and the frame.

Montage des Motorschutzbügels
oben rechts und links:
Die Montage erfolgt an den nun freien
Gewindebohrungen mit den Zylinder-
schrauben M8x45 sowie U- Scheiben
ø8,4. Zwischen Lasche und Rahmen
die Aludistanzen fügen:
Rechts: Aludistanzen ø18xø9x12mm
Links: Aludistanzen ø18xø9x15mm
Fastening of the engine guard top
right and left:
At the now free threads with allen
screws M8x45 and washers ø8,4. Add
alu spacers between flap and frame:
Right: Use alu spacer ø18xø9x12mm
Left: Use alu spacer ø18xø9x15mm
3
driving direction
Fahrtrichtung
4x
2
4x 2x 2x
2x 1x
3
1x
Motorschutzbügel/ Engine guard
MONTAGEANLEITUNG
MOUNTING INSTRUCTIONS
Montage des Motorschutzbügels vorne:
Die Montage erfolgt an der bereits
montierten Haltelasche in Fahrtrichtung
links mit der Zylinderschraube M10x25
sowie U-Scheiben Ø10,5 und
selbstsichernder Mutter M10.
Fastening of the adapter front:
At the now free boring with the allen
screw M10x160, washers ø10,5 and
self-lock nut M10.
Add the alu spacer 18xø11x25mm
between the adapter and the frame.
