Makita JS3200 User manual

1
INSTRUCTION MANUAL
MANUEL D'INSTRUCTION
MANUAL DE INSTRUCCIONES
DOUBLE INSULATION
DOUBLE ISOLATION
DOBLE AISLAMIENTO
IMPORTANT: Read Before Using.
IMPORTANT: Lire avant usage.
IMPORTANTE: Leer antes de usar.
Shear
Cisaille
Cizalla
JS3200
004667

2
ENGLISH (Original instructions)
SPECIFICATIONS
Model JS3200
Steel up to 400 N/mm23.2 mm (10 ga.)
Steel up to 600 N/mm22.5 mm (13 ga.)
Steel up to 800 N/mm21.5 mm (17 ga.)
Max. cutting capacities
Aluminum up to 200 N/mm24.0 mm (9 ga.)
Min. cutting radius 50 mm (2")
Strokes per minute 1,600 /min.
Overall length 204 mm (8")
Net weight 3.4 kg (7.6 lbs)
• Due to our continuing programme of research and development, the specifications herein are subject to change without notice.
• Specifications may differ from country to country.
• Weight according to EPTA-Procedure 01/2003
GEA001-3
GENERAL SAFETY RULES
WARNING! Read all instructions. Failure to follow all
instructions listed below may result in electric shock, fire
and/or serious injury. The term "power tool" in all of the
warnings listed below refers to your mains-operated
(corded) power tool or battery-operated (cordless) power
tool.
SAVE THESE INSTRUCTIONS.
Work area safety
1. Keep work area clean and well lit. Cluttered and
dark areas invite accidents.
2. Do not operate power tools in explosive
atmospheres, such as in the presence of
flammable liquids, gases or dust. Power tools
create sparks which may ignite the dust or fumes.
3. Keep children and bystanders away while
operating a power tool. Distractions can cause
you to lose control.
Electrical Safety
4. Power tool plugs must match the outlet. Never
modify the plug in any way. Do not use any
adapter plugs with earthed (grounded) power
tools. Unmodified plugs and matching outlets will
reduce risk of electric shock.
5. Avoid body contact with earthed or grounded
surfaces such as pipes, radiators, ranges and
refrigerators. There is an increased risk of
electric shock if your body is earthed or grounded.
6. Do not expose power tools to rain or wet
conditions. Water entering a power tool will
increase the risk of electric shock.
7. Do not abuse the cord. Never use the cord for
carrying, pulling or unplugging the power tool.
Keep cord away from heat, oil, sharp edges or
moving parts. Damaged or entangled cords
increase the risk of electric shock.
8. When operating a power tool outdoors, use an
extension cord suitable for outdoor use. Use of
a cord suitable for outdoor use reduces the risk of
electric shock.
Personal Safety
9. Stay alert, watch what you are doing and use
common sense when operating a power tool.
Do not use a power tool while you are tired or
under the influence of drugs, alcohol or
medication. A moment of inattention while
operating power tools may result in serious
personal injury.
10. Use safety equipment. Always wear eye
protection. Safety equipment such as dust mask,
non-skid safety shoes, hard hat, or hearing
protection used for appropriate conditions will
reduce personal injuries.
11. Avoid accidental starting. Ensure the switch is
in the off-position before plugging in. Carrying
power tools with your finger on the switch or
plugging in power tools that have the switch on
invites accidents.
12. Remove any adjusting key or wrench before
turning the power tool on. A wrench or a key left
attached to a rotating part of the power tool may
result in personal injury.
13. Do not overreach. Keep proper footing and
balance at all times. This enables better control
of the power tool in unexpected situations.
14. Dress properly. Do not wear loose clothing or
jewellery. Keep your hair, clothing, and gloves
away from moving parts. Loose clothes,
jewellery or long hair can be caught in moving
parts.
15. If devices are provided for the connection of
dust extraction and collection facilities,

3
ensure these are connected and properly used.
Use of these devices can reduce dust-related
hazards.
Power tool use and care
16. Do not force the power tool. Use the correct
power tool for your application. The correct
power tool will do the job better and safer at the
rate for which it was designed.
17. Do not use the power tool if the switch does
not turn it on and off. Any power tool that cannot
be controlled with the switch is dangerous and
must be repaired.
18. Disconnect the plug from the power source
and/or the battery pack from the power tool
before making any adjustments, changing
accessories, or storing power tools. Such
preventive safety measures reduce the risk of
starting the power tool accidentally.
19. Store idle power tools out of the reach of
children and do not allow persons unfamiliar
with the power tool or these instructions to
operate the power tool. Power tools are
dangerous in the hands of untrained users.
20. Maintain power tools. Check for misalignment
or binding of moving parts, breakage of parts
and any other condition that may affect the
power tools operation. If damaged, have the
power tool repaired before use. Many accidents
are caused by poorly maintained power tools.
21. Keep cutting tools sharp and clean. Properly
maintained cutting tools with sharp cutting edges
are less likely to bind and are easier to control.
22. Use the power tool, accessories and tool bits
etc. in accordance with these instructions and
in the manner intended for the particular type
of power tool, taking into account the working
conditions and the work to be performed. Use
of the power tool for operations different from
those intended could result in a hazardous
situation.
Service
23. Have your power tool serviced by a qualified
repair person using only identical replacement
parts. This will ensure that the safety of the power
tool is maintained.
24. Follow instruction for lubricating and
changing accessories.
25. Keep handles dry, clean and free from oil and
grease.
GEB027-1
SPECIFIC SAFETY RULES
DO NOT let comfort or familiarity with product
(gained from repeated use) replace strict adherence
to shears safety rules. If you use this tool unsafely
or incorrectly, you can suffer serious personal
injury.
1. Hold the tool firmly.
2. Secure the workpiece firmly.
3. Keep hands away from moving parts.
4. Edges and chips of the workpiece are sharp.
Wear gloves. It is also recommended that you
put on thickly bottomed shoes to prevent
injury.
5. Do not put the tool on the chips of the
workpiece. Otherwise it can cause damage
and trouble on the tool.
6. Do not leave the tool running. Operate the tool
only when hand-held.
7. Always be sure you have a firm footing.
Be sure no one is below when using the tool in
high locations.
8. Do not touch the blade or the workpiece
immediately after operation; they may be
extremely hot and could burn your skin.
9. Avoid cutting electrical wires. It can cause
serious accident by electric shock.
SAVE THESE INSTRUCTIONS.
WARNING:
MISUSE or failure to follow the safety rules stated in
this instruction manual may cause serious personal
injury.
USD201-2
Symbols
The followings show the symbols used for tool.
･volts
･amperes
･hertz
･alternating current
･no load speed
･Class II Construction
･revolutions or reciprocation per minute

4
FUNCTIONAL DESCRIPTION
CAUTION:
• Always be sure that the tool is switched off and
unplugged before adjusting or checking function on
the tool.
Switch action
1
2
004670
CAUTION:
• Before plugging in the tool, always check to see
that the switch trigger actuates properly and returns
to the "OFF" position when released.
• Switch can be locked in "ON" position for ease of
operator comfort during extended use. Apply
caution when locking tool in "ON" position and
maintain firm grasp on tool.
To start the tool, simply pull the switch trigger. Release
the switch trigger to stop.
For continuous operation, pull the switch trigger and then
push in the lock button.
To stop the tool from the locked position, pull the switch
trigger fully, then release it.
Permissible shearing thickness
1
2
004675
The groove on the yoke serves as a thickness gauge for
shearing mild or stainless steel plate. If the material fits
within the groove, it is shearable.
The thickness of materials to be sheared depends upon
the type (strength) of the material. The maximum
shearing thickness is indicated in the table below in
terms of various materials. Attempting to shear materials
thicker than indicated will result in tool breakdown and/or
possible injury. Keep within the thickness shown in the
table.
Max. cutting capacities mm ga
Steel up to 400 N/mm
2
3.2 10
Steel up to 600 N/mm
2
2.5 13
Steel up to 800 N/mm
2
1.5 17
Aluminum up to 200 N/mm
2
4.0 9
006426
ASSEMBLY
CAUTION:
• Always be sure that the tool is switched off and
unplugged before carrying out any work on the tool.
Blade inspection
Before using the tool, check the blades for wear. Dull,
worn blades will result in poor shearing action, and the
service life of the tool will be shortened.
The service life of the blades varies in terms of the
materials to be cut and the fixed blade clearance.
Roughly speaking, a blade can cut about 500 m (1500 ft.)
of 3.2 mm (10 ga.) mild steel with one cutting edge (total
2,000 m (6560 ft.) with four cutting edges).
Rotating or replacing blades
Both the upper and lower blades have four cutting edges
on each side (the front and back). When the cutting edge
becomes dull, rotate both the upper and the lower blades
90° to expose new cutting edges.
When all eight edges are dull on both the upper and
lower blades, replace both blades with new ones. Each
time blades are rotated or replaced, proceed as follows.
1
2
3
4
004679
Remove the blade securing bolts with the hex wrench
provided and then rotate or replace the blades.
Install the upper blade and tighten the upper blade
securing bolt with the hex wrench. Press up on the upper
blade while tightening it.
1
23
004682
1. Tighten
2. Upper blade
securing bolt
3. Upper blade
1. Hex wrench
2. Lower blade
3. Upper blade
securing bolt
4. Upper blade
1. Gauge for
stainless: 2.5
mm (3/32")
2. Gauge for mild
steel: 3.2 mm
(1/8")
1. Switch trigger
2. Lock button

5
After securing the upper blade, be sure that there is no
gap left between the upper blade and the beveled
surface of the blade holder.
1
2
3
4
004683
Then install the lower blade like the upper blade while
adjusting the clearance between the upper blade and
lower blades. When performing this adjustment, the
upper blade should be in the lowered position.
1
2
3
004684
First, semi- tighten the lower blade securing bolt, then
insert the thickness gauge for the desired clearance. The
cutting thickness is indicated on the thickness gauge so
the combinations shown in the table below should be
used. Work the lower blade positioning bolt on the yoke
until the clearance is such that the thickness gauge
moves only with some difficulty. Then firmly tighten the
lower blade securing bolt. Finally, tighten the hex nut to
secure the lower blade positioning bolt.
1
2
3
004685
Thickness gauge combinations
Material thickness 2.3 mm (14 ga.) 2.5 mm (13 ga.) 3.2 mm (10 ga.)
Thickness gauge
combinations 1.0 +1.5 1.0 +1.5 1.5 + 2.0
006427
OPERATION
Holding material
1
004700
The materials for cutting should be fastened to the
workbench by means of workholders.
Shearing method
004702
For smooth cuts, tip the tool slightly backward while
advancing it.
Maximum cutting width
1800 mm
(70-7/8")
A
1
004703
Stay within the specified maximum cutting width (A):
Case of length 1,800 mm (70-7/8").
Mild steel (thickness) 3.2 mm (10 ga) Under 2.3 mm (14 ga)
Max. cutting width (A) 90 mm (3-1/2") No limit
Stainless (thickness) 2.5 mm (13 ga) Under 2.0 mm (15 ga)
Max. cutting width (A) 70 mm (2-3/4") No limit
006431
Minimum cutting radius
Minimum cutting radius is 50 mm (2") when cutting 2.3
mm (14 ga.) mild steel.
1. Cutting line
1. Workholder
1. Lower blade
positioning bolt
2. Hex nut
3. Thickness
gauge
1. Lower blade
positioning bolt
2. Lower blade
3. Upper blade
1. Blade holder
2. Upper blade
securing bolt
3. Upper blade
4. No gap allowed

6
MAINTENANCE
CAUTION:
• Always be sure that the tool is switched off and
unplugged before attempting to perform inspection
or maintenance.
• Never use gasoline, benzine, thinner, alcohol or the
like. Discoloration, deformation or cracks may
result.
Replacing carbon brushes
1
001145
Remove and check the carbon brushes regularly.
Replace when they wear down to the limit mark. Keep
the carbon brushes clean and free to slip in the holders.
Both carbon brushes should be replaced at the same
time. Use only identical carbon brushes.
Use a screwdriver to remove the brush holder caps. Take
out the worn carbon brushes, insert the new ones and
secure the brush holder caps.
1
2
004707
To maintain product SAFETY and RELIABILITY, repairs,
any other maintenance or adjustment should be
performed by Makita Authorized or Factory Service
Centers, always using Makita replacement parts.
ACCESSORIES
CAUTION:
• These accessories or attachments are
recommended for use with your Makita tool
specified in this manual. The use of any other
accessories or attachments might present a risk of
injury to persons. Only use accessory or
attachment for its stated purpose.
If you need any assistance for more details regarding
these accessories, ask your local Makita Service Center.
• Blades
• Hex wrench
• Thickness gauge
MAKITA LIMITED ONE YEAR WARRANTY
Warranty Policy
Every Makita tool is thoroughly inspected and tested
before leaving the factory. It is warranted to be free of
defects from workmanship and materials for the period
of ONE YEAR from the date of original purchase.
Should any trouble develop during this one year period,
return the COMPLETE tool, freight prepaid, to one of
Makita’s Factory or Authorized Service Centers. If
inspection shows the trouble is caused by defective
workmanship or material, Makita will repair (or at our
option, replace) without charge.
This Warranty does not apply where:
IN NO EVENT SHALL MAKITA BE LIABLE FOR ANY
INDIRECT, INCIDENTAL OR CONSEQUENTIAL
DAMAGES FROM THE SALE OR USE OF THE
PRODUCT. THIS DISCLAIMER APPLIES BOTH
DURING AND AFTER THE TERM OF THIS
WARRANTY.
MAKITA DISCLAIMS LIABILITY FOR ANY IMPLIED
WARRANTIES, INCLUDING IMPLIED WARRANTIES
OF "MERCHANTABILITY" AND "FITNESS FOR A
SPECIFIC PURPOSE," AFTER THE ONE YEAR TERM
OF THIS WARRANTY.
This Warranty gives you specific legal rights, and you
may also have other rights which vary from state to
state. Some states do not allow the exclusion or
limitation of incidental or consequential damages, so
the above limitation or exclusion may not apply to you.
Some states do not allow limitation on how long an
implied warranty lasts, so the above limitation may not
apply to you.
repairs have been made or attempted by others:
repairs are required because of normal wear and
tear:
the tool has been abused, misused or improperly
maintained:
alterations have been made to the tool.
EN0006-1
1. Screwdriver
2. Brush holder
cap
1. Limit mark

7
FRANÇAIS (Mode d’emploi original)
SPÉCIFICATIONS
Modèle JS3200
Acier jusqu’à 400 N/mm23,2 mm (10 ga.)
Acier jusqu’à 600 N/mm22,5 mm (13 ga.)
Acier jusqu’à 800 N/mm21,5 mm (17 ga.)
Capacités de coupe max.
Aluminium jusqu'à 200 N/mm24,0 mm (9 ga.)
Rayon de coupe min. 50 mm (2")
Nombre d'impacts par minutes 1 600 /min.
Longueur totale 204 mm (8")
Poids net 3,4 kg (7,6 lbs)
• Étant donné l'évolution constante de notre programme de recherche et de développement, les spécifications contenues dans ce
manuel sont sujettes à modification sans préavis.
• Les spécifications peuvent varier suivant les pays.
• Poids conforme à la procédure EPTA du 01/2003
GEA001-3
Règles de sécurité générales
AVERTISSEMENT! Veuillez lire l'ensemble des
présentes instructions. Il y a risque de choc électrique,
d'incendie et/ou de blessure grave si toutes les
instructions énumérées ci-dessous ne sont pas
respectées. Le terme ≪outil électrique≫qui figure sur
tous les avertissements énumérés ci-dessous fait
référence à un outil électrique branché sur une prise de
courant (par un cordon d'alimentation) ou alimenté par
batterie (sans fil).
CONSERVEZ CE MODE
D'EMPLOI.
Sécurité de la zone de travail
1. Maintenez la zone de travail propre et bien
éclairée. Les zones de travail encombrées et
sombres ouvrent grande la porte aux accidents.
2. N'utilisez pas les outils électriques dans les
atmosphères explosives, par exemple en
présence de liquides, gaz ou poussières
inflammables. Les outils électriques produisent
des étincelles au contact desquelles la poussière
ou les vapeurs peuvent s'enflammer.
3. Assurez-vous qu'aucun enfant ou curieux ne
s'approche pendant que vous utilisez un outil
électrique. Vous risquez de perdre la maîtrise de
l'outil si votre attention est détournée.
Sécurité en matière d'électricité
4. Les fiches d'outil électrique sont conçues
pour s'adapter parfaitement aux prises de
courant. Ne modifiez jamais la fiche de
quelque façon que ce soit. N'utilisez aucun
adaptateur de fiche sur les outils électriques
avec mise à la terre. En ne modifiant pas les
fiches et en les insérant dans des prises de
courant pour lesquelles elles ont été conçues vous
réduirez les risques de choc électrique.
5. Évitez tout contact corporel avec les surfaces
mises à la terre, telles que les tuyaux,
radiateurs, cuisinières et réfrigérateurs. Le
risque de choc électrique est plus élevé si votre
corps se trouve mis à la terre.
6. N'exposez pas les outils électriques à la pluie
ou à l'eau. La présence d'eau dans un outil
électrique augmente le risque de choc électrique.
7. Ne maltraitez pas le cordon. N'utilisez jamais
le cordon pour transporter, tirer ou
débrancher l'outil électrique. Maintenez le
cordon à l'écart des sources de chaleur, de
l'huile, des objets à bords tranchants et des
pièces en mouvement. Le risque de choc
électrique est plus élevé lorsque les cordons sont
endommagés ou enchevêtrés.
8. Lorsque vous utilisez un outil électrique à
l'extérieur, utilisez un cordon prolongateur
prévu à cette fin. Les risques de choc électrique
sont moindres lorsqu'un cordon conçu pour
l'extérieur est utilisé.
Sécurité personnelle
9. Restez alerte, attentif à vos mouvements et
faites preuve de bon sens lorsque vous
utilisez un outil électrique. Évitez d'utiliser un
outil électrique si vous êtes fatigué ou si vous
avez pris une drogue, de l'alcool ou un
médicament. Un moment d'inattention pendant
l'utilisation d'un outil électrique peut entraîner une
grave blessure.
10. Utilisez des dispositifs de sécurité. Portez
toujours un protecteur pour la vue. Les risques
de blessure seront moins élevés si vous utilisez

8
des dispositifs de sécurité tels qu'un masque
antipoussières, des chaussures à semelle
antidérapante, une coiffure résistante ou une
protection d'oreilles.
11. Prévenez tout démarrage accidentel.
Assurez-vous que l'interrupteur est en
position d'arrêt avant de brancher l'outil. Vous
ouvrez la porte aux accidents si vous transportez
les outils électriques avec le doigt sur l'interrupteur
ou les branchez alors que l'interrupteur est en
position de marche.
12. Retirez toute clé de réglage ou de serrage
avant de mettre l'outil sous tension. Toute clé
laissée en place sur une pièce rotative de l'outil
électrique peut entraîner une blessure.
13. Maintenez une bonne position. Assurez-vous
d'une bonne prise au sol et d'une bonne
position d'équilibre en tout temps. Cela vous
permettra d'avoir une meilleure maîtrise de l'outil
dans les situations imprévues.
14. Portez des vêtements adéquats. Ne portez ni
vêtements amples ni bijoux. Vous devez
maintenir cheveux, vêtements et gants à
l'écart des pièces en mouvement. Les pièces
en mouvement peuvent happer les vêtements
amples, les bijoux et les cheveux longs.
15. Si des accessoires sont fournis pour
raccorder un appareil d'aspiration et de
collecte de la poussière, assurez-vous qu'ils
sont correctement raccordés et qu'ils sont
utilisés de manière adéquate. L'utilisation de
tels accessoires permet de réduire les risques liés
à la présence de poussière dans l'air.
Utilisation et entretien des outils électriques
16. Ne forcez pas l'outil électrique. Utilisez l'outil
électrique adéquat suivant le type de travail à
effectuer. Si vous utilisez l'outil électrique adéquat
et respectez le régime pour lequel il a été conçu, il
effectuera un travail de meilleure qualité et de
façon plus sécuritaire.
17. N'utilisez pas l'outil électrique s'il n'est pas
possible de mettre sa gâchette en position de
marche et d'arrêt. Un outil électrique dont
l'interrupteur est défectueux représente un danger
et doit être réparé.
18. Débranchez la fiche de la source
d'alimentation et/ou retirez le bloc-piles de
l'outil électrique avant d'effectuer tout réglage,
de changer un accessoire ou de ranger l'outil
électrique. De telles mesures préventives
réduisent les risques de démarrage accidentel de
l'outil électrique.
19. Après l'utilisation d'un outil électrique,
rangez-le hors de portée des enfants et ne
laissez aucune personne l'utiliser si elle n'est
pas familiarisée avec l'outil électrique ou les
présentes instructions d'utilisation. Les outils
électriques représentent un danger entre les
mains de personnes qui n'en connaissent pas le
mode d'utilisation.
20. Veillez à l'entretien des outils électriques.
Assurez-vous que les pièces mobiles ne sont
pas désalignées ou coincées, qu'aucune pièce
n'est cassée et que l'outil électrique n'a subi
aucun dommage affectant son bon
fonctionnement. Le cas échéant, faites réparer
l'outil électrique avant de l'utiliser. De
nombreux accidents sont causés par des outils
électriques mal entretenus.
21. Maintenez les outils tranchants bien aiguisés
et propres. Un outil tranchant dont l'entretien est
effectué correctement et dont les bords sont bien
aiguisés risquera moins de se coincer et sera plus
facile à maîtriser.
22. Utilisez l'outil électrique, ses accessoires, ses
embouts, etc., en respectant les présentes
instructions et de la façon prévue pour ce type
particulier d'outil électrique, en tenant compte
des conditions de travail et du type de travail à
effectuer. L'utilisation d'un outil électrique à des
fins autres que celles prévues peut entraîner une
situation dangereuse.
Réparation
23. Faites réparer votre outil électrique par un
réparateur qualifié qui utilise des pièces de
rechange identiques aux pièces d'origine. Le
maintien de la sûreté de l'outil électrique sera ainsi
assuré.
24. Suivez les instructions de lubrification et de
changement des accessoires.
25. Maintenez les poignées de l'outil sèches,
propres et exemptes d'huile ou de graisse.
GEB027-1
RÈGLES DE SÉCURITÉ
PARTICULIÈRES
NE vous laissez PAS tromper (au fil d'une utilisation
répétée) par un sentiment d'aisance et de familiarité
avec le produit, en négligeant le respect rigoureux
des consignes de sécurité qui accompagnent les
cisailles. Si vous n'utilisez pas cet outil de façon
sûre et adéquate, vous courez un risque de blessure
grave.
1. Tenez l'outil fermement.
2. Fixez la pièce à travailler solidement.
3. Gardez vos mains éloignées des pièces
mobiles.
4. Les bords et les copeaux de la pièce à
travailler sont coupants. Portez des gants. Il
est également recommandé de porter des

9
chaussures à semelle épaisse pour prévenir
les blessures.
5. Ne déposez pas l'outil sur les copeaux de la
pièce. Sinon, l'outil risque d'être endommagé
et de mal fonctionner.
6. N'abandonnez pas l'outil alors qu'il tourne. Ne
faites fonctionner l'outil qu'une fois que vous
l'avez bien en main.
7. Adoptez toujours une position de travail vous
assurant d'un bon équilibre.
Assurez-vous qu'il n'y a personne plus bas
lorsque vous utilisez l'outil en position élevée.
8. Ne touchez ni la lame ni la pièce
immédiatement après la coupe. Elles risquent
d'être extrêmement chaudes et de vous brûler
la peau.
9. Prenez garde de couper des fils électriques. Il
peut en résulter un grave accident par choc
électrique.
CONSERVEZ CE MODE
D'EMPLOI.
AVERTISSEMENT:
Une MAUVAISE UTILISATION de l'outil ou
l'ignorance des consignes de sécurité du présent
manuel d'instructions peuvent entraîner une grave
blessure.
USD201-2
Symboles
Les symboles utilisés pour l'outil sont indiqués
ci-dessous.
･volts
･ampères
･hertz
･courant alternatif
･vitesse à vide
･construction, catégorie II
･tours ou alternances par minute
DESCRIPTION DU
FONCTIONNEMENT
ATTENTION:
• Assurez-vous toujours que l'outil est hors tension et
débranché avant de l'ajuster ou de vérifier son
fonctionnement.
Interrupteur
1
2
004670
ATTENTION:
• Avant de brancher l'outil, assurez-vous toujours
que la gâchette fonctionne correctement et revient
en position d'arrêt une fois relâchée.
• Pour rendre le travail de l'utilisateur plus
confortable lors d'une utilisation prolongée,
l'interrupteur peut être verrouillé en position de
marche. Soyez prudent lorsque vous verrouillez
l'outil en position de marche, et maintenez une
poigne solide sur l'outil.
Pour faire démarrer l'outil, appuyez simplement sur la
gâchette. Pour l'arrêter, relâchez la gâchette.
Pour une utilisation continue, tirez sur la gâchette et
appuyez sur le bouton de verrouillage.
Pour arrêter l'outil alors qu'il est en position verrouillée,
tirez à fond sur la gâchette puis relâchez-la.
Capacité de coupe
1
2
004675
La rainure de la culasse sert de gabarit d'épaisseur pour
le cisaillage des tôles en acier doux ou inoxydable. Si le
matériau peut s'insérer dans cette rainure, le cisaillage
est possible.
L'épaisseur maximale de cisaillage varie suivant le type
de matériau (suivant sa résistance). Cette capacité
maximale de cisaillage est indiquée dans le tableau
ci-dessous pour les divers types de matériaux. Vous
1. Gabarit pour
acier
inoxydable : 2,5
mm (3/32")
2. Gabarit pour
acier doux : 3,2
mm (1/8")
1. Gâchette
2. Bouton de
verrouillage

10
risquez d'endommager l'outil et/ou de vous blesser si
vous tentez de cisailler un matériau dont l'épaisseur est
supérieure à celle qui est indiquée. N'utilisez pas de
matériaux dont l'épaisseur est supérieure à celle
indiquée dans le tableau.
Capacités de coupe max. mm ga
Acier jusqu’à 400 N/mm
2
3,2 10
Acier jusqu’à 600 N/mm
2
2,5 13
Acier jusqu’à 800 N/mm
2
1,5 17
Aluminium jusqu'à 200 N/mm
2
4,0 9
006426
ASSEMBLAGE
ATTENTION:
• Avant d'effectuer toute intervention sur l'outil,
assurez-vous toujours qu'il est hors tension et
débranché.
Inspection de la lame
Avant d'utiliser l'outil, s'assurer que la lame n'est pas
usée. Des lames usées ou émoussées produisent un
mauvais cisaillage et réduisent la vie de l'outil.
La durée de service des lames varie en fonction des
types de matériaux à couper et du dégagement de la
lame fixée à l'outil. En gros, chaque tranchant de la lame
peut couper environ 500 m (1500 pieds) dans une pièce
d'acier doux de 3.2 mm (10 ga) d'épaisseur (pour un total
de 2000 m (6560 pieds) avec les 4 tranchants).

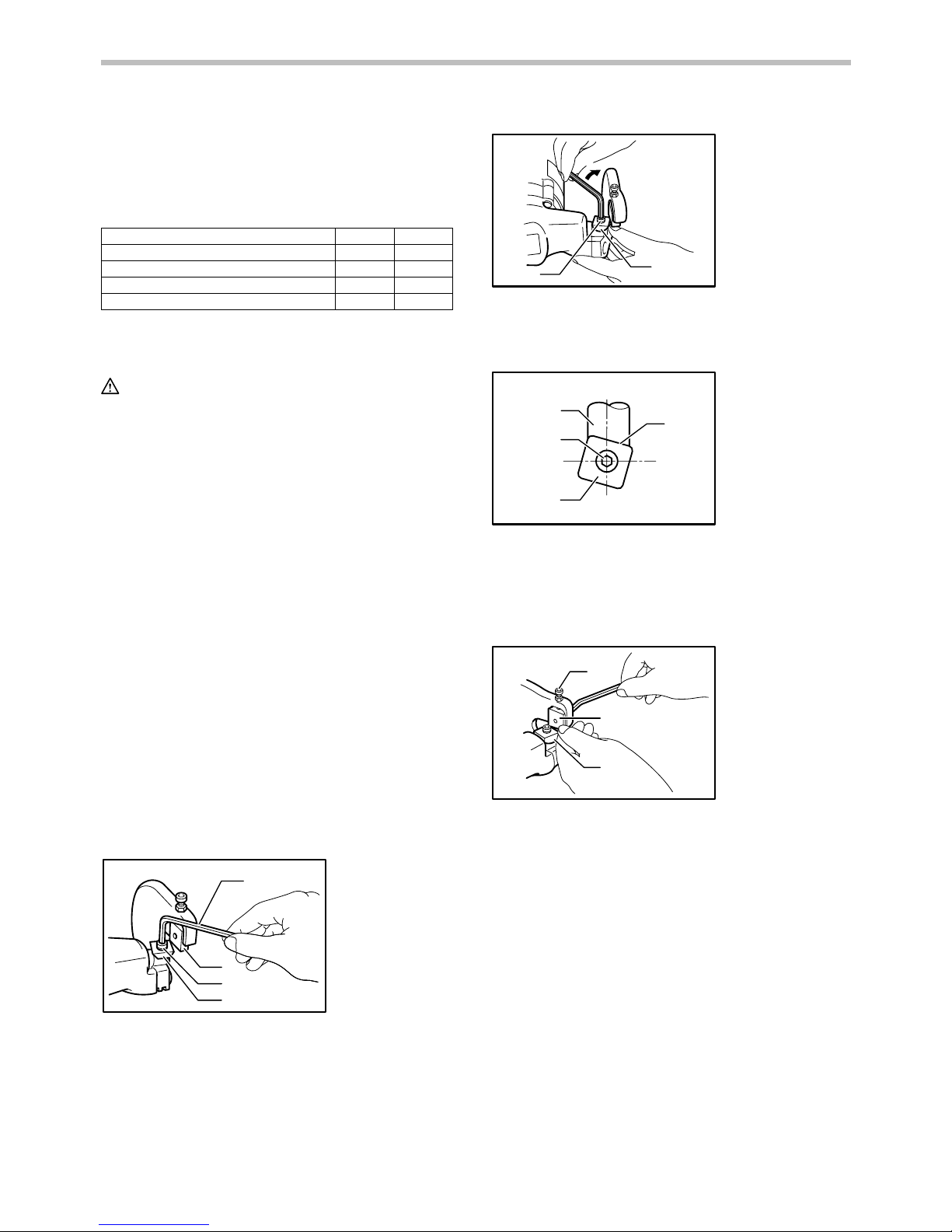

Rotation ou remplacement des lames
Les deux lames, supérieure et inférieure, possèdent
quatre tranchants sur chaque côté (le devant et le dos).
Lorsque le tranchant est émoussé, tourner les deux
lames, supérieure et inférieure, de 90° de façon à
exposer de nouveaux tranchants.
Lorsque les huit tranchants sont émoussés sur les lames
supérieure et inférieure, remplacer les deux lames par
des neuves. Pour tourner ou remplacer les lames,
procéder comme suit.
1
2
3
4
004679

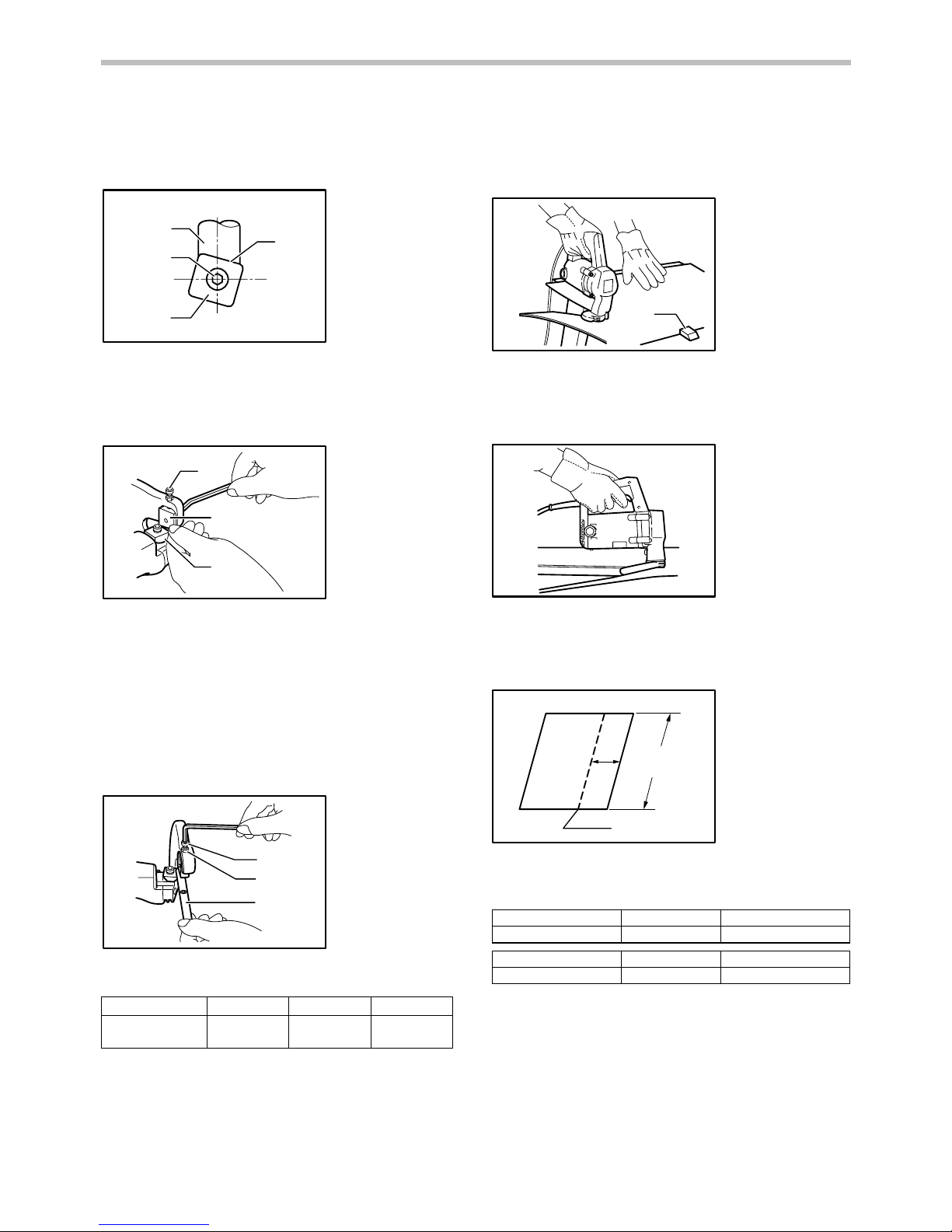

Retirer les boulons de fixation de lame avec la clé
hexagonale fournie, puis tourner ou remplacer les lames.
Installez la lame supérieure et serrez le boulon de
fixation de lame supérieure avec la clé hexagonale.
Appuyez sur la lame supérieure pendant que vous la
serrez.
1
23
004682
Après avoir fixé la lame supérieure, assurez-vous qu'il
n'y a aucun espace entre la lame supérieure et la surface
biseautée du porte-lames.
1
2
3
4
004683
Puis, installez la lame inférieure de la même façon que la
lame supérieure tout en réglant l'écart entre les lames
supérieure et inférieure. Lorsque vous effectuez ce
réglage, la lame supérieure doit se trouver en position
abaissée.
1
2
3
004684
Commencez par serrer le boulon de fixation de lame
inférieure à moitié, puis introduisez le gabarit d'épaisseur
de façon à régler l'écart voulu. L'épaisseur de coupe
étant indiquée sur le gabarit d'épaisseur, utilisez les
combinaisons données dans le tableau ci-dessous.
Serrez le boulon de positionnement de lame inférieure
sur la culasse jusqu'à ce que l'écart soit tel que le gabarit
d'épaisseur ne bouge que difficilement. Puis, serrez le
boulon de fixation de lame inférieure à fond. Enfin, serrez
le boulon-douille à tête hexagonale pour fixer le boulon
de positionnement de lame inférieure.
1. Boulon de
positionnement
de lame
inférieure
2. Lame inférieure
3. Lame
supérieure
1. Porte-lame
2. Boulon de
fixation de lame
supérieure
3. Lame
supérieure
4. Aucun espace
permis
1. Serrer
2. Boulon de
fixation de lame
supérieure
3. Lame
supérieure
1. Clé hexagonale
2. Lame inférieure
3. Boulon de
fixation de lame
supérieure
4. Lame
supérieure

11
1
2
3
004685

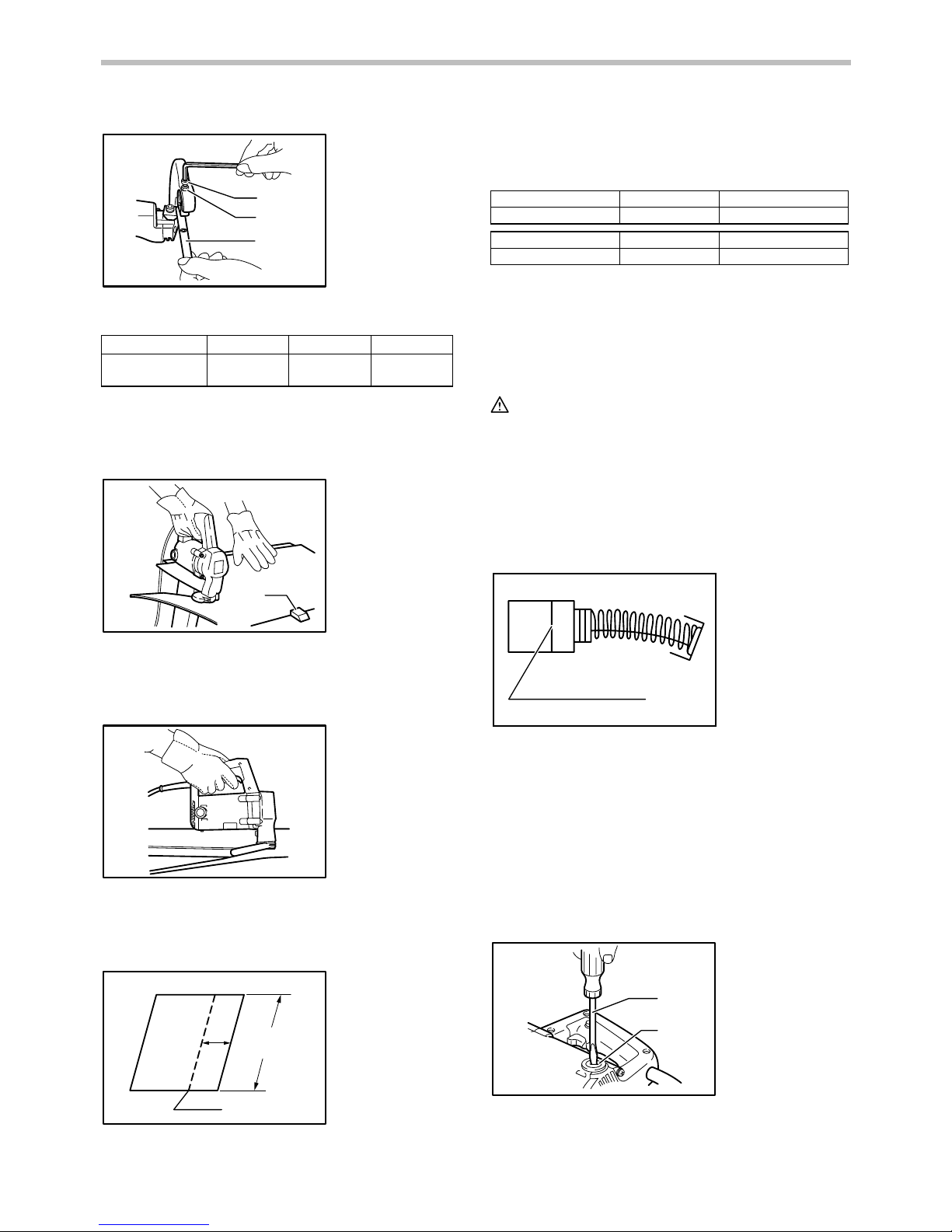

Combinaisons du gabarit d'épaisseur
Épaisseur du matériau 2,3 mm (14 ga.) 2,5 mm (13 ga.) 3,2 mm (10 ga.)
Combinaisons du
gabarit d'épaisseur 1,0 +1,5 1,0 +1,5 1,5 + 2,0
006427
UTILISATION
Maintien (Fixation) des matériaux
1
004700
Les matériaux à couper doivent être fixés sur l'établi au
moyen de porte-pièces.
Pour cisailler
004702
Pour les coupes douces, inclinez légèrement l'outil vers
l'arrière pendant que vous le faites avancer.
Largeur maximum de cisaillage
1800 mm
(70-7/8")
A
1
004703
Rester dans la largeur spécifiée de coupe maximum (A) :
Longueur 1,800 mm (70-7/8")
Acier doux (épaisseur) 3,2 mm (10 ga) Moins de 2,3 mm (14 ga)
Largeur de coupe max. (A) 90 mm (3-1/2") Sans limite
Acier inoxyable (épaisseur) 2,5 mm (13 ga) Moins de 2,0 mm (15 ga)
Largeur de coupe max. (A) 70 mm (2-3/4") Sans limite
006431
Rayon de coupe minimum
Le rayon de coupe minimum est de 50 mm (2") pour un
acier doux de 2,3 mm (14 ga.).
ENTRETIEN
ATTENTION:
• Assurez-vous toujours que l'outil est hors tension et
débranché avant d'y effectuer tout travail
d'inspection ou d'entretien.
• N'utilisez jamais d'essence, de benzine, de solvant,
d'alcool ou d'autres produits similaires. Une
décoloration, une déformation, ou la formation de
fissures peuvent en découler.
Remplacement des charbons
1
001145
Retirez et vérifiez régulièrement les charbons.
Remplacez-les lorsqu'ils sont usés jusqu'au trait de limite
d'usure. Maintenez les charbons propres et en état de
glisser aisément dans les porte-charbon. Les deux
charbons doivent être remplacés en même temps.
N'utilisez que des charbons identiques.
Utilisez un tournevis pour retirer les bouchons de
porte-charbon. Enlevez les charbons usés, insérez-en
de nouveaux et revissez solidement les bouchons de
porte-charbon.
1
2
004707
1. Tournevis
2. Bouchon de
porte-charbon
1. Trait de limite
d'usure
1. Ligne de coupe
1. Support de
pièce
1. Boulon de
positionnement
de lame
inférieure
2. Écrou
hexagonal
3. Gabarit
d’épaisseur

12
Pour maintenir la SÉCURITÉ et la FIABILITÉ du produit,
les réparations, tout autre travail d'entretien ou de
réglage doivent être effectués dans un centre de service
Makita agréé ou un centre de service de l'usine Makita,
exclusivement avec des pièces de rechange Makita.
ACCESSOIRES
ATTENTION:
• Ces accessoires ou pièces complémentaires sont
recommandés pour l'utilisation avec l'outil Makita
spécifié dans ce mode d'emploi. L'utilisation de tout
autre accessoire ou pièce complémentaire peut
comporter un risque de blessure. N'utilisez les
accessoires ou pièces qu'aux fins auxquelles ils ont
été conçus.
Si vous désirez obtenir plus de détails concernant ces
accessoires, veuillez contacter le centre de service
après-vente Makita le plus près.
• Lames
• Clé hexagonale
• Gabarit d'épaisseur
GARANTIE LIMITÉE D’UN AN MAKITA
Politique de garantie
Chaque outil Makita est inspecté rigoureusement et
testé avant sa sortie d’usine. Nous garantissons qu’il
sera exempt de défaut de fabrication et de vice de
matériau pour une période d’UN AN à partir de la date
de son achat initial. Si un problème quelconque devait
survenir au cours de cette période d’un an, veuillez
retourner l’outil COMPLET, port payé, à une usine ou à
un centre de service après-vente Makita. Makita
réparera l’outil gratuitement (ou le remplacera, à sa
discrétion) si un défaut de fabrication ou un vice de
matériau est découvert lors de l’inspection.
Cette garantie ne s’applique pas dans les cas où:
MAKITA DÉCLINE TOUTE RESPONSABILITÉ POUR
TOUT DOMMAGE ACCESSOIRE OU INDIRECT LIÉ À
LA VENTE OU À L’UTILISATION DU PRODUIT. CET
A
VIS DE NON-RESPONSABILITÉ S’APPLIQUE À LA
FOIS PENDANT ET APRÈS LA PÉRIODE COUVERTE
PAR CETTE GARANTIE.
MAKITA DÉCLINE TOUTE RESPONSABILITÉ QUANT
À
TOUTE GARANTIE TACITE, INCLUANT LES
GARANTIES TACITES DE “QUALITÉ MARCHANDE”
ET “ADÉQUATION À UN USAGE PARTICULIER”
A
PRÈS LA PÉRIODE D’UN AN COUVERTE PAR
CETTE GARANTIE.
Cette garantie vous donne des droits spécifiques
reconnus par la loi, et possiblement d’autres droits, qui
varient d’un État à l’autre. Certains États ne permettant
pas l’exclusion ou la limitation des dommages
accessoires ou indirects, il se peut que la limitation ou
exclusion ci-dessus ne s’applique pas à vous. Certains
États ne permettant pas la limitation de la durée
d’application d’une garantie tacite, il se peut que la
limitation ci-dessus ne s’applique pas à vous.
des réparations ont été effectuées ou tentées par
un tiers:
des réparations s’imposent suite à une usure
normale:
l’outil a été malmené, mal utilisé ou mal entretenu:
l’outil a subi des modifications.
EN0006-1

13
ESPAÑOL (Instrucciones originales)
ESPECIFICACIONES
Modelo JS3200
Especificaciones eléctricas en México 115 V 6 A 50/60 Hz
Acero de hasta 400 N/mm23,2 mm (10 ga.)
Acero de hasta 600 N/mm22,5 mm (13 ga.)
Acero de hasta 800 N/mm21,5 mm (17 ga.)
Capacidad máxima de corte
Aluminio de hasta 200 N/mm24,0 mm (9 ga.)
Radio mínimo de corte 50 mm (2")
Carreras por minuto 1 600r/min
Longitud total 204 mm (8")
Peso neto 3,4 kg (7,6 lbs)
• Debido a nuestro programa continuo de investigación y desarrollo, las especificaciones aquí dadas están sujetas a cambios sin
previo aviso.
• Las especificaciones pueden ser diferentes de país a país.
• Peso de acuerdo al procedimiento de EPTA-01/2003
GEA001-3
NORMAS GENERALES DE
SEGURIDAD
¡ADVERTENCIA! Lea todas las instrucciones. Si no
sigue todas las instrucciones indicadas a continuación,
podrá ocasionar una descarga eléctrica, un incendio y/o
heridas graves. El término "herramienta eléctrica" se
refiere, en todas las advertencias que aparecen a
continuación, a su herramienta eléctrica de
funcionamiento con conexión a la red eléctrica
(alámbrica) o herramienta eléctrica de funcionamiento a
batería (inalámbrica).
GUARDE ESTAS
INSTRUCCIONES.
Seguridad en el área de trabajo
1. Mantenga el área de trabajo limpia y bien
iluminada. Las áreas oscuras y desordenadas
son propensas a accidentes.
2. No utilice las herramientas eléctricas en
atmósferas explosivas, tal como en la
presencia de líquidos, gases o polvo
inflamables. Las herramientas eléctricas crean
chispas que pueden prender fuego al polvo o los
humos.
3. Mantenga a los niños y curiosos alejados
mientras utiliza una herramienta eléctrica. Las
distracciones le pueden hacer perder el control.
Seguridad eléctrica
4.
Las clavijas de conexión de las herramientas
eléctricas deberán encajar perfectamente en la
toma de corriente. No modifique nunca la
clavija de conexión de ninguna forma. No
utilice ninguna clavija adaptadora con
herramientas eléctricas que tengan conexión a
tierra (puesta a tierra).
La utilización de clavijas
no modificadas y que encajen perfectamente en la
toma de corriente reducirá el riesgo de que se
produzca una descarga eléctrica.
5. Evite tocar con el cuerpo superficies
conectadas a tierra o puestas a tierra tales
como tubos, radiadores, cocinas y
refrigeradores. Si su cuerpo es puesto a tierra o
conectado a tierra existirá un mayor riesgo de que
sufra una descarga eléctrica.
6. No exponga las herramientas eléctricas a la
lluvia ni a condiciones húmedas. La entrada de
agua en una herramienta eléctrica aumentará el
riesgo de que se produzca una descarga eléctrica.
7. No jale el cable. Nunca utilice el cable para
transportar, jalar o desconectar la herramienta
eléctrica. Mantenga el cable alejado del calor,
aceite, objetos cortantes o piezas móviles. Los
cables dañados o atrapados aumentan el riesgo
de sufrir una descarga eléctrica.
8. Cuando utilice una herramienta eléctrica en
exteriores, utilice un cable de extensión
apropiado para uso en exteriores. La utilización
de un cable apropiado para uso en exteriores
reducirá el riesgo de que se produzca una
descarga eléctrica.
Seguridad personal
9. Manténgase alerta, preste atención a lo que
está haciendo y utilice su sentido común
cuando opere una herramienta eléctrica. No
utilice la herramienta eléctrica cuando esté
cansado o bajo la influencia de drogas,
alcohol o medicamentos. Un momento de
distracción mientras opera la máquina puede dar

14
como resultado heridas personales graves.
10. Utilice equipos de seguridad. Póngase
siempre protección para los ojos. El equipo de
seguridad tal como máscara contra el polvo,
zapatos de seguridad antiderrapantes, casco
rígido y protección para oídos utilizado en las
condiciones apropiadas reducirá el riesgo de sufrir
heridas personales.
11. Evite el encendido accidental de la
herramienta. Asegúrese de que el interruptor
se encuentra en posición de apagado (OFF)
antes de conectar la herramienta. Si transporta
la herramienta eléctrica con su dedo en el
interruptor o si conecta la herramienta cuando
está encendida (ON) puede haber accidentes.
12. Retire cualquier llave de ajuste o llave de
apriete antes de encender la herramienta. Una
llave de ajuste o llave de apriete que haya sido
dejada puesta en una parte giratoria de la
herramienta eléctrica podrá resultar en heridas
personales.
13. No utilice la herramienta donde no alcance.
Mantenga los pies sobre suelo firme y el
equilibrio en todo momento. Esto permite un
mejor control de la herramienta eléctrica en
situaciones inesperadas.
14. Use vestimenta apropiada. No use ropas
sueltas ni joyas. Mantenga el cabello, la ropa y
los guantes alejados de las partes móviles, ya
que pueden ser atrapadas por estas partes en
movimiento.
15. Si dispone de dispositivos para la conexión de
equipos de extracción y recolección de polvo,
asegúrese de conectarlos y utilizarlos
debidamente. La utilización de estos dispositivos
reduce los riesgos relacionados con el polvo.
Mantenimiento y uso de la herramienta eléctrica
16. No fuerce la herramienta eléctrica. Utilice la
herramienta eléctrica correcta para su
aplicación. La herramienta eléctrica adecuada
hará un trabajo mejor a la velocidad para la que ha
sido fabricada.
17. No utilice la herramienta eléctrica si el
interruptor no la enciende y apaga. Cualquier
herramienta eléctrica que no pueda ser controlada
con el interruptor es peligrosa y debe ser
reemplazada.
18. Desconecte la clavija de la fuente de energía
y/o la batería de la herramienta eléctrica antes
de realizar ajustes, cambiar accesorios o
guardar las herramientas eléctricas. Dichas
medidas de seguridad preventivas reducen el
riesgo de que la herramienta se inicie
accidentalmente.
19. Guarde la herramienta eléctrica que no use
fuera del alcance de los niños y no permita
que las personas que no están familiarizadas
con ella o con las instrucciones la operen. Las
herramientas eléctricas son peligrosas en manos
de personas que no saben operarlas
20. Realice el mantenimiento a las herramientas
eléctricas. Compruebe que no haya partes
móviles desalineadas o estancadas, piezas
rotas y cualquier otra condición que pueda
afectar al funcionamiento de las herramientas
eléctricas. Si la herramienta eléctrica está
dañada, haga que se la reparen antes de
utilizarla. Muchos accidentes son ocasionados
por herramientas eléctricas con un mal
mantenimiento.
21. Mantenga las herramientas de corte limpias y
filosas. Si recibe un mantenimiento adecuado y
tiene los bordes afilados, es probable que la
herramienta se atasque menos y sea más fácil
controlarla.
22. Use esta herramienta eléctrica, así como sus
accesorios, brocas, etc., de acuerdo con estas
instrucciones y de la manera establecida para
cada tipo de herramienta en particular
teniendo en cuenta las condiciones laborales
y el trabajo a realizar. Si utiliza la herramienta
eléctrica para realizar operaciones distintas de las
indicadas, podrá presentarse una situación
peligrosa.
Servicio de mantenimiento
23.
Haga que una persona calificada repare la
herramienta utilizando sólo piezas de
repuesto idénticas.
Esto asegura que se
mantenga la seguridad de la herramienta
eléctrica.
24. Siga las instrucciones para la lubricación y
cambio de accesorios.
25. Mantenga las agarraderas secas, limpias y sin
aceite o grasa.
GEB027-1
NORMAS ESPECÍFICAS DE
SEGURIDAD
Advertencias y precauciones
NO deje que la comodidad o familiaridad con el
producto (a base de utilizarlo repetidamente)
sustituya la estricta observancia de las normas de
seguridad para la cizalla. Si utiliza esta herramienta
de forma no segura o incorrecta, podrá sufrir graves
lesiones personales.
1. Sostenga la herramienta con firmeza.
2. Fije la pieza de trabajo firmemente.

15
3. Mantenga las manos alejadas de las partes
móviles.
4. Los bordes y las astillas o virutas de la pieza
de trabajo son filosas. Use guantes. También
se recomienda que use calzado de suela
gruesa para prevenir lesiones.
5. No coloque la herramienta sobre las virutas o
astillas de la pieza de trabajo. Si lo hace
podría averiar la herramienta y causar
problemas en su funcionamiento.
6. No deje la herramienta en marcha. Tenga en
marcha la herramienta solamente cuando la
tenga en la mano.
7. Asegúrese siempre de que pisa sobre suelo
firme.
Asegúrese de que no haya nadie debajo
cuando utilice la herramienta en lugares altos.
8. No toque la segueta o la pieza de trabajo
inmediatamente después de la operación;
estarán muy calientes y podrían quemarle la
piel.
9. Evite cortar cables eléctricos. Podría causar
un accidente grave por descarga eléctrica.
GUARDE ESTAS
INSTRUCCIONES.
ADVERTENCIA:
El USO INCORRECTO o el no seguir las normas de
seguridad que se declaran en este instructivo podría
resultar en lesiones personales graves.
USD201-2
Símbolos
A continuación se muestran los símbolos utilizados para
la herramienta.
･volts o voltios
･amperes o amperios
･hertz
･corriente alterna
･velocidad en vacío
･Construcción clase II
･revoluciones o alternaciones por minuto
DESCRIPCIÓN DEL
FUNCIONAMIENTO
PRECAUCIÓN:
• Asegúrese siempre de que la herramienta esté
apagada y desconectada antes de ajustar o
comprobar cualquier función en la misma.
Accionamiento del interruptor
1
2
004670
PRECAUCIÓN:
• Antes de conectar la herramienta, compruebe
siempre que el gatillo interruptor se acciona
debidamente y que vuelve a la posición "OFF"
(apagado) cuando lo suelta.
• El interruptor puede ser bloqueado en la posición
"ON" (encendido) para mayor comodidad del
operario durante una utilización prolongada. Tenga
precaución cuando bloquee la herramienta en la
posición "ON" (encendido) y sujete la herramienta
firmemente.
Para encender la herramienta, simplemente jale el gatillo
interruptor. Suéltelo para apagar la herramienta.
Para operarla en forma continua, jale el gatillo y luego
presione el botón de bloqueo.
Para destrabar la herramienta, jale el gatillo por
completo y luego suéltelo.
Grosor de cizallamiento permitido
1
2
004675
La ranura en el yugo funciona como un calibrador del
grosor para el cizallamiento de placa de acero dulce o
acero inoxidable. Si el material encaja dentro de la
ranura, entonces sí puede cizallarse.
El grosor de los materiales a ser cizallados depende del
tipo (resistencia) del material. El grosor máximo de
cizallamiento se indica en la tabla a continuación en
1. Calibrador para
acero
inoxidable: 2,5
mm (3/32")
2. Calibrador para
acero dulce: 3,2
mm (1/8")
1. Gatillo
interruptor
2. Botón de
bloqueo

16
términos de los diversos materiales. Intentar cizallar
materiales más gruesos que los indicados resultará en la
avería de la herramienta y/o en lesiones posibles.
Manténgase dentro del grosor que se indica en la tabla.
Capacidad máxima de corte mm ga
Acero de hasta 400 N/mm
2
3,2 10
Acero de hasta 600 N/mm
2
2,5 13
Acero de hasta 800 N/mm
2
1,5 17
Aluminio de hasta 200 N/mm
2
4,0 9
006426
ENSAMBLE
PRECAUCIÓN:
• Asegúrese siempre de que la herramienta esté
apagada y desconectada antes de realizar
cualquier trabajo en la misma.
Inspección de los discos
Antes de usar la herramienta, revise el desgaste de los
discos. Los discos desafilados y gastados pueden
resultar en un desempeño pobre de cizallamiento, y la
vida útil de la herramienta se acortará.
La vida útil de los discos varía en términos de los
materiales a ser cortados y del despeje fijo del disco. En
términos muy generales, un disco puede cortar
alrededor de 500 m (1500 pies) de acero dulce de 3,2
mm (10 ga.) con un mismo borde de corte (en total
serían 2 000 m (6560 pies) con los cuatro bordes de
corte).
Rotación o reemplazo de los discos
Tanto el disco superior como el inferior cuentan con
cuatro bordes de corte en cada lado (parte frontal y parte
trasera). Cuando el borde de corte se desafila, rote tanto
el disco superior como el inferior 90° para dejar
expuestos los nuevos bordes de corte.
Cuando todos los ocho bordes estén desafilados tanto
del disco superior como del inferior, reemplace ambos
discos con discos nuevos. Proceda como se indica a
continuación para cada vez que los discos se roten o
reemplacen.
1
2
3
4
004679
Retire los pernos de fijación de los discos con la llave
hexagonal proporcionada y luego rote o reemplace los
discos.
Instale el disco superior y apriételo al fijar el perno con la
llave hexagonal. Presione hacia arriba sobre el disco
superior al estarlo apretando.
1
23
004682
Tras fijar el disco superior, asegúrese de que no haya
espacio entre el disco superior y la superficie biselada
del sujetador del disco.
1
2
3
4
004683
Luego instale el disco inferior como se hizo con el
superior mientras ajusta el despeje entre los discos
superior e inferior. Al realizar este ajuste, el disco
superior debe estar en la posición baja.
1
2
3
004684
Primero, semi-apriete el perno de fijación del disco
inferior, y luego inserte el calibrador de grosor para el
despeje deseado. El grosor de corte se indica en el
calibrador de grosor de tal forma que se deban usar las
combinaciones que se muestran en la tabla a
continuación. Ajuste con el perno de posicionamiento del
disco inferior sobre el yugo hasta que el despeje sea tal
que el calibrador de grosor pueda moverse con algo de
dificultad. Luego apriete firmemente el perno de fijación
del disco inferior. Finalmente, apriete la tuerca
hexagonal para fijar el perno de posicionamiento del
disco inferior.
1. Perno de
posicionamiento
del disco inferio
r
2. Disco inferior
3. Disco superior
1. Porta-útil
2. Perno de
fijación del disco
superior
3. Disco superior
4. Espacio no
permitido
1. Apretar
2. Perno de
fijación del disco
superior
3. Disco superior
1. Llave hexagonal
2. Disco inferior
3. Perno de
fijación del disco
superior
4. Disco superior

17
1
2
3
004685
Combinaciones del calibrador de grosor.
Grosor del material 2,3 mm (14 ga.) 2,5 mm (13 ga.) 3,2 mm (10 ga.)
Combinaciones del
calibrador de grosor 1,0 +1,5 1,0 +1,5 1,5 + 2,0
006427
OPERACIÓN
Asimiento del material
1
004700
Los materiales para cortarse deben sujetarse a la mesa
de trabajo mediante el uso de sujetadores.
Método de cizallamiento
004702
Para cortes suaves, incline levemente la herramienta
hacia atrás mientras esté avanzándola.
Ancho máximo de corte.
1800 mm
(70-7/8")
A
1
004703
Manténgase dentro del ancho máximo de corte que se
especifica en (A): Marco de longitud de 1 800 mm
(70-7/8").
Acero dulce (grosor) 3,2 mm (10 ga) Debajo de 2,3 mm (14 ga)
Grosor máximo de corte (A) 90 mm (3-1/2") Ilimitado
Acero inoxidable (grosor) 2,5 mm (13 ga) Debajo de 2,0 mm (15 ga)
Grosor máximo de corte (A) 70 mm (2-3/4") Ilimitado
006431
Radio mínimo de corte
El radio mínimo de corte es de 50 mm (2") al cortar acero
dulce de 2,3 mm (14 ga.).
MANTENIMIENTO
PRECAUCIÓN:
• Asegúrese siempre que la herramienta esté
apagada y desconectada antes de intentar realizar
una inspección o mantenimiento.
• Nunca use gasolina, bencina, diluyente (tíner),
alcohol o sustancias similares. Puede que esto
ocasione grietas o descoloramiento.
Reemplazamiento de las escobillas de carbón
1
001145
Extraiga e inspeccione de forma periódica las escobillas
de carbón. Sustitúyalas cuando se hayan gastado hasta
la marca límite. Mantenga las escobillas de carbón
limpias de forma que entren libremente en los
portaescobillas. Ambas escobillas de carbón deberán
ser sustituidas al mismo tiempo. Utilice únicamente
escobillas de carbón originales e idénticas.
Utilice un destornillador para quitar las tapas de los
portaescobillas. Extraiga las escobillas gastadas, inserte
las nuevas y vuelva a colocar los tapas.
1
2
004707
1. Destornillador
2. Tapa del carbón
1. Marca límite
1. Línea de corte
1. Sujetador
1. Perno de
posicionamiento
del disco inferio
r
2. Tuerca
hexagonal
3. Calibrador de
grosor

18
Para mantener la SEGURIDAD y FIABILIDAD del
producto, las reparaciones, y cualquier otra tarea de
mantenimiento o ajuste deberán ser realizadas en
Centros de Servicio Autorizados por Makita, empleando
siempre repuestos Makita.
ACCESORIOS
PRECAUCIÓN:
• Estos accesorios o aditamentos están
recomendados para utilizar con su herramienta
Makita especificada en este manual. El empleo de
cualesquiera otros accesorios o acoplamientos
conllevará un riesgo de sufrir heridas personales.
Utilice los accesorios o acoplamientos solamente
para su fin establecido.
Si necesita cualquier ayuda para más detalles en
relación con estos accesorios, pregunte a su centro de
servicio Makita local.
• Discos
• Llave hexagonal
• Calibrador de grosor
GARANTÍA LIMITADA MAKITA DE UN AÑO
Ésta Garantía no aplica para México
Política de garantía
Cada herramienta Makita es inspeccionada y probada
exhaustivamente antes de salir de fábrica. Se
garantiza que va a estar libre de defectos de mano de
obra y materiales por el periodo de UN AÑO a partir de
la fecha de adquisición original. Si durante este
periodo de un año se desarrollase algún problema,
retorne la herramienta COMPLETA, porte pagado con
antelación, a una de las fábricas o centros de servicio
autorizados Makita. Si la inspección muestra que el
problema ha sido causado por mano de obra o
material defectuoso, Makita la reparará (o a nuestra
opción, reemplazará) sin cobrar.
Esta garantía no será aplicable cuando:
EN NINGÚN CASO MAKITA SE HARÁ
RESPONSABLE DE NINGÚN DAÑO INDIRECTO,
FORTUITO O CONSECUENCIAL DERIVADO DE LA
VENTA O USO DEL PRODUCTO.
ESTA RENUNCIA SERÁ APLICABLE TANTO
DURANTE COMO DESPUÉS DEL TÉRMINO DE
ESTA GARANTÍA.
MAKITA RENUNCIA LA RESPONSABILIDAD POR
CUALQUIER GARANTÍA IMPLÍCITA, INCLUYENDO
GARANTÍAS IMPLÍCITAS DE “COMERCIALIDAD” E
“IDONEIDAD PARA UN FIN ESPECÍFICO”, DESPUÉS
DEL TÉRMINO DE UN AÑO DE ESTA GARANTÍA.
Esta garantía le concede a usted derechos legales
específicos, y usted podrá tener también otros
derechos que varían de un estado a otro. Algunos
estados no permiten la exclusión o limitación de daños
fortuitos o consecuenciales, por lo que es posible que
la antedicha limitación o exclusión no le sea de
aplicación a usted. Algunos estados no permiten
limitación sobre la duración de una garantía implícita,
por lo que es posible que la antedicha limitación no le
sea de aplicación a usted.
se hayan hecho o intentado hacer reparaciones
por otros:
se requieran reparaciones debido al desgaste
normal:
la herramienta haya sido abusada, mal usada o
mantenido indebidamente:
se hayan hecho alteraciones a la herramienta.
EN0006-1

19

20
Some dust created by power sanding, sawing, grinding, drilling, and other
construction activities contains chemicals known to the State of California
to cause cancer, birth defects or other reproductive harm. Some examples
of these chemicals are:
• lead from lead-based paints,
• crystalline silica from bricks and cement and other masonry products, and
• arsenic and chromium from chemically-treated lumber.
Your risk from these exposures varies, depending on how often you do this
type of work. To reduce your exposure to these chemicals: work in a well
ventilated area, and work with approved safety equipment, such as those
dust masks that are specially designed to filter out microscopic particles.
WARNING
< USA only >
ADVERTENCIA
Algunos tipos de polvo creados por el lijado, serrado, amolado, taladrado, y
otras actividades de la construccion contienen sustancias quimicas
reconocidas por el Estado de California como causantes de cancer, defectos
de nacimiento y otros peligros de reproduccion. Algunos ejemplos de estos
productos quimicos son:
• plomo de pinturas a base de plomo,
• silice cristalino de ladrillos y cemento y otros productos de albanileria, y
• arsenico y cromo de maderas tratadas quimicamente.
El riesgo al que se expone variara, dependiendo de la frecuencia con la que
realice este tipo de trabajo. Para reducir la exposicion a estos productos
quimicos: trabaje en un area bien ventilada, y pongase el equipo de seguridad
indicado, tal como esas mascaras contra el polvo que estan especialmente
disenadas para filtrar particulas microscopicas.
< USA solamente >
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi 446-8502 Japan
883335A949
