Makita M8701 User manual

INSTRUCTION MANUAL
MANUEL D'INSTRUCTION
MANUAL DE INSTRUCCIONES
Combination Hammer
Marteau Combi
Martillo Rotativo Combinado
M8701
IMPORTANT: Read Before Using.
IMPORTANT : Lire avant usage.
IMPORTANTE: Lea antes de usar.
DOUBLE INSULATION
DOUBLE ISOLATION
DOBLE AISLAMIENTO

2ENGLISH
ENGLISH (Original instructions)
SPECIFICATIONS
Model: M8701
Drilling capacities Concrete 26 mm (1″)
Core bit 68 mm (2-11/16″)
Diamond core bit (dry type) 80 mm (3-1/8″)
Steel 13 mm (1/2″)
Wood 32 mm (1-1/4″)
No load speed (RPM) 0 - 1,200 /min
Blows per minute 0 - 4,500 /min
Overall length 362 mm (14-1/4″)
Net weight 2.7 kg (6.0 lbs)
Safety class /II
• Due to our continuing program of research and development, the specications herein are subject to change
without notice.
• Specications may differ from country to country.
• Weight according to EPTA-Procedure 01/2003
SAFETY WARNINGS
General power tool safety warnings
WARNING: Read all safety warnings and
all instructions. Failure to follow the warnings and
instructions may result in electric shock, re and/or
serious injury.
Save all warnings and instruc-
tions for future reference.
The term "power tool" in the warnings refers to your
mains-operated (corded) power tool or battery-operated
(cordless) power tool.
Work area safety
1. Keep work area clean and well lit. Cluttered or
dark areas invite accidents.
2. Do not operate power tools in explosive atmo-
spheres, such as in the presence of ammable
liquids, gases or dust. Power tools create sparks
which may ignite the dust or fumes.
3. Keep children and bystanders away while
operating a power tool. Distractions can cause
you to lose control.
Electrical Safety
1. Power tool plugs must match the outlet. Never
modify the plug in any way. Do not use any
adapter plugs with earthed (grounded) power
tools. Unmodied plugs and matching outlets will
reduce risk of electric shock.
2. Avoid body contact with earthed or grounded
surfaces such as pipes, radiators, ranges and
refrigerators. There is an increased risk of elec-
tric shock if your body is earthed or grounded.
3. Do not expose power tools to rain or wet con-
ditions. Water entering a power tool will increase
the risk of electric shock.
4. Do not abuse the cord. Never use the cord for
carrying, pulling or unplugging the power tool.
Keep cord away from heat, oil, sharp edges
or moving parts. Damaged or entangled cords
increase the risk of electric shock.
5.
When operating a power tool outdoors, use an
extension cord suitable for outdoor use. Use of a cord
suitable for outdoor use reduces the risk of electric shock.
6. If operating a power tool in a damp location is
unavoidable, use a ground fault circuit inter-
rupter (GFCI) protected supply. Use of a GFCI
reduces the risk of electric shock.
Personal Safety
1. Stay alert, watch what you are doing and use
common sense when operating a power tool.
Do not use a power tool while you are tired or
under the inuence of drugs, alcohol or med-
ication. A moment of inattention while operating
power tools may result in serious personal injury.
2. Use personal protective equipment. Always
wear eye protection. Protective equipment such
as dust mask, non-skid safety shoes, hard hat, or
hearing protection used for appropriate conditions
will reduce personal injuries.
3. Prevent unintentional starting. Ensure the
switch is in the off-position before connecting
to power source and/or battery pack, picking
up or carrying the tool. Carrying power tools with
your nger on the switch or energising power tools
that have the switch on invites accidents.
4. Remove any adjusting key or wrench before
turning the power tool on. A wrench or a key left
attached to a rotating part of the power tool may
result in personal injury.

3ENGLISH
5. Do not overreach. Keep proper footing and
balance at all times. This enables better control
of the power tool in unexpected situations.
6. Dress properly. Do not wear loose clothing or
jewellery. Keep your hair, clothing, and gloves
away from moving parts. Loose clothes, jewel-
lery or long hair can be caught in moving parts.
7. If devices are provided for the connection of
dust extraction and collection facilities, ensure
these are connected and properly used. Use of
dust collection can reduce dust-related hazards.
Power tool use and care
1. Do not force the power tool. Use the correct
power tool for your application. The correct
power tool will do the job better and safer at the
rate for which it was designed.
2. Do not use the power tool if the switch does
not turn it on and off. Any power tool that cannot
be controlled with the switch is dangerous and
must be repaired.
3. Disconnect the plug from the power source
and/or the battery pack from the power tool
before making any adjustments, changing
accessories, or storing power tools. Such pre-
ventive safety measures reduce the risk of starting
the power tool accidentally.
4. Store idle power tools out of the reach of chil-
dren and do not allow persons unfamiliar with
the power tool or these instructions to operate
the power tool. Power tools are dangerous in the
hands of untrained users.
5. Maintain power tools. Check for misalignment
or binding of moving parts, breakage of parts
and any other condition that may affect the
power tool’s operation. If damaged, have the
power tool repaired before use. Many accidents
are caused by poorly maintained power tools.
6. Keep cutting tools sharp and clean. Properly
maintained cutting tools with sharp cutting edges
are less likely to bind and are easier to control.
7. Use the power tool, accessories and tool bits
etc. in accordance with these instructions, tak-
ing into account the working conditions and
the work to be performed. Use of the power tool
for operations different from those intended could
result in a hazardous situation.
Service
1. Have your power tool serviced by a qualied
repair person using only identical replacement
parts. This will ensure that the safety of the power
tool is maintained.
2. Follow instruction for lubricating and chang-
ing accessories.
3. Keep handles dry, clean and free from oil and
grease.
USE PROPER EXTENSION CORD. Make sure your
extension cord is in good condition. When using an
extension cord, be sure to use one heavy enough to
carry the current your product will draw. An undersized
cord will cause a drop in line voltage resulting in loss of
power and overheating. Table 1 shows the correct size
to use depending on cord length and nameplate ampere
rating. If in doubt, use the next heavier gage. The
smaller the gage number, the heavier the cord.

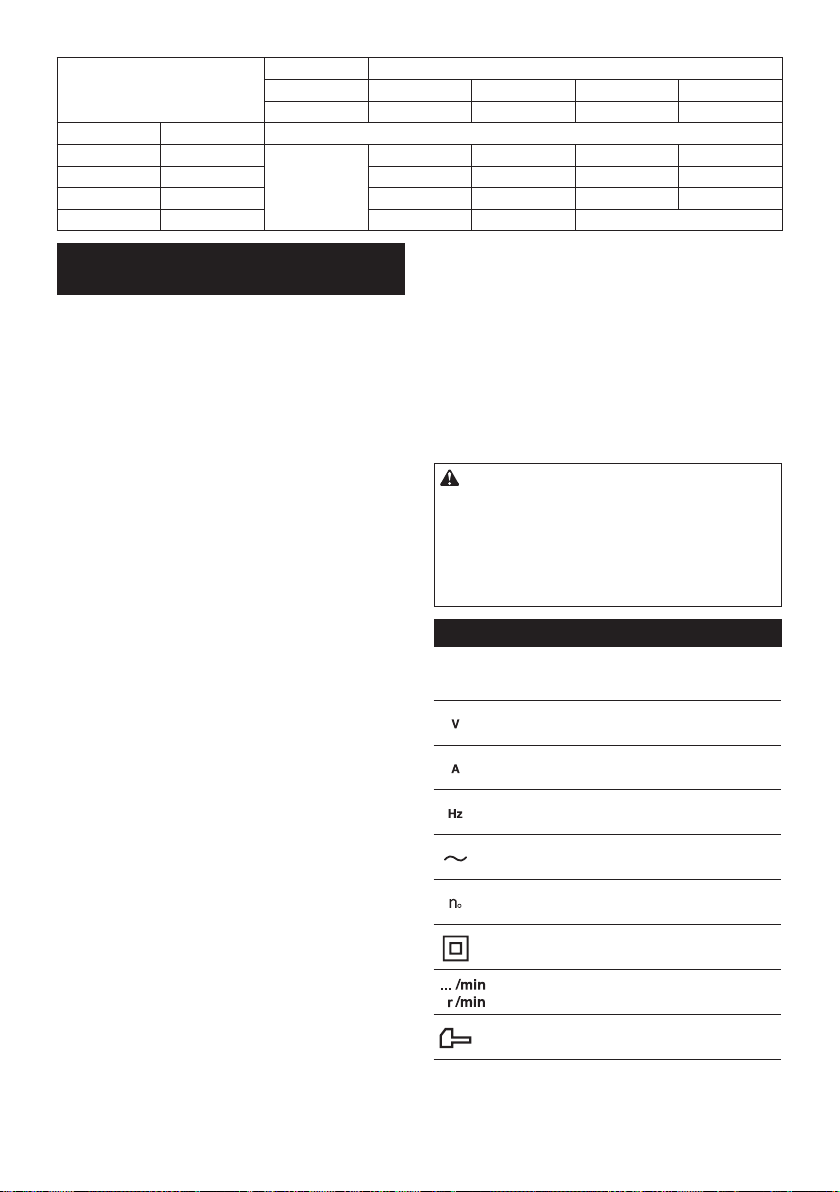

Table 1: Minimum gage for cord
Ampere Rating Volts Total length of cord in feet
120V 25 ft. 50 ft. 100 ft. 150 ft.
220V - 240V 50 ft. 100 ft. 200 ft. 300 ft.
More Than Not More Than AWG
06–18 16 16 14
610 18 16 14 12
10 12 16 16 14 12
12 16 14 12 Not Recommended
ROTARY HAMMER SAFETY
WARNINGS
1. Wear ear protectors. Exposure to noise can
cause hearing loss.
2. Use auxiliary handle(s), if supplied with the
tool. Loss of control can cause personal injury.
3.
Hold power tool by insulated gripping surfaces,
when performing an operation where the cutting
accessory may contact hidden wiring or its own
cord. Cutting accessory contacting a "live" wire
may make exposed metal parts of the power tool
"live" and could give the operator an electric shock.
4. Wear a hard hat (safety helmet), safety glasses
and/or face shield. Ordinary eye or sun glasses
are NOT safety glasses. It is also highly recom-
mended that you wear a dust mask and thickly
padded gloves.
5. Be sure the bit is secured in place before
operation.
6. Under normal operation, the tool is designed
to produce vibration. The screws can come
loose easily, causing a breakdown or accident.
Check tightness of screws carefully before
operation.
7. In cold weather or when the tool has not been
used for a long time, let the tool warm up for
a while by operating it under no load. This
will loosen up the lubrication. Without proper
warm-up, hammering operation is difcult.
8. Always be sure you have a rm footing. Be
sure no one is below when using the tool in
high locations.
9. Hold the tool rmly with both hands.
10. Keep hands away from moving parts.

4ENGLISH
11. Do not leave the tool running. Operate the tool
only when hand-held.
12. Do not point the tool at any one in the area
when operating. The bit could y out and
injure someone seriously.
13. Do not touch the bit or parts close to the bit
immediately after operation; they may be
extremely hot and could burn your skin.
14. Some material contains chemicals which may
be toxic. Take caution to prevent dust inhala-
tion and skin contact. Follow material supplier
safety data.
SAVE THESE INSTRUCTIONS.
WARNING: DO NOT let comfort or familiarity
with product (gained from repeated use) replace
strict adherence to safety rules for the subject
product. MISUSE or failure to follow the safety
rules stated in this instruction manual may cause
serious personal injury.

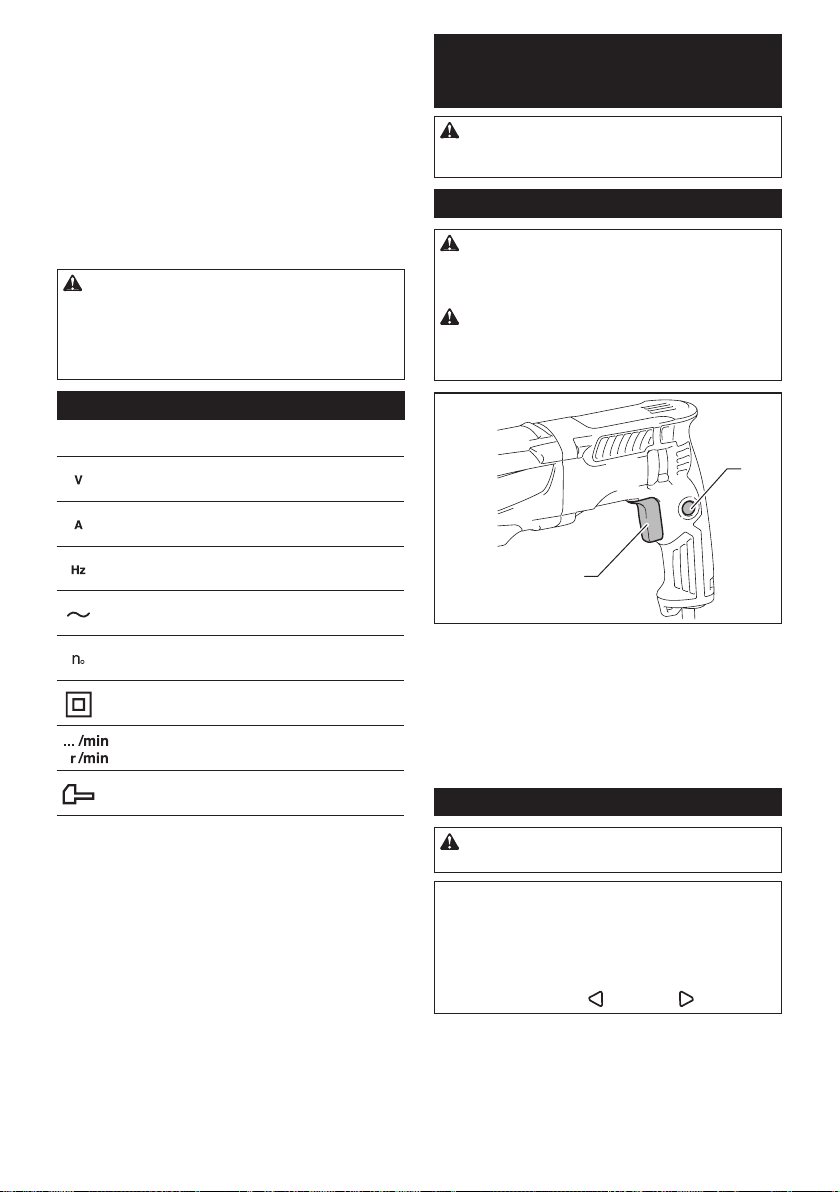

Symbols
The followings show the symbols used for tool.
volts
amperes
hertz
alternating current
no load speed
Class II Construction
revolutions or reciprocation per minute
number of blow
FUNCTIONAL
DESCRIPTION
CAUTION: Always be sure that the tool is
switched off and unplugged before adjusting or
checking function on the tool.
Switch action
CAUTION: Before plugging in the tool, always
check to see that the switch trigger actuates
properly and returns to the "OFF" position when
released.
CAUTION: Switch can be locked in “ON” posi-
tion for ease of operator comfort during extended
use. Apply caution when locking tool in “ON”
position and maintain rm grasp on tool.
1
2
► 1. Switch trigger 2. Lock button
To start the tool, simply pull the switch trigger. Tool
speed is increased by increasing pressure on the switch
trigger. Release the switch trigger to stop.
For continuous operation, pull the switch trigger, push
in the lock button and then release the switch trigger.
To stop the tool from the locked position, pull the switch
trigger fully, then release it.
Reversing switch action
CAUTION: Always check the direction of
rotation before operation.
NOTICE: Use the reversing switch only after the
tool comes to a complete stop. Changing the direc-
tion of rotation before the tool stops may damage the
tool.
NOTICE: If the switch trigger can not be
depressed, check to see that the reversing switch
is fully set to position (A side) or (B side).

5ENGLISH
1
B
A
► 1. Reversing switch lever
This tool has a reversing switch to change the direc-
tion of rotation. Move the reversing switch lever to the
position (A side) for clockwise rotation or to the posi-
tion (B side) for counterclockwise rotation.

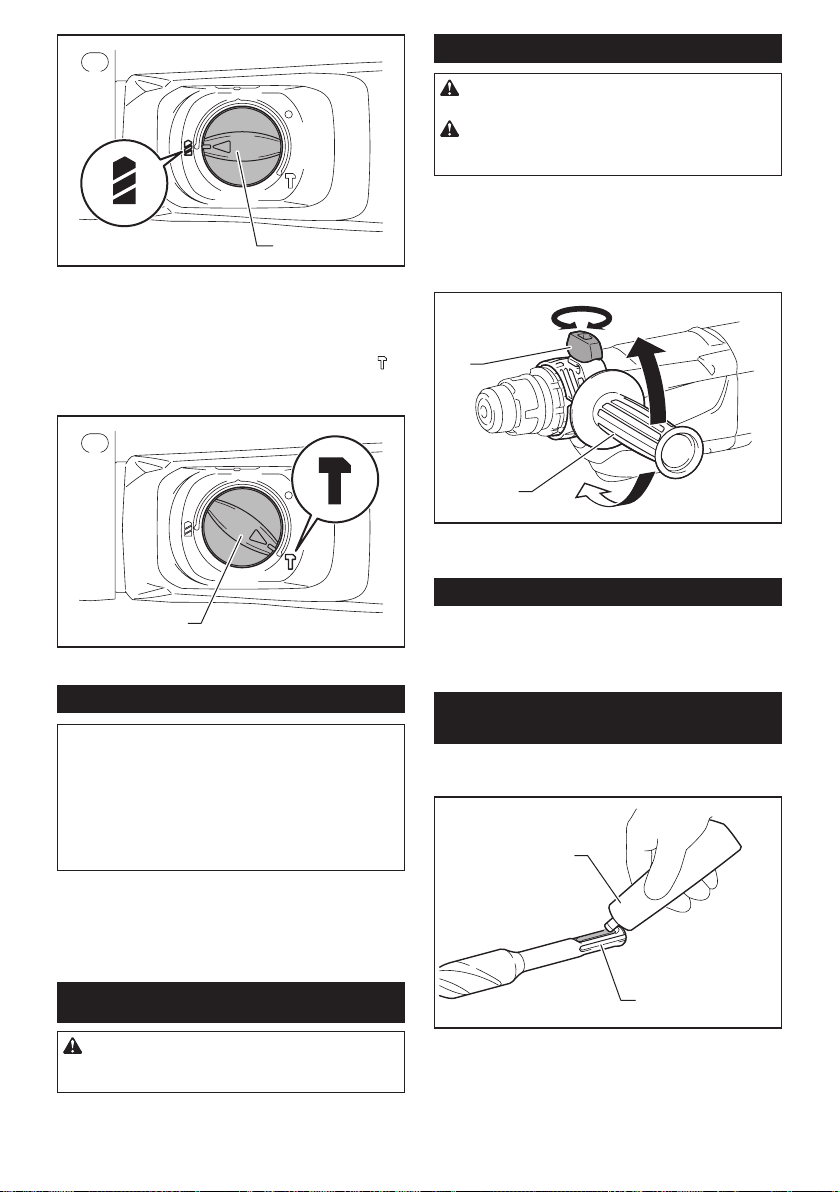

Selecting the action mode
NOTICE: Do not rotate the action mode chang-
ing knob when the tool is running. The tool will be
damaged.
NOTICE: To avoid rapid wear on the mode
change mechanism, be sure that the action mode
changing knob is always positively located in one
of the three action mode positions.
Rotation with hammering
For drilling in concrete, masonry, etc., rotate the action
mode changing knob to the symbol. Use a tungsten-
carbide tipped bit (optional accessory).
1
► 1. Action mode changing knob
Rotation only
For drilling in wood, metal or plastic materials, rotate
the action mode changing knob to the symbol. Use a
twist drill bit or wood drill bit.
1
► 1. Action mode changing knob
Hammering only
For chipping, scaling or demolition operations, rotate
the action mode changing knob to the symbol. Use a
bull point, cold chisel, scaling chisel, etc.
1
► 1. Action mode changing knob
Torque limiter
NOTICE: As soon as the torque limiter actuates,
switch off the tool immediately. This will help pre-
vent premature wear of the tool.
NOTICE: Drill bits such as hole saw, which tend
to pinch or catch easily in the hole, are not appro-
priate for this tool. This is because they will cause
the torque limiter to actuate too frequently.
The torque limiter will actuate when a certain torque
level is reached. The motor will disengage from the
output shaft. When this happens, the drill bit will stop
turning.
ASSEMBLY
CAUTION: Always be sure that the tool is
switched off and unplugged before carrying out
any work on the tool.

6ENGLISH

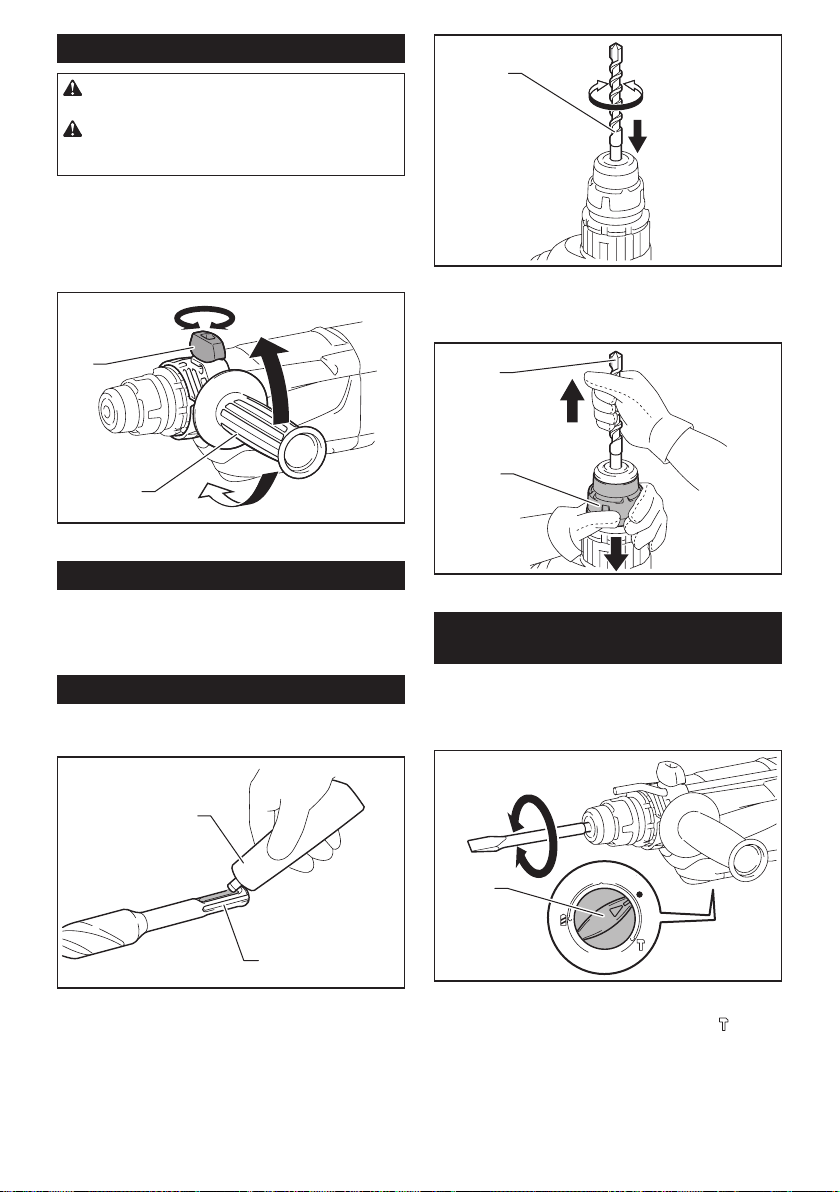

Side grip (auxiliary handle)
CAUTION: Always use the side grip to ensure
safe operation.
CAUTION: After installing or adjusting the
side grip, make sure that the side grip is rmly
secured.
Install the side grip so that the protrusions on the grip t
in between the grooves on the tool barrel. Then tighten
the thumb screw clockwise to x the grip at the desired
position.
The side grip can be swung 360° so as to be secured at
any position.
2
3
4
1
► 1. Side grip 2. Thumb screw 3. Tighten 4. Loosen
Grease
Coat the shank end of the drill bit/chisel beforehand with
a small amount of grease (about 0.5 - 1 g).
This chuck lubrication assures smooth action and lon-
ger service life.
Installing or removing drill bit/chisel
Clean the shank end of the drill bit/chisel and apply
grease before installing the drill bit/chisel.
1
2
► 1. Shank end of the drill bit/chisel 2. Grease
Insert the drill bit/chisel into the tool. Turn the drill bit/
chisel and push it in until it engages.
After installing the drill bit/chisel, always make sure that
the drill bit/chisel is securely held in place by trying to
pull it out.
1
► 1. Drill bit/chisel
To remove the drill bit/chisel, pull the chuck cover down
all the way and pull the drill bit/chisel out.
1
2
► 1. Drill bit/chisel 2. Chuck cover
Chisel angle (when chipping,
scaling or demolishing)
The chisel can be secured at the desired angle. To
change the chisel angle, rotate the action mode chang-
ing knob to the O symbol. Turn the chisel to the desired
angle.
1
► 1. Action mode changing knob
Rotate the action mode changing knob to the sym-
bol. Then make sure that the chisel is securely held in
place by turning it slightly.

7ENGLISH

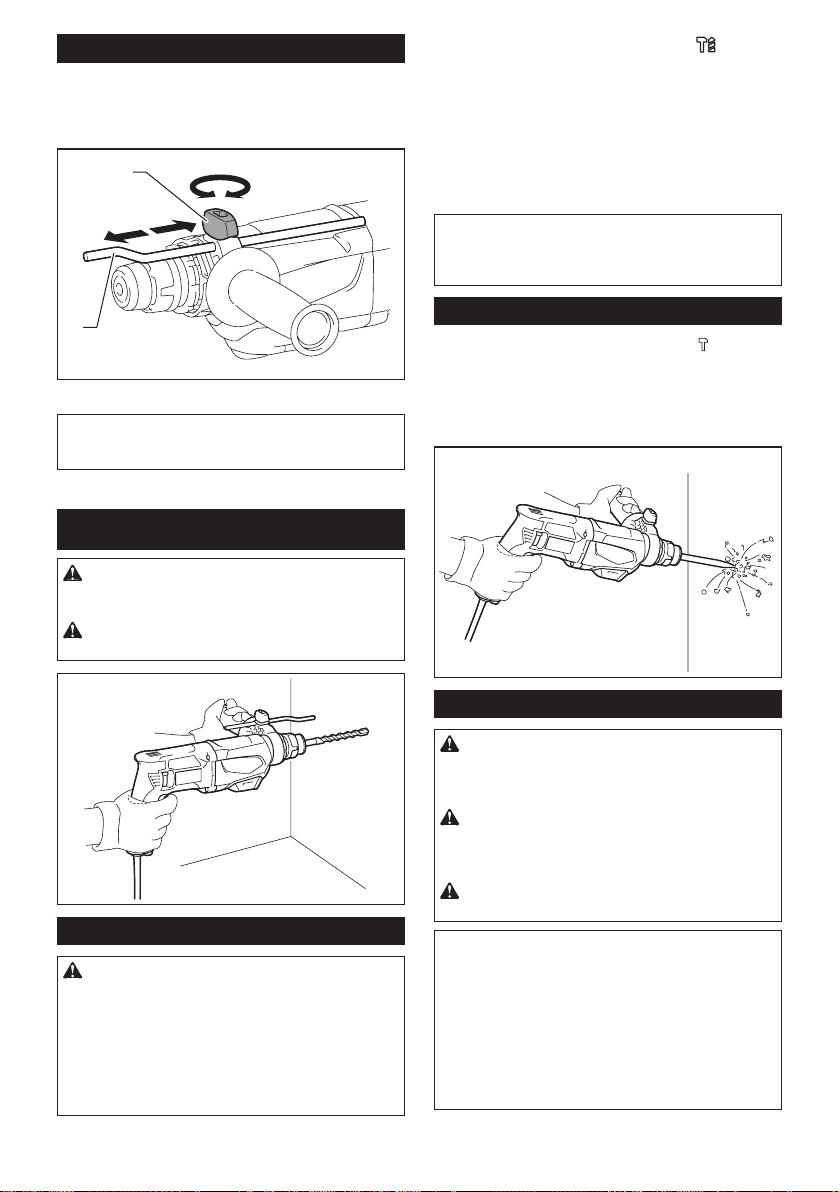

Depth gauge
The depth gauge is convenient for drilling holes of
uniform depth. Loosen the thumb screw and adjust
the depth gauge to the desired depth. After adjusting,
tighten the thumb screw rmly.
1
2
► 1. Thumb screw 2. Depth gauge
NOTE: The depth gauge cannot be used at the posi-
tion where the depth gauge touches against the gear
housing/motor housing.
OPERATION
CAUTION: Always use the side grip (auxiliary
handle) and rmly hold the tool by both side grip
and switch handle during operations.
CAUTION: Always make sure that the work-
piece is secured before operation.
Hammer drilling operation
CAUTION: There is tremendous and sudden
twisting force exerted on the tool/drill bit at the time of
hole break-through, when the hole becomes clogged
with chips and particles, or when striking reinforcing
rods embedded in the concrete. Always use the side
grip (auxiliary handle) and rmly hold the tool by
both side grip and switch handle during opera-
tions. Failure to do so may result in the loss of control
of the tool and potentially severe injury.
Set the action mode changing knob to the symbol.
Position the drill bit at the desired location for the hole,
then pull the switch trigger. Do not force the tool. Light
pressure gives best results. Keep the tool in position
and prevent it from slipping away from the hole.
Do not apply more pressure when the hole becomes
clogged with chips or particles. Instead, run the tool at
an idle, then remove the drill bit partially from the hole.
By repeating this several times, the hole will be cleaned
out and normal drilling may be resumed.
NOTE: Eccentricity in the drill bit rotation may occur
while operating the tool with no load. The tool auto-
matically centers itself during operation. This does not
affect the drilling precision.
Chipping/Scaling/Demolition
Set the action mode changing knob to the symbol.
Hold the tool rmly with both hands. Turn the tool on
and apply slight pressure on the tool so that the tool will
not bounce around, uncontrolled.
Pressing very hard on the tool will not increase the
efciency.
Drilling in wood or metal
CAUTION: Hold the tool rmly and exert care
when the drill bit begins to break through the
workpiece. There is a tremendous force exerted on
the tool/drill bit at the time of hole break through.
CAUTION: A stuck drill bit can be removed
simply by setting the reversing switch to reverse
rotation in order to back out. However, the tool
may back out abruptly if you do not hold it rmly.
CAUTION: Always secure workpieces in a
vise or similar hold-down device.
NOTICE: Never use “rotation with hammering”
when the drill chuck is installed on the tool. The
drill chuck may be damaged.
Also, the drill chuck will come off when reversing the
tool.
NOTICE: Pressing excessively on the tool will
not speed up the drilling. In fact, this excessive
pressure will only serve to damage the tip of your drill
bit, decrease the tool performance and shorten the
service life of the tool.

8ENGLISH
Set the action mode changing knob to the symbol.
You can drill up to 13 mm (1/2″) diameter in metal and
up to 32 mm (1-1/4″) diameter in wood.
Use a drill chuck assembly (optional accessory). When
installing it, refer to the section “Installing or removing
drill bit/chisel”.
1
► 1. Drill chuck assembly (optional accessory)

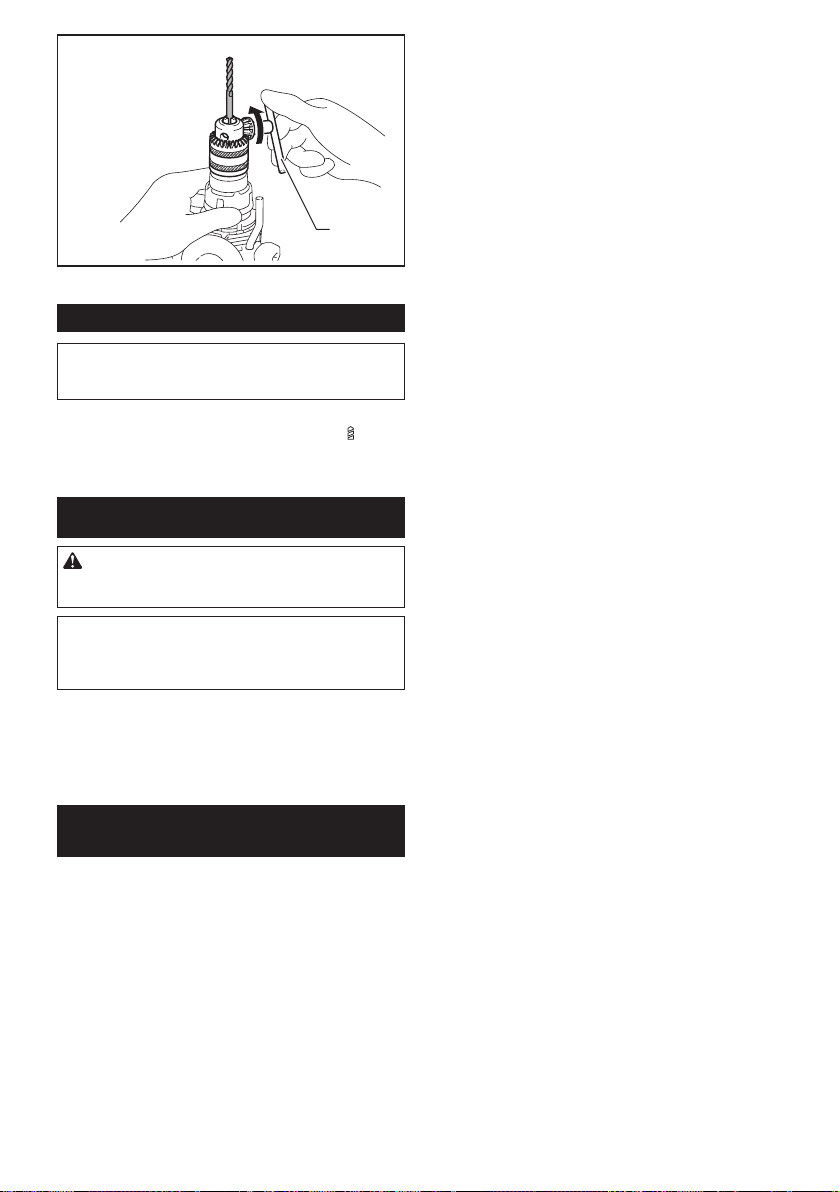

To install the drill bit, place it in the chuck as far as it will
go. Tighten the chuck by hand. Place the chuck key in
each of the three holes and tighten clockwise. Be sure
to tighten all three chuck holes evenly.
To remove the drill bit, turn the chuck key counterclock-
wise in just one hole, then loosen the chuck by hand.
1
► 1. Chuck key
Diamond core drilling
NOTICE: If performing diamond core drilling
operations using “rotation with hammering”
action, the diamond core bit may be damaged.
When performing diamond core drilling operations,
always set the change lever to the position to use
"rotation only" action.
MAINTENANCE
CAUTION: Always be sure that the tool is
switched off and unplugged before attempting to
perform inspection or maintenance.
NOTICE: Never use gasoline, benzine, thinner,
alcohol or the like. Discoloration, deformation or
cracks may result.
To maintain product SAFETY and RELIABILITY, repairs,
carbon brush inspection and replacement, any other
maintenance or adjustment should be performed by
Makita Authorized or Factory Service Centers, always
using Makita replacement parts.
MAKITA LIMITED ONE YEAR
WARRANTY
Warranty Policy
Every Makita tool is thoroughly inspected and tested
before leaving the factory. It is warranted to be free of
defects from workmanship and materials for the period
of ONE YEAR from the date of original purchase.
Should any trouble develop during this one year period,
return the COMPLETE tool, freight prepaid, to one
of Makita’s Factory or Authorized Service Centers. If
inspection shows the trouble is caused by defective
workmanship or material, Makita will repair (or at our
option, replace) without charge.
This Warranty does not apply where:
• repairs have been made or attempted by others:
• repairs are required because of normal wear and
tear:
• the tool has been abused, misused or improperly
maintained:
• alterations have been made to the tool.
IN NO EVENT SHALL MAKITA BE LIABLE FOR ANY
INDIRECT, INCIDENTAL OR CONSEQUENTIAL
DAMAGES FROM THE SALE OR USE OF THE
PRODUCT. THIS DISCLAIMER APPLIES BOTH
DURING AND AFTER THE TERM OF THIS
WARRANTY.
MAKITA DISCLAIMS LIABILITY FOR ANY IMPLIED
WARRANTIES, INCLUDING IMPLIED WARRANTIES
OF "MERCHANTABILITY" AND "FITNESS FOR A
SPECIFIC PURPOSE," AFTER THE ONE YEAR TERM
OF THIS WARRANTY.
This Warranty gives you specic legal rights, and you
may also have other rights which vary from state to
state. Some states do not allow the exclusion or lim-
itation of incidental or consequential damages, so the
above limitation or exclusion may not apply to you.
Some states do not allow limitation on how long an
implied warranty lasts, so the above limitation may not
apply to you.

9FRANÇAIS
FRANÇAIS (Mode d’emploi original)
SPÉCIFICATIONS
Modèle : M8701
Capacité de perçage Béton 26 mm (1″)
Trépan 68 mm (2-11/16″)
Trépan diamanté (type sec) 80 mm (3-1/8″)
Acier 13 mm (1/2″)
Bois 32 mm (1-1/4″)
Vitesse à vide (T/MIN) 0 - 1 200 /min
Nombre de frappes par minute 0 - 4 500 /min
Longueur totale 362 mm (14-1/4″)
Poids net 2,7 kg (6,0 lbs)
Classe de sécurité /II
• Étant donné l’évolution constante de notre programme de recherche et de développement, les spécications
contenues dans ce manuel sont sujettes à modication sans préavis.
• Les spécications peuvent varier suivant les pays.
• Poids conforme à la procédure EPTA du 01/2003
CONSIGNES DE
SÉCURITÉ
Consignes de sécurité générales
pour outils électriques
MISE EN GARDE : Lisez toutes les
consignes de sécurité et toutes les instructions.
L’ignorance des mises en garde et des instructions
comporte un risque de choc électrique, d’incendie et/
ou de blessure grave.
Conservez toutes les mises en
garde et instructions pour réfé-
rence future.
Le terme « outil électrique » qui gure dans les avertis-
sements fait référence à un outil électrique branché sur
une prise de courant (par un cordon d’alimentation) ou
alimenté par batterie (sans l).
Sécurité de la zone de travail
1. Maintenez la zone de travail propre et bien
éclairée. Les zones de travail encombrées ou
sombres ouvrent grande la porte aux accidents.
2. N’utilisez pas les outils électriques dans les
atmosphères explosives, par exemple en pré-
sence de liquides, gaz ou poussières inam-
mables. Les outils électriques produisent des
étincelles au contact desquelles la poussière ou
les vapeurs peuvent s’enammer.
3. Assurez-vous qu’aucun enfant ou curieux ne
s’approche pendant que vous utilisez un outil
électrique. Vous risquez de perdre la maîtrise de
l’outil si votre attention est détournée.
Sécurité en matière d’électricité
1. Les ches d’outil électrique sont conçues pour
s’adapter parfaitement aux prises de courant.
Ne modiez jamais la che de quelque façon
que ce soit. N’utilisez aucun adaptateur de
che sur les outils électriques avec mise à
la terre. En ne modiant pas les ches et en les
insérant dans des prises de courant pour les-
quelles elles ont été conçues, vous réduirez les
risques de choc électrique.
2. Évitez tout contact corporel avec les surfaces
mises à la terre, telles que tuyaux, radiateurs,
cuisinières et réfrigérateurs. Le risque de choc
électrique est plus élevé si votre corps se trouve
mis à la terre.
3. N’exposez pas les outils électriques à la pluie
ou à l’eau. La présence d’eau dans un outil élec-
trique augmente le risque de choc électrique.
4. Ne maltraitez pas le cordon. N’utilisez jamais
le cordon pour transporter, tirer ou débrancher
l’outil électrique. Maintenez le cordon à l’écart
des sources de chaleur, de l’huile, des objets à
bords tranchants et des pièces en mouvement.
Le risque de choc électrique est plus élevé lorsque
les cordons sont endommagés ou enchevêtrés.
5. Lorsque vous utilisez un outil électrique à l’ex-
térieur, utilisez un cordon prolongateur conçu
pour l’usage extérieur. Les risque de choc élec-
trique est moindre lorsqu’un cordon conçu pour
l’usage extérieur est utilisé.
6. Si vous devez utiliser un outil électrique dans
un endroit humide, utilisez une source d’ali-
mentation protégée par un disjoncteur de fuite
à la terre. L’utilisation d’un disjoncteur de fuite à la
terre réduit le risque de choc électrique.

10 FRANÇAIS
Sécurité personnelle
1. Restez alerte, attentif à vos mouvements et
faites preuve de bon sens lorsque vous utili-
sez un outil électrique. N’utilisez pas les outils
électriques si vous êtes fatigué ou avez pris
une drogue, de l’alcool ou un médicament. Un
moment d’inattention pendant l’utilisation d’un
outil électrique peut entraîner une grave blessure.
2. Portez des dispositifs de protection person-
nelle. Portez toujours une protection oculaire.
Les risques de blessure seront moins élevés si
vous utilisez des dispositifs de protection tels
qu’un masque anti-poussière, des chaussures à
semelle antidérapante, une coiffure résistante ou
une protection d’oreilles.
3. Évitez les démarrages accidentels. Assurez-
vous que l’interrupteur est en position d’arrêt
avant de brancher l’outil à la prise de courant
et/ou au bloc-piles, et avant de prendre ou
de transporter l’outil. Vous ouvrez la porte aux
accidents si vous transportez les outils électriques
avec le doigt sur l’interrupteur ou si vous les bran-
chez alors que l’interrupteur est en position de
marche.
4. Retirez toute clé de réglage ou de serrage
avant de mettre l’outil électrique sous tension.
Toute clé laissée en place sur une pièce rotative
de l’outil électrique peut entraîner une blessure.
5. Ne vous étirez pas exagérément. Assurez-vous
d’une bonne prise au sol et d’un bon équilibre
en tout temps. Cela vous permettra d’avoir une
meilleure maîtrise de l’outil électrique dans les
situations imprévues.
6. Portez des vêtements adéquats. Ne portez ni
vêtements amples ni bijoux. Vous devez main-
tenir cheveux, vêtements et gants à l’écart des
pièces en mouvement. Les pièces en mouve-
ment peuvent happer les vêtements amples, les
bijoux et les cheveux longs.
7. Si des accessoires sont fournis pour raccorder
un appareil d’aspiration et de collecte de la
poussière, assurez-vous qu’ils sont correc-
tement raccordés et qu’ils sont utilisés de
manière adéquate. L’utilisation d’un appareil de
collecte permet de réduire les risques liés à la
présence de poussière dans l’air.
Utilisation et entretien des outils électriques
1. Ne forcez pas l’outil électrique. Utilisez l’outil
électrique adéquat suivant le type de travail à
effectuer. Si vous utilisez l’outil électrique adé-
quat et respectez le régime pour lequel il a été
conçu, il effectuera un travail de meilleure qualité
et plus sécuritaire.
2. N’utilisez pas l’outil électrique s’il n’est pas
possible de l’allumer et de l’éteindre avec son
interrupteur. Un outil électrique dont l’interrupteur
est défectueux représente un danger et doit être
réparé.
3. Débranchez la che de la source d’alimen-
tation et/ou retirez le bloc-piles de l’outil
électrique avant d’effectuer tout réglage, de
remplacer un accessoire ou de ranger l’ou-
til électrique. De telles mesures préventives
réduisent les risques de démarrage accidentel de
l’outil électrique.
4. Après l’utilisation d’un outil électrique,
rangez-le hors de portée des enfants et ne
laissez aucune personne l’utiliser si elle n’est
pas familiarisée avec l’outil électrique ou les
présentes instructions d’utilisation. Les outils
électriques représentent un danger entre les
mains de personnes qui n’en connaissent pas le
mode d’utilisation.
5. Veillez à l’entretien des outils électriques.
Assurez-vous que les pièces mobiles ne sont
pas désalignées ou coincées, qu’aucune pièce
n’est cassée et que l’outil électrique n’a subi
aucun dommage affectant son bon fonction-
nement. Le cas échéant, faites réparer l’outil
électrique avant de l’utiliser. De nombreux
accidents sont causés par des outils électriques
mal entretenus.
6. Maintenez les outils tranchants bien aiguisés
et propres. Un outil tranchant dont l’entretien est
effectué correctement et dont les bords sont bien
aiguisés risquera moins de se coincer et sera plus
facile à maîtriser.
7. Utilisez l’outil électrique, ses accessoires, ses
embouts, etc., en respectant les présentes
instructions, en tenant compte des conditions
de travail et du type de travail à effectuer.
L’utilisation d’un outil électrique pour d’autres
usages que ceux prévus peut entraîner une situa-
tion dangereuse.
Réparation
1. Faites réparer votre outil électrique par un
réparateur qualié qui utilise des pièces de
rechange identiques aux pièces d’origine. Le
maintien de la sûreté de l’outil électrique sera ainsi
assuré.
2. Suivez les instructions de lubrication et de
remplacement des accessoires.
3. Maintenez les poignées de l’outil sèches,
propres et exemptes d’huile ou de graisse.
UTILISEZ UN CORDON PROLONGATEUR
APPROPRIÉ. Assurez-vous que votre cordon prolon-
gateur est en bonne condition. Lorsque vous utilisez
un cordon prolongateur, assurez-vous qu’il est assez
robuste pour transporter le courant exigé par le produit.
Un cordon trop petit entraînera une baisse dans la
tension composée, ce qui causera une perte d’énergie
et une surchauffe. Le tableau 1 indique la dimension de
cordon à utiliser, en fonction de la longueur du cordon
et de l’intensité nominale gurant sur la plaque signalé-
tique. En cas de doute, utilisez un calibre plus robuste.
Plus le numéro de calibre est bas, plus le cordon est
robuste.

11 FRANÇAIS
Tableau 1 : Calibre minimum du cordon
Intensité nominale Volts Longueur totale du cordon en pieds
120 V 25 ft. 50 ft. 100 ft. 150 ft.
220 V - 240 V 50 ft. 100 ft. 200 ft. 300 ft.
Plus de Pas plus de Calibre américain des ls
06–18 16 16 14
610 18 16 14 12
10 12 16 16 14 12
12 16 14 12 Non recommandé
CONSIGNES DE SÉCURITÉ POUR
MARTEAU PERFORATEUR
1. Portez des protections d’oreilles. L’exposition
au bruit peut entraîner des lésions de l’ouïe.
2. Utilisez la ou les poignées auxiliaires si elles
sont fournies avec l’outil. Toute perte de maî-
trise comporte un risque de blessure.
3. Tenez l’outil électrique par ses surfaces de
prise isolées pendant toute opération où l’ac-
cessoire de coupe pourrait venir en contact
avec un câblage dissimulé ou avec son propre
cordon. En cas de contact de l’accessoire de
coupe avec un conducteur sous tension, les
pièces métalliques à découvert de l’outil peuvent
devenir sous tension et transmettre un choc élec-
trique à l’utilisateur.
4. Portez une coiffure rigide (un casque de sécu-
rité), des lunettes de sécurité et/ou un écran
facial. Les lunettes ordinaires et les lunettes
de soleil NE sont PAS des lunettes de sécurité.
Il est aussi vivement recommandé de porter
un masque antipoussières et des gants à rem-
bourrage épais.
5. Avant l’utilisation, assurez-vous que l’embout
est bien xé en place.
6. Dans des conditions normales d’utilisation,
l’outil est conçu pour produire des vibrations.
Les vis peuvent se desserrer facilement et
causer une panne ou un accident. Avant l’utili-
sation, vériez soigneusement le serrage des
vis.
7. Par temps froid ou lorsque l’outil est resté
inutilisé pendant une longue période, faites-le
réchauffer pendant un moment en le faisant
tourner à vide. Cela réchauffera le lubriant.
Sans un réchauffement adéquat, le martelage
s’effectue difcilement.
8. Pensez toujours à prendre pied solidement.
Assurez-vous qu’il n’y a personne plus bas
lorsque vous utilisez l’outil en position élevée.
9. Tenez l’outil fermement à deux mains.
10. Gardez les mains éloignées des pièces en
mouvement.
11. Ne quittez pas l’outil pendant qu’il tourne.
N’utilisez l’outil qu’une fois que vous l’avez
bien en main.
12. Ne pointez l’outil vers personne autour de
vous pendant l’utilisation. L’embout pourrait
être éjecté et blesser quelqu’un grièvement.
13. Ne touchez pas l’embout ou les pièces situées
près de l’embout immédiatement après l’utili-
sation ; ils peuvent être extrêmement chauds
et brûler votre peau.
14. Certains matériaux contiennent des produits
chimiques qui peuvent être toxiques. Prenez
les précautions nécessaires pour éviter l’inha-
lation de ces poussières ou leur contact avec
la peau. Conformez-vous aux consignes de
sécurité du fournisseur du matériau.
CONSERVEZ CES
INSTRUCTIONS.
MISE EN GARDE : NE vous laissez PAS
tromper (au l d’une utilisation répétée) par un
sentiment d’aisance ou de familiarité avec le
produit en négligeant les consignes de sécurité
qui accompagnent le produit. UNE UTILISATION
INCORRECTE ou le non-respect des règles de
sécurité énoncées dans le présent manuel d’ins-
tructions peut provoquer des blessures graves.
Symboles
Les symboles utilisés pour l’outil sont indiqués
ci-dessous.
volts
ampères
hertz
courant alternatif
vitesse à vide
construction, catégorie II
tours ou alternances par minute
nombre de frappes

12 FRANÇAIS
DESCRIPTION DU
FONCTIONNEMENT
ATTENTION : Assurez-vous toujours que
l’outil est hors tension et débranché avant de
l’ajuster ou de vérier son fonctionnement.
Interrupteur
ATTENTION : Avant de brancher l’outil,
assurez-vous toujours que la gâchette fonctionne
correctement et revient en position d’arrêt une
fois relâchée.
ATTENTION : L’interrupteur peut être ver-
rouillé sur la position de « marche » pour un plus
grand confort de l’utilisateur, lors d’une utilisation
prolongée. Soyez prudent lorsque vous verrouil-
lez l’outil sur la position de « marche », et mainte-
nez une prise ferme sur l’outil.
1
2
► 1. Gâchette 2. Bouton de sécurité
Pour démarrer l’outil, appuyez simplement sur la
gâchette. La vitesse de l’outil augmente à mesure que
l’on accroît la pression sur la gâchette. Pour arrêter,
libérez la gâchette.
Pour un fonctionnement continu, appuyez sur la
gâchette, enfoncez le bouton de sécurité, puis libérez la
gâchette. Pour arrêter l’outil depuis la position verrouil-
lée, enfoncez complètement la gâchette puis libérez-la.
Fonctionnement de l’inverseur
ATTENTION : Vériez toujours le sens de
rotation avant de mettre l’outil en marche.
AVIS : N’actionnez l’inverseur qu’une fois l’outil
complètement arrêté. Si vous changez le sens
de rotation avant l’arrêt de l’outil, vous risquez de
l’endommager.
AVIS : S’il n’est pas possible d’enfoncer la
gâchette, assurez-vous que l’inverseur se trouve
parfaitement sur la position (côté A) ou (côté
B).
1
B
A
► 1. Levier inverseur
Cet outil possède un inverseur qui permet de changer
le sens de la rotation. Déplacez le levier de l’inverseur
jusqu’à la position (côté A) pour une rotation dans
le sens des aiguilles d’une montre, ou jusqu’à la posi-
tion (côté B) pour une rotation dans le sens contraire
des aiguilles d’une montre.
Sélection du mode de
fonctionnement
AVIS : Ne tournez pas le bouton de changement
de mode pendant que l’outil tourne. L’outil serait
endommagé.
AVIS : Pour éviter que le mécanisme de change-
ment de mode ne s’use rapidement, vous devez
toujours vous assurer que le bouton de change-
ment de mode est placé avec exactitude sur une
des trois positions de mode.
Rotation avec percussion
Pour percer dans le béton, la maçonnerie, etc., tournez
le bouton de changement de mode jusqu’au sym-
bole . Utilisez un embout à pointe de carbure de
tungstène (accessoire en option).
1
► 1. Bouton de changement de mode
Rotation uniquement
Pour percer dans le bois, le métal ou le plastique,
tournez le bouton de changement de mode jusqu’au
symbole . Utilisez un embout-mèche hélicoïdal ou un
embout-mèche à bois.

13 FRANÇAIS
1
► 1. Bouton de changement de mode
Percussion uniquement
Pour le burinage, l’écaillage ou la démolition, tournez le
bouton de changement de mode jusqu’au symbole .
Utilisez un pic, un ciseau à froid, un ciseau à écailler,
etc.
1
► 1. Bouton de changement de mode
Limiteur de couple
AVIS : Mettez l’outil hors tension dès que le limi-
teur de couple se déclenche. Cela aidera à éviter
l’usure trop rapide de l’outil.
AVIS : Cet outil n’est pas conçu pour l’utilisation
des embouts-mèches de type scie cloche, car ils
ont tendance à se coincer facilement dans le trou
pendant le perçage. Cela cause donc le déclenche-
ment trop fréquent du limiteur de couple.
Le limiteur de couple s’active lorsqu’un certain niveau
de couple est atteint. L’embrayage se met alors à
patiner. Dès que cela se produit, l’embout-mèche arrête
de tourner.
ASSEMBLAGE
ATTENTION : Avant d’effectuer toute inter-
vention sur l’outil, assurez-vous toujours qu’il est
hors tension et débranché.
Poignée latérale (poignée auxiliaire)
ATTENTION : Utilisez toujours la poignée
latérale pour assurer l’utilisation sécuritaire.
ATTENTION : Après avoir posé ou ajusté la
poignée latérale, assurez-vous que la poignée
latérale est fermement xée.
Posez la poignée latérale de sorte que ses parties sail-
lantes pénètrent entre les rainures du barillet de l’outil.
Serrez ensuite la vis à oreilles dans le sens des aiguilles
d’une montre pour xer la poignée sur la position désirée.
La poignée latérale pouvant pivoter sur 360°, elle peut
être xée sur n’importe quelle position.
2
3
4
1
► 1. Poignée latérale 2. Vis à oreilles 3. Serrer
4. Desserrer
Graisse
Graissez à l’avance la queue de l’embout-mèche/ciseau
avec une petite quantité de graisse (environ 0,5 à 1 g).
La lubrication du mandrin assurera un mouvement en
douceur et une plus longue durée de service.
Pose ou retrait de l’embout-mèche/
ciseau
Nettoyez la queue de l’embout-mèche/ciseau et appli-
quez de la graisse avant de le poser.
1
2
► 1. Queue de l’embout-mèche/ciseau 2. Graisse
Insérez l’embout-mèche/ciseau dans l’outil. Tournez l’em-
bout-mèche/ciseau et enfoncez-le jusqu’à ce qu’il s’engage.
Après avoir posé l’embout-mèche/ciseau, assurez-vous
toujours qu’il est fermement xé en tirant dessus.

14 FRANÇAIS
1
► 1. Embout-mèche/ciseau
Pour retirer l’embout-mèche/ciseau, tirez le couvercle
du mandrin complètement vers le bas, et tirez sur
l’embout-mèche/ciseau.
1
2
► 1. Embout-mèche/ciseau 2. Couvercle du mandrin
Angle du ciseau (pour le burinage,
l’écaillage ou la démolition)
Vous pouvez xer le ciseau sur l’angle désiré. Pour
modier l’angle du ciseau, tournez le bouton de change-
ment de mode jusqu’au symbole O. Tournez le ciseau
jusqu’à l’angle désiré.
1
► 1. Bouton de changement de mode
Tournez le bouton de changement de mode jusqu’au
symbole . Assurez-vous ensuite que le ciseau
demeure fermement en place, en essayant de le faire
tourner légèrement.
Jauge de profondeur
La jauge de profondeur est utile pour percer des trous
de même profondeur. Desserrez la vis à oreilles et
réglez la jauge de profondeur sur la profondeur désirée.
Après le réglage, serrez fermement la vis à oreilles.
1
2
► 1. Vis à oreilles 2. Jauge de profondeur
NOTE : La jauge de profondeur ne peut être utilisée
sur la position où elle touche le carter d’engrenage/
carter du moteur.
UTILISATION
ATTENTION : En tout temps, utilisez la poi-
gnée latérale (poignée auxiliaire) et tenez ferme-
ment l’outil par la poignée latérale et la poignée à
interrupteur pendant l’exécution des travaux.
ATTENTION : Avant l’utilisation, assu-
rez-vous que la pièce à travailler est xée.

15 FRANÇAIS
Perçage avec percussion
ATTENTION : Une force de torsion énorme et
soudaine s’exerce sur l’outil et l’embout-mèche lors
du perçage du trou, lorsque ce dernier est bouché par
des copeaux et particules ou lors du contact avec les
armatures d’une structure en béton. En tout temps,
utilisez la poignée latérale (poignée auxiliaire)
et tenez fermement l’outil par la poignée latérale
et la poignée à interrupteur pendant l’exécution
des travaux. Autrement vous risquez de perdre le
contrôle de l’outil et courez un risque de blessure
grave.
Mettez le bouton de changement de mode sur le sym-
bole .
Placez l’embout-mèche à l’emplacement où vous
souhaitez faire le trou, puis appuyez sur la gâchette.
N’appliquez pas une force excessive sur l’outil. Vous
obtiendrez de meilleurs résultats en exerçant une
légère pression. Maintenez l’outil en position et évitez
qu’il ne glisse à l’extérieur du trou.
N’appliquez pas davantage de pression lorsque le
trou est bouché par les copeaux et particules. Faites
plutôt tourner l’outil au ralenti, puis retirez partiellement
l’embout-mèche du trou. En répétant cette opération
quelques fois, le trou se débouchera et vous pourrez
poursuivre le perçage normalement.
NOTE : Lorsque l’outil tourne à vide, il se peut que
l’embout-mèche tourne de manière excentrique.
L’outil se centrera lui-même lors de l’utilisation avec
charge. La précision du perçage n’est donc pas
affectée.
Burinage/Écaillage/Démolition
Mettez le bouton de changement de mode sur le sym-
bole .
Tenez l’outil fermement à deux mains. Mettez le contact
et appliquez une légère pression sur l’outil de façon à
en garder la maîtrise et à éviter qu’il ne saute d’un côté
ou de l’autre.
L’application d’une très grande pression sur l’outil
n’augmentera pas l’efcacité de l’opération.
Perçage du bois ou du métal
ATTENTION : Tenez l’outil fermement et
faites bien attention lorsque l’embout-foret
commence à approcher de la face opposée de la
pièce. Une force énorme s’exerce sur l’outil et sur
l’embout-foret au moment où ce dernier émerge de la
face opposée.
ATTENTION : Un embout-foret coincé peut
être retiré simplement en plaçant l’inverseur sur
la rotation en sens inverse pour faire reculer l’ou-
til. Il faut toutefois faire très attention, car l’outil
risque de reculer brusquement si vous ne le tenez
pas fermement.
ATTENTION : Immobilisez toujours les pièces
à travailler dans un étau ou un dispositif de rete-
nue similaire.
AVIS : N’utilisez jamais le mode « rotation avec
percussion » lorsque le mandrin porte-embout est
posé sur l’outil. Vous risqueriez d’abîmer le mandrin
porte-embout.
De plus, le mandrin porte-embout se détacherait
quand l’outil passe en mode de rotation inversé.
AVIS : Une pression excessive sur l’outil n’ac-
célère pas le perçage. Au contraire, elle risque
d’endommager la pointe de l’embout-foret, d’affecter
le rendement de l’outil et de raccourcir sa durée de
service.
Mettez le bouton de changement de mode sur le sym-
bole . Vous pouvez percer avec un diamètre maximal
de 13 mm (1/2″) dans le métal, et de 32 mm (1-1/4″)
dans le bois.
Utilisez un ensemble mandrin porte-embout (accessoire
en option). Pour l’installer, reportez-vous à la section «
Pose ou retrait de l’embout-mèche/ciseau ».
1
► 1. Ensemble mandrin porte-embout (accessoire en
option)
Pour poser l’embout-mèche, insérez-le à fond dans le
mandrin. Serrez le mandrin manuellement. En plaçant
la clé de mandrin dans chacun des trois orices, serrez
dans le sens des aiguilles d’une montre. Veillez à serrer
de manière égale dans les trois orices de mandrin.
Pour retirer l’embout-mèche, tournez la clé de man-
drin dans le sens contraire des aiguilles d’une montre
dans un seul orice, puis desserrez le mandrin
manuellement.

16 FRANÇAIS
1
► 1. Clé de mandrin
Perçage avec un trépan diamanté
AVIS : Vous risquez d’abîmer le trépan diamanté
si vous percez avec un trépan diamanté en mode
« rotation avec percussion ».
Pour percer avec un trépan diamanté, réglez toujours le
levier de changement de mode sur la position pour
un mouvement de « rotation uniquement ».
ENTRETIEN
ATTENTION : Assurez-vous toujours que
l’outil est hors tension et débranché avant d’y
effectuer tout travail d’inspection ou d’entretien.
AVIS : N’utilisez jamais d’essence, de benzine,
de solvant, d’alcool ou autres produits similaires.
Une décoloration, une déformation ou la forma-
tion de ssures peuvent en découler.
Pour maintenir la SÉCURITÉ et la FIABILITÉ du pro-
duit, les réparations, l’inspection et le remplacement
des charbons, et tout autre travail d’entretien ou de
réglage doivent être effectués dans un centre de ser-
vice après-vente agréé ou d’usine Makita, exclusive-
ment avec des pièces de rechange Makita.
GARANTIE LIMITÉE D’UN AN DE
MAKITA
Politique de garantie
Tous les outils Makita sont soigneusement inspectés et
mis à l’essai avant de quitter l’usine. Ils sont garantis
contre les vices de fabrication et de matériau pour une
période d’UN AN suivant la date de l’achat original. Si
un problème survient pendant cette période d’un an,
retournez l’outil COMPLET, fret payé d’avance, à une
usine ou un centre de service après-vente autorisé
Makita. S’il ressort de l’inspection que le problème est
dû à un vice de fabrication ou de matériau, Makita répa-
rera (ou remplacera, à son gré) l’outil gratuitement.
Cette garantie ne s’applique pas dans les cas où :
• des réparations ont été effectuées ou tentées par
un tiers;
• des réparations sont nécessaires en raison de
l’usure normale;
• l’outil a été malmené, mal utilisé ou non adéquate-
ment entretenu;
• l’outil a subi des modications.
MAKITA NE SERA EN AUCUN CAS RESPONSABLE
DE TOUS DOMMAGES INDIRECTS, ACCESSOIRES
OU CONSÉCUTIFS DE LA VENTE OU DE
L’UTILISATION DU PRODUIT. CET AVIS DE NON-
RESPONSABILITÉ S’APPLIQUE PENDANT ET
APRÈS LA PÉRIODE COUVERTE PAR CETTE
GARANTIE.
MAKITA DÉCLINE TOUTE RESPONSABILITÉ QUANT
À TOUTES GARANTIES IMPLICITES, Y COMPRIS
LES GARANTIES DE « QUALITÉ MARCHANDE »
OU D’« ADAPTATION À UN USAGE PARTICULIER »
APRÈS LA PÉRIODE DE GARANTIE D’UN AN.
Cette garantie vous donne des droits légaux spéci-
ques, et vous pouvez également avoir d’autres droits
qui varient d’une province à l’autre. Certaines provinces
n’autorisant pas l’exclusion ou la restriction des dom-
mages accessoires ou consécutifs, il se peut que la
restriction ou l’exclusion ci-dessus ne s’applique pas à
vous. Certaines provinces n’autorisant pas de restric-
tion quant à la durée des garanties implicites, il se peut
que la restriction ci-dessus ne s’applique pas à vous.

17 ESPAÑOL
ESPAÑOL (Instrucciones originales)
ESPECIFICACIONES
Modelo: M8701
Especicaciones eléctricas en México 120 V 6,2 A 50/60 Hz
Capacidades de taladrado Concreto 26 mm (1″)
Corona perforadora 68 mm (2-11/16″)
Corona diamantada (tipo seco) 80 mm (3-1/8″)
Acero 13 mm (1/2″)
Madera 32 mm (1-1/4″)
Velocidad sin carga (RPM) 0 r/min - 1 200 r/min
Golpes por minuto 0 gpm - 4 500 gpm
Longitud total 362 mm (14-1/4″)
Peso neto 2,7 kg (6,0 lbs)
Clase de seguridad /II
• Debido a nuestro programa continuo de investigación y desarrollo, las especicaciones aquí dadas están
sujetas a cambios sin previo aviso.
• Las especicaciones pueden variar de país a país.
• Peso de acuerdo al procedimiento de EPTA 01/2003
ADVERTENCIAS DE
SEGURIDAD
Advertencias generales de
seguridad para herramientas
eléctricas
ADVERTENCIA: Lea todas las advertencias
de seguridad e instrucciones. El no seguir las
advertencias e instrucciones indicadas puede ocasio-
nar una descarga eléctrica, un incendio y/o lesiones
graves.
Conserve todas las advertencias
e instrucciones como referencia
en el futuro.
En las advertencias, el término “herramienta eléctrica”
se reere a su herramienta eléctrica de funcionamiento
con conexión a la red eléctrica (con cableado eléctrico)
o herramienta eléctrica de funcionamiento a batería
(inalámbrica).
Seguridad en el área de trabajo
1. Mantenga el área de trabajo limpia y bien ilu-
minada. Las áreas oscuras o desordenadas son
propensas a accidentes.
2. No utilice las herramientas eléctricas en
atmósferas explosivas, tal como en la presen-
cia de líquidos, gases o polvo inamables. Las
herramientas eléctricas crean chispas que pueden
prender fuego al polvo o los humos.
3. Mantenga a los niños y curiosos alejados
mientras utiliza una herramienta eléctrica. Las
distracciones le pueden hacer perder el control.
Seguridad eléctrica
1. Las clavijas de conexión de las herramientas
eléctricas deberán encajar perfectamente en la
toma de corriente. No modique nunca la cla-
vija de conexión de ninguna forma. No utilice
ninguna clavija adaptadora con herramientas
eléctricas que tengan conexión a tierra (puesta
a tierra). La utilización de clavijas no modica-
das y que encajen perfectamente en la toma de
corriente reducirá el riesgo de que se produzca
una descarga eléctrica.
2. Evite tocar con el cuerpo supercies conec-
tadas a tierra o puestas a tierra tales como
tubos, radiadores, cocinas y refrigeradores. Si
su cuerpo es puesto a tierra o conectado a tierra
existirá un mayor riesgo de que sufra una des-
carga eléctrica.
3. No exponga las herramientas eléctricas a la
lluvia ni a condiciones húmedas. La entrada de
agua en una herramienta eléctrica aumentará el
riesgo de que se produzca una descarga eléctrica.
4. No maltrate el cable. Nunca utilice el cable
para transportar, jalar o desconectar la herra-
mienta eléctrica. Mantenga el cable alejado del
calor, aceite, objetos cortantes o piezas móvi-
les. Los cables dañados o enredados aumentan
el riesgo de sufrir una descarga eléctrica.
5.
Cuando utilice una herramienta eléctrica en
exteriores, utilice un cable de extensión apro-
piado para uso en exteriores. La utilización de un
cable apropiado para uso en exteriores reducirá el
riesgo de que se produzca una descarga eléctrica.

18 ESPAÑOL
6. Si no es posible evitar usar una herramienta
eléctrica en condiciones húmedas, utilice un
alimentador protegido con interruptor de cir-
cuito de falla a tierra (ICFT). El uso de un ICFT
reduce el riesgo de descarga eléctrica.
Seguridad personal
1. Manténgase alerta, preste atención a lo que
está haciendo y utilice su sentido común
cuando opere una herramienta eléctrica. No
utilice una herramienta eléctrica cuando esté
cansado o bajo la inuencia de drogas, alco-
hol o medicamentos. Un momento de distracción
mientras opera las herramientas eléctricas puede
terminar en una lesión grave.
2. Use equipo de protección personal. Póngase
siempre protección para los ojos. El equipo
protector tal como máscara contra el polvo, zapa-
tos de seguridad antiderrapantes, casco rígido y
protección para oídos utilizado en las condiciones
apropiadas reducirá el riesgo de lesiones.
3. Impida el encendido accidental. Asegúrese
de que el interruptor esté en la posición de
apagado antes de conectar a la alimentación
eléctrica y/o de colocar el cartucho de batería,
así como al levantar o cargar la herramienta.
Cargar las herramientas eléctricas con su dedo
en el interruptor o enchufarlas con el interrup-
tor encendido hace que los accidentes sean
comunes.
4. Retire cualquier llave de ajuste o llave de
apriete antes de encender la herramienta. Una
llave de ajuste o llave de apriete que haya sido
dejada puesta en una parte giratoria de la herra-
mienta eléctrica puede ocasionar alguna lesión.
5. No utilice la herramienta donde no alcance.
Mantenga los pies sobre suelo rme y el equi-
librio en todo momento. Esto permite un mejor
control de la herramienta eléctrica en situaciones
inesperadas.
6. Use vestimenta apropiada. No use ropas
sueltas ni joyas. Mantenga el cabello, la ropa
y los guantes alejados de las piezas móviles.
Las prendas de vestir holgadas, las joyas y el
cabello suelto podrían engancharse en las piezas
móviles.
7. Si dispone de dispositivos para la conexión
de equipos de extracción y recolección de
polvo, asegúrese de conectarlos y utilizarlos
debidamente. Hacer uso de la recolección de
polvo puede reducir los riesgos relacionados con
el polvo.
Mantenimiento y uso de la herramienta eléctrica
1. No fuerce la herramienta eléctrica. Utilice la
herramienta eléctrica correcta para su aplica-
ción. La herramienta eléctrica adecuada hará un
mejor trabajo y de forma más segura a la veloci-
dad para la que ha sido fabricada.
2. No utilice la herramienta eléctrica si el inte-
rruptor no la enciende y apaga. Cualquier
herramienta eléctrica que no pueda ser contro-
lada con el interruptor es peligrosa y debe ser
reemplazada.
3. Desconecte la clavija de la fuente de energía
y/o la batería de la herramienta eléctrica antes
de realizar ajustes, cambiar accesorios o guar-
dar las herramientas eléctricas. Dichas medidas
de seguridad preventivas reducen el riesgo de
que la herramienta se inicie accidentalmente.
4. Guarde la herramienta eléctrica que no use
fuera del alcance de los niños y no permita
que las personas que no están familiarizadas
con ella o con las instrucciones la operen. Las
herramientas eléctricas son peligrosas en manos
de personas que no saben operarlas.
5. Realice el mantenimiento a las herramientas
eléctricas. Compruebe que no haya partes
móviles desalineadas o estancadas, piezas
rotas y cualquier otra condición que pueda
afectar al funcionamiento de la herramienta
eléctrica. Si la herramienta eléctrica está
dañada, haga que se la reparen antes de
utilizarla. Muchos accidentes son ocasionados
por herramientas eléctricas con mantenimiento
inadecuado.
6. Mantenga las herramientas de corte limpias
y losas. Si recibe un mantenimiento adecuado
y tiene los bordes alados, es probable que la
herramienta se atasque menos y sea más fácil
controlarla.
7. Utilice la herramienta eléctrica, los accesorios
y las brocas de acuerdo con estas instruccio-
nes, considerando las condiciones laborales
y el trabajo a realizar. Si utiliza la herramienta
eléctrica para realizar operaciones distintas de
las indicadas, podrá presentarse una situación
peligrosa.
Servicio
1. Haga que una persona calicada repare la
herramienta eléctrica utilizando sólo piezas de
repuesto idénticas. Esto asegura que se man-
tenga la seguridad de la herramienta eléctrica.
2. Siga las instrucciones para la lubricación y
cambio de accesorios.
3. Mantenga las agarraderas secas, limpias y sin
aceite o grasa.
UTILICE CABLES DE EXTENSIÓN APROPIADOS.
Asegúrese de que su cable de extensión esté en bue-
nas condiciones. Cuando utilice un cable de extensión,
asegúrese de utilizar uno del calibre suciente para
conducir la corriente que demande el producto. Un
cable de calibre inferior ocasionará una caída en la
tensión de línea y a su vez una pérdida de potencia
y sobrecalentamiento. La tabla 1 muestra la medida
correcta a utilizar dependiendo de la longitud del cable
y el amperaje nominal indicado en la placa de carac-
terísticas. Si no está seguro, utilice el siguiente calibre
más alto. Cuanto menor sea el número de calibre, más
corriente podrá conducir el cable.

19 ESPAÑOL
Tabla 1: Calibre mínimo para el cable
Amperaje nominal Voltios Longitud total del cable en metros
120 V 7 m (25 ft.) 15 m (50 ft.) 30 m (100 ft.) 45,7 m (150 ft.)
220 V -
240 V
15 m (50 ft.) 30 m (100 ft.) 60,9 m (200 ft.) 91,4 m (300 ft.)
Más de No más de Calibre del cable (AWG)
0 A 6 A –18 16 16 14
6 A 10 A 18 16 14 12
10 A 12 A 16 16 14 12
12 A 16 A 14 12 No se recomienda
ADVERTENCIAS DE SEGURIDAD
PARA EL MARTILLO ROTATIVO
1. Utilice protectores de oídos. La exposición al
ruido puede provocar pérdida auditiva.
2. Utilice los mango(s) auxiliare(s) que se sumi-
nistren con la herramienta. La pérdida de con-
trol puede ocasionar lesiones.
3. Sujete la herramienta eléctrica por las super-
cies de agarre aisladas al realizar una ope-
ración en la que el accesorio de corte pueda
estar en contacto con cables ocultos o su
propio cable. Si el accesorio de corte entra en
contacto con un cable con corriente, las piezas
metálicas expuestas de la herramienta eléctrica
se cargarán también de corriente y el operador
puede recibir una descarga eléctrica.
4. Utilice un casco protector (casco de seguri-
dad), gafas de seguridad y/o careta de protec-
ción. Los anteojos comunes o de sol NO son
gafas de seguridad. También es muy recomen-
dable que utilice una máscara contra polvo y
guantes bien acolchados.
5. Asegúrese de que la punta se encuentre ase-
gurada en su lugar antes de la operación.
6. En condiciones normales de operación, la
herramienta está diseñada para producir vibra-
ción. Los tornillos pueden aojarse fácilmente
y causar una falla o accidente. Verique cuida-
dosamente que los tornillos estén apretados
antes de la operación.
7. En clima frío o cuando la herramienta no se
haya utilizado durante un tiempo prolongado,
permita que la herramienta se caliente un
rato haciéndola funcionar sin carga. Esto
facilitará la lubricación. Sin un calentamiento
apropiado, la operación de percusión resultará
difícil.
8. Asegúrese siempre de que pisa sobre suelo
rme. Asegúrese de que no haya nadie debajo
cuando utilice la herramienta en lugares altos.
9. Sujete la herramienta rmemente con ambas
manos.
10. Mantenga las manos alejadas de las piezas
móviles.
11. No deje la herramienta funcionando. Tenga en
marcha la herramienta solamente cuando la
esté sosteniendo con la mano.
12. Durante la operación, no apunte con la herra-
mienta a ninguna persona en el área. La punta
podría salir volando y causarle una lesión
grave a alguien.
13. No toque la punta ni las piezas cercanas a la
punta inmediatamente después de la opera-
ción; éstas podrían estar extremadamente
calientes y producirle quemaduras en la piel.
14. Algunos materiales contienen sustancias
químicas que pueden ser tóxicas. Evite inhalar
polvo y que éste entre en contacto con la piel.
Consulte la hoja de seguridad de materiales
del proveedor.
GUARDE ESTAS
INSTRUCCIONES.
ADVERTENCIA: NO DEJE que la comodidad
o familiaridad con el producto (a base de utilizarlo
repetidamente) evite que siga estrictamente las
normas de seguridad para dicho producto. El
USO INCORRECTO o el no seguir las normas de
seguridad indicadas en este manual de instruc-
ciones puede ocasionar lesiones graves.
Símbolos
A continuación se muestran los símbolos utilizados
para la herramienta.
volts o voltios
amperes
hertz
corriente alterna
velocidad sin carga
Construcción clase II
revoluciones o alternaciones por minuto,
frecuencia de rotación
número de percusiones

20 ESPAÑOL
DESCRIPCIÓN DEL
FUNCIONAMIENTO
PRECAUCIÓN: Asegúrese siempre de que la
herramienta esté apagada y desconectada antes
de ajustar o comprobar cualquier función en la
herramienta.
Accionamiento del interruptor
PRECAUCIÓN: Antes de conectar la herra-
mienta, compruebe siempre que el gatillo inte-
rruptor se accione debidamente y que regrese a la
posición de apagado (OFF) cuando se libere.
PRECAUCIÓN: El interruptor puede ser
bloqueado en la posición “encendido” para
mayor comodidad del operador durante el uso
prolongado. Tenga precaución cuando bloquee la
herramienta en la posición “encendido” y sujete
la herramienta rmemente.
1
2
► 1. Gatillo interruptor 2. Botón de bloqueo
Para arrancar la herramienta, simplemente jale el gatillo
interruptor. La velocidad de la herramienta aumenta
al incrementar la presión en el gatillo interruptor. Para
detenerla, suelte el gatillo interruptor.
Para una operación continua, jale el gatillo interruptor, pre-
sione el botón de bloqueo y luego suelte el gatillo interrup-
tor. Para detener la herramienta desde la posición de blo-
queo, jale el gatillo interruptor por completo y luego suéltelo.
Accionamiento del conmutador de
inversión de giro
PRECAUCIÓN: Conrme siempre la direc-
ción de rotación antes de la operación.
AVISO: Utilice el conmutador de inversión
solamente después de que la herramienta haya
parado completamente. Si cambia la dirección de
rotación antes de que la herramienta haya parado
podría dañarla.
AVISO: Si el gatillo interruptor no puede
oprimirse, verique que el interruptor de inver-
sión esté completamente ajustado en la posi-
ción (lado A) o (lado B).
1
B
A
► 1. Palanca del interruptor de inversión
Esta herramienta cuenta con un interruptor de inversión
para cambiar la dirección de rotación. Mueva la palanca
del interruptor de inversión a la posición (lado A)
para una rotación en el sentido de las manecillas del
reloj o a la posición (lado B) para una rotación en
sentido inverso al de las manecillas del reloj.
Selección del modo de
accionamiento
AVISO: No gire la perilla de cambio de modo de
accionamiento cuando la herramienta esté en
marcha. Esto podría causar daños a la herramienta.
AVISO: Para evitar un desgaste rápido del meca-
nismo de cambio de modo, asegúrese siempre
de que la perilla de cambio de modo de acciona-
miento se encuentre realmente ubicada en una de
las tres posiciones del modo de accionamiento.
Rotación con percusión
Para taladrar en concreto, mampostería, etc., gire la
perilla de cambio de modo de accionamiento al sím-
bolo . Utilice una broca con punta de carburo de
tungsteno (accesorio opcional).
1
► 1. Perilla de cambio de modo de accionamiento
Sólo rotación
Para taladrar en materiales de madera, metal o
plástico, gire la perilla de cambio de modo de accio-
namiento al símbolo . Utilice una broca helicoidal o
broca para madera.
