Makita TW141D User manual
TW141D
EN Cordless Impact Wrench INSTRUCTION MANUAL 4
ID Kunci Hentam Tanpa Kabel PETUNJUK PENGGUNAAN 11
VI Máy Siết Bu Lông Cầm Tay
Hoạt Động Bằng Pin TÀI LIỆU HƯỚNG DẪN 19
TH 26
Questo manuale d’istruzione è fornito da trovaprezzi.it. Scopri tutte le offerte per Makita TW141D
TW141DZ o cerca il tuo prodotto tra le migliori offerte di Elettroutensili

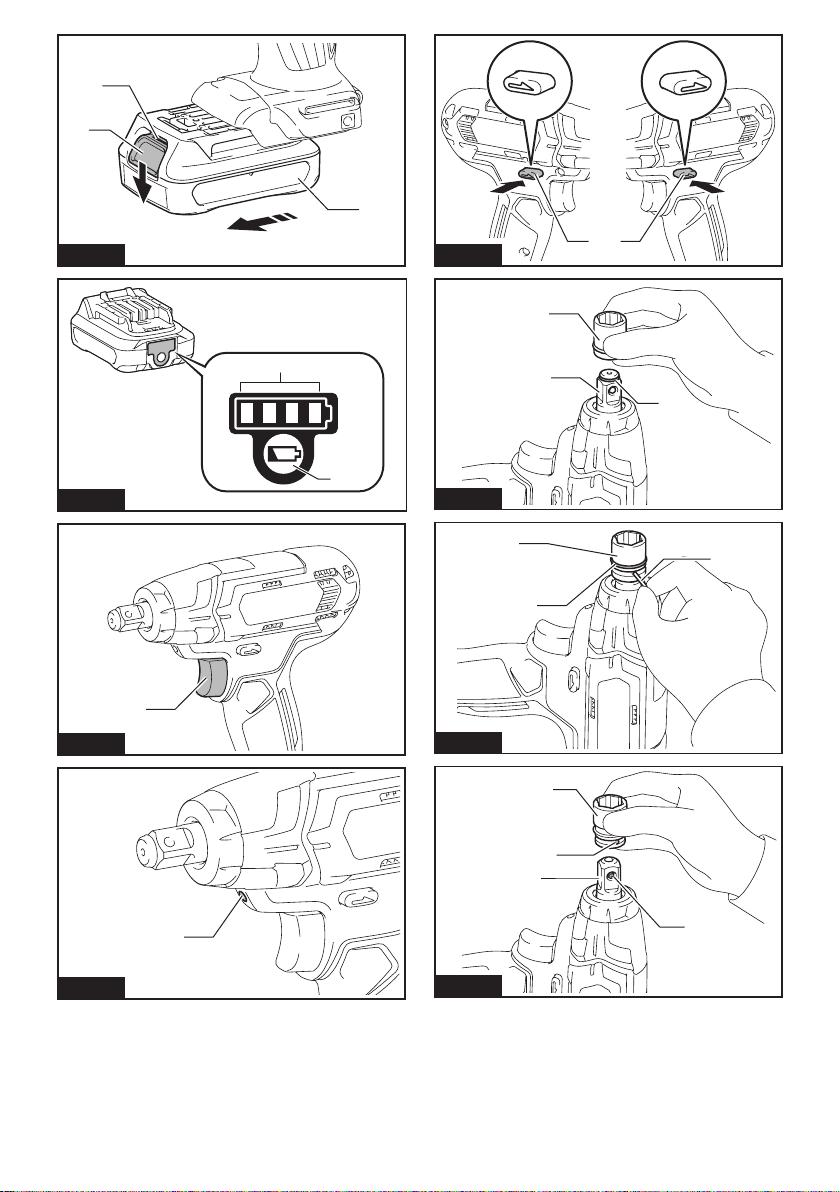

1
2
3
Fig.1
1
2
Fig.2
1
Fig.3
1
Fig.4
1
AB
Fig.5
1
2
3
Fig.6
2
3
1
Fig.7
1
4
2
3
Fig.8
2
3
2
1

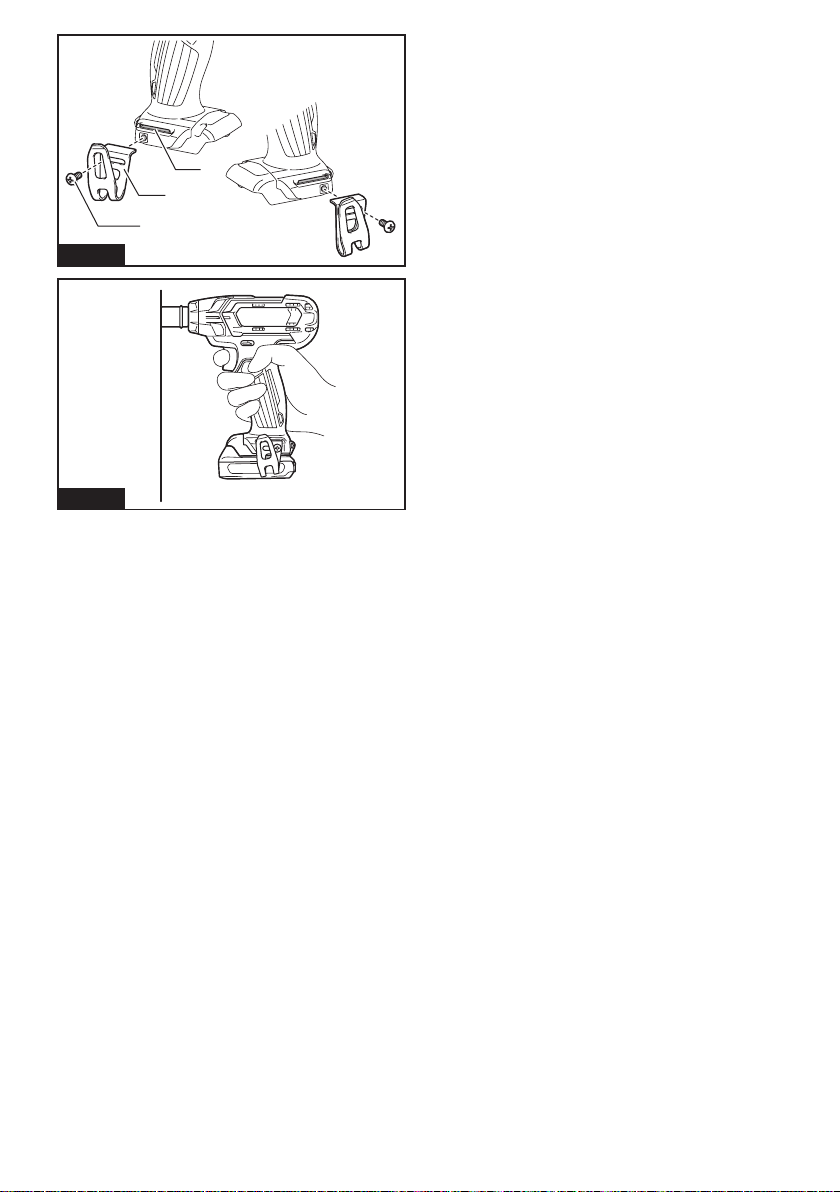

Fig.9
Fig.10
3
4ENGLISH
ENGLISH (Original instructions)
SPECIFICATIONS
Model: TW141D
Fastening
capacities
Standard bolt M8 - M16
High tensile bolt M6 - M12
Square drive 12.7 mm
No load speed 0 - 2,600 min-1
Impacts per minute 0 - 3,200 min-1
Overall length 168 mm
Rated voltage D.C. 10.8 V - 12 V max
Net weight 1.1 - 1.2 kg
• Duetoourcontinuingprogramofresearchanddevelopment,thespecicationshereinaresubjecttochange
without notice.
• Specicationsmaydifferfromcountrytocountry.
• Theweightmaydifferdependingontheattachment(s),includingthebatterycartridge.Thelightestandheavi-
est combination, according to EPTA-Procedure 01/2014, are shown in the table.
Applicable battery cartridge and charger
Batterycartridge BL1015 / BL1016 / BL1020B / BL1021B / BL1040B / BL1041B
Charger DC10SA / DC10SB / DC10WC / DC10WD / DC18RE
• Someofthebatterycartridgesandchargerslistedabovemaynotbeavailabledependingonyourregionof
residence.
WARNING: Only use the battery cartridges and chargers listed above.Useofanyotherbatterycartridges
andchargersmaycauseinjuryand/orre.
Symbols
Thefollowingsshowthesymbolsusedfortheequip-
ment.Besurethatyouunderstandtheirmeaningbefore
use.
Read instruction manual.
Ni-MH
Li-ion
OnlyforEUcountries
Do not dispose of electric equipment or
batterypacktogetherwithhouseholdwaste
material!
In observance of the European Directives,
on Waste Electric and Electronic
Equipment and Batteries and Accumulators
and Waste Batteries and Accumulators
and their implementation in accordance
with national laws, electric equipment and
batteriesandbatterypack(s)thathave
reached the end of their life must be col-
lectedseparatelyandreturnedtoanenvi-
ronmentallycompatiblerecyclingfacility.
Intended use
The tool is intended for fastening bolts and nuts.
SAFETY WARNINGS
General power tool safety warnings
WARNING: Read all safety warnings, instruc-
tions, illustrations and specications provided
with this power tool. Failure to follow all instructions
listedbelowmayresultinelectricshock,reand/or
seriousinjury.
Save all warnings and instruc-
tions for future reference.
Theterm“powertool”inthewarningsreferstoyour
mains-operated(corded)powertoolorbattery-operated
(cordless)powertool.
Work area safety
1. Keep work area clean and well lit. Cluttered or
dark areas invite accidents.
2. Do not operate power tools in explosive atmo-
spheres, such as in the presence of ammable
liquids, gases or dust. Power tools create sparks
whichmayignitethedustorfumes.
3. Keep children and bystanders away while
operating a power tool. Distractions can cause
youtolosecontrol.
5ENGLISH
Electrical safety
1. Power tool plugs must match the outlet. Never
modify the plug in any way. Do not use any
adapter plugs with earthed (grounded) power
tools. Unmodiedplugsandmatchingoutletswill
reduce risk of electric shock.
2. Avoid body contact with earthed or grounded
surfaces, such as pipes, radiators, ranges and
refrigerators. There is an increased risk of elec-
tricshockifyourbodyisearthedorgrounded.
3. Do not expose power tools to rain or wet con-
ditions. Water entering a power tool will increase
the risk of electric shock.
4. Do not abuse the cord. Never use the cord for
carrying, pulling or unplugging the power tool.
Keep cord away from heat, oil, sharp edges
or moving parts. Damaged or entangled cords
increase the risk of electric shock.
5. When operating a power tool outdoors, use an
extension cord suitable for outdoor use. Use of
a cord suitable for outdoor use reduces the risk of
electric shock.
6. If operating a power tool in a damp location
is unavoidable, use a residual current device
(RCD) protected supply. Use of an RCD reduces
the risk of electric shock.
7. Power tools can produce electromagnetic
elds (EMF) that are not harmful to the user.
However, users of pacemakers and other similar
medical devices should contact the maker of their
device and/or doctor for advice before operating
this power tool.
Personal safety
1. Stay alert, watch what you are doing and use
common sense when operating a power tool.
Do not use a power tool while you are tired or
under the inuence of drugs, alcohol or med-
ication. A moment of inattention while operating
powertoolsmayresultinseriouspersonalinjury.
2. Use personal protective equipment. Always
wear eye protection. Protective equipment such
asadustmask,non-skidsafetyshoes,hardhator
hearing protection used for appropriate conditions
willreducepersonalinjuries.
3. Prevent unintentional starting. Ensure the
switch is in the off-position before connecting
to power source and/or battery pack, picking
up or carrying the tool.Carryingpowertoolswith
yourngerontheswitchorenergisingpowertools
that have the switch on invites accidents.
4. Remove any adjusting key or wrench before
turning the power tool on.Awrenchorakeyleft
attachedtoarotatingpartofthepowertoolmay
resultinpersonalinjury.
5. Do not overreach. Keep proper footing and
balance at all times. This enables better control
of the power tool in unexpected situations.
6. Dress properly. Do not wear loose clothing or
jewellery. Keep your hair and clothing away
from moving parts.Looseclothes,jewelleryor
long hair can be caught in moving parts.
7. If devices are provided for the connection of
dust extraction and collection facilities, ensure
these are connected and properly used. Use of
dust collection can reduce dust-related hazards.
8. Do not let familiarity gained from frequent use
of tools allow you to become complacent and
ignore tool safety principles. A careless action
cancausesevereinjurywithinafractionofa
second.
9. Always wear protective goggles to protect
your eyes from injury when using power tools.
The goggles must comply with ANSI Z87.1 in
the USA, EN 166 in Europe, or AS/NZS 1336
in Australia/New Zealand. In Australia/New
Zealand, it is legally required to wear a face
shield to protect your face, too.
It is an employer's responsibility to enforce
the use of appropriate safety protective equip-
ments by the tool operators and by other per-
sons in the immediate working area.
Power tool use and care
1. Do not force the power tool. Use the correct
power tool for your application. The correct
powertoolwilldothejobbetterandsaferatthe
rate for which it was designed.
2. Do not use the power tool if the switch does
not turn it on and off.Anypowertoolthatcannot
be controlled with the switch is dangerous and
must be repaired.
3. Disconnect the plug from the power source
and/or remove the battery pack, if detachable,
from the power tool before making any adjust-
ments, changing accessories, or storing power
tools.Suchpreventivesafetymeasuresreduce
theriskofstartingthepowertoolaccidentally.
4. Store idle power tools out of the reach of chil-
dren and do not allow persons unfamiliar with
the power tool or these instructions to operate
the power tool. Power tools are dangerous in the
hands of untrained users.
5. Maintain power tools and accessories. Check
for misalignment or binding of moving parts,
breakage of parts and any other condition that
may affect the power tool’s operation. If dam-
aged, have the power tool repaired before use.
Manyaccidentsarecausedbypoorlymaintained
power tools.
6. Keep cutting tools sharp and clean.Properly
maintained cutting tools with sharp cutting edges
arelesslikelytobindandareeasiertocontrol.
6ENGLISH
7. Use the power tool, accessories and tool bits
etc. in accordance with these instructions, tak-
ing into account the working conditions and
the work to be performed. Use of the power tool
for operations different from those intended could
result in a hazardous situation.
8. Keep handles and grasping surfaces dry,
clean and free from oil and grease.Slippery
handles and grasping surfaces do not allow for
safe handling and control of the tool in unexpected
situations.
9. When using the tool, do not wear cloth work
gloves which may be entangled. The entangle-
mentofclothworkglovesinthemovingpartsmay
resultinpersonalinjury.
Battery tool use and care
1. Recharge only with the charger specied by
the manufacturer. A charger that is suitable for
onetypeofbatterypackmaycreateariskofre
whenusedwithanotherbatterypack.
2. Use power tools only with specically desig-
nated battery packs.Useofanyotherbattery
packsmaycreateariskofinjuryandre.
3. When battery pack is not in use, keep it away
from other metal objects, like paper clips,
coins, keys, nails, screws or other small metal
objects, that can make a connection from one
terminal to another.Shortingthebatterytermi-
nalstogethermaycauseburnsorare.
4. Under abusive conditions, liquid may be
ejected from the battery; avoid contact. If con-
tact accidentally occurs, ush with water. If
liquid contacts eyes, additionally seek medical
help.Liquidejectedfromthebatterymaycause
irritation or burns.
5. Do not use a battery pack or tool that is dam-
aged or modied.Damagedormodiedbatteries
mayexhibitunpredictablebehaviourresultingin
re,explosionorriskofinjury.
6. Do not expose a battery pack or tool to re or
excessive temperature.Exposuretoreortem-
peratureabove130°Cmaycauseexplosion.
7. Follow all charging instructions and do not
charge the battery pack or tool outside the
temperature range specied in the instruc-
tions.Chargingimproperlyorattemperatures
outsidethespeciedrangemaydamagethe
batteryandincreasetheriskofre.
Service
1. Have your power tool serviced by a qualied
repair person using only identical replacement
parts.Thiswillensurethatthesafetyofthepower
tool is maintained.
2. Never service damaged battery packs. Service
ofbatterypacksshouldonlybeperformedbythe
manufacturer or authorized service providers.
3. Follow instruction for lubricating and chang-
ing accessories.
Cordless impact wrench safety
warnings
1. Hold the power tool by insulated gripping
surfaces, when performing an operation
where the fastener may contact hidden wir-
ing.Fastenerscontactinga“live”wiremaymake
exposed metal parts of the power tool “live” and
could give the operator an electric shock.
2. Wear ear protectors.
3. Check the impact socket carefully for wear,
cracks or damage before installation.
4. Hold the tool rmly.
5. Keep hands away from rotating parts.
6. Do not touch the impact socket, bolt, nut or the
workpiece immediately after operation.They
maybeextremelyhotandcouldburnyourskin.
7. Always be sure you have a rm footing.
Be sure no one is below when using the tool in
high locations.
8. The proper fastening torque may differ
depending upon the kind or size of the bolt.
Check the torque with a torque wrench.
SAVE THESE INSTRUCTIONS.
WARNING: DO NOT let comfort or familiarity
with product (gained from repeated use) replace
strict adherence to safety rules for the subject
product.
MISUSE or failure to follow the safety rules stated
in this instruction manual may cause serious
personal injury.
Important safety instructions for
battery cartridge
1. Before using battery cartridge, read all instruc-
tions and cautionary markings on (1) battery
charger, (2) battery, and (3) product using
battery.
2. Do not disassemble battery cartridge.
3. If operating time has become excessively
shorter, stop operating immediately. It may
result in a risk of overheating, possible burns
and even an explosion.
4. If electrolyte gets into your eyes, rinse them
out with clear water and seek medical atten-
tion right away. It may result in loss of your
eyesight.
5. Do not short the battery cartridge:
(1) Do not touch the terminals with any con-
ductive material.
(2) Avoid storing battery cartridge in a con-
tainer with other metal objects such as
nails, coins, etc.
(3) Do not expose battery cartridge to water
or rain.
A battery short can cause a large current
ow, overheating, possible burns and even a
breakdown.
7ENGLISH
6. Do not store the tool and battery cartridge in
locations where the temperature may reach or
exceed 50 °C (122 °F).
7. Do not incinerate the battery cartridge even if
it is severely damaged or is completely worn
out. The battery cartridge can explode in a re.
8. Be careful not to drop or strike battery.
9. Do not use a damaged battery.
10. The contained lithium-ion batteries are subject
to the Dangerous Goods Legislation require-
ments.
Forcommercialtransportse.g.bythirdparties,
forwarding agents, special requirement on pack-
aging and labeling must be observed.
For preparation of the item being shipped, consult-
ing an expert for hazardous material is required.
Pleasealsoobservepossiblymoredetailed
national regulations.
Tape or mask off open contacts and pack up the
batteryinsuchamannerthatitcannotmove
around in the packaging.
11. Follow your local regulations relating to dis-
posal of battery.
12. Use the batteries only with the products
specied by Makita. Installing the batteries to
non-compliantproductsmayresultinare,exces-
siveheat,explosion,orleakofelectrolyte.
SAVE THESE INSTRUCTIONS.
CAUTION: Only use genuine Makita batteries.
Use of non-genuine Makita batteries, or batteries that
havebeenaltered,mayresultinthebatterybursting
causingres,personalinjuryanddamage.Itwill
alsovoidtheMakitawarrantyfortheMakitatooland
charger.
Tips for maintaining maximum
battery life
1. Charge the battery cartridge before completely
discharged. Always stop tool operation and
charge the battery cartridge when you notice
less tool power.
2. Never recharge a fully charged battery car-
tridge. Overcharging shortens the battery
service life.
3. Charge the battery cartridge with room tem-
perature at 10 °C - 40 °C (50 °F - 104 °F). Let
a hot battery cartridge cool down before
charging it.
FUNCTIONAL
DESCRIPTION
CAUTION: Always be sure that the tool is
switched off and the battery cartridge is removed
before adjusting or checking function on the tool.
Installing or removing battery
cartridge
CAUTION: Always switch off the tool before
installing or removing of the battery cartridge.
CAUTION: Hold the tool and the battery car-
tridge rmly when installing or removing battery
cartridge.Failuretoholdthetoolandthebattery
cartridgermlymaycausethemtoslipoffyourhands
andresultindamagetothetoolandbatterycartridge
andapersonalinjury.
►Fig.1: 1. Red indicator 2. Button 3.Batterycartridge
Toremovethebatterycartridge,slideitfromthetool
while sliding the button on the front of the cartridge.
Toinstallthebatterycartridge,alignthetongueonthe
batterycartridgewiththegrooveinthehousingandslip
itintoplace.Insertitallthewayuntilitlocksinplace
withalittleclick.Ifyoucanseetheredindicatoronthe
uppersideofthebutton,itisnotlockedcompletely.
CAUTION: Always install the battery cartridge
fully until the red indicator cannot be seen. If not,
itmayaccidentallyfalloutofthetool,causinginjuryto
youorsomeonearoundyou.
CAUTION: Do not install the battery cartridge
forcibly.Ifthecartridgedoesnotslideineasily,itis
notbeinginsertedcorrectly.

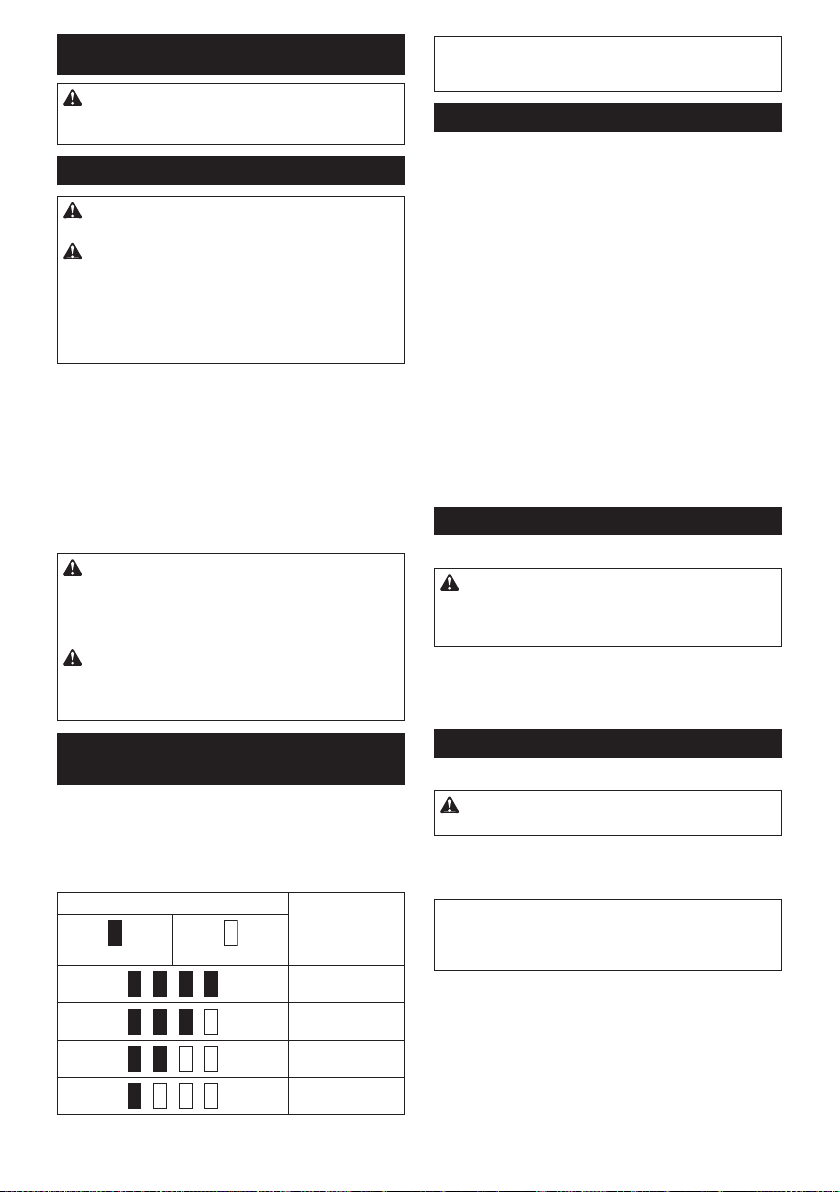

Indicating the remaining battery
capacity
Only for battery cartridges with the indicator
►Fig.2: 1. Indicator lamps 2. Check button
Pressthecheckbuttononthebatterycartridgetoindi-
catetheremainingbatterycapacity.Theindicatorlamps
light up for a few seconds.
8ENGLISH
Indicator lamps Remaining
capacity
Lighted Off
75% to 100%
50% to 75%
25% to 50%
0% to 25%
NOTE: Depending on the conditions of use and the
ambienttemperature,theindicationmaydifferslightly
fromtheactualcapacity.
Battery protection system
Thetoolisequippedwithabatteryprotectionsystem.
Thissystemautomaticallycutsoffpowertothemotorto
extendbatterylife.
Thetoolwillautomaticallystopduringoperationifthe
tooland/orbatteryareplacedunderoneofthefollowing
conditions:
Overloaded:
The tool is operated in a manner that causes it to draw
anabnormallyhighcurrent.
In this situation, turn the tool off and stop the application
that caused the tool to become overloaded. Then turn
the tool on to restart.
Ifthetooldoesnotstart,thebatteryisoverheated.In
thissituation,letthebatterycoolbeforeturningthetool
on again.
Low battery voltage:
Theremainingbatterycapacityistoolowandthetool
willnotoperate.Ifyouturnthetoolon,themotordoes
not run or the motor runs again but stops soon. In this
situation,removeandrechargethebattery.
Switch action
►Fig.3: 1. Switch trigger
CAUTION: Before installing the battery car-
tridge into the tool, always check to see that the
switch trigger actuates properly and returns to
the “OFF” position when released.
Tostartthetool,simplypulltheswitchtrigger.Tool
speedisincreasedbyincreasingpressureontheswitch
trigger. Release the switch trigger to stop.
Lighting up the front lamp
►Fig.4: 1. Lamp
CAUTION: Do not look in the light or see the
source of light directly.
Pull the switch trigger to light up the lamp. The lamp
keeps on lighting while the switch trigger is being pulled.
Thelampgoesoutapproximately10secondsafter
releasing the switch trigger.
NOTE:Useadryclothtowipethedirtoffthelensof
the lamp. Be careful not to scratch the lens of lamp, or
itmaylowertheillumination.
Reversing switch action
►Fig.5: 1. Reversing switch lever
CAUTION: Always check the direction of
rotation before operation.
CAUTION: Use the reversing switch only after
the tool comes to a complete stop. Changing the
directionofrotationbeforethetoolstopsmaydam-
age the tool.
CAUTION: When not operating the tool,
always set the reversing switch lever to the neu-
tral position.
This tool has a reversing switch to change the direction
of rotation. Depress the reversing switch lever from the
A side for clockwise rotation or from the B side for coun-
terclockwise rotation.
When the reversing switch lever is in the neutral posi-
tion, the switch trigger cannot be pulled.
ASSEMBLY
CAUTION: Always be sure that the tool is
switched off and the battery cartridge is removed
before carrying out any work on the tool.
Selecting correct impact socket
Alwaysusethecorrectsizeimpactsocketforboltsand
nuts. An incorrect size impact socket will result in inac-
curate and inconsistent fastening torque and/or damage
to the bolt or nut.
Installing or removing impact socket
Optional accessory
CAUTION: Make sure that the impact socket
and the mounting portion are not damaged before
installing the impact socket.
CAUTION: After inserting the impact socket,
make sure that it is rmly secured. If it comes out,
do not use it.
NOTE:Thewayofimpactsocketinstallationvaries
dependingonthetypeofthesquaredriveonthetool.
Tool with the ring spring
For impact socket without O-ring and pin
►Fig.6: 1. Impact socket 2. Square drive 3. Ring
spring
Push the impact socket onto the square drive until it
locks into place.
Toremovetheimpactsocket,simplypullitoff.
9ENGLISH
For impact socket with O-ring and pin
►Fig.7: 1. Impact socket 2. O-ring 3. Pin
Move the O-ring out of the groove in the impact socket
and remove the pin from the impact socket. Fit the
impact socket onto the square drive so that the hole in
the impact socket is aligned with the hole in the square
drive.
Insert the pin through the hole in the impact socket and
square drive. Then return the O-ring to the original posi-
tion in the impact socket groove to retain the pin.
To remove the impact socket, follow the installation
procedures in reverse.
Tool with the detent pin
►Fig.8: 1. Impact socket 2. Hole 3. Square drive
4. Detent pin
Align the hole in the side of the impact socket with the
detent pin on the square drive and push the impact
socket onto the square drive until it locks into place. Tap
itlightlyifrequired.
Toremovetheimpactsocket,simplypullitoff.Ifitis
hard to remove, depress the detent pin while pulling the
impact socket.
Installing hook
CAUTION: When installing the hook, always
secure it with the screw rmly. If not, the hook
maycomeofffromthetoolandresultinthepersonal
injury.
►Fig.9: 1. Groove 2. Hook 3. Screw
Thehookisconvenientfortemporarilyhangingthetool.
This can be installed on either side of the tool. To install
the hook, insert it into a groove in the tool housing on
either side and then secure it with a screw. To remove,
loosen the screw and then take it out.
OPERATION
CAUTION: Always insert the battery cartridge
all the way until it locks in place.Ifyoucanseethe
red indicator on the upper side of the button, it is not
lockedcompletely.Insertitfullyuntiltheredindicator
cannotbeseen.Ifnot,itmayaccidentallyfalloutof
thetool,causinginjurytoyouorsomeonearound
you.
►Fig.10
Holdthetoolrmlyandplacetheimpactsocketover
the bolt or nut. Turn the tool on and fasten for the proper
fastening time.
Theproperfasteningtorquemaydifferdependingupon
the kind or size of the bolt, the material of the workpiece
to be fastened, etc. The relation between fastening
torqueandfasteningtimeisshowninthegures.
Proper fastening torque for standard bolt
N•m
(kgf•cm)
2
1
2
13
0
100
(1020)
120
(1224)
80
(816)
60
(612)
40
(408)
20
(204)
M12
M14
M10
M12
M14
M10
M8
M8
140
(1430)
M16
M16
1.Fasteningtime(second)2. Fastening torque
Proper fastening torque for high tensile bolt
2
1
140
(1430)
N•m
(kgf•cm)
210
80
(816)
60
(612)
40
(408)
20
(204)
3
100
(1020)
120
(1224)
M10
M12
M12
M8
M8
M10
1.Fasteningtime(second)2. Fastening torque
10 ENGLISH
NOTE: Hold the tool pointed straight at the bolt or nut.
NOTE:Excessivefasteningtorquemaydamagethe
bolt/nutorimpactsocket.Beforestartingyourjob,
alwaysperformatestoperationtodeterminethe
properfasteningtimeforyourboltornut.
NOTE:Ifthetoolisoperatedcontinuouslyuntilthe
batterycartridgehasdischarged,allowthetooltorest
for15minutesbeforeproceedingwithafreshbattery
cartridge.
Thefasteningtorqueisaffectedbyawidevarietyof
factorsincludingthefollowing.Afterfastening,always
check the torque with a torque wrench.
1. Whenthebatterycartridgeisdischargedalmost
completely,voltagewilldropandthefastening
torque will be reduced.
2. Impact socket
• Failure to use the correct size impact socket
will cause a reduction in the fastening torque.
• Awornimpactsocket(wearonthehexend
orsquareend)willcauseareductioninthe
fastening torque.
3. Bolt
• Eventhoughthetorquecoefcientandthe
class of bolt are the same, the proper fasten-
ing torque will differ according to the diame-
ter of bolt.
• Even though the diameters of bolts are the
same, the proper fastening torque will differ
accordingtothetorquecoefcient,theclass
of bolt and the bolt length.
4. Theuseoftheuniversaljointortheextension
bar somewhat reduces the fastening force of the
impactwrench.Compensatebyfasteningfora
longer period of time.
5. The manner of holding the tool or the material
of driving position to be fastened will affect the
torque.
6. Operating the tool at low speed will cause a reduc-
tion in the fastening torque.
MAINTENANCE
CAUTION: Always be sure that the tool is
switched off and the battery cartridge is removed
before attempting to perform inspection or
maintenance.
NOTICE: Never use gasoline, benzine, thinner,
alcohol or the like. Discoloration, deformation or
cracks may result.
To maintain product SAFETY and RELIABILITY,
repairs,anyothermaintenanceoradjustmentshould
beperformedbyMakitaAuthorizedorFactoryService
Centers,alwaysusingMakitareplacementparts.
OPTIONAL
ACCESSORIES
CAUTION: These accessories or attachments
are recommended for use with your Makita tool
specied in this manual.Theuseofanyother
accessories or attachments might present a risk of
injurytopersons.Onlyuseaccessoryorattachment
for its stated purpose.
Ifyouneedanyassistanceformoredetailsregard-
ingtheseaccessories,askyourlocalMakitaService
Center.
• Impact socket
• Hook
• Extension bar
• Universaljoint
• Socket bit adapter
• Plasticcarryingcase
• Makitagenuinebatteryandcharger
NOTE:Someitemsinthelistmaybeincludedinthe
toolpackageasstandardaccessories.Theymay
differfromcountrytocountry.
11 BAHASA INDONESIA
BAHASA INDONESIA (Petunjuk Asli)
SPESIFIKASI
Model: TW141D
Kapasitas
pengencangan
Baut standar M8 - M16
Baut mutu tinggi M6 - M12
Kepala persegi 12,7 mm
Kecepatan tanpa beban 0 - 2.600 min-1
Hentakan per menit 0 - 3.200 min-1
Panjangkeseluruhan 168 mm
Tegangan terukur D.C. 10,8 V - 12 V maks
Berat bersih 1,1 - 1,2 kg
• Karenakesinambunganprogrampenelitiandanpengembangankami,spesikasiyangdisebutkandisinidapat
berubah tanpa pemberitahuan.
• Spesikasidapatberbedadarisatunegarakenegaralainnya.
• Beratalatmungkinberbedatergantungperangkattambahanyangdipasang,termasukkartridbaterai.
Kombinasialatterberatdanteringan,sesuaiProsedurEPTA01/2014,ditunjukkanpadatabel.
Kartrid dan pengisi daya baterai yang dapat digunakan
Kartrid baterai BL1015 / BL1016 / BL1020B / BL1021B / BL1040B / BL1041B
Pengisidaya DC10SA / DC10SB / DC10WC / DC10WD / DC18RE
• Beberapakartridbateraidanpengisidayayangtercantumdiatasmungkintidaktersedia,tergantungwilayah
tempat tinggal Anda.
PERINGATAN: Hanya gunakan kartrid dan pengisi daya baterai yang tercantum di atas. Penggunaan
kartriddanpengisidayabaterailaindapatmenimbulkanrisikocederadan/ataukebakaran.
Simbol
Berikutiniadalahsimbol-simbolyangdigunakanpada
peralatan ini. Pastikan Anda mengerti makna masing-
masing simbol sebelum menggunakan alat.
Bacapetunjukpenggunaan.
Ni-MH
Li-ion
Hanyauntuknegara-negaraUE
Jangan membuang peralatan listrik atau
paket baterai bersama-sama dengan
bahan limbah rumah tangga!
DenganmemerhatikanPetunjukEropa,
tentang Limbah Peralatan Listrik dan
Elektronik serta Baterai dan Akumulator
serta Limbah Baterai dan Akumulator dan
pelaksanaannyasesuaidenganketentuan
hukum nasional, peralatan listrik dan
bateraidanpaketbateraiyangtelahhabis
umurpakainyaharusdikumpulkansecara
terpisah dan dikembalikan ke fasilitas daur
ulangyangkompatibelsecaralingkungan.
Penggunaan
Mesin ini digunakan untuk mengencangkan baut dan
mur.
PERINGATAN
KESELAMATAN
Peringatan keselamatan umum
mesin listrik
PERINGATAN: Bacalah semua peringatan
keselamatan, petunjuk, ilustrasi dan spesikasi
yang disertakan bersama mesin listrik ini.
Kelalaianuntukmematuhisemuapetunjukyang
tercantumdibawahinidapatmenyebabkansengatan
listrik, kebakaran dan/atau cedera serius.
Simpanlah semua peringatan
dan petunjuk untuk acuan di
masa depan.
Istilah “mesin listrik” dalam semua peringatan mengacu
padamesinlistrikyangdijalankandengansumberlistrik
jala-jala(berkabel)ataubaterai(tanpakabel).
Keselamatan tempat kerja
1. Jaga tempat kerja selalu bersih dan
berpenerangan cukup.Tempatkerjayang
berantakan dan gelap mengundang kecelakaan.
12 BAHASA INDONESIA
2. Jangan gunakan mesin listrik dalam
lingkungan yang mudah meledak, misalnya
jika ada cairan, gas, atau debu yang mudah
menyala. Mesin listrik menimbulkan bunga api
yangdapatmenyalakandebuatauuaptersebut.
3. Jauhkan anak-anak dan orang lain saat
menggunakan mesin listrik. Bila perhatian
terpecah, anda dapat kehilangan kendali.
Keamanan Kelistrikan
1. Steker mesin listrik harus cocok dengan
stopkontak. Jangan sekali-kali mengubah
steker dengan cara apa pun. Jangan
menggunakan steker adaptor dengan mesin
listrik terbumi (dibumikan). Stekeryang
tidakdiubahdanstopkontakyangcocokakan
mengurangi risiko sengatan listrik.
2. Hindari sentuhan tubuh dengan permukaan
terbumi atau yang dibumikan seperti pipa,
radiator, kompor, dan kulkas. Risiko sengatan
listrikbertambahjikatubuhAndaterbumikanatau
dibumikan.
3. Jangan membiarkan mesin listrik kehujanan
atau kebasahan.Airyangmasukkedalammesin
listrik akan meningkatkan risiko sengatan listrik.
4. Jangan menyalahgunakan kabel. Jangan
sekali-kali menggunakan kabel untuk
membawa, menarik, atau mencabut mesin
listrik dari stopkontak. Jauhkan kabel dari
panas, minyak, tepian tajam, atau bagian
yang bergerak.Kabelyangrusakataukusut
memperbesar risiko sengatan listrik.
5. Bila menggunakan mesin listrik di luar
ruangan, gunakan kabel ekstensi yang
sesuai untuk penggunaan di luar ruangan.
Penggunaankabelyangsesuaiuntuk
penggunaan luar ruangan mengurangi risiko
sengatan listrik.
6. Jika mengoperasikan mesin listrik di lokasi
lembap tidak terhindarkan, gunakan pasokan
daya yang dilindungi peranti imbasan arus
(residual current device - RCD). Penggunaan
RCD mengurangi risiko sengatan listrik.
7. Mesin listrik dapat menghasilkan medan
magnet (EMF) yang tidak berbahaya bagi
pengguna. Namun, pengguna alat pacu
jantungatauperalatanmedissejenisnyaharus
berkonsultasi dengan produsen peralatan tersebut
dan/atau dokter mereka sebelum mengoperasikan
mesin listrik ini.
Keselamatan Diri
1. Jaga kewaspadaan, perhatikan pekerjaan Anda
dan gunakan akal sehat bila menggunakan
mesin listrik. Jangan menggunakan mesin
listrik saat Anda lelah atau di bawah pengaruh
obat bius, alkohol, atau obat.Sekejapsaja
lalai saat menggunakan mesin listrik dapat
menyebabkancederabadanserius.
2. Gunakan alat pelindung diri. Selalu gunakan
pelindung mata. Peralatan pelindung seperti
masker debu, sepatu pengaman anti-selip, helm
pengaman,ataupelindungtelingayangdigunakan
untukkondisiyangsesuaiakanmengurangirisiko
cedera badan.
3. Cegah penyalaan yang tidak disengaja.
Pastikan bahwa sakelar berada dalam posisi
mati (off) sebelum menghubungkan mesin
ke sumber daya dan/atau paket baterai, atau
mengangkat atau membawanya. Membawa
mesinlistrikdenganjariAndapadasakelarnya
atau mengalirkan listrik pada mesin listrik
yangsakelarnyahidup(on)akanmengundang
kecelakaan.
4. Lepaskan kunci-kunci penyetel sebelum
menghidupkan mesin listrik.Kunci-kunciyang
masihterpasangpadabagianmesinlistrikyang
berputardapatmenyebabkancedera.
5. Jangan meraih terlalu jauh. Jagalah pijakan
dan keseimbangan sepanjang waktu. Hal ini
memungkinkankendaliyanglebihbaikatasmesin
listrikdalamsituasiyangtidakdiharapkan.
6. Kenakan pakaian yang memadai. Jangan
memakai pakaian yang longgar atau
perhiasan. Jaga jarak antara rambut dan
pakaian Anda dengan komponen mesin yang
bergerak.Pakaianyanglonggar,perhiasan,
ataurambutyangpanjangdapattersangkutpada
komponenyangbergerak.
7. Jika tersedia fasilitas untuk menghisap dan
mengumpulkan debu, pastikan fasilitas
tersebut terhubung listrik dan digunakan
dengan baik. Penggunaan pembersih debu dapat
mengurangibahayayangterkaitdengandebu.
8. Jangan sampai Anda lengah dan mengabaikan
prinsip keselamatan mesin ini hanya karena
sudah sering mengoperasikannya dan sudah
merasa terbiasa.Tindakanyanglalaidapat
menyebabkancederaberatdalamsepersekian
detiksaja.
9. Selalu kenakan kacamata pelindung
untuk melindungi mata dari cedera saat
menggunakan mesin listrik. Kacamata
harus sesuai dengan ANSI Z87.1 di Amerika
Serikat, EN 166 di Eropa, atau AS/NZS 1336 di
Australia/Selandia Baru. Di Australia/Selandia
Baru, secara hukum Anda juga diwajibkan
mengenakan pelindung wajah untuk
melindungi wajah Anda.
Menjadi tanggung jawab atasan untuk
menerapkan penggunaan alat pelindung
keselamatan yang tepat bagi operator mesin
dan orang lain yang berada di area kerja saat
itu.
13 BAHASA INDONESIA
Penggunaan dan pemeliharaan mesin listrik
1. Jangan memaksa mesin listrik. Gunakan
mesin listrik yang tepat untuk keperluan
Anda.Mesinlistrikyangtepatakanmenuntaskan
pekerjaandenganlebihbaikdanamanpada
kecepatansesuairancangannya.
2. Jangan gunakan mesin listrik jika sakelar
tidak dapat menyalakan dan mematikannya.
Mesinlistrikyangtidakdapatdikendalikan
dengansakelarnyaadalahberbahayadanharus
diperbaiki.
3. Cabut steker dari sumber listrik dan/atau lepas
paket baterai, jika dapat dilepas, dari mesin
listrik sebelum melakukan penyetelan apa pun,
mengganti aksesori, atau menyimpan mesin
listrik. Langkah keselamatan preventif tersebut
mengurangirisikohidupnyamesinsecaratak
sengaja.
4. Simpan mesin listrik jauh dari jangkauan anak-
anak dan jangan biarkan orang yang tidak
paham mengenai mesin listrik tersebut atau
petunjuk ini menggunakan mesin listrik. Mesin
listriksangatberbahayaditanganpenggunayang
tak terlatih.
5. Rawatlah mesin listrik dan aksesori. Periksa
apakah ada komponen bergerak yang tidak
lurus atau macet, komponen yang pecah, dan
kondisi-kondisi lain yang dapat memengaruhi
pengoperasian mesin listrik. Jika rusak,
perbaiki mesin listrik terlebih dahulu sebelum
digunakan.Banyakkecelakaandisebabkanoleh
kurangnyapemeliharaanmesinlistrik.
6. Jaga agar mesin pemotong tetap tajam dan
bersih.Mesinpemotongyangterawatbaik
denganmatapemotongyangtajamtidakmudah
macet dan lebih mudah dikendalikan.
7. Gunakan mesin listrik, aksesori, dan mata
mesin, dll. sesuai dengan petunjuk ini, dengan
memperhitungkan kondisi kerja dan jenis
pekerjaan yang dilakukan. Penggunaan mesin
listrikuntukpenggunaanyanglaindariperuntukan
dapatmenimbulkansituasiberbahaya.
8. Jagalah agar gagang dan permukaan
pegangan tetap kering, bersih, dan bebas dari
minyak dan pelumas. Gagang dan permukaan
peganganyanglicintidakmendukungkeamanan
penanganan dan pengendalian mesin dalam
situasi-situasi tak terduga.
9. Ketika menggunakan mesin, jangan
menggunakan sarung tangan kain yang dapat
tersangkut.Sarungtangankainyangtersangkut
pada komponen bergerak dapat mengakibatkan
cedera pada pengguna.
Penggunaan dan pemeliharaan mesin bertenaga
baterai
1. Isi ulang baterai hanya dengan pengisi daya
yang ditentukan oleh pabrikan.Pengisidaya
yangcocokuntuksatujenispaketbateraidapat
menimbulkan risiko kebakaran ketika digunakan
untukpaketbateraiyanglain.
2. Gunakan mesin listrik hanya dengan
paket baterai yang telah ditentukan secara
khusus. Penggunaan paket baterai lain dapat
menimbulkan risiko cedera dan kebakaran.
3. Ketika paket baterai tidak digunakan, jauhkan
dari benda logam lain, seperti penjepit
kertas, uang logam, kunci, paku, sekrup
atau benda logam kecil lainnya, yang dapat
menghubungkan satu terminal ke terminal
lain. Hubungan singkat terminal baterai dapat
menyebabkanlukabakarataukebakaran.
4. Pemakaian yang salah, dapat menyebabkan
keluarnya cairan dari baterai; hindari kontak.
Jika terjadi kontak secara tidak sengaja, bilas
dengan air. Jika cairan mengenai mata, cari
bantuan medis.Cairanyangkeluardaribaterai
bisamenyebabkaniritasiataulukabakar.
5. Jangan menggunakan paket baterai atau
mesin yang sudah rusak atau telah diubah.
Bateraiyangrusakatautelahdiubahdapat
menyebabkanhal-halyangtidakdapatdiprediksi
yangdapatmenyebabkankebakaran,ledakan
atau risiko cidera.
6. Jangan membiarkan paket baterai atau mesin
dekat dengan api atau suhu yang berlebihan.
Pajananapiatausuhudiatas130°Cdapat
menyebabkanledakan.
7. Ikuti semua petunjuk pengisian daya dan
jangan mengisi daya paket baterai atau
mesin di luar rentang suhu yang ditentukan
di panduan.Mengisidayasecaratidaktepat
ataupadasuhudiluarrentangyangditentukan
dapat merusak baterai dan meningkatkan risiko
kebakaran.
Servis
1. Berikan mesin listrik untuk diperbaiki hanya
kepada oleh teknisi yang berkualikasi dengan
menggunakan hanya suku cadang pengganti
yang serupa.Haliniakanmenjaminterjaganya
keamanan mesin listrik.
2. Jangan pernah memperbaiki paket baterai
yang sudah rusak. Perbaikan paket baterai harus
dilakukanhanyaolehprodusenataupenyedia
servis resmi.
3. Patuhi petunjuk pelumasan dan penggantian
aksesori.
Peringatan keselamatan kunci
hentam listrik tanpa kabel
1. Pegang mesin listrik pada permukaan
genggam yang terisolasi saat melakukan
pekerjaan bila pengencang mungkin
bersentuhan dengan kawat tersembunyi.
Pengencangyangmenyentuhkawat“hidup”dapat
menyebabkanbagianlogampadamesinteraliri
aruslistrikdanmenyengatpengguna.
2. Kenakan pelindung telinga.
3. Periksa soket hentam dengan seksama
terhadap adanya keausan, keretakan atau
kerusakan sebelum pemasangan.
4. Pegang mesin kuat-kuat.
5. Jauhkan tangan dari bagian yang berputar.
6. Jangan menyentuh soket hentam, baut,
mur, atau benda kerja sesaat setelah
pengoperasian.Suhunyamungkinmasihsangat
panas dan dapat membakar kulit Anda.
14 BAHASA INDONESIA
7. Selalu pastikan Anda memiliki pijakan kuat.
Pastikan tidak ada orang di bawah Anda ketika
menggunakan mesin di lokasi tinggi.
8. Torsi pengencangan yang tepat bisa berbeda
tergantung pada macam atau ukuran baut.
Periksa torsi dengan menggunakan kunci
torsi.
SIMPAN PETUNJUK INI.
PERINGATAN: JANGAN biarkan kenyamanan
atau terbiasanya Anda dengan produk (karena
penggunaan berulang) mengurangi kepatuhan
yang ketat terhadap aturan keselamatan untuk
produk yang terkait.
PENYALAHGUNAAN atau kelalaian mematuhi
kaidah keselamatan yang tertera dalam petunjuk
ini dapat menyebabkan cedera badan serius.
Petunjuk keselamatan penting untuk
kartrid baterai
1. Sebelum menggunakan kartrid baterai,
bacalah semua petunjuk dan penandaan pada
(1) pengisi daya baterai, (2) baterai, dan (3)
produk yang menggunakan baterai.
2. Jangan membongkar kartrid baterai.
3. Jika waktu beroperasinya menjadi sangat
singkat, segera hentikan penggunaan. Hal
tersebut dapat menimbulkan risiko panas
berlebih, kemungkinan mengalami luka bakar
atau bahkan terjadi ledakan.
4. Jika elektrolit mengenai mata Anda, basuh
dengan air bersih dan segera cari pertolongan
medis. Hal tersebut dapat mengakibatkan
hilangnya kemampuan penglihatan Anda.
5. Jangan menghubungkan terminal kartrid
baterai:
(1) Jangan menyentuhkan terminal dengan
bahan penghantar listrik apa pun.
(2) Hindari menyimpan kartrid baterai pada
wadah yang berisi benda logam lain
seperti paku, uang logam, dsb.
(3) Jangan membiarkan baterai terkena air
atau kehujanan.
Hubungan singkat baterai dapat menyebabkan
aliran arus listrik yang besar, panas berlebih,
kemungkinan mengalami luka bakar dan
bahkan kerusakan pada baterai.
6. Jangan menyimpan mesin dan kartrid baterai
pada lokasi dengan suhu yang bisa mencapai
atau melebihi 50 °C.
7. Jangan membuang kartrid baterai di tempat
pembakaran sampah walaupun benar-benar
rusak atau tidak bisa digunakan sama sekali.
Kartrid baterai bisa meledak jika terbakar.
8. Berhati-hatilah jangan sampai baterai jatuh
atau terbentur.
9. Jangan menggunakan baterai yang rusak.
10. Baterai litium-ion yang disertakan sesuai
dengan persyaratan Perundangan Makanan
Berbahaya.
Harus ada pengawasan untuk pengangkutan
komersialmisalnyaolehpihakketiga,ekspeditor,
persyaratankhususterhadappengemasandan
pelabelan.
Diperlukanadanyakonsultasidenganahli
mengenaimaterialberbahayauntukpersiapan
barangyangakandikirimkan.Perhatikanpula
peraturannasionalyanglebihterperinciyang
mungkin ada.
Beriperekatataututupibagianyangterbuka
dankemasibateraidengancarayangtidakakan
menimbulkan pergeseran dalam pengemasan.
11. Patuhi peraturan setempat yang berkaitan
dengan pembuangan baterai.
12. Gunakan baterai hanya dengan produk yang
ditentukan oleh Makita. Memasang baterai pada
produkyangtidaksesuaidapatmenyebabkan
kebakaran, kelebihan panas, ledakan, atau
kebocoran elektrolit.
SIMPAN PETUNJUK INI.
PERHATIAN: Gunakan baterai asli Makita.
PenggunaanbateraiMakitayangtidakasli,atau
bateraiyangsudahdiubah,akanmengakibatkan
baterai mudah terbakar, cedera dan kerusakan. Akan
menghilangkangaransiMakitapadapengisidaya
dan alat Makita.
Tip untuk menjaga agar umur
pemakaian baterai maksimum
1. Isi ulang kartrid baterai sebelum habis sama
sekali. Selalu hentikan penggunaan mesin dan
ganti kartrid baterai jika Anda melihat bahwa
mesin kurang tenaga.
2. Jangan pernah mengisi ulang kartrid baterai
yang sudah diisi penuh. Pengisian ulang yang
berlebih memperpendek umur pemakaian
baterai.
3. Isi ulang kartrid baterai pada suhu ruangan
10 °C - 40 °C. Biarkan kartrid baterai yang
panas menjadi dingin terlebih dahulu sebelum
diisi ulang.
15 BAHASA INDONESIA
DESKRIPSI FUNGSI
PERHATIAN: Selalu pastikan bahwa mesin
dimatikan dan kartrid baterai dilepas sebelum
menyetel atau memeriksa kerja mesin.
Memasang atau melepas baterai
PERHATIAN: Selalu matikan mesin sebelum
memasang atau melepas kartrid baterai.
PERHATIAN: Pegang mesin dan kartrid
baterai kuat-kuat saat memasang atau melepas
kartrid baterai. Kelalaian untuk memegang mesin
dankartridbateraikuat-kuatbisamenyebabkan
keduanyatergelincirdaritanganAndadan
mengakibatkan kerusakan pada mesin dan kartrid
baterai dan cedera diri.
►Gbr.1: 1. Indikator berwarna merah 2. Tombol
3. Kartrid baterai
Untuk melepas kartrid baterai, geser dari mesin sambil
menggeser tombol pada bagian depan kartrid.
Untukmemasangkartridbaterai,sejajarkanlidah
kartrid baterai dengan alur pada rumah dan masukkan
kedalamtempatnya.Masukkanseluruhnyasampai
terkuncipadatempatnyadanterdengarbunyiklikkecil.
Jika Anda bisa melihat indikator berwarna merah pada
sisiatastombol,berartitidakterkuncisepenuhnya.
PERHATIAN: Selalu pasang kartrid baterai
sepenuhnya sampai indikator berwarna merah
tidak terlihat. Jika tidak, bisa terlepas dari mesin
secaratidaksengaja,menyebabkanlukapadaAnda
atau orang di sekitar Anda.
PERHATIAN: Jangan memasang kartrid
baterai secara paksa. Jika kartrid tidak bergeser
dengan mudah, berarti tidak dimasukkan dengan
benar.
Mengindikasikan kapasitas baterai
yang tersisa
Hanya untuk kartrid baterai dengan indikator
►Gbr.2: 1. Lampu indikator 2. Tombol pemeriksaan
Tekan tombol pemeriksaan pada kartrid baterai untuk
melihatkapasitasbateraiyangtersisa.Lampuindikator
menyalaselamabeberapadetik.
Lampu indikator Kapasitas yang
tersisa
Menyala Mati
75% hingga 100%
50% hingga 75%
25% hingga 50%
0% hingga 25%
CATATAN: Tergantung kondisi penggunaan dan suhu
lingkungannya,penunjukkanmungkinsajasedikit
berbedadarikapasitassebenarnya.
Sistem perlindungan baterai
Mesin ini dilengkapi dengan sistem perlindungan
baterai.Sisteminimemutusdayakemotorsecara
otomatisuntukmemperpanjangumurpemakaian
baterai.
Mesin akan berhenti saat penggunaan saat mesin dan/
atau baterai berada dalam salah satu kondisi berikut ini:
Kelebihan beban:
Mesindijalankandengancarayangmenyebabkannya
menarikarustinggiyangtidaknormal.
Untuksituasiini,matikanmesindanhentikanpekerjaan
yangmenyebabkanmesinmengalamikelebihanbeban.
Kemudian,nyalakanmesinuntukkembalimemulai
pekerjaan.
Jikamesintidakmenyala,bateraimengalamikelebihan
panas. Untuk situasi ini, biarkan baterai mendingin
sebelumkembalimenyalakanmesin.
Tegangan baterai rendah:
Kapasitasbateraiyangtersisaterlalurendahdanmesin
tidakakanberoperasi.JikaAndamenyalakanmesin,
motortidakakanmenyalalagitetapisegeraberhenti.
Untuk situasi ini, lepas dan isi ulang baterai.
Kerja sakelar
►Gbr.3: 1. Picu sakelar
PERHATIAN: Sebelum memasukkan
kartrid baterai pada mesin, pastikan picu saklar
berfungsi dengan baik dan kembali ke posisi
“OFF” saat dilepas.
Untukmenjalankanmesin,cukuptarikpicusaklarnya.
Kecepatan mesin meningkat dengan menambah
tekanan pada picu saklar. Lepaskan picu sakelar untuk
berhenti.
Menyalakan lampu depan
►Gbr.4: 1. Lampu
PERHATIAN: Jangan melihat lampu atau
sumber cahaya secara langsung.
Tarikpicusaklaruntukmenyalakanlampu.Lamputetap
menyalaselamapicusaklarditarik.Lampuakanpadam
kira-kira 10 detik setelah melepas picu saklar.
CATATAN: Gunakan kain kering untuk mengelap
kotorandarilensalampu.Hati-hatijangansampai
menggores lensa lampu, atau hal tersebut dapat
menurunkantingkatpenerangannya.
16 BAHASA INDONESIA
Kerja saklar pembalik arah
►Gbr.5: 1. Tuas saklar pembalik arah
PERHATIAN: Selalu periksa arah putaran
sebelum penggunaan.
PERHATIAN: Gunakan saklar pembalik
arah hanya setelah mesin benar-benar berhenti.
Mengubah arah putaran sebelum mesin berhenti
dapat merusak mesin.
PERHATIAN: Saat mesin tidak digunakan,
selalu posisikan tuas saklar pembalik arah pada
posisi netral.
Mesin ini memiliki saklar pembalik arah untuk
mengubah arah putaran. Tekan tuas saklar pembalik
arahdarisisiAuntukputaransearahjarumjamatau
darisisiBuntukputaranberlawananarahjarumjam.
Ketika tuas saklar pembalik arah pada posisi netral,
picu saklar tidak bisa ditarik.
PERAKITAN
PERHATIAN: Selalu pastikan bahwa mesin
dimatikan dan kartrid baterai dilepas sebelum
melakukan pekerjaan apa pun pada mesin.
Memilih soket hentam yang tepat
Selalugunakanukuransokethentamyangtepatuntuk
bautdanmur.Ukuransokethentamyangtidaktepat
akanmengakibatkantorsipengencanganyangtidak
akurat dan konsisten dan/atau merusak baut atau mur.
Memasang atau melepas soket
hentam
Pilihan Aksesori
PERHATIAN: Pastikan soket hentam dan
bagian dudukan tidak rusak sebelum memasang
soket hentam.
PERHATIAN: Setelah memasukkan soket
hentam, pastikan terpasang dengan kuat. Jika
menonjol keluar, jangan digunakan.
CATATAN: Cara pemasangan soket hentam
bervariasitergantungpadajeniskepalapersegidi
mesin.
Mesin dengan pegas cincin
Untuk soket hentam tanpa cincin-O dan
pasak
►Gbr.6: 1. Soket hentam 2. Kepala persegi 3. Pegas
cincin
Dorong soket hentam pada kepala persegi sampai
terkunciditempatnya.
Untuk melepas soket hentam, cukup tarik soket.
Untuk soket hentam dengan cincin-O dan
pasak
►Gbr.7: 1. Soket hentam 2. Cincin-O 3. Pasak
Lepaskan cincin-O dari alur pada soket hentam dan
lepas pasak dari soket hentam. Pasang soket hentam
pada kepala persegi sehingga lubang pada soket
hentamsejajardenganlubangpadakepalapersegi.
Masukkan pasak melalui lubang pada soket hentam
dan kepala persegi. Lalu kembalikan cincin-O ke posisi
semula dan alur soket hentam untuk menahan pasak.
Untuk melepas soket hentam, ikuti urutan terbalik dari
prosedur pemasangan.
Mesin dengan pasak penahan
►Gbr.8: 1. Soket hentam 2. Lubang 3. Kepala
persegi 4. Pasak penahan
Sejajarkanlubangdisisisokethentamdenganpasak
penahan di kepala persegi dan dorong soket hentam
padakepalapersegisampaiterkunciditempatnya.
Ketuk sedikit bila perlu.
Untuk melepas soket hentam, cukup tarik soket. Jika
sulit melepaskan soket hentam, tekan pasak penahan
sambil menarik soket hentam.
Memasang kait
PERHATIAN: Ketika memasang kait, selalu
kencangkan sekrup kuat-kuat. Jika tidak, kait
mungkin akan terlepas dari alat dan mengakibatkan
cedera badan.
►Gbr.9: 1. Alur 2. Kait 3. Sekrup
Kait bisa digunakan untuk menggantung mesin
sementara. Bisa dipasang pada salah satu sisi mesin.
Untuk memasang kait, masukkan ke dalam alur pada
rumahmesinpadasalahsatusisinyadankemudian
kencangkandenganduasekrup.Untukmelepasnya,
kendurkan sekrup dan kemudian tarik keluar.
PENGGUNAAN
PERHATIAN: Selalu masukkan baterai
seluruhnya sampai terkunci pada tempatnya. Jika
Anda bisa melihat indikator berwarna merah pada
sisiatastombol,berartitidakterkuncisepenuhnya.
Masukkansepenuhnyasampaiindikatorberwarna
merah tidak terlihat. Jika tidak, baterai bisa terlepas
darimesinsecaratidaksengaja,menyebabkanluka
pada Anda atau orang di sekitar Anda.
►Gbr.10
Pegang mesin kuat-kuat dan posisikan soket hentam
padabautataumur.Nyalakanmesindankencangkan
selamawaktupengencanganyangsesuai.
Torsipengencanganyangtepatbisaberbeda
tergantung pada macam atau ukuran baut, bahan
bendakerjayangakandikencangkan,dsb.Hubungan
antara torsi pengencangan dan waktu pengencangan
ditunjukkanpadagambar.
17 BAHASA INDONESIA
Pengencangan torsi yang tepat untuk baut standar
N•m
(kgf•cm)
2
1
2
13
0
100
(1020)
120
(1224)
80
(816)
60
(612)
40
(408)
20
(204)
M12
M14
M10
M12
M14
M10
M8
M8
140
(1430)
M16
M16
1.Waktupengencangan(detik)2. Torsi pengencangan
Pengencangan torsi yang tepat untuk baut mutu
tinggi
2
1
140
(1430)
N•m
(kgf•cm)
210
80
(816)
60
(612)
40
(408)
20
(204)
3
100
(1020)
120
(1224)
M10
M12
M12
M8
M8
M10
1.Waktupengencangan(detik)2. Torsi pengencangan
CATATAN: Tahan mesin pada posisi tegak lurus
terhadap baut atau mur.
CATATAN:Torsipengencanganyangberlebihan
dapat merusak baut/mur atau soket hentam. Sebelum
melakukanpekerjaanAnda,selalulakukanuji-coba
untukmenentukanwaktupengencanganyangsesuai
bagi baut atau mur Anda.
CATATAN: Jika mesin terus-menerus digunakan
sampai kartrid baterai habis, istirahatkan mesin
selama15menitsebelummelakukannyalagidengan
kartridbateraiyangpenuh.
Torsi pengencangan dipengaruhi oleh berbagai
macam faktor termasuk hal-hal berikut ini. Setelah
pengencangan, selalu periksa torsi dengan kunci torsi.
1. Ketika kartrid baterai hampir benar-benar habis,
tegangan akan turun dan torsi pengencangan
akan berkurang.
2. Soket hentam
• Kesalahan penggunaan soket
hentamdenganukuranyangtepat
akanmenyebabkanpenurunantorsi
pengencangan.
• Sokethentamyangaus(auspada
ujungsegi-enamatauujungperseginya)
akanmenyebabkanpenurunantorsi
pengencangan.
3. Baut
• Walaupunkoesientorsidankelasbautnya
sama,torsipengencanganyangtepatakan
berbeda sesuai dengan diameter baut.
• Walaupundiameterbautnyasama,torsi
pengencanganyangtepatakanberbeda
sesuaidengankoesientorsi,kelasbautdan
panjangbaut.
4. Penggunaan sambungan universal atau batang
sambungan agak sedikit menurunkan torsi
pengencangan kunci hentam. Imbangi dengan
pengencangandalamjangkawaktuyanglebih
lama.
5. Sikap ketika memegang mesin atau posisi bahan
yangakandipasangsekrupakanmempengaruhi
torsi.
6. Menggunakan mesin pada kecepatan
rendahakanmenyebabkanpenurunantorsi
pengencangan.
PERAWATAN
PERHATIAN: Selalu pastikan bahwa mesin
dimatikan dan kartrid baterai dilepas sebelum
melakukan pemeriksaan atau perawatan.
PEMBERITAHUAN: Jangan sekali-kali
menggunakan bensin, tiner, alkohol, atau bahan
sejenisnya. Penggunaan bahan demikian dapat
menyebabkan perubahan warna, perubahan
bentuk atau timbulnya retakan.
UntukmenjagaKEAMANANdanKEANDALANmesin,
perbaikan,perawatanataupenyetelanlainnyaharus
dilakukanolehPusatLayananResmiatauPabrik
Makita; selalu gunakan suku cadang pengganti buatan
Makita.
AKSESORI PILIHAN
PERHATIAN: Dianjurkan untuk menggunakan
aksesori atau perangkat tambahan ini dengan
mesin Makita Anda yang ditentukan dalam
petunjuk ini. Penggunaan aksesori atau perangkat
tambahanlainbisamenyebabkanrisikocederapada
manusia.Hanyagunakanaksesoriatauperangkat
tambahansesuaidenganperuntukkannya.
Jika Anda memerlukan bantuan lebih rinci berkenaan
denganaksesoriini,tanyakanpadaPusatLayanan
Makita terdekat.
• Soket hentam
• Kait
• Batang sambungan
• Sambungan universal
• Adaptor mata soket
• Tasjinjingplastik
• BateraidanpengisidayaaslibuatanMakita
CATATAN: Beberapa item dalam daftar tersebut
mungkin sudah termasuk dalam paket mesin sebagai
aksesori standar. Hal tersebut dapat berbeda dari
satunegarakenegaralainnya.
18 BAHASA INDONESIA
19 TIẾNG VIỆT
TIẾNG VIỆT (Hướng dẫn gốc)
THÔNG SỐ KỸ THUẬT
Kiểu máy: TW141D
Khảnăng
vặnxiết
Bu-lôngthường M8 - M16
Bu-lôngcườngđộcao M6 - M12
Đầuquayvuông 12,7 mm
Tốcđộkhôngtải 0 - 2.600 min-1
Sốlầnvặnmỗiphút 0 - 3.200 min-1
Chiềudàitổngthể 168 mm
Điệnápđịnhmức 10,8Vmộtchiều-tốiđa12V
Khốilượngtịnh 1,1 - 1,2 kg
• Dochươngtrìnhnghiêncứuvàpháttriểnliêntụccủachúngtôinêncácthôngsốkỹthuậttrongđâycóthểthay
đổimàkhôngcầnthôngbáotrước.
• Cácthôngsốkỹthuậtcóthểthayđổitùytheotừngquốcgia.
• Khốilượngcóthểkhácnhautùythuộcvào(các)phụkiện,baogồmcảhộppin.Tổhợpnhẹnhấtvànặngnhất,
theoQuytrìnhEPTA01/2014,đượctrìnhbàytrongbảng.
Hộp pin và sạc pin có thể áp dụng
Hộppin BL1015 / BL1016 / BL1020B / BL1021B / BL1040B / BL1041B
Bộsạc DC10SA / DC10SB / DC10WC / DC10WD / DC18RE
• Mộtsốhộppinvàsạcpinđượcnêutrongdanhsáchởtrêncóthểkhôngkhảdụngtùythuộcvàokhuvựccưtrú
củabạn.
CẢNH BÁO: Chỉ sử dụng hộp pin và sạc pin được nêu trong danh sách ở trên.Việcsửdụngbấtcứhộp
pinvàsạcpinnàokháccóthểgâyrathươngtíchvà/hoặchỏahoạn.
Ký hiệu
Phầndướiđâychobiếtcáckýhiệuđượcdùngchothiết
bị.Đảmbảorằngbạnhiểurõýnghĩacủacáckýhiệu
nàytrướckhisửdụng.
Đọctàiliệuhướngdẫn.
Ni-MH
Li-ion
ChỉdànhchocácquốcgiaEU
Khôngthảibỏthiếtbịđiệnhoặcbộpin
cùngvớicácchấtthảisinhhoạt!
ĐểtuânthủcácChỉthịcủaChâuÂuvề
thiếtbịđiệnvàđiệntửthảibỏ,vàvềpin
vàắcquyvàpinvàắcquythảibỏ,vàthi
hànhnhữngchỉthịnàyphùhợpvớiluậtlệ
quốcgia,cácthiếtbịđiệntửvàpinvà(các)
bộpinkhôngcònsửdụngđượcnữaphải
đượcthunhặtriêngvàđưatrởlạimộtcơ
sởtáichếtươngthíchvớimôitrường.
Mục đích sử dụng
Dụngcụnàyđượcdùngđểgắnbu-lôngvàđaiốc.
CẢNH BÁO AN TOÀN
Cảnh báo an toàn chung dành cho
dụng cụ máy
CẢNH BÁO: Xin đọc tất cả các cảnh báo an
toàn, hướng dẫn, minh họa và thông số kỹ thuật
đi kèm với dụng cụ máy này.Việckhôngtuântheo
cáchướngdẫnđượcliệtkêdướiđâycóthểdẫn
đếnđiệngiật,hỏahoạnvà/hoặcthươngtíchnghiêm
trọng.
Lưu giữ tất cả cảnh báo và
hướng dẫn để tham khảo sau
này.
Thuậtngữ“dụngcụmáy”trongcáccảnhbáođềcập
đếndụngcụmáy(códây)đượcvậnhànhbằngnguồn
điệnchínhhoặcdụngcụmáy(khôngdây)đượcvận
hànhbằngpincủabạn.
An toàn tại nơi làm việc
1. Giữ nơi làm việc sạch sẽ và có đủ ánh sáng.
Nơilàmviệcbừabộnhoặctốithườngdễgâyra
tainạn.
20 TIẾNG VIỆT
2. Không vận hành dụng cụ máy trong môi
trường cháy nổ, ví dụ như môi trường có sự
hiện diện của các chất lỏng, khí hoặc bụi dễ
cháy.Cácdụngcụmáytạotialửađiệncóthểlàm
bụihoặckhíbốccháy.
3. Giữ trẻ em và người ngoài tránh xa nơi làm
việc khi đang vận hành dụng cụ máy.Sựxao
lãngcóthểkhiếnbạnmấtkhảnăngkiểmsoát.
An toàn về Điện
1. Phích cắm của dụng cụ máy phải khớp với
ổ cắm. Không được sửa đổi phích cắm theo
bất kỳ cách nào. Không sử dụng bất kỳ phích
chuyển đổi nào với các dụng cụ máy được nối
đất (tiếp đất). Cácphíchcắmcònnguyênvẹnvà
ổcắmphùhợpsẽgiảmnguycơđiệngiật.
2. Tránh để cơ thể tiếp xúc với các bề mặt nối đất
hoặc tiếp đất như đường ống, bộ tản nhiệt,
bếp ga và tủ lạnh.Nguycơbịđiệngiậtsẽtăng
lênnếucơthểbạnđượcnốiđấthoặctiếpđất.
3. Không để dụng cụ máy tiếp xúc với mưa hoặc
trong điều kiện ẩm ướt.Nướclọtvàodụngcụ
máysẽlàmtăngnguycơđiệngiật.
4. Không lạm dụng dây điện. Không được phép
sử dụng dây để mang, kéo hoặc tháo phích
cắm dụng cụ máy. Giữ dây tránh xa nguồn
nhiệt, dầu, các mép sắc hoặc các bộ phận
chuyển động.Dâybịhỏnghoặcbịrốisẽlàmtăng
nguycơđiệngiật.
5. Khi vận hành dụng cụ máy ngoài trời, hãy sử
dụng dây kéo dài phù hợp cho việc sử dụng
ngoài trời.Việcdùngdâyphùhợpchoviệcsử
dụngngoàitrờisẽgiảmnguycơđiệngiật.
6. Nếu bắt buộc phải vận hành dụng cụ máy ở
nơi ẩm ướt, hãy sử dụng nguồn cấp điện được
bảo vệ bằng thiết bị ngắt dòng điện rò (RCD).
ViệcsửdụngRCDsẽlàmgiảmnguycơđiệngiật.
7. Các dụng cụ máy có thể tạo ra từ trường điện
(EMF) có hại cho người dùng.Tuynhiên,người
dùngmáytrợtimvànhữngthiếtbịytếtươngtự
khácnênliênhệvớinhàsảnxuấtthiếtbịvà/hoặc
bácsỹđểđượctưvấntrướckhivậnhànhdụng
cụnày.
An toàn Cá nhân
1. Luôn tỉnh táo, quan sát những việc bạn đang
làm và sử dụng những phán đoán theo kinh
nghiệm khi vận hành dụng cụ máy. Không
sử dụng dụng cụ máy khi bạn đang mệt mỏi
hoặc chịu ảnh hưởng của ma túy, rượu hay
thuốc.Chỉmộtkhoảnhkhắckhôngtậptrungkhi
đangvậnhànhdụngcụmáycũngcóthểdẫnđến
thươngtíchcánhânnghiêmtrọng.
2. Sử dụng thiết bị bảo hộ cá nhân. Luôn đeo
thiết bị bảo vệ mắt.Cácthiếtbịbảohộnhưmặt
nạchốngbụi,giàyantoànchốngtrượt,mũbảo
hộhaythiếtbịbảovệthínhgiácđượcsửdụng
trongcácđiềukiệnthíchhợpsẽgiúpgiảmthương
tíchcánhân.
3. Tránh vô tình khởi động dụng cụ máy. Đảm
bảo công tắc ở vị trí off (tắt) trước khi nối
nguồn điện và/hoặc bộ pin, cầm hoặc di
chuyển dụng cụ máy.Việcdichuyểndụngcụ
máykhiđangđặtngóntayởvịtrícôngtắchoặc
cấpđiệnchodụngcụmáyđangbậtthườngdễ
gâyratainạn.
4. Tháo tất cả các khóa hoặc cờ lê điều chỉnh
trước khi bật dụng cụ máy.Việccờlêhoặckhóa
vẫncòngắnvàobộphậnquaycủadụngcụmáy
cóthểdẫnđếnthươngtíchcánhân.
5. Không với quá cao. Luôn giữ thăng bằng tốt
và có chỗ để chân phù hợp.Điềunàychophép
điềukhiểndụngcụmáytốthơntrongnhữngtình
huốngbấtngờ.
6. Ăn mặc phù hợp. Không mặc quần áo rộng
hay đeo đồ trang sức. Giữ tóc và quần áo
tránh xa các bộ phận chuyển động.Quầnáo
rộng,đồtrangsứchaytócdàicóthểmắcvàocác
bộphậnchuyểnđộng.
7. Nếu các thiết bị được cung cấp để kết nối các
thiết bị thu gom và hút bụi, hãy đảm bảo chúng
được kết nối và sử dụng hợp lý.Việcsửdụng
thiếtbịthugombụicóthểlàmgiảmnhữngmối
nguyhiểmliênquanđếnbụi.
8. Không vì quen thuộc do thường xuyên sử
dụng các dụng cụ mà cho phép bạn trở nên tự
mãn và bỏ qua các nguyên tắc an toàn dụng
cụ.Mộthànhđộngbấtcẩncóthểgâyrathương
tíchnghiêmtrọngtrongmộtphầncủamộtgiây.
9. Luôn luôn mang kính bảo hộ để bảo vệ mắt
khỏi bị thương khi đang sử dụng các dụng cụ
máy. Kính bảo hộ phải tuân thủ ANSI Z87.1 ở
Mỹ, EN 166 ở Châu Âu, hoặc AS/NZS 1336 ở
Úc/New Zealand. Tại Úc/New Zealand, theo luật
pháp, bạn cũng phải mang mặt nạ che mặt để
bảo vệ mặt.
Trách nhiệm của chủ lao động là bắt buộc
người vận hành dụng cụ và những người khác
trong khu vực làm việc cạnh đó phải sử dụng
các thiết bị bảo hộ an toàn thích hợp.
Sử dụng và bảo quản dụng cụ máy
1. Không dùng lực đối với dụng cụ máy. Sử dụng
đúng dụng cụ máy cho công việc của bạn.Sử
dụngđúngdụngcụmáysẽgiúpthựchiệncông
việctốthơnvàantoànhơntheogiátrịđịnhmức
đượcthiếtkếcủadụngcụmáyđó.
2. Không sử dụng dụng cụ máy nếu công tắc
không bật và tắt được dụng cụ máy đó.Mọi
dụngcụmáykhôngthểđiềukhiểnđượcbằng
côngtắcđềurấtnguyhiểmvàphảiđượcsửa
chữa.
Other manuals for TW141D
4
Table of contents
Languages:
Other Makita Power Tools manuals
Makita
Makita BTS130 User manual
Makita
Makita HR4001C User manual
Makita
Makita DHR243RFJ User manual
Makita
Makita HS300D User manual
Makita
Makita Makstar BVR340 User manual
Makita
Makita XCM01 User manual
Makita
Makita BUX360 User manual
Makita
Makita HM1140C User manual
Makita
Makita DSS610 User manual
Makita
Makita DHR202 User manual
Makita
Makita 6953 User manual
Makita
Makita BHS630 User manual
Makita
Makita DST221 User manual
Makita
Makita DTW281RTJ User manual
Makita
Makita TW004G User manual
Makita
Makita 3601B User manual
Makita
Makita TM3000C User manual
Makita
Makita DJS130 User manual
Makita
Makita DJN160 User manual
Makita
Makita DTS131 User manual
