Makita XPG01 User manual

INSTRUCTION MANUAL
MANUAL DE INSTRUCCIONES
Cordless Grease Gun
Pistola Engrasadora Inalámbrica
XPG01
IMPORTANT: Read Before Using.
IMPORTANTE: Lea antes de usar.

2ENGLISH
ENGLISH (Original instructions)
SPECIFICATIONS
Model: XPG01
Rated voltage D.C. 18 V
Grease capacity (with A-type barrel) Cartridge 410 g (14.5 oz)
Bulk 455 g (16.0 oz)
Grease capacity (with B-type barrel) Cartridge 450 g (15.9 oz)
Bulk 570 g (20.1 oz)
Maximum operating pressure 69 MPa (10,000 psi)
Maximum ow rate Slow speed mode 145 ml/min (5.0  oz/min)
Auto speed mode 290 ml/min (10.0  oz/min)
Applicable grease type NLGI No.0 - No.2
Hose length 1,200 mm (47-1/4")
Overall length With A-type barrel 411 mm (16-1/4")
With B-type barrel 449 mm (17-3/4")
Net weight 4.8 - 6.1 kg (10.6 - 13.4 lbs)
NOTE: The barrel type (A-type or B-type) varies depending on the country.
• Due to our continuing program of research and development, the specications herein are subject to change without notice.
• Specications and battery cartridge may di󰀨er from country to country.
• The weight may di󰀨er depending on the attachment(s), including the battery cartridge. The lightest and heavi-
est combinations, according to EPTA-Procedure 01/2014, are shown in the table.
Applicable battery cartridge and charger
Battery cartridge BL1815N / BL1820B / BL1830 / BL1830B / BL1840B / BL1850B / BL1860B
Charger DC18RC / DC18RD / DC18RE / DC18SD / DC18SE / DC18SF / DC18SH
• Some of the battery cartridges and chargers listed above may not be available depending on your region of residence.
WARNING: Only use the battery cartridges and chargers listed above. Use of any other battery cartridges
and chargers may cause injury and/or re.
SAFETY WARNINGS
General power tool safety warnings
WARNING: Read all safety warnings, instruc-
tions, illustrations and specications provided
with this power tool. Failure to follow all instructions
listed below may result in electric shock, re and/or
serious injury.
Save all warnings and instruc-
tions for future reference.
The term "power tool" in the warnings refers to your
mains-operated (corded) power tool or battery-operated
(cordless) power tool.
Work area safety
1. Keep work area clean and well lit. Cluttered or
dark areas invite accidents.
2. Do not operate power tools in explosive atmo-
spheres, such as in the presence of ammable
liquids, gases or dust. Power tools create sparks
which may ignite the dust or fumes.
3.
Keep children and bystanders away while operating
a power tool. Distractions can cause you to lose control.
Electrical Safety
1.
Power tool plugs must match the outlet. Never modify
the plug in any way. Do not use any adapter plugs
with earthed (grounded) power tools. Unmodied plugs
and matching outlets will reduce risk of electric shock.
2. Avoid body contact with earthed or grounded
surfaces, such as pipes, radiators, ranges and
refrigerators. There is an increased risk of elec-
tric shock if your body is earthed or grounded.
3.
Do not expose power tools to rain or wet conditions. Water
entering a power tool will increase the risk of electric shock.
4. Do not abuse the cord. Never use the cord for
carrying, pulling or unplugging the power tool.
Keep cord away from heat, oil, sharp edges
or moving parts. Damaged or entangled cords
increase the risk of electric shock.

3ENGLISH
5.
When operating a power tool outdoors, use an
extension cord suitable for outdoor use. Use of a cord
suitable for outdoor use reduces the risk of electric shock.
6. If operating a power tool in a damp location is
unavoidable, use a ground fault circuit inter-
rupter (GFCI) protected supply. Use of a GFCI
reduces the risk of electric shock.
7.
Power tools can produce electromagnetic elds
(EMF) that are not harmful to the user. However,
users of pacemakers and other similar medical
devices should contact the maker of their device and/
or doctor for advice before operating this power tool.
Personal Safety
1. Stay alert, watch what you are doing and use
common sense when operating a power tool.
Do not use a power tool while you are tired or
under the inuence of drugs, alcohol or med-
ication. A moment of inattention while operating
power tools may result in serious personal injury.
2. Use personal protective equipment. Always
wear eye protection. Protective equipment such
as dust mask, non-skid safety shoes, hard hat, or
hearing protection used for appropriate conditions
will reduce personal injuries.
3. Prevent unintentional starting. Ensure the
switch is in the o󰀨-position before connecting
to power source and/or battery pack, picking
up or carrying the tool. Carrying power tools with
your nger on the switch or energising power tools
that have the switch on invites accidents.
4.
Remove any adjusting key or wrench before turning
the power tool on. A wrench or a key left attached to a
rotating part of the power tool may result in personal injury.
5. Do not overreach. Keep proper footing and
balance at all times. This enables better control
of the power tool in unexpected situations.
6. Dress properly. Do not wear loose clothing or
jewellery. Keep your hair, clothing and gloves
away from moving parts. Loose clothes, jewel-
lery or long hair can be caught in moving parts.
7. If devices are provided for the connection of
dust extraction and collection facilities, ensure
these are connected and properly used. Use of
dust collection can reduce dust-related hazards.
8.
Do not let familiarity gained from frequent use
of tools allow you to become complacent and
ignore tool safety principles. A careless action can
cause severe injury within a fraction of a second.
9. Always wear protective goggles to protect your
eyes from injury when using power tools. The
goggles must comply with ANSI Z87.1 in the USA.
It is an employer's responsibility to enforce the
use of appropriate safety protective equipment
by the tool operators and by other persons in
the immediate working area.
Power tool use and care
1. Do not force the power tool. Use the correct
power tool for your application. The correct
power tool will do the job better and safer at the
rate for which it was designed.
2. Do not use the power tool if the switch does
not turn it on and o󰀨. Any power tool that cannot
be controlled with the switch is dangerous and
must be repaired.
3. Disconnect the plug from the power source
and/or remove the battery pack, if detachable,
from the power tool before making any adjust-
ments, changing accessories, or storing power
tools. Such preventive safety measures reduce
the risk of starting the power tool accidentally.
4.
Store idle power tools out of the reach of children and
do not allow persons unfamiliar with the power tool
or these instructions to operate the power tool. Power
tools are dangerous in the hands of untrained users.
5. Maintain power tools and accessories. Check for
misalignment or binding of moving parts, break-
age of parts and any other condition that may
a󰀨ect the power tool’s operation. If damaged, have
the power tool repaired before use. Many accidents
are caused by poorly maintained power tools.
6. Keep cutting tools sharp and clean. Properly
maintained cutting tools with sharp cutting edges
are less likely to bind and are easier to control.
7. Use the power tool, accessories and tool bits
etc. in accordance with these instructions, tak-
ing into account the working conditions and
the work to be performed. Use of the power tool
for operations di󰀨erent from those intended could
result in a hazardous situation.
8.
Keep handles and grasping surfaces dry, clean
and free from oil and grease. Slippery handles and
grasping surfaces do not allow for safe handling and
control of the tool in unexpected situations.
9. When using the tool, do not wear cloth work
gloves which may be entangled. The entangle-
ment of cloth work gloves in the moving parts may
result in personal injury.
Battery tool use and care
1. Recharge only with the charger specied by
the manufacturer. A charger that is suitable for
one type of battery pack may create a risk of re
when used with another battery pack.
2. Use power tools only with specically desig-
nated battery packs. Use of any other battery
packs may create a risk of injury and re.
3. When battery pack is not in use, keep it away
from other metal objects, like paper clips,
coins, keys, nails, screws or other small metal
objects, that can make a connection from one
terminal to another. Shorting the battery termi-
nals together may cause burns or a re.
4.
Under abusive conditions, liquid may be ejected
from the battery; avoid contact. If contact acci-
dentally occurs, ush with water. If liquid con-
tacts eyes, additionally seek medical help. Liquid
ejected from the battery may cause irritation or burns.
5. Do not use a battery pack or tool that is dam-
aged or modied. Damaged or modied batteries
may exhibit unpredictable behaviour resulting in
re, explosion or risk of injury.
6. Do not expose a battery pack or tool to re or
excessive temperature. Exposure to re or tem-
perature above 130 °C may cause explosion.
7. Follow all charging instructions and do not
charge the battery pack or tool outside the
temperature range specied in the instruc-
tions. Charging improperly or at temperatures
outside the specied range may damage the
battery and increase the risk of re.

4ENGLISH
Service
1. Have your power tool serviced by a qualied
repair person using only identical replacement
parts. This will ensure that the safety of the power
tool is maintained.
2. Never service damaged battery packs. Service
of battery packs should only be performed by the
manufacturer or authorized service providers.
3. Follow instruction for lubricating and chang-
ing accessories.
4. Do not modify or attempt to repair the appli-
ance or the battery pack except as indicated in
the instructions for use and care.
Cordless grease gun safety warnings
1. Hold the tool rmly.
2. Do not operate the tool near ame. The grease
may be ammable.
3. Use only grease that meets the specications
stated in this instruction manual. Installing a
di󰀨erent type of grease or any materials other than
grease may cause failure.
4.
Do not install any materials other than grease, such
as oil. It may spout out of the tool and get into eyes.
5. Do not carry the tool by the exible hose or the
rod handle.
6. Wear goggles when using the tool.
7. Check the exible hose before each use. Do
not use the hose if it is kinked or damaged. The
hose may be ruptured by high pressure and the
grease gets into eyes.
8. Make sure the rod is secured rmly. The rod
may move accidently and cause a pinching.
9. Read and follow the instructions of grease
manufacture before usage.
10. Keep hands and clothes away from the rod of
the rod handle. Otherwise your nger or clothes
may be pinched.
11. Wipe o󰀨 grease adhering on the tool. Otherwise
it may cause slipping and result in an injury.
12. Do not bend the exible hose forcibly or stamp
it. Doing so may cause a breakage or deformation
of the hose.
13.
Do not point the adapter at anyone in the vicinity.
14. Use the exible hose only specied by Makita.
Use of any other hose might present a risk of injury.
SAVE THESE INSTRUCTIONS.
Symbols
The followings show the symbols used for tool.
volts
direct current
pounds per square inch
megapascals
Important safety instructions for
battery cartridge
1. Before using battery cartridge, read all instruc-
tions and cautionary markings on (1) battery char-
ger, (2) battery, and (3) product using battery.
2. Do not disassemble or tamper the battery cartridge.
It may result in a re, excessive heat, or explosion.
3. If operating time has become excessively
shorter, stop operating immediately. It may
result in a risk of overheating, possible burns
and even an explosion.
4.
If electrolyte gets into your eyes, rinse them out
with clear water and seek medical attention right
away. It may result in loss of your eyesight.
5. Do not short the battery cartridge:
(1) Do not touch the terminals with any con-
ductive material.
(2) Avoid storing battery cartridge in a con-
tainer with other metal objects such as
nails, coins, etc.
(3) Do not expose battery cartridge to water
or rain.
A battery short can cause a large current
ow, overheating, possible burns and even a
breakdown.
6. Do not store and use the tool and battery car-
tridge in locations where the temperature may
reach or exceed 50 °C (122 °F).
7. Do not incinerate the battery cartridge even if
it is severely damaged or is completely worn
out. The battery cartridge can explode in a re.
8. Do not nail, cut, crush, throw, drop the battery
cartridge, or hit against a hard object to the
battery cartridge. Such conduct may result in a
re, excessive heat, or explosion.
9. Do not use a damaged battery.
10.
The contained lithium-ion batteries are subject to
the Dangerous Goods Legislation requirements.
For commercial transports e.g. by third parties,
forwarding agents, special requirement on pack-
aging and labeling must be observed.
For preparation of the item being shipped, consulting an
expert for hazardous material is required. Please also
observe possibly more detailed national regulations.
Tape or mask o󰀨 open contacts and pack up the
battery in such a manner that it cannot move
around in the packaging.
11.
When disposing the battery cartridge, remove it from
the tool and dispose of it in a safe place. Follow your
local regulations relating to disposal of battery.
12. Use the batteries only with the products
specied by Makita. Installing the batteries to
non-compliant products may result in a re, exces-
sive heat, explosion, or leak of electrolyte.
13. If the tool is not used for a long period of time,
the battery must be removed from the tool.
14. During and after use, the battery cartridge may
take on heat which can cause burns or low
temperature burns. Pay attention to the han-
dling of hot battery cartridges.
15. Do not touch the terminal of the tool imme-
diately after use as it may get hot enough to
cause burns.

5ENGLISH
16. Do not allow chips, dust, or soil stuck into the
terminals, holes, and grooves of the battery
cartridge. It may result in poor performance or
breakdown of the tool or battery cartridge.
17. Unless the tool supports the use near
high-voltage electrical power lines, do not use
the battery cartridge near high-voltage electri-
cal power lines. It may result in a malfunction or
breakdown of the tool or battery cartridge.
18. Keep the battery away from children.
SAVE THESE INSTRUCTIONS.
CAUTION: Only use genuine Makita batteries.
Use of non-genuine Makita batteries, or batteries that
have been altered, may result in the battery bursting
causing res, personal injury and damage. It will
also void the Makita warranty for the Makita tool and
charger.
Tips for maintaining maximum
battery life
1. Charge the battery cartridge before completely
discharged. Always stop tool operation and
charge the battery cartridge when you notice
less tool power.
2. Never recharge a fully charged battery car-
tridge. Overcharging shortens the battery
service life.
3. Charge the battery cartridge with room tem-
perature at 10 °C - 40 °C (50 °F - 104 °F). Let
a hot battery cartridge cool down before
charging it.
4. When not using the battery cartridge, remove
it from the tool or the charger.
5. Charge the battery cartridge if you do not use
it for a long period (more than six months).

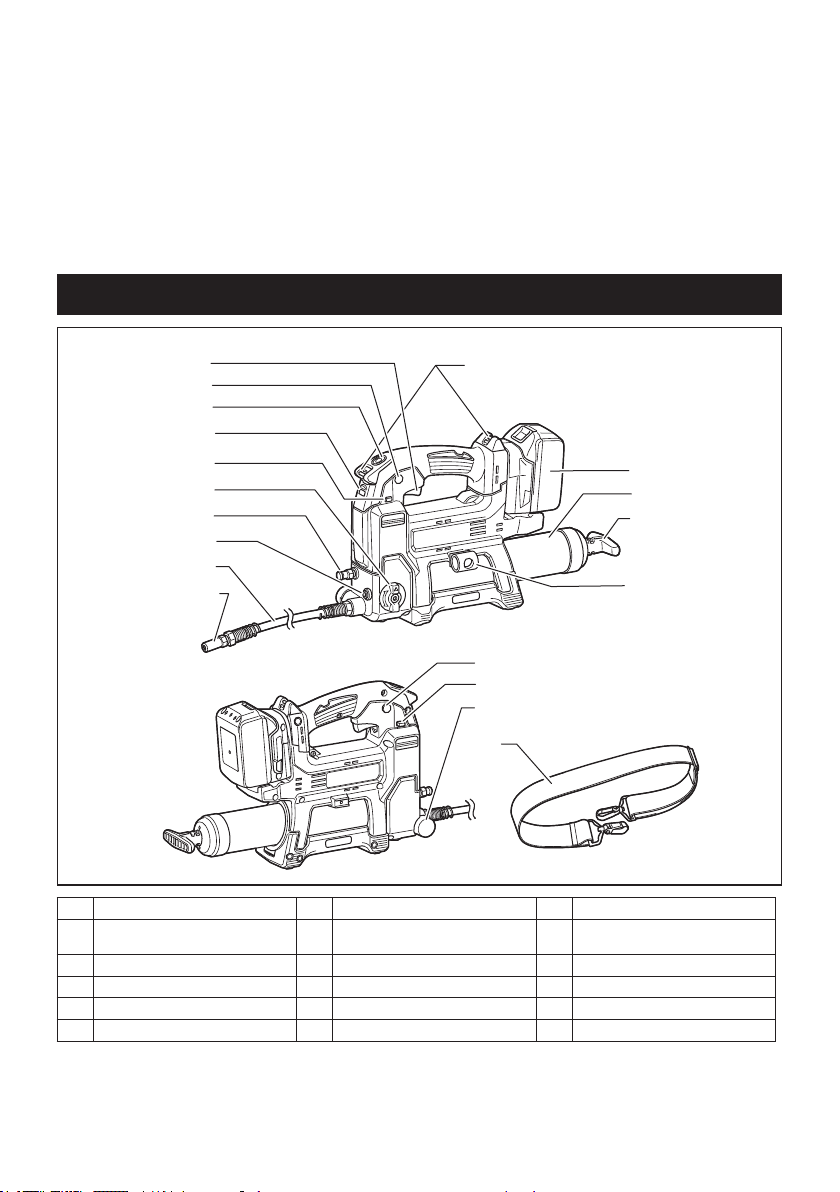

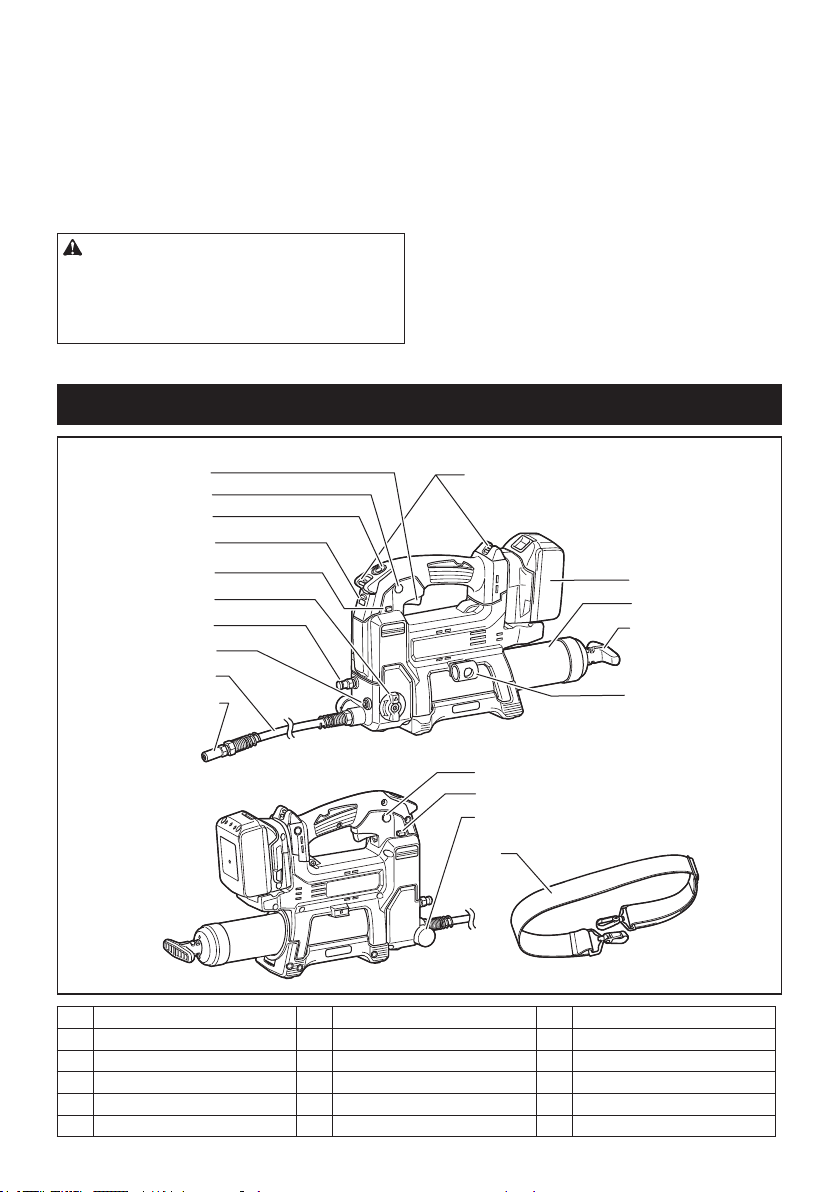

PARTS DESCRIPTION
11
1
2
13
14
12
16
17
2
5
5
3
4
15
6
8
9
10
7
1Switch trigger 2Lock button 3Lamp switch
4Lamp 5Trigger-lock button 6Speed mode changing knob
7Air drain 8Filler port plug 9Flexible hose
10 Adapter 11 Strap hole 12 Battery cartridge
13 Barrel 14 Rod handle 15 Hose holder
16 Pressure relief valve 17 Shoulder strap - -

6ENGLISH
FUNCTIONAL DESCRIPTION
CAUTION: Always be sure that the tool is
switched o󰀨 and the battery cartridge is removed
before adjusting or checking function on the tool.

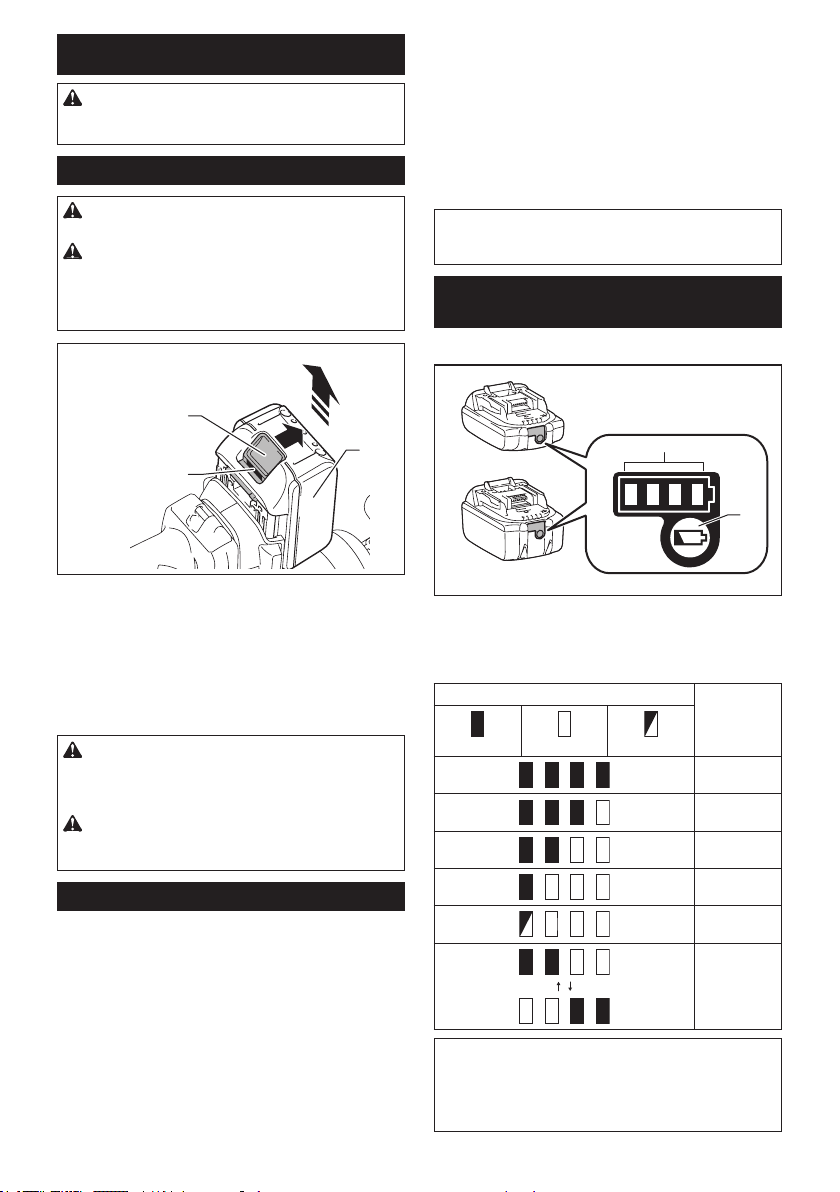

Installing or removing battery cartridge
CAUTION: Always switch o󰀨 the tool before
installing or removing of the battery cartridge.
CAUTION: Hold the tool and the battery cartridge
rmly when installing or removing battery cartridge.
Failure to hold the tool and the battery cartridge rmly may
cause them to slip o󰀨 your hands and result in damage to
the tool and battery cartridge and a personal injury.
2
1
3
► 1. Red indicator 2. Button 3. Battery cartridge
To remove the battery cartridge, slide it from the tool
while sliding the button on the front of the cartridge.
To install the battery cartridge, align the tongue on the
battery cartridge with the groove in the housing and slip
it into place. Insert it all the way until it locks in place
with a little click. If you can see the red indicator on the
upper side of the button, it is not locked completely.
CAUTION: Always install the battery cartridge
fully until the red indicator cannot be seen. If not,
it may accidentally fall out of the tool, causing injury to
you or someone around you.
CAUTION: Do not install the battery cartridge
forcibly. If the cartridge does not slide in easily, it is
not being inserted correctly.
Tool / battery protection system
The tool is equipped with a tool/battery protection sys-
tem. This system automatically cuts o󰀨 power to the
motor to extend tool and battery life. The tool will auto-
matically stop during operation if the tool or battery is
placed under one of the following conditions:
Overload protection
When the tool/battery is operated in a manner that causes
it to draw an abnormally high current, the tool automatically
stops without any indication. In this situation, turn the tool
o󰀨 and stop the application that caused the tool to become
overloaded. Then turn the tool on to restart.
Overheat protection
When the tool or battery is overheated, the tool stops
automatically and the lamp blinks. In this case, let the
tool and battery cool before turning the tool on again.
Overdischarge protection
When the battery capacity is not enough, the tool stops
automatically. In this case, remove the battery from the
tool and charge the battery.
NOTE: The protection system may become more
likely to work depending on the ambient temperature
or the type and condition of grease.
Indicating the remaining battery
capacity
Only for battery cartridges with the indicator
1
2
► 1. Indicator lamps 2. Check button
Press the check button on the battery cartridge to indi-
cate the remaining battery capacity. The indicator lamps
light up for a few seconds.
Indicator lamps Remaining
capacity
Lighted O󰀨 Blinking
75% to 100%
50% to 75%
25% to 50%
0% to 25%
Charge the
battery.
The battery
may have
malfunctioned.
NOTE: Depending on the conditions of use and the
ambient temperature, the indication may di󰀨er slightly
from the actual capacity.
NOTE: The rst (far left) indicator lamp will blink when
the battery protection system works.

7ENGLISH
Switch action
CAUTION: Before installing the battery cartridge into
the tool, always check to see that the switch trigger actuates
properly and returns to the "OFF" position when released.
CAUTION: When not operating the tool,
depress the trigger-lock button from "A" side to
lock the switch trigger in the OFF position.
To prevent the switch trigger from accidentally pulled,
the trigger-lock button is provided.
To start the tool, depress the trigger-lock button from "B"
side and pull the switch trigger.
Tool speed is increased by increasing pressure on the
switch trigger. Release the switch trigger to stop. After
use, always press in the trigger-lock button from "A" side.
For continuous operation, pull the switch trigger and
then push in the lock button. To stop the tool from the
locked position, pull the switch trigger fully to unlock.
BA
1
12
3
► 1. Switch trigger 2. Lock button 3. Trigger-lock button
Lighting up the front lamp
CAUTION: Do not look in the light or see the
source of light directly.
Press the lamp switch to light up the lamp. Press the lamp switch
again to turn o󰀨 the lamp. When the tool is left without any operation
for about 60 seconds with the motor stopped, the lamp goes out.
2
1
► 1. Lamp 2. Lamp switch
NOTICE: Use a dry cloth to wipe the dirt o󰀨 the lens
of the lamp. Be careful not to scratch the lens of lamp,
or it may lower the illumination.
Selecting the speed mode
NOTICE: Change the speed mode only after the
tool comes to a complete stop.
The tool employs the speed mode changing knob. Turn
the knob so that the arrow on the knob points toward
one of the two modes below;
1Slow speed mode: Dispense grease at constant slow
speed.
2Auto speed mode: Apply grease while varying the
ow rate automatically according to pressure of supply
destination.
1
► 1. Speed mode changing knob
Pressure relief valve
When the internal pressure in the tool exceeds a certain
level, grease comes out from the pressure relief valve to
lower the internal pressure.
1
► 1. Pressure relief valve
CAUTION: When grease comes out from the
pressure relief valve, wipe o󰀨 the grease with a
dry cloth or the like. Otherwise it may cause slipping
and result in an injury.

8ENGLISH
ASSEMBLY
CAUTION: Always be sure that the tool is
switched o󰀨 and the battery cartridge is removed
before carrying out any work on the tool.

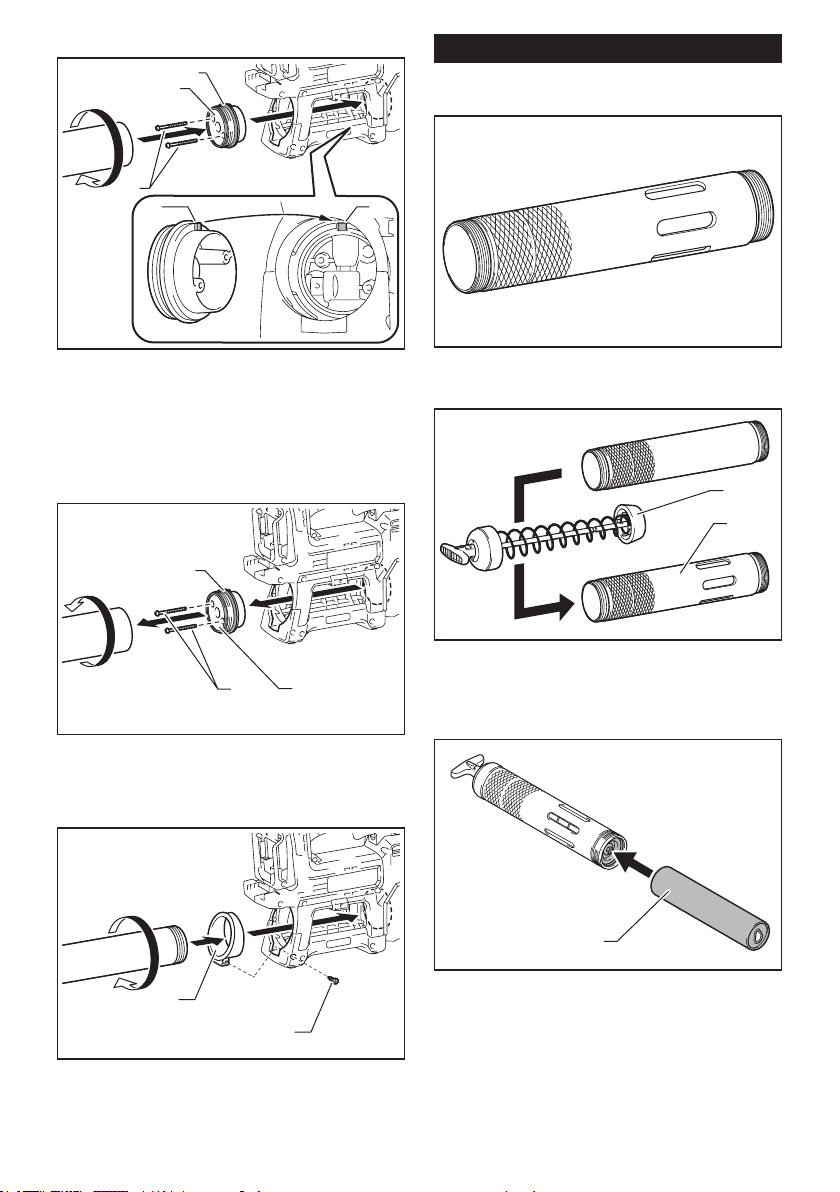

Removing or installing barrel
To remove the barrel, screw it as illustrated.
1
► 1. Barrel
To install the barrel, insert it into the tool then screw in
reverse.
1
► 1. Barrel
Rod handle
Pull the rod handle when installing grease in the barrel.
12
► 1. Rod handle 2. Rod
To lock the rod handle fully pulled, pull the rod handle
until the groove on the rod can be seen, and then hook
the groove onto the slot. To unlock the rod handle,
unhook the groove so the rod moves forward.
1
2
► 1. Groove 2. Slot
CAUTION: Make sure the rod handle is locked
rmly. Otherwise it may be unlocked accidentally and
cause a pinching.
NOTE: To pull the rod handle while the barrel
installed in the tool, loosen the valve of the air drain to
let air comes into the barrel.

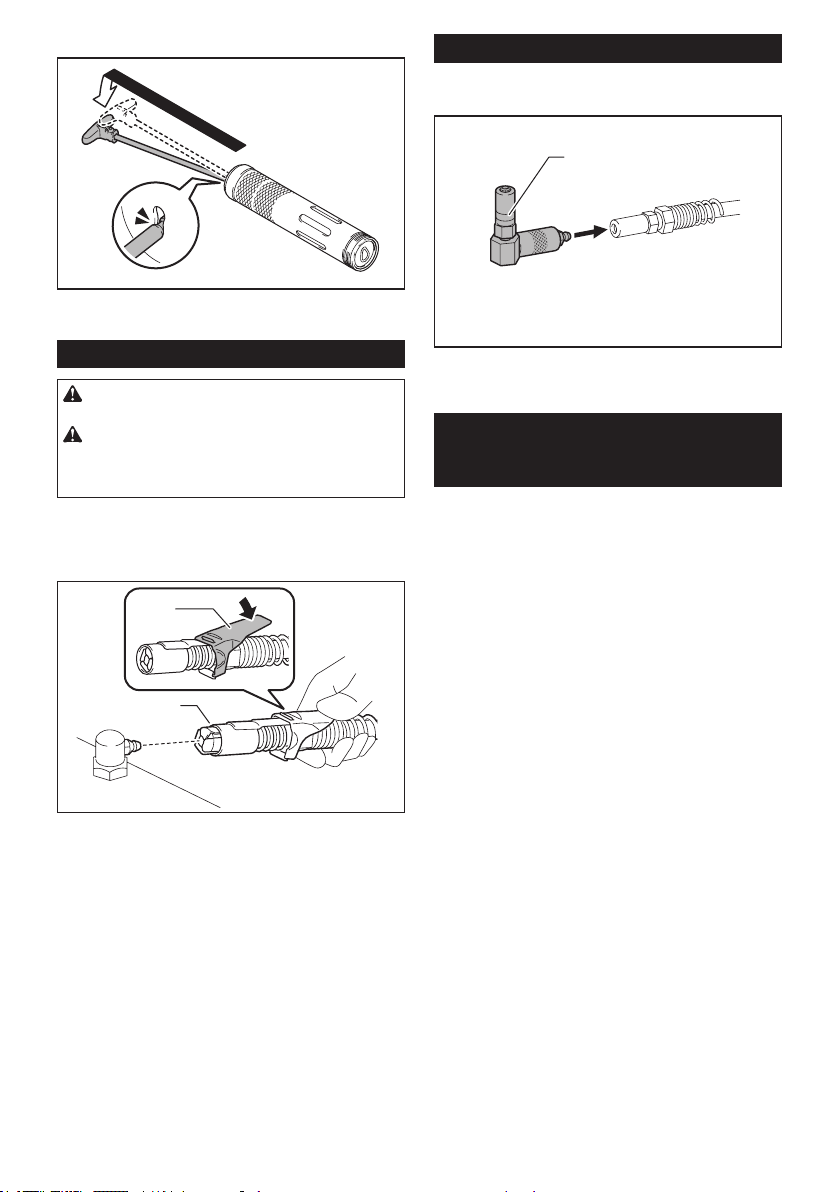

Hose holder
The hose holder can be attached to either side of the
tool with the screw.
12
1
2
► 1. Hose holder 2. Screw

9ENGLISH
Shoulder strap
WARNING: Never use the strap hole for lan-
yard (tether strap). Doing so may result in serious
injury because the strap hole is not intended for a
safety device for fall prevention.
WARNING: When carrying the tool, keep
holding the tool even if when using the shoulder
strap. Carrying the tool using only the shoulder strap
makes it unstable. The shoulder strap may come o󰀨
or the tool hit other objects and cause injury.
Attach the hooks of the shoulder strap onto the mounts
of the strap holes as shown in the gure.
1
2
3
► 1. Shoulder strap 2. Hook 3. Mount
OPERATION
Grease supply
WARNING: Make sure to read the instruction
manuals of the grease and/or other instruments
and replace the following contents as necessary.
Misuse or failure to follow the instructions may dam-
age the tool or cause an injury.
NOTICE: When using the barrel with the old grease
remains, remove the barrel and purge the old grease
according to the section for purge of grease.
There are following ways to provide grease:
Installing grease cartridge
(commercially-bought) in the barrel
NOTICE: (For A-type barrel only)
Use the grease cartridge whose brim can be
hooked on the end surface of the barrel.
NOTICE: (For B-type barrel only)
Use the grease cartridge whose brim can be
hooked on the inside step of the barrel.
1. Remove the barrel from the tool then fully pull the
rod handle and lock it.
2. Remove the plastic cap of the grease cartridge
and insert the grease cartridge into the barrel.
1
2
► 1. Grease cartridge (commercially-bought) 2. Pull
tab
3. Remove the pull tab of the grease cartridge then
install the barrel to the tool.
If there is a gap between the brim of the grease
cartridge and the barrel, screw the barrel into the
tool while pushing the barrel forward.
4. Release the rod handle.
5. Eject the air that remains in the ow path of the
grease. (Refer to the section for ejection of air.)

10 ENGLISH
Filling grease in the barrel from a bulk
container (commercially-bought)
1. Remove the barrel from the tool.
2.
Dip the tip of the barrel in the grease and then pull the
rod handle. The grease is pumped up into the barrel.
1
► 1. Bulk container (commercially-bought)
3. Fully pull the rod handle and lock it.
4. Install the barrel to the tool and then unlock the rod handle.
5. Eject the air that remains in the ow path of the
grease. (Refer to the section for ejection of air.)
NOTICE: When locking the rod handle, make sure the
rod handle is locked rmly. Otherwise the rod handle get
unlocked unintentionally, the grease comes out from the barrel.
NOTE: (For B-type barrel only)
The amount of grease lling should be below the
screw groove line. Otherwise grease will overow
when installing the barrel to the tool.
1
3
2
► 1. Barrel (B-type) 2. Screw groove 3. Grease
You can also ll grease into the barrel using a ller
pump (commercially-bought) attached to the bulk
container.
1. Remove the ller port plug. Attach a loader tting
(commercially-bought) to the ller port.
2. With the barrel installed in the tool, connect the
loader tting to the tting of the ller pump.
5
1
2
3
4
► 1. Filler port plug 2. Filler port 3. Loader tting
(commercially-bought) 4. Filler pump (commercial-
ly-bought) 5. Fitting
3. Operate the ller pump. The rod of the rod han-
dle will be pushed out as the barrel is lled with
grease.
4. Disconnect the loader tting from the tting of the
ller pump.
5. Eject the air that remains in the ow path of the
grease. (Refer to the section for ejection of air.)
WARNING: Use a low-pressure loader tting
only. Never use a high-pressure loader tting
otherwise it may damage the tool and cause a
personal injury.
CAUTION: Hold the tool rmly when lling the
grease by using a ller pump. The tool may fall and
cause an injury.
NOTICE: Stop lling the grease when you see
the groove on the rod. Otherwise the grease leak-
age may occur.

11 ENGLISH

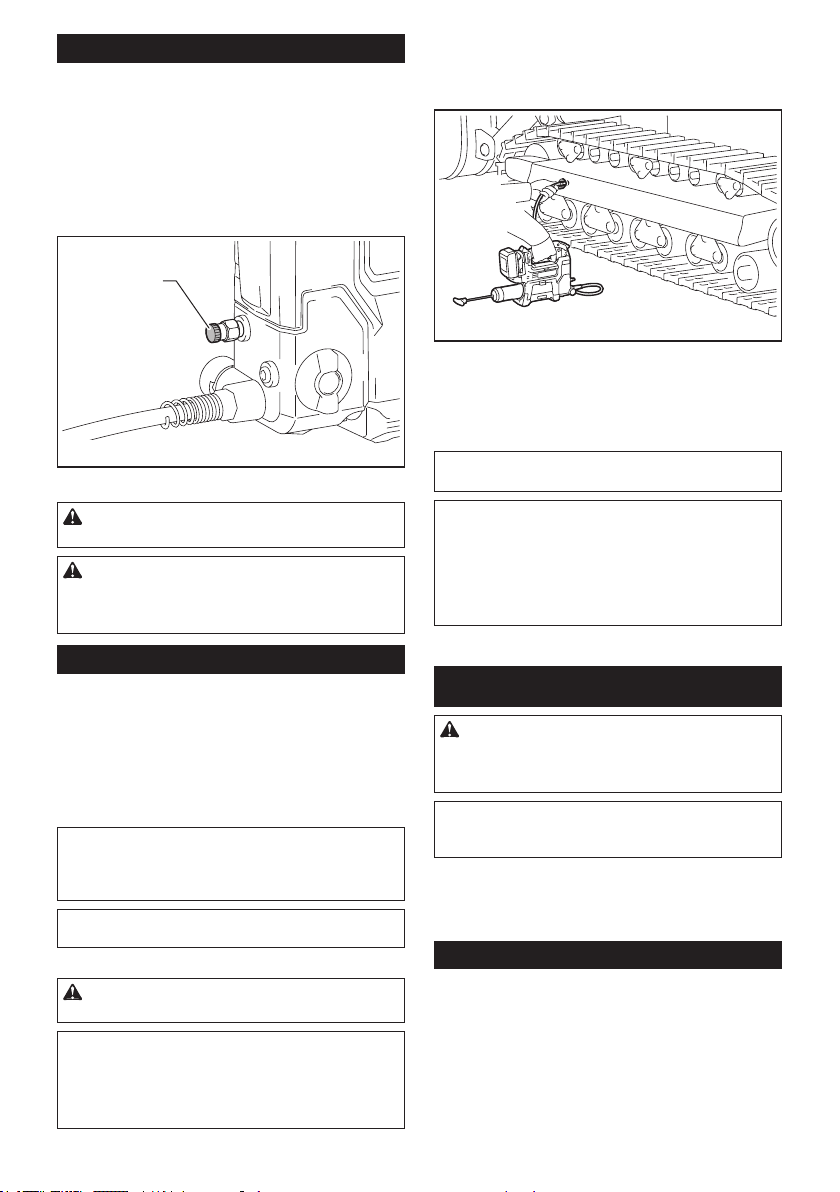

Ejection of air
If air remains in the ow path of the grease, the tool
cannot pour grease accurately. Eject the air before each
use and also when the tool seems to work improperly
due to air.
1. To eject air from inside of the tool, loosen the valve
for air drain. Air comes out from the hole for air
drain.
2. Fasten the valve when you see the grease coming
out of the hole.
1
► 1. Valve
WARNING: Wear the protective goggles when
ejecting the air.
CAUTION: Wipe o󰀨 the grease that comes
out from the air drain with a dry cloth or the like.
Otherwise it may cause slipping and result in an
injury.
Dispensing the grease
In the following cases, purge the old grease inside the
tool before use;
— When using the tool for the rst time or;
— When using di󰀨erent type of the grease from
previous use.
With the new grease lled in the barrel, run the tool
for a while until the old grease is pushed out from the
adapter.
NOTICE: Do not connect the adapter to the
grease nipple until the old grease is purged. If
di󰀨erent kinds of grease are mixed, the performance
of the grease may decline.
NOTE: The tool has been tested at the factory and
small amount of the grease remains.
Perform the following procedure to dispense the grease.
CAUTION: Always check the speed mode
before operation.
NOTICE: Before connecting the adapter to the
grease nipple, always make sure that the tool
dispenses grease properly.
NOTICE: Do not connect the adapter to the
grease nipple forcibly.
1. Wipe the adapter and the grease nipple before
connecting. Push the adapter straight at the
grease nipple.
2. Pull the switch trigger to dispense the grease.
3. When dispensing the grease is nished, remove
the adapter from the grease nipple. Tilt the
adapter slightly to release internal pressure and
then remove the adapter from the grease nipple.
Wipe o󰀨 the grease from the adapter and the
grease nipple.
NOTICE: Do not leave the tool running even after
the grease depleted. It may shorten the life of the tool.
NOTE: If the internal pressure rises while the switch
trigger is not fully pulled, the protection system works
and the motor will stop even though the tool does not
reach the maximum operating pressure. When injecting
the grease at high pressure, pull the switch trigger fully.
NOTE: The tool stops automatically when the tool
keep running for more than 6 minutes.
MAINTENANCE
CAUTION: Always be sure that the tool is
switched o󰀨 and the battery cartridge is removed
before attempting to perform inspection or
maintenance.
NOTICE: Never use gasoline, benzine, thinner,
alcohol or the like. Discoloration, deformation or
cracks may result.
To maintain product SAFETY and RELIABILITY,
repairs, any other maintenance or adjustment should
be performed by Makita Authorized or Factory Service
Centers, always using Makita replacement parts.
Purge of grease
When storing the tool or using the barrel in which the
grease remains, remove the barrel and purge the old
grease in the following procedure.
1. Loosen the valve for air drain.
2. Fully pull the rod handle and lock it.
3. Remove the barrel from the tool.
4. Unlock the rod handle. Keep holding the rod han-
dle and slowly move the rod handle forward so the
grease gets out of the barrel.

12 ENGLISH
CAUTION: Do not take hand o󰀨 from the rod
handle. Otherwise the grease pops out vigorously.
NOTICE: Keep dust away from inside of the
barrel. Dust may get clogged in the tool.
NOTICE: Clean the inside of the barrel once
every three months.
OPTIONAL
ACCESSORIES
CAUTION: These accessories or attachments
are recommended for use with your Makita tool
specied in this manual. The use of any other
accessories or attachments might present a risk of
injury to persons. Only use accessory or attachment
for its stated purpose.
If you need any assistance for more details regard-
ing these accessories, ask your local Makita Service
Center.
• Adapter
• Flexible hose
• Barrel
• Cartridge barrel
• Shoulder strap
• Lock on adapter
• Angle adapter
• Makita genuine battery and charger
NOTE: Some items in the list may be included in the
tool package as standard accessories. They may
di󰀨er from country to country.
Replacing of the adapter
Loosen and remove the old adapter with two wrenches
as illustrated and then tighten the new adapter securely.
NOTE: If grease leaks from the joint between the
hose and the adapter, wrap thread seal tape around
the thread part of the hose before connecting the
adapter.
Replacing of the exible hose
Loosen and remove the old exible hose with a wrench
as illustrated and then tighten the new exible hose
securely.
CAUTION: Replace the rubber ring attached
to the connection part of the new exible hose at
the same time. If you replace the exible hose with-
out the rubber ring or with the old rubber ring, grease
may leak and cause an injury.
Changing the barrel
NOTE: The barrel type varies depending on the
country.
NOTE: To install a barrel of di󰀨erent type, additional
parts described below are required depending on the
type of the barrel.
Changing the barrel from A-type to
B-type
1. Remove A-type barrel.
2. Remove the screw and then the sleeve.
1
2
► 1. Sleeve 2. Screw
3. Insert the joint with the rubber packing while align-
ing the tab with the groove on the mounting part
and then secure it with screws.

13 ENGLISH
4. Install B-type barrel.
1
34
5
2
► 1. Joint 2. Rubber packing 3. Tab 4. Groove
5. Screw
Changing the barrel from B-type to
A-type
1. Remove B-type barrel.
2. Unscrew and remove the joint.
1
3
2
► 1. Joint 2. Rubber packing 3. Screw
3. Insert the sleeve into the tool housing, then secure
it with a screw.
4. Install A-type barrel.
1
2
► 1. Sleeve 2. Screw
Cartridge barrel
You can see the grease cartridge through the hole on
the cartridge barrel.
When using the cartridge barrel, transfer the piston
parts from the corresponding barrel to the cartridge
barrel.
1
2
► 1. Piston parts 2. Cartridge barrel
If it is hard to pull out the rod handle, follow the proce-
dure below.
1. Insert the empty grease cartridge into the barrel.
1
► 1. Empty grease cartridge

14 ENGLISH
2. Pull the the rod handle and lock it.
3. Remove the empty grease cartridge from the
barrel.
Lock on adapter
CAUTION: Be careful not to pinch the nger
in the lock on adapter.
CAUTION: Wear the protective goggles.
When removing the lock on adapter from the grease
nipple, the grease may spout out of the tool and
cause an injury.
When connecting the lock on adapter to the grease
nipple, push the lock on adapter straight at the grease
nipple while pulling the lever of the lock on adapter, then
release the lever.
1
2
► 1. Lever 2. Lock on adapter
To assemble the lock on adapter, refer to the section for
replacing of the adapter.
Angle adapter
When attaching the angle adapter, push the adapter of
the tool straight to the angle adapter.
1
► 1. Angle adapter
MAKITA LIMITED
WARRANTY
Please refer to the annexed warranty sheet for the
most current warranty terms applicable to this product.
If annexed warranty sheet is not available, refer to the
warranty details set forth at below website for your
respective country.
United States of America: www.makitatools.com
Canada: www.makita.ca
Other countries: www.makita.com

15 ESPAÑOL
ESPAÑOL (Instrucciones originales)
ESPECIFICACIONES
Modelo: XPG01
Tensión nominal 18 V c.c.
Capacidad de almacenamiento
de grasa (con depósito tipo A)
Cartucho 410 g (14,5 oz)
A granel 455 g (16,0 oz)
Capacidad de almacenamiento
de grasa (con depósito tipo B)
Cartucho 450 g (15,9 oz)
A granel 570 g (20,1 oz)
Presión de funcionamiento máxima 69 MPa (10 000 psi)
Caudal máximo Modo de baja velocidad 145 ml/min (5,0  oz/min)
Modo de velocidad automática 290 ml/min (10,0  oz/min)
Tipo de grasa compatible Hasta NLGI núm. 0 y núm. 2
Longitud de la manguera 1 200 mm (47-1/4″)
Longitud total Con depósito tipo A 411 mm (16-1/4″)
Con depósito tipo B 449 mm (17-3/4″)
Peso neto 4,8 kg - 6,1 kg (10,6 lbs - 13,4 lbs)
NOTA: El tipo de depósito (tipo A o tipo B) varía en función del país.
• Debido a nuestro continuo programa de investigación y desarrollo, las especicaciones aquí incluidas están
sujetas a cambio sin previo aviso.
• Las especicaciones y el cartucho de batería pueden variar de país a país.
• El peso puede variar en función de los accesorios, incluido el cartucho de batería. En la tabla se muestra la
combinación de peso más ligero y más pesado conforme al procedimiento 01/2014 de EPTA.
Cartucho de batería y cargador aplicables
Cartucho de batería BL1815N / BL1820B / BL1830 / BL1830B / BL1840B / BL1850B / BL1860B
Cargador DC18RC / DC18RD / DC18RE / DC18SD / DC18SE / DC18SF / DC18SH
• Algunos de los cartuchos de batería y cargadores enumerados arriba podrían no estar disponibles depen-
diendo de su área de residencia.
ADVERTENCIA: Use únicamente los cartuchos de batería y los cargadores indicados arriba. El uso de
cualquier otro cartucho de batería y cargador podría ocasionar una lesión y/o un incendio.
ADVERTENCIAS DE
SEGURIDAD
Advertencias generales de
seguridad para herramientas
eléctricas
ADVERTENCIA: Lea todas las advertencias
de seguridad, instrucciones, ilustraciones y espe-
cicaciones suministradas con esta herramienta
eléctrica. El no seguir todas las instrucciones indi-
cadas a continuación podría ocasionar una descarga
eléctrica, incendio y/o lesiones graves.
Conserve todas las advertencias
e instrucciones como referencia
en el futuro.
En las advertencias, el término “herramienta eléctrica” se
reere a su herramienta eléctrica de funcionamiento con
conexión a la red eléctrica (con cableado eléctrico) o herra-
mienta eléctrica de funcionamiento a batería (inalámbrica).
Seguridad en el área de trabajo
1. Mantenga el área de trabajo limpia y bien ilu-
minada. Las áreas oscuras o desordenadas son
propensas a accidentes.
2.
No utilice las herramientas eléctricas en atmósferas
explosivas, tal como en la presencia de líquidos, gases
o polvo inamables. Las herramientas eléctricas crean
chispas que pueden prender fuego al polvo o los humos.
3. Mantenga a los niños y curiosos alejados
mientras utiliza una herramienta eléctrica. Las
distracciones le pueden hacer perder el control.

16 ESPAÑOL
Seguridad eléctrica
1.
Las clavijas de conexión de las herramientas
eléctricas deberán encajar perfectamente en la
toma de corriente. No modique nunca la clavija
de conexión de ninguna forma. No utilice ninguna
clavija adaptadora con herramientas eléctricas
que tengan conexión a tierra (puesta a tierra). La
utilización de clavijas no modicadas y que encajen
perfectamente en la toma de corriente reducirá el
riesgo de que se produzca una descarga eléctrica.
2. Evite tocar con el cuerpo supercies conecta-
das a tierra o puestas a tierra tales como tubos,
radiadores, cocinas y refrigeradores. Si su cuerpo
es puesto a tierra o conectado a tierra existirá un
mayor riesgo de que sufra una descarga eléctrica.
3. No exponga las herramientas eléctricas a la
lluvia ni a condiciones húmedas. La entrada de
agua en una herramienta eléctrica aumentará el
riesgo de que se produzca una descarga eléctrica.
4. No maltrate el cable. Nunca utilice el cable
para transportar, jalar o desconectar la herra-
mienta eléctrica. Mantenga el cable alejado del
calor, aceite, objetos cortantes o piezas móvi-
les. Los cables dañados o enredados aumentan
el riesgo de sufrir una descarga eléctrica.
5.
Cuando utilice una herramienta eléctrica en
exteriores, utilice un cable de extensión apro-
piado para uso en exteriores. La utilización de un
cable apropiado para uso en exteriores reducirá el
riesgo de que se produzca una descarga eléctrica.
6. Si no es posible evitar usar una herramienta
eléctrica en condiciones húmedas, utilice un
alimentador protegido con interruptor de cir-
cuito de falla a tierra (ICFT). El uso de un ICFT
reduce el riesgo de descarga eléctrica.
7. Las herramientas eléctricas pueden producir
campos electromagnéticos (CEM) que no son
dañinos para el usuario. Sin embargo, si los
usuarios tienen marcapasos y otros dispositivos
médicos similares, deberán consultar al fabricante
de su dispositivo y/o a su médico antes de operar
esta herramienta eléctrica.
Seguridad personal
1. Manténgase alerta, preste atención a lo que
está haciendo y utilice su sentido común
cuando opere una herramienta eléctrica. No
utilice una herramienta eléctrica cuando esté
cansado o bajo la inuencia de drogas, alco-
hol o medicamentos. Un momento de distracción
mientras opera las herramientas eléctricas puede
terminar en una lesión grave.
2. Use equipo de protección personal. Póngase
siempre protección para los ojos. El equipo
protector tal como máscara contra el polvo, zapa-
tos de seguridad antiderrapantes, casco rígido y
protección para oídos utilizado en las condiciones
apropiadas reducirá el riesgo de lesiones.
3.
Impida el encendido accidental. Asegúrese
de que el interruptor esté en la posición de
apagado antes de conectar a la alimentación
eléctrica y/o de colocar el cartucho de batería,
así como al levantar o cargar la herramienta.
Cargar las herramientas eléctricas con su dedo
en el interruptor o enchufarlas con el interruptor
encendido hace que los accidentes sean comunes.
4. Retire cualquier llave de ajuste o llave de
apriete antes de encender la herramienta. Una
llave de ajuste o llave de apriete que haya sido
dejada puesta en una parte giratoria de la herra-
mienta eléctrica puede ocasionar alguna lesión.
5.
No utilice la herramienta donde no alcance.
Mantenga los pies sobre suelo rme y el equilibrio
en todo momento. Esto permite un mejor control de
la herramienta eléctrica en situaciones inesperadas.
6. Use una vestimenta apropiada. No use ropa suelta
ni alhajas. Mantenga el cabello, la ropa y los guan-
tes alejados de las piezas móviles. Las prendas de
vestir holgadas, las alhajas y el cabello largo suelto
podrían engancharse en estas piezas móviles.
7. Si dispone de dispositivos para la conexión de
equipos de extracción y recolección de polvo,
asegúrese de conectarlos y utilizarlos debida-
mente. Hacer uso de la recolección de polvo puede
reducir los riesgos relacionados con el polvo.
8. No permita que la familiaridad adquirida debido
al uso frecuente de las herramientas haga que se
sienta conado e ignore los principios de seguri-
dad de las herramientas. Un descuido podría oca-
sionar una lesión grave en una fracción de segundo.
9. Utilice siempre gafas protectoras para prote-
ger sus ojos de lesiones al usar herramientas
eléctricas. Las gafas deben cumplir con la
Norma ANSI Z87.1 en EUA.
Es responsabilidad del empleador imponer
el uso de equipos protectores de seguridad
apropiados a los operadores de la herramienta
y demás personas cerca del área de trabajo.
Mantenimiento y uso de la herramienta eléctrica
1. No fuerce la herramienta eléctrica. Utilice la
herramienta eléctrica correcta para su aplica-
ción. La herramienta eléctrica adecuada hará un
mejor trabajo y de forma más segura a la veloci-
dad para la que ha sido fabricada.
2.
No utilice la herramienta eléctrica si el interrup-
tor no la enciende y apaga. Cualquier herramienta
eléctrica que no pueda ser controlada con el inte-
rruptor es peligrosa y debe ser reemplazada.
3. Desconecte la clavija de la fuente de alimenta-
ción y/o retire la batería de la herramienta eléc-
trica, en caso de ser removible, antes de realizar
ajustes, cambiar accesorios o almacenar las
herramientas eléctricas. Tales medidas de segu-
ridad preventivas reducirán el riesgo de poner en
marcha la herramienta eléctrica de forma accidental.
4. Guarde la herramienta eléctrica que no use
fuera del alcance de los niños y no permita
que las personas que no están familiarizadas
con ella o con las instrucciones la operen. Las
herramientas eléctricas son peligrosas en manos
de personas que no saben operarlas.
5. Dé mantenimiento a las herramientas eléctri-
cas y los accesorios. Compruebe que no haya
piezas móviles desalineadas o estancadas,
piezas rotas y cualquier otra condición que
pueda afectar al funcionamiento de la herra-
mienta eléctrica. Si la herramienta eléctrica
está dañada, haga que la reparen antes de
utilizarla. Muchos de los accidentes son ocasio-
nados por no dar un mantenimiento adecuado a
las herramientas eléctricas.

17 ESPAÑOL
6. Mantenga las herramientas de corte limpias
y losas. Si recibe un mantenimiento adecuado
y tiene los bordes alados, es probable que la
herramienta se atasque menos y sea más fácil
controlarla.
7. Utilice la herramienta eléctrica, los accesorios
y las brocas de acuerdo con estas instruccio-
nes, considerando las condiciones laborales
y el trabajo a realizar. Si utiliza la herramienta
eléctrica para realizar operaciones distintas de
las indicadas, podrá presentarse una situación
peligrosa.
8. Mantenga los mangos y supercies de asi-
miento secos, limpios y libres de aceite o
grasa. Los mangos y supercies de asimiento
resbalosos no permiten una manipulación segura
ni el control de la herramienta en situaciones
inesperadas.
9. Cuando vaya a utilizar esta herramienta, evite
usar guantes de trabajo de tela ya que éstos
podrían atorarse. Si los guantes de trabajo de
tela llegaran a atorarse en las piezas móviles,
esto podría ocasionar lesiones personales.
Uso y cuidado de la herramienta a batería
1. Recargue sólo con el cargador especicado
por el fabricante. Un cargador que es adecuado
para un solo tipo de batería puede generar riesgo
de incendio al ser utilizado con otra batería.
2. Utilice las herramientas eléctricas solamente
con las baterías designadas especícamente
para ellas. La utilización de cualquier otra batería
puede crear un riesgo de lesiones o incendio.
3. Cuando no se esté usando la batería, mantén-
gala alejada de otros objetos metálicos, como
sujetapapeles (clips), monedas, llaves, clavos,
tornillos u otros objetos pequeños de metal
los cuales pueden actuar creando una cone-
xión entre las terminales de la batería. Originar
un cortocircuito en las terminales puede causar
quemaduras o incendios.
4. En condiciones abusivas, podrá escapar
líquido de la batería; evite tocarlo. Si lo toca
accidentalmente, enjuague con agua. Si hay
contacto del líquido con los ojos, busque asis-
tencia médica. Puede que el líquido expulsado
de la batería cause irritación o quemaduras.
5. No utilice una herramienta ni una batería que
estén dañadas o hayan sido modicadas. Las
baterías dañadas o modicadas podrían oca-
sionar una situación inesperada provocando un
incendio, explosión o riesgo de lesiones.
6. No exponga la herramienta ni la batería al
fuego ni a una temperatura excesiva. La expo-
sición al fuego o a una temperatura superior a los
130 °C podría causar una explosión.
7. Siga todas las instrucciones para la carga y
evite cargar la herramienta o la batería fuera
del rango de temperatura especicado en
las instrucciones. Una carga inadecuada o a
una temperatura fuera del rango especicado
podría dañar la batería e incrementar el riesgo de
incendio.
Servicio
1. Haga que una persona calicada repare la
herramienta eléctrica utilizando sólo piezas de
repuesto idénticas. Esto asegura que se man-
tenga la seguridad de la herramienta eléctrica.
2. Nunca dé servicio a baterías que estén daña-
das. El servicio a las baterías solamente deberá
ser efectuado por el fabricante o un agente de
servicio autorizado.
3. Siga las instrucciones para la lubricación y
cambio de accesorios.
4. No modique ni intente reparar el aparato ni el
paquete de baterías salvo como se indique en
las instrucciones para el uso y cuidado.
Advertencias de seguridad para la
pistola engrasadora inalámbrica
1. Sujete la herramienta con rmeza.
2. No opere la herramienta cerca de las llamas.
La grasa podría ser inamable.
3. Utilice grasa que cumpla con las especica-
ciones manifestadas en este manual de ins-
trucciones únicamente. La instalación de un tipo
diferente de grasa o cualquier otro material que no
sea grasa puede ocasionar fallas.
4. No instale ningún otro material que no sea
grasa, como aceite. Podría salirse a chorros de
la herramienta y entrar en los ojos.
5. No transporte la herramienta sujetándola de la
manguera exible o del mango de la barra.
6. Utilice gafas protectoras cuando utilice la
herramienta.
7. Verique la manguera exible antes de cada
uso. No utilice la manguera si la misma está
doblada o dañada. La manguera podría rom-
perse por la alta presión y la grasa entraría en
contacto con los ojos.
8. Asegúrese de que la barra esté bien sujeta. La
barra podría moverse accidentalmente y provocar
un atoramiento.
9. Lea y siga las instrucciones del fabricante de
la grasa antes de su uso.
10. Mantenga alejadas las manos y su ropa de la
barra del mango de la barra. De lo contrario, sus
dedos o ropa podrían enredarse.
11. Limpie la grasa adherida sobre la herramienta.
De lo contrario, podría ocasionar un resbalón y
causar una lesión.
12. No doble la manguera exible forzadamente ni
la pise. Esto podría ocasionar una rotura o defor-
mación de la manguera.
13. No apunte el adaptador a nadie alrededor.
14. Utilice la manguera exible especicada por
Makita únicamente. El uso de cualquier otra
manguera podría generar un riesgo de lesión.
GUARDE ESTAS
INSTRUCCIONES.

18 ESPAÑOL
Símbolos
A continuación se muestran los símbolos utilizados
para la herramienta.
volts o voltios
corriente directa o continua
libras por pulgada cuadrada
megapascales
Instrucciones importantes de
seguridad para el cartucho de
batería
1. Antes de utilizar el cartucho de batería, lea
todas las instrucciones e indicaciones de
precaución en el (1) el cargador de batería, (2)
la batería, y (3) el producto con el que se utiliza
la batería.
2. No desarme ni modique el cartucho de bate-
ría. Podría ocurrir un incendio, calor excesivo o
una explosión.
3. Si el tiempo de operación se ha acortado en
exceso, deje de operar de inmediato. Podría
correrse el riesgo de sobrecalentamiento,
posibles quemaduras e incluso explosión.
4. En caso de que ingresen electrolitos en sus
ojos, enjuáguelos bien con agua limpia y con-
sulte de inmediato a un médico. Esto podría
ocasionar pérdida de visión.
5. Evite cortocircuitar el cartucho de batería:
(1) No toque las terminales con ningún mate-
rial conductor.
(2) Evite guardar el cartucho de batería en un
cajón junto con otros objetos metálicos,
tales como clavos, monedas, etc.
(3) No exponga el cartucho de batería al
agua o la lluvia.
Un cortocircuito en la batería puede causar
un ujo grande de corriente, sobrecalenta-
miento, posibles quemaduras e incluso una
descompostura.
6. No guarde ni utilice la herramienta y el cartu-
cho de batería en lugares donde la tempera-
tura pueda alcanzar o exceder los 50 °C (122
°F).
7. Nunca incinere el cartucho de batería incluso
en el caso de que esté dañado seriamente o
ya no sirva en absoluto. El cartucho de batería
puede explotar si se tira al fuego.
8. No clave, corte, aplaste, lance o deje caer el
cartucho de batería, ni golpee un objeto sólido
contra el cartucho de batería. Dicha acción
podría resultar en un incendio, calor excesivo o en
una explosión.
9. No use una batería dañada.
10. Las baterías de ión de litio están sujetas a los
requisitos reglamentarios en materia de bie-
nes peligrosos.
Para el trasporte comercial, por ej., mediante
terceros o agentes de transporte, se deben tomar
en cuenta los requisitos especiales relativos al
empaque y el etiquetado.
Para efectuar los preparativos del artículo que se
va a enviar, se requiere consultar a un experto
en materiales peligrosos. Si es posible, consulte
además otras regulaciones nacionales más deta-
lladas.
Pegue o cubra con cinta adhesiva los contactos
abiertos y empaque la batería de manera que ésta
no pueda moverse dentro del paquete.
11. Para deshacerse del cartucho de batería,
sáquelo de la herramienta y deséchelo en un
lugar seguro. Siga las regulaciones locales
relacionadas al desecho de las baterías.
12. Utilice las baterías únicamente con los pro-
ductos especicados por Makita. Instalar las
baterías en productos que no cumplan con los
requisitos podría ocasionar un incendio, un calen-
tamiento excesivo, una explosión o una fuga de
electrolito.
13. Si no se utiliza la herramienta por un
período largo, debe extraerse la batería de la
herramienta.
14. El cartucho de batería podría absorber calor
durante y después de su uso, lo que ocasiona-
ría quemaduras o quemaduras a baja tempe-
ratura. Tenga cuidado con la manipulación de
los cartuchos de batería que estén calientes.
15. No toque el terminal de la herramienta inme-
diatamente después de su uso, ya que el
mismo podría estar lo sucientemente caliente
como para provocarle quemaduras.
16. No permita que las rebabas, el polvo o la tierra
queden atrapados en los terminales, oricios
y ranuras del cartucho de batería. Esto podría
ocasionar un desempeño deciente o descompos-
tura de la herramienta o del cartucho de batería.
17. No utilice el cartucho de batería cerca de
cables eléctricos de alto voltaje, a menos que
la herramienta sea compatible con el uso cer-
cano a estos cables eléctricos de alto voltaje.
Esto podría ocasionar una avería o descompos-
tura de la herramienta o del cartucho de batería.
18. Mantenga la batería alejada de los niños.
GUARDE ESTAS
INSTRUCCIONES.
PRECAUCIÓN: Utilice únicamente baterías
originales de Makita. El uso de baterías no origina-
les de Makita, o de baterías alteradas, puede ocasio-
nar que las baterías exploten causando un incendio,
lesiones personales y daños. Asimismo, esto inva-
lidará la garantía de Makita para la herramienta y el
cargador Makita.

19 ESPAÑOL
Consejos para alargar al máximo
la vida útil de la batería
1. Cargue el cartucho de batería antes de que
se descargue completamente. Pare siem-
pre la operación y cargue el cartucho de
batería cuando note menos potencia en la
herramienta.
2. No cargue nunca un cartucho de batería que
esté completamente cargado. La sobrecarga
acortará la vida de servicio de la batería.
3. Cargue el cartucho de batería a una tempera-
tura ambiente de 10 °C - 40 °C (50 °F - 104 °F).
Si un cartucho de batería está caliente, déjelo
enfriar antes de cargarlo.
4. Cuando no utilice el cartucho de batería,
sáquelo de la herramienta o del cargador.
5. Cargue el cartucho de batería si no va a utili-
zarlo durante un período prolongado (más de
seis meses).
DESCRIPCIÓN DE LAS PIEZAS
11
1
2
13
14
12
16
17
2
5
5
3
4
15
6
8
9
10
7
1Gatillo interruptor 2Botón de bloqueo 3Interruptor de la luz indicadora
4Luz indicadora 5Botón de bloqueo del gatillo 6Perilla de cambio de modo de
velocidad
7Conducto de ventilación 8Toma del puerto de suministro 9Manguera exible
10 Adaptador 11 Oricio para la correa 12 Cartucho de batería
13 Depósito 14 Mango de la barra 15 Sujetador de la manguera
16 Válvula de alivio de presión 17 Correa para hombro - -

20 ESPAÑOL
DESCRIPCIÓN DEL
FUNCIONAMIENTO
PRECAUCIÓN: Asegúrese siempre de que la
herramienta esté apagada y el cartucho de batería
haya sido extraído antes de realizar cualquier
ajuste o comprobación en la herramienta.
Instalación o extracción del
cartucho de batería
PRECAUCIÓN: Apague siempre la herra-
mienta antes de colocar o quitar el cartucho de
batería.
PRECAUCIÓN: Sujete la herramienta y el car-
tucho de la batería con rmeza al colocar o quitar
el cartucho de batería. Si no se sujeta con rmeza la
herramienta y el cartucho de batería, puede ocasio-
nar que se resbalen de sus manos causando daños
a la herramienta y al cartucho de batería, así como
lesiones a la persona.
2
1
3
► 1. Indicador rojo 2. Botón 3. Cartucho de batería
Para quitar el cartucho de batería, deslícelo de la herra-
mienta mientras desliza el botón sobre la parte delan-
tera del cartucho.
Para colocar el cartucho de batería, alinee la lengüeta
sobre el cartucho de batería con la ranura en la carcasa
y deslice en su lugar. Inserte por completo hasta que
se je en su lugar con un pequeño clic. Si puede ver el
indicador rojo del lado superior del botón, esto indica
que no ha quedado jo por completo.
PRECAUCIÓN: Introduzca siempre com-
pletamente el cartucho de batería hasta que
el indicador rojo no pueda verse. Si no, podría
accidentalmente salirse de la herramienta y caer al
suelo causando una lesión a usted o alguien a su
alrededor.
PRECAUCIÓN: No instale el cartucho de
batería a la fuerza. Si el cartucho no se desliza al
interior fácilmente, se debe a que no está siendo
insertado correctamente.
Sistema de protección para la
herramienta/batería
La herramienta está equipada con un sistema de pro-
tección de la herramienta/batería. Este sistema corta
en forma automática el suministro de energía al motor
para prolongar la vida útil de la herramienta y la batería.
La herramienta se detendrá automáticamente durante
la operación si la herramienta o la batería se someten a
una de las siguientes condiciones:
Protección contra sobrecarga
Cuando la herramienta/batería se esté utilizando de
una manera que cause que consuma una cantidad de
corriente inusualmente alta, la herramienta se detendrá
automáticamente sin que haya indicación alguna. En
este caso, apague la herramienta y detenga la aplica-
ción que causó que la herramienta se sobrecargara.
Luego encienda la herramienta para reiniciarla.
Protección contra
sobrecalentamiento
Cuando la herramienta o la batería se sobrecalien-
ten, la herramienta se detendrá automáticamente y
la lámpara parpadeará. En este caso, permita que la
herramienta y la batería se enfríen antes de volver a
encender la herramienta.
Protección en caso de
sobredescarga
Cuando la capacidad de la batería no es suciente, la
herramienta se detiene automáticamente. En este caso,
retire la batería de la herramienta y cárguela.
NOTA: Es más probable que el sistema de protección
funcione dependiendo de la temperatura ambiente o
del tipo y condición de la grasa.
Indicación de la capacidad restante
de la batería
Únicamente para cartuchos de batería con el
indicador
1
2
► 1. Luces indicadoras 2. Botón de vericación
Oprima el botón de vericación en el cartucho de la
batería para que indique la capacidad restante de la
batería. Las luces indicadoras se iluminarán por algu-
nos segundos.
