marklin 26556 User manual

Modell der Württ. C
26556

2
Inhaltsverzeichnis:
Seite
Informationen zum Vorbild 4
Sicherheitshinweise 6
Funktionen 6
Schaltbare Funktionen 7
Parameter / Register 22
Betriebshinweise 23
Wartung und Instandhaltung 24
Ersatzteile 28
Table of Contents:
Page
Information about the prototype 4
Safety Warnings 8
Function 8
Controllable Functions 9
Parameter / Register 22
Information about operation 23
Service and maintenance 24
Spare Parts 28
Sommaire :
Page
Informations concernant la locomotive réelle 5
Remarques importantes sur la sécurité 10
Fonction 10
Fonctions commutables 11
Paramètre / Registre 22
Remarques sur l’exploitation 23
Entretien et maintien 24
Pièces de rechange 28
Inhoudsopgave:
Pagina
Informatie van het voorbeeld 5
Veiligheidsvoorschriften 12
Werking 12
Schakelbare functies 13
Parameter / Register 22
Opmerkingen over de werking 23
Onderhoud en handhaving 24
Onderdelen 28

3
Indice de contenido:
Página
Aviso de seguridad 14
Función 14
Funciones conmutables 15
Parámetro / Registro 22
Instrucciones de uso 23
El mantenimiento 24
Recambios 28
Indice del contenuto:
Page
Avvertenze per la sicurezza 16
Funzionamento 16
Funzioni commutabili 17
Parametro / Registro 22
Avvertenze per il funzionamento 23
Manutenzione ed assistere 24
Pezzi di ricambio 28
Innehållsförteckning:
Sida
Säkerhetsanvisningar 18
Funktion 18
Kopplingsbara funktioner 19
Parameter / Register 22
Driftanvisningar 23
Underhåll och reparation 24
Reservdelar 28
Indholdsfortegnelse:
Side
Vink om sikkerhed 20
Funktion 20
Styrbare funktioner 21
Parameter / Register 22
Brugsanvisninger 23
Service og reparation 24
Reservedele 28

4
Informationen zum Vorbild
Die Schnellzuglokomotiven der BR 18.1 (ehem. württ. C) gehör-
ten mit der ihr verwandten Loks der BR 18.4 (ehem. Bayr. S 3/6)
zu den schönsten Pacific-Maschinen in Deutschland. Wegen
des hügeligen Geländes in Württemberg entschieden sich die
Konstrukteure für einen Treibraddurchmesser von nur 1.800
mm. Dadurch konnte die Lok trotz ihrer Vierzylinder-Verbundma-
schine recht klein gehalten werden. Das Design der „Schönen
Württembergerin“ war schlicht und elegant zugleich, die Ma-
schinen galten als leistungsfähig und sparsam und bewältigten
viele Steigungen ohne Nachschub. Bei einer Leistung von 1840 PS
erreichte sie eine Höchstgeschwindigkeit von 120 km/h.
Die Deutsche Bundesbahn verfügte Ende 1950 noch über 23
Lokomotiven der BR 18.1. Ulm und Heilbronn waren die beiden
letzten Betriebswerke, die die BR 18.1 vorwiegend vor leichten
Schnell- und Eilzügen einsetzte.
Das vorliegende Modell der 18 115 war abwechselnd in Heil-
bronn und Ulm stationiert. Ulm wurde schließlich für nahezu alle
BR 18.1 - auch für die 18 115 - das Stationierungs-BW bis zur
Ausmusterung im Jahr 1954.
Information about the Prototype
The class 18.1 (former Württemberg class C) express locomotives
along with the class 18.4 (former Bavarian class S 3/6) locomotives
related to it were among the most beautiful Pacific locomotives in
Germany. The designers decided on a driving wheel diameter of
only 1,800 mm / 70-7/8“ due to the hilly terrain in Württemberg.
This meant that the locomotive could be kept rather small despite
its four-cylinder layout. The design for the “Beautiful Lady of Würt-
temberg“ was both simple and elegant; these units were consid-
ered to be powerful, economical, and they master many grades
without pusher service. With a performance of 1,840 horsepower,
they reached a maximum speed of 120 km/h / 75 mph.
At the end of 1950, the German Federal Railroad still had over 23
class 18.1 locomotives on the roster. Ulm and Heilbronn were the
last two service districts that used the class 18.1 chiefly for light
express and fast passenger trains.
The model of road number 18 115 before you was stationed vari-
ously in Heilbronn and Ulm. Ulm was the final service district for
almost all of the class 18.1 locomotives – also for road number
18 115 – until they were retired in 1954.

5
Informations concernant la locomotive réelle
Avec leurs cousines de la série 18.4 (ex S 3/6 bavaroises), les
locomotives pour trains rapides de la série 18.1 (ex C wurtem-
bergeoises) comptaient parmi les plus belles machines Pacific
d’Allemagne. En raison du terrain vallonné du Wurtemberg, les
constructeurs optèrent pour un diamètre des roues motrices de
seulement 1800 mm. Malgré son mouvement compound à qua-
tre cylindres, la locomotive put ainsi garder des dimensions très
raisonnables. La silhouette de la «belle Wurtembergeoise» était
sobre et élégante à la fois ; les machines passaient pour être puis-
santes et économiques, et venaient à bout de nombreuses rampes
sans service de pousse. Avec une puissance de 1840 ch, cette
machine atteignait une vitesse maximale de 120 km/h.
Fin 1950, la Deutsche Bundesbahn disposait encore de 23 loco-
motives de la série 18.1. Ulm et Heilbronn furent les deux derniers
dépôts à utiliser la BR 18.1, principalement pour la remorque de
trains rapides et directs légers.
Le présent modèle de la 18 115 était affecté alternativement aux
dépôts de Heilbronn et de Ulm. Ulm devint finalement le dépôt
d’attache de presque toutes les BR 18.1 jusqu’à leur orme en
1954.
Informatie van het voorbeeld
De sneltreinlocomotieven van de BR 18.1 (voormalige Württem-
bergse C) behoort, met de daaraan verwante locs van de BR 18.4
(voormalige Beierse S 3/6), tot de mooiste Pacific machines in Duits-
land. Vanwege het heuvelachtige landschap in Württemberg kozen
de constructeurs voor een drijfwieldiameter van 1800 mm. Daardoor
kon de loc ondanks zijn vier-cilinder drijfwerk toch vrij compact
gehouden worden. Het design van de “Schönen Württembergerin”
was tegelijkertijd sober en elegant. De machines waren krachtig
en voordelig in gebruik en beklommen de vele stijgende trajecten
zonder gebruik te maken van een opduw loc. Met een vermogen van
1840 pk bereikte de loc een maximumsnelheid van 120 km/h.
De Deutsche Bundesbahn beschikte eind 1950 nog over 23 loco-
motieven van de BR 18.1. Ulm en Heilbronn waren de laatste de-
pots van waaruit de BR 18.1 voornamelijk ingezet werd voor lichte
sneltreinen.
Het voor u liggende model van 18 115 was afwisselend in Heil-
bronn en Ulm gestationeerd. Tenslotte werd Ulm voor vrijwel alle
BR 18.1 - ook voor de 18 115 - het depot tot de buitendienststel-
ling in 1954.

6
Funktion
• Mögliche Betriebssysteme: Märklin Transformer 6647,
Märklin Delta, Märklin Digital, Märklin Systems.
• Erkennung der Betriebsart: automatisch.
• Einstellbare Adressen: 01 – 80
Adresse ab Werk: 18
• Mfx-Technologie für Mobile Station / Central Station.
Name ab Werk: WÜRTT C 2032
• Veränderbare Anfahr-/Bremsverzögerung (ABV).
• Veränderbare Höchstgeschwindigkeit.
• Einstellen der Lokparameter elektronisch über
Control Unit, Mobile Station oder Central Station.
• Eingebaute Geräuschelektronik, nur im Betrieb mit
Control Unit, Mobile Station oder Central Station nutzbar.
• Zusätzliche schaltbare Geräusche.
Die bei normalem Betrieb anfallenden Wartungsarbeiten sind
nachfolgend beschrieben. Für Reparaturen oder Ersatzteile
wenden Sie sich bitte an Ihren Märklin-Fachhändler.
Sicherheitshinweise
• Die Lok darf nur mit einem dafür bestimmten Betriebssystem
(Märklin Wechselstrom-Transformator 6647, Märklin Delta,
Märklin Digital oder Märklin Systems) eingesetzt werden.
Nur Transformatoren verwenden, die Ihrer örtlichen
Netzspannung entsprechen.
Keinesfalls Transformatoren für eine Netzspannung von
220 V bzw. 110 V einsetzen.
• Die Lok darf nur aus einer Leistungsquelle gleichzeitig
versorgt werden.
• Beachten Sie unbedingt die Sicherheitshinweise in der
Gebrauchsanleitung zu Ihrem Betriebssystem.
• Für den konventionellen Betrieb der Lok muss das An-
schlussgleis entstört werden. Dazu ist das Entstörset 74046
zu verwenden. Für Digitalbetrieb ist das Entstörset nicht
geeignet.
WARNUNG! Dieses Produkt enthält Magnete. Das Verschlu-
cken von mehr als einem Magneten kann unter Umständen
tödlich wirken. Gegebenenfalls ist sofort ein Arzt aufzusuchen.
Jegliche Garantie-, Gewährleistungs- und Schadensersatzansprüche
sind ausgeschlossen, wenn in Märklin-Produkten nicht von Märklin
freigegebene Fremdteile eingebaut werden und / oder Märklin-Produkte
umgebaut werden und die eingebauten Fremdteile bzw. der Umbau für
sodann aufgetretene Mängel und / oder Schäden ursächlich war. Die Dar-
legungs- und Beweislast dafür, dass der Einbau von Fremdteilen oder der
Umbau in bzw. von Märklin-Produkten für aufgetretene Mängel und / oder
Schäden nicht ursächlich war, trägt die für den Ein- und / oder Umbau
verantwortliche Person und / oder Firma bzw. der Kunde.
!

7

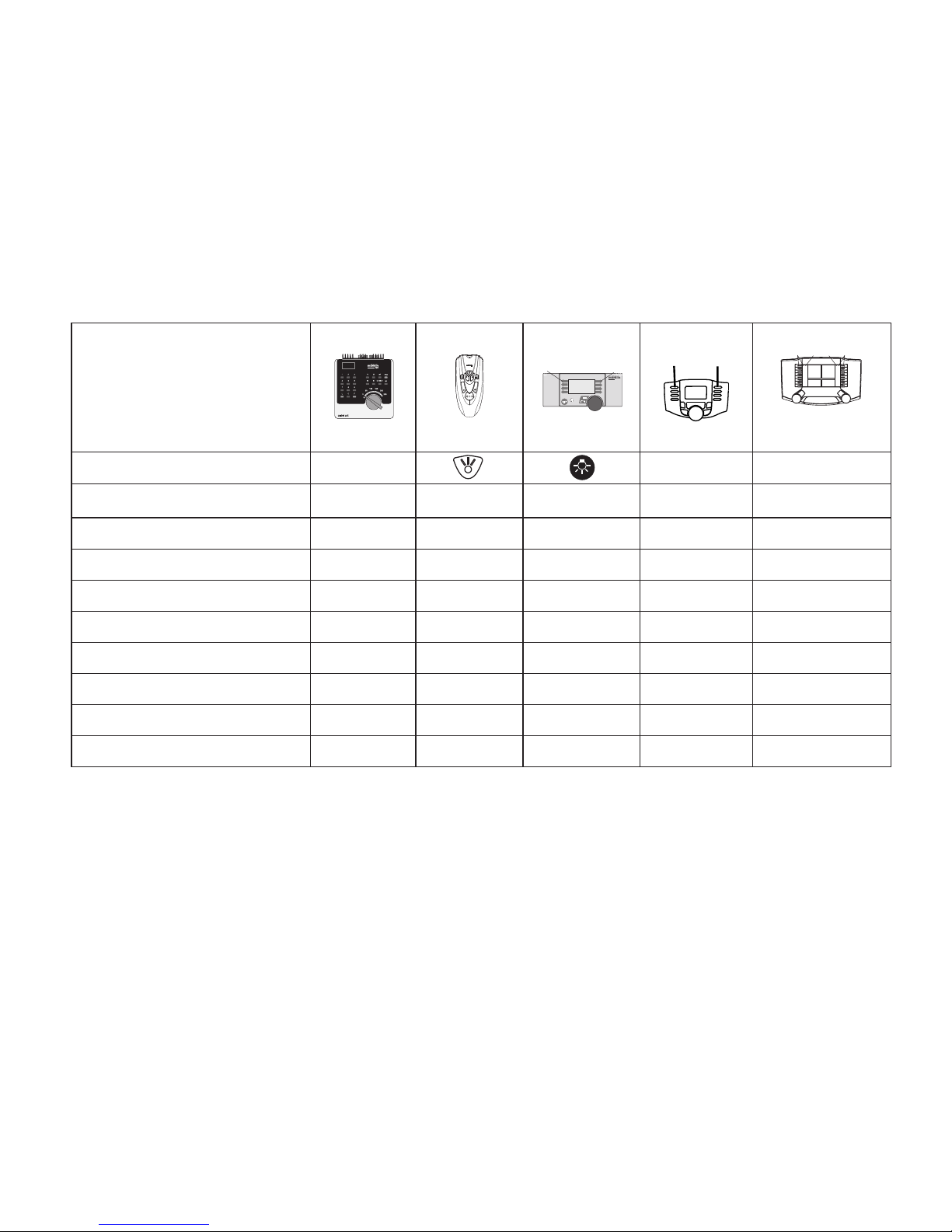

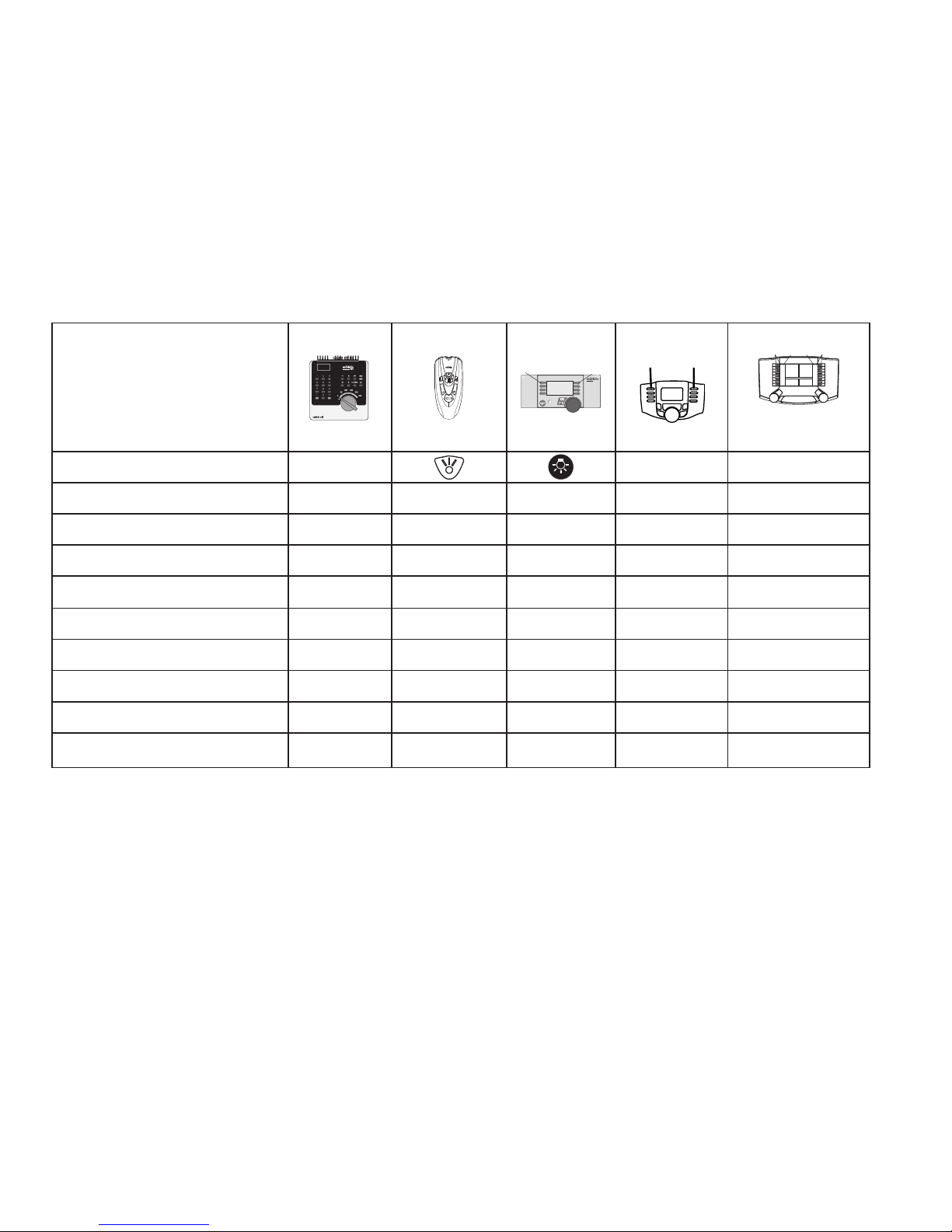

Schaltbare Funktionen
Spitzensignal function/off Funktion f0 Funktion f0
Geräusch: Betriebsgeräusch f2 Funktion 2 Funktion 3 Funktion f2 Funktion f2
Geräusch: Lokpfeife f3 Funktion 3 Funktion 4 Funktion f3 Funktion f3
ABV f4 Funktion 4 Funktion 2 Funktion f4 Funktion f4
Geräusch: Kohle schaufeln — — Funktion 8 Funktion f5 Funktion f5
Geräusch: Luftpumpe — — Funktion 5 Funktion f6 Funktion f6
Geräusch: Bremsenquietschen — — Funktion 1 Funktion f7 Funktion f7
Geräusch: Injektor — — Funktion 6 Funktion f8 Funktion f8
Geräusch: Dampf ablassen — — Funktion 7 Funktion f9 Funktion f9
Geräusch: Schieberkasten — — — Funktion f10 Funktion f10
  
STOP mobile station
systems
15
Digital / Systems
 

8
Function
• Possible operating systems: 6646/6647 Märklin Transformer,
Märklin Delta, Märklin Digital, Märklin Systems.
• Recognition of the mode of operation: automatic.
• Addresses that can be set: 01 – 80
Address set at the factory: 18
• Mfx technology for the Mobile Station / Central Station.
Name set at factory: WÜRTT C 2032
• Adjustable acceleration.
• Adjustable Braking delay.
• Adjustable maximum speed.
• Setting the locomotive parameters electronically with the
Control Unit, Mobile Station or Central Station.
• Built-in sound effects circuit, can only be used in operation
with the Control Unit, Mobile Station or Central Station.
• Additional sound effects that can be controlled.
The maintenance work necessary with normal operation of
this locomotive is described below. Please see your authorized
Märklin dealer for repairs or spare parts.
Safety Warnings
• This locomotive is to be used only with an operating system
designed for it (Märklin 6646/6647 AC transformer,
Märklin Delta, Märklin Digital or Märklin Systems).
Use only transformers rated for your local household
power.
Do not under any circumstances use transformers rated
for 220 volts or 110 volts.
• This locomotive must never be supplied with power from
more than one transformer.
• Pay close attention to the safety warnings in the
instructions for your operating system.
• The feeder track must be equipped to prevent interference
with radio and television reception, when the locomotive is
to be run in conventional operation. The 74046 interference
suppression set is to be used for this purpose.
WARNING! This product contains magnets. Swallowing more
than one magnet may cause death in certain circumstances. If
necessary, see a doctor immediately.
No warranty or damage claims shall be accepted in those cases where
parts neither manufactured nor approved by Märklin have been installed
in Märklin products or where Märklin products have been converted in
such a way that the non-Märklin parts or the conversion were causal to the
defects and / or damage arising. The burden of presenting evidence and
the burden of proof thereof, that the installation of non-Märklin parts or the
conversion in or of Märklin products was not causal to the defects and / or
damage arising, is borne by the person and / or company responsible for
the installation and / or conversion, or by the customer.
!

9
Controllable Functions
Headlights function/off Function f0 Function f0
Sound effect: Operating sounds f2 Function 2 Function 3 Function f2 Function f2
Sound effect: Whistle blast f3 Function 3 Function 4 Function f3 Function f3
ABV f4 Function 4 Function 2 Function f4 Function f4
Sound: Coal being shoveled — — Function 8 Function f5 Function f5
Sound: Air pump — — Function 5 Function f6 Function f6
Sound: Squealing brakes — — Function 1 Function f7 Function f7
Sound effect: Injector — — Function 6 Function f8 Function f8
Sound effect: Blowing off steam — — Function 7 Function f9 Function f9
Sound effect: Steam chest — — — Function f10 Function f10
  
STOP mobile station
systems
15
Digital /Systems
 

10
Remarques importantes sur la sécurité
• La locomotive ne peut être mise en service qu’avec un
système d’exploitation adéquat (Märklin courant alternatif
- transformateur 6647, Märklin Delta, Märklin Digital ou
Märklin Systems).
Utilisez uniquement des transformateurs correspondant à
la tension secteur locale.
N´utilisez en aucun cas des transformateurs pour une
tension de secteur de 220 V, respectivement 110 V.
• La locomotive ne peut être alimentée en courant que par une
seule source de courant.
• Veuillez impérativement respecter les remarques sur la
sécurité décrites dans le mode d’emploi de votre système
d’exploitation.
• Pour l’exploitation de la locomotive en mode conventionnel,
la voie de raccordement doit être déparasitée. A cet effet,
utiliser le set de déparasitage réf. 74046. Le set de déparasita-
ge ne convient pas pour l’exploitation en mode numérique.
ATTENTION ! Ce produit contient des aimants. L’ingestion de
plusieurs aimants peut être mortelle. Le cas échéant, consulter
immédiatement un médecin.
Tout recours à une garantie commerciale ou contractuelle ou à une
demande de dommages-intérêt est exclu si des pièces non autorisées
par Märklin sont intégrées dans les produits Märklin et / ou si les produits
Märklin sont transformés et si les pièces d’autres fabricants montées
ou la transformation constituent la cause des défauts et / ou dommages
apparus. C’est à la personne et / ou la société responsable du montage
/ de la transformation ou au client qu’incombe la charge de prouver que
le montage des pièces d’autres fabricants sur des produits Märklin ou la
transformation des produits Märklin n’est pas à l’origine des défauts et ou
dommages apparus.
Fonction
• Systèmes d’exploitation possibles : Märklin Transformer
6647, Märklin Delta, Märklin Digital, Märklin Systems.
• Détection du mode d’exploitation : automatique.
• Adresses disponibles : 01 – 80
Adresse encodée en usine : 18
• Technologie mfx pour Mobile Station / Central Station.
Nom encodée en usine : WÜRTT C 2032
• Temporisation d’accélération réglable.
• Temporisation de freinage réglable.
• Vitesse maximale réglable.
• Réglage des paramètres de la loco électroniquement à l’aide
de la Control Unit, de la Mobile Station ou de la Central Station.
• Bruiteur électronique intégré, utilisable uniquement lors
d’exploitation avec la Control Unit, la Mobile Station ou la
Central Station.
• Bruitages complémentaires commutables.
Les travaux d‘entretien occasionnels à effectuer en exploitation
normale sont décrits plus loin. Pour toute réparation ou rempla-
cement de pièces, adressez-vous à votre détaillant-spécialiste
Märklin.
!

11
Fonctions commutables
Fanal function/off Fonction f0 Fonction f0
Bruitage : Bruit d’exploitation f2 Fonction 2 Fonction 3 Fonction f2 Fonction f2
Bruitage : sifflet f3 Fonction 3 Fonction 4 Fonction f3 Fonction f3
ABV f4 Fonction 4 Fonction 2 Fonction f4 Fonction f4
Bruitage : Pelletage du charbon — — Fonction 8 Fonction f5 Fonction f5
Bruitage : Compresseur — — Fonction 5 Fonction f6 Fonction f6
Bruitage : Grincement de freins — — Fonction 1 Fonction f7 Fonction f7
Bruitage : Injecteur — — Fonction 6 Fonction f8 Fonction f8
Bruitage : Échappement de la vapeur — — Fonction 7 Fonction f9 Fonction f9
Bruitage : Boîte à tiroir — — — Fonction f10 Fonction f10
  
STOP mobile station
systems
15
Digital / Systems
 

12
Werking
• Mogelijke bedrijfssystemen: Märklin Transformer 6647,
Märklin Delta, Märklin Digital, Märklin Systems.
• Herkenning van het bedrijfssysteem: automatisch.
• Instelbare adressen: 01 - 80
Vanaf de fabriek: 18
• Mfx-technologie voor het Mobile Station / Central Station.
Naam af de fabriek: WÜRTT C 2032
• Instelbare optrekvertraging.
• Instelbare afremvertraging.
• Instelbare maximumsnelheid.
• Elektronische instelling van de locomotiefparameters via de
Control Unit, Mobile Station of Central Station.
• Ingebouwde geluidselektronica, alleen bruikbaar in het
bedrijf met de Control Unit, Mobile Station of Central Station.
• Extra schakelbare geluiden.
De in het normale bedrijf voorkomende onderhoudswerkzaam-
heden zijn verderop beschreven. Voor reparatie of onderdelen
kunt u zich tot uw Märklin winkelier wenden.
Veiligheidsvoorschriften
• De loc mag alleen met een daarvoor bestemd bedrijfssysteem
(Märklin wisselstroom transformator 6647, Märklin Delta,
Märklin digitaal of Märklin Systems) gebruikt worden.
Alleen transformatoren gebruiken die geschikt zijn voor
de bij u geldende netspanning.
In geen geval transformatoren voor een netspanning van
220 V dan wel 110 V gebruiken.
• De loc mag niet vanuit meer dan één stroomvoorziening
gelijktijdig gevoed worden.
• Lees ook aandachtig de veiligheidsvoorschriften in de gebru-
iksaanwijzing van uw bedrijfssysteem.
• Voor het conventionele bedrijf met de loc dient de aansluitrail
te worden ontstoort. Hiervoor dient men de ontstoor-set 74046
te gebruiken. Voor het digitale bedrijf is deze ontstoor-set niet
geschikt.
LET OP! Dit product bevat magneten. Het inslikken van meer dan
één magneet kan onder bepaalde omstandigheden de dood tot
gevolg hebben. Waarschuw direct een arts.
Elke aanspraak op garantie en schadevergoeding is uitgesloten, wanneer
in Märklin-producten niet door Märklin vrijgegeven vreemde onderdelen
ingebouwd en / of Märklin-producten omgebouwd worden en de ingebou-
wde vreemde onderdelen resp. de ombouw oorzaak van nadien opgetreden
defecten en / of schade was. De aantoonplicht en de bewijslijst daarom-
trent, dat de inbouw van vreemde onderdelen in Märklin-producten of de
ombouw van Märklin-producten niet de oorzaak van opgetreden defecten
en / of schade is geweest, berust bij de voor de inbouw en/of ombouw
verantwoordelijke persoon en / of firma danwel bij de klant.
!

13
Schakelbare functies
Frontverlichting function/off Functie f0 Functie f0
Geluid: Bedrijfsgeluiden f2 Functie 2 Functie 3 Functie f2 Functie f2
Geluid: Fluit f3 Functie 3 Functie 4 Functie f3 Functie f3
ABV f4 Functie 4 Functie 2 Functie f4 Functie f4
Geluid: Kolenscheppen — — Functie 8 Functie f5 Functie f5
Geluid: Luchtpomp — — Functie 5 Functie f6 Functie f6
Geluid: Piepende remmen — — Functie 1 Functie f7 Functie f7
Geluid: Injecteur — — Functie 6 Functie f8 Functie f8
Geluid: Stoom afblazen — — Functie 7 Functie f9 Functie f9
Geluid: Schuivenkast — — — Functie f10 Functie f10
  
STOP mobile station
systems
15
Digital / Systems
 

14
Función
• Sistemas operativos posibles: Märklin transformador 6647,
Märklin Delta, Märklin Digital, Märklin Systems.
• Reconocimiento del sistema: automático.
• Códigos disponibles: 01 – 80
Código de fábrica: 18
• Tecnología mfx para la Mobile Station / Central Station.
Nombre de fábrica: WÜRTT C 2032
• Arranque lento variable.
• Frenado lento variable.
• Velocidad máxima variable.
• Fijar parámetros de la locomotora electrónicamente por el
Control Unit, Mobile Station o Central Station.
• Electrónica incorporada de ruidos: solo útil en funcionamiento
con Control Unit, Mobile Station o Central Station.
• Ruidos suplementarios gobernables.
Los trabajos de mantenimiento normales están descritos a
continuación. Para reparaciones o recambios contacte con su
proveedor Märklin especializado.
Aviso de seguridad
• La locomotora solamente debe funcionar en un sistema de
corriente propio (Märklin corriente alterna – transformador
6647 – Märklin Delta – Märklin Digital o Märklin Systems).
Utilizar únicamente transformadores que correspondan a
la tensión de red local.
En ningún caso utilizar transformadores para una tensión
de red de 220 V o bien 110 V.
• La locomotora no deberá recibir corriente eléctrica mas que
de un solo punto de abasto.
• Observe bajo todos los conceptos, las medidas de seguridad
indicadas en las instrucciones de su sistema de funcionami-
ento.
• Para el funcionamiento convencional de la locomotora deben
suprimirse las interferencias en la vía de conexión de la
alimentación. Para ello debe emplearse el set supresor de
interferencias 74046. El set supresor de interferencias no es
adecuado para el funcionamiento en modo digital.
Se excluye todo derecho de garantía, prestación de garantía e indemni-
zación sobre aquellos productos Märklin en los que se hubieran montado
piezas ajenas no autorizadas por Märklin y/o sobre aquellos productos
Märklin que hayan sido modificados cuando la piezas ajenas montadas o la
modificación sean las causas de los desperfectos y/o daños posteriormen-
te surgidos. La persona y/o empresa o el cliente responsable del montaje
o modificación será el responsable de probar y alegar que el montaje de
piezas ajenas o la modificación en/de productos Märklin no son las causas
de los desperfectos y/o daños surgidos.
!
¡ ADVERTENCIA ! Este producto contiene imanes. Ingerir más
de un imán puede ser mortal según las circunstancias. En este
caso, acudir inmediatamente a un médico.

15
Funciones conmutables
Faros frontales function/off Función f0 Función f0
Ruido: ruido de explotación f2 Función 2 Función 3 Función f2 Función f2
Ruido del silbido f3 Función 3 Función 4 Función f3 Función f3
ABV f4 Función 4 Función 2 Función f4 Función f4
Ruido: Cargar carbón con pala — — Función 8 Función f5 Función f5
Ruido: Bomba de aire — — Función 5 Función f6 Función f6
Ruido: Chirrido de los frenos — — Función 1 Función f7 Función f7
Ruido: Inyector — — Función 6 Función f8 Función f8
Ruido: Purgar vapor — — Función 7 Función f9 Función f9
Ruido: Cámara de vapor — — — Función f10 Función f10
  
STOP mobile station
systems
15
Digital / Systems
 

16
Funzionamento
• Possibili sistemi di funzionamento: Märklin Transformer 6647,
Märklin Delta, Märklin Digital, Märklin Systems.
• Riconoscimento del tipo di funzionamento: automatico.
• Indirizzi impostabili: 01 – 80
Indirizzo di fabbrica: 18
• Tecnologia mfx per Mobile Station / Central Station.
Nome de fabbrica: WÜRTT C 2032
• Ritardo di avviamento modificabile.
• Ritardo di frenatura modificabile.
• Velocità massima modificabile.
• Regolazione dei parametri della locomotiva elettronicamente
tramite Control Unit, Mobile Station oppure Central Station.
• Generatore elettronico di suoni incorporato, utilizzabile
soltanto nel funzionamento con Control Unit, Mobile Station
oppure Central Station.
• Suoni aggiuntivi commutabili.
Le operazioni di manutenzione che si verificano nel normale
funzionamento sono descritte nel seguito. Per riparazioni o
parti di ricambio Vi preghiamo di rivolgerVi al Vostro rivenditore
specialista Märklin.
Avvertenze per la sicurezza
• Tale locomotiva deve essere impiegata soltanto con un sis-
tema di funzionamento adeguato per questa (trasformatore
per corrente alternata Märklin 6647, Märklin Delta,
Märklin Digital oppure Märklin Systems).
Impiegare solamente dei trasformatori che corrispondo-
no alle tensioni di rete locali.
Non si impieghino in nessun caso dei trasformatori per
una tensione di rete di 220 V o 110 V.
• La locomotiva non deve venire alimentata nello stesso
tempo con più di una sorgente di potenza.
• Vogliate prestare assolutamente attenzione alle avvertenze
di sicurezza nelle istruzioni di impiego per il Vostro sistema
di funzionamento.
• Per il funzionamento tradizionale della locomotiva il binario
di alimentazione deve essere protetto dai disturbi. A tale
scopo si deve impiegare il corredo antidisturbi 74046. Tale
corredo antidisturbi non è adatto per il funzionamento
Digital.
Märklin non fornisce alcuna garanzia, assicurazione e risarcimento danni
in caso di montaggio sui prodotti Märklin di componenti non espressa-
mente approvati dalla ditta. Märklin altresì non risponde in caso di modi-
fiche al prodotto, qualora i difetti e i danni riscontrati sullo stesso siano
stati causati da modifiche non autorizzate o dal montaggio di componente
esterni non approvati. L‘onere della prova che i componenti montati e le
modifiche apportate non sono state la causa del danno o del difetto, resta
a carico del cliente o della persona / ditta che ha effettuato il montaggio di
componenti estranei o che ha apportato modifiche non autorizzate.
!
AVVERTIMENTO! Questo prodotto contiene magneti.
L‘ingestione di più di un magnete può causare la morte. In
caso di ingestione informare immediatamente un medico.

17
Funzioni commutabili
Illuminazione di testa function/off Funzione f0 Funzione f0
Rumore: Rumori di esercizio f2 Funzione 2 Funzione 3 Funzione f2 Funzione f2
Rumore: Fischio f3 Funzione 3 Funzione 4 Funzione f3 Funzione f3
ABV f4 Funzione 4 Funzione 2 Funzione f4 Funzione f4
Rumore: Spalatura del carbone — — Funzione 8 Funzione f5 Funzione f5
Rumore: Compressore dell’aria — — Funzione 5 Funzione f6 Funzione f6
Rumore: Stridore dei freni — — Funzione 1 Funzione f7 Funzione f7
Rumore: Iniettore — — Funzione 6 Funzione f8 Funzione f8
Rumore: Scarico del vapore — — Funzione 7 Funzione f9 Funzione f9
Rumore: Cassetti di distribuzione — — — Funzione f10 Funzione f10
  
STOP mobile station
systems
15
Digital / Systems
 

18
Funktion
• Möjliga driftsystem: Märklin Transformer 6647,
Märklin Delta, Märklin Digital, Märklin Systems.
• Driftsättet igenkänns automatiskt.
• Inställbara adresser: 01 – 80
Adress från tillverkaren: 18
• Mfx-teknologi för Mobile Station / Central Station.
Namn från tillverkaren: WÜRTT C 2032
• Accelerationsfördröjning kan ändras.
• Bromsfördröjning kan ändras.
• Toppfart kan ändras.
• Elektronisk inställning av lokparametrar via Control Unit,
Mobile Station eller Central Station.
• Inbyggd ljudelektronik kan endast användas vid drift med
Control Unit, Mobile Station eller Central Station. .
• Ytterligare ljud kan kopplas.
Underhållsarbeten som uppstår vid normal användning beskrivs
som följer. Kontakta din Märklinfackhandlare för reparationer
och reservdelar.
Säkerhetsanvisningar
• Loket får endast köras med ett därtill avsett driftsystem
(Märklin Växelström-transformator 6647, Märklin Delta,
Märklin Digital eller Märklin Systems).
Använd endast transformatorer som är avsedda för den
nätspänning som tillhandahålls av er elleverantör.
Anslut aldrig en transformator för 220 V nätspänning till
110 V - eller tvärt om.
• Loket får inte samtidigt försörjas av mer än en kraftkälla.
• Beakta alltid säkerhetsanvisningarna i bruksanvisningen som
hör till respektive driftsystemet.
• När motorvagnens lokdel ska köras med konventionell/ana-
log drift måste anlutningsskenan vara avstörd. Till detta
använder man anslutningsgarnityr 74046 med avstörning och
överbelastningsskydd. Avstörningsskyddet får inte användas
vid digital körning.
VARNING! Denna produkt innehåller magneter. Sväljandet av
mer än en magnet kan under vissa omständigheter leda till
döden. Om en magnet svalts: Sök omedelbart läkarhjälp.
Varje form av anspråk på garanti och skadestånd är utesluten omdelar
används i Märklin-produkter som inte har godkänts av Märklin och / eller
om Märklin-produkter har modifierats och de inbyggda främmande delarna
resp. modifieringen var upphov till de därefter uppträdande felen och /
eller skadorna. Bevisbördan för att inbyggnaden av främmande delar i eller
ombyggnaden av Märklin-produkter inte är upphovet till de uppträdande
felen och / eller skadorna, bär den person och / eller företag resp. kund
som är ansvarig för in- och / eller ombyggnaden.
!

19
Kopplingsbara funktioner
Frontstrålkastare function/off Funktion f0 Funktion f0
Ljud: Trafikljud f2
Funktion 2 Funktion 3 Funktion f2 Funktion f2
Ljud: Lokvissla f3 Funktion 3 Funktion 4 Funktion f3 Funktion f3
ABV f4 Funktion 4 Funktion 2 Funktion f4 Funktion f4
Ljud: Kol skyfflas — —
Funktion 8 Funktion f5 Funktion f5
Ljud: Luftpump — — Funktion 5 Funktion f6 Funktion f6
Ljud: Bromsgnissel — — Funktion 1 Funktion f7 Funktion f7
Ljud: Injektor — — Funktion 6 Funktion f8 Funktion f8
Ljud: Ånga släpps ut — — Funktion 7 Funktion f9 Funktion f9
Ljud: Slidskåp — — — Funktion f10 Funktion f10
  
STOP mobile station
systems
15
 
Digital / Systems

20
Funktion
• Mulige driftssystemer: Märklin Transformer 6647,
Märklin Delta, Märklin Digital, Märklin Systems.
• Registrering af driftsarten: automatisk.
• Indstillelige adresser: 01 – 80
Adresse ab fabrik: 18
• Mfx-teknologi til Mobile Station / Central Station.
Navn ab fabrik: WÜRTT C 2032
• Indstillelig opstartforsinkelse.
• Indstillelig bremseforsinkelse.
• Indstillelig maksimalhastighed.
• Elektronisk indstilling af lokomotivparametrene via Control
Unit, Mobile Station eller Central Station.
• Indbygget lydelektronik, kan kun bruges ved drift med
Control Unit, Mobile Station eller Central Station.
• Yderligere styrbare lyde.
Vedligeholdelsesarbejder ved normal drift er beskrevet i det
efterfølgende. For reparation eller reservedele bedes De
henvende Dem til Deres Märklinforhandler.
Vink om sikkerhed
• Lokomotivet må kun bruges med et driftssystem (Märklin vek-
selstrøm-transformator 6647, Märklin Delta, Märklin Digital
eller Märklin Systems), der er beregnet dertil.
Anvend kun transformatorer, der passer til den lokale
netspænding.
Anvend aldrig transformatorer der er beregnet til en
netspænding på 220 V eller 110 V.
• Lokomotivet må ikke forsynes fra mere end én strømkilde ad
gangen.
• Vær under alle omstændigheder opmærksom på de vink om
sikkerhed, som findes i brugsanvisningen for Deres drifts-
system.
• Ved konventionel drift af lokomotivet skal tilslutningssporet
støjdæmpes. Dertil skal anvendes støjdæmpningssættet
74046. Støjdæmpningssættet er ikke egnet til digital drift.
ADVARSEL! Dette produkt indeholder magneter. Det kan i visse
tilfælde have dødelige følger at sluge mere end en magnet.
I givet fald skal der straks søges læge.
Ethvert garanti-, mangelsansvars- og skadeserstatningskrav er udelukket,
hvis der indbygges fremmeddele i Märklinprodukter, der ikke er frigivet der-
til af Märklin og / eller hvis Märklinprodukter bygges om og de indbyggede
fremmeddele hhv. ombygningen var årsag til sådanne opståede mangler
og / eller skader. Det påhviler kunden hhv. den person og / eller det firma,
der er ansvarlig for ind- og / eller ombygningen, at påvise hhv. bevise, at
indbygningen af fremmeddele i, eller ombygningen af Märklinprodukter ikke
var årsag til opståede mangler og / eller skader.
!
