marklin 36621 User manual

Modell der BR 185.2
36621

2
Inhaltsverzeichnis: Seite
Sicherheitshinweise 4
Wichtige Hinweise 4
Funktionen 4
Schaltbare Funktionen 5
Parameter / Register 16
Wartung und Instandhaltung 17
Ersatzteile 22
Table of Contents: Page
Safety Notes 6
Important Notes 6
Functions 6
Controllable Functions 5
Parameter / Register 16
Service and maintenance 17
Spare Parts 22
Sommaire : Page
Remarques importantes sur la sécurité 7
Information importante 7
Fonctionnement 7
Fonctions commutables 8
Paramètre / Registre 16
Entretien et maintien 17
Pièces de rechange 22
Inhoudsopgave: Pagina
Veiligheidsvoorschriften 9
Belangrijke aanwijzing 9
Functies 9
Schakelbare functies 8
Parameter / Register 16
Onderhoud en handhaving 17
Onderdelen 22

3
Indice de contenido: Página
Aviso de seguridad 10
Notas importantes 10
Funciones 10
Funciones posibles 11
Parámetro / Registro 16
El mantenimiento 17
Recambios 22
Indice del contenuto: Pagina
Avvertenze per la sicurezza 12
Avvertenze importanti 12
Funzioni 12
Funzioni commutabili 11
Parametro / Registro 16
Manutenzione ed assistere 17
Pezzi di ricambio 22
Innehållsförteckning: Sida
Säkerhetsanvisningar 13
Viktig information 13
Funktioner 13
Kopplingsbara funktioner 14
Parameter / Register 16
Underhåll och reparation 17
Reservdelar 22
Indholdsfortegnelse: Side
Vink om sikkerhed 15
Vigtige bemærkninger 15
Funktioner 15
Styrbare funktioner 14
Parameter / Register 16
Service og reparation 17
Reservedele 22

4
Sicherheitshinweise
• DieLokdarfnurmiteinemdafürbestimmtenBetriebs-
system(MärklinAC,MärklinDelta,MärklinDigitaloder
Märklin Systems) eingesetzt werden.
• NurSchaltnetzteile/Transformatorenverwenden,die
Ihrer örtlichen Netzspannung entsprechen.
• DieLokdarfnurauseinerLeistungsquelleversorgt
werden.
• BeachtenSieunbedingtdieSicherheitshinweiseinder
Bedienungsanleitung zu Ihrem Betriebssystem.
• FürdenkonventionellenBetriebderLokmussdas
Anschlussgleisentstörtwerden.DazuistdasEntstörset
74046zuverwenden.FürDigitalbetriebistdasEntstörset
nicht geeignet.
• SetzenSiedasModellkeinerdirektenSonneneinstrah-
lung,starkenTemperaturschwankungenoderhoher
Luftfeuchtigkeitaus.
• ACHTUNG! Funktionsbedingte scharfe Kanten und Spitzen.
Wichtige Hinweise
• DieBedienungsanleitungunddieVerpackungsind
BestandteiledesProduktesundmüssendeshalbaufbe-
wahrt sowie bei Weitergabe des Produktes mitgegeben
werden.
• FürReparaturenoderErsatzteilewendenSiesichbittean
Ihren Märklin-Fachhändler.
• GewährleistungundGarantiegemäßderbeiliegenden
Garantieurkunde.
• Entsorgung:www.maerklin.com/en/imprint.html
Funktionen
• ErkennungderBetriebsart:automatisch.
• EinstellbareAdressen:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• AdresseabWerk:24
• VeränderbareAnfahr-/Bremsverzögerung(simultan)
(ABV). Veränderbare Höchstgeschwindigkeit.
• EinstellenderLokparameter(Adresse,Anfahr-/Bremsver-
zögerung,Höchstgeschwindigkeit):
überControlUnit,MobileStationoderCentralStation.
• FahrtrichtungsabhängigeStirnbeleuchtung.
• ImAnalogbetriebstehennurdieFahr-undLichtwechsel-
funktionenzurVerfügung.
• DieLokistnichtaufOberleitungsbetriebumschaltbar.

5

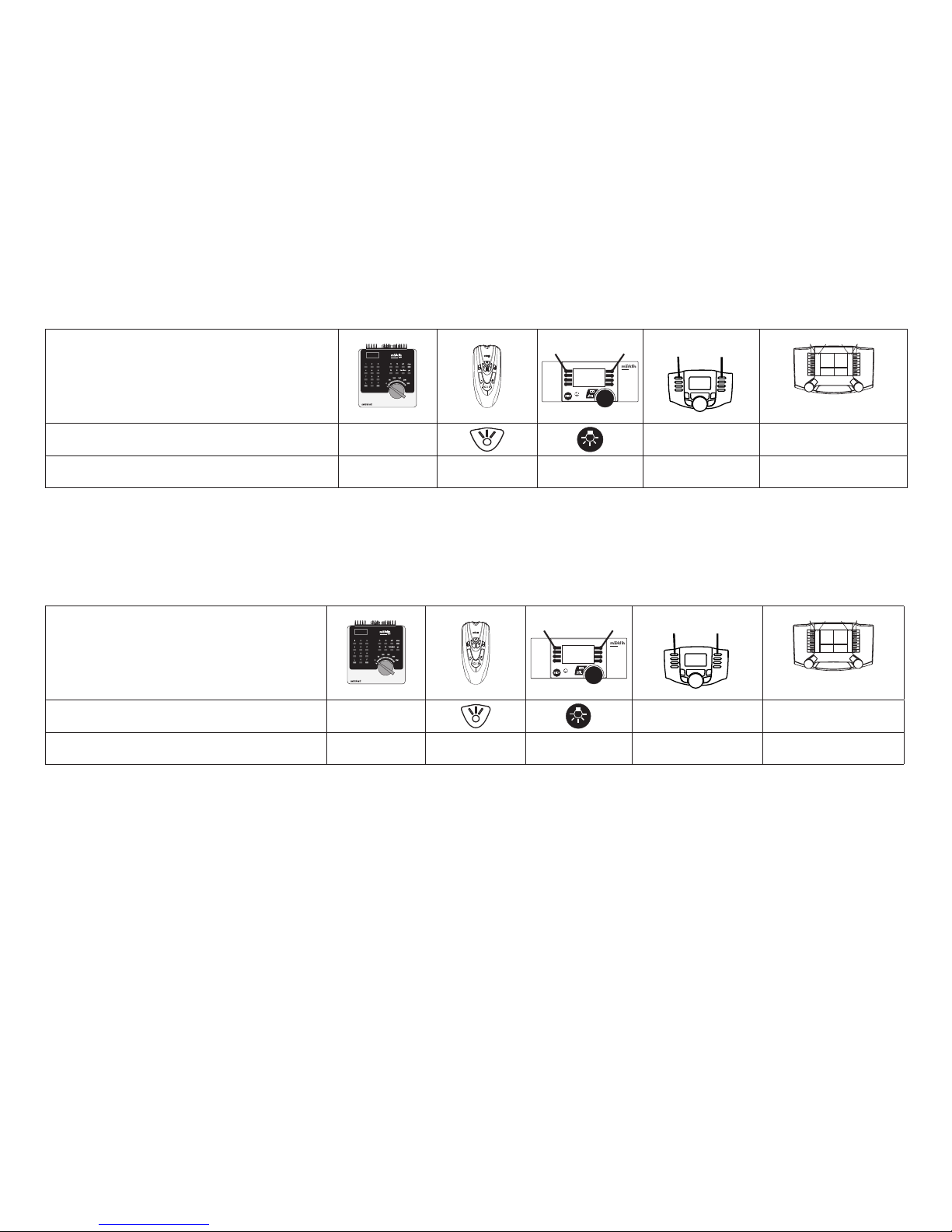

Schaltbare Funktionen
STOP mobile station
systems
15
F0 F4 f0 f8 f0f8
Digital/Systems
Spitzensignal function/off Funktion f0 Funktion f0
ABV, aus f4 Funktion 4 Funktion 4 Funktion f4 Funktion f4
Controllable Functions
STOP mobile station
systems
15
F0 F4 f0 f8 f0f8
Digital/Systems
Headlights function/off Function f0 Function f0
ABV, off f4 Function 4 Function 4 Function f4 Function f4

6
Functions
• Recognitionofthemodeofoperation:automatic.
• Addressesthatcanbeset:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Addresssetatthefactory:24
• Adjustableacceleration/brakingdelay(simultaneous)
(ABV). Adjustable maximum speed.
• Settingthelocomotiveparameters(address,accelerati-
on/brakingdelay,maximumspeed):
with the Control Unit, Mobile Station, Central Station.
• Headlights,changingoverwiththedirectionoftravel.
• Onlythetraincontrolfunctionsandheadlightchangeover
feature are available in analog operation.
• Thelocomotivecannotbeswitchedtooperationfrom
catenary.
Safety Notes
• Thislocomotiveistobeusedonlywithanoperating
systemdesignedforit(MärklinAC,MärklinDelta,
MärklinDigitalorMärklinSystems).
• Useonlyswitchedmodepowersupplyunitsandtransfor-
mers that are designed for your local power system.
• Thislocomotivemustneverbesuppliedwithpowerfrom
more than one transformer.
• Paycloseattentiontothesafetynotesintheinstructions
for your operating system.
• Thefeedertrackmustbeequippedtopreventinter-
ference with radio and television reception, when the
locomotiveistoberuninconventionaloperation.The
74046 interference suppression set is to be used for this
purpose.
• Donotexposethemodeltodirectsunlight,extreme
changes in temperature, or high humidity.
• WARNING! Sharp edges and points required for operation.
Important Notes
• Theoperatinginstructionsandthepackagingareacom-
ponent part of the product and must therefore be kept as
well as transferred along with the product to others.
• PleaseseeyourauthorizedMärklindealerforrepairsor
spare parts.
• Thewarrantycardincludedwiththisproductspecies
the warranty conditions.
• Disposing:www.maerklin.com/en/imprint.html

7
Remarques importantes sur la sécurité
• Lalocomotivenepeutêtremiseenservicequ’avecun
systèmed’exploitationadéquat(MärklinAC,MärklinDelta,
MärklinDigitalouMärklinSystems).
• Utiliseruniquementdesconvertisseursettransforma-
teurs correspondant à la tension du secteur local.
• Lalocomotivenepeutêtrealimentéeencourantquepar
une seule source de courant.
• Veuillezimpérativementrespecterlesremarquessurla
sécuritédécritesdanslemoded’emploidevotresystème
d’exploitation.
• Pourl’exploitationdelalocomotiveenmodeconvention-
nel,lavoiederaccordementdoitêtredéparasitée.Acet
effet,utiliserlesetdedéparasitageréf.74046.Lesetde
déparasitageneconvientpaspourl’exploitationenmode
numérique.
• Nepasexposerlemodèleàunensoleillementdirect,àde
fortes variations de température ou à un taux d‘humidité
important.
• ATTENTION! Pointes et bords coupants lors du fonction-
nement du produit.
Information importante
• Lanoticed‘utilisationetl’emballagefontpartieintégrante
duproduit;ilsdoiventdoncêtreconservéset,lecas
échéant, transmis avec le produit.
• Pourtouteréparationouremplacementdepièces,
adresses-vous à votre détaillant-spécialiste Märklin.
• Garantielégaleetgarantiecontractuelleconformément
aucerticatdegarantieci-joint.
• Elimination:www.maerklin.com/en/imprint.html
Fonctionnement
• Détectiondumoded’exploitation:automatique.
• Adressesdisponibles:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Adresseencodéeenusine:24
• Temporisationd’accélérationetdefreinageréglable(les
2 simultanément) (ABV). Vitesse maximale réglable.
• Réglagedesparamètresdelaloco(adresse,
temporisationaccélér.-freinage,vitessemaximale):
via Control Unit, Mobile Station ou Central Station.
•
Feux de signalisation avec inversion selon sens de marche.
• Enmoded’exploitationanalogique,seuleslesfonctions
relatives à la conduite et à l‘inversion des feux sont
disponibles.
• Lalocomotivenepeutpasêtreexploitéesouscaténaire.

8

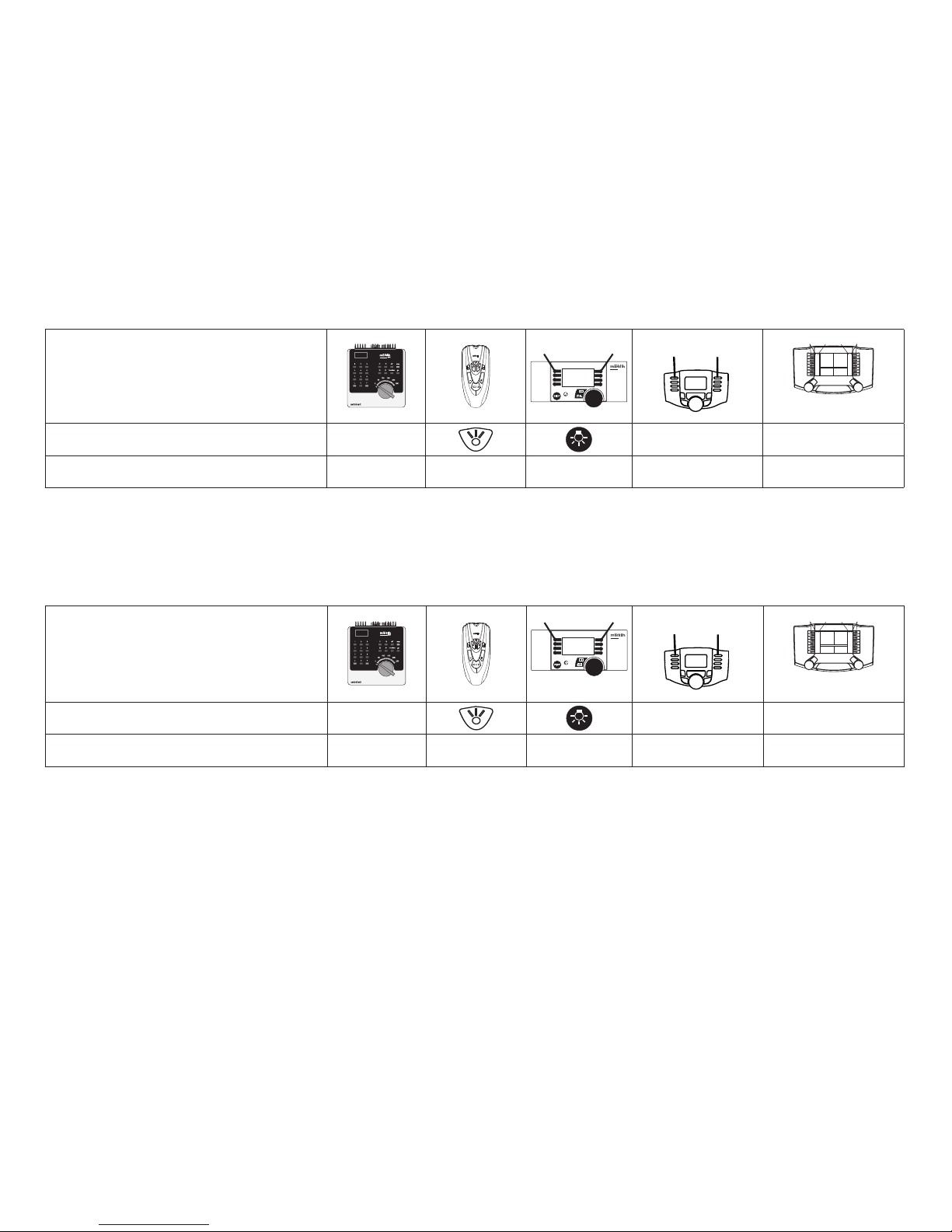

Fonctions commutables
STOP mobile station
systems
15
F0 F4
f0 f8 f0f8
Digital/Systems
Fanal éclairage function/off Fonction f0 Fonction f0
ABV, désactivé f4 Fonction 4 Fonction 4 Fonction f4 Fonction f4
Schakelbare functies
STOP mobile station
systems
15
F0 F4
f0 f8 f0f8
Digital/Systems
Frontsein function/off Functie f0 Functie f0
ABV, uit f4 Functie 4 Functie 4 Functie f4 Functie f4

9
Functies
• Herkenningvanhetbedrijfssysteem:automatisch.
• Instelbareadressen:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Vanafdefabriekingesteld:24
• Instelbareoptrek-/afremvertraging(simultaan)(ABV).
Instelbare maximumsnelheid.
• Instellenvandelocomotiefparameters(adres,optrek-/
afremvertraging,maximumsnelheid):
d.m.v. Control Unit, Mobile Station of Central Station.
• Rijrichtingafhankelijkefrontseinen.
• Inanaloogbedrijfzijnalleenderij-enlichtwissel-functies
beschikbaar.
• Delockannietomgeschakeldwordenopbovenleiding.
Veiligheidsvoorschriften
• Delocmagalleenmeteendaarvoorbestemdbedrijfs-
systeem(MärklinAC,MärklinDelta,Märklindigitaalof
Märklin Systems) gebruikt worden.
• Alleennet-adaptersentransformatorengebruiken
waarvan de aangegeven netspanning overeenkomt met
de netspanning ter plaatse.
• Delocmagnietvanuitmeerdaneenstroomvoorziening
gelijktijdig gevoed worden.
• Leesookaandachtigdeveiligheidsvoorschrifteninde
gebruiksaanwijzing van uw bedrijfssysteem.
• Voorhetconventionelebedrijfmetdelocdientde
aansluitrail te worden ontstoort. Hiervoor dient men de
ontstoor-set 74046 te gebruiken. Voor het digitale bedrijf
is deze ontstoor-set niet geschikt.
• Stelhetmodelnietblootaanindirectezonnestraling,
sterke temperatuurwisselingen of hoge luchtvochtigheid.
• OPGEPAST! Functionele scherpe kanten en punten.
Belangrijke aanwijzing
• Degebruiksaanwijzingendeverpakkingzijneenbe-
standdeel van het product en dienen derhalve bewaard
en meegeleverd te worden bij het doorgeven van het
product.
• VoorreparatieofonderdelenkuntuzichtotuwMärklin
handelaar wenden.
• Vrijwaringengarantieovereenkomstighetbijgevoegde
garantiebewijs.
• Afdanken:www.maerklin.com/en/imprint.html

10
Aviso de seguridad
• Lalocomotorasolamentedebefuncionarenunsistema
decorrientepropio(MärklinAC–MärklinDelta–
MärklinDigitaloMärklinSystems).
• Emplearúnicamentefuentesdealimentaciónconmutadas
ytransformadoresqueseandelatensiónderedlocal.
• Laalimentacióndelalocomotoradeberárealizarse
desde una sola fuente de suminitro.
•
Observe bajo todos los conceptos, las medidas de
seguridad indicadas en las instrucciones de su sistema de
funcionamiento.
• Paraelfuncionamientoconvencionaldelalocomotorade-
bensuprimirselasinterferenciasenlavíadeconexiónde
laalimentación.Paraellodebeemplearseelsetsupresor
de interferencias 74046. El set supresor de interferencias
no es adecuado para el funcionamiento en modo digital.
• Noexponerelmodeloenminiaturaalaradiaciónsolar
directa, a oscilaciones fuertes de temperatura o a una
humedad del aire elevada.
• ¡ATENCIÓN!Esquinasypuntasaladascondicionadasa
lafunción.
Notas importantes
• Lasinstruccionesdeempleoyelembalajeformanparte
íntegra del producto y, por este motivo, deben guardarse y
entregarse junto con el producto en el caso de venderlo o
transmitirlo a otro.
• Parareparacionesorecambioscontacteconsuprovee-
dor Märklin especializado.
• Responsabilidadygarantíaconformealdocumentode
garantía que se adjunta.
• Eliminación:www.maerklin.com/en/imprint.html
Funciones
• Reconocimientodelsistema:automático.
• Códigosdisponibles:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Códigodefábrica:24
• Arranqueyfrenadovariable(simultáneo)(ABV).Veloci-
dad máxima variable.
• Fijarparámetrosdelalocomotora(código,arranquey
frenado,velocidadmáxima):
por el Control Unit, Mobile Station o Central Station.
• Farosfrontalesdependendientesdelsentidodemarcha.
• Enfuncionamientoenmodoanalógicoestándisponibles
únicamentelasfuncionesdetracciónydealternanciade
luces.
• Lalocomotoranopuedeconmutarseafuncionamiento
conalimentacióndesdecatenaria.

11
Funciones posibles
STOP mobile station
systems
15
F0 F4
f0 f8 f0f8
Digital/Systems
Señal de cabeza function/off Funciónf0 Funciónf0
ABV, apagado f4 Función4 Función4 Funciónf4 Funciónf4
Funzioni commutabili
STOP mobile station
systems
15
F0 F4
f0 f8 f0f8
Digital/Systems
Segnale di testa function/off Funzione f0 Funzione f0
ABV, spento f4 Funzione 4 Funzione 4 Funzione f4 Funzione f4

12
• Prestazionidigaranziaegaranziainconformità
all’acclusocerticatodigaranzia.
• Smaltimento:www.maerklin.com/en/imprint.html
Funzioni
• Riconoscimentodeltipodifunzionamento:automatico.
• Indirizziimpostabili:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Indirizzodifabbrica:24
• Ritardodiavviamento/frenaturamodicabile(simultanea-
mente)(ABV).Velocitàmassimamodicabile.
• Regolazionedeiparametridellalocomotiva(indirizzo,ri-
tardodiavviamento/frenatura,velocitàmassima):tramite
Control Unit, Mobile Station oppure Central Station.
• Illuminazioneditestadipendentedalladirezionedimarcia.
• Nelfunzionamentoanalogicosihannoadisposizionesola-
mente le funzioni di marcia e di commutazione dei fanali.
• Talelocomotivanonècommutabilealfunzionamentocon
la linea aerea.
Avvertenze per la sicurezza
• Talelocomotivadeveessereimpiegatasoltantoconun
sistema di funzionamento adeguato per questa (Märklin AC,
MärklinDelta,MärklinDigitaloppureMärklinSystems).
• Impiegaresoltantoalimentatori“switching“etrasforma-
tori che corrispondono alla Vostra tensione di rete locale.
• Lalocomotivanondevevenirealimentatanellostesso
tempo con più di una sorgente di potenza.
• Vogliateprestareassolutamenteattenzionealleavverten-
ze di sicurezza nelle istruzioni di impiego per il Vostro
sistema di funzionamento.
• Perilfunzionamentotradizionaledellalocomotivailbinariodi
alimentazione deve essere protetto dai disturbi. A tale scopo
sideveimpiegareilcorredoantidisturbi74046.Talecorredo
antidisturbinonèadattoperilfunzionamentoDigital.
• Non esponete tale modello ad alcun irraggiamento solare
diretto, a forti escursioni di temperatura oppure a elevata
umiditàdell’aria.
• AVVERTENZA! Per motivi funzionali i bordi e le punte sono
spigolosi.
Avvertenze importanti
• Leistruzionidiimpiegoel‘imballagiocostituisconouncom-
ponente sostanziale del prodotto e devono pertanto venire
conservati nonché consegnati insieme in caso di ulteriore
cessione del prodotto.
• Perleriparazioniolepartidiricambio,contrattareil
rivenditore Märklin.

13
Funktioner
• Driftsättetigenkännsautomatiskt.
• Inställbaraadresser:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Adressfråntillverkaren:24
• Acceleration/bromsfördröjning(simultant)kanändras
(ABV).Toppfartkanändras.
• Inställningavlokparametrar(Adress,acceleration/
bromsfördröjning,toppfart):
Via Control Unit, Mobile Station eller Central Station.
• Körriktningsberoendefrontbelysning.
• Vidanalogkörningärendastdenautomatiskaljusväx-
lingsfunktionen tillgänglig.
• Loketkaninteställasomtilleldriftviakontaktledning/
luftledning.
Säkerhetsanvisningar
• Loketfårendastkörasmedettdärtillavsettdriftsystem
(MärklinAC,MärklinDelta,MärklinDigitaleller
Märklin Systems).
• Användendastnätadaptrarochtransformatoreranpas-
sade för det lokala elnätet.
• Loketfårintesamtidigtförsörjasavmeränenkraftkälla.
• Beaktaalltidsäkerhetsanvisningarnaibruksanvisningen
som hör till respektive driftsystemet.
• Närmotorvagnenslokdelskakörasmedkonventionell/
analogdriftmåsteanlutningsskenanvaraavstörd.Till
detta använder man anslutningsgarnityr 74046 med av-
störning och överbelastningsskydd. Avstörningsskyddet
får inte användas vid digital körning.
• Modellenfårinteutsättasfördirektsolljus,häftigatem-
peraturväxlingar eller hög luftfuktighet.
• VARNING! Funktionsbetingade vassa kanter och spetsar.
Viktig information
• Bruksanvisningenochförpackningenärendelav
produkten och måste därför sparas och alltid medfölja
produkten.
• KontaktadinMärklinfackhandlareförreparationeroch
reservdelar.
• Garantivillkorframgåravbifogadegarantibevis.
• Hanteringsomavfall:www.maerklin.com/en/imprint.html

14
Kopplingsbara funktioner
STOP mobile station
systems
15
F0 F4
f0 f8 f0f8
Digital/Systems
Frontstrålkastare function/off Funktion f0 Funktion f0
ABV, från f4 Funktion 4 Funktion 4 Funktion f4 Funktion f4
Styrbare funktioner STOP mobile station
systems
15
F0 F4 f0 f8 f0f8
Digital/Systems
Frontsignal function/off Funktion f0 Funktion f0
ABV, fra f4 Funktion 4 Funktion 4 Funktion f4 Funktion f4

15
Funktioner
• Registreringafdriftsarten:automatisk.
• Indstilleligeadresser:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Adresseabfabrik:24
• Indstilleligkørsels-/bremseforsinkelse(simultan)(ABV).
Indstillelig maksimalhastighed.
• Indstillingaflokomotivparametrene(adresse,kørsels-/
bremseforsinkelse,maksimalhastighed):
Via Control Unit, Mobile Station eller Central Station.
• Køreretningsafhængigfrontbelysning.
• Ianalogdrifterdetkunkøre-oglysskiftefunktionerne,der
er tilgængelige.
• Lokomotivetkanikkeomskiftestildriftviakøreledning.
Vink om sikkerhed
• Lokomotivetmåkunbrugesmedetdriftssystem(Märklin
AC,MärklinDelta,MärklinDigitalellerMärklinSystems),
der er beregnet dertil.
• AnvendkunDC-DC-omformereogtransformatorer,der
passer til den lokale netspænding.
• Lokomotivetmåikkeforsynesframereendénstrømkilde
ad gangen.
• Værunderalleomstændighederopmærksompådevink
omsikkerhed,somndesibrugsanvisningenforDeres
driftssystem.
• Vedkonventioneldriftaflokomotivetskaltilslutningssporet
støjdæmpes.Dertilskalanvendesstøjdæmpningssættet
74046.Støjdæmpningssætteterikkeegnettildigitaldrift.
• Modellenmåikkeudsættesfordirektesollys,storetempe-
raturudsvingellerhøjluftfugtighed.
• ADVARSEL! Skarpe kanter og spidser pga. funktionen.
Vigtige bemærkninger
• Betjeningsvejledningogemballagehørertilproduktetog
skalderforgemmesogmedfølge,hvisproduktetgives
videre til andre.
• ForreparationellerreservedelebedesDehenvendeDem
tilDeresMärklinforhandler.
• Garantiifølgevedlagtegarantibevis.
• Bortskafning:www.maerklin.com/en/imprint.html

16
CV (Parameter) • CV (Parameter) • CV (Paramètre) •
CV (Parameter) • CV (Parámetro) • CV (Parametro) •
CV (Parameter) • CV (Parameter)
CV-Nr.
Wert • Value •
Valeur • Waarde •
Valor • Valore •
Värde • Værdi
Adresse•Address•Adresse•Adres•
Código•Indrizzo•Adress•Adresse 01 01 - (80)*255
Anfahr-/Bremsverzögerung•Acceleration-/BrakingDelay•
Temporisationaccélération/defreinage•Optrek-/Afremvertraging•
Regulaciónarranque/Frenadolento•Ritardodiavviamento/frenatura•
Igångsättningsreglering/Bromsfördröjning•Kørsels-/Bremseforsinkelse
03 01 - 31
Höchstgeschwindigkeit•Maximumspeed•
Vitessemaximale•Maximumsneilheid•Velocidadmáxima•
Velocitàmassima•Toppfart•Maksimalhastighed 05 01 - 63
RückstellenaufSerienwerte•Resettoseriesvalue•
Remettreauxvaleursdesérie•Terugzettennaarserie-instellingen•
Restablecerlosvaloresdeserie•Ripristinaresuivaloridiserie•
Återställatillstandardvärden•Tibagestiltilserieværdien
08 08
* () Control Unit 6021/Mobile Station 60651/60652

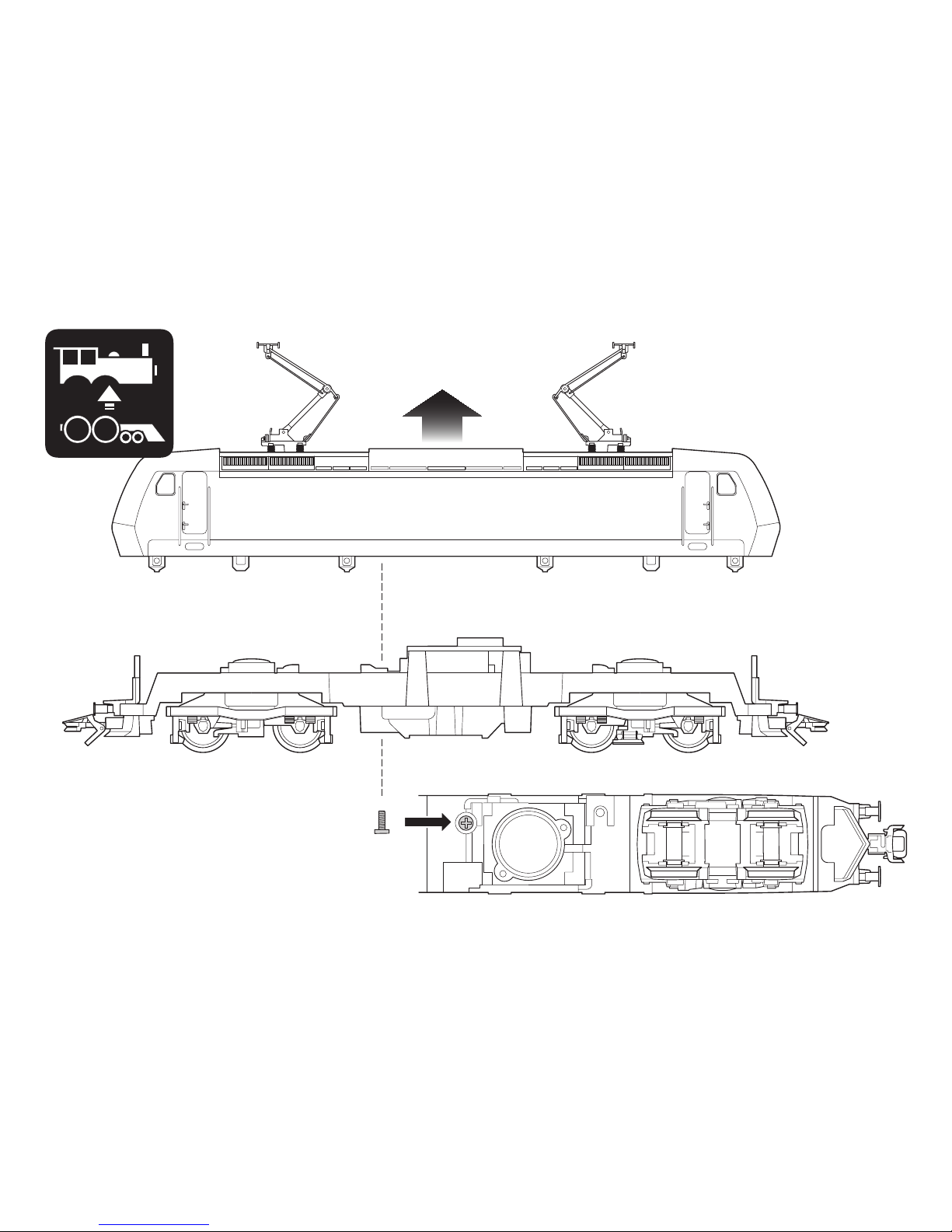

17

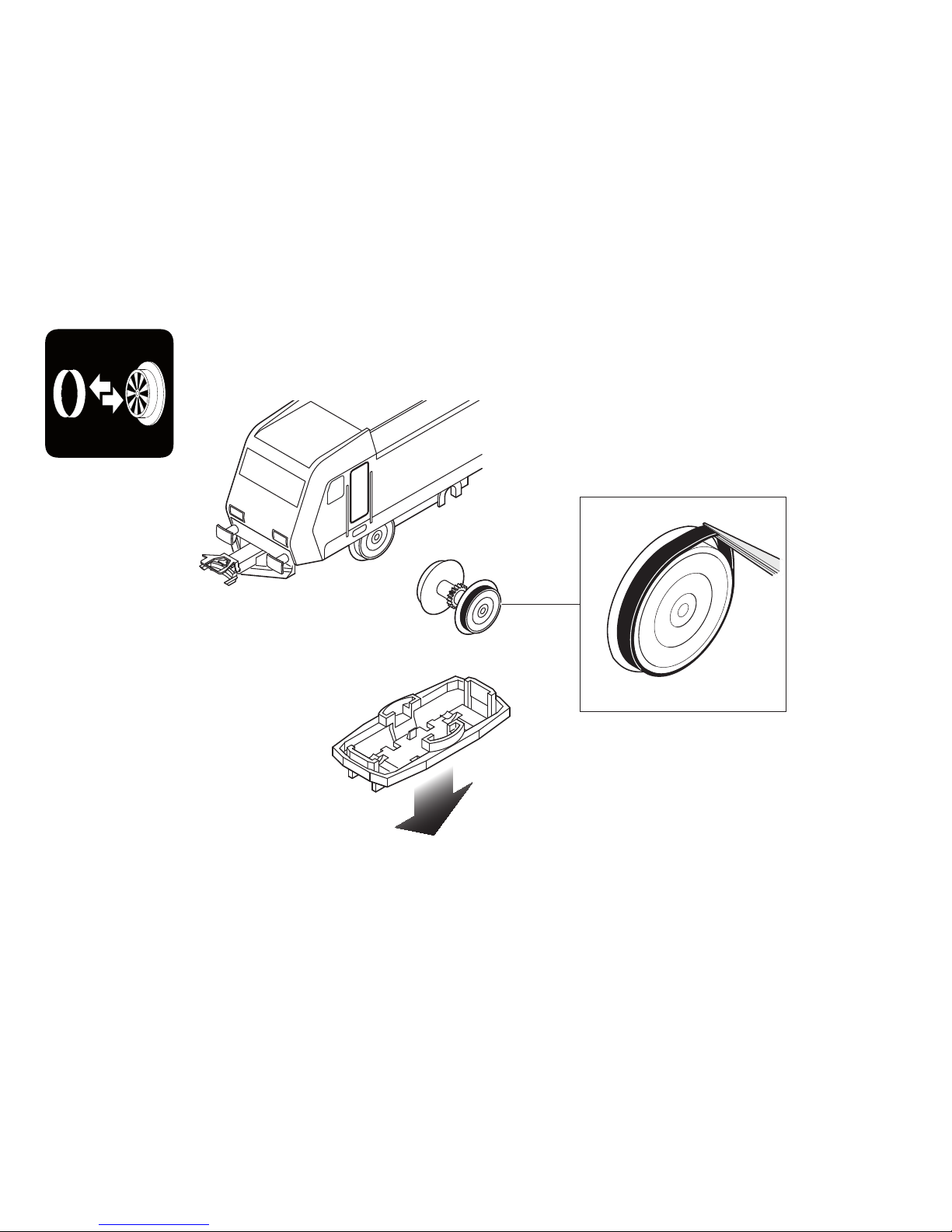

18

19

20
