marklin 37571 User manual

Modell der BR 103.1
37571
2
103 137-6
AEG
1
KRUPP
BD Frankfurt/M
Bw 1 Frankfurt/M
Gew. Lok:
R+E
R+E
P+E
R
P
G
116 t
250 t
235 t
190 t
150 t
100 t
85 t
Br.
Gew.

Information about the PrototypeInformation zum Vorbild
2
Als neues Paradepferd von der Deutschen Bundesbahn
wurde 1965 bei der internationalen Verkehrsausstellung
in München die neukonstruierte Baureihe E 03 der Öffent-
lichkeit präsentiert. Mit einer Höchstgeschwindigkeit von
200 km/h ermöglichte diese Schnellzuglokomotive eine
schnellere Taktverbindung für die damals vorhandenen
TEE-Verbindungen bzw. für das im Aufbau befindliche
Inter-City – Netz.
Der markanteste Unterschied zwischen der Vorserien und
der Serienausführung der E 03 sind die Anzahl der seitli-
chen Lüftungsgitter. Während die spätere Serienversion
10 dieser Elemente pro Seite besitzt, waren die ersten
Modelle nur mit 5 Lüftungsgitter bestückt.
Die Dauerleistung der Serienlokomotiven lag bei 7740 kW,
die fahrplanmäßige Höchstgeschwindigkeit bei 200 km/h.
Bei dieser Geschwindigkeit wirbelten die Lokomotiven
Schottersteine und Schneeklumpen auf. Eis lagerte sich
hinter den Frontschürzen unterhalb der Pufferbohle ab
und so wurden an allen BR 103 ab 1982 die Frontschür-
zen aus Sicherheitsgründen entfernt.
Ab 1987 wurde die neue Farbgebung der DB-Fahzeuge
auch bei den BR 103 angewandt, so dass nach und nach
das für IC-Fahrzeuge beige-rote Design gegen die
orientrote Farbgebung mit weißer Stirnfläche getauscht
wurde.
The newly designed class E 03 was presented in 1965 to
the public at the International Transportation Exhibition in
Munich as the new flagship for the German Federal Rail-
road. With a maximum speed of 200 km/h / 125 mph this
passenger train locomotive made it possible to have a
faster regularly scheduled service for the TEE connections
that time and for the Inter-City network that was in the
process of being set up.
The most striking difference between the pre-production
and the regular production versions of the E 03 are the
number of vents on the sides. While the later production
version has 10 of these vent grills per side, the first mo-
dels were only equipped with 5 vent grills per side.
The continuous power output on the regular production
locomotives was 7,740 kilowatts / 10,379 horsepower,
and the maximum speed for regular schedules was 200
km/h / 125 mph.
At this speed the locomotives kicked up ballast and
clumps of snow. Ice lodged behind the end skirting below
the buffer beam, so the end skirting on all class 103 loco-
motives was removed from 1982 on for safety reasons.
The new paint scheme for DB motive power was also
applied to the class 103 starting in 1987, so that the bei-
ge/red paint scheme for IC motive power was gradually
replaced by the orient red paint scheme with a white area
at the ends of the locomotives.

Informations concernant la locomotive réele Informatie van het voorbeeld
3
Le nouveau cheval de trait de la Deutsche Bundesbahn,
la locomotive série E 03, a été présentée au public
en 1965 lors de la Foire Internationale du Transport à
Munich. Capable de rouler à 200 km/h, cette locomoti-
ve pour trains de voyageurs permettait d’accélérer les
cadences des liaisons TEE de l’époque ou du réseau
InterCity en cours d’établissement.
La différence la plus marquante entre la présérie et la
série définitive de E 03 résidait dans le nombre de grilles
d’aération latérales. Les premiers modèles ne possédai-
ent que 5 grilles de chaque côté tandis que les machines
de la série définitive en comportaient 10.
La puissance nominale continue des locomotives de série
était de 7740 kW, la vitesse maximale réglementaire de
200 km/h.
A cette vitesse, les locomotives faisaient voler pierres de
ballast et mottes de neige. De la glace se logeait derrière
les tabliers frontaux sous la traverse tampon et c’est ainsi
qu’à partir de 1982, les tabliers frontaux furent démontés
sur toutes les BR 103 par mesure de sécurité.
A partir de 1987, la nouvelle livrée des véhicules de la DB
fut appliquée également aux BR 103, de telle sorte que le
design beige-rouge pour les véhicules IC fut progressive-
ment échangé contre la livrée rouge orient à face frontale
blanche.
Als het nieuwe paradepaard van de Deutsche Bundes-
bahn, zo werd in 1965 op de internationale verkeersten-
toonstelling in München, de nieuwe serie E 03 aan het
publiek getoond. Met een maximumsnelheid van 200
km/h maakte deze sneltrein locomotief kortere reistijden
mogelijk op de toen bestaande TEE-verbindingen en het
in opbouw zijnde intercity-net.
Het markante onderscheid tussen de voorserie en de
serie E 03 locomotieven is het aantal luchtroosters aan
de zijkant. Terwijl de serie-uitvoering 10 van deze roosters
aan elke zijkant heeft, waren de eerste modellen met
slechts 5 luchtroosters uitgevoerd.
Het continu vermogen van de serielocomotieven was
7740 kW, de maximumsnelheid in de dienstregeling
200 km/h.
Bij deze snelheid wervelden de locomotieven ballastste-
nen en sneeuwklompen op. Achter de frontbeplating,
onder de bufferbalken vormde zich een ijsafzetting. Om
die reden werd vanaf 1982 bij alle BR 103 de frontbepla-
ting verwijderd.
Vanaf 1987 werden de nieuwe huisstijlkleuren van de
DB-voertuigen ook bij de BR-103 gebruikt. Hiermee
werd stap voor stap het beige-rode IC-voertuigen design
ingeruild voor de oriënt-rode kleur met een wit vlak op het
front van de loc.

4
Sicherheitshinweise
• Die Lok darf nur mit einem dafür bestimmten Betriebs-
system (Märklin Wechselstrom-Transformator 6647,
Märklin Delta, Märklin Digital oder Märklin Systems)
eingesetzt werden.
Nur Transformatoren verwenden, die Ihrer örtlichen
Netzspannun entsprechen.
Keinesfalls Transformatoren für eine Netzspannung
von 220 V bzw. 110 V einsetzen.
• Die Lok darf nur aus einer Leistungsquelle gleichzeitig
versorgt werden.
• Beachten Sie unbedingt die Sicherheitshinweise in der
Gebrauchsanleitung zu Ihrem Betriebssystem.
• Für den konventionellen Betrieb der Lok muss das
Anschlussgleis entstört werden. Dazu ist das Entstörset
74046 zu verwenden. Für Digitalbetrieb ist das Entstör-
set nicht geeignet.
Die bei normalem Betrieb anfallenden Wartungsarbeiten
sind nachfolgend beschrieben. Für Reparaturen oder
Ersatzteile wenden Sie sich bitte an Ihren Märklin-Fach-
händler.
Jegliche Garantie-, Gewährleistungs- und Schadensersatzan-
sprüche sind ausgeschlossen, wenn in Märklin-Produkten nicht
von Märklin freigegebene Fremdteile eingebaut werden und /
oder Märklin-Produkte umgebaut werden und die eingebauten
Fremdteile bzw. der Umbau für sodann aufgetretene Mängel und
/ oder Schäden ursächlich war. Die Darlegungs- und Beweislast
dafür, dass der Einbau von Fremdteilen oder der Umbau in bzw.
von Märklin-Produkten für aufgetretene Mängel und / oder Schäden
nicht ursächlich war, trägt die für den Ein- und / oder Umbau ver-
antwortliche Person und / oder Firma bzw. der Kunde.
!
Funktionen
• Mögliche Betriebssysteme:
Märklin Transformer 6647, Märklin Delta,
Märklin Digital, Märklin Systems.
• Erkennung der Betriebsart: automatisch.
• Einstellbare Adresse (Control Unit): 01 – 80.
Adresse ab Werk: 03
• Mfx-Technologie für Mobile Station / Central Station.
Name ab Werk: BR 103 193-9
• Fahrtrichtungsabhängiger Wechsel des Spitzensignals
• Veränderbare Anfahr/Bremsverzögerung (ABV).
• Veränderbare Höchstgeschwindigkeit.
• Einstellen der Lokparameter elektronisch über
Control Unit, Mobile Station oder Central Station.

5

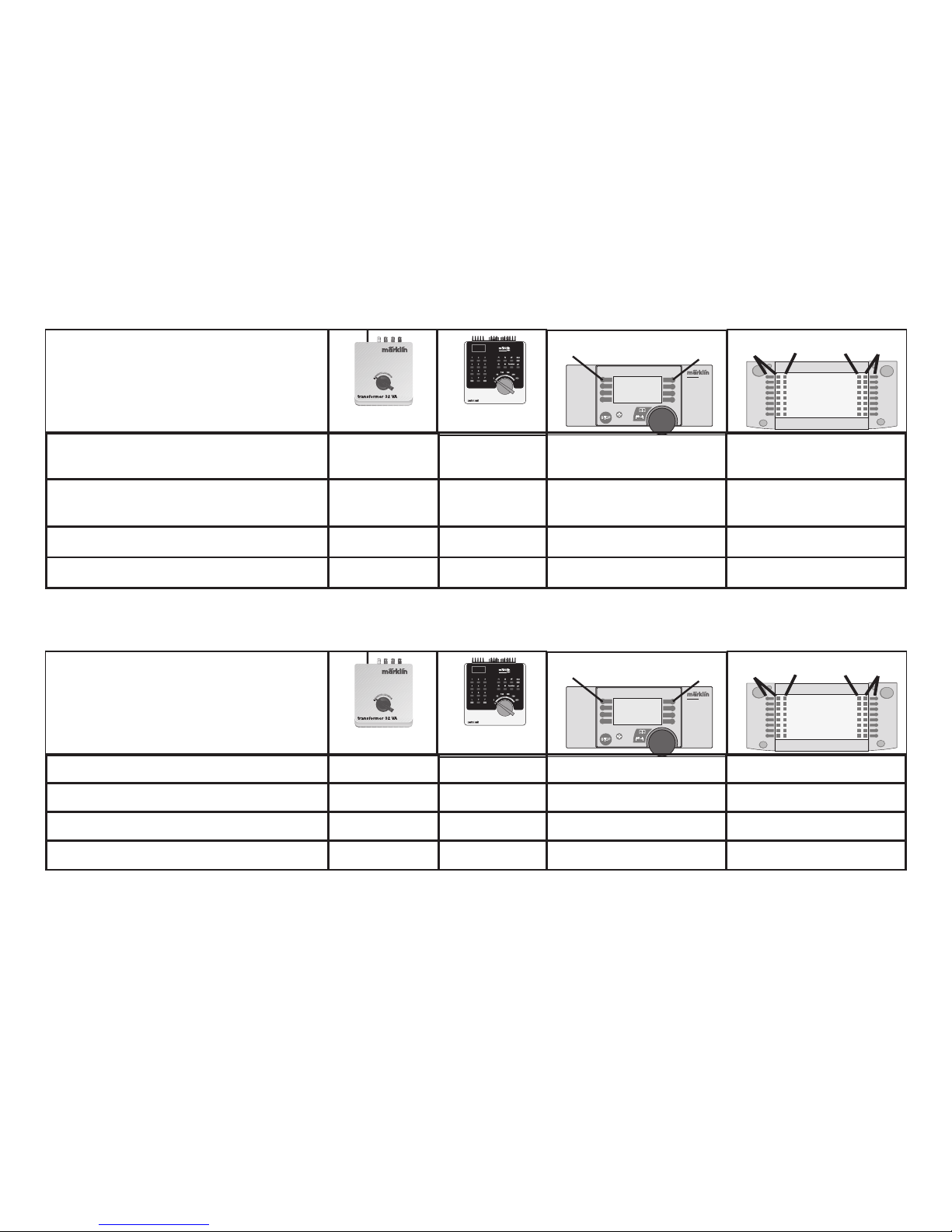

Schaltbare Funktionen
6647 6021
STOP mobile station
systems
15
60652
central
station
60212
f0 f0f8
f8
Spitzensignal Dauernd ein function + off Licht-Taste Taste f0 mit Symbol
Maschinenraumbeleuchtung ein Dauernd ein f1 Taste 1 mit Symbol Taste f1 mit Symbol
Geräusch: Signalhorn — f3 Taste 6 mit Symbol Taste f3 mit Symbol
Rangiergang (nur ABV) — f4 Taste 4 mit Symbol Taste f4 mit Symbol
Controllable Functions
STOP mobile station
systems
15
60652
central
station
60212
f0 f0f8
f8
Headlights/marker lights Continuously on function + off Headlight button Button f0 with symbol
Engine room lighting on Continuously on f1 Button 1 with symbol Button f1 with symbol
Sound: horn — f3 Button 6 with symbol Button f3 with symbol
Switching range (only ABV) — f4 Button 4 with symbol Button f4 with symbol
6647 6021

6
Safety Warnings
• This locomotive is to be used only with an operating
system designed for it (Märklin 6646/6647 AC transfor-
mer, Märklin Delta, Märklin Digital or Märklin Systems).
Use only transformers rated for your local hosehold
power.
Do not under any circumstances use transformers
rated for 220 volts or 110 volts
• This locomotive must never be supplied with power
from more than one transformer.
• Pay close attention to the safety warnings in the
instructions for your operating system.
• The feeder track must be equipped to prevent inter-
ference with radio and television reception, when the
locomotive is to be run in conventional operation. The
74046 interference suppression set is to be used for this
purpose.
The maintenance work necessary with normal operation
of this locomotive is described below. Please see your
authorized Märklin dealer for repairs or spare parts.
No warranty or damage claims shall be accepted in those cases
where parts neither manufactured nor approved by Märklin have
been installed in Märklin products or where Märklin products have
been converted in such a way that the non-Märklin parts or the
conversion were causal to the defects and / or damage arising. The
burden of presenting evidence and the burden of proof thereof,
that the installation of non-Märklin parts or the conversion in or of
Märklin products was not causal to the defects and / or damage
arising, is borne by the person and / or company responsible for
the installation and / or conversion, or by the customer.
Function
• Possible operating systems:
6646/6647 Märklin Transformer, Märklin Delta, Märklin
Digital, Märklin Systems.
• Recognition of the mode of operation: automatic.
• Addresses that can be set (Control Unit): 01 – 80.
Address set at the factory: 03
• Mfx technology for the Mobile Station / Central Station.
Name set at the factory: BR 103 193-9
• Headlights change over with the direction of travel.
• Adjustable acceleration/Braking delay (ABV).
• Adjustable maximum speed.
• Setting the locomotive parameters electronically with
the Control Unit, Mobile Station or Central Station.
!

7
Remarques importantes sur la sécurité
• La locomotive ne peut être mise en service qu’avec
un système d’exploitation adéquat (Märklin courant
alternatif - transformateur 6647, Märklin Delta,
Märklin Digital ou Märklin Systems).
Utilisez uniquement des transformateurs correspon-
dant à la tension secteur locale.
Bon courage en aucun cas des transformateurs
pour une tension secteur de 220 V, respectivement
110 V.
• La locomotive ne peut être alimentée en courant que
par une seule source de courant.
• Veuillez impérativement respecter les remarques sur
la sécurité décrites dans le mode d’emploi en ce qui
concerne le système d’exploitation.
• Pour l’exploitation de la locomotive en mode conven-
tionnel, la voie de raccordement doit être déparasitée.
A cet effet, utiliser le set de déparasitage réf. 74046. Le
set de déparasitage ne convient pas pour l’exploitation
en mode numérique.
Les travaux d‘entretien occasionnels à effectuer en
exploitation normale sont décrits plus loin. Pour toute
réparation ou remplacement de pièces, adressez vous à
votre détaillant-spécialiste Märklin.
!
Fonction
• Systèmes d’exploitation possibles:
Märklin Transformer 6647, Märklin Delta,
Märklin Digital, Märklin Systems.
• Détection du mode d’exploitation: automatique.
• Adresses réglables (Control Unit): 01 – 80.
Adresse encodée en usine: 03
• Technologie mfx pour Mobile Station / Central Station.
Nom en codee en usine:BR 103 193-9
• Inversion du fanal en fonction du sens de marche
• Temporisation d’accélération/de freinage réglable (ABV).
• Vitesse maximale réglable.
• Réglage des paramètres de la loco électroniquement
à l’aide de la Control Unit, de la Mobile Station ou de la
Central Station.
Tout recours à une garantie commerciale ou contractuelle ou à
une demande de dommages-intérêt est exclu si des pièces non
autorisées par Märklin sont intégrées dans les produits Märklin
et / ou si les produits Märklin sont transformés et que les pièces
d’autres fabricants montées ou la transformation constituent la
cause des défauts et / ou dommages apparus. C’est à la personne
et / ou la société responsable du montage / de la transformation
ou au client qu’incombe la charge de prouver que le montage des
pièces d’autres fabricants sur des produits Märklin ou la transfor-
mation des produits Märklin n’est pas à l’origine des défauts et ou
dommages apparus.

8
Fonctions commutables
STOP mobile station
systems
15
60652
central
station
60212
f0 f0f8
f8
Fanal éclairage Permanence function + off Touche Lumière Touche f0 avec symbole
Eclairage de la salle des machines activé Permanence f1 Touche 1 avec symbole Touche f1 avec symbole
Bruitage : Trompe - f3 Touche 6 avec symbole Touche f3 avec symbole
Vitesse de manœuvre (seulement ABV) - f4 Touche 4 avec symbole Touche f4 avec symbole
6647 6021
Schakelbare functies
STOP mobile station
systems
15
60652
central
station
60212
f0 f0f8
f8
Frontsein continu aan functie + off verlichtingstoets Toets f0 met symbool
Verlichting machineruimte aan continu aan f1 Toets 1 met symbool Toets f1 met symbool
Geluid: signaalhoorn - f3 Toets 6 met symbool Toets f3 met symbool
Rangeerstand (alleen optrek- afremvertr.) - f4 Toets 4 met symbool Toets f4 met symbool
6647 6021

9
Veiligheidsvoorschriften
• De loc mag alleen met een daarvoor bestemd bedrjfs-
systeem (Märklin wisselstroom transformator 6647,
Märklin Delta, Märklin digitaal of Märklin Systems)
gebruikt worden.
Alleen transformatoren gebruiken die geschikt zijn
voor de bij u geldende netspanning.
In geen geval transformatoren voor een netspanning
van 220 V dan wel 110 V gebruiken.
• De loc mag niet vanuit meer dan één stroomvoorziening
gelijktijdig gevoed worden.
• Lees ook aandachtig de veiligheidsvoorschriften in de
gebruiksaanwijzing van uw bedrijfssysteem.
• Voor het conventionele bedrijf met de loc dient de
aansluitrail te worden ontstoort. Hiervoor dient men
de ontstoor-set 74046 te gebruiken. Voor het digitale
bedrijf is deze ontstoor-set niet geschikt.
De in het normale bedrijf voorkomende onderhoudswerk-
zaamheden zijn verderop beschreven. Voor reparatie of
onderdelen kunt u zich tot uw Märklin winkelier wenden.
Elke aanspraak op garantie en schadevergoeding is uitgesloten,
wanneer in Märklin-producten niet door Märklin vrijgegeven vreem-
de onderdelen ingebouwd en / of Märklin-producten omgebouwd
worden en de ingebouwde vreemde onderdelen resp. de ombouw
oorzaak van nadien opgetreden defecten en / of schade was. De
aantoonplicht en de bewijslijst daaromtrent, dat de inbouw van
vreemde onderdelen in Märklin-producten of de ombouw van
Märklin-producten niet de oorzaak van opgetreden defecten en /
of schade is geweest, berust bij de voor de inbouw en/of ombouw
verantwoordelijke persoon en / of firma danwel bij de klant.
!
Werking
• Mogelijke bedrijfssystemen:
Märklin Transformer 6647, Märklin Delta,
Märklin Digital, Märklin Systems.
• Herkenning van het bedrijfssysteem: automatisch.
• Instelbaar adres (Control Unit): 01 – 80.
Van af de fabriek: 03
• Mfx-technologie voor het Mobile Station / Central Station.
Naam af de fabriek: BR 103 193-9
• Rijrichtingafhankelijke frontseinverlichting.
• Instelbare optrekvertraging/afremvertraging (ABV).
• Instelbare maximumsnelheid.
• Elektronische instelling van de locomotiefparameters via
de Control Unit, Mobile Station of Central Station.

10
Aviso de seguridad
• La locomotora solamente debe funcionar en un sistema
de corriente propio (Märklin corriente alterna – transfor-
mador 6647 – Märklin Delta – Märklin Digital o Märklin
Systems).
Utilizar únicamente transformadores que correspon-
dan a la tensión de red local.
En ningún caso utilizar transformadores para una
tensión de red de 220 V o bien 110 V.
• La locomotora no deberá recibir corriente eléctrica mas
que de un solo punto de abasto.
• Observe bajo todos los conceptos, las medidas de
seguridad indicadas en las instrucciones de su sistema
de funcionamiento.
•Para el funcionamiento convencional de la locomotora
deben suprimirse las interferencias en la vía de conexi-
ón de la alimentación. Para ello debe emplearse el set
supresor de interferencias 74046. El set supresor de
interferencias no es adecuado para el funcionamiento
en modo digital.
Los trabajos de mantenimiento normales están descritos
a continuación. Para reparaciones o recambios contacte
con su proveedor Märklin especializado.
Función
• Sistemas operativos posibles:
Märklin transformador 6647, Märklin Delta,
Märklin Digital, Märklin Systems.
• Reconocimiento del sistema: automático.
• Dirección ajustable (Control Unit): 01 – 80.
Código de fábrica: 03
• Tecnología mfx para la Mobile Station / Central Station.
Nombre de fabrica: BR 103 193-9
• Alternancia de la señal de cabeza (faros frontales) en
unción del sentido de la marcha
• Arranque/Frenado lento variable (ABV).
• Velocidad máxima variable.
• Fijar parámetros de la locomotora electrónicamente por
el Control Unit, Mobile Station o Central Station.
Se excluye todo derecho de garantía, prestación de garantía e
indemnización sobre aquellos productos Märklin en los que se hu-
bieran montado piezas ajenas no autorizadas por Märklin y/o sobre
aquellos productos Märklin que hayan sido modificados cuando la
piezas ajenas montadas o la modificación sean las causas de los
desperfectos y/o daños posteriormente surgidos. La persona y/o
empresa o el cliente responsable del montaje o modificación será
el responsable de probar y alegar que el montaje de piezas ajenas
o la modificación en/de productos Märklin no son las causas de los
desperfectos y/o daños surgidos.
!

11
Funciones posibles
STOP mobile station
systems
15
60652
central
station
60212
f0 f0f8
f8
Señal de cabeza
Encendida perman.
function + off Tecla luminosa Tecla f0 con símbolo
Illuminación de la sala de máquinas
encendida
Encendida perman.
f1 Tecla 1 con símbolo Tecla f1 con símbolo
Ruido:bocina de aviso - f3 Tecla 6 con símbolo Tecla f3 con símbolo
Marcha de maniobras (sólo ABV) - f4 Tecla 4 con símbolo Tecla f4 con símbolo
6647 6021
Funzioni commutabili
STOP mobile station
systems
15
60652
central
station
60212
f0 f0f8
f8
Segnale di testa
Acceso in permanenza function + off Tasto delle luci Tasto f0 con simbolo
Illuminazione del comparto macchi-
nari accesa
Acceso in permanenza f1 Tasto 1 con simbolo Tasto f1 con simbolo
Rumore: Tromba di segnalazione - f3 Tasto 6 con simbolo Tasto f3 con simbolo
Andatura da manovra (solo ABV) - f4 Tasto 4 con simbolo Tasto f4 con simbolo
6647 6021

12
Avvertenze per la sicurezza
• Tale locomotiva deve essere impiegata soltanto con un
sistema di funzionamento adeguato per questa (tras-
formatore per corrente alternata Märklin 6647, Märklin
Delta, Märklin Digital oppure Märklin Systems).
Impiegare solamente dei trasformatori che corris-
pondono alle loro tensioni di rete locali.
Non si impieghino in nessun caso dei trasformatori
per una tensione di rete di 220 V o rispettivamente
110 V.
• La locomotiva non deve venire alimentata nello stesso
tempo con più di una sorgente di potenza.
• Vogliate prestare assolutamente attenzione alle avver-
tenze di sicurezza nelle istruzioni di impiego per il Vostro
sistema di funzionamento.
• Per il funzionamento tradizionale della locomotiva il bi-
nario di alimentazione deve essere protetto dai disturbi.
A tale scopo si deve impiegare il corredo antidisturbi
74046. Tale corredo antidisturbi non è adatto per il
funzionamento Digital.
Le operazioni di manutenzione che si verificano nel
normale funzionamento sono descritte nel seguito. Per
riparazioni o parti di ricambio Vi preghiamo di rivolgerVi al
Vostro rivenditore specialista Märklin.
!
Funzionamento
• Possibili sistemi di funzionamento:
Märklin Transformer 6647, Märklin Delta,
Märklin Digital, Märklin Systems.
• Riconoscimento del tipo di funzionamento:automatico.
• Indirizzi impostabili (Control Unit): 01 – 80.
Indirizzo di fabbrica: 03
•Tecnologia mfx per Mobile Station / Central Station.
Nome di fabrica: BR 103 193-9
• Commutazione del segnale di testa dipendente dalla
direzione di marcia
• Ritardo di avviamento/di frenatura modificabile (ABV).
• Velocità massima modificabile.
• Regolazione dei parametri della locomotiva elettroni-
camente tramite Control Unit, Mobile Station oppure
Central Station.
Märklin non fornisce alcuna garanzia, assicurazione e risarcimento-
danni in caso di montaggio sui prodotti Märklin di componenti non
espressamente approvati dalla ditta. Märklin altresì non risponde in
caso di modifiche al prodotto, qualora i difetti e i danni riscontrati
sullo stesso siano stati causati da modifiche non autorizzate o dal
montaggio di componente esterni da lei non approvati. L‘onere
della prova che i componenti montati e le modifiche apportate
non sono state la causa del danno o del difetto, resta a carico del
cliente o della persona / ditta che ha effettuato il montaggio di
componenti estranei o che ha apportato modifiche non autorizzate.

13
Säkerhetsanvisningar
• Loket får endast köras med ett därtill avsett driftsystem
(Märklin Växelström-transformator 6647, Märklin Delta,
Märklin Digital eller Märklin Systems).
Använd endast transformatorer som är avsedda för
den nätspänning som tillhandahålls av er ellever-
antör.
Anslut aldrig en transformator för 220 V nätspänning
till 110 V - eller tvärt om.
• Loket får inte samtidigt försörjas av mer än en kraftkälla.
• Beakta alltid säkerhetsanvisningarna i bruksanvisningen
som hör till respektive driftsystemet.
• När motorförsedda lokdel ska köras med konventio-
nell/analog drift måste anlutningsskenan vara avstörd.
Till detta använder man anslutningsgarnityr 74046 med
avstörning och överbelastningsskydd. Avstörningsskyd-
det får inte användas vid digital körning.
Underhållsarbeten som uppstår vid normal användning
beskrivs som följer. Kontakta din Märklinfackhandlare för
reparationer och reservdelar.
Varje form av anspråk på garanti och skadestånd är utesluten
omdelar används i Märklin-produkter som inte har godkänts av
Märklin och / eller om Märklin-produkter har modifierats och de
inbyggda främmande delarna resp. modifieringen var upphov till
de därefter uppträdande felen och / eller skadorna. Bevisbördan
för att inbyggnaden av främmande delar i eller ombyggnaden av
Märklin-produkter inte är upphovet till de uppträdande felen och /
eller skadorna, bär den person och / eller företag resp. kund som är
ansvarig för in- och / eller ombyggnaden.
!
Funktion
• Möjliga driftsystem:
Märklin Transformer 6647, Märklin Delta,
Märklin Digital, Märklin Systems.
• Driftsättet igenkänns automatiskt.
• Inställbar adress (Conrol Unit): 01 – 80.
Adress från tillverkaren: 03
• Mfx-teknologi för Mobile Station / Central Station.
Namn fran tillverkaren:
BR 103 193-9
• Körriktningsberoende ljusväxling av frontstrålkastarna.
• Accelerationsfördröjning/Bromsfördröjning kan ändras (ABV).
• Toppfart kan ändras.
• Elektronisk inställning av lokparametrar via
Control Unit, Mobile Station eller Central Station.

14
Kopplingsbara funktioner
STOP mobile station
systems
15
60652
central
station
60212
f0 f0f8
f8
Frontstrålkastare Permanent
till1)
function + off Belysnings-knapp Knapp f0 med symbol
Maskinrumsbelysning tänd Permanent
till1)
f1 Knapp 1 med symbol Knapp f1 med symbol
Ljud: Signalhorn - f3 Knapp 6 med symbol Knapp f3 med symbol
Rangerkörning (endast ABV) - f4 Knapp 4 med symbol Knapp f4 med symbol
6647 6021
Styrbare funktioner
STOP mobile station
systems
15
60652
central
station
60212
f0 f0f8
f8
Frontsignal Konstant tændt function + off Belysningskontakt Knap f0 med symbol
Maskinrumsbelysning til Konstant tændt f1 Knap 1 med symbol Knap f1 med symbol
Lyd: Signalhorn - f3 Knap 6 med symbol Knap f3 med symbol
Rangergear (kun ABV) - f4 Knap 4 med symbol Knap f4 med symbol
6647 6021

15
Vink om sikkerhed
• Lokomotivet må kun bruges med et driftssystem
(Märklin vekselstrøm-transformator 6647, Märklin Delta,
Märklin Digital eller Märklin Systems), der er beregnet
dertil.
Anvend kun transformatorer, der passer til den
lokale netspænding.
Anvend aldrig transformatorer der er beregnet til en
netspænding på 220 V eller 110
• Lokomotivet må ikke forsynes fra mere end én strømkil-
de ad gangen.
• Vær under alle omstændigheder opmærksom på de
vink om sikkerhed, som findes i brugsanvisningen for
Deres driftssystem.
• Ved konventionel drift af lokomotivet skal tilslutnings-
sporet støjdæmpes. Dertil skal anvendes støjdæmp-
ningssættet 74046. Støjdæmpningssættet er ikke egnet
til digital drift.
Vedligeholdelsesarbejder ved normal drift er beskrevet i
det efterfølgende. For reparation eller reservedele bedes
De henvende Dem til Deres Märklinforhandler.
Ethvert garanti-, mangelsansvars- og skadeserstatningskrav er
udelukket, hvis der indbygges fremmeddele i Märklinprodukter,
der ikke er frigivet dertil af Märklin og / eller hvis Märklinprodukter
bygges om og de indbyggede fremmeddele hhv. ombygningen var
årsag til sådanne opståede mangler og / eller skader. Det påhviler
kunden hhv. den person og / eller det firma, der er ansvarlig for
ind- og / eller ombygningen, at påvise hhv. bevise, at indbygningen
af fremmeddele i, eller ombygningen af Märklinprodukter ikke var
årsag til opståede mangler og / eller skader.
!
Funktion
• Mulige driftssystemer:
Märklin Transformer 6647, Märklin Delta,
Märklin Digital, Märklin Systems.
• Registrering af driftsarten: automatisk.
• Indstillelig adresse (Control Unit): 01 – 80.
Adresse ab fabrik: 03
• Mfx-teknologi til Mobile Station / Central Station.
Navn ab fabrik:BR 103 193-9
• Køreretningsafhængigt skift af frontsignalet
• Indstillelig opstartforsinkelse/bremseforsinkelse (ABV).
• Indstillelig maksimalhastighed.
• Elektronisk indstilling af lokomotivparametrene via
Control Unit, Mobile Station eller Central Station.

16
Lokparameter einstellen mit der Control Unit
1. Voraussetzung: Aufbau wie Grafik S. 20.
Nur die zu verändernde Lok ist auf dem Gleis.
2. „Stop“- und „Go“-Taste gleichzeitig drücken, bis „99“
in der Anzeige aufblinkt.
3. „Stop“-Taste drücken.
4. Lokadresse „80“ eingeben.
5. Umschaltbefehl am Fahrregler halten. Während des
Haltens die „Go“-Taste drücken.
6. Licht der Lok blinkt langsam. Wenn nicht, ab Schritt 2
wiederholen.
7. Registernummer für den zu ändernden Para-meter
eingeben (=> Liste auf Seite 22).
8. Fahrtrichtungswechsel betätigen.
9. Licht blinkt schnell
10. Neuen Wert eingeben (=> Liste auf Seite 22).
11. Fahrtrichtungswechsel betätigen.
12. Licht blinkt langsam (Ausnahme Werkreset)
13. Nächste Parametereinstellung ab 6. oder
beenden mit 14.
14. Vorgang beenden mit Drücken der „Stop“-
Taste. Anschließend Drücken der „Go“-Taste.
Setting Locomotive Parameters with the Control Unit
1. Requirement: Setup as in diagram on page 20. Only the
locomotive to be changed can be on the track.
2. Press the “Stop” and “Go” at the same time until “99”
blinks in the display.
3. Press the “Stop” button.
4. Enter the locomotive address „80“.
5. Hold the control knob in the reverse direction area.
While holding the control knob here, press the „Go“
button.
6. The headlights on the locomotive will blink slowly. If
they don‘t, repeat Step 2.
7. Enter the register number for the parameter to be
changed (=> List on page 22).
8. Active the change of direction.
9. The headlights will blink rapidly.
10.Enter the new value (=>List on page 22).
11.Active the change of direction.
12. The headlights will blink slowly (exception: factory reset)
13.Enter the next parameter setting from 6 or end with 14.
14.End the process by pressing the „Stop“ button. Then
press the „Go“ button.
„Änderungen der Lokparameter im Decoder dürfen
nur wie beschrieben ausgeführt werden. Für darüber
hinaus gehende Änderungen, die zu Fehlverhalten oder
Beschädigung des Decoders führen, haftet Märklin nicht;
eventuelle nötige Reparaturen werden kostenpflichtig
ausgeführt.“
„Changes to the locomotive parameters in the decoder
may only be carried out as described. Märklin is not liable
for changes beyond this that cause malfunctions or da-
mages to the decoder; the cost for any necessary repairs
must be borne by the consumer.“

17
Réglage des paramètres de la loco avec la Control Unit
1. Condition: Montage comme sur illustration en page 20.
Seule la loco à modifier peut se trouver sur la voie.
2. Pressez simultanément les touches „Stop“ et „Go“
jusqu’à ce que le nombre „99“ clignote sur l’écran.
3. Pressez la touche „Stop“.
4. Introduisez l’adresse de loco „80“.
5. Maintenir l’ordre de commutation sur le régulateur de
marche. Durant le maintien, appuyer sur la touche
„Go“.
6. Les feux de la locomotive clignotent lentement.
Dans le cas contraire, renouveler l’opération à partir
de l’étape 2.
7. Indiquer le numéro d’enregistrement pour le paramètre
à modifier (=> liste page 22).
8. Activer l’inversion du sens de marche.
9. Les feux clignotent rapidement.
10. Entrer la nouvelle valeur (=> liste page 22).
11. Activer l’inversion du sens de marche.
12. Les feux clignotent lentement (exception : réinitialisa-
tion aux valeurs d’usine)
13. Définition de paramètres suivante à partir du point 6
ou terminer par le point 14.
14. Terminez le processus en pressant la touche „Stop“.
Ensuite, pressez la touche „Go“.
Locparameters instellen met de Control Unit
1. Voorwaarde:
opbouw zoals tekening op pagina 20. Alleen
de loc die gewijzigd moet worden op de rails.
2. ”Stop”- en ”Go”-toets gelijktijdig indrukken tot ”99” in
het display oplicht.
3. ”Stop”-toets indrukken.
4. Het adres „80“ invoeren.
5. Omschakelcommando met de rijregelaar vasthouden.
Tijdens het vasthouden de toets “Go” indrukken.
6. De verlichting van de loc knippert langzaam. Indien dit
niet het geval is, vanaf stap 2 opnieuw beginnen.
7. Het registernummer van de te wijzigen parameter invoe-
ren (=> lijst op pagina 22).
8. Omschakelcommando geven.
9. Verlichting gaat snel knipperen.
10. Nieuwe waarde invoeren (=> lijst op pagina 22).
11. Omschakelcommando geven.
12. Verlichting knippert langzaam (uitgezonderd bij deco-
der reset)
13. Volgende parameterinstelling of beëindigen met 14
14. Sessie beëindigen door het indrukken van de toets
“Stop”. Aansluitend de toets “Go” indrukken.
« Pour modifier les paramètres de la locomotive dans le
décodeur, procédez impérativement de la manière décri-
te. La garantie Märklin ne couvre pas les modifications
ne respectant pas scrupuleusement les instructions et
pouvant être à l’origine d’un dysfonctionnement ou d’une
détérioration du décodeur ; d’éventuelles réparations
seront facturées. »
„Het wijzigingen van de loc-parameters in de decoder
mag enkel en alleen op de beschreven wijze worden
uitgevoerd. Elke op andere wijze uitgevoerde wijziging,
die tot storing of beschadiging van de decoder leidt,
valt buiten de garantie van Märklin; eventuele noodza-
kelijke reparaties worden met berekening van de kosten
uitgevoerd.“

18
Parámetros de la locomotora configurables con el
Control Unit
1. Condición previa: montaje como el gráfico
pág. 20. En la vía debe encontrarse solamente la
locomotora a configurar.
2. Apretar simultáneamente la tecla “Stop” y “Go” hasta
que aparece “99” en pantalla.
3. Apretar la tecla “Stop”.
4. Marcar el código de la locomotora „80“.
5. Mantener la orden de conmutación en el regulador de
marcha. Durante la parada, pulsar la tecla „Go“.
6. La luz de la locomotora se enciende con intermitencia
lenta. En caso negativo, repetir desde el paso 2.
7. Introducir el número de registro del parámetro que se
desee modificar (=> Lista en página 22).
8. Activar el cambio de sentido de la marcha.
9. La luz se enciende con intermitencia rápida
10. Introducir un valor nuevo (=> Lista en página 22).
11. Activar el cambio de sentido de la marcha.
12. La luz se enciende con intermitencia lenta (excepción:
se ha realizado un reset en fábrica)
13. Configuración de siguiente parámetro repitiendo a
partir de 6. o terminar con 14.
14. Repetir la operación pulsando la tecla „Stop“. A
continuación, pulsar la tecla „Go“.
Impostazione dei parametri della locomotiva con la
Control Unit
1. Predisposizione: assetto come da schema a pag.
20. Soltanto la locomotiva da modificare si trova sul
binario.
2. Premere contemporaneamente i tasti „Stop“ e „Go“,
fino a che sul visore lampeggia „99“.
3. Premere il tasto „Stop“.
4. Introdurre l’indirizzo della locomotiva „80“.
5. Tenere premuto il comando di commutazione sul
regolatore di marcia. Durante tale pressione, premere
il tasto „Go„.
6. I fanali della locomotiva lampeggiano lentamente. In
caso negativo, si riprenda dal passo 2.
7. Introdurre il numero di registro per il parametro da
modificare (=> elenco a pagina 22).
8. Azionare la commutazione della direzione di marcia.
9. I fanali lampeggiano velocemente
10. Introdurre il nuovo valore (=> elenco a pagina 22).
11. Azionare la commutazione della direzione di marcia.
12. I fanali lampeggiano lentamente (ad eccezione del
ripristino di fabbrica).
13. Impostazione del prossimo parametro ripartendo da
6. oppure terminare con 14.
14. Terminare il procedimento con la pressione del tasto
„Stop„.Successivamente premere il tasto „Go„.
„Las modificaciones de los parámetros de la locomotora
en el decoder deben ejecutarse sólo como se ha descrito.
Märklin no se hará responsable de los cambios que
vayan más allá de estos y que provoquen una respuesta
anómala o daños al decoder; las posibles reparaciones
necesarias se facturarán.“
„Variazioni dei parametri della locomotiva nel Decoder de-
vono essere eseguite soltanto come descritto. Per variazioni
che si discostano da queste, le quali conducano a un com-
portamento difettoso oppure a danneggiamenti del Decoder,
Märklin non assume la responsabilità; eventuali riparazioni
necessarie vengono eseguite addebitandone il costo.“

19
Lokparametrar ställs in med Control Unit
1. Förutsättning: Montering som visas enligt grafik på
s. 20. Endast det lok som ska ändras ska finnas på
spåret.
2. Både „Stop“- och „Go“-tangenten hålls nedtryckt tills
„99“ blinkar på displayen.
3. „Stop“-tangenten hålls ner.
4. Lokadress „80“ matas in.
5. Tryck ned körkontrollen, som vid ändring av körrikt-
ningen. Håll ned knappen och tryck samtidigt på
„Go“-knappen.
6. Lokets strålkastare blinkar långsamt. Om inte – uppre-
pa steg 2.
7. Ange registernummren för de ändrade parametrarna
(=> Se lista på sidan 22).
8. Gör en körriktningsändring.
9. Strålkastarna blinkar snabbt.
10. Ange önskade nya värden (=> Se lista på sidan 22).
11. Gör en körriktningsändring.
12. Strålkastarna blinkar långsamt (Gäller inte vid genom-
förd reset)
13.Nästa parameterinställning från steg 6. eller sluta med
steg 14.
14. Avsluta med att trycka på “Stop“-knappen. Tryck
därefter på “Go“-knappen.
Indstilling af lokomotivparametre med Control Unit
1. Forudsætning: Opbygning som på grafikken
s. 20. Kun det lokomotiv, der skal ændres, er på
sporet.
2. Tryk samtidig på „Stop“- og „Go“-tasten, indtil „99“
blinker i displayet.
3. Tryk på „Stop“-tasten.
4. Indtast den lokomotivadresse „80“.
5. Hold omskiftningskommando på køreregulator Tryk på
„Go“-knappen mens der holdes.
6. Lyset på lokomotivet blinker langsomt. Hvis ikke genta-
ges proceduren fra trin 2.
7. Indtast registernummeret for den parameter, der skal
ændres (=> liste på side 22).
8. Betjen køreretningsskiftet.
9. Lyset blinker hurtigt
10.Indtast den nye værdi (=> liste på side 22).
11.Betjen køreretningsskiftet.
12.Lyset blinker langsomt (undtaget fabriksnulstilling)
13.Udfør næste parameterindstilling fra 6. eller afslut
med 14.
14.Afslut proceduren ved at trykke på „Stop“-knappen
Tryk derefter på „Go“-knappen.
„Ändringar av dekoderns lokparametrar får endast göras
på det sätt som instruktionerna anger. Märklin ansvarar
inte för andra - eller på annorlunda sätt utförda - parame-
terändringar som leder till fel på - eller skadar - dekodern.
Eventuella reparationer som i sådana fall erfordras debite-
ras enligt gängse taxa.“
Ændring af lokomotivets parametre i dekoderen må kun
udføres som beskrevet. Märklin hæfter ikke for ændringer,
der ligger uden for dette, og som kan medføre fejlfunktion
eller beskadigelse af dekoderen. Eventuelle nødvendige
reparationer udføres mod beregning.

20
Lokparameter mit Control Unit ändern.
Changing Locomotive Parameters with the Control Unit.
Modification des paramètres avec la Control Unit.
Locparameter met de Control Unit.
Modificar los parámetros de la locomotora con el Control Unit.
Modifica dei parametri della locomotiva con la Control Unit.
Lokparametrar ändras med Control Unit.
Ændring af lokomotivparametre med Control Unit.
