marklin 74460 User manual

74460
Digital-Decoder
Digital Decoder
Décodeur Digital
Digital-decoder
Decoder Digital
Decoder Digital
Digitaldecoder
Digital-decoder

2
Der Digital-Decoder kann in alle C-Gleis-Weichen mit
Elektro-Antrieb eingebaut werden. Die fertige Digital-
Weiche wird im Digital-System ohne zusätzliche
Verdrahtung mit einer von 256 Adressen gesteuert.
This digital decoder can be installed in all
C Track turnouts with an electric mechanism. The
complete digital turnout can now be controlled with
the address 256 in the digital system with no need for
additional wiring.
Le décodeur Digital peut être intégré à tous les ai-
guillages de voie C disposant d’un moteur électrique.
L’aiguillage Digital fini est commandé dans le système
Digital sans câblage supplémentaire, grâce à l’une
des 256 adresses.
De Digital-decoder kan in alle C-rail-wissels met
elektrische aandrijving ingebouwd worden. Het
gerede Digital-wissel wordt in het Digital-systeem
zonder extra bedrading met een van de 256 adressen
geregeld.
El Decoder Digital se puede montar en todos los
desvios de la via C que tengan motor eléctrico.
El desvio completado con Digital funciona sin más
necesidad de cableado dentro del sistema Digital de
los 256 códigos.
Il Decoder Digital può venire installato in tutti i
deviatoi del binario C con meccanismo di azionamento
elettromagnetico. Il deviatoio pronto per il Digital può
venire comandato nel sistema Digital senza ulteriori
collegamenti, tramite uno dei 256 indirizzi.
Digitaldecodern kan byggas in i alla
C-skeneväxlar med elektrodrivning. Den färdiga digi-
talväxeln styrs i digitalsystemet, utan extra lednings-
dragning, med en av de 256 adresserna.
Digital-decoderen kan indbygges i alle C-spor-spor-
skifter med elektrodrev. Det færdige digital-sporskifte
kan styres i Digital-systemet uden ekstra lednings-
føring med een af 256 adresser.

3
Achtung:
Bitte beim Einbau möglichst keine Bauteile auf der
Oberseite des Decoders berühren, statische Aufla-
dung kann die Funktion beeinträchtigen.
Important:
During the installation process try not to touch any
components on the upper surface of the decoder.
Static charge can affect the function of the decoder.
Attention:
Veillez si possible à ne pas entrer en contact avec les
composants situés sur la face supérieure du décodeur
lors du montage. Les charges statiques peuvent nuire
au fonctionnement.
Let op:
Zo mogelijk bij de inbouw geen onderdelen aan
de bovenzijde van de decoder aanraken, omdat
statische lading de functie kan beinvloeden.
Atención:
Al montar el Decoder es muy importante no tocar las
piezas electrónicas en la parte superior. Decargas de
electricidad estática pueden dañar
su función.
Attenzione:
Si prega, al momento dell’installazione, di evitare
il più possibile di toccare alcun componente sulla
superficie superiore del Decoder, poichè le cariche
statiche possono comprometterne il funzionamento.
OBS:
Undvik att beröra detaljerna på decoderns ovansida,
då statisk elektricitet kan äventyra funktionen.
Bemærk:
Ved indbygningen må man helst ikke berøre nogen
af delene på oversiden af decoderen, da en statisk
opladning kan indvirke på funftonen.

4

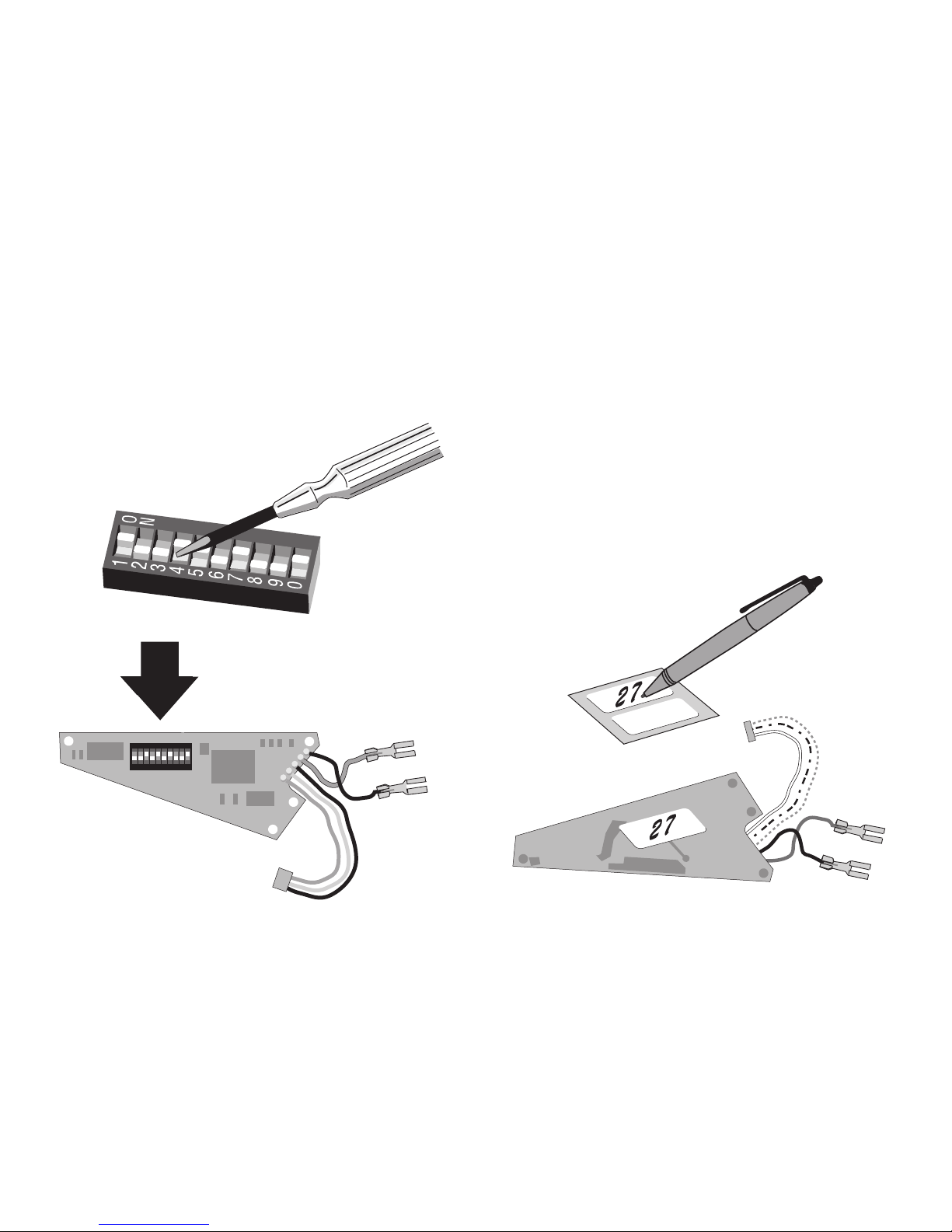

Adresse einstellen
Setting an address
Régler l’adresse
Adressen instellen
Fijar un código
Impostazione dell’indirizzo
Inställning av adress
Adresse indstilles
1 2 3 4 5 6 7 8 9 0
O N
. . . . . . . . . .
O N
. . . . . . . . . .
O N
1 2 3 4 5 6 7 8 9 0
O N
. . . . . . . . . .
O N
. . . . . . . . . .
O N

5
1 1 - 1 – 2 3 – 5 – 7 – 9 10
2 1 - 2 – 2 3 – 5 – 7 – – 10
3 1 - 3 – 2 3 – 5 – 7 – 9 –
4 1 - 4 – 2 3 – 5 – 7 – – –
5 1 - 5 – – 3 – 5 – 7 – 9 10
6 1 - 6 – – 3 – 5 – 7 – – 10
7 1 - 7 – – 3 – 5 – 7 – 9 –
8 1 - 8 – – 3 – 5 – 7 – – –
9 1 - 9 1 – – 4 5 – 7 – 9 10
10 1 - 10 1 – – 4 5 – 7 – – 10
11 1 - 11 1 – – 4 5 – 7 – 9 –
12 1 - 12 1 – – 4 5 – 7 – – –
13 1 - 13 – 2 – 4 5 – 7 – 9 10
14 1 - 14 – 2 – 4 5 – 7 – – 10
15 1 - 15 – 2 – 4 5 – 7 – 9 –
16 1 - 16 – 2 – 4 5 – 7 – – –
17 2 - 1 – – – 4 5 – 7 – 9 10
18 2 - 2 – – – 4 5 – 7 – – 10
19 2 - 3 – – – 4 5 – 7 – 9 –
20 2 - 4 – – – 4 5 – 7 – – –
21 2 - 5 1 – – – 5 – 7 – 9 10
22 2 - 6 1 – – – 5 – 7 – – 10
23 2 - 7 1 – – – 5 – 7 – 9 –
24 2 - 8 1 – – – 5 – 7 – – –
25 2 - 9 – 2 – – 5 – 7 – 9 10
26 2 - 10 – 2 – – 5 – 7 – – 10
27 2 - 11 – 2 – – 5 – 7 – 9 –
28 2 - 12 – 2 – – 5 – 7 – – –
29 2 - 13 – – – – 5 – 7 – 9 10
30 2 - 14 – – – – 5 – 7 – – 10
31 2 - 15 – – – – 5 – 7 – 9 –
32 2 - 16 – – – – 5 – 7 – – –
keyboard
33 3 - 1 1 – 3 – – 6 7 – 9 10
34 3 - 2 1 – 3 – – 6 7 – – 10
35 3 - 3 1 – 3 – – 6 7 – 9 –
36 3 - 4 1 – 3 – – 6 7 – – –
37 3 - 5 – 2 3 – – 6 7 – 9 10
38 3 - 6 – 2 3 – – 6 7 – – 10
39 3 - 7 – 2 3 – – 6 7 – 9 –
40 3 - 8 – 2 3 – – 6 7 – – –
41 3 - 9 – – 3 – – 6 7 – 9 10
42 3 - 10 – – 3 – – 6 7 – – 10
43 3 - 11 – – 3 – – 6 7 – 9 –
44 3 - 12 – – 3 – – 6 7 – – –
45 3 - 13 1 – – 4 – 6 7 – 9 10
46 3 - 14 1 – – 4 – 6 7 – – 10
47 3 - 15 1 – – 4 – 6 7 – 9 –
48 3 - 16 1 – – 4 – 6 7 – – –
49 4 - 1 – 2 – 4 – 6 7 – 9 10
50 4 - 2 – 2 – 4 – 6 7 – – 10
51 4 - 3 – 2 – 4 – 6 7 – 9 –
52 4 - 4 – 2 – 4 – 6 7 – – –
53 4 - 5 – – – 4 – 6 7 – 9 10
54 4 - 6 – – – 4 – 6 7 – – 10
55 4 - 7 – – – 4 – 6 7 – 9 –
56 4 - 8 – – – 4 – 6 7 – – –
57 4 - 9 1 – – – – 6 7 – 9 10
58 4 - 10 1 – – – – 6 7 – – 10
59 4 - 11 1 – – – – 6 7 – 9 –
60 4 - 12 1 – – – – 6 7 – – –
61 4 - 13 – 2 – – – 6 7 – 9 10
62 4 - 14 – 2 – – – 6 7 – – 10
63 4 - 15 – 2 – – – 6 7 – 9 –
64 4 - 16 – 2 – – – 6 7 – – –
keyboard

6
65 5 - 1 – – – – – 6 7 – 9 10
66 5 - 2 – – – – – 6 7 – – 10
67 5 - 3 – – – – – 6 7 – 9 –
68 5 - 4 – – – – – 6 7 – – –
69 5 - 5 1 – 3 – – – 7 – 9 10
70 5 - 6 1 – 3 – – – 7 – – 10
71 5 - 7 1 – 3 – – – 7 – 9 –
72 5 - 8 1 – 3 – – – 7 – – –
73 5 - 9 – 2 3 – – – 7 – 9 10
74 5 - 10 – 2 3 – – – 7 – – 10
75 5 - 11 – 2 3 – – – 7 – 9 –
76 5 - 12 – 2 3 – – – 7 – – –
77 5 - 13 – – 3 – – – 7 – 9 10
78 5 - 14 – – 3 – – – 7 – – 10
79 5 - 15 – – 3 – – – 7 – 9 –
80 5 - 16 – – 3 – – – 7 – – –
81 6 - 1 1 – – 4 – – 7 – 9 10
82 6 - 2 1 – – 4 – – 7 – – 10
83 6 - 3 1 – – 4 – – 7 – 9 –
84 6 - 4 1 – – 4 – – 7 – – –
85 6 - 5 – 2 – 4 – – 7 – 9 10
86 6 - 6 – 2 – 4 – – 7 – – 10
87 6 - 7 – 2 – 4 – – 7 – 9 –
88 6 - 8 – 2 – 4 – – 7 – – –
89 6 - 9 – – – 4 – – 7 – 9 10
90 6 - 10 – – – 4 – – 7 – – 10
91 6 - 11 – – – 4 – – 7 – 9 –
92 6 - 12 – – – 4 – – 7 – – –
93 6 - 13 1 – – – – – 7 – 9 10
94 6 - 14 1 – – – – – 7 – – 10
95 6 - 15 1 – – – – – 7 – 9 –
96 6 - 16 1 – – – – – 7 – – –
97 7 - 1 – 2 – – – – 7 – 9 10
98 7 - 2 – 2 – – – – 7 – – 10
99 7 - 3 – 2 – – – – 7 – 9 –
100 7 - 4 – 2 – – – – 7 – – –
101 7 - 5 – – – – – – 7 – 9 10
102 7 - 6 – – – – – – 7 – – 10
103 7 - 7 – – – – – – 7 – 9 –
104 7 - 8 – – – – – – 7 – – –
105 7 - 9 1 – 3 – 5 – – 8 9 10
106 7 - 10 1 – 3 – 5 – – 8 – 10
107 7 - 11 1 – 3 – 5 – – 8 9 –
108 7 - 12 1 – 3 – 5 – – 8 – –
109 7 - 13 – 2 3 – 5 – – 8 9 10
110 7 - 14 – 2 3 – 5 – – 8 – 10
111 7 - 15 – 2 3 – 5 – – 8 9 –
112 7 - 16 – 2 3 – 5 – – 8 – –
113 8 - 1 – – 3 – 5 – – 8 9 10
114 8 - 2 – – 3 – 5 – – 8 – 10
115 8 - 3 – – 3 – 5 – – 8 9 –
116 8 - 4 – – 3 – 5 – – 8 – –
117 8 - 5 1 – – 4 5 – – 8 9 10
118 8 - 6 1 – – 4 5 – – 8 – 10
119 8 - 7 1 – – 4 5 – – 8 9 –
120 8 - 8 1 – – 4 5 – – 8 – –
121 8 - 9 – 2 – 4 5 – – 8 9 10
122 8 - 10 – 2 – 4 5 – – 8 – 10
123 8 - 11 – 2 – 4 5 – – 8 9 –
124 8 - 12 – 2 – 4 5 – – 8 – –
125 8 - 13 – – – 4 5 – – 8 9 10
126 8 - 14 – – – 4 5 – – 8 – 10
127 8 - 15 – – – 4 5 – – 8 9 –
128 8 - 16 – – – 4 5 – – 8 – –
keyboard keyboard

7
129 9 - 1 1 – – – 5 – – 8 9 10
130 9 - 2 1 – – – 5 – – 8 – 10
131 9 - 3 1 – – – 5 – – 8 9 –
132 9 - 4 1 – – – 5 – – 8 – –
133 9 - 5 – 2 – – 5 – – 8 9 10
134 9 - 6 – 2 – – 5 – – 8 – 10
135 9 - 7 – 2 – – 5 – – 8 9 –
136 9 - 8 – 2 – – 5 – – 8 – –
137 9 - 9 – – – – 5 – – 8 9 10
138 9 - 10 – – – – 5 – – 8 – 10
139 9 - 11 – – – – 5 – – 8 9 –
140 9 - 12 – – – – 5 – – 8 – –
141 9 - 13 1 – 3 – – 6 – 8 9 10
142 9 - 14 1 – 3 – – 6 – 8 – 10
143 9 - 15 1 – 3 – – 6 – 8 9 –
144 9 - 16 1 – 3 – – 6 – 8 – –
145 10 - 1 – 2 3 – – 6 – 8 9 10
146 10 - 2 – 2 3 – – 6 – 8 – 10
147 10 - 3 – 2 3 – – 6 – 8 9 –
148 10 - 4 – 2 3 – – 6 – 8 – –
149 10 - 5 – – 3 – – 6 – 8 9 10
150 10 - 6 – – 3 – – 6 – 8 – 10
151 10 - 7 – – 3 – – 6 – 8 9 –
152 10 - 8 – – 3 – – 6 – 8 – –
153 10 - 9 1 – – 4 – 6 – 8 9 10
154 10 - 10 1 – – 4 – 6 – 8 – 10
155 10 - 11 1 – – 4 – 6 – 8 9 –
156 10 - 12 1 – – 4 – 6 – 8 – –
157 10 - 13 – 2 – 4 – 6 – 8 9 10
158 10 - 14 – 2 – 4 – 6 – 8 – 10
159 10 - 15 – 2 – 4 – 6 – 8 9 –
160 10 - 16 – 2 – 4 – 6 – 8 – –
161 11 - 1 – – – 4 – 6 – 8 9 10
162 11 - 2 – – – 4 – 6 – 8 – 10
163 11 - 3 – – – 4 – 6 – 8 9 –
164 11 - 4 – – – 4 – 6 – 8 – –
165 11 - 5 1 – – – – 6 – 8 9 10
166 11 - 6 1 – – – – 6 – 8 – 10
167 11 - 7 1 – – – – 6 – 8 9 –
168 11 - 8 1 – – – – 6 – 8 – –
169 11 - 9 – 2 – – – 6 – 8 9 10
170 11 - 10 – 2 – – – 6 – 8 – 10
171 11 - 11 – 2 – – – 6 – 8 9 –
172 11 - 12 – 2 – – – 6 – 8 – –
173 11 - 13 – – – – – 6 – 8 9 10
174 11 - 14 – – – – – 6 – 8 – 10
175 11 - 15 – – – – – 6 – 8 9 –
176 11 - 16 – – – – – 6 – 8 – –
177 12 - 1 1 – 3 – – – – 8 9 10
178 12 - 2 1 – 3 – – – – 8 – 10
179 12 - 3 1 – 3 – – – – 8 9 –
180 12 - 4 1 – 3 – – – – 8 – –
181 12 - 5 – 2 3 – – – – 8 9 10
182 12 - 6 – 2 3 – – – – 8 – 10
183 12 - 7 – 2 3 – – – – 8 9 –
184 12 - 8 – 2 3 – – – – 8 – –
185 12 - 9 – – 3 – – – – 8 9 10
186 12 - 10 – – 3 – – – – 8 – 10
187 12 - 11 – – 3 – – – – 8 9 –
188 12 - 12 – – 3 – – – – 8 – –
189 12 - 13 1 – – 4 – – – 8 9 10
190 12 - 14 1 – – 4 – – – 8 – 10
191 12 - 15 1 – – 4 – – – 8 9 –
192 12 - 16 1 – – 4 – – – 8 – –
keyboard keyboard

8
225 15 - 1 1 – – 4 5 – – – 9 10
226 15 - 2 1 – – 4 5 – – – – 10
227 15 - 3 1 – – 4 5 – – – 9 –
228 15 - 4 1 – – 4 5 – – – – –
229 15 - 5 – 2 – 4 5 – – – 9 10
230 15 - 6 – 2 – 4 5 – – – – 10
231 15 - 7 – 2 – 4 5 – – – 9 –
232 15 - 8 – 2 – 4 5 – – – – –
233 15 - 9 – – – 4 5 – – – 9 10
234 15 - 10 – – – 4 5 – – – – 10
235 15 - 11 – – – 4 5 – – – 9 –
236 15 - 12 – – – 4 5 – – – – –
237 15 - 13 1 – – – 5 – – – 9 10
238 15 - 14 1 – – – 5 – – – – 10
239 15 - 15 1 – – – 5 – – – 9 –
240 15 - 16 1 – – – 5 – – – – –
241 16 - 1 – 2 – – 5 – – – 9 10
242 16 - 2 – 2 – – 5 – – – – 10
243 16 - 3 – 2 – – 5 – – – 9 –
244 16 - 4 – 2 – – 5 – – – – –
245 16 - 5 – – – – 5 – – – 9 10
246 16 - 6 – – – – 5 – – – – 10
247 16 - 7 – – – – 5 – – – 9 –
248 16 - 8 – – – – 5 – – – – –
249 16 - 9 1 – 3 – – 6 – – 9 10
250 16 - 10 1 – 3 – – 6 – – – 10
251 16 - 11 1 – 3 – – 6 – – 9 –
252 16 - 12 1 – 3 – – 6 – – – –
253 16 - 13 – 2 3 – – 6 – – 9 10
254 16 - 14 – 2 3 – – 6 – – – 10
255 16 - 15 – 2 3 – – 6 – – 9 –
256 16 - 16 – 2 3 – – 6 – – – –
keyboard keyboard
193 13 - 1 – 2 – 4 – – – 8 9 10
194 13 - 2 – 2 – 4 – – – 8 – 10
195 13 - 3 – 2 – 4 – – – 8 9 –
196 13 - 4 – 2 – 4 – – – 8 – –
197 13 - 5 – – – 4 – – – 8 9 10
198 13 - 6 – – – 4 – – – 8 – 10
199 13 - 7 – – – 4 – – – 8 9 –
200 13 - 8 – – – 4 – – – 8 – –
201 13 - 9 1 – – – – – – 8 9 10
202 13 - 10 1 – – – – – – 8 – 10
203 13 - 11 1 – – – – – – 8 9 –
204 13 - 12 1 – – – – – – 8 – –
205 13 - 13 – 2 – – – – – 8 9 10
206 13 - 14 – 2 – – – – – 8 – 10
207 13 - 15 – 2 – – – – – 8 9 –
208 13 - 16 – 2 – – – – – 8 – –
209 14 - 1 – – – – – – – 8 9 10
210 14 - 2 – – – – – – – 8 – 10
211 14 - 3 – – – – – – – 8 9 –
212 14 - 4 – – – – – – – 8 – –
213 14 - 5 1 – 3 – 5 – – – 9 10
214 14 - 6 1 – 3 – 5 – – – – 10
215 14 - 7 1 – 3 – 5 – – – 9 –
216 14 - 8 1 – 3 – 5 – – – – –
217 14 - 9 – 2 3 – 5 – – – 9 10
218 14 - 10 – 2 3 – 5 – – – – 10
219 14 - 11 – 2 3 – 5 – – – 9 –
220 14 - 12 – 2 3 – 5 – – – – –
221 14 - 13 – – 3 – 5 – – – 9 10
222 14 - 14 – – 3 – 5 – – – – 10
223 14 - 15 – – 3 – 5 – – – 9 –
224 14 - 16 – – 3 – 5 – – – – –

9
Decoder einsetzen
Installing the decoder
Insérer le décodeur
Decoder inzetten
Colocar el Decoder
Installazione del Decoder
Montering av decodern
Decoder indsættes
rot, red, rouge, rood,
rojo, rosso, röd, rød
braun, brown, brun, bruin,
marrón, marrone, brun, brun
gelb, yellow, jaune, geel,
amarillo, giallo, gul, gui
blau, blue, bleu, blauw,
azul, blu, blå, blå
grün, green, vert, groen,
verde, verde, grön, grøn

10
Weichen-Antrieb anschließen
Wiring up the turnout mechanism
Brancher le moteur d’aiguillage
Wisselaandrijving aansluiten
Conectar el motor del desvío
Collegamento del dispositivo di azionemento per deviatoi
Anslutning av växeldrivning
Sporskiftedrev tilsluttes
rot, red, rouge, rood,
rojo, rosso, röd, rød
braun, brown, brun, bruin, marrón,
marrone, brun, brun
gelb, yellow, jaune, geel,
blau, blue
grün, green,

11
Digital-Anschluss über das Gleis
Digital connections through the track
Connexion Digital via la voie
Digital-aansluiting via de rails
Conexión Digital por las vías
Collegamento Digital tramite il binario
Den digitala anslutningen via skena
Digital-tilslutning via sporet

600581/1010/Ha3Ef
Änderungen vorbehalten
© Gebr. Märklin & Cie. GmbH
Gebr. Märklin & Cie. GmbH
Stuttgarter Straße 55 - 57
73033 Göppingen
Deutschland
www.maerklin.com
www.maerklin.com/api
www.maerklin.com/en/imprint.html
