36121Lok „Percy“

2
Funktion
• Mögliche Betriebssysteme:
Märklin Transformer 6647, Märklin Delta,
Märklin Digital, Märklin Systems.
Keinesfalls Transformatoren für eine Eingangsspan-
nung von 220 V - für USA 110 V - verwenden.
• Erkennung der Betriebsart: automatisch.
• Einstellbare Adressen: 01 – 80
• Adresse ab Werk: 78
• Veränderbare Anfahr-/ Bremsverzögerung (simultan).
Veränderbare Höchstgeschwindigkeit.
• Einstellen der Lokparameter (Adresse, Anfahr-/ Brems-
verzögerung, Höchstgeschwindigkeit): Über Control
Unit, Mobile Station oder Central Station.
Sicherheitshinweise
• Die Lok darf nur mit einem dafür bestimmten Betriebs-
system (Märklin Wechselstrom-Transformator 6647,
Märklin Delta, Märklin Digital oder Märklin Systems)
eingesetzt werden.
Nur Transformatoren verwenden, die Ihrer örtlichen
Netzspannung entsprechen.
Keinesfalls Transformatoren für eine Netzspannung
von 220 V bzw. 110 V einsetzen.
• Die Lok darf nur aus einer Leistungsquelle gleichzeitig
versorgt werden.
• Beachten Sie unbedingt die Sicherheitshinweise in der
Gebrauchsanleitung zu Ihrem Betriebssystem.
• Für den konventionellen Betrieb der Lok muss das
Anschlussgleis entstört werden. Dazu ist das Entstör-
set 74046 zu verwenden. Für Digitalbetrieb ist das
Entstörset nicht geeignet.
Die bei normalem Betrieb anfallenden Wartungsarbeiten
sind nachfolgend beschrieben. Für Reparaturen oder
Ersatzteile wenden Sie sich bitte an Ihren Märklin-Fach-
händler.
Jegliche Garantie-, Gewährleistungs- und Schadensersatzan-
sprüche sind ausgeschlossen, wenn in Märklin-Produkten nicht
von Märklin freigegebene Fremdteile eingebaut werden und /
oder Märklin-Produkte umgebaut werden und die eingebauten
Fremdteile bzw. der Umbau für sodann aufgetretene Mängel und
/ oder Schäden ursächlich war. Die Darlegungs- und Beweislast
dafür, dass der Einbau von Fremdteilen oder der Umbau in bzw.
von Märklin-Produkten für aufgetretene Mängel und / oder Schäden
nicht ursächlich war, trägt die für den Ein- und / oder Umbau ver-
antwortliche Person und / oder Firma bzw. der Kunde.
!
WARNUNG! Dieses Produkt enthält Magnete. Das
Verschlucken von mehr als einem Magneten kann unter
Umständen tödlich wirken.
Gegebenenfalls ist sofort ein Arzt aufzusuchen.
Dieses Produkt enthält Magnete. Das
Verschlucken von mehr als einem Magneten kann unter
Umständen tödlich wirken.
Gegebenenfalls ist sofort ein Arzt aufzusuchen.
Dieses Produkt enthält Magnete. Das
Verschlucken von mehr als einem Magneten kann unter
Umständen tödlich wirken.
Gegebenenfalls ist sofort ein Arzt aufzusuchen.
Verschlucken von mehr als einem Magneten kann unter
Gegebenenfalls ist sofort ein Arzt aufzusuchen.
Verschlucken von mehr als einem Magneten kann unter
Gegebenenfalls ist sofort ein Arzt aufzusuchen.
!
Verschlucken von mehr als einem Magneten kann unter
!
Verschlucken von mehr als einem Magneten kann unter
!
Verschlucken von mehr als einem Magneten kann unter
!
Verschlucken von mehr als einem Magneten kann unter
Gegebenenfalls ist sofort ein Arzt aufzusuchen.
!
Gegebenenfalls ist sofort ein Arzt aufzusuchen.
Verschlucken von mehr als einem Magneten kann unter
Gegebenenfalls ist sofort ein Arzt aufzusuchen.

3
Function
• Possible operating systems:
6646/6647 Märklin Transformer, Märklin Delta,
Märklin Digital, Märklin Systems.
Under no circumstances should transformers rated for
an input of 220 volts be connected to the American
110 volt household current system.
• Recognition of the mode of operation: automatic.
• Addresses that can be set: 01 – 80
• Address set at the factory: 78
• Adjustable acceleration/braking delay (simul-
taneous). Adjustable maximum speed.
• Setting the locomotive parameters (address, accelera-
tion/braking delay, maximum speed): with the Control
Unit, Mobile Station, Central Station.
Safety Warnings
• This locomotive is to be used only with an operating
system designed for it (Märklin 6646/6647 AC transfor-
mer, Märklin Delta, Märklin Digital or Märklin Systems).
Use only transformers rated for your local household
power.
Do not under any circumstances use transformers
rated for 220 volts or 110 volts
• This locomotive must never be supplied with power
from more than one transformer.
• Pay close attention to the safety warnings in the
instructions for your operating system.
• The feeder track must be equipped to prevent inter-
ference with radio and television reception, when the
locomotive is to be run in conventional operation. The
74046 interference suppression set is to be used for
this purpose.
The maintenance work necessary with normal operation
of this locomotive is described below. Please see your
authorized Märklin dealer for repairs or spare parts.
No warranty or damage claims shall be accepted in those cases
where parts neither manufactured nor approved by Märklin have
been installed in Märklin products or where Märklin products have
been converted in such a way that the non-Märklin parts or the
conversion were causal to the defects and / or damage arising. The
burden of presenting evidence and the burden of proof thereof,
that the installation of non-Märklin parts or the conversion in or of
Märklin products was not causal to the defects and / or damage
arising, is borne by the person and / or company responsible for
the installation and / or conversion, or by the customer.
!
WARNING! This product contains magnets. Swallo-
wing more than one magnet may cause death in certain
circumstances.
If necessary, see a doctor immediately.
This product contains magnets. Swallo-
wing more than one magnet may cause death in certain
If necessary, see a doctor immediately.
This product contains magnets. Swallo-
wing more than one magnet may cause death in certain
If necessary, see a doctor immediately.
wing more than one magnet may cause death in certain
If necessary, see a doctor immediately.
wing more than one magnet may cause death in certain
If necessary, see a doctor immediately.
!
wing more than one magnet may cause death in certain
!
wing more than one magnet may cause death in certain
!
wing more than one magnet may cause death in certain
!
wing more than one magnet may cause death in certain
If necessary, see a doctor immediately.
!
If necessary, see a doctor immediately.
wing more than one magnet may cause death in certain
If necessary, see a doctor immediately.

4
Fonction
• Systèmes d’exploitation possibles:
Märklin Transformer 6647, Märklin Delta,
Märklin Digital, Märklin Systems.
N’utilisez en aucun cas de transformateurs pour une
tension à l’entrée de 220 V - 110 V pour les Etats-Unis.
• Détection du mode d’exploitation: automatique.
• Adresses disponibles: 01 – 80
• Adresse encodée en usine: 78
• Temporisation d’accélération et de freinage réglable
(les 2 simultanément). Vitesse maximale réglable.
• Réglage des paramètres de la loco (adresse,
temporisation accélér.-freinage, vitesse maximale): via
Control Unit, Mobile Station ou Central Station.
Remarques importantes sur la sécurité
• La locomotive ne peut être mise en service qu’avec
un système d’exploitation adéquat (Märklin courant
alternatif - transformateur 6647, Märklin Delta,
Märklin Digital ou Märklin Systems).
Utilisez uniquement des transformateurs correspon-
dant à la tension secteur locale.
Bon courage en aucun cas des transformateurs
pour une tension secteur de 220 V, respectivement
110 V.
• La locomotive ne peut être alimentée en courant que
par une seule source de courant.
• Veuillez impérativement respecter les remarques sur
la sécurité décrites dans le mode d’emploi en ce qui
concerne le système d’exploitation.
• Pour l’exploitation de la locomotive en mode conven-
tionnel, la voie de raccordement doit être déparasitée.
A cet effet, utiliser le set de déparasitage réf. 74046. Le
set de déparasitage ne convient pas pour l’exploitation
en mode numérique.
Les travaux d‘entretien occasionnels à effectuer en
exploitation normale sont décrits plus loin. Pour toute
réparation ou remplacement de pièces, adressez vous à
votre détaillant-spécialiste Märklin.
Tout recours à une garantie commerciale ou contractuelle ou à
une demande de dommages-intérêt est exclu si des pièces non
autorisées par Märklin sont intégrées dans les produits Märklin
et / ou si les produits Märklin sont transformés et que les pièces
d’autres fabricants montées ou la transformation constituent la
cause des défauts et / ou dommages apparus. C’est à la personne
et / ou la société responsable du montage / de la transformation
ou au client qu’incombe la charge de prouver que le montage des
pièces d’autres fabricants sur des produits Märklin ou la transfor-
mation des produits Märklin n’est pas à l’origine des défauts et ou
dommages apparus.
!
ATTENTION ! Ce produit contient des aimants.
L’ingestion de plusieurs aimants peut être mortelle.
Le cas échéant, consulter immédiatement un médecin.
Ce produit contient des aimants.
L’ingestion de plusieurs aimants peut être mortelle.
Le cas échéant, consulter immédiatement un médecin.
Ce produit contient des aimants.
L’ingestion de plusieurs aimants peut être mortelle.
Le cas échéant, consulter immédiatement un médecin.
Ce produit contient des aimants.
L’ingestion de plusieurs aimants peut être mortelle.
Le cas échéant, consulter immédiatement un médecin.
Ce produit contient des aimants.
L’ingestion de plusieurs aimants peut être mortelle.
Le cas échéant, consulter immédiatement un médecin.
!
L’ingestion de plusieurs aimants peut être mortelle.
!
L’ingestion de plusieurs aimants peut être mortelle.
Le cas échéant, consulter immédiatement un médecin.
!
Le cas échéant, consulter immédiatement un médecin.
!
L’ingestion de plusieurs aimants peut être mortelle.
!
L’ingestion de plusieurs aimants peut être mortelle.
Le cas échéant, consulter immédiatement un médecin.
!
Le cas échéant, consulter immédiatement un médecin.
!
L’ingestion de plusieurs aimants peut être mortelle.
Le cas échéant, consulter immédiatement un médecin.

5
Werking
• Mogelijke bedrijfssystemen:
Märklin Transformer 6647, Märklin Delta,
Märklin Digital, Märklin Systems.
In geen geval transformatoren met een ingangsspan-
ning van 220V - voor USA 110V - gebruiken
• Herkenning van het bedrijfssysteem: automatisch.
• Instelbare adressen: 01 – 80
• Vanaf de fabriek ingesteld: 78
• Instelbare optrek- / afremvertraging (simultaan).Instel-
bare maximumsnelheid.
• Instellen van de locomotiefparameters (adres, optrek-
afremvertraging, maximumsnelheid): d.m.v. Control
Unit, Mobile Station of Central Station.
Veiligheidsvoorschriften
• De loc mag alleen met een daarvoor bestemd bedrjfs-
systeem (Märklin wisselstroom transformator 6647,
Märklin Delta, Märklin digitaal of Märklin Systems)
gebruikt worden.
Alleen transformatoren gebruiken die geschikt zijn
voor de bij u geldende netspanning.
In geen geval transformatoren voor een netspanning
van 220 V dan wel 110 V gebruiken.
• De loc mag niet vanuit meer dan één stroomvoorzie-
ning gelijktijdig gevoed worden.
• Voor het conventionele bedrijf met de loc dient de
aansluitrail te worden ontstoort. Hiervoor dient men
de ontstoor-set 74046 te gebruiken. Voor het digitale
bedrijf is deze ontstoor-set niet geschikt.
• Lees ook aandachtig de veiligheidsvoorschriften in de
gebruiksaanwijzing van uw bedrijfssysteem.
De in het normale bedrijf voorkomende onderhoudswerk-
zaamheden zijn verderop beschreven. Voor reparatie of
onderdelen kunt u zich tot uw Märklin winkelier wenden.
Elke aanspraak op garantie en schadevergoeding is uitgesloten,
wanneer in Märklin-producten niet door Märklin vrijgegeven vreem-
de onderdelen ingebouwd en / of Märklin-producten omgebouwd
worden en de ingebouwde vreemde onderdelen resp. de ombouw
oorzaak van nadien opgetreden defecten en / of schade was. De
aantoonplicht en de bewijslijst daaromtrent, dat de inbouw van
vreemde onderdelen in Märklin-producten of de ombouw van
Märklin-producten niet de oorzaak van opgetreden defecten en /
of schade is geweest, berust bij de voor de inbouw en/of ombouw
verantwoordelijke persoon en / of fi rma danwel bij de klant.
!
LET OP! Dit product bevat magneten. Het inslikken van
meer dan één magneet kan onder bepaalde omstandig-
heden de dood tot gevolg hebben.
Waarschuw direct een arts.
Dit product bevat magneten. Het inslikken van
meer dan één magneet kan onder bepaalde omstandig-
heden de dood tot gevolg hebben.
Waarschuw direct een arts.
Dit product bevat magneten. Het inslikken van
meer dan één magneet kan onder bepaalde omstandig-
heden de dood tot gevolg hebben.
Waarschuw direct een arts.
meer dan één magneet kan onder bepaalde omstandig-
heden de dood tot gevolg hebben.
Waarschuw direct een arts.
meer dan één magneet kan onder bepaalde omstandig-
heden de dood tot gevolg hebben.
Waarschuw direct een arts.
!
meer dan één magneet kan onder bepaalde omstandig-
!
meer dan één magneet kan onder bepaalde omstandig-
heden de dood tot gevolg hebben.
!
heden de dood tot gevolg hebben.
!
meer dan één magneet kan onder bepaalde omstandig-
!
meer dan één magneet kan onder bepaalde omstandig-
heden de dood tot gevolg hebben.
!
heden de dood tot gevolg hebben.
!
Waarschuw direct een arts.
!
Waarschuw direct een arts.
!
Waarschuw direct een arts.
!
Waarschuw direct een arts.
!
Waarschuw direct een arts.
!
Waarschuw direct een arts.
meer dan één magneet kan onder bepaalde omstandig-
heden de dood tot gevolg hebben.
Waarschuw direct een arts.

6
Aviso de seguridad
• La locomotora solamente debe funcionar en un
sistema de corriente propio (Märklin corriente alterna
– transformador 6647 – Märklin Delta – Märklin Digital
o Märklin Systems).
Utilizar únicamente transformadores que corres-
pondan a la tensión de red local.
En ningún caso utilizar transformadores para una
tensión de red de 220 V o bien 110 V.
• La locomotora no deberá recibir corriente eléctrica
mas que de un solo punto de abasto.
• Para el funcionamiento convencional de la locomotora
deben suprimirse las interferencias en la vía de conexi-
ón de la alimentación. Para ello debe emplearse el set
supresor de interferencias 74046. El set supresor de
interferencias no es adecuado para el funcionamiento
en modo digital.
• Observe bajo todos los conceptos, las medidas de
seguridad indicadas en las instrucciones de su sistema
de funcionamiento.
Función
• Sistemas operativos posibles:
Märklin transformador 6647, Märklin Delta,
Märklin Digital, Märklin Systems.
En ningún caso utilizar los transformadores para una
tensión de entrada de 220 V (en el caso de EE.UU.
esta tensión es de 110 V).
• Reconocimiento del sistema: automático.
• Códigos disponibles: 01 – 80
• Código de fábrica: 78
• Arranque y frenado variable (simultáneo). Velocidad
máxima variable.
• Fijar parámetros de la locomotora (código,
arranque y frenado, velocidad máxima): por el Control
Unit, Mobile Station o Central Station.
Los trabajos de mantenimiento normales están descritos
a continuación. Para reparaciones o recambios contacte
con su proveedor Märklin especializado.
Se excluye todo derecho de garantía, prestación de garantía e
indemnización sobre aquellos productos Märklin en los que se hu-
bieran montado piezas ajenas no autorizadas por Märklin y/o sobre
aquellos productos Märklin que hayan sido modifi cados cuando la
piezas ajenas montadas o la modifi cación sean las causas de los
desperfectos y/o daños posteriormente surgidos. La persona y/o
empresa o el cliente responsable del montaje o modifi cación será
el responsable de probar y alegar que el montaje de piezas ajenas
o la modifi cación en/de productos Märklin no son las causas de los
desperfectos y/o daños surgidos.
!
¡ ADVERTENCIA ! Este producto contiene imanes. Ingerir
más de un imán puede ser mortal según las circunstan-
cias.
En este caso, acudir inmediatamente a un médico.
! Este producto contiene imanes. Ingerir
más de un imán puede ser mortal según las circunstan-
En este caso, acudir inmediatamente a un médico.
! Este producto contiene imanes. Ingerir
más de un imán puede ser mortal según las circunstan-
En este caso, acudir inmediatamente a un médico.
más de un imán puede ser mortal según las circunstan-
En este caso, acudir inmediatamente a un médico.
más de un imán puede ser mortal según las circunstan-
En este caso, acudir inmediatamente a un médico.
!
más de un imán puede ser mortal según las circunstan-
!
más de un imán puede ser mortal según las circunstan-
!
más de un imán puede ser mortal según las circunstan-
!
más de un imán puede ser mortal según las circunstan-
En este caso, acudir inmediatamente a un médico.
!
En este caso, acudir inmediatamente a un médico.
más de un imán puede ser mortal según las circunstan-
En este caso, acudir inmediatamente a un médico.

7
Funzionamento
• Possibili sistemi di funzionamento:
Märklin Transformer 6647, Märklin Delta,
Märklin Digital, Märklin Systems.
Non si impieghino mai per USA, a 110V, i trasformatori
per una tensione di ingresso di 220V.
• Riconoscimento del tipo di funzionamento: automatico
• Indirizzi impostabili: 01 – 80
• Indirizzo di fabbrica: 78
• Ritardo di avviamento/frenatura modifi cabile (simulta-
neamente). Velocità massima modifi cabile.
• Regolazione dei parametri della locomotiva (indirizzo,
ritardo di avviamento/frenatura, velocità massima): tra-
mite Control Unit, Mobile Station oppure Central Station.
Le operazioni di manutenzione che si verifi cano nel
normale funzionamento sono descritte nel seguito. Per
riparazioni o parti di ricambio Vi preghiamo di rivolgerVi al
Vostro rivenditore specialista Märklin.
Märklin non fornisce alcuna garanzia, assicurazione e risarcimento
danni in caso di montaggio sui prodotti Märklin di componenti non
espressamente approvati dalla ditta. Märklin altresì non risponde in
caso di modifi che al prodotto, qualora i difetti e i danni riscontrati
sullo stesso siano stati causati da modifi che non autorizzate o dal
montaggio di componente esterni da lei non approvati. L‘onere
della prova che i componenti montati e le modifi che apportate
non sono state la causa del danno o del difetto, resta a carico del
cliente o della persona/ ditta che ha effettuato il montaggio di com-
ponenti estranei o che ha apportato modifi che non autorizzate.
Avvertenze per la sicurezza
• Tale locomotiva deve essere impiegata soltanto con un
sistema di funzionamento adeguato per questa (tras-
formatore per corrente alternata Märklin 6647, Märklin
Delta, Märklin Digital oppure Märklin Systems).
Impiegare solamente dei trasformatori che corrispon-
dono alle loro tensioni di rete locali.
Non si impieghino in nessun caso dei trasformatori per
una tensione di rete di 220 V o rispettivamente 110 V.
• La locomotiva non deve venire alimentata nello stesso
tempo con più di una sorgente di potenza.
• Per il funzionamento tradizionale della locomotiva il bi-
nario di alimentazione deve essere protetto dai disturbi.
A tale scopo si deve impiegare il corredo antidisturbi
74046. Tale corredo antidisturbi non è adatto per il
funzionamento Digital.
• Vogliate prestare assolutamente attenzione alle
avvertenze di sicurezza nelle istruzioni di impiego per il
Vostro sistema di funzionamento.
!
AVVERTIMENTO! Questo prodotto contiene magneti.
L‘ingestione di più di un magnete può causare la morte.
In caso di ingestione informare immediatamente un
medico.
Questo prodotto contiene magneti.
L‘ingestione di più di un magnete può causare la morte.
In caso di ingestione informare immediatamente un
Questo prodotto contiene magneti.
L‘ingestione di più di un magnete può causare la morte.
In caso di ingestione informare immediatamente un
Questo prodotto contiene magneti.
L‘ingestione di più di un magnete può causare la morte.
In caso di ingestione informare immediatamente un
Questo prodotto contiene magneti.
L‘ingestione di più di un magnete può causare la morte.
In caso di ingestione informare immediatamente un
!
L‘ingestione di più di un magnete può causare la morte.
!
L‘ingestione di più di un magnete può causare la morte.
In caso di ingestione informare immediatamente un
!
In caso di ingestione informare immediatamente un
!
L‘ingestione di più di un magnete può causare la morte.
!
L‘ingestione di più di un magnete può causare la morte.
In caso di ingestione informare immediatamente un
!
In caso di ingestione informare immediatamente un
!
L‘ingestione di più di un magnete può causare la morte.
In caso di ingestione informare immediatamente un

8
Funktion
• Möjliga driftsystem: Märklin Transformer 6647,
Märklin Delta, Märklin Digital, Märklin Systems.
Använd aldrig någonsin transformatorer avsedda att
anslutas till ingångsspänning 220V - ej eller USA 110V
• Driftsättet igenkänns automatiskt.
• Inställbara adresser: 01 – 80
• Adress från tillverkaren: 78
• Acceleration/ bromsfördröjning (simultant) kan ändras.
Toppfart kan ändras.
• Inställning av lokparametrar (Adress, acceleration/
bromsfördröjning, toppfart): Via Control Unit,
Mobile Station eller Central Station.
Säkerhetsanvisningar
• Loket får endast köras med ett därtill avsett driftsystem
(Märklin Växelström-transformator 6647, Märklin Delta,
Märklin Digital eller Märklin Systems).
Använd endast transformatorer som är avsed-
da för den nätspänning som tillhandahålls av er
elleverantör.
Anslut aldrig en transformator för 220 V nätspän-
ning till 110 V - eller tvärt om.
• Loket får inte samtidigt försörjas av mer än en kraftkälla.
• När motorvagnens lokdel ska köras med konventio-
nell/analog drift måste anlutningsskenan vara avstörd.
Till detta använder man anslutningsgarnityr 74046 med
avstörning och överbelastningsskydd. Avstörnings-
skyddet får inte användas vid digital körning.
• Beakta alltid säkerhetsanvisningarna i bruksanvisnin-
gen som hör till respektive driftsystemet.
Underhållsarbeten som uppstår vid normal användning
beskrivs som följer. Kontakta din Märklinfackhandlare för
reparationer och reservdelar.
Varje form av anspråk på garanti och skadestånd är utesluten
omdelar används i Märklin-produkter som inte har godkänts av
Märklin och / eller om Märklin-produkter har modifi erats och de
inbyggda främmande delarna resp. modifi eringen var upphov till
de därefter uppträdande felen och / eller skadorna. Bevisbördan
för att inbyggnaden av främmande delar i eller ombyggnaden av
Märklin-produkter inte är upphovet till de uppträdande felen och /
eller skadorna, bär den person och / eller företag resp. kund som är
ansvarig för in- och / eller ombyggnaden.
!
VARNING! Denna produkt innehåller magneter. Sväljandet
av mer än en magnet kan under vissa omständigheter
leda till döden.
Om en magnet svalts: Sök omedelbart läkarhjälp.
Denna produkt innehåller magneter. Sväljandet
av mer än en magnet kan under vissa omständigheter
Om en magnet svalts: Sök omedelbart läkarhjälp.
Denna produkt innehåller magneter. Sväljandet
av mer än en magnet kan under vissa omständigheter
Om en magnet svalts: Sök omedelbart läkarhjälp.
av mer än en magnet kan under vissa omständigheter
Om en magnet svalts: Sök omedelbart läkarhjälp.
av mer än en magnet kan under vissa omständigheter
Om en magnet svalts: Sök omedelbart läkarhjälp.
!
av mer än en magnet kan under vissa omständigheter
!
av mer än en magnet kan under vissa omständigheter
!
av mer än en magnet kan under vissa omständigheter
!
av mer än en magnet kan under vissa omständigheter
Om en magnet svalts: Sök omedelbart läkarhjälp.
!
Om en magnet svalts: Sök omedelbart läkarhjälp.
av mer än en magnet kan under vissa omständigheter
Om en magnet svalts: Sök omedelbart läkarhjälp.

9
Funktion
• Mulige driftssystemer: Märklin Transformer 6647,
Märklin Delta, Märklin Digital, Märklin Systems.
Använd aldrig någonsin transformatorer avsedda att
anslutas till ingångsspänning 220V - ej eller USA 110V
• Registrering af driftsarten: automatisk.
• Indstillelige adresser: 01 – 80
• Adresse ab fabrik: 78
• Indstillelig opstarts-/bremseforsinkelse (simultan).
Indstillelig maksimalhastighed.
• Indstilling af lokomotivparametrene (adresse, opstarts-/
bremseforsinkelse, maksimalhastighed): Via Control
Unit, Mobile Station eller Central Station.
Vink om sikkerhed
• Lokomotivet må kun bruges med et driftssystem
(Märklin vekselstrøm-transformator 6647, Märklin
Delta, Märklin Digital eller Märklin Systems), der er
beregnet dertil.
Anvend kun transformatorer, der passer til den
lokale netspænding.
Anvend aldrig transformatorer der er beregnet til en
netspænding på 220 V eller 110 V.
• Lokomotivet må ikke forsynes fra mere end én strøm-
kilde ad gangen.
• Ved konventionel drift af lokomotivet skal tilslutnings-
sporet støjdæmpes. Dertil skal anvendes støjdæmp-
ningssættet 74046. Støjdæmpningssættet er ikke
egnet til digital drift.
• Vær under alle omstændigheder opmærksom på de
vink om sikkerhed, som fi ndes i brugsanvisningen for
Deres driftssystem.
Vedligeholdelsesarbejder ved normal drift er beskrevet i
det efterfølgende. For reparation eller reservedele bedes
De henvende Dem til Deres Märklinforhandler.
Ethvert garanti-, mangelsansvars- og skadeserstatningskrav er
udelukket, hvis der indbygges fremmeddele i Märklinprodukter,
der ikke er frigivet dertil af Märklin og / eller hvis Märklinprodukter
bygges om og de indbyggede fremmeddele hhv. ombygningen var
årsag til sådanne opståede mangler og / eller skader. Det påhviler
kunden hhv. den person og / eller det fi rma, der er ansvarlig for
ind- og / eller ombygningen, at påvise hhv. bevise, at indbygningen
af fremmeddele i, eller ombygningen af Märklinprodukter ikke var
årsag til opståede mangler og / eller skader.
!
ADVARSEL! Dette produkt indeholder magneter. Det kan
i visse tilfælde have dødelige følger at sluge mere end en
magnet.
I givet fald skal der straks søges læge.
Dette produkt indeholder magneter. Det kan
i visse tilfælde have dødelige følger at sluge mere end en
I givet fald skal der straks søges læge.
Dette produkt indeholder magneter. Det kan
i visse tilfælde have dødelige følger at sluge mere end en
I givet fald skal der straks søges læge.
i visse tilfælde have dødelige følger at sluge mere end en
I givet fald skal der straks søges læge.
i visse tilfælde have dødelige følger at sluge mere end en
I givet fald skal der straks søges læge.
!
i visse tilfælde have dødelige følger at sluge mere end en
!
i visse tilfælde have dødelige følger at sluge mere end en
!
i visse tilfælde have dødelige følger at sluge mere end en
!
i visse tilfælde have dødelige følger at sluge mere end en
I givet fald skal der straks søges læge.
!
I givet fald skal der straks søges læge.
i visse tilfælde have dødelige følger at sluge mere end en
I givet fald skal der straks søges læge.

10
2.
1.

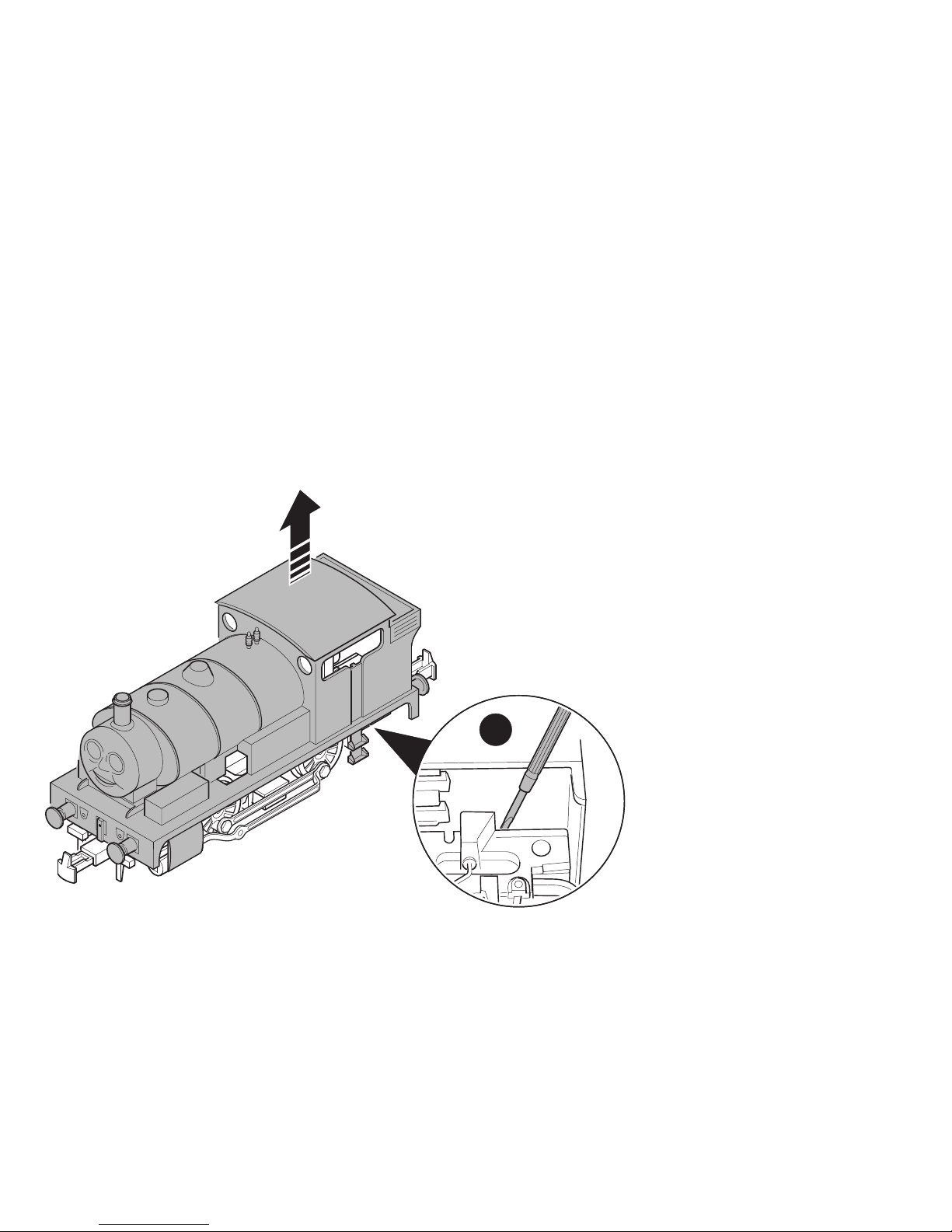

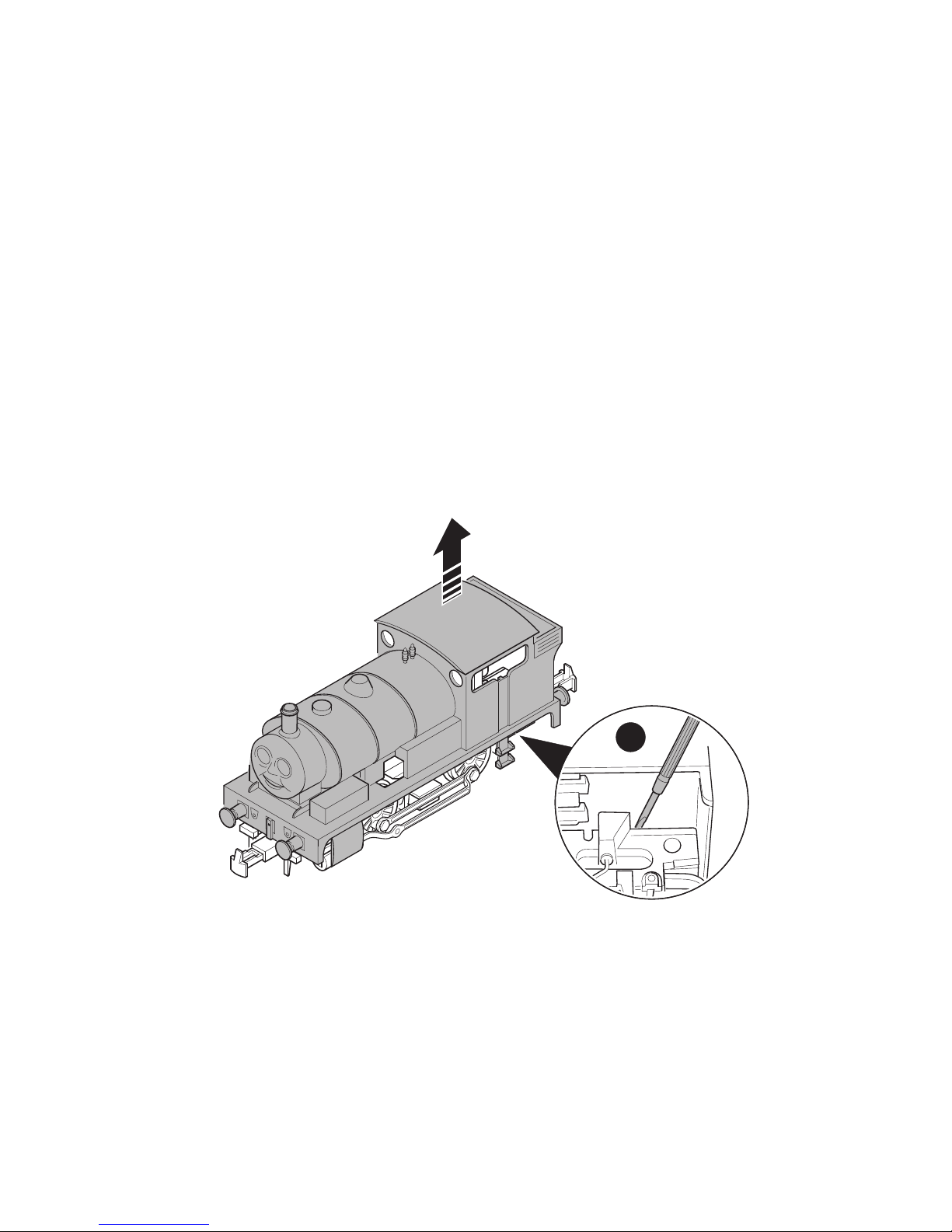

Vor Umstellen der Adresse Gehäuse abnehmen. Dadurch
wird die beim Umprogrammieren blinkende Diode sichtbar.
Remove the locomotive‘s body before changing its address.
You can then see the diode that blinks during the repro-
gramming process.
Retirer la superstructure avant de modifier l’adresse. La di-
ode clignotante indiquant le changement de programmation
devient alors visible.
Voor het wijzigen van het adres het locomotiefhuis verwijde-
ren. Hierdoor wordt bij het omprogrammeren een knipperen-
de LED zichtbaar.
Antes de cambiar la dirección, retirar la carcasa. De este
modo queda visible el diodo que destella durante la
reprogramación.
Prima della variazione dell’indirizzo smontare la
sovrastruttura. In tal modo diviene visibile il diodo lam-
peggiante durante la modifica di programmazione.
Vid omställning av adressen avlägsnar man först lok-
kåpan. Under omprogrammeringen kan man då se en
blinkande lysdiod.
Huset skal tages af inden omstilling af adressen. Derved
bliver dioden, der blinker ved omprogrammering, synlig.

11
Lokparameter einstellen mit der Control Unit

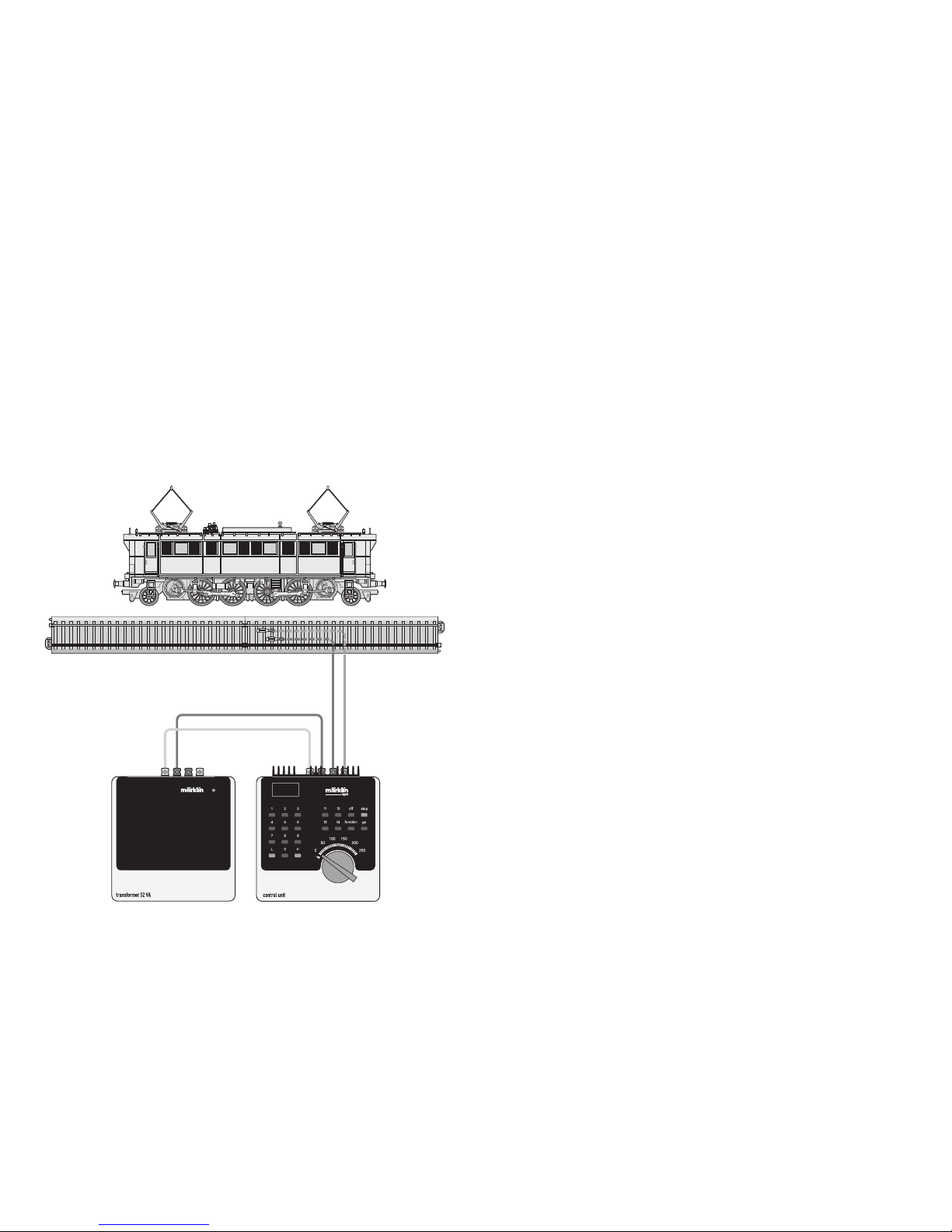

1. Voraussetzung: Aufbau wie Grafik S. 15.
Nur die zu verändernde Lok ist auf dem Gleis.
2. „Stop“- und „Go“-Taste gleichzeitig drücken, bis
„99“ in der Anzeige aufblinkt.
3. „Stop“-Taste drücken.
4. Lokadresse „80“ eingeben.
5. Umschaltbefehl am Fahrregler halten. Während des
Haltens die „Go“-Taste drücken.
6. Licht der Lok blinkt langsam. Wenn nicht, ab Schritt
2 wiederholen.
7. Registernummer für den zu ändernden Parameter
eingeben (=> Liste auf Seite 17).
8. Fahrtrichtungswechsel betätigen.
9. Licht blinkt schnell.
10. Neuen Wert eingeben (=> Liste auf Seite 17).
11. Fahrtrichtungswechsel betätigen.
12. Licht blinkt langsam (Ausnahme Werkreset).
13.
Nächste Parametereinstellung ab 6. oder beenden
mit 14.
14. Vorgang beenden mit Drücken der „Stop“-
Taste. Anschließend Drücken der „Go“-Taste.
Setting Locomotive Parameters with the Control Unit
1. Requirement: Setup as in diagram on page 15. Only
the locomotive to be changed can be on the track.
2. Press the “Stop” and “Go” at the same time until
“99” blinks in the display.
3. Press the “Stop” button.
4. Enter the locomotive address „80“.
5. Hold the control knob in the reverse direction area.
While holding the control knob here, press the „Go“
button.
6. The headlights on the locomotive will blink slowly. If
they don‘t, repeat Step 2.
7. Enter the register number for the parameter to be
changed (=> List on page 17).
8. Active the change of direction.
9. The headlights will blink rapidly.
10. Enter the new value (=>List on page 17).
11. Active the change of direction.
12. The headlights will blink slowly (exception: factory reset).
13. Enter the next parameter setting from 6 or end with 14.
14. End the process by pressing the „Stop“ button.
Then press the „Go“ button.
„Änderungen der Lokparameter im Decoder dürfen nur wie
beschrieben ausgeführt werden. Für darüber hinaus gehende
Änderungen, die zu Fehlverhalten oder Beschädigung des Deco-
ders führen, haftet Märklin nicht; eventuelle nötige Reparaturen
werden kostenpflichtig ausgeführt.“
„Changes to the locomotive parameters in the decoder may only
be carried out as described. Märklin is not liable for changes bey-
ond this that cause malfunctions or damages to the decoder; the
cost for any necessary repairs must be borne by the consumer.“

12
Réglage des paramètres de la loco avec la Control Unit
1. Condition: Montage comme sur illustration en page
15. Seule la loco à modifier peut se trouver sur la voie.
2. Pressez simultanément les touches „Stop“ et „Go“
jusqu’à ce que le nombre „99“ clignote sur l’écran.
3. Pressez la touche „Stop“.
4. Introduisez l’adresse de loco „80“.
5. Maintenir l’ordre de commutation sur le régulateur
de marche. Durant le maintien, appuyer sur la touche
„Go“.
6. Les feux de la locomotive clignotent lentement.
Dans le cas contraire, renouveler l’opération à partir
de l’étape 2.
7. Indiquer le numéro d’enregistrement pour le pa-
ramètre à modifier (=> liste page 17).
8. Activer l’inversion du sens de marche.
9. Les feux clignotent rapidement.
10. Entrer la nouvelle valeur (=> liste page 17).
11. Activer l’inversion du sens de marche.
12. Les feux clignotent lentement (exception : réinitiali-
sation aux valeurs d’usine).
13. Définition de paramètres suivante à partir du point 6
ou terminer par le point 14.
14. Terminez le processus en pressant la touche
„Stop“. Ensuite, pressez la touche „Go“.
Locparameters instellen met de Control Unit
1. Voorwaarde: opbouw zoals tekening op pagina 15.
Alleen de loc die gewijzigd moet worden op de rails.
2. ”Stop”- en ”Go”-toets gelijktijdig indrukken tot ”99”
in het display oplicht.
3. ”Stop”-toets indrukken.
4. Het adres „80“ invoeren.
5. Omschakelcommando met de rijregelaar vasthou-
den. Tijdens het vasthouden de toets “Go” indruk-
ken.
6. De verlichting van de loc knippert langzaam. Indien
dit niet het geval is, vanaf punt 2 opnieuw beginnen.
7. Het registernummer van de te wijzigen parameter
invoeren (=> lijst op pagina 17).
8. Omschakelcommando geven.
9. Verlichting gaat snel knipperen.
10. Nieuwe waarde invoeren (=> lijst op pagina 17).
11. Omschakelcommando geven.
12. Verlichting knippert langzaam (uitgezonderd bij
decoder reset)
13. Volgende parameterinstelling vanaf punt 6 of beëindi-
gen met 14
14. Sessie beëindigen door het indrukken van de toets
“Stop”. Aansluitend de toets “Go” indrukken.
« Pour modifier les paramètres de la locomotive dans le
décodeur, procédez impérativement de la manière décrite. La
garantie Märklin ne couvre pas les modifications ne respectant
pas scrupuleusement les instructions et pouvant être à l’origine
d’un dysfonctionnement ou d’une détérioration du décodeur ;
d’éventuelles réparations seront facturées. »
„Het wijzigingen van de loc-parameters in de decoder mag enkel
en alleen op de beschreven wijze worden uitgevoerd. Elke op
andere wijze uitgevoerde wijziging, die tot storing of beschadi-
ging van de decoder leidt, valt buiten de garantie van Märklin;
eventuele noodzakelijke reparaties worden met berekening van
de kosten uitgevoerd.“

13
Parámetros de la locomotora configurables con el
Control Unit
1. Condición previa: montaje como el gráfico pág. 15.
En la vía debe encontrarse solamente la locomotora
a configurar.
2. Apretar simultáneamente la tecla “Stop” y “Go”
hasta que aparece “99” en pantalla.
3. Apretar la tecla “Stop”.
4. Marcar el código de la locomotora „80“.
5. Mantener la orden de conmutación en el regulador
de marcha. Durante la parada, pulsar la tecla „Go“.
6. La luz de la locomotora se enciende con intermiten-
cia lenta. En caso negativo, repetir desde el paso 2.
7. Introducir el número de registro del parámetro que
se desee modificar (=> Lista en página 17).
8. Activar el cambio de sentido de la marcha.
9. La luz se enciende con intermitencia rápida.
10. Introducir un valor nuevo (=> Lista en página 17).
11. Activar el cambio de sentido de la marcha.
12. La luz se enciende con intermitencia lenta (excep-
ción: se ha realizado un reset en fábrica).
13. Configuración de siguiente parámetro repitiendo a
partir de 6. o terminar con 14.
14. Repetir la operación pulsando la tecla „Stop“. A
continuación, pulsar la tecla „Go“.
Impostazione dei parametri della locomotiva con la
Control Unit
1. Predisposizione: assetto come da schema a pag.
15. Soltanto la locomotiva da modificare si trova sul
binario.
2. Premere contemporaneamente i tasti „Stop“ e „Go“,
fino a che sul visore lampeggia „99“.
3. Premere il tasto „Stop“.
4. Introdurre l’indirizzo della locomotiva „80“.
5. Tenere premuto il comando di commutazione sul
regolatore di marcia. Durante tale pressione, premere
il tasto „Go„.
6. I fanali della locomotiva lampeggiano lentamente. In
caso negativo, si riprenda dal passo 2.
7. Introdurre il numero di registro per il parametro da
modificare (=> elenco a pagina 17).
8. Azionare la commutazione della direzione di marcia.
9. I fanali lampeggiano velocemente.
10. Introdurre il nuovo valore (=> elenco a pagina 17).
11. Azionare la commutazione della direzione di marcia.
12. I fanali lampeggiano lentamente (ad eccezione del
ripristino di fabbrica).
13. Impostazione del prossimo parametro ripartendo da
6. oppure terminare con 14.
14. Terminare il procedimento con la pressione del tasto
„Stop„.Successivamente premere il tasto „Go„.
„Las modificaciones de los parámetros de la locomotora en el
decoder deben ejecutarse sólo como se ha descrito. Märklin no
se hará responsable de los cambios que vayan más allá de estos
y que provoquen una respuesta anómala o daños al decoder; las
posibles reparaciones necesarias se facturarán.“
„Variazioni dei parametri della locomotiva nel Decoder devono
essere eseguite soltanto come descritto. Per variazioni che si
discostano da queste, le quali conducano a un comportamento
difettoso oppure a danneggiamenti del Decoder, Märklin non as-
sume la responsabilità; eventuali riparazioni necessarie vengono
eseguite addebitandone il costo.“

14
Lokparametrar ställs in med Control Unit
1. Förutsättning: Montering som visas enligt grafik på
s. 15. Endast det lok som ska ändras ska finnas på
spåret.
2. Både „Stop“- och „Go“-tangenten hålls nedtryckt
tills „99“ blinkar på displayen.
3. „Stop“-tangenten hålls ner.
4. Lokadress „80“ matas in.
5. Tryck ned körkontrollen, som vid ändring av körrikt-
ningen. Håll ned knappen och tryck samtidigt på
„Go“-knappen.
6. Lokets strålkastare blinkar långsamt. Om inte
– upprepa steg 2.
7. Ange registernummren för de ändrade parametrar-
na (=> Se lista på sidan 17).
8. Gör en körriktningsändring.
9. Strålkastarna blinkar snabbt.
10. Ange önskade nya värden (=> Se lista på sidan 17).
11. Gör en körriktningsändring.
12. Strålkastarna blinkar långsamt (Gäller inte vid
genomförd reset).
13. Nästa parameterinställning från steg 6. eller sluta
med steg 14.
14. Avsluta med att trycka på “Stop“-knappen. Tryck
därefter på “Go“-knappen.
Indstilling af lokomotivparametre med Control Unit
1. Forudsætning: Opbygning som på grafikken s. 15.
Kun det lokomotiv, der skal ændres, er på sporet.
2. Tryk samtidig på „Stop“- og „Go“-tasten, indtil „99“
blinker i displayet.
3. Tryk på „Stop“-tasten.
4. Indtast den lokomotivadresse „80“.
5. Hold omskiftningskommando på køreregulator Tryk
på „Go“-knappen mens der holdes.
6. Lyset på lokomotivet blinker langsomt. Hvis ikke
gentages proceduren fra trin 2.
7. Indtast registernummeret for den parameter, der skal
ændres (=> liste på side 17).
8. Betjen køreretningsskiftet.
9. Lyset blinker hurtigt.
10. Indtast den nye værdi (=> liste på side 17).
11. Betjen køreretningsskiftet.
12. Lyset blinker langsomt (undtaget fabriksnulstilling).
13. Udfør næste parameterindstilling fra 6. eller afslut
med 14.
14. Afslut proceduren ved at trykke på „Stop“-knappen
Tryk derefter på „Go“-knappen.
„Ändringar av dekoderns lokparametrar får endast göras på det sätt
som instruktionerna anger. Märklin ansvarar inte för andra - eller på
annorlunda sätt utförda - parameterändringar som leder till fel på
- eller skadar - dekodern. Eventuella reparationer som i sådana fall
erfordras debiteras enligt gängse taxa.“
Ændring af lokomotivets parametre i dekoderen må kun udføres
som beskrevet. Märklin hæfter ikke for ændringer, der ligger uden
for dette, og som kan medføre fejlfunktion eller beskadigelse af
dekoderen. Eventuelle nødvendige reparationer udføres mod
beregning.

15
Lokparameter mit Control Unit ändern.
Changing Locomotive Parameters with the Control Unit.
Modification des paramètres avec la Control Unit.
Locparameter met de Control Unit.
Modificar los parámetros de la locomotora con el Control Unit.
Modifica dei parametri della locomotiva con la Control Unit.
Lokparametrar ändras med Control Unit.
Ændring af lokomotivparametre med Control Unit.
Central Station/Mobile Station:
siehe jeweilige Gerätebeschreibung.
Central Station/Mobile Station:
see the description for the unit in question.
Central Station/Mobile Station :
voir descriptions respectives des appareils
Zie bij Central Station/Mobile Station de desbetref-
fende gebruiksaanwijzing.
Para Central Station/Mobile Station, véase la descrip-
ción del aparato en cuestión.
Per Central Station/Mobile Station si veda la rispetti-
va descrizione dell‘apparecchio.
Central Station/Mobile Station:
Var god se respektive körkontrolls bruksanvisning.
Central Station/Mobile Station se de enkelte speci-
fikationer.

16

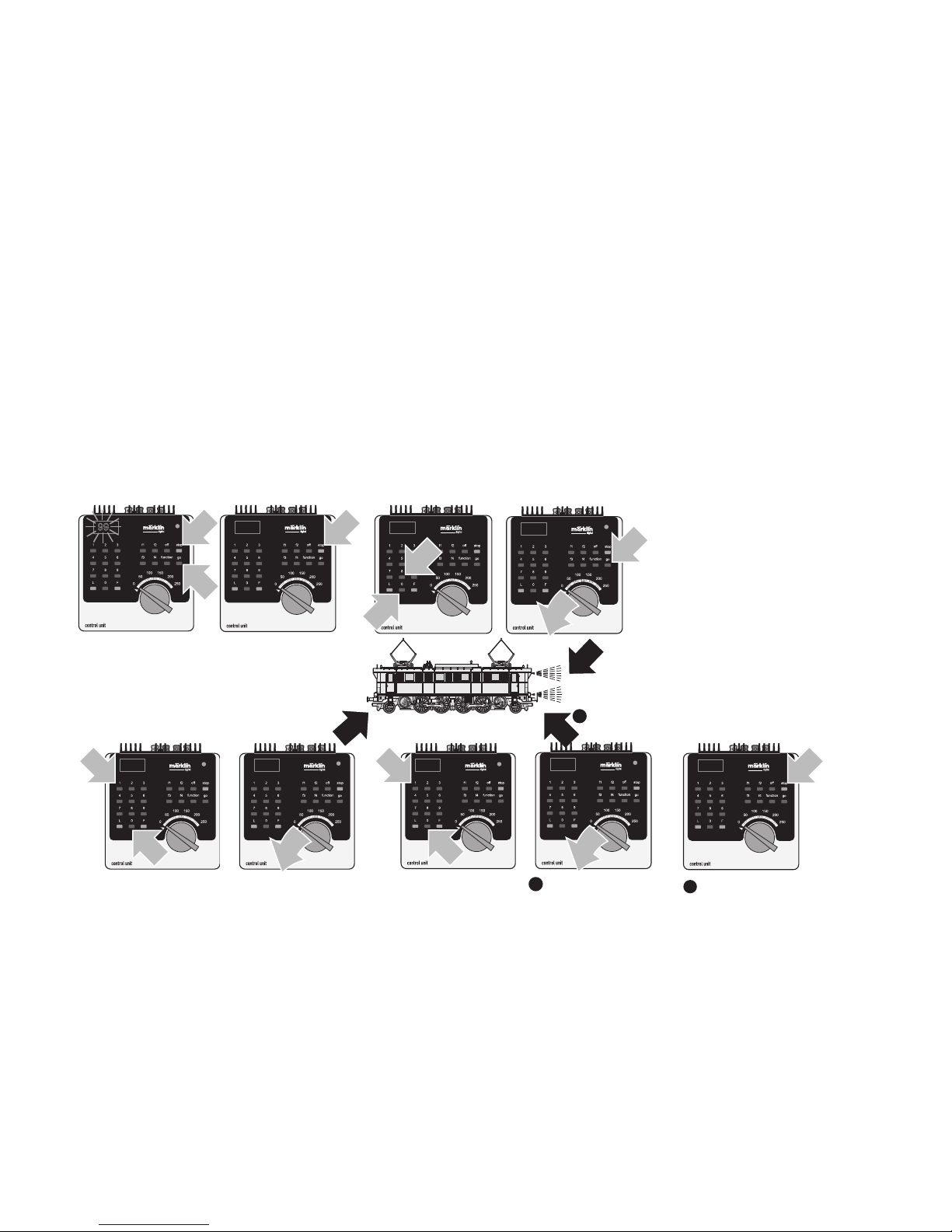

Lokparameter verändern mit der Control Unit 6021.
Changing Locomotive Parameters with the 6021 Control Unit.
Modification des paramètres de la locomotive avec la Control Unit 6021.
Locparameter wijzigen met de Control Unit 6021.
Modificar los parámetros de la locomotora con el Control Unit 6021.
Modifica dei parametri della locomotiva con la Control Unit 6021.
Lokparametrar ändras med Control Unit 6021.
Ændring af lokomotivparametre med Control Unit 6021.
1
80
1
1
1
99
1
2
80
2
1
01
  

01
1
1
2
10
10
1
  
11

14
12

17
Parameter • Parameter • Paramètre • Parameter •
Parámetro • Parametro • Parameter • Parameter Wert • Value • Valeur
• Waarde • Valor •
Valore • Värde •
Værdi
Register • Register •
Registre • Register •
Registro • Registro •
Register • Register
Adresse • Address • Adresse • Adres • Código • Indrizzo •
Adress • Adresse 01 - 8001
Anfahr-/ Bremsverzögerung • Acceleration/ Braking Delay •
Temoprisation accélération freinage • Optrek- afrem-
vertraging • Regulación arranque y frenado • Ritardo di
avviamento/ frenatura • Acceleration/ bromsfördröjning •
Opstart-/ bremseforsinkelse
01 - 3103
Höchstgeschwindigkeit • Maximum speed •
Vitesse maximale • Maximumsneilheid • Velocidad máxima •
Velocità massima • Toppfart • Maksimalhastighed 01 - 6305
Rückstellen auf Serienwerte • Reset to series value •
Remettre aux valeurs de série • Terugzetten naar
serie-instellingen • Restablecer los valores de serie •
Pipristinare sui valori di serie • Återställa till standardvärden •
Tibagestil til serieværdien
0808

18
Lokomotiv-Gehäuse abnehmen
Removing the locomotive body
Enlever la caisse de la locomotive
Locomotiefkap verwijderen
Retirar la carcasa de la locomotora
Smontaggio della sovrastruttura della locomotiva
Tag av lokkåpan
Aftag lokomotivets overdel
2.
1.

19
Schmierung nach etwa 40 Betriebsstunden
Lubrication after approximately 40 hours of operation
Graissage après environ 40 heures de marche
Smering na ca. 40 bedrijfsuren
Engrase a las 40 horas de funcionamiento
Lubrificazione dopo circa 40 ore di funzionamento
Smörjning efter ca. 40 driftstimmar
Smøring efter ca. 40 driftstimer
max 1-2!
TRIX 66626

20

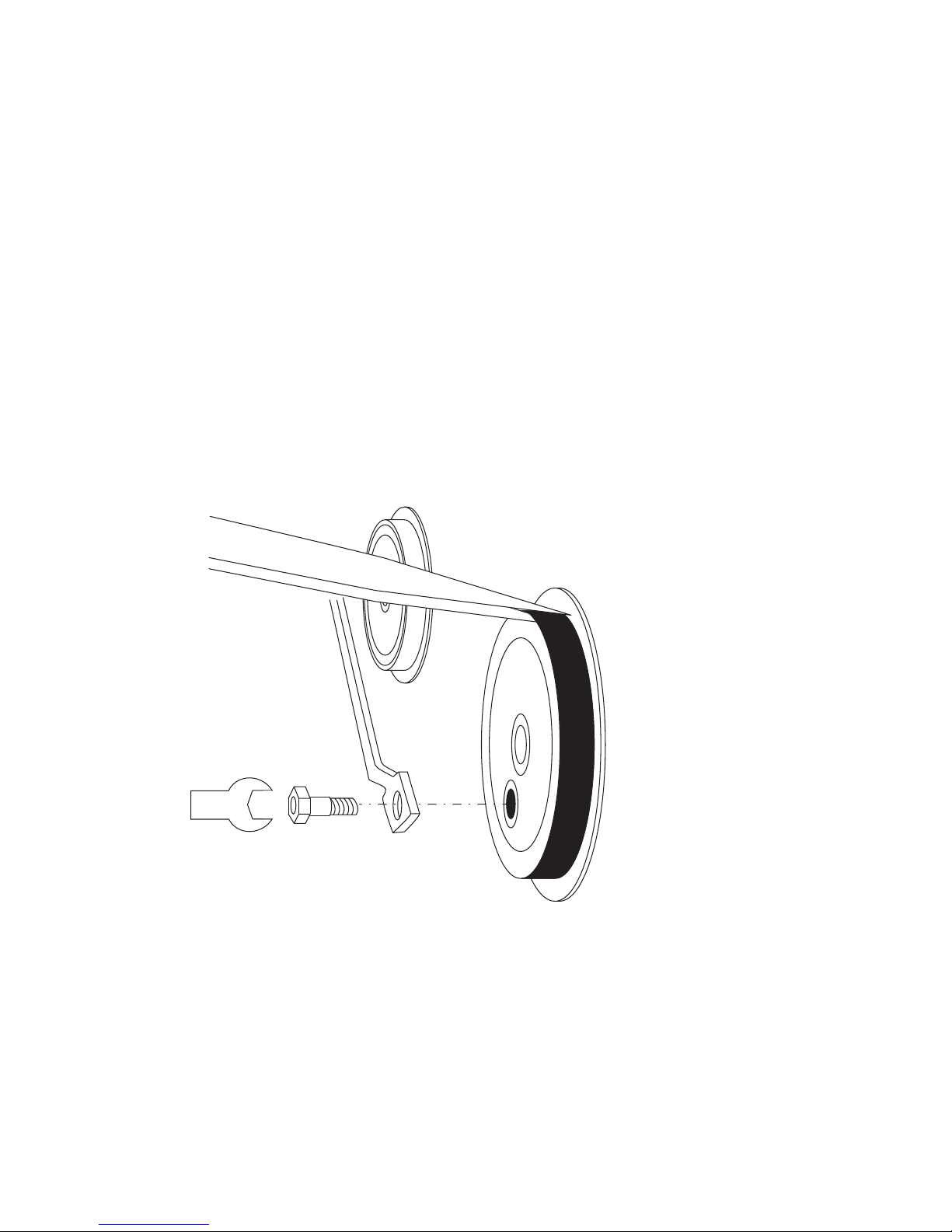

Haftreifen auswechseln
Changing traction tires
Changer les bandages d’adhérence
Antislipbanden vervangen
Cambio de los aros de adherencia
Sostituzione delle cerchiature di aderenza
Slirskydd byts
Friktionsringe udskiftes
2,5 mm
