37196
Modell der
Baureihe E 91.9

2
Informationen zum Vorbild
Die schweren Güterzuglokomotiven der Bau-
reihe E 91 wurden ab 1927 in der leichteren
Ausführung E 91.9 mit Widerstandsbremse
gebaut. Sie leisteten unverändert 2 200 kW und
erreichten mit einem Gewicht von 116,4 t eine
Geschwindigkeit von 55 km/h.
Die Gelenkbauweise mit zwei Treibgestellen und
einem dreiteiligen Lokaufbau sowie der Winter-
thur-Schrägstangenantrieb bewährten sich auf
den Gebirgsstrecken in Mittel- und Süddeutsch-
land.
Die Deutsche Bundesbahn übernahm 6 Maschi-
nen der Baureihe E 91.9 und setzte sie nach
ihrer Modernisierung bis in die 70er-Jahre im
Strecken- und Rangierdienst ein. Zwei der inzwi-
schen als Baureihe 191 bezeichneten Lokomoti-
ven blieben als Museumsfahrzeuge erhalten.
Information about the Prototype
Beginning in 1927 a lighter version of the E 91
heavy freight locomotive was built with resistance
brakes and was classified as the E 91.9. It had a
steady output of 2.200 kW, weighed 116,4 tons
and could reach a maximum speed of 55 km/h (30
m.p.h.).
The locomotive’s three-part articulated body with
two groups of driving wheels and Winterthur drive
rod design was very effective on mountain lines in
central and southern Germany.
The German Federal Railroad acquired six of these
powerful engines after the war and, after upgrading
their equipment, used them well into the 1970’s in
both road and yard work. Two of the locomotives,
later classified 191, have been placed in museums.

3
Informations relatives au modèle réel
C’est à partir de 1927 que furent construites les
lourdes motrices pour trains de marchandises
de la série E 91. Il s’agissait là d’une série allé-
gée, les E 91.9, équipées de freins à résistance.
Elles développaient une puissance de 2 200 kW
et la vitesse limite de ces machines, d’un poids
de 116,4 t, était de 55 km/h.
La construction articulée avec 2 trains moteurs
et une caisse en 3 parties ainsi que la transmis-
sion par bielles obliques du type Winterthur ont
donné entière satisfaction sur les lignes monta-
gneuses de l’Allemagne centrale et méridionale.
La Deutsche Bundesbahn reprit 6 motrices de
la série E 91.9 et leur confia, après modernisa-
tion, des services de traction et de manoeuvres
jusque vers les années 1970. 2 de ces machines
numérotées depuis, série 191, sont conservées
en tant que machines de musée.
Informatie over het voorbeeld
De zware goederentrein-locomotieven van de
bouwserie E 91 werden vanaf 1927 in de lichtere
uitvoering E 91.9 gebouwd met weerstandsrem.
Ze leverden een onveranderd vermogen van 2
200 kW en met hun gewicht van 116,4 t bereik-
ten ze een snelheid van 55 km/u.
De gelede constructie met twee drijfstellen
en een driedelige bovenbouw, alsmede de
„Winterthur” – aandrijving met schuine stangen,
voldeden uitstekend op de bergtrajecten van
middenen Zuid-Duitsland.
De „Deutsche Bundesbahn” nam 6 machines
van de bouwserie E 91.9 over en zette deze na
hun modernisering in voor route- en rangeer-
diensten tot in de jaren 70. Twee van de inmid-
dels als bouwserie 191 aangeduide locomotie-
ven zijn als museumlocs behouden.

4
Funktion
• Mögliche Betriebssysteme:
Märklin Transformer 6647, Märklin Delta,
Märklin Digital, Märklin Systems.
• Erkennung der Betriebsart: automatisch.
• Einstellbare Adresse (Control Unit): 01 bis 80.
Adresse ab Werk: 20
• Mfx-Technologie für Mobile Station / Central
Station. Name ab Werk: E 91
• Veränderbare Anfahrverzögerung.
• Veränderbare Bremsverzögerung.
• Veränderbare Höchstgeschwindigkeit.
• Einstellen der Lokparameter elektronisch
über Control Unit, Mobile Station oder
Central Station.
• Eingebaute Geräuschelektronik, nur im Be-
trieb mit Control Unit oder Märklin Systems
nutzbar.
Die bei normalem Betrieb anfallenden Wartungs-
arbeiten sind nachfolgend beschrieben. Für
Reparaturen oder Ersatzteile wenden Sie sich
bitte an Ihren Märklin-Fachhändler.
Jegliche Garantie-, Gewährleistungs- und Schadensersatzan-
sprüche sind ausgeschlossen, wenn in Märklin-Produkten nicht
von Märklin freigegebene Fremdteile eingebaut werden und/oder
Märklin-Produkte umgebaut werden und die eingebauten Fremd-
teile bzw. der Umbau für sodann aufgetretene Mängel und/oder
Schäden ursächlich war. Die Darlegungs- und Beweislast dafür,
dass der Einbau von Fremdteilen oder der Umbau in bzw. von
Märklin-Produkten für aufgetretene Mängel und/oder Schäden
nicht ursächlich war, trägt die für den Ein- und/oder Umbau
verantwortliche Person und/oder Firma bzw. der Kunde.
Sicherheitshinweise
• Die Lok darf nur mit einem dafür bestimmten
Betriebssystem (Märklin Wechselstrom-
Transformator 6647, Märklin Delta, Märklin
Digital oder Märklin Systems) eingesetzt
werden.
• Die Lok darf nur aus einer Leistungsquelle
gleichzeitig versorgt werden.
• Beachten Sie unbedingt die Sicherheitshin-
weise in der Gebrauchsanleitung zu Ihrem
Betriebssystem.

5

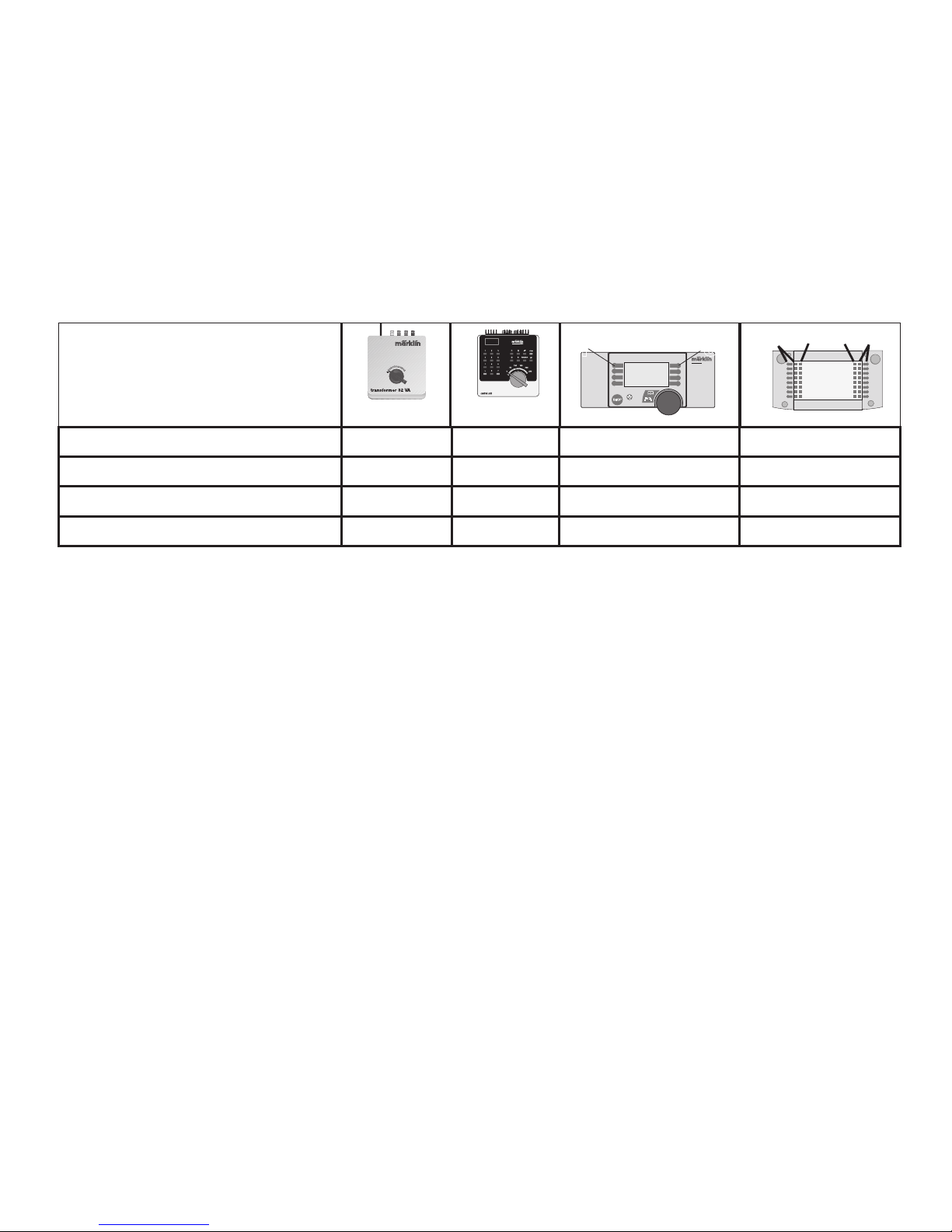

Schaltbare Funktionen
6647 6021
STOP
mobile station
systems
15
60652
central
station
60212
f0 f0f8
f8
Spitzensignal Dauernd ein 1 function / off Licht-Taste Taste f0
Lokpfeife — f2 Taste 4, mit Symbol Taste f2
Rangiergang (nur ABV) — f4 Taste 2, mit Symbol Taste f4
1) = Intensität abhängig von der Fahrspannung

6
No warranty or damage claims shall be accepted in those cases
where parts neither manufactured nor approved by Märklin have
been installed in Märklin products or where Märklin products
have been converted in such a way that the non-Märklin parts
or the conversion were causal to the defects and/or damage
arising. The burden of presenting evidence and the burden of
proof thereof, that the installation of non-Märklin parts or the
conversion in or of Märklin products was not causal to the
defects and/or damage arising, is borne by the person and/or
company responsible for the installation and/or conversion, or
by the customer.
Safety Warnings
• This locomotive is to be used only with an
operating system designed for it (Märklin
6646/6647 AC transformer, Märklin Delta,
Märklin Digital or Märklin Systems).
• This locomotive must never be supplied with
power from more than one transformer.
• Pay close attention to the safety warnings in
the instructions for your operating system.
Function
• Possible operating systems:
6646/6647 Märklin Transformer, Märklin
Delta, Märklin Digital, Märklin Systems.
• Recognition of the mode of operation: automatic.
• Addresses that can be set (Control Unit): 01 to 80.
Address set at the factory: 20
• Mfx technology for the Mobile Station /
Central Station.
Name set at the factory: E 91
• Adjustable acceleration.
• Adjustable Braking delay.
• Adjustable maximum speed.
• Setting the locomotive parameters electroni-
cally with the Control Unit, Mobile Station or
Central Station.
• Built-in sound effects circuit, can only be
used in operation with the Control Unit or
Märklin Systems.
The maintenance work necessary with normal
operation of this locomotive is described below.
Please see your authorized Märklin dealer for
repairs or spare parts.

7
Controllable Functions
STOP
mobile station
systems
15
60652
central
station
60212
f0 f0f8
f8
Headlights Continuously on 1
function + off Headlight button Button f0
Locomotive whistle —f2 Button 4, with symbol Button f2
Switching range (only ABV) — f4 Button 2, with symbol Button f4
6647 6021
1) = Intensity varies according to track voltage

8
Fonction
• Systèmes d’exploitation possibles:
Märklin Transformer 6647, Märklin Delta,
Märklin Digital, Märklin Systems.
• Détection du mode d’exploitation: automatique.
• Adresses réglables (Control Unit):
de 01 jusqu’à 80.
Adresse encodée en usine: 20
• Technologie mfx pour Mobile Station /
Central Station. Nom en codee en usine: E 91
• Temporisation d’accélération réglable.
• Temporisation de freinage réglable.
• Vitesse maximale réglable.
• Réglage des paramètres de la loco électro-
niquement à l’aide de la Control Unit, de la
Mobile Station ou de la Central Station.
• Bruiteur électronique intégré, utilisable uni-
quement lors d’exploitation avec la Control
Unit ou Märklin Systems.
Les travaux d‘entretien occasionnels à effectuer
en exploitation normale sont décrits plus loin.
Pour toute réparation ou remplacement de piè-
ces, adressez-vous à votre détaillant-spécialiste
Märklin.
Tout recours à une garantie commerciale ou contractuelle ou à
une demande de dommages-intérêt est exclu si des pièces non
autorisées par Märklin sont intégrées dans les produits Märklin
et/ou si les produits Märklin sont transformés et que les pièces
d’autres fabricants montées ou la transformation constituent
la cause des défauts et/ou dommages apparus. C’est à la
personne et/ou la société responsable du montage/de la trans-
formation ou au client qu’incombe la charge de prouver que le
montage des pièces d’autres fabricants sur des produits Märklin
ou la transformation des produits Märklin n’est pas à l’origine
des défauts et ou dommages apparus.
Remarques importantes sur la sécurité
• La locomotive ne peut être mise en service
qu’avec un système d’exploitation adéquat
(Märklin courant alternatif - transformateur
6647, Märklin Delta, Märklin Digital ou Märklin
Systems).
• La locomotive ne peut être alimentée en
courant que par une seule source de courant.
• Veuillez impérativement respecter les remar-
ques sur la sécurité décrites dans le mode
d’emploi en ce qui concerne le système
d’exploitation.

9
Fonctions commutables
STOP
mobile station
systems
15
60652
central
station
60212
f0 f0f8
f8
Fanal Permanence 1 function + off Touche Lumière Touche f0
sifflet locomotive — f2 Touche 4, avec symbole Touche f1
Vitesse de manœuvre (seulement ABF) — f4 Touche 2, avec symbole Touche f4
6647 6021
1) = Intensité dépendant de la tension présente

10
Werking
• Mogelijke bedrijfssystemen:
Märklin Transformer 6647, Märklin Delta,
Märklin Digital, Märklin Systems.
• Herkenning van het bedrijfssysteem: automa-
tisch.
• Instelbaar adres (Control Unit): 01 t/m 80.
Vanaf de fabriek: 20
• Mfx-technologie voor het Mobile Station /
Central Station. Naam af de fabriek: E 91
• Instelbare optrekvertraging.
• Instelbare afremvertraging.
• Instelbare maximumsnelheid.
• Elektronische instelling van de locomotiefpa-
rameters via de Control Unit, Mobile Station
of Central Station.
• Ingebouwde geluidselektronica, alleen
bruikbaar in het bedrijf met de Control Unit of
Märklin Systems.
De in het normale bedrijf voorkomende onder-
houdswerkzaamheden zijn verderop beschre-
ven. Voor reparatie of onderdelen kunt u zich tot
uw Märklin winkelier wenden.
Elke aanspraak op garantie en schadevergoeding is uitgesloten,
wanneer in Märklin-producten niet door Märklin vrijgegeven
vreemde onderdelen ingebouwd en/of Märklin-producten
omgebouwd worden en de ingebouwde vreemde onderdelen
resp. de ombouw oorzaak van nadien opgetreden defecten en/of
schade was. De aantoonplicht en de bewijslijst daaromtrent, dat
de inbouw van vreemde onderdelen in Märklin-producten of de
ombouw van Märklin-producten niet de oorzaak van opgetreden
defecten en/of schade is geweest, berust bij de voor de inbouw
en/of ombouw verantwoordelijke persoon en/of firma danwel bij
de klant.
Veiligheidsvoorschriften
• De loc mag alleen met een daarvoor bestemd
bedrjfssysteem (Märklin wisselstroom trans-
formator 6647, Märklin Delta, Märklin digitaal
of Märklin Systems) gebruikt worden.
• De loc mag niet vanuit meer dan één stroom-
voorziening gelijktijdig gevoed worden.
• Lees ook aandachtig de veiligheidsvoorschriften
in de gebruiksaanwijzing van uw bedrijfssy-
steem.

11
Schakelbare functies
STOP
mobile station
systems
15
60652
central
station
60212
f0 f0f8
f8
Frontverlichting continu aan 1 functie + off verlichtingstoets Toets f0
Locflui — f2 Toets 4, met symbool Toets f1
Rangeerstand (alleen optrek- afremvertr.) — f4 Toets 2, met symbool Toets f4
6647 6021
1) = sur la voie / Intensiteit afhankelijk van de rijspanning

12
Función
• Sistemas operativos posibles:
Märklin transformador 6647, Märklin Delta,
Märklin Digital, Märklin Systems.
• Reconocimiento del sistema: automático.
• Dirección ajustable (Control Unit): 01 hasta 80.
Código de fábrica: 20
• Tecnología mfx para la Mobile Station /
Central Station. Nombre de fabrica: E 91
• Arranque lento variable.
• Frenado lento variable.
• Velocidad máxima variable.
• Fijar parámetros de la locomotora electróni-
camente por el Control Unit, Mobile Station o
Central Station.
• Electrónica incorporada de ruidos: solo útil
en funcionamiento con Control Unit o Märklin
Systems.
Los trabajos de mantenimiento normales están
descritos a continuación. Para reparaciones o
recambios contacte con su proveedor Märklin
especializado.
Se excluye todo derecho de garantía, prestación de garantía e
indemnización sobre aquellos productos Märklin en los que se
hubieran montado piezas ajenas no autorizadas por Märklin y/o
sobre aquellos productos Märklin que hayan sido modificados
cuando la piezas ajenas montadas o la modificación sean las
causas de los desperfectos y/o daños posteriormente surgidos.
La persona y/o empresa o el cliente responsable del montaje o
modificación será el responsable de probar y alegar que el mon-
taje de piezas ajenas o la modificación en/de productos Märklin
no son las causas de los desperfectos y/o daños surgidos.
Aviso de seguridad
• La locomotora solamente debe funcionar en
un sistema de corriente propio (Märklin co-
rriente alterna – transformador 6647 – Märklin
Delta – Märklin Digital o Märklin Systems).
• La locomotora no deberá recibir corriente
eléctrica mas que de un solo punto de abasto.
• Observe bajo todos los conceptos, las medi-
das de seguridad indicadas en las instruccio-
nes de su sistema de funcionamiento.

13
Funciones posibles
STOP
mobile station
systems
15
60652
central
station
60212
f0 f0f8
f8
Faros frontales
Encendida
perman. 1
function + off Tecla luminosa Tecla f0
Ruido del silbido de la locomotora —f2 Tecla 4, con símbolo Tecla f1
Marcha de maniobras (sólo ABV) — f4 Tecla 2, con símbolo Tecla f4
6647 6021
1) = Intensidad depende de la tensión en la vía

14
Funzionamento
• Possibili sistemi di funzionamento:
Märklin Transformer 6647, Märklin Delta,
Märklin Digital, Märklin Systems.
• Riconoscimento del tipo di funzionamento:
automatico.
• Indirizzi impostabili (Control Unit): 01 - 80
Indirizzo di fabbrica: 20
• Tecnologia mfx per Mobile Station /
Central Station. Nome di fabrica: E 91
• Ritardo di avviamento modificabile.
• Ritardo di frenatura modificabile.
• Velocità massima modificabile.
• Regolazione dei parametri della locomotiva
elettronicamente tramite Control Unit, Mobile
Station oppure Central Station.
• Generatore elettronico di suoni incorporato,
utilizzabile soltanto nel funzionamento con
Control Unit oppure Märklin Systems.
Le operazioni di manutenzione che si verifica-
no nel normale funzionamento sono descritte
nel seguito. Per riparazioni o parti di ricambio
Vi preghiamo di rivolgerVi al Vostro rivenditore
specialista Märklin.
Märklin non fornisce alcuna garanzia, assicurazione e risarci-
mento danni in caso di montaggio sui prodotti Märklin di com-
ponenti non espressamente approvati dalla ditta. Märklin altresì
non risponde in caso di modifiche al prodotto, qualora i difetti e
i danni riscontrati sullo stesso siano stati causati da modifiche
non autorizzate o dal montaggio di componente esterni da lei
non approvati. L‘onere della prova che i componenti montati e
le modifiche apportate non sono state la causa del danno o del
difetto, resta a carico del cliente o della persona/ ditta che ha ef-
fettuato il montaggio di componenti estranei o che ha apportato
modifiche non autorizzate.
Avvertenze per la sicurezza
• Tale locomotiva deve essere impiegata sol-
tanto con un sistema di funzionamento ade-
guato per questa (trasformatore per corrente
alternata Märklin 6647, Märklin Delta, Märklin
Digital oppure Märklin Systems).
• La locomotiva non deve venire alimentata nello
stesso tempo con più di una sorgente di poten-
za.
• Vogliate prestare assolutamente attenzione
alle avvertenze di sicurezza nelle istruzioni di
impiego per il Vostro sistema di funzionamen-
to.

15
Funzioni commutabili
STOP
mobile station
systems
15
60652
central
station
60212
f0 f0f8
f8
Illuminazione di testa Acceso in
permanenza 1 function + off Tasto delle luci Tasto f0
Fischio da locomotiva — f2 Tasto 4, con simbolo Tasto f1
Andatura da manovra (solo ABV) — f4 Tasto 2, con simbolo Tasto f4
6647 6021
1) = Intensità dipendente dalla tensione di trazione

16
Funktion
• Möjliga driftsystem: Märklin Transformer
6647, Märklin Delta, Märklin Digital,
Märklin Systems.
• Driftsättet igenkänns automatiskt.
• Inställbar adress (Conrol Unit): 01 till 80.
Adress från tillverkaren: 20
• Mfx-teknologi för Mobile Station /
Central Station. Namn fran tillverkaren: E 91
• Accelerationsfördröjning kan ändras.
• Bromsfördröjning kan ändras.
• Toppfart kan ändras.
• Elektronisk inställning av lokparametrar via Con-
trol Unit, Mobile Station eller Central Station.
• Inbyggd ljudelektronik kan endast användas
vid drift med Control Unit eller Märklin Sys-
tems.
Underhållsarbeten som uppstår vid normal an-
vändning beskrivs som följer. Kontakta din Märk-
linfackhandlare för reparationer och reservdelar.
Varje form av anspråk på garanti och skadestånd är utesluten
om delar används i Märklin-produkter som inte har godkänts av
Märklin och/eller om Märklin-produkter har modifierats och de
inbyggda främmande delarna resp. modifieringen var upphov till
de därefter uppträdande felen och/eller skadorna. Bevisbördan
för att inbyggnaden av främmande delar i eller ombyggnaden
av Märklin-produkter inte är upphovet till de uppträdande felen
och/eller skadorna, bär den person och/eller företag resp. kund
som är ansvarig för in- och/eller ombyggnaden.
Säkerhetsanvisningar
• Loket får endast köras med ett därtill avsett
driftsystem (Märklin Växelström-transforma-
tor 6647, Märklin Delta, Märklin Digital eller
Märklin Systems).
• Loket får inte samtidigt försörjas av mer än
en kraftkälla.
• Beakta alltid säkerhetsanvisningarna i bruksan-
visningen som hör till respektive driftsystemet.

17
Kopplingsbara funktioner
STOP
mobile station
systems
15
60652
central
station
60212
f0 f0f8
f8
Frontstrålkastare Permanent till
1
function + off Belysnings-knapp Knapp f0
Lokvissla — f2 Knapp 4, med symbol Knapp f1
Rangerkörning (endast ABV) — f4 Knapp 2, med symbol Knapp f4
6647 6021
1) = Intensitet beror på körspänning

18
Funktion
• Mulige driftssystemer: Märklin Transformer
6647, Märklin Delta, Märklin Digital, Märklin
Systems.
• Registrering af driftsarten: automatisk.
• Indstillelig adresse (Control Unit): 01 til 80.
Adresse ab fabrik: 20
• Mfx-teknologi til Mobile Station /
Central Station. Navn ab fabrik: E 91
• Indstillelig opstartforsinkelse.
• Indstillelig bremseforsinkelse.
• Indstillelig maksimalhastighed.
• Elektronisk indstilling af lokomotivparame-
trene via Control Unit, Mobile Station eller
Central Station.
• Indbygget lydelektronik, kan kun bruges ved
drift med Control Unit eller Märklin Systems.
Vedligeholdelsesarbejder ved normal drift er
beskrevet i det efterfølgende. For reparation eller
reservedele bedes De henvende Dem til Deres
Märklinforhandler.
Ethvert garanti-, mangelsansvars- og skadeserstatningskrav er
udelukket, hvis der indbygges fremmeddele i Märklinprodukter,
der ikke er frigivet dertil af Märklin og/eller hvis Märklinprodukter
bygges om og de indbyggede fremmeddele hhv. ombygningen
var årsag til sådanne opståede mangler og/eller skader. Det på-
hviler kunden hhv. den person og/eller det firma, der er ansvarlig
for ind- og/eller ombygningen, at påvise hhv. bevise, at indbyg-
ningen af fremmeddele i, eller ombygningen af Märklinprodukter
ikke var årsag til opståede mangler og/eller skader.
Vink om sikkerhed
• Lokomotivet må kun bruges med et drifts-
system (Märklin vekselstrøm-transformator
6647, Märklin Delta, Märklin Digital eller
Märklin Systems), der er beregnet dertil.
• Lokomotivet må ikke forsynes fra mere end
én strømkilde ad gangen.
• Vær under alle omstændigheder opmærksom
på de vink om sikkerhed, som findes i brugs-
anvisningen for Deres driftssystem.

19
Styrbare funktioner
STOP
mobile station
systems
15
60652
central
station
60212
f0 f0f8
f8
Frontbelysning Konstant tændt 1 function + off Belysningskontakt Knap f0
Lokomotivfløjte
— f2 Knap 4, med symbol Knap f1
Rangergear (kun ABV) — f4 Knap 2, med symbol Knap f4
6647 6021
1) = Intensitet afhængig af kørespændingen.

20
Lokparameter einstellen mit der Control Unit
1. Voraussetzung: Aufbau wie Grafik S. 24. Nur
die zu verändernde Lok ist auf dem Gleis.
2. „Stop“- und „Go“-Taste gleichzeitig drücken,
bis „99“ in der Anzeige aufblinkt.
3. „Stop“-Taste drücken.
4. Lokadresse „80“ eingeben.
5. Umschaltbefehl am Fahrregler halten. Wäh-
rend des Haltens die „Go“-Taste drücken.
6. Licht der Lok blinkt langsam. Wenn nicht, ab
Schritt 2 wiederholen.
7. Registernummer für den zu ändernden Para-
meter eingeben (=> Liste auf Seite 30).
8. Fahrtrichtungswechsel betätigen.
9. Licht blinkt schnell
10. Neuen Wert eingeben (=> Liste auf Seite 30).
11. Fahrtrichtungswechsel betätigen.
12. Licht blinkt langsam (Ausnahme Werkreset)
13. Nächste Parametereinstellung ab 6. oder
beenden mit 14.
14. Vorgang beenden mit Drücken der „Stop“-
Taste. Anschließend Drücken der „Go“-Taste.
Setting Locomotive Parameters with the
Control Unit
1. Requirement: Setup as in diagram on page
24. Only the locomotive to be changed can
be on the track.
2. Press the “Stop” and “Go” at the same time
until “99” blinks in the display.
3. Press the “Stop” button.
4. Enter the locomotive address „80“.
5. Hold the control knob in the reverse direction
area. While holding the control knob here,
press the „Go“ button.
6. The headlights on the rail bus will blink slow-
ly. If they don‘t, repeat Step 2.
7. Enter the register number for the parameter
to be changed (=> List on page 30).
8. Active the change of direction.
9. The headlights will blink rapidly.
10. Enter the new value (=>List on page 30).
11. Active the change of direction.
12. The headlights will blink slowly (exception:
factory reset)
13. Enter the next parameter setting from 6 or
end with 14.
14. End the process by pressing the „Stop“
button. Then press the „Go“ button.
