Master MAS4A018 User manual

1
CZ
Posilovací lavice MASTER multifunkční s gumou
MAS4A018
NÁVOD K POUŽITÍ

2
CZ
Děkujeme, že jste se rozhodli pro koupi našeho produktu. Ačkoliv vynakládáme velké úsilí k zajištění kvality každého našeho výrobku, ojediněle se mohou
vyskytnout chybějící nebo vadné díly. V případě objevení jakýchkoliv závad na stroji či zaznamenáte-li chybějící části stroje, kontaktujte nás za účelem
jeho nahrazení. Tento stroj je určen výhradně pro domácí použití.
Základní informace:
- Tento stroj je určen pouze pro domácí použití. Stroj není určen pro komerční účely a vyšší výkonnostní zatížení.
- Nesprávné používání (jako např. nadměrné cvičení, prudké pohyby bez rozcvičení, špatné nastavení), mohou poškodit vaše zdraví.
- Před začátkem cvičení, konzultujte váš zdravotní stav – srdeční systém, krevní tlak, ortopedické problémy atd. se svým lékařem.
- Výrobce není zodpovědný za jakékoliv zranění, škodu nebo selhání způsobené použitím tohoto výrobku či špatným sestavením a údržbou stroje.
Bezpečnostní informace:
Abyste zamezili úrazu či poškození stroje dodržujte následující pravidla:
 maximální nosnost stroje je 120 kg
 stroj je zařazen do třídy HC a není vhodný pro terapeutické cvičení
 stroj se nesmí používat v nevětraných místnostech
 vysoká teplota, vlhkost a voda nesmí přijít se strojem do styku
 před použitím si důkladně přečtěte návod na použití
 umístěte stroj na pevnou a rovnou plochu. Ujistěte se, že stojí pevně a bezpečně
 nechejte kolem stroje volnou plochu minimálně 2 metry na všechny strany
 nesprávné nebo nadměrné cvičení může vážně poškodit vaše zdraví
 ujistěte se, že páčky a další nastavovací mechanismy na kole nejsou v cestě při cvičení
 pravidelně kontrolujte všechny části. Pokud jsou poškozeny, stroj nepoužívejte a ihned poškozené části vyměňte nebo kontaktujte dodavatele
 pravidelně kontrolujte všechny šrouby a matice, zda jsou pořádně dotaženy
 nenechávejte děti a domácí zvířata bez dozoru na stroji či v blízkosti
 tento stroj není hračka
 uschovejte tento návod na použití pro případné objednání náhradních dílů v budoucnu
Důležité: Vracejte zboží pouze v originálním balení, nebo balení, které je bezpečné pro přepravu a nemůže dojít k poškození stroje.

3
CZ
Části stroje
Č. Popis Množství
1
HLAVNÍ ČÁST
1
2 PŘEDNÍ ZÁKLADNA 1
3 ZADNÍ ZÁKLADNA 1
4
SEDLOV
Á TYČ
2
5 NASTAVITELNÁ PODPĚRA 1
6
SEDLO
1
7
ZÁDOVÁ OPĚRKA
1
8 ŠROUB M6*40 + PODLOŽKA 4
9
ŠROUB M6*16 + PODLOŽKA
4
10
ŠROUB M10*60 + 2 PODLOŽKY + MATICE
2
11
ŠROUB M10*60 + 2 PODLOŽKY + ZAMYKACÍ MATICE
1
12
BEZPEČNOSTNÍ KOLÍK
φ10*60
1
13 ŠROUB M10*135 + 2 PODLOŽKY + ZAMYKACÍ MATICE 1
14 ŠROUB M10*45 + 2 PODLOŽKY + ZAMYKACÍ MATICE 2
15
BEZPEČNOSTNÍ KOLÍK
φ10*80
1
16
ELASTICKÉ LANO
2

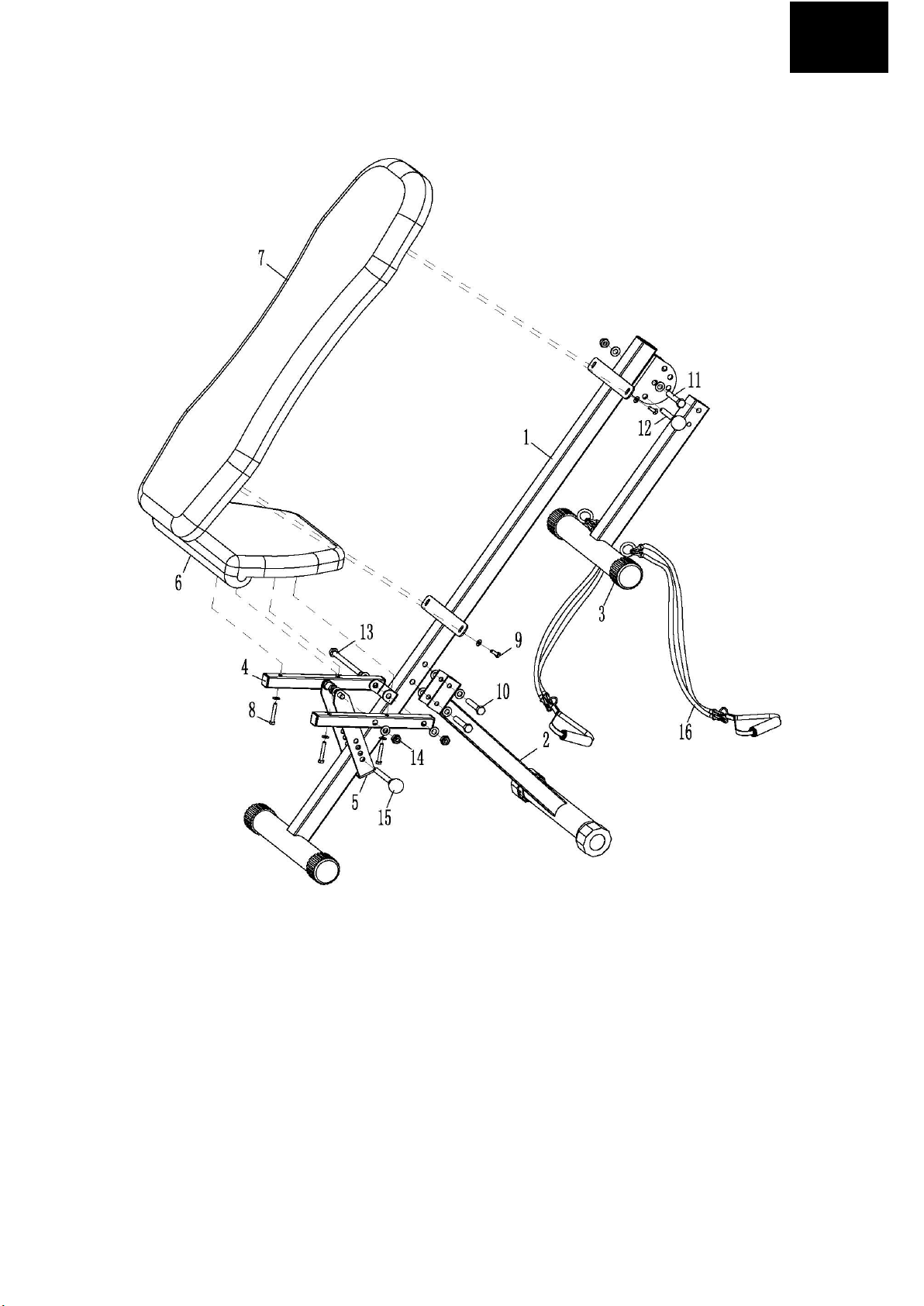

SLOŽENÍ STROJE
1. Připevněte přední základnu (2) k hlavní části (1) pomocí 2 šroubů M10*60 + 4 podložek + 2 matic (10).
2. Připevněte zadní základnu (3) k hlavní části (1) pomocí šroubu M10*60 + 2 podložek + zamykací
matice (11), pak vložte bezp. Kolík (15) jak je ukázáno na obrázku.
3. Připevněte sedlovou tyč (4) k hlavní části (1) pomocí šroubů M10*135 + 2 podložek + zamykací matice
(13) jak je ukázáno na obrázku.
4. Připevněte nastavitelnou podpěru (5) k sedlové tyči (4) pomocí 2 šroubů M10*45 + 4 podložek + 2
zamykacích matic (14), jak je ukázáno n obrázku, pak vložte bezpečnostní kolíkφ10*80 (15).
5. Připevněte sedlo (6) k sedlové tyči (4) pomocí 4 šroubů M6*40 + 4 podložek (8) jak je ukázáno na
obrázku.
6. Připevněte zádovou opěrku (7) k hlavní části (1) pomocí 4 šroubů M6*16 + 4 podložek (9).
7. Připevněte elastické lano (16) k zadní základně (3).
Údržba
Pravidelně provádějte běžnou údržbu stroje na základě vytížení stroje minimálně však po 20 hodinách provozu.
Údržba zahrnuje:
1. Kontrolu všech pohyblivých částí stroje (osy, klouby převádějící pohyb, atd.), zda jsou dostatečně promazány. Pokud ne, ihned je namažte.
Doporučujeme běžný olej pro kola a šicí stroje nebo silikonové oleje.
2. Pravidelná kontrola všech součástí – šrouby a matice a pravidelné dotahování.
3. K údržbě čistoty použijte jen mýdlový roztok a ne čistící prostředky.
4. Skladujte věž vždy na suchém a teplém místě.
UPOZORNĚNÍ
Lavice musí být umístěn na rovné a pevné podložce. Před každým použitím výrobku zkontrolujte dotažení všech šroubů.

4
CZ
Prodávající poskytuje na tento výrobek prvnímu majiteli
záruku 2 roky ode dne prodeje.
Záruka se nevztahuje na závady vzniklé:
1. zaviněním uživatele tj. poškození výrobku nesprávnou montáží, neodbornou repasí, užíváním v nesouladu se záručním
listem
2. nesprávnou nebo zanedbanou údržbou
3. mechanickým poškozením
4. opotřebením dílů při běžném používání
5. neodvratnou událostí a živelnou pohromou
6. neodbornými zásahy
7. nesprávným zacházením, či nevhodným umístěním, vlivem nízké nebo vysoké teploty, působením vody, neúměrným
tlakem a nárazy, úmyslně pozměněným designem, tvarem nebo rozměry
Copyright - autorská práva
Společnost MASTER SPORT s.r.o. si vyhrazuje veškerá autorská práva k obsahu tohoto návodu k použití. Autorské právo
zakazuje reprodukci částí tohoto návodu nebo jako celku třetí stranou bez výslovného souhlasu společnosti
MASTER SPORT s.r.o.. Společnost MASTER SPORT s.r.o. pro použití informací, obsažených v tomto návodu k použití
nepřebírá žádnou odpovědnost za jakýkoli patent.
MASTER SPORT s.r.o.
Provozní 5560/1b
722 00 Ostrava – Třebovice
Czech Republic
[e-mail]

5
SK
Posilňovacia lavice MASTER® s gumou
MAS4A018
MONTÁŽNE INŠTRUKCIE

6
SK
Ďakujeme, že ste sa rozhodli pre kúpu nášho produktu. Vzhlľadom na to vynakladáme veľké úsilie k zaisteniu kvality každého našeho výrobku,
ojedinele sa môžu vyskytnúť chybajuce alebo vadné diely. V prípade objavenia akýchkoľvek závad na stroji alebo zaznamenáte chýbajúcu časť stroja,
kontaktujte nás za účelom jeho. Tento stroj je určený výhradne pre domáce použitie.
Základné informácie:
- Tento stroj je určený len pre domáce použitie. Stroj neni určený pre komerčné účely a vyššie výkonnostné zaľaženie.
- Nesprávne používanie (ako napr. nadmerné cvičenie, prudké pohyby bez rozcvičení, nesprávne nastavenie), môžu poškodiť vaše zdravie.
- Pred začiatkom cvičenia, konzultujte váš zdravotný stav – srdcový systém, krvný tlak, ortopedické problémy atď. so svojím lekarom.
- Výrobca neni zodpovedný za akékoľvek zranenie, škodu alebo zlyhanie zpôsobené použitím tohoto výrobku či nesprávnym zostavením a údržbou
stroja.
Bezpečnostné informácie:
Abyste zamedzili úrazu či poškodeniu stroja dodržujte následujúce pravidlá:
 maximálna nosnosť stroja je 120 kg
 stroj je zaradený do triedy HC a neni vhodný pre terapeutické cvičenia
 stroj sa nesmie používať v nevetraných miestnostiach
 vysoká teplota, vlhkosť a voda nesmú prísť so strojom do styku
 pred použitím si dôkladne prečítajte návod na použitie
 umiestnite stroj na pevnú a rovnú plochu. Uistite sa, že stojí pevne a bezpečne
 nechajte okolo stroja volnú plochu minimálne 2 metre na všetky strany
 nesprávne alebo nadmerné cvičenie môže vážne poškodiť vaše zdravie
 uistite sa, že páčky a dalšie nastavovacie mechanismy neprekážajú v ceste pri cvičení
 pravidelne kontrolujte všetky časti. Ak sú poškodené, stroj nepoužívajte a ihneď poškodené časti vymeňte alebo kontaktujte dodávatela
 pravidelne kontrolujte všetky skrutky a matice, či sú poriadne dotiahnuté
 nenechávajte deti a domáce zvieratá bez dozoru na stroji či v blízkosti
 tento stroj neni hračka
 uschovajte tento návod na použitie pre prípadné objednanie náhradných dielov v budúcnosti
Dôležité: Vracajte tovar len v originálnom balení, alebo balení, ktoré je bezpečné pre prepravu a nemôže dôjsť k poškodeniu stroja.

7
SK

8
SK
Časti stroja
Č.
Popis
Množstvo
1
HLAVNÁ ČASŤ
1
2 PREDNÁ ZÁKLADŇA 1
3
ZADNÁ ZÁKLADŇA
1
4
SEDADLOVÁ TYČ
2
5
NASTAVITEĽNÁ PODPERA
1
6
SEDADLO
1
7
CHRBTOVÁ OPIERKA
1
8
SKRUTKA M6*40+PODLOŽKA
4
9
SKRUTKA M6*16+PODLOŽKA
4
10
SKRUTKA M10*60+2 PODLOŽKY+MATICE
2
11
SKRUTKA M10*60+2PODLOŽKY+ZAMYKACIA MATICA
1
12
BEZPEČNOSTNÝ KOLÍK φ10*60
1
13
SKRUTKA M10*135+2 PODLOŽKY+ ZAMYKACIA MATICA
1
14 SKRUTKA M10*45+2 PODLOŽKY+ ZAMYKACIA MATICA 2
15
BEZPEČNOSTNÝ KOLÍK φ10*80
1
16
ELASTICKÉ LANO
2
ZLOŽENIE STROJA
1. Pripevnite prednú základňu (2) k hlavnej časti (1) pomocou 2 skrutiek M10 * 60 + 4 podložiek + 2
matic (10).
2. Pripevnite zadnú základňu (3) k hlavnej časti (1) pomocou skrutky M10 * 60 + 2 podložiek +
zamykacej matice (11), potom vložte bezp. Kolík (15), ako je ukázané na obrázku.
3. Pripevnite sedadlovú tyč (4) k hlavnej časti (1) pomocou skrutiek M10 * 135 + 2 podložiek +
zamykacej matice (13), ako je ukázané na obrázku.
4. Pripevnite nastaviteľnú podperu (5) k sedadlovej tyči (4) pomocou 2 skrutiek M10 * 45 + 4
podložiek + 2 Blokovacích matic (14), ako je ukázané na obrázku, potom vložte bezpečnostný
kolíkφ10 * 80 (15).
5. Pripevnite sedadlo (6) k sedadlovej tyči (4) pomocou 4 skrutiek M6 * 40 + 4 podložiek (8), ako je
ukázané na obrázku.
6. Pripevnite chrbtovú opierku (7) k hlavnej časti (1) pomocou 4 skrutiek M6 * 16 + 4 podložiek (9).
7. Pripevnite elastické lano (16) na zadnej základni (3).
Údržba
Pravidelne prevádzajte bežnú údržbu stroja na základe vytaženia stroja minimálne však po 20 hodinách prevádzky.
Údržba zahrňuje:
1. Kontrolu všetkých pohyblivých častí stroja (osky, klby prevádzajúce pohyb, atd.), či sú dostatočne premazané. Ak nie, ihneď ich namažte.
Doporučujeme bežný olej pre bicykle a šijacie stroje alebo silikonové oleje.
1. pravidelná kontrola všetkých častí – skrutky a matice a pravidelné doťahovanie.

9
SK
2. K údržbe čistoty použite len mydlový roztok a nie čistiace prostriedky.
3. Skladujte vež vždy na suchom a teplom mieste.
UPOZORNENIE.
Lavica musí byť umiestnený na rovnej a pevnej podložke. Pred každým použitím výrobku skontrolujte dotiahnutie všetkých skrutiek.
Predávajúci poskytuje na tento výrobok prvému majiteľovi
záruku 2 roky odo dňa predaja.
Záruka sa nevzťahuje na závady vzniknuté:
1. zavinením užívateľa tj. poškodenie výrobku nesprávnou montážou, neodbornou repasiou, užívaním v
nesúlade so záručným listom
2. nesprávnou alebo zanedbanou údržbou
3. mechanickým poškodením
4. opotrebovaním dielov pri bežnom používaní
5. neodvratnou udalosťou a živelnou pohromou
6. neodbornými zásahmi
7. nesprávnym zaobchádzaním, či nevhodným umiestnením, vplyvom nízkej alebo vysokej teploty,
pôsobením vody, neúmerným tlakom a nárazmi, úmyselne pozmeneným designom, tvarom alebo rozmermi
Copyright - autorské práva
Spoločnosť MASTER SPORT s.r.o. si vyhradzuje všetky autorské práva k obsahu tohoto návodu na použitie.
Autorské právo zakazuje reprodukciu častí tohto návodu alebo ako celku treťou stranou bez výslovného
súhlasu spoločnosti MASTER SPORT s.r.o.. Spoločnosť MASTER SPORT s.r.o. pre použitie informácií
obsiahnutých v tomto návode na použitie nepreberá žiadnu zodpovednosť za akýkoľvek patent.
TRINET Corp, s. r. o.
Cesta do Rudiny 1098
024 01 Kysucké Nové Mesto, Slovakia

1
0
EN
Wielofunkcyjna ławka do ćwiczeń MASTER + gumy
MAS4A018
INSTRUKCJA OBSŁUGI
