Master R08 MAS4A024 User manual

CZ
1
RotopedMASTERR08
MAS4A024
UŽIVATELSKÝ MANUÁL

CZ
2
Děkujeme, že jste koupili náš výrobek. Přesto, že věnujeme veškeré úsilí, abychom zajistili
nejlepší kvalitu našich výrobků, mohou se objevit jednotlivé vady či přehlédnuté nedostatky.
Pokud zjistíte vadu nebo chybějící součástku, neváhejte a kontaktujte nás.
Bezpečnostní informace
Před začátkem cvičení si prosím důkladněpřečtěte následující informace. Uchovejte návod pro případné
pozdější potřeby opravy či náhradních dílů.
Tento stroj je určen pouze pro domácí účely a je testována pro maximální nosnost 120 kg.
Důkladnědodržujte postup při skládání stroje.
Používejte pouze originální díly.
Před skládáním zkontrolujte, zdali balení obsahuje všechny části pomocí seznamu částí.
Používejte pouze vhodné nářadí pro skládání, a pokud bude nutné, požádejte o pomoc další osoby.
Umístěte stroj na rovnou neklouzavou podlahu. Kvůli možné korozi nedoporučujeme používat stroj
ve vlhkém prostředí.
Zkontrolujte před a pak pravidelněco 1-2 měsíce všechny spoje, zda jsou pořádnědotaženy a jsou v pořádku.
Poškozené části ihned vyměňte, nepoužívejte stroj, dokud není opraven.
Pro opravu používejte pouze originální náhradní díly. Kontaktujte dodavatele.
Nepoužívejte při čištění agresivní čistící přípravky.
Ujistěte se, že začínáte cvičit pouze po správném složení a kontrole stroje.
U všech nastavitelných částí dbejte na dodržení maximální hranice při nastavování.
Tento stroj je určen pro dospělé osoby. Ujistěte se, že děti cvičí na stroji pouze za dozoru dospělé osoby.
Ujistěte se, že jste si vědomi možných rizik při cvičení, jako například nebezpečí skřípnutí
do pohyblivé části během cvičení.
Upozornění: nesprávné či nadměrné cvičení může způsobit poškození zdraví.
Dodržujte prosím pokyny pro správné cvičení v tréninkových instrukcích.
Během cvičení a po ukončení tréninku zamezte přístupu k náčiní dětem a zvířatům.
Náčiní může být využíváno pouze jednou osobou (najednou).
Pokud se během cvičení objeví bolesti hlavy či závratě, bolest v hrudníku nebo jiné znepokojující příznaky,
je třeba okamžitěpřerušit cvičení a poradit se s lékařem. Nevkládejte do otvorůžádné součástky.
Cvičte v pohodlném volném oblečení a sportovní obuvi.
UPOZORNĚNÍ: PŘED ZAHÁJENÍM TRÉNINKU SE PORAĎTE S LÉKAŘEM. JE TO
NEZBYTNÉ V PŘÍPADĚOSOB STARŠÍCH 35 LET A OSOB, KTERÉ MAJÍ ZDRAVOTNÍ
PROBLÉMY. PŘED POUŽITÍM FITNESS-NÁČINÍ SI VŽDY PŘEČTĚTE VŠECHNY NÁVODY.
NENESEME ODPOVĚDNOST ZA ÚRAZY NEBO POŠKOZENÍ PŘEDMĚTŮ, JEŽ BYLY
ZPŮSOBENY NESPRÁVNÝM POUŽITÍM TOHOTO VÝROBKU.
Tento návod slouží pouze pro účely zákazníka. Dodavatel neručí za chyby, které mohou být způsobeny překladem
či změnami v technické vybavenosti stroje.
Tento stroj splňuje normu EN 957, část 1 a 5, třída HC (pro domácí použití).
Uvedené hodnoty jsou pouze ilustrativní a nemohou být použity pro lékařské účely.
Před začátkem jakéhokoliv cvičebního programu konzultujte váš zdravotní stav se svým lékařem.
Poradí vám, jaký způsob tréninku zvolit a která zátěž pro vás bude vhodná.

CZ
3
Složení stroje
Toto příslušenství budete potřebovat ke složení stroje. Všechny součástky a příslušenství jsou
dodávány v balení, před skládáním zkontrolujte, zda je balení kompletní.
37

CZ
4

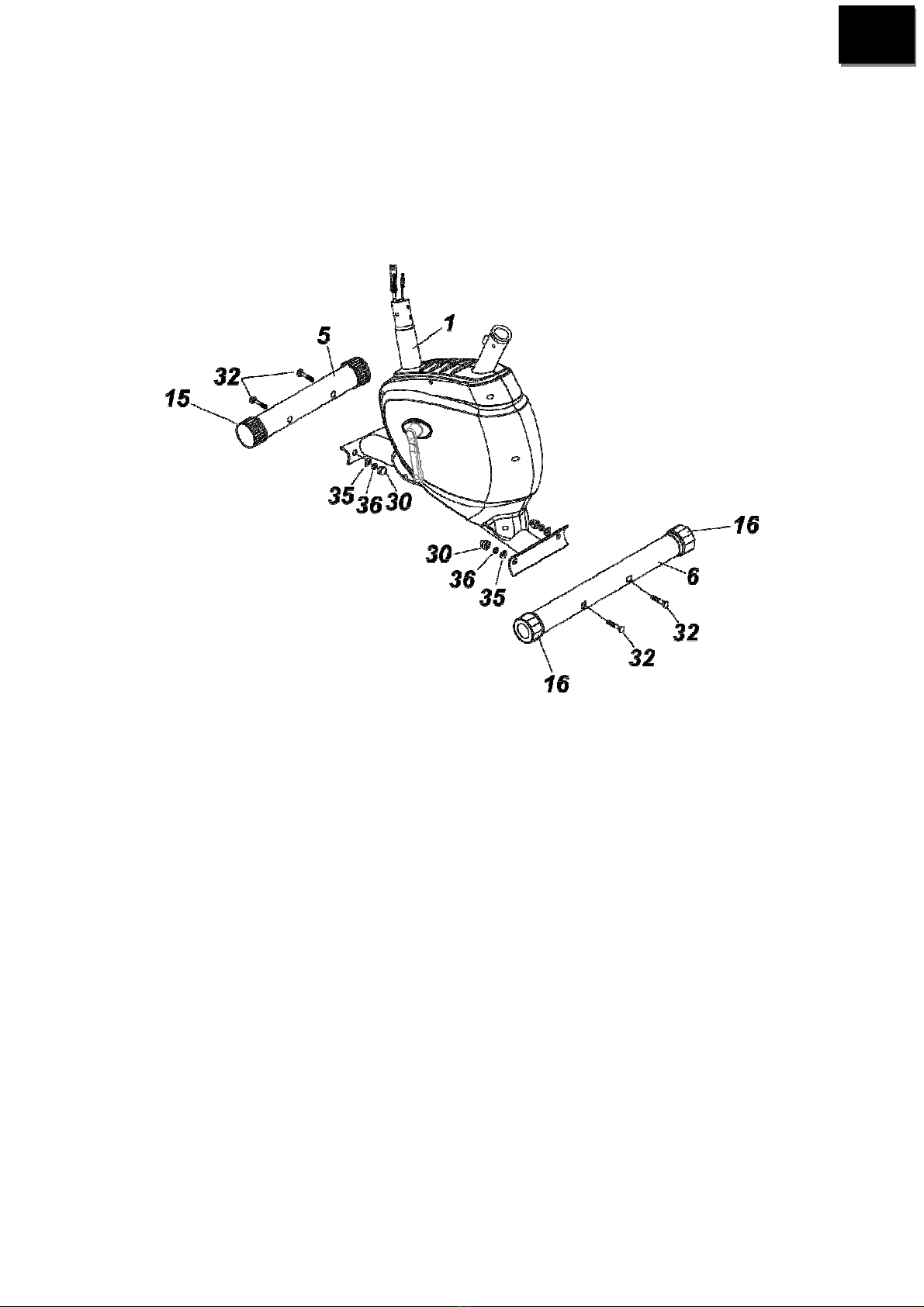

KROK 1
Připevněte přední a zadní stabilizační tyč(5 a 6) k hlavní části (1) pomocí 4 šroubůM8x75 mm (32),
4 zakřivených podložek M8 (35), 4 pérových podložek M8 (36) a 4 matic M8 (30).
Upozornění: v tuto chvíli nedotahujte šrouby a matice úplněnapevno.

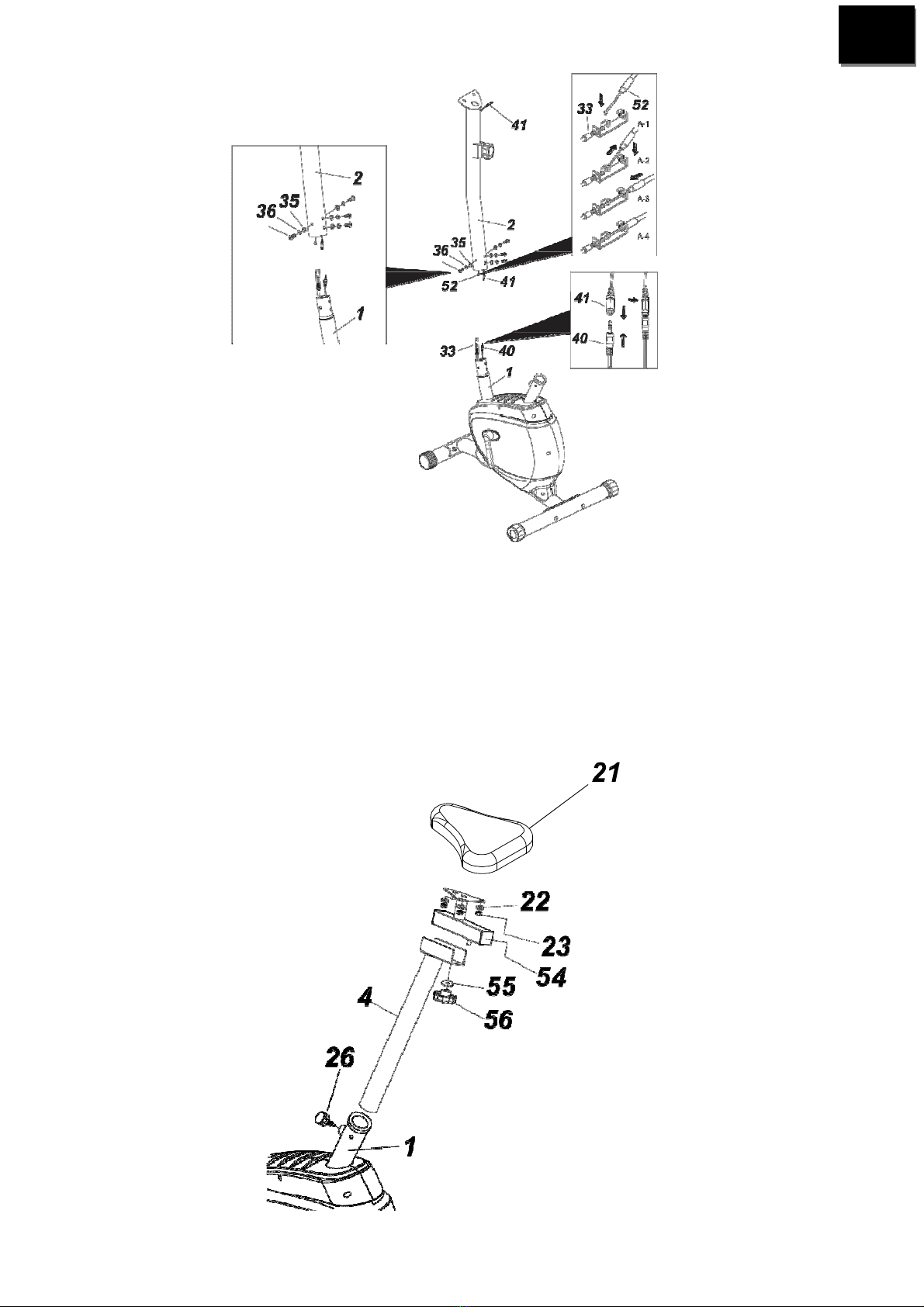

KROK 2
a) Zahákněte konec zátěžového kabelu (52) do pérového zářezu spodního zátěžového kabelu (33).
b) Potáhněte kabel nahoru proti tlaku péra a zahákněte, jak je ukázáno na obrázku
c) Držte se obrázku a pokud to bude nutné, můžete kleštěmi trochu uzavřít část svorky, aby kabel dobře držel.
d) Spojte spodní část vrchního spojovacího drátu (41) se spodním senzorovým kabelem (40),
ujistěte se, že opravdu pevnědrží. Vytáhněte vrchní spojovací drát (41) z vrchní části tyče řídítek (2).
e) Opatrněpřipevněte tyčřídítek (2) k hlavní části (1) pomocí 4 imbusových šroubůM8x15mm (38).
4 pérových podložek M8 (36) a 4 zakřivených podložek M8 (35).
Ujistěte se, že tyčsedí správněa dotáhněte všechny spoje.

CZ
KROK 3
Odstraňte 3 nylonové matice M8 (23) a 3 ploché podložky M8 (22) ze spodní části sedla (21),
pak připevněte sedlo (21) k sedlové tyči (4) pomocí 3 matic a podložek, které jste nejprve uvolnili.
Uvolněte sedlový nastavitelný šroub (26), vložte sedlovou tyč(4) do objímky v hlavní části (1).
Nastavte si sedlo do požadované výšky. Posaďte se na sedlo, lehce pokrčte nohu v koleni a
chodidlo byste měli mít na pedálu. Po nastavení dotáhněte nastavovací šroub (26).
5
38
38

CZ
6

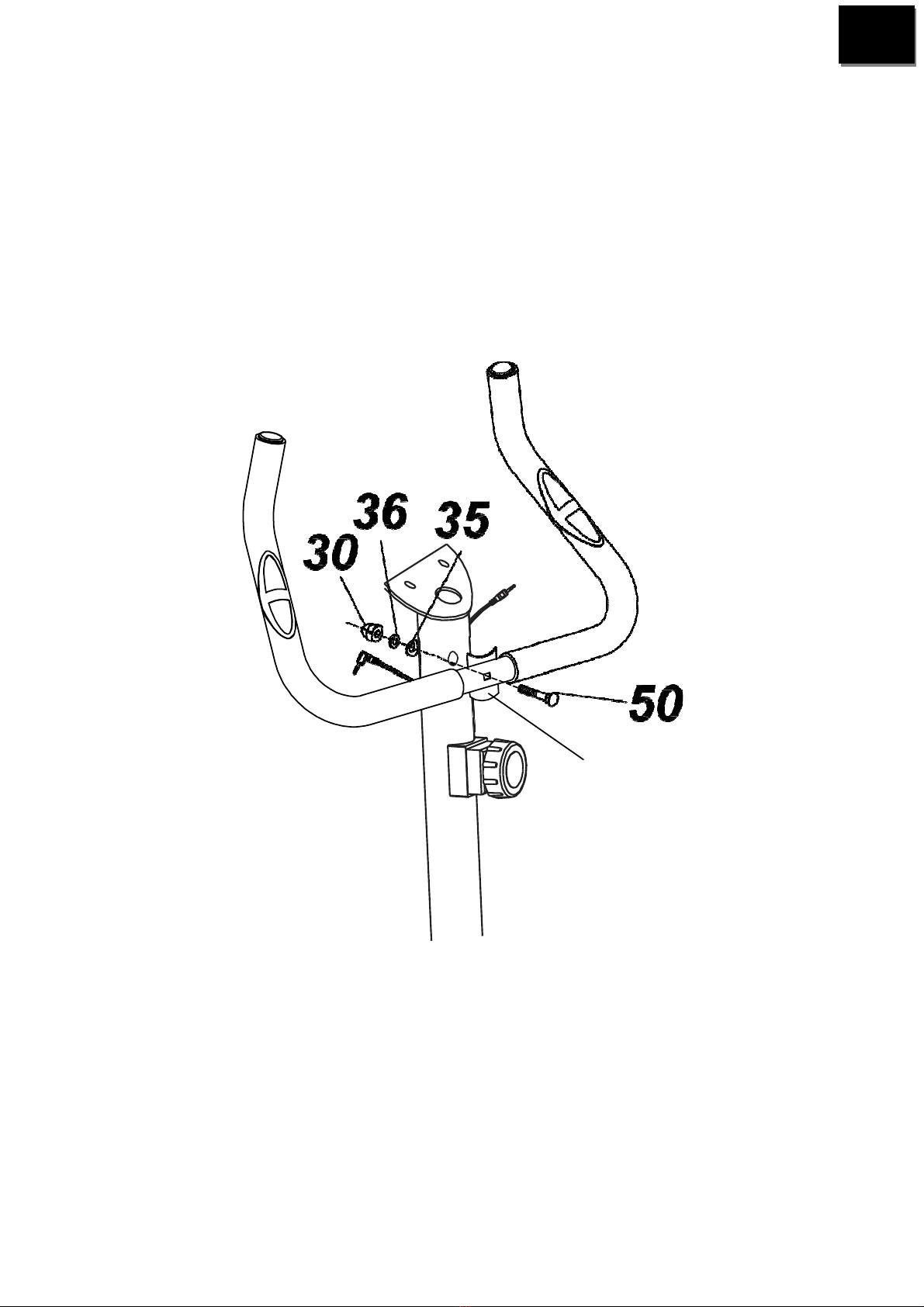

KROK 4
Připevněte řídítka (3) k tyči řídítek (2) pomocí 1 šroubu M8x85mm (50), 1 zakřivené podložky
M8 (36), 1 pérové podložky (35) a 1 matice M8 (30).
Upozornění: pro vaši bezpečnost při jízděse nikdy nepokládejte celou vahou na řídítka.
Kontrolujte pravidelně, zda je šroub dotažen.
KROK 5
Připevněte computer (27) k tyči řídítek (2) pomocí 2 šroubůM6x12mm (28) a 2 plochých
podložek M6 (37). Zapojte vrchní spojovací kabel (41) a senzorový kabel (48) ze zadní strany
computeru (27). Připevněte levý a pravý pedál (20L,R) ke klice pedálu (9). Oba pedály musí být
bezpečnědotaženy, jinak může dojít k poškození kliky. Připevněte pedálové pásky.
Upozornění: pravý pedál je označen R a musí být dotažen ve směru hodinových ručiček. Levý
pedál je označen L, musí být připevněn na levou stranu a dotažen proti směru hodinových ručiček.
3

CZ
7
KROK 6
Nyní pořádnědotáhněte všechny šrouby, matice a spoje a ujistěte se, že stroj je umístěn na
rovném čistém povrchu. Nyní je stroj připraven k použití.
20R
20L

CZ
8
Celkový nákres
48
46
46
49 27
47 30 35
49
45 351
28 41
43 44 7 34 19
2
3635
38 41
18U
39
20R
34
52
15 33 40 26 10 58
11 57
31
17
32 1 25
5 22 24 8
15 23
585722
9R22
13
9L
59 60
18R
14 38
29
29
34 18L
19
3536 30
29
29
34
42 12
39 38 59
30 16 62
3635 61
32
32
6
20L 16

CZ
9
6
7
8
9
10
11
12
13
14
15
16
svorka
kladky
klika
levá/pravá
1
1
1
2
1
1
1
1
1
2
38
39
40
41
42
43
44
45
46
M8x16mm
kliková hřídel
vrchní
kabel
6
1
1
1
1
1
1
2
2
2
47
senzory
tepové
frekvence
2
číslo
popis
množství
číslo
popis
množství
1
1
33
zátěžový
kabel
(nižší)
1
2
1
34
4
3
1
35
9
4
1
36 9
5
1
37
klíč
1
17
senzor
1
48
kabel tepové frekvence
1
18
1
49
2
19
2
50
1
20
2 51
průchodka
1
21
sedlo
1
52
zátěžo
vý
kabel
(horní)
1
22
6
53
1
23
M8
nylonová
matice
4 54
sedlo
jezdce
1
24
kladka
1 55
M8.5×16mm plochá podložka
3
25
objímka
1 56
Sedlový šroub
1
26
1 57
2
27
computer
1
58
krytka kliky 2
28
2
59
pojistný kroužek 2
29
7 60 osa 1
30 matice M8 5
61
magnet
1
31
2 62
Kovov
á
čá
st
1
32
4

CZ
10
Computer
Funkce computeru:
SCAN – přepíná automaticky mezi jednotlivými funkcemi
SPEED (rychlost) – aktuální rychlost v km/hod
DISTANCE (vzdálenost) – ujetá vzdálenost v km
TIME (čas) – čas cvičení v min:sek
CALORIES (kalorie) – počet spálených kalorií při cvičení
ODOMETER (celková vzdálenost) – načítá celkovou ujetou vzdálenost
PULSE (tepová frekvence) – aktuální tepová frekvence
Specifikace funkcí:
SCAN
Mění funkce
co 6
sekund
SPEED 0.00 - 99.9 Km/hod
DISTANCE 0.1 Km (načítání)
TIME 0.00 - 99.59 minut (načítání)
ODOMETER 0.1 – 999.9 Km
CALORIES 0.0- 999.9 Kcal
PULSE 40 - 220 tepů/min
Napájení: 2x baterie AAA (1,5V)
Skladovací teplota: -10°C až +60°C
Provozní teplota: 0°C až +50°C
Obsluha computeru:
Pro snadné použití má computer pouze jedno tlačítko – MODE.
Zmáčkněte tlačítko MODE jednou pro spuštění funkce SCAN. Na displeji se bude automaticky
měnit zobrazení jednotlivých funkcí. Pro vlastní změnu funkcí zmáčkněte tlačítko MODE dvakrát
a vyberte požadovanou funkci.
Funkce jsou zobrazovány v tomto pořadí: scan, rychlost, vzdálenost, čas, celková vzdálenost,
kalorie a tepová frekvence.
Pro začátek měření zmáčkněte tlačítko MODE nebo začněte cvičit a computer se zapne.
Pro vymazání funkcí (kroměodometru – celkové vzdálenosti, ta se vymaže až po vytažení baterií),
zmáčkněte a držte tlačítko MODE na více než 3 sekundy.
Pro měření tepové frekvence uchopte oba senzory tepové frekvence na rukojetích. Pokud
by se hodnoty nezobrazovaly, navlhčete si dlaně.
Instalace baterií: Baterie nejsou součástí balení. Odstraňte kryt na zadní části computeru.
Vložte baterie správně, aby seděla polarita + - . Znovu nasaďte kryt.

CZ
11
Tréningovéinstrukce
Pokud nejste delší dobu fyzicky aktivní, před začátkem cvičení konzultujte svůj zdravotní stav s lékařem,
abyste zamezili možnosti úrazu či přetížení.
Pro dosažení výrazného zlepšení vaší kondice a zdraví, je třeba dodržovat následující pravidla:
Intenzita zátěže
Pro dosažení maximálního výsledku, je třeba vybrat správnou intenzitu cvičení. Jako vodítko vám
bude sloužit tepová frekvence. Základní pravidlo pro určení maximální tepové frekvence je:
Maximální tepová frekvence = 220 - věk
Při cvičení by se vaše tepová frekvence měla pohybovat mezi 60 – 85% max. TF.
Pro zjistění vašich hodnot se podívejte do tabulky Tréninku dle TF – viz níže.
Když začínáte cvičit, cca 14 dní, měli byste se pohybovat na 70% max. TF.
Pro zvyšování kondice pomalu zvyšujte zátěž až na 85% max. TF.
Toto jsou pouze orientační hodnoty. Každý člověk má různé dispozice. Před začátkem cvičením
konzultujte zátěž se svým lékařem, který stanoví počáteční zátěž a maximální zátěž, na které se můžete
pohybovat vzhledem k vašemu zdraví.
Spalování tuku
Tělo začíná spalovat tuk přibližněpři 65% maxima tepové frekvence.
K dosažení optimálního spalování se doporučuje udržovat tepovou frekvenci mezi 70% – 80% maxima TF.
Optimální trénink se skládá ze 3 cvičebních jednotek za týden. Každá jednotka by měla trvat cca 30 minut.
Příklad:
Je Vám 52 let a chtěli byste začít cvičit. Maximální TF= 220 - 52(věk) = 168 tepů/min
Minimální TF = 168 x 0.7 = 117 tepů/min
Maximální TF = 168 x 0.85 = 143 tepů/min
Během prvních týdnůse doporučuje začít na tepové frekvenci 117, poté zvýšit na 143.
Se zlepšující kondicí se může intenzita tréninku zvýšit na 70% - 85% Vaší max. TF.
Toho můžete dosáhnout zvýšením zátěže při šlapání, zvýšením frekvence šlapání nebo
prodloužením cvičební jednotky.
Organizacetréningu
Zahřívací fáze
Před každým cvičebním byste se měli rozcvičit po dobu 5-10 minut.
Například provedení protahovacích cvikůa šlapání s nízkou zátěží vás vhodněnastartuje.
Zahřívací cvičení
Protahování a trénink ohebnosti je vhodný pro vaši kondici a fyzické zdraví. Trénováním vašeho těla se stáváte
odolnějšími, zlepšíte si krevní oběh a udržíte si funkční svaly.
Zahřívací cvičení vám umožní stát se odolnější a také dosáhnout vypracování těla.
Pokud nemáte zkušenosti s protahováním před cvičením, začínejte pomalým protahováním po kratší dobu a
postupněcvičení prodlužujte. Pomocí různých druhůfitness pomůcek můžete provádět tyto cviky a nalézt
takovou kombinaci cvíků, která vám bude nejvíce vyhovovat.
Dříve než začnete cvičit, se ujistěte, že jste se správněprotáhli. To vám pomůže snížit riziko úrazu a lépe vás
připravit na následující cvičení. Protáhněte se po dobu 8 - 10 min. chůzí, lehkým joggingem na místě, nebo
použijte běžěcký pás, rotoped nebo elliptical. Snažte se zahrnout taková cvičení, pomocí kterých se rozcvičíte a
rozpohybujete zatuhlé svaly. Délka rozcvičení je závislá na intenzitěcvičení, stejnětak jako na fyzické kondici.

CZ
12
Pracovní fáze
V této fázi dochází k hlavní zátěži a pohybujete se na hodnotě70-85% max. TF.
Délku cvičení si můžete spočítat z následujícího pravidla:
Denní cvičení: cca. 10 min/jednotku
2-3 x týdně: cca. 30 min/jednotku
1-2 x týdně: cca. 60 min/ jednotku
Závěrečná uvolňovací fáze
Pro dosažení účinného uvolnění svalůa metabolismu je třeba úplněsnížit zátěž během posledních 5-10 minut
cvičení. Protažení vám také pomůže jako prevence proti bolesti svalů.
Úspěch
Už po krátké doběpravidelného cvičení pro vás bude snadnější dosahovat vyšší zátěže při stále stejné tepové
frekvenci.
Cvičení bude postupněsnadnější a vy se budete cítit mnohem více fit ve vašem běžném životě.
K dosažení tohoto cíle byste se měli motivovat pravidelným cvičením. Vyberte si pravidelnou dobu pro cvičení
a nezačínejte trénink příliš agresivním cvičením. Staré rčení mezi sportovci zní:
“Nejtěžší na cvičení je začít”
Přejeme vám mnoho zábavy a úspěchůpři cvičení na tomto stroji.
Trénink dle tepové frekvence
Věk
FC
MAX/min.*
60%
FCMAX/min.
65%
FCMAX/min.
70%
FCMAX/min.
75%
FCMAX/min.
80%
FCMAX/min.
85%
FCMAX/min.
20 200 120 130 140 150 160 170
25 195 117 127 137 146 156 166
30 190 114 124 133 143 152 162
35 185 111 120 130 139 148 157
40 180 108 117 126 135 144 153
45 175 105 114 123 131 140 149
50 170 102 111 119 128 136 145
55 165 99 107 116 124 132 140
60 160 96 104 112 120 128 136
65 155 93 101 109 116 124 132
70 150 90 98 105 113 110 128
* FC MAX/min = hodnota maximální tepové frekvence
Nastavení zátěže:

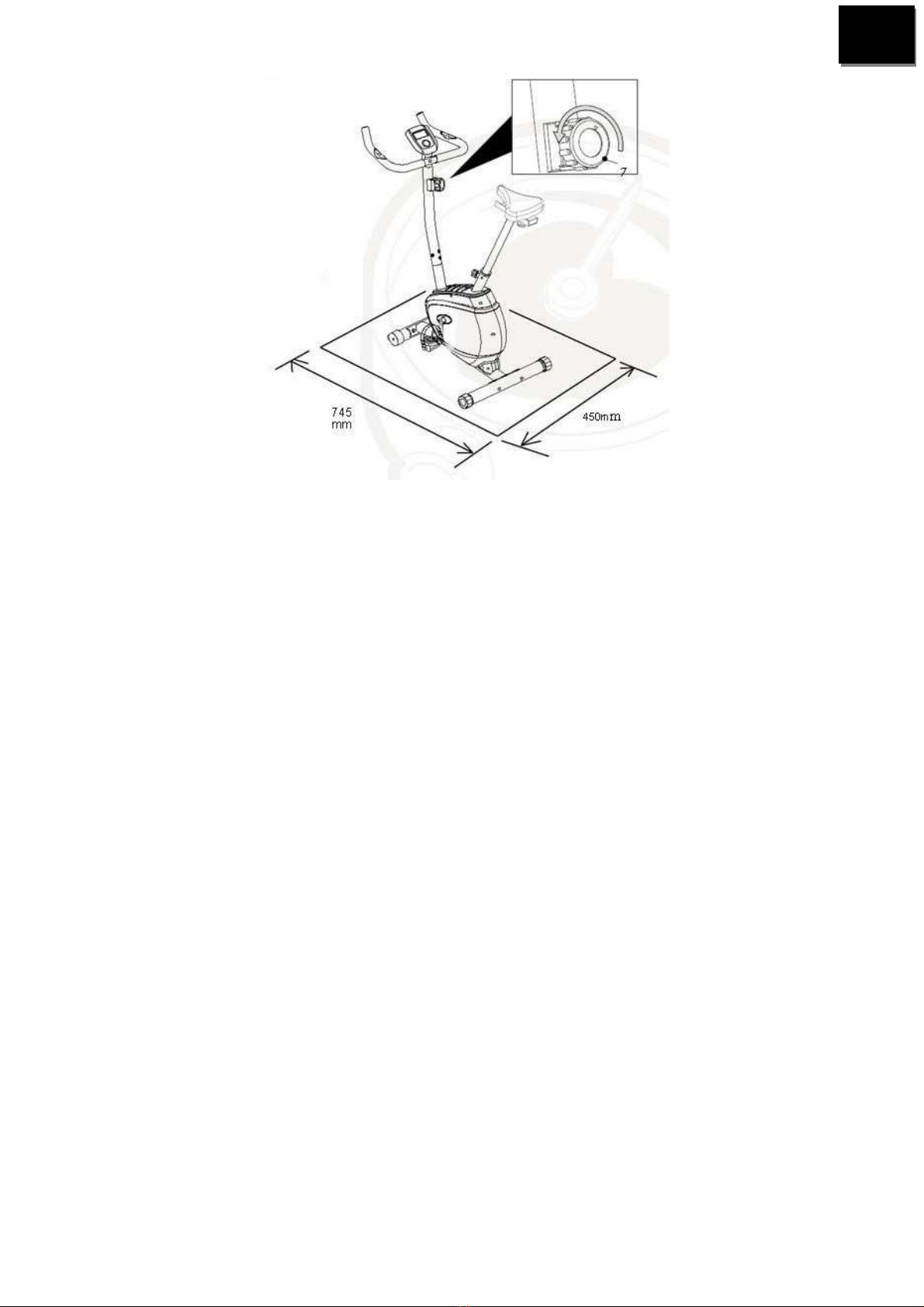

Provádí se pomocí zátěžového šroubu (7). Při začátku cvičení nejdříve otočte šroubem úplně
doleva – na nejnižší zátěž, postupněpak zátěž zvyšujte otočením doprava do požadované
úrovně.
Po skončení cvičení dejte zátěž na nejnižší úroveň, abyste zamezili napětí zátěžového kabelu.
Všechna zobrazovaná data jsou pouze ilustrativní a nemohou být použita pro lékařské účely.
Hodnota tepové frekvence je také přibližná a nemůže být použita pro stanovování srdečně-cévních a
dalších lékařských programů.

CZ
13
Upozornění:
Dle normy EN 957 je brzdící systém nezávislý na rychlosti.
Pohyblivé části ve stroji jsou namazány již z výroby, proto není třeba jej mazat. Stroj je určen
pro použití ve vnitřním prostoru a musí být skladován v suchém prostředí. Pro čištění
plastových a ocelových částí použijte klasické čistící neagresivní prostředky.Ujistěte se, že před
použitím kola jsou všechny části vysušeny.
Pro vaši bezpečnost nepoužívejte na sedlo, řidítka a pedály žádné leštidla či mazací prostředky.

CZ
14
Prodávající poskytuje na tento výrobek prvnímu majiteli záruku
2 roky ode dne prodeje.
Záruka se nevztahuje na závady vzniklé:
1. zaviněním uživatele tj. poškození výrobku nesprávnou montáží, neodbornou repasí, užíváním v nesouladu se
záručním listem např. nedostatečným zasunutím sedlové t če do rámu, nedostatečným utáhnutím pedálů v klikách a
klik ke středové ose
2. nesprávnou nebo zanedbanou údržbou
3. mechanickým poškozením
4. opotřebením dílů při běžném používání (např. gumové a plastové části, poh blivé mechanism jako ložiska klínový
řemen, opotřebení tlačítek na computeru)
5. neodvratnou událostí a živelnou pohromou
6. neodbornými zásah
7. nesprávným zacházením, či nevhodným umístěním, vlivem nízké nebo v soké teplot , působením vod ,
neúměrným tlakem a náraz , úm slně pozměněným designem, tvarem nebo rozměr
Upozornění:
1. cvičení doprovázené zvukovými efekt a občasným vrzáním není závada bránící řádnému užívání stroje a tudíž nemůže být
předmětem reklamace. Tento jev lze odstranit běžnou údržbou.
2. doba životnosti ložisek, klínového řemene a dalších poh blivých částí může být kratší než je doba záruk
3. na stroje nutné provést odborné v čištění a seřízení minimálně jednou za 12 měsíců
4. v době záruk budou odstraněn veškeré poruch výrobku způsobené výrobní závadou nebo vadným materiálem výrobku tak,
ab věc mohla být řádně užívána
5. reklamace se uplatňuje zásadně písemně s přesným označením t pu zboží, popisem závad a potvrzeným dokladem o
zakoupení
OCHRA A ŽIVOT ÍHO PROSTŘEDÍ - informace k likvidaci elektrických a elektronických zařízení. Po upl nutí
dob životnosti přístroje nebo v okamžiku, kd b oprava b la neekonomická, přístroj nevhazujte do domovního
odpadu. Za účelem správné likvidace výrobku jej odevzdejte na určených sběrných místech, kde budou přijata
zdarma. Správnou likvidací pomůžete zachovat cenné přírodní zdroje a napomáháte prevenci potenciálních
negativních dopadů na životní prostředí a lidské zdraví, což b mohl být důsledk nesprávné likvidace odpadů.
Další podrobnosti si v žádejte od místního úřadu nebo nejbližšího sběrného místa. Při nesprávné likvidaci tohoto
druhu odpadu mohou být v souladu s národními předpis udělen pokut .
Copyright - autorská práva
Společnost MASTER SPORT s.r.o. si v hrazuje veškerá autorská práva k obsahu tohoto návodu k použití. Autorské právo zakazuje
reprodukci částí tohoto návodu nebo jako celku třetí stranou bez výslovného souhlasu společnosti MASTER SPORT s.r.o..
Společnost MASTER SPORT s.r.o. pro použití informací, obsažených v tomto návodu k použití nepřebírá žádnou odpovědnost za
jakýkoli patent.
MASTER SPORT s.r.o.
Provozní 5560/1B
722 00 Ostrava-Třebovice
Czech Republic
[e-mail]

15
SK
RotopedMASTERR08
MAS4A024
UŽIVATEĽSKÝ MANUÁL

16
SK
Ďakujme, že ste si kúpili náš výrobok. Napriek tomu, že venujeme všetko úsilie, aby sme zaistili
najlepšiu kvalitu naších výrobkov, môžu sa objaviťjednotlivé vady či prehliadnuté nedostatky.
Pokiaľzistite vadu, alebo chýbajúcu súčiastku, neváhajte a kontaktujte nás.
Bezpečnostné informácie
Pred začiatkom cvičenia si prosím dôkladne prečítajte nasledujúce informácie. Uchovajte návod pre prípadné
neskoršie potreby opravy či náhradných dielov.
Tento stroj je určený iba pre domáce účely a je testovaný pre maximálnu nosnosť120 kg.
Dôkladne dodržujte postup pri skladaní stroja.
Používajte iba originálne diely.
Pred skladaním skontrolujte, či balenie obsahuje všetky časti pomocou zoznamu častí.
Používajte iba vhodné náradie pre skladanie a pokiaľbude potrebné, požiadajte o pomoc iné osoby.
Umiestnite stroj na rovnú protišmykovú podlahu. Kvôli možnej korózii neodporúčame používaťstroj vo
vlhkom prostredí.
Skontrolujte pred a potom pravidelne čo 1-2 mesiace všetky spoje, či sú poriadne dotiahnuté a sú v
poriadku.
Poškodené časti ihneďvymeňte, nepoužívajte stroj kým nie je opravený.
Pre opravu používajte iba originálne náhradné diely. Kontaktujte dodávateľa.
Nepoužívajte pri čistení agresívne čistiace prípravky.
Uistite sa, že začínate cvičiťlen po správnom zložení a kontrole stroja.
U všetkých nastaviteľných častí dbajte na dodržanie maximálnej hranice pri nastavovaní.
Tento stroj je určený pre dospelé osoby. Uistite sa, že deti cvičia na stroji len za dozoru dospelej osoby.
Uistite sa, že ste si vedomí možných rizík pri cvičení, ako napríklad pohyblivé časti počas cvičenia.
Upozornenie: nesprávne alebo nadmerné cvičenie môže spôsobiťpoškodenie zdravia.
Dodržujte prosím pokyny pre správne cvičenie v tréningových inštrukciách.
Počas cvičenia a po ukončení tréningu zamedzte prístup k náradiu deťom a zvieratám.
Náradie môže byťvyužívané iba jednou usobou (súčasne).
Pokiaľsa v priebehu cvičenia prejavia bolesti hlavy, či závráte, bolesti v hrudníku, alebo iné
znepokojujúce príznaky, je třeba okamžité prerušiťcvičenie a poradiťsa s lekárom.
Nevkladajte do otvorov žiadne súčiastky.
Cvičte v pohodlnom voľnom oblečení a športovej obuvi.
UPOZORNENIE: PRED ZAHÁJENÍM TRÉNINGU SA PORADTE S LEKÁROM. JE TO
NEVYHNUTÉ V PRÍPADE OsôB STARŠÍCH AKO 35 ROKOV A OsôB, KTORÉ MAJÚ
ZDRAVOTNÉ PROBLÉMY. PRED POUŽITÍM FITNESS-NÁRADIA SI VŽDY PREČÍTAJTE
VŠETKY NÁVODY. NENESIEME ZODPOVEDNOSŤZA ÚRAZY , ALEBO POŠKODENIE
PREDMETU, KTORÉ BOLI SPôSOBENÉ NESPRÁVNÝM POUŽITÍM TOHTO VÝROBKU.
Tento návod slúži len pre účely zákazníka. Dodávateľneručí za chyby, ktoré môžu byťspôsobené prekladom či
zmenami v technickej vybavenosti stroja.
Tento stroj splňuje normu EN 957, časť1 a 5, trieda HC (pre domáce použitie).
Všetky zobrazované dáta sú len približné a nemôžu byťpoužité pre lekárske účely.
Pred začiatkom akéhokoľvek cvičebného programu konzultujte váš zdravotný stav so svojim lekárom.
Poradí vám, aký spôsob tréningu zvoliťa ktorá záťaž pre vás bude vhodná.

17
SK
Zloženie stroja
Toto príslušenstvo budete potrebovaťk zloženiu stroja. Všetky súčiastky a príslušenstvo sú
dodávané v balení, pred skladaním skontrolujte, či je balenie kompletné.
37

18
SK
KROK 1
Pripevnite prednú a zadnú stabilizačnú tyč(5 a 6) k hlavnej časti (1) pomocou 4 skrutiek M8x75
mm (32), 4 zakrivených podložiek M8 (35), 4 perových podložiek M8 (36) a 4 matíc M8 (30).
Upozornenie: v túto chvíľu nedoťahujte skrutky a matice úplne napevno.
KROK 2
a) Zaháknite koniec záťažového kábla (52) do perového zárezu spodného záťažového kábla (33).
b) Potiahnite kábel hore proti tlaku péra a zaháknite, ako je ukázané na obrázku.
c) Držte sa obrázku a pokiaľto bude nutné, môžete kliešťami trochu uzavrieťčasťsvorky, aby kábel dobre držal.
d) Spojte spodnú časťvrchného spojovacieho drôtu (41) so spodným senzorovým káblom (40),
uistite sa, že naozaj pevne drží. Vytiahnite vrchný spojovací drôt (41) z vrchnej časti tyče riadidiel (2).
e) Opatrne pripevnite tyčriadidiel (2) k hlavnej časti (1) pomocou 4 imbusových skrutiek M8x15mm (38).
4 perových podložiek M8 (36) a 4 zakrivených podložiek M8 (35).
Uistite sa, že tyčsedí správne a dotiahnite všetky spoje.

19
SK
KROK 3
Odstráňte 3 nylonové matice M8 (23) a 3 ploché podložky M8 (22) zo spodnej časti sedla (21),
potom pripevnite sedlo (21) k sedlovej tyči (4) pomocou 3 matíc a podložiek, ktoré ste najskôr uvoľnili.
Uvoľnite sedlovú nastaviteľnú skrutku (26), vložte sedlovú tyč(4) do objímky v hlavnej časti (1).
Nastavte si sedlo do požadovanej výšky. Posaďte sa na sedlo, ľahko pokrčte nohu v kolene a
chodidlo by ste mali maťna pedáli. Po nastavení dotiahnite nastavovaciu skrutku (26).
38
38

SK
20
KROK 4
Pripevnite riadidlá (3) k tyči riadidiel (2) pomocou 1 skrutky M8x85mm (50), 1 zakrivenej podložky M8 (36),
1 pérovej podložky (35) a 1 matice M8 (30).
Upozornenie: pre vašu bezpečnosťpri jazde sa nikdy neklaďte celou váhou na riadidlá.
Kontrolujte pravidelne, či je skrutka dotiahnutá.
KROK 5
Pripevnite computer (27) k tyči riadidiel (2) pomocou 2 skrutiek M6x12mm (28) a 2 plochých
podložiek M6 (37). Zapojte vrchný spojovací kábel (41) a senzorový kábel (48) zo zadnej strany
computeru (27). Pripevnite ľavý a pravý pedál (20L, R) ku kľučke pedálu (9). Oba pedále musia
byťbezpečne dotiahnuté, inak môže dôjsťk poškodeniu kľuky. Pripevnite pedálovej pásky.
Upozornenie: pravý pedál je označený R a musí byťdotiahnutý v smere hodinových ručičiek.
Ľavý pedál je označený L, musí byťpripevnený na ľavú stranu a dotiahnutý proti smeru
hodinových ručičiek.
3
