Běžecký pás MASTER F38
MAS-F38
Uživatelský manuál
Tento výrobek má vysoký odběr el. proudu, nezapojujte jej proto do stejné zásuvky jako
ostatní domácí spotřebiče s větším odběrem, jako je například klimatizace atd.
Ujistěte se, že jistič je na 10 A. Jednu zásuvku použijte k napájení pouze tohoto stroje!

2
CZ
1. Důležité bezpečnostní pokyny
VAROVÁNÍ: Chcete-li snížit riziko vážného zranění, před použitím výrobku si přečtěte všechna důležitá bezpečnostní
opatření a pokyny v tomto návodu, a všechna varování umístěná na běžeckém pásu. Neneseme žádnou odpovědnost za
újmy na zdraví nebo majetku při používání tohoto výrobku.
1. Před zahájením tohoto či jiného cvičebního programu se poraďte se svým lékařem. To je důležité zejména pro osoby
starší 35 let nebo osoby se zdravotními problémy.
2. Je povinností majitele výrobku zajistit, aby všichni uživatelé byli dostatečně informováni o všech bezpečnostních
pokynech.
3. Používejte běžecký pás způsobem popsaným v tomto návodu.
4. Umístěte pás na rovnou a pevnou podlahu. Za strojem musí být volný prostor minimálně 2,4 m a 0,6 m po stranách.
Neumisťujte pás na místa, která by blokovala přísun vzduchu. Pro ochranu koberce či podlahy použijte pod pás
podložku.
5. Nepokládejte pás na koberec s vysokým chlupem. Může dojít k poškození jak koberce tak stroje.
6. Používejte výrobek pouze v interiéru, zabraňte styku s vlhkostí a nadměrnou prašností. Neumisťujte pás do garáže, na
kryté terasy, nebo k vodě.
7. Nepoužívejte pás tam, kde se používají aerosolové výrobky nebo, pokud je v místnosti nedostatek kyslíku. Jiskry z
motoru mohou zapálit vysoce hořlavé produkty.
8. Udržujte děti mladší 12 let a domácí zvířata v bezpečné vzdálenosti od běžeckého pásu.
9. Najednou může na pásu cvičit pouze 1 osoba.
10. Používejte vhodný sportovní oděv. Nenoste volné oblečení, které by se mohlo zachytit v běžeckém pásu. Vždy noste
sportovní obuv; na běžecký pás nevstupujte naboso, v punčochách nebo sandálech.
11. Pás zapojte do zásuvky s napětím 220-240 V (50/60Hz), s uzemněním. Informace o napětí jsou uvedeny na štítku stroje.
Žádné jiné zařízení by nemělo být napojeno na stejném okruhu. Použijte pojistku 10A.
12. Pokud potřebujete použít prodlužovací kabel, použijte pouze 3-kolíkový 230V/15 A, který není delší než 2 m.
13. Nenechávejte kabel u horkých ploch.
14. Nikdy nepohybujte běžeckou plochou, když je vypnuto napájení. Nepoužívejte výrobek, pokud je napájecí kabel nebo
zástrčka poškozena, nebo v případě, že nefunguje správně.
15. Před použitím pásu si přečtěte a vyzkoušejte funkci bezpečnostního klíče.
16. Běžecký pás nikdy nespouštějte, když stojíte na běžecké ploše. Při použití pásu se vždy držte rukojetí.
17. Měňte rychlost pozvolna, aby nedocházelo k náhlým změnám rychlosti.
18. Spuštěný běžecký pás nikdy nenechávejte bez dozoru. Po každém cvičení vždy vyjměte bezpečnostní klíč, vypínač
přepněte do polohy 0 /OFF – vypnuto a odpojte napájecí kabel ze zásuvky.
Skutečný vzhled výrobku se může odlišovat od vyobrazení na grafických
materiálech.

3
CZ
19. Senzor tepové frekvence neslouží k lékařským účelům. Mnoho vnějších vlivů může ovlivnit výsledky měření. Tyto výsledky
jsou pouze orientační.
20. Nepokoušejte se zvednout, položit nebo přemísťovat stroj, dokud není správně sestaven. Musíte být schopni bezpečně
zvednout 20 kg, abyste mohli s pásem pohybovat.
21. Při skládání nebo přemisťování trenažéru se ujistěte, že je zajišťovací kolík ve správné poloze.
22. Neměňte sklon běžeckého trenažéru umístěním předmětů pod výrobek.
23. Pravidelně kontrolujte a bezpečně utahujte všechny části běžeckého pásu.
24. Nikdy neházejte ani nevkládejte předměty do žádného otvoru na běžeckém pásu.
25. NEBEZPEČÍ: vždy odpojte napájecí kabel ihned po použití, před čištěním či údržbou, která je popsána v tomto návodu.
Nikdy nesundávejte kryt motoru, pokud k tomu nedostanete pokyn od servisního technika. Údržbu, která není popsána v
tomto návodu, může provádět pouze autorizovaný servis prodejce.
26. Tento běžecký pás je určen pouze pro domácí použití ke krátkodobému zatížení. Nemůže být použit ke komerčním
účelům nebo pronájmu.
27. VAROVÁNÍ: Je-li napájecí kabel poškozen, musí být vyměněn servisním technikem nebo podobně kvalifikovanou osobou.
Tento stroj není určen pro používání osobami (včetně dětí) se sníženými fyzickými, smyslovými nebo duševními
schopnostmi, nebo s nedostatkem zkušeností, pokud nejsou pod dohledem odpovědné osoby. Děti musí být pod
dohledem odpovědné osoby, aby si na stroji nehrály.
28. Provozní teplota stroje je 5 až 40oC. V případě, že byl běžecký pás vystaven nízké teplotě, nechejte jej před zapnutím
nejdříve zahřát na pokojovou teplotu. Může dojít k poškození computeru nebo jiné elektrické součástky.
1.1 Důležité elektrické informace
VAROVÁNÍ!
 NIKDY nepoužívejte pro tento stroj zásuvku s proudovým chráničem RCD - Residual Current Device (americká verze =
GFCI). Proudový chránič RCD/GFCI bude přístroje s velkým motorem od jejich chráněného elektrického obvodu
odpojovat. Hlavní kabel veďte mimo pohyblivé části stroje, včetně zdvihacího mechanismu a transportních koleček.
 NIKDY neodstraňujte žádný kryt, aniž byste přístroj předtím nevypojili ze zásuvky.
1.2 Důležité provozní informace
 Změny v rychlosti neprobíhají okamžitě. Nastavte si požadovanou rychlost na computeru. Computer bude měnit
rychlost postupně.
 Buďte opatrní, pokud při běhání na pásu provádíte i jiné činnosti, jako je např. sledování televize, čtení apod. Může to
způsobit ztrátu rovnováhy a následné zranění.
 Abyste zamezili ztrátě rovnováhy, NIKDY nenastupujte či nevystupujte z pohybujícího se pásu. Pohyb pásu začíná na
velmi nízké rychlosti, což zjednodušuje nástup na pás.
 Při manipulaci s computerem, se přidržujte rukojetí.

4
CZ
 Tento stroj je dodáván s bezpečnostním klíčem. Vyjmutí bezpečnostního klíč má za následek okamžité zastavení pásu a
vypnutí stroje. Abyste mohli pokračovat v tréninku, bezpečnostní klíč připevněte zpět.
 Nevyvíjejte na tlačítka computeru nadměrný tlak. K ovládání computeru stačí lehký stisk tlačítka.
2. Části stroje
Pomocí tohoto běžeckého pásu můžete zlepšit svou fyzickou kondici. Výrobek nezabírá mnoho prostoru a může být
jednoduše složen.
Rozmezí rychlosti: 1.0-22km/h
Automaticky ovládaný sklon: 0-20%
Programy: 25 přednastavených programů (P1-P25)
Maximální nosnost 150 kg
Běžecká plocha
Bočnice
Senzor tepové frekvence
Bezpečnostní klíč
Madlo
Spínač
Sloup
Displej computeru

5
CZ
3. Computer
3.1 Tlačítka computeru
（1）MODE
Spusťte stroj a stiskněte tlačítko pro výběr jednoho z přednastavených programů P1 – P25. Stiskněte CLEAR/SET pro opuštění
výběru.
（2）CLEAR/SET
Zapněte stroj, zvolte jednu z funkcí TIME (čas), DISTANCE (vzdálenost), CALORIE (kalorie). Tlačítko dále slouží k vymazání
uložených hodnot.
（3）START/STOP
Tlačítkem spustíte běžecký pás. Slouží také k zastavení pásu. Tlačítkem CLEAR/SET vymažete načtené hodnoty.
（4）SPEED +
Tlačítkem zvýšíte rychlost o.5km/h. Podržením zvýšíte rychlost rychleji.
（5）SPEED –
Tlačítkem snížíte rychlost o 0.5km/h. Podržením snížíte rychlost rychleji.
（6）QUICK SPEED
Rychlá volba rychlosti: 3,6,9.
（7）INCLINE +
Rychlost
+
Sklon – rychlá volba Rychlost – rychlá volba
Sklon
+
Sklon -
Rychlost
-
C
lear/set
M
ode
S
tart/stop

6
CZ
Stisknutím zvýšíte sklon o 1 úroveň. Podržením se sklon zvýší rychleji.
（8）INCLINE –
Stisknutím tlačítka snížíte sklon o 1 úroveň. Podržením snížíte sklon rychleji.
（9）QUICK INCLINE
Rychlá volba sklonu: 3,6.9.
（10）INCLINE + na madle
Stisknutím zvýšíte sklon o 1 úroveň. Podržením se sklon zvýší rychleji.
（11）INCLINE – na madle
Stisknutím tlačítka snížíte sklon o 1 úroveň. Podržením snížíte sklon rychleji.
（12）SPEED +na madle
Tlačítkem zvýšíte rychlost o.5km/h. Podržením zvýšíte rychlost rychleji.
（13）SPEED – na madle
Stisknutím tlačítka snížíte sklon o 1 úroveň. Podržením snížíte sklon rychleji.
Funkce běžeckého pásu
1. Count-down training (odpočet): Zapněte stroj, stiskněte CLEAR/SET, zvolte funkci odpočtu času - TIME count-
down training nebo funkci odpočtu vzdálenosti - DISTANCE count-down training či odpočtu kalorií - CALORIE
count-down training. Stiskněte CLEAR/SET pro potvrzení výběru.
2. TIME count-down training: Zapněte stroj, stiskněte CLEAR/SET, na displeji bude blikat TIME a ukazovat čas
30:00. Pomocí tlačítek SPEED+,- nastavte čas v rozmezí 5-99 minut. Stiskněte START/STOP. Běžecký pás se
spustí s počáteční rychlostí 1.0km/h. Rychlost nastavte pomocí tlačítek SPEED+,-. Pás se zastaví, jakmile
odpočet dojde na 00:00.
3. DISTANCE count-down training: Zapněte stroj, dvakrát stiskněte CLEAR/SET. Na displeji bude blikat hodnota
pro vzdálenost a ukazovat 1.0km. Stisknutím tlačítek SPEED+,- navolíte vzdálenost v rozmezí 1.0-9.0km.
Stiskněte START/STOP. Běžecký pás se spustí s počáteční rychlostí 1.0km/h. Rychlost nastavte pomocí tlačítek
SPEED+,-. Pás se zastaví, jakmile odpočet dojde na 00:00.
4. CALORIE count-down training: Zapněte stroj, třikrát stiskněte CLEAR/SET. Na displeji bude blikat hodnota pro
kalorie a ukazovat 50CAL. Tlačítky SPEED+,- navolíte hodnotu v rozmezí 10-990CAL. Běžecký pás se spustí
s počáteční rychlostí 1.0km/h. Rychlost nastavte pomocí tlačítek SPEED+,-. Pás se zastaví, jakmile odpočet
dojde na 00:00.

7
CZ
3.2 Začátek cvičení
Stroj zapnete zapojením do zásuvky a zapnutím vypínače, který je umístěn zepředu pásu pod motorem. Ujistěte se,
že jste si připli na oděv bezpečnostní klíč. Pokud klíč nebude připnutý, pás se nerozběhne. Jakmile je pás zapnut,
všechny okna na displeji se na krátký čas rozsvítí.
3.3 Self-Check/ Kalibrace pásu
Před prvním použitím je nutné, abyste spustili kontrolu pásu.
 Vyjměte bezpečnostní klíč, stiskněte a podržte MODE a vložte bezpečnostní klíč. Pás se přepne do režimu self-
check. Stiskněte dvakrát START/STOP, abyste program spustili. Stroj přejde do pohotovostního režimu po
provedení kontroly.
 Upozornění: Na stroji v průběhu kontroly nestůjte.
3.4 Funkce rychlého startu
1. Stiskněte tlačítko START/STOP. Pás se rozjede rychlostí 1.0 km/hr. Nastavte požadovanou rychlost použitím
tlačítek ‘+’ a ‘-’. Rychlost můžete nastavit také pomocí tlačítek 3, 6 and 9 a tlačítek na madlech.
2. Rychlost snížíte podržením tlačítka ‘speed -’či tlačítky 3, 6, 9.
3. Pokud je pás spuštěný, stiskněte START/STOP. Pás začne zpomalovat až do úplného zastavení.
4. Pokud je pás spuštěný, stiskněte CLEAR/SET, abyste vymazali uložené hodnoty.
3.5 Funkce sklonu
 Nastavení sklonu můžete upravovat v průběhu chodu běžeckého pásu.
 Po vyjmutí bezpečnostního klíče zůstane sklon v navolené úrovni, nevrátí se na 0.
 Sklon vrátíte na nulu, pokud pás znovu spustíte.
3.6 Funkce měření tepové frekvence
Oběma rukama pevně uchopte senzory umístěné na madlech. Pás začne měřit vaši tepovou frekvenci a zobrazí
naměřenou hodnotu během 15 sekund. Je nutné, abyste senzory uchopili oběma rukama.
3.7 Funkce měření spálených kalorií
Funkce zobrazuje množství spálených kalorií během tréninku.
Poznámka: Naměřené hodnoty jsou pouze orientační, nemohou být použiti k lékařským účelům.
3.8 Složení a rozložení pásu
3.8.1 Složení
Zvedejte spodní část pásu, dokud neuslyšíte cvaknutí. Dojde k zamknutí skládacího systému. Spodní část pásu se
tak nemůže znovu rozložit.
3.8.2 Rozložení

8
CZ
Výrobek umístěte do prostoru, zatlačte na složenou spodní část pásu, dokud neuslyšíte cvaknutí, tím dojde
k odemknutí skládacího systému a vy můžete pás rozložit. Odstupte minimálně 1,5 m od pásu a nechte spodní část
samovolně rozložit.
3.8.3 Přemístění pásu
Pás opatrně zvedněte a pomocí transportních koleček pás přemístěte.
3.9 Nastavení programů
Každý program má stanovenou maximální rychlost, která se zobrazí na displeji po zvolení programu. Aktuální
rychlost se zobrazí na displeji. Každý program nabízí různé změny rychlosti.
3.10 Výběr programu
 Zapněte pás, stiskněte tlačítko MODE, vyberte program a stiskněte START/STOP. Program bude spuštěn.
 Na displeji se zobrazí maximální rychlost zvoleného programu.
 Každou minut se změní rychlost podle nastavení programu. Rychlost můžete změnit i manuálně. 3 sekundy
před koncem programu se ozve zvuková signalizace a pás začne zpomalovat.
4. ÚDRŽBA
Je třeba provádět údržbu pro prodloužení životnosti vašeho pásu. Pás a běžeckou plochu udržujte v čistotě.
UPOZORNĚNÍ: STAV DESKY BĚŽECKÉ PLOCHY HRAJE HLAVNÍ ROLI VE FUNKCI A ŽIVOTNOSTI VAŠEHO PÁSU.
Z TOHOTO DŮVODU DOPORUČUJEME DESKU PRAVIDELNĚ MAZAT. POKUD NEBUDETE PÁS MAZAT, MŮŽE DOJÍT
K POŠKOZENÍ PÁSU. TAKTO ZPŮSOBENÉ POŠKOZENÍ NENÍ KRYTO ZÁRUČNÍ LHŮTOU.
UPOZORNĚNÍ: PŘED ÚDRŽBOU ODPOJTE PÁS ZE ZÁSUVKY EL. NAPĚTÍ.
UPOZORNĚNÍ: PŘED SLOŽENÍM MUSÍ BÝT PÁS ZASTAVENÝ.
4.1 Hlavní čištění
 Pomocí měkkého, vlhkého hadříku otřete rohy pásu a plochu mezi rohy pásu a rámem. Vrchní část pásu
můžete omývat vodou smíchanou s jemným mýdlem pomocí kartáče. Toto čištění provádějte jednou
měsíčně. Před použitím pás nechejte důkladně vyschnout.
 Nejméně jednou měsíčně vyluxujte plochu pod pásem, abyste zamezili vzniku nánosu prachu. Jednou ročně
odstraňte kryt motoru a očistěte prach a nečistoty usazené na motoru.

9
CZ
4.2 Hlavní péče
 Zkontrolujte všechny části stroje před použitím.
 Pokud jsou jakékoliv části poškozeny, ihned je vyměňte.
 Nikdy nepoužívejte pás, pokud je jeho část poškozena. Pokud zjistíte poškození výrobku, kontaktujte
servisního technika.
DOPORUČUJEME POD PÁS UMÍSTIT PODLOŽKU POD FITNESS STROJE. HROZÍ RIZIKO POŠKOZENÍ PODLAHOVÝCH
KRYTIN OLEJEM.
4.3 Mazání pásu/desky/koleček
Výrobek byste měli namazat přibližně po 40 hodinách provozu. Doporučujeme mazat desku podle tohoto postupu:
Občasné používání (méně než 3 hodiny týdně) – každých 6 měsíců
Střední používání (3-5 hodin týdně) – každé 3 měsíce
Časté používání (více než 5 hodin týdně) – každých 6-8 týdnů.
Postup mazání:
 Použijte měkkou, suchou hadruk očištění plochy mezi pásem a deskou.
 Olej rovnoměrně rozetřete po vnitřní ploše pásu a desky (ujistěte se, že stroj je vypnutý a vytáhnutý ze
zásuvky).
 Pravidelně promazávejte přední a zadní válec pásu..
Pokud pás, desku a válce udržujete v čistotě, není nutné výrobek znovu promazávat dříve než po 1200 hodinách
provozu.
4.4 Jak zkontrolovat, že běžecká plocha je správně namazaná?
1. Odpojte pás ze zásuvky el. napětí.
2. Složte pás do skladovací pozice.
3. Dotkněte se spoddní strany běžecké plochy.
Pokud je plocha hladká, když se ji dotknete, pak ji není třeba mazat.
Pokud je plocha na dotek suchá, použijte silikonový olej pro namazání
Doporučujeme použít silikonový olej ve spreji.
4.5 Seřízení pásu
Správné napnutí je důležité, aby mohl pás fungovat správně. Nastavení se musí dělat z pravého a levého zadního

1
0
CZ
kolečka, pomocí imbusového klíče, který je součástí balení. Nastavovací šroub je umístěn na konci nožních stupů
jak je ukázáno na obrázku níže:
Upozornění: Nastavení se provádí přes malý držák na krytkách.
Dotáhněte zadní kolečko pouze pro prevenci proklouznutí na předním kolečku. Otočte oběma – pravým i levým
šroubem ve směru hodinových ručiček a zkontrolujte správné napnutí pásu.
NEPŘETAHUJTE JEJ – přetažení může způsobit poškození pásu a následné poškození ložisek.
4.6 Nastavení pásu do středu
Tento pás je vyroben tak, aby běžecký pás byl ve středu. Je normální pro nějaké pásy, že utíkají do jedné strany,
pokud pás běží bez běžce. Po několika minutách použití, pás musí mít tendenci jít do středu. Pokud během použití,
se pás stále pohybuje do strany, je třeba jej nastavit. Následujte tento postup:
▲ Nejdříve nastavte rychlost na nejnižší úroveň
▲ Pak zkontrolujte, do které strany pás ubíhá
Pokud pás ubíhá doprava, dotáhněte pravý šroub a uvolněte levý šroub pomocí 6 mm imbusového klíče, dokud
nebude pás v centru. Pokud pás ubíhá doleva, dotáhněte levý šroub a povolte pravý šroub pomocí 6mm
imbusového klíče, dokud není pás ve středu. Pokud pás nastavujete imbusovým klíčem, je důležité, abyste
nastavovali v intervalu poloviny otočení. Přetažení pásu může způsobit poškození.
5. TROUBLE SHOOTING
Tento pás je konstruován tak, aby se v případě přetížení automaticky vypnul. Sníží se tak riziko úrazu a poškození
výrobku (např. motoru).
V případě, že pás nepracuje správně, jednoduše vypněte spínač, počkejte jednu minutu a pás znovu zapněte.
Pokud pás ani pak nefunguje správně, spusťte Self Check/kalibraci pásu. Na displeji se zobrazí kód poruchy.
Před prováděním údržby pás vytáhněte ze zásuvky elektrické energie!
Nepoužívejte přídavné vodiče, může dojít k poškození výrobku.
Levý šroub
Pravý šroub

1
1
CZ
5.1 Signály upozornění
E02 Přetížení motoru
1. Spusťe Self Check
2. Vyměňte přepěťovou ochranu
E03 Porucha nadproudové ochrany
1. Očistěte prostor mezi deskou a pásem a namazejte silikonovým olejem
2. V případě, že je pás opotřebený, vyměňte jej za nový
E04 Porucha obvodu motoru
1. Zkontrolujte kabel motoru. Zkuste kabel znovu zapojit.
2. V případě, že je uhlíkový kartáč motoru opotřebený, vyměňte ho za nový.
E05 EEPROM porucha či problém s připojením ke kontrolní jednotce
E06 Porucha komunikace
1. Zkontrolujte propojovací kabel mezi computerem a kontrolní jednotkou. V případě, že je nesprávně zapojený
či poškozený, znovu zapojte či proveďte výměnu.
E07 Porucha zdvihu
1. Zkontrolujte propojovací kabel mezi motorem zdvihu a kontrolní jednotkou. V případě, že je nesprávně zapojený
či poškozený, znovu ho zapojte či proveďte výměnu.
E08 Porucha rychlosti při provádění kalibrace
1. Zkontrolujte vzdálenost mezi senzorem rychlosti a magnetem na válci. Vzdálenost nastavte na 3 mm.
2. Vyměňte senzor rychlosti
E09 Porucha ochrany el. Obvodu
1. Vyměňte kontrolní desku
“－”Bezpečnostní klíč není správně vložen
Vložte bezpečnostní klíč
Pás je spuštěný a v okně zdvihu se zobrazí “Er”
- Došlo k chybě VR zdvihu.
1. Zkontrolujte propojovací kabel mezi motorem zdvihu a kontrolní deskou. V případě, že je nesprávně zapojený
či poškozený, znovu ho zapojte či proveďte výměnu.
2. Proveďte výměnu motoru zdvihu
6. CVIČEBNÍ INSTRUKCE
UPOZORNĚNÍ: před začátkem jakéhokoliv cvičení konzultujte váš zdravotní stav se svým lékařem. Toto je
důležité hlavně pro osoby starší 35 let nebo pro osoby s existujícími zdravotními problémy.

1
2
CZ
Hodnota tepové frekvence není určena pro lékařské účely. Různé faktory, jako jsou pohyb po pásu, mohou
způsobit chyby při přenosu hodnot. Hodnota tepové frekvence slouží pro srovnání tepové frekvence jednoho
uživatele v čase.
Schopnost vašeho srdce a plic a jak účinně je kyslík rozváděn krví do svalů, to jsou důležité faktory vaši výkonnosti.
Funkce vašich svalů je závislá na kyslíku, který dodává energii pro denní aktivity – nazývána aerobní aktivitou. Když
jste fit, vaše srdce nemusí pracovat tak těžce.
7. Aplikace FitShow
Pomocí QR kódu vyhledejte aplikaci FitShow v App
Store.
QR kód načtěte pomocí aplikace QR Reader, kterou
si můžete stáhnout v App Store a Google Play
Store.
Vytvoření uživatelského jména a hesla
 Před prvním přihlášením je nutné provést registraci.
Zadejte své uživatelské jméno
(username) a heslo (password).
Zaregistrujte se pomocí emailu nebo telefonního čísla. Následně
zadejte uživatelské jméno a heslo.





 Synchonizace zařízení
Vyhledání zařízení
Zapněte na svém zařízení funkci Bluetooth. Na
startovní obrazovce stiskněte tlačítko Search pro
vyhledání kompatibilních zařízení.

1
3
CZ

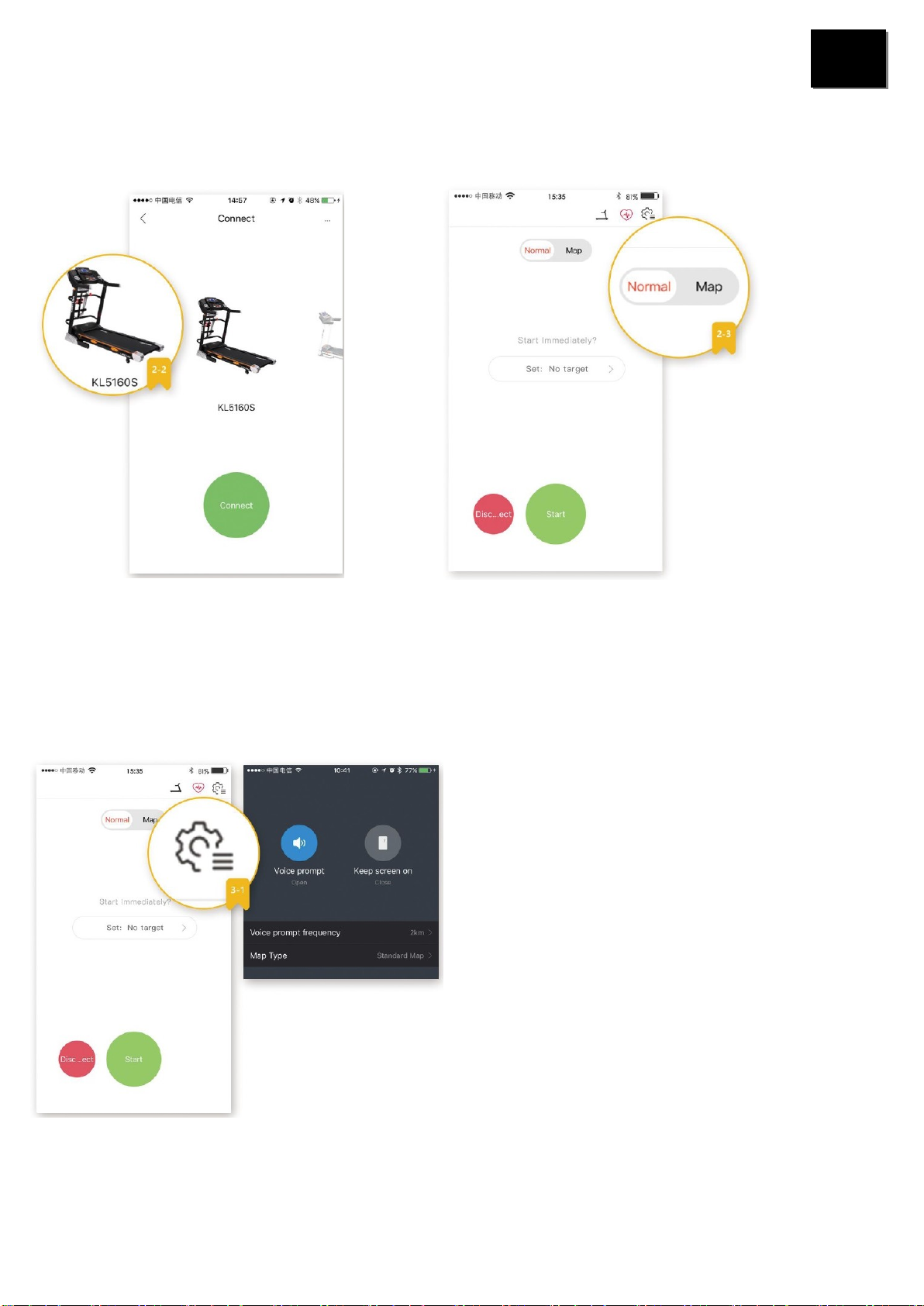

Připojení zařízení Po připojení si můžete vybrat tréninkový program.
Po vyhledání vašeho zařízení se na displeji objeví připojit
(Connect).
Připojení proběhlo úspěšně.
Ovládání aplikace
Nastavení aplikace se nachází pod ikonou, viz obrázek.
Můžete nastavit úroveň jasu, hlasitost zvuku, frekvenci
upozornění apod.

1
4
CZ
Výběr režimu
Po připojení přístroje vám aplikace nabídne výběr ze dvou režimů.
Výběr potvrďte stisknutím tlačítka Start.

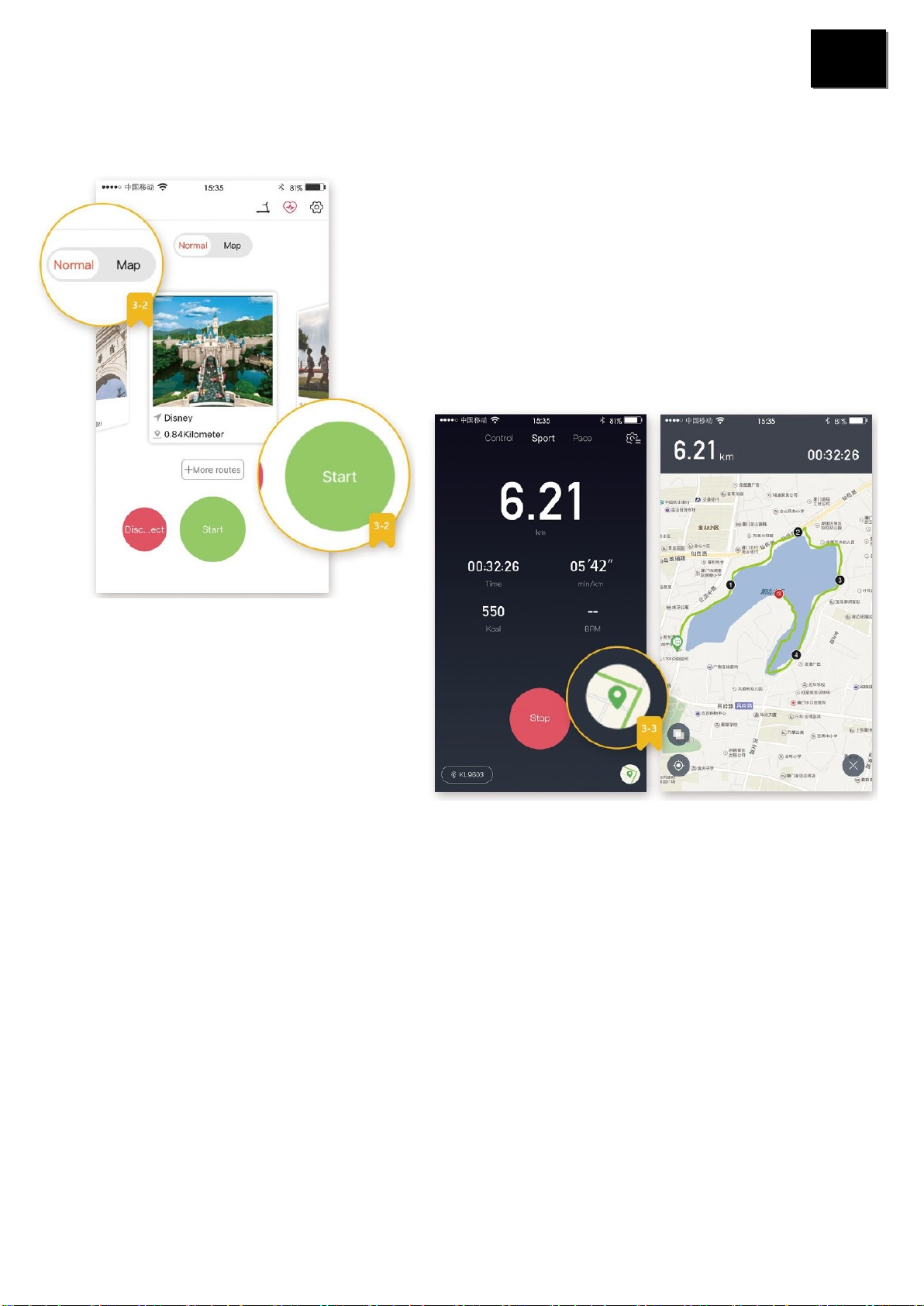

Začátek cvičení
Během tréninku se na vašem smartphone budou
zobrazovat naměřené hodnoty (rychlost,
vzdálenost, kalorie, tepová frekvence atd.). Pro
zobrazení podrobností klikněte na hodnotu.
V režimu mapy můžete kliknout na ikonu v pravém
dolním rohu, abyste si zobrazili trasu.
Trénink zastavíte stisknutím ikony Stop. Naměřené
hodnoty budou uloženy.

1
5
CZ
8. Pokyny k montáži
Krok 1
Krok 2

1
6
CZ
Krok 3
Krok 4

1
7
CZ
9. Detailní nákres
Č. Popis Mn. Č. Popis Mn.
01 Základní rám 1 35 Přední válec 1
02 Hlavní rám 1 36 Zadní válec 1
03 Konzolový set 1 37 Deska běž. Pásu 1
04 Konzolový set 2 38 Běžecký pás 1
05 Rám motoru zdvihu 1 39 Řemen 1
06 Uložení motoru 1 40 Zástrčka 1
07 Levý spodní kryt 1 41 Spínač 1
08 Pravý spodní kryt 1 42 Napájecí kabel 1
09 Nastavitelná koncovka 4 43 Motor zdvihu 1
10 Φ60 kolečko 4 44 Bezpečnostní klíč 1
11 Klip 1 45 Motor 1
12 Válcová koncovka 1 46 Magnetický kroužek 1
13 Spodní kryt desky běž. pásu 1 47 Krátký válec 4
14 Horní kryt motoru 1 48 Šroub M10*30.5 2
15 Přední kryt motoru 1 49 ŠroubM10*28 2
16 Levý kryt motoru 1 50 Šroub M8*50 2
17 Pravý kryt motoru 1 51 Šroub M8*35 1

1
8
CZ
18 Bočnice 2 52 Šroub M8*45 3
19 Levá koncovka 1 53 Plochá podložka Φ8 19
20 Pravá koncovka 1 54 Matice M8 10
21 Gumová část běž. desky 4 55 Šroub M5*10 6
22 4 56 Šroub M8*55 1
23 Klip bočnice 8 57 Šroub M8*80 2
24 Plastová podložka 2 58 Šroub M8*35 4
25 Konzolový set
1 set
59 Šroub M6*25 4
25A Plastová konzole 60 Plochá podložka Φ6 4
25B Plastový kryt 61 Matice M6 4
25C Ozdobný kryt konzole 62 Šroub ST4.2*13 31
25D Spodní kryt konzole 63 Šroub ST4.2*13 24
25E Uložení bezpečnostního klíče 64 Šroubení M4*8 5
25F Hlavní kontrolní deska 65 Šroub M10*50 1
25G Folie klávesnice 66 Šroub M10*65 1
25H ŠroubST4.2*13 67 Plochá podložka Φ10 12
25I Šroub ST3*8 68 Matice M10 6
25J Šroub ST3*8 69 Šroub ST4.2*50 4
25K Šroub ST3.5*13 70 Šroub M10*60 4
25L Propojovací kabel konzole 71 Šroub M10*120 2
25M Kryt 72 Šroub M8*16 4
25N Kryt tlačítek 73 Podložka Φ10 2
25O Spodní kryt reproduktoru 74 Podložka Φ8 4
25P Reproduktor 75 ŠroubM8*16 4
25Q Šroub ST3*14 76 Šroub M8*12 2
25R Mp3 deska 77 Šroub M8*35 1
25S Mp3 propojovací kabel 78 Ovládací jednotka 1
26 Pěnove madlo 2 79 Tlačítko rychlé volby - zdvih 1
27 Koncovka 2 80 Tlačítko rychlé volby - rychlost 1
28 Kryt senzoru tepové frekvence 4 81 Kabel konzole 1
29 Koncovka 2 82 Kabel tlačítka rych. volby 2
30 Gumová podložka 2 83 Jazýčkový spínač 1
31 Těsnění motoru 1 1 84 AC kabel (černý) 1
32 Těsnění motoru 2 1 85 AC kabel (červený) 1
33 Páska 2 86 AC output kabel (červený) 1
34 Tlumič 1 87 Zemnící kabel (žlkutý a zelený) 1
Obrázky se mohou od skutečného provedení lišit.

1
9
CZ
Prodávající poskytuje na tento výrobek prvnímu majiteli následující
záruky:
- záruku 5 let na rám a jeho části
- záruku 2 roky na ostatní díly
Záruka se nevztahuje na závady vzniklé:
1. zaviněním uživatele tj. poškození výrobku nesprávnou montáží, neodbornou repasí, užíváním v nesouladu se
záručním listem např. nedostatečným zasunutím sedlové tyče do rámu, nedostatečným utáhnutím pedálů v
klikách a klik ke středové ose
2. nesprávnou nebo zanedbanou údržbou
3. mechanickým poškozením
4. opotřebením dílů při běžném používání (např. gumové a plastové části, pohyblivé mechanismy jako ložiska
klínový řemen, opotřebení tlačítek na computeru)
5. neodvratnou událostí a živelnou pohromou
6. neodbornými zásahy
7. nesprávným zacházením, či nevhodným umístěním, vlivem nízké nebo vysoké teploty, působením vody,
neúměrným tlakem a nárazy, úmyslně pozměněným designem, tvarem nebo rozměry
Upozornění:
1. cvičení doprovázené zvukovými efekty a občasným vrzáním není závada bránící řádnému užívání stroje a tudíž nemůže být předmětem
reklamace. Tento jev lze odstranit běžnou údržbou.
2. doba životnosti ložisek, klínového řemene a dalších pohyblivých částí může být kratší než je doba záruky
3. na stroje nutné provést odborné vyčištění a seřízení minimálně jednou za 12 měsíců
4. v době záruky budou odstraněny veškeré poruchy výrobku způsobené výrobní závadou nebo vadným materiálem výrobku tak, aby věc
mohla být řádně užívána
5. reklamace se uplatňuje zásadně písemně s přesným označením typu zboží, popisem závady a potvrzeným dokladem o zakoupení
OCHRANA ŽIVOTNÍHO PROSTŘEDÍ - informace k likvidaci elektrických a elektronických zařízení.
Po uplynutí doby životnosti přístroje nebo v okamžiku, kdy by oprava byla neekonomická, přístroj nevhazujte do
domovního odpadu. Za účelem správné likvidace výrobku jej odevzdejte na určených sběrných místech, kde budou přijata
zdarma.
Správnou likvidací pomůžete zachovat cenné přírodní zdroje a napomáháte prevenci potenciálních negativních dopadů na
životní prostředí a lidské zdraví, což by mohly být důsledky nesprávné likvidace odpadů. Další podrobnosti si vyžádejte od
místního úřadu nebo nejbližšího sběrného místa. Při nesprávné likvidaci tohoto druhu odpadu mohou být v souladu s
národního předpisy uděleny pokuty.
Copyright - autorská práva
Společnost MASTER SPORT s.r.o. si vyhrazuje veškerá autorská práva k obsahu tohoto návodu k použití. Autorské právo
zakazuje reprodukci částí tohoto návodu nebo jako celku třetí stranou bez výslovného souhlasu společnosti
MASTER SPORT s.r.o.. Společnost MASTER SPORT s.r.o. pro použití informací, obsažených v tomto návodu k použití
nepřebírá žádnou odpovědnost za jakýkoli patent.
MASTER SPORT s.r.o.
Provozní 5560/1B
722 00 Ostrava-Třebovice
Czech Republic
[email protected]

2
0
SK
Bežecký pás MASTER F38
MAS-F38
Užívateľský manuál
Skutočný vzhľad výrobku sa môže odlišovať od vyobrazenia na grafických
materiáloch.
Tento výrobok má vysoký odber el. prúdu, nezapájajte ho preto do rovnakej zásuvky ako ostatné
domáce spotrebiče s väčším odberom, ako je napríklad klimatizácia atď.
Uistite sa, že istič je na 10 A. Jednu zásuvku použite na napájanie len tohto stroja!
