Monacor JTS ST-5000 User manual

www.jts-europe.com
ST-5000
Bestellnummer 23.1900
Tischmikrofon
®
Vertrieb von JTS-Produkten – Distribution of JTS products
MONACOR INTERNATIONAL GmbH & Co. KG, Zum Falsch 36, 28307 Bremen, Germany
Copyright©by MONACOR INTERNATIONAL. All rights reserved. A-2064.99.01.06.2020
DEUTSCH
ON
1
2
3
4
125 Hz
250 Hz
500 Hz
1000 Hz
2 kHz
4 kHz
8 kHz
16 kHz
dB
25
20
15
10
60°
30°30°
60°
90°90°
120°120°
150°150°
180°
5
0
2 k1 k50020010020
+10
dB
−
10
0
5k 10 k 20 kHz

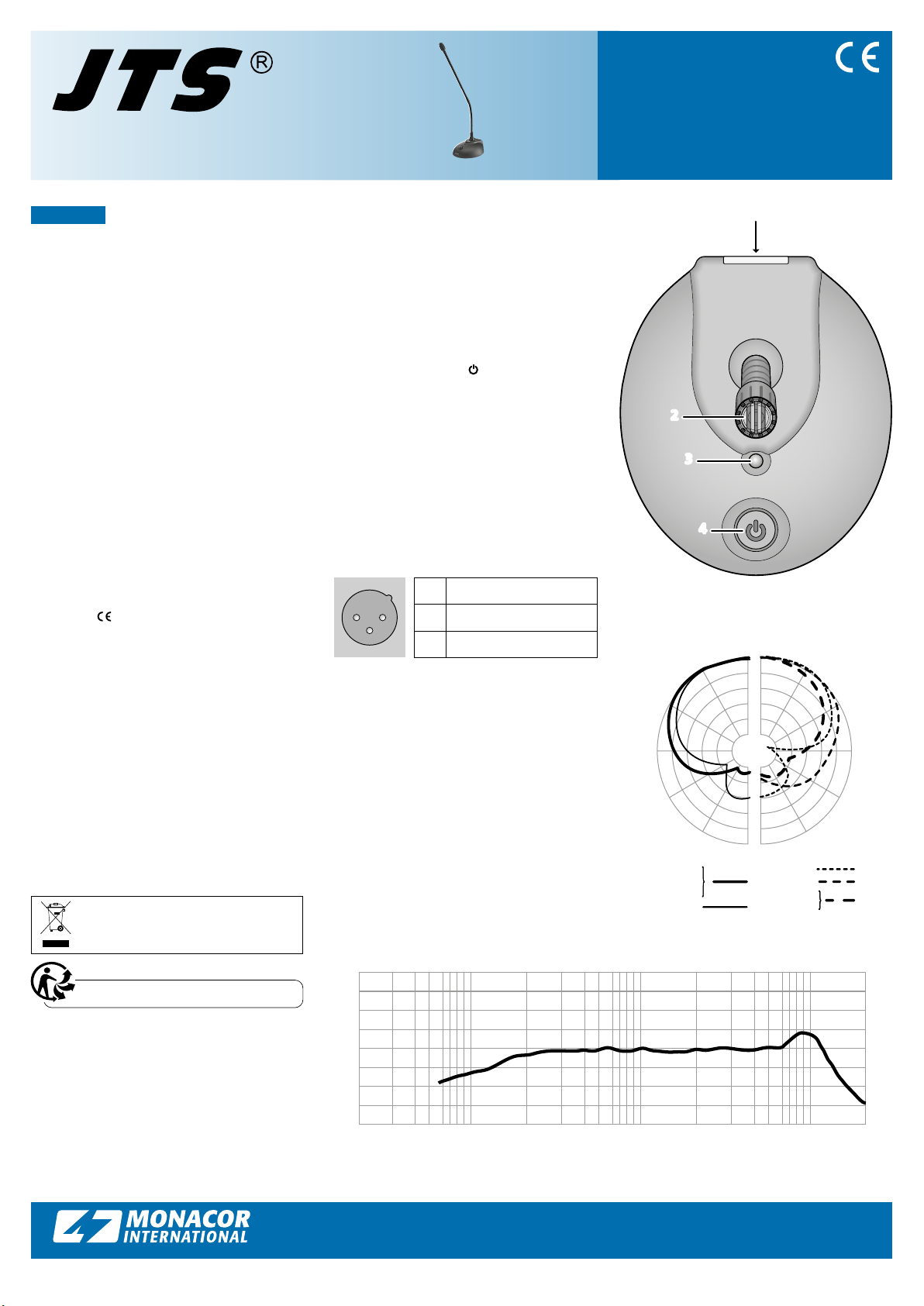

4 Bedienung
Zum Ein- und Ausschalten des Mikrofons den
Schalter (4) drücken. Die LED (3) leuchtet bei
eingeschaltetem Mikrofon.
5 Technische Daten
System:. . . . . . . . . . . . . Back-Elektret
Richtcharakteristik: . . . . Superniere
Frequenzbereich: . . . . . 80 –18000Hz
Nennimpedanz: . . . . . . 220Ω
Empfindlichkeit: . . . . . . 10mV/Pa
Maximaler Schalldruck: . 125dB
Ausgang: . . . . . . . . . . . XLR, symmetrisch
1 2
3
1 Masse
2Signal +
3Signal −
Stromversorgung: . . . . . Phantomspeisung
12– 48V
Sockelabmessungen:. . . 96 × 46 × 113 mm
Schwanenhalslänge: . . . 368mm
Gewicht:. . . . . . . . . . . . 820g
Diese Anleitung richtet sich an
Benutzer ohne besondere Fach-
kenntnisse. Bitte lesen Sie die An-
leitung vor dem Betrieb gründlich
durch und heben Sie sie für ein
späteres Nachlesen auf.
1 Verwendungsmöglichkeiten
Das Tischmikrofon ST-5000 ist für den Einsatz
bei Konferenzen und für Durchsagen vorgese-
hen. Es besitzt eine Mikrofonkapsel mit aus-
geprägter Richtwirkung. Das Mikrofon verfügt
über einen Ein-/Ausschalter und eine Betriebs-
anzeige.
Die Stromversorgung erfolgt über eine
Phantomspeisung (12– 48V), die von vielen
Mischpulten und Vorverstärkern am Mikrofon-
eingang zur Verfügung gestellt wird.
2 Wichtige Hinweise
Das Produkt entspricht allen relevanten Richt-
linien der EU und trägt deshalb das -Zeichen.
• Das Produkt ist nur zur Verwendung im
Innenbereich geeignet. Schützen Sie es vor
Tropf- und Spritzwasser sowie hoher Luft-
feuchtigkeit. Der zulässige Einsatztempera-
turbereich beträgt 0–40 °C.
• Verwenden Sie für die Reinigung nur ein tro-
ckenes, weiches Tuch, niemals Wasser oder
Chemikalien.
• Wird das Produkt falsch verwendet oder
nicht fachgerecht repariert, kann keine Haf-
tung für daraus resultierende Sach- oder
Personenschäden und keine Garantie für
das Produkt übernommen werden.
Soll das Produkt endgültig aus dem Be-
trieb genommen werden, entsorgen Sie
es gemäß den örtlichen Vorschriften.
3 Inbetriebnahme
Vor dem Herstellen oder Trennen des An-
schlusses an dem beteiligten Gerät (z.B.
Mischpult oder Verstärker) den entsprechen-
den Mikrofoneingang stummschalten oder die
Lautstärke herunterdrehen.
Den Ausgang (1) des Mikrofons über ein
XLR-Kabel mit dem Mikrofoneingang des
nachfolgenden Geräts verbinden. Das Gerät
muss an diesem Eingang eine Phantomspei-
sung (12– 48V) bereitstellen. Ist dies nicht der
Fall, das Mikrofon über ein Phantomspeise-
gerät mit dem Eingang verbinden.
Den beiliegenden Schaumstoff-Windschutz
zur Unterdrückung von Popp-Lauten und zum
Schutz der Mikrofonkapsel vor der Feuchte des
Atems auf die Mikrofonkapsel (2) ziehen.
DEUTSCH
➀
➁Richtcharakteristik
➂Frequenzgang
Änderungen vorbehalten.

www.jts-europe.com
®
Vertrieb von JTS-Produkten – Distribution of JTS products
MONACOR INTERNATIONAL GmbH & Co. KG, Zum Falsch 36, 28307 Bremen, Germany
Copyright©by MONACOR INTERNATIONAL. All rights reserved. A-2064.99.01.06.2020
ON
1
2
3
4
125 Hz
250 Hz
500 Hz
1000 Hz
2 kHz
4 kHz
8 kHz
16 kHz
dB
25
20
15
10
60°
30°30°
60°
90°90°
120°120°
150°150°
180°
5
0
2 k1 k50020010020
+10
dB
−
10
0
5k 10 k 20 kHz
4 Operation
To switch the microphone on and off, press the
switch (4). The LED indicator (3) will light up
when the microphone is switched on.
5 Specifications
Microphone system: . . . back electret
Polar pattern: . . . . . . . . supercardioid
Frequency range: . . . . . 80– 18000 Hz
Nominal impedance:. . . 220 Ω
Sensitivity:. . . . . . . . . . . 10 mV/Pa
Maximum SPL: . . . . . . . 125dB
Output:. . . . . . . . . . . . . XLR, balanced
1 2
3
1 Ground
2Signal +
3Signal −
Power supply: . . . . . . . . phantom power
supply 12– 48 V
Dimensions of the base: 96 × 46 × 113mm
Gooseneck length: . . . . 368mm
Weight: . . . . . . . . . . . . 820g
These instructions are intended
for users without any specific
technical knowledge. Please
read the instructions carefully
prior to operation and keep
them for later reference.
1 Applications
The desktop microphone ST-5000 is designed
for conferences and announcements. It fea-
tures a microphone cartridge with high direc-
tivity and provides an on-off switch and an LED
power indicator.
Power is supplied via phantom power
(12– 48V) which is available at the micro-
phone input of many mixing consoles and
preamplifiers.
2 Important Notes
The product corresponds to all relevant direc-
tives of the EU and is therefore marked with .
• The product is suitable for indoor use only.
Protect it against dripping water, splash
water and high air humidity. The admissible
ambient temperature range is 0–40 °C.
• For cleaning the product only use a dry, soft
cloth; never use water or chemicals.
• No guarantee claims for the product and no
liability for any resulting personal damage
or material damage will be accepted if the
product is not correctly used or not expertly
repaired.
If the product is to be put out of oper-
ation definitely, dispose of the product
in accordance with local regulations.
3 Before Operation
Before connecting/disconnecting, mute the
microphone input or turn down the volume of
the corresponding device (e.g. mixing console
or amplifier).
Use an XLR cable to connect the output (1) of
the microphone to the microphone input of
the subsequent device. The input must provide
phantom power (12– 48V); if it does not, con-
nect the microphone to the input via a phan-
tom power supply unit.
Put the foam windshield provided on the
microphone cartridge (2) to suppress pop
noise and to protect the microphone from the
moisture from your breath.
ST-5000
Order number 23.1900
Desktop Microphone
ENGLISH
➁Polar pattern
➂Frequency response
Subject to technical modification.
➀

www.jts-europe.com
®
Vertrieb von JTS-Produkten – Distribution of JTS products
MONACOR INTERNATIONAL GmbH & Co. KG, Zum Falsch 36, 28307 Bremen, Germany
Copyright©by MONACOR INTERNATIONAL. All rights reserved. A-2064.99.01.06.2020
ON
1
2
3
4
125 Hz
250 Hz
500 Hz
1000 Hz
2 kHz
4 kHz
8 kHz
16 kHz
dB
25
20
15
10
60°
30°30°
60°
90°90°
120°120°
150°150°
180°
5
0
2 k1 k50020010020
+10
dB
−
10
0
5k 10 k 20 kHz
n’est pas le cas, reliez le microphone à l’entrée
via une alimentation fantôme.
Positionnez la bonnette en mousse livrée sur
la capsule micro (2) pour éliminer les bruits de
pop et protéger la capsule micro de l’humidité
de la respiration.
4 Utilisation
Pour allumer et éteindre le microphone, ap-
puyez sur l’interrupteur (4). La LED (3) brille
lorsque le microphone est allumé.
5 Caractéristiques techniques
Système : . . . . . . . . . . . back électret
Caractéristique : . . . . . . supercardioïde
Bande passante :. . . . . . 80–18000Hz
Impédance nominale :. . 220 Ω
Sensibilité : . . . . . . . . . . 10mV/Pa
Pression sonore max. : . 125dB
Sortie : . . . . . . . . . . . . . XLR, symétrique
1 2
3
1 masse
2signal +
3signal −
Alimentation :. . . . . . . . alimentation fan-
tôme 12– 48V
Dimensions socle : . . . . 96 × 46 × 113mm
Longueur col de cygne : 368mm
Poids :. . . . . . . . . . . . . . 820g
Cette notice s’adresse aux utili-
sateurs sans connaissances tech-
niques particulières. Veuillez lire
la présente notice avant le fonc-
tionnement et conservez-la pour
pouvoir vous y reporter ultérieu-
rement.
1 Possibilités d’utilisation
Le microphone de table ST-5000 est prévu
pour une utilisation lors des conférences et
pour des annonces. Il possède une capsule
micro avec une directivité prononcée. Il dispose
d’un interrupteur marche/arrêt et d’un témoin
de fonctionnement.
L’alimentation se fait via une alimentation
fantôme (12– 48V) disponible à l’entrée micro
de nombreuses tables de mixage et préampli-
ficateurs.
2 Conseils importants
Le produit répond à toutes les directives né-
cessaires de l’Union Européenne et porte donc
le symbole .
• Le produit n‘est conçu que pour une utili-
sation en intérieur. Protégez-le de tout type
de projections d‘eau, des éclaboussures et
d‘une humidité élevée de l‘air. La plage de
température de fonctionnement autorisée
est 0– 40°C.
• Pour le nettoyage utilisez uniquement un
chiffon doux et sec, en aucun cas de pro-
duits chimiques ou d’eau.
• Nous déclinons toute responsabilité en cas
de dommages matériels ou corporels ré-
sultants si le produit est utilisé dans un but
autre que celui pour lequel il a été conçu, s‘il
n‘est pas réparé par une personne habilitée,
en outre, la garantie deviendrait caduque.
Lorsque le produit est définitivement
retiré du service, éliminez-le conformé-
ment aux directives locales.
CARTONS ET EMBALLAGE
PAPIER À TRIER
3 Utilisation
Avant d’établir ou de défaire les branchements,
coupez le son de l’entrée micro ou diminuez
le volume de l’appareil correspondant (par
exemple table de mixage ou amplificateur).
Reliez la sortie (1) du microphone via un cor-
don XLR à l’entrée micro de l’appareil suivant.
L’appareil doit mettre à disposition une alimen-
tation fantôme (12– 48V) à cette entrée. Si ce
ST-5000
Référence numérique 23.1900
Microphone de table
FRANÇAIS
➁Caractéristique
➂Réponse en fréquence
Tout droit de modification réservé.
➀

www.jts-europe.com
®
Vertrieb von JTS-Produkten – Distribution of JTS products
MONACOR INTERNATIONAL GmbH & Co. KG, Zum Falsch 36, 28307 Bremen, Germany
Copyright©by MONACOR INTERNATIONAL. All rights reserved. A-2064.99.01.06.2020
ON
1
2
3
4
125 Hz
250 Hz
500 Hz
1000 Hz
2 kHz
4 kHz
8 kHz
16 kHz
dB
25
20
15
10
60°
30°30°
60°
90°90°
120°120°
150°150°
180°
5
0
2 k1 k50020010020
+10
dB
−
10
0
5k 10 k 20 kHz
4 Funcionamiento
Para conectar y desconectar el micrófono,
pulse el interruptor (4). El indicador LED (3)
se iluminará cuando el micrófono esté conec-
tado.
5 Especificaciones
Sistema del micrófono: . micrófono back
electret
Patrón polar:. . . . . . . . . supercardioide
Rango de frecuencias:. . 80– 18000 Hz
Impedancia nominal:. . . 220 Ω
Sensibilidad: . . . . . . . . . 10mV/Pa
SPL máximo: . . . . . . . . . 125dB
Salida:. . . . . . . . . . . . . . XLR, simétrica
1 2
3
1 Masa
2Señal +
3Señal −
Alimentación: . . . . . . . . alimentación phan-
tom 12– 48V
Dimensiones de la base: 96 × 46 × 113mm
Longitud del cuello
de cisne: . . . . . . . . . . . . 368mm
Peso:. . . . . . . . . . . . . . . 820g
Estas instrucciones van dirigidas
a usuarios sin ningún conoci-
miento técnico específico. Lea
atentamente estas instruccio-
nes antes del funcionamiento y
guárdelas para usos posteriores.
1 Aplicaciones
El micrófono de sobremesa ST-5000 está dise-
ñado para conferencias y anuncios. Posee una
cápsula de micrófono con una elevada direc-
cionalidad y ofrece un interruptor on-off y un
indicador LED de corriente.
El micrófono utiliza alimentación phantom
(12– 48V) que se encuentra en la entrada de
micrófono de muchas consolas de mezclas y
preamplificadores.
2 Notas Importantes
El producto cumple con todas las directivas re-
levantes de la UE y por lo tanto está marcado
con el símbolo .
• Este producto está adecuado sólo para inte-
riores. Protéjalo contra goteos, salpicaduras
y humedad elevada. Rango de temperatura
ambiente admisible: 0– 40ºC.
• Utilice sólo un paño suave y seco para lim-
piar el producto; no utilice nunca ni agua ni
productos químicos.
• No podrá reclamarse garantía o responsabi-
lidad alguna por cualquier daño personal o
material resultante si el producto no se utiliza
adecuadamente o no lo repara un técnico.
Si el producto se va a dejar fuera de
servicio definitivamente, deshágase del
producto según las normativas locales.
3 Antes del Funcionamiento
Antes de la conexión/desconexión, silencie la
entrada de micrófono o baje el volumen del
dispositivo correspondiente (p.ej. consola de
mezclas o amplificador).
Utilice un cable XLR para conectar la salida(1)
del micrófono a la entrada de micrófono del
siguiente aparato. La entrada tiene que sumi-
nistrar alimentación (12– 48V); si no, conecte
el micrófono a la entrada mediante un alimen-
tador phantom.
Coloque la espuma antiviento entregada entre-
gada en la cápsula del micrófono (2) para supri-
mir los chasquidos y proteger el micrófono de la
humedad de su respiración.
ST-5000
Número de referencia 23.1900
Micrófono de Sobremesa
ESPAÑOL
➁Patrón polar
➂Respuesta de frecuencia
Sujeto a modificaciones técnicas.
➀
