Installatörshandbok pooluppvärmning
GB
Installer manual pool heating
DE
Installateurhandbuch Poolerwärmung
IHB 1711-8
031432

Svenska
Viktig information
OBS!
Denna symbol betyder fara för människa eller
maskin.
TÄNK PÅ!
Vid denna symbol finns viktig information om
vad du ska tänka på när du sköter din anlägg-
ning.
Allmänt
POOL 40 är ett tillbehör för att möjliggöra pooluppvärm-
ning i din klimatanläggning.
En växelventil (QN19) kan kopplas in för att styra in en
del av, eller hela, värmebärarflödet mot en poolväxlare.
Växelventilen, eller om så önskas – växelventilerna (dock
med samma styrsignal), monteras på värmebärarkretsen
som vanligtvis går mot ett radiatorsystem. I system med
kaskadkoppling bestämmer du i styrsystemet hur många
kompressorer som tillåts arbeta med pooluppvärmning.
Extern cirkulationspump (GP10) till klimatsystem måste
monteras om en eller flera pooler dockas mot systemet.
Under pooluppvärmning cirkuleras värmebäraren mellan
värmepump och poolväxlare med hjälp av värmepum-
pens interna cirkulationspumpar. En extern cirkulations-
pump (GP9) cirkulerar värmebäraren mellan poolväxlaren
och poolen.
Den externa cirkulationspumpen (GP10) cirkulerar vär-
mebärarvattnet i klimatsystemet och tillsatsvärme kan
kopplas in efter behov samtidigt som den externa fram-
ledningsgivaren kontinuerligt känner av husets värme-
behov.
Värmepumpen styr växelventilen (QN19), poolcirkula-
tionspumpen (GP9) och ev. värmekretsens cirkulations-
pump (GP10) via POOL 40.
Till F1345/F1355 eller SMO 40 kan upp till två olika
poolsystem anslutas och styras individuellt, det kräver
dock två POOL 40-tillbehör.
Kompatibla produkter
■F1345
■F1355
■SMO 40
■F1145
■F1155
■F1245
■F1255
Innehåll
Ställdon växelventil1 st
Växelventil1 st
Kit för tillbehörskort1 st
Värmeledningspasta2 st
Aluminiumtejp1 st
Isoleringstejp1 st
Temperaturgivare2 st
Buntband4 st
Komponentplacering apparatlåda (AA25)
LEK
AA5-X4
AA5-S2
AA5-X2 AA5-X9 X1
FA1
AA5-F1AA5
Elkomponenter
Automatsäkring, 10AFA1
Anslutningsplint, spänningsmatningX1
TillbehörskortAA5
Anslutningsplint, givare och extern blocke-
ring
AA5-X2
Anslutningsplint, kommunikationAA5-X4
Anslutningsplint, cirkulationspumpar och
växelventil
AA5-X9
Anslutningsplint, växelventilAA5-X10
DIP-switchAA5-S2
Finsäkring, T4AH250VAA5-F1
Beteckningar i komponentplacering enligt standard IEC
81346.
3POOL 40 | SE

Röranslutning
Allmänt
När POOL 40 kopplas mot klimatanläggningen, måste
värmekretsen ha en yttre cirkulationspump. Orsaken till
detta är att under poolladdning är det värmepumpens
interna cirkulationspump som håller uppe flödet genom
poolvärmeväxlaren. Den extra/yttre cirkulationspumpen
(GP10) håller flödet uppe i värmekretsen, för att framled-
ningsgivaren (BT25) ska kunna mäta temperaturen kor-
rekt.

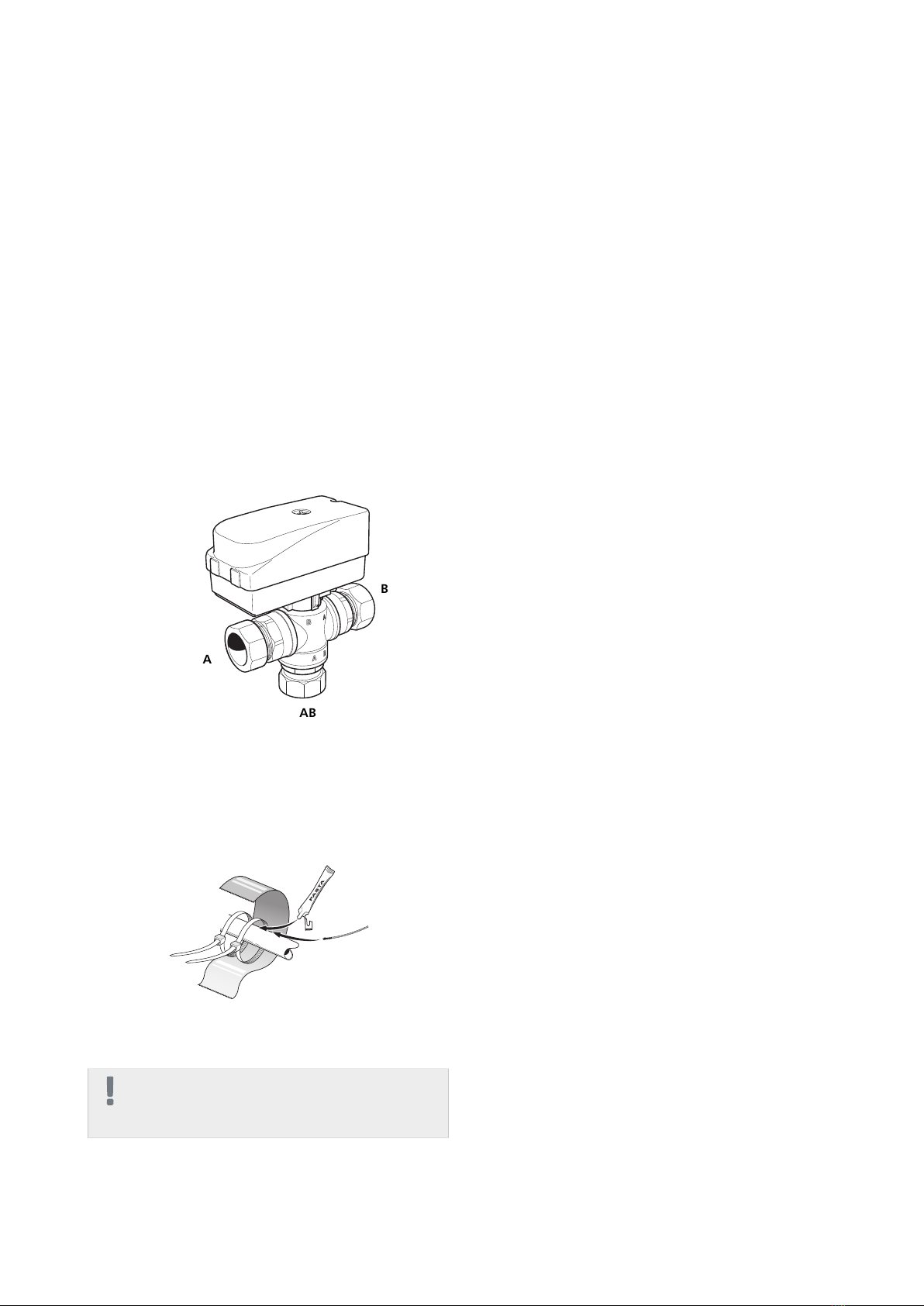

Växelventil
■Montera växelventilen (QN19) med port AB som inkom-
mande framledning från värmepumpen, port A mot
poolen och port B mot värmesystemet. Montera den
så att port AB är öppen mot port B när motorn är i vi-
loläge. Vid signal öppnar port AB mot port A.
A
B
AB
Temperaturgivare
■Poolgivaren (BT51) placeras på returledningen från
poolen.
■Den externa framledningsgivaren (BT25) placeras på
framledningen till klimatsystemet, efter cirkulations-
pumpen (GP10).
LEK
LEK
E
Temperaturgivarna monteras med buntband tillsammans
med värmeledningspasta och aluminiumtejp. Därefter
skall de isoleras med medföljande isolertejp.
OBS!
Givar- och kommunikationskablar får ej förläg-
gas i närheten av starkströmsledning.
Funktion
Uppvärmning av poolen prioriteras enligt valda inställ-
ningar i värmepumpen.
Om poolgivaren (BT51) inte är ansluten tillåts poolladd-
ningen inte att starta.
Värmebärarflödet justeras så att temperaturdifferensen
över poolvärmeväxlaren är 10–15 °C. Inställningen görs
i meny 5.1.11.
POOL 40Kapitel 3 | Röranslutning4

Principschema
Förklaring
PoolsystemCL11
Apparatlåda med tillbehörskortAA25
Temperaturgivare, poolBT51
Värmeväxlare, poolEP5
Cirkulationspump, poolGP9
SmutsfilterHQ4
Växelventil, poolQN19
ReglerventilRN10
TrimventilRN42
Extern tillsatsEB1
Expansionskärl, slutetCM5
Extern eltillsatsEB1
Säkerhetsventil, värmebärarsidaFL10
Hjälprelä/KontaktorKA1
Avstängningsventil, värmebärarsidaQM42 - QM43
TrimventilRN11
VärmepumpsystemEB100 - EB101
Temperaturgivare, utomhusBT1
Temperaturgivare, värmebärare returBT3
Temperaturgivare, varmvattenBT6
Temperaturgivare, kondensorBT12
Temperaturgivare, extern framledningBT25
Temperaturgivare, extern returledningBT71
VärmepumpEB100
Kylmodul AEP14
Kylmodul BEP15
Säkerhetsventil, köldbärarsidaFL10 - FL11
Säkerhetsventil, värmebärarsidaFL12 - FL13
LaddpumpGP12
SmutsfilterHQ1
HQ12 - HQ15
Avtappningsventil, värmebärarsidaQM1
Avstängningsventil, värmebärare framQM31
Avstängningsventil, värmebärare returQM32
Avstängningsventil, köldbärarsidaQM50 - QM53
Avstängningsventil, värmebärarsidaQM43
QM54 - QM57
Växelventil, värme/varmvattenQN10
Filterkulventil (smutsfilter)QZ2-QZ5
BackventilRM10 - RM13
Styrmodul SMO 40AA25
Temperaturgivare, utomhusBT1
Temperaturgivare, varmvattenladdningBT6
Temperaturgivare, varmvatten toppBT7
Temperaturgivare, extern framledningBT25
RumsgivareBT50
Temperaturgivare, extern returledningBT71
Cirkulationspump, värmebärare externGP10
Växelventil, värme/varmvattenQN10
Klimatsystem 2 (ECS 40/ECS 41)EP21
Apparatlåda med tillbehörskortAA25
Framledningsgivare, extra klimatsystemBT2
Returledningsgivare, extra klimatsystemBT3
Cirkulationspump, extra klimatsystemGP20
ShuntventilQN25
Övrigt
Manometer, köldbärarsidaBP6
Temperaturgivare, varmvatten framBT7
Expansionskärl, värmebärarsidaCM1
NivåkärlCM2
Expansionskärl, köldbärarsidaCM3
Utjämningskärl (UKV)CP5
Ackumulatortank med solslingaCP10
Bergvärme/JordkollektorEP12
Säkerhetsventil, värmebärareFL2
Säkerhetsventil, köldbärareFL3
Cirkulationspump, värmebärare externGP10
Påfyllningsventil, köldbärareQM12
Avluftningsventil, köldbärarsidaQM21
Avstängningsventil, värmebärare framQM31
Avstängningsventil, värmebärare returQM32
Avstängningsventil, köldbärare framQM33
Avstängningsventil, köldbärare returQM34
AvstängningsventilQM42
BackventilRM2, RM21
ReglerventilRN10
Påfyllnadsventilsats, köldbärareXL15
Anslutning, påfyllning köldbärareXL27 - XL28
Beteckningar i komponentplacering enligt standard IEC
81346-1 och 81346-2.
TÄNK PÅ!
Följande bilder är principscheman. Verklig an-
läggning ska projekteras enligt gällande normer.
Besök www.nibe.se/dockning för fler docknings-
alternativ.
5POOL 40 | SE

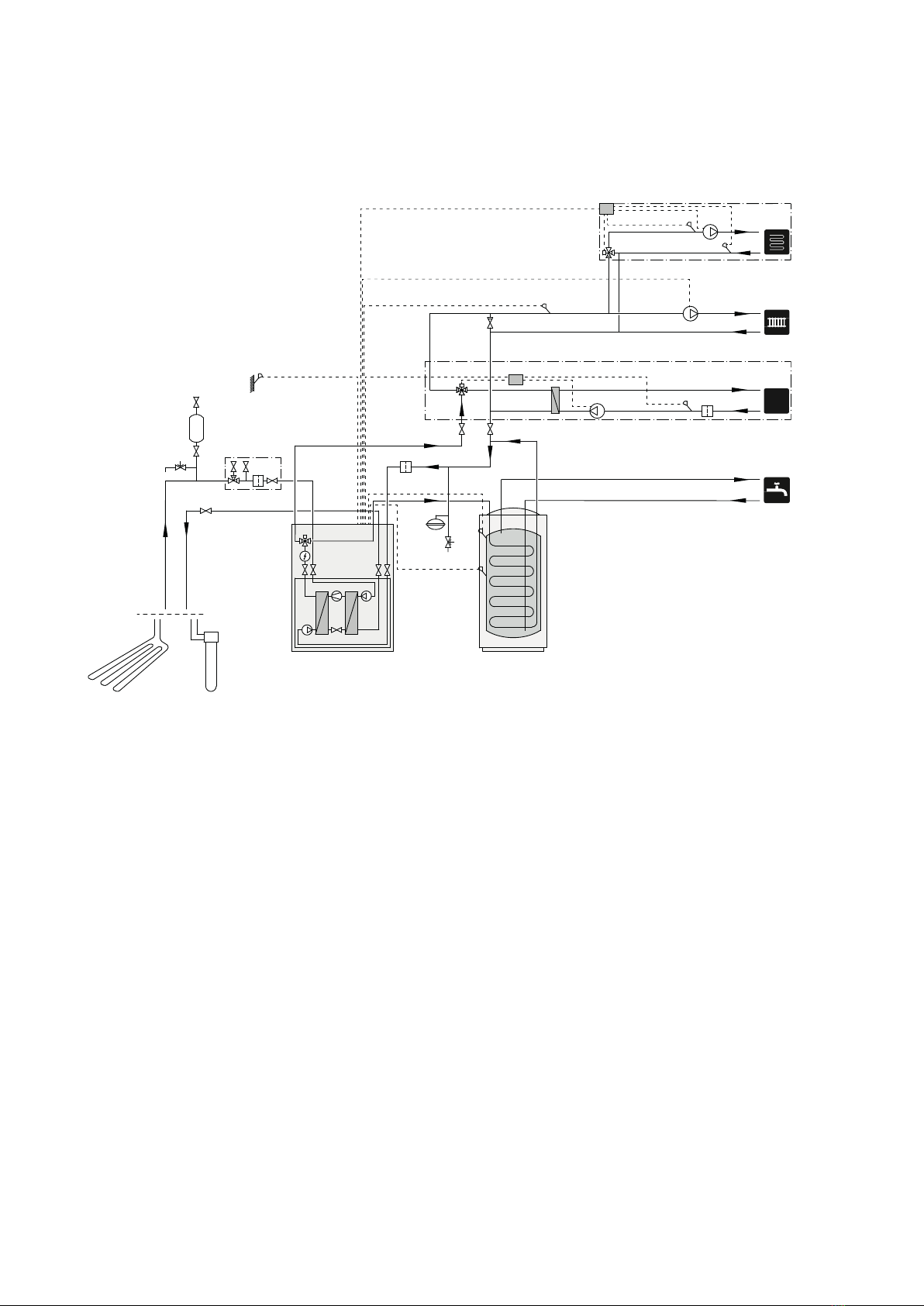

Principschema F1145/F1155 med POOL 40 och extra klimatsystem
-FL3
-QM42
-QM12
-CM2
-QM34
-XL15
-QM31 -QM32
-HQ1
-EB100
-FL2
-CM1
-EB100-BT1
-EP12
-CP1
-BT7
-BT6
-RM2
-EP5 -GP9 -BT51 -HQ1
-AA25
-CL11
-QN19
POOL
-EB100-GP10
-EB100-BT25
-BT3
-BT2
-AA25
-QN11
-EP21
-GP20
POOL 40 | SE6

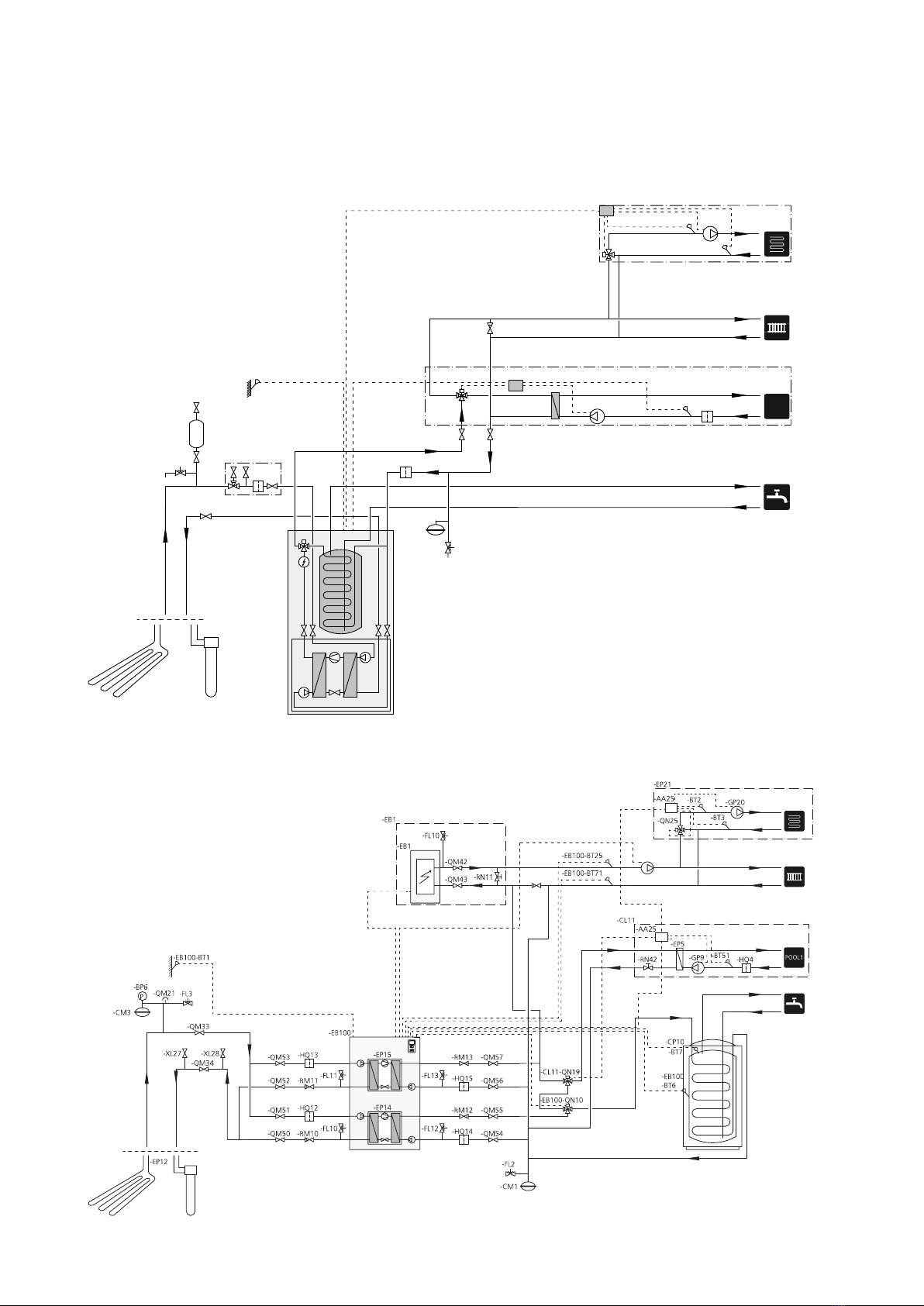

Principschema F1245/F1255 med POOL 40 och extra klimatsystem
-FL3
-QM42
-QM12
-CM2
-QM34
-XL15
-EB100-BT1
-QM31 -QM32
-HQ1
-EB100
-FL2
-CM1
-EP12
-RM2
-EP5 -GP9 -BT51 -HQ4
-AA25
-CL11
-QN19
POOL
-BT3
-BT2-AA25
-QN11
-EP21
-GP20
Principschema F1345 med POOL 40 och extra klimatsystem
-EB100
-GP10
-RM21
7POOL 40 | SE

Principschema F1355 med POOL 40 och extra klimatsystem
-EB100
-GP10
-RM21
-QZ3
-QZ2
-QZ4
-QZ5
Principschema SMO 40 med POOL 40
-AA25
POOL 40 | SE8

Elinkoppling
OBS!
All elektrisk inkoppling ska ske av behörig
elektriker.
Elektrisk installation och ledningsdragning ska
utföras enligt gällande bestämmelser.
Klimatanläggningen ska vara spänningslös vid
installation av POOL 40.
Elkopplingsversioner F1345
F1345 har olika elinkopplingar beroende på när värme-
pumpen tillverkades. För att se vilken elinkoppling som
gäller för din F1345, kontrollera om beteckningen "2.0"
syns ovanför plintarnas högra sida enligt bild.
LEK
Elschema finns i slutet av denna installatörshandbok.

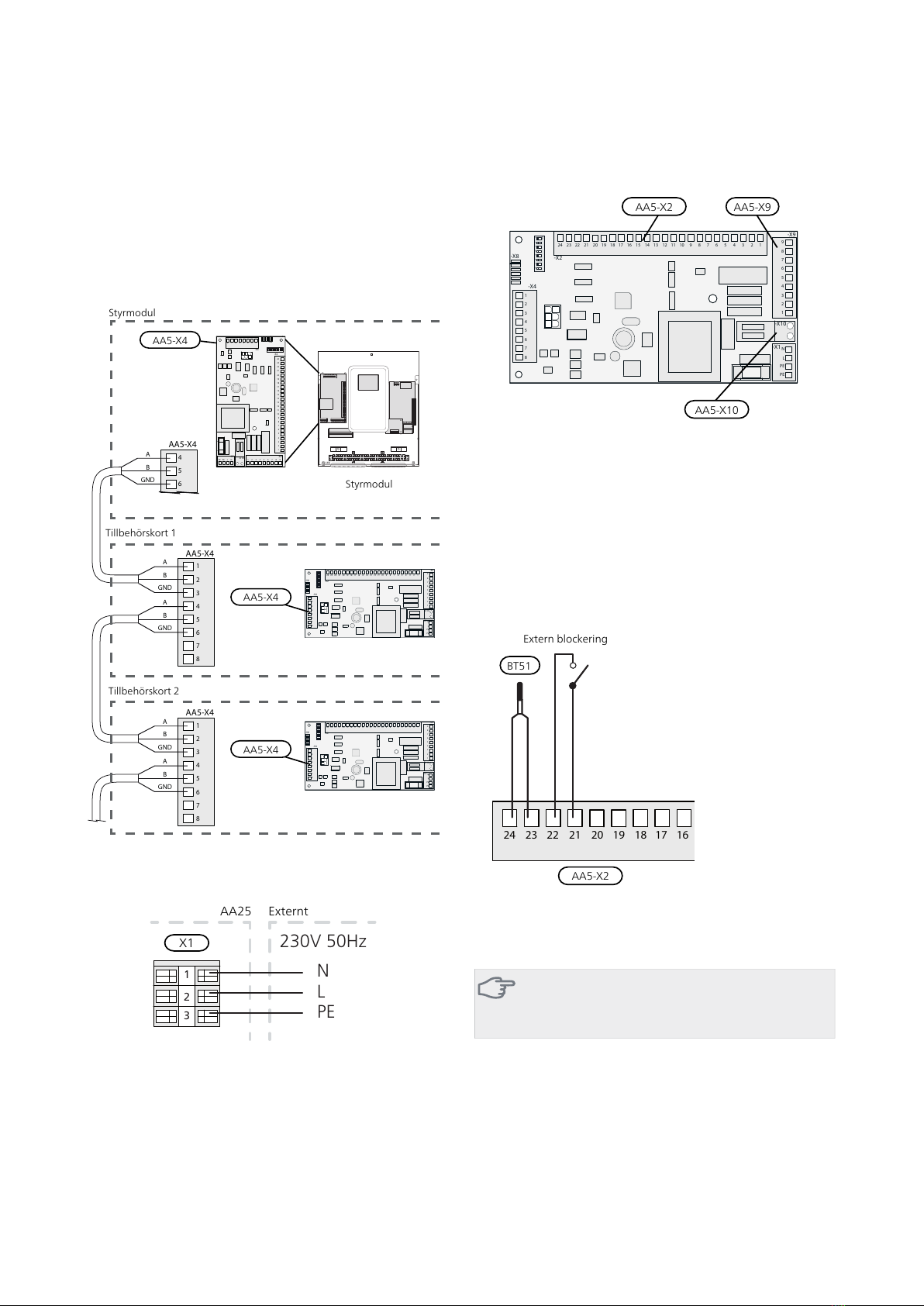

Anslutning av kommunikation
Om flera tillbehör ska anslutas eller redan finns installe-
rade måste de efterföljande korten anslutas i serie med
föregående kort.
Använd kabeltyp LiYY, EKKX eller likvärdig.
F1145/F1155/F1245/F1255/F1345/F1355
Detta tillbehör innehåller ett tillbehörskort (AA5) som
ska anslutas direkt till värmepumpen på ingångskortet
(plint AA3-X4) i F1145/F1155/F1245/F1255, på plint X6
i F1345 utan elkopplingsversion 2.0 eller på plint AA101-
X10 i F1345 med elkopplingsversion 2.0 eller F1355.
1
2
3
4
5
6
7
8
AA5-X4
15
A
B
GND
A
B
GND
A
B
GND
A
B
GND
A
B
GND
14
13
AA3-X4
1
2
3
4
5
6
7
8
AA5-X4
X6
1 2 3 4
A
B
GND
1
2
3
4
5
6
7
8
15
14
13
1
2
3
4
5
6
7
8
F1145/F1155
AA3-X4
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 56789 1
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
AA5-X4
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 56789 1
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
AA5-X4
F1345 utan 2.0
Tillbehörskort 1
Tillbehörskort 2
Värmepump
X6
F1245/F1255
AA3-X4
345
-X10
-AA101
67
A
B
GND
F1345 med 2.0/F1355
AA101-X10
9POOL 40 | SE

SMO 40
Detta tillbehör innehåller ett tillbehörskort (AA5) som
kopplas mot (AA5-X4) på styrmodul.
Om flera tillbehör ska anslutas eller redan finns installe-
rade måste de efterföljande korten anslutas i serie med
föregående kort.
Använd kabeltyp LiYY, EKKX eller likvärdig.
1
2
3
4
5
6
7
8
AA5-X4
4
A
B
GND
A
B
GND
A
B
GND
A
B
GND
A
B
GND
5
6
AA5-X4
1
2
3
4
5
6
7
8
AA5-X4
Styrmodul
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 56789 1
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
AA5-X4
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 56789 1
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
AA5-X4
Styrmodul
AA5-X4
Tillbehörskort 1
Tillbehörskort 2
LEK
ON
1 2 3 4 5 6 7 8
-X9
-X2
24
20
21
22
23
15
16
17
18
19
10
11
12
13
14
5
6
7
8
9
1
1
NL
PEPE
12345678
2 3 4 5 6 7 8 9
2
3
4
-X8
-X4
-X10
-X1
Anslutning av matning
Anslut spänningsmatningen till plint X1 enligt bild.
3
2
1N
230V 50Hz
L
PE
AA25 Externt
X1
Översikt tillbehörskort (AA5)
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 56789 1
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
AA5-X2 AA5-X9
AA5-X10
Anslutning av givare och extern blockering
Använd kabeltyp LiYY, EKKX eller likvärdig.
Poolgivare (BT51)
Anslut poolgivaren till AA5-X2:23-24.
Extern blockering (valfritt)
En kontakt kan anslutas till AA5-X2:21-22 för att kunna
blockera pooluppvärmningen. När kontakten sluts
blockeras pooluppvärmningen.
Extern blockering
AA5-X2
24 20212223 1516171819 1314
BT51
Extern framledningsgivare (BT25)
För inkoppling av BT25 se respektive produkts installa-
törshandbok.
TÄNK PÅ!
Reläutgångarna på tillbehörskortet får max be-
lastas med 2 A (230 V) totalt.
POOL 40 | SE10

Anslutning av cirkulationspump, poolkrets
(GP9)
Anslut cirkulationspumpen (GP9) till AA5-X9:8 (230 V),
AA5-X9:7 (N) och X1:3 (PE).
1
2
3
4
5
6
7
8
9
L
N
PE
3
2
1
1
2
3
4
5
6
7
8
9
3
2
1
Apparatlåda Externt
GP9
AA5-X9
X1
Anslutning av cirkulationspump, klimatsystem
(GP10)
Om klimatsystemet inte redan är försett med en extern
pump ska en sådan kopplas in på tillbehörskortet.
Anslut cirkulationspumpen (GP10) till AA5-X9:2 (230 V),
AA5-X9:1 (N) och X1:3 (PE).
1
2
3
4
L
N
PE
3
2
1
Apparatlåda Externt
AA5-X9
GP10
X1
Anslutning av växelventilsmotor (QN19)
Anslut motorn (QN19) till AA5-X9:6 (signal), AA5-X9:5
(N) och AA5-X10:2 (230 V).
-X10
1
2
3
4
5
6
7
8
9
Svart
Blå
Brun
-X10
1
2
3
4
5
6
7
8
9
2
Apparatlåda Externt
AA5-X9
QN19
AA5-X10
1
DIP-switch
DIP-switchen på tillbehörskortet ska ställas in enligt ne-
dan.
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 56789 1
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
AA5-S2
ON
1 2 3 4 5 6 7 8
ON
12345678
Pool 1 Pool 2
11POOL 40 | SE

Programinställningar
Programinställningen av POOL 40 kan göras via startgui-
den eller direkt i menysystemet.
Startguiden
Startguiden visas vid första uppstart efter värmepumps-
installationen, men finns även i meny 5.7.
Menysystemet
Om du inte gör alla inställningar via startguiden eller
behöver ändra någon inställning kan du göra detta i
menysystemet.
Meny 5.2 - systeminställningar1)
Aktivering/avaktivering av tillbehör.
1) Gäller NIBE F1145/F1155 och F1245/F1255.
Meny 5.2.3 dockning2)
Inställning av systemets dockning.
2) Gäller NIBE F1345/F1355 och SMO 40.
Meny 5.2.4 - tillbehör2)
Aktivering/avaktivering av tillbehör.
2) Gäller NIBE F1345/F1355 och SMO 40.
Meny 4.1.1 - pool
Aktivering av pooluppvärmning samt inställning av start-
och stopptemperatur.
Meny 5.1.11 - värmebärarpumpshastighet
Inställning av värmebärarpumpens hastighet.
TÄNK PÅ!
Se även Installatörshandboken för produkten
som POOL 40 ska anslutas till.
Tekniska data
POOL 40
230 V 50 HzManöverspänning
8,6kVs-värde
28Anslutning ventil (Ø mm)
067 062Art nr
624 66 78RSK nr
POOL 40 | SE12

English
Important information
NOTE
This symbol indicates danger to person or ma-
chine .
Caution
This symbol indicates important information
about what you should observe when maintain-
ing your installation.
General
POOL 40 is an accessory that enables pool heating in
your climate unit.
A reversing valve (QN19) can be connected to direct part,
or all, of the heating medium supply to a pool exchanger.
The reversing valve, or, if required – the reversing valves
(however, with the same control signal), is/are installed
on the heating medium circuit that goes to the radiator
system as normal. In systems with a cascade connection
you determine in the control system how many com-
pressors are permitted to work with pool heating. Extern-
al circulation pump (GP10) to the climate system must
be installed if one or more pools is docked to the system.
During pool heating the heating medium is circulated
between the heat pump and the pool exchanger using
the heat pump's internal circulation pumps. An external
circulation pump (GP9) circulates the heating medium
between the pool exchanger and the pool.
The external circulation pump (GP10) circulates the
heating medium water in the climate systems, and the
additional heat can be engaged as necessary, at the same
time as the external supply temperature sensor continu-
ally meters the heating demand of the house.
The heat pump controls the reversing valve (QN19), pool
circulation pump (GP9) and any heating circuit circulation
pumps (GP10) via POOL 40.
Up to two different pool systems can be connected to
the F1345/F1355 or SMO 40 and be controlled individu-
ally, although this requires two POOL 40 accessories.
Compatible products
■F1345
■F1355
■SMO 40
■F1145
■F1155
■F1245
■F1255
Contents
Actuator reversing valve1 x
Shuttle valve1 x
Kit for accessory card1 x
Heating pipe paste2 x
Aluminium tape1 x
Insulation tape1 x
Temperature sensor2 x
Cable ties4 x
Component location unit box (AA25)
LEK
AA5-X4
AA5-S2
AA5-X2 AA5-X9 X1
FA1
AA5-F1AA5
Electrical components
Miniature circuit breaker, 10 AFA1
Terminal block, power supplyX1
Accessory cardAA5
Terminal block, sensors and external block-
ing
AA5-X2
Terminal block, communicationAA5-X4
Terminal block, circulation pumps and re-
versing valve
AA5-X9
Terminal block, reversing valveAA5-X10
DIP switchAA5-S2
Fine wire fuse, T4AH250VAA5-F1
Designations in component locations according to
standard IEC 81346.
13POOL 40 | GB

Pipe connections
General
When POOL 40 is connected to the climate unit, the
heating circuit must be supplied with an external circu-
lation pump. This is because, during pool charging, the
heat pump’s internal circulation pump maintains the
flow through the pool heat exchanger. The extra/extern-
al circulation pump (GP10) maintains the flow in the
heating circuit, so the supply temperature sensor (BT25)
can measure the temperature correctly.
Shuttle valve
■Install the reversing valve (QN19) with port AB as in-
coming supply line from the heat pump, port A to-
wards the pool and port B towards the heating system.
Install it so that port AB is open towards port B when
the motor is in standby mode. In the event of a signal,
port AB opens towards port A.
A
B
AB
Temperature sensor
■The pool sensor (BT51) is placed on the return line from
the pool.
■The external flow temperature sensor (BT25) is located
on the flow line to the climate system, after the circu-
lation pump (GP10).
LEK
LEK
E
Install the temperature sensors with cable ties with the
heat conducting paste and aluminium tape. Then insu-
late with supplied insulation tape.
NOTE
Sensor and communication cables must not be
placed near power cables.
Function
Heating of the pool is prioritised according to selected
settings in the heat pump.
If the pool sensor (BT51) is not connected, pool charging
is not permitted to start.
The heating medium flow is adjusted so that the temper-
ature difference over the pool heat exchanger is
10–15 °C. The setting is made in menu 5.1.11.
POOL 40 | GB14

Outline diagram
Explanation
Pool systemCL11
Unit box with accessory cardAA25
Temperature sensor, poolBT51
Heat exchanger, poolEP5
Circulation pump, poolGP9
Particle filterHQ4
Three way valve, poolQN19
Control valveRN10
Trim valveRN42
External additional heatEB1
Expansion vessel, closedCM5
External electrical additional heatEB1
Safety valve, heating medium sideFL10
Auxiliary relay/ContactorKA1
Shut-off valve, heating medium sideQM42 - QM43
Trim valveRN11
Heat pump systemEB100 - EB101
Temperature sensor, outdoorBT1
Temperature sensors, heating medium re-
turn
BT3
Temperature sensor, hot waterBT6
Temperature sensor, condenserBT12
Temperature sensor, external flow lineBT25
Temperature sensor, external return lineBT71
Heat pumpEB100
Cooling module AEP14
Cooling module BEP15
Safety valve, collector sideFL10 - FL11
Safety valve, heating medium sideFL12 - FL13
Charge pumpGP12
Particle filterHQ1
HQ12 - HQ15
Draining valve, heating medium sideQM1
Shut-off valve, heating medium flowQM31
Shut off valve, heating medium returnQM32
Shut-off valve, brine sideQM50 - QM53
Shut-off valve, heating medium sideQM43
QM54 - QM57
Reversing valve, heating/hot waterQN10
Filterball (particle filter)QZ2-QZ5
Non-return valveRM10 - RM13
Control module SMO 40AA25
Temperature sensor, outdoorBT1
Temperature sensor, hot water chargingBT6
Temperature sensor, hot water topBT7
Temperature sensor, external flow lineBT25
Room sensorBT50
Temperature sensor, external return lineBT71
Circulation pump, heating medium extern-
al
GP10
Reversing valve, heating/hot waterQN10
Climate system 2 (ECS 40/ECS 41)EP21
Unit box with accessory cardAA25
Flow temperature sensor, extra climate
system
BT2
Return line sensor, extra climate systemBT3
Circulation pump, extra climate systemGP20
Shunt valveQN25
Miscellaneous
Manometer, brine sideBP6
Temperature sensor, hot water flowBT7
Expansion vessel, heating medium sideCM1
Level vesselCM2
Expansion vessel, brine sideCM3
Buffer vessel (UKV)CP5
Accumulator tank with solar coilCP10
Ground-source heating/Ground collectorEP12
Safety valve, heating mediumFL2
Safety valve, brineFL3
Circulation pump, heating medium extern-
al
GP10
Filler valve, brineQM12
Venting valve, brine sideQM21
Shut-off valve, heating medium flowQM31
Shut off valve, heating medium returnQM32
Shut off valve, brine flowQM33
Shut off valve, brine returnQM34
Shut-off valveQM42
Non-return valveRM2, RM21
Control valveRN10
Filling set, brineXL15
Connection, filling brineXL27 - XL28
Designations in component locations according to
standard IEC 81346-1 and 81346-2.
Caution
The following images are the outline diagrams.
Actual installations must be planned according
to applicable standards.
Visit www.nibe.eu for more docking alternatives.
15POOL 40 | GB

Outline diagram F1145/F1155 with POOL 40 and extra climate system
-FL3
-QM42
-QM12
-CM2
-QM34
-XL15
-QM31 -QM32
-HQ1
-EB100
-FL2
-CM1
-EB100-BT1
-EP12
-CP1
-BT7
-BT6
-RM2
-EP5 -GP9 -BT51 -HQ1
-AA25
-CL11
-QN19
POOL
-EB100-GP10
-EB100-BT25
-BT3
-BT2
-AA25
-QN11
-EP21
-GP20
POOL 40 | GB16

Outline diagram F1245/F1255 with POOL 40 and extra climate system
-FL3
-QM42
-QM12
-CM2
-QM34
-XL15
-EB100-BT1
-QM31 -QM32
-HQ1
-EB100
-FL2
-CM1
-EP12
-RM2
-EP5 -GP9 -BT51 -HQ4
-AA25
-CL11
-QN19
POOL
-BT3
-BT2-AA25
-QN11
-EP21
-GP20
Outline diagram F1345 with POOL 40 and extra climate system
-EB100
-GP10
-RM21
17POOL 40 | GB

Outline diagram F1355 with POOL 40 and extra climate system
-EB100
-GP10
-RM21
-QZ3
-QZ2
-QZ4
-QZ5
Outline diagram SMO 40 with POOL 40
-AA25
POOL 40 | GB18

Electrical connection
NOTE
All electrical connections must be carried out
by an authorised electrician.
Electrical installation and wiring must be carried
out in accordance with the stipulations in force.
The climate unit must not be powered when
installing POOL 40.
Electrical connection versions F1345
F1345 has different electrical connection versions de-
pending on when the heat pump was manufactured. To
check which electrical connection applies to your F1345,
check the designation "2.0" visible above the right hand
side of the terminal block as illustrated.
LEK
The electrical circuit diagram is at the end of this Installer
handbook.
Connecting communication
If several accessories are to be connected, or are already
connected, the following cards must be connected in
series with the previous card.
Use cable type LiYY, EKKX or similar.
F1145/F1155/F1245/F1255/F1345/F1355
This accessory contains an accessory board (AA5) that
must be connected directly to the heat pump on the in-
put board (terminal block AA3-X4) in
F1145/F1155/F1245/F1255, on terminal block X6 in
F1345 without electrical connection version 2.0 or on
terminal block AA101-X10 i F1345 with electrical connec-
tion version 2.0 or F1355.
1
2
3
4
5
6
7
8
AA5-X4
15
A
B
GND
A
B
GND
A
B
GND
A
B
GND
A
B
GND
14
13
AA3-X4
1
2
3
4
5
6
7
8
AA5-X4
X6
1 2 3 4
A
B
GND
1
2
3
4
5
6
7
8
15
14
13
1
2
3
4
5
6
7
8
F1145/F1155
AA3-X4
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 56789 1
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
AA5-X4
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 56789 1
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
AA5-X4
F1345 without2.0
Accessory card 1
Accessory card 2
Heat pump
X6
F1245/F1255
AA3-X4
345
-X10
-AA101
67
A
B
GND
F1345 with2.0/F1355
AA101-X10
19POOL 40 | GB

SMO 40
This accessory contains an accessory board (AA5) that is
connected to (AA5-X4) on control module.
If several accessories are to be connected, or are already
connected, the following cards must be connected in
series with the previous card.
Use cable type LiYY, EKKX or similar.
1
2
3
4
5
6
7
8
AA5-X4
4
A
B
GND
A
B
GND
A
B
GND
A
B
GND
A
B
GND
5
6
AA5-X4
1
2
3
4
5
6
7
8
AA5-X4
Control module
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 56789 1
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
AA5-X4
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 56789 1
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
AA5-X4
Control module
AA5-X4
Accessory card 1
Accessory card 2
LEK
ON
1 2 3 4 5 6 7 8
-X9
-X2
24
20
21
22
23
15
16
17
18
19
10
11
12
13
14
5
6
7
8
9
1
1
NL
PEPE
12345678
2 3 4 5 6 7 8 9
2
3
4
-X8
-X4
-X10
-X1
Connecting the supply
Connect the power supply to terminal block X1 as illus-
trated.
3
2
1N
230V 50Hz
L
PE
AA25 External
X1
Overview accessory board (AA5)
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 56789 1
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
AA5-X2 AA5-X9
AA5-X10
Connection of sensors and external blocking
Use cable type LiYY, EKKX or similar.
Pool sensor (BT51)
Connect the pool sensor to AA5-X2:23-24.
External blocking (optional)
A contact can be connected to AA5-X2:21-22 to allow
blocking of pool heating. When the contact closes, pool
heating is blocked.
External blocking
AA5-X2
24 20212223 1516171819 1314
BT51
External supply temperature sensor (BT25)
To connect BT25, see the relevant product’s Installer
Manual.
Caution
The relay outputs on the accessory board can
have a max load of 2 A (230 V) in total.
POOL 40 | GB20
