Nibe DEH 500 User guide

LEK
DEH 500
Installatörshandbok Dockningssats extern tillsats
SE
Installer manual Docking kit external addition
GB
Installateurhandbuch Anschlusssatz externe
Zusatzheizung
DE
Asentajan käsikirja Liitäntäsarja, ulkoinen
lisälämpö
FI
Installatørhåndbog Sammenkoblingssæt
eksternt tilskud
DK
IHB 1422-2
431212

Allmänt
Detta tillbehör används till inomhusmodul VVM 500
för att möjliggöra inkoppling och styrning av extern
tillsats enligt nedan:
႑Oljepanna
႑Elpanna/elkassett
႑Gaspanna
႑Prioriterad tillsats
Värmen används för uppvärmning av byggnaden samt
beredning av tappvarmvatten.
Normalt sker extra effekttillskott via elpatronen i VVM
500 i de fall värmepumpens effekt inte är tillräcklig.
Med ovanstående alternativ sker detta effekttillskott
istället med hjälp av extern tillsats. Om effekt inte finns
tillgänglig i den externa tillsatsen kopplas elpatronen
i VVM 500 automatiskt in.
Med prioriterad tillsats avses värme från en extern, icke
styrd värmekälla som, om den finns tillgänglig, är prio-
riterad att användas före värmepumpen. Exempel på
prioriterad tillsats är vedpanna eller vattenmantlad
kamin.
För att kunna docka till extern tillsats måste inomhus-
modulen kompletteras med två stycken dockningsrör,
vilka ingår i dockningssats DEH 500.
OBS!
Då detta tillbehör är installerat och aktiverat
begränsas temperaturen i inomhusmodulens
kärl till ca 85 °C. Därför skall inte temperaturin-
ställningar avseende varmvatten eller värme
över 85 °C göras.
Innehåll
Värmeledningspasta2st
Vinkelkoppling2st
Isoleringsrör1st
Isoleringstejp1st
Apparatlåda1st
Aluminiumtejp2st
Buntband4st
Temperaturgivare1st
Kopparrör2st
Täckbrickor2st

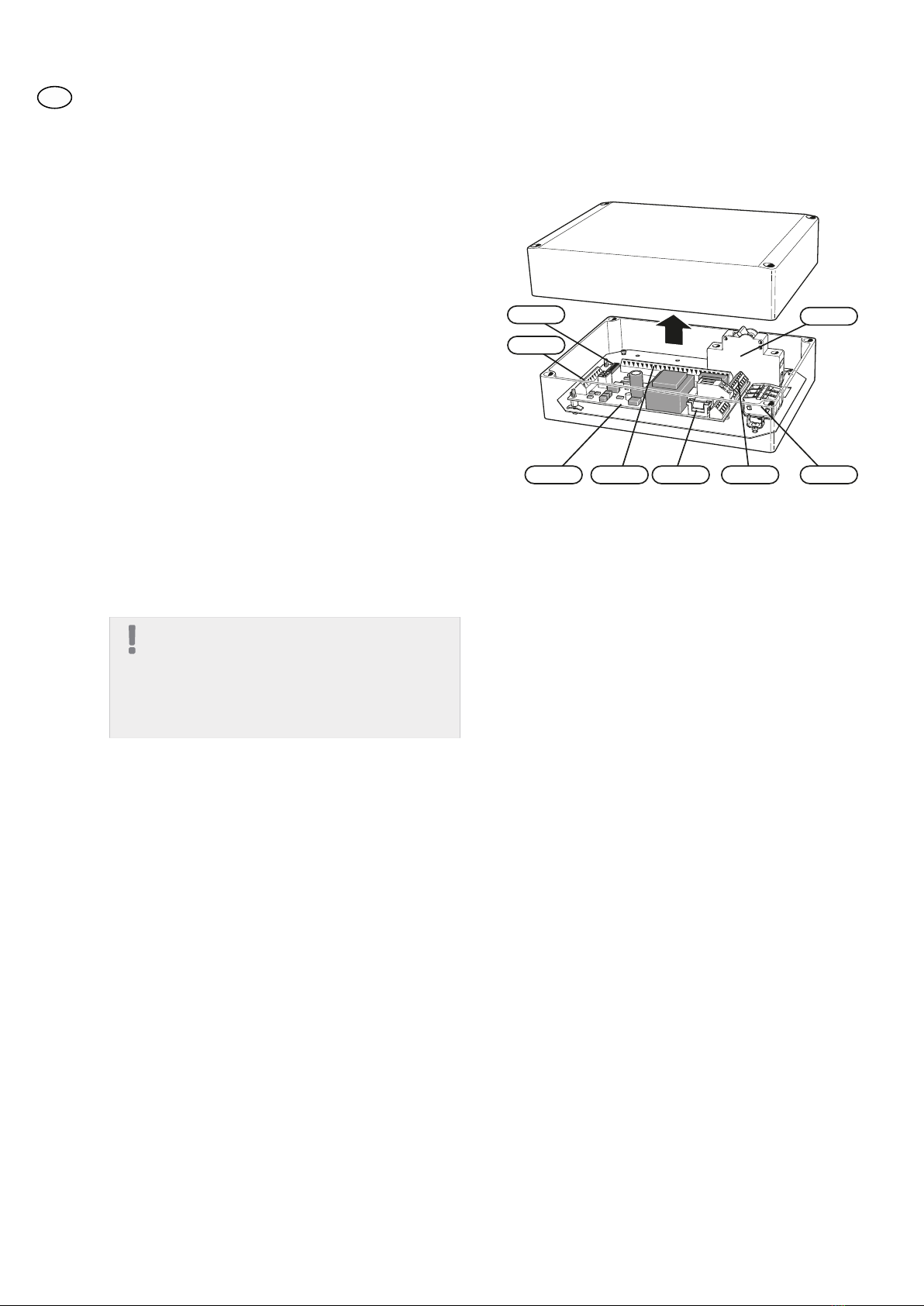

Komponentplacering
LEK
AA5-X4
AA5-S2
AA5-X2 AA5-X9 X1
FA1
AA5-F1AA5
Elkomponenter
Automatsäkring, 10AFA1
Anslutningsplint, spänningsmatningX1
TillbehörskortAA5
Anslutningsplint, givare och extern bloc-
kering
AA5-X2
Anslutningsplint, kommunikationAA5-X4
Anslutningsplint, cirkulationspump, shunt
och hjälprelä
AA5-X9
DIP-switchAA5-S2
Finsäkring, T4AH250VAA5-F1
Beteckningar i komponentplacering enligt standard
IEC 81346-1 och 81346-2.
3
Svenska, Installatörshandbok - DEH 500
SE

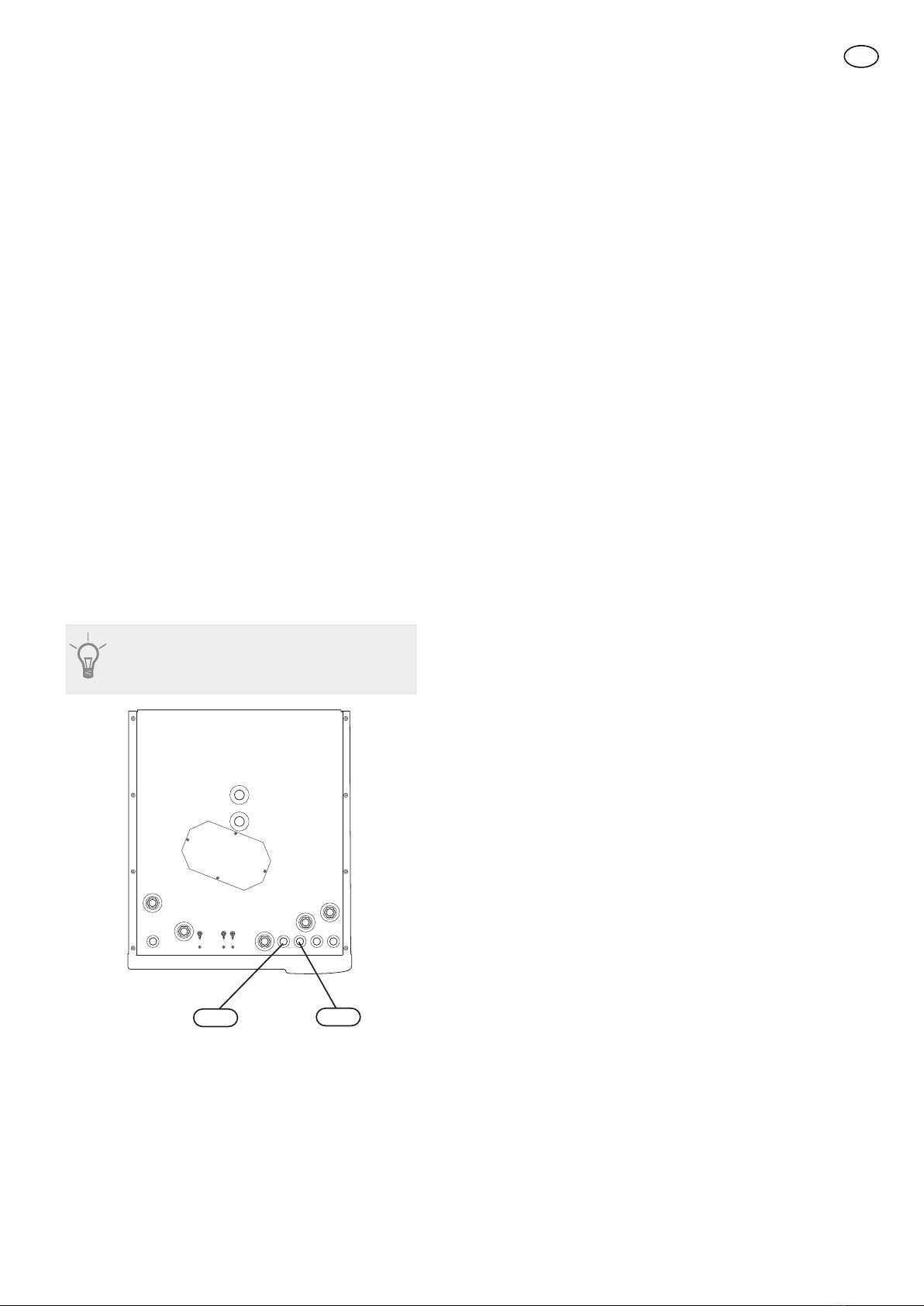

Röranslutningar
Allmänt
Två stycken rör är bipackade produkten. All övrig rör-
dragning ska ske med 22 mm kopparrör. Snäva böjar
ska undvikas.
Röranslutningar
1. Demontera frontluckan enligt anvisning i installa-
törshandboken för VVM 500.
2. Om VVM 500 redan är installerad och vattenfylld
så ska klimatsystemet och VVM 500 tömmas på
vatten, se installatörshandboken för VVM 500 för
ytterligare instruktioner.
3. Demontera pluggarna i anslutningarna för dock-
ning (XL18) och (XL19).
4. Montera medföljande vinkelkopplingar i de båda
anslutningarna, anslutningarna ska gängtätas.
5. Isolera bipackade kopparrör med de bipackade
isoleringsrören.
6. Montera det kortare röret i anslutning dockning
in (XL18).
7. Montera det längre röret i anslutning dockning ut
(XL19).
8. Montera täckbrickorna.
TIPS!
För att undvika onödiga värmeförluster bör
rören isoleras.
XL18 XL19
4
SE

Systemprincip
Förklaring
Extern tillsats, elkassettEB1
ApparatlådaAA25
Temperaturgivare, pannaBT52
ElkassettEB1
Laddpump, extern värmekällaGP15
VVM 500EB15
Anslutning, dockning in högtemperaturXL18
Anslutning, dockning ut högtemperaturXL19
Extern tillsats, pannaEM1
ApparatlådaAA25
Temperaturgivare, pannaBT52
Olje-, gas-, pellets-, eller vedpannaEM1
Laddpump, extern värmekällaGP15
Övrigt
Expansionskärl, värmebärareCM1
Säkerhetsventil, klimatsystemFL2
Beteckningar enligt standard IEC 61346-2.
Dockning extern tillsats
Inkommande temperatur från extern tillsats till VVM
500 får inte överstiga 85 °C.
OBS! Detta är principschemor. Verklig anläggning skall
projekteras enligt gällande normer.

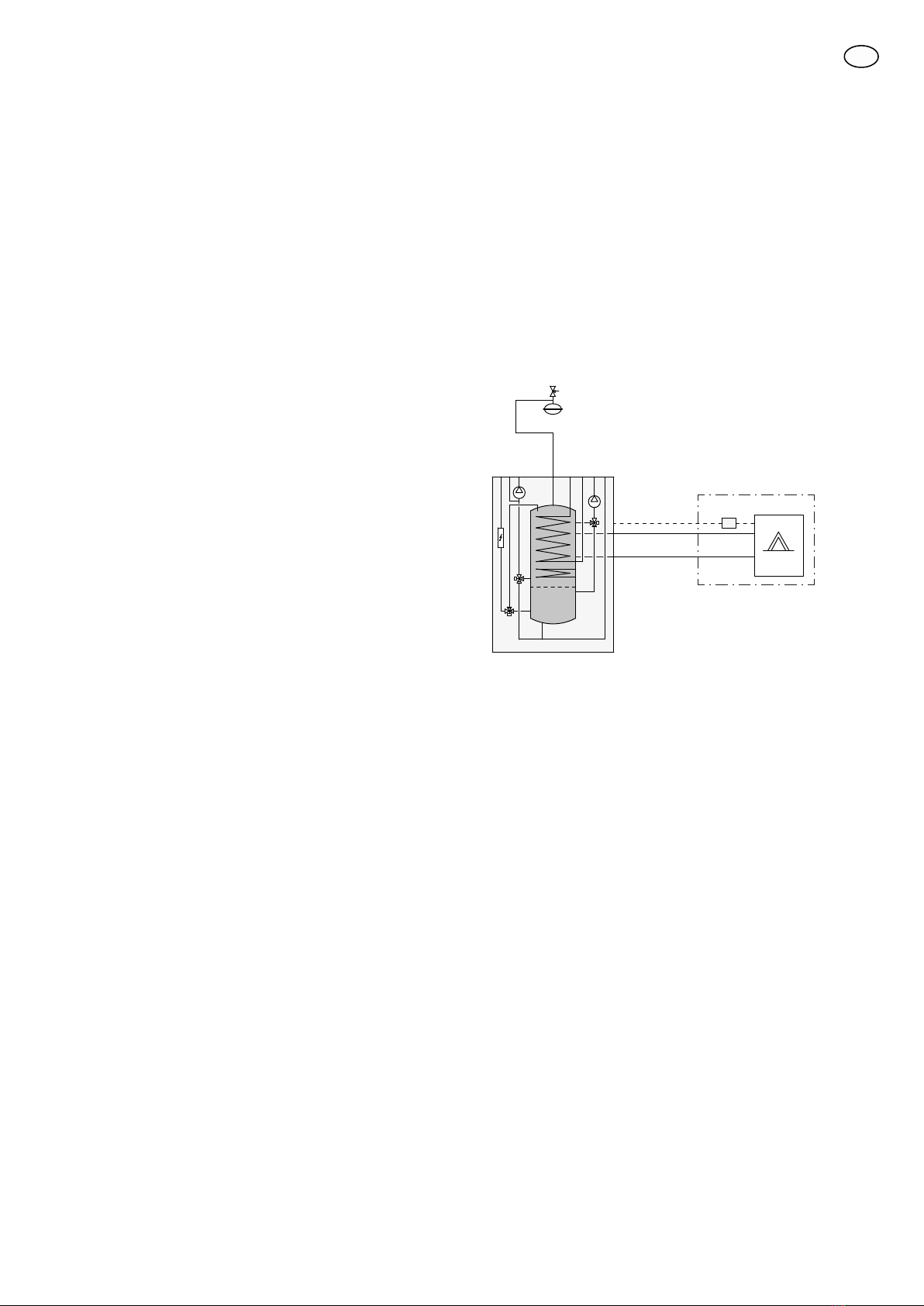

Dockning till gaspanna NIBE GBM 10-15
När gradminuterna sjunker till gradminutsinställning
för start av extern tillsats aktiveras gaspannan NIBE
GBM 10-15.
Pannan reglerar effekten mellan 3,5 kW och 15 kW
och kan leverera framledningstemperaturer upp till 80
°C.
När varmvattengivaren (BT6) blivit minst 1 °C varmare
än inställd stopptemperatur för varmvatten och minst
6 °C varmare än beräknad framledningstemperatur,
stannar NIBE GBM 10-15 och värmetillförseln till VVM
500 upphör.
-FL2
-CM1
-EB15
-EM1
-AA25
-EM1
XL18
XL19
OBS! Detta är ett principschema. Verklig anläggning
skall projekteras enligt gällande normer.
5
SE

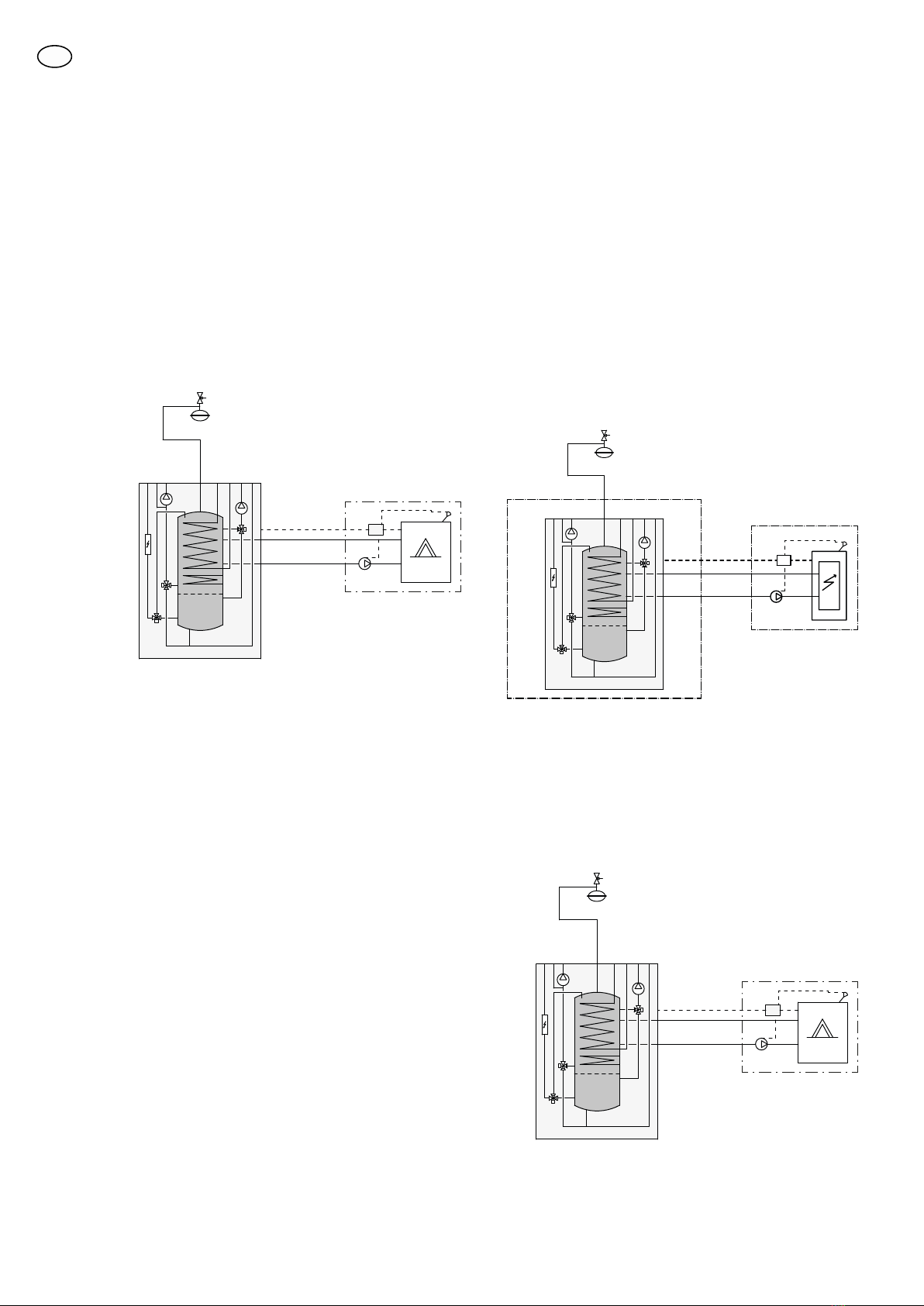

Dockning till gas-/el-/oljepanna
När gradminuterna sjunker till gradminutsinställning
för start av extern tillsats aktiveras pannan.
Då panngivaren (BT52) är 3 °C varmare än varmvatten-
givaren startar laddpumpen (GP15).
När varmvattengivaren (BT6) blivit minst 1 °C varmare
än inställd stopptemperatur för varmvatten och minst
6 °C varmare än beräknad framledningstemperatur,
stannar laddpumpen (GP15) och värmetillförseln till
VVM 500 upphör.
Efter att laddpumpen (GP15) har stannat varmhålls
pannan enligt inställning i menysystemet för VVM 500.
-FL2
-CM1
-EB15
-BT52
-EM1
-AA25
-EM1
-GP15
XL18
XL19
OBS! Detta är ett principschema. Verklig anläggning
skall projekteras enligt gällande normer.
Dockning till elkassett
DEH 500 styr en elpanna i upp till 7 steg binärt eller 3
steg linjärt.
När gradminuterna sjunker till gradminutsinställning
för start av extern tillsats aktiveras första elsteget i el-
kassetten. Samtidigt startar laddpumpen (GP15).
Tillsats stegas in med 1 steg per minut och värmer tills
varmvattengivaren (BT6) har blivit minst 1 °C varmare
än inställd stopptemperatur för varmvatten och minst
6 °C varmare än beräknad framledningstemperatur.
Instegning av elsteg bromsas upp när varmvattengiva-
ren (BT6) närmar sig sitt stoppvillkor.
När sista elsteget har kopplats ur stannar laddpumpen
(GP15).
-FL2
-CM1
-EB15
-EB1
-AA25
-EB1
-GP15
-XL18
-XL19
-BT52
OBS! Detta är ett principschema. Verklig anläggning
skall projekteras enligt gällande normer.
Dockning till prioriterad tillsats
Panngivaren (BT52) mäter temperaturen på den priori-
terade tillsatsen.
När panngivaren (BT52) är 3 °C varmare än varmvatten-
givaren (BT6) startar laddpumpen (GP15) att föra över
värme från den prioriterade tillsatsen till VVM 500.
-FL2
-CM1
-EB15
-BT52
-EM1
-AA25
-EM1
-GP15
XL18
XL19
OBS! Detta är ett principschema. Verklig anläggning
skall projekteras enligt gällande normer.
6
SE

Elinkopplingar
OBS!
All elektrisk inkoppling skall ske av behörig
elektriker.
Elektrisk installation och ledningsdragning
skall utföras enligt gällande bestämmelser.
Inomhusmodulen ska vara spänningslös vid
installation av DEH 500.
Elschema finns i slutet av denna installatörshandbok.
Innemoduler
Detta tillbehör innehåller ett tillbehörskort (AA5) som
ska anslutas direkt till inomhusmodulen på ingångskor-
tet (plint AA3-X4).
Om flera tillbehör ska anslutas eller redan finns instal-
lerade måste nedanstående instruktion följas.
Det första tillbehörskortet ska anslutas direkt till inom-
husmodulens plint AA3-X4. De efterföljande korten
ansluts i serie med föregående kort.
Använd kabeltyp LiYY, EKKX eller likvärdig.
1
2
3
4
5
6
7
8
AA5-X4
15
A
B
GND
A
B
GND
A
B
GND
A
B
GND
A
B
GND
14
13
AA3-X4
1
2
3
4
5
6
7
8
AA5-X4
990 
7LOOEHK¸UVNRUW 
7LOOEHK¸UVNRUW 
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 567891
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
$$;
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 567891
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
$$;
(%
APH
VVM500
$$;
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 567891
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
$$; $$;$$6
$$;
$$; $$;
Anslutning av givare
Panngivare (BT52)
Använd kabeltyp LiYY, EKKX eller likvärdig.
TÄNK PÅ!
Skarvning av givarkabeln ska uppfylla IP54.
Anslut givaren till AA5-X2:23-24.
24 20212223 19
%7
$$
([WHUQW
$$;
Anslutning av cirkulationspump (GP15)
Anslut cirkulationspumpen (GP15) till AA5-X9:7 (N),
AA5-X9:8 (230 V) och X1:PE.
1
2
3
4
5
6
7
8
9
3
2
1
AA25 Externt
GP15
AA5-X9
X1
7
SE

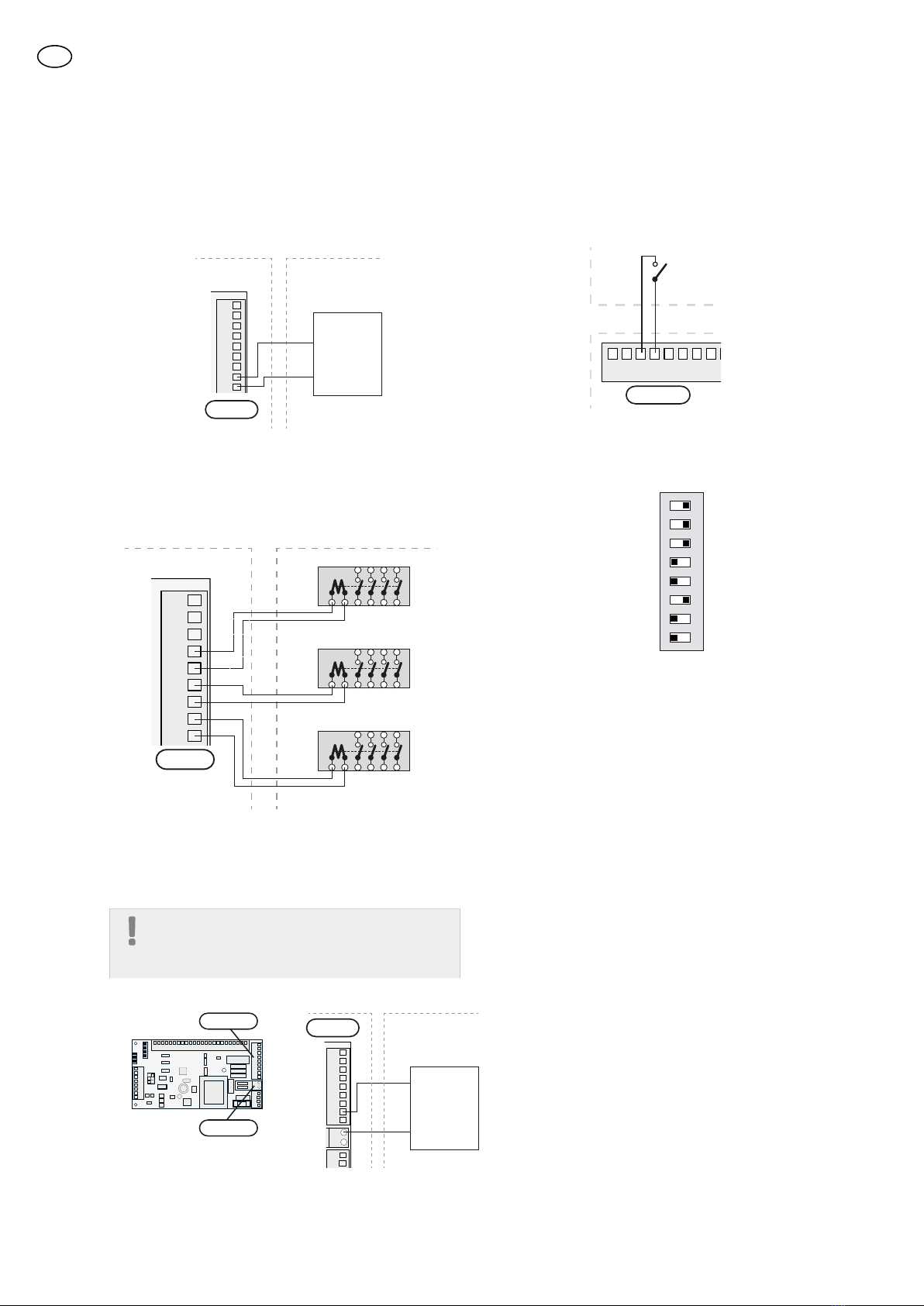

Anslutning av styrning panna
Anslut styrningen av gaspanna till AA5-X9:1(N) och
X9:2 (230V).
-X9
1
2
3
4
5
6
7
8
9
AA25 Externt
2
1
AA5
Gas-
panna
Anslutning av styrning elkassett
Anslut styrningen av elkassetten till AA5-X9:1-6.
-X9
1
2
3
4
5
6
7
8
9
Kontaktor 1
-K1
Kontaktor 2
-K2
Kontaktor 3
-K3
AA25 Externt
2
1
AA5
Anslutning av styrning NIBE GBM 10-15
Anslut styrningen av NIBE GBM 10-15 till AA5-X9:2 och
AA5-X10:2.
OBS!
Innan inkoppling skall frånskiljare avlägsnas
från de båda plintarna på X10.
DEH 500
-X9
1
N
L
2
3
4
5
6
7
8
9
-X10
-X1
Externt
1
2
AA5
NIBE
GBM 10-15
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 567891
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
$$;
$$;
Extern blockering
En kontakt (NO) kan anslutas till AA5-X2:21-22 för att
kunna blockera tillbehöret. När kontakten sluts blocke-
ras tillbehöret.
24 20212223 171819
$$
([WHUQW
$$;
([WHUQ EORFNHULQJ
DIP-switch
DIP-switchen på tillbehörskortet ska ställas in enligt
nedan.
ON
12345678
S2
8
SE

Aktivering av DEH 500
Aktiveringen av DEH 500 kan göras via startguiden eller
direkt i menysystemet.
Startguiden
Startguiden visas vid första uppstart efter installationen,
men finns även i meny 5.7.
Menysystemet
Om du inte aktiverar DEH 500 via startguiden kan du
göra detta i menysystemet.
Meny 5.2 - systeminställningar
Aktivering/avaktivering av tillbehör.
Meny 5.3.7 - extern tillsats
Här gör du inställningar för extern tillsats
Inställning av NIBE GBM 10-15
Vid dockning till NIBE GBM 10-15 ska stegstyrd tillsats
i meny 5.3.7 väljas. Max antal steg ska ställas till 1.
TÄNK PÅ!
Se även Installatörshandboken för VVM 500.
9
SE

General
This accessory is used for VVM 500 indoor module to
enable connection and control of external additional
heat as follows:
႑Oil boiler
႑Immersion heater/electric boiler
႑Gas boiler
႑Prioritised additional heat
The heat is used to heat the building and the hot water.
Normally additional output is provided by the immer-
sion heater in VVM 500 in the event that the heat pump
output is not sufficient. With the alternative above this
additional output is provided using external additional
heat. If the power is not available in the external addi-
tional heat, the immersion heater in VVM 500 is auto-
matically engaged.
Prioritised additional heat refers to heating from an
external, non-controlled heat source which, if available,
is prioritised to be used before the heat pump. An ex-
ample of prioritised additional heat would be a wood
fired boiler or back boiler.
In order to dock external additional heat, the indoor
module must be supplemented with two docking pipes,
which are included in the docking kit DEH 500.
NOTE
When this accessory is installed and activated
the temperature in the indoor module vessel
is limited to about 85 °C. Therefore, temperat-
ure settings regarding hot water or heating
must not exceed 85 °C.
Contents
Heating pipe paste2x
Angle connection2x
Insulation pipe1x
Insulation tape1x
Unit box1x
Aluminium tape2x
Cable ties4x
Temperature sensor1x
Copper pipe2x
Cover discs2x
Component positions
LEK
AA5-X4
AA5-S2
AA5-X2 AA5-X9 X1
FA1
AA5-F1AA5
Electrical components
Miniature circuit-breaker. 10AFA1
Terminal block, power supplyX1
Accessory cardAA5
Terminal block, sensors and external
blocking
AA5-X2
Terminal block, communicationAA5-X4
Terminal block, circulation pump, mixing
valve and auxiliary relay
AA5-X9
DIP switchAA5-S2
Fine wire fuse, T4AH250VAA5-F1
Designations in component locations according to
standard IEC 81346-1 and 81346-2.
10
English, Installer manual - DEH 500
GB

Pipe connections
General
Two pipes are supplied with the product. All other
pipework must use 22 mm copper pipes. Sharp bends
must be avoided.
Pipe connections
1. Remove the front cover according to the Installa-
tion manual for VVM 500.
2. If VVM 500 has already been installed and filled
with water, the climate system and VVM 500 must
be drained of water, see Installer manual for VVM
500 for further instructions.
3. Remove the plugs in the connections for docking
(XL18) and (XL19).
4. Install the supplied angled couplings in both the
connections, the connections must be sealed.
5. Insulate the copper pipes provided with the insu-
lating pipes supplied.
6. Install the shorter pipe in the connection docking
in (XL18).
7. Install the longer pipe in the connection docking
out (XL19).
8. Install the cover discs.
TIP
To prevent unnecessary heat losses insulate
the pipes.
XL18 XL19
11
GB

System diagram
Explanation
External addition, immersion heaterEB1
Unit boxAA25
Temperature sensor, boilerBT52
Immersion heaterEB1
Charge pump, external heat sourceGP15
VVM 500EB15
Connection, docking in high temperatureXL18
Connection, docking out high temperat-
ure
XL19
External addition, boilerEM1
Unit boxAA25
Temperature sensor, boilerBT52
Oil, gas, pellet or wood boilerEM1
Charge pump, external heat sourceGP15
Miscellaneous
Expansion vessel, heating mediumCM1
Safety valve, climate systemFL2
Designations according to standard IEC 61346-2.
Docking external addition
The incoming temperature from external additional
heat to VVM 500 must not exceed 85°C.
NOTE! These are outline diagrams. Actual installation
must be project planned according to applicable norms.
Docking to gas fired boiler NIBE GBM 10-15
When the degree minutes drop to the degree minute
setting for starting external additional heat, the gas
fired boiler NIBE GBM 10-15 activates.
The boiler regulates the output between 3.5 kW and
15 kW and can provide supply temperatures up to 80
°C.
When the hot water sensor (BT6) is a minimum of 1 °C
hotter than the set stop temperature for hot water and
at least 6 °C hotter than calculated supply temperature,
NIBE GBM 10-15 stops and the heat supply to VVM 500
ceases.
-FL2
-CM1
-EB15
-EM1
-AA25
-EM1
XL18
XL19
Note! This is an outline diagram. Actual installations
must be planned according to applicable standards.
12
GB

Docking to gas/electric/oil boiler
When the degree minutes drop to the degree minute
setting for starting external additional heat, the boiler
activates.
When the boiler sensor (BT52) is 3 degrees hotter than
the hot water sensor, the charge pump (GP15) starts.
When the hot water sensor (BT6) has become a minim-
um of 1 °C hotter than the set stop temperature for
hot water and at least 6 °C hotter than calculated
supply temperature, the charge pump (GP15) stops
and the heat supply to VVM 500 ceases.
After the charge pump (GP15) has stopped, the boiler
is heated according to the settings in the menu system
for VVM 500.
-FL2
-CM1
-EB15
-BT52
-EM1
-AA25
-EM1
-GP15
XL18
XL19
Note! This is an outline diagram. Actual installations
must be planned according to applicable standards.
Docking to electric heater
DEH 500 controls an electric boiler for up to 7 steps
binary or 3 steps linearly.
When the degree minutes drop to the degree minute
setting for starting external additional heat, the first
power step in the electric heater is activated. The
charge pump starts (GP15) simultaneously.
Additional heat is stepped in by 1 step per minute and
heats until the hot water sensor (BT6) reaches at least
1 °C hotter than the set stop temperature for hot water
and at least 6°C hotter than the calculated supply
temperature.
Stepping in of power steps is slowed when the hot
water sensor (BT6) reaches its stop condition.
When the last power step has disengaged the charge
pump (GP15) stops.
-FL2
-CM1
-EB15
-EB1
-AA25
-EB1
-GP15
-XL18
-XL19
-BT52
Note! This is an outline diagram. Actual installations
must be planned according to applicable standards.
Docking to prioritised additional heat
The boiler sensor (BT52) measures the temperature of
the prioritised additional heat.
When the boiler sensor (BT52) is 3 degrees hotter than
the hot water sensor (BT6), the charge pump (GP15)
starts to transfer heat from the prioritised additional
heat to VVM 500.
-FL2
-CM1
-EB15
-BT52
-EM1
-AA25
-EM1
-GP15
XL18
XL19
13
GB

Note! This is an outline diagram. Actual installations
must be planned according to applicable standards.
14
GB

Electrical connections
NOTE
All electrical connections must be carried out
by an authorised electrician.
Electrical installation and wiring must be car-
ried out in accordance with the stipulations in
force.
The indoor module must not be powered
when installing DEH 500.
The electrical circuit diagram is at the end of this In-
staller handbook.
Indoor modules
This accessory contains an accessory card (AA5) that
must be connected directly to the indoor module on
the input card (terminal block AA3-X4).
If several accessories are to be connected or are already
installed, the following instructions must be followed.
The first accessory card must be connected directly to
the indoor module's terminal block AA3-X4. The follow-
ing cards must be connected in series with the previous
card.
Use cable type LiYY, EKKX or similar.
1
2
3
4
5
6
7
8
AA5-X4
15
A
B
GND
A
B
GND
A
B
GND
A
B
GND
A
B
GND
14
13
AA3-X4
1
2
3
4
5
6
7
8
AA5-X4
990 
$FFHVVRU\ FDUG 
$FFHVVRU\ FDUG 
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 567891
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
$$;
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 567891
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
$$;
(%
APH
VVM500
$$;
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 567891
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
$$; $$;$$6
$$;
$$; $$;
Connecting sensors
Boiler sensor (BT52)
Use cable type LiYY, EKKX or similar.
Caution
Sensor cable splicing must fulfil IP54.
Connect the sensor to AA5-X2:23-24.
24 20212223 19
%7
$$
([WHUQDO
$$;
Connection of the circulation pump (GP15)
Connect the circulation pump (GP15) to AA5-X9:7 (N),
AA5-X9:8 (230 V) and X1:PE.
1
2
3
4
5
6
7
8
9
3
2
1
AA25 External
GP15
AA5-X9
X1
15
GB

Connecting boiler control
Connecting gas boiler control to AA5-X9:1(N) and X9:2
(230V).
-X9
1
2
3
4
5
6
7
8
9
AA25 External
2
1
AA5
Gas
boiler
Connecting electric heater control
Connecting electric heater control to AA5-X9:1-6.
-X9
1
2
3
4
5
6
7
8
9
Kontaktor 1
-K1
Kontaktor 2
-K2
Kontaktor 3
-K3
AA25 External
2
1
AA5
Connecting control NIBE GBM 10-15
Connect control of NIBE GBM 10-15 to AA5-X9:2 and
AA5-X10:2.
NOTE
Prior to connection, remove the contact
breaker from both terminals on X10.
DEH 500
-X9
1
N
L
2
3
4
5
6
7
8
9
-X10
-X1
Externt
1
2
AA5
NIBE
GBM 10-15
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 567891
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
$$;
$$;
External blocking
A contact (NO) can be connected to AA5-X2:21-22 to
block the accessory. When the contact closes, the ac-
cessory is blocked.
24 20212223 171819
$$
([WHUQDO
$$;
([WHUQDO EORFNLQJ
DIP switch
The DIP switch on the accessory card must be set as
follows.
ON
12345678
S2
16
GB

Activating DEH 500
Activating DEH 500 can be performed via the start
guide or directly in the menu system.
Start guide
The start guide appears upon first start-up after install-
ation, but is also found in menu 5.7.
Menu system
If you do not activate DEH 500 via the start guide, this
can be done in the menu system.
Menu 5.2 - system settings
Activating/deactivating of accessories.
Menu 5.3.7 - external addition
Adjust settings for external additional heat here.
Setting NIBE GBM 10-15
When docking to NIBE GBM 10-15, select step con-
trolled addition heat in menu 5.3.7. Maximum number
of steps must be set to 1.
Caution
Also see the Installer manual for VVM 500.
17
GB

Allgemeines
Dieses Zubehör wird für das Innenmodul VVM 500 zum
Anschluss und zur Steuerung der folgenden externen
Zusatzheizung eingesetzt:
႑Ölkessel
႑Elektrokessel/Elektroheizpatrone
႑Gaskessel
႑Zusatzheizung mit Vorrang
Die Wärme wird zur Gebäudebeheizung und Brauch-
wasserbereitung verwendet.
Im Normalfall erfolgt die Spitzenlastabdeckung über
die Elektroheizpatrone in VVM 500, wenn die Wärme-
pumpenleistung nicht ausreicht. Mit der oben genann-
ten Alternative dies stattdessen über einen externen
Wärmeerzeuger statt. Wenn keine Leistung von dem
externen Wärmeerzeuger abgerufen werden kann,
wird die Elektroheizpatrone in VVM 500 automatisch
zugeschaltet.
Als Zusatzheizung mit Vorrang gilt Wärme von einer
externen, nicht geregelten Wärmequelle, die – sofern
verfügbar – den Vorrang vor der Wärmepumpe erhält.
Ein Beispiel für eine Zusatzheizung mit Vorrang ist ein
Holzheizkessel oder ein Kamin mit Wassermantel.
Für den Anschluss einer externen Zusatzheizung muss
das Innenmodul mit zwei Anschlussrohren versehen
werden, die im Anschlusssatz DEH 500 enthalten sind.
HINWEIS!
Wenn dieses Zubehör installiert und aktiviert
ist, muss beachtet werden, dass die maximal
zulässige Temperatur des Wärmepumpenspei-
chers etwa 85°C beträgt. Deshalb sollten die
Temperatureinstellungen für Brauchwasser
oder Heizung einen Wert von 85°C nicht
überschreiten.
Inhalt
Wärmeleitpaste2 St.
Winkelkupplung2 St.
Isolierrohr1 St.
Isolierband1 St.
Gerätegehäuse1 St.
Aluminiumklebeband2 St.
Kabelbinder4 St.
Fühler1 St.
Kupferrohre2 St.
Abdeckscheiben2 St.
Position der Komponenten
LEK
AA5-X4
AA5-S2
AA5-X2 AA5-X9 X1
FA1
AA5-F1AA5
Elektrische Komponenten
Sicherungsautomat, 10 AFA1
Anschlussklemme, SpannungsversorgungX1
ZubehörplatineAA5
Anschlussklemme für Fühler und extern
geschaltete Blockierung
AA5-X2
Anschlussklemme für Kommunikationslei-
tung
AA5-X4
Anschlussklemme für Umwälzpumpe,
Mischventil und Hilfsrelais
AA5-X9
DIP-SchalterAA5-S2
Feinsicherung, T4AH250VAA5-F1
Bezeichnungen der Komponentenpositionen gemäß
Standard IEC 81346-1 und 81346-2.
18
Deutsch, Installateurhandbuch - DEH 500
DE

Rohranschlüsse
Allgemeines
Zum Lieferumfang des Produkts gehören zwei Rohre.
Die gesamte weitere Rohrverlegung muss mit 22-mm-
Kupferrohren erfolgen. Scharfe Knicke sind zu vermei-
den.
Rohranschlüsse
1. Demontieren Sie die Frontabdeckung gemäß der
Anleitung im Installateurhandbuch für VVM 500.
2. Wenn VVM 500 bereits installiert und mit Wasser
befüllt wurde, muss das Wasser aus dem Klimati-
sierungssystem und VVM 500 entleert werden.
Weitere Anweisungen entnehmen Sie dem Instal-
lateurhandbuch für VVM 500.
3. Entfernen Sie die Stopfen in den Dockungsanschlüs-
sen (XL18) und (XL19).
4. Montieren Sie die beiliegenden Winkelverbindun-
gen an den beiden Anschlüssen. Die Gewinde der
Anschlüsse müssen abgedichtet werden.
5. Isolieren Sie die beiliegenden Kupferrohre mit den
beiliegenden Isolierrohren.
6. Montieren Sie das kürzere Rohr am Dockungein-
gangsanschluss (XL18).
7. Montieren Sie das längere Rohr am Dockungaus-
gangsanschluss (XL19).
8. Montieren Sie die Abdeckscheiben.
TIP!
Um unnötige Wärmeverluste zu vermeiden,
sollten die Rohre isoliert werden.
XL18 XL19
19
DE

Systemprinzip
Erklärung
Externe Zusatzheizung, Elektroheizpa-
trone
EB1
GerätegehäuseAA25
Fühler, HeizkesselBT52
ElektroheizkassetteEB1
Ladepumpe, externe WärmequelleGP15
VVM 500EB15
Anschluss, Dockungseingang Hochtempe-
ratur
XL18
Anschluss, Dockungsausgang Hochtempe-
ratur
XL19
Externe Zusatzheizung, HeizkesselEM1
GerätegehäuseAA25
Fühler, HeizkesselBT52
Öl-, Gas-, Pellets- oder HolzkesselEM1
Ladepumpe, externe WärmequelleGP15
Sonstiges
Ausdehnungsgefäß, HeizungsmediumCM1
Sicherheitsventil, KlimatisierungssystemFL2
Bezeichnungen gemäß Standard IEC 61346-2.
Anschluss externe Zusatzheizung
Die Eintrittstemperatur von der externen Zusatzheizung
zu VVM 500 darf maximal 85°C betragen.
Hinweis: Dies sind Prinzipskizzen. Die tatsächliche An-
lage muss gemäß den geltenden Normen geplant und
montiert werden.
Anschluss an Gasheizkessel NIBE GBM 10-15
Wenn der Gradminutenwert auf die Gradminutenein-
stellung für den Start der externen Zusatzheizung sinkt,
wird der Gasheizkessel NIBE GBM 10-15 aktiviert.
Der Heizkessel regelt die Leistung zwischen 3,5 und 15
kW. Er kann Vorlauftemperaturen von bis zu 80°C er-
zeugen.
Wenn der Wert des Brauchwasserfühlers (BT6) mindes-
tens 1°C über der eingestellten Stopptemperatur für
Brauchwasser und mindestens 6°C über der berechne-
ten Vorlauftemperatur liegt, hält NIBE GBM 10-15 an
und die Wärmezufuhr zu VVM 500 wird unterbrochen.
-FL2
-CM1
-EB15
-EM1
-AA25
-EM1
XL18
XL19
Hinweis: Dies ist eine Prinzipskizze. Die tatsächliche
Anlage muss gemäß den geltenden Normen geplant
und montiert werden.
20
DE
