Nibe MODBUS 40 User guide

LEK
MODBUS 40
Installatörshandbok Kommunikationsmodul
för NIBE F1145, F1155, F1245, F1255, F1345, F370,
F470, F750, SMO 40, VVM 310, VVM 320,
VVM 325, VVM 500
SE
Installer manual Communications module
for NIBE F1145, F1155, F1245, F1255, F1345, F370,
F470, F750, SMO 40, VVM 310, VVM 320,
VVM 325, VVM 500
GB
Installateurhandbuch Kommunikationsmodul
für NIBE F1145, F1155, F1245, F1255, F1345, F370,
F470, F750, SMO 40, VVM 310, VVM 320,
VVM 325, VVM 500
DE
Asentajan käsikirja Tiedonsiirtomoduuli
laitteille NIBE F1145, F1155, F1245, F1255, F1345,
F370, F470, F750, SMO 40, VVM 310, VVM 320,
VVM 325, VVM 500
FI
IHB 1446-6
031725

Allmänt
Med MODBUS 40 kan en NIBE värmepump/innemodul
styras och övervakas med extern Modbus-försedd ut-
rustning.
Innehåll
Apparatlåda1 st
Väggfäste1 st
TÄNK PÅ!
Värmepumpens/inomhusmodulens program-
vara ska vara av senast rekommenderade ver-
sion eller ha versionsnummer högre än 3000.
Om inte, ladda ned senast rekommenderade
mjukvaruversion för er produkt till ett
USB-minne från http://www.nibeuplink.com
och installera denna.
TIPS!
För att administrera Modbus via en PC ladda
ner och installera ModbusManager från
www.nibe.se/kommunikation.

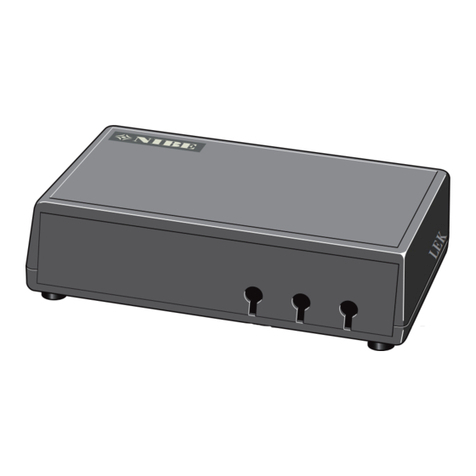

Montering
MODBUS 40 kan placeras liggande på en plan yta eller
hängas på vägg. I de fall MODBUS 40 hängs på vägg
används det bipackade väggfästet.
LEK LEK
OBS!
Vid väggmontage ska hålen för kablarna vara
riktade neråt för att förhindra att vatten kom-
mer in i MODBUS 40.
3
Svenska, Installatörshandbok - MODBUS 40
SE

Installation
OBS!
All elektrisk inkoppling skall ske av behörig
elektriker.
Elektrisk installation och ledningsdragning
skall utföras enligt gällande bestämmelser.
Värmepumpen/inomhusmodulen ska vara
spänningslös vid installation av MODBUS 40.
LEK
AA9-X2
AA9-X1
AA9
Elschema finns i slutet av denna monteringsanvisning.
Anslutning till värmepump/inomhusmodul
Bergvärmepumpar
Plint X1 på Modbus-kortet (AA9) i MODBUS 40 ansluts
till plint X4:9-12 på ingångskortet (AA3) i värmepum-
pen/innemodulen.
Använd kabeltyp LiYY, EKKX eller likvärdig.
F1145/F1155
12V A B GND
12
1110987
AA3-X4
MODBUS 40
F1145/F1155
AA9-X1
AA3-X4
F1245/F1255
12V A B GND
12
1110987
AA3-X4
AA9-X1
F1245/F1255
MODBUS 40
AA3-X4
F1345
Plint X1 på Modbus-kortet (AA9) i MODBUS 40 ansluts
till plint X6:4-7 i värmepumpen.
Använd kabeltyp LiYY, EKKX eller likvärdig.
6 74 5
F1345
Externt
12V A B GND
X6
MODBUS 40
F1345
AA9-X1
LEK
X6
4
SE

Frånluftsvärmepumpar
Plint X1 på Modbus-kortet (AA9) i MODBUS 40 ansluts
till plint X4:9-12 på ingångskortet (AA3) i värmepum-
pen/innemodulen.
Använd kabeltyp LiYY, EKKX eller likvärdig.
F370 / F470
12V A B GND
12
1110987
F370/F470
AA3-X4
AA9-X1
MODBUS 40
AA3-X4
F750
12V A B GND
12
1110987
MODBUS 40
F750
AA3-X4
AA9-X1
LEK
AA3-X4
Luft/vattenvärmepumpar
Inomhusmoduler
Plint X1 på Modbus-kortet (AA9) i MODBUS 40 ansluts
till plint X4:9-12 på ingångskortet (AA3) i värmepum-
pen/inomhusmodulen.
Använd kabeltyp LiYY, EKKX eller likvärdig.
VVM 310
12V A B GND
12
1110987
VVM 310
AA3-X4
AA9-X1
MODBUS 40
Wilo
Wilo
VVM310
AA3-X4
VVM 320
12V A B GND
12
1110987
VVM 320
AA3-X4
AA9-X1
MODBUS 40
VVM320
AA3-X4
VVM 325
12V A B GND
12
1110987
VVM 325
AA3-X4
AA9-X1
MODBUS 40
AA3-X4
VVM325 VVM325
5
SE

VVM 500
12V A B GND
12
1110987
VVM 500
AA3-X4
AA9-X1
MODBUS 40
APH
VVM500
AA3-X4
Styrmodul SMO 40
MODBUS 40 ansluts till ingångskortet (AA3) på SMO
40.
Använd kabeltyp LiYY, EKKX eller likvärdig.
12V A B GND
12
1110987
SMO40
AA3-X4
AA9-X1
MODBUS 40
L N 1 1 0 2 3 4PE
1 2 3 4
LEK
AA3-X4
Flera tillbehör tillsammans med MODBUS 40
Ifall andra tillbehör ska anslutas tillsammans med
MODBUS 40, måste MODBUS 40 vara första enheten
inkopplad till värmepumpen/inomhusmodulens anslut-
ningsplint.
Inkoppling till och från SMS 40/MODBUS 40 sker i plint
AA9:X1.
Det går inte att koppla in fler än två enheter till värme-
pumpen/inomhusmodulen.
Värmepump/
Inomhusmodul
MODBUS 40/
SMS 40
Tillbehör2
Tillbehör_singular = translation hint, 2 =
value
SMS 40
SMS 40
B
A
+12V
GND
B
A
+12V
GND
Tillbehör2
Tillbehör1 Värmepump/Inomhusmodul
Tillbehör_singular = translation hint, 1&2 =
value
6
SE

Anslutning till Modbus-master
Den externa Modbus-mastern ansluts till plint X2 på
Modbus-kortet (AA9).
OBS!
MODBUS 40 använder kommunikationsstan-
darden RS485.
Anslut mastern med en kabel enligt rekommen-
dationerna för RS485.
EXTERNTMODBUS 40
A
B
GND
MODBUS 40 Externt
Modbus-master
AA9-X2
_
+
Inställningar
Modbus Master
RTUMetod
9600 baudHastighet
8 bitarOrdlängd
IngenParitet
1Stoppbitar
Fast 0x01 till och med Modbus 7.Adress
Valbar 1 - 247 från och med Modbus
10.
TÄNK PÅ!
Programvaruversion Modbus 10 krävs för att
kunna hantera valbar adress.
Värmepumpens/inomhusmodulens mjukvara
skall vara programvaruversion 5539 (4150R7
för NIBE F1345) eller senare. Om så inte är fal-
let, ska en uppdatering av mjukvaran göras.
Uppdatering finns tillgänglig på
www.nibe.se/programvara, alternativt på USB-
minne.
Värmepump/inomhusmodul
1. Starta värmepumpen/inomhusmodulen och välj
MODBUS 40 i meny 5.2 "Systeminställningar"
(meny 5.2.4 för NIBE F1345, VVM 310, VVM 320,
VVM 325 och VVM 500).
2. Ställ in adressen till MODBUS 40 i meny 5.3.11.
(Denna meny är bara synlig om MODBUS 40 har
programvaruversion Modbus 10 eller senare)
7
SE

Kommunikation
TIPS!
ModbusManager kan laddas ner via
www.nibe.se/kommunikation.
Läsa värden
Det finns två sätt att avläsa värden från värmepum-
pen/inomhusmodulen, automatiskt eller manuellt.
■Automatisk avläsning: kan hämta upp till 20 fördefi-
nierade parametrar samtidigt.
■Manuell avläsning: tar längre tid och endast ett värde
i taget kan hämtas.
Automatisk avläsning
TÄNK PÅ!
Max 20 parametrar definierade i LOG.SET filen
kan användas av MODBUS 40 (motsvarande
20x16-bitars Modbus-register). Vid fler valda
parametrar är det de 20 första parametrarna
som används.
Ett fåtal parametrar är dock 32-bitars och tar
därför upp två registerplatser, vilket i dessa fall
gör att färre parametrar kan läsas av.
1. Skapa en LOG.SET fil som innehåller de fördefine-
rade värden som skall avläsas. Filen skapas i Mod-
busManager. Se avsnitt "Skapa en logginställnings-
fil i ModbusManager" för instruktioner.
2. Spara LOG.SET på ett USB-minne.
3. Sätt in USB-minnet i värmepumpens/inomhusmo-
dulens displayenhet.
4. Gå in i menyn USB.
5. Gå in i menyn "loggning".
6. Bocka i "aktiverad".
7. Ta ut USB-minnet.
Värmepumpen/inomhusmodulen kommer nu att
uppdatera värdena för alla definierade parametrar två
gånger i sekunden.
Hämta värdena till Modbus-master genom att använda
kommandot "Read holding registers" med de önskade
parameteradresserna. Använd ModbusManager, titta
på LOG.SET i en texteditor eller se exempellistan på sida
10 för att se vilken parameteradress ett värde har.
Se avsnitt Modbus-kommandon på sida 10 för mer in-
formation om olika kommandon.
8
SE

Skapa en logginställningsfil i ModbusManager
Installera först programvaran ModbusManager på din
dator. Programvaran kan laddas ner från
www.nibe.se/kommunikation.
1
24
5
3
1. Välj först modell på värmepumpen/inomhusmodu-
len under menyn "Models".
2. I vänsterkolumnen kan du bläddra mellan de para-
metrar som finns tillgängliga för den valda värme-
pumpen/inomhusmodulen.
I rutan under listan visas information om den valda
parametern.
Listan på parametrar går att filtrera på valbart
sökord genom att välja "File" - "Apply Filter".
Var noggrann med att lägga upp en logisk ordning
på listan. Till exempel:
EB 100 EP14 BT10 Brine in 40015
EB 100 EP14 BT11 Brine in 40016
EB 100 EP15 BT10 Brine in 40100
EB 100 EP15 BT11 Brine in 40085
Kontrollera noga vilket värde du läser då listan an-
vänds.
3. Markera en parameter och klicka på högerpilen
för att föra över den till högerkolumnen.
4. Högerkolumnen visar vilka parametrar som kom-
mer att loggas.
För över alla parametrar du vill logga. Använd
vänsterpil om du ångrar ett val.
5. När du är nöjd med listan klickar du på "Save con-
figuration...".
Du får nu upp en dialogruta som frågar var du vill
spara din logginställningsfil.
Spara filen på datorn eller direkt på ett USB-minne.
Välj "Export to file" under menyn "File" om du vill
spara ner värmepumpens alla parametrar i ett do-
kument som kan öppnas i valfritt kalkylprogram.
TÄNK PÅ!
Filnamnet måste vara LOG.SET för att värme-
pumpen/inomhusmodulen ska läsa filen.
Läs mer om LOG.SET filer på
www.nibe.se/kommunikation.
9
SE

Manuell avläsning
TÄNK PÅ!
Manuell avläsning är tidskrävande och endast
ett värde i taget kan läsas, max timeout 2,1 s.
Parametern behöver dock inte finnas med i
LOG.SET filen.
Hämta ett värde till Modbus-master genom att använda
kommandot "Read holding registers" med önskad pa-
rameteradress. Använd ModbusManager för att se vil-
ken parameteradress ett värde har. Se avsnitt Modbus-
kommandon på sida 10 för mer information.
Skriva värden
TÄNK PÅ!
Endast ett värde i taget kan skrivas. Parame-
tern behöver inte finnas med i LOG.SET filen.
Genom att använda kommandot "Write multiple regis-
ters" med önskad parameteradress kan ett värde upp-
dateras, om värmepumpen/inomhusmodulen tillåter
detta. De värden som kan uppdateras syns i Modbus-
Manager. Se avsnitt Modbus-kommandon på sida 10
för mer information.
Exempel på parameteradresser
RegisteradressParameter
40004Utetemperatur (BT1)
40008Framledningstemperatur (BT2)
40012Returledningstemperatur (BT3)
40013Varmvatten topp (BT7)
40014Varmvatten mitt (BT6)
40015Köldbärare in (BT10)
40016Köldbärare ut (BT11)
40033Rumstemperatur (BT50)
43005Gradminuter
Modbus-kommandon
Max time-
out
Antal regis-
ter
RegisteradressBeskrivningFunktions-
ID
0,5 s[1-20][40001-65534] inkluderade i LOG.SETRead holding registers0x03
2,1 s[1-2]*[40001-65534] ej inkluderade i LOG.SET
2,1 s[1-2]*[40001-65534]Write multiple registers0x10
0,5 sN/AN/ARead device identification**0x2B
* Två Modbus-register används för att hämta 32-bitars parametrar.
** Returnerar märke (t.ex. 'NIBE'), produktkod (t.ex. 'F1245') och mjukvaruversion (t.ex. 5539).
10
SE

Felsökning
MODBUS 40 har inte kontakt med värmepum-
pen/inomhusmodulen (svarar ej)
■MODBUS 40 är inte aktiverad i värmepumpens/inom-
husmodulens meny 5.2 (meny 5.2.4 för NIBE F1345,
VVM 310, VVM 320, VVM 325 och VVM 500).
■Felaktigt anslutna kablar mellan MODBUS 40 och
värmepump/inomhusmodul. Detta ger kommunika-
tionslarm i värmepumpens/inomhusmodulens dis-
play.
■Felaktig mjukvara i värmepumpen. Mjukvaruversio-
nen i värmepumpen ska vara högre än 3000.
OBS!
Hitta mer information om MODBUS 40 på
www.nibe.se/kommunikation.
Tekniska uppgifter
Tekniska data
12 VDC 45-80 mAMärkspänning
625 08 05RSK nr
067 144Art nr
154 x 108 x 40 mmMått
11
SE

General
With MODBUS 40 a NIBE heat pump/indoor module
can be controlled and monitored by external Mod-
bus-equipped equipment.
Contents
Unit box1 x
Wall bracket1 x
Caution
The heat pump/indoor module software must
be the most recently recommended version
or have a version number higher than 3000.
If not, download the latest recommended
software version for your product to a USB
memory from http://www.nibeuplink.com
and install it.
TIP
To administer Modbus via a PC download and
install ModbusManager from
www.nibe.se/kommunikation.
Mounting
MODBUS 40 can be positioned lying on a flat surface
or wall-mounted. Where MODBUS 40 is wall-mounted,
use the supplied wall bracket.
LEK LEK
NOTE
When wall mounting, the holes for the cables
must be pointing downwards to prevent water
from entering MODBUS 40.
12
English, Installer manual - MODBUS 40
GB

Installation
NOTE
All electrical connections must be carried out
by an authorised electrician.
Electrical installation and wiring must be car-
ried out in accordance with the stipulations in
force.
The heat pump/indoor module must not be
powered when installing MODBUS 40.
LEK
AA9-X2
AA9-X1
AA9
The wiring diagram is at the end of these installation
instructions.
Connecting to the heat pump/indoor mod-
ule
Ground-source heat pumps
Terminal block X1 on the Modbus- card (AA9) in
MODBUS 40 is connected to X4:9-12 on the input card
(AA3) in the heat pump/indoor module.
Use cable type LiYY, EKKX or similar.
F1145/F1155
12V A B GND
12
1110987
AA3-X4
MODBUS 40
F1145/F1155
AA9-X1
AA3-X4
F1245/F1255
12V A B GND
12
1110987
AA3-X4
AA9-X1
F1245/F1255
MODBUS 40
AA3-X4
F1345
Terminal block X1 on the Modbus-card (AA9) in MOD-
BUS 40 is connected to terminal block X6:4-7 in the heat
pump.
Use cable type LiYY, EKKX or similar.
6 74 5
F1345
Externt
12V A B GND
X6
MODBUS 40
F1345
AA9-X1
LEK
X6
13
GB

Exhaust air heat pumps
Terminal block X1 on the Modbus- card (AA9) in
MODBUS 40 is connected to X4:9-12 on the input card
(AA3) in the heat pump/indoor module.
Use cable type LiYY, EKKX or similar.
F370 / F470
12V A B GND
12
1110987
F370/F470
AA3-X4
AA9-X1
MODBUS 40
AA3-X4
F750
12V A B GND
12
1110987
MODBUS 40
F750
AA3-X4
AA9-X1
LEK
AA3-X4
Air/water heat pumps
Indoor modules
Terminal block X1 on the Modbus- card (AA9) in
MODBUS 40 is connected to terminal block X4:9-12 on
the input card (AA3) in the heat pump/indoor module.
Use cable type LiYY, EKKX or similar.
VVM 310
12V A B GND
12
1110987
VVM 310
AA3-X4
AA9-X1
MODBUS 40
Wilo
Wilo
VVM310
AA3-X4
VVM 320
12V A B GND
12
1110987
VVM 320
AA3-X4
AA9-X1
MODBUS 40
VVM320
AA3-X4
VVM 325
12V A B GND
12
1110987
VVM 325
AA3-X4
AA9-X1
MODBUS 40
AA3-X4
VVM325 VVM325
14
GB

VVM 500
12V A B GND
12
1110987
VVM 500
AA3-X4
AA9-X1
MODBUS 40
APH
VVM500
AA3-X4
Control module SMO 40
MODBUS 40 is connected to the input board (AA3) on
SMO 40.
Use cable type LiYY, EKKX or similar.
12V A B GND
12
1110987
SMO40
AA3-X4
AA9-X1
MODBUS 40
L N 1 1 0 2 3 4PE
1 2 3 4
LEK
AA3-X4
Several accessories with MODBUS 40
If other accessories are to be connected together with
MODBUS 40,, MODBUS 40 must be the first unit con-
nected to the heat pump/indoor module terminal
block.
Connection to and from SMS 40/MODBUS 40 occurs
in terminal block AA9:X1.
No more than two units can be connected to the heat
pump/indoor module.
Heat pump/
Indoor module
MODBUS 40/
SMS 40
Accessory 2
Tillbehör_singular = translation hint, 2 =
value
SMS 40
SMS 40
B
A
+12V
GND
B
A
+12V
GND
Accessory 2
Accessory 1 Heat pump/Indoor module
Tillbehör_singular = translation hint, 1&2 =
value
15
GB

Connecting to Modbus-master
The external Modbus master is connected to terminal
block X2 on the Modbus card (AA9).
NOTE
MODBUS 40 uses the communications stand-
ard RS485.
Connect the master with a cable according to
the recommendations for RS485.
EXTERNTMODBUS 40
A
B
GND
MODBUS 40 External
Modbus master
AA9-X2
_
+
Settings
Modbus Master
RTUMethod
9600 baudSpeed
8 bitsWord length
NoneParity
1Stop bits
Fixed 0x01 up to and including
Modbus 7.
Address
Selectable 1 - 247 from and includ-
ing Modbus 10.
Caution
Software version Modbus 10 is required to
manage selectable address.
The heat pump/indoor module software must
be version 5539 (4150R7 for NIBE F1345) or
later. If it is not, perform a software update.
The update is available at
www.nibe.eu/software, alternatively on USB
memory stick
Heat pump/indoor module
1. Start the heat pump/indoor module and select
MODBUS 40 in menu 5.2 "System settings" (menu
5.2.4 for NIBE F1345, VVM 310, VVM 320, VVM 325
and VVM 500).
2. Set the address to MODBUS 40 in menu 5.3.11.
(This menu is only visible if MODBUS 40 has soft-
ware version Modbus 10 or later)
16
GB

Communication
TIP
ModbusManager can be downloaded via
www.nibe.se/kommunikation.
Read the values
There are two ways of reading the values from the heat
pump/indoor module, automatically or manually.
■Automatic reading: can retrieve up to 20 predefined
parameters at the same time.
■Manual reading: takes longer and only one value at
a time can be retrieved.
Automatic reading
Caution
Maximum 20 parameters defined in the
LOG.SET file can be used by MODBUS 40 (cor-
responds to 20x16-bits Modbus-register). If
more parameters are selected, the first 20
parameters are used.
A small number of parameters are 32-bit, and
therefore take up two registry locations, which
means that fewer parameters can be read.
1. Create a LOG.SET file that contains the predefined
values that are to be read out. The file is created
in ModbusManager. See section "Create a log set-
tings file in ModbusManager" for instructions.
2. Save LOG.SET to a USB-memory.
3. Insert the USB-memory into the heat pump's/in-
door module's display unit.
4. Enter menu USB.
5. Enter menu "logging".
6. Tick “activated".
7. Remove the USB-memory.
The heat pump/indoor module will now update the
values for all defined parameters twice a second.
Retrieve the values for the Modbus-master by using
the "Read holding registers" command with the desired
parameter addresses. Use ModbusManager, see
LOG.SET in a text editor or see the examples list on
page 19 to see which parameter address a value has.
See section The Modbus command on page 19 for
further information about different commands.
17
GB

Create a log settings file in ModbusManager
First install the software ModbusManager on your
computer. The software can be downloaded from
www.nibe.se/kommunikation.
1
24
5
3
1. First select heat pump/indoor module model under
menu "Models".
2. You can scroll between the available parameters
for the selected heat pump/indoor module in the
left-hand column.
Information about the selected parameter is dis-
played in the box under the list.
The list of parameters can be filtered by optional
key words by selecting "File" - "Apply Filter".
Make sure to order the list logically. For example:
EB 100 EP14 BT10 Brine in 40015
EB 100 EP14 BT11 Brine in 40016
EB 100 EP15 BT10 Brine in 40100
EB 100 EP15 BT11 Brine in 40085
Check which value you are reading when using the
list.
3. Mark a parameter and click on the right-hand ar-
row to transfer it to the right-hand column.
4. The right-hand column shows which parameters
will be logged.
Transfer all parameters you want to log. Use the
left arrow to change selection.
5. When you are satisfied with the list, click "Save
configuration...".
A dialogue box appears that asks where you want
to save your log settings file.
Save the file on the computer or directly on a USB
memory.
Select "Export to file" under the menu "File" if you
want to save all heat pump parameters in a docu-
ment that can be opened in any calculation pro-
gram.
Caution
The file name must be LOG.SET for the heat
pump/indoor module to read the file.
Find more information about LOG.SET files at
www.nibe.se/kommunikation.
18
GB

Manual reading
Caution
Manual readout is time consuming and only
one value at a time can be read, max timeout
2,1 s. The parameter does not have to be in-
cluded in the LOG.SET file.
Retrieve a value for the Modbus-master by using the
"Read holding registers" command with the desired
parameter address. Use ModbusManager to see which
parameter address a value has. See section The Modbus
command on page 19 for further information.
Enter the values
Caution
Only one value can be entered at a time. The
parameter does not have to be included in the
LOG.SET file.
By using the "Write multiple registers" command with
the desired parameter address, a value can be updated,
if the heat pump/indoor module permits it. The values
that can be updated are in ModbusManager. See sec-
tion The Modbus command on page 19 for more in-
formation.
Example of parameter addresses
Register ad-
dress
Parameter
40004Outdoor temperature (BT1)
40008Flow temperature (BT2)
40012Return temperature (BT3)
40013Hot water, top (BT7)
40014Hot water middle (BT6)
40015Brine in (BT10)
40016Brine out (BT11)
40033Room temperature (BT50)
43005Degree minutes
The Modbus command
Max
timeout
No. of re-
gisters
Register addressDescriptionFunction
ID
0,5 s[1-20][40001-65534] included in LOG.SETRead holding registers0x03
2,1 s[1-2]*[40001-65534] not included in LOG.SET
2,1 s[1-2]*[40001-65534]Write multiple registers0x10
0,5 sN/AN/ARead device identification**0x2B
* Two Modbus-registers are used to retrieve 32-bit parameters.
** Returns label (e.g. 'NIBE'), product code (e.g. 'F1245') and software version (e.g. 5539).
19
GB

Troubleshooting
MODBUS 40 has no contact with the heat
pump/indoor module (does not respond)
■MODBUS 40 is not activated in heat pump/indoor
module menu 5.2 (menu 5.2.4 for NIBE F1345,
VVM 310, VVM 320, VVM 325 and VVM 500).
■Incorrectly connected cables between MODBUS 40
and heat pump/indoor module. Gives a communica-
tion alarm in the heat pump's/indoor module's dis-
play.
■Incorrect software in the heat pump. The software
version in the heat pump must be higher than 3000.
NOTE
Find more information about MODBUS 40 at
www.nibe.se/kommunikation.
Technical data
Technical specifications
12 VDC 45-80 mARated voltage
067 144Part No.
154 x 108 x 40 mmDimensions
20
GB
