MB-D12 Multi-Power Battery Pack

User’s Manual

En To ensure proper operation, read this manual

thoroughly before using this product.

After

reading, be sure to keep it where it can be seen

by all those who use the product.

Notice for Customers in Europe

CAUTION

RISK OF EXPLOSION IF BATTERY IS REPLACED BY

AN INCORRECT TYPE. DISPOSE OF USED BAT-

TERIES ACCORDING TO THE INSTRUCTIONS.

This symbol indicates that this prod-

uct is to be collected separately.

The following apply only to users in

European countries:

• This product is designated for

separate collection at an appro-

priate collection point. Do not dispose of as

household waste.

• For more information, contact the retailer or the

local authorities in charge of waste manage-

ment.

Safety Precautions

• The MB-D12 is for use with compatible cameras

only.

• Do not use with batteries and battery holders

not recommended in this manual.

• To prevent electrical shorts caused by metal ob-

jects touching the power terminals, replace the

contact cap when the MB-D12 is not in use.

• When a battery holder is removed from the

MB-D12, remove the batteries or place the holder

or cover in the holder case to prevent electrical

shorts caused by contact with other metal ob-

jects.

Precautions for Use

• The memory card access lamp may light up

when the MB-D12 is attached or removed from

the camera, but this is not malfunction.

• Should you notice smoke or an unusual smell

or noise from the battery pack, discontinue use

immediately.

After removing the batteries, take

the device to the retailer or a Nikon-authorized

service representative for inspection.

• The MB-D12 is not equipped with a power

switch.

Use the camera power switch to turn

the power on or oﬀ.

DNotice for Customers in the U.S.A.

Federal Communications Commission (FCC) Radio Frequency Interference Statement

Notice for Customers in Canada

CAUTION

This Class B digital apparatus complies with

Canadian ICES-003.

ATTENTION

Cet appareil numérique de la classe B est confor-

me à la norme NMB-003 du Canada.

This equipment has been tested and found to

comply with the limits for a Class B digital device,

pursuant to Part 15 of the FCC rules.

These limits

are designed to provide reasonable protection

against harmful interference in a residential instal-

lation.

This equipment generates, uses, and can

radiate radio frequency energy and, if not installed

and used in accordance with the instructions, may

cause harmful interference to radio communic-

ations.

However, there is no guarantee that inter-

ference will not occur in a particular installation.

this equipment does cause harmful interference to

radio or television reception, which can be deter-

mined by turning the equipment oﬀ and on, the

user is encouraged to try to correct the interference

by one or more of the following measures:

• Reorient or relocate the receiving antenna.

• Increase the separation between the equipment

and receiver.

• Connect the equipment into an outlet on a cir-

cuit diﬀerent from that to which the receiver is

connected.

• Consult the dealer or an experienced radio/tele-

vision technician for help.

CAUTION

Modiﬁcations: The FCC requires the user to be noti-

ﬁed that any changes or modiﬁcations made to

this device that are not expressly approved by

Nikon Corporation may void the user’s authority

to operate the equipment.

Nikon Inc.,

1300 Walt Whitman Road, Melville, New York

11747-3064, U.S.A.

Tel.: 631-547-4200

The MS-D12EN is inserted in the MB-D12 at shipment. See“Inserting Batteries”

for information on removing the battery holder.

Thank you for your purchase of an MB-D12

multi-power battery pack for use with all

Nikon single-lens reﬂex digital cameras that

list the MB-D12 as a compatible accessory in

the camera manual.

The MB-D12 takes one

EN-EL15 or EN-EL18 rechargeable battery or

eight AA batteries (alkaline, Ni-MH, or lithium)

and includes an alternate shutter-release but-

ton, AFON button, multi selector, and main and

sub-command dials for taking pictures in “tall”

(portrait) orientation.

Camera menu options

allow the user to choose whether the camera

battery or the batteries in the MB-D12 are used

ﬁrst; see the camera manual for details.

Introduction The MB-D12 and Accessories

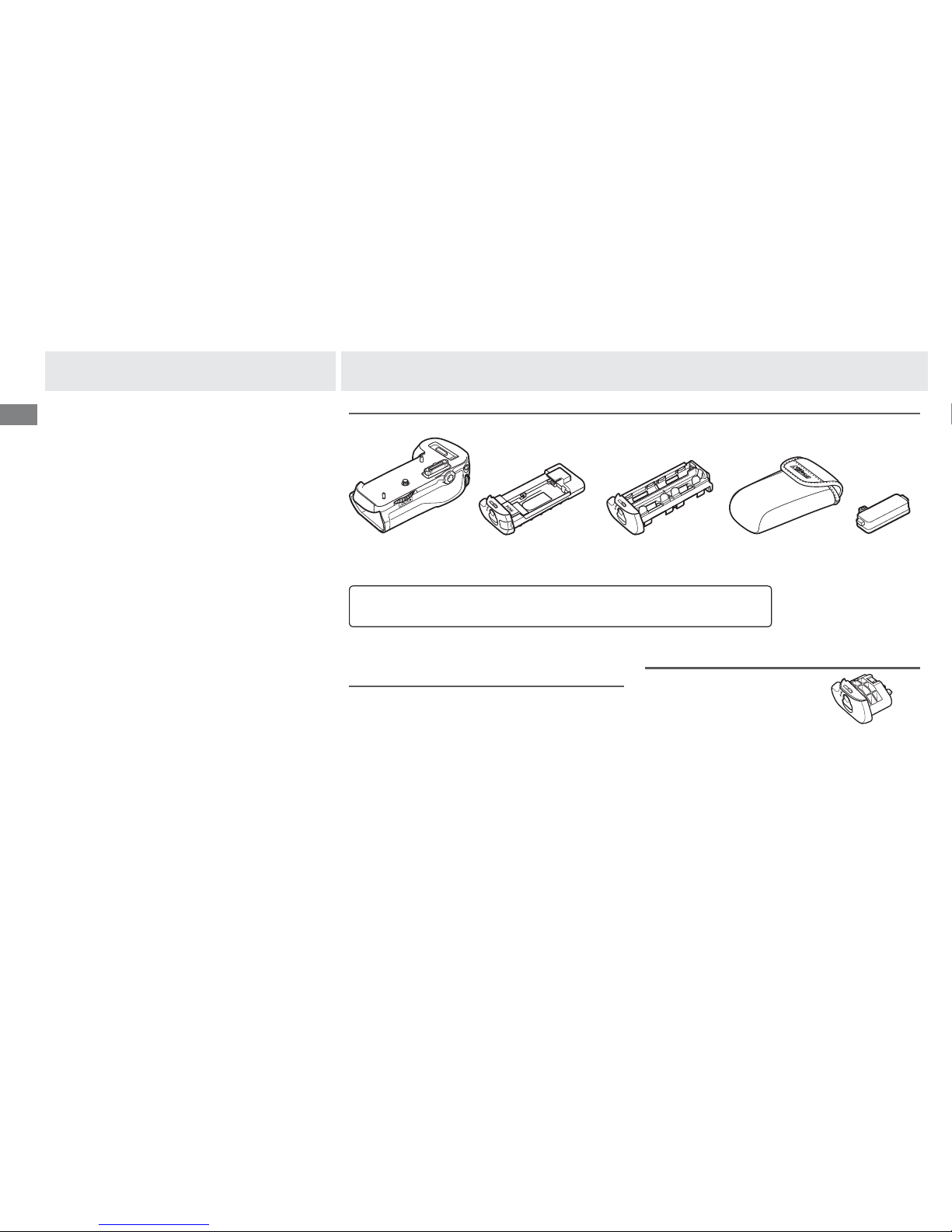

The MB-D12 and Supplied Accessories

Conﬁrm that the following items are supplied with the MB-D12 (batteries are sold separately).

MB-D12

Using the Optional EH-5a/EH-5b AC Adapter and EP-5B

Power Connector

The optional EH-5a/EH-5b AC adapter and

EP-5B power connector provide a reliable

power source when the camera is used for ex-

tended periods.

To use an AC adapter with the

MB-D12, insert the EP-5B into the MS-D12EN

battery holder as described on page 7 and

then connect the EH-5a/EH-5b as described in

the documentation provided with the EP-5B.

• User’s manual

(this manual)

• Warranty

Contact cap

MS-D12EN holder for

EN-EL15 batteries

MS-D12 holder for

AA batteries

Holder case

Using the Optional BL-5 Battery-Chamber Cover

A BL-5 battery-chamber

cover (available separate-

ly) is required when using

EN-EL18 batteries. BL-5 battery-

chamber cover

BL-5 battery-

chamber cover

qContact cap

wHolder for camera contact cover

ePower/signal contacts

rAFON button

tMain command dial

yMulti selector

uAttachment wheel

iHolder power connector cover

oBattery-chamber cover

!0 Battery chamber

!1 Battery-chamber latch

!2 Mounting screw

!3 Shutter-release button

!4 Control lock

!5 Sub-command dial

!6 Tripod socket

!7 MS-D12EN holder for EN-EL15 batteries

!8 Power terminals

!9 Power terminals (MS-D12EN battery holder)

@0 MS-D12 holder for AA batteries

@1 Power terminals (MS-D12 battery holder)

@2 BL-5 battery-chamber cover (available sep-

arately)

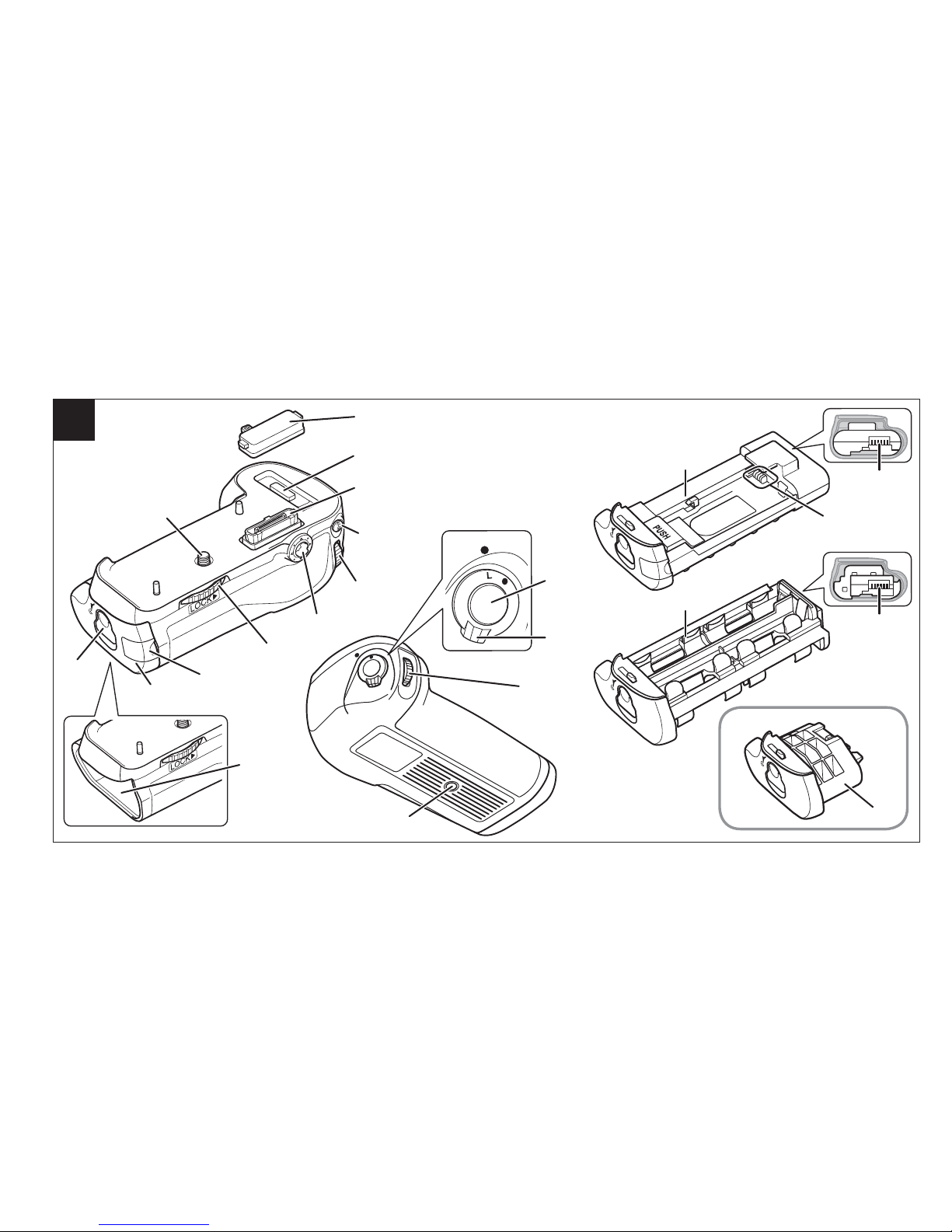

Parts of the MB-D12 (Figure A)

The MB-D12 Shutter-Release Button, Multi Selector, Command Dials, and AFON Button

The MB-D12 is equipped with a shutter-release button (Figure A-!3), multi selector (Figure A-y),

main command dial (Figure A-t), sub-command dial (Figure A-!5), and AFON button (Figure A-r)

for use when taking photographs in vertical (“tall,”or portrait) orientation.

These controls perform

the same functions as the corresponding controls on the camera.

See the camera manual for

more information.

Changes to

Multi selector center button

Multi selector

Customize command dials

, and

Assign MB-D12 AF-ON

in the camera Custom Settings menu (Group f) also apply to the multi

selector, command dials, and AFON button on the MB-D12.

The MB-D12 Control Lock

The control lock (Figure A-

!4) locks the con-

trols on the MB-D12 to prevent unintended

use.

Before using these controls to take photo-

graphs in vertical (portrait) orientation, release

the lock as shown at right.

The control lock is not a power switch.

Use the

camera power switch to turn the camera on

and oﬀ.

Locked Unlocked

Using the Battery Pack

Attaching the Battery Pack

Before attaching the battery pack, be sure that the camera is oﬀ and that the MB-D12 control lock

(Figure A-!4) is in the Lposition (the illustrations show the D800).

1Remove the contact cap (Figure A- q) from the battery pack.

2The contacts for the MB-D12 are in the base of the camera, where they are protected by a con-

tact cover.

Remove the contact cover as shown in Figure B-qand place it in the contact cover

holder on the MB-D12 (Figure B-w).

3Position the MB-D12, keeping the MB-D12 mounting screw (Figure C-w) aligned with the cam-

era tripod socket (Figure C-q) and tighten the attachment wheel by rotating it in the direction

shown by the LOCK arrow (Figure D).

There is no need to remove the battery from the camera

before connecting the MB-D12.

At default settings, the battery inserted in the camera will be

used only after the battery in the MB-D12 is exhausted.

The

Battery order

option in the cam-

era Custom Settings menu (Group d) can be used to change the order in which the batteries

are used.

Be sure to place the camera contact cover in the contact cover holder and to keep the MB-D12 con-

tact cap in a safe place to prevent loss.

A PB-6D and PK-13 auto-extension ring are required when using PB-6 bellows focusing attachment

with the MB-D12.

Removing the Battery Pack

To remove the MB-D12, turn the camera oﬀ

and set the control lock on the MB-D12 to L,

then loosen the attachment wheel and re-

move the MB-D12.

Be sure to replace the con-

tact cover on the camera and the contact cap

on the MB-D12 when the battery pack is not

in use.

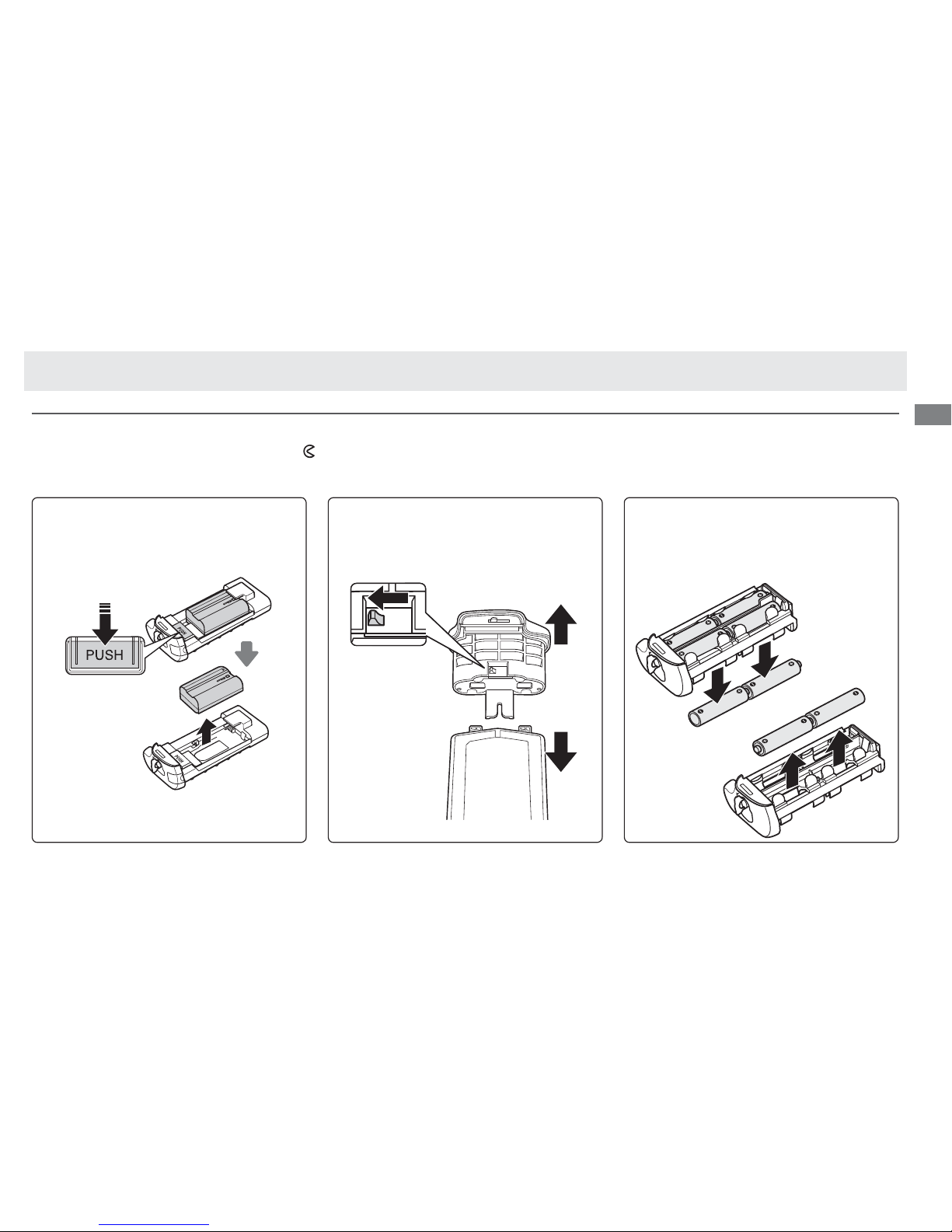

Inserting Batteries

The MB-D12 can be used with one EN-EL15 or EN-EL18 rechargeable Li-ion battery, or with eight AA batteries. A BL-5 battery-chamber cover (avail-

able separately) is required when using an EN-EL18 battery.

Before inserting batteries, be sure that the camera is oﬀ and that the MB-D12 control lock is in the Lposition.

1Turn the MB-D12 battery-chamber latch to and remove the battery holder (Figure E).

2Ready the batteries as described below.

EN-EL15: Matching the indentations on the battery to the projections on the MS-D12EN holder, insert the battery with the arrow (▲) on the bat-

tery toward the battery holder power terminals (Figure F-q).

Press the battery lightly downward and slide it in the direction of the arrow until

the power terminals click into place (Figure F-w).

EN-EL18: If the battery release on the optional BL-5 battery-chamber cover is positioned so that the arrow Yis visible, slide the battery release to

cover the arrow (Figure G-q). Insert the two projections on the battery into the matching slots on the BL-5 (Figure G-w) and conﬁrm that the

battery release has slid aside to reveal the arrow.

AA batteries:

Place eight AA batteries in the MS-D12 battery holder as shown in Figure H, making sure that the batteries are in the correct orientation.

Insert the battery holder in the MB-D12 and latch the battery-chamber cover (Figure I). Make sure the holder is fully inserted before turning the latch.

4Turn the camera on and check the battery level in the control panel or viewﬁnder. If the camera does not turn on, check that the battery is cor-

rectly inserted.

The EP-5B Power Connector

When using the EP-5B power connector, insert it into the MS-D12EN holder with the arrow (▲) on the connector toward the battery power terminals.

Press

the connector lightly downward and slide it in the direction of the arrow until the power terminals click into place (Figure J-q).

Open the holder power

connector cover and pass the EP-5B power cable through the opening (Figure J- w).

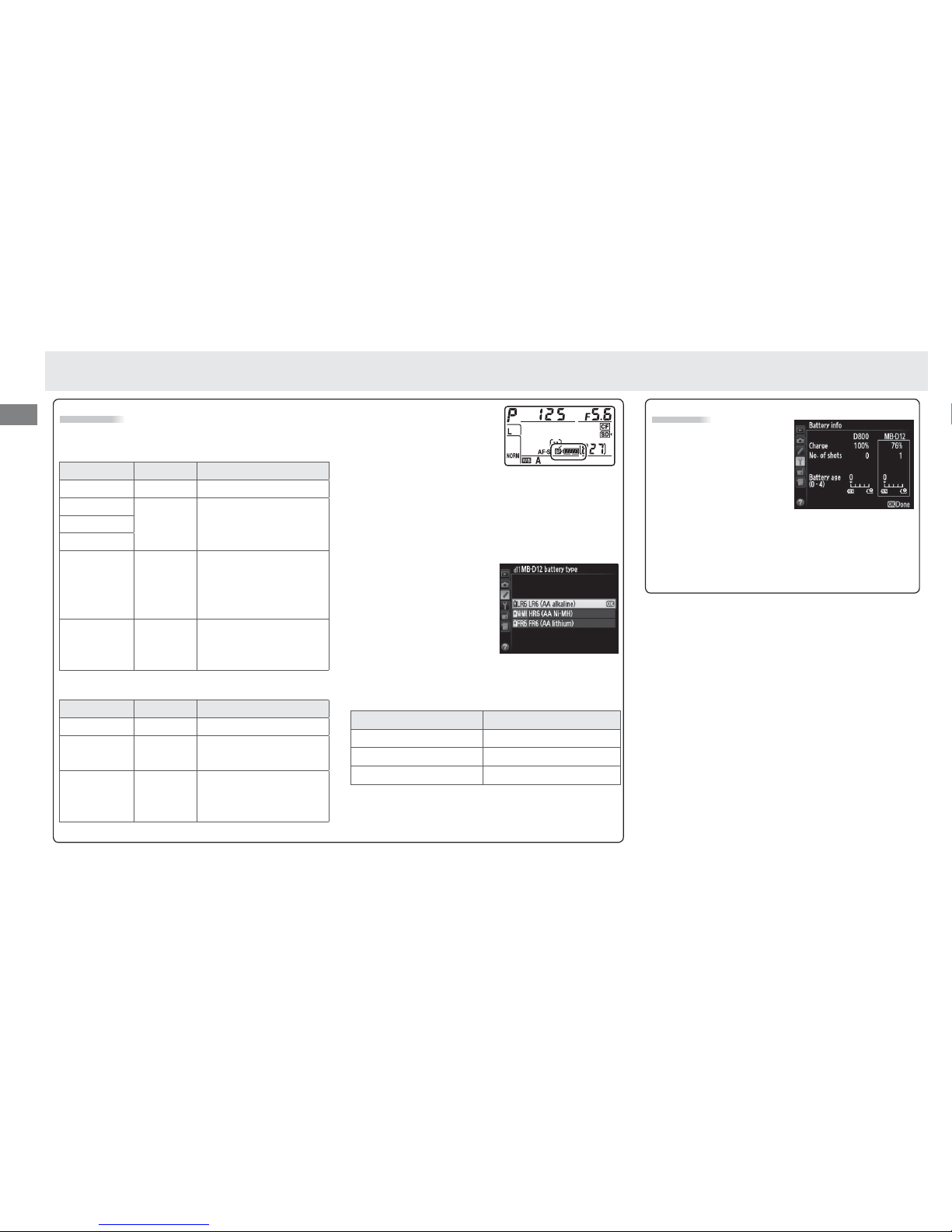

En Battery Level

The camera displays battery level as follows:

EN-EL15/EN-EL18

Control panel Viewﬁnder Description

L— Battery fully charged.

—Battery partially

discharged.

Low battery.

Ready

fully-charged spare

battery or charge

battery.

(blinks)

Battery exhausted.

Charge or exchange

battery.

AA Batteries

Control panel Viewﬁnder Description

L—

Charge remaining.

IdLow batteries.

Ready

spare batteries.

(blinks)

Batteries exhausted.

Shutter release

disabled.

An option in Group d of

the camera Custom Set-

tings menu can be used

to change the order in

which the batteries are used.

When the camera

is drawing power from the MB-D12, a sicon

is displayed in the control panel.

If the sicon

blinks, the battery-chamber cover is not locked.

Close and latch the battery-chamber cover.

To ensure that the

camera shows the cor-

rect battery level when

AA batteries are used,

choose the appropriate

option for

MB-D12 bat-

tery type

in the camera Custom Settings menu

(Group d).

If the correct option is not selected,

the camera may fail to function as expected.

Option Battery type

1LR6 (AA alkaline) AA alkaline (LR6)

2HR6 (AA Ni-MH) AA Ni-MH (HR6)

3FR6 (AA lithium) AA Lithium (FR6)

Remove the batteries when the MB-D12 is not

in use.

Battery Info

Battery information

(including calibration

information for EN-EL18

batteries) can be viewed

from the camera setup

menu (the camera bat-

tery is listed on the left, the MB-D12 on the

right). Only the battery level icon is shown

when AA batteries are used. See the camera

manual for details.

Note: The illustrations on this page are from the

D800.

Removing Batteries

Be careful not to drop batteries or the holder.

1Turn the MB-D12 battery-chamber latch to and remove the battery holder (Figure E).

2Remove the battery or batteries from the holder.

EN-EL15

While pressing the holder PUSH button, slide

the battery toward the button.

The battery

can then be removed as shown.

The procedure for removing the EP-5B power

connector is the same as that for the EN-EL15.

AA Batteries

Remove the batteries as shown.

Be careful

not to drop the batteries when removing

them from the holder.

EN-EL18

Slide the battery release in the direction

indicated by the arrow (Y) and remove the

battery-chamber cover.

Speciﬁcations

Power source One EN-EL15 or EN-EL18 rechargeable Li-ion battery, eight LR6 alkaline, HR6 Ni-MH, or FR6 lithium AA batteries, or EH-5b/EH-5a/

EH-5 AC adapter (requires EP-5B power connector)

Operating temperature 0 – 40 °C (32 – 104 °F)

Dimensions (W ×H×D) Approx. 151×50×81mm (6.0×2.0×3.2 in.)

Weight Approx. 365 g (12.9 oz) with MS-D12EN and optional EN-EL15 battery

Approx. 460 g (16.3 oz) with MS-D12 and eight AA batteries (available separately from third-party suppliers)

Approx. 310 g (11.0 oz) with MS-D12EN and optional EP-5B power connector

Approx. 425 g (15.0 oz) with optional BL-5 and EN-EL18 battery

Approx. 280 g (9.9 oz) with MS-D12EN

Approx. 270 g (9.6 oz) with MS-D12

Speciﬁcations and design are subject to change without notice.

DEN-EL15 and EN-EL18 Batteries

The performance of EN-EL15 and EN-EL18 batteries drops at temperatures below about 10°C (50 °F).

Be sure the battery is fully charged and keep a warm

spare battery on hand ready to exchange as necessary.

Cold batteries will recover some of their charge when warmed.

DAA Batteries

Due to their limited capacity, AA LR6 alkaline batteries should be used only when no other alternative is available.

The capacity of AA batteries varies with make and storage conditions and may in some instances be extremely low; in some cases, AA batteries may cease

to function before their expiry date.

Note that the capacity of AA batteries may drop at temperatures below 20°C (68°F).

Use is not recommended at low

temperatures.

DFrame Advance Rate

EN-EL18 and AA batteries support higher frame advance rates than the EN-EL15; note, however, that in the case of AA batteries the frame advance rate will

drop at low temperatures or if the batteries are low. For more information on frame advance rates, see the camera manual.

Inhaltsverzeichnis

Multifunktionshandgriﬀ MB-D12

Benutzerhandbuch

Sicherheitshinweise....................................................2

Hinweis für Kunden in Europa.................................2

Gebrauchshinweise.....................................................2

Einführung .................................................................3

MB-D12 und Zubehör ..................................................3

Das MB-D12 und das im Lieferumfang enthaltene

Zubehör .................................................................3

Verwendung des optionalen Netzadapters EH-5a/

EH-5b und des Akkufacheinsatzes EP-5B..................3

Verwenden der Optionalen Akkufachabdeckung BL-5

...4

Komponenten des MB-D12..........................................4

Auslöser, Multifunktionswähler, Einstellräder

und AFON-Taste des MB-D12..................................4

Die Auslösesperre des MB-D12 ................................4

Verwenden des Batterieteils........................................5

Anbringen des Multifunktionshandgriﬀs.................5

Abnehmen des Multifunktionshandgriﬀs................5

Einsetzen von Akkus oder Batterien ........................6

Herausnehmen der Batterien bzw. der Akkus ..........8

Technische Daten ........................................................9

Bitte lesen Sie diese Anleitung vor der Verwen-

dung des Multifunktionshandgriﬀs aufmerksam

durch. Bewahren Sie die Anleitung stets griﬀbereit

auf, so dass sie allen Personen, die den Multifunk-

tionshandgriﬀ verwenden, direkt zugänglich ist.

Hinweis für Kunden in Europa

VORSICHT

WENN DER FALSCHE AKKUTYP VERWENDET

WIRD, BESTEHT EXPLOSIONSGEFAHR. ENTSOR-

GEN SIE GEBRAUCHTE AKKUS NACH DEN GEL-

TENDEN VORSCHRIFTEN.

Durch dieses Symbol wird ange-

zeigt, dass dieses Produkt getrennt

entsorgt werden muss.

Folgendes gilt für Verbraucher in

europäischen Ländern:

• Dieses Produkt muss an einer

geeigneten Sammelstelle separat entsorgt wer-

den. Eine Entsorgung über den Hausmüll ist un-

zulässig.

•

Weitere Informationen erhalten Sie bei Ihrem

Fachhändler oder bei den für die Abfallentsor-

gung zuständigen Behörden bzw. Unternehmen.

Sicherheitshinweise

• Das MB-D12 kann nur mit kompatiblen Kameras

verwendet werden.

•

Verwenden Sie das Batterieteil nur mit Batterien

bzw. Akkus oder Batteriehaltern, die in dieser Be-

dienungsanleitung empfohlen werden.

• Damit keine Metallobjekte die Kontakte für die

Spannungsversorgung berühren und eventuell

einen Kurzschluss verursachen, muss bei Nicht-

benutzung des MB-D12 die Kontaktabdeckung

aufgesetzt werden.

• Wird ein Akkuhalter vom MB-D12 entfernt,

müssen die Batterien zur Vermeidung von

Kurzschlüssen, wie sie durch die Berührung mit

anderen Metallobjekten auftreten können, ent-

nommen oder der Halter bzw. die Abdeckung

ins Halterfach gelegt werden.

Gebrauchshinweise

• Die Zugriﬀslampe der Speicherkarte könnte

auﬂeuchten, wenn das MB-D12 an die Kamera

angebracht oder von der Kamera entfernt wird.

Dies stellt jedoch keine Fehlfunktion dar.

• Falls vom Multifunktionshandgriﬀ Rauch oder

ungewöhnliche Gerüche oder Geräusche aus-

gehen, sollten Sie das Gerät sofort außer Betrieb

nehmen. Nehmen Sie die Batterien bzw. Akkus

aus dem Multifunktionshandgriﬀ, und lassen Sie

ihn von Ihrem Fachhändler oder vom Nikon-

Kundendienst überprüfen.

• Das MB-D12 verfügt über keinen Ein-/Ausschal-

ter. Das Gerät wird über den Ein-/Ausschalter der

Kamera gesteuert.

Vielen Dank, dass Sie sich für den Kauf des Multi-

funktionshandgriﬀs MB-D12 entschieden haben.

Der MB-D12 kann mit allen digitalen Spiegelre-

ﬂexkameras von Nikon, die das MB-D12 als kom-

patibles Zubehörteil in der Bedienungsanleitung

der Kamera auﬀühren, verwendet werden. Der

MB-D12 nimmt einen Akku vom Typ EN-EL15

oder EN-EL18 oder acht Batterien der Größe AA

(Alkaline, Ni-MH oder Lithium) auf und ist mit

einem separaten Auslöser, einer AFON-Taste,

einem Multifunktionswähler und zwei Einstellrä-

dern ausgestattet, um Bilder im“Hochformat”auf-

zunehmen. Mit den Menüoptionen der Kamera

kann der Benutzer wählen, ob der Kameraakku

oder die Akkus bzw. Batterien im MB-D12 zuerst

verwendet werden sollen; lesen Sie hinsichtlich

weiterer Einzelheiten die Bedienungsanleitung

der Kamera.

Einführung MB-D12 und Zubehör

Der MB-D12 und das im Lieferumfang enthaltene Zubehör

Versichern Sie sich, dass die folgenden Bestandteile im Lieferumfang des MB-D12 enthalten sind (Akkus

und Batterien sind separat erhältlich).

Verwendung des optionalen Netzadapters EH-5a/

EH-5b und des Akkufacheinsatzes EP-5B

Der optionale Netzadapter EH-5a/EH-5b und der Ak-

kufacheinsatz EP-5B stellen eine zuverlässige Strom-

quelle beim Einsatz der Kamera über eine längere Be-

triebszeit dar. Um einen Netzadapter mit dem MB-D12

zu verwenden, schieben Sie den EP-5B in den Ak-

kuhalter MS-D12EN, wie auf Seite 6 beschrieben, und

schließen Sie dann den EH-5a/EH-5b wie in der dem

EP-5B beiliegenden Dokumentation beschrieben an.

Der MS-D12EN wird beim Versand in den MB-D12 eingelegt. Siehe hinsicht-

lich weiterer Informationen zum Abnehmen des Batteriehalters den Ab-

schnitt“Einsetzen von Akkus oder Batterien”.

MB-D12

• Benutzerhandbuch

(diese Anleitung)

• Garantie

Kontaktabe-

deckung

Halter MS-D12EN für

Akkus des Typs EN-EL15

Halter MS-D12 für

Mignonzellen

Haltertasche

Verwenden der optionalen Akkufachabdeckung BL-5

Eine Akkufachabdeckung

BL-5 (separat erhältlich) ist

erforderlich, wenn Akkus

vom Typ EN-EL18 verwen-

det werden. Akkufachabde-

ckung BL-5

Akkufachabde-

ckung BL-5

Komponenten des MB-D12 (Abbildung A)

qKontaktabdeckung

wHalter für die Abdeckung des Kamerakontakts

eAnschluss-/elektrische Kontakte

rAFON-Taste

tHinteres Einstellrad

yMultifunktionswähler

uAdapterrad

iAbdeckung des Akkufacheinsatzhalters

oBatteriefach Abdeckung

!0 Batteriefach

!1 Batteriefach Verriegelung

!2 Befestigungsschraube

!3 Auslöser

!4 Auslösesperre

!5 Vorderes Einstellrad

!6 Stativgewinde

!7 Halter MS-D12EN für Batterien des Typs

EN-EL15

!8 Kontakte für die Spannungsversorgung

!9 Kontakte für die Spannungsversorgung

(Akkuhalter MS-D12EN)

@0 Halter MS-D12 für Mignonzellen

@1 Kontakte für die Spannungsversorgung

(Batteriehalter MS-D12)

@2 Akkufachabdeckung BL-5 (separat erhältlich)

Auslöser, Multifunktionswähler, Einstellräder und AFON-Taste des MB-D12

Der MB-D12 verfügt über einen Auslöser (Abbildung A-

!3), einen Multifunktionswähler (Abbildung

A-y), ein hinteres Einstellrad (Abbildung A-

t), ein vorderes Einstellrad (Abbildung A-

!5) und eine

AFON-Taste (Abbildung A-

r). Verwenden Sie diese Funktionen, wenn Sie Aufnahmen im Hochformat

machen. Diese Bedienelemente haben die gleichen Funktionen wie die entsprechenden Bedienele-

mente der Kamera. Weitere Informationen ﬁnden Sie in der Bedienungsanleitung der Kamera.

Änderungen der Optionen

Mitteltaste

Multifunktionswähler

Einstellräder

, und

AF-ON-Taste des

MB-D12

im Menü der Individualfunktionen der Kamera (Gruppe f ) gelten auch für den Multifunktions-

wähler, die Einstellräder und die AFON-Taste am MB-D12.

Die Auslösesperre des MB-D12

Die Auslösesperre (Abbildung A-

!4) sperrt die

Steuerelemente am MB-D12, um eine unbeab-

sichtigte Benutzung zu verhindern. Lösen Sie die

Auslösesperre, wie rechts abgebildet, bevor Sie

diese Steuerelemente verwenden, um Fotogra-

ﬁen im Hochformat aufzunehmen.

Die Auslösesperre ist kein Ein-/Ausschalter. Ver-

wenden Sie den Ein-/Ausschalter der Kamera, um

diese ein- oder auszuschalten.

Verriegelt Entriegelt

Verwenden des Batterieteils

Anbringen des Multifunktionshandgriﬀs

Stellen Sie vor dem Anbringen des Batterieteils MB-D12 sicher, dass die Kamera ausgeschaltet ist und

sich die Auslösesperre (Abbildung A-!4) am Multifunktionshandgriﬀ in der Position Lbeﬁndet (die Ab-

bildungen zeigen die D800).

1Nehmen Sie die Kontaktabdeckung (Abbildung A- q) vom Akku ab.

2Die Kontakte für den MB-D12 beﬁnden sich am Boden der Kamera, an dem sie durch eine Kontaktab-

deckung geschützt werden. Nehmen Sie die Kontaktabdeckung wie in Abbildung B-

qdargestellt ab

und legen Sie sie in den Kontaktabdeckungshalter des MB-D12 (Abbildung B-

w).

3Positionieren Sie den MB-D12 so, dass seine Befestigungsschraube (Abbildung C-

w) am Stativge-

winde der Kamera (Abbildung C-

q) ausgerichtet ist, und ziehen Sie das Ansatzrad fest, indem Sie

es in die durch den LOCK-Pfeil (Abbildung D) dargestellte Richtung drehen. Der Akku muss vor dem

Anschließen des MB-D12 nicht aus der Kamera genommen werden. Bei den Standardeinstellungen

greift die Kamera erst dann auf den Kameraakku zu, wenn die Batterie im MB-D12 entladen ist. Mit

der Option

Akkureihenfolge

im Menü der Individualfunktionen der Kamera (Gruppe d) kann die

Reihenfolge geändert werden, in der die Akkus bzw. Batterien verwendet werden.

Denken Sie daran, die Kamera-Kontaktabdeckung in den Kontaktabdeckungshalter zu legen und die

Kontaktabdeckung des MB-D12 an einem sicheren Ort aufzubewahren, damit Sie sie nicht verlieren.

Automatik-Zwischenringe vom Typ PB-6D und PK-13 sind erforderlich, wenn das Balgengerät PB-6

mit dem MB-D12 verwendet wird.

Abnehmen des Multifunktionshandgriﬀs

Schalten Sie die Kamera aus, wenn Sie den

MB-D12 von der Kamera abnehmen wollen, und

stellen Sie die Auslösesperre des MB-D12 auf L,

lösen Sie anschließend das Adapterrad und neh-

men Sie das MB-D12 ab. Stellen Sie sicher, dass Sie

die Kontaktabdeckungen wieder auf die Kontakte

der Kamera und des MB-D12 setzen, wenn der

Akku nicht verwendet wird.

Einsetzen von Akkus oder Batterien

Der MB-D12 kann mit einem Lithium-Ionen-Akku vom Typ EN-EL15 oder EN-EL18 oder mit acht Batterien der Größe AA verwendet werden. Eine Akkufachabdeckung

vom Typ BL-5 (separat erhältlich) ist erforderlich, wenn ein Akku vom Typ EN-EL18 verwendet wird.

Stellen Sie vor dem Einlegen des Akkus oder der Batterien sicher, dass die Kamera ausgeschaltet ist und dass sich die Auslösesperre des MB-D12 in der L-Position beﬁndet.

1Drehen Sie die Batteriefach -Verriegelung des MB-D12 auf und nehmen Sie den Batteriehalter ab (Abbildung E).

2Bereiten Sie den Akku bzw. die Batterien wie unten beschrieben vor.

EN-EL15: Richten Sie die Vertiefungen des Akkus an den Ausbuchtungen des Halters MS-D12EN aus, und setzen Sie den Akku mit dem Pfeil (▲) in Richtung

der Kontakte für die Spannungsversorgung des Akkuhalters ein (Abbildung F-

q). Drücken Sie den Akku leicht nach unten und schieben Sie ihn in Pfeilrich-

tung, bis die Kontakte für die Spannungsversorgung einrasten (Abbildung F-w).

EN-EL18: Wenn die Akku-Entriegelung an der optionalen Akkufachabdeckung BL-5 so ausgerichtet ist, dass der Pfeil Ysichtbar ist, schieben Sie die Akku-

Entriegelung über den Pfeil (Abbildung G-q). Setzen Sie den Akku mit seinen zwei Ausbuchtungen in die passenden Fächer an der BL-5 (Abbildung G-w)

ein und überprüfen Sie, ob die Akku-Entriegelung so zur Seite geschoben wurde, dass der Pfeil sichtbar ist.

AA-Batterien: Setzen Sie acht Batterien der Größe AA in den Batteriehalter MS-D12 wie in Abbildung H abgebildet ein. Achten Sie darauf, dass die Batterien

richtig herum eingelegt werden.

3Schieben Sie den Akkuhalter in den

MB-D12

und verriegeln Sie die Akkufachabdeckung (Abbildung

. Vergewissern Sie sich, dass der Halter vollständig

eingeschoben ist, bevor Sie den Verschluss umdrehen.

4Schalten Sie die Kamera ein und überprüfen Sie die Batteriekapazität auf dem oberen Display oder im Sucher. Falls sich die Kamera nicht einschalten lässt,

überprüfen Sie, ob die Batterien bzw. der Akku korrekt eingelegt wurden.

Der Akkufacheinsatz EP-5B

Wenn Sie den Akkufacheinsatz EP-5B verwenden, schieben Sie ihn so in den Akkuhalter MS-D12EN, dass der Pfeil (▲) auf dem Einsatz in die Richtung der

Kontakte für die Spannungsversorgung weist. Drücken Sie den Einsatz leicht nach unten und schieben Sie ihn in Pfeilrichtung, bis die Kontakte einrasten
