Orbegozo CPW 04132 User manual

VENTILADOR DE TECHO CON WIFI - MANUAL DE INSTRUCCIONES
CEILING FAN WITH WIFI - INSTRUCTION MANUAL
VENTILATEUR DE PLAFOND AVEC WIFI - MANUEL D’INSTRUCTIONS
VENTILADOR DE TETO COM WIFI - MANUAL DE INSTRUÇÕES
CPW 04132
Sonifer, S.A. Avenida de Santiago, 86 30007 Murcia España
E-mail: [e-mail] / www.orbegozo.es
MADE IN P.R.C.
Lea atentamente este manual antes de utilizar este aparato y guárdelo para futuras consultas. Sólo
así podrá obtener los mejores resultados y la máxima seguridad de uso.
Read this manual carefully before running this appliance and save it for reference in order to obtain
the best results and ensure safe use.
Veuillez lire attentivement ce manuel avant d’utiliser cet appareil et conservez-le pour toute
consultation future. C’est la seule façon d’obtenir les meilleurs résultats et une sécurité optimale
d’utilisation.
Leia este manual cuidadosamente antes de utilizar este aparelho e guarde-o para consulta futura. Só
assim, poderá obter os melhores resultados e a máxima segurança na utilização.

CPW 04132
2
ESPAÑOL
INDICACIONES DE SEGURIDAD
GENERALES
1.Este aparato pueden utilizarlo niños con edad de 8
años y superior y personas con capacidades físicas,
sensoriales o mentales reducidas o falta de
experiencia y conocimiento, si se les ha dado la
supervisión o formación apropiadas respecto al
uso del aparato de una manera segura y
comprenden los peligros que implica. Los niños no
deben jugar con el aparato. La limpieza y el
mantenimiento a realizar por el usuario no deben
realizarlo los niños sin supervisión.
2.Se deberá supervisar a los niños para asegurarse
de que no juegan con este aparato.
3.Mantenga el aparato y su cable fuera del alcance
de los niños menores de 8 años.
4.PRECAUCIÓN: Para la seguridad de sus niños no
deje material de embalaje (bolsas de plástico,
cartón, polietileno etc.) a su alcance.
5.Si el cable de alimentación está dañado, debe ser
sustituido por el fabricante, el servicio técnico o
cualquier otro profesional cualificado.
6.No desconecte nunca tirando del cable.

CPW 04132
3
7.No lo ponga en funcionamiento si el cable o el
enchufe están dañados o si observa que el aparato
no funciona correctamente.
8.No manipule el aparato con las manos mojadas.
9.No sumergir el aparato en agua o cualquier otro
líquido.
10. Antes de su limpieza observe que el aparato está
desconectado.
11. El aparato debe instalarse de acuerdo con la
reglamentación nacional para instalaciones
eléctricas.
12. Este aparato es sólo para uso doméstico.
13. En caso de necesitar una copia del manual de
instrucciones, puede encontrarla en
www.orbegozo.com.
14. ADVERTENCIA: En caso de mala utilización,
existe riesgo de posibles heridas.
Otras precauciones específicas
1.Los medios de desconexión que deben ser
incorporados a la instalación fija, para su
desconexión omnipolar de la red de alimentación,
deben presentar una separación de contactos de
como mínimo de 3 mm en todos los polos.

CPW 04132
4
2.Asegure que el lugar de instalación deje libre la
rotación de la hélice del ventilador. La hélice debe
estar como mínimo a 2.30 m. por encima del
suelo una vez instalado.
3.Si va a instalar más de un ventilador asegúrese de
no mezclar las palas de las hélices de distintos
ventiladores, aunque sean del mismo modelo.
4.Antes de empezar a manipular la red eléctrica,
quite los fusibles o desconecte el interruptor
principal del suministro eléctrico.
5.Después de instalar el ventilador, asegúrese de
que todas las fijaciones estén correctas para evitar
la caída del ventilador.
6.Compruebe que el punto de fijación del aparato
sea capaz de soportar el peso del ventilador en
movimiento (mínimo 50Kg).

CPW 04132
5

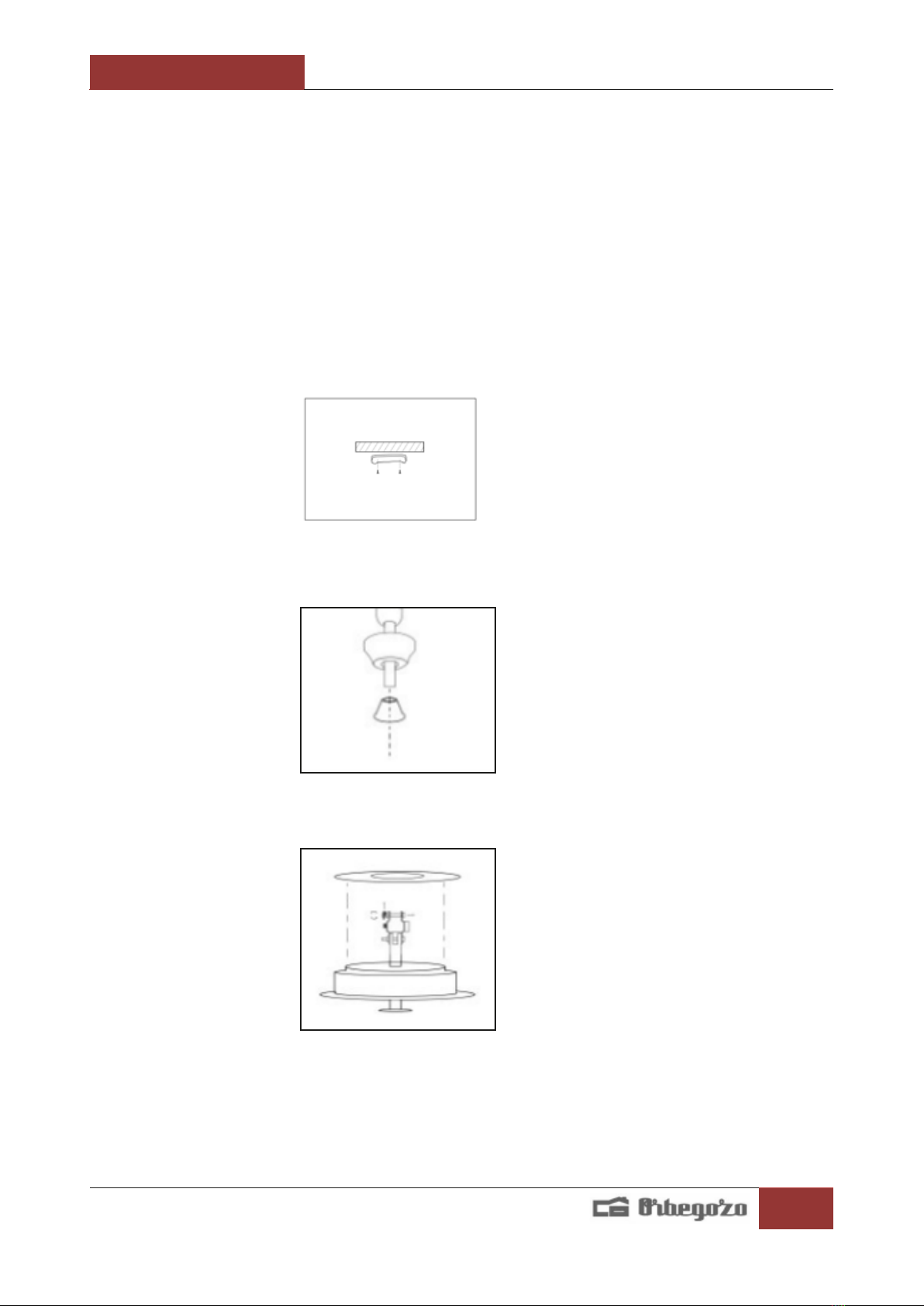

INSTALACIÓN DEL VENTILADOR
1. Colocar el soporte de techo con los dos tornillos y tacos (dependiendo del tipo de techo)
2. Pase la barra con soporte basculante por el hueco del embellecedor
3. Pase los cables de conexión por la barra y sujétela al motor mediante el pasador.
4. Acople el aro superior al motor. Atornille las aspas a la cabeza del motor
5. Instale el soporte de tulipa mediante los tornillos suministrados

CPW 04132
6
6. Fije el cable de luz mediante el conector.
Realice las conexiones eléctricas según el color de los cables. Use el gancho para poder colgar el
ventilador mientras instala las conexiones
7. Cuelgue el motor al techo para poder realizar el conexionado eléctrico y coloque el receptor
del mando. Utilice uno de los orificios de la cazoleta para colgar el ventilador en el gancho de la
placa de montaje. Esto le ayudará para conectar los cables eléctricos. Conecte los cables
siguiendo las instrucciones de cableado.
Haga encajar los agujeros de la cazoleta en el soporte de techo y atornillelos.
8. Acople la tulipa girando en sentido de las agujas del reloj

CPW 04132
7
Instalación del transmisor:
Si observa que al poner en funcionamiento el ventilador éste se mueve de manera
irregular, utilice el “kit de balanceo”
IMPORTANTE: Al realizar las conexiones, enrosque fuertemente los hilos de cobre de los
cables a la ficha del soporte del techo.
•Conecte el cable neutro del receptor (blanco) al neutro de la instalación eléctrica del
techo (azul)
•Conecte el cable del receptor negro junto con el cable negro o marrón a la fase de la
instalación eléctrica del techo.
•Conecte el cable de tierra del ventilador (verde y amarillo) al cable de tierra de la
instalación eléctrica del techo.
•Asegúrese de que todos los cables están tapados y no entran en contacto entre ellos
para así evitar el riesgo de descargas eléctricas
FUNCIONAMIENTO DEL VENTILADOR
-Seleccione la velocidad del ventilador presionando el botón de control de
velocidad en el mando a distancia: HI: velocidad alta MED: velocidad media LOW:
velocidad baja OFF: apagado
-El encendido o apagado de la luz se controla por medio del botón “ON/OFF” de
la luz (ENCENDIDO/APAGADO) del mando a distancia.
MANDO A DISTANCIA
Use el mando a distancia para cambiar la velocidad del ventilador y para apagar
o encender la luz y el ventilador.
Cambie las pilas deslizando en la dirección de la flecha la tapa del
compartimento de las pilas en el mando a distancia, ponga 2 pilas AAA (Nota: Las
pilas no están incluidas). Ponga la tapa al compartimento de las pilas.

CPW 04132
8
Asegúrese siempre de que el compartimento de las pilas ha quedado bien
cerrado.
No exponga el mando a distancia a luz solar directa
No intente recargar las pilas agotadas. Existen pilas especiales recargables, en
cuyo caso está claramente especificado.
No tire las pilas al fuego, existe riesgo de explosión.
FUNCIONAMIENTO DEL MANDO A DISTANCIA:
Oriente el mando a distancia hacia el sensor de infrarrojos para accionar el ventilador.
ALTA (high): acciona el ventilador a alta velocidad.
MEDIO (med): acciona el ventilador a velocidad media.
BAJA (low): acciona el ventilador a velocidad baja.
STOP (off): apaga el ventilador.
LUZ: on/off: Enciende o apaga la luz del ventilador.
1H, 2H, 4H: programa el funcionamiento del ventilador (pero
no de la luz)1 hora, 2 horas y 4 horas respectivamente. Para
ello, ponga en funcionamiento el ventilador y pulse uno de
estos 3 botones, y al cabo del tiempo seleccionado parará de
funcionar el ventilador (nota: la luz no se puede programar)
: mantener pulsado para activar el wifi.
El mando a distancia funciona con 2 pilas AAA 1.5V
MANTENIMIENTO
Para cambiar bombilla led
Contacte con el servicio técnico.
LIMPIEZA
Limpie con un trapo suave y seco. No utilice nunca estropajos, productos abrasivos o
limpiadores químicos.
Evite que la condensación entre en contacto con los componentes eléctricos.

CPW 04132
9
CONTROL WIFI:
La serie CPW de Orbegozo puede ser controlada mediante Wifi a través de nuestra ORBEGOZO APP,
disponible para su descarga en Google Play y en la App Store. Con ella, podrá acceder a todas las
funciones de su aparato desde su teléfono móvil de una manera sencilla e intuitiva.
Para revisar todas las características de este y cualquier otro aparato Orbegozo, así como para acceder a un
vídeo explicativo acerca de la configuración del ventilador con nuestra APP, acceda a www.orbegozo.com y
busque su modelo o escanee el siguiente código QR:
Información sobre cómo utilizar la aplicación
Este aparato le permite utilizar el aparato a través de su red WIFI doméstica. Un requisito previo es
una conexión WIFI permanente a su router y la aplicación gratuita “Orbegozo APP”.
Puesta en marcha a través de la aplicación
1. Instale la aplicación “Orbegozo APP”. Cree una cuenta de usuario.
2. Active la función WIFI en su móvil y conéctese a la red inalámbrica.
3. Mantenga pulsado el botón de activación del wifi
4. Entre en la aplicación y selecione “Añadir dispositivo”.
5. Seleccione el dispositivo en la lista o deje que la aplicación detecte el ventilador por si sola.
6. La aplicación se vinculará con el dispositivo y podrá controlarlo desde su móvil.

CPW 04132
10
Eliminación del electrodoméstico viejo.
En base a la Norma europea 2012/19/UE de Residuos deaparatos Eléctricos y
Electrónicos (RAEE), los electrodomésticos viejos no pueden ser arrojados en los
contenedores municipales habituales; tienen que ser recogidos selectivamente
para optimizar la recuperación y reciclado de los componentes y materiales que
los constituyen, y reducir el impacto en la salud humana y el medioambiente. El símbolo del
cubo de basura tachado se marca sobre todos los productos para recordar al consumidor la
obligación de separarlos para la recogida selectiva.
El consumidor debe contactar con la autoridad local o con el vendedor para informarse en
relación a la correcta eliminación de su electrodoméstico viejo.
DECLARACIÓN DE CONFORMIDAD:
Este dispositivo cumple con los requisitos de la Directiva de Baja Tensión 2014/35/EU y los
requisitos de la directiva de Compatibilidad Electromagnética 2014/30/EU.

CPW 04132
11
ENGLISH
SAFETY INSTRUCTIONS
Dear Customer, If you follow the recommendations
contained in this Instruction Manual, our appliance
will give you constant high performance and will
remain efficient for many years to come. Read the
operating instructions carefully before putting the
appliance into operation and keep the instructions
including the warranty, the receipt and, if possible,
the box with the internal packing. If you give this
device to other people, please also pass on the
operating instructions.
General Safety Instructions
1.This appliance can be used by children aged from
8 years and above and persons with reduced
physical, sensory or mental capabilities or lack of
experience and knowledge if they have been given
supervision or instruction concerning use of the
appliance in a safe way and understand the
hazards involved. Children must never play with
the appliance. Cleaning and user maintenance

CPW 04132
12
must never be carried out by children without
supervision.
2.Children should be supervised to ensure that they
do not play with the appliance.
3.Keep the appliance and the cable cord out of the
reach of children less than 8 years old.
4.WARNING: In order to ensure your children‘s
safety, please keep all packaging (plastic bags,
boxes, polystyrene etc.) out of their reach.
5.If the supply cord is damaged it must be repaired
by the Authorized Service Agent.
6.Never pull on the cord when unplugging.
7.Do not use the unit with a damaged cord or plug,
or if it is not working properly.
8.Do not handle the appliance with wet hands.
9.Never immerse the appliance in water or any other
liquid.
10. Make sure the appliance has been unplugged
before cleaning.
11. This appliance must be installed following the
national regulations for electrical installations.
12. This appliance is for household use only.
13. In case that you need a copy of the instruction
manual, you can find it in www.orbegozo.com.

CPW 04132
13
14. WARNING: In case of misuse, there is a risk of
possible injury.
Other specific safeguards
1.The method of disconnection from the mains
supply must incorporate a switch or isolator with
a minimum contact separation of 3 mm.on all
poles.
2.Make sure that when the fan is fitted in the
chosen position, there is no possibility of the
rotating blades coming into contact with any
object. Blades should be at least 2.30 m from floor
when fan is hung.
3.If you are installing more than one ceiling fan
make sure that you do not mix fan blade sets,
even though they are from the same ceiling fan
model.
4.Before beginning, disconnect power by removing
fuse or turning off circuit breaker.
5.Once fan installation is completed make sure that
all connections are secure to prevent fan from
falling.

CPW 04132
14
6.Check that the means of fitting the fan to the
ceiling is capable of supporting the weight of the
fan when in operation. (Minimum 50Kg.).
ASSEMBLE
To set up this ceiling fan, you must complete the following steps:
1. Fix the mounting bracket by screw.
2. Assemble the ball joint and down canopy on the down rod.
3. Assemble the up decorative base.

CPW 04132
15
4. The lead wire threaded the down rod and fix by screw.
5. Fix the blade and the connective patch in the down base of motor, and then fasten
the up decorative base and blade as well.
6. The lead wire of light thread to the lamp panel and fix.
7. Fix the lead wire by connector.

CPW 04132
16
8. The mounting bracket hook needs to fix the hole of ball joint well, and then assemble
the wire.
9. The hole between mounting bracket and ball joint must be aligned and fix by screw,
then rotate the canopy to lock.
10. Fix the lampshade.

CPW 04132
17
INSTALLING THE REMOTE CONTROL
RECEIVER
OPERATING THE FAN
- Select the fan speed by pressing the speed control button on the remote control
transmitter :
HI: High Speed MED : Medium Speed LOW : Low Speed OFF : Off
- Cold weather: Push the switch ‘UP’ so that the blades will bring the warm air trapped
near the ceiling fan to move downwards throughout the room.
- Hot weather: Push switch ‘DOWN’ so that the blades will create a breeze and circulate
the air to the room.
- Pressing the ‘ON/OFF’ light button on the remote control transmitter can control the
turning on or off of the light.
REMOTE CONTROL
-Use the remote control transmitter to change the speed of the fan and to switch
the light and fan on or off.
-Replace the batteries by sliding the battery compartment cover on the remote
control transmitter in the direction of the arrow, fit 2 x AAA battery
(Note : Batteries NOT included).Re-assemble the battery compartment cover.
-Always ensure the battery compartment cover is closed properly.
-Don’t expose the remote control to direct sunlight.
-Don’t attempt to recharge expired batteries. There are special rechargeable
batteries, which are clearly marked with.
-Don’t dispose of batteries in fire to avoid explosion.

CPW 04132
18
REMOTE CONTROLLER OPERATION:
Point the remote at the infrared sensor to power the fan.
HIGH: Drives the fan at high speed.
MEDIUM (med): activates the fan at medium speed.
LOW (low): activates the fan at low speed.
STOP (off): turns off the fan.
LIGHT: on/off: Turns the fan light on or off.
1H, 2H, 4H: programs the operation of the fan (but not the light)
for 1 hour, 2 hours and 4 hours respectively. To do this, start the
fan and press one of these 3 buttons, and after the selected
time the fan will stop working (note: the light cannot be
programmed)
:Long press to activate Wi-Fi.
Battery: 2 x AAA 1.5V
MAINTENANCE
How to replace a led light
Please contact with you technical service.
CLEANING
Clean with a soft, dry cloth. Never use scouring pads, abrasive or chemical cleaners. Do
not
allow condensation to come in contact with the electrical components.

CPW 04132
19
CONTROL WIFI:
The Orbegozo CPW series can be controlled via Wi-Fi through our ORBEGOZO APP, available for
download on Google Play and the App Store. With it, you can access all the functions of your device
from your mobile phone in a simple and intuitive way.
To review all the features of this and any other Orbegozo device, as well as to access an explanatory
video about configuring the fan with our APP, go to www.orbegozo.com and search for your model or
scan the following QR code:
Information on how to use the application
This device allows you to use the device through your home WIFI network. A prerequisite is a
permanent WIFI connection to your router and the free application "Orbegozo APP".
Commissioning via app
1. Install the “Orbegozo APP” application. Create a user account.
2. Activate the WIFI function on your mobile and connect to the wireless network.
3. Long press the wifi activation button
4. Enter the app and select “Add device”.
5. Select the device in the list or let the app detect the fan by itself.
6. The application will be linked with the device and you can control it from your mobile.

CPW 04132
20
Disposal of old electrical appliances.
The European directive 2012/19/UE on Waste Electrical and Electronic Equipment
(WEEE), requires that old household electrical appliances must not be disposed of
in the normal unsorted municipal waste stream. Old appliances must be collected
separately in order to optimize the recovery and recycling of the materials they
contain, and reduce the impact on human health and the environment. The crossed out
“wheeled bin” symbol on the product reminds you of your obligation, that when you dispose of
the appliance, it must be separately collected. Consumers should contact their local authority or
retailer for information concerning the correct disposal of their old appliance.
DECLARATION OF CONFORMITY:
This device complies with the requirements of the Low Voltage Directive 2014/35/EU and
the requirements of the EMC directive 2014/30/EU.
