4
Bei Rechtsanschluss ist die komplette Regelstation
vertikal zu drehen. Anschließend ist die Pumpe zu
schwenken, damit der Motor nach vorne steht. Die
Überwurfmuttern an der Pumpe lösen. Die Pumpe um
180° schwenken und die Überwurfmuttern wieder fest
anziehen.
Die Regelstation an den Edelstahlverteiler fest an-
schrauben. Bei den Verteilern mit 2 und 3 Heizkreis-
anschlüssen als zweite Halterung die der Regelgruppe
beigefügte Halterung montieren (siehe Abb. 5.1 und
Teil 4, Abb.6.1).
Zum Einbau der Regelstation in einen Einbauschrank
bitte Abschnitt 4.2 Abessungen/Anschlussmaße be-
achten.
Zur Montage des Stellantriebes (Teil 3, Abb. 6.1) am
Dreiwegeventil die Bauschutzkappe entfernen. An-
schließend ist der elektromotorische Stellantrieb mit
dem Winkeladapter (Teil 2, Abb. 6.1) an das Dreiwe-
geventil zu montieren. Der Gewindeanschluss des
Adapters sollte dabei nach vorne stehen.
Den Rohranlegeregler (Teil 6, Abb. 6.1) mittels des
elastischen Spannbandes (Teil 7, Abb. 6.1) am Ge-
häuse des Vorlaufes befestigen. Der Einstellwert des
Rohranlegereglers ist ca. 5K über den Sollwert der
maximalen Vorlauftemperatur einzustellen.
Durch einstecken des Pumpensteckers in die Pumpe
erfolgt, über die vormontierte Verdrahtung, die Verbin-
dung zum Anlegeregler.
Zur Montage des Heizkreisreglers innerhalb des Ein-
bauschrankes ist das Halteblech (Teil 9, Abb. 6.1) zu
verwenden. Dazu den Regler von oben in den Haken
des Haltebleches einhängen und den Regler mit den
beiliegenden Schrauben von hinten an dem Halteblech
befestigen. Anschließen das Halteblech mit dem Reg-
ler an der Rückwand des Einbauschrankes befesti-
gen.
Abb. 6.3 zeigt eine Übersicht über den Anschluss der
einzelnen Komponenten mit dem Heizkreisregler
(Schema: ein gemischter Heizkreis)
– Vor jedem Eingriff in die Regelstation muss die
Versorgungsspannung abgeschaltet werden.
– Der elektrische Anschluss erfolgt entsprechend
der Bedienungsanleitung des Stellantriebes und
des Heizkreisreglers.
– Die Einbauanleitungen der elektrischen Kom-
ponenten (Stellantriebe, Außenfühler, Heizkreis-
regler, Pumpe) sind unbedingt zu beachten.
!Warnhinweise unter Abschnitt 2 (Sicherheits-
hinweise) beachten!
– Bei der Montage dürfen keine Fette oder Öle
verwendet werden, da diese die Dichtungen zer-
stören können. Schmutzpartikel sowie Fett- und
Ölreste sind ggf. aus den Zuleitungen herauszu-
spülen.
– Bei der Auswahl des Betriebsmediums ist der
allgemeine Stand der Technik zu beachten (z. B.
VDI 2035).
– Gegen äußere Gewalt (z. B. Schlag, Stoß, Vibra-
tion) schützen.
Nach der Montage sind alle Montagestellen auf
Dichtheit zu überprüfen.
7 Betrieb
7.1 Entlüftung der Anlage
Vor der Inbetriebnahme muss die Anlage aufgefüllt
und entlüftet werden. Dabei sind die zulässigen Be-
triebsdrücke zu berücksichtigen.
7.2 Korrekturfaktoren für Wasser-Glykol-Gemische
Die Korrekturfaktoren der Frostschutzmittelhersteller
müssen bei der Durchflusseinstellung berücksichtigt
werden.
8 Zubehör
– 1151098 „Regtronic EM-B“ Erweiterungsmodul zur
Erweiterung des Heizkreisreglers „Regtronic RH-B“
um 6 Sensoreingänge und 5 Relaisausgänge.
– 1152095 Raumtemperaturfühler PT 1000
– 1152096 Fernversteller mit Raumtemperaturfühler
PT 1000 zur komfortablen Einstellung der Heizkurve
des Reglers vom Wohnraum aus.
Zur Absperrung von Vor- und Rücklauf können die
Oventrop Kugelhähne:
– 1406383 DN 20 G3⁄4IG x G1 AG
– 1406384 DN 25 G1 IG x G1 AG
an die Regelstation montiert werden.
Das Zubehörsortiment finden Sie im Katalog.
9 Wartung und Pflege
Die Armatur ist wartungsfrei.
10 Gewährleistung
Es gelten die zum Zeitpunkt der Lieferung gültigen
Gewährleistungsbedingungen von Oventrop.
GEFAHR
!
V RSICHT
!

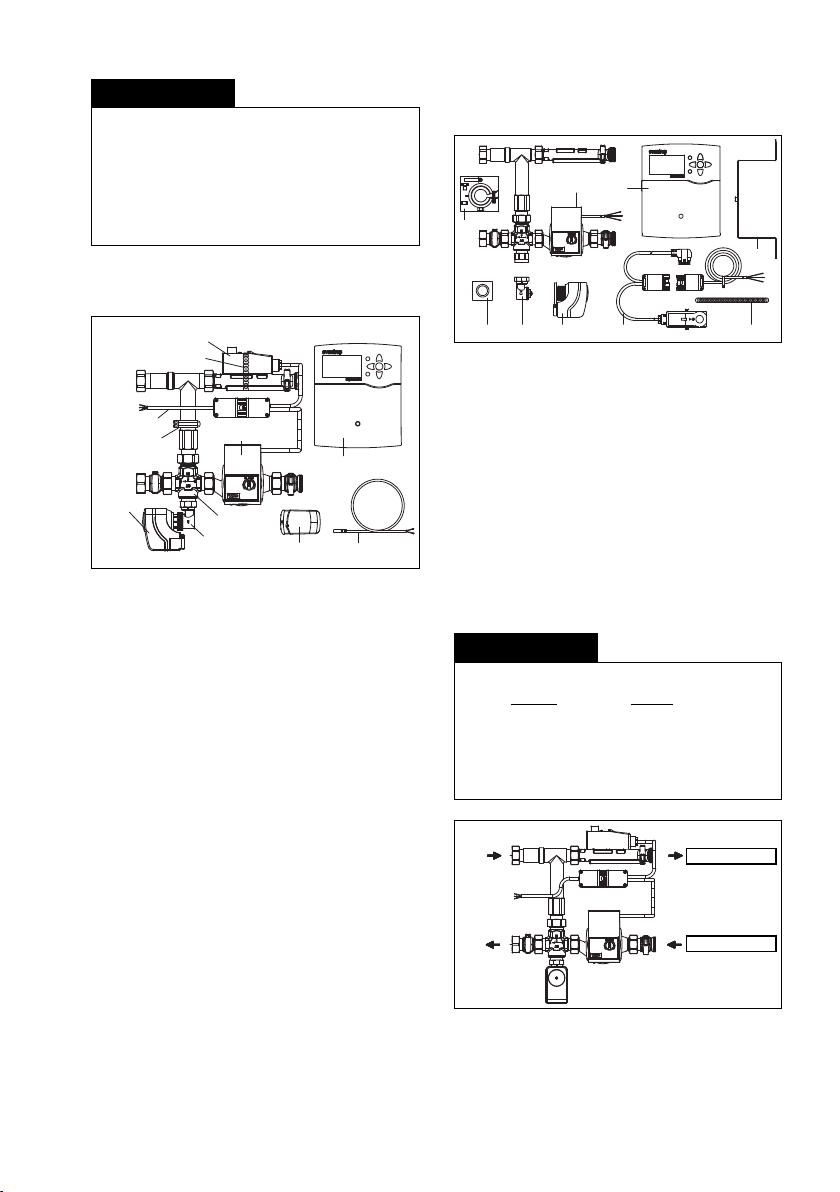

Abb. 6.3 Anschlussübersicht der Komponenten (ein ge-
mischter Heizkreis)
2
1
3
6
5
4
1=„Regtronic RH-B“ Heizkreisregler
S1 = Vorlauffühler gemischter Heizkreis (3)
S2 = Außenfühler AF (2)
R2/R3 = Stellmotor Mischer (4)
R1 = Pumpe gemischter Heizkreis (5)
6=„Regufloor HW“
(beinhaltet „Regtronic RH-B“)
