P.Lindberg 9036627 User manual

18-09-2019
9036627/9051508
DK/N: Højtryksrenser/høytrykkspyler
S: Högtryckstvätt
D: Hochdruckreiniger
GB: High-Pressure Cleaner
6,5 HP
www.p-lindberg.dk
www.p-lindberg.no
www.p-lindberg.se
www.p-lindberg.de
Original
Manual
DK
S
D
GB

Kontakt Danmark:
P. Lindberg A/S
Sdr. Ringvej 1
6600 Vejen
Tlf. 70 21 26 26
Fax [phone]
[e-mail]
www.p-lindberg.dk
Kontakt Norge:
P. Lindberg
Doneheia 62
4516 Mandal
Telefon: [phone]
[e-mail]
www.p-lindberg.no
Kontakt Sverige:
P. Lindberg Sverigefilial
Myrangatan 4
745 37 Enköping
Tel. [phone]
[e-mail]
www.p-lindberg.se
Kontakt Deutschland:
P. Lindberg GmbH
Flensburger Straße 3
24969 Großenwiehe
Tel: 04604 – 9888 975
Fax: 04604 – 9888 974
[e-mail]
www.p-lindberg.de

1 MAN 9036627_9050108 DK V5
P. Lindberg A/S Sdr. Ringvej 1 www.p-lindberg.dk
Tlf: 70212626 DK6600 Vejen e-mail: [e-mail]
Højtryksrenser benzin 6.5HK
Varenr. 9036627/9050108
Beskrivelse:
Mobil 170 bars højtryksrenser. Komplet med pistol, lanse, dyser, højtryksslange og
kemikalieudstyr. Monteret med 6.5HK benzinmotor med rekylstart.
Tilsigtet brug: Må kun anvende som beskrevet i denne brugsanvisning – al anden
anvendelse betragtes som forkert.
Indhold
Sikkerhed ...........................................................................................................................................2
Teknisk data ......................................................................................................................................3
Komponentoversigt.........................................................................................................................3
Opstart ...............................................................................................................................................4
Dyser...................................................................................................................................................5
Vedligehold........................................................................................................................................5
Opbevaring........................................................................................................................................5
EU overensstemmelseserklæring.................................................................................................6
DK
Original
Brugsanvisning

2 MAN 9036627_9050108 DK V5
P. Lindberg A/S Sdr. Ringvej 1 www.p-lindberg.dk
Tlf: 70212626 DK6600 Vejen e-mail: [e-mail]
Sikkerhed
•Læs og forstå instruktionsbogen inden højtryksrenseren tages i brug.
•Stands altid maskinen og afmonter tændrørshætten, før der foretages nogen
form for vedligeholdelse eller reparation.
•Ret aldrig højtryksstrålen direkte mod mennesker eller dyr.
•Ret aldrig højtryksstrålen direkte mod elektriske installationer eller maskinen
selv.
•Brug altid sikkerhedsbriller, da højtryksstrålen kan tilbagesende partikler med
høj fart.
•Hold godt fast i pistol og lanse med begge hænder, når maskinen er i brug. Vær
opmærksom på tilbagestødskræfter.
•Højtryksrenseren må kun bruges udendørs, da udstødningsgasserne er farlige
ved indånding.
•Tag aldrig maskinen i brug uden vandtilførsel. Vandmangel, selv i kort tid,
medfører alvorlig beskadigelse af pumpemanchetterne.
•Brug ikke højtryksslangen til at trække maskinen med.
•Stop straks maskinen, hvis lynkobling eller højtryksslange bliver beskadiget.
•Maskinen må kun betjenes af personer over 18 år.
•Lad aldrig højtryksrenseren stå stand by i mere end to minutter ad gangen.
Overophedning af pumpen vil kunne beskadige pumpen.
•Højtryksrenseren er konstrueret til at rensning med koldt vand. Tilslut aldrig
varmt vand.

3 MAN 9036627_9050108 DK V5
P. Lindberg A/S Sdr. Ringvej 1 www.p-lindberg.dk
Tlf: 70212626 DK6600 Vejen e-mail: [e-mail]
Teknisk data
Max. motor omdr.
3400 omdr./min.
Motorstørrelse 6,5 Hk
Motorolie
10W-30 / 10W-40 / 15W-40
Motorolie mængde
0,6l.
Startsystem
Rekylstart
Max. pumpetryk
170 bar
Vandmængde
9,9 l./min.
Pumpeolie 10W-30 / 10W-40 / 15W-40
Pumpeolie mængde
0,1l.
Vandtilslutningsslange størrelse
Min. ½”
Vandtilslutningsslange længde
Max. 15 m
Vandtilslutning mængde
Min. 20 l./min.
Vandtilslutning tryk
Min. 1,4 bar
Komponentoversigt
1
Dyser
5
Pistolhåndtag
2
Motor
6
Højtryksslange
3
Vogn med 2 hjul
7
Vandtilslutningsslange
4
Lanse
8
Pumpe
1
2
3
4
5
6
7
8

4 MAN 9036627_9050108 DK V5
P. Lindberg A/S Sdr. Ringvej 1 www.p-lindberg.dk
Tlf: 70212626 DK6600 Vejen e-mail: [e-mail]
Opstart
•Påfyld motorolie på motoren.
•Påfyld benzin på motor. Undgå overfyldning.
•Transportproppen på pumpe udskiftes med medfølgende oliepind / låg.
•Tjek oliemængde på pumpen.
•Tilslut højtryksslangen på pumpens afgangsstuds.
•Tilslut pistol, lanse og valgfri dyse til højtryksslangen.
•Tilslut vandtilførsel til pumpens indgangsstuds.
•Start motoren.
•Reguler arbejdstryk på regulatoren på pumpen.
Vigtigt:
Sørg altid for at der er tilsluttet vand til renseren inden motoren startes. Vandmangel selv i
kortere tid, kan medføre alvorlig beskadigelse af pumpemanchetterne.
Ved arbejdspauser på mere end 2 minutter standses motoren.
Generelt:
Motoren er forsynet med en olieniveauføler. Motoren kan ikke starte / køre hvis der
er for lidt olie på.
Hvis der skal tilsættes kemikalier, sættes sugeslangen fra injektor og ned i dunk. Der
skiftes til lavtryksdyse da injektor kun virker ved lavtryk. Blandingsforholdet er 7 til 1.
Sørg for at køre rigeligt med rent vand igennem sugeslange, injektor og resten af
højtrykssiden efter brug.
Pumpen er forsynet med en sikkerhedsventil, til at beskytte maskinen.
Injektor
Afgangsstuds
Indgangsstuds
Indgangsfilter
Regulator
Oliepind / oliepåfyldning
Oliebundprop
Sikkerhedsventil

5 MAN 9036627_9050108 DK V5
P. Lindberg A/S Sdr. Ringvej 1 www.p-lindberg.dk
Tlf: 70212626 DK6600 Vejen e-mail: [e-mail]

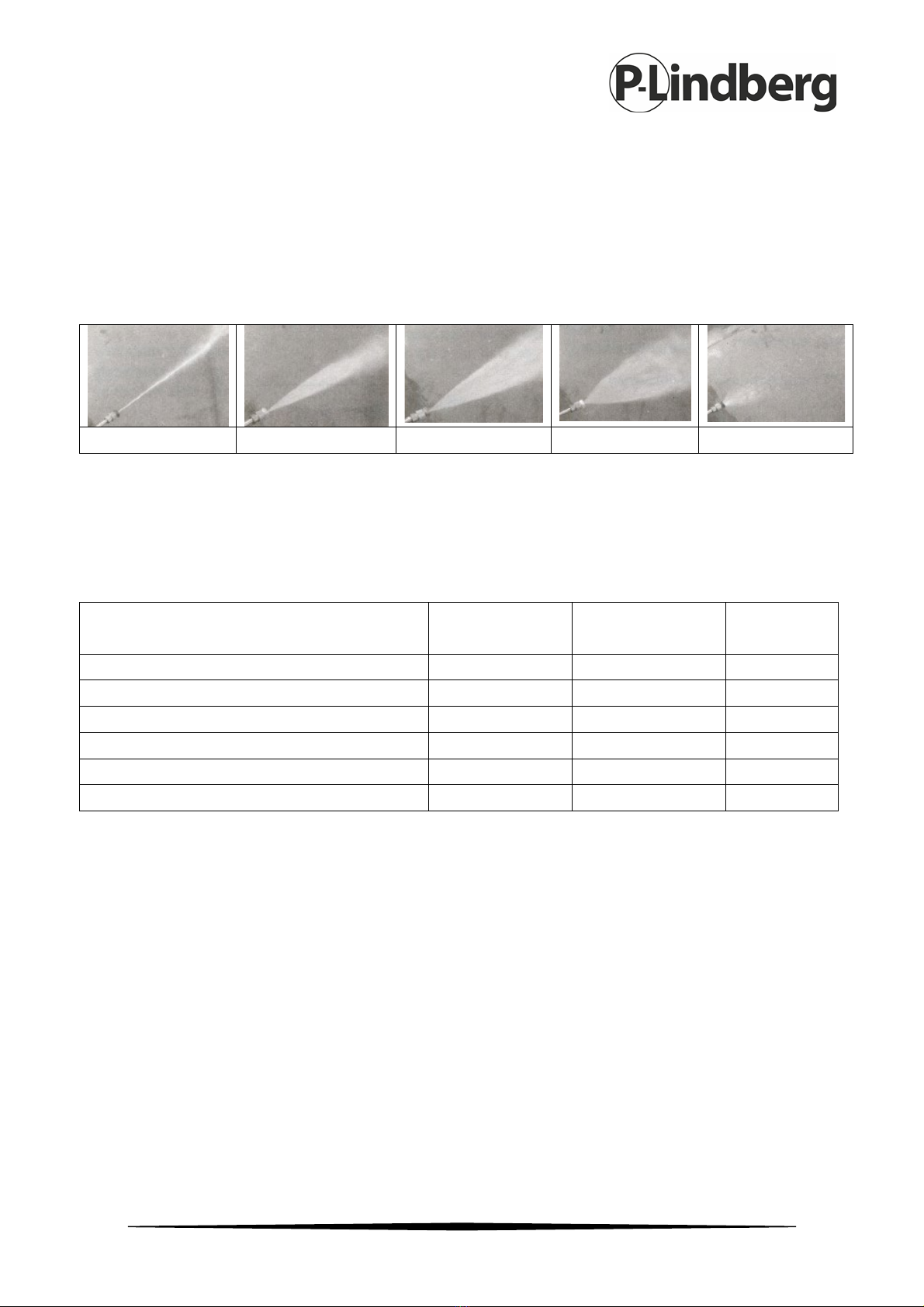

Dyser
Maskinen leveres med 5 forskellige dyser. 4 højtryksdyser med forskellige
spredevinkler, 0○, 15○, 25○, og 40○. Desuden er der en lavtryksdyse. Alle dyserne er
monteret med lynkobling så de er hurtige at skifte.
0odyse
15odyse
25odyse
40odyse
lavtryksdyse
Stands altid motoren før der skiftes dyser.
Vær sikker på at lynkoblingen er låst inden opstart.
Vedligehold
Ved hvert
brug
6mdr. eller
100t.
1 år / 500t.
Kontrol motorolie X
Motorolie skift (første gang efter 20t.)
X
Kontrol af luftfilter
X
Kontrol af pumpeolie
X
Pumpeolie skift (første gang efter 50t.)
X
Kontrol af indgangsfilter
X
Opbevaring
Højtryksrenseren opbevares så vidt muligt i et tørt og frostsikret lokale.
Hvis højtryksrenseren opbevares hvor der er risiko for frost, køres frostvæske
gennem maskinen inden den henstilles.

6 MAN 9036627_9050108 DK V5
P. Lindberg A/S Sdr. Ringvej 1 www.p-lindberg.dk
Tlf: 70212626 DK6600 Vejen e-mail: [e-mail]

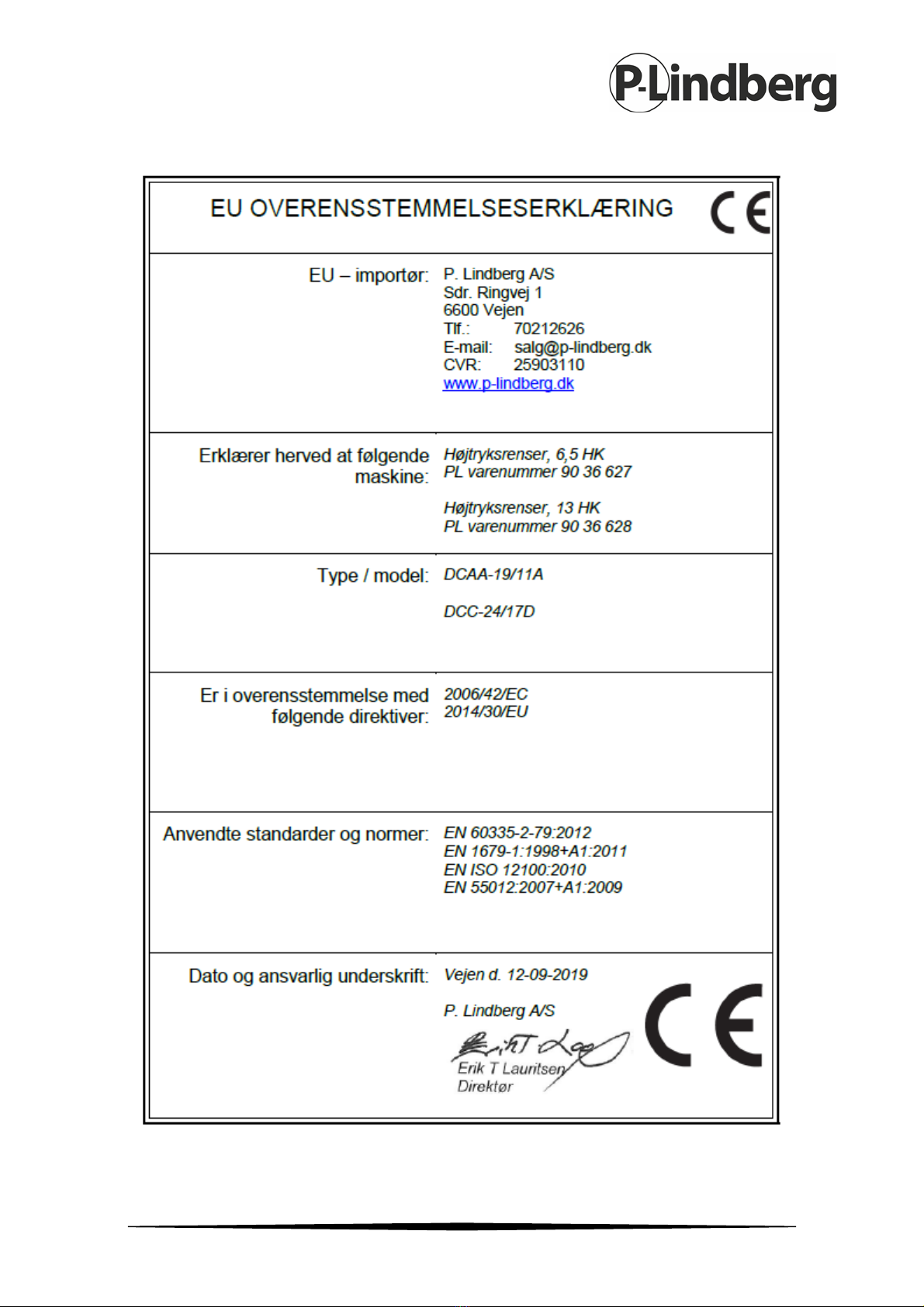

EU overensstemmelseserklæring
Vi forbeholder os ret til uden foregående varsel at ændre de tekniske parametre og specifikationer for dette produkt.

1 MAN 9036627_9050108 SE V2
P. Lindberg Myrangatan 4 www.p-lindberg.se
Tel: [phone] Enköping e-mail: [e-mail]
Högtryckstvätt, bensin 6,5 hk
Art. 9036627/9050108
Beskrivning:
Mobil 170 bars högtryckstvätt. Komplett med pistol, lans, munstycken, högtrycksslang
och kemikalieutrustning. Utrustad med 6,5 hk bensinmotor med rekylstart.
Avsedd användning: Får bara användas som denna bruksanvisning anger – all annan
användning anses felaktig.
Innehåll
Säkerhet .............................................................................................................................................2
Tekniska data ....................................................................................................................................3
Komponentöversikt.........................................................................................................................3
Uppstart .............................................................................................................................................4
Munstycken .......................................................................................................................................5
Underhåll ...........................................................................................................................................5
Förvaring............................................................................................................................................5
EU-försäkran om överensstämmelse..........................................................................................6
S
Original
Bruksanvisning

2 MAN 9036627_9050108 SE V2
P. Lindberg Myrangatan 4 www.p-lindberg.se
Tel: [phone] Enköping e-mail: [e-mail]
Säkerhet
•Läs och förstå hela bruksanvisningen innan högtryckstvätten tas i drift.
•Stäng alltid av maskinen och ta bort tändstiftshatten innan du utför någon form
av underhåll eller reparation.
•Rikta aldrig strålen direkt mot människor eller djur.
•Rikta aldrig strålen direkt mot elektriska installationer eller mot maskinen själv.
•Använd alltid skyddsglasögon, eftersom strålen kan slunga iväg partiklar med
hög hastighet.
•Håll fast i pistolen och lansen ordentligt med båda händerna när maskinen är i
drift. Var uppmärksam på rekylkrafter.
•Högtryckstvätten får endast användas utomhus eftersom avgaserna är farliga
vid inandning.
•Använd aldrig maskinen utan vattentillförsel. Brist på vatten, även under en
kort tid, leder till allvarliga skador på pumpmanschetterna.
•Använd inte högtrycksslangen för att dra maskinen.
•Stanna maskinen omedelbart om snabbkopplingen eller högtrycksslangen
skadas.
•Maskinen får endast användas av personer över 18 år.
•Låt aldrig högtryckstvätten stå i standby-läge i mer än två minuter åt gången.
Överhettning av pumpen kommer att skada pumpen.
•Högtryckstvätten är utformad för att rengöra med kallt vatten. Anslut aldrig
varmvatten.

3 MAN 9036627_9050108 SE V2
P. Lindberg Myrangatan 4 www.p-lindberg.se
Tel: [phone] Enköping e-mail: [e-mail]
Tekniska data
Max. motorvarv
3400 varv/min.
Motorstorlek
6,5 hk
Motorolja 10W-30/10W-40/15W-40
Motorolja volym
0,6 liter.
Startsystem
Rekylstart
Max. pumptryck
170 bar
Vattenflöde
9,9 liter/min.
Pumpolja
10W-30/10W-40/15W-40
Pumpolja volym 0,1 liter
Vattenanslutningsslang storlek
Min. ½"
Vattenanslutningsslang längd
Max. 15 m
Vattenanslutningsslang volym
Min. 20 liter/min.
Vattenanslutning tryck
Min. 1,4 bar

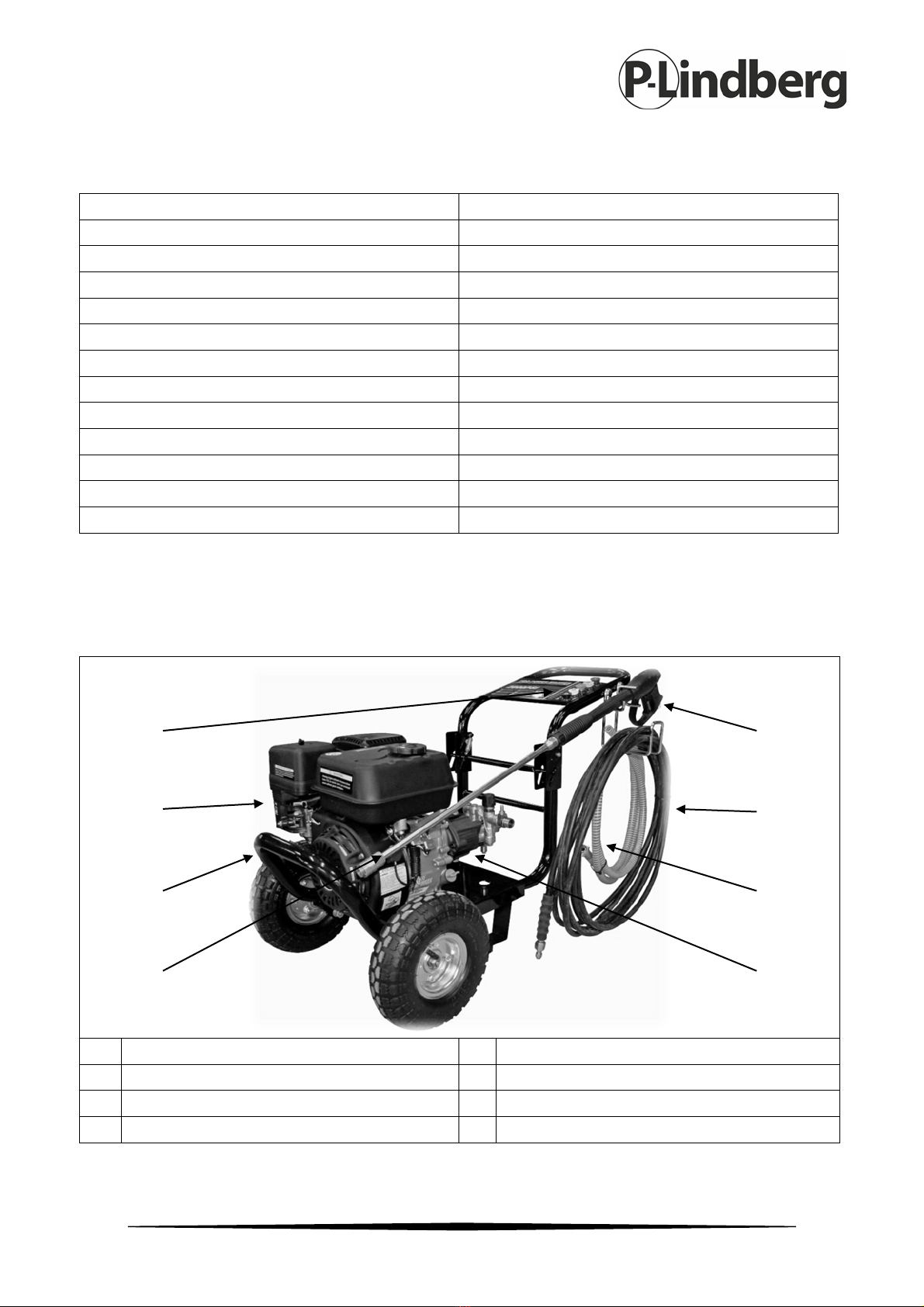

Komponentöversikt
1
Munstycken
5
Pistolhandtag
2
Motor
6
Högtrycksslang
3
Vagn med 2 hjul
7
Vattenanslutningsslang
4
Lans
8
Pump
1
2
3
4
5
6
7
8

4 MAN 9036627_9050108 SE V2
P. Lindberg Myrangatan 4 www.p-lindberg.se
Tel: [phone] Enköping e-mail: [e-mail]
Uppstart
•Fyll på motorolja i motorn.
•Fyll på bensin i motorn. Undvik överfyllning.
•Transportpluggen på pumpen byts ut med medföljande oljemätsticka/lock.
•Kontrollera oljenivån i pumpen.
•Anslut högtrycksslangen till pumpens utloppsanslutning.
•Anslut pistol, lans och valfritt munstycke till högtrycksslangen.
•Anslut vattentillförseln till pumpens vatteninlopp.
•Starta motorn.
•Justera arbetstrycket på regulatorn på pumpen.
Viktigt:
Se alltid till att det är anslutet vatten till högtryckstvätten innan motorn startas. Brist på
vatten, även under en kort tid, kan leda till allvarliga skador på pumpmanschetterna.
Vid arbetspauser på mer än 2 minuter stannas motorn.
Allmänt:
Motorn är utrustad med en oljevakt. Motorn kan inte starta/köra om det är för lite olja
påfyllt.
Om kemikalier ska tillsättas ansluts en sugslang till injektorn och leds ned i en dunk.
Byt till lågtrycksmunstycke då injektorn endast arbetar vid lågt tryck.
Blandningsförhållandet är 7 till 1. Var noga med att köra rikligt med rent vatten
genom sugslangen, injektorn och resten av högtryckssidan efter användning.
Pumpen är utrustad med en säkerhetsventil för att skydda maskinen.
Injektor
Anslutning utlopp
Vatteninlopp
Inloppsfilter
Regulator
Oljemätsticka /
oljepåfyllning
Oljeavtappningsplugg
Säkerhetsventil

5 MAN 9036627_9050108 SE V2
P. Lindberg Myrangatan 4 www.p-lindberg.se
Tel: [phone] Enköping e-mail: [e-mail]

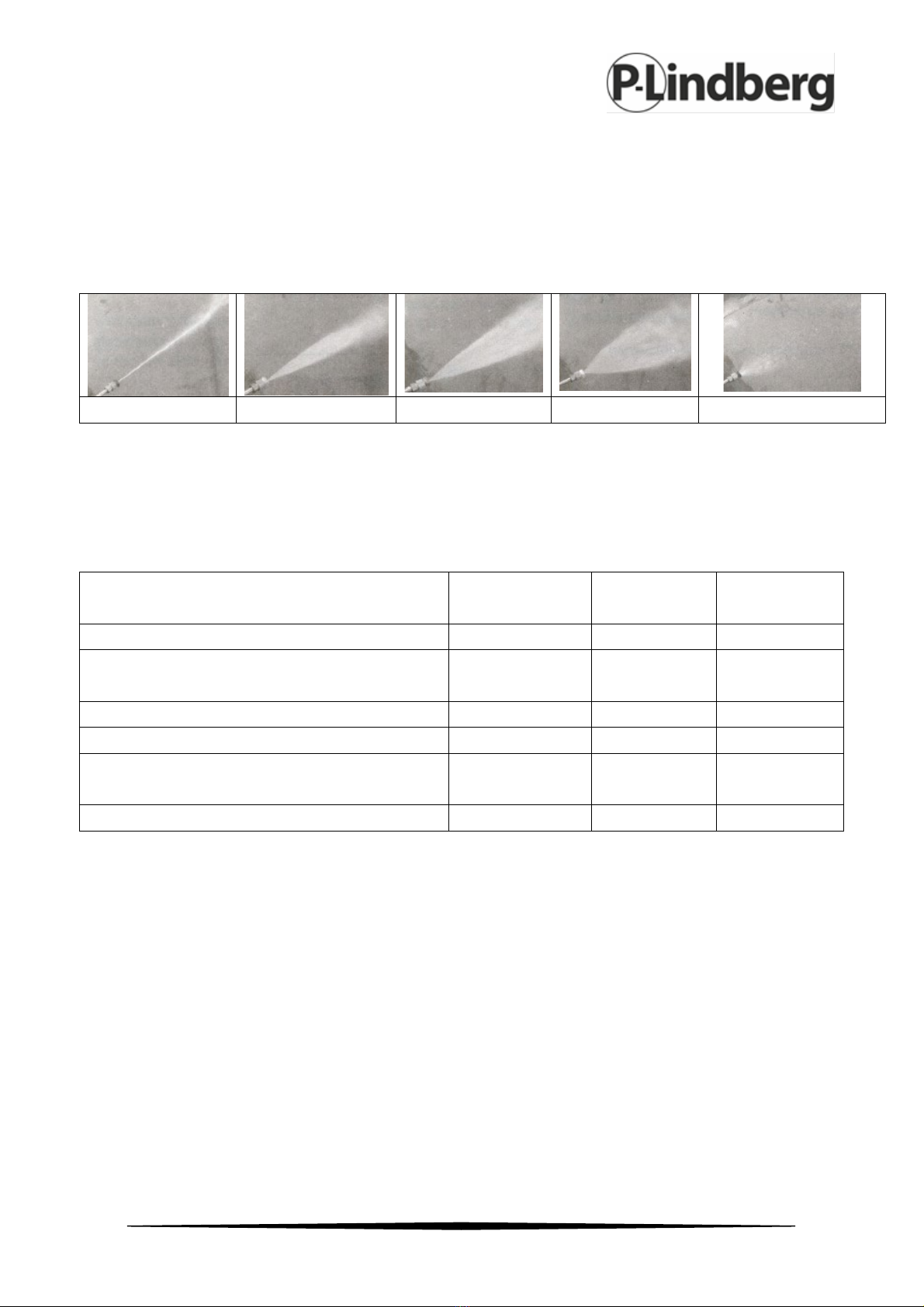

Munstycken
Maskinen levereras med 5 olika munstycken. 4 högtrycksmunstycken med olika
spridningsvinklar: 0○, 15○, 25○och 40○. Dessutom finns det ett lågtrycksmunstycke. Alla
munstyckena är försedda med snabbkoppling så att de är lätta att byta.
0omunstycke
15omunstycke
25omunstycke
40omunstycke
lågtrycksmunstycke
Stäng alltid av motorn när du ska byta munstycke.
Kontrollera att snabbkopplingen är låst före start.
Underhåll
Vid varje
användning
6 mån. eller
100 tim.
1 år/500 tim.
Kontroll av motorolja
X
Byt motorolja (första gången
efter 20 tim.)
X
Kontroll av luftfilter
X
Kontroll av pumpolja
X
Byt pumpolja (första gången efter
50 tim.)
X
Kontroll av inloppsfilter
X
Förvaring
Högtryckstvätten ska så långt som möjligt förvaras på en torr och frostsäker plats.
Om högtryckstvätten förvaras där det finns risk för frost ska det köras
frostskyddsmedel genom maskinen innan den ställs undan.

6 MAN 9036627_9050108 SE V2
P. Lindberg Myrangatan 4 www.p-lindberg.se
Tel: [phone] Enköping e-mail: [e-mail]
EU-försäkran om överensstämmelse
Vi förbehåller oss rätten att ändra produktens tekniska parametrar och specifikationer utan föregående meddelande.

1 MAN 9036627_9050108 DE V1
P. Lindberg GmbH Flensburger Str. 3 www.p-lindberg.de
Tel. [phone] D-24969 Großenwiehe E-mail: [e-mail]
Hochdruckreiniger, Benzin, 6,5 PS
Artikelnr. 9036627/9050108
Beschreibung:
Mobiler 170-bar-Hochdruckreiniger. Komplett mit Pistole, Lanze, Düsen,
Hochdruckschlauch und Chemikalienset. Ausgestattet mit 6,5-PS-Benzinmotor mit
Zugstarter.
Zweckmäßige Verwendung: Darf ausschließlich wie in dieser Betriebsanleitung
beschrieben verwendet werden. Jegliche andere Art der Verwendung wird als falsch
angesehen.
Inhalt
Sicherheit ...........................................................................................................................................2
Technische Daten.............................................................................................................................3
Komponentenübersicht .................................................................................................................3
Inbetriebnahme................................................................................................................................4
Düsen..................................................................................................................................................5
Wartung..............................................................................................................................................5
Lagerung ............................................................................................................................................5
EU-Konformitätserklärung.............................................................................................................6
D
Original
Bedienungsanleitung

2 MAN 9036627_9050108 DE V1
P. Lindberg GmbH Flensburger Str. 3 www.p-lindberg.de
Tel. [phone] D-24969 Großenwiehe E-mail: [e-mail]
Sicherheit
•Vor der Inbetriebnahme des Hochdruckreinigers müssen Sie die
Bedienungsanleitung gelesen und verstanden haben.
•Schalten Sie das Gerät stets aus und montieren Sie den Zündkerzenstecker ab,
bevor irgendwelche Wartungs- oder Reparaturarbeiten durchgeführt werden.
•Richten Sie den Hochdruckstrahl niemals direkt auf Menschen oder Tiere.
•Richten Sie den Hochdruckstrahl niemals direkt auf elektrische Installationen
oder das Gerät selbst.
•Tragen Sie stets eine Sicherheitsbrille, da durch den Hochdruckstrahl Partikel
mit hoher Geschwindigkeit weggeschleudert werden können.
•Halten Sie Pistole und Lanze gut mit beiden Händen fest, wenn das Gerät in
Betrieb ist. Bitte achten Sie auf den Rückstoß.
•Der Hochdruckreiniger darf nur im Freien verwendet werden, da die
Auspuffgase bei Einatmen gefährlich sind.
•Verwenden Sie das Gerät niemals ohne Wasserzufuhr. Wassermangel kann
schon nach kurzer Zeit zu schweren Schäden an den Pumpenmanschetten
führen.
•Verwenden Sie den Hochdruckschlauch nicht zum Ziehen des Geräts.
•Schalten Sie das Gerät sofort aus, wenn Schnellkupplung oder
Hochdruckschlauch beschädigt werden.
•Das Gerät darf nur von Personen über 18 Jahren bedient werden.
•Lassen Sie den Hochdruckreiniger niemals mehr als zwei Minuten im Standby-
Modus stehen. Eine Überhitzung der Pumpe führt zu Schäden an dieser.
•Der Hochdruckreiniger ist für die Reinigung mit kaltem Wasser ausgelegt.
Schließen Sie niemals warmes Wasser an.

3 MAN 9036627_9050108 DE V1
P. Lindberg GmbH Flensburger Str. 3 www.p-lindberg.de
Tel. [phone] D-24969 Großenwiehe E-mail: [e-mail]
Technische Daten
Max. Motordrehzahl
3400 U / min
Motorgröße 6,5 PS
Motoröl
10W-30 / 10W-40 / 15W-40
Menge Motoröl
0,6l
Anlasser
Zugstarter
Max. Pumpendruck
170 bar
Wassermenge
9,9 l/min.
Pumpenöl 10W-30 / 10W-40 / 15W-40
Menge Pumpenöl
0,1l
Größe Wasseranschlussschlauch
Mind. ½”
Länge Wasseranschlussschlauch
Max. 15 m
Menge Wasseranschluss
Mind. 20 l/min.
Druck Wasseranschluss
Mind. 1,4 bar
Komponentenübersicht
1
Düsen
5
Pistolengriff
2
Motor
6
Hochdruckschlauch
3
Wagen mit 2 Rädern
7
Wasseranschlussschlauch
4
Lanze
8
Pumpe
1
2
3
4
5
6
7
8

4 MAN 9036627_9050108 DE V1
P. Lindberg GmbH Flensburger Str. 3 www.p-lindberg.de
Tel. [phone] D-24969 Großenwiehe E-mail: [e-mail]
Inbetriebnahme
•Füllen Sie Motoröl am Motor ein.
•Füllen Sie Benzin am Motor ein. Vermeiden Sie es, zu überfüllen.
•Der Transportstopfen der Pumpe wird auf den mitgelieferten Ölstab/-deckel
ausgetauscht.
•Kontrollieren Sie den Ölstand an der Pumpe.
•Schließen Sie den Hochdruckschlauch an den Ausgangsstutzen der Pumpe.
•Schließen Sie Pistole und Lanze an und wählen Sie eine Düse für den
Hochdruckschlauch.
•Schließen Sie die Wasserzufuhr an den Eingangsstutzen der Pumpe an.
•Starten Sie den Motor.
•Stellen Sie den Arbeitsdruck am Regulator der Pumpe ein.
Wichtig:
Sorgen Sie stets dafür, dass der Wasseranschluss zum Reiniger hergestellt wird, bevor der
Motor gestartet wird. Wassermangel kann schon nach kurzer Zeit zu schweren Schäden an
den Pumpenmanschetten führen.
Bei Arbeitspausen, die länger als 2 Minuten dauern, wird der Motor abgestellt.
Allgemeines:
Der Motor ist mit einem Ölstandsensor ausgestattet. Der Motor springt nicht an/läuft
nicht, wenn zu wenig Öl vorhanden ist.
Wenn Chemikalien hinzugefügt werden sollen, wird der Saugschlauch vom Injektor in
einen Behälter gesteckt. Es muss ein Wechsel auf eine Niederdruckdüse erfolgen, da
der Injektor nur mit Niederdruck funktioniert. Das Mischverhältnis beträgt 7:1. Sorgen
Sie nach der Verwendung dafür, dass ausreichend sauberes Wasser durch
Saugschlauch, Injektor und den Rest der Hochdruckseite fließt.
Die Pumpe ist mit einem Sicherheitsventil zum Schutz des Geräts ausgestattet.
Injektor
Ausgangsstutzen
Eingangsstutzen
Eingangsfilter
Regulator
Ölstab/Öleinfüllöffnung
Ölablassschraube
Sicherheitsventil

5 MAN 9036627_9050108 DE V1
P. Lindberg GmbH Flensburger Str. 3 www.p-lindberg.de
Tel. [phone] D-24969 Großenwiehe E-mail: [e-mail]
Düsen
Das Gerät wird mit 5 verschiedenen Düsen geliefert. 4 Hochdruckdüsen mit
verschiedenen Sprühwinkeln, 0○, 15○, 25○, und 40○. Außerdem liegt eine
Niederdruckdüse bei. Alle Düsen sind mit einer Schnellkupplung versehen und
können somit rasch gewechselt werden.
0o-Düse
15o-Düse
25o-Düse
40o-Düse
Niederdruckdüse
Stellen Sie stets den Motor ab, bevor Sie die Düsen wechseln.
Vergewissern Sie sich vor der Inbetriebnahme, dass die Schnellkupplung eingerastet
ist.
Wartung
Nach jeder
Verwendung
6 Mon. bzw.
100 Std.
1 Jahr /
500 Std.
Kontrolle Motoröl
X
Wechseln Motoröl
(zum ersten Mal nach 20 Std.)
X
Kontrolle des Luftfilters
X
Kontrolle des Pumpenöls
X
Wechseln Pumpenöl
(zum ersten Mal nach 50 Std.)
X
Kontrolle des Eingangsfilters
X
Lagerung
Der Hochdruckreiniger wird soweit wie möglich in einem trockenen und frostsicheren
Raum aufbewahrt.
Wird der Hochdruckreiniger an einem Ort gelagert, an dem Frostrisiko besteht, so
wird Frostschutzmittel durch das Gerät gepumpt, bevor es eingelagert wird.

6 MAN 9036627_9050108 DE V1
P. Lindberg GmbH Flensburger Str. 3 www.p-lindberg.de
Tel. [phone] D-24969 Großenwiehe E-mail: [e-mail]
EU-Konformitätserklärung
Wir behalten uns das Recht vor, technische Parameter oder Spezifikationen dieses Produktes ohne vorherige Ankündigung zu ändern.
