P.Lindberg 9051583 Operation instructions

25-02-2020
9051583, 9051584 & 9058636
DK/N: Traktorfræser, inkl. PTO
S: Rotorkultivator, inkl. PTO
D: Traktorfräse, inkl. Gelenkwelle
GB: Rotary Tiller, incl. PTO
www.p-lindberg.dk
www.p-lindberg.no
www.p-lindberg.se
www.p-lindberg.de
Original
Manual
DK
S
D
GB

Kontakt Danmark:
P. Lindberg A/S
Sdr. Ringvej 1
6600 Vejen
Tlf. 70 21 26 26
Fax [phone]
[e-mail]
www.p-lindberg.dk
Kontakt Norge:
P. Lindberg
Doneheia 62
4516 Mandal
Telefon: [phone]
[e-mail]
www.p-lindberg.no
Kontakt Sverige:
P. Lindberg Sverigefilial
Myrangatan 4
745 37 Enköping
Tel. [phone]
[e-mail]
www.p-lindberg.se
Kontakt Deutschland:
P. Lindberg GmbH
Flensburger Straße 3
24969 Großenwiehe
Tel: 04604 – 9888 975
Fax: 04604 – 9888 974
[e-mail]
www.p-lindberg.de

1 MAN 9051583_9051584_9058636 DK V4
P. Lindberg A/S Sdr. Ringvej 1 www.p-lindberg.dk
Tlf: 70212626 DK-6600 Vejen e-mail: [e-mail]
Traktorfræsere, inkl. PTO
Varenr. 9051583, 9051584 & 9058636
Beskrivelse:
PTO-drevet traktorfræser med 3-punktsophæng, og en arbejdsbredde på 135, 180 eller
230 cm.
Tilsigtet brug: Maskinen må kun bruges som beskrevet i denne manual – al anden brug
betragtes som forkert.
Indhold
Sikkerhedsinstruktioner ....................................................................................................................1
Før ibrugtagning................................................................................................................................2
Vedligeholdelse..................................................................................................................................2
Del oversigt.........................................................................................................................................3
Indstilling af fræsedybde ..................................................................................................................4
Opbevaring i vinterhalvåret..............................................................................................................4
Tekniske specifikationer....................................................................................................................4
EU overensstemmelseserklæring.....................................................................................................5
Sikkerhedsinstruktioner
•Læs brugsanvisningen her inden du tager din traktorfræser i brug
•Stands altid traktorens motor inden kraftoverføringsakslen monteres / afmonteres
•Stands altid traktorens motor inden og frakobl kraftoverføringsakslen, inden du
smører, justerer eller reparerer fræseren
•Sørg for at alle afskærmninger på maskinen og på kraftoverføringsakslen er intakte,
og tag aldrig fræseren i brug, hvis der mangler afskærmning på nogen af delene
•Efterspænd alle bolte og møtrikker inden opstart
•Ingen personer må opholde sig mellem traktoren og fræseren under til- og
frakobling
•Hold børn væk fra maskinen
DK
Original
Brugsanvisning

2 MAN 9051583_9051584_9058636 DK V4
P. Lindberg A/S Sdr. Ringvej 1 www.p-lindberg.dk
Tlf: 70212626 DK-6600 Vejen e-mail: [e-mail]
Før ibrugtagning
Husk at påfylde gearolie!
Du skal bruge ca. 1 liter 80W-90 gearolie til vinkelgearet, og ca. 1,5 liter til
udvekslingshuset. Begge steder skal du fylde olie op til det står i niveau med proppen.
Alt efter traktormodel, skal kraftoverføringsakslen afkortes til en passende længde. Afkort
begge halvdele lige meget, afrund de skarpe kanter og smør de glidende profiler. Evt.
afkortning af kraftoverføringsakslen skal udføres af en fagmand.
Monter 3-punktsophænget forsvarligt på fræseren.
Vedligeholdelse
For hver 25 timers brug anbefaler vi, at du smører alle maskinens fedtnipler, også
kraftoverføringsakslens. Du bør også tjekke oliemængden i både vinkelgearet og i
udvekslingshuset, og efterfylde med gearolie, hvis det er nødvendigt. Husk at placere
maskinen på et plant underlag, når du tjekker oliemængden, og lad være med at overfylde
med gearolie. Til sidst bør du efterspænde samtlige bolte og møtrikker.

3 MAN 9051583_9051584_9058636 DK V4
P. Lindberg A/S Sdr. Ringvej 1 www.p-lindberg.dk
Tlf: 70212626 DK-6600 Vejen e-mail: [e-mail]

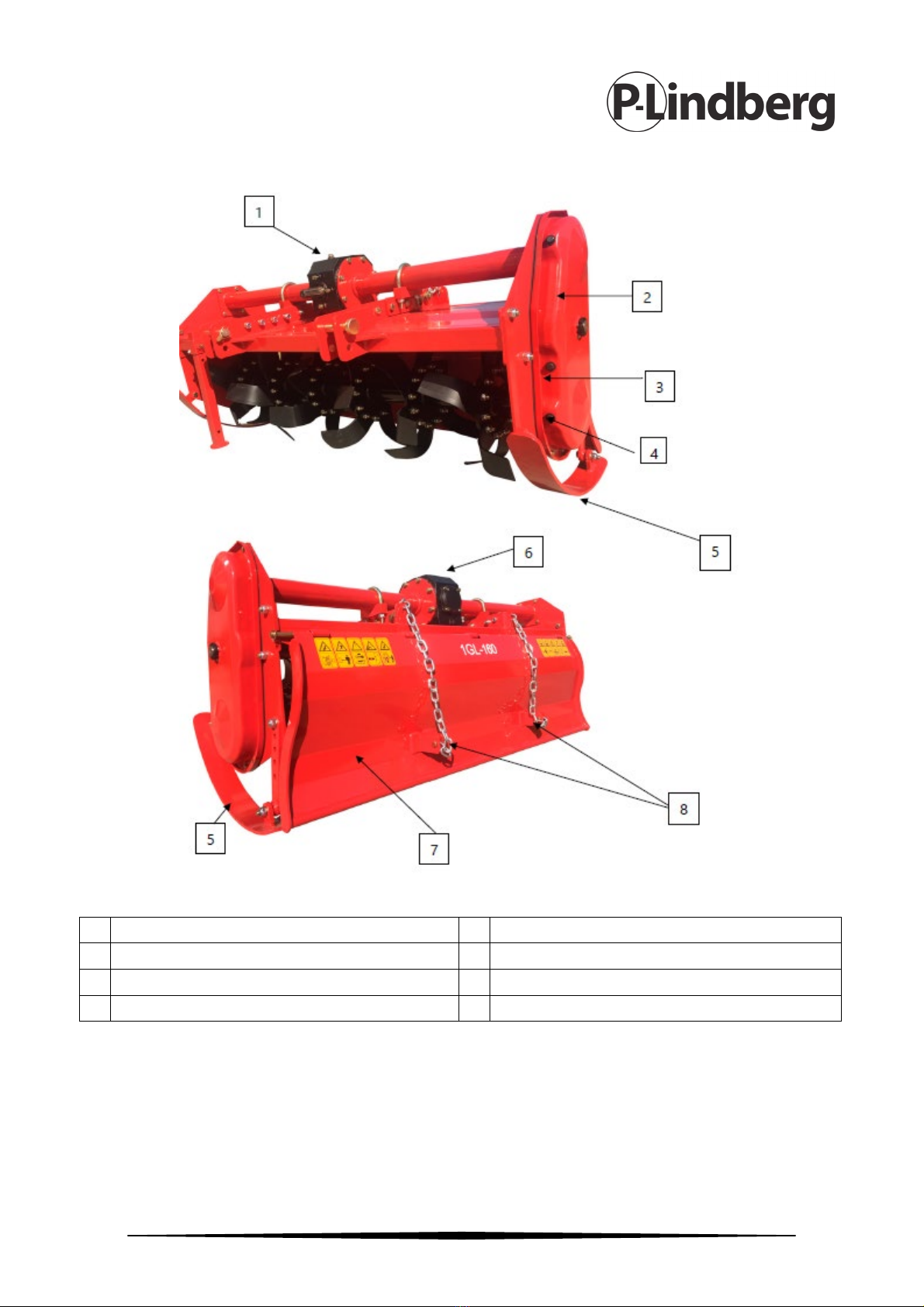

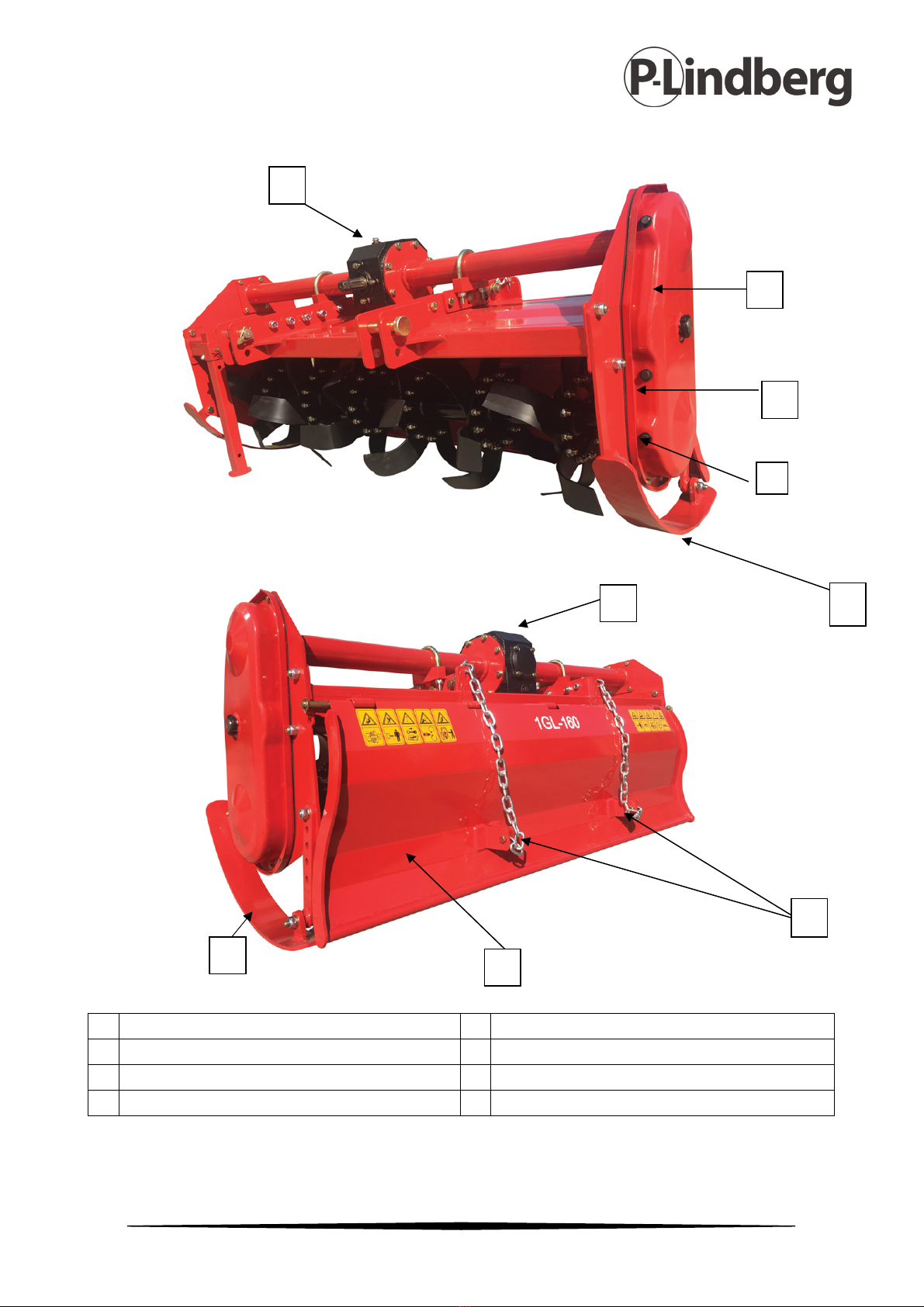

Del oversigt
1
Udluftningsventil – påfyldning
5
Slæbesko
2
Udvekslingshus
6
Vinkelgearkasse
3
Niveauprop
7
Bagskjold
4
Bundprop
8
Justeringskæder, bagskjold
1
2
3
4
5
5
6
7
8

4 MAN 9051583_9051584_9058636 DK V4
P. Lindberg A/S Sdr. Ringvej 1 www.p-lindberg.dk
Tlf: 70212626 DK-6600 Vejen e-mail: [e-mail]

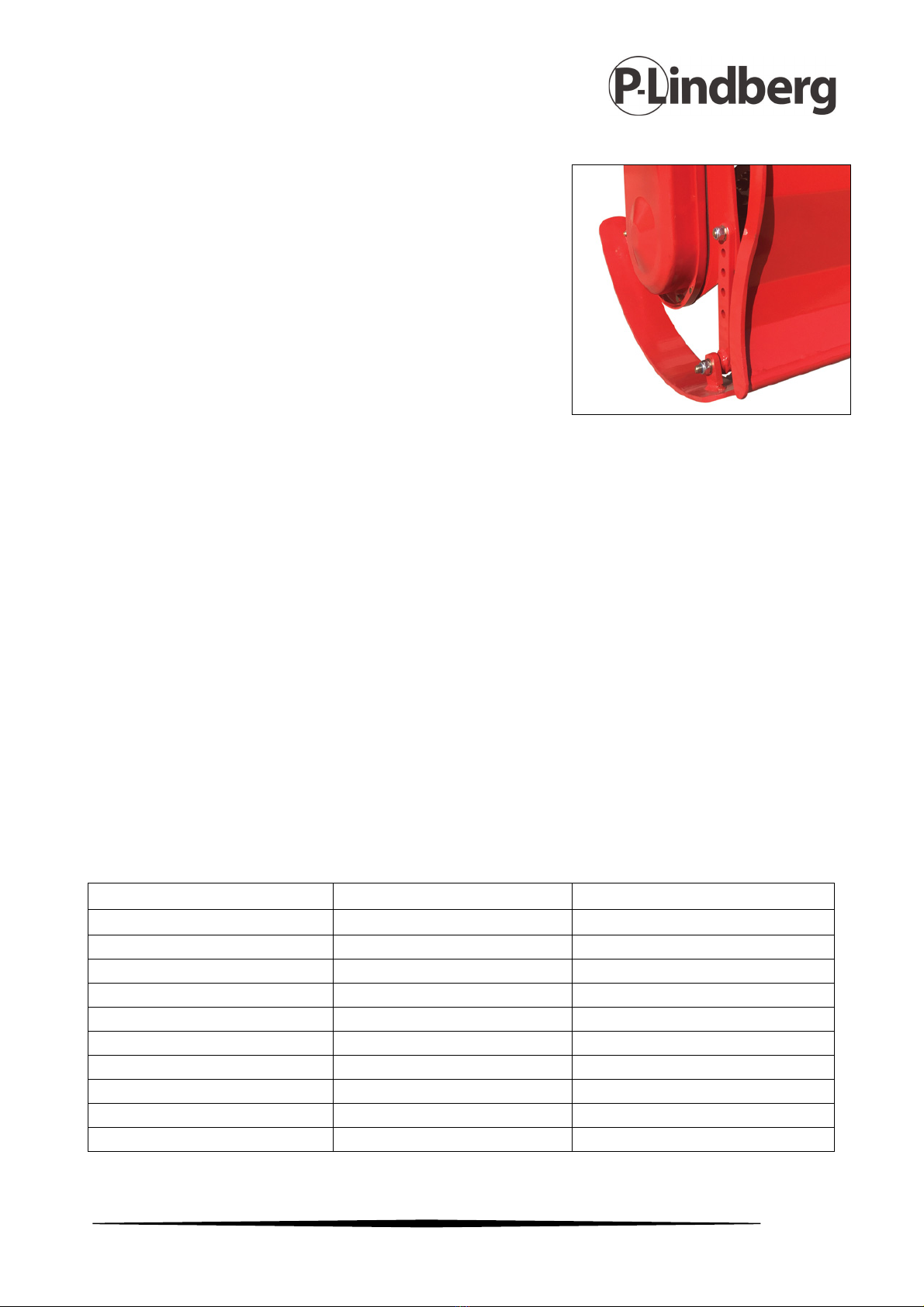

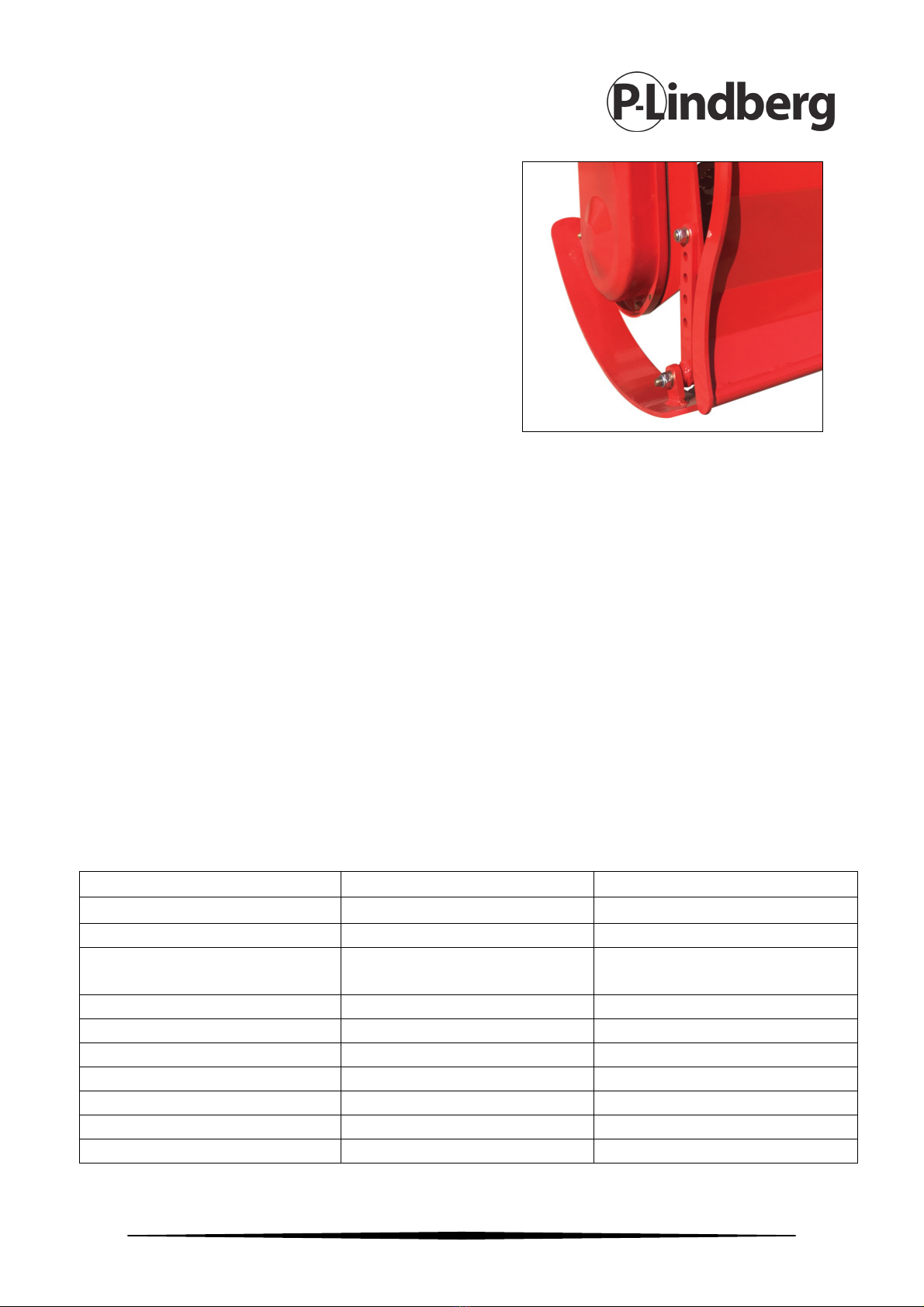

Indstilling af fræsedybde
Fræsedybden afhænger af slæbeskoenes placering.
Justering sker ved at løsne / afmontere boltene, og
herefter hæve / sænke slæbeskoene til den ønskede
position. Boltene efterspændes igen, når den
ønskede højde er opnået.
Husk at justere slæbeskoene i begge sider af
fræseren.
Opbevaring i vinterhalvåret
Når sæsonen er slut, anbefaler vi at du klargør maskinen til vinteropbevaring umiddelbart
efter sidste kørsel. Start med at gøre maskinen omhyggeligt rent – snavs og støv optager
fugtighed, og fugt fremmer rustdannelse. Hvis du rengør maskinen med en højtryksrenser,
bør du undgå at rette strålen direkte mod lejerne.
Efter endt rengøring, bør maskinens dele smøres omhyggeligt, og kraftoverføringsakslen
bør afmonteres, og du bør smøre fedt på profilrørene, og i kardankrydsene. Oversprøjt
maskinen med et lag rust beskyttende olie – især vigtigt på alle blankslidte dele. Selve
maskinen bør altid opbevares indendørs, i et ventileret maskinhus eller garageanlæg.
Tekniske specifikationer
9051583 – 135 cm
9051584 – 180 cm
9058636 – 230 cm
1GN135
1GN180
1GN230H
Anbefalet HK: 30 - 45
Anbefalet HK: Min. 50
Anbefalet HK: Min. 75
3-punkts ophæng: Kat. 1
3-punkts ophæng: Kat. 1
3-punkts ophæng: Kat. 1 + 2
Længde: 70 cm
Længde: 70 cm
Længde: 83 cm
Bredde: 155 cm
Bredde: 200 cm
Bredde: 250 cm
Arbejdsbredde: 135 cm
Arbejdsbredde: 180 cm
Arbejdsbredde: 230 cm
Højde: 80 cm
Højde: 80 cm
Højde: 107 cm
Arbejdsdybde, max: 18 cm
Arbejdsdybde, max: 18 cm
Arbejdsdybde, max: 18 cm
Antal knive: 30 stk
Antal knive: 42 stk
Antal knive: 54 stk
Vægt: 305 kg
Vægt: 425 kg
Vægt: 520 kg

5 MAN 9051583_9051584_9058636 DK V4
P. Lindberg A/S Sdr. Ringvej 1 www.p-lindberg.dk
Tlf: 70212626 DK-6600 Vejen e-mail: [e-mail]
EU overensstemmelseserklæring
Vi forbeholder os ret til uden foregående varsel at ændre de tekniske parametre og specifikationer for dette produkt.

1 MAN 9051583_9051584_9058636 SE V4
P.Lindberg Myrangatan 4 www.p-lindberg.se
Tel: [phone] Enköping [e-mail]
Rotorkultivator, inkl. PTO
Varenr. 9051583, 9051584 & 9058636
Beskrivning:
PTO-axlad rotorkultivator med trepunksfäste, arbetsbredd på 135, 180 och 230 cm.
Användning: Maskinen får endast användas som manualen beskriver. All annan
användning undanbedes.
Innehåll
Säkerhetsinstruktioner ...................................................................................................................1
Innan maskinen tas i bruk .............................................................................................................2
Underhåll ...........................................................................................................................................2
Översikt ..............................................................................................................................................3
Inställning av släpsko......................................................................................................................4
Förvaring............................................................................................................................................4
Tekniska specifikationer.................................................................................................................4
EU försäkran om överensstämmelse..........................................................................................5
Säkerhetsinstruktioner
Läs och förstå instruktionerna i denna manual.
Stoppa alltid traktorns motor innan rotorkultivatorn monteras eller av monteras.
Stoppa alltid traktorns motor och frånkoppla rotorkultivatorn innan du smörjer,
justerar eller reparerar maskinen.
Se till att avskärmningarna på maskinen och rotorkultivatorn hålls intakt, och
använd aldrig maskinen om det saknas en avskärmning.
Ingen person skall någonsin befinna sig mellan traktorn och rotorn under till- och
frånkoppling av denna.
Innan uppstart skall alla bultar och muttrar efter spännas.
S
Original
Bruksanvisning

2 MAN 9051583_9051584_9058636 SE V4
P.Lindberg Myrangatan 4 www.p-lindberg.se
Tel: [phone] Enköping [e-mail]
Innan maskinen tas i bruk
Kom ihåg att fylla på olja och smörja maskinens fettnipplar.
Kom ihåg påfyllning av växellådsolja i vinkelväxeln. Det skall användas ca 1 liter
80W-90 växellådsolja på vinkelväxeln och ca 1,5 liter i utbyteshuset. Bägge
ställena fylls på till nivåpluggen.
I några fall, alternativt efter traktormodell, skall PTO-axeln kortas av till passande
längd.
Korta av bägge halvorna lika mycket, avrunda dom skarpa kanterna och smörj in
glidande
profiler. Avkortning av PTO-axeln skall utföras av en specialist.
Underhåll
För varje 25 timmars användning:
Smörj alla maskinens fettnipplar, och PTO-axeln.
Kontrollera oljemängden i vinkelväxellådan och utbyteshuset (kolla när maskinen står
på plant underlag) efterfyll om nödvändigt, men överfyll aldrig.
Kontrollera och skruva till alla muttrar och bultar till anslutande dela

3 MAN 9051583_9051584_9058636 SE V4
P.Lindberg Myrangatan 4 www.p-lindberg.se
Tel: [phone] Enköping [e-mail]
Översikt
1
Utluftningsventil – påfyllning
5
Släpsko
2
Växelhus
6
Vinkelväxel
3
Nivåpropp
7
Bakstycke
4 Bottenpropp 8 Justerkedjor, bakstycke

4 MAN 9051583_9051584_9058636 SE V4
P.Lindberg Myrangatan 4 www.p-lindberg.se
Tel: [phone] Enköping [e-mail]

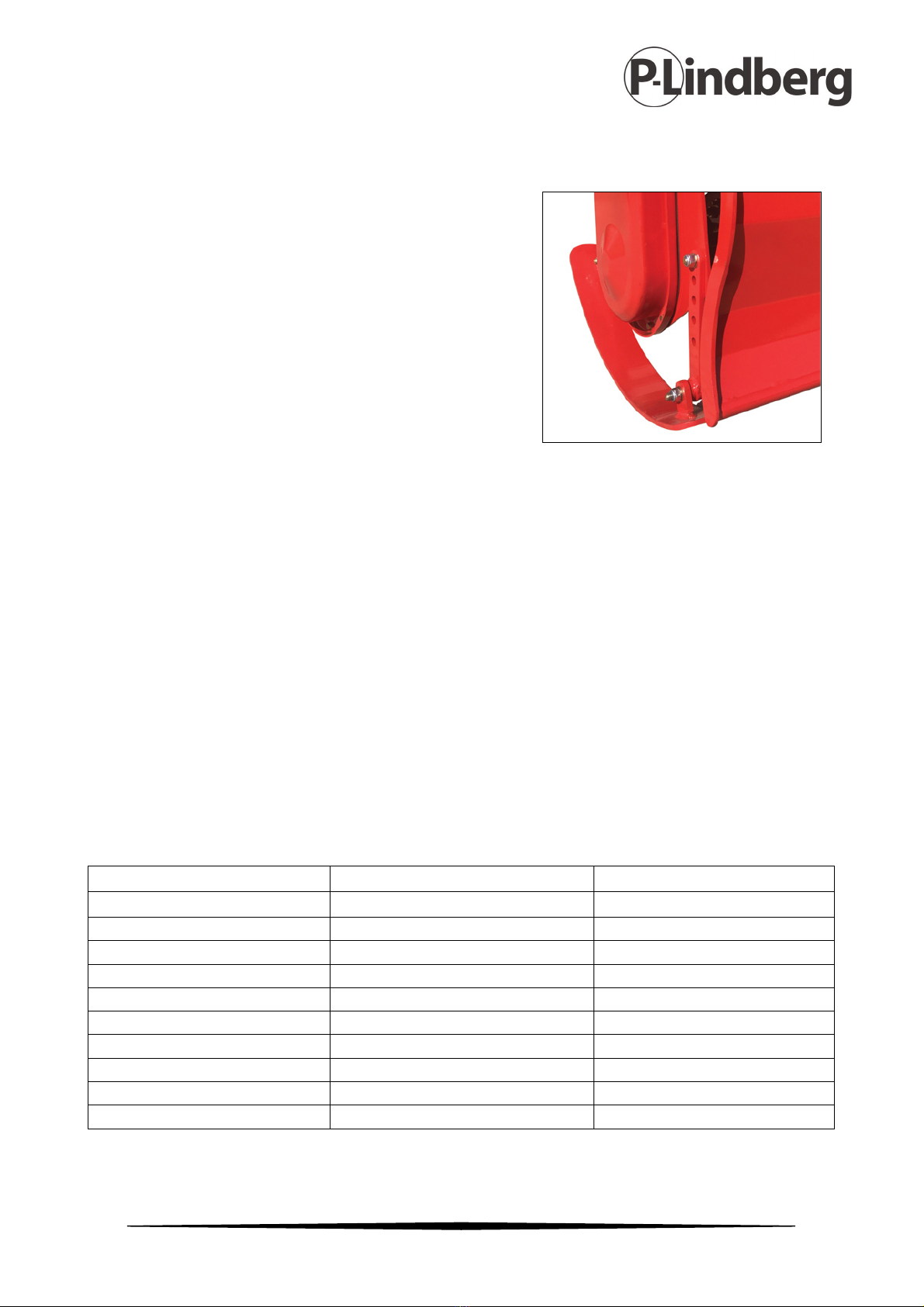

Inställning av släpsko
Fräsdjupet beror på dragskons placering.
Justering sker genom att lossa och montera av
bultarna. Släpskon höjs eller
Sänks, bult monteras på igen när släpskon har
önskad position. Till sist spänns alla bultar. Det
är en släpsko på bägge sidor av maskinen.
Förvaring
När säsongen är avslutad bör maskinen förberedas för vinterförvaring omedelbart.
Börja med att rengöra maskinen noggrant. Rensa bort material som fastnat, ta bort
gräs och jordrester. Damm och smuts drar till dig fukt, vilket främjar rostbildning.
Var vaksam vid rengöring med högtryckstvätt. Spola inte vatten på rullande
kullager, smörj alla smörjpunkter noggrant efter rengöring.
Kraftöverföringsaxel monteras av, smörjs med fett på profilrör och i korsningar.
Spraya maskinen med ett lager rostskyddande olja. Detta är speciellt viktigt på alla
polerade ytor.
Maskinen bevaras inomhus i en ventilerad maskinhall, för att skydda maskinen från
väder och vind.
Tekniska specifikationer
9051583 – 135 cm
9051584 – 180 cm
9058636 – 230 cm
1GN135
1GN180
1GN230H
Effektbehov: 30 – 45 HK
Effektbehov: Min. 50 HK
Effektbehov: Min. 75 HK
3-punkts upphängning: Kat. 1 3-punkts upphängning: Kat. 1 3-punkts upphängning: Kat. 1
och 2
Längd: 70 cm
Längd: 70 cm
Längd: 83 cm
Bredd: 155 cm
Bredd: 200 cm
Bredd: 250 cm
Arbetsbredd: 135 cm
Arbetsbredd: 180 cm
Arbetsbredd: 230 cm
Höjd: 80 cm
Höjd: 80 cm
Höjd: 107 cm
Arbetsdjup, max: 18 cm
Arbetsdjup, max: 18 cm
Arbetsdjup, max: 18 cm
Antal knivar: 30 st
Antal knivar: 42 st
Antal knivar: 54 st
Vikt: 305 kg
Vikt: 425 kg
Vikt: 520 kg

5 MAN 9051583_9051584_9058636 SE V4
P.Lindberg Myrangatan 4 www.p-lindberg.se
Tel: [phone] Enköping [e-mail]
EU försäkran om överensstämmelse
Vi förbehåller oss rätten att ändra de tekniska parametrarna och specifikationerna utan att meddela detta på förhand.

1 MAN 9051583_9051584_9058636 DE V3
P. Lindberg GmbH Flensburger Str. 3 www.p-lindberg.de
Tel. [phone] D-24969 Großenwiehe E-Mail: [e-mail]
Traktorfräse, inkl. Gelenkwelle
Artikelnr. 9051583, 9051584 & 9058636
Beschreibung:
Traktorfräsen mit Gelenkwellenantrieb und 3-Punkt-Aufhängung sowie einer
Arbeitsbreite von 135, 180 oder 230 cm.
Zweckmäßige Verwendung: Das Gerät darf ausschließlich wie in dieser
Bedienungsanleitung beschrieben verwendet werden. Jegliche andere Art der Anwendung
wird als falsch angesehen.
Innhalt
Sicherheitsanweisungen ................................................................................................................2
Vor der Inbetriebnahme.................................................................................................................2
Wartung..............................................................................................................................................2
Elementübersicht.............................................................................................................................3
Einstellen der Frästiefe ...................................................................................................................4
Lagerung im Winterhalbjahr .........................................................................................................4
Technische Daten.............................................................................................................................4
EU Konformitätserklärung .............................................................................................................5
D
Original
Bedienungsanleitung

2 MAN 9051583_9051584_9058636 DE V3
P. Lindberg GmbH Flensburger Str. 3 www.p-lindberg.de
Tel. [phone] D-24969 Großenwiehe E-Mail: [e-mail]
Sicherheitsanweisungen
•Lesen Sie vor der Inbetriebnahme Ihrer Traktorfräse diese
Bedienungsanleitung.
•Schalten Sie stets den Motor aus, bevor Sie die Kraftübertragungsachse
montieren/abmontieren.
•Schalten Sie vor Schmier-, Einstell- oder Reparaturarbeiten an der Fräse den
Motor stets aus und deaktivieren Sie die Kraftübertragungsachse.
•Sorgen Sie dafür, dass alle Verkleidungen am Gerät und der
Kraftübertragungsachse stets intakt sind. Verwenden Sie das Gerät niemals,
wenn eine Verkleidung an einem der Teile fehlt.
•Ziehen Sie alle Schrauben und Muttern vor der Inbetriebnahme nach.
•Achten Sie darauf, dass sich während des Anhängens oder Abkoppelns keine
Personen zwischen Traktor und Fräse befinden.
•Sorgen Sie dafür, dass Kinder nicht in die Nähe des Geräts kommen.
Vor der Inbetriebnahme
Denken Sie daran, Getriebeöl einzufüllen!
Sie benötigen ca. 1 Liter 80W-90 Getriebeöl für das Winkelgetriebe, ca. 1,5 Liter für
das Übertragungsgehäuse. Bei beiden müssen Sie Öl bis zum Deckel auffüllen.
Je nach Traktormodell muss die Kraftübertragungsachse auf die passende Länge
gekürzt werden. Kürzen Sie beide Hälften gleich lang ein, runden Sie die scharfen
Kanten ab und schmieren Sie die Gleitprofile. Das Kürzen der Kraftübertragungsachse
muss von einem Fachmann vorgenommen werden.
Montieren Sie die 3-Punkt-Aufhängung sorgfältig an der Fräse.
Wartung
Wir empfehlen Ihnen, alle 25 Stunden sämtliche Fettnippel des Geräts inkl. denen der
Kraftübertragungsachse zu schmieren. Auch die Ölmenge im Winkelgetriebe und
Übertragungsgehäuse müssen Sie überprüfen und wenn notwendig Öl nachfüllen.
Denken Sie daran, das Gerät auf eine ebene Fläche zu stellen, bevor Sie die Ölmenge
kontrollieren. Vermeiden Sie ein Überfüllen. Schließlich sollten Sie alle Schrauben und
Muttern nachziehen.

3 MAN 9051583_9051584_9058636 DE V3
P. Lindberg GmbH Flensburger Str. 3 www.p-lindberg.de
Tel. [phone] D-24969 Großenwiehe E-Mail: [e-mail]
Elementübersicht
1 Entlüftungsventil – Füllung 5 Gleitschuh
2
Übertragungsgehäuse
6
Winkelgetriebe
3
Öldeckel
7
Hintere Verkleidung
4
Ablassschraube
8
Stellketten, hintere Verkleidung

4 MAN 9051583_9051584_9058636 DE V3
P. Lindberg GmbH Flensburger Str. 3 www.p-lindberg.de
Tel. [phone] D-24969 Großenwiehe E-Mail: [e-mail]
Einstellen der Frästiefe
Die Frästiefe hängt von der Position der Gleitschuhe
ab. Das Einstellen erfolgt durch das
Lösen/Abmontieren der Schrauben, woraufhin die
Gleitschuhe in die gewünschte Position
angehoben/gesenkt werden. Die Schrauben werden,
sobald die gewünschte Höhe eingestellt ist, erneut
angezogen.
Denken Sie daran, die Gleitschuhe an beiden Seiten
der Fräse einzustellen.
Lagerung im Winterhalbjahr
Wir empfehlen Ihnen, dass Sie das Gerät am Saisonende nach der letzten Fahrt für die
Einlagerung über den Winter vorbereiten. Beginnen Sie mit einer gründlichen
Reinigung des Geräts. Schmutz und Staub ziehen Feuchtigkeit an, welche wiederum
die Bildung von Rost fördert. Wenn Sie das Gerät mit einem Hochdruckreiniger sauber
machen, sollten Sie den Strahl nicht direkt auf die Lager richten.
Nach der Reinigung sollten alle Geräteteile gründlich geschmiert werden. Die
Kraftübertragungsachse wird abmontiert. Sie sollten Schmiermittel auf alle Profilrohre
und die Kardanverbindungen auftragen. Besprühen Sie das Gerät mit einer vor Rost
schützenden Schicht Öl – besonders alle blanken Elemente. Das Gerät selbst sollte
stets drinnen in einer belüfteten Maschinenhalle oder Garage aufbewahrt werden.
Technische Daten
9051583 – 135 cm
9051584 – 180 cm
9058636 – 230 cm
1GN135
1GN180
1GN230
Empfohlene PS: 30 - 45
Empfohlene PS: Mind. 50
Empfohlene PS: Mind. 75
3-Punkt-Aufhängung: Kat. 1
3-Punkt-Aufhängung: Kat. 1
3-Punkt-Aufhängung: Kat. 1 + 2
Länge: 70 cm
Länge: 70 cm
Länge: 83 cm
Breite: 155 cm
Breite: 200 cm
Breite: 250 cm
Arbeitsbreite: 135 cm
Arbeitsbreite: 180 cm
Arbeitsbreite: 230 cm
Höhe: 80 cm
Höhe: 80 cm
Höhe: 107 cm
Arbeitstiefe, max.: 18 cm
Arbeitstiefe, max.: 18 cm
Arbeitstiefe, max.: 18 cm
Anzahl Messer: 30 Stk.
Anzahl Messer: 42 Stk.
Anzahl Messer: 54 Stk.
Gewicht: 305 kg
Gewicht: 425 kg
Gewicht: 520 kg

5 MAN 9051583_9051584_9058636 DE V3
P. Lindberg GmbH Flensburger Str. 3 www.p-lindberg.de
Tel. [phone] D-24969 Großenwiehe E-Mail: [e-mail]
EU Konformitätserklärung
Wir behalten uns das Recht vor, ohne vorherige Information technische Parameter oder Spezifikationen für dieses Produkt zu
ändern.

1 MAN 9051583_9051584_9058636 EN V3
P. Lindberg A/S Sdr. Ringvej 1 www.p-lindberg.dk
Tel: [phone] DK-6600 Vejen e-mail: [e-mail]
Rotary Tillers for Tractors, incl. PTO
Item no. 9051583, 9051584 & 9058636
Description:
PTO driven rotary tiller with a 3-point hitch, and a working width of 135, 180 or 230
cm.
Intended use: Use only as described in the instruction manual - all other applications
are considered incorrect.
Content
Safety instructions ...........................................................................................................................1
Before starting..................................................................................................................................2
Maintenance .....................................................................................................................................2
Part overview ....................................................................................................................................3
Setting the tilling depth ..................................................................................................................4
Storage during the winter season................................................................................................4
Technical specifications..................................................................................................................4
EU declaration of conformity ........................................................................................................5
Safety instructions
•Read the instructions for use here before using your rotary tiller
•Always stop the tractor's engine before connecting or disconnecting the PTO
shaft
•Always stop the tractor’s engine prior and disconnect the PTO shaft, before you
grease, adjust or repair the rotary tiller
•Ensure that all screens and shields on the machine and on the PTO shaft are
intact, and never use the rotary tiller, if any screens or shields are missing on
any of the parts
•Re-tighten all nuts and bolts and before start-up
•No one is allowed to be between the tractor and the rotary tiller during
connection and disconnection
•Keep children away from the machine
GB
Original
Instructions for use

2 MAN 9051583_9051584_9058636 EN V3
P. Lindberg A/S Sdr. Ringvej 1 www.p-lindberg.dk
Tel: [phone] DK-6600 Vejen e-mail: [e-mail]
Before starting
Remember to fill-up the gear oil!
You must use approx. 1 litre of 80W-90 gear oil for the gear box, and approx. 1.5 litres
for the gear casing. In both locations you should fill up the oil until it is level with the
plug.
In some instances, depending on the tractor model, the PTO shaft must be shortened
to a suitable length. Shorten both halves an equal amount, round off the sharp edges
and lubricate the slide bars. Any shortening of the PTO shaft must be done by a
professional trades-person.
Connect the 3-point hitch carefully on the rotary tiller.
Maintenance
With each 25 hour use, we recommend that you lubricate all the machine’s grease
nipples, as well as the PTO shaft's. You should also check the amount of oil in both the
gear box and in the gear casing, and top-up with gear oil, if it is necessary. Remember
to place the machine on a flat surface when you check the amount of oil, and do not
overfill the gear oil. The final check should be to re-tighten all nuts and bolts.

3 MAN 9051583_9051584_9058636 EN V3
P. Lindberg A/S Sdr. Ringvej 1 www.p-lindberg.dk
Tel: [phone] DK-6600 Vejen e-mail: [e-mail]
Part overview
1
Vent valve – filling
5
Skid shoe
2 Gear casing 6 Gear box case
3
Level plug
7
Rear shield
4
Bottom plug
8
Adjustment chains, rear shield
1
2
3
4
5
5
6
7
8
