P.Lindberg 9041213 Operation instructions

9041213
DK: Foderhæk, 12 pladser
S: Foderhäck, 12 ätplatser
D: Futterraufe, 12 Plätze
GB: Hay rack, 12 feeding places
200 x 200 cm
www.p-lindberg.dk
www.p-lindberg.no
www.p-lindberg.se
www.p-lindberg.de
Original
Manual
DK
S
D
GB

Varenr.: 9041213

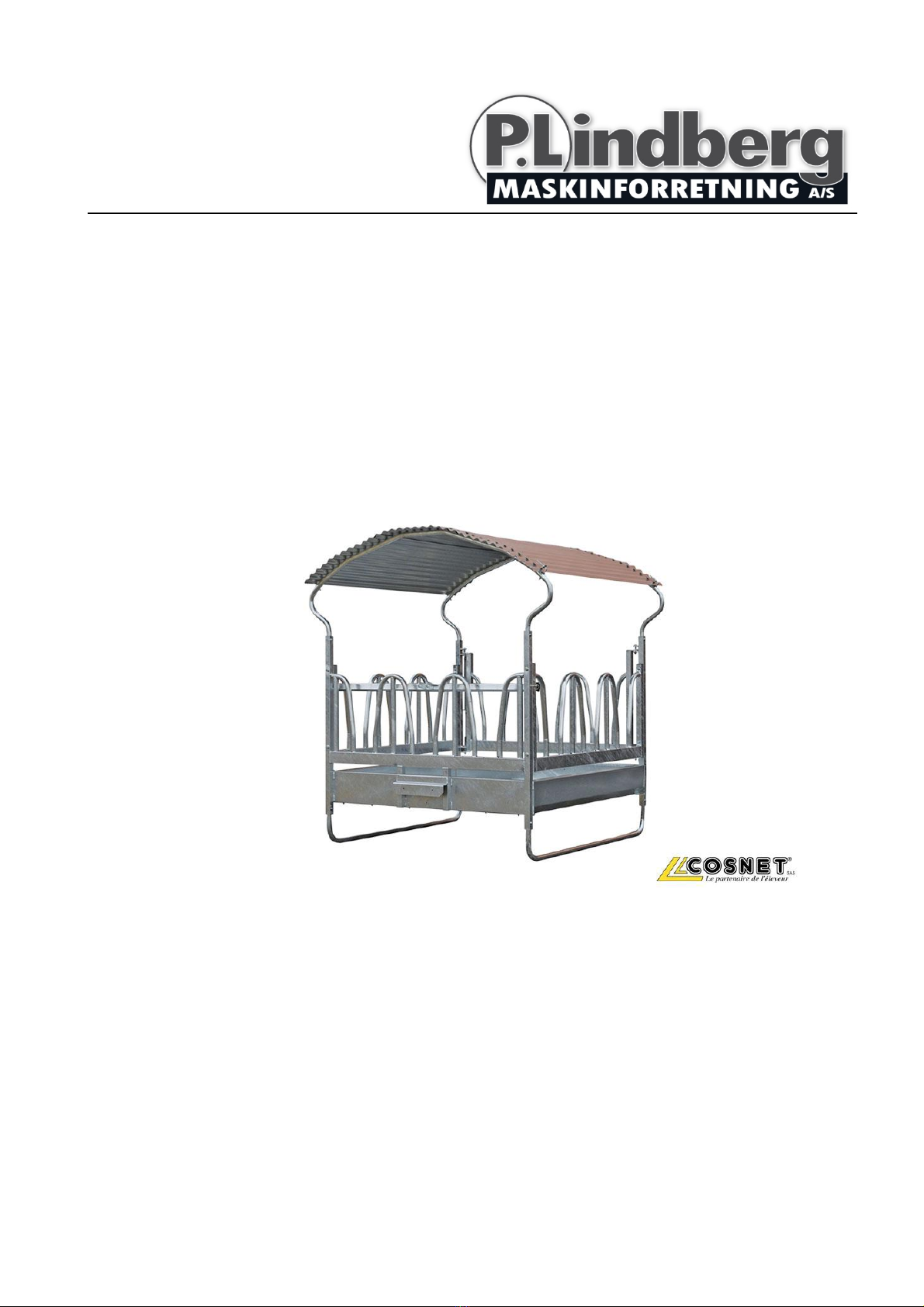

Foderhæk, 12 pladser
Sdr. Ringvej 1 - 6600 Vejen - Tlf. 70 21 26 26 - Fax [phone]
www.p-lindberg.dk
DK
Original
Brugsanvisning

2 MAN 9041213 DK V2
P. Lindberg A/S Sdr. Ringvej 1 www.p-lindberg.dk
Tlf: 70212626 DK-6600 Vejen e-mail: [e-mail]
Foderhæk - Varenr. 9041213
Beskrivelse: Galvaniseret foderhæk med 12 kirkestole/ædepladser. Foderhækken har
justerbar benhøjde og tag. Trepunktsophæng er påsvejset så den nemt kan flyttes
med en trækbom og en topstang (medfølger ikke).
Tilsigtet brug: Må kun monteres og anvendes som beskrevet i brugsanvisningen – al
anden anvendelse betragtes som forkert.
Obs. Ved brug af foderhækken til heste, anbefales det at montere både benene og
taget i højeste position. Dette er for at mindske risikoen for, at hestene kommer i
kontakt med de skarpe kanter på taget.

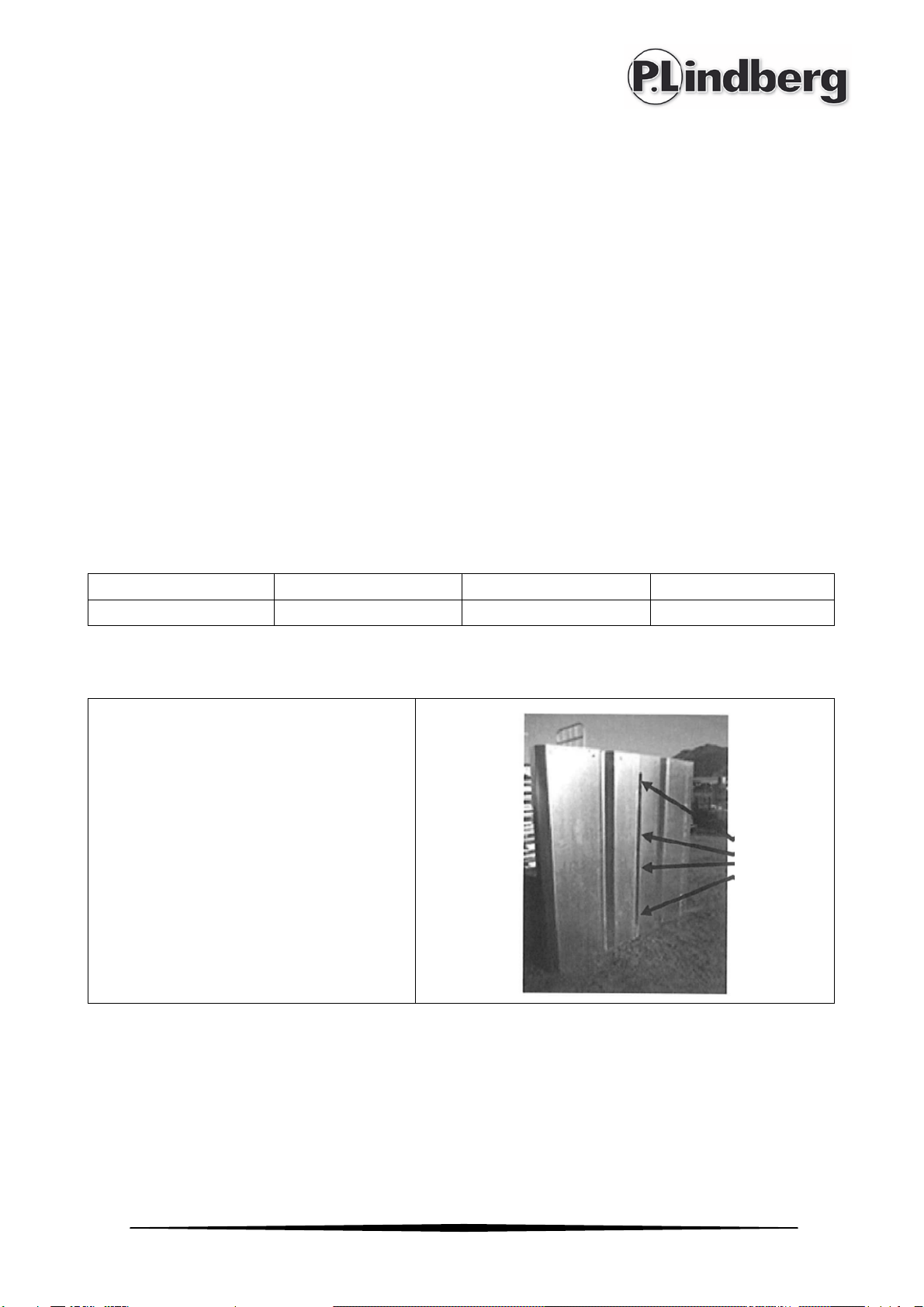

Specifikationer:
Ædepladser
Længde
Bredde
Vægt
12 stk.
200 cm
200 cm
366 kg
Montering:
Spænd de to bundplader sammen
med 4 bolte (10 x 20 mm) og
møtrikker.

3 MAN 9041213 DK V2
P. Lindberg A/S Sdr. Ringvej 1 www.p-lindberg.dk
Tlf: 70212626 DK-6600 Vejen e-mail: [e-mail]

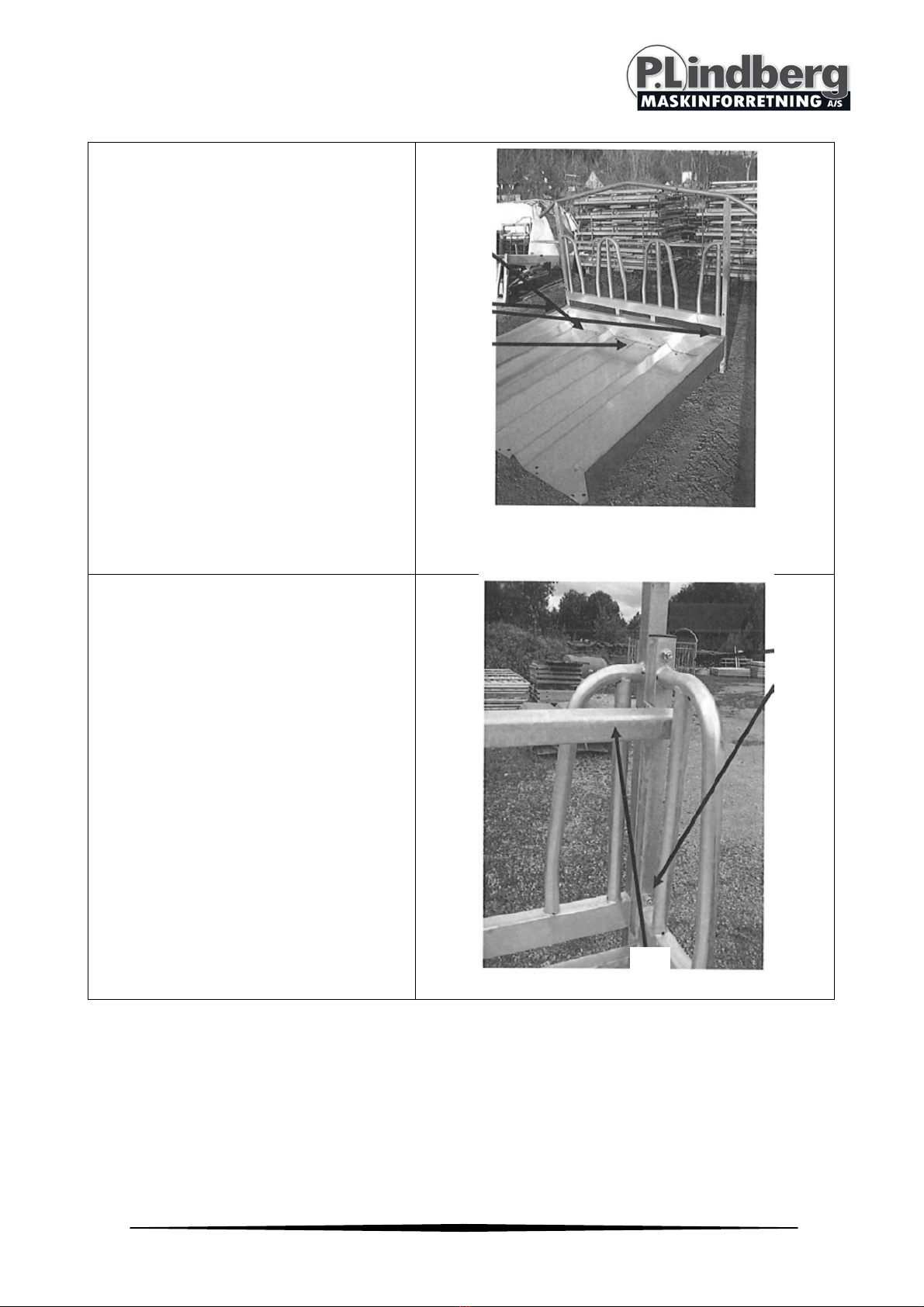

For at lette arbejdet lægges
bundpladen (A) på to paller eller
lignende.
Monter bundpladen på indvendig
side af endegavlen. Sæt først de to
hjørnebolte i (B), og dernæst de
seks midterste (C). Boltene er 10 x
20 mm.
Den anden endegavl monteres på
samme måde.
Vent med at spænde boltene helt
sammen.
Monter de to tagbøjler indvendigt i
hjørnestolperne i den ønskede
højde (to valgmuligheder) med 10 x
60 mm bolte og møtrikker.
Sidestykkerne boltes på
hjørnestolperne med 14 x 120 mm
bolte og møtrikker (D).
Transportbøjle til topstangshæfte
(E) bruges kun ved transport af
foderhækken.
A
B
C
D
E

4 MAN 9041213 DK V2
P. Lindberg A/S Sdr. Ringvej 1 www.p-lindberg.dk
Tlf: 70212626 DK-6600 Vejen e-mail: [e-mail]

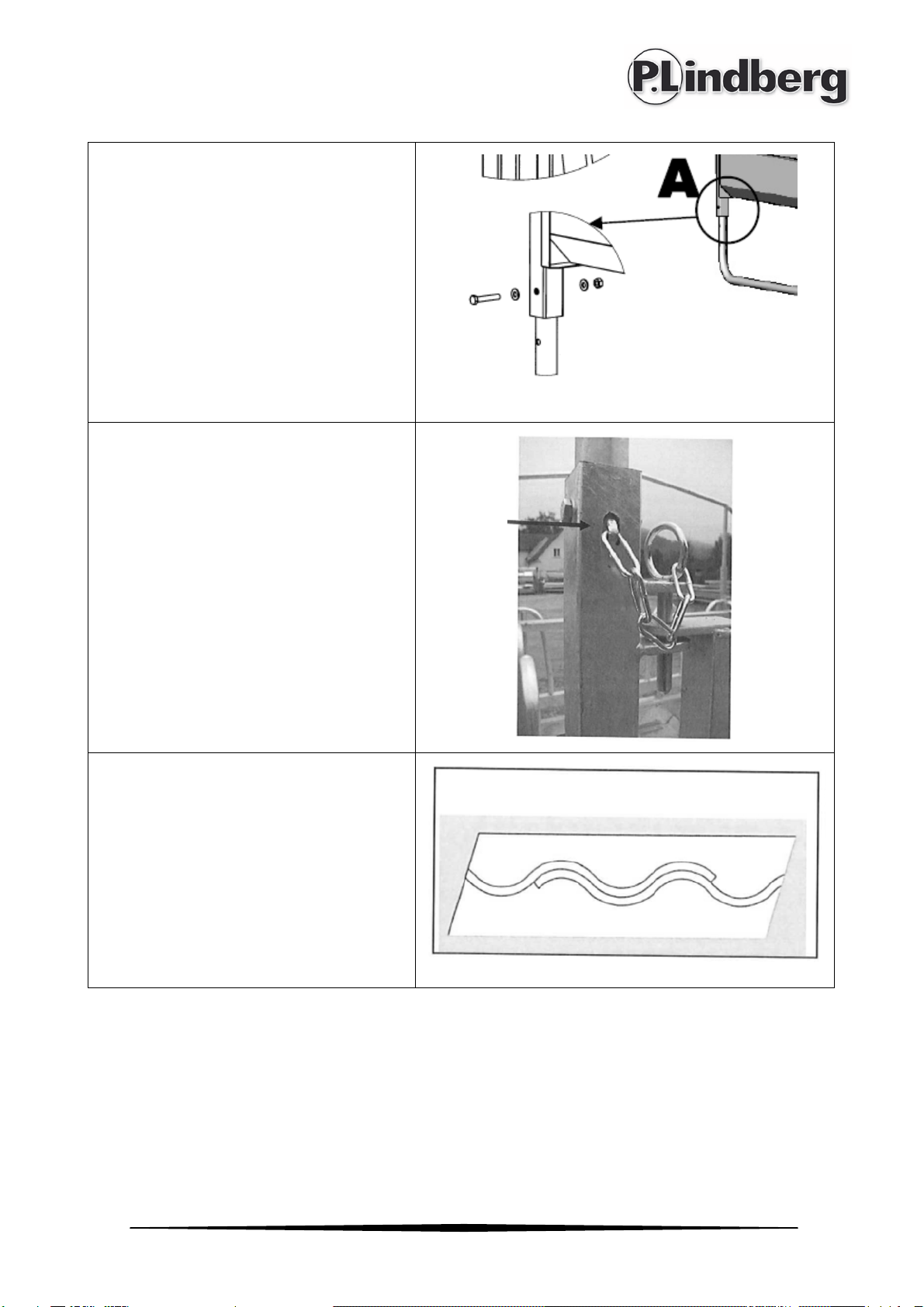

Løft foderhækken og monter
mederne. Vælg den passende
højde og bolt mederne fast i et af
de tre valgfrie huller med 10 x 60
mm bolte og møtrikker.
Dernæst spændes alle boltene i
foderhækken.
Lågen modsat trepunksophæng
monteres med bolte i den ene side,
og nagler i den anden side, så den
kan åbnes uden brug af værktøj.
Valgfri hvilken side der
fastmonteres.
Flap (F) bøjes ud, kæde sættes i, og
flappen bøjes ind igen.
Tagpladerne lægges op med et
overlap som vist på tegningen.
Enderne på skinnerne til
tagmontage bukkes ved de små
hak.
F

5 MAN 9041213 DK V2
P. Lindberg A/S Sdr. Ringvej 1 www.p-lindberg.dk
Tlf: 70212626 DK-6600 Vejen e-mail: [e-mail]

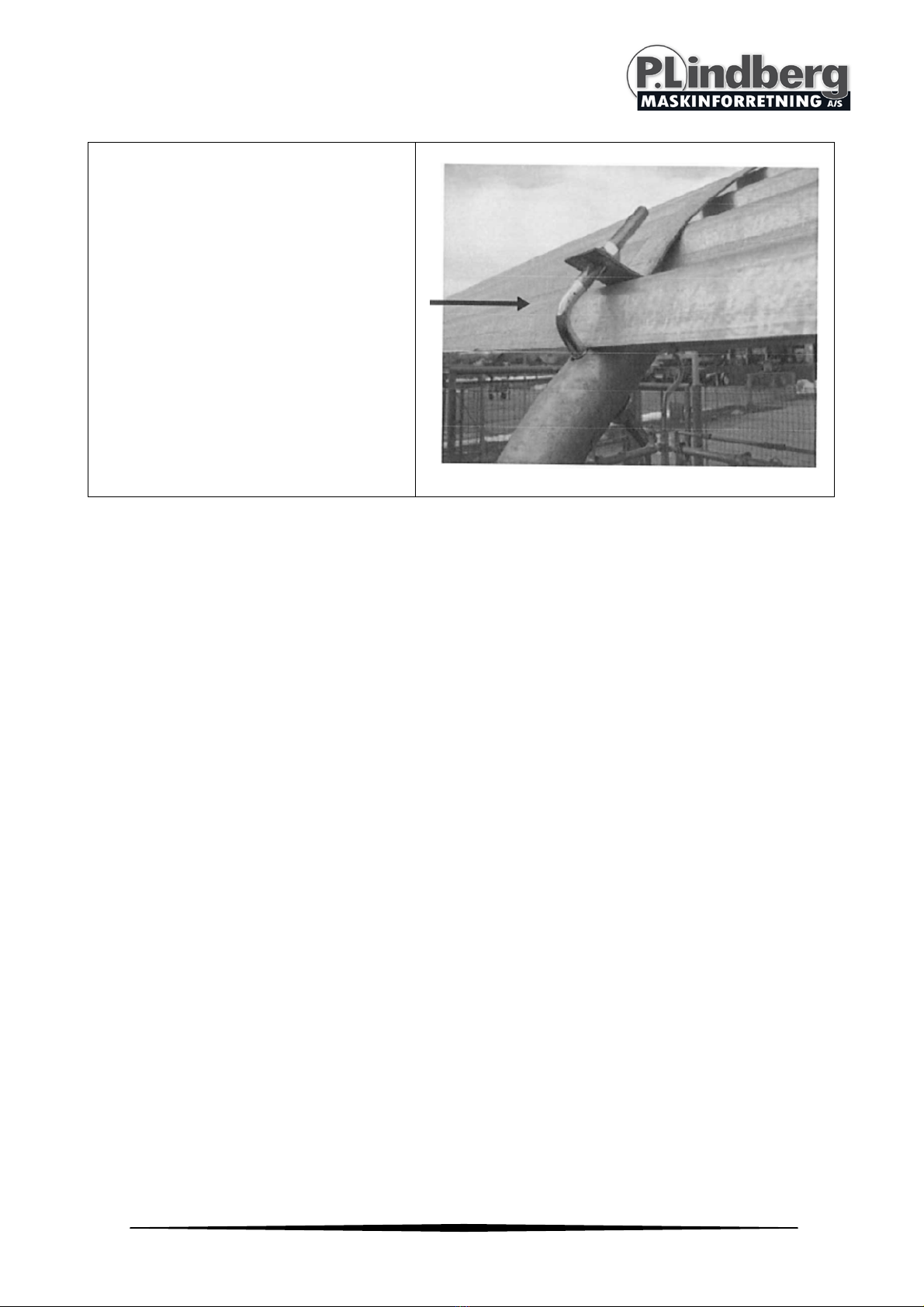

Vinkelkrogene monteres i
tagbøjlerne. Tagpladerne holdes på
plads af skinnerne som
fastspændes på krogene med 10
mm møtrikker.

6 MAN 9041213 DK V2
P. Lindberg A/S Sdr. Ringvej 1 www.p-lindberg.dk
Tlf: 70212626 DK-6600 Vejen e-mail: [e-mail]

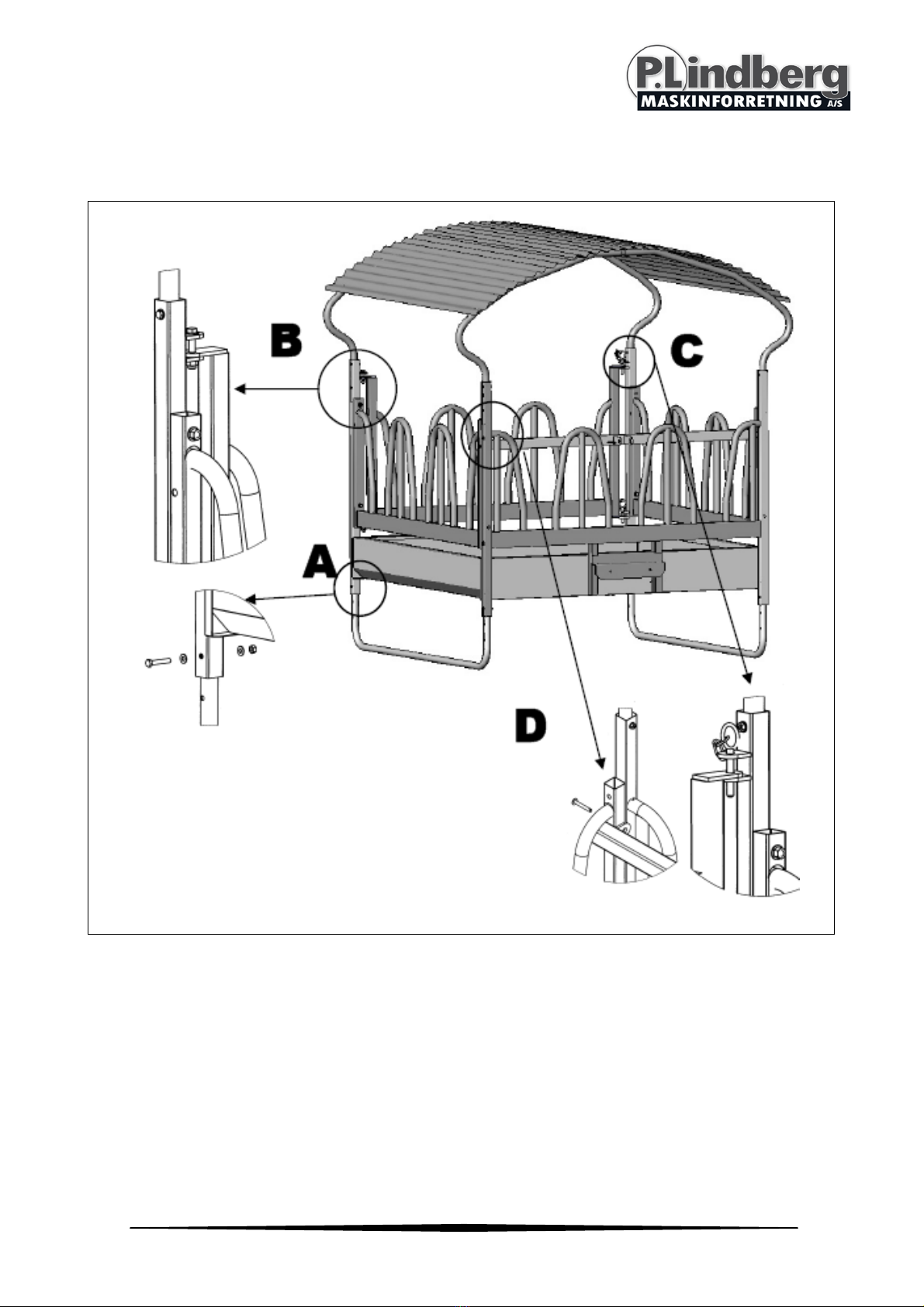

Oversigt
Vi forbeholder os ret til uden foregående varsel at ændre de tekniske parametre og specifikationer for dette produkt.
A: Justerbar benhøjde.
B: Fastmonteret side af låge.
C: Naglemonteret side af låge.
D: Transportbøjle boltet på.

Art.: 9041213
Foderhäck, 12 ätplatser
Myrangatan 4 – 745 37 Enköping - Tel. [phone] –
[e-mail]
www.p-lindberg.se
S
Original
Bruksanvisning

2 MAN 9041213 SE V2
P. Lindberg Myrangatan 4 www.p-lindberg.se
Tel: [phone] Enköping e-mail: [e-mail]
Foderhäck / höhäck - Art.: 9041213
Beskrivning: Galvaniserad foderhäck med 12 bogstöd ätplatser. Foderhäcken har
justerbara ben och tak. Trepunktsfäste är påsvetsat så den lätt kan flyttas med en hål-
bom och en toppstång (medföljer inte).
Avsedd användning: Får bara användas som bruksanvisningen anger – all annan
användning anses som felaktig.
Obs. Vid användning av foderhäcken till hästar, rekomenderas att montera bägge
benen och taket i högsta position. Detta för att minska risken för att hästarna kommer
i kontakt med de skarpa kanterna på taket.
Specifikationer:
Ätplatser Längd
Bredd Vikt
12 stk.
200 cm
200 cm
366 kg
Montering:
Montera ihop de två bottenplåtarna med
4 bult (10 x 20 mm) och mutter.

3 MAN 9041213 SE V2
P. Lindberg Myrangatan 4 www.p-lindberg.se
Tel: [phone] Enköping e-mail: [e-mail]
För att underlätta monteringen lägg
bottenplåtarna (A) på två pallar eller
liknande.
Montera bottenplåtarna på insidan av
ändgaveln. Montera först de två
hörnbultarna i (B), och sedan de sex
mittersta (C). Bultarna är 10 x 20 mm.
Den andra ändgaveln monteras på
samma sätt.
Vänta med att dra åt bultarna helt.
Montera de två takbågarna invändigt i
hörnstolparna i den önskade höjden (två
valmöjligheter) med 10 x 60 mm bult och
mutter.
Sidostyckena skruvas fast på
hörnstolparna med 14 x 120 mm bult
och mutter (D).
Transportögglorna till toppstångsfäste
(E) används endast vid transport av
foderhäcken.
Lyft foderhäcken och montera medarna.
Välj den passande höjden och skruva
fast medarna i ett av de tre valfria hålen
med 10 x 60 mm bult och mutter.
Därefter dras alla bultarna åt i
foderhäcken.

4 MAN 9041213 SE V2
P. Lindberg Myrangatan 4 www.p-lindberg.se
Tel: [phone] Enköping e-mail: [e-mail]
Grinden mittemot
trepunksupphängningen monteras med
bult i den ena sidan, och sprint i den
andra sidan, så den kan öppnas utan att
använda verktyg.
Valfritt vilken sida som monteras fast.
Sprinten (F) böjs ut, kedjan sätts in och
flappen böjs in igen.
Takplåtarna läggs upp med ett överlapp
som visas på teckningen.
I ändan på skenorna för takmontage
bockas vid de små hacken.
Vinkelkroken monteras i takstolen.
Takplåtarna hålls på plats av skenorna
som spänns fast på krokarna med 10
mm mutter.

5 MAN 9041213 SE V2
P. Lindberg Myrangatan 4 www.p-lindberg.se
Tel: [phone] Enköping e-mail: [e-mail]

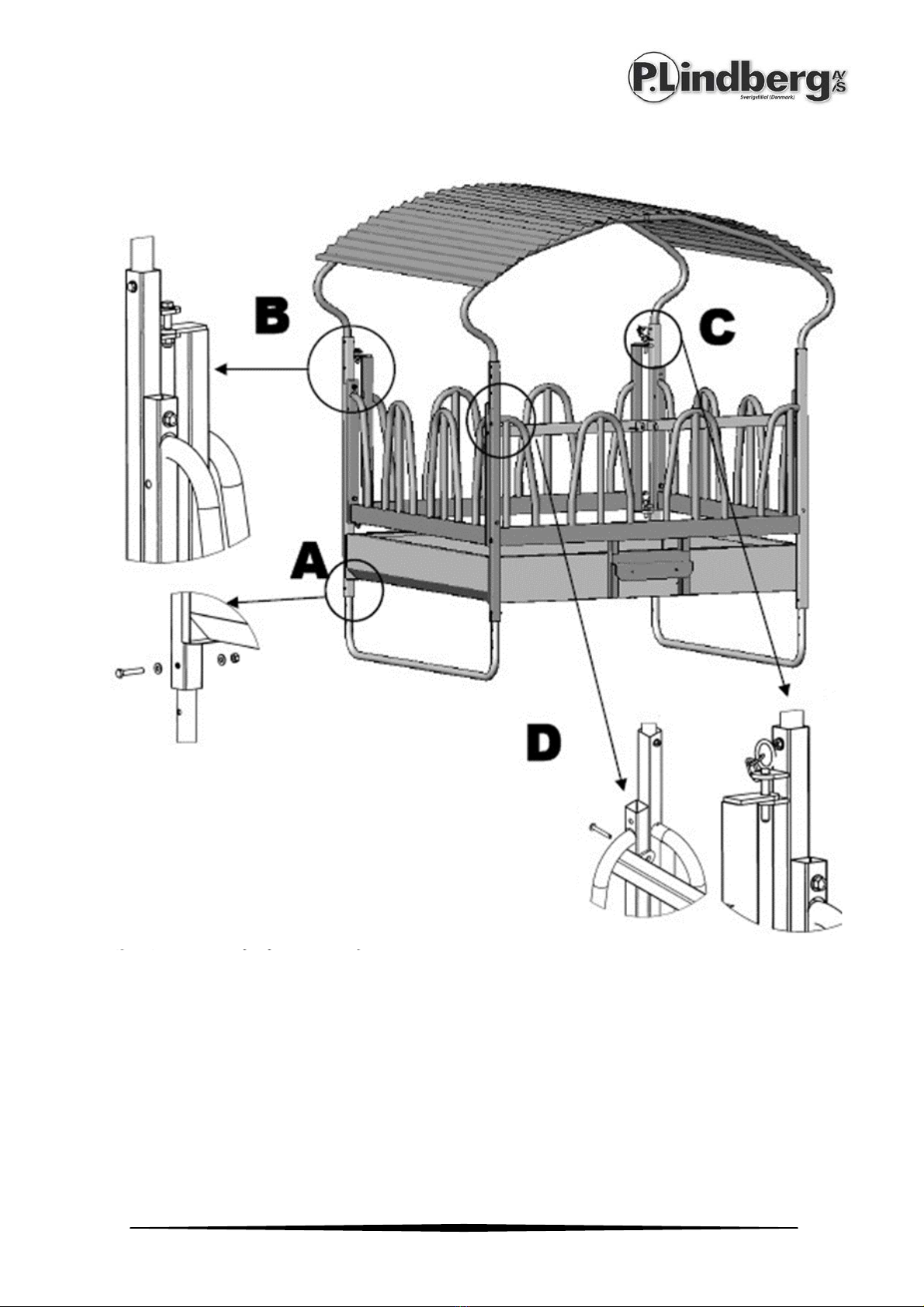

Vi förbehåller oss rätten att ändra produktens tekniska parametrar och specifikationer utan föregående meddelande.
A: Justerbar benhöjd
B: Fastmonterad sida av dörr
C: Sprintmontage sida av dörr
D: Transportbåge bultas fast

Artikelnr.: 9041213
Futterraufe, 12 Plätze
P-Lindberg GmbH – Flensburger Str. 3 – D-24969 Großenwiehe
Tel. [phone] Fax. [phone]
www.p-lindberg.de
D
Original
Bedienungsanleitung

2 MAN 9041213 DE V1
P. Lindberg GmbH Flensburger Str. 3 www.p-lindberg.de
Tel. [phone] D-24969 Großenwiehe E-mail: [e-mail]
Futterraufe – Artikelnr. 9041213
Beschreibung: Verzinkte Futterraufe mit 12 Bügeln/Futterplätzen. Fußhöhe und Dach
der Futterraufe können eingestellt werden. Die Dreipunktaufhängung ist
angeschweißt, sodass diese leicht mit einer Zugstange und einer Deichsel (nicht in der
Lieferung inbegriffen) transportiert werden kann.
Zweckmäßige Verwendung: Darf ausschließlich wie in dieser Bedienungsanleitung
beschrieben montiert und verwendet werden. Jegliche andere Art der Anwendung
wird als falsch angesehen.
Achtung! Bei der Verwendung der Futterraufe für Pferde empfehlen wir, sowohl Füße
als auch Dach in der höchsten Position anzubringen. Dies reduziert das Risiko dafür,
dass die Pferde die scharfen Dachkanten berühren.
Technische Daten:
Futterplätze
Länge
Breite
Gewicht
12 Stk.
200 cm
200 cm
366 kg
Montage:
Befestigen Sie die beiden unteren
Platten mit 4 Schrauben (10 x 20
mm) und Muttern aneinander.

3 MAN 9041213 DE V1
P. Lindberg GmbH Flensburger Str. 3 www.p-lindberg.de
Tel. [phone] D-24969 Großenwiehe E-mail: [e-mail]

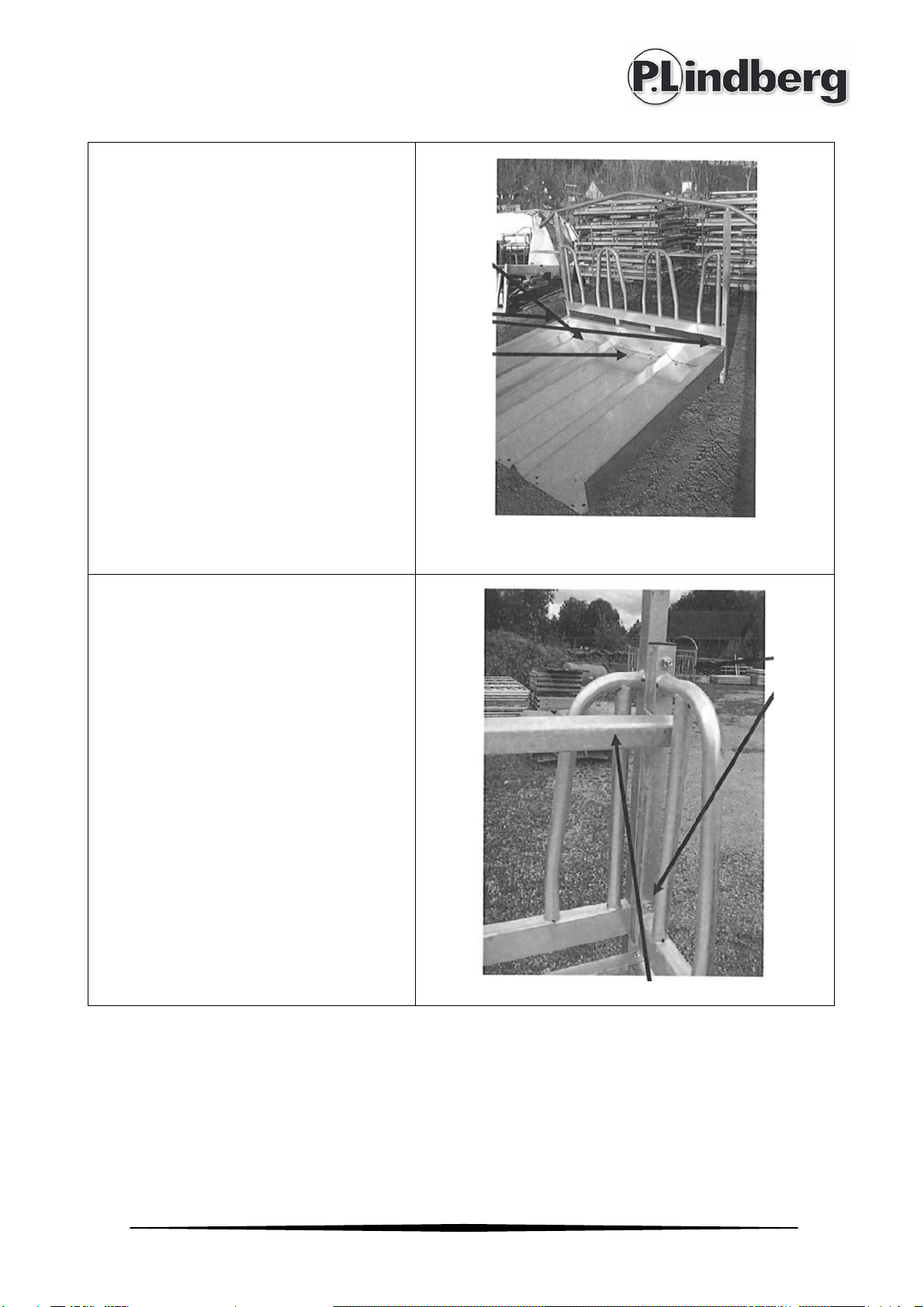

Um die Arbeit zu erleichtern, wird
die untere Platte (A) auf zwei
Paletten oder Ähnliches gelegt.
Montieren Sie die untere Platte an
der Innenseite des Endgiebels.
Befestigen Sie zuerst die beiden
Schrauben an der Ecke (B), dann
die sechs Schrauben in der Mitte
(C). Die Schrauben sind 10 x 20 mm
groß.
Der zweite Endgiebel wird auf
dieselbe Weise montiert.
Ziehen Sie die Schrauben noch
nicht ganz fest.
Montieren Sie die beiden
Dachbügel in der gewünschten
Höhe (zwei Optionen) mit 10 x 60
mm Schrauben und Muttern innen
an den Eckpfosten.
Die Seitenteile werden dann mit 14
x 120 mm Schrauben und Muttern
(D) an den Eckpfosten befestigt.
Der Transportbügel für die
Deichselbefestigung (E) wird nur für
den Transport der Futterraufe
verwendet.
A
B
C
D
E

4 MAN 9041213 DE V1
P. Lindberg GmbH Flensburger Str. 3 www.p-lindberg.de
Tel. [phone] D-24969 Großenwiehe E-mail: [e-mail]
Heben Sie die Futterraufe und
montieren Sie die Kufen. Wählen
Sie die gewünschte Höhe und
schrauben Sie die Kufen in einem
der drei verfügbaren Löcher mit 10
x 60 mm Schrauben und Muttern
fest.
Dann werden alle Schrauben der
Futterraufe fest angezogen.
Der Deckel gegenüber der
Dreipunktaufhängung wird auf der
einen Seite mit Schrauben
befestigt, an der anderen Seite
genagelt, sodass dieser ohne
Werkzeug geöffnet werden kann.
Sie bestimmen, welche Seite fix
montiert werden soll.
Die Klappe (F) wird herausgebogen,
die Kette eingelegt, und die Klappe
wieder hineingebogen.
Die Dachplatten werden wie in der
Zeichnung angezeigt überlappend
angebracht.
F
Überlappung

5 MAN 9041213 DE V1
P. Lindberg GmbH Flensburger Str. 3 www.p-lindberg.de
Tel. [phone] D-24969 Großenwiehe E-mail: [e-mail]
Die Schienenenden für die
Dachmontage werden an den
kleinen Haken gebogen.
Die Winkelhaken werden an den
Dachbügeln montiert. Die
Dachplatten werden von den
Schienen gehalten, die mit 10 mm
Muttern an den Haken
festgespannt werden.
Falz

6 MAN 9041213 DE V1
P. Lindberg GmbH Flensburger Str. 3 www.p-lindberg.de
Tel. [phone] D-24969 Großenwiehe E-mail: [e-mail]

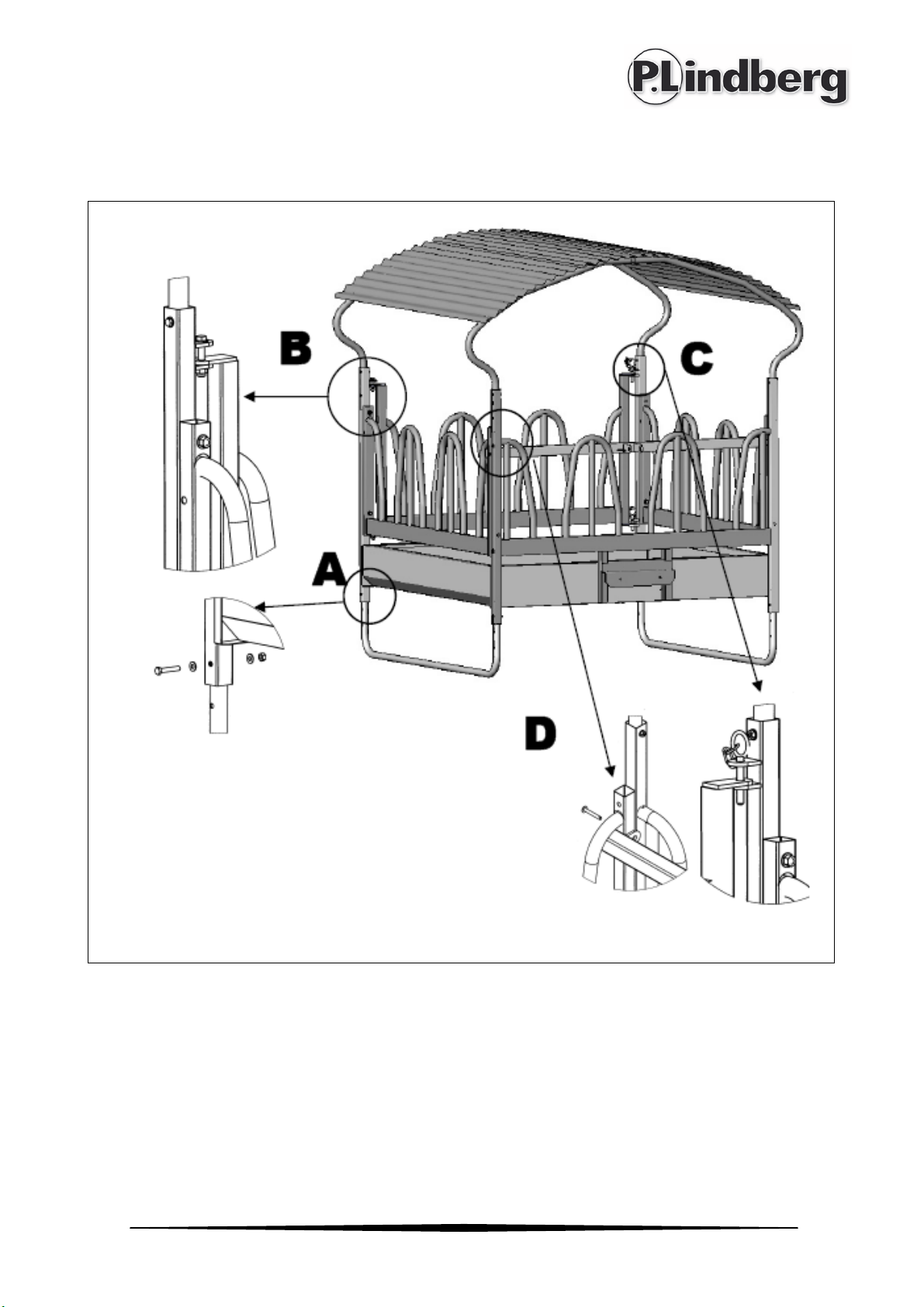

Übersicht
Wir behalten uns das Recht vor, ohne vorherige Information technische Parameter
oder Spezifikationen für dieses Produkt zu ändern.
A: Einstellbare Fußhöhe.
B: Fix montierte Seite des Deckels.
C: Mit Nägeln montierte Seite des Deckels.
D: Angeschraubter Transportbügel.
