Parker domnick hunter GL Plus Series User manual

Series GL Plus
Compressed Air Filters
Trykluftfilter • Druckluftfilter • Compressed air filter • Filtre à air comprimé • Filtro dell'aria
compressa • Persluchtfilters • Trykkluftfilter • Tryckluftsfilter
DA Brugsanvisning
DE Betriebsanleitung
EN Operating Instructions
FR Notice d'utilisation
IT Istruzioni per l'uso
NL Bedieningshandleiding
NO Bruksanvisning
SV Driftinstruktioner
GL Plus2-19_Int-1_Rev.02

2GL Plus2-19_Int1_02

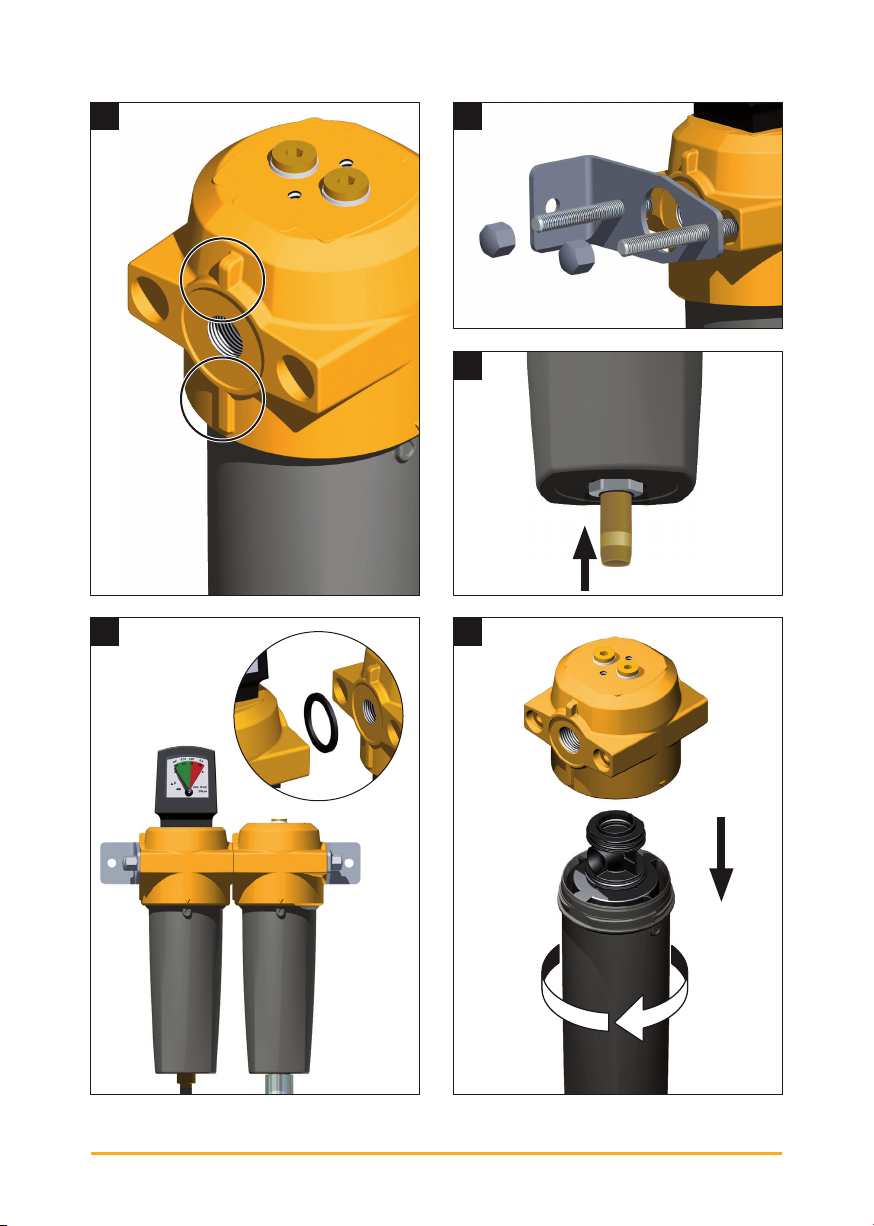

1
4
2
3
5

GL Plus 2-19_Int1_02 3
Mål og vægt / Maße und Gewicht / Dimensions and weight / Dimensions et poids
Dimensioni e peso / Afmetingen en gewicht / Dimensjoner og vekt / Mått och vikt
*A
[mm]
B
[mm]
C
[mm]
D
[mm]
GL2 1/4 67 203 23 40 0,6
GL3 3/8 89 270 38 50 1,3
GL5 1/2 89 270 38 50 1,3
GL7 3/4 89 270 38 50 1,3
GL9 1130 309 46 70 3,0
GL11 1 1/2 130 399 46 70 3,2
GL12 1 1/2 164 471 57 100 6,9
GL13 2164 563 57 100 7,3
GL14 2 1/2 164 563 57 100 7,1
GL17 2 1/2 192 685 72 120 10,3
GL19 3192 875 72 120 15,3
* : DIN ISO 228 (BSP-P) / ANSI B 1.20.1 (NPT-F)
B : Mål uden påmonterede dele / Maß ohne Anbauten / Dimensions without attachments
Dimension sans pièces rapportées / Misura senza elementi annessi / Afmetingen zonder
aanbouwdelen / Dimensjoner uten påmonterte deler / Mått utan påbyggnader
D : Mindsteafstand for elementskift / Mindestabstand für Elementwechsel
Minimum clearance for element change / Ecartement minimal pour changement d'élément
Distanza min. per il cambio dell’elemento / Min. afstand voor het vervangen van het element
Min. avstand for skifte av elementer / Minsta avstånd för elementbyte
Nominel ydelse / Nominale Leistung / Nominal capacity / Puissance nominale
Portata nominale / Nominaal vermogen / Nominell effekt / Nominell kapacitet
[m³/h] [cfm]
GL2 36 21
GL3 55 32
GL5 72 42
GL7 108 64
GL9 216 127
GL11 396 233
GL12 576 339
GL13 792 466
GL14 1188 699
GL17 1548 911
GL19 2232 1314
med udgangspunkt i 20 °C, 1 bar(a), ved komprimering på 7 bar(e)
bezogen auf 20 °C, 1 bar(a), bei Verdichtung auf 7 bar(e)
related to 20 °C, 1 bar(a), when compressed to 7 bar(e)
en référence à 20 °C, 1 bar(a), avec compression à 7 bar(e)
in riferimento a 20° C, 1 bar(a), con compressione su 7 bar(e)
bij 20 °C, 1 bar(a), bij compressie tot 7 bar(e)
gjelder for 20 °C, 1 bar(a), ved kompresjon til 7 bar(e)
relaterad till 20°C, 1 bar(a), vid kompression på 7 bar(e)
8 mm
A
~C
~B
D68 mm

4GL Plus2-19_Int1_02
Anvendelsesområder / Einsatzbereiche / Areas of application / Domaines d'applica-
tion Campi d'impiego / Bedrijfsbereiken / Bruksområder / Användningsområden
A B C D TS min TS max PS max
°C °F °C °F bar(e) psi(g)
+ZLP K - 1,5 35 80 176 16 232
oZLP H - 1,5 35 100 212 20 290
oZLP K D 1,5 35 80 176 16 232
oZLP H D 1,5 35 80 176 16 232
oZLP OA D1,5 35 80 176 16 232
+XLP K - 1,5 35 80 176 16 232
oXLP H - 1,5 35 100 212 20 290
oXLP K D 1,5 35 80 176 16 232
oXLP H D 1,5 35 80 176 16 232
oXLP OA D1,5 35 80 176 16 232
+AP H - 1,5 35 50 122 20 290
A : Udførelse (+ standard / o modiceret) / Ausführung (+ Standard / o modiziert)
Design (+ Standard / o modied) / Modèle (+ standard / o modié)
Versione (+ standard / o modicata) / Uitvoering (+ standaard / o aangepast)
Modell (+ standard / o modisert) / Utförande (+ standard / o modierat)
B : Elementtype / Elementtyp / Element type / Type d'élément
Tipo di elemento / Type element / Elementtype / Elementtyp
C : Udløb (K svømmerudleder / H håndaftapning / OA uden udleder/åben)
Ablass (K Schwimmerableiter / H Handablass / OA ohne Ableiter/offen)
Drain (K Float drain / H Manual drain / OA without drain/open)
Evacuation (K évacuateur à otteur / H décharge manuelle / OA sans évacuateur/ouvert)
Scarico (K scaricatore a galleggiante / H scarico manuale / OA senza scaricatore/aperto)
Aaat (K vlotteraeider / H handaaat / OA zonder aeider/open)
Avløp (K ottøravleder / H manuell avløpsventil / OA uten avleder / åpen)
Avtappning (K ottöravledare / H manuell avtappning / OA utan avledare/öppen)
D : Differenstrykmanometer / Differenzdruckmanometer / Differential pressure gauge
Manomètre différentiel / Manometro differenziale / Verschildrukmeter
Differansetrykkmanometer / Differenstryckmanometer

Trykluftlter GL Plus -serien Brugsanvisning | DA
GL Plus 2-19_Int-1_02 5
Trykluftfiltre i GL-serien Plus
Filtre i GL Plus-serien repræsenterer aktuelt
teknisk niveau inden for forskning og ud-
vikling på området for ltreringsteknik. Et
bredt spektrum af tilgængelige elementtyper
gør dem særdeles alsidige i anvendelse:
Filtre med elementtyper i serierne ZL Plus
og XL Plus benyttes til udskilning af partik-
ler i størrelsesordenen 3 μm, 1 μm resp. 0,01
μm og leveres som standard med svømme-
rudleder.
Filtre med elementtyper i AP -serien benyt-
tes til adsorptiv fjernelse af gasformige or-
ganiske substanser og leveres som standard
med håndaftapning.
Den høje fremstillingskvalitet for de an-
vendte elementer sørger i forbindelse med
brug af avancerede ltreringsmedier og en
optimeret strømningsfordeling inden for ele-
menterne for lave trykmodstande og dermed
lave driftsomkostninger. Trykmodstand og
ltreringsydelse er blevet valideret gennem
uafhængige målinger, derfor kan ydelsen for
elementerne garanteres over den samlede
levetid. Filtre i GL Plus-serien er særligt
fejlsikre og pladsbesparende konstrueret. På
trods af de små indbygningsmål er ltrene
særdeles betjenings- og vedligeholdelses-
venlige.
Leveringsomfang
Filtrene leveres driftsklare og kan installeres
direkte i rørledningssystemet. Filtre i OA -
udførelsen leveres uden skrueprop og er
ikke driftsklare uden monteret tilbehør. Hvis
der er bestilt tilbehør, der ikke er beskrevet,
er dette vedlagt i særskilte pakninger og
skal installeres i henhold til medfølgende
vejledning.
Produktnøgle
Produktbetegnelsen for trykluftltre i GL Plus
-serien er sat sammen af følgende nøgle:
Serie Størrelse Elementtype Standard oder Optionen * Tilslutning
GL
Eksempler:
GL 3 XLP D H – N
GL 9 XLP D H
GL 5 XLP D OA
Størrelse 2, 3, 5, 7, 9, 11, 12,
13, 14, 17, 19
Elementtype ZLP (nlter)
XLP (super-nlter)
AP (aktivkullter)
Standard** D (differenstrykmanometer)
Ekstraudstyr * H (håndaftapning)
OA (uden udleder)
Tilslutning – N (kun til NPT-F)
* kun hvis afvigende fra standard
** ikke til lterstørrelse GL2 og aktivt kullter

DA | Brugsanvisning Trykluftlter GL Plus -serien
6GL Plus 2-19_Int-1_02
Formålsbestemt anvendelse
Angivelserne på mærkepladen skal respek-
teres. Tilsidesættelse af de angivne data
betragtes som stridende imod formålsbe-
stemt anvendelse. Inden for rammerne af de
fastsatte grænseværdier er ltrene ube-
grænset brugbare til ltrering af trykluft og
nitrogen (gasformig).
Ikke-tilladte anvendelser
Filtrering af kritiske uider er ikke tilladt.
Filtrene må under ingen omstændigheder
anvendes til ltrering af eksplosive, brænd-
bare eller giftige gasser fra uidgruppe 1
jævnfør direktiv 97/23/EF.
Det er forbudt at foretage ændringer på
trykhusene. Ændringer kan være til fare for
arbejdssikkerheden og kan medføre skader
og kvæstelser.
Målgruppe
Denne brugsanvisning henvender sig til
fagfolk, som er blevet pålagt arbejde med
montage, drift og vedligeholdelse af ltret.
Disse personer skal være uddannet til at
håndtere trykudstyr fagmæssigt korrekt.
Sikkerhedsanvisninger
Fare som følge af pludseligt trykudslip!
Fjern aldrig dele af ltret, og undlad enhver
anden form for indgreb, så længe ltret
står under tryk. Et pludseligt trykudslip kan
forårsage svære kvæstelser.
Luk lterhuset helt. Markeringerne på ltero-
ver- og underdelen skal stå over hinanden
(g. 8).
Filtret skal gøres trykløst, inden arbejder her-
på påbegyndes!
Fare som følge af varme overflader!
Fluiderne, som strømmer gennem ltret, kan
være op til 100 °C (212 °F) varme. Herved
kan ltrets hus blive varmet kraftigt op.
Berør ikke varme overader!
Brug sikkerhedshandsker om nødvendigt!
Ulykkesforebyggelse
Specikke forskrifter angående ulykkesfore-
byggelse skal følges, i Tyskland for eksem-
pel UVV/BGV.
Følg driftsanvisninger, som er udstukket af
produktets ejer!
Fare som følge af kontaminering
Filterhus og lterelementer er under visse
omstændigheder kontaminerede af ltrerede
substanser. Det er derfor vigtigt, at sikkerhe-
dsdatabladet til det anvendte uid iagttages!
Brug om nødvendigt passende værnemidler
(handsker og åndedrætsværn).
Efter demontering eller elementskift skal alle
dele bortskaffes ifølge gældende miljøfor-
skrifter!

Trykluftlter GL Plus -serien Brugsanvisning | DA
GL Plus 2-19_Int-1_02 7
Montage
Forudsætninger
De nærmere detaljer om montageprocedure
afhænger af de lokalt givne forhold. Bemærk
følgende principielle anvisninger:
▌
Efterse ltret for skader. Et beskadiget lter
må ikke installeres eller tages i brug.
▌
Gør ledningen trykløs før montagen.
▌
Sørg for, at lterover- og underdelen er
lukket indtil anslag. Markeringerne på
lterover- og underdelen skal stå over
hinanden (g. 8).
▌
Filtret skal indsættes lodret.
▌
Bemærk strømningsretningen: Gevindtils-
lutningen på lterhovedets trykluft-indtags-
side er markeret med en ribbe (g. 1).
▌
Vær opmærksom på ltrets egenvægt,
og monter om nødvendigt en støtteanord-
ning. Støtteanordningen skal konciperes
således, at et lter, der er fyldt helt op med
væske, kan holdes.
▌
Forvis dig om, at der forendes en direkte
forbindelse til en sikkerhedsanordning,
som forhindrer, at de maksimalt tillad-
te grænseværdier (tryk og temperatur)
overskrides.
▌
Filtret skal indsættes i rørledningssystemet
på det sted, hvor temperaturen er lavest.
▌
Sørg for, at der er tilstrækkelig fri plads
til skift af lterelement neden under ltret
(oversigt side 2, værdi D ).
Montering af filter
Filtret leveres driftsklart, med undtagelse
af OA (ekstraudstyr). Hvis der er bestilt ek-
straudstyr, skal dette monteres på ltret først
i henhold til oplysningerne i den tilhørende
dokumentation.
- Gør ledningsafsnittet trykløst.
- Påsæt om nødvendigt støtteanordning
(g. 2). Til det anvendes vægholderen BF
(se oversigt over tilbehør , side 11).
- Ved behov kombineres ere ltre (g. 4).
Til lterkombinationer uden vægholder
anvendes fastgøringssæt BFS
(se oversigt over tilbehør , side 11).
- Ret ltret ind: Ribben ved gevindtilslutnin-
gen angiver trykluft-indtagssiden (g.1).
- Monter ltret i ledningen. Sørg her for,
at skruesamlingen er tæt, og at ltret er
lodret.
- Sæt ledningsafsnittet under tryk igen, og
kontroller, at ltret er tæt og fungerer, som
det skal.
Drift
Undgå stødvis trykopbygning eller trykfald
under lterdrift. Hvis trykket opbygges eller
falder for hurtigt, kan der opstå skade på
ltret.

DA | Brugsanvisning Trykluftlter GL Plus -serien
8GL Plus 2-19_Int-1_02
Vedligeholdelse
Fare som følge af pludseligt
trykudslip!
Efter alle vedligeholdelsesarbejder
skal det sikres, at lterhuset er lukket
helt. Et lter, der revner, kan forårsa-
ge alvorlige kvæstelser!
Overhold de foreskrevne vedligeholdelsesin-
tervaller. Ellers er ltrets fejlfrie funktion ikke
garanteret.
Ugentlig
Kontroller en gang om ugen, at svømmerud-
lederen er tæt og fungerer fejlfrit.
Der må ikke kunne høres en permanent
strømningslyd. I så fald skal svømmerudle-
deren skiftes ud.
Årlig
Elementtyperne XLP , ZLP skal udskiftes
årligt.
I den forbindelse skal svømmerudlederen
efterses for urenheder og renses ved behov.
Efter behov
Udskiftningsintervallet for aktivkulelementet
AP går op til 650 driftstimer.
Fremskyndet udskiftning kan nødvendig-
gøres af følgende faktorer:
▌
Høje temperaturer
▌
Høj oliedampkoncentration
▌
Høj relativ fugtighed
Det optimale udskiftningsinterval skal derfor
ndes gennem regelmæssige målinger.
Udskiftning af filterelement
Fare som følge af pludseligt
trykudslip!
Filtret skal gøres trykløst, inden
arbejder herpå påbegyndes! Et plud-
seligt trykudslip kan forårsage svære
kvæstelser.
- Spær tilledning til ltret.
- Gør ltret trykløst. Vandudladeren forne-
den på ltret skal her åbnes.
- Drej husets underdel en hel omgang i
urets retning, og træk den nedad og af
(g. 5).
- Tag lterelementet ud, og kasser det ifølge
driftsanvisningen.
- Udskift pakning (g. 6).
- Indsæt nyt lterelement: Næserne passer
nøjagtigt i udsparingerne indvendigt i
husets underdel, så lterelementet sidder
fast (g. 7).
- Smør lidt fedt på underdelens gevind.
- Ret underdelen lodret ind under overdelen
ved hjælp af markeringerne, og luk ved at
skrue en hel omgang. (g. 8).
- Luk vandudladeren, og åbn tilledningen
til ltret.
- Kontroller, at ltret er tæt.

Trykluftlter GL Plus -serien Brugsanvisning | DA
GL Plus 2-19_Int-1_02 9
Rensning af svømmerudleder
Fare som følge af pludseligt
trykudslip!
Filtret skal gøres trykløst, inden
arbejder herpå påbegyndes! Et plud-
seligt trykudslip kan forårsage svære
kvæstelser.
- Spær tilledning til ltret.
- Gør lteret trykløs, tryk dertil svømmeud-
lederens tømningsventil opad, til hele kon-
densatet er løbet ud og der ikke længere
høres en udstrømningslyd. (g.3).
- Drej husets underdel en hel omgang i urets
retning, og træk den nedad og af (g. 5).
- Udskift pakning (g. 6).
- Låsemøtrikken løsnes ved hjælp af en gaf-
felnøgle, og svømmeudlederen tages ud af
husunderdelen (billede 9).
- Indsæt en ny eller renset svømmerudleder
i husets underdel.
- Låsemøtrikken sættes på svømmeudlede-
ren under lteret og spændes ved hjælp af
en gaffelnøgle.
)Spænd ikke svømmerudlederen for
fast (maks. tilspændingsmoment 2 Nm),
da lteret ellers kan blive utæt!
- Smør lidt fedt på underdelens gevind.
- Ret underdelen lodret ind under overdelen
ved hjælp af markeringerne, og luk ved at
skrue en hel omgang (g. 8).
- Åbn tilledning til ltret.
- Kontroller, at ltret er tæt: Luk aftapnings-
skruen til svømmerudlederen. Svømmeud-
lederen lukker ved et driftstryk på over
1,5 bar.
Afhjælpning ved
driftsforstyrrelser
Differenstrykmanometer
Efter trykslag, f.eks. som følge af, at en ven-
til åbner sig stødvist, er differenstrykmano-
meterets markør fastlåst. Markøren bender
sig bag anslaget i det røde område.
Vigtigt!
Kontroller lterelementet, da det
muligvis er blevet beskadiget. Et bes-
kadiget element skal udskiftes.
Udskiftning af lterelement: se side 8.
Når lterelementet er blevet kontrolleret, skal
du stille differenstrykmanometerets markør
tilbage igen:
- Løft forsigtigt ruden af med en skruetræk-
ker i den side, hvor låseknasten bender
sig.
- Løft markøren forsigtigt op, og før den
tilbage hen over låseknasten.
- Sæt ruden i igen, og tryk forsigtigt på den,
så den sidder fast.
Mangelfuld filtreringsydelse
Hvis ltreringsydelsen stadig ikke er tilstræk-
kelig efter indsætning af nyt lterelement,
kan årsagen være, at anvendelsesbetin-
gelserne eller owhastighederne er forkert
afpasset. I givet fald skal du kontakte din
forhandler for at nde en løsning.

DA | Brugsanvisning Trykluftlter GL Plus -serien
10 GL Plus 2-19_Int-1_02
Reserve- og sliddele
Best.-nr. Beskrivelse
ZD90GL Differenstrykmanometer (inkl. pakning og skruesamling)
HV15 Håndaftapning
PD15NO Svømmerudleder (inkl. pakning og møtrik)
CP1008ZLP Erstatningselement og hus-O-ring til GL2ZLP
CP2010ZLP Erstatningselement og hus-O-ring til GL3ZLP eller GL5ZLP
CP2020ZLP Erstatningselement og hus-O-ring til GL7ZLP
CP3025ZLP Erstatningselement og hus-O-ring til GL9ZLP
CP3040ZLP Erstatningselement og hus-O-ring til GL11ZLP
CP4040ZLP Erstatningselement og hus-O-ring til GL12ZLP
CP4050ZLP Erstatningselement og hus-O-ring til GL13ZLP
CP4065ZLP Erstatningselement og hus-O-ring til GL14ZLP
CP5065ZLP Erstatningselement og hus-O-ring til GL17ZLP
CP5080ZLP Erstatningselement og hus-O-ring til GL19ZLP
CP1008XLP Erstatningselement og hus-O-ring til GL2XLP
CP2010XLP Erstatningselement og hus-O-ring til GL3XLP eller GL5XLP
CP2020XLP Erstatningselement og hus-O-ring til GL7XLP
CP3025XLP Erstatningselement og hus-O-ring til GL9XLP
CP3040XLP Erstatningselement og hus-O-ring til GL11XLP
CP4040XLP Erstatningselement og hus-O-ring til GL12XLP
CP4050XLP Erstatningselement og hus-O-ring til GL13XLP
CP4065XLP Erstatningselement og hus-O-ring til GL14XLP
CP5065XLP Erstatningselement og hus-O-ring til GL17XLP
CP5080XLP Erstatningselement og hus-O-ring til GL19XLP
CP1008AP Erstatningselement og hus-O-ring til GL2AP
CP2010AP Erstatningselement og hus-O-ring til GL3AP eller GL5AP
CP2020AP Erstatningselement og hus-O-ring til GL7AP
CP3025AP Erstatningselement og hus-O-ring til GL9AP
CP3040AP Erstatningselement og hus-O-ring til GL11AP
CP4040AP Erstatningselement og hus-O-ring til GL12AP
CP4050AP Erstatningselement og hus-O-ring til GL13AP
CP4065AP Erstatningselement og hus-O-ring til GL14AP
CP5065AP Erstatningselement og hus-O-ring til GL17AP
CP5080AP Erstatningselement og hus-O-ring til GL19AP

Trykluftlter GL Plus -serien Brugsanvisning | DA
GL Plus 2-19_Int-1_02 11
Tilbehør
Best.-nr. Beskrivelse
ZDE90GL analogt differenstrykmanometer, med reedkontakt
ZDE120G elektronisk lterovervågning
ED3002-G230 automatisk kondensataeder G3/8i
ED3004-G230 automatisk kondensataeder G1/2i
ED3007-G230 automatisk kondensataeder G1/2i
ED3030-G230 automatisk kondensataeder G1/2i
ED3100-G230 automatisk kondensataeder G1/2i
TRAP22-G230/J tidsstyret magnetventil G3/8i, PN16, 2-55 °C, 230 VAC, IP65
TRAP22-G115/J tidsstyret magnetventil G3/8i, PN16, 2-55 °C, 115 VAC, IP65
TRAP22-G24D/J tidsstyret magnetventil G3/8i, PN16, 2-55 °C, 24 VDC, IP65
BF/GL2 Vægholder til GL2-enkeltlter
BF/GL2/2 Vægholder til GL2-lterkombination, 2-trins
BF/GL2/3 Vægholder til GL2-lterkombination, 3-trins
...
BF/GL19 Vægholder til GL19-enkeltlter
BF/GL19/2 Vægholder til GL19-lterkombination, 2-trins
BF/GL19/3 Vægholder til GL19-lterkombination, 3-trins
BFS/GL2/2 Fastgøringssæt GL2-lterkombination, 2-trins
BFS/GL2/3 Fastgøringssæt GL2-lterkombination, 3-trins
...
BFS/GL19/2 Fastgøringssæt GL19-lterkombination, 2-trins
BFS/GL19/3 Fastgøringssæt GL19-lterkombination, 3-trins
MK-G15-G10 Monteringssæt G1/2a på G3/8a (inkl. kuglehane)
MK-G15-G10I Monteringssæt G1/2a på G3/8i (inkl. kuglehane)
MK-G15-G15 Monteringssæt G1/2a på G1/2a (inkl. kuglehane)
MK-G15-G20 Monteringssæt G1/2a på G3/4a (inkl. kuglehane)
Komponentliste (til oversigtstegning side 67)
Pos. Betegnelse Best.-nr.
1 Differenstrykmanometer (inkl. pakning og skruesamling) ZD90GL
2 Skrueprop
3 Pakning
4 Forlænger
5 Håndaftapning HV15
6 Husunderdel
7 Svømmerudleder (inkl. pakning og møtrik) PD15NO
8 Filterelement med huspakning CP ...
9 Husoverdel
A Ekstraudstyr vægholder (ved lterkombinationer inkl. pakning) BF/ ...
B Ekstraudstyr fastgøringssæt (gevindstænger, hættemøtrikker, pakning) BFS/ ...

DE | Betriebsanleitung Druckluftlter Serie GL Plus
12 GL Plus2-19_Int-1_02
Druckluftfilter der Serie GL
Plus
Filter der Serie GL Plus stellen den aktuells-
ten Stand von Forschung und Entwicklung
der Filtrationstechnik dar. Sie sind aufgrund
eines breiten Spektrums an verfügbaren
Elementtypen sehr vielseitig verwendbar:
Filter mit Elementtypen der Serien
ZL Plus und XL Plus dienen der Abschei-
dung von Partikeln im Größenbereich von
3µm, 1µm bzw. 0,01µm und werden stan-
dardmäßig mit Schwimmerableiter geliefert.
Filter mit Elementtypen der Serie AP dienen
der adsorptiven Entfernung von gasförmigen
organischen Substanzen und werden stan-
dardmäßig mit Handablass geliefert.
Die hohe Fertigungsqualität der eingesetzten
Elemente sorgt in Verbindung mit der Ver-
wendung fortschrittlichster Filtrationsmedien
und einer optimierten Strömungsverteilung
innerhalb der Elemente für geringe Druckwi-
derstände und somit geringe Betriebskos-
ten. Druckwiderstand und Filtrationsleistung
wurden durch unabhängige Messungen
validiert, daher kann für die Elemente die
Leistung über die gesamte Lebensdauer ga-
rantiert werden. Filter der Serie GL Plus sind
besonders fehlersicher und raumsparend
konstruiert. Sie bieten höchste Bedienungs-
und Wartungsfreundlichkeit trotz geringer
Einbaumaße.
Lieferumfang
Die Filter werden betriebsfertig geliefert und
können direkt in das Rohrleitungssystem
installiert werden. Filter in der Ausführung
OA werden ohne Verschlussschraube
geliefert und sind ohne montiertes Zubehör
nicht betriebsbereit. Falls nicht beschrie-
benes Zubehör mitbestellt wurde, so liegt
dies in gesonderten Verpackungen bei und
muss entsprechend der jeweils beiliegenden
Anleitung installiert werden.
Produktschlüssel
Die Produktbezeichnung für Druckluftlter
der Serie GL Plus setzt sich nach folgen-
dem Schlüssel zusammen:
Serie Baugröße Elementtyp Standard oder Optionen * Anschluss
GL
Beispiele:
GL 3 XLP D H – N
GL 9 XLP D H
GL 5 XLP D OA
Baugröße 2, 3, 5, 7, 9, 11, 12,
13, 14, 17, 19
Elementtyp ZLP (Feinlter)
XLP (Feinstlter)
AP (Aktivkohlelter)
Standard ** D (Differenzdruckmanometer)
Optionen * H (Handablass)
OA (ohne Ableiter)
Anschluss – N (nur für NPT-F)
* nur wenn abweichend vom Standard
** nicht für Filtergröße GL2 und Aktivkohle-
lter

Druckluftlter Serie GL Plus Betriebsanleitung | DE
GL Plus2-19_Int-1_02 13
Bestimmungsgemäße
Verwendung
Die Angaben auf dem Typenschild müssen
beachtet werden. Die Nichteinhaltung der
dort aufgeführten Daten gilt als nicht bestim-
mungsgemäß. Im Rahmen der gesetzten
Grenzwerte sind die Filter uneingeschränkt
nutzbar zur Filtration von Druckluft und
Stickstoff (gasförmig).
Nicht zulässige Anwendungen
Nicht zulässig ist die Filtration von kritischen
Fluiden. Die Filter dürfen keinesfalls zur
Filtration von explosionsfähigen, brennbaren
oder giftigen Gasen der Fluidgruppe1 ge-
mäß Richtlinie 97/23/EG eingesetzt werden.
Veränderungen an den Druckgehäusen
sind verboten. Veränderungen können die
Betriebssicherheit gefährden und Schäden
oder Verletzungen zur Folge haben.
Zielgruppe
Diese Betriebsanleitung richtet sich an
Fachleute, die mit der Montage, dem Betrieb
und der Wartung des Filters beauftragt sind.
Diese Personen müssen für den Umgang
mit Druckgeräten ausgebildet sein und über
grundsätzliche Kenntnisse im Umgang mit
Druckgeräten verfügen.
Sicherheitshinweise
Gefahr durch plötzlich entweichenden
Druck!
Niemals Teile des Filters entfernen oder
sonstige Manipulationen vornehmen, so-
lange der Filter unter Druck steht. Plötzlich
entweichender Druck kann schwere Verlet-
zungen verursachen.
Das Filtergehäuse komplett verschließen.
Die Markierungen von Filterober- und unter-
teil müssen übereinander stehen (Bild8).
Vor Arbeiten am Filter zuerst den Filter
drucklos machen!
Gefahr durch heiße Oberflächen!
Die Fluide, die den Filter durchströmen,
können bis zu 100°C (212°F) heiß sein.
Dadurch kann sich das Gehäuse des Filters
erhitzen.
Heiße Oberächen nicht berühren!
Gegebenenfalls Schutzhandschuhe tragen!
Unfallverhütung
Beachten Sie die spezischen Vorschriften
zur Unfallverhütung, in Deutschland zum
Beispiel die UVV/BGV.
Betriebsanweisungen des Betreibers be-
achten!
Gefahr durch Kontamination
Filtergehäuse und Filterelemente sind unter
Umständen durch gelterte Substanzen
kontaminiert. Daher unbedingt das Sicher-
heitsdatenblatt des verwendeten Fluides
beachten! Gegebenenfalls Schutzkleidung
tragen (Handschuhe und Atemschutz).
Nach Demontage oder Elementwechsel alle
Teile entsprechend den gültigen Entsor-
gungsbestimmungen entsorgen!

DE | Betriebsanleitung Druckluftlter Serie GL Plus
14 GL Plus2-19_Int-1_02
Montage
Voraussetzungen
Einzelheiten zum Montagevorgang sind
abhängig von den örtlichen Gegebenheiten.
Beachten Sie die folgenden grundsätzlichen
Hinweise:
▌
Den Filter auf Beschädigungen prüfen.
Keinen beschädigten Filter installieren oder
in Betrieb nehmen.
▌
Vor der Montage die Leitung drucklos
machen.
▌
Sicherstellen das Filterober- und unterteil
bis zum Anschlag geschlossen sind. Die
Markierungen auf dem Filterober- und un-
terteil müssen übereinander stehen (Bild8).
▌
Filter nur senkrecht einsetzen.
▌
Strömungsrichtung beachten: Der Gewin-
deanschluss auf der Drucklufteinlass-Seite
des Filterkopfs ist mit einem Steg gekenn-
zeichnet (Bild1).
▌
Eigengewicht des Filters beachten und
gegebenenfalls Stützvorrichtung montie-
ren. Stützvorrichtung so auslegen, dass ein
vollständig mit Flüssigkeit gefüllter Filter
gehalten wird.
▌
Sicherstellen, dass eine direkte Verbindung
zu einer Sicherheitseinrichtung besteht,
die verhindert, dass die maximal zulässi-
gen Grenzwerte (Druck und Temperatur)
überschritten werden.
▌
Den Filter grundsätzlich im Rohrleitungs-
system an der Stelle mit der niedrigsten
Temperatur einsetzen.
▌
Für den Filterelementwechsel ausreichend
freien Platz unterhalb des Filters vorsehen
(Tabelle Seite 2, Wert D).
Filter montieren
Der Filter wird betriebsfertig geliefert, aus-
genommen die Option OA. Falls Optionen
bestellt wurden, müssen Sie diese zuerst
nach den Angaben in der zugehörigen Do-
kumentation an den Filter montieren.
- Den Leitungsabschnitt drucklos machen.
- Falls erforderlich, Stützvorrichtung an-
bringen (Bild2). Dazu die entsprechende
Wandhalterung BF verwenden (siehe
Tabelle, Seite 18).
- Bei Bedarf mehrere Filter kombinieren
(Bild4). Für Filterkombinationen ohne
Wandhalterung das Befestigungs-Kit
BFS verwenden (siehe Tabelle, Seite 18).
- Filter ausrichten: Der Steg am Gewinde-
anschluss zeigt die Drucklufteinlass-Seite
(Bild1).
- Filter in die Leitung montieren. Dabei auf
dichte Verschraubung und senkrechte
Lage des Filters achten.
- Den Leitungsabschnitt wieder unter Druck
setzen und den Filter auf Dichtigkeit und
korrekte Funktion prüfen.
Betrieb
Vermeiden Sie beim Betrieb des Filters
schlagartigen Druckaufbau oder Druckab-
fall. Wenn sich der Druck zu schnell aufbaut
oder abfällt, kann dies zu Schäden am Filter
führen.

Druckluftlter Serie GL Plus Betriebsanleitung | DE
GL Plus2-19_Int-1_02 15
Wartung
Gefahr durch plötzlich
entweichenden Druck!
Nach allen Wartungsarbeiten ist si-
cherzustellen, dass das Filtergehäuse
vollständig geschlossen ist.
Ein berstender Filter kann schwere
Verletzungen verursachen!
Halten Sie die vorgeschriebenen Wartungs-
intervalle ein. Bei Nichtbeachtung ist die
einwandfreie Funktion des Filters nicht
gewährleistet.
Wöchentlich
Prüfen Sie den Schwimmerableiter wö-
chentlich auf Dichtigkeit und einwandfreie
Funktion.
Es darf kein permanentes Strömungsge-
räusch zu hören sein. Andernfalls müssen
Sie den Schwimmerableiter austauschen.
Jährlich
Die Elementtypen XLP , ZLP sind jährlich zu
wechseln.
In diesem Zusammenhang ist der Schwim-
merableiter auf Verunreinigungen zu prüfen
und bei Bedarf zu reinigen.
Nach Bedarf
Das Wechselintervall des Aktivkohle-Elements
AP beträgt bis zu 650 Betriebsstunden.
Folgende Faktoren können einen vorzeitigen
Wechsel erfordern:
▌
hohe Temperaturen,
▌
hohe Öldampfkonzentration,
▌
hohe relative Feuchte.
Das optimale Wechselintervall muss daher
durch regelmäßige Messungen ermittelt
werden.
Filterelement wechseln
Gefahr durch plötzlich
entweichenden Druck!
Vor Arbeiten am Filter zuerst den
Filter drucklos machen! Plötzlich
entweichender Druck kann schwere
Verletzungen verursachen.
- Zuleitung zum Filter sperren.
- Filter drucklos machen. Dazu gegebe-
nenfalls den Kondensatableiter unten am
Filter öffnen.
- Gehäuseunterteil eine volle Drehung im
Uhrzeigersinn drehen und nach unten
abnehmen (Bild5).
- Filterelement entnehmen und nach Be-
triebsanweisung entsorgen.
- Dichtung erneuern (Bild6).
- Neues Filterelement einsetzen: Die Nasen
passen genau in die Aussparungen innen
im Gehäuseunterteil, so dass das Filter-
element fest sitzt (Bild7).
- Gewinde des Unterteils leicht fetten.
- Unterteil anhand der Markierungen
senkrecht unter dem Oberteil ausrichten
und mit einer vollen Drehung verschließen
(Bild8).
- Kondensatableiter gegebenenfalls schlie-
ßen und Zuleitung zum Filter öffnen.
- Dichtigkeit des Filters prüfen.

DE | Betriebsanleitung Druckluftlter Serie GL Plus
16 GL Plus2-19_Int-1_02
Schwimmerableiter reinigen
Gefahr durch plötzlich
entweichenden Druck!
Vor Arbeiten am Filter zuerst den
Filter drucklos machen! Plötzlich
entweichender Druck kann schwere
Verletzungen verursachen.
- Zuleitung zum Filter sperren.
- Filter drucklos machen, dazu das Ablass-
ventil des Schwimmerableiters nach oben
drücken, bis alles Kondensat entwichen
ist und kein Abströmungsgeräusch zu
hören ist. (Bild3).
- Gehäuseunterteil eine volle Drehung im
Uhrzeigersinn drehen und nach unten
abnehmen (Bild5).
- Dichtung erneuern (Bild6).
- Sicherungsmutter mit Hilfe eines Maul-
schlüssels lösen und Schwimmerableiter
aus dem Gehäuseunterteil herausnehmen
(Bild9).
- Neuen oder gereinigten Schwimmerablei-
ter mit Dichtung in das Gehäuseunterteil
einsetzen.
- Sicherungsmutter unterhalb des Filters
auf den Schwimmableiter aufsetzen und
mit Hilfe eines Maulschlüssels anziehen.
)Den Schwimmableiter nicht zu fest an-
ziehen (max. Anzugsdrehmoment 2 Nm),
da sonst der Filter undicht werden kann!
- Gewinde des Unterteils leicht fetten.
- Unterteil anhand der Markierungen
senkrecht unter dem Oberteil ausrichten
und mit einer vollen Drehung verschließen
(Bild8).
- Zuleitung zum Filter öffnen.
- Dichtigkeit des Filters prüfen. Der
Schwimmableiter schließt ab einem Be-
triebsdruck von 1,5 bar.
Abhilfe bei Störungen
Differenzdruckmanometer
Nach Druckschlag, zum Beispiel durch ruck-
artiges Öffnen eines Ventils, ist der Zeiger
des Differenzdruckmanometers arretiert. Der
Zeiger bendet sich hinter dem Anschlag im
roten Bereich.
Achtung!
Prüfen Sie unbedingt das Filter-
element, da dies möglicherweise
beschädigt wurde. Erneuern Sie ein
beschädigtes Element.
Zum Wechseln des Filterelements siehe
Seite 15.
Nach Prüfung des Filterelements müssen
Sie den Zeiger des Differenzdruckmanome-
ters wieder zurücksetzen:
- Sichtscheibe auf der Seite der Arretierha-
ken mit einem Schraubendreher vorsichtig
heraushebeln.
- Zeiger vorsichtig anheben und über den
Arretierhaken zurückführen.
- Sichtscheibe wieder einsetzen und vor-
sichtig andrücken, bis sie fest sitzt.
Mangelhafte Filtrationsleistung
Wenn die Filtrationsleistung auch mit einem
neuen Filterelement nicht ausreichend ist,
können falsch abgestimmte Einsatzbedin-
gungen oder Durchsatzraten die Ursache
sein. Kontaktieren Sie in diesem Fall Ihren
Vertriebspartner, um eine Lösung zu nden.

Druckluftlter Serie GL Plus Betriebsanleitung | DE
GL Plus2-19_Int-1_02 17
Ersatz- und Verschleißteile
Bestell-Nr. Beschreibung
ZD90GL Differenzdruckmanometer (inkl. Dichtung und Verschraubung)
PD15NO Schwimmerableiter (inkl. Dichtung und Mutter)
HV15 Handablass
CP1008ZLP Ersatzelement und Gehäuse-O-Ring für GL2ZLP
CP2010ZLP Ersatzelement und Gehäuse-O-Ring für GL3ZLP D oder GL5ZLP D
CP2020ZLP Ersatzelement und Gehäuse-O-Ring für GL7ZLP D
CP3025ZLP Ersatzelement und Gehäuse-O-Ring für GL9ZLP D
CP3040ZLP Ersatzelement und Gehäuse-O-Ring für GL11ZLP D
CP4040ZLP Ersatzelement und Gehäuse-O-Ring für GL12ZLP D
CP4050ZLP Ersatzelement und Gehäuse-O-Ring für GL13ZLP D
CP4065ZLP Ersatzelement und Gehäuse-O-Ring für GL14ZLP D
CP5065ZLP Ersatzelement und Gehäuse-O-Ring für GL17ZLP D
CP5080ZLP Ersatzelement und Gehäuse-O-Ring für GL19ZLP D
CP1008XLP Ersatzelement und Gehäuse-O-Ring für GL2XLP
CP2010XLP Ersatzelement und Gehäuse-O-Ring für GL3XLP D oder GL5XLP D
CP2020XLP Ersatzelement und Gehäuse-O-Ring für GL7XLP D
CP3025XLP Ersatzelement und Gehäuse-O-Ring für GL9XLP D
CP3040XLP Ersatzelement und Gehäuse-O-Ring für GL11XLP D
CP4040XLP Ersatzelement und Gehäuse-O-Ring für GL12XLP D
CP4050XLP Ersatzelement und Gehäuse-O-Ring für GL13XLP D
CP4065XLP Ersatzelement und Gehäuse-O-Ring für GL14XLP D
CP5065XLP Ersatzelement und Gehäuse-O-Ring für GL17XLP D
CP5080XLP Ersatzelement und Gehäuse-O-Ring für GL19XLP D
CP1008AP Ersatzelement und Gehäuse-O-Ring für GL2AP
CP2010AP Ersatzelement und Gehäuse-O-Ring für GL3AP oder GL5AP
CP2020AP Ersatzelement und Gehäuse-O-Ring für GL7AP
CP3025AP Ersatzelement und Gehäuse-O-Ring für GL9AP
CP3040AP Ersatzelement und Gehäuse-O-Ring für GL11AP
CP4040AP Ersatzelement und Gehäuse-O-Ring für GL12AP
CP4050AP Ersatzelement und Gehäuse-O-Ring für GL13AP
CP4065AP Ersatzelement und Gehäuse-O-Ring für GL14AP
CP5065AP Ersatzelement und Gehäuse-O-Ring für GL17AP
CP5080AP Ersatzelement und Gehäuse-O-Ring für GL19AP

DE | Betriebsanleitung Druckluftlter Serie GL Plus
18 GL Plus2-19_Int-1_02
Zubehör
Bestell-Nr. Beschreibung
ZDE90GL analoges Differenzdruckmanometer, mit Reed-Kontakt
ZDE120G elektronische Filterüberwachung
ED3002-G230 automatischer Kondensatableiter G3/8i
ED3004-G230 automatischer Kondensatableiter G1/2i
ED3007-G230 automatischer Kondensatableiter G1/2i
ED3030-G230 automatischer Kondensatableiter G1/2i
ED3100-G230 automatischer Kondensatableiter G1/2i
TRAP22-G230/J Zeitgesteuertes Magnetventil G3/8i, PN16, 2-55 °C, 230 VAC, IP65
TRAP22-G115/J Zeitgesteuertes Magnetventil G3/8i, PN16, 2-55 °C, 115 VAC, IP65
TRAP22-G24D/J Zeitgesteuertes Magnetventil G3/8i, PN16, 2-55 °C, 24 VDC, IP65
BF/GL2 Wandhalterung für GL2-Einzellter
BF/GL2/2 Wandhalterung für GL2-Filterkombination, 2-stug
BF/GL2/3 Wandhalterung für GL2-Filterkombination, 3-stug
...
BF/GL19 Wandhalterung für GL19-Einzellter
BF/GL19/2 Wandhalterung für GL19-Filterkombination, 2-stug
BF/GL19/3 Wandhalterung für GL19-Filterkombination, 3-stug
BFS/GL2/2 Befestigungs-Kit GL2-Filterkombination, 2-stug
BFS/GL2/3 Befestigungs-Kit GL2-Filterkombination, 3-stug
...
BFS/GL19/2 Befestigungs-Kit GL19-Filterkombination, 2-stug
BFS/GL19/3 Befestigungs-Kit GL19-Filterkombination, 3-stug
MK-G15-G10 Montage-Kit G1/2a auf G3/8a (inkl. Kugelhahn)
MK-G15-G10I Montage-Kit G1/2a auf G3/8i (inkl. Kugelhahn)
MK-G15-G15 Montage-Kit G1/2a auf G1/2a (inkl. Kugelhahn)
MK-G15-G20 Montage-Kit G1/2a auf G3/4a (inkl. Kugelhahn)
Bauteilübersicht (zu Übersichtszeichnung Seite 67)
Pos. Bezeichnung Bestell-Nr.
1 Differenzdruckmanometer (inkl. Dichtung und Verschraubung) ZD90GL
2 Verschlussschraube
3 Dichtung
4 Verlängerung
5 Handablass HV15
6 Gehäuseunterteil
7 Schwimmerableiter PD15NO
8 Filterelement mit Gehäusedichtung CP ...
9 Gehäuseoberteil
A Option Wandhalterung (bei Filterkombinationen inkl. Dichtung) BF/ ...
B Option Befestigungs-Kit (Gewindestangen, Hutmuttern, Dichtung) BFS/ ...

Compressed air lter series GL Plus Operating Instructions | EN
GL Plus 2-19_Int-1_02 19
Series GL Plus compressed air
filters
Filters of the GL Plus series represent the
current state of research and development
in ltration technology. Due to a wide spec-
trum of available element types, they are
very versatile:
Filters with series ZL Plus and XL Plus
element types are used to separate particles
with sizes of 3 μm, 1 μm or 0.01 μm and
come with a oat drain as standard.
Filters with series AP element type are used
for adsorptive removal of gaseous organic
substances and come with a manual drain
as standard.
The high manufacturing quality of the used
elements, the use of cutting edge ltration
media and an optimised ow distribution
inside the elements ensure a low back
pressure and consequently low operating
costs. Since back pressure and ltration
performance were validated by independ-
ent measurements, the performance can be
warranted for the entire service life of the
elements. Filters of the GL Plus series are
particularly fail-proof and compact. They
offer the highest ease of operation and
maintenance in spite of their compactness.
Scope of delivery
The lters are supplied in a ready to operate
condition and can be installed directly into
the pipe system. Filters of the OA variant
come without screw plug and cannot be
operated without mounted accessories.
Accessories that were ordered but are not
described here come in separate pack-
ages und must be installed according to the
respectively enclosed instructions.
Product ID
The product ID for series GL Plus compressed
air lters is made up of the following items:
Series Size Element type Standard or options * Connection
GL
Examples:
GL 3 XLP D H – N
GL 9 XLP D H
GL 5 XLP D OA
Size 2, 3, 5, 7, 9, 11, 12,
13, 14, 17, 19
Element type ZLP (ne lter)
XLP (ultra-ne lter)
AP (activated charcoal lter)
Standard** D (differential pressure gauge)
Options * H (manual drain)
OA (without drain)
Connection – N (for NPT-F only)
* only if not standard
** not for lter size GL2 and activated
charcoal lter

EN | Operating Instructions Compressed air lter series GL Plus
20 GL Plus 2-19_Int-1_02
Intended use
The information on the type label must be
observed. Non-observance of the data given
there is regarded as improper use. The lters
are suitable for ltering compressed air and
(gaseous) nitrogen within the limits of the
stipulated values.
Impermissible applications
The ltration of critical uids is not permit-
ted. The lters must never be used for
ltration of explosive, ammable or noxious
gases of uid group 1 according to Directive
97/23/EC.
Changes to the pressure vessels are not
permitted. Modications will endanger the
operational safety and may cause damage
or personal injury.
Target group
The present Operating Instructions are in-
tended for specialists charged with installa-
tion, operation and maintenance of the lter.
Such persons must be trained in handling
pressure devices and have basic knowledge
of how to handle pressure devices.
Safety instructions
Hazard due to a sudden release of
pressure!
Never remove any parts of the lter, or
manipulate the same in any way, for as long
as the lter is still pressurised! A sudden es-
cape of pressure may cause serious injuries.
Completely close the lter housing. The
marks on the top and bottom of the lter
must be aligned (Fig. 8).
Depressurise the lter before carrying out
any work on the lter.
Hazard due to hot surfaces!
The uids owing through the lter can have
a temperature of up to 100 °C (212 °F). This
can heat up the lter housing.
Do not touch hot surfaces!
Wear safety gloves if applicable!
Accident prevention
Heed the specic accident prevention regu-
lations, for example UVV/BGV in Germany.
Note the operating instructions issued by
the owner.
Contamination hazard
The lter housing and lter elements might
be contaminated by the removed sub-
stances. For this reason, make sure to heed
the safety data sheet of the used uid! Wear
protective clothing if applicable (gloves and
breathing protection).
Dispose of all parts in compliance with ap-
plicable disposal regulations after removal or
element change!
