Piaget 504P User manual

Français
- 2 -
English
- 8 -
Deutsch
- 14 -
Italiano
- 20 -
Español
- 26 -
Português
- 32 -
Русский
- 38 -
- 44 -
- 50 -
- 56 -
- 67 -

Spécicités
• Seconde génération de mouvements mécaniques à remontage automatique Piaget.
• Environ 42 heures de réserve de marche.
• Stop-balancier.

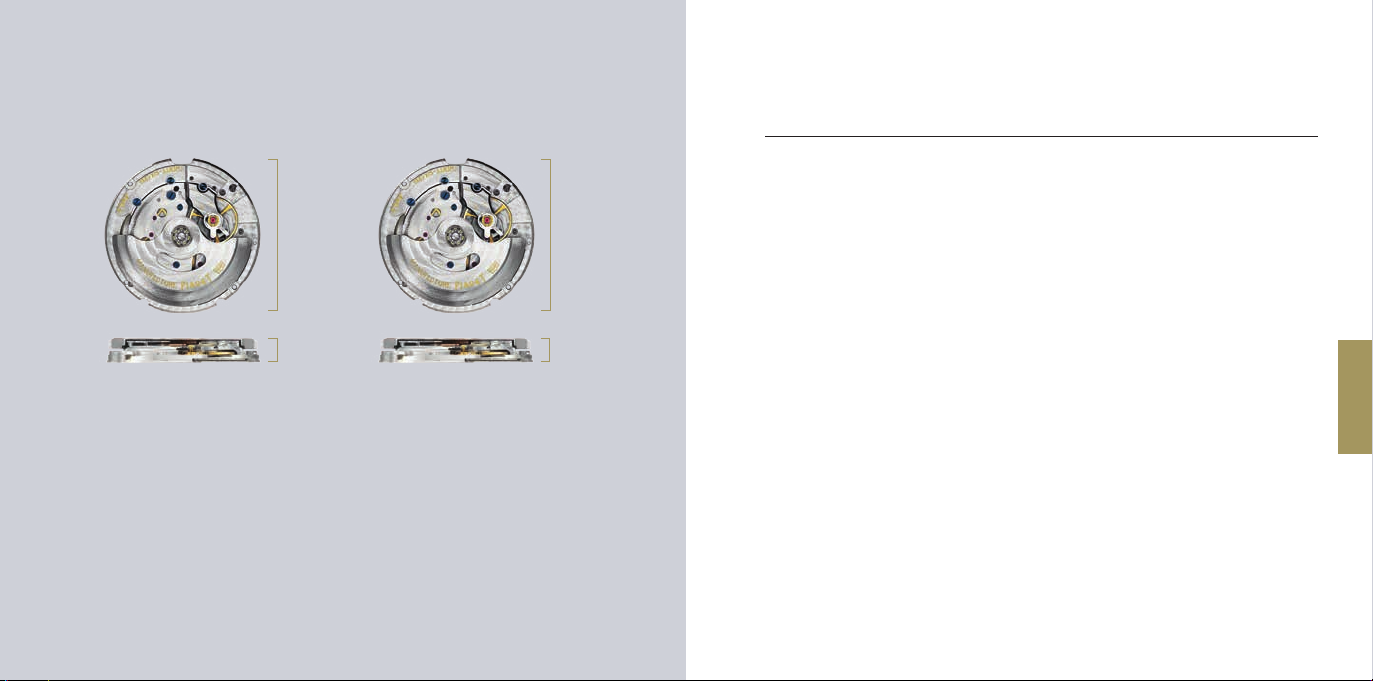

504P | 524P
Mouvements mécaniques à remontage automatique, date, seconde
24,6 mm 24,6 mm
3,5 mm 3,5 mm
504P 524P
 2  3
FRANÇAIS
Fonctions
Heure et minute au centre.
Seconde centrale.
Date à 6h.
Finitions
Côtes de Genève circulaires.
Platine perlée.
Ponts anglés.
Vis bleuies côté ponts.
Nombre de rubis : 26
Composants : 211
Hauteur de mouvement : 3,5 mm
Dimensions d’encageage : 11’’’ (24,6 mm)
Alternance : 21’600 alternances/heure, 3Hz
Réserve de marche : environ 42 heures
Fonctions
Heure et minute au centre.
Date à 6h.
Finitions
Côtes de Genève circulaires.
Platine perlée.
Ponts anglés.
Vis bleuies côté ponts.
Nombre de rubis : 25
Composants : 211
Hauteur de mouvement : 3,5 mm
Dimensions d’encageage : 11’’’ (24,6 mm)
Alternance : 21’600 alternances/heure, 3Hz
Réserve de marche : environ 42 heures
504P | 524P
Mouvements mécaniques à remontage automatique, date, seconde

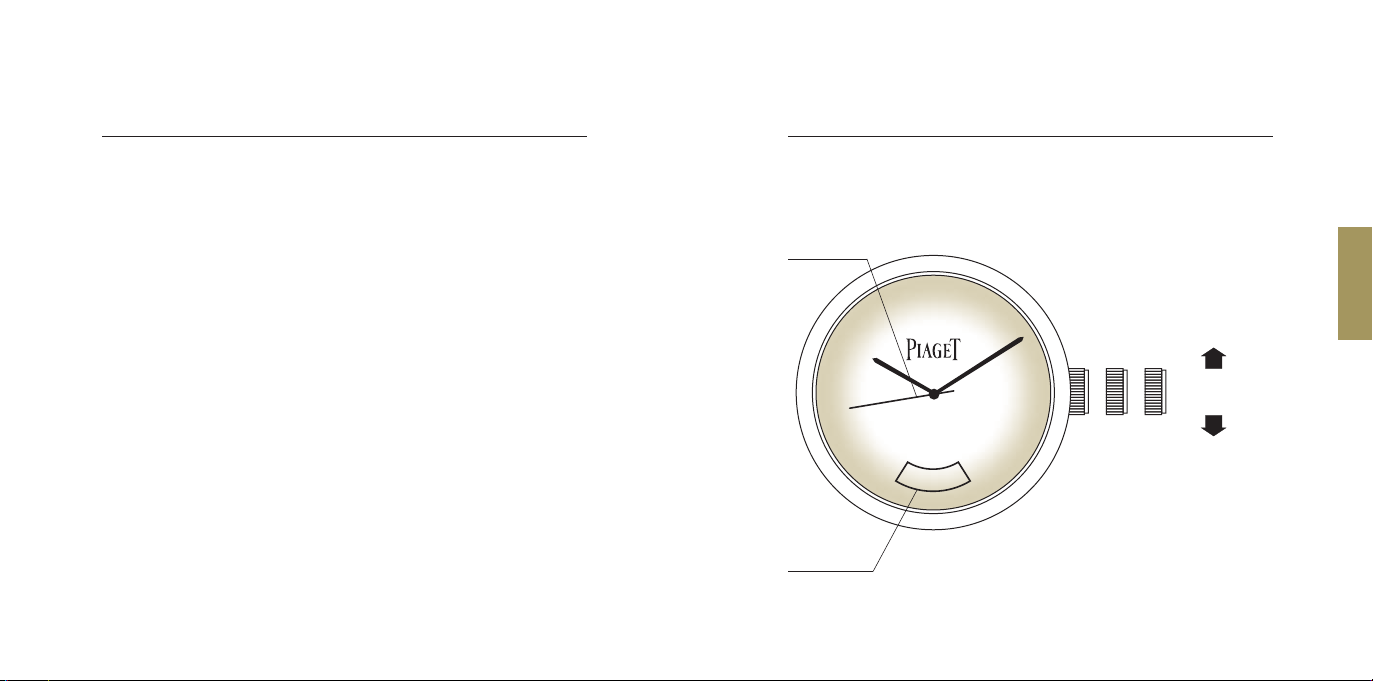

504P
Mouvement mécanique à remontage automatique,
date, seconde
524P
Mouvement mécanique à remontage automatique,
date

 4  5
0 - 1 - 2
2
7
2
8
2
9

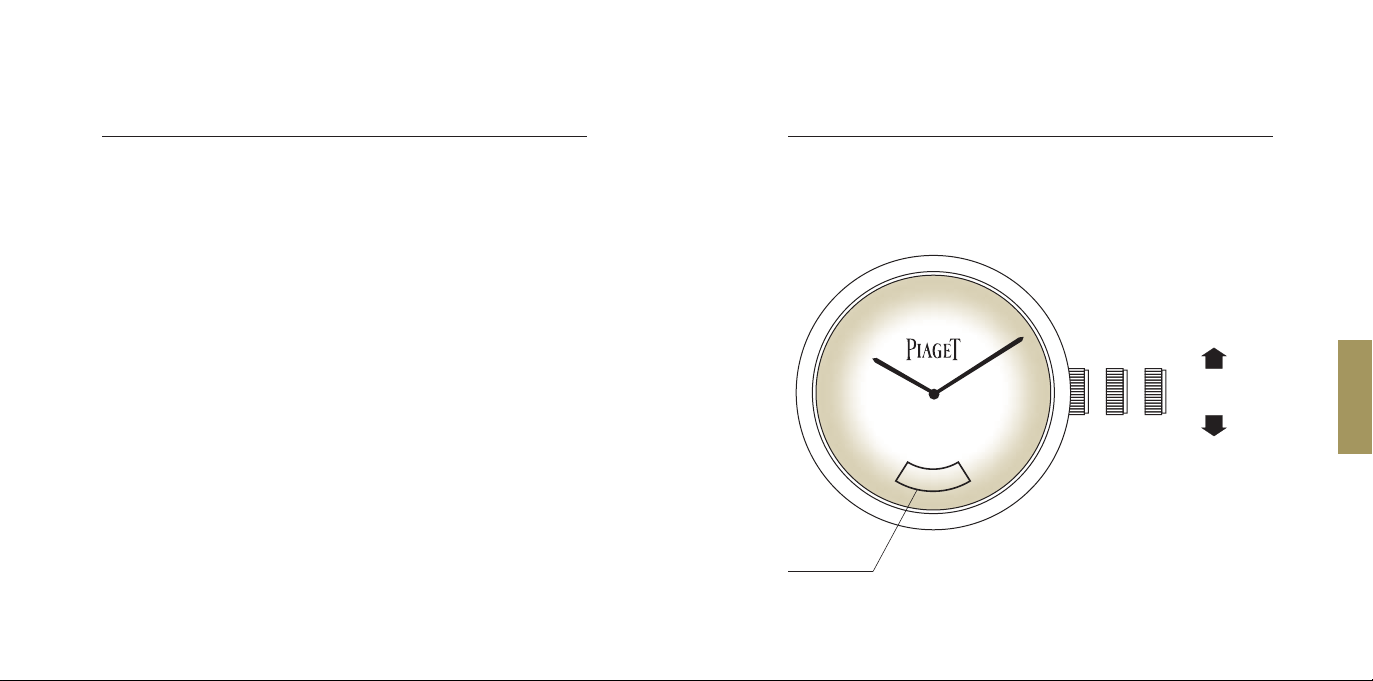

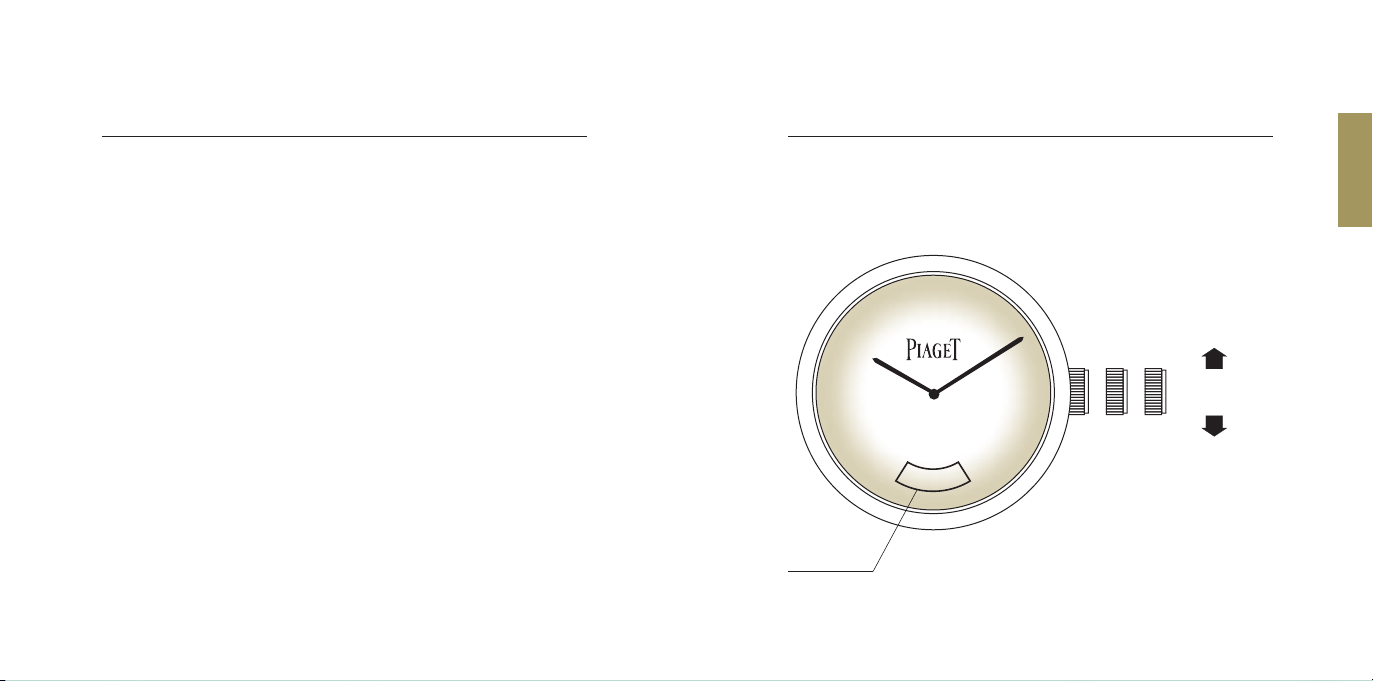

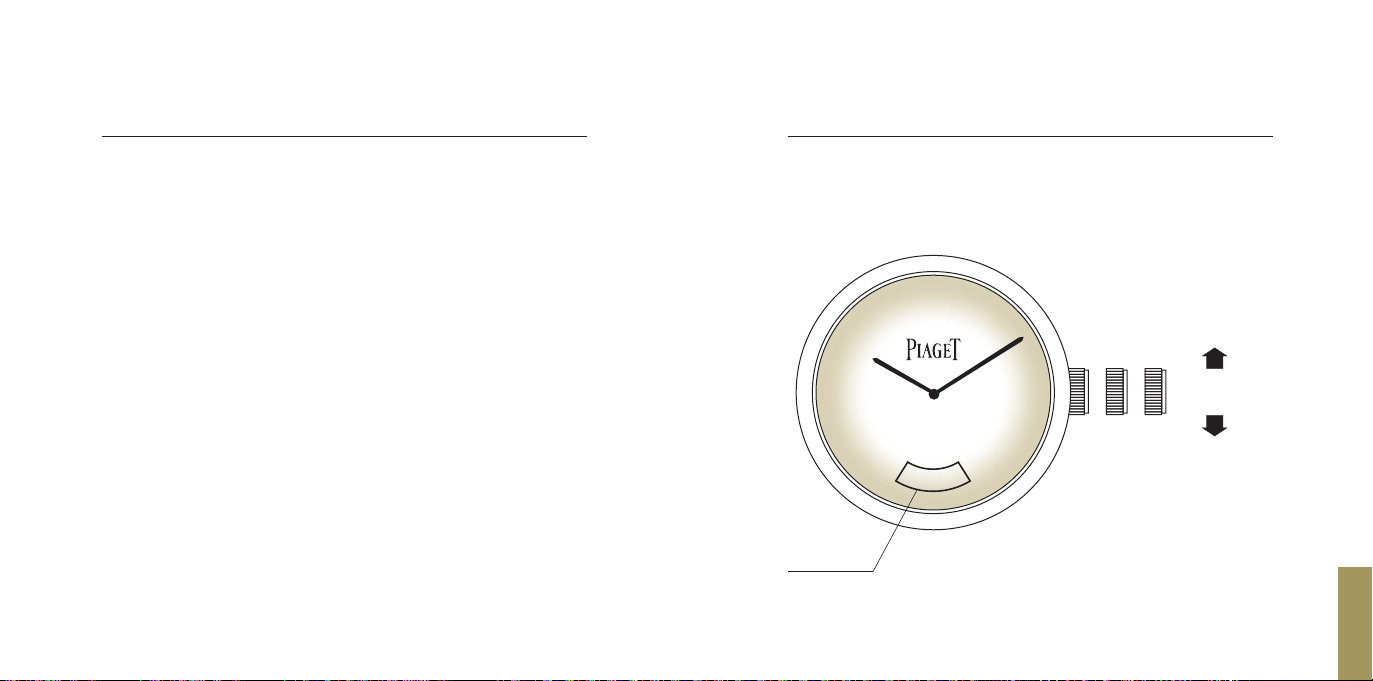

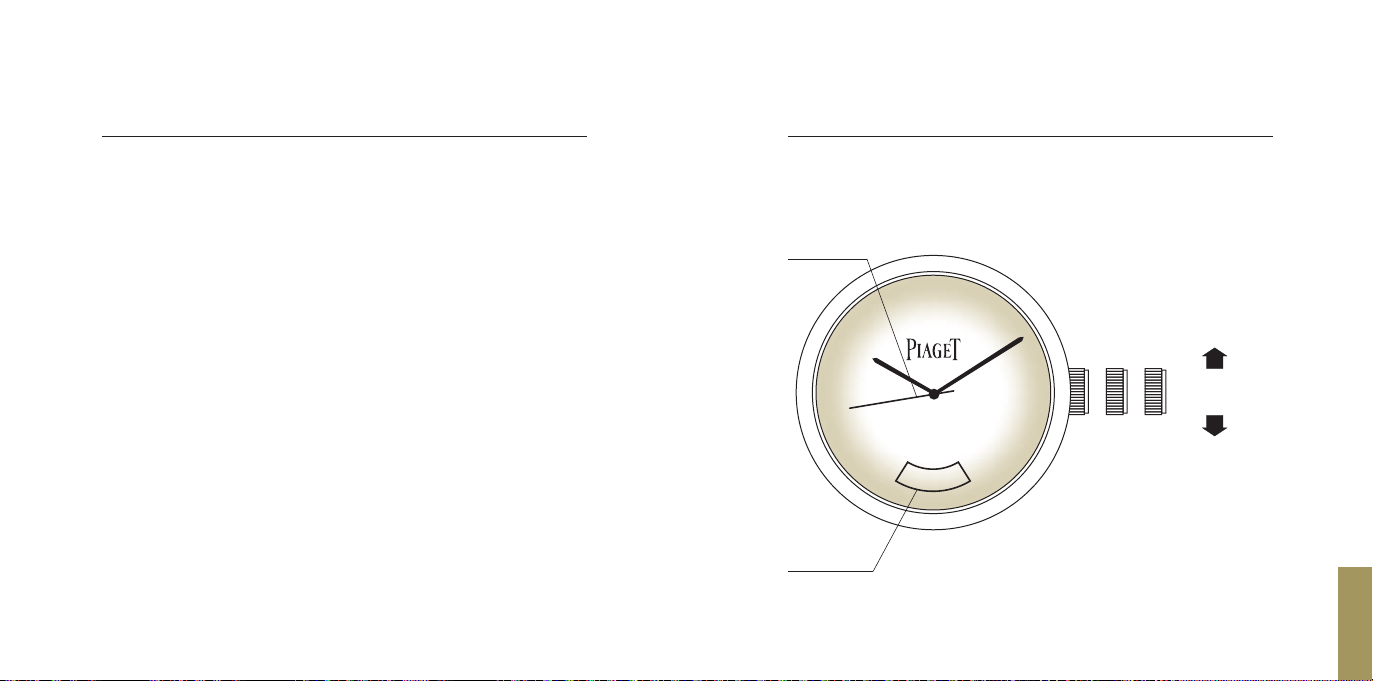

AVANT
ARRIÈRE
Seconde
au centre
Date
AVANT
A
RRIÈR
E
FRANÇAIS
Remontage du mouvement
Le remontage automatique est assuré par le mouvement du poignet lorsque la montre est portée.
Si la montre n’a pas été portée depuis environ 42 heures, procédez au remontage manuel en
position 0, en tournant la couronne vers l’avant (environ 10 tours de couronne sont susants pour
relancer le mécanisme).
Mise à l’heure
Tirez la couronne en position 2 puis tournez-la dans le sens avant ou arrière pour positionner les
aiguilles. Le mécanisme est équipé d’une fonction stop-balancier.Tirer la couronne en position 2 permet
d’interrompre le mouvement. Repoussez la couronne en position 0 à la n de la manipulation.
Réglage de la date
Tirez la couronne en position 1 puis tournez-là dans le sens avant pour sélectionner la date désirée.
Le changement de date se faisant à minuit, veillez à distinguer midi de minuit lorsque vous procédez
au réglage. An d’éviter d’endommager le mécanisme, veillez à ne pas ajuster la date entre 21h et 3h.
Repoussez la couronne en position 0 à la n de la manipulation.

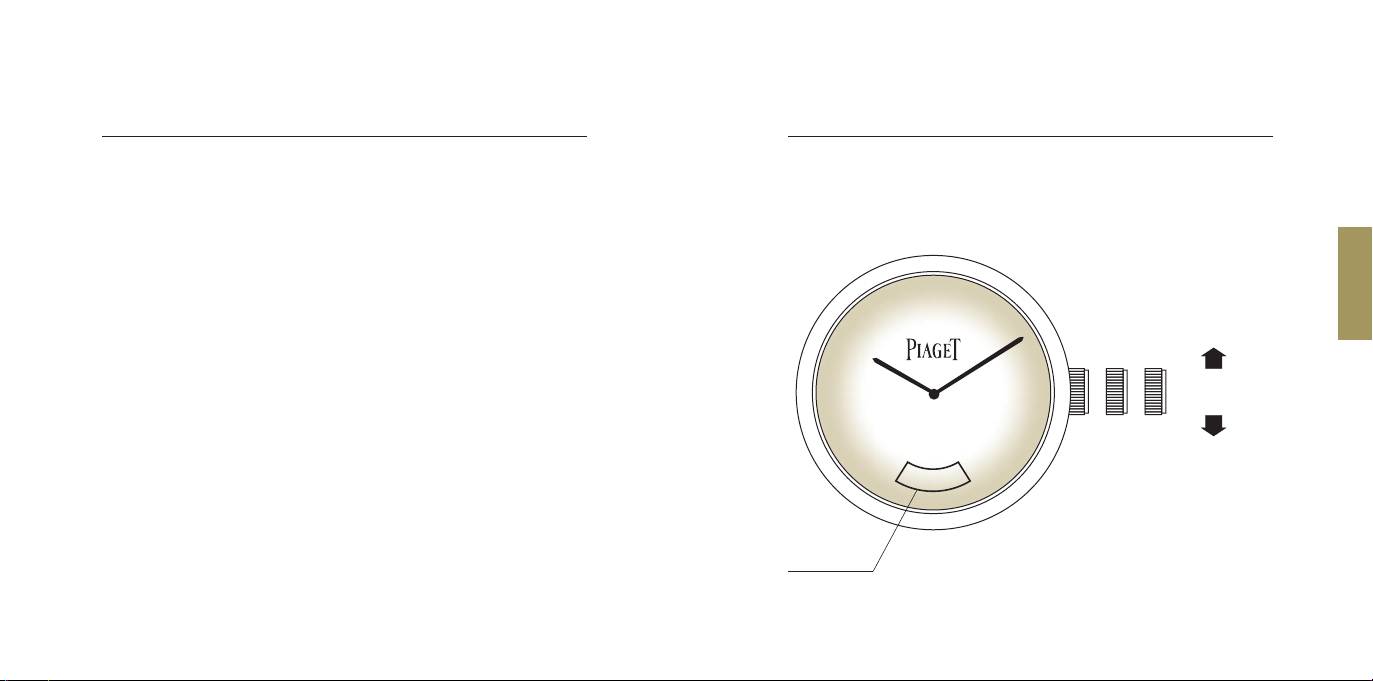

504P
Réglage des fonctions
504P
Mouvement mécanique à remontage automatique, date, seconde

 6  7
0 - 1 - 2
2
7
2
8
2
9
AVANT
ARRIÈRE
Date
AVANT
A
RRIÈR
E
FRANÇAIS
Remontage du mouvement
Le remontage automatique est assuré par le mouvement du poignet lorsque la montre est portée.
Si la montre n’a pas été portée depuis environ 42 heures, procédez au remontage manuel en
position 0, en tournant la couronne vers l’avant (environ 10 tours de couronne sont susants pour
relancer le mécanisme).
Mise à l’heure
Tirez la couronne en position 2 puis tournez-la dans le sens avant ou arrière pour positionner les
aiguilles. Le mécanisme est équipé d’une fonction stop-balancier.Tirer la couronne en position 2 permet
d’interrompre le mouvement. Repoussez la couronne en position 0 à la n de la manipulation.
Réglage de la date
Tirez la couronne en position 1 puis tournez-là dans le sens avant pour sélectionner la date désirée.
Le changement de date se faisant à minuit, veillez à distinguer midi de minuit lorsque vous procédez
au réglage. An d’éviter d’endommager le mécanisme, veillez à ne pas ajuster la date entre 21h et 3h.
Repoussez la couronne en position 0 à la n de la manipulation.
524P
Réglage des fonctions
524P
Mouvement mécanique à remontage automatique, date

Specic highlights
• Piaget’s second generation of self-winding mechanical movements.
• Approximately 42h power reserve.
• Balance-stop device.

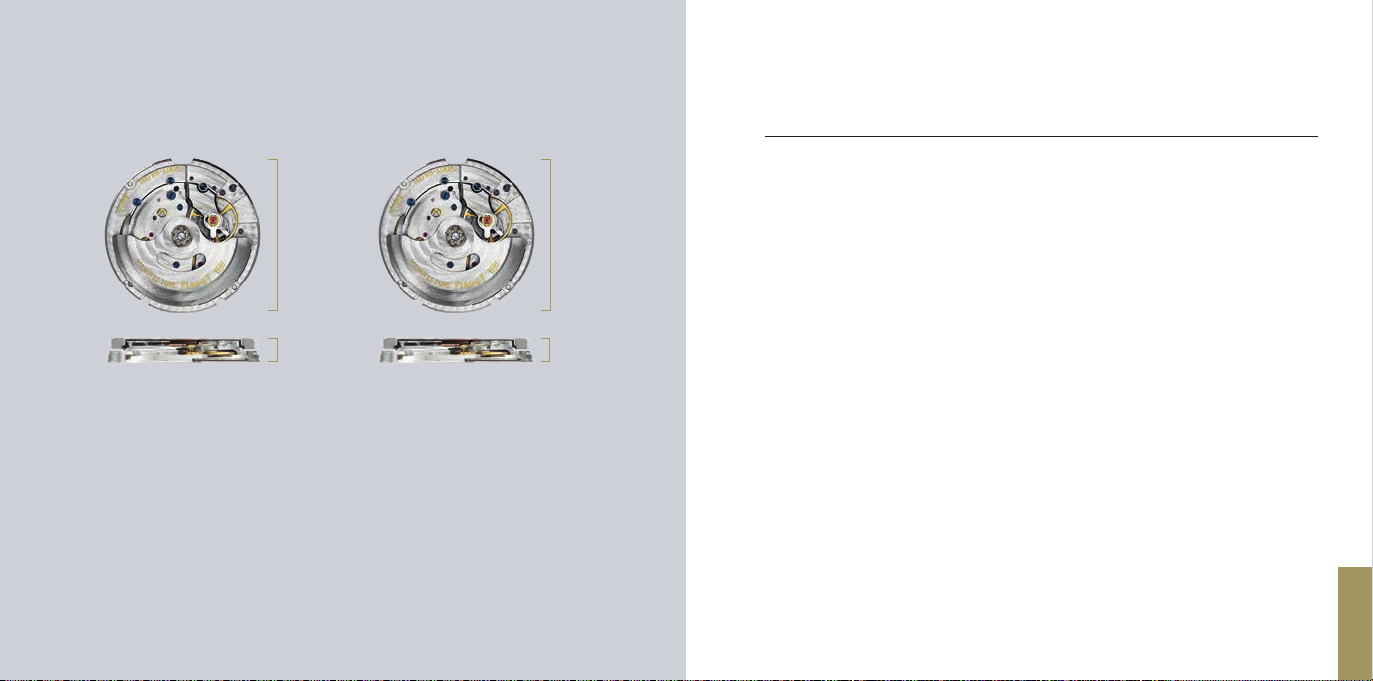

504P | 524P
Self-winding mechanical movements, date, seconds
24.6 mm 24.6 mm
3.5 mm 3.5 mm
504P 524P
 8  9
ENGLISH
Functions
Central hours and minutes.
Central Seconds.
Date at 6 o’clock.
Finishing
Circular Côtes de Genève.
Circular-grained plate.
Bevelled bridges.
Blued screws on bridges.
Jewels: 26
Components: 211
Movement thickness: 3.5 mm
Casing dimensions: 11’’’ (24.6 mm)
Frequency: 21’600 vibrations/hour, 3Hz
Power reserve: approximately 42 hours
Functions
Central hours and minutes.
Date at 6 o’clock.
Finishing
Circular Côtes de Genève.
Circular-grained plate.
Bevelled bridges.
Blued screws on bridges.
Jewels: 25
Components: 211
Movement thickness: 3.5 mm
Casing dimensions: 11’’’ (24.6 mm)
Frequency: 21’600 vibrations/hour, 3Hz
Power reserve: approximately 42 hours
504P | 524P
Self-winding mechanical movements, date, seconds
504P
Self-winding mechanical movement, date, seconds
524P
Self-winding mechanical movement, date

 10   11 
ENGLISH
0 - 1 - 2
2
7
2
8
2
9
AVANT
ARRIÈRE
Central
seconds
Date
FORWARD
BACKWARD
Winding the movement
Self-winding watches are wound by the movement of the wrist when the watch is worn. If the watch
has not been worn for around 42 hours, wind it by hand with the crown in position 0, that is, turn the
crown in the forward direction (around 10 turns of the crown are sucient to restart the mechanism).
Setting the time
Pull the crown out to position 2, then turn it forward or backward to position the hands.
e mechanism is equipped with a balance-stopping device. Pulling the crown to position 2 will stop
the movement. Push the crown back to position 0 after the adjustment.
Setting the date
Pull the crown out to position 1, then turn it forward to select the desired date. Since the date
change occurs at midnight, make sure you distinguish midnight from noon when proceeding to the
adjustment. In order to avoid damaging the mechanism, we advise you not to adjust the date between
9 p.m. and 3 a.m. Push the crown back to position 0 after the adjustment.
504P
Adjusting the functions
504P
Self-winding mechanical movement, date, seconds

 12   13 
ENGLISH
0 - 1 - 2
2
7
2
8
2
9
AVANT
ARRIÈRE
Date
Winding the movement
Self-winding watches are wound by the movement of the wrist when the watch is worn. If the watch
has not been worn for around 42 hours, wind it by hand with the crown in position 0, that is, turn the
crown in the forward direction (around 10 turns of the crown are sucient to restart the mechanism).
Setting the time
Pull the crown out to position 2, then turn it forward or backward to position the hands.
e mechanism is equipped with a balance-stopping device. Pulling the crown to position 2 will stop
the movement. Push the crown back to position 0 after the adjustment.
Setting the date
Pull the crown out to position 1, then turn it forward to select the desired date. Since the date
change occurs at midnight, make sure you distinguish midnight from noon when proceeding to the
adjustment. In order to avoid damaging the mechanism, we advise you not to adjust the date between
9 p.m. and 3 a.m. Push the crown back to position 0 after the adjustment.
524P
Adjusting the functions
524P
Self-winding mechanical movement, date
FORWARD
BACKWARD

Besonderheiten
• Die zweite Generation mechanischer Uhrwerke mit Automatikaufzug von Piaget.
• Ca. 42 Stunden Gangreserve.
• Unruhstoppmechanismus.

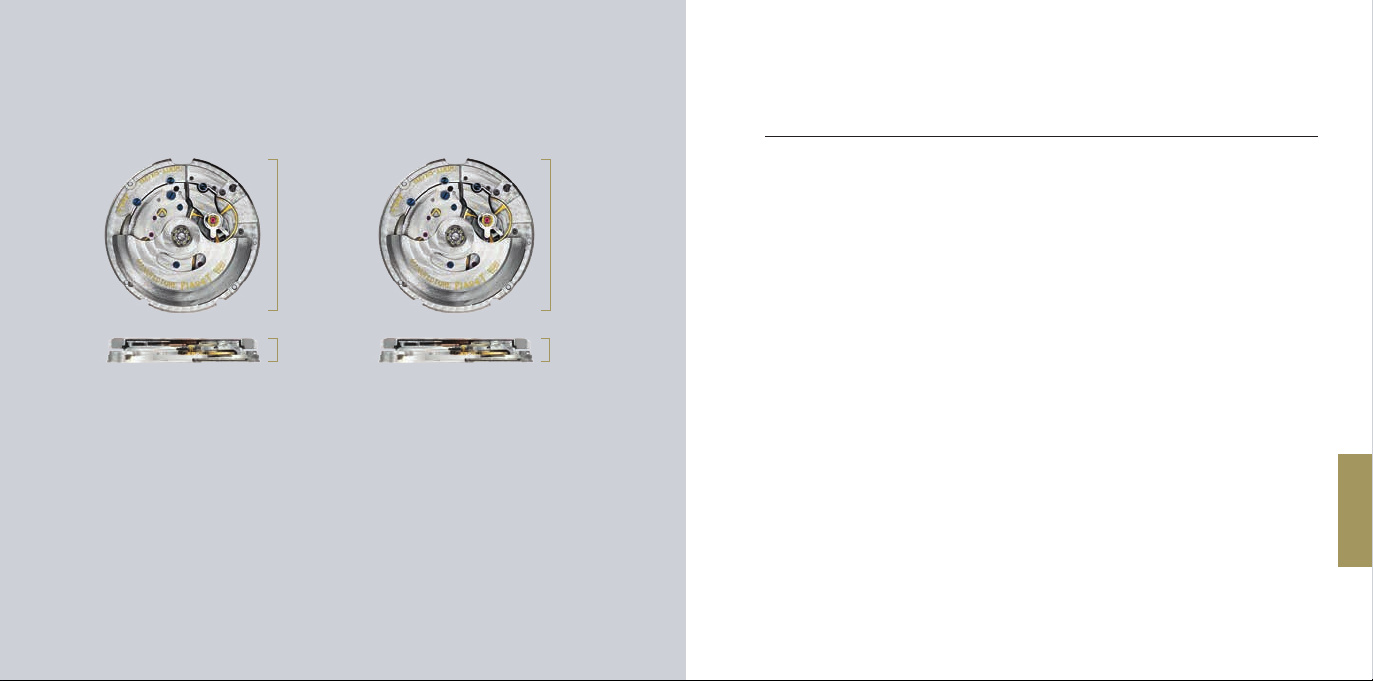

504P | 524P
Mechanisches Uhrwerk mit Automatikaufzug, Datumsanzeige,
Sekundenanzeige
24,6 mm 24,6 mm
3,5 mm 3,5 mm
504P 524P
 14   15 
DEUTSCH
504P
Mechanische Uhrwerk mit Automatikaufzug,
Datumsanzeige, Sekundenanzeige
524P
Mechanische Uhrwerk mit Automatikaufzug,
Datumsanzeige
Funktionen
Zentrale Stunden- und Minutenanzeige.
Zentrale Sekundenanzeige.
Datumsanzeige bei 6 Uhr.
Veredelungen
Kreisförmige Genfer Streifen.
Perlierte Werkplatte.
Anglierte Brücken.
Gebläute Schrauben an den Brücken.
Anzahl der Lagersteine: 26
Anzahl der Bauteile: 211
Werkhöhe: 3,5 mm
Maße zur Gehäusepassung:11’’’ (24,6 mm)
Frequenz: 21.600 Halbschwingungen /
Stunde (3 Hz)
Gangreserve: ca. 42 Stunden
Funktionen
Zentrale Stunden- und Minutenanzeige.
Datumsanzeige bei 6 Uhr.
Veredelungen
Kreisförmige Genfer Streifen.
Perlierte Werkplatte.
Anglierte Brücken.
Gebläute Schrauben an den Brücken.
Anzahl der Lagersteine: 25
Anzahl der Bauteile: 211
Werkhöhe: 3,5 mm
Maße zur Gehäusepassung:11’’’ (24,6 mm)
Frequenz: 21.600 Halbschwingungen /
Stunde (3 Hz)
Gangreserve: ca. 42 Stunden
504P | 524P
Mechanisches Uhrwerk mit Automatikaufzug, Datumsanzeige,
Sekundenanzeige

 16   17 
DEUTSCH
0 - 1 - 2
2
7
2
8
2
9
AVANT
ARRIÈRE
Zentrale
Sekundenanzeige
Datumsanzeige
VOR
ZURÜC
K
Aufziehen des Uhrwerks
Bei Automatikwerken vollzieht sich das Aufziehen durch die natürlichen Bewegungen am Handgelenk.
Wurde die Uhr jedoch ca. 42 Stunden nicht getragen, sollten Sie sie folgendermaßen von Hand
aufziehen: Drehen Sie die Aufzugskrone in Position 0 vorwärts (ungefähr 10 Umdrehungen genügen,
um das Uhrwerk wieder in Gang zu setzen).
Einstellen der Zeit
Ziehen Sie die Krone auf Position 2 heraus und drehen Sie sie vor- oder rückwärts, bis die Zeiger die
gewünschte Uhrzeit anzeigen. Die Uhr ist mit einem Unruhstoppmechanismus ausgestattet. Durch das
Herausziehen der Krone auf Position 2 wird das Uhrwerk angehalten. Drücken Sie die Krone hinterher
wieder sorgfältig auf Position 0 zurück.
Einstellen des Datums
Ziehen Sie die Krone auf Position 1 heraus und drehen Sie sie vorwärts, bis das gewünschte Datum
angezeigt wird. Da der Datumssprung um Mitternacht erfolgt, muss bei der Einstellung zwischen
Vormittag und Nachmittag unterschieden werden. Um eine Beschädigung des Automatikmechanismus
zu vermeiden, sollten Sie das Datum nicht zwischen 21 Uhr und 3 Uhr einstellen. Drücken Sie die
Krone hinterher wieder sorgfältig auf Position 0 zurück.
504P
Einstellen der Funktionen
504P
Mechanische Uhrwerk mit Automatikaufzug, Datumsanzeige,
Sekundenanzeige
