PNI SmartHome WP202 User manual

PNI SmartHome WP202

EN User manual ....................................................... 3
BG Ръководство за употреба ............................. 13
DE Benutzerhandbuch .............................................. 23
ES Manual de usuario ............................................... 33
FR Manuel utilisateur ............................................... 43
HU Használati utasítás .............................................. 53
IT Manuale utente .................................................. 63
NL Handleiding ........................................................ 73
PL Instrukcja obsługi ............................................... 83
RO Manual de utilizare ............................................. 93

User manual - 3
Warnings
»To prevent the risk of electric shock, it is important to
disconnect the general safety of the house before starting
the installation of the socket.
»Do not work on the outlet if it is connected to the current.
»This outlet must only be installed by an authorized
electrician.
»It is important to make all connections according to the
connection diagram below.
»At the end of the assembly, make sure that the wires are
not stressed and that the screws are well tightened.
»The outlet must be grounded and the grounding cables
must be properly insulated.
Technical specifications
»Rated voltage: 100V-240V
»Rated current: max. 16
»Maximum load: 3600W
»Standby current: ≤ 0.3W
»Output:
PD max. 20W
USB-A: DC5V/3A, DC9V/2A, 12V/1.5A
USB-C: DC5V/3A, DC9V/2.22A, DC12V/1.67A
USB-A+USB-C: 5V/3.4A Max

User manual - 4
»Dimensions: 85 x 85 x 30 mm
»Remote control power supply: alkaline battery 23A
»WiFi frequency: 2.4GHz
»WiFi emission power: 100mW
Connections diagram
L PE N
L- Line
PE - Ground
N - Neutral
Compatible box
The PNI WP202 socket is compatible with side screw boxes.

User manual - 5
Control via Tuya Smart
Warning: due to Tuya Smart application updates, there could
be dierences from the images and information presented in
this manual.
1. Download the Tuya Smart app from Google Play or the
App Store or scan the QR code below:
Android iOS
2. Open the application, create an account and log in.
3. In your phone, activate the Bluetooth function and
Location.
Automatic configuration
1. Power supply the outlet. Make sure that the indicator LED
on the socket blinks quickly, a sign that the device is in
pairing mode.
Note: If the LED does not blink quickly or does not blink at all,

User manual - 6
long press the button on the outlet. After about 6 seconds,
the LED will start to blink infrequently. Do not take your
finger o the button, keep pressing it until the LED flashes
quickly.

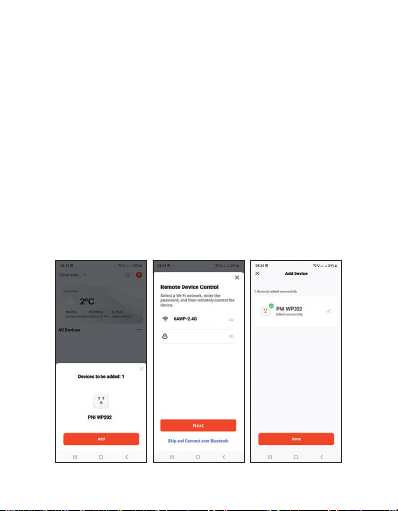

2. Open the Tuya Smart application. The application will
automatically scan nearby Bluetooth devices.
3. After your device has been identified, press “Add”.
4. Select the WiFi network you want to connect to and add
the network password.
5. Wait for the device to be added to the application. To
finish, press “Done”.

User manual - 7
Manual configuration
1. Power supply the outlet. Make sure that the indicator LED
on the socket blinks quickly, a sign that the device is in
pairing mode.
Note: If the LED does not blink quickly or does not blink at all,
long press the button on the outlet. After about 6 seconds,
the LED will start to blink infrequently. Do not take your
finger o the button, keep pressing it until the LED flashes
quickly.

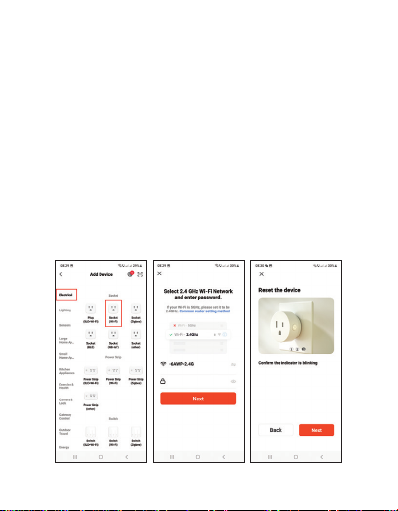

2. Open the Tuya Smart application. From the options menu

User manual - 8
select “Electrical” - “Socket (Wi-Fi)”.
3. Select the WiFi network you want to connect to and add
the network password.
4. Press “Next” on the next 3 steps.

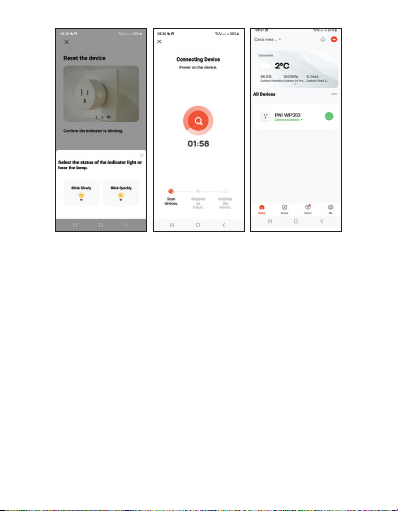

5. Press “Blink quickly”.
6. The application will scan nearby devices.
7. After your device has been identified, press “Done”
to complete the procedure of adding the outlet to the
application.

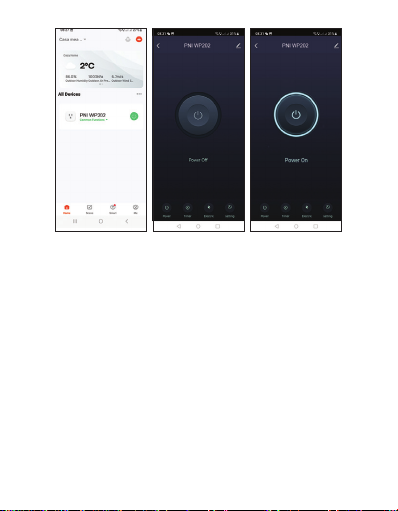

8. Now you have complete control over the socket remotely.
You can turn the socket on/o, set an operating schedule,
share the socket with other family members and create
smart scenarios with other Tuya compatible products.

User manual - 9
LED state
When the socket is not added to the application:
• O: green LED
• On: green+red LED
When the socket has been added to the application:
• O: LED o
• On: red LED
The LED blinks slowly: the socket is in AP mode.
The LED blinks quickly: the socket is in pairing mode.

User manual - 10
The operating mode of the LED can be set from the
application. Access the “Setting” - “Light mode” menu:
• Indicate Switch on/o: The LED indicates the status of
the socket.
LED o - socket turned o
Red LED - socket turned on
• Indicate switch Location: when the socket is o, the LED
is lit red so that the Location. of the socket can be seen
in the dark.
• Indicate LED o: The LED remains o regardless of the
state of the socket (on or o).

User manual - 11
Power monitor function
Go to the “Electric”
menu. Information related
to current (mA), power
(W), voltage (V) and total
consumption (KWh) will be
displayed.
Simplified EU declaration of conformity
SC ONLINESHOP SRL declares that the PNI SmartHome
WP202 smart socket outlet is in accordance with the RED
Directive 2014/53/EU. The full text of the EU declaration
of conformity is available at the following internet address:
https://www.mypni.eu/products/8967/download/
certifications

User manual - 12
COMMERCIAL GUARANTEE CERTIFICATE
The warranty period for individuals is 24 months from the
date of delivery for manufacturing and material defects.
The warranty period for legal entities is 12 months from the
date of delivery for manufacturing and material defects.
The commercial guarantee does not aect the rights of the
consumer provided by the applicable legislation in force,
namely Emergency Ordinance 140/28.12.2021 regarding
certain aspects related to contracts for the sale of goods,
OG 21/1992 regarding consumer protection with subsequent
amendments and additions and Law 296/2004 regarding the
consumption code with subsequent changes and additions.
Please download the full version
of the warranty certificate:

Ръководство за употреба - 13
Предупреждения
»За да предотвратите риска от токов удар, е важно да
изключите общата безопасност на къщата, преди да
започнете инсталирането на контакта.
»Не работете на контакта, ако е свързан към ток.
»Този контакт трябва да се монтира само от
оторизиран електротехник.
»Важно е да направите всички връзки според схемата
на свързване по-долу.
»В края на сглобяването се уверете, че проводниците
не са напрегнати и че винтовете са добре затегнати.
»Изходът трябва да бъде заземен и заземяващите
кабели трябва да са правилно изолирани.
Технически спецификации
»Номинално напрежение: 100V-240V
»Номинален ток: макс. 16
»Максимално натоварване: 3600W
»Ток в режим на готовност: ≤ 0,3 W
»Изход:
PD max. 20W
USB-A: DC5V/3A, DC9V/2A, 12V/1.5A
USB-C: DC5V/3A, DC9V/2.22A, DC12V/1.67A

Ръководство за употреба - 14
USB-A+USB-C: 5V/3.4A Max
»Размери: 85 х 85 х 30 мм
»Захранване на дистанционното: алкална батерия
23А
»WiFi честота: 2.4GHz
»Мощност на WiFi излъчване: 100mW
Схема на свързване
L PE N
L- фаза
PE - заземяване
N - нула
Съвместима кутия
Гнездото PNI WP202 е съвместимо със странични
винтови кутии.

Ръководство за употреба - 15
Управление чрез Tuya Smart
Предупреждение: поради актуализации на
приложението Tuya Smart може да има разлики с
изображенията и информацията, представени в това
ръководство.
1. Изтеглете приложението Tuya Smart от Google Play
или App Store или сканирайте QR кода по-долу:
Android iOS
2. Отворете приложението, създайте акаунт и влезте.
3. Във вашия телефон активирайте функцията
Bluetooth и Местоположение.
Автоматична конфигурация
1. Захранване на контакта. Уверете се, че
светодиодният индикатор на гнездото мига бързо,
знак, че устройството е в режим на сдвояванеe.
Забележка: Ако светодиодът не мига бързо или изобщо

Ръководство за употреба - 16
не мига, натиснете продължително бутона на контакта.
След около 6 секунди светодиодът ще започне да мига
рядко. Не махайте пръста си от бутона, продължете да
го натискате, докато светодиодът мига бързо.
2. Отворете приложението Tuya Smart. Приложението
автоматично ще сканира близките Bluetooth
устройства.
3. След като вашето устройство бъде идентифицирано,
натиснете „Add“.
4. Изберете WiFi мрежата, към която искате да се
свържете, и добавете паролата за мрежата.
5. Изчакайте устройството да бъде добавено към
приложението. За да завършите, натиснете „Done“.

Ръководство за употреба - 17
Ръчна конфигурация
1. Захранване на контакта. Уверете се, че
светодиодният индикатор на гнездото мига бързо,
знак, че устройството е в режим на сдвояване.
Забележка: Ако светодиодът не мига бързо или изобщо
не мига, натиснете продължително бутона на контакта.
След около 6 секунди светодиодът ще започне да мига
рядко. Не махайте пръста си от бутона, продължете да
го натискате, докато светодиодът мига бързо.
2. Отворете приложението Tuya Smart. От менюто с
опции изберете “Electrical” - “Socket (Wi-Fi)”.
3. Изберете WiFi мрежата, към която искате да се

Ръководство за употреба - 18
свържете, и добавете паролата за мрежата.
4. Натиснете “Next” на следващите 3 стъпки.
5. Натиснете „Blink quickly“.
6. Приложението ще сканира близки устройства.
7. След като вашето устройство бъде идентифицирано,
натиснете „Done“, за да завършите процедурата по
добавяне на контакта към приложението.
8. Сега имате пълен контрол върху контакта от
разстояние. Можете да включвате/изключвате
контакта, да задавате работен график, да споделяте
контакта с други членове на семейството и да
създавате интелигентни сценарии с други продукти,
съвместими с Tuya.

Ръководство за употреба - 19
LED състояние
Когато сокетът не е добавен към приложението:
• Изключен: зелен светодиод
• Свети: зелен+червен светодиод
Когато сокетът е добавен към приложението:
• Изключен: светодиодът е изключен
• Свети: червен светодиод
Светодиодът мига бавно: гнездото е в режим AP.
Светодиодът мига бързо: гнездото е в режим на
сдвояване.

Ръководство за употреба - 20
Режимът на работа на светодиода може да бъде
зададен от приложението. Влезте в менюто „Seng“
- „Light mode“:
• Indicate Switch on/o: Светодиодът показва
състоянието на контакта.
Светодиодът е изключен - контактът е изключен
Червен светодиод - контактът е включен
• Indicate switch Locaon: когато контактът е
изключен, светодиодът свети в червено, така че
местоположението на контакта може да се види на
тъмно.
• Indicate LED o: Светодиодът остава изключен
независимо от състоянието на контакта (включен
или изключен).
