Zahradní automatické ponorné čerpadlo
„Původní návod k obsluze“
Záhradné automatické ponorné čerpadlo
„Preklad pôvodného návodu“
Automatic submersible garden pump
„Translation of the original instruction manual“
Platný od /Platný od /Valid since 08.04.2022
Verze /Verzia /Version:8
SK
EN

CZ
2
Obsah
1SYMBOLY.................................................................................................................................................................3
2BEZPEČNOST..........................................................................................................................................................4
2.1 SOUHRN DŮLEŽITÝCH UPOZORNĚNÍ ......................................................................................................................4
2.2 NESPRÁVNÉ POUŽITÍ............................................................................................................................................4
3VÝROBNÍ ŠTÍTEK PONORNÉHO ČERPADLA ......................................................................................................4
4DOPRAVA A SKLADOVÁNÍ....................................................................................................................................5
5FUNKCE ČERPADLA ..............................................................................................................................................5
5.1 AUTOMATICKÁ FUNKCE ČERPADLA ........................................................................................................................5
6PROVOZ ČERPADLA ..............................................................................................................................................5
7INSTALACE A PROVOZ..........................................................................................................................................5
7.1 VYUŽITELNÝ ROZSAH ...........................................................................................................................................6
7.2 INSTALACE ..........................................................................................................................................................6
8PŘIPOJENÍ VÝTLAČNÉHO POTRUBÍ ....................................................................................................................6
9ČIŠTĚNÍ A USKLADNĚNÍ........................................................................................................................................6
9.1 USKLADNĚNÍ .......................................................................................................................................................6
10 TECHNICKÁ DATA ..............................................................................................................................................7
11 ODSTRAŇOVÁNÍ PROBLÉMŮ ...........................................................................................................................8
12 LIKVIDACE ZAŘÍZENÍ / LIKVIDÁCIA ZARIADENIA ........................................................................................23
13 EU PROHLÁŠENÍ O SHODĚ .............................................................................................................................24
14 EÚ VYHLÁSENIE O ZHODE..............................................................................................................................25
15 EU DECLARATION OF CONFORMITY.............................................................................................................26

CZ
3
1 Symboly
V návodu k obsluze jsou uvedeny následující symboly, jejichž účelem je usnadnit pochopení uvedeného
požadavku.
Dodržujte pokyny a výstrahy, v opačném případě hrozí riziko poškození zařízení a ohrožení
bezpečnosti osob.
V případě nedodržení pokynů či výstrah spojených s elektrickým zařízením hrozí riziko poškození
zařízení nebo ohrožení bezpečnosti osob.
Poznámky a výstrahy pro správnou obsluhu zařízení a jeho částí.
Úkony, které může provádět provozovatel zařízení. Provozovatel zařízení je povinen se seznámit s
pokyny uvedenými v návodu k obsluze. Poté je zodpovědný za provádění běžné údržby na zařízení.
Pracovníci provozovatele jsou oprávněni provádět běžné úkony údržby.
Úkony, které musí provádět kvalifikovaný elektrotechnik. Specializovaný technik, oprávněný
provádět opravy elektrických zařízení, včetně údržby. Tito elektrotechnici musí mít oprávnění
pracovat s elektrickými zařízeními.
Úkony, které musí provádět kvalifikovaný elektrotechnik. Specializovaný technik, který disponuje
schopnostmi a kvalifikací pro instalaci zařízení za běžných provozních podmínek a pro opravu
elektrických i mechanických prvků zařízení při údržbě. Elektrotechnik musí být schopen provést
jednoduché elektrické a mechanické úkony spojené s údržbou zařízení.
Upozorňuje na povinnost používat osobní ochranné pracovní prostředky.
Úkony, které se smí provádět pouze na zařízení, které je vypnuté a odpojené od napájení.
Úkony, které se provádějí na zapnutém zařízení.
Děkujeme Vám, že jste si zakoupili tento výrobek a žádáme Vás před uvedením do provozu o přečtení
tohoto Návodu pro montáž a obsluhu.

CZ
4
2 Bezpečnost
2.1 Souhrn důležitých upozornění
•Všechny elektrické zásuvky musí být uzemněny.
•Přístroj nesmíte přenášet ani jej kotvit za napájecí kabel.
•Napájecí napětí musí být stejné jako napětí uvedené na štítku čerpadla.
•Aby se předcházelo zbytečným rizikům, musí komponenty instalovat a měnit výhradně autorizovaní
pracovníci servisu.
•Elektrické spoje smí zajišťovat pouze odborníci či elektrikáři a je nutné přitom dodržovat platné státní
předpisy.
•Čerpadlo musí být připojeno na proudový chránič o maximální hodnotě 30 mA.
•Před zprovozněním zkontrolujte připojení zástrčky. Pokud je vodič poškozen, musí jej vyměnit servisní
středisko nebo příslušný technický pracovník.
•Zařízení je vhodné pro děti od osmi let. Smyslově nebo fyzicky hendikepovaní lidé musí zařízení
používat pod dohledem osoby, která zná bezpečnostní předpisy, způsob používání a případná rizika.
Děti nesmí umývat nebo provádět údržbu zařízení bez dohlížející osoby.
•Ke kontaminaci kapaliny může dojít v důsledku úniku mazacího oleje.
•Nepoužívejte čerpadlo, když je někdo ve vodě.
•Před čištěním a údržbou odpojte vodní čerpadlo od hlavního napájecího zdroje.
•Konektory pro elektrické zástrčky a prodlužovací kabely musí být vodotěsné a nesmí se ponořit do
vody. Navíc se konektory nesmí pokládat na zem. Doporučuje se zajistit, aby byla zásuvka nejméně 60
mm nad zemí.
2.2 Nesprávné použití
Ponorné čerpadlo není určeno pro čerpání hořlavin, ropných produktů a do prostředí s nebezpečím výbuchu.
3 Výrobní štítek ponorného čerpadla

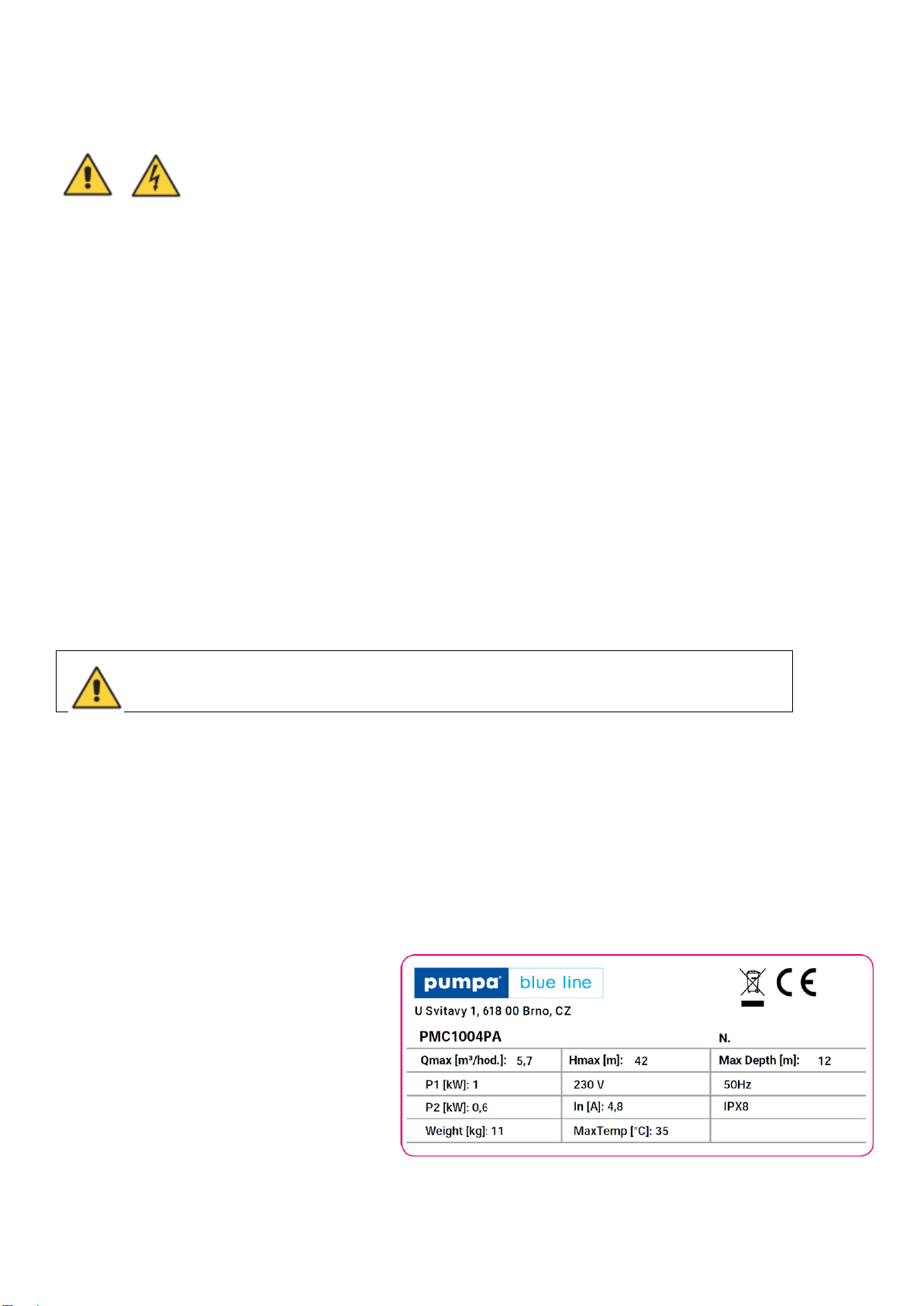

Ilustrační štítek
Qmax = maximální průtok
Hmax = maximální výtlačná výška
MaxTemp = maximální teplota čerpané
kapaliny
Max Depth = maximální hloubka ponoru
P1 = příkon motoru
P2 = výstupní výkon motoru
In = maximální vstupní proud
Weight = hmotnost čerpadla
Nerespektování bezpečnostních pokynů znamená riziko ohrožení života!

CZ
5
4 Doprava a skladování
Ponorné čerpadlo je možné přepravovat zabalené v krabici v horizontální poloze. Musí být
pevně ukotveno, aby se nepřevrátilo nebo neodvalovalo.
5 Funkce čerpadla
Čerpadla mají automatické funkce a více provozních režimů.
Elektronika automaticky ovládá zapnutí a vypnutí (ZAP./VYP.) čerpadla v závislosti na
požadavku na vodu ze strany uživatele.
5.1 Automatická funkce čerpadla
Připojte automatické čerpadlo k elektrickému napájení.
Čerpadlo začne okamžitě pracovat.
Když po třiceti sekundách zjistí čerpadlo, že jede na sucho nebo je hladina vody menší než 50 mm,
čerpadlo se vypne.
Čerpadlo začne opět pracovat po časovém intervalu níže, jakmile stoupne hladina vody nad 60 mm.
Čerpadlo se bude zapínat po 4 minutách / 1 hod / 5 hod / 20 hod.
Pokud čerpadlo nedetekuje dostatek vody, tak se po 30 sekundách opět zastaví.
6 Provoz čerpadla
Před zapnutím čerpadla proveďte následující kontroly:
•Zda je výtlačné potrubí pod dostatečným tlakem – odpovídající tlaku čerpadla.
•Zda jsou spolehlivě utěsněny potrubní spoje.
•Zda je čerpadlo pevně ukotveno.
•Zda hloubka ponoru čerpadla nepřekračuje jmenovité maximum technických parametrů.
•Zda všechny elektrické spoje odpovídají bezpečnostním předpisům.
•Zda je otevřený výstupní ventil.
Při zavěšení na laně neprovozujte čerpadlo bez tlakové hadice, aby se čerpadlo nemohlo otáčet
kolem své osy. Při trvalé práci s čerpadlem na laně je nutné pravidelně kontrolovat stav lana,
protože by po delším používání mohlo prasknout.
7 Instalace a provoz
K držadlu musí být před prvním použitím připojeny dostatečně dlouhá a pevná lana. Jakmile je čerpadlo
ponořené do kapaliny, lze lano a držadlo použít k vybalancování čerpadla.

CZ
6
7.1 Využitelný rozsah
Čerpadlo je určeno k automatickému čerpání vody v domácnostech, nebo na domácích zahradách k
zavlažování.
Čerpadlo je vhodné pouze pro odčerpávání čisté vody a nikoli pro domácí odpad či vodu s obsahem
pevných částic.
7.2 Instalace
1. Minimální rozměry pro umístění do šachty jsou nejméně 20 x 20 cm.
2. Zařízení je možné ponořit maximálně 12m pod hladinu vody.
3. Sací otvor nesmí být při instalaci zařízení blokován cizími tělesy. Musí být zajištěna stabilita
zařízení.
8 Připojení výtlačného potrubí
•Nainstalujte výtlačné potrubí na výtlak čerpadla. Všechny spoje musí být utěsněny vhodnou těsnící
páskou.
•Při používání tlakové hadice je nutno na výtlak čerpadla nainstalovat příslušnou redukci pro tlakové hadice.
•Tlakovou hadici musíte připojit k hadicové redukci a připevnit ji hadicovou sponou.
•Doporučujeme používat pevná potrubí.
•K přivázání čerpadla za držadlo použijte vhodné lano a čerpadlo ponořte, pokud možno tak, aby z něj
vyprchal všechen vzduch.
Hrozí riziko poškození zařízení!
Nezvedejte čerpadlo za kabel ani za tlakovou hadici, protože jak kabel, tak tlaková hadice nejsou
na takový tah navrženy.
Všechna přípojná vedení a spoje musí být
spolehlivě utěsněny. Netěsnosti způsobí, že čerpadlo bude častěji spínat a sníží se tím jeho
životnost.
9 Čištění a uskladnění
Vyčistěte venkovní část zařízení.
Propláchněte čerpadlo čistou vodou. K odstranění pevných nečistot použijte kartáč. Ponořte
čerpadlo do nádoby s čistou vodou, otevřete jej a nechejte chvíli běžet a propláchněte čerpadlo
vodou.
9.1 Uskladnění
Hrozí-li riziko zamrznutí, vytáhněte zařízení z vody, vyčistěte jej a uskladněte na místě chráněném před
mrazem.

CZ
7
10 Technická data
Model
PMC1004PA
Napětí / Kmitočet
230 V/50 Hz
Jmenovitý výkon
600 W
Typ ochrany
IPX8
Hmax
42 m
Qmax
5,7 m3/hod
Minimální hladina vody pro spuštění
čerpadla
60 mm
Maximální vyčerpání vody do hloubky
50 mm
Max. zrnitost
1 mm
Zapínací tlak
1,5bar
Pozor, riziko poškození spotřebiče! Uvedená velikost částic se netýká písku nebo kamínků, ale
měkkých částic, jako je chmýří apod., které nemohou v čerpadle zaklínit rotor.

CZ
8
11 Odstraňování problémů
Ve většině případů budete schopni řešit problémy sami. Předtím, než nás budete kontaktovat, můžete
technickou podporu nalézt v níže uvedené tabulce. Tato tabulka Vám může ušetřit spoustu práce a
případné výdaje.
Chyba
Příčina
Odstranění problému
Čerpadlo se nezapíná.
Čerpadlo nejde zapnout/ při
běhu se náhle zastavuje.
1. Nezapojený napájecí
zdroj/odpojené napájení.
2. Vstupuje do klidové fáze, kdy
udržuje tlak – netypické
blokování potrubí nebo čerpadla.
3. Blokování čerpadla působí
poškozené oběžné kolo.
4. Vypadlý tepelný jistič v důsledku
vysoké teploty okolí nebo vody.
5. Porucha na vnitřním tlakovém
signálovém spínači.
1. Zkontrolujte napájecí
zdroj/bezpečnostní zařízení –
kontaktujte servis.
2. Otevřete výstupní ventil.
Čerpadlo se po vyprázdnění
automaticky sepne.
Odstraňte překážku, čerpadlo
po svém vychladnutí znovu
nabere vodu.
3. Kontaktujte servis.
4. Zajistěte, aby byla teplota
vody a okolí pod 35°C. A zda
je k čerpadlu znovu přiváděn
proud.
5. Kontaktujte servis.
Čerpadlo se často spíná a
zastavuje
1. Úniky na výstupním potrubí nebo
spoji –zanáší se zpětný ventil v
důsledku nefunkčního těsnění.
1. Proveďte údržbu nebo
vyměňte trubky a spoje –
vypněte zdroj napájení a
vyčistěte ventil.
Příliš nízký průtok. Neteče voda
nebo je průtok příliš slabý.
1. Nedostatečný přívod vody,
nedosahuje k oběžnému kolu.
2. Je ohnutá nebo poškozená tlaková
trubka.
3. Znečištěná voda nebo zanesená
hydraulická část.
4. Blokovaný vstup
1. Zvyšte přívod vody.
2. Seřiďte hadici nebo vyměňte
potrubí.
3. Vyčistěte vstup a vyměňte
poškozené části (např. Oběžné
kolo)
4. Vyčistěte vstup čerpadla.
Čerpadlo se nevypíná – stále
běží.
1. Zpětný ventil v čerpadle je zanesený
nečistotami.
1. Kontaktuje servis
Čerpadlo nesmí přepravovat korozivní, hořlavé ani explozivní látky (např. benzín,
petrolej, nitro ředidlo), tuky, olej, solanku a odpad z toalet, ani hustý odpadní kal.
Teplota kapaliny nesmí přesáhnout 35 °C.

SK
9
Obsah
1SYMBOLY...............................................................................................................................................................10
2BEZPEČNOSŤ........................................................................................................................................................11
2.1 SÚHRN DÔLEŽITÝCH UPOZORNENÍ ......................................................................................................................11
2.2 NESPRÁVNE POUŽITIE........................................................................................................................................11
3VÝROBNÝ ŠTÍTOK PONORNÉHO ČERPADLA ..................................................................................................11
4DOPRAVA A SKLADOVANIE ...............................................................................................................................12
5FUNKCIE ČERPADLA ...........................................................................................................................................12
5.1 AUTOMATICKÁ FUNKCIA ČERPADLA .....................................................................................................................12
6PREVÁDZKA ČERPADLA.....................................................................................................................................12
7INŠTALÁCIA A PREVÁDZKA ...............................................................................................................................12
7.1 VYUŽITEĽNÝ ROZSAH .........................................................................................................................................13
7.2 INŠTALÁCIA .......................................................................................................................................................13
8PRIPOJENIE VÝTLAČNÉHO POTRUBIA .............................................................................................................13
9ČISTENIE A USKLADNENIE .................................................................................................................................13
9.1 USKLADNENIE....................................................................................................................................................13
10 TECHNICKÉ ÚDAJE ..........................................................................................................................................14
11 ODSTRAŇOVANIE PROBLÉMOV ....................................................................................................................15
12 LIKVIDACE ZAŘÍZENÍ / LIKVIDÁCIA ZARIADENIA ........................................................................................23
13 EU PROHLÁŠENÍ O SHODĚ .............................................................................................................................24
14 EÚ VYHLÁSENIE O ZHODE..............................................................................................................................25
15 EU DECLARATION OF CONFORMITY.............................................................................................................26

SK
10
1 Symboly
V návode na obsluhu sú uvedené nasledujúce symboly, ktorých účelom je uľahčiť pochopenie uvedenej
požiadavky.
Dodržujte pokyny a výstrahy, v opačnom prípade hrozí riziko poškodenia zariadenia a ohrozenie
bezpečnosti osôb.
V prípade nedodržania pokynov či výstrah spojených s elektrickým zariadením hrozí riziko
poškodenia zariadenia alebo ohrozenie bezpečnosti osôb.
Poznámky a výstrahy pre správnu obsluhu zariadenia a jeho častí.
Úkony, ktoré môže vykonávať prevádzkovateľ zariadenia. Prevádzkovateľ zariadenia je povinný sa
zoznámiť s pokynmi uvedenými v návode na obsluhu. Potom je zodpovedný za vykonávanie bežnej
údržby na zariadení. Pracovníci prevádzkovateľa sú oprávnení vykonávať bežné úkony údržby.
Úkony, ktoré musia vykonávať kvalifikovaný elektrotechnik. Špecializovaný technik, oprávnený
vykonávať opravy elektrických zariadení, vrátane údržby. Títo elektrotechnici musí mať oprávnenie
pracovať s elektrickými zariadeniami.
Úkony, ktoré musia vykonávať kvalifikovaný elektrotechnik. Špecializovaný technik, ktorý disponuje
schopnosťami a kvalifikáciou pre inštaláciu zariadení za bežných prevádzkových podmienok a pre
opravu elektrických i mechanických prvkov zariadení pri údržbe. Elektrotechnik musí byť schopný
vykonať jednoduché elektrické a mechanické úkony spojené s údržbou zariadení.
Upozorňuje na povinnosť používať osobné ochranné pracovné prostriedky.
Úkony, ktoré sa smú vykonávať len na zariadení, ktoré je vypnuté a odpojené od napájania.
Úkony, ktoré sa vykonávajú na zapnutom zariadení.
Ďakujeme Vám, že ste si zakúpili tento výrobok a žiadame Vás pred uvedením do prevádzky o
prečítanie tohto Návodu pre montáž a obsluhu.

SK
11
2 Bezpečnosť
2.1 Súhrn dôležitých upozornení
•Všetky elektrické zásuvky musia byť uzemnené.
•Prístroj nesmiete prenášať ani ho kotviť za napájací kábel.
•Napájacie napätie musí byť rovnaké ako napätie uvedené na štítku čerpadla.
•Aby sa predchádzalo zbytočným rizikám, musia komponenty inštalovať a meniť výhradne autorizovaní
pracovníci servisu.
•Elektrické spoje smú zaisťovať len odborníci či elektrikári a je nutné pritom dodržiavať platné štátne
predpisy.
•Čerpadlo musí byť pripojené na prúdový chránič s maximálnou hodnotou 30 mA.
•Pred uvedením do prevádzky skontrolujte pripojenie zástrčky. Pokiaľ je vodič poškodený, musí ho
vymeniť servisné stredisko alebo príslušný technický pracovník.
•Zariadenie je vhodné pre deti od osem rokov. Zmyslovo alebo fyzicky hendikepovaní ľudia musia
zariadenie používať pod dohľadom osoby, ktorá pozná bezpečnostné predpisy, spôsob používania a
prípadné riziká. Deti nesmú umývať alebo vykonávať údržbu zariadenia bez dozerajúcej osoby.
•Ku kontaminácii kvapaliny môže dôjsť v dôsledku úniku mazacieho oleja.
•Nepoužívajte čerpadlo, keď je niekto vo vode.
•Pred čistením a údržbou odpojte vodné čerpadlo od hlavného napájacieho zdroja.
•Konektory pre elektrické zástrčky a predlžovacie káble musia byť vodotesné a nesmú sa ponoriť do vody.
Navyše sa konektory nesmú pokladať na zem. Odporúča sa zaistiť, aby bola zásuvka najmenej 60 mm
nad zemou.
2.2 Nesprávne použitie
Ponorné čerpadlo nie je určené pre čerpanie horľavín, ropných produktov a do prostredia s nebezpečenstvom
výbuchu.
3 Výrobný štítok ponorného čerpadla
Ilustračný štítok
Qmax = maximálny prietok
Hmax = maximálna výtlačná výška
MaxTemp = maximálna teplota čerpanej
kvapaliny
Max Depth = maximálna hĺbka ponoru
P1 = príkon motora
P2 = výstupný výkon motora
In = maximálny vstupný prúd
Weight = hmotnosť čerpadla
Nerešpektovanie bezpečnostných pokynov znamená riziko ohrozenia života!

SK
12
4 Doprava a skladovanie
Ponorné čerpadlo je možné prepravovať zabalené v škatuli v horizontálnej polohe. Musí byť pevne
ukotvené, aby sa neprevrátilo alebo neprevalilo.
5 Funkcie čerpadla
Čerpadlá majú automatické funkcie a viacero prevádzkových režimov.
Elektronika automaticky ovláda zapnutie a vypnutie (ZAP./VYP.) čerpadla v závislosti od
požiadavky na vodu zo strany užívateľa.
5.1 Automatická funkcia čerpadla
Pripojte automatické čerpadlo k elektrickému napájaniu.
Čerpadlo začne okamžite pracovať.
Keď po tridsiatich sekundách zistí čerpadlo, že ide nasucho alebo je hladina vody menšia ako 50 mm,
čerpadlo sa vypne.
Čerpadlo začne opäť pracovať po časovom intervale nižšie, akonáhle stúpne hladina vody nad 60 mm.
Čerpadlo sa bude zapínať po 4 minútach / 1 hod / 5 hod / 20 hod.
Pokiaľ čerpadlo nedetekuje dostatok vody, tak sa po 30 sekundách opäť zastaví.
6 Prevádzka čerpadla
Pred zapnutím čerpadla vykonajte nasledujúce kontroly:
•Či je výtlačné potrubie pod dostatočným tlakom – zodpovedajúcemu tlaku čerpadla.
•Či sú spoľahlivo utesnené potrubné spoje.
•Či je čerpadlo pevne ukotvené.
•Či hĺbka ponoru čerpadla neprekračuje menovité maximum technických parametrov.
•Či všetky elektrické spoje zodpovedajú bezpečnostným predpisom.
•Či je otvorený výstupný ventil.
Pri zavesení na lane neprevádzkujte čerpadlo bez tlakovej hadice, aby sa čerpadlo nemohlo
otáčať okolo svojej osi. Pri trvalej práci s čerpadlom na lane je nutné pravidelne kontrolovať
stav lana, pretože by po dlhšom používaní mohlo prasknúť.
7 Inštalácia a prevádzka
K držadlu musia byť pred prvým použitím pripojené dostatočne dlhé a pevné laná. Akonáhle je čerpadlo
ponorené do kvapaliny, je možné lano a držadlo použiť na vybalansovanie čerpadla.

SK
13
7.1 Využiteľný rozsah
Čerpadlo je určené na automatické čerpanie vody v domácnostiach, alebo na domácich záhradách na
zavlažovanie.
Čerpadlo je vhodné len pre odčerpávanie čistej vody a nie pre domáci odpad či vodu s obsahom pevných
častíc.
7.2 Inštalácia
1. Minimálne rozmery pre umiestnenie do šachty sú najmenej 20 x 20 cm.
2. Zariadenie je možné ponoriť maximálne 12m pod hladinu vody.
3. Sací otvor nesmie byť pri inštalácii zariadenia blokovaný cudzími telesami. Musí byť zaistená
stabilita zariadenia.
8 Pripojenie výtlačného potrubia
•Nainštalujte výtlačné potrubie na výtlak čerpadla. Všetky spoje musia byť utesnené vhodnou tesniacou
páskou.
•Pri používaní tlakovej hadice je nutné na výtlak čerpadla nainštalovať príslušnú redukciu pre tlakové hadice.
•Tlakovú hadicu musíte pripojiť k hadicovej redukcii a pripevniť ju hadicovou sponou.
•Odporúčame používať pevné potrubia.
•Na priviazanie čerpadla za držadlo použite vhodné lano a čerpadlo ponorte, pokiaľ je to možné tak, aby
z neho vyprchal všetok vzduch.
Hrozí riziko poškodenia zariadenia!
Nezdvíhajte čerpadlo za kábel ani za tlakovú hadicu, pretože ako kábel, tak tlaková hadica nie sú
na taký ťah navrhnuté.
Všetky prípojné vedenia a spoje musia byť
spoľahlivo utesnené. Netesnosti spôsobia, že čerpadlo bude častejšie spínať a zníži sa tým jeho
životnosť.
9 Čistenie a uskladnenie
Vyčistite vonkajšiu časť zariadenia.
Prepláchnite čerpadlo čistou vodou. Na odstránenie pevných nečistôt použite kefu. Ponorte
čerpadlo do nádoby s čistou vodou, otvorte ho a nechajte chvíľu bežať a prepláchnite čerpadlo
vodou.
9.1 Uskladnenie
Ak hrozí riziko zamrznutia, vytiahnite zariadenie z vody, vyčistite ho a uskladnite na mieste chránenom
pred mrazom.

SK
14
10 Technické údaje
Model
PMC1004PA
Napätie / Kmitočet
230 V/50 Hz
Menovitý výkon
600 W
Typ ochrany
IPX8
Hmax
42 m
Qmax
5,7 m3/hod
Minimálna hladina vody na spustenie
čerpadla
60 mm
Maximálne vyčerpanie vody do hĺbky
50 mm
Max. zrnitosť
1 mm
Tlak pri zapnutí
1,5bar
Pozor, riziko poškodenia spotrebiča! Uvedená veľkosť častíc sa netýka piesku alebo
kamienkov, ale mäkkých častíc, ako je páperie apod., ktoré nemôžu v čerpadle zaseknúť rotor.

SK
15
11 Odstraňovanie problémov
Vo väčšine prípadov budete schopní riešiť problémy sami. Predtým, ako nás budete kontaktovať, môžete
technickú podporu nájsť v nižšie uvedenej tabuľke. Táto tabuľka Vám môže ušetriť veľa práce a prípadné
výdaje.
Chyba
Príčina
Odstránenie problému
Čerpadlo sa nezapína.
Čerpadlo nejde zapnúť/ pri behu
sa náhle zastavuje.
1. Nezapojený napájací zdroj/odpojené
napájanie.
2. Vstupuje do pokojovej fázy, kedy
udržuje tlak – netypické blokovanie
potrubia alebo čerpadla.
3. Blokovanie čerpadla spôsobí
poškodené obežné koleso.
4. Vypadnutý tepelný istič v dôsledku
vysokej teploty okolia alebo vody.
5. Porucha na vnútornom tlakovom
signálovom spínači.
1. Skontrolujte napájací
zdroj/bezpečnostné zariadenie –
kontaktujte servis.
2. Otvorte výstupný ventil.
Čerpadlo sa po vyprázdnení
automaticky zapne. Odstráňte
prekážku, čerpadlo po svojom
vychladnutí znova naberie vodu.
3. Kontaktujte servis.
4. Zaistite, aby bola teplota vody a
okolia pod 35°C. A zistite, či je
k čerpadlu znova privádzaný
prúd.
5. Kontaktujte servis.
Čerpadlo sa často zapína a
zastavuje
1. Úniky na výstupnom potrubí alebo
spoji –zanáša sa spätný ventil v
dôsledku nefunkčného tesnenia.
1. Vykonajte údržbu alebo vymeňte
rúry a spoje – vypnite zdroj
napájania a vyčistite ventil.
Príliš nízky prietok. Netečie voda
alebo je prietok príliš slabý.
1. Nedostatočný prívod vody,
nedosahuje k obežnému kolesu.
2. Je ohnutá alebo poškodená tlaková
trubica.
3. Znečistená voda alebo zanesená
hydraulická časť.
4. Blokovaný vstup.
1. Zvýšte prívod vody.
2. Nastavte hadicu alebo vymeňte
potrubie.
3. Vyčistite vstup a vymeňte
poškodené časti (napr. obežné
koleso)
4. Vyčistite vstup čerpadla.
Čerpadlo sa nevypína – stále
beží.
1. Spätný ventil v čerpadle je zanesený
nečistotami.
1. Kontaktujte servis.
Čerpadlo nesmie prepravovať korozívne, horľavé ani explozívne látky (napr. benzín,
petrolej, nitro riedidlo), tuky, olej, soľanku a odpad z toaliet, ani hustý odpadový kal.
Teplota kvapaliny nesmie presiahnuť 35 °C.

EN
16
Obsah
1SYMBOLS...............................................................................................................................................................17
2SAFETY ..................................................................................................................................................................18
2.1 SUMMARY OF IMPORTANT WARNINGS..................................................................................................................18
2.2 INCORRECT APPLICATION...................................................................................................................................18
3SUBMERSIBLE PUMP NAMEPLATE...................................................................................................................18
4TRANSPORT AND STORAGE ..............................................................................................................................19
5PUMP FUNCTION ..................................................................................................................................................19
6PUMP OPERATION................................................................................................................................................19
7INSTALLATION AND OPERATION.......................................................................................................................19
7.1 INSTALLATION....................................................................................................................................................20
8CLEANING AND STORAGE..................................................................................................................................20
8.1 STORAGE..........................................................................................................................................................20
9SPECIFICATIONS ..................................................................................................................................................21
10 TROUBLESHOOTING........................................................................................................................................22
11 SERVIS A OPRAVY / SERVICE AND REPAIRS ..............................................................................................23
12 LIKVIDACE ZAŘÍZENÍ / LIKVIDÁCIA ZARIADENIA ........................................................................................23
13 EU PROHLÁŠENÍ O SHODĚ .............................................................................................................................24
14 EÚ VYHLÁSENIE O ZHODE..............................................................................................................................25
15 EU DECLARATION OF CONFORMITY.............................................................................................................26

EN
17
1 Symbols
The following symbols are used in the instruction manual to provide a better understanding of the
requirements.
Follow the instructions and warnings, otherwise there is a risk of damaging the equipment and
endangering the safety of persons.
In case of not following the instructions or warnings associated with the electrical device, there is a
risk of damage to the equipment or a risk to personal safety.
Notes and warnings regarding the correct operation of the device and its parts.
Operations that may be performed by the operator of the device. The operator is required to read
the instructions in the instruction manual and he/she is responsible for carrying out routine
maintenance on the device. Operator's personnel are authorised to carry out routine maintenance
tasks.
Operations to be performed by a qualified electrician. A specialist technician authorised to carry
out repairs of electrical devices, including maintenance. These electricians must be authorised to
work with high voltage devices.
Operations to be performed by a qualified electrician. A specialized technician who has the skills
and qualifications to install devices in normal operating conditions and to repair electrical and
mechanical components of the device during maintenance. The electrician must be able to carry
out simple electrical and mechanical maintenance tasks on the device.
Indicates the obligation to use personal protective equipment.
Operations that may only be performed on the device that is switched off and disconnected from
the power supply.
Operations to be carried out on equipment that is switched on.
Thank you for purchasing this product. Please, read the installation and operating instructions before
putting it into operation.

EN
18
2 Safety
2.1 Summary of important warnings
•All electrical outlets must be grounded.
•Do not carry the device or anchor it by the power cord.
•The supply voltage must be the same as the voltage indicated on the pump's nameplate.
•To avoid unnecessary risks, components must only be installed and replaced by authorized service
technicians.
•Electrical connections may only be made by specialists or electricians and the applicable national
regulations must be observed.
•The pump must be connected to a current protector with a maximum rating of 30 mA.
•Check the plug connection before start-up. If the wire is damaged, it must be replaced by a service centre
or a competent technician.
•The device is suitable for children from eight years of age. Sensory or physically handicapped people
must use the device under the supervision of a person who is familiar with the safety regulations, the
method of use and the possible risks. Children must not wash or maintain the equipment without a
supervisor.
•Liquid contamination may occur due to lubricating oil leakage.
•Do not operate the pump when someone is in the water.
•Disconnect the water pump from the main power supply before cleaning and maintenance.
•Electrical plug connectors and extension cords must be watertight and not submerged in water. In
addition, the plugs must not be placed on the ground. It is recommended to ensure that the socket is at
least 60 mm above the ground
2.2 Incorrect application
The submersible pump is not intended for pumping flammable liquids, petroleum products and for use in the
areas with the danger explosion.
3 Submersible pump nameplate
Illustration plate
Qmax = maximum flow rate
Hmax = maximum delivery height
MaxTemp = maximum temperature of the
pumped liquid
Max Depth = maximum immersion depth
P1 = motor power input
P2 = motor output power
In = maximum input current
Weight = pump weight
Ignoring safety instructions is a life-threatening risk!

EN
19
4 Transport and storage
The submersible pump can be transported packed in a box in a horizontal position. It must
be firmly anchored so that it does not tip or roll.
5 Pump function
The pumps have automatic functions and multiple operating modes.
The electronics automatically control the switching on and off (ON/OFF) of the pump depending
on the user's water demand.
5.1 Automatic pump function
Connect the automatic pump to the power supply.
The pump will start working immediately.
If after thirty seconds the pump detects that it is running dry or the water level is less than 50 mm, the pump
will switch off.
The pump will start again after the time interval below when the water level rises above 60 mm.
The pump will switch on after 4 minutes / 1 hour / 5 hours / 20 hours.
If the pump does not detect enough water, it will stop again after 30 seconds
6 Pump operation
Before switching on the pump, perform the following checks:
•Check that the delivery pipe is at sufficient pressure - according to the pump pressure.
•Ensure that the pipe joints are sealed securely.
•That the pump is firmly anchored.
•That the pump's immersion depth does not exceed the nominal maximum of the technical parameters.
•That all electrical connections comply with safety regulations.
•That the outlet valve is open.
Do not operate the pump without the pressure hose when hanging on the rope, so that the pump
cannot rotate on its axis. When operating the pump permanently on a rope, it is necessary to
check the condition of the rope regularly, as it may break after prolonged use.
7 Installation and operation
Sufficiently long and strong ropes must be attached to the handle before first use. Once the pump is immersed
in the liquid, the rope and handle can be used to balance the pump.
6.1 Range of application
The pump is designed for automatic water pumping in households or for garden irrigation.
The pump is only suitable for pumping clean water and not for domestic sewage or water containing solids.

EN
20
7.1 Installation
1. The minimum dimensions for placement in the shaft are at least 20 x 20 cm.
2. The device can be submerged to a max. depth of 12m below the water surface.
3. The suction opening must not be blocked by foreign material when installing the device. Ensure the
stability of the device.
7 Delivery pipe connection
•Install the delivery pipe to the pump discharge. All joints must be sealed with suitable sealing tape.
•When using a pressure hose, a suitable pressure hose reducer must be installed on the pump delivery.
•The pressure hose must be connected to the hose reducer and secured with a hose clamp.
•It is recommended to use solid pipes.
•Use a suitable rope to tie the pump by the handle and submerge the pump, if possible, so that all the air
can escape.
Risk of damage to the equipment!
Do not lift the pump by the cable or the pressure hose, as both the cable and the pressure hose are
not designed for this purpose.
All connecting lines and connections must be securely sealed. Leaks will cause the pump to switch
more frequently and reduce its life span.
8 Cleaning and storage
Clean the surface of the device.
Flush the pump with clean water. Use a brush to remove solid dirt. Immerse the pump in a
container of clean water, open it and let it run for a while and rinse the pump with water.
8.1 Storage
In case of potential freezing, remove the device from the water, clean it and store it in a frost-free place.
