pumpa BLUE LINE 3PVM User guide

BLUE LINE
3PVM
PUMPA, a.s.
U Svitavy 1
618 00 Brno www.pumpa.eu
Czech Republic
CZ
Ponorné vřetenové čerpadlo
„Původní návod k obsluze“
Ponorné vretenové čerpadlo
„Preklad pôvodného návodu“
Submersible screw pump
„Translation of the original instruction manual“
Platný od /Platný od /Valid since 04.09.2023
Verze /Verzia /Version:10
SK
EN

CZ
2
Obsah
1SYMBOLY.................................................................................................................................................................3
2ÚVOD A BEZPEČNOST...........................................................................................................................................4
2.1 BEZPEČNOST ......................................................................................................................................................4
2.2 RIZIKA SPOJENÁ S NEDODRŽOVÁNÍM BEZPEČNOSTNÍCH PRAVIDEL ..........................................................................5
3ZÁKLADNÍ INFORMACE .........................................................................................................................................5
3.1 NÁZEV A ADRESA VÝROBCE..................................................................................................................................5
3.2 POŽADAVKY NA PRACOVNÍKY OBSLUHY .................................................................................................................5
3.3 TECHNICKÁ PODPORA ..........................................................................................................................................5
4TECHNICKÉ ÚDAJE ................................................................................................................................................6
4.1 SKLADOVÁNÍ........................................................................................................................................................6
4.1.1 Ochrana proti mrazu..................................................................................................................................6
4.2 ČERPANÉ KAPALINY .............................................................................................................................................6
4.3 ÚČEL POUŽITÍ ......................................................................................................................................................6
4.4 ZAKÁZANÝ ZPŮSOB POUŽITÍ..................................................................................................................................7
4.5 HLADINA AKUSTICKÉHO TLAKU..............................................................................................................................7
4.6 ŠTÍTEK ČERPADLA ...............................................................................................................................................7
4.7 TECHNICKÉ PARAMETRY ......................................................................................................................................7
5PŘEPRAVA A MANIPULACE..................................................................................................................................8
6PŘIPOJENÍ HYDRAULICKÝCH PRVKŮ/POTRUBÍ................................................................................................8
6.1 VÝTLAČNÉ POTRUBÍ .............................................................................................................................................8
7MONTÁŽ ...................................................................................................................................................................8
8PROVOZ ...................................................................................................................................................................9
8.1 SPOUŠTĚCÍ REGULÁTOR ......................................................................................................................................9
8.2 ELEKTRICKÉ JEDNOFÁZOVÉ ZAPOJENÍ 1X 230 V...................................................................................................9
9ÚDRŽBA .................................................................................................................................................................10
10 PROBLÉMY A JEJICH ŘEŠENÍ ........................................................................................................................10
11 SERVIS A OPRAVY / SERVICE AND REPAIRS ..............................................................................................29
12 LIKVIDACE ZAŘÍZENÍ / LIKVIDÁCIA ZARIADENIA / DISPOSAL...................................................................29
13 EU PROHLÁŠENÍ O SHODĚ .............................................................................................................................32
14 EÚ VYHLÁSENIE O ZHODE..............................................................................................................................33
15 EU DECLARATION OF CONFORMITY.............................................................................................................34

CZ
3
1 Symboly
V návodu k obsluze jsou uvedeny následující symboly, jejichž účelem je usnadnit pochopení uvedeného
požadavku.
Dodržujte pokyny a výstrahy, v opačném případě hrozí riziko poškození zařízení a ohrožení
bezpečnosti osob.
V případě nedodržení pokynů či výstrah spojených s elektrickým zařízením hrozí riziko poškození
zařízení nebo ohrožení bezpečnosti osob.
Poznámky a výstrahy pro správnou obsluhu zařízení a jeho částí.
Úkony, které může provádět provozovatel zařízení. Provozovatel zařízení je povinen se seznámit s
pokyny uvedenými v návodu k obsluze. Poté je zodpovědný za provádění běžné údržby na zařízení.
Pracovníci provozovatele jsou oprávněni provádět běžné úkony údržby.
Úkony, které musí provádět kvalifikovaný elektrotechnik. Specializovaný technik, oprávněný
provádět opravy elektrických zařízení, včetně údržby. Tito elektrotechnici musí mít oprávnění
pracovat s elektrickými zařízeními.
Úkony, které musí provádět kvalifikovaný elektrotechnik. Specializovaný technik, který disponuje
schopnostmi a kvalifikací pro instalaci zařízení za běžných provozních podmínek a pro opravu
elektrických i mechanických prvků zařízení při údržbě. Elektrotechnik musí být schopen provést
jednoduché elektrické a mechanické úkony spojené s údržbou zařízení.
Upozorňuje na povinnost používat osobní ochranné pracovní prostředky.
Úkony, které se smí provádět pouze na zařízení, které je vypnuté a odpojené od napájení.
Úkony, které se provádějí na zapnutém zařízení.
Děkujeme Vám, že jste si zakoupili tento výrobek a žádáme Vás před uvedením do provozu o přečtení
tohoto Návodu pro montáž a obsluhu.

CZ
4
2 Úvod a bezpečnost
Pečlivě si prosím přečtěte tento návod k obsluze před používáním výrobku.
Je důležité se seznámit se všemi příslušnými bezpečnostními předpisy před samotným
provozováním.
V opačném případě by mohlo dojít k poranění osob a poškození stroje, a také to bude mít za následek
zneplatnění záruční doby.
Varování!
Pokud je napájecí kabel poškozený, musí být vyměněn výrobcem, autorizovaným prodejcem nebo
kvalifikovanou osobou.
Vřetenové ponorné čerpadlo je určeno pro čerpání kapaliny ze studny nebo vrtu v rozsahu výkonu
uvedeného na výrobním štítku čerpadla. Elektrické ponorné čerpadlo se skládá z hydraulické části,
která je usazená na elektrickém motoru.
Součástí balení je také spínací skříň se zabudovaným kondenzátorem a tlačítkem ON/OFF.
S pokyny uvedenými v návodu se musí seznámit osoba, která bude provádět montáž a obsluhu čerpadla.
Návod pro montáž a obsluhu musí být vždy k dispozici v místě provozu elektrického čerpadla.
Tato příručka obsahuje základní pokyny, jimiž je nutné se řídit během instalace, používání a
údržby. Pečlivě si přečtěte tento manuál.
Zařízení smí obsluhovat pouze osoba seznámená s tímto návodem a znalá bezpečnostních
předpisů státu uživatele.
Spotřebič musí být zapojen přes proudový chránič s provozním proudem maximálně 30 mA.
Před připojením čerpadla k síti je nutno zjistit provozní hodnoty elektro v místě připojení, tak aby
odpovídaly provozním charakteristikám čerpadla.
Před zahájením jakékoliv činnosti na ponorném čerpadle je nutno celou instalaci bezpečně
odpojit od sítě.
2.1 Bezpečnost
Čerpací soustrojí, popř. zařízení smí instalovat a opravovat jen osoby pro tyto práce
uživatelem určené, mající příslušnou kvalifikaci a poučené o provozních podmínkách a
zásadách bezpečnosti práce.
•Berte v úvahu implementační omezení motoru a jednotek
•Před zapnutím zkontrolujte elektrický systém a pojistky
•Jestli chcete provést údržbu, tak nejdříve musíte vypnout přívod elektřiny a odpojit čerpadlo od zdroje
•Kapalina může být znečištěna, pokud budou unikat maziva
•Čerpadlo musí být jištěno proudovým jističem o maximálním průtoku proudu 30 mA
•Kabel označený žluto zelenou barvou je určen jako zemnící kabel.
•Neopravovat čerpadlo za provozu nebo pod tlakem čerpané kapaliny.
•Zajistit, aby při opravách čerpacího soustrojí či zařízení nemohla neoprávněná osoba spustit motor
čerpadla
•Dbát, aby zásahy do elektrického vybavení včetně připojení na síť prováděla jen osoba odpovídající
odbornou způsobilostí v elektrotechnice.
•Všechny šroubové spoje musí být řádně dotaženy a zajištěny proti uvolnění.
•Ponorné čerpadlo se nesmí přenášet, je-li pod napětím.
•Je zakázáno používat toto zařízení pro práci s hořlavými nebo škodlivými kapalinami
•Při jakékoli nečekané události, čerpadlo odpojit od přívodu elektrického proudu (porušená izolace
kabelů atd…).
•Čerpadlo provozujte jen pod vodou – nesmí běžet na sucho.
•Motor okamžitě vypněte, v případě hrozícího běhu na sucho

CZ
5
•Před zapnutím zkontrolujte elektrický systém a jištění.
•Chraňte místa elektrického a mechanického nebezpečí před přístupem.
•Maximální teplota vody je +35 °C
POZOR! S čerpadlem nikdy nemanipulujte taháním za přívodní kabel. Použijte vhodné
závěsné zařízení pro uchycení čerpadla.
2.2 Rizika spojená s nedodržováním bezpečnostních pravidel
Osoba provádějící montáž musí dbát na bezpečnost svojí, popřípadě i dalších přítomných osob. Při
nedodržení návodu k použití hrozí nebezpečí úrazu nebo způsobení škody. Za tato porušení zodpovídá
v plném rozsahu uživatel.
3 Základní informace
Ponorné 3“ čerpadlo pro studny i vrty s pláštěm, hřídelí a hydraulickou částí z nerezové oceli je za
výrobcem stanovených podmínek provozu bezpečné.
Návod pro montáž a obsluhu je určen pro bezpečné používání výrobku.
Návod pro montáž a obsluhu obsahuje důležitá doporučení nezbytná pro správný a hospodárný provoz
elektrického ponorného čerpadla.
Elektrické ponorné čerpadlo je určeno pro provoz za přesně stanovených podmínek, které zahrnují
teplotu, hustotu a čerpatelnost kapalin, provozní přetlak, výtlak a výtlačnou výšku čerpadla.
Výrobce nenese odpovědnost za nehody či škody způsobené nedbalostí, nesprávným provozem
elektrického ponorného čerpadla nebo nedodržením pokynů uvedených v tomto návodu nebo provozem
čerpadla za jiných podmínek než deklarovaných výrobcem.
Provozovatel nesmí zasahovat do konstrukce výrobku nebo pozměňovat jeho bezpečnostní
charakteristiky.
Návod k obsluze je určen pro bezpečný provoz a užívání ponorného čerpadla po celou dobu jeho
životnosti.
V případě ztráty návodu si vyžádejte nový výtisk u společnosti PUMPA, a.s. nebo jejího obchodního
zástupce.
Při objednávce uveďte údaje o výrobku, které najdete na typovém štítku zařízení. Jakékoli změny, úpravy či
modifikace zařízení nebo jeho části bez předchozího písemného souhlasu výrobce ruší platnost
„Prohlášení o shodě EU“ a veškerých záruk.
3.1 Název a adresa výrobce
Název výrobce: PUMPA, a.s.
Sídlo: U Svitavy 1, 618 00 Brno, Česká republika
www.pumpa.eu
3.2 Požadavky na pracovníky obsluhy
Zařízení smí obsluhovat osoba seznámená s tímto návodem.
Uživatel/provozovatel odpovídá za bezpečný provoz čerpadla.
3.3 Technická podpora
Další informace o dokumentaci, technické podpoře a náhradních dílech si lze vyžádat na adrese společnosti
PUMPA, a.s.

CZ
6
4 Technické údaje
•Vřetenové ponorné čerpadlo
•Maximální počet po sobě jdoucích spuštění za hodinu: 20 opakování. Mezi následnými spuštěními
zachovejte prodlevu 60 sekund –při vyšším opakování spouštěcích cyklů může dojít k poškození
čerpadla.
•Maximální hloubka ponoru ponorného čerpadla: 40 metrů
•Maximální teplota čerpané kapaliny [°C]: 35
•Čerpadlo není vybaveno zpětnou klapkou
4.1 Skladování
Skladovací teplota:
0°C až +50°C
4.1.1 Ochrana proti mrazu
V případě skladování čerpadla je třeba zajistit, aby okolní teplota neklesla pod bod mrazu.
4.2 Čerpané kapaliny
Čerpadlo je určeno výhradně pro čerpání čisté vody bez pevných částic, které by mohly při
vniknutí do čerpadla způsobit jeho poškození.
Nesprávné použití může vést k poškození jednotlivých částí čerpadla případně k jeho zničení.
Obsah pevných částic (například písku) ve vodě nesmí překročit 0,1% a maximální velikost pevných částic
musí být menší než 1 mm.
PH čerpané kapaliny v rozmezí 6,8 – 8,5.
4.3 Účel použití
•Čerpadlo může být použito v průmyslu i v domácnostech, při teplotě čerpané kapaliny
nepřesahující 35 °C.
•Určeno například k čerpání vody ze studny, vrtu, menší závlahy.
•Toto čerpadlo je nutné nainstalovat tak, aby sací část čerpadla byla vždy zcela ponořená v kapalině.
•Motor musí být umístěn minimálně 0,5 metru nad dnem studny / vrtu, aby nedocházelo k nasávání
případných sedimentů do čerpadla a bylo zajištěno jeho dostatečné chlazení.
•Ponorný motor je určen do vrtů od průměru 100 mm.
•Elektrická instalace musí odpovídat místu montáže a provozu – výkon a stupeň krytí (IP).

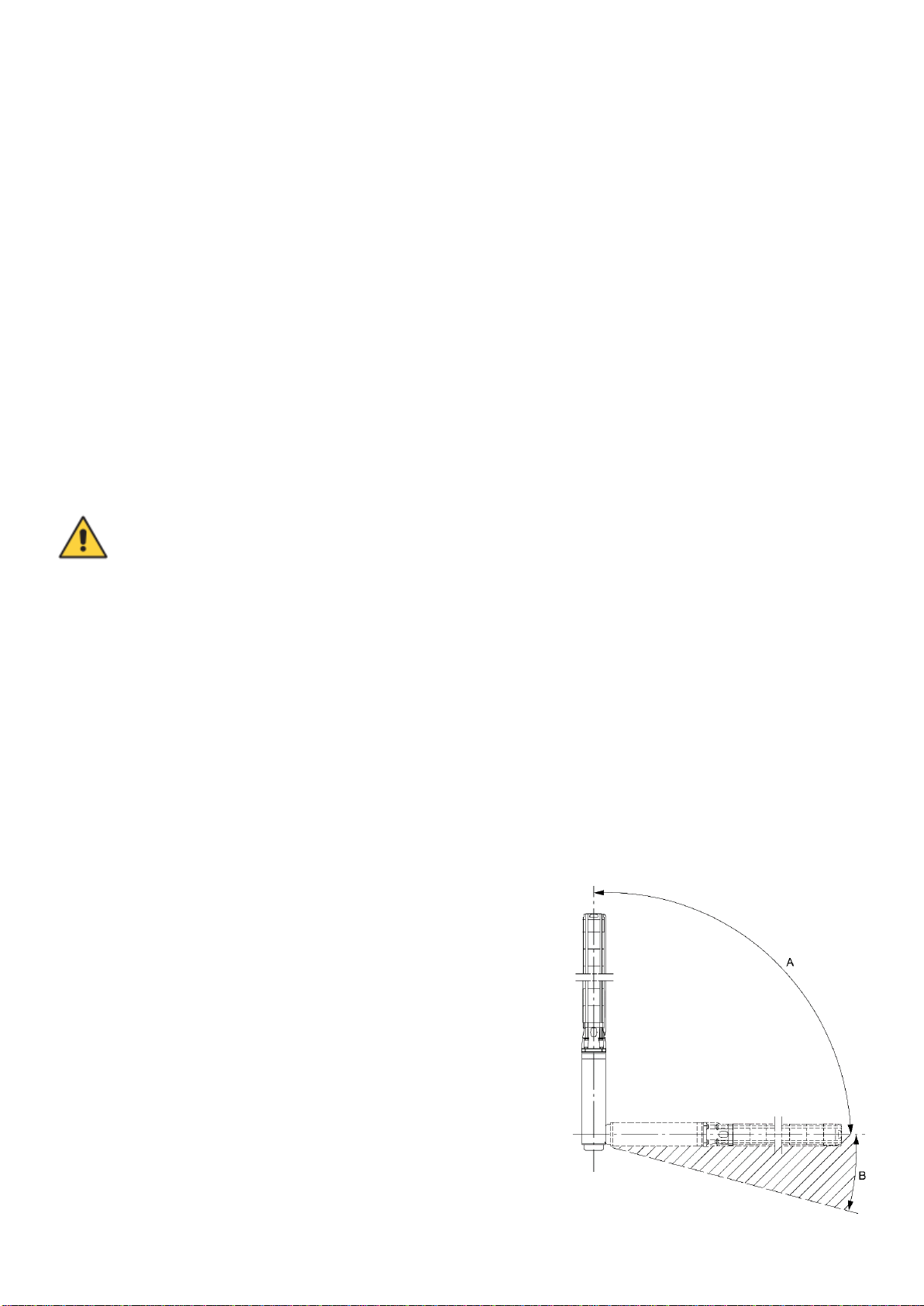

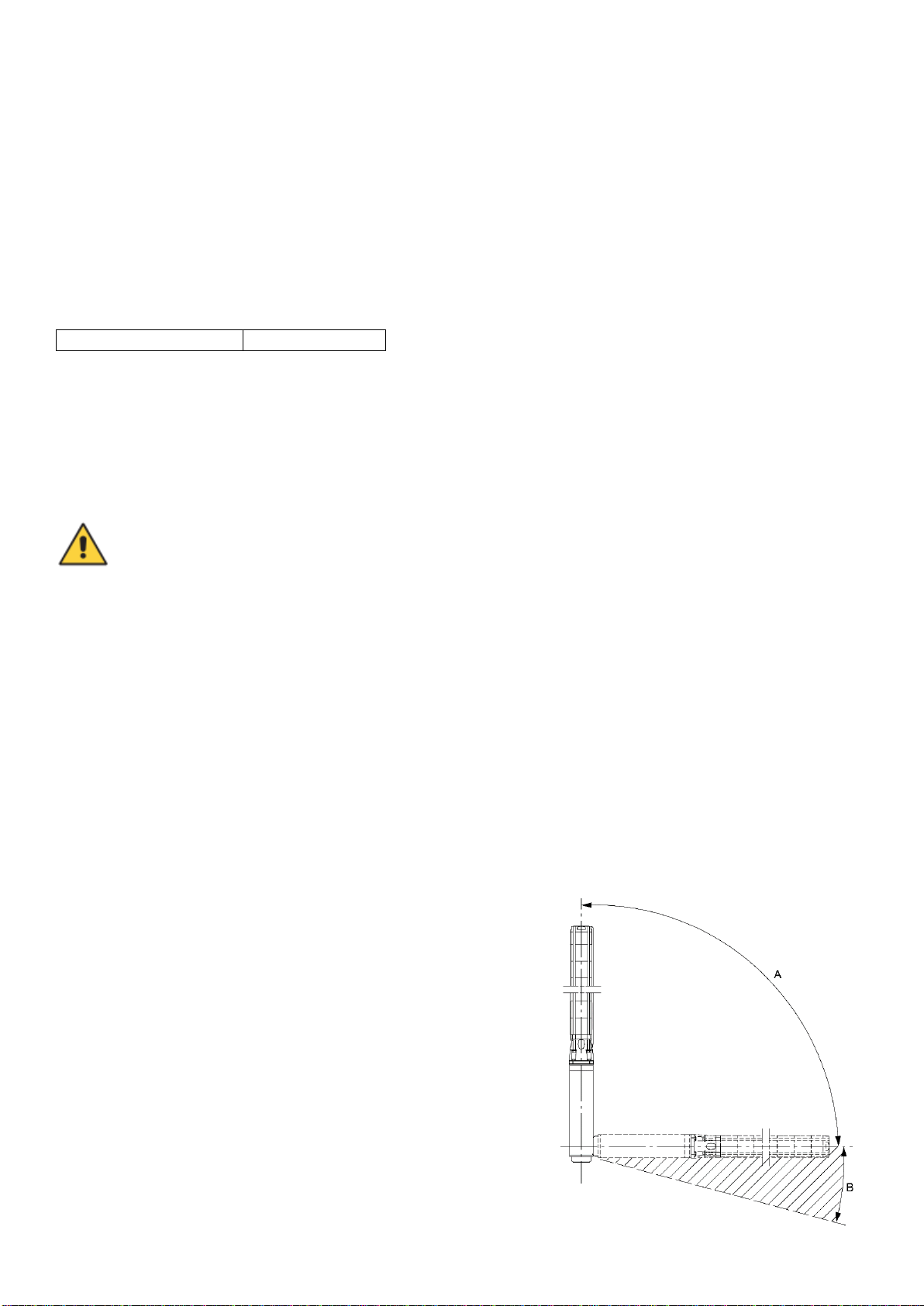

•Čerpadlo lze instalovat ve vertikální i horizontální poloze. Při
horizontální instalaci umístěte čerpadlo se sklonem
minimálně 3° směrem k výtlaku tak, aby byla zajištěna
možnost odvodu vzduchu z hydraulické části čerpadla (první
spuštění nebo při nasátí vzduchu v případě ztráty kapaliny).

CZ
7
4.4 Zakázaný způsob použití
Nepoužívejte elektrické čerpadlo pro čerpání jiné kapaliny než čisté vody.
•Nepoužívejte stroj v potenciálně výbušném prostředí nebo s hořlavými kapalinami.
•Čerpadlo nespouštějte bez kapaliny (chod na sucho).
•Nepřekračujte maximální provozní tlak čerpadla.
•Nepoužívejte čerpadlo v kapalině, ve které se nachází lidé nebo zvířata (například v bazénech).
•Je zakázáno použití škrtícího ventilu, protože škrcením průtoku se zvyšuje protitlak a dochází k
přetížení elektromotoru.
•Je zakázáno uvést čerpadlo do provozu, když je uzavřeno výtlačné potrubí. Výtlačné potrubí musí být
po celou dobu provozu otevřené.
•Nesmí se zvyšovat tlak nad dovolenou hodnotu. Proti nadměrnému vzrůstu tlaku musí být agregát
chráněný vhodnou ochranou elektromotoru a pojistným ventilem.
4.5 Hladina akustického tlaku
Hladina akustického tlaku čerpadla nepřekračuje 70 dB(A).
4.6 Štítek čerpadla
Ilustrační štítek
n. = výrobní číslo
Qmax = maximální průtok
Hmax = maximální výtlačná výška
MaxTemp = maximální teplota čerpané kapaliny
Max Depth = maximální hloubka ponoru
P2 = výstupní výkon motoru
In = maximální vstupní proud
Weight = hmotnost čerpadla
RPM = počet otáček motoru za minutu
IP = stupeň krytí
4.7 Technické parametry
Vstupní napětí: 1x230 V
Maximální průtok: Viz štítek čerpadla
Maximální výtlačná výška: Viz štítek čerpadla
Maximální teplota čerpané kapaliny: 35 °C
Stupeň krytí: IP68
Ochranná třída: B
Připojovací kabel
Drát kabelu
Délka (m)
Velikost průřezu (mm2)
<50
1,5
>100
2,5
Typ
Jednofázový
230V - 50Hz
Motor
Kondenzátor
Jistič
Výkon
Proud Max
450V
Proud
(kW)
HP
A
μF
A
0,37
0,5
2,9
18
4
0,55
0,75
4,2
25
5
0,75
1
5,4
30
6
1,1
1,5
7,7
35
8
1,5
2
9,7
40
10

CZ
8
5 Přeprava a manipulace
Zařízení je zabaleno tak, aby během dopravy nedošlo k jeho poškození. Nestohujte na krabici se zařízením
další zboží s nadměrnou hmotností. Při přepravě krabici zabezpečte proti nežádoucímu pohybu. Zabalené
zařízení není nutné převážet na speciálním dopravním prostředku. Nicméně zvolený dopravní prostředek
musí mít dostatečnou kapacitu pro převoz zboží.
Se zařízením zacházejte opatrně a zamezte případným pádům či nárazům.
Zamezte případným nárazům do obalu, hrozí riziko poškození zařízení.
Výrobce odmítá jakoukoli odpovědnost v případě nedodržení všech uvedených upozornění v tomto
návodu.
Překračuje-li hmotnost balení 25 kg, musí s ním manipulovat nejméně dvě osoby současně
6 Připojení hydraulických prvků/potrubí
Čerpadlo nesmí být zapojeno do sítě, dokud není dokončena jeho kompletní instalace.
Sestava musí být složena nejméně z těchto částí:
•Ponorné čerpadlo
•Elektrická instalace
•Zavírací ventil
•Závěsné zařízení
Doporučujeme nainstalovat externí zpětnou klapku na výtlačné hrdlo čerpadla.
6.1 Výtlačné potrubí
Použijte vhodné kovové nebo plastové potrubí pro danou instalaci.
Instalaci potrubí doporučujeme nechat zapojit odbornou osobou.
7 Montáž Vyjměte čerpadlo z obalu a zkontrolujte, jestli je nepoškozené a jeho technický stav.
Zkontrolujte, jestli odpovídají hodnoty štítku hodnotám, které potřebujete.
Montáž zajistěte odbornou firmou.
Při montáži postupujte podle popisu níže.
S čerpadlem se nesmí manipulovat pomocí kabelu.
1. Přečtěte si tento návod k obsluze
2. Řídící skříň nainstalujte na suchém krytém místě chráněném před vnějšími vlivy.
3. Nainstalujte zpětnou klapku na výtlačné hrdlo (v max vzdálenosti 7 metrů nad výtlačným hrdlem)
čerpadla. Pokud je potrubí dlouhé, instalujte zpětnou klapku každých 50 metrů.
4. Použijte kovové nebo plastové potrubí o stejném průměru jako je výtlačné hrdlo čerpadla. Pokud by se
použil menší průměr, byl by v systému nižší průtok.
5. Čerpadlo s potrubím spusťte do vrtu nebo studny pomocí závěsného zařízení, které má dostatečnou
maximální nosnost.
6. Čerpadlo ponořte minimálně 1 metr nad dno studny/vrtu.
7. Napájecí kabel čerpadla připevněte v prohnutém (napájecí kabel nesmí být napnutý) stavu k potrubí
každé 3 metry pomocí stahovací pásky.
8. Nainstalujte na konec výtlačného potrubí uzavírací ventil.
9. Po zapojení napájecího kabelu do zásuvky s napětím se čerpadlo okamžitě spustí.
Všechny spoje musí být dostatečně utaženy, aby nedošlo k rozšroubování.
Zajistěte, aby studna nebo vrt měla dostatečný průměr pro instalaci čerpadla, zároveň musí být volně
průchozí, aby se při spouštění nebo vytahování čerpadlo nemohlo zaseknout.

CZ
9
8 Provoz
Čerpadlo nezapínejte, dokud není zcela ponořeno v kapalině.
Čerpadlo nesmí být v provozu, pokud je uzavřený uzavírací ventil.
Po spuštění nechte čerpadlo běžet, dokud není čerpaná kapalina zcela čistá, jinak se mohou části čerpadla
a zpětný ventil ucpat.
Průtok čerpadla nesmí být nikdy nižší než 50 l/h, aby bylo zajištěno dostatečné chlazení motoru.
Ujistěte se, že je studna nebo vrt schopna poskytnout alespoň minimální množství vody odpovídající
výkonu čerpadla.
Čerpadlo vypnete tlačítkem ON/OFF nebo vypojením zástrčky ze zásuvky.
Doporučujeme pro plynulejší provoz nainstalovat tlakový spínač nebo frekvenční měnič s tlakovou
nádobou, dále doporučujeme nainstalovat zařízení, které zabrání chodu na sucho (například plovákový
spínač).
8.1 Spouštěcí regulátor
Každý jednofázový třívodičový motor je vybaven řídicí skříňkou.
Skříňka obsahuje kondenzátor motoru, tlačítko ON/OFF, ochranu proti zkratu, výstupní napětí
motoru a vstupní napětí 230 V.
Rozepne-li se nadproudová pojistka, před opětovným spuštěním zkontrolujte napřed příčinu.
Upozornění: Je na zodpovědnosti instalujícího, aby provedl připojení v souladu s předpisy platnými v zemi
instalace.
8.2 Elektrické jednofázové zapojení 1 x 230 V
Spínací skříň pro jednofázová čerpadla
Jednofázový motor je vybaven externím kondenzátorem a ochranou proti přetížení ve
spouštěcí skříni.
Funkce produktu
ochrana proti zkratu
ochrana proti nadproudu
Provozní metoda
manuální ovládání
Technická data:
•Spouštěcí regulátor jednofázového motoru
oJednofázový motor pracující s
kondenzátorem je vybaven externím
kondenzátorem a nadproudovou pojistkou
ve spouštěcím regulátoru, který může
automaticky přerušit napájení (manuální
obnovení), když je motor přetížen.
•Funkce výrobku
oChránit proti zkratu
oChránit proti nadproudu
•Metoda ovládání
oManuální ovládání

CZ
10
9 Údržba
Dříve, než budete cokoliv dělat na čerpadle, odpojte systém, vytáhněte ze zásuvky atd., zajistěte, aby se
čerpadlo nemohlo nedopatřením opět spustit.
Čerpadla jsou za běžných okolností bezúdržbová.
•Nenechávejte čerpadlo dlouho ponořené, pokud se nepoužívá, nechte je chvíli běžet v čisté vodě,
aby se opláchl vnitřek i vnější povrch čerpadla, potom je uložte do místnosti s dobrým větráním.
•Když se čerpadlo zastaví kvůli nějakým problémům, vypněte napájení a zjistěte příčiny. Po odstranění
problémů se může čerpadlo opět spustit.
•Pokud se nějaké problémy objeví na čerpadle nebo na motoru, opravu smí provádět pouze
kvalifikovaní technici nebo zašlete čerpadlo do oddělení údržby naší společnosti, v opačném případě
nepřebíráme žádnou zodpovědnost.
•Doporučuje se periodicky kontrolovat následující: Stav kabelů a ok, zejména jejich uchycení.
Doporučujeme po 2000 hodinách provozu zkontrolovat vřeteno a pryžový stator a zajistit jejich výměnu.
Po dosažení 3000 hodin provozu je potřeba vyměnit olej a olejovou komoru. Po opravě, nebo výměně
mechanické ucpávky je potřeba otestovat vzduchotěsnost pro každou část čerpadla. Pro výměnu nebo
opravu kontaktujte servisní středko PUMPA,a.s.
Pokud se bude měnit stator nebo rotor, musí se vyměnit obě tyto části současně.
10 Problémy a jejich řešení
Problém
Příčina
Řešení
Čerpadlo se
nespustí nebo
se náhle
zastavuje
Vypadává tepelná ochrana motoru
Resetujte tepelnou ochranu. Pokud se závada opakuje,
kontaktujte servisní středisko PUMPA, a.s.
Elektrická síť je bez napětí
Kontaktujte dodavatele elektřiny
Závada na motoru čerpadla
Kontaktujte servisní středisko PUMPA, a.s.
Výtlačné těleso je plné bláta a písku
Demontujte výtlačné těleso a odstraňte vešleré nečistoty
Neobvyklý zvuk
Fáze statorového vinutí motoru je
zkratovaná nebo přerušená
Kontaktujte servisní středisko PUMPA, a.s.
Izolace vinutí je poškozená
Kontaktujte servisní středisko PUMPA, a.s.
Čerpadlo není dostatečně ponořeno
Hloubka ponoru musí být nejméně 0,5m pod hladinou vody
Ložiska jsou opotřebovaná nebo
poškozená
Kontaktujte servisní středisko PUMPA, a.s.
Spojka statoru je rozbitá
Kontaktujte servisní středisko PUMPA, a.s.
Kapacita
čerpadla není
dostatečná
Nedostatečné množství vody ve studni
nebo je čerpadlo nedostatečně ponořeno
pod hladinu vody –přisává vzduch
Ponořte čerpadlo hlouběji - čerpadlo nesmí běžet nasucho
Velké opotřebení nebo poškození dílů
čerpadla
Kontaktujte servisní středisko PUMPA, a.s.
Sací síto čerpadla je ucpané nečistotami
Vyčistěte sací síto
Voda uniká spojem na výstupu, případě
potrubím
Vyměňte spoj na výstupu nebo těsnění, případně potrubí

SK
11
Obsah
1SYMBOLY...............................................................................................................................................................12
2ÚVOD A BEZPEČNOSŤ.........................................................................................................................................13
2.1 BEZPEČNOSŤ ....................................................................................................................................................13
2.2 RIZIKÁ SPOJENÉ S NEDODRŽIAVANÍM BEZPEČNOSTNÝCH PRAVIDIEL......................................................................14
3ZÁKLADNÉ INFORMÁCIE.....................................................................................................................................14
3.1 NÁZOV A ADRESA VÝROBCU ...............................................................................................................................14
3.2 POŽIADAVKY NA PRACOVNÍKOV OBSLUHY............................................................................................................14
3.3 TECHNICKÁ PODPORA ........................................................................................................................................14
4TECHNICKÉ ÚDAJE ..............................................................................................................................................15
4.1 SKLADOVANIE....................................................................................................................................................15
4.1.1 Ochrana proti mrazu................................................................................................................................15
4.2 ČERPANÉ KVAPALINY .........................................................................................................................................15
4.3 ÚČEL POUŽITIA ..................................................................................................................................................15
4.4 ZAKÁZANÝ SPÔSOB POUŽITIA..............................................................................................................................16
4.5 HLADINA AKUSTICKÉHO TLAKU............................................................................................................................16
4.6 ŠTÍTOK ČERPADLA .............................................................................................................................................16
4.7 TECHNICKÉ PARAMETRE ....................................................................................................................................16
5PREPRAVA A MANIPULÁCIA ..............................................................................................................................17
6PRIPOJENIE HYDRAULICKÝCH PRVKOV/POTRUBIA ......................................................................................17
6.1 VÝTLAČNÉ POTRUBIE .........................................................................................................................................17
7MONTÁŽ .................................................................................................................................................................17
8PREVÁDZKA ..........................................................................................................................................................18
8.1 SPÚŠŤACÍ REGULÁTOR.......................................................................................................................................18
8.2 ELEKTRICKÉ JEDNOFÁZOVÉ ZAPOJENIE 1X 230 V...............................................................................................18
9ÚDRŽBA .................................................................................................................................................................19
10 PROBLÉMY A ICH RIEŠENIA ...........................................................................................................................19
11 SERVIS A OPRAVY / SERVICE AND REPAIRS ..............................................................................................29
12 LIKVIDACE ZAŘÍZENÍ / LIKVIDÁCIA ZARIADENIA / DISPOSAL...................................................................29
13 EU PROHLÁŠENÍ O SHODĚ .............................................................................................................................32
14 EÚ VYHLÁSENIE O ZHODE..............................................................................................................................33
15 EU DECLARATION OF CONFORMITY.............................................................................................................34

SK
12
1 Symboly
V návode na obsluhu sú uvedené nasledujúce symboly, ktorých účelom je uľahčiť pochopenie uvedenej
požiadavky.
Dodržujte pokyny a výstrahy, v opačnom prípade hrozí riziko poškodenia zariadenia a ohrozenie
bezpečnosti osôb.
V prípade nedodržania pokynov či výstrah spojených s elektrickým zariadením hrozí riziko
poškodenia zariadenia alebo ohrozenie bezpečnosti osôb.
Poznámky a výstrahy pre správnu obsluhu zariadenia a jeho častí.
Úkony, ktoré môže vykonávať prevádzkovateľ zariadenia. Prevádzkovateľ zariadenia je povinný sa
zoznámiť s pokynmi uvedenými v návode na obsluhu. Potom je zodpovedný za vykonávanie bežnej
údržby na zariadení. Pracovníci prevádzkovateľa sú oprávnení vykonávať bežné úkony údržby.
Úkony, ktoré musia vykonávať kvalifikovaný elektrotechnik. Špecializovaný technik, oprávnený
vykonávať opravy elektrických zariadení, vrátane údržby. Títo elektrotechnici musí mať oprávnenie
pracovať s elektrickými zariadeniami.
Úkony, ktoré musia vykonávať kvalifikovaný elektrotechnik. Špecializovaný technik, ktorý disponuje
schopnosťami a kvalifikáciou pre inštaláciu zariadení za bežných prevádzkových podmienok a pre
opravu elektrických i mechanických prvkov zariadení pri údržbe. Elektrotechnik musí byť schopný
vykonať jednoduché elektrické a mechanické úkony spojené s údržbou zariadení.
Upozorňuje na povinnosť používať osobné ochranné pracovné prostriedky.
Úkony, ktoré sa smú vykonávať len na zariadení, ktoré je vypnuté a odpojené od napájania.
Úkony, ktoré sa vykonávajú na zapnutom zariadení.
Ďakujeme Vám, že ste si zakúpili tento výrobok a žiadame Vás pred uvedením do prevádzky o
prečítanie tohto Návodu pre montáž a obsluhu.

SK
13
2 Úvod a bezpečnosť
Dôkladne si, prosím, prečítajte tento návod na obsluhu pred používaním výrobku.
Je dôležité sa zoznámiť so všetkými príslušnými bezpečnostnými predpismi pred samotnou
prevádzkou.
V opačnom prípade by mohlo dôjsť k poraneniu osôb a poškodeniu stroja, a tiež to bude mať za následok
ukončenie platnosti záručnej doby.
Varovanie!
Pokiaľ je napájací kábel poškodený, musí byť vymenený výrobcom, autorizovaným predajcom alebo
kvalifikovanou osobou.
Vretenové ponorné čerpadlo je určené na čerpanie kvapaliny zo studne alebo vrtu v rozsahu
výkonného výkonu uvedeného na výrobnom štítku čerpadla. Elektrické ponorné čerpadlo sa
skladá z hydraulickej časti, ktorá je usadená na elektrickom motore.
Súčasťou balenia je aj spínacia skriňa so zabudovaným kondenzátorom a tlačidlom ON/OFF.
S pokynmi uvedenými v návode sa musí oboznámiť osoba, ktorá bude vykonávať montáž a obsluhu
čerpadla. Návod na montáž a obsluhu musí byť vždy k dispozícii v mieste prevádzky elektrického čerpadla.
Táto príručka obsahuje základné pokyny, ktorými je nutné sa riadiť počas inštalácie, používania a
údržby. Starostlivo si prečítajte tento manuál.
Zariadenie smie obsluhovať iba osoba oboznámená s týmto návodom a znalá bezpečnostných
predpisov štátu užívateľa.
Spotrebič musí byť zapojený cez prúdový chránič s prevádzkovým prúdom maximálne 30 mA.
Pred pripojením čerpadla k sieti je nutné zistiť prevádzkové hodnoty elektro v mieste pripojenia
tak, aby zodpovedali prevádzkovým charakteristikám čerpadla.
Pred začatím akejkoľvek činnosti ponornom čerpadle je nutné celú inštaláciu bezpečne odpojiť
od siete.
2.1 Bezpečnosť
Čerpacie sústroje, príp. zariadenie smú inštalovať a opravovať len osoby pre tieto práce
užívateľom určené, majúce príslušnú kvalifikáciu a poučené o prevádzkových
podmienkach a zásadách bezpečnosti práce.
•Berte do úvahy implementačné obmedzenia motora a jednotiek
•Pred zapnutím skontrolujte elektrický systém a poistky
•Ak chcete vykonať údržbu, tak najskôr musíte vypnúť prívod elektriny a odpojiť čerpadlo od zdroja
•Kvapalina môže byť znečistená, pokiaľ budú unikať mazivá
•Čerpadlo musí byť istené prúdovým ističom s maximálnym prietokom prúdu 30 mA
•Kábel označený žlto zelenou farbou je určený ako zemniaci kábel.
•Neopravovať čerpadlo počas prevádzky alebo pod tlakom čerpanej kvapaliny.
•Zaistiť, aby pri opravách čerpacieho sústrojenstva či zariadenia nemohla neoprávnená osoba spustiť
motor čerpadla
•Dbať, aby zásahy do elektrického vybavenia vrátane pripojenia na sieť vykonávala len osoba
zodpovedajúca odbornou spôsobilosťou v elektrotechnike.
•Všetky skrutkové spoje musia byť riadne dotiahnuté a zaistené proti uvoľneniu.
•Ponorné čerpadlo sa nesmie prenášať, ak je pod napätím.
•Je zakázané používať toto zariadenie na prácu s horľavými alebo škodlivými kvapalinami
•Pri akejkoľvek nečakanej udalosti, čerpadlo odpojiť od prívodu elektrického prúdu (porušená izolácia
káblov atď…).
•Čerpadlo prevádzkujte len pod vodou – nesmie bežať na sucho.

SK
14
•Motor okamžite vypnite, v prípade hroziaceho behu na sucho
•Pred zapnutím skontrolujte elektrický systém a istenie.
•Chráňte miesta elektrického a mechanického nebezpečenstva pred prístupom.
•Maximálna teplota vody je +35 °C
POZOR! S čerpadlom nikdy nemanipulujte ťahaním za prívodný kábel. Použite vhodné
závesné zariadenie na uchytenie čerpadla.
2.2 Riziká spojené s nedodržiavaním bezpečnostných pravidiel
Osoba vykonávajúca montáž musí dbať na bezpečnosť svojej, prípadne aj ďalších prítomných osôb. Pri
nedodržaní návodu na použitie hrozí nebezpečenstvo úrazu alebo spôsobenia škody. Za tieto porušenia
zodpovedá v plnom rozsahu užívateľ.
3 Základné informácie
Ponorné 3“ čerpadlo pre studne aj vrty s plášťom, hriadeľom a hydraulickou časťou z nerezovej ocele je za
výrobcom stanovených podmienok prevádzky bezpečné.
Návod na montáž a obsluhu je určený pre bezpečné používanie výrobku.
Návod na montáž a obsluhu obsahuje dôležité odporúčania nevyhnutné pre správnu a hospodárnu
prevádzku elektrického ponorného čerpadla.
Elektrické ponorné čerpadlo je určené na prevádzku za presne stanovených podmienok, ktoré zahŕňajú
teplotu, hustotu a čerpateľnosť kvapalín, prevádzkový pretlak, výtlak a výtlačnú výšku čerpadla.
Výrobca nenesie zodpovednosť za nehody či škody spôsobené nedbalosťou, nesprávnou prevádzkou
elektrického ponorného čerpadla alebo nedodržaním pokynov uvedených v tomto návode alebo prevádzkou
čerpadla za iných podmienok než deklarovaných výrobcom.
Prevádzkovateľ nesmie zasahovať do konštrukcie výrobku alebo pozmeňovať jeho bezpečnostné
charakteristiky.
Návod na obsluhu je určený pre bezpečnú prevádzku a používanie ponorného čerpadla po celú dobu jeho
životnosti.
V prípade straty návodu si vyžiadajte nový výtlačok u spoločnosti PUMPA, a.s. alebo jej obchodného
zástupcu.
Pri objednávke uveďte údaje o výrobku, ktoré nájdete na typovom štítku zariadenia. Akékoľvek zmeny,
úpravy či modifikácie zariadenia alebo jeho časti bez predchádzajúceho písomného súhlasu výrobcu rušia
platnosť „Vyhlásenia o zhode EÚ“ a všetkých záruk.
3.1 Názov a adresa výrobcu
Názov výrobcu: PUMPA, a.s.
Adresa: U Svitavy 1, 618 00 Brno, Česká republika
www.pumpa.eu
3.2 Požiadavky na pracovníkov obsluhy
Zariadenie smie obsluhovať osoba oboznámená s týmto návodom.
Užívateľ/prevádzkovateľ zodpovedá za bezpečnú prevádzku čerpadla.
3.3 Technická podpora
Ďalšie informácie o dokumentácii, technickej podpore a náhradných dieloch si možno vyžiadať na adrese
spoločnosti PUMPA, a.s.

SK
15
4 Technické údaje
•Vretenové ponorné čerpadlo
•Maximálny počet po sebe idúcich spustení za hodinu: 20 opakovaní. Medzi následnými spusteniami
zachovajte oneskorenie 60 sekúnd – pri vyššom opakovaní spúšťacích cyklov môže dôjsť k poškodeniu
čerpadla.
•Maximálna hĺbka ponoru ponorného čerpadla: 40 metrov
•Maximálna teplota čerpanej kvapaliny [°C]: 35
•Čerpadlo nie je vybavené spätnou klapkou
4.1 Skladovanie
Skladovacia teplota: 0°C až +50°C
4.1.1 Ochrana proti mrazu
V prípade skladovania čerpadla je potrebné zaistiť, aby okolitá teplota neklesla pod bod mrazu.
4.2 Čerpané kvapaliny
Čerpadlo je určené výhradne na čerpanie čistej vody bez pevných častíc, ktoré by mohli pri vniknutí
do čerpadla spôsobiť jeho poškodenie.
Nesprávne použitie môže viesť k poškodeniu jednotlivých častí čerpadla prípadne k jeho zničeniu.
Obsah pevných častíc (napríklad piesku) vo vode nesmie prekročiť 0,1% a maximálna veľkosť pevných častíc
musí byť menšia ako 1 mm.
PH čerpanej kvapaliny v rozmedzí 6,8 – 8,5.
4.3 Účel použitia
•Čerpadlo môže byť použité v priemysle aj v domácnostiach, pri teplote čerpanej kvapaliny
•nepresahujúce 35 °C.
•Určené napríklad na čerpanie vody zo studne, vrtu, menšej závlahy.
•Toto čerpadlo je nutné nainštalovať tak, aby sacia časť čerpadla bola vždy úplne ponorená v kvapaline.
•Motor musí byť umiestnený minimálne 0,5 metra nad dnom studne / vrtu, aby nedochádzalo k nasávaniu
prípadných sedimentov do čerpadla a bolo zaistené jeho dostatočné chladenie
•Ponorný motor je určený do vrtov od priemeru 100 mm.
•Elektrická inštalácia musí zodpovedať miestu montáže a prevádzky – výkon a stupeň krytia (IP).
•Čerpadlo je možné inštalovať vo vertikálnej aj horizontálnej
polohe. Pri horizontálnej inštalácii umiestnite čerpadlo so
sklonom minimálne 3° smerom k výtlaku tak, aby bola zaistená
možnosť odvodu vzduchu z hydraulickej časti čerpadla (prvé
spustenie alebo pri nasatí vzduchu v prípade straty kvapaliny).

SK
16
4.4 Zakázaný spôsob použitia
Nepoužívajte elektrické čerpadlo na čerpanie inej kvapaliny ako čistej vody.
•Nepoužívajte stroj v potenciálne výbušnom prostredí alebo s horľavými kvapalinami.
•Čerpadlo nespúšťajte bez kvapaliny (chod na sucho).
•Neprekračujte maximálny prevádzkový tlak čerpadla.
•Nepoužívajte čerpadlo v kvapaline, v ktorej sa nachádzajú ľudia alebo zvieratá (napríklad v bazénoch).
•Je zakázané použitie škrtiaceho ventilu, pretože škrtením prietoku sa zvyšuje protitlak a dochádza k
preťaženiu elektromotora.
•Je zakázané uviesť čerpadlo do prevádzky, keď je uzavreté výtlačné potrubie. Výtlačné potrubie musí
byť po celú dobu prevádzky otvorené.
•Nesmie sa zvyšovať tlak nad dovolenkou hodnotu. Proti nadmernému vzrastu tlaku musí byť agregát
chránený vhodnou ochranou elektromotora a poistným ventilom.
4.5 Hladina akustického tlaku
Hladina akustického tlaku čerpadla neprekračuje 70 dB(A).
4.6 Štítok čerpadla Ilustračný štítok
n. = výrobné číslo
Qmax = maximálny prietok
Hmax = maximálna výtlačná výška
MaxTemp = maximálna teplota čerpanej kvapaliny
Max Depth = maximálna hĺbka ponoru
P2 = výstupný výkon motora
In = maximálny vstupný prúd
Weight = hmotnosť čerpadla
RPM = počet otáčok motora za minútu
IP = stupeň krytia
4.7 Technické parametre
Vstupné napätie: 1x230 V
Maximálny prietok: Pozri štítok čerpadla
Maximálna výtlačná výška: Pozri štítok čerpadla
Maximálna teplota čerpanej kvapaliny: 35 °C
Stupeň krytia: IP68
Ochranná trieda: B
Pripojovací kábel
Drôt kábla
Dĺžka (m)
Veľkosť prierezu (mm2)
<50
1,5
>100
2,5
Typ
Jednofázový
230V - 50Hz
Motor
Kondenzátor
Istič
Výkon
Prúd Max
450V
Prúd
(kW)
HP
A
μF
A
0,37
0,5
2,9
18
4
0,55
0,75
4,2
25
5
0,75
1
5,4
30
6
1,1
1,5
7,7
35
8
1,5
2
9,7
40
10

SK
17
5 Preprava a manipulácia
Zariadenie je zabalené tak, aby počas dopravy nedošlo k jeho poškodeniu. Nestohujte na krabici so
zariadením ďalší tovar s nadmernou hmotnosťou. Pri preprave krabici zabezpečte proti nežiaducemu
pohybu. Zabalené zariadenie nie je nutné prevážať na špeciálnom dopravnom prostriedku. Avšak zvolený
dopravný prostriedok musí mať dostatočnú kapacitu na prevoz tovaru.
So zariadením zaobchádzajte opatrne a zabráňte prípadným pádom či nárazom.
Zabráňte prípadným nárazom do obalu, hrozí riziko poškodenia zariadenia.
Výrobca odmieta akúkoľvek zodpovednosť v prípade nedodržania všetkých uvedených upozornení v tomto
návode.
Ak prekračuje hmotnosť balenia 25 kg, musia s ním manipulovať najmenej dve osoby súčasne
6 Pripojenie hydraulických prvkov/potrubia
Čerpadlo nesmie byť zapojené do siete, pokiaľ nie je dokončená jeho kompletná inštalácia.
Zostava musí byť zložená najmenej z týchto častí:
•Ponorné čerpadlo
•Elektrická inštalácia
•Zatvárací ventil
•Závesné zariadenie
Odporúčame nainštalovať externú spätnú klapku na výtlačné hrdlo čerpadla.
6.1 Výtlačné potrubie
Použite vhodné kovové alebo plastové potrubie na danú inštaláciu.
Inštaláciu potrubia odporúčame nechať zapojiť odbornou osobou.
7 Montáž Vyberte čerpadlo z obalu a skontrolujte, či je nepoškodené a jeho technický stav.
Skontrolujte, či zodpovedajú hodnoty štítku hodnotám, ktoré potrebujete.
Montáž zaistite odbornou firmou.
Pri montáži postupujte podľa popisu nižšie.
S čerpadlom sa nesmie manipulovať pomocou kábla.
1. Prečítajte si tento návod na obsluhu
2. Riadiacu skriňu nainštalujte na suchom krytom mieste chránenom pred vonkajšími vplyvmi.
3. Nainštalujte spätnú klapku na výtlačné hrdlo (v max vzdialenosti 7 metrov nad výtlačným hrdlom)
čerpadla. Pokiaľ je potrubie dlhé, inštalujte spätnú klapku každých 50 metrov.
4. Použite kovové alebo plastové potrubie s rovnakým priemerom ako je výtlačné hrdlo čerpadla. Ak by sa
použil menší priemer, bol by v systéme nižší prietok.
5. Čerpadlo s potrubím spustite do vrtu alebo studne pomocou závesného zariadenia, ktoré má
dostatočnú maximálnu nosnosť.
6. Čerpadlo ponorte minimálne 1 meter nad dno studne/vrtu.
7. Napájací kábel čerpadla pripevnite v prehnutom (napájací kábel nesmie byť napnutý) stavu k potrubiu
každé 3 metre pomocou sťahovacej pásky.
8. Nainštalujte na koniec výtlačného potrubia uzatvárací ventil.
9. Po zapojení napájacieho kábla do zásuvky s napätím sa čerpadlo okamžite spustí.
Všetky spoje musia byť dostatočne utiahnuté, aby nedošlo k rozskrutkovaniu.
Zaistite, aby studňa alebo vrt mala dostatočný priemer pre inštaláciu čerpadla, zároveň musí byť voľne
priechodná, aby sa pri spúšťaní alebo vyťahovaní čerpadlo nemohlo zaseknúť.

SK
18
8 Prevádzka
Čerpadlo nezapínajte, kým nie je úplne ponorené v kvapaline.
Čerpadlo nesmie byť v prevádzke, pokiaľ je uzavretý uzatvárací ventil.
Po spustení nechajte čerpadlo bežať, pokiaľ nie je čerpaná kvapalina úplne čistá, inak sa môžu časti
čerpadla a spätný ventil upchať.
Prietok čerpadla nesmie byť nikdy nižší ako 50 l/h, aby bolo zaistené dostatočné chladenie motora.
Uistite sa, že je studňa alebo vrt schopná poskytnúť aspoň minimálne množstvo vody zodpovedajúce
výkonu čerpadla.
Čerpadlo vypnete tlačidlom ON/OFF alebo vypojením zástrčky zo zásuvky.
Odporúčame pre plynulejšiu prevádzku nainštalovať tlakový spínač alebo frekvenčný menič s tlakovou
nádobou, ďalej odporúčame nainštalovať zariadenie, ktoré zabráni chodu na sucho (napríklad plavákový
spínač).
8.1 Spúšťací regulátor
Každý jednofázový trojvodičový motor je vybavený riadiacou skrinkou.
Skrinka obsahuje kondenzátor motora, tlačidlo ON/OFF, ochranu proti skratu, výstupné napätie
motora a vstupné napätie 230 V.
Ak sa rozopne nadprúdová poistka, pred opätovným spustením skontrolujte najprv príčinu.
Upozornenie: Je na zodpovednosti inštalujúceho, aby vykonal pripojenie v súlade s predpismi platnými v
krajine inštalácie.
8.2 Elektrické jednofázové zapojenie 1 x 230 V
Spínacia skriňa pre jednofázové čerpadlá
Jednofázový motor je vybavený externým kondenzátorom a ochranou proti preťaženiu v
spúšťacej skrini.
Funkcia produktu
ochrana proti skratu
ochrana proti príliš veľkému prúdu
Prevádzková metóda
manuálne ovládanie
Technické údaje:
•Spúšťací regulátor jednofázového motora
oJednofázový motor pracujúci s
kondenzátorom je vybavený externým
kondenzátorom a nadprúdovou poistkou v
spúšťacom regulátore, ktorý môže
automaticky prerušiť napájanie (manuálne
obnovenie), keď je motor preťažený.
•Funkcie výrobku
oChrániť proti skratu
oChrániť proti nadprúdu
•Metóda ovládania
oManuálne ovládanie

SK
19
9 Údržba Skôr, než budete čokoľvek robiť na čerpadle, odpojte systém, vytiahnite zo zásuvky atď.,
zaistite, aby sa čerpadlo nemohlo nedopatrením opäť spustiť.
Čerpadlá sú za bežných okolností bezúdržbové.
•Nenechávajte čerpadlo dlho ponorené, pokiaľ sa nepoužíva, nechajte ho chvíľu bežať v čistej vode, aby
sa opláchli vnútro aj vonkajší povrch čerpadla, potom ich uložte do miestnosti s dobrým vetraním.
•Keď sa čerpadlo zastaví kvôli nejakým problémom, vypnite napájanie a zistite príčiny. Po odstránení
problémov sa môže čerpadlo opäť spustiť.
•Pokiaľ sa nejaké problémy objavia na čerpadle alebo na motore, opravu smú vykonávať iba kvalifikovaní
technici alebo zašlite čerpadlo do oddelenia údržby našej spoločnosti, v opačnom prípade nepreberáme
žiadnu zodpovednosť.
•Odporúča sa periodicky kontrolovať nasledujúce: Stav káblov a ôk, najmä ich uchytenie.
Odporúčame po 2000 hodinách prevádzky skontrolovať vreteno a gumový stator a zaistiť ich výmenu.
Po dosiahnutí 3000 hodín prevádzky je potrebné vymeniť olej a olejovú komoru. Po oprave alebo výmene
mechanickej upchávky je potrebné otestovať vzduchotesnosť pre každú časť čerpadla. Pre výmenu alebo
opravu kontaktujte servisné stredisko PUMPA,a.s.
Pokiaľ sa bude meniť stator alebo rotor, musia sa vymeniť obe tieto časti súčasne.
10 Problémy a ich riešenia
Problém
Príčina
Riešenie
Čerpadlo sa
nespustí alebo
sa náhle
zastavuje
Vypadáva tepelná ochrana motora
Resetujte tepelnú ochranu. Pokiaľ sa závada opakuje, kontaktujte
servisné stredisko PUMPA, a.s.
Elektrická sieť je bez napätia
Kontaktujte dodávateľa elektriny
Závada na motore čerpadla
Kontaktujte servisné stredisko PUMPA, a.s.
Výtlačné teleso je plné blata a piesku
Demontujte výtlačné teleso a odstráňte vešlené nečistoty
Nezvyčajný zvuk
Fáza statorového vinutia motora je
skratovaná alebo prerušená
Kontaktujte servisné stredisko PUMPA, a.s.
Izolácia vinutia je poškodená
Kontaktujte servisné stredisko PUMPA, a.s.
Čerpadlo nie je dostatočne ponorené
Hĺbka ponoru musí byť najmenej 0,5m pod hladinou vody
Ložiská sú opotrebované alebo
poškodené
Kontaktujte servisné stredisko PUMPA, a.s.
Spojka statora je rozbitá
Kontaktujte servisné stredisko PUMPA, a.s.
Kapacita
čerpadla nie je
dostatočná
Nedostatočné množstvo vody v studni
alebo je čerpadlo nedostatočne ponorené
pod hladinu vody –prisáva vzduch
Ponorte čerpadlo hlbšie - čerpadlo nesmie bežať nasucho
Veľké opotrebenie alebo poškodenie
dielov čerpadla
Kontaktujte servisné stredisko PUMPA, a.s.
Sacie sito čerpadla je upchaté
nečistotami
Vyčistite sacie sito
Voda uniká spojom na výstupe, prípadne
potrubím
Vymeňte spoj na výstupe alebo tesnení, prípadne potrubie

EN
20
Obsah
1SYMBOLS...............................................................................................................................................................21
2INTRODUCTION AND SAFETY.............................................................................................................................22
2.1 SAFETY.............................................................................................................................................................22
2.2 RISKS ASSOCIATED WITH NON-COMPLIANCE WITH SAFETY RULES .........................................................................23
3BASIC INFORMATION...........................................................................................................................................23
3.1 MANUFACTURER'S NAME AND ADDRESS..............................................................................................................23
3.2 REQUIREMENTS FOR SERVICE PERSONNEL .........................................................................................................23
3.3 TECHNICAL SUPPORT ........................................................................................................................................23
4TECHNICAL DATA.................................................................................................................................................24
4.1 STORAGE..........................................................................................................................................................24
4.1.1 Frost protection .......................................................................................................................................24
4.2 PUMPED LIQUIDS ...............................................................................................................................................24
4.3 PURPOSE OF USE..............................................................................................................................................24
4.4 PROHIBITED USE...............................................................................................................................................25
4.5 SOUND PRESSURE LEVEL...................................................................................................................................25
4.6 PUMP NAMEPLATE .............................................................................................................................................25
4.7 TECHNICAL PARAMETERS...................................................................................................................................25
5TRANSPORT AND HANDLING.............................................................................................................................26
6CONNECTION OF HYDRAULIC ELEMENTS/PIPES ...........................................................................................26
6.1 DISCHARGE PIPING............................................................................................................................................26
7ASSEMBLY ............................................................................................................................................................26
8OPERATION...........................................................................................................................................................27
8.1 STARTUP CONTROLLER......................................................................................................................................27
8.2 ELECTRICAL SINGLE-PHASE CONNECTION 1X 230 V............................................................................................27
9MAINTENANCE......................................................................................................................................................28
10 TROUBLESHOOTING........................................................................................................................................28
11 SERVIS A OPRAVY / SERVICE AND REPAIRS ..............................................................................................29
12 LIKVIDACE ZAŘÍZENÍ / LIKVIDÁCIA ZARIADENIA / DISPOSAL...................................................................29
13 EU PROHLÁŠENÍ O SHODĚ .............................................................................................................................32
14 EÚ VYHLÁSENIE O ZHODE..............................................................................................................................33
15 EU DECLARATION OF CONFORMITY.............................................................................................................34
