pumpa BLUE LINE PSDR250P Quick start guide

BLUE LINE
PSDR250P,PSDR550P
PSDR550X,PSDR900X
PUMPA, a.s.
U Svitavy 1
618 00 Brno www.pumpa.eu
Czech Republic
CZ
Ponorná čerpadla
„Původní návod k obsluze“
Ponorné čerpadlá
„Preklad pôvodného návodu“
Submersible pumps
„Translation of the original instruction manual“
Platný od /Platný od /Valid since 08.04.2022
Verze /Verzia /Version:6
SK
EN

CZ
2
Obsah
1SYMBOLY.................................................................................................................................................................3
2BEZPEČNOST..........................................................................................................................................................4
2.1 SOUHRN DŮLEŽITÝCH UPOZORNĚNÍ ......................................................................................................................4
2.2 NESPRÁVNÉ POUŽITÍ............................................................................................................................................4
3VÝROBNÍ ŠTÍTEK PONORNÉHO ČERPADLA ......................................................................................................4
4TECHNICKÉ ÚDAJE ................................................................................................................................................5
5DOPRAVA A SKLADOVÁNÍ....................................................................................................................................5
6POPIS PONORNÉHO KALOVÉHO ČERPADLA....................................................................................................5
6.1 ELEKTROMOTOR..................................................................................................................................................6
7KONTROLA MECHANICKÉHO STAVU..................................................................................................................6
8INSTALACE..............................................................................................................................................................6
8.1 INSTALACE NUTNÝCH PŘÍSTROJŮ ..........................................................................................................................6
8.2 INSTALACE ..........................................................................................................................................................6
9ELEKTRICKÉ PŘIPOJENÍ .......................................................................................................................................7
10 PŘÍPRAVA ČERPADLA PŘED SPUŠTĚNÍM .....................................................................................................7
10.1 UVEDENÍ ČERPADLADO PROVOZU .........................................................................................................................7
10.2 SEŘÍZENÍ PLOVÁKOVÉHO SPÍNAČE ........................................................................................................................7
10.3 ODSTAVENÍ ČERPADLA Z PROVOZU .......................................................................................................................7
10.4 USKLADNĚNÍ .......................................................................................................................................................7
11 POPIS ...................................................................................................................................................................8
12 NÁHRADNÍ DÍLY..................................................................................................................................................8
13 OBSAH DODÁVKY ..............................................................................................................................................8
14 ZÁVADY A JEJICH ODSTRANĚNÍ .....................................................................................................................8
15 SERVIS A OPRAVY / SERVICE AND REPAIRS ..............................................................................................23
16 LIKVIDACE ZAŘÍZENÍ / LIKVIDÁCIA ZARIADENIA ........................................................................................23
17 EU PROHLÁŠENÍ O SHODĚ .............................................................................................................................24
18 EÚ VYHLÁSENIE O ZHODE..............................................................................................................................25
19 EU DECLARATION OF CONFORMITY.............................................................................................................26

CZ
3
1 Symboly
V návodu k obsluze jsou uvedeny následující symboly, jejichž účelem je usnadnit pochopení uvedeného
požadavku.
Dodržujte pokyny a výstrahy, v opačném případě hrozí riziko poškození zařízení a ohrožení
bezpečnosti osob.
V případě nedodržení pokynů či výstrah spojených s elektrickým zařízením hrozí riziko poškození
zařízení nebo ohrožení bezpečnosti osob.
Poznámky a výstrahy pro správnou obsluhu zařízení a jeho částí.
Úkony, které může provádět provozovatel zařízení. Provozovatel zařízení je povinen se seznámit s
pokyny uvedenými v návodu k obsluze. Poté je zodpovědný za provádění běžné údržby na zařízení.
Pracovníci provozovatele jsou oprávněni provádět běžné úkony údržby.
Úkony, které musí provádět kvalifikovaný elektrotechnik. Specializovaný technik, oprávněný
provádět opravy elektrických zařízení, včetně údržby. Tito elektrotechnici musí mít oprávnění
pracovat s elektrickými zařízeními.
Úkony, které musí provádět kvalifikovaný elektrotechnik. Specializovaný technik, který disponuje
schopnostmi a kvalifikací pro instalaci zařízení za běžných provozních podmínek a pro opravu
elektrických i mechanických prvků zařízení při údržbě. Elektrotechnik musí být schopen provést
jednoduché elektrické a mechanické úkony spojené s údržbou zařízení.
Upozorňuje na povinnost používat osobní ochranné pracovní prostředky.
Úkony, které se smí provádět pouze na zařízení, které je vypnuté a odpojené od napájení.
Úkony, které se provádějí na zapnutém zařízení.
Děkujeme Vám, že jste si zakoupili tento výrobek a žádáme Vás před uvedením do provozu o přečtení
tohoto Návodu pro montáž a obsluhu.

CZ
4
2 Bezpečnost
Čerpací soustrojí popř. zařízení smí instalovat a opravovat jen osoby pro tyto práce uživatelem
určené, mající příslušnou kvalifikaci a poučené o provozních podmínkách a zásadách bezpečnosti
práce.
2.1 Souhrn důležitých upozornění
•Napětí a kmitočet musí odpovídat štítkovým údajům motoru čerpadla
•Ponorné čerpadlo může být instalováno a používáno pouze se všemi kryty dodávanými výrobcem.
•Je zakázáno opravovat čerpadlo za provozu nebo pod tlakem čerpané kapaliny.
•Pro motory na třífázové připojení a pro použití s externím spouštěcím kondenzátorem musí smysl
otáčení souhlasit se směrem určeným šipkou na čerpadle.
•Zajistit, aby při opravách čerpacího soustrojí či zařízení nemohla neoprávněná osoba spustit hnací
motor (lze zajistit např. vyjmutím pojistek anebo vhodným zajištěním (zamknutím) hlavního vypínače
•Dbát, aby zásahy do elektrického vybavení včetně připojení na síť prováděla jen osoba odpovídající
odbornou způsobilostí v elektrotechnice dle vyhlášky č. 50/1978 Sb.
•Všechny šroubové spoje musí být řádně dotaženy a zajištěny proti uvolnění.
•Ponorné čerpadlo se nesmí přenášet, je-li pod napětím.
•Je zakázáno používat toto zařízení pro práci s hořlavými nebo škodlivými kapalinami
•Není určeno na přenos pitné vody
•Zařízení by mělo být umístěno stabilně aby nedošlo k pádu
•Při jakékoli nečekané události, která vede k odpojení sítě jisticími prvky, je nutné čerpadlo odpojit od
přívodu elektrického proudu (porušená izolace kabelů atd. a najít příčinu tohoto stavu. Bez odhalení
příčiny a jejího odstranění se nedoporučuje jisticí prvky znovu zapínat.
POZOR! S čerpadlem nikdy nemanipulujte taháním za kabel.
2.2 Nesprávné použití
Ponorné čerpadlo není určeno pro čerpání hořlavin, ropných produktů a do prostředí s
nebezpečím výbuchu a není určeno pro průmyslové použití.

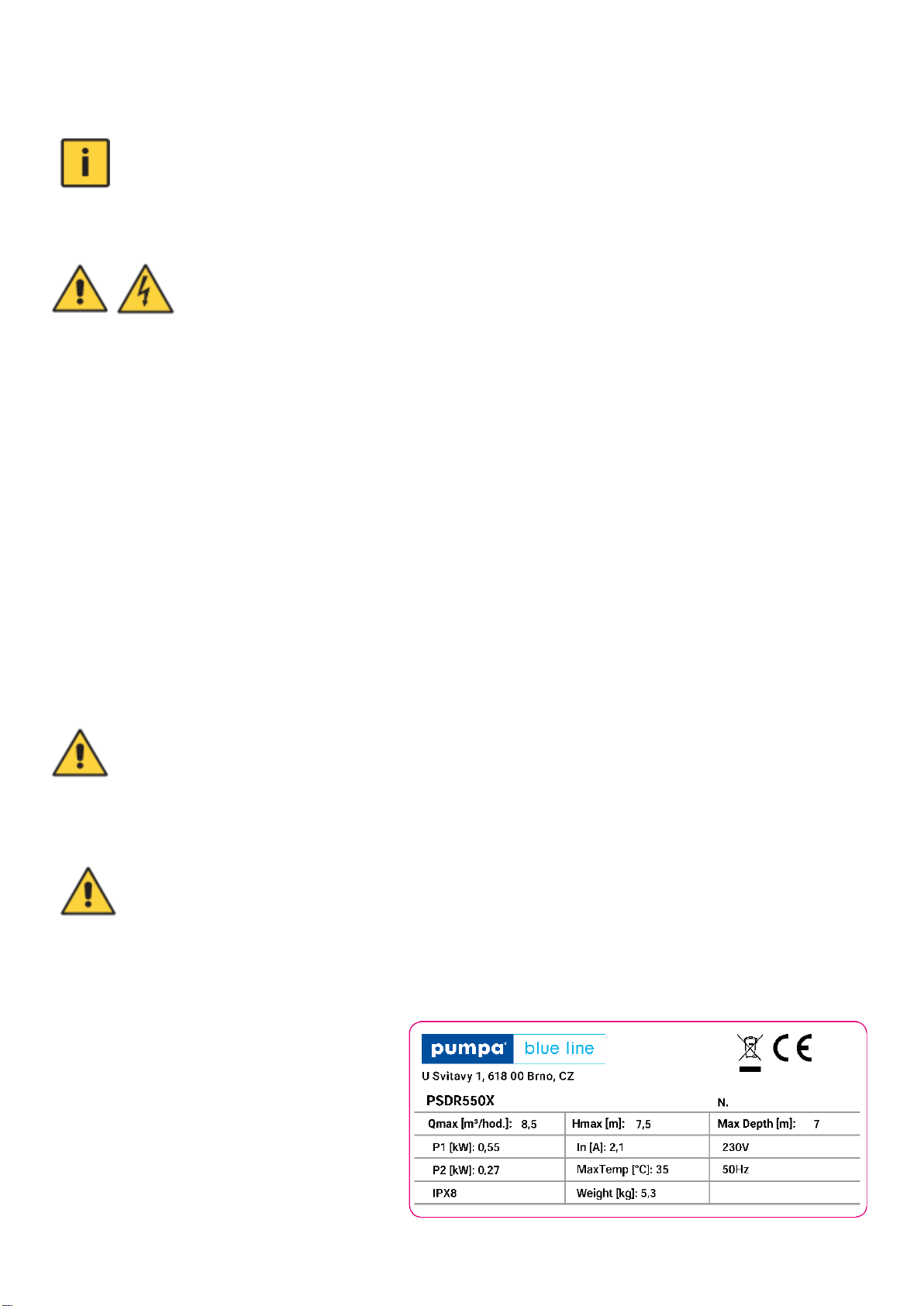

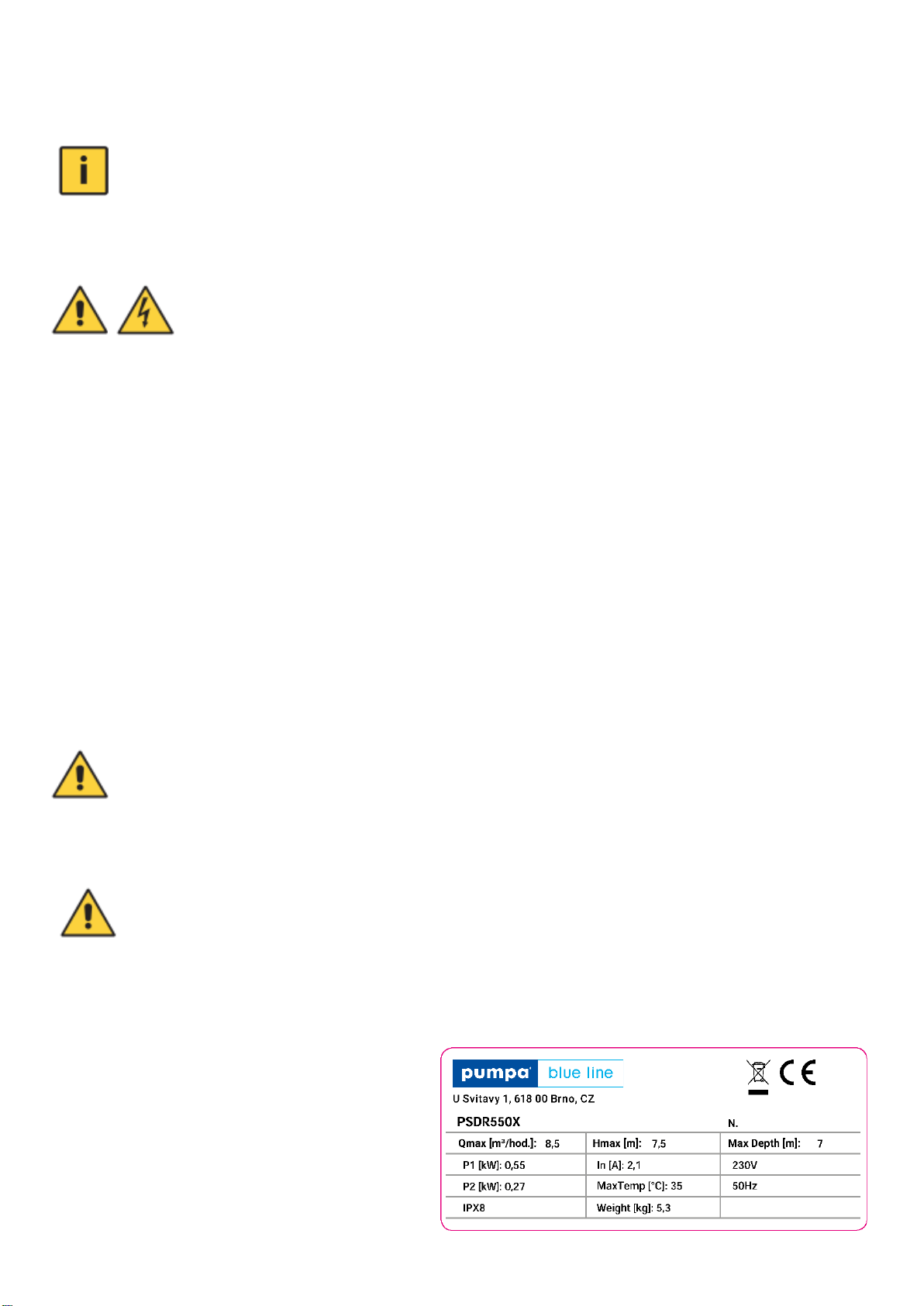

3 Výrobní štítek ponorného čerpadla
Ilustrační štítek
Qmax = maximální průtok
Hmax = maximální výtlačná výška
MaxTemp = maximální teplota čerpané kapaliny
Max Depth = maximální hloubka ponoru
P1 = příkon motoru
P2 = výstupní výkon motoru
In = maximální vstupní proud
Weight = hmotnost čerpadla

CZ
5
4 Technické údaje
Model
PSDR250P
PSDR550P
PSDR550X
PSDR900X
Příkon
250 W
550 W
550 W
900 W
Výkon
100 W
270 W
270 W
560 W
Max. průtok
4500 l/h
11000 l/h
8500 l/h
12000 l/h
Max. tlak
0,6 bar
0,85 bar
0,75 bar
0,9 bar
Max. výtlačná výška
6 m
8,5 m
7,5 m
9 m
Max. ponorná hloubka
7 m
7 m
7 m
7 m
Max. velikost částice
znečištěné vody
5 mm
5 mm
5 mm
5 mm
Napájecí kabel
10 m
10 m
10 m
10 m
Připojení
25 mm (1")
32 mm (5/4") až
25 mm (1")
32 mm (5/4") až
25 mm (1")
32 mm (5/4") až
25 mm (1")
Min. výška hladiny pro
spuštění čerpadla
80 mm
135 mm
35 mm
35 mm
Nejnižší hladina vody po
kterou čerpadlo může čerpat
vodu
2 mm
5 mm
11 mm
11 mm
Přibližná hmotnost
4 kg
5,1 kg
5,3 kg
6,43 kg
Max. teplota média
35 °C
35 °C
35 °C
35 °C
Stupeň ochrany
IP X8
IP X8
IP X8
IP X8
Napětí
230 V/50 Hz
230 V/50 Hz
230 V/50 Hz
230 V/50 Hz
Zapínací výška
53 cm
53 cm
53 cm
53 cm
Vypínací výška
10 cm
10 cm
10 cm
10 cm
Pozor! Zapínací a vypínací výška se mění. Uvedené hodnoty jsou průměrné a neplatí, není-li plovákový
spínač připevněn k aretaci plovákového spínače.
5 Doprava a skladování
Ponorné kalové čerpadlo je možné přepravovat v zabalené krabici v horizontální poloze. Musí být
pevně ukotveno, aby se nepřevrátilo nebo neodvalovalo.
6 Popis ponorného kalového čerpadla
Konstrukční řada PSDR představuje technicky vyspělá a dokonalá odvodňovací čerpadla kalových
vod. V porovnání s tradičními ponornými kalovými čerpadly má konstrukční řada PSDR
překonstruovanou průtočnou cestu a má větší rozsah účinnosti; může být používána pro celý rozsah
výtlačné výšky bez přetížení a může bezpečně pracovat při velkém průtoku s vysokou účinností. Oběžné
kolo s navrženými velkými prostupy proti zablokování může čerpat odpadní vody s velkými vznášejícími se
pevnými látkami a dlouhými vlákny. Používá se zejména pro čerpání odpadních vod, v kalištích,
domácnostech, atd. Jestliže jsou instalovány s plovákovým spínačem, mohou být automaticky zapínána a
vypínána. Tepelná ochrana v čerpadle může čerpadlo automaticky v případě přehřátí a přetížení vypnout,
což zajišťuje bezpečný a spolehlivý provoz za náročných podmínek.
Tato čerpadla jsou plně ponorná a lze je ponořit do kapaliny do hloubky 7 m.

CZ
6
6.1 Elektromotor
Jednofázové elektromotory 230 V s vestavěnou tepelnou ochranou.
7 Kontrola mechanického stavu
Spočívá ve vizuální prohlídce čerpadla z hlediska jeho mechanického stavu.
Zejména se kontroluje:
−Neporušenost přívodního kabelu, jeho upevnění ve vývodce čerpadla.
−Zároveň kontrolujeme, zda kryt vývodky (matice) je dostatečně dotažen z důvodu řádného utěsnění
přívodního kabelu.
−Míra opotřebení dílů, způsobena provozováním.
8 Instalace
8.1 Instalace nutných přístrojů
Jednofázové zařízení se připojuje vidlicí k jednofázové síti s jištěním max. 16 A. Je třeba dbát, aby
provedení elektroinstalace zásuvek bylo v souladu s ČSN 33 2000-4-41 ed.3: 2018. Je nutno se
však přesvědčit, zda napětí na štítku elektromotoru souhlasí s napětím sítě.
ZAJISTĚTE, ABY NAPĚTÍ BYLO SHODNÉ S ÚDAJEM NA ŠTÍTKU ČERPADLA!
8.2 Instalace
−Před instalací musíte pečlivě zkontrolovat, zda nedošlo během transportu nebo skladování k
poškození některých dílů. Například zda jsou kabel a zástrčka v dobrém stavu a izolační odpor je
vyšší než 2 MΩ. V případě zjištění závady se obraťte na prodejce nebo kvalifikovaného technika.
−Zkontrolujte, zda napájení je v souladu s údaji na typovém štítku. Čerpadlo musí být uzemněno, aby
bylo bezpečné.
−Před instalací musíte zkontrolovat, zda nejsou kabel a zástrčka porušeny, poškrábány, zlomeny, atd.
Pokud jsou vadné, obraťte se na prodejce nebo kvalifikovaného technika.
−Pomocí ocelového nástroje nebo objímky utáhněte výstup a výtlačnou trubku, a pak uvažte lano na
rukojeť tak, aby bylo možné pohybovat čerpadlem nahoru a dolů.
−Natahování a stlačování kabelu je zcela zakázáno. Kabel nemůže být používán k uvazování. Aby jste
zamezili svodovému proudu, netahejte za kabel za chodu čerpadla.
−Napájecí vedení připojené k čerpadlu musí obsahovat proudový chránič (Ifn = 30 mA) a napětí musí
být v rozsahu ±15% jmenovité hodnoty, aby nedošlo k poškození motoru.
−Nedotýkejte se a nepohybujte čerpadlem z bezpečnostních důvodů dříve, než jej odpojíte od
napájení.
−Přesvědčte se, že spojovací díl mezi zástrčkou a kabelem se nenachází v blízkosti vody.
−Přesvědčte se, že zástrčka a kabel jsou daleko od zdroje tepla, oleje a ostrých předmětů.

CZ
7
9 Elektrické připojení
Zásahy do elektrické instalace může musí provádět jen osoba s odpovídající odbornou
způsobilostí v elektrotechnice dle vyhlášky č. 50/1978 Sb. Elektrická montáž spočívá v zasunutí
vidlice do síťové zásuvky, jejíž uzemňovací kolík je správně zapojen! Čerpadlo je nutno připojit na
síť, odpovídající platným předpisům. Je nutno se však přesvědčit, zda napětí na štítku elektromotoru souhlasí
s napětím sítě.
10 Příprava čerpadla před spuštěním
PŘI JAKÉKOLIV MANIPULACI S ČERPADLEM JE NUTNÉ HO ODPOJIT OD SÍTĚ A
ZABRÁNIT JEHO PŘIPOJENÍ OMYLEM.
10.1Uvedení čerpadlado provozu
Po provedení úkonů popsaných v přípravě uvedeme čerpadlo do provozu. Čerpadlo spustíme
připojením napájecího napětí. Čerpadlo začne čerpat vodu do výtlačného potrubí.
10.2Seřízení plovákového spínače
Plovákový spínač automaticky zapíná čerpadlo při výšce vody asi 53 cm a automaticky je vypíná
při výšce vody asi 10 cm po připevnění kabelu plovákového spínače k aretaci plovákového spínače.
Zapínací/vypínací výšku lze individuálně seřídit.
10.3Odstavení čerpadla z provozu
Odpojíme přívodní kabel z elektrické sítě.
10.4Uskladnění
−v suchém prostoru kde teplota neklesne pod 5°C
−odpojíme čerpadlo od zdroje napětí
−vylijeme zbylou vodu z čerpadla

CZ
8

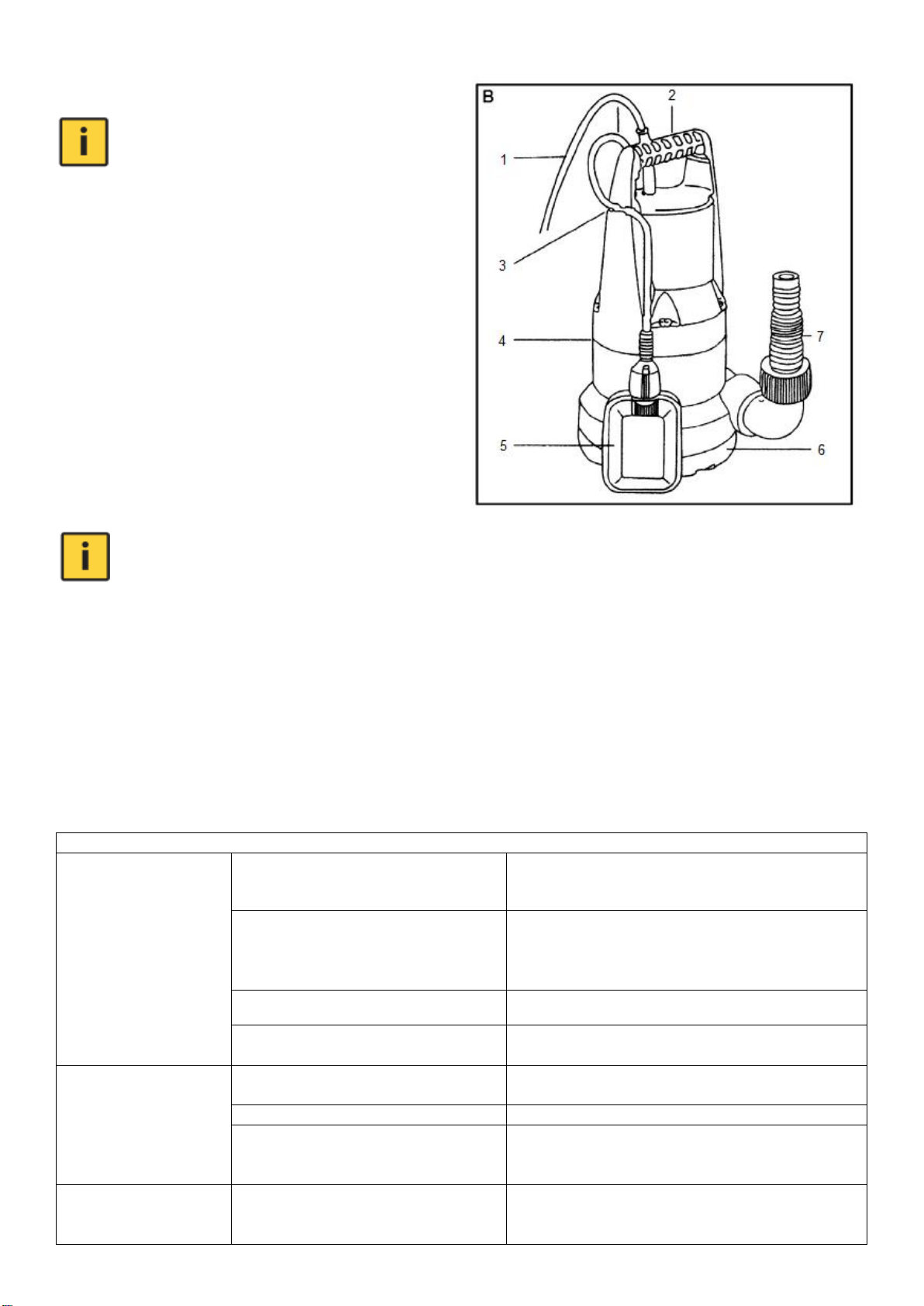

11 Popis
1. Napájecí kabel
2. Rukojeť na přenášení
3. Aretace plovákového spínače
4. Odvzdušňovací ventil čerpadla
5. Plovákový spínač
6. Sací základna
7. Univerzální spojka
12 Náhradní díly
Všechny součásti čerpadla jsou vyměnitelné. Náhradní díly jsou v prodeji ve specializovaných
prodejnách čerpací techniky.
13 Obsah dodávky
−ponorné kalové čerpadlo
−návod k montáži a obsluze ponorného kalového čerpadla
14 Závady a jejich odstranění
Problém
Pravděpodobná příčina
Nápravné opatření
Čerpadlo běží, ale
nedodává kapalinu.
Nemůže uniknout vzduch, protože
je zavřené výtlačné potrubí.
Otevřete výtlačné potrubí (pozor např. na
zalomenou hadici).
Vzduchové kapsy v sací základně.
Počkejte maximálně 60 sekund, dokud se
čerpadlo automaticky neodvzdušní skrz
odvzdušňovací ventil. V případě potřeby
čerpadlo vypněte a znovu zapněte.
Zanesené oběžné kolo.
Vyčistěte oběžné kolo.
Během spouštění čerpadla výška
vody klesá pod minimální úroveň.
Ponořte čerpadlo hlouběji.
Čerpadlo se
nespouští nebo se za
provozu náhle
zastavuje.
Čerpadlo vypnula tepelná pojistka
kvůli přehřátí.
Odpojte zástrčku a vyčistěte oběžné kolo.
Nepřekračujte max. teplotu média 35 °C.
Chybí elektrické napájení.
Zkontrolujte pojistky a elektrické spoje.
Sací základna je zablokovaná
částicemi nečistot (např. kamínky).
Odpojte zástrčku a vyčistěte sací základnu.
Čerpadlo běží, ale
jeho výkon náhle
klesá.
Sací základna je zanesená.
Vyčistěte sací základnu.

SK
9
Obsah
1SYMBOLY...............................................................................................................................................................10
2BEZPEČNOSŤ........................................................................................................................................................11
2.1 SÚHRN DÔLEŽITÝCH UPOZORNENÍ ......................................................................................................................11
2.2 NESPRÁVNE POUŽITIE........................................................................................................................................11
3VÝROBNÝ ŠTÍTOK PONORNÉHO ČERPADLA ..................................................................................................11
4TECHNICKÉ ÚDAJE ..............................................................................................................................................12
5DOPRAVA A SKLADOVANIE ...............................................................................................................................12
6POPIS PONORNÉHO KALOVÉHO ČERPADLA..................................................................................................12
6.1 ELEKTROMOTOR................................................................................................................................................13
7KONTROLA MECHANICKÉHO STAVU................................................................................................................13
8INŠTALÁCIA...........................................................................................................................................................13
8.1 INŠTALÁCIA NUTNÝCH PRÍSTROJOV .....................................................................................................................13
8.2 INŠTALÁCIA .......................................................................................................................................................13
9ELEKTRICKÉ PRIPOJENIE...................................................................................................................................14
10 PRÍPRAVA ČERPADLA PRED SPUSTENÍM ...................................................................................................14
10.1 UVEDENIE ČERPADLA DO PREVÁDZKY .................................................................................................................14
10.2 NASTAVENIE PLAVÁKOVÉHO SPÍNAČA..................................................................................................................14
10.3 ODSTAVENIE ČERPADLA Z PREVÁDZKY................................................................................................................14
10.4 USKLADNENIE....................................................................................................................................................14
11 POPIS .................................................................................................................................................................15
12 NÁHRADNÉ DIELY ............................................................................................................................................15
13 OBSAH DODÁVKY ............................................................................................................................................15
14 CHYBY A ICH ODSTRÁNENIE..........................................................................................................................15
15 SERVIS A OPRAVY / SERVICE AND REPAIRS ..............................................................................................23
16 LIKVIDACE ZAŘÍZENÍ / LIKVIDÁCIA ZARIADENIA ........................................................................................23
17 EU PROHLÁŠENÍ O SHODĚ .............................................................................................................................24
18 EÚ VYHLÁSENIE O ZHODE..............................................................................................................................25
19 EU DECLARATION OF CONFORMITY.............................................................................................................26

SK
10
1 Symboly
V návode na obsluhu sú uvedené nasledujúce symboly, ktorých účelom je uľahčiť pochopenie uvedenej
požiadavky.
Dodržujte pokyny a výstrahy, v opačnom prípade hrozí riziko poškodenia zariadenia a ohrozenie
bezpečnosti osôb.
V prípade nedodržania pokynov či výstrah spojených s elektrickým zariadením hrozí riziko
poškodenia zariadenia alebo ohrozenie bezpečnosti osôb.
Poznámky a výstrahy pre správnu obsluhu zariadenia a jeho častí.
Úkony, ktoré môže vykonávať prevádzkovateľ zariadenia. Prevádzkovateľ zariadenia je povinný sa
zoznámiť s pokynmi uvedenými v návode na obsluhu. Potom je zodpovedný za vykonávanie bežnej
údržby na zariadení. Pracovníci prevádzkovateľa sú oprávnení vykonávať bežné úkony údržby.
Úkony, ktoré musia vykonávať kvalifikovaný elektrotechnik. Špecializovaný technik, oprávnený
vykonávať opravy elektrických zariadení, vrátane údržby. Títo elektrotechnici musí mať oprávnenie
pracovať s elektrickými zariadeniami.
Úkony, ktoré musia vykonávať kvalifikovaný elektrotechnik. Špecializovaný technik, ktorý disponuje
schopnosťami a kvalifikáciou pre inštaláciu zariadení za bežných prevádzkových podmienok a pre
opravu elektrických i mechanických prvkov zariadení pri údržbe. Elektrotechnik musí byť schopný
vykonať jednoduché elektrické a mechanické úkony spojené s údržbou zariadení.
Upozorňuje na povinnosť používať osobné ochranné pracovné prostriedky.
Úkony, ktoré sa smú vykonávať len na zariadení, ktoré je vypnuté a odpojené od napájania.
Úkony, ktoré sa vykonávajú na zapnutom zariadení.
Ďakujeme Vám, že ste si zakúpili tento výrobok a žiadame Vás pred uvedením do prevádzky o
prečítanie tohto Návodu pre montáž a obsluhu.

SK
11
2 Bezpečnosť
Čerpací agregát popr. zariadenie smú inštalovať a opravovať len osoby pre tieto práce užívateľom
určené, majúce príslušnú kvalifikáciu a poučené o prevádzkových podmienkach a zásadách
bezpečnosti práce.
2.1 Súhrn dôležitých upozornení
•Napätie a kmitočet musia zodpovedať štítkovým údajom motora čerpadla.
•Ponorné čerpadlo môže byť inštalované a používané len so všetkými krytmi dodávanými výrobcom.
•Je zakázané opravovať čerpadlo počas prevádzky alebo pod tlakom čerpanej kvapaliny.
•Pre motory na trojfázové pripojenie a pre použitie s externým spúšťacím kondenzátorom musí zmysel
otáčania súhlasiť so smerom určeným šípkou na čerpadle.
•Zaistiť, aby pri opravách čerpacieho agregátu či zariadenia nemohla neoprávnená osoba spustiť
hnací motor (je možné zaistiť napr. vybratím poistiek alebo vhodným zaistením (zamknutím) hlavného
vypínača
•Dbať, aby zásahy do elektrického vybavenia vrátane pripojenia na sieť vykonávala len osoba
zodpovedajúca odbornou spôsobilosťou v elektrotechnike podľa vyhlášky č. 50/1978 Sb.
•Všetky skrutkové spoje musia byť poriadne dotiahnuté a zaistené proti uvoľneniu.
•Ponorné čerpadlo sa nesmie prenášať, ak je pod napätím.
•Je zakázané používať toto zariadenie pre prácu s horľavými alebo škodlivými kvapalinami.
•Nie je určené na prenos pitnej vody.
•Zariadenie by malo byť umiestnené stabilne, aby nedošlo k pádu.
•Pri akejkoľvek nečakanej udalosti, ktorá vedie k odpojeniu siete istiacimi prvkami, je nutné čerpadlo
odpojiť od prívodu elektrického prúdu (porušená izolácia káblov atď. a nájsť príčinu tohto stavu. Bez
odhalenia príčiny a jej odstránenia sa neodporúča istiace prvky znova zapínať.
POZOR! S čerpadlom nikdy nemanipulujte ťahaním za kábel.
2.2 Nesprávne použitie
Ponorné čerpadlo nie je určené pre čerpanie horľavín, ropných produktov a do prostredia s
nebezpečenstvom výbuchu a nie je určené pre priemyselné použitie.
3 Výrobný štítok ponorného čerpadla
Ilustračný štítok
Qmax = maximálny prietok
Hmax = maximálna výtlačná výška
MaxTemp = maximálna teplota čerpanej kvapaliny
Max Depth = maximálna hĺbka ponoru
P2 = výstupný výkon motora
In = maximálny vstupný prúd
Weight = hmotnosť čerpadla

SK
12
4 Technické údaje
Pozor! Zapínacia a vypínacia výška sa mení. Uvedené hodnoty sú priemerné a neplatia, ak nie je
plavákový spínač pripevnený k aretácii plavákového spínača.
5 Doprava a skladovanie
Ponorné kalové čerpadlo je možné prepravovať v zabalenej škatuli v horizontálnej polohe. Musí byť
pevne ukotvené, aby sa neprevrátilo alebo neprevalilo.
6 Popis ponorného kalového čerpadla
Konštrukčný rad PSDR predstavuje technicky vyspelé a dokonalé odvodňovacie čerpadlá kalových
vôd. V porovnaní s tradičnými ponornými kalovými čerpadlami má konštrukčný rad PSDR
prekonštruovanú prietočnú cestu a má väčší rozsah účinnosti; môže byť používané pre celý rozsah
výtlačnej výšky bez preťaženia a môže bezpečne pracovať pri veľkom prietoku s vysokou účinnosťou.
Obežné koleso s navrhnutými veľkými prestupmi proti zablokovaniu môže čerpať odpadové vody s veľkými
vznášajúcimi sa pevnými látkami a dlhými vláknami. Používa sa hlavne pre čerpanie odpadových vôd, v
domácnostiach, atď.. Ak sú inštalované s plavákovým spínačom, môžu byť automaticky zapínané a
vypínané. Tepelná ochrana v čerpadle môže čerpadlo automaticky v prípade prehriatia a preťaženia vypnúť,
čo zaisťuje bezpečnú a spoľahlivú prevádzku v náročných podmienkach.
Tieto čerpadlá sú úplne ponorné a je možné ich ponoriť do kvapaliny do hĺbky 7 m.
Model
PSDR250P
PSDR550P
PSDR550X
PSDR900X
Příkon
250 W
550 W
550 W
900 W
Výkon
100 W
270 W
270 W
560 W
Max. prietok
4500 l/h
11000 l/h
8500 l/h
12000 l/h
Max. tlak
0,6 bar
0,85 bar
0,75 bar
0,9 bar
Max. výtlačná výška
6 m
8,5 m
7,5 m
9 m
Max. ponorná hĺbka
7 m
7 m
7 m
7 m
Max. veľkosť častíc
znečistenej vody
5 mm
5 mm
5 mm
5 mm
Napájací kábel
10 m
10 m
10 m
10 m
Pripojenie
25 mm (1")
32 mm (5/4") až
25 mm (1")
32 mm (5/4") až
25 mm (1")
32 mm (5/4") až 25
mm (1")
Min. výška hladiny pre
spustenie čerpadla
80 mm
135 mm
35 mm
35 mm
Najnižšia hladina vody po
ktorú čerpadlo môže čerpať
vodu
2 mm
5 mm
11 mm
11 mm
Približná hmotnosť
4 kg
5,1 kg
5,3 kg
6,43 kg
Max. teplota média
35 °C
35 °C
35 °C
35 °C
Stupeň ochrany
IP X8
IP X8
IP X8
IP X8
Napätie
230 V/50
Hz
230 V/50 Hz
230 V/50 Hz
230 V/50 Hz
Zapínacia výška
53 cm
53 cm
53 cm
53 cm
Vypínacia výška
10 cm
10 cm
10 cm
10 cm

SK
13
6.1 Elektromotor
Jednofázové elektromotory 230 V so vstavanou tepelnou ochranou.
7 Kontrola mechanického stavu
Spočíva vo vizuálnej prehliadke čerpadla z hľadiska jeho mechanického stavu.
Hlavne sa kontroluje:
−Neporušenosť prívodného kábla, jeho upevnenie vo vývodke čerpadla.
−Zároveň kontrolujeme, či kryt vývodky (matica) je dostatočne dotiahnutý z dôvodu riadneho utesnenia
prívodného kábla.
−Miera opotrebovania dielov, spôsobená prevádzkovaním.
8 Inštalácia
8.1 Inštalácia nutných prístrojov
Jednofázové zariadenia sa pripájajú vidlicou k jednofázovej sieti s istením max. 16 A. Je potrebné
dbať, aby vyhotovenie elektroinštalácie zásuviek bolo v súlade s IEC 60364-4-41. Je nutné sa však
presvedčiť, či napätie na štítku elektromotora súhlasí s napätím siete.
ZAISTITE, ABY NAPÄTIE BOLO ZHODNÉ S ÚDAJOM NA ŠTÍTKU ČERPADLA!
8.2 Inštalácia
−Pred inštaláciou musíte dôkladne skontrolovať, či nedošlo počas transportu alebo skladovania k
poškodeniu niektorých dielov. Napríklad, či sú kábel a zástrčka v dobrom stave a izolačný odpor je
vyšší ako 2 MΩ. V prípade zistenia chyby sa obráťte na predajcu alebo kvalifikovaného technika.
−Skontrolujte, či napájanie je v súlade s údajmi na typovom štítku. Čerpadlo musí byť uzemnené, aby
bolo bezpečné.
−Pred inštaláciou musíte skontrolovať, či nie sú kábel a zástrčka porušené, poškriabané, zlomené,
atď.. Pokiaľ sú chybné, obráťte sa na predajcu alebo kvalifikovaného technika.
−Pomocou oceľového nástroja alebo objímky utiahnite výstup a výtlačnú trubicu, a potom uviažte lano
na rukoväť tak, aby bolo možné pohybovať čerpadlom hore a dole.
−Naťahovanie a stláčanie kábla je úplne zakázané. Kábel nemôže byť používaný na uväzovanie. Aby
ste zamedzili zvodovému prúdu, neťahajte za kábel počas chodu čerpadla.
−Napájacie vedenie pripojené k čerpadlu musí obsahovať prúdový chránič (Ifn = 30 mA) a napätie
musí byť v rozsahu ±15% menovitej hodnoty, aby nedošlo k poškodeniu motora.
−Nedotýkajte sa a nepohybujte čerpadlom z bezpečnostných dôvodov skôr, ako ho odpojíte od
napájania.
−Presvedčte sa, že spojovací diel medzi zástrčkou a káblom sa nenachádza v blízkosti vody.
−Presvedčte sa, že zástrčka a kábel sú ďaleko od zdroja tepla, oleja a ostrých predmetov.

SK
14
9 Elektrické pripojenie
Zásahy do elektrickej inštalácie musí vykonávať len osoba so zodpovedajúcou odbornou
spôsobilosťou v elektrotechnike podľa vyhlášky č. 50/1978 Sb. Elektrická montáž spočíva v
zasunutí vidlice do sieťovej zásuvky, ktorej uzemňovací kolík je správne zapojený! Čerpadlo je
nutné pripojiť na sieť, zodpovedajúcu platným predpisom. Je nutné sa však presvedčiť, či napätie na štítku
elektromotora súhlasí s napätím siete.
10 Príprava čerpadla pred spustením
PRI AKEJKOĽVEK MANIPULÁCII S ČERPADLOM JE NUTNÉ HO ODPOJIŤ OD SIETE A
ZABRÁNIŤ JEHO PRIPOJENIU OMYLOM.
10.1Uvedenie čerpadla do prevádzky
Po vykonaní úkonov popísaných v príprave uvedieme čerpadlo do prevádzky. Čerpadlo spustíme
pripojením napájacieho napätia. Čerpadlo začne čerpať vodu do výtlačného potrubia.
10.2Nastavenie plavákového spínača
Plavákový spínač automaticky zapína čerpadlo pri výške vody asi 53 cm a automaticky ho vypína
pri výške vody asi 10 cm po pripevnení kábla plavákového spínača k aretácii plavákového spínača.
Zapínaciu/vypínaciu výšku je možné individuálne nastaviť.
10.3Odstavenie čerpadla z prevádzky
Odpojíme prívodný kábel z elektrickej siete.
10.4Uskladnenie
−v suchom priestore, kde teplota
neklesne pod 5°C
−odpojíme čerpadlo od zdroja napätia
−vylejeme zvyšnú vodu z čerpadla

SK
15
11 Popis
1. Napájací kábel
2. Rukoväť na prenášanie
3. Aretácia plavákového spínača
4. Odvzdušňovací ventil čerpadla
5. Plavákový spínač
6. Sacia základňa
7. Univerzálna spojka
12 Náhradné diely
Všetky súčasti čerpadla sú vymeniteľné. Náhradné diely sú v predaji v špecializovaných predajniach
čerpacej techniky.
13 Obsah dodávky
−ponorné kalové čerpadlo
−návod na montáž a obsluhu ponorného kalového čerpadla
14 Chyby a ich odstránenie
Problém
Pravdepodobná príčina
Nápravné opatrenie
Čerpadlo beží, ale
nedodáva kvapalinu.
Nemôže uniknúť vzduch, pretože
je zatvorené výtlačné potrubie.
Otvorte výtlačné potrubie (pozor napr. na
zalomenú hadicu).
Vzduchové kapsy v sacej základni.
Počkajte maximálne 60 sekúnd, dokiaľ sa
čerpadlo automaticky neodvzdušní cez
odvzdušňovací ventil. V prípade potreby
čerpadlo vypnite a znova zapnite.
Zanesené obežné koleso.
Vyčistite obežné koleso.
Počas spustenia čerpadla výška
vody klesá pod minimálnu úroveň.
Ponorte čerpadlo hlbšie.
Čerpadlo sa
nespúšťa alebo sa v
prevádzke náhle
zastavuje.
Čerpadlo vypla tepelná poistka
kvôli prehriatiu.
Odpojte zástrčku a vyčistite obežné koleso.
Neprekračujte max. teplotu média 35 °C.
Chýba elektrické napájanie.
Skontrolujte poistky a elektrické spoje.
Sacia základňa je zablokovaná
časticami nečistôt (napr.
kamienky).
Odpojte zástrčku a vyčistite saciu základňu.
Čerpadlo beží, ale
jeho výkon náhle
klesá.
Sacia základňa je zanesená.
Vyčistite saciu základňu.

EN
16
Obsah
1SYMBOLS...............................................................................................................................................................17
2SAFETY ..................................................................................................................................................................18
2.1 SUMMARY OF IMPORTANT WARNINGS..................................................................................................................18
2.2 INCORRECT APPLICATION...................................................................................................................................18
3PUMP NAMEPLATE...............................................................................................................................................18
4SPECIFICATIONS ..................................................................................................................................................19
5TRANSPORT AND STORAGE ..............................................................................................................................19
6SUBMERSIBLE WASTEWATER PUMP DESCRIPTION......................................................................................19
6.1 ELECTRIC MOTOR..............................................................................................................................................19
7MECHANICAL CONDITION CHECK.....................................................................................................................20
8INSTALLATION......................................................................................................................................................20
8.1 INSTALLATION OF NECESSARY DEVICES...............................................................................................................20
8.2 INSTALLATION....................................................................................................................................................20
9ELECTRIC CONNECTION.....................................................................................................................................20
10 PUMP PREPARATION BEFORE STARTING UP.............................................................................................21
10.1 STARTING UP.....................................................................................................................................................21
10.2 ADJUSTING THE FLOAT SWITCH...........................................................................................................................21
10.3 SHOUTING DOWN...............................................................................................................................................21
10.4 STORAGE..........................................................................................................................................................21
11 DESCRIPTION....................................................................................................................................................21
12 SPARE PARTS...................................................................................................................................................22
13 CONTENT OF DELIVERY..................................................................................................................................22
14 TROUBLESHOOTING........................................................................................................................................22
15 SERVIS A OPRAVY / SERVICE AND REPAIRS ..............................................................................................23
16 LIKVIDACE ZAŘÍZENÍ / LIKVIDÁCIA ZARIADENIA ........................................................................................23
17 EU PROHLÁŠENÍ O SHODĚ .............................................................................................................................24
18 EÚ VYHLÁSENIE O ZHODE..............................................................................................................................25
19 EU DECLARATION OF CONFORMITY.............................................................................................................26

EN
17
1 Symbols
The following symbols are used in the instruction manual to provide a better understanding of the
requirements.
Follow the instructions and warnings, otherwise there is a risk of damaging the equipment and
endangering the safety of persons.
In case of not following the instructions or warnings associated with the electrical device, there is a
risk of damage to the equipment or a risk to personal safety.
Notes and warnings regarding the correct operation of the device and its parts.
Operations that may be performed by the operator of the device. The operator is required to read
the instructions in the instruction manual and he/she is responsible for carrying out routine
maintenance on the device. Operator's personnel are authorised to carry out routine maintenance
tasks.
Operations to be performed by a qualified electrician. A specialist technician authorised to carry
out repairs of electrical devices, including maintenance. These electricians must be authorised to
work with high voltage devices.
Operations to be performed by a qualified electrician. A specialized technician who has the skills
and qualifications to install devices in normal operating conditions and to repair electrical and
mechanical components of the device during maintenance. The electrician must be able to carry
out simple electrical and mechanical maintenance tasks on the device.
Indicates the obligation to use personal protective equipment.
Operations that may only be performed on the device that is switched off and disconnected from
the power supply.
Operations to be carried out on equipment that is switched on.
Thank you for purchasing this product. Please, read the installation and operating instructions before
putting it into operation.

EN
18
2 Safety
Only persons appointed by the user for such work, qualified and instructed in the operating
conditions and principles of work safety may install and repair the pumping equipment.
2.1 Summary of important warnings
•Voltage and frequency must match the pump motor nameplate data
•The submersible pump may only be installed and used with all covers supplied by the manufacturer.
•It is forbidden to repair the pump in operation or under the pressure of the pumped liquid.
•For motors with three-phase connections and for use with an external start capacitor, the direction of
rotation must correspond to the direction indicated by the arrow on the pump.
•Ensure that the drive motor cannot be started by an unauthorised person when the pump set or
equipment is being repaired (e.g. by removing the fuses or suitably locking the main switch).
•Ensure that interventions on electrical equipment, including the connection to the mains, are carried out
only by a person who is professionally qualified in electrical engineering in accordance with decree.
•All screw connections must be properly tightened and secured against loosening.
•The submersible pump must not be transported if it is live.
•It is forbidden to use this device for working with flammable or harmful liquids.
•It is not intended for the transfer of drinking water
•The device should be mounted properly to prevent it from falling
•If unexpected event occurs leading to a mains disconnection by the circuit breakers, the pump must be
disconnected from the power supply (broken cable insulation, etc.) and the cause of this problem must
be identified. It is not recommended to switch the circuit breakers back on without identification of the
cause and its elimination.
ATTENTION! Never manipulate the pump by pulling the cable.
2.2 Incorrect application
The submersible pump is not intended for pumping flammable liquids, petroleum products and
explosive atmospheres and is not intended for industrial use.
3 Pump nameplate
Illustration plate
Qmax = maximum flow rate
Hmax = maximum delivery height
MaxTemp = maximum temperature of the
pumped liquid
Max Depth = maximum immersion depth
P1 = motor power input
P2 = motor output power
In = maximum input current
Weight = pump weight

EN
19
4 Specifications
Model
PSDR250P
PSDR550P
PSDR550X
PSDR900X
Power input
250 W
550 W
550 W
900 W
Power
100 W
270 W
270 W
560 W
Max. flow rate
4500 l/h
11000 l/h
8500 l/h
12000 l/h
Max. pressure
0,6 bar
0,85 bar
0,75 bar
0,9 bar
Max. delivery height
6 m
8,5 m
7,5 m
9 m
Max. immersion depth
7 m
7 m
7 m
7 m
Max. particle size of
contaminated water
5 mm
5 mm
5 mm
5 mm
Power cable
10 m
10 m
10 m
10 m
Connection
25 mm (1")
32 mm (5/4") to
25 mm (1")
32 mm (5/4") to
25 mm (1")
32 mm (5/4") to
25 mm (1")
Min. water level height for
starting the pump
80 mm
135 mm
35 mm
35 mm
Lowest water level for which
the pump can pump water
2 mm
5 mm
11 mm
11 mm
Approximate weight
4 kg
5,1 kg
5,3 kg
6,43 kg
Max. temperature of the
medium
35 °C
35 °C
35 °C
35 °C
Degree of protection
IP X8
IP X8
IP X8
IP X8
Voltage
230 V/50 Hz
230 V/50 Hz
230 V/50 Hz
230 V/50 Hz
Switching on height
53 cm
53 cm
53 cm
53 cm
Switching off height
10 cm
10 cm
10 cm
10 cm
Attention! The on and off switching height varies. The values shown are average and do not apply if the
float switch is not attached to the float switch lock.
5 Transport and storage
The submersible wastewater pump can be transported in a packed box in a horizontal position. It
must be firmly anchored so that it does not fall over or roll.
6 Submersible wastewater pump description
The PSDR series represents a technically advanced and perfect wastewater draining pumps.
Compared with traditional submersible wastewater pumps, the PSDR series has a redesigned flow
path and a larger efficiency range; it can be used for the entire range of delivery height without
overloading and can operate safely at high flow rates with high efficiency. The impeller with designed large
anti-blocking openings can pump wastewater with large floating solids and long fibers. It is mainly used for
pumping wastewater, in cisterns, households, etc. If installed with a float switch, they can be switched on and
off automatically. The thermal protection in the pump can automatically switch off the pump in case of
overheating and overload, ensuring safe and reliable operation under severe conditions.
These pumps are fully submersible and can be immersed in liquid to a depth of 7 m.
6.1 Electric motor
Single-phase electric motors 230 V with built-in thermal protection.

EN
20
7 Mechanical condition check
It consists in a visual inspection of the pump in terms of its mechanical condition.
In particular, it checks:
−Intactness of the supply cable, its fixing in the pump outlet.
−At the same time, check whether the gland cover (nut) is sufficiently tightened for proper sealing of
the power cable.
−The degree of wear of parts caused by operation.
8 Installation
8.1 Installation of necessary devices
Single-phase equipment is connected by a fork to a single-phase network with a maximum fuse of
16 A. Wiring of the sockets must compy with IEC 60364-4-41. However, it is necessary to make
sure that the voltage on the nameplate of the electric motor corresponds to the mains voltage.
ENSURE THAT THE VOLTAGE IS THE SAME AS INDICATED ON THE PUMP NAMEPLATE!
8.2 Installation
−Before installation, check whether any parts have been damaged during transport or storage. For
example, whether the cable and plug are in good condition and the insulation resistance is higher than 2
MΩ. If a problem is detcted, contact your dealer or a qualified technician.
−Check that the power supply is in accordance with the information on the nameplate. The pump must be
grounded to be safe.
−Before installation, you must check that the cord and plug are not damaged, scratched, broken, etc. If
they are defective, contact your dealer or a qualified technician.
−Use a steel tool or socket to tighten the outlet and delivery pipe, then tie the cable to the handle so that
the pump can be moved up and down.
−Stretching and squeezing the cable is completely prohibited. The cable cannot be used for tying. To
prevent leakage current, do not pull on the cable while the pump is running.
−The power supply line connected to the pump must contain a current protector (Ifn = 30 mA) and the
voltage must be within ±15% of the nominal value to prevent damage to the motor.
−Do not touch or move the pump for safety reasons before disconnecting it from the power supply.
−Make sure that the connection piece between the plug and the cable is not near water.
−Ensure that the plug and cable are away from heat, oil and sharp objects.
9 Electric connection
Interventions in the electrical installation must only be carried out by a person with the appropriate
professional competence in electrical engineering in accordance with decree. The electrical
installation consists of inserting the plug into a mains socket whose earthing pin is correctly
connected! The pump must be connected to a mains supply complying with the applicable regulations. Make
sure that the voltage on the motor's nameplate corresponds to the mains voltage.
