pumpa PMC1104P User manual

1
N NÁ ÁV VO OD D K K O OB BS SL LU UZ ZE E
PUMPA
PMC1104P, PMC1103P
„původní návod k obsluze“
Vydání k 07.03.2018, Rev.2
Ponorná čerpadla
NÁVOD K OBSLUZE

2
Obsah
1SYMBOLY.............................................................................................................................. 4
2BEZPEČNOSTNÍ OPATŘENÍ..................................................................................................... 5
3SPRÁVNÉ POUŽITÍ ................................................................................................................. 6
4PŘED UVEDENÍM DO PROVOZU............................................................................................. 6
5POKYNY PRO ÚDRŽBU........................................................................................................... 6
ENGLISH TRANSLATION ................................................................................................................ 8
6SYMBOLS.............................................................................................................................. 8
7SAFETY MEASURES................................................................................................................ 9
8USE..................................................................................................................................... 10
9BEFORE STARTING .............................................................................................................. 10
10 MAINTENANCE INSTRUCTIONS............................................................................................ 11
ZÁZNAM O SERVISU A PROVEDENÝCH OPRAVÁCH: ..................................................................... 15
SEZNAM SERVISNÍCH STŘEDISEK................................................................................................. 15

3
Technická data
Technical Data
PMC1104P
PMC1103P
Napájecí napětí
Supply voltage
230 V, 50 Hz
230 V, 50 Hz
Výkon
Output
750 W
750 W
Proudový vstup
Current input
5,2 A
5,2 A
Požadovaná pojistka
Required fuse
10 A
10 A
Třída izolace
Insulation class
155 (F)
155 (F)
Stupeň ochrany
Level of protection
IP 68
IP 68
Kapacita kondenzátoru
Condenser capacity
20 μF
20 μF
Maximální výtlačná výška
Delivery head max.
46 m
36 m
Max. čerpací výkon
Max. pumping power
83 L/min
100 L/min
Průměr přívodního potrubí
Input pipe diameter
1"
1"
Hloubka ponoru
Submersion depth
5 m
5 m
Max. průměr nasávaných cizích těles
Max. diameter of foreign suct.bodies
Ø 2 mm
Ø 2 mm
Minimální sací úroveň
Min suction level
140 mm
140 mm
Hmotnost
Weight
10 kg
13 kg
Teplota média
Medium temperature
0 –35°C
0 –35°C

4
1Symboly
V návodu k obsluze jsou uvedeny následující symboly, jejichž účelem je usnadnit pochopení
uvedeného požadavku.
Dodržujte pokyny a výstrahy, v opačném případě hrozí riziko poškození zařízení a ohrožení
bezpečnosti osob.
V případě nedodržení pokynů či výstrah spojených s elektrickým zařízením hrozí riziko
poškození zařízení nebo ohrožení bezpečnosti osob.
Poznámky a výstrahy pro správnou obsluhu zařízení a jeho částí.
Úkony, které může provádět provozovatel zařízení. Provozovatel zařízení je povinen se
seznámit s pokyny uvedenými v návodu k obsluze. Poté je zodpovědný za provádění běžné
údržby na zařízení. Pracovníci provozovatele jsou oprávněni provádět běžné úkony údržby.
Úkony, které musí provádět kvalifikovaný elektrotechnik. Specializovaný technik,
oprávněný provádět opravy elektrických zařízení, včetně údržby. Tito elektrotechnici musí
mít oprávnění pracovat s vysokonapěťovými zařízeními.
Úkony, které musí provádět kvalifikovaný elektrotechnik. Specializovaný technik, který
disponuje schopnostmi a kvalifikací pro instalaci zařízení za běžných provozních podmínek
a pro opravu elektrických i mechanických prvků zařízení při údržbě. Elektrotechnik musí
být schopen provést jednoduché elektrické a mechanické úkony spojené s údržbou
zařízení.
Upozorňuje na povinnost používat osobní ochranné pracovní prostředky.
Úkony, které se smí provádět pouze na zařízení, které je vypnuté a odpojené od napájení.
Úkony, které se provádějí na zapnutém zařízení.

5
2Bezpečnostní opatření
Pozorně si přečtěte pokyny k použití ještě před provedením montáže a před uvedením do provozu. Je
zakázáno použití zařízení ze strany osob, které nejsou dokonale seznámeny s návodem k použití
(pokyny k použití). Děti a osoby mladší 16-ti let nesmí používat čerpadlo a musí se zdržovat v
dostatečné vzdálenosti od připojeného čerpadla. Uživatel je odpovědný vůči třetím osobám v zóně, ve
které je zařízení v činnosti.
BĚHEM použití čerpadla se ve vodě nebo v kapalině určené k čerpání nesmí nacházet
osoby.
Čerpadlo musí být zapojeno pouze prostřednictvím nadproudového jistícího relé se jmenovitým
rozpínacím proudem až do 30 mA a proudové zásuvky vybavené zemnícím vodičem nainstalovaným
v souladu s platnými normami.
Ochrana: Minimálně 10 A.
Vhodné pro použití do bazénů a zahradních jezírek. Pro ostatní používání/provozování musí být
dodržena shoda se standardy VDE 0100 část 702.
UPOZORNĚNÍ: Před provedením kontroly čerpadla odpojte zástrčku.
K výměně přívodního kabelu je zapotřebí speciálního vybavení, a proto se v uvedeném případě obraťte
na autorizované centrum servisní služby. Čerpadlo může být uvedeno do činnosti s použitím
prodlužovacího kabelu pouze za předpokladu, že byl vyroben za použití kabelu mod. H07 RNF
odpovídajícího platným normám, s průřezem vodiče nejméně 1 mm, který odpovídá normě DIN 57282
nebo DIN 57245.
Napětí (230 voltů se střídavým proudem) uvedené na štítku čerpadla musí odpovídat napětí
elektrického rozvodu, který je k dispozici. Před uvedením do činnosti je třeba se
prostřednictvím kontroly provedené kvalifikovaným personálem ujistit o existenci
potřebných ochranných opatření elektrického charakteru.
•Ukostření
•Účinné uzemnění
•Dokonale fungující bezpečnostní vypínač pro poruchový proud, odpovídající bezpečnostním
normám orgánu zabezpečujícího dodávku elektrické energie.
•Spojení prostřednictvím zástrčky musí být chráněna před účinky vody.
•V případě rizika zatopení musí být spojení realizována prostřednictvím zástrčky, zajištěné na
bezpečném místě.
•Jednoznačně zabraňte čerpání agresivních kapalin nebo abrazivních produktů. V případě
poruchy čerpadla mohou být operace spojené s jeho opravou provedeny pouze v dílnách
autorizované servisní služby.
Je třeba použít výhradně originální náhradní díly.
Upozorňujeme, že ve smyslu zákona o odpovědnosti za výrobek neodpovídáme za škody způsobené
naším zařízení v případě:
a) Nesprávně provedených oprav vykonaných jiným personálem, než je personál námi
autorizovaných servisních středisek;
b) Použití NEORIGINÁLNÍCH NÁHRADNÍCH DÍLŮ;
c) Nedodržení pokynů a nařízení uvedených v návodu k použití. Stejná pravidla platí i pro
příslušenství.

6
Odolnost
Maximální teplota čerpané kapaliny by neměla překročit 35°C při nepřetržitém provozu.
Prostřednictvím tohoto čerpadla nesmí být přepravovány zápalné, hořlavé nebo výbušné kapaliny!
Vyvarujte se zejména motorových paliv, čistících prostředků nebo jiných chemických produktů.
3Správné použití
Čerpadlo není určeno pro provoz v komerčních objektech!
UPOZORNĚNÍ! Použití
Na přečerpávání a odčerpávání sladké, čisté až lehce znečištěné vody z nádrží na dešťovou vodu.
Těleso čerpadla je vybaveno odvzdušňovacím otvorem, který slouží k vypuštění vzduchu a vody
s cílem dosáhnout optimálního ochlazení motoru. Čerpadlo nesmí běžet nasucho!
Uvedení do chodu
Nejdříve ponořte čerpadlo do vody a následně zasuňte zástrčku do zásuvky. Čerpadlo je
připraveno k použití.
4Před uvedením do provozu
Instalace ponorného elektrického čerpadla může být:
•Pevná s potrubím
•Pevná s hadicí
Je třeba dbát na:
Při instalaci je třeba věnovat pozornost tomu, aby čerpadlo nebylo nikdy namontováno tak, že bude
zavěšeno za přívodní hadici, ale aby bylo umístěno ve vyvýšené poloze vzhledem ke dnu šachty, tak
aby nedocházelo k sání bahnitého dna.
Nikdy nepřenášejte ani nezavěšujte čerpadlo za přívodní kabel!
U čerpadel s plovoucím vypínačem, musí mít minimální rozměry 40x40x50 cm za účelem zajištění
volného pohybu plovoucího vypínače. Je možné použít také prefabrikované kruhové betonové šachty
s vnitřním průměrem přibližně 40 cm.
5Pokyny pro údržbu
Ponorné elektrické čerpadlo je kvalitním výrobkem, který je podroben přísným závěrečným
kontrolám, a který vyžaduje minimální údržbu.

7
Za účelem zabezpečení dlouhodobé životnosti a provádění pravidelných kontrol.
•Před každou údržbou odpojte zástrčku.
•U pevného druhu instalace se doporučuje provádět kontrolu činnosti plovoucího vypínače
jednou za 3 měsíce.
•U mobilní instalace je třeba omýt čerpadlo čistou vodou po každém použití.
•Proudem vody odstraňte vláknité a bahnité částice, které by se mohly usadit v tělese
čerpadla.
•V případě nadměrných usazenin v tělese čerpadla odmontujte sací mřížku odšroubováním
hvězdicových šroubů. Umyjte těleso čerpadla a správným způsobem namontujte zpátky sací
mřížku.
•Každé 3 měsíce odstraňte ze dna a ze stěn šachty bláto.
•Odstraňte usazeniny také z plovoucího vypínače tak, že jej omyjete sladkou vodou.
•Chraňte čerpadlo před mrazem.
Hladina akustického tlaku A ≤70 (dB).
Zvláštní pokyny: čerpadlo není vhodné na čerpání černé vody a vody obsahující písek. Čerpadlo
nesmí pracovat naprázdno. Záruka výrobce se nevztahuje na škody způsobené chodem naprázdno.
Tabulka pro určení poruch
Když není možné odstranit poruchu, obraťte se, prosím, na naší servisní službu.
Aby se zabránilo poškození během přepravy, prosíme vás o odeslání v ORIGINÁLNÍM OBALU.
PORUCHA
PŘÍČINY
Nefunguje motor
Motor funguje, ale čerpadlo nečerpá
Nedostatečný průtok
Opakované vypínání spojené s vypnutím ochranného vypínače
Vadné ochranné zařízení
Vadné čerpadlo
Ucpaný sací otvor
Chybí napájecí napětí, nedochází k zapnutí plovoucího vypínače
Vypnutý ochranný jistič motoru, čerpadlo přetíženo/zablokováno
Chod čerpadla naprázdno
Cizí tělesa v čerpadle, zablokované oběžné kolo čerpadla
Ucpaná přívodní hadice
Zablokovaný jednosměrný ventil nebo ohnutá přívodní hadice
Vypnutá ochrana proti chodu naprázdno, nadměrné snížení hladiny vody

8
ENGLISH TRANSLATION
6Symbols
To improve the understanding of the manual, below are indicated the symbols used with the related
meaning.
Information and warnings that must be observed, otherwise there is a risk that the
machine could damage or compromise personnel safety.
The failure to observe electrical information and warnings, could damage the machine or
compromise personnel safety.
Notes and warnings for the correct management of the machine and its parts.
Operations that could be performed by the final user. After carefully reading of the
instructions, is responsible for maintenance under normal conditions. They are authorized
to affect standard maintenance operations.
Operations that must be performed by a qualified electrician. Specialized technician
authorised to affect all electrical operations including maintenance. They are able to
operate with in the presence of high voltages.
Operations that must be done performed by a qualified technician. Specialized technician
able to install the device, under normal conditions, working during “maintenance”, and
allowed to do electrical and mechanical interventions for maintenance. They must be
capable of executing simple electrical and mechanical operations related to the
maintenance of the device.
Indicates that it is mandatory to use individual protection devices.
Operations that must be done with the device switched off and disconnected from the
power supply.
Operations that must be done with the device switched on.

9
7Safety Measures
Carefully read the operating instructions before assembling and starting. The appliance must not be
used by persons who are not thoroughly acquainted with the instructions handbook (operating
instructions). Children and persons under the age of 16 cannot use the pump and must be kept well
away from the appliance when it is connected. The user is liable towards third parties in the area where
the appliance is in operation.
While the pump is operating persons must not be in the liquid to be pumped. The pump
may be connected only by means of a safety switch for fault currents, with a rated opening
current up to 30 mA and a socket with an earth contact installed in conformity with the
regulations.
Protection: at least 10 Amps.
Operation in swimming pools and garden ponds is admitted. For other operation, the provisions in
conformity with the standard VDE 0100 part 702 must be respected.
CAUTION: Before checking, connect the pump and the system with no voltage! Replacing the line
connecting up with the mains requires using special tools and therefore may be done only by the
manufacturer or its service engineers.
The pump may operate only with a pipe connecting the appliance (extension) that is no lighter than a
rubber hose mod. H07 RNF in conformity with the DIN57282 or DIN 57245 standard.
(For your safety)
The voltage (230 Volts alternating current) indicated on the pump’s rating plate must
correspond to the available mains voltage. Before starting it is necessary to make sure by
having a check made by qualified personnel that there are the necessary electrical
protection measures.
•Earth connection.
•Earthed neutral.
•The safety switch for fault currents corresponds to the safety regulations of the electricity
board and functions perfectly.
•Plug connections must be protected from water. If there is a risk of flooding, plug
connections must be placed somewhere safe.
•Definitely avoid pumping aggressive liquids and abrasive products.
In the event of the pump failing, repair work may only be carried out by the repair workshops of the
technical service. Only genuine spare parts must be used. It is notified that in conformity with the law
on product liability
we cannot be held responsible
responsible for the damage caused by our appliance:
a) because of improper repairs not carried out by the personnel of the assistance points
authorized by us;
b) or if GENUINE SPARE PARTS are not used to replace parts;
c) or if the indications and provisions given in the instructions handbook are not complied with.
The same provisions hold for the accessories.

10
Resistance
The maximum temperature of the delivery liquid should never exceed +35°C in continuous operation.
In flammable, combustible or explosive liquids cannot be conveyed with this pump! In particular, do
not use engine fuels, detergents, or other chemical products.
8Use
The pump is NOT designed for use in commercial buildings.
CAUTION! Sector of use
To transfer and empty fresh to slightly polluted water from rainwater barrels and casks.
To achieve excellent motor cooling the pump casing is provided with a breather hole that enables
water to flow out. The pump must be protected from running dry.
Starting
First put the pump into water and then connect the plug. The pump is ready for use.
9Before starting
Installation of your canned motor pump is:
•fixed with a fixed pipe, or
•fixed with a flexible hose.
Take care
When installing it is necessary to take care that the pump is never fitted hanging from its delivery
pipe, but is always placed in a raised position with respect to the bottom of the well so that the
muddy bottom is not sucked up with the water. Never handle or hang the pump by gripping the
power supply cable. In pumps with a floating switch, the latter is adjusted in order to make
immediate starting possible.
Note
The pump well must have minimum dimensions of 40x40x50 cm. so that the floating switch can
move freely. It is also possible to use round, prefabricated concrete wells with an inner diameter of
approx. 40 cm.

11
10 Maintenance instructions
Your canned motor pump is a quality product, free from maintenance. It has been subjected to
rigorous final checks. However, for a long service life and continuous operation, we recommend
constant care and regular checks.
•Before every maintenance job, disconnect the plug.
•For transportable use the pump should be washed with clear water after every use.
•For fixed installation it is recommended to check the operation of the floating switch every 3
months.
•Using a jet of water, get rid of the fiber and spindly particles that may get deposited in the
pump’s casing.
•In the event of excessive deposits in the pump casing, dismantle the inlet filter by unscrewing
the star screw. Wash the pump casing and fit the inlet filter back on.
•Every 3 months remove the mud from the bottom and walls of the well.
•Eliminate the deposits from the floating switch, washing it with fresh water.
•Protect the pump from frost.
Sound pressure level A ≤ 70 (dB).
Special instructions: It is not suitable for pumping: sewage, sandy water. The pump must never run
dry. The manufacturer’s warranty is invalid in the event of damage to the pump caused by it running
dry.
Troubleshooting Table
If it is not possible to eliminate the trouble, please call our service department. To avoid damage
during transport, please ship in the ORIGINAL PACKING.
No mains voltage, the floating switch will not connect
Defective protection device
Motor protection disconnected, pump straining/blocked
The pump runs dry
The motor will not work
Insufficient flow rate
Defective pump
Delivery pipe clogged
Foreign bodies in the pump, pump impeller blocked
Dry operation protection disconnected, the water level has fallen too much
The motor works, the pump will not convey
Repeated switching off with disconnection of the protection switch
Clogged suction opening
Check valve blocked or delivery pipe bent

12

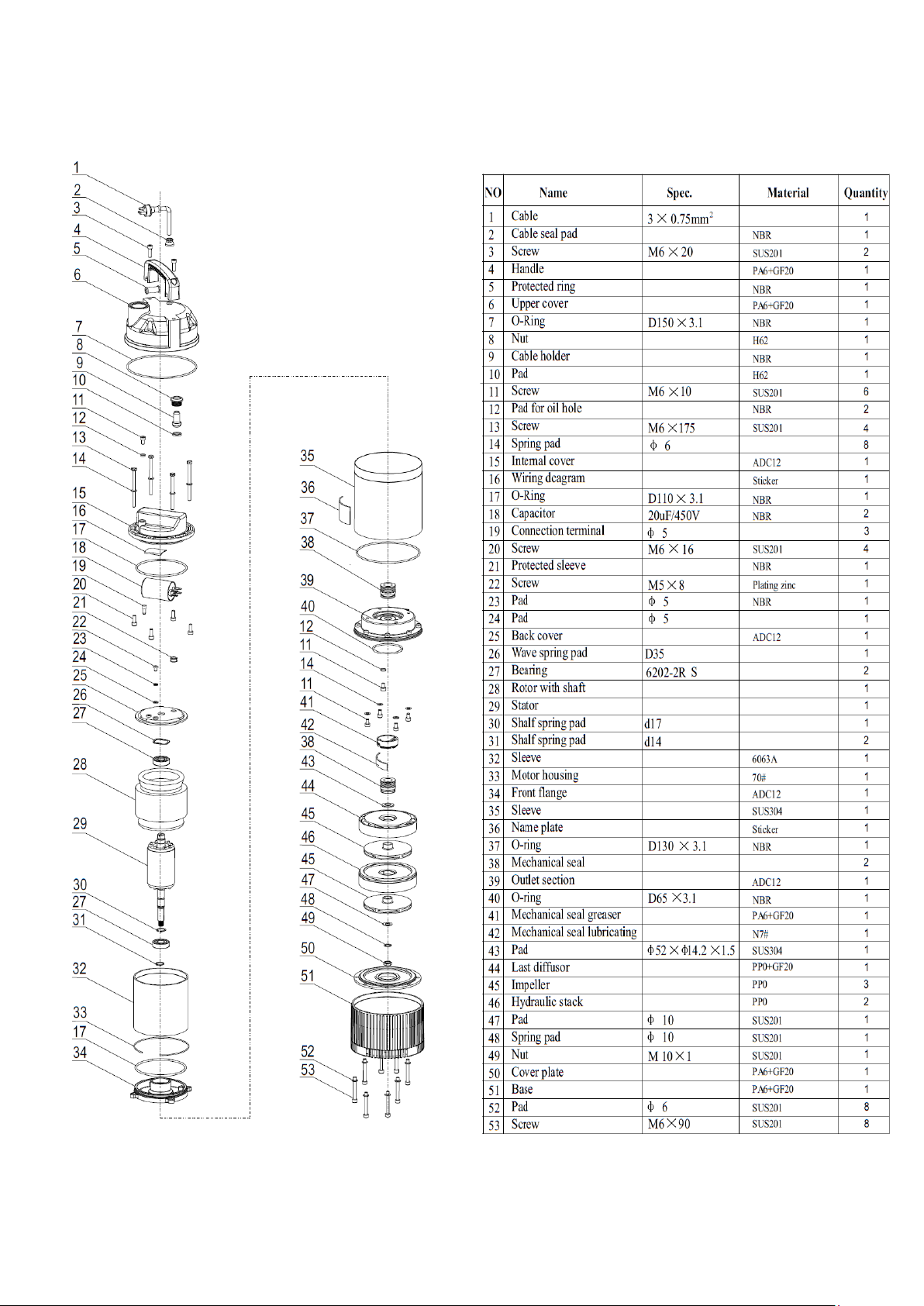

PMC1103P

13
PMC1104P

14

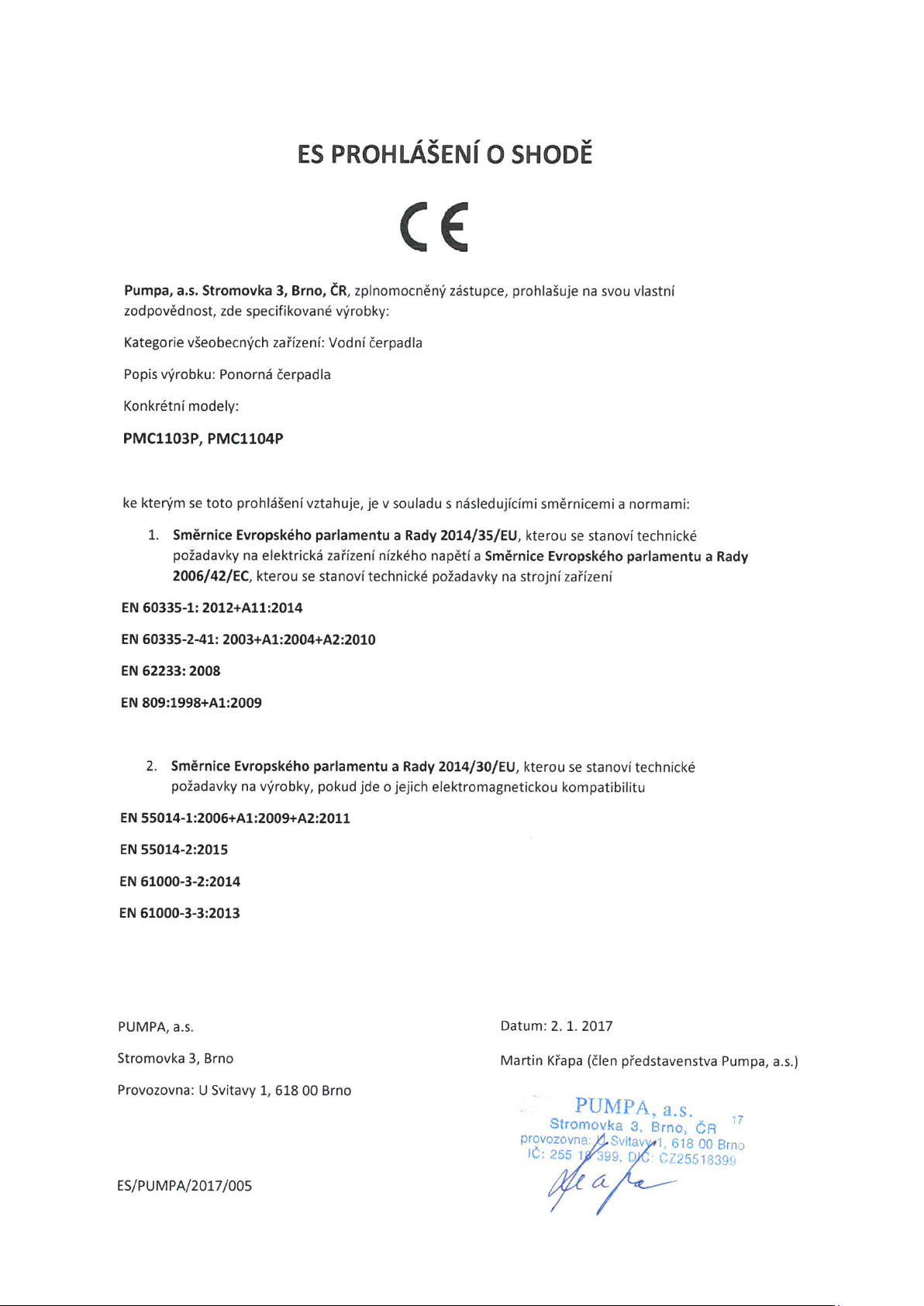

15
Záznam o servisu a provedených opravách:
Datum:
Popis reklamované závady, záznam o opravě, razítko servisu:
Seznam servisních středisek
V pracovní době v Po-Pá od 7:00 do 17:00 hod volejte:
PUMPA, a.s., servis, U Svitavy 1, 618 00 Brno, tel.: [phone],
548 422 657, 602 737 008, 602 726 136.
PUMPA, a.s., pobočka Praha, U pekáren 2, 102 00 Praha,
tel.: [phone]
Mimo pracovní dobu, o víkendech a svátcích volejte:
SERVIS PUMPA 24 hod. tel.: [phone]
Podrobné informace o našich smluvních servisních střediscích se
dozvíte na internetové adrese www.pumpa.cz nebo na bezplatné
telefonní lince 800 100 763.

16
Vyskladněno z velkoobchodního
skladu PUMPA, a.s.
ZÁRUČNÍ LIST
Typ (štítkovýúdaj)
Výrobní číslo (štítkovýúdaj)
Tyto údaje doplní prodejce při prodeji
Datum prodeje
Poskytnutá záruka (v měsících) od data prodeje
24
Záruka je poskytována při dodrženívšech podmínek pro montáž
a provoz, uvedených v tomto dokladu.
Název, razítko a podpis prodejce
Mechanickou instalaci přístroje provedla firma
(název, razítko,
podpis, datum)
Elektrickou instalaci přístroje provedla odborně
způsobilá firma (název, razítko, podpis, datum)
