rav KPX336 User manual

KPX336
W-LW-WK-WR
KPX337
W-LW-WK-LWK-WR-LWR
SOLLEVATORE A 2 COLONNE
2 POST LIFT
2-SÄULEN-HEBEBÜHNE
ELEVATEUR 2 COLONNES
ELEVADOR DE 2 COLUMNAS
0472-M002-6
0472-M002-6 – Rev. n°1 (04-2016)
- Per eventuali chiarimenti interpellare il più vicino rivenditore oppure rivolgersi direttamente a
Servizio assistenza tecnica: RAVAGLIOLI S.p.A. - Via 1° Maggio, 3 - 40037 Pontecchio Marconi - Bologna Italia
Tel. [phone] - Telex 510697 RAV I - Fax [phone] - e-mail: [e-mail]
- For any further information please contact your nearest dealer or speak directly to
Technical services: RAVAGLIOLI S.p.A. - Via 1° Maggio, 3 - 40037 Pontecchio Marconi - Bologna Italy
Phone [phone] - Telex 510697 RAV I - Fax [phone] - e-mail: [e-mail]
- Im Zweifelsfall oder bei Rückfragen wenden Sie sich bitte an den nächsten Händler oder direkt an:
Kundendienst: RAVAGLIOLI S.p.A. - Via 1° Maggio 3, 40037 Pontecchio Marconi - Bologna - Italien
Telefon [phone] - Telex 510697 RAV I - Fax [phone] - e-mail: [e-mail]
- Pour tout renseignement complémentaire, s’adresser au distributeur le plus proche ou directement à:
Service Après-Vente: RAVAGLIOLI S.p.A. - via 1° Maggio 3 - 40037 - Pontecchio Marconi - Bologne - Italie
Tél. [phone] - Télex 510697 RAV I - Fax [phone] - e-mail: [e-mail]
- En caso de dudas, para eventuales aclaraciones, póngase en contacto con el distribuidor más próximo o diríjase directamente a:
Servicio Post-Venta: RAVAGLIOLI S.p.A. - Via 1° Maggio, 3 - 40037 Pontecchio Marconi - Bologna - Italia
Tel. [phone] - Telex 510697 RAV I - Fax [phone] - e-mail: [e-mail]
Redatto da st. gf. Andrea Zuffa
Istruzioni originali
Translation of the original instructions
Übersetzung der Originalanleitung
Traduction des instructions originales
Traducción de las instrucciones originales
Manuale valido
per i seguenti modelli:
KPX336W
KPX336LW
KPX336WK
KPX336WR
KPX337W
KPX337LW
KPX337WK
KPX337LWK
KPX337WR
KPX337LWR

20472-M002-6
CAUTION!
- This manual is an integral part of the product and must be kept together with the lift throughout its li-
fetime.
- It should therefore be kept in an easily accessible and familiar place and consulted when in doubt. All
product operators must be able to read the manual. Any damage resulting from improper use of the lift
and failure to follow the instructions contained in this manual will release Ravaglioli s.p.a. from any
liability.
ATTENZIONE!
- Il presente manuale costituisce parte integrante del prodotto, dovrà seguire tutta la vita operativa del
sollevatore.
- Conservarlo, quindi, in luogo noto e facilmente accessibile e consultarlo ogni qualvolta sorgano dubbi.
Tutti gli operatori al prodotto devono poter leggere il manuale. Ogni danno derivante dalla mancata os-
servanza delle indicazioni contenute nel presente manuale e da un uso improprio del sollevatore esime
la Ravaglioli S.P.A. da ogni responsabilità.
ACHTUNG!
- Diese Anleitung ist ergänzender Bestandteil des Produktes und muss zusammen mit der Hebebühne
sorgfältig aufbewahrt werden.
- Die Anleitung in einem bekannten und leicht zugänglichen Ort aufbewahren und bei Bedarf zu Rate
ziehen. Alle Bediener des Produktes müssen zwecks Einsichtnahme Zugang zur Anleitung haben. Alle
Schäden, die auf Nichtbeachtung der Anweisungen dieser Anleitung oder auf einen unsachgemässen
Betrieb der Hebebühne zurückzuführen sind, sind nicht dem Hersteller anzulasten und befreien die
Firma RAVAGLIOLI S.p.A. von jeglicher Haftungspflicht.
ATTENTION !
- La présente notice constitue partie intégrante du produit. Elle devra accompagner le pont élévateur
pendant tout la durée de son fonctionnement.
- La conserver dans un endroit connu et facilement accessible et la consulter à chaque fois qu’un doute
se présente. Tout dommage provoqué par le non-respect des instructions contenues dans la présente
notice ou par une utilisation incorrecte du pont élévateur décline la Société RAVAGLIOLI S.p.A. de toute
responsabilité.
¡ATENCIÓN!
- El presente manual constituye una parte integrante del producto, por lo que tendrá que seguir toda la
vida operativa del elevador.
- Conservarlo, por lo tanto, en un sitio que conozcan todos, al que se pueda acceder con facilidad y con-
sultarlo cada vez que surjan dudas. Todas las personas que utilizan el elevador tienen que poder leer el
manual. Cualquier daño que derive de la falta de respeto de las indicaciones que contiene el presente
manual, o del uso incorrecto del elevador exime de toda responsabilidad a Ravaglioli S.P.A.

3
0472-M002-6
SIMBOLOGIA UTILIZZATA NEL MANUALE
SYMBOLS USED IN THE MANUAL
IN DER BEDIENUGSANLEITUNG VERWENDETE ZEICHEN
SYMBOLES UTILISÉS DANS LA NOTICE
SIMBOLOGíA UTILIZADA EN EL MANUAL
SIMBOLI SYMBOLS ZEICHEN SYMBOLES SÍMBOLOS
Sollevamento dal-
l’alto Lifting from above Anheben von oben Levage par le haut Elevación desde ar- riba
Movimentazione
con carrello elevato-
re o transpallets
Moving with fork lift
truck or transpallets
Transport mit Ga-
belstapler oder Han-
dgabelhubwagen
Déplacement avec
chariot élévateur ou
transpalettes
Desplazamiento con
carretilla elevadora
o transpaletas
Indossare guanti da
lavoro Wear work gloves
Der Arbeit ange-
messene Hand-
schuhe tragen
Porter des gants de
travail
Llevar guantes de
trabajo
Calzare scarpe da
lavoro Wear work shoes
Der Arbeit ange-
messene Schuhe
tragen
Mettre des chaussu-
res de travail
Usar zapatos de
trabajo
Non passare nè so-
stare sotto carichi
sospesi
Do not walk or stay
beneath suspended
loads
Sich nicht unter auf-
gehobener Last
aufhalten oder dur-
chgehen
Ne pas passer et ne
pas s’arrêter au-
dessous des char-
ges suspendues
No pasar ni perma-
necer por debajo de
cargas suspendidas
Personale specializ-
zato Specialist staff Qualifiziertes Fachpersonal Personnel qualifié Personal especiali- zado
Pericolo di scariche
elettriche Shock hazard Gefahr: elektrische Entladungen
Danger d'électro-
cution
Peligro de descar-
gas eléctricas
Attenzione! Caution! Achtung! Attention! iAtención
Organi meccanici in
movimento.
Working mechanical
parts
Mechanische
Elemente in
Bewegung
Organes mécani-
ques en mouvement
Órganos mecánicos
en movimiento
Schiacciamento Crushing Quetschgefahr Risques d’écrase-
ment Aplastamiento
Obbligo Obligation Pflicht Obligation Obligación

40472-M002-6
INDICE
CONTENTS
INHALTSVERZEICHNIS
0. NORME GENERALI DI SICUREZZA
1. DISPOSITIVI DI SICUREZZA
1.1 INTERRUTTORE GENERALE
LUCCHETTATO
1.2 SISTEMA A UOMO PRESENTE
1.3 BLOCCO MECCANICO D'EMERGENZA
1.4 RIALLINAMENTO CARRELLI
1.5 BLOCCO DI EMERGENZA
1.6 MANOVRE PERMESSE IN
CONDIZIONI DI EMERGENZA
1.7 ARRESTO USURA CHIOCCIOLE
1.8 DISPOSITIVO ANTIROTAZIONE DEI
BRACCI
1.9 RISCHI RESIDUI
1.10 PITTOGRAMMI PRESENTI SUL
SOLLEVATORE
2. DESTINAZIONE D’USO
3. DATI TECNICI
3.1 MOVIMENTAZIONE E
PREINSTALLAZIONE
4. DESCRIZIONE DEL SOLLEVATORE
4.1 CARATTERISTICHE TECNICHE
PRINCIPALI
4.2 COMANDI DEL SOLLEVATORE
4.3 ATTITUDINE ALL'IMPIEGO
5. VERIFICA DEI REQUISITI MINIMI
RICHIESTI PER LUOGO DI
INSTALLAZIONE
6 INSTALLAZIONE
6.1 REQUISITI PER L'INSTALLAZIONE
6.2 ISTRUZIONI PER L'INSTALLAZIONE
6.3 FISSAGGIO IMPIANTO ELETTRICO
6.4 CONTROLLO TENSIONE
6.5 ALLACCIAMENTO RETE
6.6 COLLEGAMENTI
6.7 MONTAGGIO DEL CAVO DI RIALLINEO
6.8 COMPLETAMENTO E CONTROLLO
6.9 SALVAPIEDI
6.10 SMONTAGGIO
7. ISTRUZIONI PER L’USO DEL
SOLLEVATORE
7.1 USO IMPROPRIO DEL SOLLEVATORE
7.2 USO DI ACCESSORI
7.3 ADDESTRAMENTO DEL PERSONALE
PREPOSTO
7.4 PRECAUZIONI D’USO
7.5 IDENTIFICAZIONE DEI COMANDI E
LORO FUNZIONE
8. INCONVENIENTI
9. MANUTENZIONE
9.1 GUIDE DI SCORRIMENTO
9.2 VASCHETTE DI LUBRIFICAZIONE
9.3 CHIOCCIOLE PORTANTI
9.4 CUSCINETTI
10. ACCANTONAMENTO
10.1 ROTTAMAZIONE
11. IMPIANTO ELETTRICO
12. TAVOLE PEZZI DI RICAMBIO
13. RAPPORTO DI INSTALLAZIONE -
VISITA PERIODICA - MANUTENZIONI
STRAORDINARIE E RIPARAZIONI
14. DATI DI IDENTIFICAZIONE DELLA
MACCHINA
0. GENERAL SAFETY PRECAUTIONS
1. SAFETY DEVICES
1.1 PADLOCKABLE MAIN SWITCH
1.2 DEADMAN DEVICE SYSTEM
1.3 MECHANICAL EMERGENCY STOP
1.4 CARRIAGE HEIGHT
SYNCHRONIZATION
1.5 EMERGENCY BLOCK
1.6 MANOEUVRES PERMITTED IN
EMERGENCY CONDITIONS
1.7 NUT WEAR STOP
1.8 ARM ANTI-ROTATION DEVICE
1.9 INDICATION OF OUTSTANDING RISKS
1.10 PICTOGRAMS ON LIFT
2. INTENDED USE
3. TECHNICAL DETAILS
3.1 PRE-INSTALLATION AND MOVEMENT
4. DESCRIPTION OF LIFT
4.1 MAIN TECHNICAL SPECIFICATIONS
4.2 LIFT CONTROLS
4.3 SUITABILITY FOR USE
5. CHECKING THE MINIMUM
REQUIREMENTS FOR THE PLACE OF
INSTALLATION
6 INSTALLATION
6.1 INSTALLATION REQUIREMENTS
6.2 INSTALLATION INSTRUCTIONS
6.3 INSTALLATION OF THE ELECTRIC
SYSTEM
6.4 VOLTAGE CHECK
6.5 CONNECTING UP TO THE MAINS
6.6 CONNECTIONS
6.7 FITTING THE REALIGNMENT CABLE
6.8 COMPLETION AND CHECK
6.9 FOOT GUARDS
6.10 DISMANTLING
7. INSTRUCTIONS FOR USING THE LIFT
7.1 IMPROPER USE OF THE LIFT
7.2 USE OF ACCESSORIES
7.3 STAFF TRAINING
7.4 IMPORTANT CHECKS TO BE MADE
7.5 DESCRIPTION AND FUNCTION OF
CONTROLS
8. TROUBLESHOOTING
9. MAINTENANCE
9.1 SLIDEWAYS
9.2 LUBRICATION TANKS
9.3 MAIN NUTS
9.4 BEARINGS
10. STORAGE
10.1 SCRAPPING
11. ELECTRICAL INSTALLATION
12. SPARE PARTS TABLES
13. INSTALLATION REPORT -
PERIODICAL VISIT - UNSCHEDULED
MAINTENANCE AND REPAIRING
14. MACHINE IDENTIFICATION DATA
0. ALLGEMEINE
SICHERHEITSVORSCHRIFTEN
1. SICHERHEITSEINRICHTUNGEN
1.1 VERRIEGELBARER HAUPTSCHALTER
1.2 TOTMANN-SYSTEM
1.3 MECHANISCHE NOT-AUS-
VORRICHTUNG
1.4 GLEICHLAUFREGELUNG DER
HUBWAGEN
1.5 NOT-AUS
1.6 BEI NOT-AUS ZUGELASSENE
MANÖVER
1.7 STOPP BEI
TRAGMUTTERABNUTZUNG
1.8 ARMDREHSPERRVORRICHTUNG
1.9 HINWEISE ZU DEN RESTRISIKEN
1.10 AUF DER HEBEBÜHNE VORHANDENE
GEFAHRENZEICHEN
2. BESTIMMUNGSGEMÄSSE
VERWENDUNG
3. TECHNISCHE DATEN
3.1 TRANSPORT UND VORINSTALLATION
4. BESCHREIBUNG DER HEBEBÜHNE
4.1 TECHNISCHE
HAUPTEIGENSCHAFTEN
4.2 STEUERUNGEN DER HEBEBÜHNE
4.3 BETRIEBSTÜCHTIGKEIT
5. KONTROLLE DER
MINDESTERFORDERNISSEN FÜR
DEN AUFSTELLUNGSORT
6 AUFSTELLUNG
6.1 INSTALLATIONSANFORDERUNGEN
6.2 INSTALLATIONSANWEISUNGEN
6.3 BEFESTIGUNG DES
SCHALTSCHRANKS
6.4 KONTROLLE DER SPANNUNG
6.5 NETZANSCHLUSS
6.6 ANSCHLÜSSE
6.7 MONTAGE DES
AUSRICHTUNGSDRAHTSEILS
6.8 KOMPLETTIERUNG UND KONTROLLE
6.9 FUSSABWEISER
6.10 DEMONTAGE
7. ANWEISUNGEN FÜR DIE
BEDIENUNG DER HEBEBÜHNE
7.1 UNSACHGEMÄSSE BEDIENUNG DER
HEBEBÜHNE
7.2 GEBRAUCH VON ZUBEHÖRTEILEN
7.3 SCHULUNG DES
BEDIENUNGSPERSONALS
7.4 VORSICHTSMASSNAHMEN
7.5 DIE STEUERUNGEN UND IHRE
FUNKTIONEN
8. BETRIEBSSTÖRUNGEN
9. WARTUNG
9.1 GLEITBAHNEN
9.2 SCHMIERBEHÄLTER
9.3 TRAGMUTTER
9.4 LAGER
10. EINLAGERUNG
10.1 VERSCHROTTUNG
11. ELEKTROANLAGE
12. ERSATZTEILELISTEN
13. INSTALLATIONSBERICHT -
PERIODISCHER KUNDENBESUCH -
AUSSERORDENTLICHE
WARTUNGEN UND REPARATUREN
14. KENNZEICHNUNGSDATEN DER
MASCHINE

5
0472-M002-6
INDEX
ÍNDICE
0. NORMES GENERALES DE SECURITE
1. DISPOSITIFS DE SECURITE
1.1 INTERRUPTEUR PRINCIPAL
VERROUILLABLE
1.2 SYSTÈME DE SÉCURITÉ “HOMME
MORT”
1.3 ARRÊT MÉCANIQUE D’URGENCE
1.4 SYNCHRONISME DE LEVAGE
1.5 ARRÊT D’URGENCE
1.6 QUOI FAIRE EN CAS D’ARRÊT DE
SECOURS
1.7 ARRÊT USURE ECROUS
1.8 DISPOSITIF DE PROTECTION
CONTRE LA ROTATION DES BRAS
1.9 RISQUES RÉSIDUELS
1.10 PICTOGRAMMES PRÉSENTS SUR
L’ÉLÉVATEUR
2. DESTINATION D’USAGE
3. CARACTERISTIQUES TECHNIQUES
3.1 DÉPLACEMENT ET PRÉ-
INSTALLATION
4. DESCRIPTION DU PONT ELEVATEUR
4.1 PRINCIPALES CARACTÉRISTIQUES
TECHNIQUES
4.2 COMMANDES DU PONT ÉLÉVATEUR
4.3 DISPOSITION POUR L'UTILISATION
5. VERIFICATION DES
CARACTERISTIQUES MINIMES
REQUISES POUR LA ZONE
D’INSTALLATION
6 INSTALLATION
6.1 CONDITIONS REQUISES POUR
L’INSTALLATION
6.2 INSTRUCTIONS POUR
L’INSTALLATION
6.3 MISE EN PLACE DE L’INSTALLATION
ÉLECTRIQUE
6.4 CONTRÔLE DE LA TENSION
6.5 CONNEXION AU RÉSEAU
6.6 CONNEXIONS
6.7 MONTAGE DU CÂBLE DE
RÉALIGNEMENT
6.8 COMPLÈTEMENT DE L’INSTALLATION
ET CONTRÔLE
6.9 GARDE-PIEDS
6.10 DÉMONTAGE
7. MODE D’EMPLOI DU PONT
ELEVATEUR
7.1 UTILISATION INCORRECTE DU PONT
ÉLÉVATEUR
7.2 UTILISATION D’ACCESSOIRES
7.3 FORMATION DU PERSONNEL
PRÉPOSÉ
7.4 PRÉCAUTIONS POUR L’EMPLOI
7.5 IDENTIFICATION ET FONCTION DES
COMMANDES
8. PANNES EVENTUELLES
9. ENTRETIEN
9.1 GLISSIÈRES
9.2 BACS DE GRAISSAGE
9.3 ECROUS PORTEURS
9.4 COUSSINETS
10. STOCKAGE
10.1 MISE À LA FERRAILLE
11. INSTALLATION ELECTRIQUE
12. PLANCHES DES PIECES DE
RECHANGE
13. RAPPORT D’INSTALLATION -
CONTROLE PERIODIQUE -
INTERVENTIONS D’ENTRETIEN
SPECIAL ET REPARATIONS
14. DONNÉES D’IDENTIFICATION DE LA
MACHINE
0. NORMAS DE SEGURIDAD
1. DISPOSITIVOS DE SEGURIDAD
1.1 INTERRUPTOR GENERAL BAJO
CANDADO
1.2 SISTEMA “HOMBRE MUERTO”
1.3 BLOQUEO MECÁNICO DE
EMERGENCIA
1.4 REAJUSTE DE LOS CARROS
1.5 BLOQUEO DE EMERGENCIA
1.6 MANIOBRAS PERMITIDAS EN
CONDICIONES DE EMERGENCIA
1.7 BLOQUEO DESGASTE TUERCAS
PORTANTES
1.8 DISPOSITIVO ANTIRROTACIÓN DE
LOS BRAZOS
1.9 RIESGOS RESIDUOS.
1.10 PICTOGRAMAS EN EL ELEVADOR
2. DESTINACIÓN DE USO
2.1 DATOS DE IDENTIFICACION DE LA
MAQUINA
3. DATOS TÉCNICOS
3.1 DESPLAZAMIENTO Y
PREINSTALACIÓN
4. DESCRIPCIÓN DEL ELEVADOR
4.1 CARACTERISTICAS TÉCNICAS
PRINCIPALES
4.2 MANDOS DEL ELEVADOR
4.3 APTITUD PARA EL EMPLEO
5. COMPROBACIÓN DE LA EXISTENCIA
DE LOS REQUISITOS MÍNIMOS
REQUERIDOS PARA EL SITIO DE LA
INSTALACIÓN
6 INSTALACIÓN
6.1 REQUISITOS PARA LA INSTALACIÓN
6.2 INSTR3ACIÓN DEL SISTEMA
ELÉCTRICO
6.3 INSTALACIÓN DEL SISTEMA
ELÉCTRICO
6.4 CONTROL DE TENSIÓN
6.5 ENLACE A LA RED
6.6 CONEXIONES
6.7 MONTAJE DEL CABLE DE
REALINEACIÓN
6.8 TERMINACIÓN DE LA INSTALACIÓN Y
CONTROL
6.9 SALVAPIÉS
6.10 DESMONTAJE
7. INSTRUCCIONES PARA EL USO DEL
ELEVADOR
7.1 USO IMPROPIO DEL ELEVADOR
7.2 USO DE ACCESORIOS
7.3 FORMACIÓN DEL PERSONAL
AUTORIZADO
7.4 PRECAUCIONES DURANTE EL USO
7.5 IDENTIFICACIÓN DE LOS MANDOS Y
SUS FUNCIONES
8. INCONVENIENTES
9. MANTENIMIENTO
9.1 GUÍAS DESLIZANTES
9.2 TANQUES DE LUBRICACIÓN
9.3 TORNILLOS PATRÓN PORTANTES
9.4 COJINETES
10. DESUSO
10.1 REDUCCIÓN A RESIDUOS
11. INSTALACIÓN ELÉCTRICA
12. TABLAS DE LAS PIEZAS DE
REPUESTO
13. RELACIÓN DE INSTALACIÓN -
CONTROL PERIÓDICO -
MANTENIMIENTO EXTRAORDINARIO
Y REPARACIONES
14. DATOS DE IDENTIFICACION DE LA
MAQUINA
COMPOSIZIONE DEL
MANUALE
78 pagine
(comprese le copertine)
COMPOSITION OF
MANUAL
78 pages
(including cover pages)
ZUSAMMENSETZUNG
DER ANLEITUNG
78 Seiten
(inkl. Deckblätter)
COMPOSITION DE LA
NOTICE
78 pages
(pages de la couverture
inclues
COMPOSICIÓN DEL
MANUALE
78 páginas
(incluidas las cubiertas)

60472-M002-6
0. NORME GENERALI DI SICUREZZA
L’uso del sollevatore è consentito solo a personale appositamente
addestrato e solo dopo aver letto e compreso il presente manuale;
l’operatore deve essere autorizzato da chi ricopre il ruolo di respon-
sabile dell’impianto.
Sono vietate manomissioni o modifiche al sollevatore e ai disposi-
tiovi di sicurezza; nel caso in cui si verifichi quanto sopra scritto il
costruttore si ritiene sollevato dai danni derivati.
Seguire inoltre le seguenti indicazioni:
- usare solo accessori e ricambi Ravaglioli;
- l’installazione deve essere fatta da personale autorizzato e quali-
ficato;
- controllare che durante la fase di salita e discesa non si verifichino
condizioni di pericolo; in tal caso arrestare immediatamente il sol-
levatore e rimuovere le cause di emergenza;
- i bracci devono essere posizionati sui punti predisposti del veico-
lo; prima della salita verificare la stabilità del veicolo; verificare du-
rante la fase di salita e discesa il punto di appoggio del veicolo;
- è vietato salire o sostare sugli organi di sollevamento;
- dopo il sollevamento posizionare l’interruttore sullo “0”;
- prima di sollevare verificare con l’adesivo “diagramma di carico”
che il carico sia corretto.
0
0. GENERAL SAFETY PRECAUTIONS
The lift should only be used by properly trained personnel and only
after reading and understanding this manual.The operator must be
authorised by the person in charge of the plant.
Tampering with or making changes to the lift and safety devices is
forbidden. Failure to comply will result in the manufacturer being
released from all liability for any resulting damages.
Also follow these instructions:
- only use Ravaglioli accessories and spares;
- installation must be performed by authorised and professional
personnel;
- make sure no hazardous situations occur during up or down mo-
vement of the lift. If they do, stop the lift immediately and remedy
the causes of the emergency;
- the arms must be positioned at the vehicle points provided. Befo-
re lifting, check vehicle stability. During up or down movement, che-
ck the vehicle load bearing point;
- standing on the lifting mechanisms is forbidden;
- after lifting, position the switch on “0”;
- before lifting, check the load is correct by means of the “load dia-
gram” adhesive.
0. NORMES GENERALES DE SECURITÈ
Le pont élévateur ne peut être utilisé que par un personnel ayant
suivi une formation appropriée et ayant lu et compris le contenu de
la présente notice; l’opérateur doit être autorisé par la personne
responsable de l’installation.
Il est strictement interdit de manipuler ou de modifier l’élévateur et
les dispositifs de sécurité; toute dérogation à ces instructions décli-
ne le fabricant de toute responsabilité.
Respecter entre autres les instructions suivantes:
- n’utiliser que des accessoires et des pièces de rechange Rava-
glioli;
- l’installation doit être prise en charge par un personnel autorisé et
qualifié;
- contrôler l’absence de toute condition de danger pendant les ma-
noeuvres de montée et de descente; en cas de danger, arrêter
immédiatement l’élévateur et éliminer les causes à l’origine de la
condition d’urgence;
- les bras doivent être positionnés aux points prévus par le fabricant
du véhicule: vérifier la stabilité du véhicule avant d’entreprendre la
manoeuvre de levage;pendant les phases de montée et de descen-
te, vérifier le point d’appui du véhicule;
- Il est strictement interdit de monter ou de s’arrêter sur les organes
de levage;
- une fois le levage terminé, positionner l’interrupteur sur le “0”;
- avant d’effectuer le levage, contrôler à l'aide du “diagramme de
chargement” que le chargement soit correct.
0. NORMAS GENERALES DE SEGURIDAD
El uso del elevador sólo está permitido a personal capacitado a
propósito y sólo después de haber leído y comprendido el presente
manual;eloperador tieneque estarautorizado por quien desempeña
el cargo de responsable de la instalación.
Están prohibidas las alteraciones o modificaciones del elevador y
de los dispositivos de seguridad; en caso de que se verifique lo
descrito anteriormente, se considera al constructor no responsable
de los daños derivados.
Además, hay que seguir las siguientes indicaciones:
- usar únicamente accesorios y repuestos Ravaglioli;
- la instalación tiene que ser realizada única y exclusivamente por
personal autorizado y cualificado.
- controlar que durante la fase de subida y bajada no se verifiquen
condiciones de peligro: de ser así, detener la máquina y eliminar
las causas de emergencia;
- los brazos tienen que estar colocados en los puntos predispuestos
en el vehículo; antes de la subida, comprobar la estabilidad del
vehículo, comprobar durante la fase de subida y bajada el punto de
apoyo del vehículo;
- Está terminantemente prohibido subirse o pararse en los órganos
de elevación.
- después de la elevación colocar el interruptor en “O”
- antes de la elevación, comprobar con el adhesivo “diagrama de
carga” que la carga esté correcta.
0. ALLGEMEINE SICHERHEITSVORSCHRIFTEN
Die Hebebühne darf ausschliesslich von geschultem Fachpersonal
bedient werden und erst nachdem die Bedienungsanleitung aufme-
rksam gelesen und verstanden worden ist. Der Bediener muss zur
Bedienung der Hebebühne von der Person autorisiert werden, die
die Verantwortung für die Anlage trägt.
Unbefugtes Betätigen und Änderungen an der Hebebühne sowie
an den Sicherheitseinrichtungen sind verboten. Bei Verstoss gegen
diese Vorschriften lehnt der Hersteller jede Verantwortung für die
daraus entstehenden Schäden ab.
Darüber hinaus sind folgende Verhaltensmassregeln einzuhalten:
- nur Ravaglioli Zubehöre und Ersatzteile verwenden;
- die Hebebühne ist durch autorisiertes Fachpersonal aufzustellen;
- sicherstellen, dass beim Hoch- und Herunterfahren der Hebebüh-
ne keine gefährliche Situationen entstehen; ggf. die Hebebühne
sofort anhalten und die Gefährdungen beseitigen;
-die Arme sindauf diePunkte zupositionieren, dieauf demFahrzeug
vorgesehen sind;vor dem Hublauf die Stabilität des Fahrzeugs kon-
trollieren; während des Hoch- und Herunterfahrens den Aufnahme-
punkt des Fahrzeugs kontrollieren;
- Es ist verboten, auf die Hubelemente zu steigen oder sich auf
diesen aufzuhalten.
- nach der Hochfahrt den Schalter auf “0” setzen;
- vor dem Anheben des Fahrzeugs durch Einsichtnahme des Kle-
beschildes “Lastschema” sicherstellen, dass die Last vorschrift-
sgemäss ist.

7
0472-M002-6
PAGINA LASCIATA INTENZIONALMENTE BIANCA
PAGE INTENTIONELLY LEFT BLANK
ABSICHTLICH LEER GELASSENE SEITE
PAGE INTENTIONELLEMENT VIDE
PAGINA VACÍA INTENCIONADAMENTE

80472-M002-6
desactivación de la sonda térmica del motor; el rearme automático
de la sonda se verifica después de 3 minutos aproximadamente.
1.4 Reajuste de los carros
Cualquier uso indebido o modificación de la máquina
que no hayan sido autorizadas por el fabricante lo eximen
de los posibles daños que puedan derivar o estar rela-
cionados con los actos mencionados.
Quitaro usar indebidamentelos dispositivos deseguridad
comporta una violación de las Normas Europeas de Se-
guridad.
Cada vez que se produce una diferencia en altura de los carros igual
a 18 mm, el dispositivo de control se activa automáticamente, con
el fin de reestablecer la nivelación correcta.
le déclenchement automatique de la sonde thermique du moteur.Le
rétablissement de la sonde se fait automatiquement après trois mi-
nutes env.
1.4 Synchronisme de levage
La responsabilité du fabricant ne peut être mise en cau-
se pour les dommages dérivant de toute altération ou
modificationde l’équipement nonautorisée préalablement
par le fabricant.
La suppression ou l’altération des dispositifs de sécurité
comporte une violation des Normes Européennes en
matière de sécurité.
Lorsque la différence de niveau entre les deux chariots atteint 18
mm, le contrôleur rétablit l’alignement correct automatiquement.
das Abschalten des Motorwärmefühlers zur Folge haben. Es muss
dann das automatische Wiedereinschalten desselben (nach ca. 3 Mi-
nuten) abgewartet werden.
1.4 Gleichlaufregelung der Hubwagen
Alle eigenmächtigen Eingriffe oder Modifizierungen an
Einrichtungen, die nicht zuvor vom Hersteller autorisiert
wurden, entheben diesen von der Haftungspflicht für da-
durch verursachte Schäden.
Die Entfernung oder der Umbau der Sicherheitseinrichtungen stellt
eine Verletzung der Europäischen Sicherheitsnormen dar.
Erreichtder Höhenunterschied derHubwagen18 cm greiftautomatisch
die Überwachungsvorrichtung ein und stellt den Gleichlauf wieder
her.
probe might be disabled. This is automatically reset after about 3
minutes.
1.4 Carriage height synchronization
Any unauthorised modifications or tampering with the equi-
pment release the manufacturer from any liability for dama-
ges caused by or related to the above mentioned acts.
Removal of or tampering with safety devices constitutes
an infringement of European Safety Regulations.
Should the difference in level of the two carriages exceed 18 mm,
the control device automatically resets the correct alignment.
1. DISPOSITIVI DI SICUREZZA
1.1 Interruttore generale lucchettabile
1.2 Sistema a uomo presente
Il ponte è dotato di un sistema operativo del tipo "uomo presente":
le operazioni di salita o di discesa, sono immediatamente interrotte
al rilascio dell'interruttore-invertitore di comando.
1.3 Blocco meccanico d'emergenza
Il ponte è dotato di arresti meccanici che agiscono in caso di anomalie
del finecorsa, al termine della corsa di salita o di discesa.
Intali situazionicomandarea scattila manovraopposta all’operazione
precedente per una corsa di 5-10 cm.
Controllare il finecorsa interessato, ed eventualmente sostituirlo.
N.B. Oltre al blocco meccanico di cui sopra puó verificarsi il disin-
serimento della sonda termica del motore; il riarmo automatico di
quest’ultima avverrà dopo circa 3 minuti.
1.4 Riallineamento carrelli
Ogni manomissione o modifica dell'apparecchiatura non
preventivamente autorizzate dal costruttore sollevano
quest'ultimo da danni derivati o riferibili agli atti suddet-
ti.
La rimozione o manomissione dei dispositivi di sicurez-
za comporta una violazione delle Norme Europee sulla
sicurezza.
Quando la differenza di altezza tra i due carrelli raggiunge i 18mm,
il dispositivo di controllo interviene automaticamente per ripristinare
il corretto allineamento.
1
1. SAFETY DEVICES
1.1 Padlockable main switch
1.2 Deadman device
The lift is equipped with a “deadman” type operative system so that
up or down movement is immediately stopped when the control
reverser-switch is released.
1.3 Mechanical emergency stop
The lift is fitted with mechanical stops that trigger when the limit
switch sends warning signals, at the end of an up or down run. In
these situations, jog operate the movement opposite to the previous
movement for a distance of 5-10 cm.
Check the relative limit switch and replace if necessary.
N.B. Besides the mechanical stop described above, the motor heat
1. SICHERHEITSEINRICHTUNGEN
1.1 Verriegelbarer Hauptschalter
1.2 Totmann-System
Die Hebebühne ist mit dem “Totmann”-Betriebssystem ausgerüstet.
Wird die Schalttaste losgelassen, werden die Hub- und Absenkbewe-
gungen unverzüglich unterbrochen.
1.3 Mechanische Not-Aus-Vorrichtung
Sollte ein Endschalter am Ende der Aufwärts- bzw. Abwärtsbewegung
nicht funktionieren, wird die Hebebühne über ein mechanisches Sperr-
system abgestoppt.
Unter diesen Umständen die Hebebühne im umgekehrter Richtung ca.
5 - 10 cm stossweise zurückfahren.
Den Endschalter prüfen und ggf. auswechseln.
Hinweis: Ausser der mechanischen Sperre kann die obige Situation
1. DISPOSITIFS DE SECURITE
1.1 Interrupteur principal verrouillable
1.2 Système (de sécurité "d'homme-mort")
Le pont élévateur est équipé d’un système (dit “d’homme mort”): les opéra-
tions de montée ou de descente commandées sont immédiatement inter-
rompues lors du relâchement du poussoir.
1.3 Arrêt d'urgence (mécanique)
Le pont est équipé de butées mécaniques agissant à la fin de la course
de levée ou de descente, en cas de mauvais fonctionnement des fins de
course. Dans ce cas, commander par à-coups la manoeuvre opposée à
l’opération précédente pour une course de 5-10 cm. Contrôler le fin de
course en question et le remplacer au besoin.
N.B. En sus du blocage mécanique ci-dessus il pourrait se produire
1. DISPOSITIVOS DE SEGURIDAD
1.1 Interruptor general bajo candado
1.2 Sistema “hombre muerto”
El elevador tiene un sistema de tipo “hombre muerto”, las operacio-
nes de subida o descenso son interrumpidas de immediato al soltar
el interruptor-invertidor de mando.
1.3 Bloqueo mecánico de emergencia
El elevador está dotado de topes mecánicos que actúan en caso de
anomalías del fin de carrera, al final del recorrido de subida o de
descenso.
En esos casos, mandar a intervalos la maniobra opuesta a la ope-
ración anterior durante un recorrido de 5 - 10 cms.
Regular o sustituir el final de carrera correspondiente.
NOTA: Además del tope mecánico, se puede también verificar la

9
0472-M002-6
1.5 Bloqueo de emergencia
Este tipo de bloqueo se activa en caso de:
- desalineación de los carros superior a 35 mm;
- bloqueo de los motores;
- ruptura del cablecito de alineación.
1.6 Maniobras permitidas en condiciones de emergencia
- Cuando el elevador se encuentra en condiciones de emergencia
(ver párrafo anterior) ninguna maniobra de subida o bajada está
permitida por medio de los pulsadores. Para reestablecer el funcio-
namiento del elevador, consultar con el Servicio Post-Venta.
- Si fuera necesario remover el vehículo del elevador, se pueden
bajar los carros activando manualmente las poleas.
1.7 Bloqueo desgaste tuercas portantes
Insistiendo en el uso del elevador más allá del límite indicado en el
párrafo 9.3, se produce el desgaste total y la parada mecánica de
la tuerca. La activación de este dispositivo permite la bajada de la
carga, pero impide la elevación más allá de los 30 cm desde el
suelo.
1.8 Dispositivo antirrotación de los brazos
El dispositivo bloquea automáticamente la rotación de los brazos
en el momento en que comienza la carrera de subida.
1.5 Arrêt d’urgence
Ce type d’arrêt intervient lorsque:
- le désalignement des chariots est supérieur à 35 mm;
- les moteurs s’arrêtent;
- le câble d’alignement se casse.
1.6 Quoi faire en cas d’arrêt de secours
- Lorsque le pont-élévateur est dans l’arrêt de secours (voir par.
précédent), on ne peut pas commander par les boutons-poussoirs
ni la montée ni la descente. Pour rétablir le fonctionnement, il faut
s’adresser au Service Après-Vente.
- Pour descendre le véhicule du pont, baisser les chariots en action-
nant les poulies manuellement.
1.7 Arrêt usure ecrous
Si le pont élévateur continue à travailler au délà de la limite indiquée
au par. 9.3, on provoquera l’actionnement de l’arrêt de sécurité
usure écrou.
L’actionnement du dispositif permet la descente de la charge mais
après le pont sera arrêté à 30 cm env. du sol.
1.8 Dispositif de protection contre la rotation des bras
Le dispositif bloque la rotation des bras automatiquement dès que
l’élévateur commence sa course de montée.
1.7 Nut wear stop
If the lift is operated even when the limit marks are aligned (see par.
9.3), the safety system becomes operative.This intervention allows
to move down the charge but, afterwards, the carriage lifting will be
stopped 30 cm from the floor.
1.8 Arm anti-rotation device
This device automatically stops arm rotation as soon as elevation
starts.
1.5 Emergency block
This type of block occurs in the case of:
- the carriages more than 35 mm out of alignment;
- motor block
- breakage of alignment cable.
1.6 Manoeuvres permitted in emergency conditions
- When the lift is in the emergency state (see previous paragraph),
no operation is allowed by means of the “lowering” or “lifting” push
buttons. To reset the operation mode, apply to our After Sales Ser-
vice.
- To remove the car from the lift, turn the pulleys by hand.
1.5 Not-Aus
Not-Aus-Abschaltung bei:
- Höhenunterschied zwischen den beiden Hubwagen über 35 mm;
- Motorenstopp;
- Bruch des Ausrichtungsdrahtseils.
1.6 Bei Not-Aus zugelassene Manöver
- Bei Not-Aus der Hebebühne (siehe obiger Abschnitt) darf diese
über die Tasten weder hoch- noch heruntergefahren werden. Zur
Wiederherstellung des Betriebs den Kundendienst zu Rate ziehen.
- Ist das Fahrzeug auf den Boden zu bringen, die Hubwagen manuell
über die Riemenscheiben herunterfahren.
1.7 Stopp bei Tragmutterabnutzung
Wird die Hebebühne über die in Abschitt 9.3 angegebene Grenze
hinaus benutzt, greift die Tragmutterabnutzungs-Vorrichtung ein.
Der Eingriff dieser Vorrichtung lässt die Last herunterfahren, be-
grenzt aber das Hochfahren auf eine Höhe von 30 cm vom Fussbo-
den.
1.8 Armdrehsperrvorrichtung
Diese Vorrichtung blockiert automatisch die Armdrehung, sobald
die Hebebühne hochfährt.
1.5 Blocco di emergenza
Questo tipo di blocco interviene in caso di:
- disallineamento dei carrelli superiore a 35 mm;
- blocco dei motori
- rottura del cavetto di allineamento.
1.6 Manovre permesse in condizioni di emergenza
- Quando il sollevatore si trova in condizione di emergenza (vedi
paragrafo precedente) non è consentita nessuna manovra di salita
o discesa mediante i comandi; per il ripristino del funzionamento
contattare il Servizio Assistenza
- Se occorresse togliere il veicolo dal ponte è possibile far scendere
i carrelli azionando manualmente le pulegge.
1.7 Arresto usura chiocciole
Utilizzando il sollevatore oltre il limite indicato al par. 9.3 si avrà
l’intervento dell’arresto usura chiocciola.
L’intervento del dispositivo consente la discesa del carico ma impe-
disce il sollevamento oltre i 30 cm da terra.
1.8 Dispositivo antirotazione dei bracci
Il dispositivo blocca automaticamente la rotazione dei bracci appena
inizia la corsa di salita.
1

10 0472-M002-6
1
2
Ravaglioli s.p.a.
40037 - PONTECCHIO MARCONI/ITALIA
TEL. [phone] - TELEX 510697 RAV I
P.O.B. 1690 - 40100 BOLOGNA/ITALIA
FAX + 39 (0517 846349)
MODEL
VEICHLES LIFT
VEICHLES LIFT
SERIAL N°YEAR
MODEL
SERIAL N. YEAR
CAPACITY KG
1
1
2
3
4
4
5
6
6
TARGHETTA PORTATA 2700 Kg
TARGHETTA PORTATA 3200 Kg
TARGA MATRICOLA
TARGHETTA PERICOLO
TARGHETTA RIPARTIZIONE CARICO 2700 Kg
TARGHETTA RIPARTIZIONE CARICO 3200 Kg
TARGHETTA ISTRUZIONI
TARGHETTA 400V 50Hz 3Ph
TARGHETTA 380V 60Hz 3Ph
PLATE
PLATE
PLATE
PLATE
PLATE
PLATE
PLATE
PLATE
PLATE
999912820
999912060
99990758
999918610
999918080
999909850
999912380
999912520
400
3
6
5
4
PORTATA
MAX
1

11
0472-M002-6
1
1.9 Indicazioni dei rischi residui
IL NOSTRO SOLLEVATORE È STATO REALIZZATO APPLICANDO SEVERE NORME PER LA RISPONDENZA AI REQUISITI RICHIA-
MATI DALLE DIRETTIVE PERTINENTI.
L'ANALISI DEI RISCHI È STATA EFFETTUATA ACCURATAMENTE ED I PERICOLI SONO STATI, PER QUANTO POSSIBILE, ELIMI-
NATI.
EVENTUALI RISCHI RESIDUI SONO EVIDENZIATI NEL PRESENTE MANUALE E SULLA MACCHINA MEDIANTE PITTOGRAMMI DI
ATTENZIONE.
1.10 Pittogrammi presenti sul sollevatore
VEDI FIGURA.
NEL CASO CHE QUESTI PITTOGRAMMI SI DANNEGGINO È NECESSARIO SOSTITUIRLI RICHIEDENDOLI ALLA RAVAGLIOLI.
1.9 Indication of outstanding risks
OUR LIFT HAS BEEN MANUFACTURED ACCORDING TO THE MOST STRINGENT STANDARDS REQUIRED BY APPLICABLE DI-
RECTIVES.
RISK ANALYSIS HAS BEEN CAREFULLY MADE AND ALL HAZARDS HAVE, AS FAR AS POSSIBLE, BEEN ELIMINATED. ANY OUT-
STANDING RISKS ARE EVIDENCED IN THIS MANUAL AND ON THE MACHINE BY PICTOGRAMS.
1.10 Pictograms on lift
SEE FIG.
IN THE EVENT OF THESE PICTOGRAMS BEING DAMAGED, THEY MUST BE REPLACED BY NEW ONES AVAILABLE FROM RA-
VAGLIOLI.
1.9 Informations sur les risques résiduels
L’ÉLÉVATEUR OBJET DE LA PRÉSENTE NOTICE A ÉTÉ FABRIQUÉ DANS LE RESPECT DE NORMES SÉVÈRES POUR RÉPONDRE
AUX QUALITÉS REQUISES PAR LES DIRECTIVES RÉGISSANT CES APPAREILS.
UNE ANALYSE ATTENTIVE DES RISQUES A ÉTÉ RÉALISÉE ET LES DANGERS ONT ÉTÉ ÉLIMINÉS DANS LA MESURE DU POS-
SIBLE.
LES RISQUES RÉSIDUELS ÉVENTUELS ONT ÉTÉ SIGNALÉS DANS LA PRÉSENTE NOTICE ET SUR LA MACHINE AU MOYEN DE
PICTOGRAMMES.
1.10 Pictogrammes présents sur l’élévateur
VOIR FIGURE
LES PICTOGRAMMES ENDOMMAGÉS DOIVENT ÊTRE REMPLACÉS. S’ADRESSER DIRECTEMENT À LA SOCIÉTÉ RAVAGLIOLI.
1.9 Indicaciones de los riesgos residuos
NUESTRO ELEVADOR SE HA CONSTRUIDO APLICANDO NORMAS SEVERAS PARA RESPONDER A LOS REQUISITOS EXIGIDOS
POR LAS NORMATIVAS PERTINENTES.
EL ANÁLISIS DE LOS RIESGOS SE EFECTÚO CON EL MÁXIMO CUIDADO Y LOS PELIGROS FUERON, EN LO QUE FUE POSIBLE,
ELIMINADOS.
EVENTUALES RIESGOS RESIDUOS SE EVIDENCIAN EN EL PRESENTE MANUALY EN LA MÁQUINA MEDIANTE PICTOGRAMAS
DE CUIDADO.
1.10 Pictogramas en el elevador
VER FIG.
EN EL CASO DE QUE ESTOS PICTOGRAMAS SE ESTROPEEN, ES NECESARIO SUSTITUIRLOS, SOLICITÁNDOLOS A LA EM-
PRESA RAVAGLIOLI
1.9 Hinweise zu den Restrisiken
BEI DER ENTWICKLUNG UNSERER HEBEBÜHNE WURDEN STRENGE NORMEN ZUR ÜBEREINSTIMMUNG MIT DEN IN DEN
EINSCHLÄGIGEN RICHTLINIEN VORGESCHRIEBENEN ANFORDERUNGEN ANGEWANDT.
DIE ANALYSE DER RISIKEN WURDE MIT GRÖSSTER SORGFALT AUSGEFÜHRT UND DIE GEFÄHRDUNGEN WURDEN, SOWEIT
MÖGLICH, BESEITIGT.
EVENTUELLE RESTRISIKEN WERDEN IN DIESER BEDIENUNGSANLEITUNG UND AUF DEN GEFAHRENZEICHEN AUF DER AU-
SRÜSTUNG ANGEZEIGT.
1.10 Auf der Hebebühne vorhandene Gefahrenzeichen
SIEHE ABB.
EVTL. BESCHÄDIGTE GEFAHRENZEICHEN SIND BEI DER RAVAGLIOLI S.P.A. ANZUFORDERN UND ZU ERSETZEN.

12 0472-M002-6
2700 Kg
3200 Kg
KPX 336
KPX 337
2
KPX 336 KPX 337
P1 P2 P1
P2
18610
EN1493-2010
2350
2500
2700
105016501000
1000
1500
900
900
1350
800
Q=P1+P2
kg
P2
kg
P1
kg
C
mm
RIPARTIZIONE DEL CARICO
LOAD DISTRIBUTION
GEWICHT VERTEILUNG
REPARTITION DE CHARGE
REPARTICION DE LA CARGA
P2(P1)
P1(P2)
Q
C
2100
850
1250
700
18080
EN1493-2010
3000
3100
3200
128019201000
1240
1860
900
1200
1800
800
Q=P1+P2
kg
P2
kg
P1
kg
C
mm
RIPARTIZIONE DEL CARICO
LOAD DISTRIBUTION
GEWICHT VERTEILUNG
REPARTITION DE CHARGE
REPARTICION DE LA CARGA
P2(P1)
P1(P2)
Q
C
2900
1160
1740
700
Min. 1000 mm
P1 (P2)
P2 (P1)

13
0472-M002-6
2. DESTINAZIONE D’USO
Il prodotto è destinato al sollevamento di autoveicoli; la portata è
quella indicata nella targhetta matricola.
E’ consentito il sollevamento di autoveicoli rispondenti ai seguenti
requisiti:
- peso non superiore alla portata del sollevatore
- ripartizione del carico sui punti di appoggio (reversibile)
• 2 —
5: 3
—
5(reversibile) VEDI TABELLA pag. 12
- distanza minima dei punti di sollevamento (carreggiata): mm.1000
Per valori di distanza inferiori, la portata del sollevatore viene ridotta.
2
Pertanto in questi casi o per altri non contemplati nel presente ma-
nuale, sarà opportuno contattare il costruttore.
- l’uso del sollevatore è consentito esclusivamente all’interno di lo-
cali chiusi, ove non sussistano pericoli di esplosione o incendio.
- il sollevatore non è idoneo ad un utilizzo che preveda il lavaggio dei
veicoli.
2. INTENDED USE
The product is designed for lifting vehicles.The capacity is indicated
on the serial number plate.
Vehicles having the following characteristics may be lifted:
- weight not exceeding lift capacity
- distribution of the load on pickup points (reversible)
• 2 —
5: 3
—
5(reversible) SEE TABLE page 12
- minimum distance of pickup points (track): 1000 mm
For lower distance values, the lift capacity will be reduced. In this
case or in other cases not covered by this manual, the manufacturer
should be contacted.
- The lift may only be used in enclosed areas where there is no
danger of explosion or fire.
- The lift is not suitable for use where vehicle washing is contempla-
ted.
2. BESTIMMUNGSGEMÄSSE VERWENDUNG
Das Produkt ist zum Heben von Fahrzeugen vorgesehen. Die ent-
sprechende Tragfähigkeit ist auf dem Seriennummernschild ange-
geben.
Gestattet wird das Heben von Fahrzeugen, die den folgenden An-
forderungen entsprechen:
- Gewicht, das die Tragfähigkeit der Hebebühne nicht überschrei-
tet.
- Lastverteilung auf den Auflagepunkten (umkehrbar)
• 2 —
5: 3
—
5(umkehrbar) SIEHE TABELLE Seite 12
- Mindestabstand der Hebepunkte (Spurweite): 1000 mm
Bei geringerem Abstand wird die Tragfähigkeit der Hebebühne re-
duziert. In solchen und anderen, nicht von dieser Anleitung vorge-
sehenen Fällen den Hersteller zu Rate ziehen.
- Die Hebebühne darf ausschliesslich in geschlossenen Räumen,
wo weder Explosions- noch Brandgefahr besteht, gefahren wer-
den.
- Die Hebebühne ist nicht zum Waschen von Fahrzeugen geeignet.
2. DESTINATION D’USAGE
Le pont élévateur est destiné au levage de véhicules; la portée est
celle indiquée sur la plaque matricule.
Il ne peut être utilisé que pour le levage de véhicules répondant aux
caractéristiques suivantes:
- le poids ne doit pas dépasser la portée du pont élévateur,
- répartition de la charge sur les points d’appui (réversible)
• 2 —
5: 3
—
5(réversible) VOIR TABLEAU page 12
- distance minimale entre les points de levage (voie): 1000 mm.
Pour des valeurs de distance inférieures, la portée du pont élévateur
est réduite. Dans ce cas ou d’autres qui ne sont pas prévus dans la
présente notice, il sera opportun de prendre contact avec le fabri-
cant.
- le pont élévateur ne peut être utilisé qu’à l’intérieur de locaux fermés,
à l’abri de tout risque d’explosion ou d’incendie.
- le pont élévateur ne peut être utilisé pour laver les véhicules.
2. DESTINACIÓN DE USO
El producto está destinado a la elevación de autovehículos; la capa-
cidad está indicada en la placa de matrícula.
Está permitida la elevación de autovehículos que respondan a las
siguientes características:
- peso no superior a la capacidad del elevador
- repartición de la carga en los puntos de apoyo (reversible)
• 2 —
5: 3
—
5(reversible) VEASE LA TABLA en la pág. 12
- distancia mínima de los puntos de elevación (carril): 1000 mm.
Para valores de distancia inferiores, la capacidad del elevador se
reduce. Por tanto, en esos casos y para otros no contemplados en
el presente manual, será conveniente ponerse en contacto con el
fabricante.
- El uso del elevador está permitido exclusivamente en el interior de
locales cerrados, en los que no exista peligro de explosión o incen-
dio.
- El elevador no es adecuado para usos que prevean el lavado de
vehículos.

14 0472-M002-6

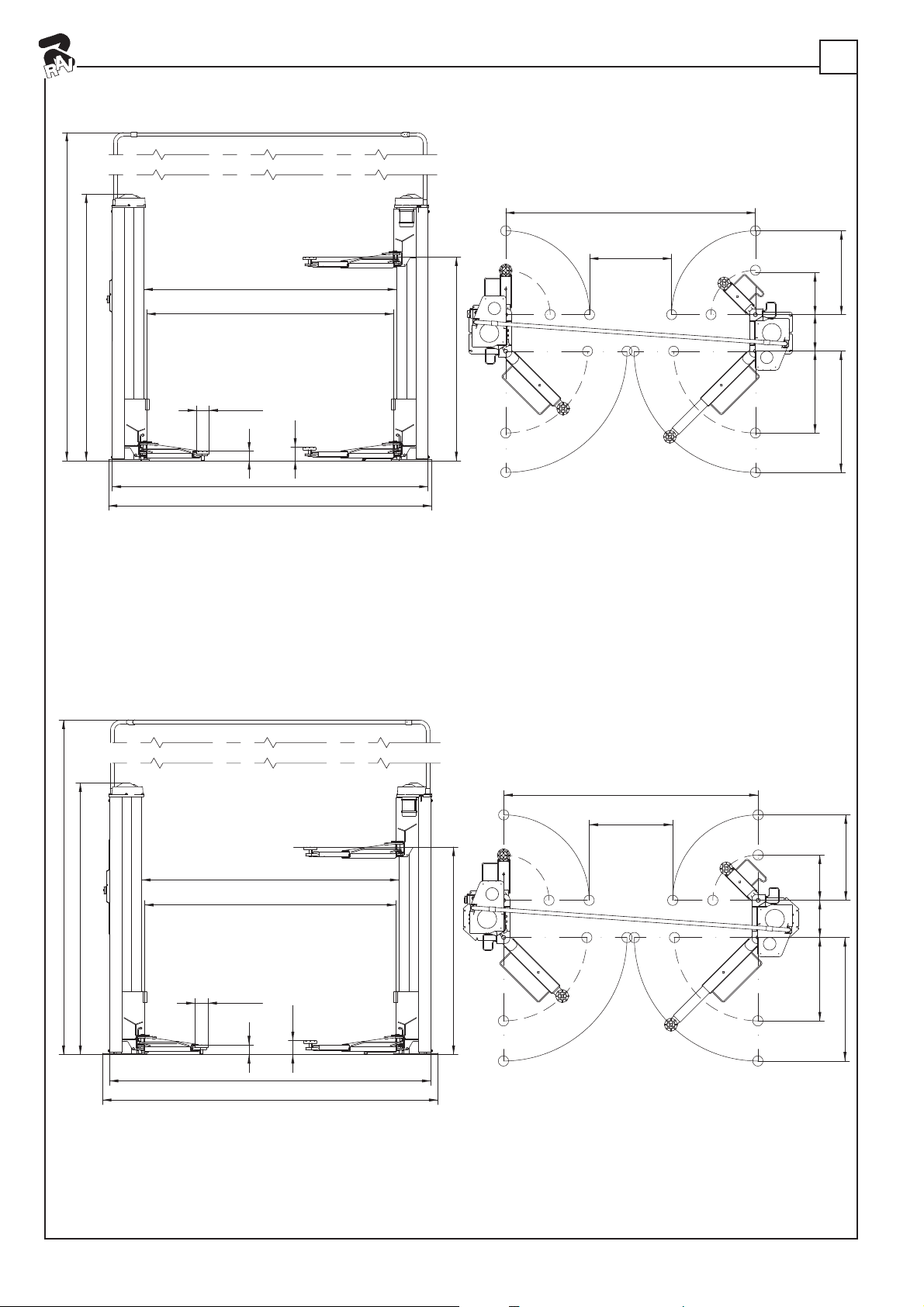

KPX336W
KPX337W
3
3125
3868
2640
2500
Ø124
2020
1200
2442
3200
135
95
812
2472
362 415810
830
3125
3870
2642
2500
Ø124
2020
1200
2442
3260
135
95
812
2472
362 440810
830

15
0472-M002-6
3
3. DATI TECNICI KPX337W
Portata 3200 kg
Motore trifase 230/400 V - 50 Hz - 2.2 kW
Peso 1060kg
Rumorosità ≤70 dB (A)
3.TECHNICAL DETAILS KPX337W
Capacity 3200 kg
Three-phase motor 230/400 V - 50 Hz - 2.2 kW
Weight 1060kg
Noise level ≤70 dB (A)
3.TECHNISCHE DATEN KPX337W
Tragkraft 3200 kg
Dreiphasenmotor 230/400 V - 50 Hz - 2.2 kW
Gewicht 1060kg
Geräuschpegel ≤70 dB (A)
3. DONNEES TECHNIQUES KPX337W
Portée 3200 kg
Moeurs triphasés 230/400 V - 50 Hz - 2.2 kW
Poids 1060kg
Niveau de bruit ≤70 dB (A)
3. DATOS TÉCNICOS KPX337W
Capacidad 3200 kg
Motor Trifásico 230/400 V - 50 Hz - 2.2 kW
Peso 1060kg
Nivel de ruido ≤70 dB (A)
3. DATI TECNICI KPX336W
Portata 2700 kg
Motore trifase 230/400 V - 50 Hz - 2.2 kW
Peso 1040kg
Rumorosità ≤70 dB (A)
3.TECHNICAL DETAILS KPX336W
Capacity 2700 kg
Three-phase motor 230/400 V - 50 Hz - 2.2 kW
Weight 1040kg
Noise level ≤70 dB (A)
3.TECHNISCHE DATEN KPX336W
Tragkraft 2700 kg
Dreiphasenmotor 230/400 V - 50 Hz - 2.2 kW
Gewicht 1040kg
Geräuschpegel ≤70 dB (A)
3. DONNEES TECHNIQUES KPX336W
Portée 2700 kg
Moteurs triphasés 230/400 V - 50 Hz - 2.2 kW
Poids 1040kg
Niveau de bruit ≤70 dB (A)
3. DATOS TÉCNICOS KPX336W
Capacidad 2700 kg
Motor Trifásico 230/400 V - 50 Hz - 2.2 kW
Peso 1040kg
Nivel de ruido ≤70 dB (A)

16 0472-M002-6

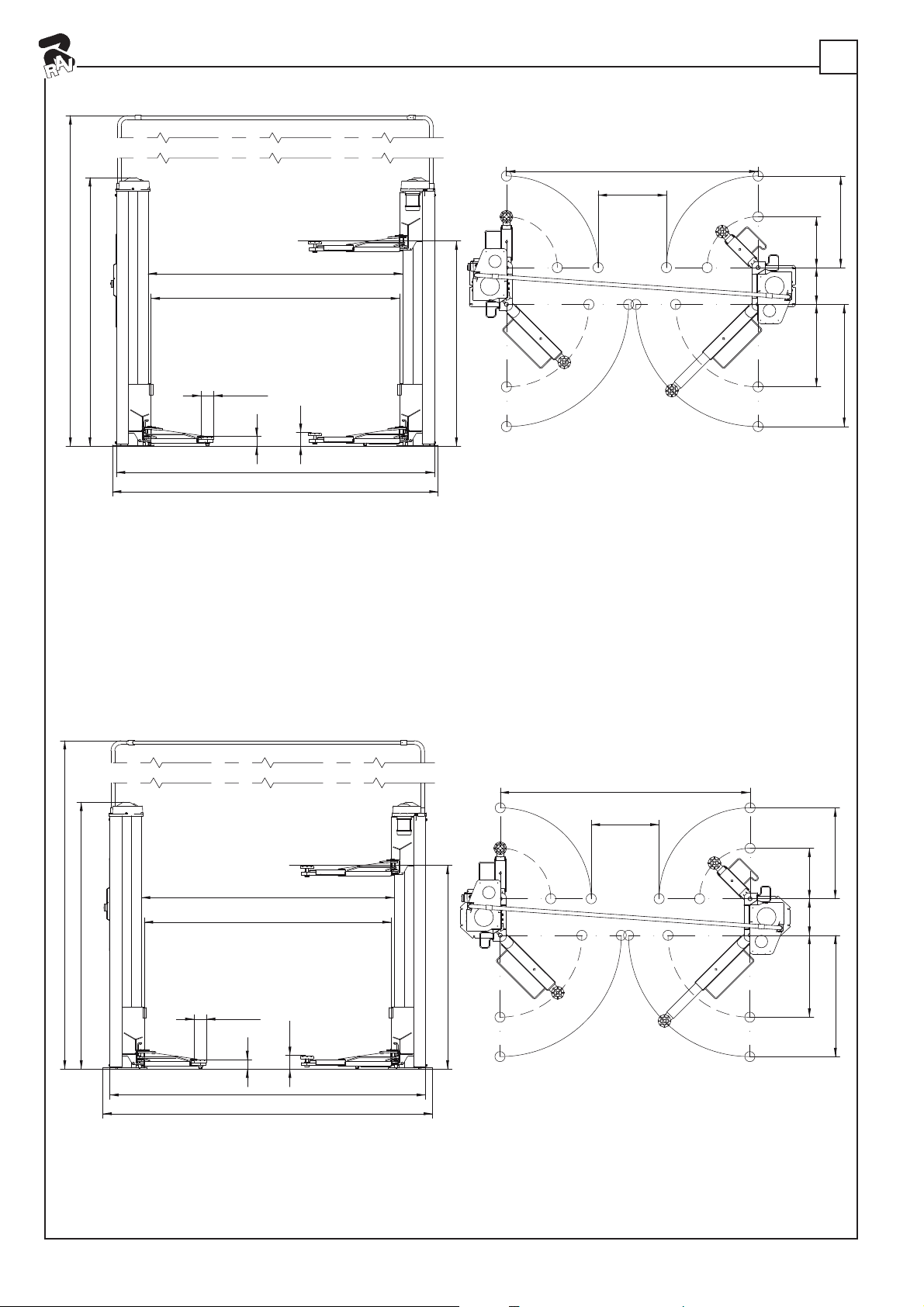

KPX336LW
KPX337LW
3
3275
2650
Ø124
1200
2592
3350
810
362
500
900
822
2622
95
135
2015
2640
3870
1200
822
2622
362
900
810
95
135
3870
2640
2650
2592
3275
3350
500
Ø124
2015

17
0472-M002-6
3
3. DATI TECNICI KPX337LW
Portata 3200 kg
Motore trifase 230/400 V - 50 Hz - 2.2 kW
Peso 1060kg
Rumorosità ≤70 dB (A)
3.TECHNICAL DETAILS KPX337LW
Capacity 3200 kg
Three-phase motor 230/400 V - 50 Hz - 2.2 kW
Weight 1060kg
Noise level ≤70 dB (A)
3.TECHNISCHE DATEN KPX337LW
Tragkraft 3200 kg
Dreiphasenmotor 230/400 V - 50 Hz - 2.2 kW
Gewicht 1060kg
Geräuschpegel ≤70 dB (A)
3. DONNEES TECHNIQUES KPX337LW
Portée 3200 kg
Moeurs triphasés 230/400 V - 50 Hz - 2.2 kW
Poids 1060kg
Niveau de bruit ≤70 dB (A)
3. DATOS TÉCNICOS KPX337LW
Capacidad 3200 kg
Motor Trifásico 230/400 V - 50 Hz - 2.2 kW
Peso 1060kg
Nivel de ruido ≤70 dB (A)
3. DATI TECNICI KPX336LW
Portata 2700 kg
Motore trifase 230/400 V - 50 Hz - 2.2 kW
Peso 1040kg
Rumorosità ≤70 dB (A)
3.TECHNICAL DETAILS KPX336LW
Capacity 2700 kg
Three-phase motor 230/400 V - 50 Hz - 2.2 kW
Weight 1040kg
Noise level ≤70 dB (A)
3.TECHNISCHE DATEN KPX336LW
Tragkraft 2700 kg
Dreiphasenmotor 230/400 V - 50 Hz - 2.2 kW
Gewicht 1040kg
Geräuschpegel ≤70 dB (A)
3. DONNEES TECHNIQUES KPX336LW
Portée 2700 kg
Moteurs triphasés 230/400 V - 50 Hz - 2.2 kW
Poids 1040kg
Niveau de bruit ≤70 dB (A)
3. DATOS TÉCNICOS KPX336LW
Capacidad 2700 kg
Motor Trifásico 230/400 V - 50 Hz - 2.2 kW
Peso 1040kg
Nivel de ruido ≤70 dB (A)

18 0472-M002-6

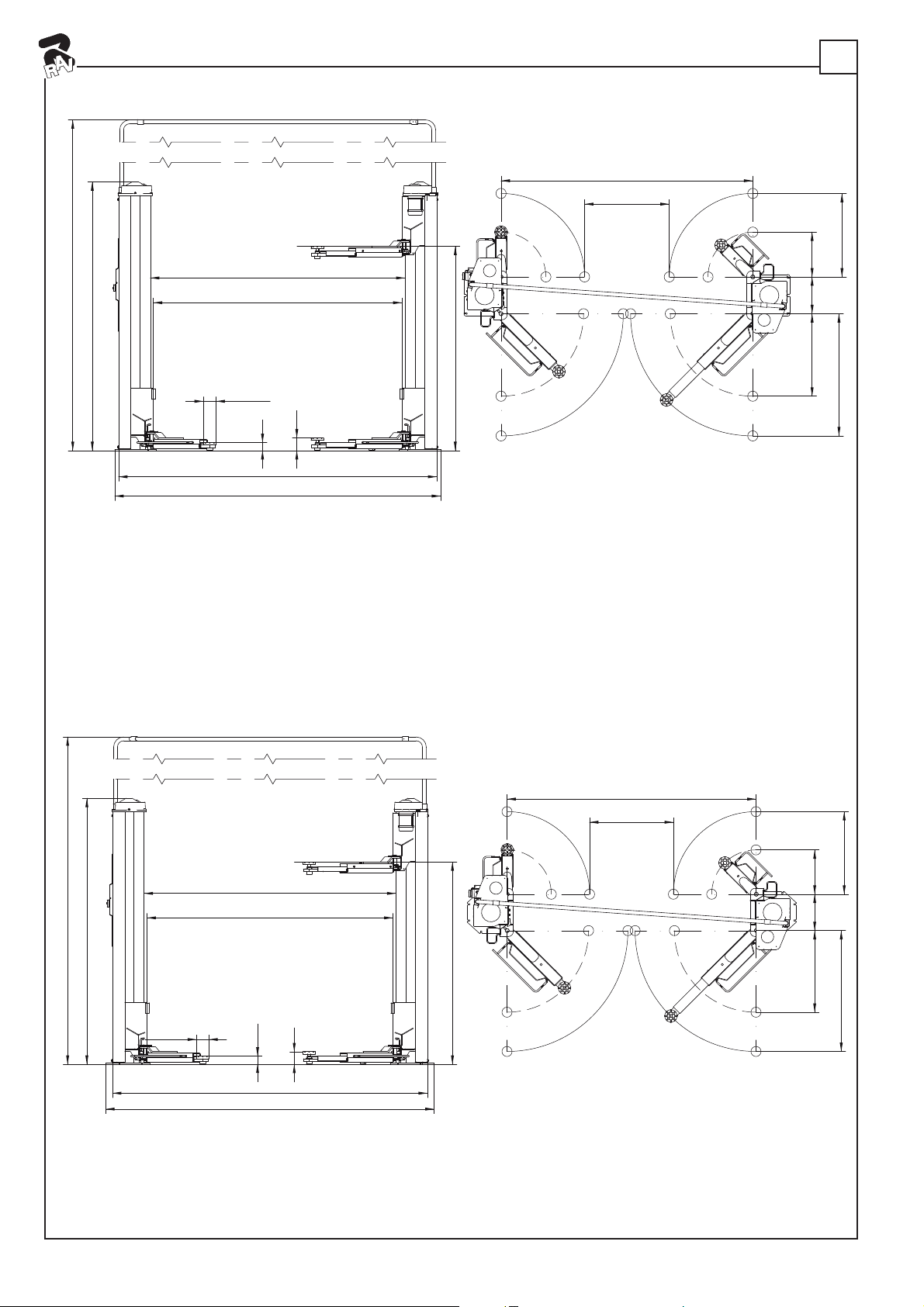

KPX337WR
KPX336WR
3125
3868
2640
2500
Ø124
2010
832
2472
440362810
1200 820
2442
3200
125
80
3125
3870
2641,5
2500
80
Ø124
2010
832
2472
440362810
1200 820
2442
3260
125
3

19
0472-M002-6
KPX337LWR
3. DATI TECNICI KPX337WR - LWR
Portata 3200 kg
Motore trifase 230/400 V - 50 Hz - 2.2 kW
Peso 1080kg
Rumorosità ≤70 dB (A)
3.TECHNICAL DETAILS KPX337WR - LWR
Capacity 3200 kg
Three-phase motor 230/400 V - 50 Hz - 2.2 kW
Weight 1080kg
Noise level ≤70 dB (A)
3.TECHNISCHE DATEN KPX337WR - LWR
Tragkraft 3200 kg
Dreiphasenmotor 230/400 V - 50 Hz - 2.2 kW
Gewicht 1080kg
Geräuschpegel ≤70 dB (A)
3. DONNEES TECHNIQUES KPX337WR - LWR
Portée 3200 kg
Moeurs triphasés 230/400 V - 50 Hz - 2.2 kW
Poids 1080kg
Niveau de bruit ≤70 dB (A)
3. DATOS TÉCNICOS KPX337WR - LWR
Capacidad 3200 kg
Motor Trifásico 230/400 V - 50 Hz - 2.2 kW
Peso 1080kg
Nivel de ruido ≤70 dB (A)
3. DATI TECNICI KPX336WR
Portata 2700 kg
Motore trifase 230/400 V - 50 Hz - 2.2 kW
Peso 1060kg
Rumorosità ≤70 dB (A)
3.TECHNICAL DETAILS KPX336WR
Capacity 2700 kg
Three-phase motor 230/400 V - 50 Hz - 2.2 kW
Weight 1060 kg
Noise level ≤70 dB (A)
3.TECHNISCHE DATEN KPX336WR
Tragkraft 2700 kg
Dreiphasenmotor 230/400 V - 50 Hz - 2.2 kW
Gewicht 1060 kg
Geräuschpegel ≤70 dB (A)
3. DONNEES TECHNIQUES KPX336WR
Portée 2700 kg
Moteurs triphasés 230/400 V - 50 Hz - 2.2 kW
Poids 1060 kg
Niveau de bruit ≤70 dB (A)
3. DATOS TÉCNICOS KPX336WR
Capacidad 2700 kg
Motor Trifásico 230/400 V - 50 Hz - 2.2 kW
Peso 1060 kg
Nivel de ruido ≤70 dB (A)
3
1200
822
2622
362
900
810
3870
2640
2650
2592
3275
3350
500
80
Ø124
124
2006

20 0472-M002-6
KPX336WK
KPX337WK
3
3125
3868
2640
2500
Ø124
2020
672
2472
1200
2442
3200
130
95
362810 500
900
3125
3870
2642
2500
Ø124
2020
1200
2442
3260
135
95
672
2472
362 500810
900
