Mirage Activa™Nasal Mask
The MIRAGE ACTIVA™mask is an accessory to a non-continuous
ventilator (respirator), intended for multi-patient use for adult
patients prescribed continuous positive airway pressure (CPAP)
or bilevel therapy in hospital, clinic, and/or home environments.
MEDICAL INFORMATION
Note: The mask system does not contain latex materials.
WARNINGS
•This mask should be used only with CPAP or bilevel systems
recommended by your physician or respiratory therapist. A
mask should not be used unless the CPAP or bilevel system is
turned on and operating properly. The exhalation device
should never be blocked.
Explanation of the Warning: CPAP or bilevel systems are
intended to be used with special masks with connectors
which have vent holes or separate exhalation devices to allow
continuous flow of air out of the mask. When the CPAP or
bilevel device is turned on and functioning properly, new air
from the flow generator flushes the exhaled air out through
the attached mask exhalation port. However, when the CPAP
or bilevel device is not operating, enough fresh air will not be
provided through the mask, and exhaled air may be
rebreathed. Rebreathing of exhaled air for longer than several
!
60880r2.book Page 1 Thursday, October 20, 2005 11:55 AM

2
minutes can in some circumstances lead to suffocation. This
warning applies to most models of CPAP or bilevel systems.
•The exhaust vent flow is lower at lower mask pressures (see
“Pressure/Flow Curve” on page 9). If the mask pressure during
expiration is too low, there may not be enough exhaust vent
flow to completely flush the air delivery hose of exhaled air
before the start of the next inspiration.
•The MIRAGE ACTIVA features an elbow that can be easily
removed while the mask is fitted. The mask should not be
used with the elbow attached unless the CPAP or bilevel
system is turned on and operating properly.
•The mask must be cleaned and disinfected/sterilised if it is
used between patients. Refer to the section “Cleaning the
Mask between Patients” for details.
•If oxygen is used with the CPAP or bilevel device, the oxygen
flow must be turned off when the flow generator is not
operating.
Explanation of the Warning: When the CPAP or bilevel
device is not in operation, and the oxygen flow is left on,
oxygen delivered into the ventilator tubing may accumulate
within the flow generator enclosure. Oxygen accumulated in
the CPAP or bilevel device enclosure will create a risk of fire.
This warning applies to most types of CPAP or bilevel flow
generators.
•Please refrain from smoking while oxygen is in use.
Note: At a fixed flow rate of supplemental oxygen flow, the inhaled
oxygen concentration will vary depending on: pressure settings,
patient breathing pattern, mask selection and leak rate.
PARTS OF THE MASK
See Figure A for a list of all parts.
60880r2.book Page 2 Thursday, October 20, 2005 11:55 AM

3
ENGLISH
The MIRAGE ACTIVA mask cushion uses ResMed's innovative
ACTIVECELL™technology. The ACTIVECELL is an expandable
chamber that inflates during therapy. This technology means that
the MIRAGE ACTIVA is "self sealing" as it responds to factors that
cause leak. This provides you with a better seal, especially when
you are moving during the night. The ACTIVECELL technology
does not require as much headgear strap tension as other masks,
which makes the MIRAGE ACTIVA more comfortable to use.
FITTING THE MASK
Note: Before fitting the mask, refer to the section on “Cleaning the
Mask in the Home” on page 6.
1Squeeze one of the headgear clips to release it from the mask
frame (Fig. B-1).
2Place the mask cushion over your nose.
3Pull the headgear over your head (Fig. B-2). Make sure the
lower straps pass below your ears, and the upper straps pass
over your forehead.
4Connect the free headgear clip to the mask frame (Fig. B-3).
5Adjust the lower (Fig. B-4) and then the upper (Fig. B-5)
straps of the headgear so the cushion sits loosely on your
face. Do not tighten the headgear straps at this stage.
6The pads of the forehead support should lightly touch your
forehead when the mask is in place.
Adjust the forehead support by depressing its tab and moving
it to one of the other slot positions (Fig. C-7).
7Connect one end of the main air tubing to your CPAP or
bilevel device and the other end to the swivel (Fig. D-10).
Note: The swivel, short air tubing and mask elbow are supplied
assembled.
60880r2.book Page 3 Thursday, October 20, 2005 11:55 AM

4
8Connect the mask elbow to the mask frame. To do this, firmly
push the mask elbow onto the mask frame until it clicks into
place (Fig. B-6).
Check that you have connected the mask elbow correctly by
rotating it. Be careful not to squeeze the sides of the elbow as
it may release from the mask frame. If the mask elbow is fitted
correctly, it should rotate freely and not separate from the
mask frame.
9The fitted mask should look like this (Fig. B-7).
10 Turn your flow generator on. If you feel air leaks around the
cushion, reposition the mask on your face to achieve a better
seal. You may also need to readjust the headgear straps or
forehead support.
Do not over-tighten the straps. The straps should be adjusted
so that the ACTIVECELL is moderately and evenly expanded as
shown in Figure B-8.
The ACTIVECELL should not be collapsed (Fig. B-9) or over-
expanded (Fig. B-10).
Take time to adjust the straps and the position of the mask to
achieve a comfortable and secure fit. If you feel excessive
pressure on your nasal bridge or upper lip, adjust the
forehead support.
Note: Select ’Standard’ as the mask option, when using ResMed
AutoSet™ devices.
REMOVING THE MASK
To remove the MIRAGE ACTIVA mask, squeeze the headgear clips
(Fig. C-a). This releases the headgear clips from the mask frame.
Pull the mask and headgear away from your head.
Note: Do not pull the headgear off your head without releasing the
headgear clips first.
60880r2.book Page 4 Thursday, October 20, 2005 11:55 AM

5
ENGLISH
TIP!
You can detach the elbow from the mask frame while wearing the
mask (see “Disassembling For Cleaning”). This is useful when
therapy needs to be stopped for a short time; for example if you
need to go to the bathroom.
DISASSEMBLING FOR CLEANING
1Detach the mask elbow. To do this, squeeze the raised dots
on the sides of the mask elbow while pulling it away from the
mask frame (Fig. C-1).
2Disconnect and separate the main air tubing, short air tubing,
mask elbow and vent cover (Fig. C-2).
Notes
•To prevent damage to the short air tubing, disconnect it by
holding it at the cuff.
•The swivel does not need to be disconnected from the short air
tubing.
3Squeeze the headgear clips to release them from the mask
frame. Unfasten the Velcro® straps and unthread the upper
headgear straps through the slots of the forehead support.
4Remove the ports cap from the mask frame (Fig. C-3).
5Detach the cushion assembly from the mask frame. To do
this, squeeze the two side latches on the cushion clip until
they disengage from the mask frame (Fig. C-4). Then pull the
mask cushion assembly out and away from the mask frame
(Fig. C-5).
6Remove the cushion clip from the mask cushion. To do this,
roll back one end of the ACTIVECELL and pull the cushion clip
out (Fig. C-6).
7Depress the forehead support tab and move it past the top
slot position (Fig. C-7). This allows you to remove the
forehead support from the mask frame.
60880r2.book Page 5 Thursday, October 20, 2005 11:55 AM

6
Pull firmly at the base of the forehead pad plugs to release the
forehead pads from the forehead support.
CLEANING THE MASK IN THE HOME
Note: Wash the headgear before first time use, as the dye may run.
It is important to always hand wash the headgear.
WEEKLY
Hand wash the headgear in lukewarm, soapy water. Use pure
soap. Rinse well and allow it to air dry out of direct sunlight.
DAILY/AFTER EACH USE
Hand wash the mask components in lukewarm, soapy water. Use
pure soap. Rinse the components well and allow them to air dry
out of direct sunlight.
CAUTIONS
•Do not use solutions containing bleach, chlorine, alcohol,
aromatics, moisturisers, antibacterial agents, or scented oils
to clean any part of the mask system or air tubing. These
solutions may cause damage and reduce the life of the
product.
•Do not expose any part of the mask system or tubing to
direct sunlight as it may cause the product to deteriorate.
•If any visible deterioration of a mask component is apparent
(cracking, crazing, tears, etc), the mask component should
be discarded and replaced.
!
60880r2.book Page 6 Thursday, October 20, 2005 11:55 AM

7
ENGLISH
CLEANING THE MASK BETWEEN
PATIENTS
The mask system (excluding the swivel and short air tubing) is
validated for multipatient use. Clinicians should refer to the Masks
Disinfection/Sterilisation Guide for details.
To clean the headgear between patients use the method
described in the previous section “Cleaning the Mask in the
Home”.
REASSEMBLING THE MASK
1Attach the forehead pads to the forehead support. To do this,
place the forehead pad plugs into the two round holes of the
forehead support. Then push firmly behind the base of the
forehead pad plugs (Fig. D-1) until the tip of the plug is
securely seated over the hole. The base of the forehead pad
plug should be flush against the forehead support.
2Reconnect the forehead support to the mask frame
(Fig. D-2). Depress the tab and move the forehead support
into one of the four slot positions.
3Fit the cushion clip into the groove of the mask cushion.
Ensure the cut outs under the cushion clip latches are aligned
with the blocks in the groove of the mask cushion.
Fit the top section first (Fig. D-3), then work your way
around, inserting the cushion clip into the mask cushion.
Ensure that the cushion clip does not pinch any part of the
mask cushion (Fig. D-4). The cushion clip should fit snugly
inside the groove of the mask cushion.
4Attach the cushion assembly to the mask frame. To do this,
align the two side latches on the cushion clip to the top two
holes on the mask frame (Fig. D-5). Then push the cushion
60880r2.book Page 7 Thursday, October 20, 2005 11:55 AM

8
assembly onto the mask frame firmly until the latches click
into place. Ensure the bottom latch is also secure (Fig. D-6).
5Push the ports cap onto the mask ports (Fig. D-7).
6Attach the vent cover to the mask elbow. To do this, slide the
vent cover along the elbow until the tops of the vent cover
(Fig. D-8b) and the ridge of the vent opening (Fig. D-8a) are
aligned. Then push the vent holes (Fig. D-9c) in and slide the
vent cover up over the ridge of the vent opening (Fig. D-9a &
Fig. D-9b). The fitted vent cover should look like Fig. D-10.
Ensure that the lip of the vent cover is securely seated over
the ridge of the vent opening. It should form a perfect circle
around the ridge of the vent opening and not be distorted.
7Connect the short air tubing to the mask elbow.
8Connect the headgear clips to the mask frame.
9Thread the upper straps of the headgear through the slots on
the forehead support and fasten the Velcro straps (Fig. D-11).
The headgear label should face outwards and be near your
neck when fitted.
10 Connect the swivel to the main air tubing ready for next use
(Fig. D-12).
11 When ready for use, connect the mask elbow to the mask
frame (Fig. B-6).
60880r2.book Page 8 Thursday, October 20, 2005 11:55 AM

9
ENGLISH
TECHNICAL SPECIFICATIONS
PRESSURE/FLOW CURVE

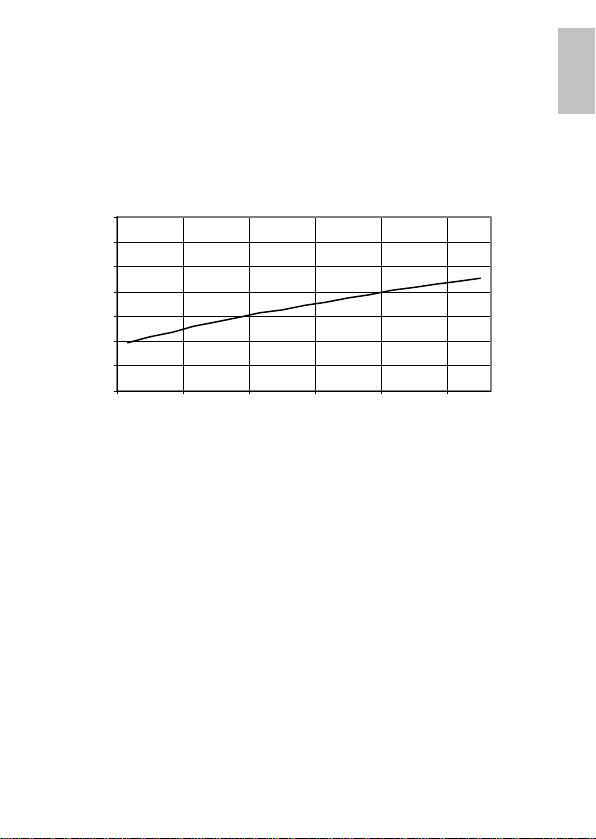

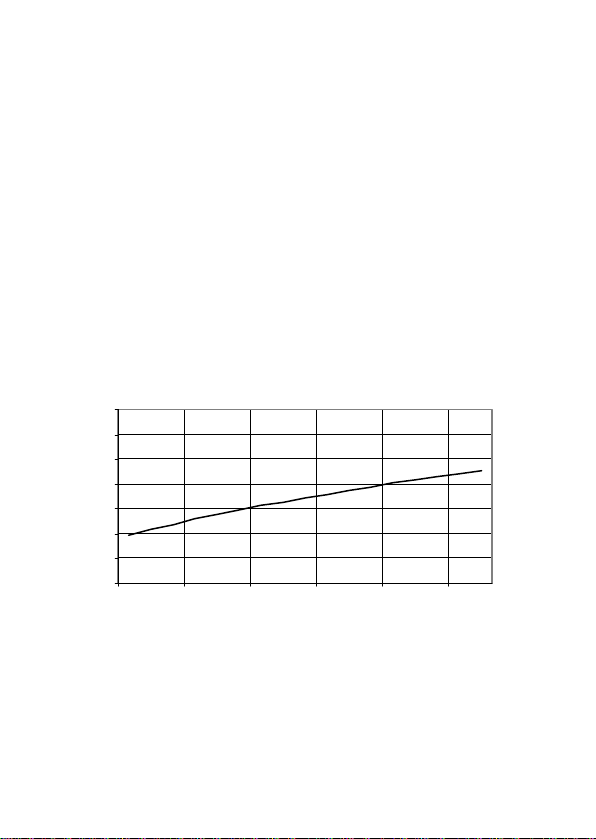

The following graph shows the rate of air flow through the mask
vents at varying mask pressures.
DEAD SPACE INFORMATION
The dead space of the MIRAGE ACTIVA mask is 127mL.
Explanation: Dead space is the empty volume of the mask up to
the elbow.
LIMITED WARRANTY
ResMed warrants that your ResMed mask system, including its
components: mask frame, cushion, headgear, tubing and other
accessories (“Product”) shall be free from defects in material and
workmanship for a period of ninety (90) days from the date of
purchase by the initial consumer.
For further details refer to the Warranty.
0
10
20
30
40
50
60
70
4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20
Exhaust Vent Pressure / Flow Characteristics
Pressure (cm H2O)
Flow (L/min)
60880r2.book Page 9 Thursday, October 20, 2005 11:55 AM

10
60880r2.book Page 10 Thursday, October 20, 2005 11:55 AM

11
DEUTSCH
Mirage Activa™Nasenmaske
Die MIRAGE ACTIVA™ Maske ist ein Zubehörteil für ein
diskontinuierliches Beatmungssystem (Respirator), das für den
mehrfachen Gebrauch durch erwachsene Patienten ausgelegt ist,
die im Krankenhaus, in der Klinik oder zu Hause mit kontinuierlich
positivem Atemwegsdruck (CPAP) oder der Bilevel-Therapie
behandelt werden.
MEDIZINISCHE HINWEISE
Hinweis: Das Maskensystem ist latexfrei.
WARNUNGEN
•Diese Maske sollte nur mit von Ihrem Arzt oder
Atemtherapeuten empfohlenen CPAP- oder Bilevel-
Systemen verwendet werden. Eine Maske sollte nur benutzt
werden, wenn das CPAP- bzw. Bilevel-System eingeschaltet
ist und ordnungsgemäß funktioniert. Die Exhalations-
komponenten sollten niemals blockiert sein.
Erläuterung zur Warnung: CPAP- oder Bilevel-Systeme sind
für die Verwendung mit Spezialmasken vorgesehen, die
Verbindungsstücke mit Luftauslassöffnungen haben oder mit
separaten Exhalationskomponenten ausgestattet sind, um
einen kontinuierlichen Luftfluss aus der Maske heraus zu
gewährleisten. Wenn das CPAP- oder Bilevel-System
eingeschaltet ist und ordnungsgemäß funktioniert, führt die
vom Luftstromgenerator in die Maske strömende frische Luft
!
60880r2.book Page 11 Thursday, October 20, 2005 11:55 AM

12
die ausgeatmete Luft durch die montierten
Luftauslassöffnungen aus der Maske heraus. Ist das CPAP-
oder Bilevel-System jedoch nicht in Betrieb, wird
unzureichend frische Luft durch die Maske zugeführt und
es kann zur Rückatmung ausgeatmeter Luft kommen.
Die Rückatmung ausgeatmeter Luft über mehrere Minuten
hinweg kann u. U. zum Ersticken führen. Diese Warnung
bezieht sich auf die meisten CPAP- oder Bilevel-Modelle.
•Der Luftfluss durch diese Auslassöffnungen ist bei niedrigen
Maskendrücken geringer (siehe „Druck-/Flusskurve“ auf Seite
20). Ist der Maskendruck beim Ausatmen zu niedrig, kann es
sein, dass der Luftfluss durch die Auslassöffnungen nicht
ausreicht, um die ausgeatmete Luft vor dem nächsten
Einatmen vollständig aus dem Luftzufuhrschlauch zu führen.
•Die MIRAGE ACTIVA verfügt über ein Kniestück, dass
problemlos bei angelegter abgenommen Maske werden kann.
Diese sollte nur dann mit angeschlossenem Kniestück
verwendet werden, wenn das CPAP- bzw. Bilevel-System
eingeschaltet ist und ordnungsgemäß funktioniert.
•Zur Vorbereitung auf einen neuen Patienten muss die Maske
gereinigt und desinfiziert/sterilisiert werden. Weitere
Informationen dazu finden Sie im Abschnitt „Reinigung der
Maske zur Vorbereitung auf einen neuen Patienten“.
•Wenn das CPAP- oder Bilevel-System mit Sauerstoff
verwendet wird, sollte darauf geachtet werden, dass die
Sauerstoffzufuhr abgeschaltet wird, wenn der
Luftstromgenerator außer Betrieb ist.
Erläuterung zur Warnung: Wenn die Sauerstoffzufuhr auch
dann eingeschaltet ist, wenn das CPAP- bzw. Bilevel-System
außer Betrieb ist, kann sich Sauerstoff, der in die
Luftstromgeneratorschläuche geleitet wurde, im Gehäuse
60880r2.book Page 12 Thursday, October 20, 2005 11:55 AM

13
DEUTSCH
ansammeln und damit eine Brandgefahr darstellen. Diese
Warnung bezieht sich auf die meisten CPAP- oder Bilevel-
Luftstromgeneratoren.
•Während der Verwendung von Sauerstoff nicht rauchen.
Hinweis: Wird eine konstante Menge an zusätzlichem Sauerstoff
zugeführt, ist die Konzentration des eingeatmeten Sauerstoffs je
nach Druckeinstellung, Atemmuster des Patienten, Maskentyp und
Luftaustrittsrate unterschiedlich.
TEILE DER MASKE
Eine Liste aller Teile finden Sie in Abbildung A.
Der MIRAGE ACTIVA Maskeneinsatz wurde anhand der
innovativen ACTIVECELL™Technologie von ResMed entwickelt.
Die ACTIVECELL ist eine dehnbare Kammer, die sich während der
Behandlung aufbläht. Dank dieser Technologie ist die
MIRAGE ACTIVA „selbstversiegelnd“, da sie auf Faktoren reagiert,
die Leckagen verursachen. Dadurch wird eine bessere Dichtigkeit
erzielt, insbesondere wenn Sie sich im Schlaf bewegen. Mit der
ACTIVECELL Technologie muss das Kopfband nicht so stark
angezogen werden, wie bei anderen Masken, wodurch der
Tragekomfort der MIRAGE ACTIVA erhöht wird.
ANLEGEN DER MASKE
Hinweis: Lesen Sie bitte vor dem Anlegen der Maske den Abschnitt
„Reinigung der Maske zu Hause“ auf Seite 17.
1Drücken Sie einen der Kopfbandclips zusammen, um ihn am
Maskenhalter zu öffnen (Abb. B-1).
2Legen Sie den Maskeneinsatz über ihre Nase.
3Ziehen Sie das Kopfband über Ihren Kopf (Abb. B-2). Achten
Sie darauf, dass die unteren Bänder unter Ihren Ohren und
die oberen Bänder auf Ihrer Stirn sitzen.
60880r2.book Page 13 Thursday, October 20, 2005 11:55 AM

14
4Schließen Sie den Kopfbandclip am Maskenhalter (Abb. B-3).
5Stellen Sie zuerst das untere (Abb. B-4) und dann das obere
Kopfband (Abb. B-5) auf die richtige Länge ein, so dass der
Maskeneinsatz locker auf dem Gesicht aufliegt. Ziehen Sie sie
noch nicht an.
6Die Maske sitzt richtig, wenn die Stirnpolster Ihre Stirn leicht
berühren.
Wenn Sie den Sitz des Stirnbauteils korrigieren möchten,
drücken Sie den Steg herunter und schieben Sie diesen in eine
der anderen Positionen (Abb. C-7).
7Schließen Sie ein Ende des Hauptschlauches an Ihr CPAP-
oder Bilevel-Gerät und das andere Ende am Drehadapter an
(Abb. D-10).
Hinweis: Der Drehadapter, der kurze Luftschlauch und das
Maskenkniestück werden zusammengebaut geliefert.
8Schließen Sie das Maskenkniestück am Maskenhalter an.
Drücken Sie dazu das Maskenkniestück fest auf den
Maskenhalter, bis er einrastet (Abb. B-6).
Stellen Sie sicher, dass Sie das Maskenkniestück richtig
angeschlossen haben, indem Sie versuchen, es zu drehen.
Achten Sie darauf, dass Sie das Kniestück nicht seitlich
drücken, da es vom Maskenhalter getrennt werden könnte.
Wenn das Maskenkniestück korrekt angebracht wurde, sollte
es sich ganz leicht drehen lassen, ohne sich dabei vom
Maskenhalter zu lösen.
9Eine korrekt angelegte Maske sollte so aussehen (Abb. B-7).
10 Schalten Sie Ihren Luftstromgenerator ein. Korrigieren Sie bei
Leckagen um den Maskeneinsatz herum den Sitz der Maske,
bis eine bessere Dichtigkeit erreicht ist. Unter Umständen
müssen Sie das Kopfband oder das Stirnbauteil nochmals
korrigieren.
60880r2.book Page 14 Thursday, October 20, 2005 11:55 AM

15
DEUTSCH
Ziehen Sie die Bänder nicht zu stramm an. Sie können so
eingestellt werden, dass die ACTIVECELL wie in Abbildung B-8
angemessen und gleichmäßig gedehnt ist.
Die ACTIVECELL darf weder kollabiert (Abb. B-9) noch
überdehnt (Abb. B-10) sein.
Nehmen Sie sich die Zeit, um die Bänder richtig einzustellen
und die Maske sorgfältig anzulegen, um einen guten und
bequemen Sitz zu erreichen. Wenn Sie einen übermäßigen
Druck auf Ihrem Nasenrücken oder Ihrer Oberlippe spüren,
korrigieren Sie den Sitz des Stirnbauteils.
Hinweis: Wählen Sie „Standard“ als Maskenoption aus, wenn Sie
ResMed AutoSet™-Geräte verwenden.
ABNEHMEN DER MASKE
Um die MIRAGE ACTIVA Maske abzunehmen, drücken Sie die
Kopfbandclips zusammen (Abb. C-a). Damit lösen Sie den
Kopfbandclip vom Maskenhalter. Ziehen Sie die Maske und das
Kopfband vom Kopf.
Hinweis: Ziehen Sie das Kopfband nicht vom Kopf, ohne vorher
einen der Kopfbandclips zu öffnen.
TIPP!
Sie können das Kniestück vom Maskenhalter abnehmen, während
Sie die Maske tragen (siehe “Auseinanderbau zu
Reinigungszwecken”). Das ist besonders nützlich, wenn die
Behandlung nur für kurze Zeit unterbrochen werden muss, z. B.
wenn Sie zur Toilette gehen möchten.
60880r2.book Page 15 Thursday, October 20, 2005 11:55 AM

16
AUSEINANDERBAU ZU
REINIGUNGSZWECKEN
1Nehmen Sie das Maskenkniestück ab. Drücken Sie dazu die
hervorgehobenen Punkte an den Seiten des
Maskenkniestückes und ziehen Sie es gleichzeitig vom
Maskenhalter ab (Abb. C-1).
2Nehmen Sie den Hauptluftschlauch, den kurzen Luftschlauch,
das Maskenkniestück und die Ventilabdeckung ab und
auseinander (Abb. C-2).
Hinweis:
•Um den kurzen Luftschlauch nicht zu beschädigen, halten Sie ihn
beim Abnehmen an der Manschette fest.
•Das Drehgelenk muss nicht vom kurzen Schlauch abgenommen
werden.
3Öffnen Sie die Kopfbandclips am Maskenhalter, indem Sie sie
zusammendrücken. Öffnen Sie außerdem die Velcro® Bänder
und ziehen Sie die oberen Bänder durch die Schlitze des
Stirnbauteils heraus.
4Nehmen Sie die Anschlusskappe vom Maskenhalter ab
(Abb. C-3).
5Entfernen Sie den Maskeneinsatz vom Maskenhalter. Drücken
Sie dazu die beiden seitlichen Laschen am Maskeneinsatzclip
zusammen, bis sie sich vom Maskenhalter lösen (Abb. C-4).
Ziehen Sie den Maskeneinsatz vom Maskenhalter ab
(Abb. C-5).
6Nehmen sie den Maskeneinsatzclip vom Maskeneinsatz ab.
Rollen Sie dazu ein Ende der ACTIVECELL zurück und ziehen
Sie den Maskeneinsatzclip heraus (Abb. C-6).
60880r2.book Page 16 Thursday, October 20, 2005 11:55 AM

17
DEUTSCH
7Drücken Sie den Steg des Stirnbauteils herunter, und
schieben Sie ihn über die obere Schlitzposition (Abb. C-7).
Anschließend können Sie das Stirnbauteil vom Maskenhalter
abnehmen.
Ziehen Sie fest an den Stöpseln des Stirnpolsters, um diese
vom Stirnbauteil zu trennen.
REINIGUNG DER MASKE ZU HAUSE
Hinweis: Waschen Sie das Kopfband vor der ersten Benutzung,
da es abfärben könnte. Das Kopfband darf nur von Hand
gewaschen werden.
WÖCHENTLICH
Waschen Sie das Kopfband in einer lauwarmen Seifenlauge.
Verwenden Sie dazu Kernseife. Gut abspülen und vor direktem
Sonnenlicht geschützt an der Luft trocknen lassen.
TÄGLICH/NACH JEDEM GEBRAUCH
Waschen Sie die Maskenteile von Hand in einer warmen
Seifenlauge. Verwenden Sie dazu Kernseife. Die Maskenteile gut
abspülen und vor direktem Sonnenlicht geschützt an der Luft
trocknen lassen.
VORSICHTSHINWEISE
•Verwenden Sie weder chlor- oder alkoholhaltige
Reinigungsmittel noch aromatische Lösungen, Bleichmittel,
Duftöle, feuchtigkeitsspendende oder antibakterielle Mittel
für die Reinigung jeglicher Teile des Maskensystems oder
Luftschlauches. Diese Mittel können das Material
beschädigen und somit die Lebensdauer des Produktes
verkürzen.
!
60880r2.book Page 17 Thursday, October 20, 2005 11:55 AM

18
•Alle Teile des Maskensystems bzw. alle Schläuche sollten
vor direkter Sonneneinstrahlung geschützt werden, da diese
schädigend für das Produkt sein kann.
•Weist eines der Maskenteile sichtbare
Verschleißerscheinungen auf (wie z. B. Brüche oder Risse),
sollte dieses entfernt und durch ein neues ersetzt werden.
REINIGUNG DER MASKE ZUR
VORBEREITUNG AUF EINEN NEUEN
PATIENTEN
Das Maskensystem (ausschließlich Drehadapter und kurzer
Luftschlauch) ist für den Gebrauch durch mehrere Patienten
ausgelegt. Weitere Einzelheiten können vom Arzt in den
Hinweisen zur Desinfektion/Sterilisation von Masken nachgelesen
werden.
Reinigen Sie das Kopfband zur Vorbereitung für einen neuen
Patienten wie im vorherigen Abschnitt „Reinigen der Maske zu
Hause“ beschrieben.
WIEDERZUSAMMENBAU DER MASKE
1Befestigen Sie die Stirnpolster am Stirnbauteil. Stecken Sie
dazu die Stöpsel des Stirnpolsters in die beiden runden
Bohrungen am Stirnbauteil. Drücken Sie die Stirnpolster dann
an der Basis kräftig an (Abb. D-1), bis die Spitzen der Stöpsel
fest in den Bohrungen sitzen. Die Basis der Stirnpolsterstöpsel
sollte mit dem Stirnbauteil abschließen.
2Bringen Sie das Stirnbauteil wieder am Maskenhalter an.
(Abb. D-2). Drücken Sie den Steg herunter und schieben Sie
die Stirnstütze in eine der vier Schlitzpositionen.
3Setzen Sie den Maskeneinsatzclip in die Rille am
60880r2.book Page 18 Thursday, October 20, 2005 11:55 AM

19
DEUTSCH
Maskeneinsatz ein. Stellen Sie sicher, dass die Auslassungen
unter den Laschen des Maskeneinsatzclips mit den Blöcken in
der Rille des Maskeneinsatzes ausgerichtet werden.
Legen Sie den oberen Abschnitt zuerst an (Abb. D-3) und
drücken Sie dann den Maskeneinsatzclip rundherum in den
Maskenhalter ein. Achten Sie darauf, dass der
Maskeneinsatzclip den Maskeneinsatz an keiner Stelle
einklemmt (Abb. D-4). Der Maskeneinsatzclip sollte sicher in
der Rille des Maskeneinsatzes sitzen.
4Bringen Sie den Maskeneinsatz am Maskenhalter an. Richten
Sie dazu die beiden seitlichen Laschen am Maskeneinsatzclip
mit den oberen beiden Bohrungen am Maskenhalter aus
(Abb. D-5). Drücken Sie dann den Maskeneinsatz fest auf den
Maskenhalter, bis die Laschen einrasten. Stellen Sie sicher,
dass die untere Lasche fest sitzt (Abb. D-6).
5Drücken Sie die Anschlusskappen auf die Maskenanschlüsse
(Abb. D-7).
6Bringen Sie die Ventilabdeckung am Maskenkniestück an.
Schieben Sie dazu die Ventilabdeckung am Kniestück entlang,
bis die Ventilabdeckung (Abb. D-8b) mit der Leiste der
Ventilöffnung (Fig. D-8a) ausgerichtet ist. Drücken Sie dann
die Luftauslassöffnungen (Fig. D-9c) hinein und schieben sie
die Ventilabdeckung hoch und über die Leiste der
Ventilöffnung (Abb. D-9a und Abb. D-9b). Die montierte
Ventilabdeckung sollte wie in Abb. D-10. abgebildet
aussehen. Stellen Sie sicher, dass die Lasche der
Ventilabdeckung richtig auf der Leiste der Ventilöffnung sitzt.
Sie sollte einen perfekten Kreis um die Leiste der
Ventilöffnung bilden und in keiner Weise verzogen sein.
7
Schließen Sie den kurzen Luftschlauch am Maskenkniestück an.
8Bringen Sie die Kopfbandclips am Maskenhalter an.
9Ziehen Sie die oberen Kopfbänder durch die Schlitze
60880r2.book Page 19 Thursday, October 20, 2005 11:55 AM

20
am Stirnbauteil und schließen Sie die Velcro-Verschlüsse
(Abb. D-11). Das Etikett am Kopfband sollte nach außen
zeigen und bei angelegter Maske in Ihrem Nacken sitzen.
10 Schließen Sie den Drehadapter für den nächsten Gebrauch
am Hauptluftschlauch an (Abb. D-12).
11 Schließen Sie für den Gebrauch das Maskenkniestück am
Maskenhalter an (Abb. B-6).
TECHNISCHE DATEN
DRUCK-/FLUSSKURVE
Das folgende Diagramm zeigt die Luftdurchflussrate durch die
Luftauslassöffnungen bei unterschiedlichem Maskendruck.
INFORMATIONEN ZUM TOTRAUM
Der Totraum der MIRAGE ACTIVA Maske beträgt 127 ml.
Erläuterung: Der Totraum ist das Leervolumen der Maske bis
zum Winkeladapter.
0
10
20
30
40
50
60
70
4 5 6 7 8 91011121314151617181920
Druck-/Durchflusskurve der Luftauslassöffnungen
Druck (cmH2O)
Durchfluss (l/Min.)
60880r2.book Page 20 Thursday, October 20, 2005 11:55 AM
