RIB BOSS 24V SLAVE DX User manual

BOSS 24V
ITALIANO pag. 04 / FRANÇAIS pag. 18 / ENGLISH page 32
SLAVE IP44
Brevettato - Patent 0000267203
Operatore
Opérateur
Operator
Alimentazione
Alimentation
Power Supply
Lunghezza max leva
basculante
Max. longueur levier
basculante
Door lever’s max. length
Superficie max basculante
Max. surface basculante
Max. door surface
Larghezza max basculante
Max. largeur basculante
Max. door width
Altezza max basculante
Max. hauteur basculante
Max. door height
Codice
Code
Code
BOSS 24V
SLAVE DX 230V ~ 50Hz 83 cm
12 m2
(1 BOSS MASTER +
1 BOSS SLAVE)
6 m
per applicazione 2 motori
pour application 2 moteurs
for 2 motors application
2,5 m
AA40845
BOSS 24V
SLAVE SX AA40846

ATTENZIONE - PER LA SICUREZZA DELLE PERSONE È IMPORTANTE
CHE VENGANO SEGUITE TUTTE LE ISTRUZIONI
CONSERVARE CON CURA QUESTE ISTRUZIONI
1° - Se non è previsto nel quadro elettrico, installare a monte del medesimo
un’interruttore di tipo magnetotermico (onnipolare con apertura minima dei
contatti pari a 3 mm) che riporti un marchio di conformità alle normative
internazionali. Tale dispositivo deve essere protetto contro la richiusura
accidentale (ad esempio installandolo entro quadro chiuso a chiave).
2° - Per la sezione ed il tipo dei cavi RIB consiglia di utilizzare un cavo di tipo
H05RN-F con sezione minima di 1,5 mm2e comunque di attenersi alla
norma IEC 364 e alle norme di installazione vigenti nel proprio Paese.
3° - Posizionamento di un’eventuale coppia di fotocellule: il raggio delle fotocellule
deve essere ad un’altezza non superiore a 70 cm dal suolo e ad una distanza
dal piano di movimento della porta non superiore a 20 cm. Il loro corretto
funzionamento deve essere verificato a fine installazione in accordo al punto
7.2.1 della EN 12445.
4° - Per il soddisfacimento dei limiti imposti dalla EN 12453, se la forza di picco
supera il limite normativo di 400 N è necessario ricorrere alla rilevazione
di presenza attiva sull’intera altezza della porta (fino a 2,5 m max).- Le
fotocellule in questo caso sono da applicare all’esterno ed all’interno ad una
distanza dal piano di movimento della porta non superiore a 20 cm,
ogni 60÷70 cm per tutta l’altezza della porta fino ad un massimo di 2,5 m
(EN 12445 punto 7.3.2.1) - es. porta alta 2,2 m => 6 coppie di fotocellule -
3 interne e 3 esterne (meglio se dotate di sincronismo - 6 FIT SYNCRO con 2
TX SYNCRO).
N.B.: È obbligatoria la messa a terra dell’impianto
I dati descritti nel presente manuale sono puramente indicativi.
RIB si riserva di modificarli in qualsiasi momento.
Realizzare l’impianto in ottemperanza alle norme ed alle leggi vigenti.
ISTRUZIONI IMPORTANTI DI SICUREZZA
PER L’INSTALLAZIONE
ATTENZIONE - L’INSTALLAZIONE
NON CORRETTA PUÒ CAUSARE GRAVI DANNI
SEGUIRE TUTTE LE ISTRUZIONI DI INSTALLAZIONE
1° - Questo libretto d’istruzioni è rivolto esclusivamente a del personale
specializzato che sia a conoscenza dei criteri costruttivi e dei dispositivi di
protezione contro gli infortuni per i cancelli, le porte e i portoni motorizzati
(attenersi alle norme e alle leggi vigenti).
2° - L’installatore dovrà rilasciare all’utente finale un libretto di istruzioni in
accordo alla 12635.
3° - L’installatore dovrà applicare in prossimità dei comandi o della basculante
delle etichette di attenzione sui pericoli da intrappolamento.
4° - Controllare spesso l’impianto, in particolare i cavi, le molle e i supporti per
scoprire eventuali sbilanciamenti e segni di usura o danni. L’utente finale
non deve azionare elettricamente la basculante se questa necessita di
manutenzione o riparazione dal momento che un guasto all’installazione o
una porta non correttamente bilanciata può provocare ferite.
5° - L’installatore prima di procedere con l’installazione deve prevedere l’analisi
dei rischi della chiusura automatizzata finale e la messa in sicurezza dei
punti pericolosi identificati (seguendo le norme EN 12453 / EN 12445).
6° - L’installatore prima di installare il motore di movimentazione deve verificare
che la basculante sia in buone condizioni meccaniche e che si apra e chiuda
adeguatamente.
7° - L’installatore dovrà installare l’organo per l’attuazione del rilascio manuale
ad un’altezza inferiore a 1,8 m.
8° - L’installatore dovrà rimuovere eventuali impedimenti al movimento
motorizzato della basculante (es. chiavistelli, catenacci, serrature ecc.)
9° - L’installatore dovrà applicare in modo permanente le etichette che mettono
in guardia contro lo schiacciamento in un punto molto visibile o in prossimità
di eventuali comandi fissi.
10° - Il cablaggio dei vari componenti elettrici esterni all’operatore (ad esempio
fotocellule, lampeggianti, ecc.) deve essere effettuato secondo la EN 60204-
1 e le modifiche a questa apportate dal punto 5.2.2 della EN 12453.
11° - Tenete i comandi dell’automatismo (pulsantiera, telecomando etc.) fuori
dalla portata dei bambini. I comandi devono essere posti ad un’altezza
minima di 1,5 m dal suolo e fuori dal raggio d’azione delle parti mobili.
12° - Prima di eseguire qualsiasi operazione di installazione, regolazione,
manutenzione dell’impianto, togliere la tensione agendo sull’apposito
interruttore magnetotermico collegato a monte dello stesso.
13° - A fine installazione l’installatore dovrà assicurarsi che le parti della porta non
ingombrino strade o marciapiedi pubblici.
14° - A fine installazione l’installatore dovrà assicurarsi che il motore
di movimentazione prevenga o blocchi il movimento di apertura
quando la porta è caricata con una massa di 20 kg, fissata al centro
del bordo inferiore della porta.
LA DITTA RIB NON ACCETTA NESSUNA RESPONSABILITÀ per eventuali danni
provocati dalla mancata osservanza nell’installazione delle norme di sicurezza e
delle leggi attualmente in vigore.
ATTENTION - POUR LA SECURITE DES PERSONNES, IL EST IMPORTANT DE
SUIVRE TOUTES LES INSTRUCTIONS
CONSERVER SOIGNEUSEMENT CES INSTRUCTIONS
1° - Si ce n’est pas prévu dans la centrale électrique, installer en amont de celle-ci
un interrupteur de type magnétothermique (omnipolaire avec ouverture minimum
des contacts de 3 mm) qui porte une marque de conformité aux normes
internationales. Ce dispositif doit être protégé contre la re-fermeture accidentelle
(par exemple en l’installant dans un tableau fermé à clé).
2° - En ce qui concerne la section et le type des câbles, RIB conseille d’utiliser un
câble de type H05RN-F ayant une section minumum de 1,5 mm2et de toute
façon, s’en tenir à la norme IEC 364 et aux normes d’installation en vigueur dans
le propre pays.
3° - Positionnement d’un couple éventuel de photocellules: le rayon des photocellules
doit se situer à une hauteur qui ne doit pas être supérieure à 70 cm du sol et à
une distance du plan de mouvement de la porte qui ne doit pas être supérieure à
20 cm. Leur bon fonctionnement doit être vérifié en fin d’installation selon le point
7.2.1 de la EN 12445.
4° - Pour satisfaire aux limites imposées par la EN 12453, si la force de pointe
dépasse la limite de la norme de 400 N, il est nécessaire de recourir au relevé
de présence active sur la hauteur totale de la porte (jusqu’à 2,5 m max). - Les
photocellules dans ce caso sont d’appliquer à l’extérieur et à l’intérieur à une
distance du plan de mouvement de la porte pas supérieure à 20 cm,
chaque 60÷70 cm pour toute la hauteur de la porte jusqu’à un maximum de 2.5
m (EN 12445 vise 7.3.2.1) - es. porte hauts 2,2 m => 6 couples de photocellules
- 3 internes et 3 extérieures (6 FIT SYNCRO avec 2 TX SYNCRO).
N.B.: La prise de terre est obligatoire sur l’installation.
Les données décrites dans ce manuel sont purement indicatives.
RIB se réserve le droit de les modifier à tout moment.
Réaliser l’installation en conformité aux normes et aux lois en vigueur.
INSTRUCTIONS IMPORTANTES DE SECURITE
POUR L’INSTALLATION
ATTENTION - UNE INSTALLATION
NON CORRECTE PEUT CAUSER DE GRAVES DOMMAGES
SUIVRE TOUTES LES INSTRUCTIONS D’INSTALLATION
1° - Ce livret d’instructions est adressé exclusivement à un personnel spécialisé qui
connaît les critères de construction et les dispositifs de protection contre les
accidents concernant les portails, les portes et les portes cochères motorisés
(s’en tenir aux normes et aux lois en vigueur).
2° - L’installateur devra délivrer à l’utilisateur final un livret d’instruction en accord à
la EN 12635.
3° - L’installateur devra appliquer à proximité des commandes ou de la porte
basculante, des étiquettes de mise en garde contre le danger d’être pris dans la
fermeture.
4° - Souvent contrôler l’installation, en particulier les câbles, les ressorts et les
supports pour découvrir d’éventuels deséquilibrages et signes d’usure ou
dommages. L’utilisateur final ne doit pas actionner électriquement la porte
basculante si celle-ci a besoin d’entretien ou de réparation, à partir du moment
où une panne à l’installation ou une porte mal équilibrée peut être cause de
blessures.
5° - L’installateur avant de procéder à l’installation, doit prévoir l’analyse des risques
de la fermeture automatisée finale et la mise en sécurité des points identifiés
dangereux (en suivant la norme EN 12453/EN 12445).
6° - L’installateur, avant d’installer le moteur de mouvement, doit vérifier que la porte
basculante soit en bonnes conditions mécaniques et qu’elle s’ouvre et se ferme
correctement.
7° - L’installateur devra installer l’organe pour l’exécution de la relâche manuelle à
une hauteur inférieure à 1,8 m.
8° - L’installateur devra retirer d’éventuels obstacles au mouvement motorisé de la
porte basculante (ex. verrous, serrures, etc).
9° - L’installateur devra appliquer, de façon permanente, les étiquettes qui mettent
en garde contre l’écrasement, dans un endroit bien visible ou à proximité de
commandes fixes éventuelles.
10° - Le câblage des divers composants électriques externes à l’opérateur (par
exemple photocellules, clignotants, etc) doit être effectué selon la EN 60204-1
et les modifications apportées à celle-ci dans le point 5.2.2 de la EN 12453.
11° - Tenir les commandes de l’automatisme (tableau, télécommande, etc) hors
de portée des enfants. Les commandes doivent être placées à une hauteur
minimum de 1,5 m du sol et hors du rayon d’action des parties mobiles.
12° - Avant l’exécution de toute opération d’installation, de réglage, d’entretien de
l’installation, couper le courant en agissant sur l’interrupteur magnétothermique
à cet effet, branché en amont de l’installation.
13° - A la fin de l’installation, l’installateur devra s’assurer que les parties de la porte
n’encombrent pas la rue ou le trottoir public.
14° - A la fin de l’installation, l’installateur devra s’assurer que le moteur
de mouvement prévienne ou bloque le mouvement d’ouverture quand
la porte est chargée avec une masse de 20 kg fixée au centre du bord
inférieur de la porte.
LA SOCIETE RIB N’ACCEPTE AUCUNE RESPONSABILITE pour d’éventuels dommages
provoqués par la non-observation dans l’installation, des normes de sécurité et des lois
actuellement en vigueur.
IMPORTANTI ISTRUZIONI PER LA SICUREZZA INSTRUCTIONS IMPORTANTES POUR LA SECURITE
IF
2

ATTENTION - FOR THE SAFETY OF PEOPLE IT IS IMPORTANT TO FOLLOW
ALL THE INSTRUCTIONS
KEEP THESE INSTRUCTIONS WITH CARE
1° - If it is not forecast in the electric gearcase, install a switch of magnetothermic
type upstream, (omni polar with minimum port of the contacts of 3mm) with
a check of conformity to the international standards. Such devise must be
protected against the accidental lockup (for example by installing inside a
locked board).
2° - For the section and the type of the cables RIB advices to use a cable of
H05RN-F type with 1,5 sqmm minimum section and, however, to keep to the
IEC 364 and installation standards in force in your country.
3° - Positioning of a possible couple of photoelectric cells: the radius of the
photoelectric cells must be at a height of no more than 70 cm from the
ground and at a distance not superior to 20 cm from the motion plane of the
door. Their correct working must be verified at the end of the installation in
accordance with point 7.2.1 of the EN 12445.
4° - To fulfil the limits set by EN 12453, and in case the peak force exceeds
the normative limit of 400 N it is necessary to have recourse to the active
presence survey on the whole height of the door (up to max 2,5 m) - The
photoelectric cells, in this case, must be applied to the outside and the inside
to a distance from the plan of movement of the door not advanced to
20 cm, every 60÷70 cm for all the height of the door until to a maximum of
2,5 m (EN 12445 point 7.3.2.1) - es. high door 2,2 m => 6 photoelectric cell
braces - 3 inner and 3 external (6 FIT SYNCRO with 2 TX SYNCRO).
N.B.: The earthing of the system is obligatory.
The data described in this handbook are purely a guide.
RIB reserves the right to change them in any moment.
Carry out the system in the respect of the standards and laws in force.
IMPORTANT SAFETY INSTRUCTIONS
FOR THE INSTALLATION
ATTENTION - THE INCORRECT INSTALLATION
CAN CAUSE SERIOUS DAMAGES
FOLLOW ALL INSTALLATION INSTRUCTIONS
1° - This handbook is exclusively addressed to the specialized personnel who
knows the constructive criteria and the protection devices against the
accidents for motorized gates, doors and main doors (follow the standards
and the laws in force).
2° - The installer will have to issue a handbook to the final user in accordance
with the 12635.
3° - The installer will have to put the tags warning against the entrapping
dangers near the controls and the horizontally pivoted door.
4° - Check frequently the system, in particular cables, springs and supports
to find out possible unbalances, wear signs or damages. The final user
must not operate electrically the horizontally pivoted door if this needs
maintenance or repair, since a failure in the installation or a non correctly
balanced barrier can provoke wounds.
5° - Before proceeding with the installation, the installer must forecast the
risks analysis of the final automatized closing and the and the safety of the
identified dangerous points (Following the standards EN 12453/EN 12445).
6° - Before installing the motion motor, the installer must verify that the door is
in good mechanical conditions and that it adequately opens and closes.
7° - The installer must install the member for the manual release at a height
inferior to 1,8 m.
8° - The installer will have to remove possible impediments to the motorized
motion of the door (eg. Door bolts, sliding bolts, door locks etc.)
9° - The installer will permanently have to put the tags warning against the
deflection on a very visible point or near possible fixed controls.
10° - The wiring harness of the different electric components external to the
operator (for example photoelectric cells, flashlights etc.) must be carried
out according to the EN 60204-1 and the modifications to it done in the
point 5.2.2 of the EN 12453.
11° - Keep the automatism controls (push-button panel, remote control etc.) out
of the children way. The controls must be placed at a minimum height of
1,5 m from the ground and outside the range of the mobile parts.
12° - Before carrying out any installation, regulation or maintenance
operation of the system, take off the voltage by operating on the special
magnetothermic switch connected upstream.
13° - At the end of the installation, the installer will have to make sure that the
parts of the door do not encumber streets or public sidewalks.
14° - At the end of the installation, the installer will have to make sure
that the motion motor prevents or blocks the opening motion when
the door is loaded with a 20 kg weight, fixed in the middle of the
inferior edge of the door.
THE RIB COMPANY DOES NOT ACCEPT ANY RESPONSIBILITY for possible
damages caused by the non observance during the installation of the safety
standards and of the laws in force at present.
IMPORTANT INSTRUCTIONS FOR THE SAFETY
G
B
3

CARATTERISTICHE TECNICHE
BOSS è un operatore irreversibile utilizzato per movimentare porte basculanti bilanciate a
contrappesi.
È completo di un gruppo riduttore lubrificato con grasso sintetico, di uno sblocco manuale
in mancanza di corrente e di un longherone (opzionale) per il fissaggio dell’operatore alla
basculante.
La protezione IP44 di serie permette a BOSS di essere protetto da spruzzi d’acqua
provenienti da tutte le direzioni.
BOSS 24V SLAVE, abbinato a BOSS 24V MASTER, e’ dotato di illuminatore a led, regolazione
della velocità e sensore d’impatto in conformità alle Norme europee in vigore.
Porte basculanti max 12 m2
n° 1 - AA40840 - BOSS 24V MASTER dx con finecorsa senza longherone
n° 1 - AA40845 - BOSS 24V SLAVE dx senza longherone
n° 1 - ACG8188 - Longherone L = 1,95 m per basculante non predisposta alla motorizzazione
n° 1 -
ACG8189 - Longherone L = 0,8 m per basculante predisposta alla motorizzazione
n° 1 -
ACG8715 - Rinvio laterale per 2 motori L = 30 cm
n° 1 -
ACG8720 - Coppia leve diritte ( oppure ACG8722 - Coppia leve curve)
ACG8189 ACG8722
ACG8715
AA40840 AA40845

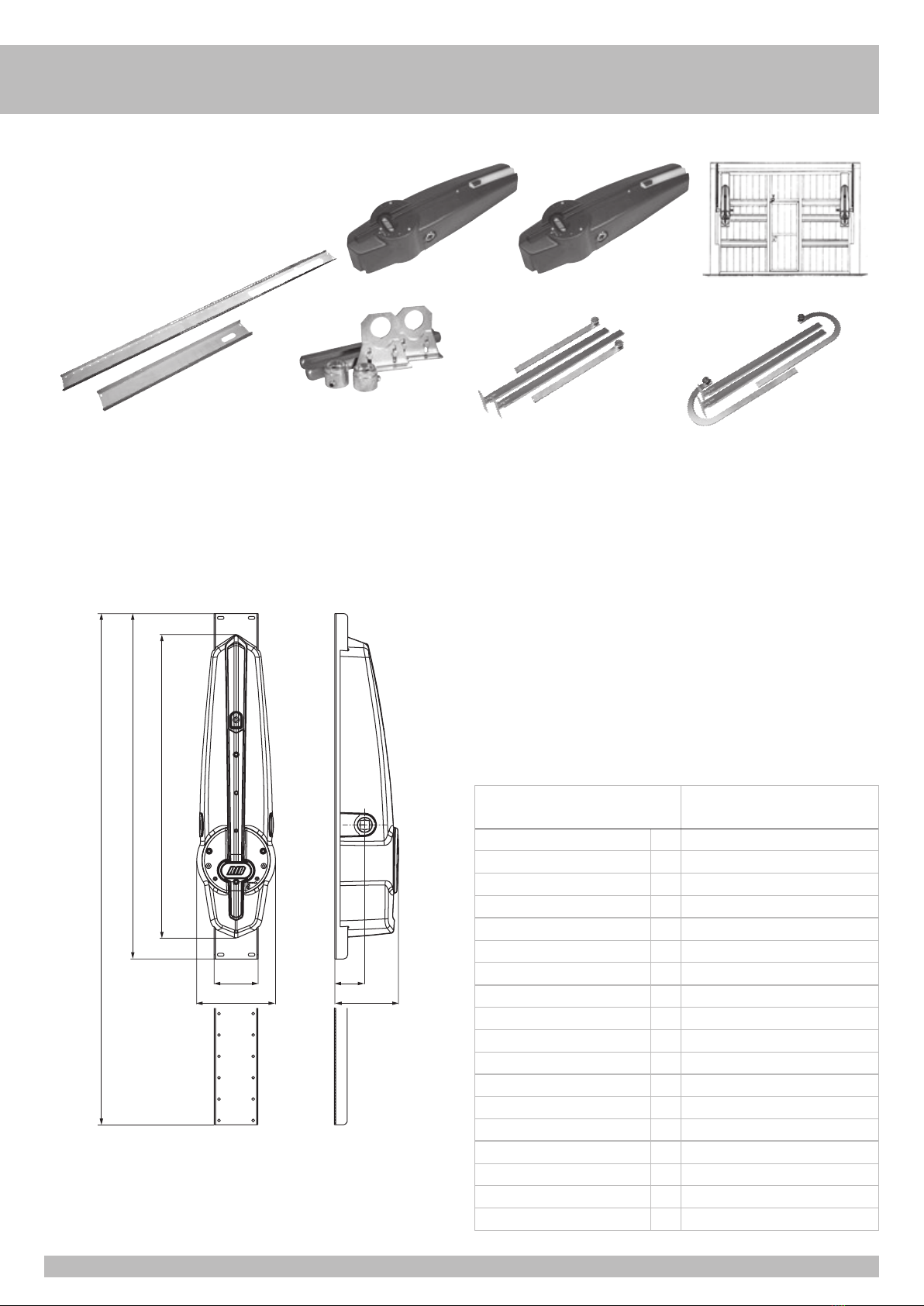

CARATTERISTICHE TECNICHE / INSTALLAZIONE BOSS 24V SLAVE
I
Misure in mm
1
102
182
69,5
147
703
800 (longherone corto)
1950 (longherone lungo)
CARATTERISTICHE TECNICHE BOSS 24V MASTER +
BOSS 24V SLAVE
Lunghezza max leva basculante cm 83
Superficie max basculante m212 (2 motori)
Larghezza max basculante m6 (2 motori)
Altezza max basculante m 2,5
Coppia max 1 motore Nm 350
Giri al minuto dell’operatore rpm 1,8
Tempo di apertura regolabile s15 ÷ 23
Alimentazione di linea 230V ~ 50Hz
Alimentazione motore 24Vdc
Potenza 1 motore W 55
Assorbimento linea di rete A 1,2
Cicli normativi n° ∞- 20s/2s
Cicli giornalieri consigliati max n° 36
Servizio 50%
Peso kg 9,5 MASTER - 8 SLAVE
Rumorosità db <70
Temperatura di lavoro °C -10 ÷ +55°C
Grado di protezione IP 44
4

CONTROLLO PRE-INSTALLAZIONE
Per porte con larghezza fino a 6 m, altezza massima 2,5 m o comunque fino a 12 m2di superficie e leva della basculante con
lunghezza massima 83 cm, si utilizzano 2 BOSS (MASTER AA40840 + SLAVE AA40845) montati come mostra la Fig. 3, una
COPPIA DI LEVE DIRITTE cod. ACG8720 (o una COPPIA DI LEVE CURVE cod. ACG8722), il RINVIO LATERALE per 2 motori cod.
ACG8715 e 2 cod. ACG8189 LONGHERONI CORTI o 2 cod. ACG8188 LONGHERONI LUNGHI.
- Verificare che lo spazio compreso tra il telaio mobile della porta e i cassonetti che contengono i contrappesi sia superiore a
15 mm. In questo caso è possibile montare le LEVE DIRITTE. Se tale distanza risulta essere inferiore a 15 mm, utilizzare le
LEVE CURVE rispettando le quote di montaggio descritte in Fig. 4.
- Verificare che i cuscinetti di scorrimento della porta basculante non siano bloccati e che le funi di fissaggio dei contrappesi
siano in buono stato.
- Togliere, se esistente, la leva di chiusura manuale collegata alla serratura.
N.B. È obbligatorio uniformare le caratteristiche della basculante alle norme e leggi vigenti.
La basculante può essere automatizzata solo se in buono stato e se rispondente alla
norma EN 12604.
Non bisogna generare punti di intrappolamento (ad esempio tra basculante aperta e parete).
3
5
55
4
1
I
1 - 1 Operatore BOSS MASTER +
1 operatore BOSS SLAVE
2 - Antenna radio
3 - Lampeggiatore
4 - Selettore a chiave BLOCK
WIRELESS
5 - Fotocellule interne
2
3
La leva della basculante
deve avere una lunghezza
massima di 83 cm
Componenti da installare secondo la norma EN12453
TIPO DI COMANDO
USO DELLA CHIUSURA
Persone esperte
(fuori da area
pubblica*)
Persone esperte
(area pubblica) Uso illimitato
a uomo presente A B -
a impulsi in vista
(es. sensore) C o E C o E C e D, o E
a impulsi non in vista
(es. telecomando)
C o E C e D, o E C e D, o E
automatico C e D, o E C e D, o E C e D, o E
* esempio tipico sono le chiusure che non accedono a pubblica via
A: Pulsante di comando a uomo presente (cioè ad azione mantenuta), come cod.
ACG2013
B: Selettore a chiave a uomo presente, come cod. ACG6098
C: Regolazione della forza del motore
D: Coste come cod. ACG8610 o Fotocellule come cod. ACG8026 e/o altri dispositivi
di limitazione delle forze entro i limiti della norma EN12453 - Appendice A.
E: Fotocellule, es. cod. ACG8026 (Da applicare ogni 60÷70 cm per tutta l’altezza
della porta fino ad un massimo di 2,5 m - EN 12445 punto 7.3.2.1)

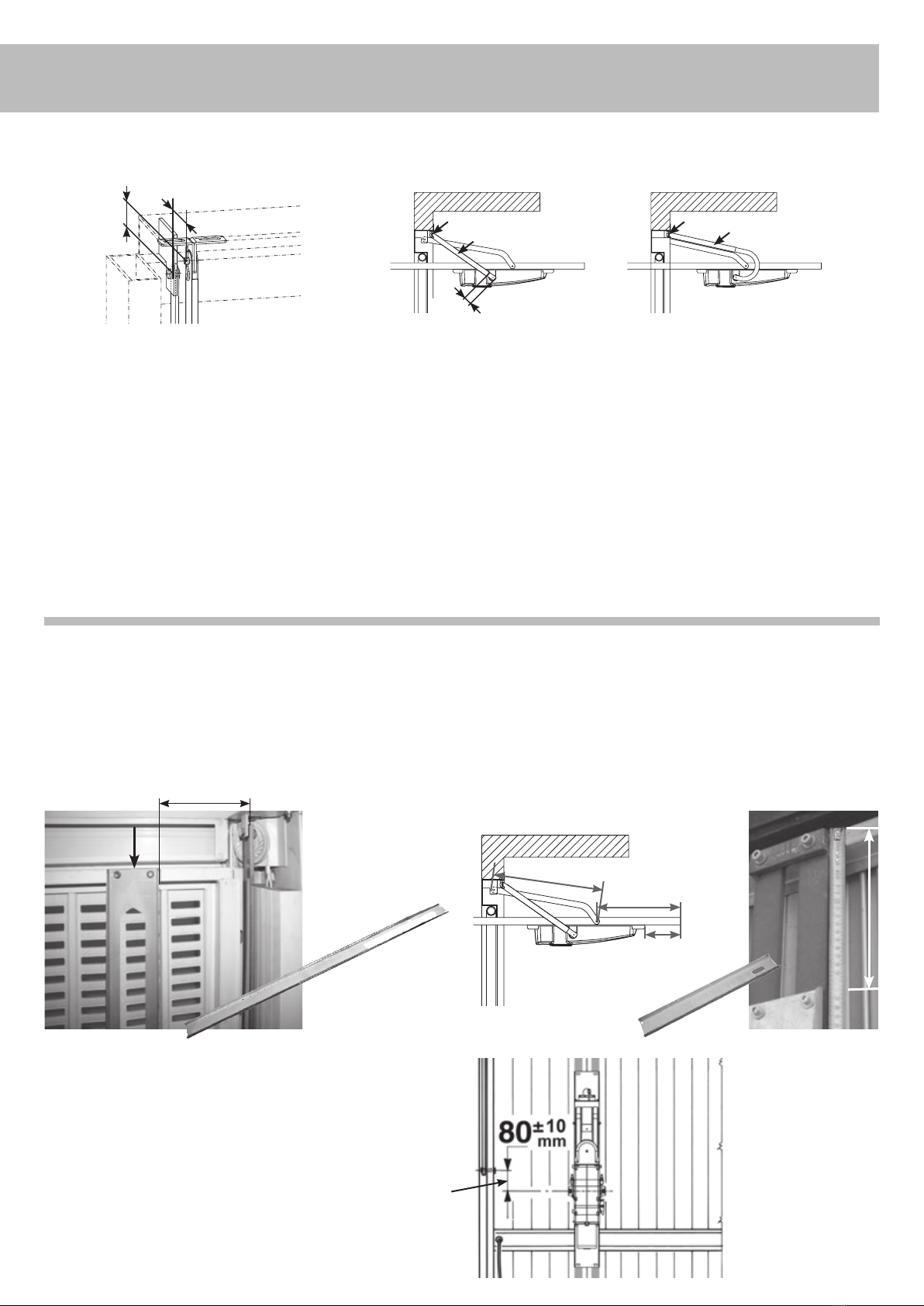

APPLICAZIONE LONGHERONE LUNGO (PER BASCULANTI NON
PREDISPOSTE ALLA MOTORIZZAZIONE)
Cod. ACG8188
Posizionare il longherone tenendo la parte superiore (asola passaggio cavi elettrici) rivolta
verso l’alto (Fig. 6).
Fissare il longherone a filo con la parte mobile superiore della porta basculante distante 17
cm dal filo interno del fodero utilizzando per il fissaggio le viti autofilettanti 6,3x13 non in
dotazione.
APPLICAZIONE LONGHERONE CORTO (PER BASCULANTI
PREDISPOSTE ALLA MOTORIZZAZIONE)
Cod. ACG8189
Calcolate la quota L = C - 410 [mm] a cui deve essere fissato verticalmente il longherone
(Fig. 7-8).
Posizionarlo sugli appositi rinforzi verticali tenendo la parte superiore (asola passaggio cavi
elettrici) rivolta verso l’alto in posizione verticale.
Fissare poi il longherone distante 17 cm dal filo interno del fodero utilizzando le 4 asole
passanti con 4 viti metriche M6x25 e dadi autobloccanti non in dotazione.
A montaggio ultimato, sia con LONGHERONE LUNGO che
con LONGHERONE CORTO, l’asse dell’albero di uscita
del riduttore dovrà essere posizionato ad una distanza
di 80±10 mm dall’asse del perno del braccetto della
porta basculante.
APPLICAZIONE LEVE
MONTAGGIO DELLA COPPIA LEVE DIRITTE (cod. ACG8720) TRA MOTORE E TELAIO
SUPERIORE DELLA PORTA
N.B.: La COPPIA LEVE DIRITTE TELESCOPICHE si può montare quando tra la parte
mobile della porta e il cassonetto che contiene il contrappeso esiste uno
spazio minimo di 15 mm.
- Con rivetti o viti si dovranno fissare gli angolari al telaio superiore rispettando le misure
presenti in Fig. 4: se alla quota 35 mm, si trova la piastra di rinforzo del telaio
della basculante, e’ possibile fissare le staffe direttamente sopra alla piastra
anche se la quota non potra’ essere rispettata.
Nel caso la basculante sia già predisposta per la motorizzazione utilizzare gli appositi
agganci. Non utilizzare gli angolari forniti.
- Inserire i foderi delle leve negli angolari e fissare con gli appositi perni e copiglie (Fig. 4).
- Prestare attenzione affinchè una volta montati i foderi non urtino contro le leve di
movimento della basculante.
MONTAGGIO DELLA COPPIA LEVE CURVE (cod. ACG8722) TRA MOTORE E TELAIO
SUPERIORE DELLA PORTA
N.B.: La COPPIA LEVE CURVE TELESCOPICHE è necessaria quando lo spazio
compreso tra il telaio mobile della porta e i cassonetti che contengono i
contrappesi è meno di 15 mm.
- Nel caso la basculante sia già predisposta per la motorizzazione utilizzare gli appositi
agganci. Non utilizzare gli angolari forniti.
- Inserire i foderi delle leve negli angolari e fissare con gli appositi perni e copiglie (Fig. 4).
- Prestare attenzione affinchè una volta montati i foderi non urtino contro le leve di
movimento della basculante.
ANGOLARI
40 mm
ANGOLARI
FODERO DELLE LEVE FODERO DELLE LEVE
5A 5B
N.B.: La lunghezza del fodero e delle leve va modificata a seconda dell’altezza della basculante. E’ necessario quindi accorciare sia il fodero che la leva in maniera che a
porta aperta il fodero disti 40 mm dal centro del perno di traino e la leva non urti contro il perno di rotazione posizionato sugli angolari (Fig. 5A)
4
35 mm 55 mm
C
L
L = C - 410 mm
max 83 cm
7 8
L
6
17 cm
MONTAGGIO DI 2 BOSS PER PORTE FINO A 12 m2
I

INSERIMENTO DELL’ ALBERO QUADRO DI TRASMISSIONE NEGLI
OPERATORI
- Introdurre l’albero quadro di trasmissione nell’albero di uscita dell’operatore (Fig. 13)
MONTAGGIO DEGLI OPERATORI
- Fissare BOSS al longherone con le viti in dotazione (Fig. 9-10-11-12).
- Verificare il bilanciamento della porta basculante.
Se non corretto, in caso di porta non predisposta alla motorizzazione, aggiungere 9 kg a
ciascun contrappeso per ottenere il corretto bilanciamento.
9 10 11
12 13
I
RIBILANCIAMENTO BASCULANTE
Applicando 2 motori BOSS alla basculante i suoi contrappesi devono essere appesantiti di ulteriori 9 kg per parte.
7

8
FISSAGGIO GRUPPO RINVIO LATERALE 2 MOTORI
- Inserire le boccole con i grani sull’albero quadro 20x20 (Fig. 14).
- Fissare gli angolari di supporto regolabili al telaio mobile della porta basculante in asse con l’albero quadro (Fig. 15). ATTENZIONE: viti di fissaggio non in dotazione.
- Inserire le boccole nei supporti (Fig. 16) tirando i relativi bulloni (Fig. 17).
- Controllare che le LEVE DIRITTE (cod. ACG8720) siano perfettamente perpendicolari e non urtino i cassonetti dei contrappesi o la parte mobile della porta. Se lo spazio compreso tra il telaio
mobile della porta e i cassonetti che contengono i contrappesi è meno di 15 mm, si dovrà usare la COPPIA LEVE CURVE (cod. ACG8722) (sempre rispettando le misure di Fig. 4).
14 15
16 17
MONTAGGIO DI 2 BOSS PER PORTE FINO A 12 m2
I

9
FISSAGGIO TUBOLARE E LEVE DI RINVIO LATERALE
- Infilare la leva nel fodero e introdurre la boccola saldata sull’albero quadro (Fig. 18).
- Iniziare a bloccare i grani situati sull’albero di traino (Fig. 19-20) sulle boccole di centraggio e i loro relativi controdadi (Fig. 21).
- Fissare poi con il grano ed il controdado le leve al tubolare (Fig. 22-23).
- Sbloccare meccanicamente gli operatori utilizzando la manopola in dotazione inserita nei relativi perni di sblocco (Fig. 24-25).
- Verificare il corretto movimento, poi ribloccare gli operatori.
- Lubrificare con grasso le leve e le guide della basculante.
21
19 20
2322
18
24 25
I

10

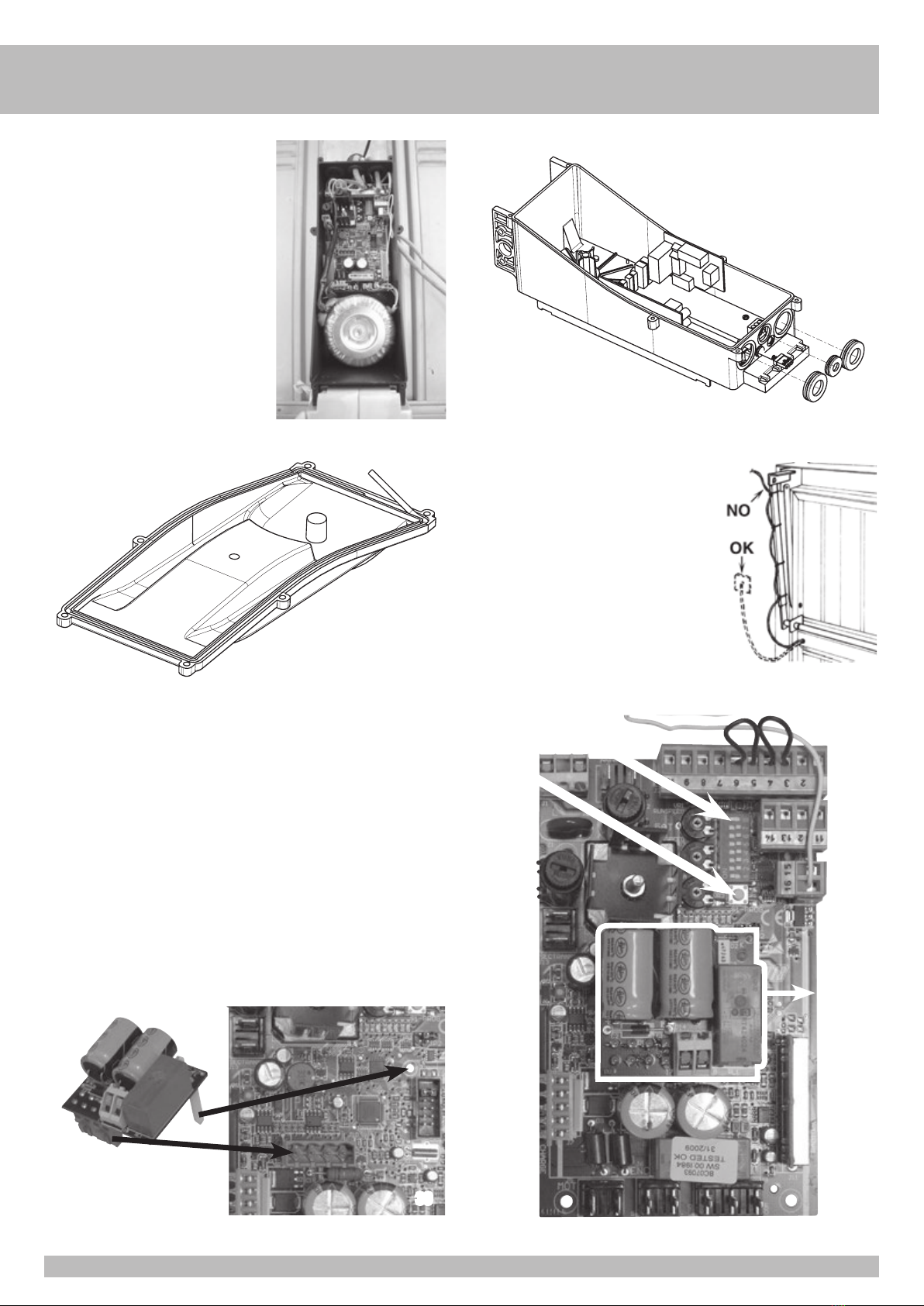

COLLEGAMENTO ELETTRICO
Dopo aver tolto il coperchio dal contenitore
del quadro elettrico sia sul riduttore MASTER
che SLAVE (Fig. 26) inserire la scheda SLAVE
sulla scheda a bordo del riduttore MASTER (FIg.
30-31) incastrando il distanziale nell’apposito
foro (Fig. 30). Eseguire il collegamento elettrico
come da Fig. 69 per potere comandare a uomo
presente la basculante.
ATTENZIONE: per garantire IPX4 è necessario
montare i passacavi in gomma, presenti
all’interno del quadro elettronico, negli appositi
fori sul contenitore (Fig. 27) e montare la
guarnizione tonda a filo aperto sul coperchio di
chiusura (Fig. 28).
REGOLAZIONE FINECORSA SU OPERATORE MASTER
- Posizionare DIP 8 su ON e premere il tasto presente nel quadro elettronico (Fig. 31) per
aprire la basculante. Rilasciare il pulsante una volta completata l’apertura. Allentare la vite
di tenuta della camme verde e ruotarla fino a fare scattare il microinterruttore (Fig. 34).
- Serrare la vite di tenuta della camme verde (Fig. 35).
- Premere il tasto presente nel quadro elettronico (Fig. 31) per chiudere la basculante.
Rilasciare il pulsante una volta completata la chiusura. Allentare la vite di tenuta della
camme rossa e ruotarla fino a fare scattare il microinterruttore (Fig. 37).
- Serrare la vite di tenuta della camme rossa (Fig. 38).
- Eseguire un ciclo completo di apertura e chiusura per verificare il perfetto posizionamento
delle camme. In caso di necessità correggere la posizione.
- Posizionare DIP8 su OFF.
Per il collegamento degli accessori e le funzionalità del quadro vedere il capitolo
COLLEGAMENTI ELETTRICI.
Chiudere con l’apposito coperchio la scatola elettrica utilizzando le 6 viti in dotazione.
FISSAGGIO CAVO ELETTRICO LATO
OPERATORE MASTER
Il cavo elettrico che alimenta l’operatore NON deve
essere fissato alla leva telescopica (Fig. 29).
Il cavo dovrà formare una curva in modo che
durante il movimento della porta non sia soggetto
a tensioni o strappi.
É consigliabile proteggere il cavo all’uscita del
foro della lamiera della porta con una guaina per
evitarne il taglio durante il movimento.
29
26
31
27
28
DIP 8
SCHEDA
SLAVE
cod.
ACQ9087
SCHEDA
SLAVE
cod. ACQ9087 30
I

11
33 34 35
36 37 38
REGOLAZIONE FINECORSA CHIUSURA
REGOLAZIONE FINECORSA APERTURA
32
FINECORSA CHIUSURA
CAMME ROSSA
FINECORSA APERTURA
CAMME VERDE
I

12
FISSAGGIO CARTER
- Eseguire il montaggio della manopola fissa (quella senza indicazione dello sblocco) sul carter utilizzando l’apposita vite, dado
e rondella in dotazione, inserendoli dalla parte opposta dello sblocco (Fig. 39).
- Applicare il tappo cieco dalla parte da cui non sporge l’albero quadro di traino del riduttore (Fig. 46).
- Innestare il connettore del gruppo illuminatore con il connettore del cavetto che fuoriesce dal contenitore del quadro elettrico
(Fig. 40 e 41).
- Inserire il carter sul riduttore facendo attenzione a inserirlo sul longherone negli appositi spazi e a centrare l’asta di sblocco
con il foro sul carter. Fissare con le viti in dotazione il carter al motore (Fig. 43 e 44) e successivamente fissare la maniglia
di sblocco (Fig. 45) all’asta di sblocco del motore.
- Applicare il tappo laterale (Fig. 47).
A questo punto l’operatore è installato e pronto per eseguire la manovra di apprendimento (vedere il capitolo
PROGRAMMAZIONE).
40 41 42
43 44 45
39
46
47
I

13
SBLOCCO INTERNO A MANIGLIA
BOSS viene normalmente fornito con una maniglia di sblocco azionabile dall’interno dell’abitazione (Fig. 48).
In caso di mancanza di energia elettrica ruotare entrambe le maniglie degli operatori.
Se lo sblocco è a destra ruotare in senso antiorario per sbloccare il riduttore e aprire la porta manualmente (in caso di operatori
con sblocco a sinistra ruotare la maniglia in senso orario).
Per bloccare il riduttore riportare la maniglia nella posizione iniziale.
Per poter eseguire in modo sicuro la movimentazione manuale dell’anta occorre verificare che:
- sulla porta siano fornite maniglie idonee;
- tali maniglie siano posizionate in modo da non creare punti di pericolo durante il loro utilizzo;
- lo sforzo manuale per muovere la porta non superi i 225N per le porte poste su siti privati ed i 390N per le porte poste su
siti commerciali ed industriali (valori indicati nel punto 5.3.5 della norma EN 12453).
ATTENZIONE: L’attivazione dello sblocco può provocare un movimento non controllabile della porta in caso questa non sia
correttamente equilibrata. In questo caso è necessario bilanciare correttamente la porta basculante.
SBLOCCO A FILO
Con questo tipo di sblocco è possibile sbloccare i motori dall’esterno in caso di black-out. E’ quindi consigliato quando non si
hanno altri accessi al garage se non dalla porta basculante.
Lo sblocco a filo può essere installato a DX o a SX dell’operatore a seconda di dove si trova la maniglia di chiusura manuale
della basculante.
Il dispositivo di sblocco (cod. ACG8734) viene applicato alla serratura esistente sulla porta basculante. ATTENZIONE: se sono
presenti 2 serrature sulla porta, applicare ad ogni serratura lo sblocco ACG8730.
Per il montaggio vedere le istruzioni specifiche inserite nell’accessorio.
Seguire le immagini dalla Fig. 53 alla 64.
49 50 51
48
52
53 54 55
56 57 58
I

14
62 63
59 60 61
64
I

15

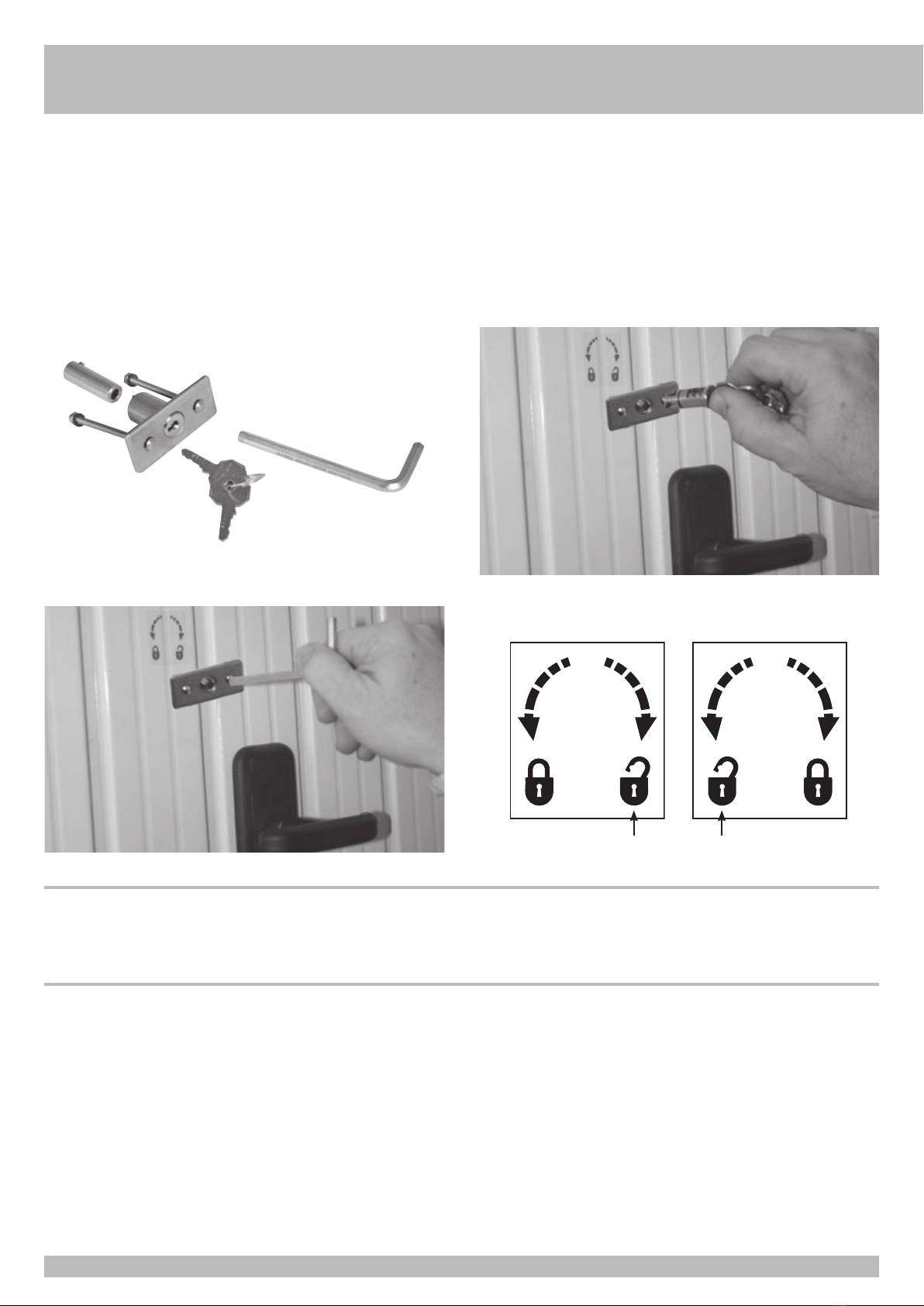

SBLOCCO CHIAVE A BRUGOLA CON SERRATURA
E’ possibile effettuare lo sblocco dall’esterno, utilizzando l’accessorio cod.ACG8732 con
chiave personalizzata.
Per il montaggio vedere le istruzioni specifiche inserite nell’accessorio.
Per effettuare l’operazione di sblocco dall’esterno eseguire queste semplici operazioni:
- Togliere il tamburo della serratura con apposita chiave (Fig. 66).
- Inserire una chiave a brugola n° 6 nel foro della piastrina fino a raggiungere la boccola di
sblocco (Fig. 67).
- Ruotare la chiave esagonale nel senso indicato dall’adesivo applicato sulla basculante, fino
ad ottenere lo sblocco dell’operatore (Fig. 68).
- Per bloccare il riduttore ruotare la chiave esagonale nel senso indicato dall’adesivo
applicato sulla basculante (Fig. 68).
65 66
67
BOSS DESTRO
SBLOCCO SBLOCCO
BOSS SINISTRO
68
ATTENZIONE!
Il riaggancio dei vari sblocchi a porta chiusa non garantisce la totale chiusura della basculante, che rimarrà parzialmente aperta fino a quando non sarà eseguita una movimentazione elettrica.
La corretta chiusura avverrà solamente a chiusura elettrica completata.
MANUTENZIONE
Da effettuare solamente da parte di personale specializzato dopo aver tolto l’alimentazione elettrica al motore.
Ogni anno ingrassare i cardini, le guide di scorrimento dei contrappesi, le leve telescopiche.
I

16
69
1
11
1
5
1
6
12
1
3
14
2
3
4
5
7
6
8
BOSS MASTER
BOSS SLAVE
SLAVE CARD
code ACQ9087
SLAVE CARD
code ACQ9087
COLLEGAMENTI TRA MOTORE MASTER E MOTORE SLAVE
Tramite la scheda SLAVE è possibile comandare un 2° motore per applicazioni su
basculanti con metrature superiori ai 9 m2.
Dopo aver tolto l’alimentazione di rete dall’impianto, è sufficiente inserire la scheda
SLAVE nel connettore J10.
La scheda si configura automaticamente all’accensione per il pilotaggio di 2 motori.
Collegare i 4 fili (sez. min. 0,5 mm2) dei morsetti 11-12-13-14 della scheda del
motore MASTER ai morsetti 11-12-13-14 presenti nel contenitore a bordo del
motore SLAVE.
Collegare i fili motore (sez. min. 1,5 mm2) dei morsetti 17-18 della scheda SLAVE
ai morsetti e della morsettiera presente nel contenitore a bordo del motore SLAVE.
SICUREZZA PER PORTA PEDONALE - PEDESTRIAN SECURITY
(morsetti 5-6)
Nel caso la basculante abbia una porta per passaggio pedonale, collegare un
microinterruttore (N.C. a porta pedonale chiusa) che segnali alla centralina se la porta
pedonale è aperta o chiusa.
Il collegamento deve essere eseguito tra i morsetti 5-6 (se nessuna costa collegata),
oppure in serie al contatto della costa (se presente).
Per un corretto funzionamento del sistema, il led DL3 deve essere acceso
segnalando che la porta pedonale è correttamente chiusa. Se il led DL3 è spento non
si avrà nessuna movimentazione della basculante perché la porta pedonale è aperta.
se i morsetti 5-6 non vengono utilizzati da coste o altri dispositivi, eseguire un
ponticello.
COLLEGAMENTI ELETTRICI
I

17
cod. ACG8734
SBLOCCO A FILO
I

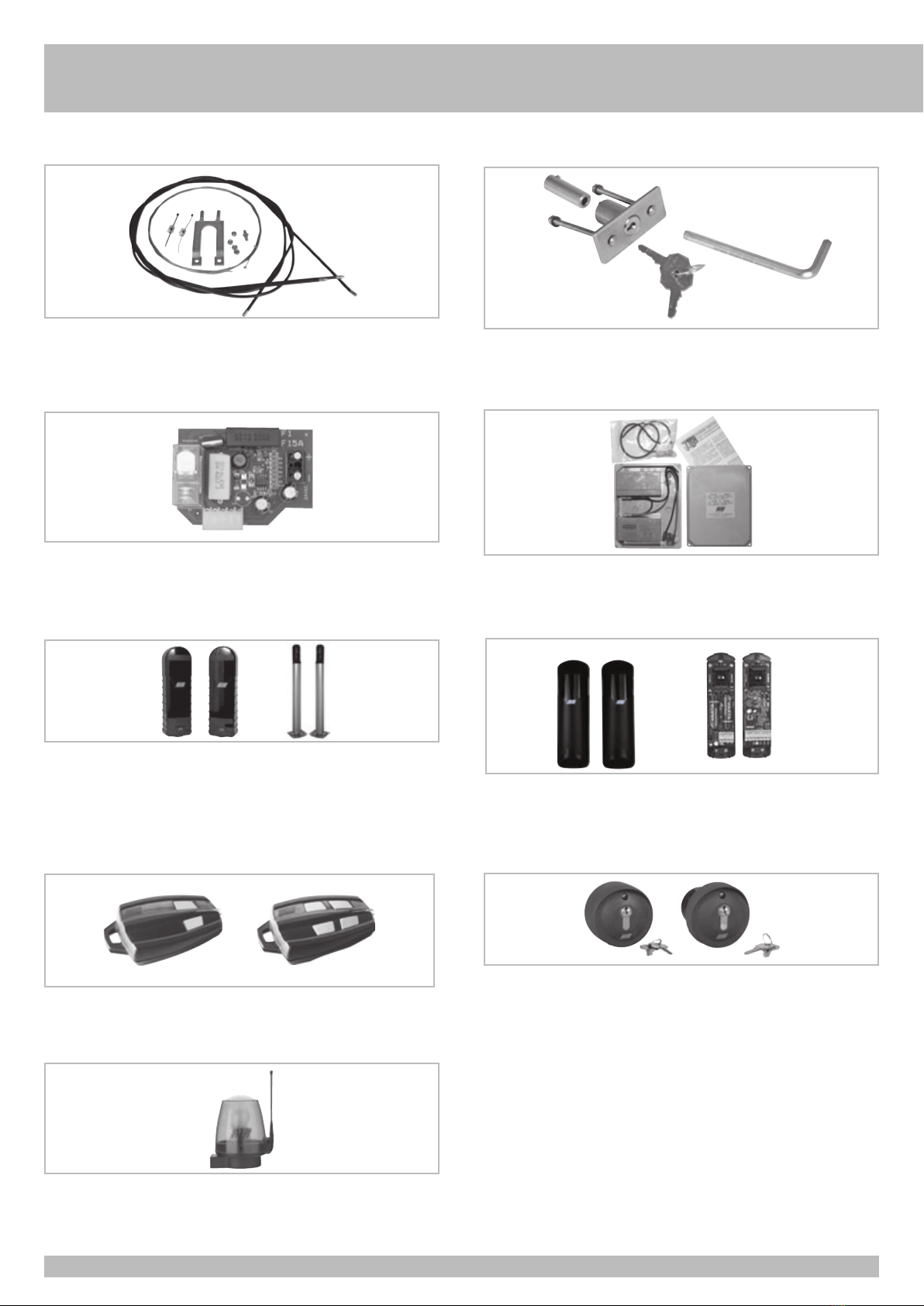

OPTIONAL
Per i collegamenti ed i dati tecnici degli accessori attenersi ai relativi libretti di istruzione.
SPARK
LAMPEGGIATORE SPARK con scheda intermittente incorporata cod. ACG7061
SUPPORTO LATERALE cod. ACG7042
ANTENNA SPARK 433 cod. ACG5452
BLOCK - BLOCK Wi-Fi
SELETTORE A CHIAVE BLOCK DA PARETE cod. ACG1053
SELETTORE A CHIAVE BLOCK Wi-Fi DA PARETE senza fili - batterie lithio incluse
cod. ACG6098
SELETTORE A CHIAVE BLOCK DA INCASSO cod. ACG1048
SBLOCCO CHIAVE A BRUGOLA CON SERRATURA
cod. ACG8732
CARICA BATTERIE BOSS 24V
cod. ACG4663
CONTENITORE CON BATTERIE
COPPIA FOTOCELLULE DA PARETE cod. ACG8032
COPPIA DI COLONNINE PER FIT SLIM cod. ACG8065
TRASMETTITORE TX SLIM SYNCRO cod. ACG8029
FIT SLIM
cod. ACG2246
Segnalazione batteria scarica - portata 30 m - durata batterie oltre 3 anni
cod. ACG8047
BATTERIE ALCALINE 4 x 1,5V cod. ACG9519
FOTOCELLULE NOVA WIRELESS
SUN 2CH cod. ACG6052 SUN 4CH cod. ACG6054
SUN CLONE 2CH cod. ACG6056 SUN CLONE 4CH cod. ACG6058
TELECOMANDO SUN

18
CARACTÉRISTIQUES TECNIQUES
BOSS est un opérateur irréversible employé pour les portes basculantes équilibrées par
contrepoids.
Il est pourvu d’un groupe réducteur lubrifié avec de la graisse synthétique, d’un déblocage
manuel en cas de coupure de courant et d’un longeron (en option) pour fixer l’opérateur
à la porte basculante.
BOSS est protégé des éclaboussures d’eau provenant de toutes les directions grâce à la
protection IP44 de série.
BOSS 24V SLAVE, jumelé à BOSS 24V MASTER, est pourvu d’un éclairage à led, d’un
réglage de la vitesse et d’un capteur d’impact conformément aux Normes Européennes en
vigueur.
Portes basculantes de 12 m2 max.
n° 1 - AA40840 - BOSS 24V MASTER de droite avec fin de course sans longeron
n° 1 - AA40845 - BOSS 24V SLAVE de droite sans longeron
n° 1 - ACG8188 - Longeron L = 1,95 m pour bascule pas prévue à la motorisation
n° 1 - ACG8189 - Longeron L = 0,8 m pour bascule prévue à la motorisation
n° 1 -
ACG8715 - Renvoi latéral pour 2 moteurs L= 30 cm
n° 1 - ACG8720 - Paire de leviers droits (ou ACG8722 - Paire de leviers courbes)
AA40840 AA40845
ACG8189
ACG8188
ACG8720 ACG8722
ACG8715
FCARACTERISTIQUES TECHNIQUES / INSTALLATION BOSS 24V SLAVE
Mesures en mm
1
102
182
69,5
147
703
800 (longeron court)
1950 (longeron long)
CARACTERISTIQUES
TECNIQUES
BOSS 24V MASTER +
BOSS 24V SLAVE
Max. longueur levier basculante cm 83
Max surface basculante m212 (2 motori)
Max largeur basculante m6 (2 motori)
Max. hauteur basculante m 2,5
Couple maxi 1 moteur Nm 350
Tours par minute de l’opérateur rpm 1,8
Temps de ouverture réglable s15 ÷ 23
Alimentation de ligne 230V ~ 50Hz
Alimentation moteur 24Vdc
Puissance 1 moteur W 55
Absorption ligne de réseau A 1,2
Cycles normatifs n° ∞- 20s/2s
Cycles conseillés par jour n° 36
Service 50%
Poids opérateur kg 9,5 MASTER - 8 SLAVE
Bruit db <70
Temperature de travail °C -10 ÷ +55°C
Indìce de protection IP 44

3
CONTROLE DE PRE-INSTALLATION
Pour des portes avec une largeur allant jusqu’à 6 m, hauteur maximale 2,5 m ou jusqu’à une superficie de 12 m2 et levier de
la basculante avec une longueur maximale de 83 cm, on utilisent 2 BOSS (MASTER AA40840 + SLAVE AA40845) installés
comme illustré sur la figure 3, une PAIRE DE LEVIERS DROITS cod. ACG8720 (ou une PAIRE DE LEVIERS COURBES cod.
ACG8722), le RENVOI LATÉRAL pour 2 moteurs cod. ACG8715 et 2 cod. ACG8189 LONGERONS COURTS ou 2 cod. ACG8188
LONGERONS LONGS.
-Vérifier que l’espace compris entre le châssis mobile de la porte et les caissons contenant les contrepoids soit supérieur à
15 mm. Il est dans ce cas possible d’installer les LEVIERS DROITS. Si la distance est moins de 15 mm, il faut utiliser les
LEVIERS COURBES en respectant les cotes de montage décrites sur la Fig. 4.
-Vérifier que les roulements de la porte basculante ne soient pas bloqués et que les cordes de fixation des contrepoids soient
en bon état.
-S’il existe, enlever le levier de fermeture manuelle raccordé à la serrure.
N.B. Il est obligatoire d’uniformiser les caractéristiques de la porte basculante aux normes
et lois en vigueur. La porte basculante ne peut être automatisée que si elle est en bon
état et si elle répond à la norme EN 12604.
Il ne faut pas créer de point de prise au piège (par exemple entre la porte basculante ouverte
et le mur).
55
4
1
1 - 1 Opérateur BOSS MASTER +
1 Opérateur BOSS SLAVE
2 - Antenne radio
3 - Feu clignotant
4 - Sélecteur à clé
BLOCK WIRELESS
5 - Photocellules intérieures
2
3
Le levier de la basculante
doit avoir une longueur de
max. 83 cm
Parties à installer conformément à la norme EN12453
TYPE DE COMMANDE
USAGE DE LA FERMETURE
Personne expertes
(au dehors d’une zone
publique*)
Personne expertes
(zone publique) Usage illimité
homme presente A B -
impulsion en vue
(es. capteur) C ou E C ou E C et D, ou E
impulsion hors de
vue (es. boîtier de
commande)
C ou E C et D, ou E C et D, ou E
automatique C et D, ou E C et D, ou E C et D, ou E
* example typique: fermetures qui n’ont pas d’accès à un chemin public.
A: Touche de commande à homme present (à action maintenue), code ACG2013.
B: Sélecteur à clef à homme present, code ACG6098.
C: Réglage de la puissance du moteur.
D: Barre palpeuse code ACG8610 ou Photo-cellules code ACG8026 et/ou autres
dispositifs de limitation des forces dans les limites de la norme EN12453-
appendice A.
E: Cellules photo-électriques, code ACG8026 (Appliquer chaque 60÷70 cm pour
toute la taille de la colonne de la porte jusqu’à un maximum de 2,5 m - EN 12445
point 7.3.2.1).
F
19

APPLICATION D’UN LONG LONGERON (POUR PORTES BASCULANTES
SANS MOTORISATION PRÉVUE)
Cod. ACG8188
Positionner le longeron en tenant la partie supérieure (fente pour le passage des câbles
électriques) tournée vers le haut (Fig. 6).
Fixer le longeron à ras de la partie mobile supérieure de la porte basculante loin 17 cm du fil
intérieur du fourreau en utilisant pour le fixer des vis autotaraudeuses 6,3x13 non fournies.
APPLICATION DU LONGERON COURT (POUR PORTES BASCULANTES
AVEC MOTORISATION PRÉVUE)
Cod. ACG8189
Calculer la cote L = C - 410 [mm] à laquelle doit être fixé verticalement le longeron (Fig.
7-8).
Veuillez le positionner sur les renforts verticaux en tenant la partie supérieure (fente pour le
passage des câbles électriques) tournée vers le haut en position verticale. Fixer ensuite le
longeron loin 17 cm du fil intérieur du fourreau à l’aide des 4 fentes passantes à l’aide de
4 vis métriques M6x25 et d’écrous autobloquants non fournis.
Àpres l’achèvement du montage, soit avec le LONGERON
LONG, soit avec le LONGERON COURT, l’axe du arbre
de sortie du réducteur doit être placé à une distance de
80±10 mm de l’axe du pivot du petit bras de la porte
basculante.
APPLICATION DES LEVIERS
MONTAGE DE LA PAIRE DE LEVIERS DROITS (cod. ACG8720) ENTRE LE MOTEUR ET
LE CHÂSSIS SUPÉRIEUR DE LA PORTE
NB: La PAIRE DE LEVIERS DROITS TÉLÉSCOPIQUES peut être montée lorsqu’entre
la partie mobile de la porte et le caisson contenant le contrepoids, il y a un
espace de 15 mm minimum.
- Fixer avec des rivets ou des vis les cornières au châssis supérieur en respectant les
mesures illustrées à la Fig. 4: si à l’hauteur de 35 mm, on trouve la plaque de
renforcement du châssis de la basculante, il est possible de fixer les étriers
directement sur la plaque même si l’hauteur ne sera pas respecté.
Si pour la porte basculante est prévue la motorisation, utiliser les points d’attache prévus
à cet effet. Ne pas utiliser les cornières fournies.
- Insérez les fourreaux des leviers aux cornières et fixez-les avec les chevilles et goupilles
fournies (Fig. 4).
- Faire attention à ce qu’une fois montés les fourreaux ne heurtent pas les leviers de
mouvement de la porte basculante.
MONTAGE DE LA PAIRE DE LEVIERS COURBES (cod. ACG8722) ENTRE LE MOTEUR
ET LE CHÂSSIS SUPÉRIEUR DE LA PORTE
N.B.: La PAIRE DE LEVIERS COURBES TÉLÉSCOPIQUES est nécessaire lorsque
l’espace compris entre le châssis mobile de la porte et les caissons
contenant les contrepoids est moins de 15 mm.
- Si pour la porte basculante est prévue la motorisation, utiliser les points d’attache prévus
à cet effet. Ne pas utiliser les cornières fournies.
- Insérez les fourreaux des leviers aux cornières et fixez-les avec les chevilles et goupilles
fournies (Fig. 4).
- Faire attention à ce qu’une fois montés les fourreaux ne heurtent pas les leviers de
mouvement de la porte basculante.
CORNIÈRES
40 mm
CORNIÈRES
FOURREAU DES LEVIERS FOURREAU DES LEVIERS
5A 5B
N.B.: La longueur du fourreau des leviers devra être modifiée en fonction de la hauteur de la porte basculante. Il est donc indispensable de raccourcir aussi bien le fourreau
que le levier de sorte que le fourreau puisse se trouver à une distance de 40 mm du centre du pivot d’entraînement, lorsque la porte est ouverte, et que le levier
n’entre pas en collision avec le pivot de rotation positionné sur les cornières (Fig. 5A)
4
35 mm 55 mm
FMONTAGE DE 2 BOSS POUR PORTES JUSQU’ A 12 m
2
C
L
L = C - 410 mm
max 83 cm
7 8
L
6
17 cm
