RICOH FT5580/FT5590
FIELD SERVICE MANUAL
RICOH COMPANY, LTD.

12 June 1987
CONTENTS
INSTALLATION
Environment
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Minimum Space Requirements
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Machine Level
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Power Source
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Accessary Check
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Installation Procedure
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Cassette Modification
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Key Counter Holder Installation
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
SERVICE TABLES
PM Tables
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Service Tables
1. Test Points
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2. Variable Resistors
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3. DIP Switches Tables
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4. User Codes Table
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5. Service Program SP-8 Data Input Guide Table
. . . . . . . . . . . . . . . . . . . . . . . .
Service Program Mode Operation
1. Service Program Access Procedure
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2. Change Adjustment Values or Modes
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3. Memory Clear Procedure
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4. Service Program Mode Table
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5. Language Code Table
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Special Tools and Lubricants
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Service Remarks
1. Handling the Drum
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2. Charge Corona
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3. Erase Lamp
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4. Optics
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5. Development Unit
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6. Transfer and Separation Corona
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7. Cleaning Unit
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
8. Pre-transfer & Quenching Unit
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
9. Fusing
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
10. Paper Feed and Duplex
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
11. Optional Equipment
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
12. Handling PCBs
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
REPLACEMENT AND ADJUSTMENT
1- 1
1- 2
1- 3
1- 3
1- 4
1- 5
1-13
1-14
2- 1
2- 4
2- 4
2- 5
2- 5
2- 6
2- 7
2- 7
2- 8
2-10
2-19
2-20
2-21
2-21
2-22
2-22
2-22
2-23
2-23
2-23
2-23
2-24
2-24
2-24
Optics
1. Exposure Glass Removal
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3- 1
2. Sixth Mirror Replacement
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3- 2
3. Scanner Drive Wire Replacement
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3- 3
4. Fourth and Fifth Mirror Drive Wire Replacement
. . . . . . . . . . . . . . . . . . . . .
3- 7
5. Lens Drive Wire Replacement
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3- 8

12 June 1987
6. Scanner Harness Replacement
(Optics Cables & Exposure Lamp)
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3- 9
Development
1. Developer Replacement
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3-11
2. Image Density Sensor Removal
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3-12
3. Toner Collection Bottle Cleaning
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3-13
4. Vsg Voltage Checking
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3-14
5. Vsg Voltage Adjustment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-15
6. Toner Supply System Checking . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3-16
7. Toner Density Recovery
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-17
8. Detect/Fixed Mode Selection
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-17
9. Toner Amount Changing
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3-17
10. ID Pattern Bias Voltage Adjustment
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-17
Cleaning
1. Pick-off Pawl Replacement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-18
2. Cleaning Blade and Brush Replacement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-20
3. Blade Cleaner and Bias Roller Blade Replacement . . . . . . . . . . . . . . . . . 3-21
Fusing
1. Fusing Unit Removal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-22
2. Oil Blade Replacement
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-23
3. Thermistor Replacement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-24
4. Thermofuse Replacement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-25
5. Hot Roller Stripper Replacement
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-26
6. Hot Roller Replacement
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-27
7. Pressure Roller Replacement
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-29
8. Entrance Guide Height Adjustment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-30
9. Fusing Pressure Adjustment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-31
10. Hot Roller Temperature Adjustment
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-32
11. Idling Period Selection . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-32
Paper Feed
1. Pick-up, Paper Feed and Separation Rollers Replacement . . 3-33
2. Transport Unit Removal
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3-34
Duplex
1. Invertor Unit Removal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-35
2. Duplex Transport and Fork Gate Units Removal . . . . . . . . . . . . . . . . . . . . . . 3-36
3. Jogger Unit Removal
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3-37
4. Duplex Pick-up and Feed Rollers Replacement . . . . . . . . . . . . . . . . . . . . . . . . 3-38
5. Duplex Separation Roller Replacement
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-39
6. Positioning and Entrance Actuator Rollers Replacement . . . . . . 3-40
7. Duplex Pick-up Solenoid Adjustment
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-41
8. Jogger Wire Replacement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-42
Copy Image
1. Vertical Magnification Adjustment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-43
2. Horizontal Magnification
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3-44
3. Focus Adjustment
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-45
4. Uneven Exposure Adjustment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-46
5. Light Intensity Adjustment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-47
6. Setting ADS Reference Voltage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-47
7. ADS Voltage Adjustment
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3-48
8. ADS Operation Checking
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-49
9. OW/OL Sensor Voltage Adjustment
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-50
10. OL Sensor Length Sensing Adjustment
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-51
11. Erase Adjustment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-51
12. Registration Adjustment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-52

Corona
1. Charge Corona Wire Replacement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3-53
2. Pre-quenching Corona Wire Replacement
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3-55
3. Transfer and Separation Corona Wires Replacement
. . . . . . . . . . . . . . .
3-56
4. Charge Cleaner Drive Wire Replacement
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3-57
5. TC/SC Cleaner Drive Wire Replacement
. . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . .
3-58
6. Drum Current Adjustment Preparation
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3-59
Others
1. Power Supply Unit Removal
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3-66
ELECTRICAL DATA
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
Main PCB Schematic . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4- 1
Optics PCB Schematic
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4- 2
Paper Feed PCB Schematic . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4- 3
Timer PCB Schematic
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4- 4
Timing Chart . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . .
4- 5
Sorter PCB Schematic . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4- 6
ARDF PCB Schematic . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4- 7
Large Capacity Tray Schematic - 1,000 sheets . . . . . . . . . . . . . . . . . . . . . . . 4- 8
Large Capacity Tray Schematic - 2,500 sheets
. . . . . . . . . . . . . . . . . . . . . . .
4- 9
15 Bin Sorter PCB Schematic
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4-10
11. 15 Bin Sorter Timing Chart . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4-11
DOCUMENT FEEDER
Installation
1. Accessory Check
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5- 1
2. Installation Procedure
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5- 2
Replacement and Adjustment
1. DF Belt Drive Motor Speed Adjustment
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5- 8
SORTER
Installation
1. Accessory Check
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6- 1
2. Installation Procedure
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6- 2
Replacement and Adjustment
1. Bin Drive Belt Replacement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6- 5
2. Bin Drive Motor Replacement
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6- 7
3. Bin Replacement
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6- 8
4. Exit Roller Drive Motor Replacement
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6- 9
5. Lower Exit Roller Unit Replacement
and Exit Sensor Replacement
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6-10

LARGE CAPACITY TRAY (1,000 SHEETS)
Installation
1. Accessory Check
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2. Installation Procedure
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Replacement and Adjustment
1.
2.
3.
4.
5.
Tray Down Sensor and Positioning Switch Replacement
. . . . . .
Paper Size Sensor Replacement
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Tray Wire Replacement
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Paper Volume Cord Replacement
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Side Registration Adjustment
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
LARGE CAPACITY TRAY (2,500 SHEETS)
Installation
1. Accessory Check
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2. Installation Procedure
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
CASSETTE BANK
Installation
1. Accessory Check
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2. Installation Procedure . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
TROUBLESHOOTING
Service Call Conditions
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
FT6620
Manual Level
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Accessory Check
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Installation Procedure . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Optics
1. Exposure Glass Removal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Development
1. Developer Replacement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2. Toner Collection Bottle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Paper Feed
1. Pick-up, Paper Feed and Separation Roller Replacement . . . .
2. Transport Unit Removal
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Duplex
1. Invertor Unit Removal
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2. Duplex Transport and Fork Gate Unit Removal
. . . . . . . . . . . . . . . . . . . . . . .
3. Jogger Unit Removal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Others
1. Power Supply Unit Removal
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7- 1
7- 2
7- 6
7- 8
7- 9
7-12
7-14
8- 1
8- 2
9- 1
9- 2
10- 1
11- 1
11- 2
11- 3
11-14
11-15
11-16
11-17
11-18
11-19
11-20
11-21
11-22

15 BIN SORTER
Installation
1. Accessory Check
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
12- 1
2. Installation Procedure
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
12- 2
Replacement and Adjustment
1. Sorter Removal
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
12- 7
2. Inlet Sensor Replacement
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
12- 8
3. Jam Sensor Replacement
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
12- 9
4. Sponge Roller Replacement
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
12-10
5. DC Motor Replacement
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
12-12
Service Table
1. LEDs
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
12-13
2. Dip Switch
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
12-13
3. Service Program Mode
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
12-14

SECTION 1
INSTALLATION

CONTENTS
Environment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Minimum Space Requirements . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Machine Level . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Power Source . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Accessary Check . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Installation Procedure . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Cassette Modification . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Key Counter Holder Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1- 1
1- 2
1- 3
1- 3
1- 4
1- 5
1-13
1-14

12 June 1987
ENVIRONMENT
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
Temperature Range: 10°C to 30°C (50°F to 80°F)
Humidity Range: 15% to 90% RH
Ambient Illumination: Less than 1,500 Iux (Do not expose to
direct sun light.)
Ventilation: Room air should turn over at least 3
times/hour.
Ambient Dust: Less than 0.15 mg/m3 (4 x 10-3 Oz/yd3)
Room size More than 10 m3 (13.4 yd3)
If the place of installation is air-conditioned or heated, place the
machine:
a) where it will not be subjected to sudden
from low to high, or vice versa.
b) where it will not be directly exposed to
conditioner.
temperature changes
cool air from an air
c)where it will not be directly exposed to reflected heat from a
heater.
Avoid placing the copier in an area filled with corrosive gas.
Avoid any area higher that 2,000 m (6,500 feet) above sea level.
Place the copier on a strong and level base.
Avoid any area wherethe copier may be subjected to strong
vibration.
1-1

12 June 1987
MINIMUM SPACE REQUIREMENTS
1-2

12 June 1987

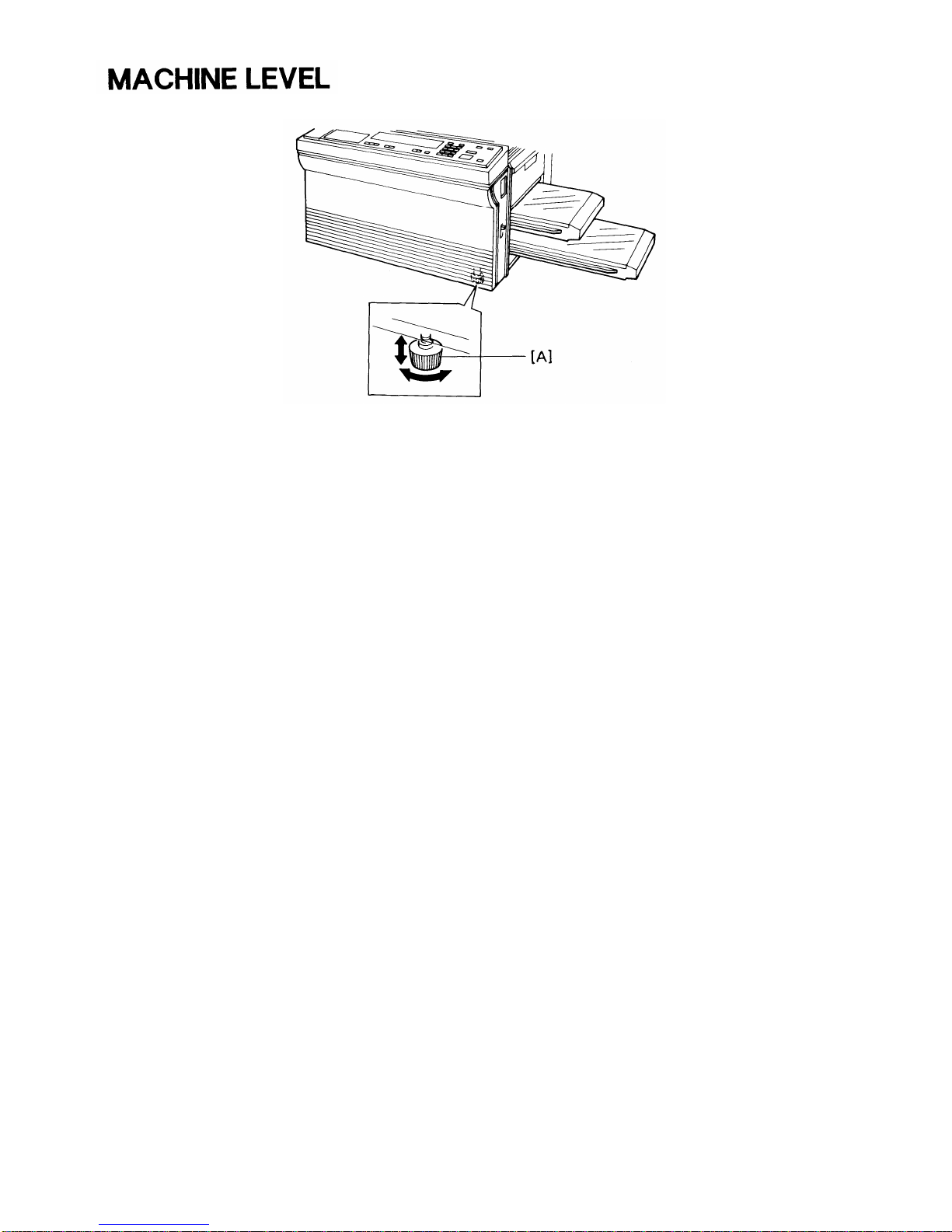

1.
Front to Back: Within 5 mm (0.2”) of level
2. Right to Left: Within 5 mm (0.2”) of level
3. Screw the leveling feet [A] up or down to level the machine.
POWER SOURCE
1.
2.
3.
Input voltage Level
110 V/60 Hz - 15A
115 V/60 Hz - 15A
220 V/50 Hz - 8A
240 V/50 Hz - 8A
Permissible Voltage Fluctuation : 10%
Permissible Extension Cord : None recommended
NOTE: -Be sure to ground the machine.(Do not connect the
grounding wire to a gas pipe.)
- Make sure the plug is firmly inserted in the outlet.
- Should be a dedicated power outlet.
- Do not set anything on the power cord.
1-3

12 June 1987
ACCESSARY CHECK
Check the quantity and condition of the accessories in the box according
to the following list:
1. Editing Sheet
2. Sort/Stack Key Top
3. Sort/Stack Key Cover
4. NECR
5. Cassette - Large
6. Cassette - Small
7. Paper Size
Actuator Plate
8. Paper Size Decal
9. Toner Catch Pan
10. Copy Tray
11. Original Holder
12. Operating Instructions
- English
- Five languages
13. Envelope - NECR
14. Multiple Language
Decal
USA
1
1
1
1
1
2
4
8
1
0
0
1
0
1
1
Europe
1
1
1
1
1
2
3
6
1
1
0
0
1
0
1
Middle East
& Asia
1
1
1
1
2
1
5
10
1
1
1
1
0
0
1
Taiwan
1
1
1
1
2
2
6
12
1
1
1
1
0
0
1
1-4

12 June 1987
INSTALLATION PROCEDURE
NOTE:
-USA version-
The platen cover and the original stacker are needed as options
if DF is not to be installed. Also, the copy tray is needed if the
sorter is not to be installed.
-European version-
The platen cover and the original stacker are needed as options
if DF is not to be installed. Also, the guidance ROM kit (option)
is needed if one of the following optional languages is wanted on
the guidance display.
Option ROM Standard ROM
0: Swedish 0: Japanese
1: English 1: English
2: Danish 2: French
3: Norwegian 3: German
4: Finnish 4: Italian
5: Dutch 5: Spanish
(The English in both the optional and the standard ROMs are the
same.)
1-5

12 June 1987
1.
2.
3.
4.
5.
Remove the strips
Remove the strips
Non-duplex model
Duplex model
of tape [A], and open the front cover.
of tape as follows:
--- [B]
--- [B+C]
Remove the
Remove the
only).
fork gate unit support cushion [D] (Duplex model only).
fork gate unit lock plate [E] (2 screws) (Duplex model
Remove the transport unit lock plate [F] (2 screws) and the wedge
[G] from between the registration rollers.
1-6

12 June 1987
6. Remove the rear cover (2 screws), the left cover [A] (2 screws), and
the scanner lock plate [B] (1 screw).
NOTE: Reinstall the screw for future use. Do not throw away the
scanner lock plate. It is necessary to reinstall it if the copier
is to be transported long distances (by vehicle).
7. Remove the main PCB shielding plate [C] (2 screws), and move the
jumper connector (JPSW 191) on the timer PCB [D] from the upper
(printed “OFF”) to the lower position. Then, reinstall the removed
covers if no peripherals are to be installed.
8. Remove the fusing unit, then remove the fusing unit cover [E] (2
screws, 1 shoulder screw).
9. Prime the oil supply pad [F] with silicon oil [G]. Then, fill the oil tank
[H] with silicon oil.
10. Manually operate the oil pump lever [I] and confirm correct operation
and the overall condition of the silicon oil supply assembly. Then,
reassemble the fusing unit.
1-7

12 June 1987

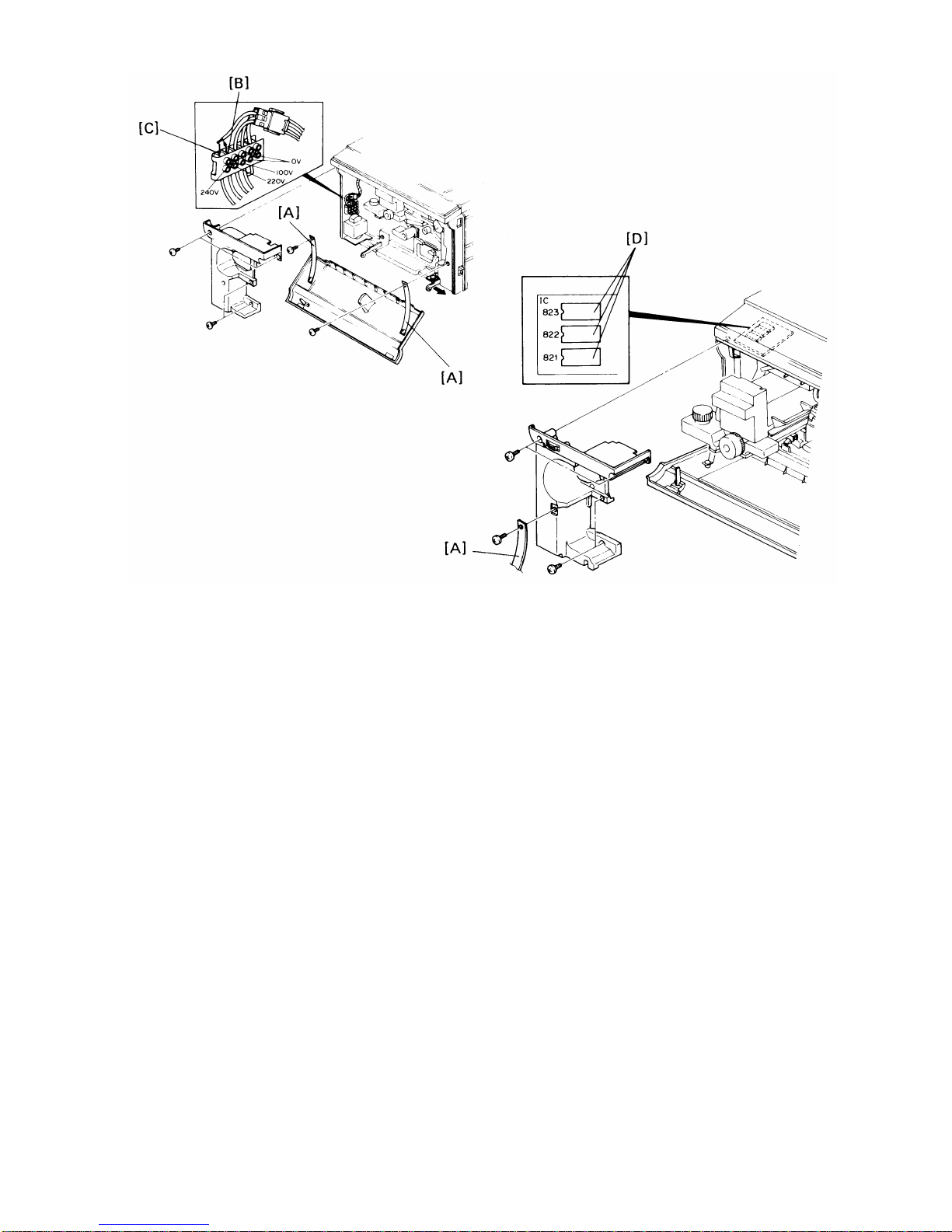

11. European version only:
-220 to 240 volts conversion-
a) Remove the support straps [A] (1 screw each), the front cover
(2 knob screws) and the left inner cover (4 screws).
b) Disconnect the wire from the 220 volt terminal [B], and connect
this wire to the 240 volt terminal [C] as shown.
-Guidance ROM kit installation-
a) Replace the three ROMs [D] (IC 821, 822 & 823) on the
operation panel with the ROMs of the guidance ROM kit.
b) Reinstall the right inner and the front covers.
1-8

12 June 1987
12.
13.
14.
15.
16.
17.
18.
19.
20.

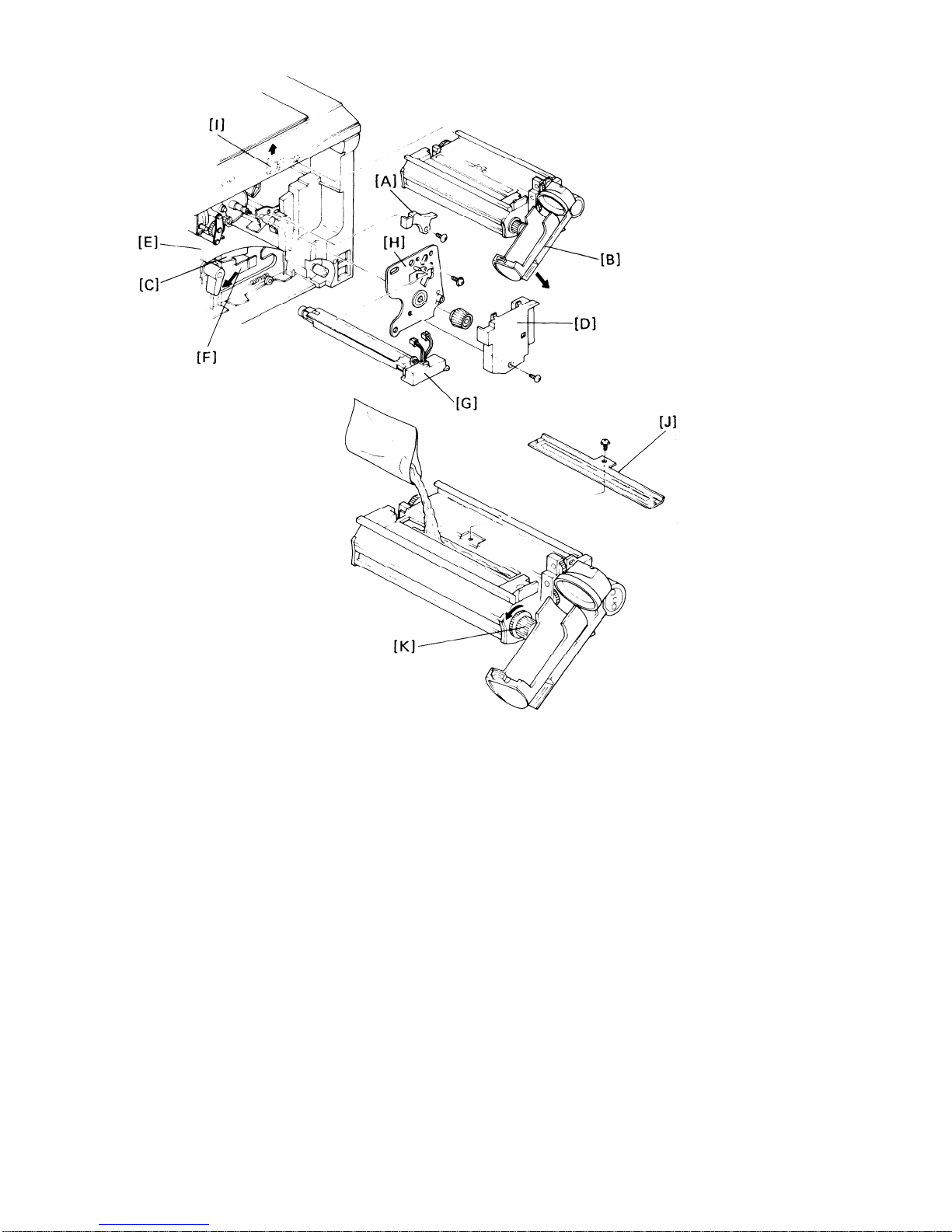

Reinstall the fusing
Remove the image
unit.
density sensor cover [A].
Pull down the toner bottle holder [B], lower the transport unit [C], and
remove the drum inner cover [D] (1 screw).
Put a sheet of paper [E] on the T/S corona unit [F].
Remove the charge corona unit [G] (2 connectors), and remove the
drum stay [H] (1 screw, knob - reverse thread).
Place a sheet of paper on the floor. Raise the development unit lock
lever [I], remove the development unit, and place it on the paper.
Remove the developer inlet cover [J] (1 screw).
Pour one kilogram of developer into the development unit while
turning the knob [K] counterclockwise to distribute the developer.
Reinstall the developer inlet cover.
1-9

12 June 1987
21.
22.
23.
24.

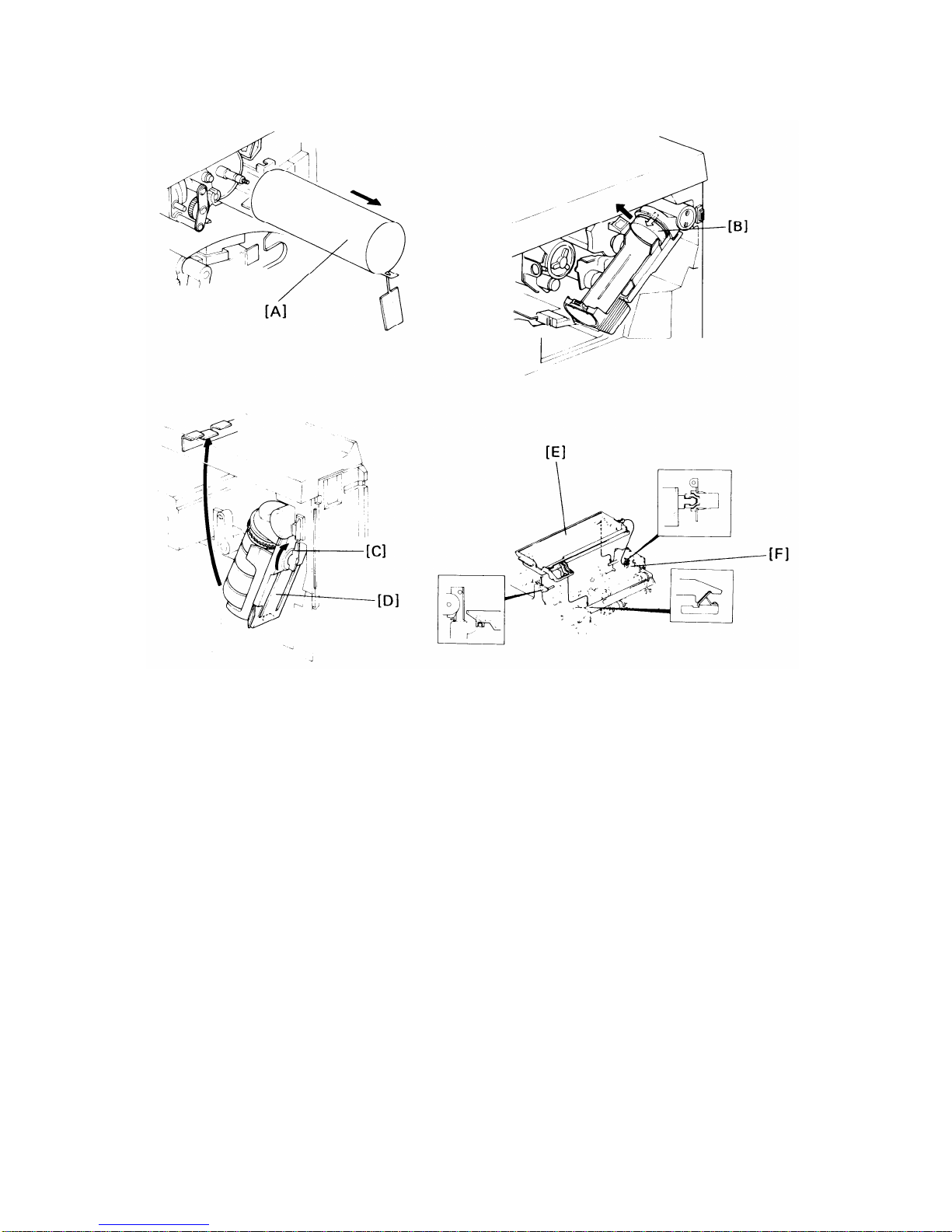

Pull out the drum protective sleeve [A] from the drum.
NOTE:
Save the drum protectivesleeve for future use when
servicing the copier.
Reinstall all removed parts, and return them to their original position.
Remove the toner tank plug [B] and load the toner bottle onto the
bottle holder. Then, fix the bottle with the lever [C], and raise the
holder [D] up to the bracket.
Install the toner catch pan [E] on the jogger unit [F].
1-10

25.
26.
27.
1-11
12 June 1987
Install the platen cover [A] (2 stud screws) and the original holder [B]
(Two sided tape) as necessary.
Remove the DIP switch cover [C] (1 screw), and turn on DIP switch
801-8 [D]. Then, plug in the machine and turn on the main switch.
Set the proper language in the guidance display using SP 12 (LT
Version) or SP 13 (A4 Version).
To access SP (Service program mode), enter 12 or 13 using the
number keys. Press the Recall/Enter key.

12 June 1987
28.
29.
30.
31.
32.
33.
34.
35.
Put five sheets of white paper (A3 of 11” x 17”) on the exposure
glass.
Set SP 10 for drum conditioning.
After the warm up period is completed, press the Start Key to start
drum conditioning. (100 is automatically displayed on the copy
counter by SP 10.)
Set all appropriate SP modes as required.
Turn off the main switch the DIP switch 801-8, and reinstall the DIP
switch cover. Then, turn on the main switch.
Install the operating instruction cards [A] over the DIP switch cover
(two-sided tape). Then, install the receiving tray.
Load paper into the cassette, then check the machine operation and
the copy quality.
Fill out the New Equipment Condition Report.
1-12
