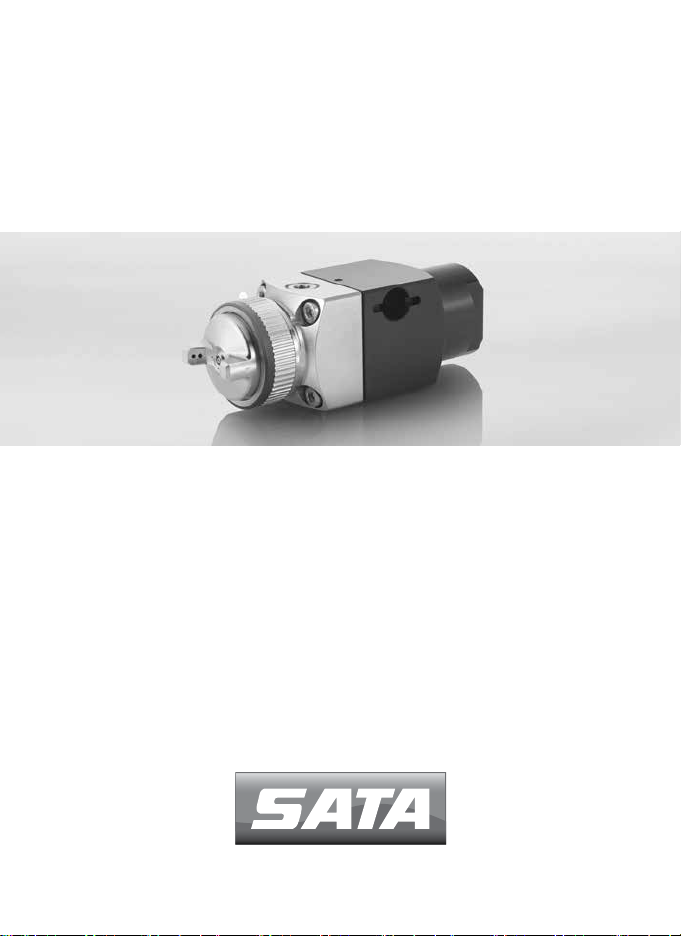

SATA SATAjet 1000 ROB RP User manual

SATAjet 1000 ROB™ RP®/HVLP
SATAjet 3000 ROB™ RP®/HVLP
SATAminijet 1000 ROB™ RP®/HVLP
SATAminijet 3000 ROB™ HVLP
Betriebsanleitung | Упътване за работа | 使用说明书 | Návod k použití
Betjeningsvejledning|Kasutusjuhend|OperatingInstructions|Instrucciones
de servicio | Käyttöohje | Mode d'emploi | Οδηγίες λειτουργίας | Üzemeltetési
utasítás | Istruzione d'uso Naudojimo instrukcija | Lietošanas instrukcija |
Gebruikershandleiding | Bruksveiledning | Instrukcja obsługi | Instruções
de funcionamento | Manual de utilizare | Руководство по эксплуатации
Bruksanvisning | Navodilo za obratovanje | Návod na | Kullanım talimatı
Operating Instructions

Index
[A | DE] Betriebsanleitung | deutsch.......................................................5
[BG] Упътване за работа | български................................................ 21
[CN] 使用说明书 | 中文 .........................................................................40
[CZ] Návod k použití | čeština............................................................... 52
[DK] Betjeningsvejledning | dansk........................................................68
[EE] Kasutusjuhend | eesti ...................................................................83
[EN] Operating Instructions | english....................................................98
[ES] Instrucciones de servicio | español............................................. 113
[FI] Käyttöohje | suomi........................................................................ 131
[FR | BL | L] Mode d'emploi | français................................................. 146
[GR] Οδηγίες λειτουργίας | greek........................................................ 164
[HU] Üzemeltetési utasítás | magyar..................................................182
[IT] Istruzione d'uso | italiano..............................................................198
[A | LT] Naudojimo instrukcija | lietuvių k............................................215
[LV] Lietošanas instrukcija | latviski....................................................231
[NL] Gebruikershandleiding | nederlandse ......................................... 249
[NO] Bruksveiledning | norsk..............................................................265
[PL] Instrukcja obsługi | polski ............................................................ 279
[PT] Instruções de funcionamento | portugues................................... 296
[RO] Manual de utilizare | românesc .................................................. 313
[RUS] Руководство по эксплуатации | порусский ........................... 330
[S] Bruksanvisning | svensk................................................................ 349
[SI] Navodilo za obratovanje | slovenski............................................. 364
[SK] Návod na použitie | slovenčina...................................................380
[TR] Kullanım talimatı | türkçe ............................................................396
[US | CDN] Operating Instructions | US-english ................................. 412

[1-13]
[1-12]
[1-16]
[1-17]
[1-14]
[1-15]
[1-2]
[1-10]
[1-11]
[1-9]
[1-6]
[1-3]
[1-4]
[1-5]
[1-8]
[1-7]
[1-1]
[1]

[3-1]
[3-3]
[3-2]
[3]
[2-1]
[2-2]
[2-3]
[2-4]
[2-5]
[2]

5
DE
Betriebsanleitung SATA Automatikpistole ROB Betriebsanleitung SATA Automatikpistole ROB
Inhaltsverzeichnis
[Originalfassung: Deutsch]
1. Allgemeine Informationen........5
2. Sicherheitshinweise.................7
3. Bestimmungsgemäße
Verwendung ............................ 8
4. Technische Daten....................8
5. Lieferumfang ...........................8
6. Aufbau.....................................8
7. Beschreibung ..........................9
8. Montage ..................................9
9. Betrieb................................... 11
10. Wartung und Instandhal-
tung .......................................13
11. PegeundLagerung.............17
12. Störungen..............................17
13. Kundendienst und Ersatztei-
le............................................19
14. EU Konformitätserklärung .....19
1. Allgemeine Informatio-
nen
1.1. Einleitung
Diese Betriebsanleitung enthält
wichtige Informationen für den Be-
trieb der Automatikpistole. Ebenso
werden Montage, Bedienung, P󰘱e-
ge, Wartung, Reinigung, Warn- und
Fehlermeldung sowie Störungsbe-
hebung beschrieben.
Zuerst lesen!
Vor Montage und Inbetriebnah-
me der Automa-tikpistole diese
Betriebsanleitung vollständig und
sorgfältig durchlesen. Die Si-
cherheits- und Gefahrenhinweise
beachten!
Diese Betriebsanleitung immer bei
der Automatikpistole oder an einer
jederzeit für jedermann zugängli-
chen Stelle aufbewahren!
1.2. Zielgruppe
Diese Betriebsanleitung ist für ge-
schultes Personal zur Anwendung bei
automatischen Beschichtungsaufgaben
in lackierenden Betrieben bestimmt.
1.3. Warnhinweise in dieser
Betriebsanleitung
Explosionsgefahr!
Dieser Hinweis kennzeichnet
eine Gefährdung mit hohem
Risiko, die unmittelbar Tod oder
schwere Körperverletzung zur
Folge haben wird, wenn sie nicht
vermieden wird.
→ Dieser Pfeil weist Sie
auf die entsprechende Vorsichts-
maßnahme hin, um die Gefähr-
dung abzuwenden.
Warnung!
Dieser Hinweis kennzeichnet
eine Gefährdung mit mittlerem
Risiko, die möglicherweise Tod
oder schwere Körperverletzung
zur Folge haben kann, wenn sie
nicht vermieden wird.
→ Dieser Pfeil weist Sie auf die
entsprechende Vorsichtsmaß-
nahme hin, um die Gefährdung
abzuwenden.
[A | DE] Betriebsanleitung | deutsch

6
DE
Betriebsanleitung SATA Automatikpistole ROB
Vorsicht!
Dieser Hinweis kennzeichnet
eine Gefährdung mit geringem
Risiko, die leichte oder mittlere
Körperverletzung oder Sachscha-
den zur Folge haben kann, wenn
sie nicht vermieden wird.
→ Dieser Pfeil weist Sie auf die
entsprechende Vorsichtsmaß-
nahme hin, um die Gefährdung
abzuwenden.
Hinweis!
Dieser Hinweis gibt Ihnen An-
wendungsempfehlungen und
hilfreiche Tipps für Bedienung,
Betrieb, Wartung und Reparatur.
1.4. Unfallverhütung
Grundsätzlich sind die allgemei-
nen sowie die landesspezi󰘰schen
Unfallverhütungsvorschriften und
die entsprechenden Werkstatt- und
Betriebsschutzanweisungen einzu-
halten.
1.5. Ersatz-, Zubehör- und
Verschleißteile
Grundsätzlich sind nur Original Er-
satz-, Zubehör- und Verschleißteile
von SATA zu verwenden. Zubehör-
teile, die nicht von SATA geliefert
wurden, sind nicht geprüft und nicht
freigegeben. Für Schäden, die
durch die Verwendung nicht frei-
gegebener Ersatz-, Zubehör- und
Verschleißteile entstanden sind,
übernimmt SATA keinerlei Haftung.
1.6. Gewährleistung und
Haftung
Es gelten die Allgemeinen Ge-
schäftsbedingungen von SATA
und ggf. weitere vertragliche Ab-
sprachen sowie die jeweils gültigen
Gesetze.
SATA haftet nicht bei
■Nichtbeachtung der Betriebsanlei-
tung.
■Einsatz von nicht ausgebildetem
Personal.
■Nicht bestimmungsgemäßer Verwen-
dung des Produkts.
■Nichtverwendung der persönlichen
Schutzausrüstung.
■Nichtverwendung von Original Zube-
hör- und Ersatzteilen.
■Eigenmächtigen Umbauten oder tech-
nischen Veränderungen.
■Natürlicher Abnutzung/Verschleiß.
■Gebrauchsuntypischer Schlagbelas-
tung.
■Unzulässigen Montage- und Demon-
tagearbeiten.
1.7. Angewandte Richtlini-
en, Verordnungen und
Normen
Richtlinie 94/9/EG
Geräte und Schutzsysteme zur be-
stimmungsgemäßen Verwendung
in explosionsgefährdeten Bereichen
(ATEX).
Richtlinie 98/37/EG
Maschinenrichtlinie (bis 28. Dezem-
ber 2009).
Richtlinie 2006/42/EG
Maschinenrichtlinie.

7
DE
Betriebsanleitung SATA Automatikpistole ROB Betriebsanleitung SATA Automatikpistole ROB
DIN EN ISO 1127-1:2011
Sicherheit von Maschinen, Allge-
meine Anforderungen.
EN 60079-0:2013
Explosionsgefährdete Bereiche -
Teil 0: Betriebsmittel - Allgemeine
Anforderungen.
DIN EN 1127-1:2011
Explosionsschutz Teil1: Grundla-
gen und Methodik.
DIN EN 1953:2013
Spritz- und Sprühgeräte für Be-
schichtungssto󰘯e – Sicherheitsan-
forderungen.
DIN EN 13463-1:2009
Nicht-elektrische Geräte für den
Einsatz in explosionsgefährdeten
Bereichen – Teil 1: Grundlagen und
Anforderungen.
DIN 31000:2011
Allgemeine Leitsätze für das si-
cherheitsgerechte Gestalten techni-
scher Erzeugnisse.
2. Sicherheitshinweise
Sämtliche nachstehend aufgeführ-
ten Hinweise lesen und einhalten.
Nichteinhaltung oder fehlerhafte
Einhaltung können zu Funktionsstö-
rungen führen oder schwere Verlet-
zungen verursachen.
2.1. Anforderungen an das
Personal
Die Automatikpistole darf nur von
Fachkräften und eingewiesenem
Personal verwendet werden, die
diese Betriebsanleitung vollständig
gelesen und verstanden haben.
2.2. Persönliche Schutzaus-
rüstung (PSA)
Bei der Verwendung, Wartung und
P󰘱ege der Automatikpistole können
Dämpfe austreten. Während der
Verwendung kann der Schalldruck-
pegel 85 dB(A) überschreiten.
■Bei Verwendung, Wartung und Rei-
nigung immer zugelassene Schutz-
ausrüstung tragen. Die persönliche
Schutzausrüstung besteht aus Atem-
schutz, Augenschutz, Schutzanzug,
Schutzhandschuhe und Arbeitsschu-
hen. Bei Bedarf zusätzlich einen
Gehörschutz tragen.
2.3. Verwendung in explosi-
onsgefährdeten Berei-
chen
Explosionsgefahr!
Unsachgemäße Verwendung
der Automatikpistole kann zum
Verlust des Explosionsschutzes
führen.
→ Automatikpistole nicht in ex-
plosionsgefährdete Bereiche der
Ex-Zone 0 bringen.
→ Keine auf homogenisierten
Kohlenwassersto󰘯en basierenden
Lösungs- und Reinigungsmittel
verwenden.
Die Automatikpistole ist zur Ver-
wendung und Aufbewahrung in
explosionsgefährdeten Bereichen
der Ex-Zone 1 und 2 zugelassen.
Bereichscode: Ex II 2 G T4.

8
DE
Betriebsanleitung SATA Automatikpistole ROB
2.4. Sicherheitshinweise
■Vor jedem Gebrauch Funktions- und
Dichtheitstest mit Automatikpistole
durchführen.
■Automatikpistole niemals auf Lebewe-
sen richten.
■Automatikpistole niemals in beschä-
digtem oder unvollständigem Zustand
verwenden.
■Automatikpistole bei Beschädigungen
sofort außer Betrieb setzen und von
Druckluftnetz und Materialversorgung
trennen.
■Sicherheitsvorschriften einhalten.
■Unfallverhütungsvorschriften BGR
500 einhalten.
3. Bestimmungsgemäße
Verwendung
Bestimmungsgemäße Verwendung
Die Automatikpistole ist zum Auftra-
gen von Farben und Lacken sowie
anderer geeigneter, 󰘱ießfähiger
Materialien auf geeignete Substrate
vorgesehen.
Nichtbestimmungsgemäße Verwen-
dung
Nichtbestimmungsgemäße Verwen-
dung ist der Einsatz der Automatik-
pistole in Verbindung mit Lebens-
mitteln oder zum Auftragen von
ungeeigneten Materialien, wie zum
Beispiel Säuren oder Laugen.
4. Technische Daten
Technische Daten und Abmessun-
gen siehe beigelegtes Technisches
Datenblatt.
5. Lieferumfang
■Automatikpistole mit ausgewähltem
Düsensatz
■Werkzeugsatz
6. Aufbau
Die Automatikpistole verfügt, je
nach Variante, über verschiedene
Ausstattungsmerkmale:
■Düsenkopf mit optionalem Materi-
alumlauf [1-5] oder Düsenkopf mit
Materialumlauf [1-8].
■Abschlusskappe [1-2] oder Material-
mengenregulierung [1-6].
Alle Anweisungen beziehen sich
auf die Variante „Düsenkopf mit
optionalem Materialumlauf“ [1-5]
und Abschlusskappe [1-2]. Die An-
weisungen sind bei allen Varianten
analog durchzuführen. Abweichun-
gen werden extra aufgeführt.

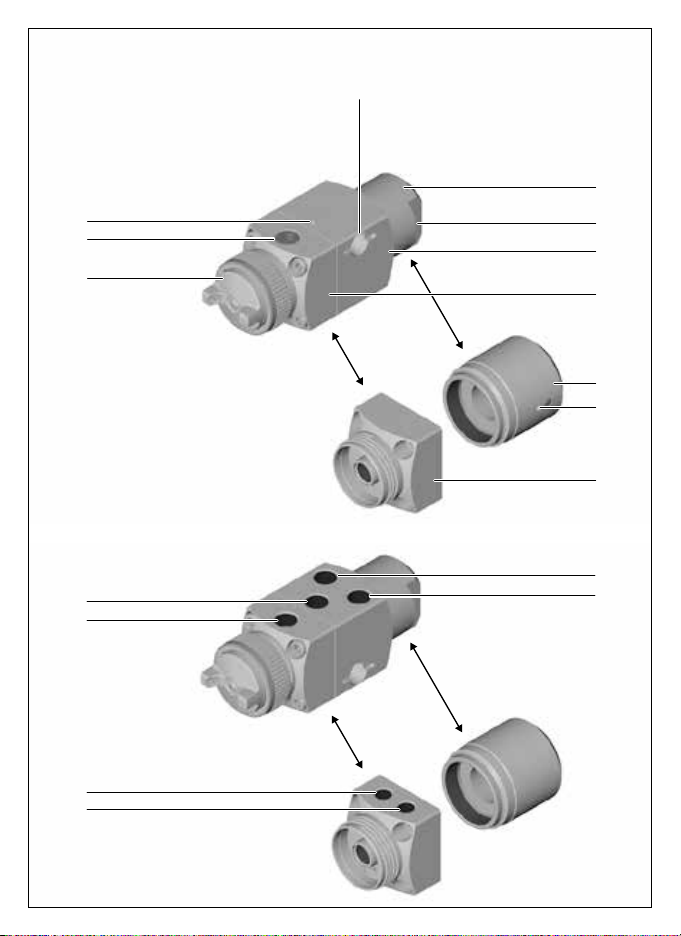

Automatikpistole
[1-1] Aufnahmebohrung mit Nut
für Befestigungsbolzen
[1-2] Abschlusskappe
[1-3] Kontrollbohrung Abschluss-
kappe
[1-4] Pistolenkörper (Steuerteil)
[1-5] Düsenkopf mit optionalem
Materialumlauf
[1-6] Materialmengenregulierung
[1-7] Kontrollbohrung Material-
mengenregulierung
[1-8] Düsenkopf mit Materialum-
lauf
[1-9] Düsensatz
[1-10] Materialanschluss für

9
DE
Betriebsanleitung SATA Automatikpistole ROB Betriebsanleitung SATA Automatikpistole ROB
Materialumlauf (werkseitig
verschlossen)
[1-11] Kontrollbohrung Pistolen-
körper
[1-12] Breitstrahlluftanschluss (B)
[1-13] Rundstrahlluftanschluss (R)
[1-14] Materialanschluss Vorlauf
[1-15] Materialanschluss Rücklauf
[1-16] Materialanschluss
[1-17] Steuerluftanschluss
Werkzeugsatz
[2-1] Ausziehwerkzeug
[2-2] Reinigungsbürste
[2-3] Steckschlüssel (Schlüssel-
weite 7)
[2-4] Inbusschlüssel (Schlüssel-
weite 4)
[2-5] Universalschlüssel
7. Beschreibung
Die Automatikpistole besteht aus
den Hauptbauteilen Düsenkopf und
Pistolenkörper.
Düsenkopf
■Düsenkopf [1-5] (in 90°-Schritten
drehbar)
■Luftdüse (in 45°-Schritten positio-
nierbar, bei SATAminijet stufenlos
positionierbar)
■Farbdüse
■Materialanschluss [1-16]
Pistolenkörper
■Pistolenkörper [1-4]
■Abschlusskappe [1-2] (optional Mate-
rialmengenregulierung [1-6])
■Befestigungsmöglichkeit [1-1]
■Befestigungsmöglichkeit für Schnell-
wechselaufnahme über Steuerluftan-
schluss [1-17]
■Steuerluftanschluss [1-17]
■Breitstrahlluftanschluss [1-12]
■Rundstrahlluftanschluss [1-13]
8. Montage
Vorsicht!
Lockere Schrauben können zu
Beschädigungen der Bauteile
oder zu Funktionsstörungen füh-
ren.
→ Alle Schrauben von Hand an-
ziehen und auf festen Sitz prüfen.
Hinweis!
Die Luft- und Materialversorgung
muss immer extern gesteuert
werden.
Die Variante „Düsenkopf mit Ma-
terialumlauf“ ist zur Verwendung
auf einer Schnellwechselaufnah-
me geeignet.
Bei der Variante „Düsenkopf mit
optionalem Materialumlauf“ be-
󰘰ndet sich der Materialanschluss
für Materialumlauf [1-10] auf der
gegenüberliegenden Seite (siehe
Kapitel 8.3).
Die Automatikpistole kann entwe-
der mit einem Befestigungsbolzen
in einer Lackieranlage 󰘰xiert oder
auf einer Schnellwechselaufnahme
[4-3] (Art. Nr. 217521, optional Art.
Nr. 188573) montiert werden. An-
schließend muss die Material- und
Luftversorgung angeschlossen
werden.

10
DE
Betriebsanleitung SATA Automatikpistole ROB
Die Anschlusselemente für die Ma-
terial- und Luftversorgung sind nicht
im Lieferumfang enthalten und kön-
nen bei Bedarf bestellt werden.
8.1. Montage über Aufnah-
mebohrung
Ein Befestigungsbolzen ist nicht im
Lieferumfang enthalten und muss
vom Kunden bereitgestellt werden.
■Automatikpistole mit Aufnahme-
bohrung (Durchmesser 13 mm) auf
den Befestigungsbolzen [3-2] der
Lackieranlage schieben und über Nut
lagerichtigxieren.
■Steuerluft an Steuerluftanschluss [1-
17] der Automatikpistole anschließen.
■Breitstrahlluft an Breitstrahlluftan-
schluss (B) [1-12] der Automatikpisto-
le anschließen.
■Rundstrahlluft an Rundstrahlluftan-
schluss (B) [1-13] der Automatikpisto-
le anschließen.
■Dichtung Materialanschluss einsetzen
[3-3].
■Materialversorgung an Materialan-
schluss [1-16] der Automatikpistole
anschließen (optional Materialvorlauf
an Materialanschluss Vorlauf [1-14]
und Materialrücklauf an Materialan-
schluss Rücklauf [1-15] anschließen).
8.2. Montage auf Schnell-
wechselaufnahme
■Distanzstücke [4-1] und Anschluss-
stück [4-2] in Düsenkopf und Pisto-
lenkörper einschrauben.
■Automatikpistole auf Schnellwechsel-
aufnahme [4-3] aufsetzen.
■Befestigungsschraube [4-4] durch
Schnellwechselaufnahme führen und
in Anschlussstück schrauben.
■Schnellwechselaufnahme am Be-
festigungssystem der Lackieranlage
xieren.
■Steuerluft an Schnellwechselaufnah-
me anschließen.
■Breit- und Rundstrahlluft an Schnell-
wechselaufnahme anschließen.
■Materialversorgung an Schnellwech-
selaufnahme anschließen (optional
Materialanschluss Vorlauf und Ma-
terialanschluss Rücklauf an Schnell-
wechselaufnahme mit Materialrück-
lauf anschließen).
8.3. Verwendung mit Materi-
alumlauf
Hinweis!
Wird die Automatikpistole mit Ma-
terialumlauf verwendet, werden
folgende Anschlussmöglichkeiten
empfohlen.
■Am Materialausgang einen Rück-
druckregler einsetzen.
■Den Materialrücklauf gegen einen
kleinen Leitungsquerschnitt fahren
lassen.
Dadurch wird die Farbdüse im-
mer ausreichend mit Material
versorgt.
Durch den Materialumlauf bleibt
das verwendete Material in Bewe-
gung und kommt nicht zum Still-
stand.
Die Automatikpistole in der Variante
„Düsenkopf mit Materialumlauf“
kann nur mit Materialumlauf ver-
wendet werden. Dazu muss die
Materialversorgung entsprechend
angeschlossen werden (siehe Kapi-

11
DE
Betriebsanleitung SATA Automatikpistole ROB Betriebsanleitung SATA Automatikpistole ROB
tel 8.1 und 8.2).
Die Automatikpistole in der Variante
„Düsenkopf mit optionalem Materia-
lumlauf“ kann ebenfalls mit Materia-
lumlauf verwendet werden.
■Automatikpistole von Druckluftnetz
und Materialversorgung trennen.
■Blindstopfen [5-1] aus Düsenkopf
herausschrauben.
■Zirkulationsleitung mit Dichtung an
Materialanschluss für Materialumlauf
[5-2] anschließen.
Hinweis!
Wird die Automatikpistole wieder
ohne Materialumlauf verwendet,
muss der Blindstopfen eingesetzt
und auf Anschlag eingeschraubt
werden. Mit Loctite 242 sichern.
Dabei auf Beschädigungen und
Verunreinigungen achten und
entsprechende Komponenten bei
Bedarf austauschen.
9. Betrieb
Vorsicht!
Lockere Schrauben können zu
Beschädigungen der Bauteile
oder zu Funktionsstörungen füh-
ren.
→ Alle Schrauben von Hand an-
ziehen und auf festen Sitz prüfen.
9.1. Erstinbetriebnahme
Die Automatikpistole wird vollstän-
dig montiert und betriebsbereit
ausgeliefert.
Nach dem Auspacken prüfen:
■Automatikpistole beschädigt.
■Lieferumfang vollständig (siehe
Kapitel 5).
Vorsicht!
Das Verwenden von verschmutz-
ter Druckluft kann zu Fehlfunktio-
nen führen.
→ Saubere Druckluft verwenden.
Zum Beispiel durch SATA 󰘰lter
444 (Art. Nr. 92296).
■Alle Schrauben auf festen Sitz prüfen.
■Farbdüse fest anziehen.
■Materialkanal mit geeigneter Reini-
gungsüssigkeitdurchspülen(siehe
Kapitel 11).
■Luftdüse ausrichten.
■Steuerluft anschließen (mind. 3 bar).
■Breit- und Rundstrahlluft anschließen.
■Materialversorgung anschließen.
Hinweis!
Zur Unterstützung bei der Ein-
stellung der Spritzparameter sind
Prü󰘱uftdüsen von SATA verfüg-
bar (siehe Kapitel 13).
9.2. Regelbetrieb
Die Automatikpistole verfügt über
keine interne Steuerung. Zum Star-
ten des Spritzvorgangs muss zu-
nächst die Breit- und Rundstrahlluft
und danach die Materialversorgung
geö󰘯net werden. Anschließend wird
die Farbnadel über den Steuerim-
puls geö󰘯net und der Spritzvorgang
gestartet. Das Beenden des Steu-
erimpulses schließt die Farbnadel

12
DE
Betriebsanleitung SATA Automatikpistole ROB
wieder und stoppt den Spritzvor-
gang. Es 󰘱ießt kein Material mehr.
Anschließend muss die Breit- und
Rundstrahlluft geschlossen werden.
Vor jedem Einsatz folgende Punkte
beach-ten/prüfen, um ein sicheres
Arbeiten mit der Automatikpistole
zu gewährleisten:
■Automatikpistole ist sicher montiert.
■Druckluftvolumenstrom und Druck ist
gewährleistet.
■Saubere Druckluft wird verwendet.
Pistoleneingangsdruck einstellen
Hinweis!
Wird der erforderliche Pistolen-
eingangsdruck nicht erreicht,
muss der Druck am Druckluftnetz
erhöht werden.
■Spritzluft auf notwendigen Eingangs-
druck einstellen.
Materialdurchsatz einstellen
Vorsicht!
Eine Dosierung über die Materi-
almengenregulierung kann zum
Verschleiß der Düsen führen.
→ Im Regelbetrieb die Material-
mengenregulierung voll ö󰘯nen. →
Materialmengendurchsatz über
den Materialförderdruck einstel-
len.
→ Materialmengendurchsatz
lediglich bei sehr geringen Mate-
rialmengen über die Materialmen-
genregulierung einstellen. (bei
Variante mit Materialmengenre-
gulierung).
Hinweis!
Der Gewindestift [6-1] dient zur
Rasterung der Materialmengen-
regulierung und ist fest einge-
klebt. (bei Variante mit Material-
mengenregulierung).
■Materialmengendurchsatz über den
Materialförderdruck einstellen.
■Bei geringen Materialmengen den
Materialmengendurchsatz durch
Drehen der Materialmengenre-
gulierung [1-6] feinjustieren. (bei
Variante mit Materialmengenregu-
lierung).
Spritzstrahl einstellen
■Breitstrahl mittels Breitstrahlluftdruck
über Steuerung einstellen.
■Rundstrahl mittels Rundstrahlluft-
druck über Steuerung einstellen.

13
DE
Betriebsanleitung SATA Automatikpistole ROB Betriebsanleitung SATA Automatikpistole ROB
Lackieren
Hinweis!
Beim Lackieren ausschließlich
die für den Arbeitsschritt notwen-
dige Materialmenge verwenden.
Beim Lackieren auf notwendigen
Spritzabstand achten (siehe Ka-
pitel 4).
Nach dem Lackieren das Material
sachgerecht lagern oder entsor-
gen.
■Notwendigen Spritzabstand einstellen
(siehe Kapitel 4).
■Spritzluftzuführung und Materialver-
sorgung sicherstellen.
■Über die Steuerluft den Steuerimpuls
für den Lackiervorgang auslösen.
Automatikpistole abschalten
■Steuerluft abschalten.
■Wird der Lackiervorgang beendet
oder eine längere Lackierpause
geplant, Breit- und Rundstrahlluft
verzögert zur Materialversorgung
abschaltenundHinweisezurPege
und Lagerung beachten (siehe
Kapitel 11).
10. Wartung und Instandhal-
tung
Das folgende Kapitel beschreibt die
Wartung und Instandhaltung der
Automatikpistole.
Warnung!
Bei Wartungsarbeiten mit beste-
hender Verbindung zum Druck-
luftnetz und zur Materialversor-
gung können sich unerwartet
Komponenten lösen und Material
austreten.
→ Automatikpistole vor allen
Wartungsarbeiten leerfahren,
abschalten und anschließend von
Druckluftnetz und der Material-
versorgung trennen.
Vorsicht!
Unsachgemäße Montage kann
zur Beschädigung der Automatik-
pistole führen.
→ Automatikpistole vor allen War-
tungsarbeiten auf einer ebenen
Ober󰘱äche 󰘰xieren.
→ Auf richtigen Sitz von Gewin-
den achten.
→ Alle beweglichen Teile mit
SATA Pistolenfett (Art. Nr.
48173) einfetten.
Lockere Schrauben können zu
Beschädigungen der Bauteile oder
zu Funktionsstörungen führen.
→ Alle Schrauben von Hand anzie-
hen und auf festen Sitz prüfen.
Bei der Verwendung von falschem
Werkzeug kann die Automatikpisto-
le beschädigt werden.
→ Ausschließlich mitgeliefertes
Spezialwerkzeug von SATA ver-
wenden.

14
DE
Betriebsanleitung SATA Automatikpistole ROB
Bei der Demontage können Federn
und Kleinteile herausfallen. Die
genaue Einbaulage und Einbau-
reihenfolge ist in den Abbildungen
dargestellt. Nichtbeachtung kann zu
Beschädigungen der Bauteile oder
zu Funktionsstörungen führen.
Zur Instandhaltung sind Ersatzteile
verfügbar (siehe Kapitel 13).
10.1. Düsensatz austauschen
Der Düsensatz besteht aus einer
geprüften Kombination von Farb-
nadel [7-3], Luftdüse [7-5] und Farb-
düse [7-4]. Den Düsensatz immer
komplett ersetzen.
Düsensatz demontieren
■Regulierkappe abschrauben (bei Vari-
ante mit Materialmengenregulierung).
■Abschlusskappe (Schlüsselweite 27)
[7-1] abschrauben (bei Variante mit
Materialmengenregulierung Schlüs-
selweite 24).
■Feder [7-2] entnehmen.
■Farbnadel [7-3] entnehmen.
■Luftdüsenring [7-6] von Hand
abschrauben und zusammen mit
Luftdüse [7-5] abnehmen.
■Farbdüse [7-4] mit SATA Universal-
schlüssel abschrauben.
Neuen Düsensatz montieren
Vorsicht!
Bei falscher Einbaureihenfolge
können die Komponenten be-
schädigt werden.
→ Farbdüse immer vor Farbnadel
einbauen.
Hinweis!
Die Variante SATAminijet verfügt
über keinen Steckkerbstift zur
Ausrichtung der Luftdüse.
■Farbdüse [7-4] mit SATA Universal-
schlüssel einschrauben.
■Luftdüsenring [7-6] zusammen mit
Luftdüse [7-5] aufsetzen und von
Hand aufschrauben. Auf gewünschte
Düsenstellung und Ausrichtung von
Kerben in der Luftdüse zu Steckkerb-
stift [8-1] achten (nicht bei SATAmi-
nijet).
■Farbnadel [7-3] einschieben.
■Feder [7-2] aufsetzen.
■Abschlusskappe [7-1] aufschrauben.
■Regulierkappe aufschrauben (bei
Variante mit Materialmengenregulie-
rung).
■Materialdurchsatz gegebenenfalls
einstellen (siehe Kapitel 9.2).
10.2. Luftverteilerring aus-
tauschen
Vor und nach dem Austauschen
des Luftverteilerrings sind die
Arbeitsschritte aus dem Kapitel
Düsensatz austauschen durchzu-
führen (siehe Kapitel 10.1).

15
DE
Betriebsanleitung SATA Automatikpistole ROB Betriebsanleitung SATA Automatikpistole ROB
Luftverteilerring demontieren
Vorsicht!
Der Luftverteilerring sitzt fest im
Düsenkopf. Anwendung von zu
viel Kraft kann den Düsenkopf
beschädigen. Das Abrutschen
mit dem SATA Auszugswerkzeug
kann zu Verletzungen führen.
→ Arbeitshandschuhe tragen.
→ SATA Auszugswerkzeug im-
mer vom Körper abgewandt ver-
wenden.
→ Luftverteilerring gleichmäßig
aus dem Düsenkopf ziehen.
■Arbeitsschritte Düsensatz demontie-
ren durchführen (siehe Kapitel 10.1).
■Luftverteilerring [9-1] mit SA-TA Aus-
zugswerkzeug [9-2] herausziehen.
■ DichtächenaufBeschädigungenund
Verunreinigungen prüfen, bei Bedarf
reinigen oder austauschen.
Neuen Luftverteilerring montieren
■Luftverteilerring [10-3] in den Düsen-
kopf [10-2] einsetzen. Der Zapfen an
der Unterseite des Luftverteilerrings
muss dabei entsprechend ausgerich-
tet [10-1] sein.
■Luftverteilerring gleichmäßig einpres-
sen.
■Arbeitsschritte Neuen Düsensatz
montieren durchführen (siehe Kapitel
10.1).
10.3. Farbnadeldichtungshal-
ter austauschen
Vorsicht!
Sind die beiden Farbnadeldich-
tungshalter beschädigt, kann aus
der Kontrollbohrung Pistolenkör-
per [1-11] Material austreten.
→ Farbnadeldichtungshalter um-
gehend austauschen.
Farbnadeldichtungshalter demontieren
■Regulierkappe abschrauben (bei Vari-
ante mit Materialmengenregulierung).
■Abschlusskappe [11-1] abschrauben.
■Feder [11-2] entnehmen.
■Farbnadel [11-3] entnehmen.
■Vier Zylinderschrauben [11-7] mit
Innensechskantschlüssel heraus-
schrauben.
■Vier Federringe [11-6] von Zylinder-
schrauben abnehmen.
■Düsenkopf [11-5] von Pistolenkörper
[11-4] abnehmen.
Materialseitig [12]
■Dichtungshalter [12-2] mit Steck-
schlüssel [12-3] aus Düsenkopf [12-
1] herausschrauben.
Luftseitig [13]
■Dichtungshalter [13-2] mit einem
Schraubendreher [13-3] aus Pistolen-
körper [13-1] herausschrauben.
■Dichtungshalter auf Beschädigungen
und Verunreinigungen prüfen, bei
Bedarf reinigen oder austauschen.
Neue Farbnadeldichtungshalter mon-
tieren
Materialseitig [12]
■Dichtungshalter [12-2] mit Steck-

16
DE
Betriebsanleitung SATA Automatikpistole ROB
schlüssel [12-3] in den Düsenkopf
[12-1] einschrauben.
Luftseitig [13]
■Dichtungshalter [13-2] mit Schrau-
bendreher [13-3] in den Pistolenkör-
per [13-1] einschrauben. Mit Loctite
242 sichern.
■Düsenkopf [11-5] auf Pistolenkörper
[11-4] aufsetzen.
■Vier Federringe [11-6] auf Zylinder-
schrauben [11-7] aufsetzen.
■Vier Zylinderschrauben überkreuz
festschrauben.
■Farbnadel [11-3] einschieben.
■Feder [11-2] aufsetzen.
■Abschlusskappe [11-1] aufschrauben.
■Regulierkappe aufschrauben (bei
Variante mit Materialmengenregulie-
rung).
■Materialdurchsatz gegebenenfalls
einstellen (siehe Kapitel 9.2).
10.4. Komponenten des Steu-
erkolben austauschen
Vorsicht!
Ist die Manschette des Steuerkol-
bens beschädigt, kann aus der
Kontrollbohrung Abschlusskappe
[1-3] Luft austreten (bei Variante
mit Materialmengenregulierung
aus der Kontrollbohrung Material-
mengenregulierung [1-7]).
→ Manschette umgehend austau-
schen.
Die Dicht󰘱äche der Manschette
ist sehr emp󰘰ndlich und kann
leicht beschädigt werden.
→ Manschette nicht an der Dicht-
󰘱äche einspannen
Komponenten demontieren
■Regulierkappe abschrauben (bei Vari-
ante mit Materialmengenregulierung).
■Abschlusskappe [14-1] abschrauben.
■Feder [14-2] entnehmen.
■Farbnadel [14-3] entnehmen.
■Steuerkolben [14-6] von Farbnadel
abschrauben.
■Manschette [14-5] von Steuerkolben
abnehmen.
■Scheibe [14-4] von Farbnadel abneh-
men.
■Teile auf Beschädigungen und
Verunreinigungen prüfen, bei Bedarf
reinigen oder austauschen.
Neue Komponenten montieren
■Scheibe [14-4] auf Farbnadel [14-3]
aufschieben.
■Manschette [14-5] auf Steuerkolben
aufschieben. Auf die Ausrichtung der
Nut [14-7] achten.

17
DE
Betriebsanleitung SATA Automatikpistole ROB Betriebsanleitung SATA Automatikpistole ROB
■Steuerkolben [14-6] auf Farbnadel
aufschrauben.
■Farbnadel [14-3] einschieben.
■Feder [14-2] aufsetzen.
■Abschlusskappe [14-1] aufschrauben.
■Regulierkappe aufschrauben (bei
Variante mit Materialmengenregulie-
rung).
■Materialdurchsatz gegebenenfalls
einstellen (siehe Kapitel 9.2).
11. Pflege und Lagerung
Um die Funktion der Automatik-
pistole zu gewährleisten, ist ein
sorgsamer Umgang sowie ständige
Wartung und P󰘱ege des Produkts
erforderlich.
Die Automatikpistole nach jedem
Gebrauch reinigen und auf Funkti-
on und Dichtigkeit prüfen.
Nach der Reinigung die gesam-
te Automatikpistole mit sauberer
Druckluft trocken.
Warnung!
Bei Reinigungsarbeiten mit
bestehender Verbindung zum
Druckluftnetz und zur Material-
versorgung können sich uner-
wartet Komponenten lösen und
Material austreten.
→ Automatikpistole vor allen
Reinigungsarbeiten von Druck-
luftnetz und Materialversorgung
trennen.
Vorsicht!
Durch den Einsatz von aggres-
siven Reinigungsmitteln kann
die Automatikpistole beschädigt
werden.
→ Keine aggressiven Reinigungs-
mittel verwenden.
Zur Reinigung dürfen nur ge-
eignete Reinigungs󰘱üssigkeiten
verwendet werden.
→ Neutrale Reinigungs󰘱üssigkeit
mit einem pH-Wert von 6–8 ver-
wenden.
→ Keine Säuren, Laugen, Basen,
Abbeizer, ungeeignete Regene-
rate oder andere aggressive Rei-
nigungsmittel verwenden.
Beim Eintauchen der Automatik-
pistole in die Reinigungs󰘱üssig-
keit besteht Korrosionsgefahr.
→ Die Automatikpistole nicht in
Reinigungs󰘱üssigkeit tauchen.
Falsches Reinigungswerkzeug
kann die Bohrungen beschädigen
und zur Beeinträchtigung des
Spritzstrahls führen.
→ Nur die SATA Reinigungsbürs-
ten verwenden.
→ Niemals Ultraschallreinigungs-
gerät verwenden.
12. Störungen
In der nachfolgenden Tabelle sind
Störungen, deren Ursache und
Abhilfemaßnahmen beschrieben.

18
DE
Betriebsanleitung SATA Automatikpistole ROB
Kann eine Störung durch die be-
schriebene Abhilfemaßnahme nicht
beseitigt werden, die Automatikpis-
tole an die Kundendienstabteilung
von SATA schicken. (Anschrift sie-
he Kapitel 13).
Störung Ursache Abhilfe
Spritzstrahl
unruhig
Farbdüse
nicht fest
genug an-
gezogen.
Farbdüse
nachziehen.
Luftver-
teilerring
verschmutzt
oder be-
schädigt.
Luftver-
teilerring
austau-
schen (sie-
he Kapitel
10.2).
Luftdüse
lose.
Luftdüsen-
ring hand-
fest schrau-
ben.
Zwischen-
raum zwi-
schen Luft-
und Farb-
düse ver-
schmutzt.
Zwischen-
raum reini-
gen.
Düsen-
satz ver-
schmutzt.
Düsensatz
reinigen.
Düsensatz
beschädigt
Düsensatz
austau-
schen (sie-
he Kapitel
10.1)
Fließdruck
Spritzme-
dium nicht
konstant.
Fließdruck
Spritzmedi-
um kontrol-
lieren.
Störung Ursache Abhilfe
Spritzbild
zu klein,
schräg, ein-
seitig oder
spaltet.
Bohrung der
Luftdüse mit
Lack belegt.
Luftdüse
reinigen
(siehe Kapi-
tel 10.1).
Farbdü-
senspitze
(Farbdüsen-
zäpfchen)
beschädigt.
Farbdüsen-
spitze auf
Beschä-
digungen
prüfen.
Bei Bedarf
Düsensatz
austau-
schen (sie-
he Kapitel
10.1).
Missver-
hältnis von
Breit- und
Rundstrahl-
luft.
Breit- und
Rundstrahl-
luft richtig
einstellen
(siehe Kapi-
tel 9.1).
Rund-/
Breitstrahl-
regulierung
funktioniert
nicht.
Luftver-
teilerring
nicht richtig
positioniert,
Luftver-
teilerring
richtig
positionie-
ren (siehe
Kapitel
10.2).
Luftver-
teilerring
beschädigt.
Luftver-
teilerring
austau-
schen (sie-
he Kapitel
10.2).

19
DE
Betriebsanleitung SATA Automatikpistole ROB Betriebsanleitung SATA Automatikpistole ROB
Störung Ursache Abhilfe
Automatik-
pistole stellt
Material
nicht ab.
Düsensatz
verschlis-
sen.
Düsensatz
austau-
schen (sie-
he Kapitel
10.1).
Manschette
des Steu-
erkolbens
oder Farb-
nadeldich-
tungshalter
verschmutzt
oder ver-
schlissen.
Steuer-
kolbensitz
reinigen.
Bei Bedarf
Dichtungs-
halter aus-
tauschen
(siehe Kapi-
tel 10.4).
Steuerluft-
druck steht
konstant an.
Steuerluft-
druck ent-
lasten.
Korrosion
am Luftdü-
sengewin-
de, Materi-
alkanal oder
Düsenkopf.
Ungeeig-
nete Reini-
gungsflüs-
sigkeit.
Düsenkopf
austau-
schen.
Reinigungs-
hinweise
beachten
(siehe Kapi-
tel 10.3).
Luft tritt
aus Kont-
rollbohrung
Abschluss-
kappe aus
(optional
aus Materi-
almengen-
regulierung
oder Regu-
lierkappe).
Dichtungs-
halter
(luftseitig)
defekt.
Farbnadel-
dichtungs-
halter aus-
tauschen
(siehe
Kapitel
10.3).
Dichtung
oder Man-
schette
defekt.
Dichtung
oder Man-
schette
austau-
schen (sie-
he Kapitel
10.4).
Störung Ursache Abhilfe
Spritzme-
dium tritt
hinter der
Farbnadel-
dichtung
über Kon-
trollboh-
rung Pisto-
lenkörper
aus.
Farbnadel-
dich-tung
defekt.
Farbna-
deldich-
tungshalter
austau-
schen (sie-
he Kapitel
10.3).
Farbnadel
verschmutzt
oder be-
schädigt.
Düsensatz
austau-
schen (sie-
he Kapitel
10.1).
Automatik-
pistole
Fremdkör-
per zwi-
schen Farb-
nadelspitze
und Farb-
düse.
Farbdüse
und Farbna-
del reinigen.
Düsensatz
beschädigt.
Düsensatz
austau-
schen (sie-
he Kapitel
10.1).
13. Kundendienst und Er-
satzteile
Kundendienstabteilung
SATA GmbH & Co. KG
Domertalstraße 20
D-70806 Kornwestheim
Ersatzteile Automatikpistole
Au󰘱istung der Ersatzteile siehe bei-
gelegtes Technisches Datenblatt.
14. EU Konformitätserklä-
rung
Hiermit erklären wir, dass das nach-
folgend genannte Produkt aufgrund
seiner Konzeption, Konstruktion
und Bauart in der von uns in Ver-

20
DE
Betriebsanleitung SATA Automatikpistole ROB
kehr gebrachten Ausführung den
grundlegenden Sicherheitsanforde-
rungen der Richtlinie 94/9/EG ein-
schließlich der zum Zeitpunkt der
Erklärung geltenden Änderungen
entspricht und gemäß EG-Richtlinie
94/9/EG in explosionsgefährdeten
Bereichen (ATEX), Anhang X, B
eingesetzt werden kann.
Hersteller:
SATA GmbH & Co. KG
Domertalstraße 20
D-70806 Kornwestheim
Produktbezeichnung
Die Automatikpistole ist in folgen-
den Varianten erhältlich
■SATAjet 1000 ROB™RP®
■SATAjet 1000 ROB™HVLP
■SATAjet 3000 ROB™RP®
■SATAjet 3000 ROB™HVLP
■SATAminijet 1000 ROB™RP®
■SATAminijet 1000 ROB™HVLP
■SATAminijet 3000 ROB™HVLP
ATEX Kennzeichnung
II 2 G T4
Einschlägige EG-Richtlinien
■EN 60079-0:2013
■EG-Richtlinie 94/9/EG
■EG-Maschinenrichtlinie 98/37/EG
■EG-Maschinenrichtlinie 2006/42/EG
Angewandte harmonisierte Nor-
men:
■DIN EN 1127-1:2011
■DIN EN 13463-1:2009
■DIN EN ISO 12100:2011
■DIN EN 1953:2013
Angewandte nationale Normen
■DIN 31000:2011
Die gemäß Richtlinie 94/9/EG An-
hang VIII geforderten Unterlagen
sind bei benannter Stelle Nummer
0123 mit der Dokumentennummer
70023722 für 10 Jahre hinterlegt.
Kornwestheim, 19.01.2015
Albrecht Kruse
Geschäftsführer
SATA GmbH & Co. KG
