SATA SATAjet 3000 B RP User manual

SATAminijet 3000 B HVLP
SATAminijet 3000 B T HVLP
Betriebsanleitung | Упътване за работа | 使用说明书 | Návod k
použití | Betjeningsvejledning | Kasutusjuhend | Operating Inst-
ructions | Instrucciones de servicio | Käyttöohje | Mode d'emploi |
Οδηγίες λειτουργίας | Üzemeltetési utasítás | Istruzione d'uso | Naudo-
jimo instrukcija | Lietošanas instrukcija | Gebruikershandleiding | Bruks-
veiledning | Instrukcja obsługi | Instruções de funcionamento | Manual de
utilizare | Руководство по эксплуатации | Bruksanvisning | Navodilo za
obratovanje | Návod na použitie | Kullanım talimatı | Operating Instructions

Index
[A | DE] Betriebsanleitung | deutsch.......................................................5
[BG] Упътване за работа | български................................................21
[CN] 省漆高效数字喷枪 使用说明书 | 中文 ...........................................39
[CZ] Návod k použití | čeština............................................................... 53
[DK] Betjeningsvejledning | dansk........................................................ 69
[EE] Kasutusjuhend | eesti ................................................................... 83
[EN | IRL] Operating Instructions | english ...........................................99
[ES] Instrucciones de servicio | español............................................. 115
[FI] Käyttöohje | suomi........................................................................ 131
[FR | BL | L] Mode d'emploi | français................................................. 145
[GR] Οδηγίες λειτουργίας | greek........................................................ 161
[HU] Üzemeltetési utasítás | magyar.................................................. 179
[IT] Istruzione d'uso | italiano..............................................................195
[LT] Naudojimo instrukcija | lietuviškai................................................ 211
[LV] Lietošanas instrukcija | latviski.................................................... 227
[NL] Gebruikershandleiding | nederlandse .........................................243
[NO] Bruksveiledning | norsk.............................................................. 259
[PL] Instrukcja obsługi | polski ............................................................273
[PT] Instruções de funcionamento | portugues................................... 289
[RO] Manual de utilizare | românesc ..................................................305
[RUS] Руководство по эксплуатации | порусский ........................... 321
[S] Bruksanvisning | svensk................................................................ 339
[SI] Navodilo za obratovanje | slovenski............................................. 355
[SK] Návod na použitie | slovenčina................................................... 371
[TR] Kullanım talimatı | türkçe ............................................................ 387
[US | CDN] Operating Instructions | US-english ................................. 403

[1]
[1-8]
[1-3] [1-10]
[1-11]
[1-12]
[1-13]
[1-14]
[1-1]
[1-2]
[1-4]
[1-7]
[1-18]
[1-5]
[1-9]
[1-15]
[1-17]
[1-6]
[1-16]

[2]
[2-2] [2-1]
[2-4]
[2-3]
[2-5]
[2-7] [2-8]
[2-6]
[2-9]
[2-10] [2-11]
[2-12]
[2-13]

Betriebsanleitung SATAminijet 3000 B HVLP, minijet 3000 B T HVLP Betriebsanleitung SATAminijet 3000 B HVLP, minijet 3000 B T HVLP
5
DE
Inhaltsverzeichnis [Originalfassung: Deutsch]
1. Symbole ...................................5
2. Technische Daten.....................5
3. Lieferumfang ............................6
4. Aufbau der Lackierpistole.........6
5. Bestimmungsgemäße
Verwendung ............................. 6
6. Sicherheitshinweise..................7
7. Inbetriebnahme ........................9
8. Reinigen der Lackierpistole.... 11
9. Wartung..................................12
10. Beheben von Störungen......... 14
11. Entsorgung.............................16
12. Kundendienst .........................16
13. Gewährleistung / Haftung.......16
14. Ersatzteile...............................17
15. EG Konformitätserklärung ......18
1. Symbole
Warnung! vor Gefahr, die zum Tode oder zu schweren
Verletzungen führen kann.
Vorsicht! vor gefährlicher Situation, die zu Sachschäden
führen kann.
Explosionsgefahr! Warnung vor Gefahr, die zum Tode
oder zu schweren Verletzungen führen kann.
Hinweis! Nützliche Tipps und Empfehlungen.
2. Technische Daten
Empfohlener Pistoleneingangsdruck
HVLP 2,0 bar
Spot Repair 0,5 bar - 2,0 bar
Empfohlener Spritzabstand 12 cm - 15 cm
Max. Pistoleneingangsdruck 10,0 bar
Luftverbrauch bei 2,0 bar Pistolenein-
gangsdruck
115 Nl/min
Max. Temperatur des Spritzmediums 80 °C
Gewicht
ohne Becher 267 g
mit RPS-Becher 0,3 l 300 g
mit Mehrwegbecher 0,125 l 320 g
[A | DE] Betriebsanleitung | deutsch

Betriebsanleitung SATAminijet 3000 B HVLP, minijet 3000 B T HVLP
6
DE
mit Alu-Mehrwegbecher 0,15 l 340 g
Druckluftanschluss G 1/4 Aussengewinde
Füllmenge Fließbecher (Kunststoff) 125 ml
3. Lieferumfang
• Lackierpistole mit Düsensatz und
Fließbecher
• Betriebsanleitung
• Werkzeugsatz
• CCS-Clips
SATAminijet 3000 B T HVLP mit:
• Winkelanschluss
• Schlauchpaar

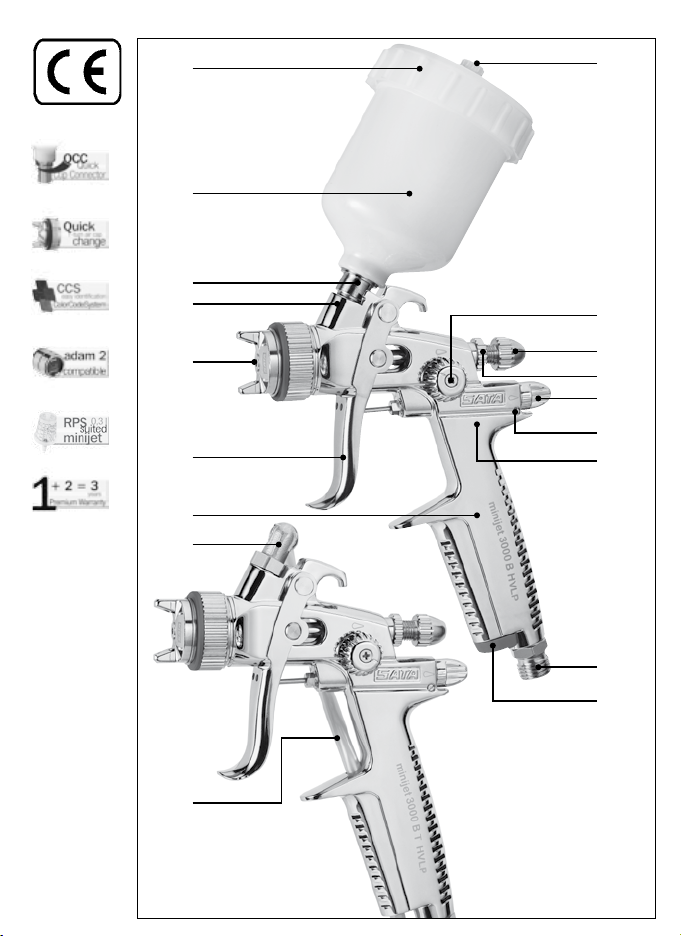

4. Aufbau der Lackierpistole [1]
[1-1] Lackierpistolengriff
[1-2] Abzugsbügel
[1-3] Düsensatz mit Luftdüse,
Farbdüse (nicht sichtbar),
Farbnadel (nicht sichtbar)
[1-4] Lackierpistolen-Anschluss
mit QCC
[1-5] Fließbecher-Anschluss mit
QCC
[1-6] Fließbecher
[1-7] Fließbecher-Deckel
[1-8] Tropfsperre
[1-9] Rund-/Breitstrahlregulierung
[1-10] Schraube Materialmengen-
regulierung
[1-11] Kontermutter Materialmen-
genregulierung
[1-12] Luftmikrometer
[1-13] Arretierschraube des Luftmi-
krometers
[1-14] Luftkolben (nicht sichtbar)
[1-15] Druckluftanschluss
[1-16] ColorCode-System (CCS)
[1-17] Winkelanschluß - nur bei
minijet 3000 B T
[1-18] Materialschlauch - nur bei
minijet 3000 B T
5. Bestimmungsgemäße Verwendung
Die Lackierpistole ist bestimmungsgemäß vorgesehen zum Auftragen von
FarbenundLackensowieanderergeeigneter,ießfähigerMedien(Spritz-
medien) mittels Druckluft auf hierfür geeignete Objekte.

Betriebsanleitung SATAminijet 3000 B HVLP, minijet 3000 B T HVLP Betriebsanleitung SATAminijet 3000 B HVLP, minijet 3000 B T HVLP
7
DE
6. Sicherheitshinweise
6.1. Allgemeine Sicherheitshinweise
Warnung! Vorsicht!
• Lesen Sie vor Gebrauch der Lackierpistole alle Sicherheitshinweise
und die Bedienungsanleitung aufmerksam und vollständig durch. Die
Sicherheitshinweise und vorgegebenen Schritte sind einzuhalten.
• Bewahren Sie alle beiliegenden Dokumente auf und geben Sie die
Lackierpistole nur zusammen mit diesen Dokumenten weiter.
6.2. Lackierpistolen-spezifische Sicherheitshin-
weise
Warnung! Vorsicht!
• Die örtlichen Sicherheits-, Unfallverhütungs-, Arbeitsschutz- und Um-
weltschutzvorschriften einhalten!
• Lackierpistole niemals auf Lebewesen richten!
• Verwendung, Reinigung und Wartung nur durch Fachkraft!
• Personen, deren Reaktionsfähigkeit durch Drogen, Alkohol, Medika-
mente oder auf andere Weise herabgesetzt ist, ist der Umgang mit
der Lackierpistole untersagt!
• Lackierpistole niemals bei Beschädigung oder fehlenden Teilen in Be-
trieb nehmen! Insbesondere nur bei fest eingebauter Arretierschrau-
be [1-14] verwenden!
• Lackierpistole vor jedem Gebrauch überprüfen und ggf. instand set-
zen!
• Lackierpistole bei Beschädigung sofort außer Betrieb nehmen, vom
Druckluftnetz trennen!
• Lackierpistole niemals eigenmächtig umbauen oder technisch verän-
dern!
• Ausschließlich SATA Original-Ersatzteile bzw. -Zubehör verwenden!
• Ausschließlich von SATA empfohlene Waschmaschinen verwenden!
Betriebsanleitung beachten!
• Niemals säure-, laugen- oder benzinhaltige Spritzmedien verarbeiten!

Betriebsanleitung SATAminijet 3000 B HVLP, minijet 3000 B T HVLP
8
DE
Warnung! Vorsicht!
• Lackierpistole niemals im Bereich von Zündquellen, wie offenes Feu-
er, brennende Zigaretten oder nicht explosionsgeschützte elektrische
Einrichtungen verwenden!
• Ausschließlich die zum Arbeitsfortschritt notwendige Menge an
Lösemittel, Farbe, Lack oder anderer gefährlicher Spritzmedien in die
Arbeitsumgebung der Lackierpistole bringen! Diese nach Arbeitsende
in bestimmungsgemäße Lagerräume bringen!
6.3. Persönliche Schutzausrüstung
Warnung!
• Bei Verwendung der Lackierpistole sowie bei Reinigung und Wartung
immer zugelassenen Atem- und Augenschutz sowie geeignete
Schutzhandschuhe und Arbeitskleidung und -schuhe tragen!
• Bei Verwendung der Lackierpistole kann ein Schalldruckpegel von 85
dB(A) überschritten werden. Geeigneten Gehörschutz tragen!
Bei Verwendung der Lackierpistole werden keine Vibrationen auf Körper-
teile des Bedieners übertragen. Die Rückstoßkräfte sind gering.
6.4. Verwendung in explosionsgefährdeten Berei-
chen
Ex-Zeichen Gerätegruppe Gerätekategorie Kategorie Gas Temperaturklasse
6.4.1 Allgemein
Die Lackierpistole ist zur Verwendung / Aufbewahrung in explosionsge-
fährdeten Bereichen der Ex-Zone 1 und 2 zugelassen.

Betriebsanleitung SATAminijet 3000 B HVLP, minijet 3000 B T HVLP Betriebsanleitung SATAminijet 3000 B HVLP, minijet 3000 B T HVLP
9
DE
Warnung! Explosionsgefahr!
• Folgende Verwendungen und Handlungen führen zum Ver-
lust des Explosionsschutzes und sind daher verboten:
• Lackierpistole in explosionsgefährdete Bereiche der Ex-Zone 0 brin-
gen!
• Verwendung von Löse- und Reinigungsmitteln, die auf halogenisierten
Kohlenwasserstoffen basieren! Die dabei auftretenden chemischen
Reaktionen können explosionsartig erfolgen!
7. Inbetriebnahme
Warnung! Explosionsgefahr!
• Nur lösemittelbeständige, antistatische, unbeschädigte, technisch ein-
wandfreie Druckluftschläuche mit Dauerdruckfestigkeit von mindes-
tens 10 bar verwenden, z. B. Art. Nr. 53090!
Hinweis!
Für folgende Voraussetzungen sorgen:
• Druckluftanschluss G 1/4 a oder passender SATA-Anschlussnippel.
• Minimalen Druckluftvolumenstrom (Luftverbrauch) und Druck (emp-
fohlener Pistoleneingangsdruck) gemäß Kapitel 2 sicherstellen.
• SaubereDruckluft,z.B.durchSATAlter484,Art. Nr. 92320
• Druckluftschlauch mit mindestens 9 mm Innendurchmesser (siehe
Warnhinweis), z. B. Art. Nr. 53090.

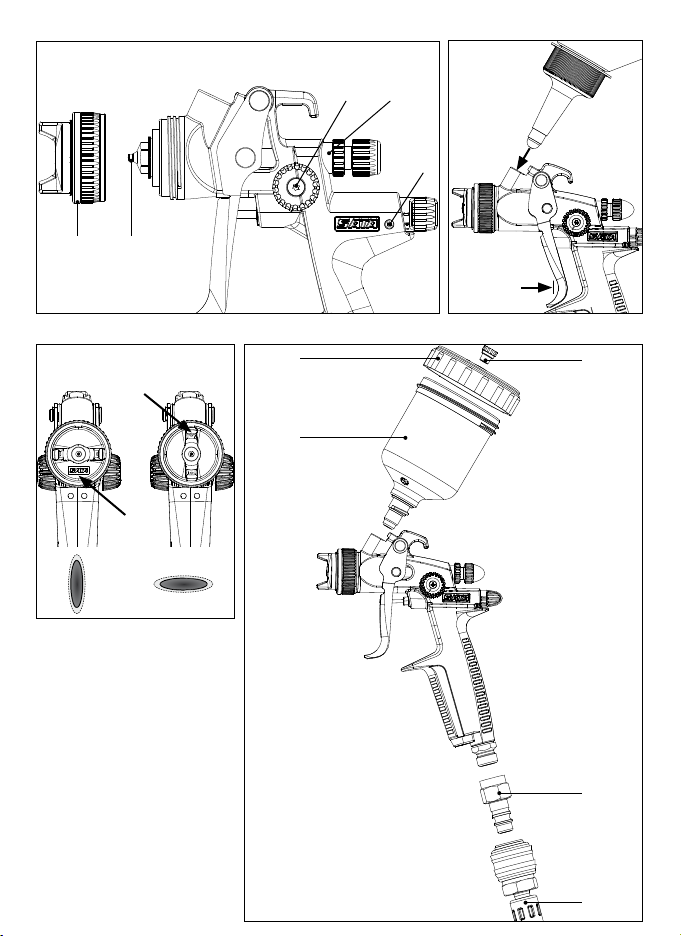

1. Alle Schrauben [2-1], [2-2], [2-3], [2-4] und [2-5] auf festen Sitz
prüfen. Farbdüse [2-1] gemäß [7-4] handfest (max.12 Nm) anziehen.
Arretierschraube [2-5] gemäß [10-1] auf festen Sitz kontrollieren ggf.
festziehen.
2. FarbkanalmitgeeigneterReinigungsüssigkeitdurchspülen[2-6],
Kapitel 8 beachten.
3. Luftdüse ausrichten: Vertikalstrahl [2-7], Horizontalstrahl [2-8].
4. Fließbecher [2-9] montieren.
5. Fließbecher befüllen (maximal 20 mm unterhalb Oberkante), mit De-
ckel [2-10] verschließen und Tropfsperre [2-11] einsetzen.

Betriebsanleitung SATAminijet 3000 B HVLP, minijet 3000 B T HVLP
10
DE
6. Anschlussnippel [2-13] (nicht im Lieferumfang enthalten) an Luftan-
schluss anschrauben.
7. Druckluftschlauch [2-14] anschließen.
Material- und Luftanschluss bei SATAminijet 3000 B T HVLP
1. Schlauchpaar am Druckgefäß mit Doppeldruckminderer anschliessen
2. Gewünschter Zerstäubungsdruck bei abgezogener Pistole einstellen.
Danach gewünschten Materialdruck bei abgezogener Pistole einstel-
len.
7.1. Pistoleneingangsdruck einstellen
Hinweis!
• Abzugsbügel voll abziehen und Pistoleneingangsdruck (siehe Kapitel
2) gemäß einem der folgenden Abschnitte ([3-1], [3-2], [3-3] bis [3-
4]) einstellen, Abzugsbügel wieder loslassen.
• Bei [3-2], [3-3] und [3-4] muss der Luftmikrometer [1-13] voll geöff-
net sein/senkrecht stehen.
• Wird der erforderliche Pistoleneingangsdruck nicht erreicht, ist am
Druckluftnetz der Druck zu erhöhen; zu hoher Druck führt zu hohen
Abzugskräften.
[3-1] SATA adam 2 mini (Zubehör / Exakte Methode).
[3-2] Separates Manometer mit Regeleinrichtung (Zubehör).
[3-3] Separates Manometer ohne Regeleinrichtung (Zubehör).
[3-4] Druckmessung am Druckluftnetz (Ungenaueste Methode):
Faustregel: Druck pro 10 m Druckluftschlauch (Innendurchmesser
9 mm) am Druckminderer um 0,6 bar höher als der empfohlene
Pistoleneingangsdruck einstellen.
7.2. Materialdurchsatz einstellen [4-1], [4-2], [4-3] und
[4-4] - Materialmengenregulierung voll geöffnet
Hinweis!
Bei voll geöffneter Materialmengenregulierung ist der Verschleiß an
Farbdüse und Farbnadel am geringsten. Düsengröße in Abhängigkeit
vom Spritzmedium und Arbeitsgeschwindigkeit wählen.
7.3. Spritzstrahl einstellen
• Breitstrahl einstellen (Werkseinstellung) [5-1].

Betriebsanleitung SATAminijet 3000 B HVLP, minijet 3000 B T HVLP Betriebsanleitung SATAminijet 3000 B HVLP, minijet 3000 B T HVLP
11
DE
• Rundstrahl einstellen [5-2].
7.4. Lackieren
Zum Lackieren den Abzugsbügel voll abziehen [6-1]. Lackierpistole ge-
mäß [6-2] führen. Spritzabstand gemäß Kapitel 2 einhalten.
8. Reinigen der Lackierpistole
Warnung! Vorsicht!
• Vor allen Reinigungsarbeiten Lackierpistole vom Druckluftnetz abkop-
peln!
• Verletzungsgefahr durch unerwarteten Druckluftaustritt und/ oder
Austritt des Spritzmediums!
• Lackierpistole und Fließbecher vollständig entleeren, Spritzmedium
sachgerecht entsorgen!
• Teile äußerst vorsichtig demontieren und montieren! Ausschließlich
mitgeliefertes Spezialwerkzeug verwenden!
• Neutrale Reinigungsflüssigkeit (pH-Wert 6 bis 8) verwen-
den!*
• Keine Säuren, Laugen, Basen, Abbeizer, ungeeignete Re-
generate oder andere aggressive Reinigungsmittel verwen-
den!*
• LackierpistolenichtinReinigungsüssigkeittauchen!*
• Scheibe der elektronischen Druckanzeige nicht mit spitzen, scharfen
oder rauen Gegenständen reinigen!
• Bohrungen nur mit SATA-Reinigungsbürsten oder SATA-Düsenreini-
gungsnadeln reinigen. Verwendung anderer Werkzeuge kann zu Be-
schädigungen und Beeinträchtigung des Spritzstrahls führen. Empfoh-
lenes Zubehör: Reinigungsset Art. Nr. 64030.
• Ausschließlich von SATA empfohlene Waschmaschinen verwenden!
Betriebsanleitung beachten!
• Luftkanal während des gesamten Waschvorgangs mit sauberer Druck-
luft beaufschlagen!
• Düsenkopf muss nach unten zeigen!
• Lackierpistole nur für die Dauer des Waschvorgangs in der
Waschmaschine belassen!*

Betriebsanleitung SATAminijet 3000 B HVLP, minijet 3000 B T HVLP
12
DE
Warnung! Vorsicht!
• Niemals Ultraschallreinigungssysteme verwenden - Beschädi-
gungenvonDüsenundOberächen!
• Nach dem Reinigen Lackierpistole und Farbkanal, Luftdüse
inkl. Gewinde und Fließbecher mit sauberer Druckluft trocken
blasen!*
* ansonsten Korrosionsgefahr
Hinweis!
• Nach Reinigung des Düsensatzes Spritzbild kontrollieren!
• Weitere Tipps zur Reinigung: www.sata.com/TV.
9. Wartung
Warnung! Vorsicht!
• Vor allen Wartungsarbeiten Lackierpistole vom Druckluftnetz abkop-
peln!
• Teile äußerst vorsichtig demontieren und montieren! Ausschließlich
mitgeliefertes Spezialwerkzeug verwenden!
9.1. Düsensatz ersetzen [7-1], [7-2], [7-3], [7-4], [7-5] und
[7-6]
Jeder SATA Düsensatz besteht aus „Farbnadel“ [7-1], „Luftdüse“ [7-2]
und „Farbdüse“ [7-3] und ist auf ein perfektes Spritzbild handjustiert. Da-
her Düsensatz stets komplett ersetzen. Nach dem Einbau Materialdurch-
satz gemäß Kapitel 7.2 einstellen.
9.2. Luftverteilerring ersetzen Schritte: [7-1], [7-2], [7-3],
[8-1], [8-2] [8-3], [7-4], [7-5] und [7-6]
Vorsicht!
• Luftverteilerring ausschließlich mit SATA-Auszugwerkzeug entfernen.
• KeineGewaltanwenden,umBeschädigungderDichtächenauszu-
schließen.

Betriebsanleitung SATAminijet 3000 B HVLP, minijet 3000 B T HVLP Betriebsanleitung SATAminijet 3000 B HVLP, minijet 3000 B T HVLP
13
DE
Hinweis!
NachDemontageDichtächeninderLackierpistoleprüfen[8-2], ggf.
reinigen. Bei Beschädigung wenden Sie sich bitte an Ihren SATA Händ-
ler. Neuen Luftverteilerring anhand der Markierung [8-3] positionieren,
(Zapfen in Bohrung) und gleichmäßig einpressen. Nach dem Einbau,
Materialdurchsatz gemäß Kapitel 7.2 einstellen.
9.3. Farbnadeldichtung ersetzen Schritte: [9-1], [9-2] und
[9-3]
Der Austausch ist erforderlich, wenn an der selbstnachstellenden Farb-
nadelpackung Spritzmedium austritt. Abzugsbügel nach [9-2] ausbauen.
Nach Demontage, Farbnadel auf Beschädigung prüfen, ggf. Düsensatz
ersetzen. Nach dem Einbau Materialdurchsatz gemäß Kapitel 7.2 einstel-
len.
9.4. Luftkolben, -kolbenfeder und -mikrometer er-
setzen Schritte: [10-1], [10-2] und [10-3]
Warnung!
• Lackierpistole vom Druckluftnetz abkoppeln!
Der Austausch ist erforderlich, wenn bei nicht betätigtem Abzugsbügel
Luft an der Luftdüse oder am Luftmikrometer austritt. Nach Demontage
Luftmikrometer und Feder mit SATA-Pistolenfett (Art. Nr. 48173) einfet-
ten, mit Luftkolben einsetzen und Arretierschraube einschrauben [10-1].
Nach dem Einbau Materialdurchsatz gemäß Kapitel 7.2 einstellen.
Warnung!
• Arretierschraube auf festen Sitz kontrollieren! Luftmikrometer kann
unkontrolliert aus der Lackierpistole herausschießen!
9.5. Dichtung (luftseitig) ersetzen
Warnung!
• Lackierpistole vom Druckluftnetz abkoppeln!

Betriebsanleitung SATAminijet 3000 B HVLP, minijet 3000 B T HVLP
14
DE
Schritte: [9-1], [9-2], [10-1], [10-2], [10-3], [10-4] und [10-5]
Der Austausch der selbstnachstellenden Dichtung [10-5] ist erforderlich,
wenn Luft unter dem Abzugsbügel austritt.
1. Nach Demontage Luftkolbenstange [10-4] überprüfen; ggf. reinigen
oder bei Beschädigung (z. B. Kratzer oder verbogen) ersetzen, mit
SATA-Hochleistungsfett (Art. Nr. 48173) einfetten und montieren,
Einbaurichtung beachten!
2. Luftmikrometer und Feder ebenfalls einfetten, mit Luftkolben einset-
zen und Arretierschraube einschrauben.
Nach dem Einbau Materialdurchsatz gemäß Kapitel 7.2 einstellen.
Warnung!
• Arretierschraube auf festen Sitz kontrollieren! Luftmikrometer kann
unkontrolliert aus der Lackierpistole herausschießen!
9.6. Spindel der Rund-/ Breitstrahlregulierung er-
setzen Schritte: [11-1], [11-2], [11-3]
Der Austausch ist erforderlich, wenn Luft an der Regulierung austritt oder
die Regulierung nicht funktioniert.
10. Beheben von Störungen
Störung Ursache Abhilfe
Unruhiger Spritzstrahl
(Flattern/Spucken)
oder Luftblasen im
Fließbecher
Farbdüse nicht fest
genug angezogen
Farbdüse [2-1] mit
Universalschlüssel
nachziehen
Luftverteilerring be-
schädigt oder ver-
schmutzt
Luftverteilerring aus-
tauschen, da dieser
bei Demontage be-
schädigt wird

Betriebsanleitung SATAminijet 3000 B HVLP, minijet 3000 B T HVLP Betriebsanleitung SATAminijet 3000 B HVLP, minijet 3000 B T HVLP
15
DE
Störung Ursache Abhilfe
Luftblasen im Fließ-
becher
Luftdüse lose Luftdüse [2-2] hand-
fest festschrauben
Zwischenraum zwi-
schen Luftdüse und
Farbdüse („Luftkreis“)
verschmutzt
Luftkreis reinigen, Ka-
pitel 8 beachten
Düsensatz ver-
schmutzt oder beschä-
digt
Düsensatz reinigen,
Kapitel 8. bzw. tau-
schen, Kapitel 9.1
Zu wenig Spritzmedi-
um im Fließbecher
Fließbecher [1-6]
nachfüllen
Farbnadeldichtung
defekt
Farbnadeldichtung tau-
schen, Kapitel 9.3
Spritzbild zu klein,
schräg, einseitig oder
spaltet
Bohrungen der Luftdü-
se mit Lack belegt
Luftdüse reinigen,
Kapitel 8 beachten
Farbdüsenspitze
(Farbdüsenzäpfchen)
beschädigt
Farbdüsenspitze auf
Beschädigung prüfen
ggf. Düsensatz tau-
schen, Kapitel 9.1
Keine Funktion der
Rund-/Breitstrahl
Regulierung - Regulie-
rung drehbar
Luftverteilerring nicht
lagerichtig positioniert
(Zapfen nicht in Boh-
rung) oder beschädigt
Luftverteilerring aus-
tauschen und beim
Einbau auf richtige
Positionierung achten,
Kapitel 9.2
Rund-/Breitstrahl Re-
gulierung nicht drehbar
Regulierung wurde
gegen Uhrzeigersinn
zu stark in die Begren-
zung gedreht; Spindel
im Gewinde der Pistole
lose
Regulierung mit Uni-
versalschlüssel aus-
schrauben; gangbar
machen oder komplett
tauschen, Kapitel 9.6
Lackierpistole stellt
Luft nicht ab
Luftkolbensitz ver-
schmutzt oder Luftkol-
ben verschlissen
Luftkolbensitz reinigen
und/oder Luftkolben,
Luftkolbenpackung
aus-tauschen, Kapitel
9.4

Betriebsanleitung SATAminijet 3000 B HVLP, minijet 3000 B T HVLP
16
DE
Störung Ursache Abhilfe
Korrosion am Luftdü-
sengewinde, Materi-
alkanal (Becher-An-
schluss) oder Lackier-
pistolenkörper
Reinigungsüssigkeit
(wässrig) verbleibt zu
lange in/an der Pistole
Reinigung, Kapitel
8 beachten, Pistolen-
körper austauschen
lassen
Ungeeignete Reini-
gungsüssigkeiten
Spritzmedium tritt hin-
ter der Farbnadeldich-
tung aus
Farbnadeldichtung
defekt oder nicht vor-
handen
Farbnadeldichtung
tauschen / einbauen,
Kapitel 9.3
Farbnadel verschmutzt
oder beschädigt
Düsensatz tauschen,
Kapitel 9.1; ggf. Farb-
nadeldichtung tau-
schen, Kapitel 9.3
Lackierpistole tropft an
der Farbdüsenspitze
(„Farbdüsenzäpfchen“)
Fremdkörper zwischen
Farbnadelspitze und
Farbdüse
Farbdüse und Farb-
nadel reinigen, Kapitel
8 beachten
Düsensatz beschädigt Düsensatz ersetzen,
Kapitel 9
11. Entsorgung
Entsorgung der vollständig entleerten Lackierpistole als Wertstoff. Um
Schäden für die Umwelt zu vermeiden, Batterie und Reste des Spritz-
mediums getrennt von der Lackierpistole sachgerecht entsorgen. Die
örtlichen Vorschriften beachten!
12. Kundendienst
Zubehör, Ersatzteile und technische Unterstützung erhalten Sie bei Ihrem
SATA Händler.
13. Gewährleistung / Haftung
Es gelten die Allgemeinen Geschäftsbedingungen von SATA und ggf.
weitere vertragliche Absprachen sowie die jeweils gültigen Gesetze.
SATA haftet insbesondere nicht bei:
• Nichtbeachtung der Betriebsanleitung
• Nichtbestimmungsgemäßer Verwendung des Produkts
• Einsatz von nicht ausgebildetem Personal

Betriebsanleitung SATAminijet 3000 B HVLP, minijet 3000 B T HVLP Betriebsanleitung SATAminijet 3000 B HVLP, minijet 3000 B T HVLP
17
DE
• Nichtverwendung von persönlicher Schutzausrüstung
• Nichtverwendung von Original-Zubehör und -Ersatzteilen
• Eigenmächtigen Umbauten oder technischen Veränderungen
• Natürlicher Abnützung / Verschleiß
• Gebrauchsuntypischer Schlagbelastung
• Montage- und Demontagearbeiten
14. Ersatzteile [13]
Art. Nr. Benennung
6395* CCS-Clips, grün, blau, rot, schwarz (4x)
44644 Gegenmutter
44669 Druckfeder für Farbnadel
44735 Senkschraube M 2,5x5, VA
44818 Druckfeder für Luftkolben
44826 Luftkolbenkopf
44834 Luftkolbenstange
53033* 25 ml Glasbecher mit Steckdeckel (5x)
54478* Einfüllsiebtrichter (150 µm) (2x)
58164* 25 ml Glasbecher mit Blinddeckel (5x)
64022* Kunststoffdeckel (3x)
64972 Arretierschraube mit Luftmikrometer
77024** Winkelanschluss
79905 Farbnadelpackung
95448* Schraubdeckel mit Tropfsperre
95489* Tropfsperre (4x)
124164 Rändelknopf
125146 Materialmengenregulierschraube
125187 Luftmikrometer
125351 Spindel für R-/B-Regulierung
125443* 0,125 l QCC-Kunststoff-Mehrwegbecher
125856 Werkzeugsatz
125948* 0,15 l QCC-Alu-Mehrwegbecher
125955* Steckbecheranschluss mit QCC
125963* 25 ml Glasbecher mit Steckdeckel (5x) und QCC Steckan-
schluss (1x), Einfüllsiebtrichter (150 µm) (2x)

Betriebsanleitung SATAminijet 3000 B HVLP, minijet 3000 B T HVLP
18
DE
Art. Nr. Benennung
126276 Abzugsbügelset
126292 Packungs-Set Luftkolbenstange
127399 Luftverteilerring (3x)
133983 Luftanschlussstück G 1/4 Aussengewinde
* nur für SATAminijet 3000 B HVLP
** nur für SATAminijet 3000 B T HVLP
Im Reparatur-Set (Art. Nr. 126284) enthalten
Im Dichtungs-Set (Art. Nr. 50658) enthalten
15. EG Konformitätserklärung
Hersteller:
SATA GmbH & Co. KG
Domertalstrasse 20
D-70806 Kornwestheim
Hiermit erklären wir, dass das nachfolgend genannte Produkt aufgrund
seiner Konzeption, Konstruktion und Bauart in der von uns in Verkehr
gebrachten Ausführung den grundlegenden Sicherheitsanforderungen der
Richtlinie 94/9/EG, EU-Richtlinie 2014/34/EU einschließlich der zum Zeit-
punkt der Erklärung geltenden Änderungen entspricht und gemäß EG-
Richtlinie 94/9/EG, EU-Richtlinie 2014/34/EU in explosionsgefährdeten
Bereichen (ATEX), Anhang X, B eingesetzt werden kann.
Produktbezeichnung: ...........................................Lackierpistole
Typbezeichnung: .............................. SATAminijet 3000 B HVLP,
SATAminijet 3000 B T HVLP
ATEX Kennzeichnung:................................................. II 2 G T4
Einschlägige EG-Richtlinien:
• EG Maschinenrichtlinie 2006/42/EG
• EG-Richtlinie 94/9/EG Geräte und Schutzsysteme zur bestimmungs-
gemäßen Verwendung in explosionsgefährdeten Bereichen gültig bis
19.04.2016
• EU-Richtlinie 2014/34/EU Geräte und Schutzsysteme zur bestim-
mungsgemäßen Verwendung in explosionsgefährdeten Bereichen
gültig ab 20.04.2016
Angewandte harmonisierte Normen:

Betriebsanleitung SATAminijet 3000 B HVLP, minijet 3000 B T HVLP Betriebsanleitung SATAminijet 3000 B HVLP, minijet 3000 B T HVLP
19
DE
• DIN EN 1127-1:2011 „Explosionsschutz Teil 1: Grundlagen und Methodik“
• DIN EN 13463-1:2009 „Nicht-elektrische Geräte für den Einsatz in ex-
plosionsgefährdeten Bereichen - Teil 1: Grundlagen und Anforderungen“
• DIN EN ISO 12100:2011; „Sicherheit von Maschinen, Allgemeine Anfor-
derungen“
• DIN EN 1953:2013 „Spritz- und Sprühgeräte für Beschichtungsstoffe -
Sicherheitsanforderungen“
Angewandte nationale Normen:
• DIN 31000:2011 „Allgemeine Leitsätze für das sicherheitsgerechte
Gestalten technischer Erzeugnisse“
Die gemäß Richtlinie 2014/34/EU Anhang VIII geforderten Unterlagen
sind bei benannter Stelle Nummer 0123 mit der Dokumentennummer
70023722 für 10 Jahre hinterlegt.
70806 Kornwestheim, den 18.01.2016
Albrecht Kruse
Geschäftsführer
SATA GmbH & Co. KG
