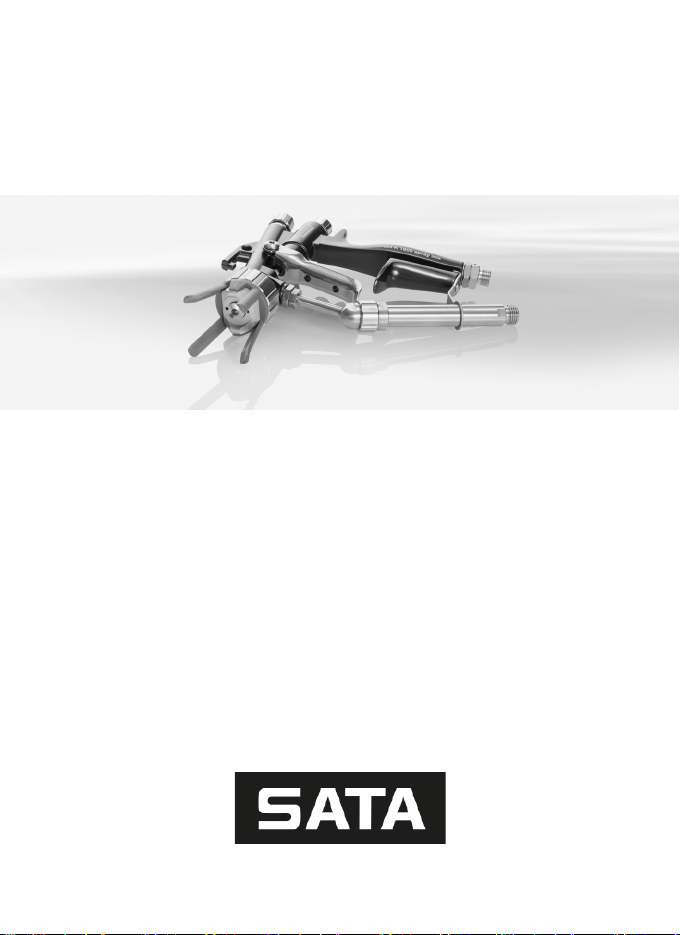

SATA SATAjet K 1800 spray mix User manual

SATAjet K 1800 spray mix
Betriebsanleitung | Упътване за работа | 使用说明书 | Návod k použití |
Betjeningsvejledning | Kasutusjuhend | Operating Instructions | Instruc-
ciones de servicio | Käyttöohje | Mode d‘emploi | Οδηγίες λειτουργίας
| Üzemeltetési utasítás | Istruzione d‘uso | Naudojimo instrukcija |
Lietošanas instrukcija | Gebruikershandleiding | Bruksveiledning |
Instrukcja obsługi | Instruçõesde funcionamento | Manual de utilizare |
Руководство по эксплуатации | Bruksanvisning | Navodilo za obrato-
vanje | Návod na použitie | Kullanım talimatı
Manual_SATAjet-K-1800-spray-mix 26-sprachig.indb 1Manual_SATAjet-K-1800-spray-mix 26-sprachig.indb 1 29.10.2021 13:53:5429.10.2021 13:53:54

SATAjet K 1800 spray mix
Index
[DE | A] Betriebsanleitung | deutsch.......................................................3
[BG] Упътване за работа | български................................................ 23
[CN] 使用说明书 | 中文 .........................................................................45
[CZ] Návod k použití | česky.................................................................61
[DK] Betjeningsvejledning | dansk........................................................81
[EE] Kasutusjuhend | eesti .................................................................101
[EN] Operating Instruction | english....................................................121
[ES] Instrucciones de servicio | español.............................................141
[FI] Käyttöohje | suomi........................................................................163
[FR|BL|L] Mode d'emploi | français..................................................... 183
[GR] Οδηγίες λειτουργίας | ελληνικά...................................................205
[HU] Üzemeltetési utasítás | magyar..................................................227
[IT] Istruzioni d'uso | Italiano............................................................... 247
[LT] Naudojimo instrukcija | lietuvių k. ................................................269
[LV] Lietošanas instrukcija | latviski....................................................291
[NL] gebruikershandleiding | Nederlandse .........................................313
[NO] Bruksveiledning | norsk..............................................................333
[PL] Instrukcja obsługi | polski ............................................................353
[PT] Instruções de funcionamento | português...................................375
[RO] Manual de utilizare | română......................................................397
[RU] Руководство по эксплуатации | русский язык.........................419
[SE] Bruksanvisning | svenska ...........................................................443
[SI] Navodilo za obratovanje | slovenščina.........................................463
[SK] Návod na použitie | slovensky ....................................................483
[TR] Kullanım talimatı | türkçe ............................................................503
Manual_SATAjet-K-1800-spray-mix 26-sprachig.indb 2Manual_SATAjet-K-1800-spray-mix 26-sprachig.indb 2 29.10.2021 13:53:5429.10.2021 13:53:54

3
DE
Betriebsanleitung SATAjet K 1800 spray mix
Betriebsanleitung SATAjet K 1800 spray mix
Inhaltsverzeichnis [Originalfassung: Deutsch]
1. Allgemeine Informationen.........3
2. Sicherheitshinweise..................4
3. Verwendung .............................6
4. Beschreibung ...........................7
5. Lieferumfang ............................7
6. Aufbau......................................7
7. Technische Daten.....................8
8. Montage ...................................9
9. Betrieb....................................10
10. Wartung und Instandhal-
tung ........................................13
11. PegeundLagerung..............17
12. Störungen...............................19
13. Düsenübersicht ......................20
14. Entsorgung.............................20
15. Kundendienst .........................20
16. Zubehör..................................21
17. Ersatzteile...............................21
18. EG Konformitätserklärung......22
Zuerst lesen!
Vor Inbetriebnahme und Betrieb diese Betriebsanleitung vollständig und
sorgfältig durchlesen. Die Sicherheits- und Gefahrenhinweise beachten!
Die Betriebsanleitung der Lackierpistole ist immer beim Produkt oder an
einer jederzeit für jedermann zugänglichen Stelle aufzubewahren!
1. Allgemeine Informationen
1.1. Einleitung
Diese Betriebsanleitung enthält wichtige Informationen für den Betrieb der
SATAjet K 1800 spray mix, im Folgenden Lackierpistole genannt. Ebenso
werdenInbetriebnahme,WartungundInstandhaltung,PegeundLage-
rung sowie Störungsbehebung beschrieben.
1.2. Zielgruppe
Diese Betriebsanleitung ist bestimmt für
■Fachkräfte des Maler- und Lackiererhandwerks.
■Geschultes Personal für Lackierarbeiten in Industrie- und Handwerks-
betrieben.
1.3. Unfallverhütung
GrundsätzlichsinddieallgemeinensowiedielandesspezischenUnfall-
verhütungsvorschriften und die entsprechenden Werkstatt- und Betriebs-
schutzanweisungen einzuhalten.
[DE | A] Betriebsanleitung | deutsch
Manual_SATAjet-K-1800-spray-mix 26-sprachig.indb 3Manual_SATAjet-K-1800-spray-mix 26-sprachig.indb 3 29.10.2021 13:53:5429.10.2021 13:53:54

4
DE
Betriebsanleitung SATAjet K 1800 spray mix
1.4. Zubehör, Ersatz- und Verschleißteile
Grundsätzlich sind nur Original-Zubehör, Ersatz-und Verschleißteile von
SATA zu verwenden. Zubehörteile, die nicht von SATA geliefert wurden,
sind nicht geprüft und nicht freigegeben. Für Schäden, die durch die Ver-
wendung nicht freigegebener Zubehör, Ersatz-und Verschleißteile ent-
standen sind, übernimmt SATA keinerlei Haftung.
1.5. Gewährleistung und Haftung
Es gelten die Allgemeinen Geschäftsbedingungen von SATA und ggf.
weitere vertragliche Absprachen sowie die jeweils gültigen Gesetze.
SATA haftet nicht bei
■Nichtbeachtung der Betriebsanleitung
■Nichtbestimmungsgemäßer Verwendung des Produkts
■Einsatz von nicht ausgebildetem Personal
■Nichtverwendung von persönlicher Schutzausrüstung
■Nichtverwendung von Original-Zubehör, Ersatz-und Verschleißteilen
■ EigenmächtigenUmbautenodertechnischenVeränderungen
■Natürlicher Abnützung/Verschleiß
■Gebrauchsuntypischer Schlagbelastung
■ UnsachgemäßeMontage-undDemontagearbeiten
2. Sicherheitshinweise
Sämtliche, nachstehend aufgeführten Hinweise lesen und einhalten.
Nichteinhaltung kann zu Funktionsstörungen führen oder schwere Verlet-
zungen bis hin zum Tod verursachen.
2.1. Anforderungen an das Personal
Die Lackierpistole darf nur von erfahrenen Fachkräften und eingewiese-
nem Personal verwendet werden, die diese Betriebsanleitung vollständig
gelesen und verstanden haben. Personen, deren Reaktionsfähigkeit
durch Drogen, Alkohol, Medikamente oder auf andere Weise herabge-
setztist,istderUmgangmitderLackierpistoleuntersagt.
2.2. Persönliche Schutzausrüstung
Bei Verwendung der Lackierpistole sowie bei der Reinigung und Wartung
immer zugelassenen Atem- und Augenschutz sowie Gehörschutz, geeig-
nete Schutzhandschuhe, Arbeitskleidung und Sicherheitsschuhe tragen.
Manual_SATAjet-K-1800-spray-mix 26-sprachig.indb 4Manual_SATAjet-K-1800-spray-mix 26-sprachig.indb 4 29.10.2021 13:53:5529.10.2021 13:53:55

5
DE
Betriebsanleitung SATAjet K 1800 spray mix
Betriebsanleitung SATAjet K 1800 spray mix
2.3. Verwendung in explosionsgefährdeten Bereichen
Warnung! Explosionsgefahr!
Lebensgefahr durch Explosion
Durch Verwendung der Lackierpistole in explosionsgefährdeten Berei-
chen der Ex-Zone 0 kann es zur Explosion kommen.
→Die Lackierpistole niemals in explosionsgefährdete Bereiche der Ex-
Zone 0 bringen.
Die Lackierpistole ist zur Verwendung/Aufbewahrung in explosionsge-
fährdeten Bereichen der Ex-Zone 1 und 2 zugelassen. Die Produktkenn-
zeichnung ist zu beachten.
2.4. Sicherheitshinweise
Technischer Zustand
■Lackierpistole niemals bei Beschädigung oder fehlenden Teilen in
Betrieb nehmen.
■Lackierpistole bei Beschädigung sofort außer Betrieb nehmen, von der
Druckluft- und Materialversorgung trennen und vollständig drucklos
machen.
■Lackierpistole niemals eigenmächtig umbauen oder technisch verän-
dern.
■Lackierpistole mit allen angeschlossenen Komponenten vor jedem
Gebrauch auf Beschädigungen und festen Sitz überprüfen und gegebe-
nenfalls instand setzen.
Beschichtungssto󰀨e
■ DieVerarbeitungvonsäure-oderlaugenhaltigenBeschichtungssto󰀨en
ist verboten.
■ DieVerarbeitungvonLösemittelmitHalogenkohlenwassersto󰀨en,
Benzin, Kerosin, Herbiziden, Pestiziden und radioaktiven Substanzen
ist verboten. Halogenierte Lösemittel können zu explosiven und ätzen-
den chemischen Verbindungen führen.
■ DieVerarbeitungvonaggressivenSto󰀨en,diegroße,scharfkantigeund
schmirgelnde Pigmente enthalten, ist verboten.
■Ausschließlich die zum Arbeitsfortschritt notwendige Menge an Löse-
mittel,Farbe,LackoderanderergefährlicherBeschichtungssto󰀨eindie
Arbeitsumgebung der Lackierpistole bringen. Diese sind nach Arbeits-
ende in bestimmungsgemäße Lagerräume zu bringen.
Manual_SATAjet-K-1800-spray-mix 26-sprachig.indb 5Manual_SATAjet-K-1800-spray-mix 26-sprachig.indb 5 29.10.2021 13:53:5529.10.2021 13:53:55

6
DE
Betriebsanleitung SATAjet K 1800 spray mix
Betriebsparameter
■Die Lackierpistole darf nur innerhalb der in den Technischen Daten
angegebenen Parameter betrieben werden.
Angeschlossene Komponenten
■Ausschließlich SATA Original-Zubehör-und Ersatzteile verwenden.
■Die angeschlossenen Schläuche und Leitungen müssen den beim
Betrieb zu erwartenden thermischen, chemischen und mechanischen
Beanspruchungen sicher Stand halten.
■ UnterDruckstehendeSchläuchekönnenbeimLösendurchpeitschen-
artige Bewegungen zu Verletzungen führen. Vor dem Lösen Schläuche
immer vollständig drucklos machen.
Reinigung
■Niemals säure- oder laugenhaltige Reinigungsmedien für die Reinigung
der Lackierpistole verwenden.
■ NiemalsaufhalogenierteKohlenwassersto󰀨basierendeReinigungsme-
dien verwenden.
Einsatzort
■ LackierpistoleniemalsimBereichvonZündquellenwieo󰀨enesFeuer,
brennende Zigaretten oder nicht explosionsgeschützte, elektrische
Einrichtungen verwenden.
■Lackierpistole nur in gut belüfteten Räumen verwenden.
Allgemein
■Lackierpistole niemals auf Lebewesen richten.
■Bei der Verarbeitung von Materialien die heißer sind als > 43 °C, muss
die entsprechende Schutzkleidung getragen werden.
■ DieörtlichenSicherheits-,Unfallverhütungs-,Arbeitsschutz-undUm-
weltschutzvorschriften einhalten.
3. Verwendung
Bestimmungsgemäße Verwendung
Die Lackierpistole dient zum Auftragen von Farben und Lacken sowie
anderergeeigneter,ießfähigerMaterialienaufgeeigneteSubstrate.
Nicht bestimmungsgemäße Verwendung
Nichtbestimmungsgemäße Verwendung ist der Einsatz in Verbindung
mit Lebensmitteln oder zum Auftragen von ungeeigneten Beschichtungs-
sto󰀨en,wiezumBeispielSäurenoderLaugensowieschmirgelndeoder
benzinhaltigeBeschichtungssto󰀨e.
Manual_SATAjet-K-1800-spray-mix 26-sprachig.indb 6Manual_SATAjet-K-1800-spray-mix 26-sprachig.indb 6 29.10.2021 13:53:5529.10.2021 13:53:55

7
DE
Betriebsanleitung SATAjet K 1800 spray mix
Betriebsanleitung SATAjet K 1800 spray mix
4. Beschreibung
Die zum Lackieren benötigte Druckluft wird am Druckluftanschluss zu-
geführt.DerBeschichtungssto󰀨wirdamMaterialanschlussmithohem
Druck über eine Materialförderpumpe zugeführt. Durch Betätigung des
Abzughebels wird der Farbnadelmitnehmer nach hinten gezogen und
derBeschichtungssto󰀨strömtmithohemDruckausderMaterialdüse.
Die Strahlhöhe und der Spritzwinkel sind über die Geometrie der Materi-
aldüsedeniert.DurchZugabevonDruckluftüberdieLuftdüsekanndie
Strahlform angepasst werden.
5. Lieferumfang
■Lackierpistole ohne Materialdüse
■ Universalschlüssel
■Je nach Variante:
Materialsieb100msh(inMaterialltergehäuseeingebaut)
■Betriebsanleitung
Nach dem Auspacken prüfen:
■Lackierpistole beschädigt
■Lieferumfang vollständig
6. Aufbau
SATAjet K 1800 spray mix
[1-1] Aufhängehaken mit
Aufhängebohrung
[1-2] Stufenlose Rund-/Breit-
strahlregulierung
[1-3] Abschlussschraube
[1-4] Pistolenkörper
[1-5] Abzugsperre
[1-6] Druckluftanschluss
[1-7] Abzugsbügel
[1-8] Materialanschluss
[1-9] Berührschutz
[1-10] Düsensatz mit Luftdüse,
Materialdüse und Vordüse
(Materialdüse nicht im
Lieferumfang)
SATAjetK1800spraymix(mitMateriallterkurz)[1-15]
[1-12] Materialanschluss
[1-13] Materialltergehäusekurz
[1-14] Farbrohr
SATAjetK1800spraymix(mitMateriallterlang)[1-11]
[1-16] Materialanschluss
[1-17] Materialltergehäuselang
[1-18] Farbrohr
Manual_SATAjet-K-1800-spray-mix 26-sprachig.indb 7Manual_SATAjet-K-1800-spray-mix 26-sprachig.indb 7 29.10.2021 13:53:5529.10.2021 13:53:55

8
DE
Betriebsanleitung SATAjet K 1800 spray mix
7. Technische Daten
EmpfohlenerPistoleneingangsdruck(Luft)
0,5 bar - 3,0 bar 7 psi - 44 psi
Max.Pistoleneingangsdruck(Luft)
10,0 bar 145 psi
EmpfohlenerLackierabstandbei0.5-3.0bar/7.0-43.5psi
18 cm - 25 cm 7“ - 10“
Luftverbrauchbei3.0bar/43.5psi
Breitstrahl ca. 120 Nl/min ca. 4,2 cfm
Rundstrahl ca. 120 Nl/min ca. 4,2 cfm
Max. Temperatur des Beschichtungsstoffes
50 °C 122 °F
Max.BetriebsüberdruckdesBeschichtungsstoffes
250,0 bar 3.626 psi
Materialanschluss
1/4“ NPSM Aussengewinde
Druckluftanschluss
1/4“ Aussengewinde
Gewicht
ab 444 g / 485 g / 550 g
Manual_SATAjet-K-1800-spray-mix 26-sprachig.indb 8Manual_SATAjet-K-1800-spray-mix 26-sprachig.indb 8 29.10.2021 13:53:5529.10.2021 13:53:55

9
DE
Betriebsanleitung SATAjet K 1800 spray mix
Betriebsanleitung SATAjet K 1800 spray mix
8. Montage
Warnung!
Verletzungsgefahr durch sich lösende Komponenten oder un-
kontrolliertaustretendesMaterial.
Durch den hohen Materialdruck können sich im Bereich des Materialan-
schlusses unerwartet Komponenten lösen oder Material unkontrolliert
austreten.
→AlleBauteileimBereichdesMaterialanschlussesaufdenmaximalen
Materialdruck auslegen.
→MaterialschläuchevonSATAverwenden.
Warnung!
Verletzungsgefahr durch sich lösende Komponenten oder
austretendes Material.
Bei Montagearbeiten mit bestehender Verbindung zum Druckluftnetz
und zur Materialversorgung können sich unerwartet Komponenten lösen
und Material austreten.
→System drucklos machen.
→Lackierpistole vor allen Montagearbeiten von Druckluftnetz und Mate-
rialversorgung trennen.
Hinweis!
SachschädendurchlockereSchraubverbindungen
Lockere Schraubverbindungen können zu Beschädigungen der Bauteile
oder zu Funktionsstörungen führen.
→AlleSchraubverbindungenvonHandanziehenundauffestenSitz
prüfen.
■Vor allen Montagearbeiten die Druckluftversorgung zum Druckluft-
anschluss [1-6] und die Materialversorgung zum Materialanschluss
[1-8]/[1-12]/[1-16]unterbrechen.
Manual_SATAjet-K-1800-spray-mix 26-sprachig.indb 9Manual_SATAjet-K-1800-spray-mix 26-sprachig.indb 9 29.10.2021 13:53:5529.10.2021 13:53:55

10
DE
Betriebsanleitung SATAjet K 1800 spray mix
8.1. Einbau Materialdüse
Hinweis!
DieausgewählteMaterialdüse(nichtimLieferumfangenthalten)muss
vor der ersten Verwendung in die Luftdüse eingesetzt werden.
■Luftdüsenring mit Berührschutz [3-1] von Hand abschrauben und zu-
sammen mit Luftdüse [3-2] abnehmen.
■Materialdüse [3-3] in Luftdüse einsetzen. Auf die Ausrichtung der Nut
zum Fixierstift achten.
■Luftdüsenring mit Berührschutz zusammen mit Luftdüse und Material-
düse aufschrauben und von Hand festziehen.
9. Betrieb
Warnung!
VerletzungsgefahrdurchberstendenMaterialhochdruck-
schlauch
Durch Verwendung eines nicht geeigneten Materialhochdruckschlauchs
kann dieser durch zu hohem Druck beschädigt werden und explodieren.
→Nurlösemittelbeständigen,antistatischenundtechnisch
einwandfreienSchlauchfürBeschichtungssto󰀨emitDauerdruck-
festigkeit von mindestens 250 bar, einem Ableitwiderstand von
< 1 MOhm und einem min. Innendurchmesser von 3 – 6 mm, gemäß
DIN EN ISO 8028 verwenden.
Warnung!
VerletzungsgefahrdurchberstendenDruckluftschlauch
Durch Verwendung eines nicht geeigneten Druckluftschlauchs kann
dieser durch zu hohen Druck beschädigt werden und explodieren.
→Nur lösemittelbeständigen, antistatischen und technisch
einwandfreien Schlauch für Druckluft mit Dauerdruckfestigkeit von min-
destens 20 bar, einem Ableitwiderstand von < 1 MOhm und einem min.
Innendurchmesser von 6 mm verwenden.
Manual_SATAjet-K-1800-spray-mix 26-sprachig.indb 10Manual_SATAjet-K-1800-spray-mix 26-sprachig.indb 10 29.10.2021 13:53:5529.10.2021 13:53:55

11
DE
Betriebsanleitung SATAjet K 1800 spray mix
Betriebsanleitung SATAjet K 1800 spray mix
Warnung!
VerletzungsgefahrdurchInjektion
Durch Hineinfassen in den Spritzstrahl besteht Verletzungsgefahr.
→Niemals Finger, Hände oder andere Körperteile mit dem Spritzstrahl
in Berührung bringen!
→Lackierpistole nie ohne Spritzstrahl-Berührschutz verwenden!
→Abzugssperre nur für den Lackiervorgang entriegeln.
Hinweis!
SachschädendurchverschmutzteDruckluft
Das Verwenden von verschmutzter Druckluft kann zu Fehlfunktionen
sowie zu Beschichtungsstörungen führen.
→Saubere Druckluft verwenden. Zum Beispiel durch geeignete SATA
Filtereinheiten.
Vor jedem Einsatz folgende Punkte beachten/prüfen, um ein sicheres
Arbeiten mit der Lackierpistole zu gewährleisten:
■Fester Sitz aller Schrauben. Schrauben ggf. festziehen.
■Vordüse [3-4] mit einem Anziehdrehmoment von 3 Nm festziehen.
■Technisch saubere Druckluft verwenden.
■Lackierpistole mit Abzugssperre am Abzugsbügel sichern.
■Ausreichende Erdung sicherstellen.
■Zulässigen Betriebsdruck von Hochdruckschlauch und Lackierpistole
überprüfen.
■Alle Verbindungsteile auf Dichtheit prüfen.
9.1. Erstinbetriebnahme
■ FarbkanalmitgeeigneterReinigungsüssigkeitdurchspülen.
■Luftdüsenring mit Berührschutz von Hand festziehen.
9.2. Regelbetrieb
Vor jedem Einsatz folgende Punkte beachten/prüfen, um ein sicheres
Arbeiten mit der Lackierpistole zu gewährleisten:
■Erforderlicher Lufteingangs- und Materialdruck gewährleisten.
■Technisch saubere Druckluft verwenden.
Manual_SATAjet-K-1800-spray-mix 26-sprachig.indb 11Manual_SATAjet-K-1800-spray-mix 26-sprachig.indb 11 29.10.2021 13:53:5529.10.2021 13:53:55

12
DE
Betriebsanleitung SATAjet K 1800 spray mix
Lackierpistoleanschließen
Hinweis!
Die Pistole nur an drucklosen Hochdruckpumpen anschließen (Pumpen-
undLufteingangsdruckauf0bareingestellt).
■Druckluftschlauch an Luftanschluss [1-6] anschließen.
■Materialschlauch an Materialanschluss [1-8]/[1-12]/[1-16]anschlie-
ßen.
MaterialversorgungundLufteingangsdruckeinstellen
Die Zerstäubung des Materials erfolgt über das Airless-Prinzip. Das
Material wird unter hohem Druck an die Düse geführt, beim Austritt zer-
stäubt und das Strahlbild über die Geometrie der Materialdüse geformt.
Hinweis!
Wird der für die Strahlausformung erforderliche Materialdruck nicht er-
reicht, muss dieser an der Hochdruckpumpe erhöht werden.
Hinweis!
UmvondenVorteilendesAirless-Prinzipszuprotierenundsomitden
Farbnebel zu minimieren, sollte der eingestellte Eingangsdruck auf die
erfolderliche Mindestmenge eingestellt werden.
■Erforderlichen Materialdruck an der Hochdruckpumpe einstellen
(z.B.50bar–60bar).
■ GewünschtenLufteingangsdruck(0,5bar–3bar)beibetätigtemAb-
zugsbügel einstellen.
■ Strahlbildkontrollieren(z.B.aufPapier)undggf.überÄnderungdes
Material- oder Lufteingangsdrucks optimal einstellen.
Spritzstrahl einstellen
Die Strahlhöhe und der Spritzwinkel sind über die Geometrie der Materi-
aldüsedeniert.DurchZugabevonDruckluftüberdieLuftdüsekannder
Spritzstrahl eingestellt werden.
■Ein Rundstrahl kann durch Drehen der stufenlosen Rund- und Breit-
strahlregulierung [4-1] nach links eingestellt werden.
■Zur Vermeidung von Läufern ist bei Rundstrahleinstellung der Material-
und Luftdruck zu reduzieren.
Manual_SATAjet-K-1800-spray-mix 26-sprachig.indb 12Manual_SATAjet-K-1800-spray-mix 26-sprachig.indb 12 29.10.2021 13:53:5529.10.2021 13:53:55

13
DE
Betriebsanleitung SATAjet K 1800 spray mix
Betriebsanleitung SATAjet K 1800 spray mix
Lackiervorgangstarten
■Luft- und Materialversorgung sicherstellen.
■Lackierabstand einnehmen.
■Abzugsperre [5-1] nach unten in Mittelposition schieben.
■Abzugsbügel voll abziehen [6-1] und Lackierpistole 90° zur
Lackieroberäche[6-2] führen.
■Materialmenge und Spritzstrahl gegebenenfalls nachstellen.
Lackiervorgangbeenden
■Materialversorgung unterbrechen und drucklos machen.
■Druckluftversorgung unterbrechen.
■Lackierpistole durch Betätigen des Abzugsbügels entlüften und
Materialdruck im Materialschlauch drucklos machen.
■Abzugsperre [5-1] nach oben in Endposition schieben.
HinweisezurPegeundLagerungbeachten(sieheKapitel11).
10. Wartung und Instandhaltung
Warnung!
Verletzungsgefahr durch sich lösende Komponenten oder
austretendes Material.
Bei Wartungsarbeiten mit bestehender Verbindung zum Druckluftnetz
und zur Materialversorgung können sich unerwartet Komponenten lösen
und Material austreten.
→Lackierpistole vor allen Wartungsarbeiten von Druckluftnetz und Ma-
terialversorgung trennen.
→System und Lackierpistole drucklos machen.
Der materialführende Bereich der Lackierpistole sowie die Materialver-
sorgungundLeitungenstehenunterhohemDruck(biszu250bar).
→Schlauchleitungen und Anschlusssysteme entsprechend auslegen.
Manual_SATAjet-K-1800-spray-mix 26-sprachig.indb 13Manual_SATAjet-K-1800-spray-mix 26-sprachig.indb 13 29.10.2021 13:53:5529.10.2021 13:53:55

14
DE
Betriebsanleitung SATAjet K 1800 spray mix
Warnung!
Verletzungsgefahr durch scharfe Kanten
Bei Montagearbeiten besteht durch scharfe Kanten Verletzungsgefahr.
→Geeignete Arbeitshandschuhe tragen.
Das folgende Kapitel beschreibt die Wartung und Instandhaltung der
Lackierpistole. Wartungs- und Instandhaltungsarbeiten dürfen nur von
geschultem Fachpersonal durchgeführt werden.
■Vor allen Wartungs- und Instandhaltungsarbeiten die Druckluftversor-
gung und die Materialversorgung unterbrechen.
ZurInstandhaltungsindErsatzteileverfügbar(sieheKapitel17).
10.1. Düsenteile austauschen
Materialdüse demontieren
■Luftdüsenring mit Berührschutz [7-1] von Hand abschrauben.
■Luftdüse [7-2] zusammen mit Materialdüse [7-3] abnehmen.
Vordüse, Farbnadel und Farbnadelmitnehmer demontieren
■Abzugsbügel [1-7] betätigen um Vorspannung zwischen Hartmetall-
kugel der Farbnadel [7-5] und Vordüse [7-4] zu nehmen.
■Vordüse [7-4]mitSATAUniversalschlüsselabschrauben.
■Abzugsbügel [1-7] in Ausgangsposition bringen.
■ Abschlussschraube(SW6)[7-9] abschrauben.
■Beide Federn [7-7] und [7-8] entnehmen.
■Farbnadelmitnehmer [7-6] nach hinten bis zum Anschlag ziehen.
Hierbei wird der Farbnadelmitnehmer /[2-2] von der Farbnadel
[7-5]/ /[2-1] abgezogen.
■Farbnadelmitnehmer [7-6] nach hinten aus dem Pistolenkörper [1-4]
entnehmen.
■Farbnadel nach vorne aus dem Pistolenkörper entnehmen.
Vordüse, Farbnadel und Farbnadelmitnehmer montieren
Hinweis!
Sachschäden durch falsche Einbaureihenfolge
Bei falscher Einbaureihenfolge können die Komponenten beschädigt
werden.
→Auf richtige Einbaureihenfolge achten.
Manual_SATAjet-K-1800-spray-mix 26-sprachig.indb 14Manual_SATAjet-K-1800-spray-mix 26-sprachig.indb 14 29.10.2021 13:53:5529.10.2021 13:53:55

15
DE
Betriebsanleitung SATAjet K 1800 spray mix
Betriebsanleitung SATAjet K 1800 spray mix
■Farbnadel [7-5] vorsichtig von vorne in Pistolenkörper [1-4] einsetzen
und ganz nach hinten schieben.
■Farbnadelmitnehmer [7-6] von hinten vorsichtig in Pistolen-
körper einschieben und auf Farbnadel /[2-1] aufschieben, bis der
Farbnadelmitnehmer [2-2] auf der Farbnadel einrastet.
■Farbnadelmitnehmer mit eingerasteter Farbnadel bis auf Anschlag nach
vorne in die Führung der Packungsschraube einschieben.
■Neue Vordüse [7-4]mitSATAUniversalschlüsseleinschrauben.
■Feder [7-7] in Farbnadel einsetzen.
■Feder [7-8] auf Abschlussschraube [7-9] aufsetzen.
■Abschlussschraube auf Anschlag einschrauben.
Materialdüse montieren
■Materialdüse [7-3] in Luftdüse [7-2] einsetzen. Auf die Ausrichtung der
Nut zum Fixierstift achten.
■Luftdüsenring mit Berührschutz [7-1] zusammen mit Luftdüse und Ma-
terialdüse aufsetzen und von Hand aufschrauben.
10.2. Abzugsbügel austauschen
Abzugsbügel demontieren
■ Befestigungsschraube(TX20)[8-1]abschraubenundmitUnterleg-
scheibe [8-2] abnehmen.
■Bolzen [8-4] aus Pistolenkörper und Abzugsbügel [8-3] herausziehen.
■Abzugsbügel [8-3] abnehmen.
Neuen Abzugsbügel montieren
■Abzugsbügel [8-3] an Pistolenkörper ansetzen.
■Bolzen [8-4] lagerichtig in Abzugsbügel und Pistolenkörper einschie-
ben.DieacheSeitedesBolzenmussnachuntenzeigen.
■ Unterlegscheibe[8-2] auf Bolzen aufschieben.
■Befestigungsschraube [8-1] auf Bolzen festziehen.
10.3. Farbnadeldichtung austauschen
Der Austausch ist erforderlich, wenn an der selbstnachstellenden Farbna-
deldichtung das Material austritt.
Packungsschraubedemontieren
■Arbeitsschritte „Materialdüse demontieren“ und „Vordüse, Farbnadel
und Farbnadelmitnehmer demontieren“ durchführen (siehe Kapi-
tel 10.1).
■ Dichtungsschraube(SW6)[9-1] herausschrauben.
■Beide Dichtungen [9-2] aus Pistolenkörper entnehmen.
Manual_SATAjet-K-1800-spray-mix 26-sprachig.indb 15Manual_SATAjet-K-1800-spray-mix 26-sprachig.indb 15 29.10.2021 13:53:5529.10.2021 13:53:55

16
DE
Betriebsanleitung SATAjet K 1800 spray mix
■Dichtungen entsorgen.
■Dichtungsschraube auf Beschädigungen und Verunreinigungen prüfen,
bei Bedarf reinigen oder austauschen.
Neue Dichtungsschraube montieren
■Beide Dichtungen [9-2] in Pistolenkörper einsetzen, Einbaurichtung
beachten.
■Dichtungsschraube [9-1] auf Anschlag einschrauben.
■Arbeitsschritte „Vordüse, Farbnadel und Farbnadelmitnehmer montie-
ren“ und „Materialdüse montieren“ durchführen (siehe Kapitel 10.1).
10.4. Spindel der Rund- und Breitstrahlregulierung austau-
schen
Hinweis!
Das Gewinde der Spindel wird bei der Montage mit Loctite 242 benetzt.
Bei der Demontage ist daher ein erhöhter Kraftaufwand nötig.
Spindel demontieren
■ Senkschraube(TX20)[10-1] herausdrehen.
■Rändelknopf [10-2] abziehen.
■ SpindelmitRingschlüssel(SW12)[10-3] herausdrehen.
Neue Spindel montieren
■Neue Spindel [10-3] mit Loctite 242 sichern und in Pistolenkörper
einschrauben und festziehen.
■Rändelknopf [10-2] aufsetzen.
■Senkschraube [10-1] mit Loctite 242 sichern und handfest
einschrauben.
10.5. Materialsiebaustauschen(kurz)
Warnung!
Verletzungsgefahr durch sich lösende Komponenten oder
austretendes Material.
DerBetriebderLackierpistolemitMaterialltergehäuseohneMaterial-
sieb führt zum Verlust der Dichtungsfunktion.
→Lackierpistole nur mit eingebautem Materialsieb in Betrieb nehmen.
Materialsieb(kurz)demontieren
Manual_SATAjet-K-1800-spray-mix 26-sprachig.indb 16Manual_SATAjet-K-1800-spray-mix 26-sprachig.indb 16 29.10.2021 13:53:5529.10.2021 13:53:55

17
DE
Betriebsanleitung SATAjet K 1800 spray mix
Betriebsanleitung SATAjet K 1800 spray mix
■Überwurfmutter [11-2]mitSATAUniversalschlüsselabschrauben.Mit
einem Gabelschlüssel am Gewindeteil [11-4] gegenhalten.
■Materialsieb [11-1]ausMaterialltergehäuse[11-3] entnehmen.
■ Materialltergehäusereinigen.
NeuenMaterialsieb(kurz)montieren
■Neues Materialsieb [11-1]inMaterialltergehäuse[11-3] einsetzen.
■ MaterialltergehäusemittelsÜberwurfmutter[11-2] aufschrauben und
mitSATAUniversalschlüsselhandfestanziehen.
10.6. Materialsiebaustauschen(lang)
Warnung!
Verletzungsgefahr durch sich lösende Komponenten oder
austretendes Material.
DerBetriebderLackierpistolemitMaterialltergehäuseohneMaterial-
sieb führt zum Verlust der Dichtungsfunktion.
→Lackierpistole nur mit eingebautem Materialsieb in Betrieb nehmen.
Materialsieb(lang)demontieren
■Überwurfmutter [12-3] mitSATAUniversalschlüsselabschrauben.Mit
einem Gabelschlüssel am Gewindeteil [12-5] gegenhalten.
■ Materialltergehäuse[12-4] nach unten schieben.
■Materialsieb [12-2]ausMaterialltergehäuseentnehmen.
■ Materialltergehäusereinigen.
NeuesMaterialsieb(lang)montieren
■Neues Materialsieb [12-2]inMaterialltergehäuse[12-4] einsetzen,
Einbaurichtung beachten.
■ Materialltergehäusenachobenschieben.
■ MaterialltergehäusemittelsderÜberwurfmutter[12-3] auf
Gewindeteil [12-5]schraubenundmitSATAUniversalschlüsselhand-
fest anziehen.
11. Pflege und Lagerung
UmdieFunktioneinerLackierpistolezugewährleisten,isteinsorgsamer
UmgangsowieständigeWartungundPegedesProduktserforderlich.
■Lackierpistole an einem trockenen Ort lagern.
■Die Lackierpistole nach jedem Gebrauch und vor jedem
Materialwechsel gründlich reinigen und auf Dichtigkeit prüfen.
Manual_SATAjet-K-1800-spray-mix 26-sprachig.indb 17Manual_SATAjet-K-1800-spray-mix 26-sprachig.indb 17 29.10.2021 13:53:5529.10.2021 13:53:55

18
DE
Betriebsanleitung SATAjet K 1800 spray mix
■Nach der Reinigung die gesamte Lackierpistole mit sauberer Druckluft
trockenundbeweglicheTeilemitSATAPistolenfett(Art.Nr.48173)
einfetten.
Warnung!
Verletzungsgefahr durch sich lösende Komponenten oder
austretendes Material.
Bei Reinigungsarbeiten mit bestehender Verbindung zum Druckluftnetz
und zur Materialversorgung können sich unerwartet Komponenten lösen
und Material austreten.
→Lackierpistole vor allen Reinigungsarbeiten von Druckluftnetz und
Materialversorgung trennen.
Hinweis!
Sachschäden durch falsche Reinigungsmittel
Durch den Einsatz von aggressiven Reinigungsmittel zur Reinigung der
Lackierpistole kann diese beschädigt werden.
→Keine aggressiven Reinigungsmedien verwenden.
→Neutrale Reinigungsmittel mit einem pH-Wert von 6– 8 verwenden.
→Keine Säuren, Laugen, Basen, Abbeizer, ungeeignete Regenerate
oder andere aggressive Reinigungsmedien verwenden.
Hinweis!
Sachschäden durch falsche Reinigung
Das Eintauchen in Löse- oder Reinigungsmittel oder das Reinigen in
einemUltraschallgerätkanndieLackierpistolebeschädigen.
→Lackierpistole nicht in Löse- oder Reinigungsmittel legen.
→ LackierpistolenichtineinemUltraschallgerätreinigen.
Hinweis!
SachschädendurchfalschesReinigungswerkzeug
Verunreinigte Bohrungen keinesfalls mit unsachgemäßen Gegenstän-
den reinigen. SchongeringsteBeschädigungenbeeinussendasStrahl-
bild.
→ SATA-Düsenreinigungsnadeln(#62174)bzw.(#9894)verwenden.
Manual_SATAjet-K-1800-spray-mix 26-sprachig.indb 18Manual_SATAjet-K-1800-spray-mix 26-sprachig.indb 18 29.10.2021 13:53:5529.10.2021 13:53:55

19
DE
Betriebsanleitung SATAjet K 1800 spray mix
Betriebsanleitung SATAjet K 1800 spray mix
Hinweis!
In seltenen Fällen kann es sein, dass einige Teile der Lackierpistole für
eine gründliche Reinigung demontiert werden müssen. Diese sollte sich
nur auf die Teile beschränken, die beim Einsatz mit dem Beschichtungs-
sto󰀨inKontaktkommen.
■Lackierpistole mit Reinigungsmittel gut durchspülen.
■Luftdüse mit Pinsel oder Bürste reinigen.
■Bewegte Teile leicht mit Pistolenfett einfetten.
12. Störungen
Die nachfolgend beschriebenen Störungen dürfen nur von geschultem
Fachpersonal behoben werden.
Kann eine Störung durch die nachfolgend genannten Abhilfemaßnahmen
nicht beseitigt werden, kontaktieren Sie Ihren SATA-Fachhändler (siehe
Kapitel15).
Störung Ursache Abhilfe
Lackierpistole tropft Fremdkörper
zwischen Farbnadel
und Materialdüse
verhindert Abdichtung
Farbnadel und Mate-
rialdüse demontieren,
mit Reinigungsmittel
reinigen oder neuen
Düsensatz einsetzen
Beschichtungssto󰀨tritt
an Farbnadel (Farb-
nadelabdichtung)aus
Selbstnachstellende
Nadelabdichtung de-
fekt oder verloren
Farbnadelabdichtung
ersetzen
Strahlbild sichelförmig Hornbohrung oder
Luftkreis verstopft
oder Materialdüse
verstopft
Gründlich mit geeigne-
tem Werkzeug reinigen
(z. B. Düsenreinigungs-
nadel)
Strahlbild fehlerhaft Materialdüse verstopft Materialdüse mit
Düsenreinigungsset
(#30833)reinigen
Manual_SATAjet-K-1800-spray-mix 26-sprachig.indb 19Manual_SATAjet-K-1800-spray-mix 26-sprachig.indb 19 29.10.2021 13:53:5529.10.2021 13:53:55

20
DE
Betriebsanleitung SATAjet K 1800 spray mix
13. Düsenübersicht
Materialdüse Technische Daten
Düsen Nr. Art. Nr. Durch-
messer
Winkel Breite Material-
durchsatz
bei 70 bar
1840 23044 0,18 mm 40° 18 cm 0,16 Nl/min
2325 7328 0,23 mm 25° 14 cm 0,23 Nl/min
2350 7435 0,23 mm 50° 22 cm 0,23 Nl/min
2360 74922 0,23 mm 60° 24 cm 0,23 Nl/min
2825 16998 0,28 mm 25° 14 cm 0,30 Nl/min
2850 50906 0,28 mm 50° 22 cm 0,30 Nl/min
2865 13771 0,28 mm 65° 25 cm 0,30 Nl/min
3325 20206 0,33 mm 25° 14 cm 0,45 Nl/min
3350 50898 0,33 mm 50° 23 cm 0,45 Nl/min
3365 13789 0,33 mm 65° 28 cm 0,45 Nl/min
3375 74930 0,33 mm 75° 32 cm 0,45 Nl/min
3390 73742 0,33 mm 90° 40 cm 0,45 Nl/min
3825 13797 0,38 mm 25° 15 cm 0,61 Nl/min
3850 7344 0,38 mm 50° 25 cm 0,61 Nl/min
3882 74948 0,38 mm 82° 34 cm 0,61 Nl/min
4650 19307 0,46 mm 50° 25 cm 0,95 Nl/min
4682 74955 0,46 mm 82° 35 cm 0,95 Nl/min
5370 150276 0,53 mm 70° 33 cm 1,28 Nl/min
6050 17004 0,60 mm 50° 31 cm 1,59 Nl/min
14. Entsorgung
EntsorgungdervollständigentleertenLackierpistolealsWertsto󰀨.Um
SchädenfürdieUmweltzuvermeiden,RestedesBeschichtungssto󰀨s
und Reinigungsmittel getrennt von der Lackierpistole sachgerecht entsor-
gen. Die örtlichen Vorschriften beachten!
15. Kundendienst
Zubehör,ErsatzteileundtechnischeUnterstützungerhaltenSiebeiIhrem
SATA Händler.
Manual_SATAjet-K-1800-spray-mix 26-sprachig.indb 20Manual_SATAjet-K-1800-spray-mix 26-sprachig.indb 20 29.10.2021 13:53:5529.10.2021 13:53:55
