SATA Paint set 10 User manual

SATA paint set 10, SATA FDG 24,
SATA FDG 48
Betriebsanleitung | Упътване за работа | 使用说明书 | Návod k použití
Betjeningsvejledning|Kasutusjuhend|Operating Instructions | Instrucciones
de servicio | Käyttöohje | Mode d'emploi | Οδηγίες λειτουργίας| Üzemeltetési
utasítás | Istruzione d'uso Naudojimo instrukcija | Lietošanas instrukcija |
Gebruikershandleiding | Bruksveiledning | Instrukcja obsługi | Instruções
de funcionamento | Manual de utilizare | Руководство по эксплуатации
Bruksanvisning | Navodilo za obratovanje | Návod na | Kullanım talimatı
Operating Instructions
180059-BAL_Materialdruckbehaelter.indb 1 22.02.2017 10:03:13

SATA paint set 10, SATA FDG 24,
SATA FDG 48
Index
[A | DE] Betriebsanleitung | deutsch ....................................................... 5
[BG] Упътване за работа | български ................................................25
[CN] 省漆高效数字喷枪 使用说明书 | 中文 ...........................................47
[CZ] Návod k použití | čeština ...............................................................63
[DK] Betjeningsvejledning | dansk ........................................................ 83
[EE] Kasutusjuhend | eesti .................................................................103
[EN] Operating Instructions | English ..................................................123
[ES] Instrucciones de servicio | español .............................................143
[FI] Käyttöohje | suomi ........................................................................165
[FR | BL | L] Mode d'emploi | français .................................................185
[GR] Οδηγίες λειτουργίας | greek ........................................................207
[HU] Üzemeltetési utasítás | magyar .................................................. 229
[IT] Istruzione d'uso | italiano ..............................................................249
[LT] Naudojimo instrukcija | lietuviškai ................................................271
[LV] Lietošanas instrukcija | latviski .................................................... 291
[NL] Gebruikershandleiding | nederlandse .........................................313
[NO] Bruksveiledning | norsk .............................................................. 333
[PL] Instrukcja obsługi | polski ............................................................353
[PT] Instruções de funcionamento | portugues ...................................375
[RO] Manual de utilizare | românesc ..................................................397
[RUS] Руководство по эксплуатации | порусский ........................... 419
[S] Bruksanvisning | svensk ................................................................443
[SI] Navodilo za obratovanje | slovenski .............................................463
[SK] Návod na použitie | slovenčina ................................................... 483
[TR] Kullanım talimatı | türkçe ............................................................503
[US | CDN] Operating Instructions | US-english ................................. 523
180059-BAL_Materialdruckbehaelter.indb 2 22.02.2017 10:03:13

[1]
[1-14]
[1-1]
[1-3]
[1-2]
[1-4]
[1-5]
[1-6]
[1-13]
[1-12]
[1-11]
[1-10]
[1-9]
[1-8]
[1-7]
180059-BAL_Materialdruckbehaelter.indb 3 22.02.2017 10:03:13

[2]
[2-14]
[2-1]
[2-3]
[2-2]
[2-4]
[2-5]
[2-6]
[2-13]
[2-12]
[2-11]
[2-10]
[2-9]
[2-8]
[2-7]
180059-BAL_Materialdruckbehaelter.indb 4 22.02.2017 10:03:13

5
DE
Betriebsanleitung SATA FDG Betriebsanleitung SATA FDG
Inhaltsverzeichnis [Originalfassung: Deutsch]
1. Allgemeine Informationen........6
2. Sicherheitshinweise.................7
3. Bestimmungsgemäße
Verwendung ............................9
4. Beschreibung ........................10
5. Varianten ...............................10
6. Lieferumfang .........................10
7. Aufbau...................................11
8. Technische Daten..................13
9. Erstinbetriebnahme ...............14
10. Regelbetrieb..........................15
11. Wartung und Instandhal-
tung .......................................19
12. PegeundLagerung.............20
13. Störungen..............................21
14. Kundendienst ........................21
15. Zubehör.................................21
16. Ersatzteile..............................22
17. EU Konformitätserklärung .....23

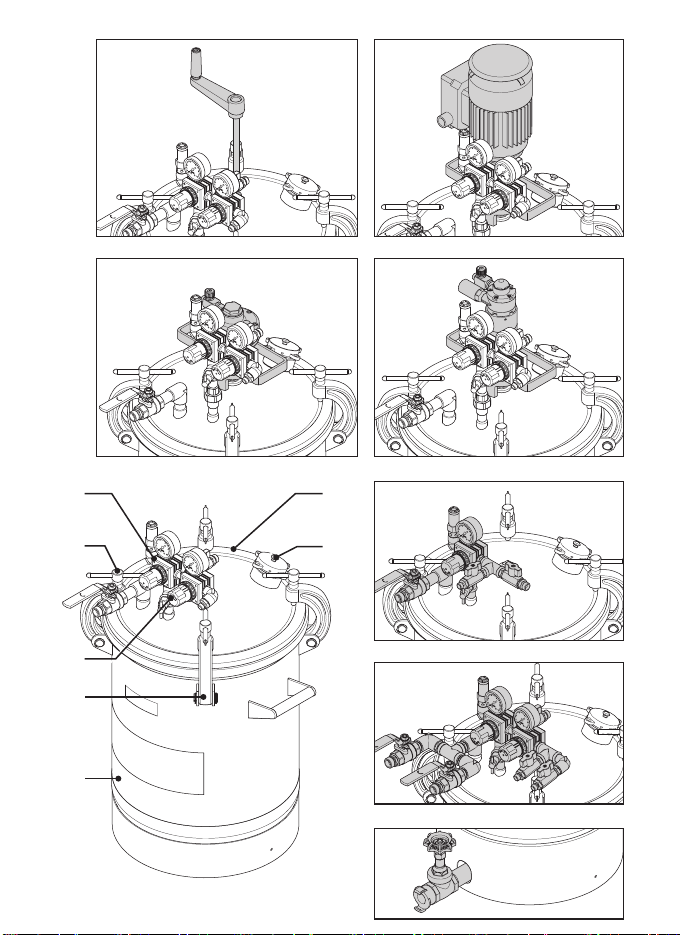

Materialdruckbehälter SATA paint set 10 [1]
[1-1] SATA paint set 10 mit
Handrührwerk
[1-2] SATA paint set 10 mit Elekt-
rorührwerk
[1-3] SATA paint set 10 mit
Druckluftrührwerk ohne
Getriebe
[1-4] SATA paint set 10 mit
Druckluftrührwerk mit
Getriebe
[1-5] SATA paint set 10 mit
Einfachdruckminderer
[1-6] SATA paint set 10 mit
Doppeldruckminderer und
zweitem Pistolenanschluss
[1-7] Behälterdeckel
[1-8] Anschluss Materialver-
sorgung
[1-9] Klemmbügel
[1-10] Druckbehälter
[1-11] Entlüftungsventil
[1-12] Knebelschraube
[1-13] Doppeldruckminderer
[1-14] Tragegriff
Materialdruckbehälter SATA FDG 24 /48 [2]
[2-1] SATA FDG 24/48 mit
Handrührwerk
[2-2] SATA FDG 24/48 mit Elekt-
rorührwerk
[2-3] SATA FDG 24/48 mit
Druckluftrührwerk ohne
Getriebe
[2-4] SATA FDG 24/48 mit
Druckluftrührwerk mit
Getriebe
[2-5] SATA FDG 24/48 mit
Einfachdruckminderer
[2-6] SATA FDG 24/48 Doppel-
druckminderer mit zweitem
Pistolenanschluss
[2-7] SATA FDG 24/48 mit
Materialabgang unten
[2-8] Behälterdeckel
[2-9] Verschlussschraube für
Materialbefüllung
[2-10] Druckbehälter
[2-11] Klemmbügel
[2-12] Entlüftungsventil
[2-13] Knebelschraube
[2-14] Doppeldruckminderer
[A | DE] Betriebsanleitung | deutsch
180059-BAL_Materialdruckbehaelter.indb 5 22.02.2017 10:03:14

6
DE
Betriebsanleitung SATA FDG
Zuerst lesen!
Vor Inbetriebnahme und Betrieb diese Betriebsanleitung vollständig und
sorgfältig durchlesen. Die Sicherheits- und Gefahrenhinweise beachten!
Diese Betriebsanleitung immer beim Produkt oder an einer jederzeit für
jedermann zugänglichen Stelle aufbewahren!
1. Allgemeine Informationen
1.1. Einleitung
Diese Betriebsanleitung enthält wichtige Informationen für den Betrieb
des SATA paint set 10, SATA FDG 24 und SATA FDG 48, im Folgenden
Materialdruckbehälter genannt. Ebenso werden Inbetriebnahme, Betrieb,
WartungundInstandhaltung,PegeundLagerung,sowieStörungsbehe-
bung beschrieben.
1.2. Zielgruppe
Diese Betriebsanleitung ist bestimmt für
■Fachkräfte des Maler- und Lackiererhandwerks.
■Geschultes Personal für Lackierarbeiten in Industrie- und Handwerks-
betrieben.
1.3. Unfallverhütung
GrundsätzlichsinddieallgemeinensowiedielandesspezischenUnfall-
verhütungsvorschriften und die entsprechenden Werkstatt- und Betriebs-
schutzanweisungen einzuhalten.
1.4. Ersatz-, Zubehör- und Verschleißteile
Grundsätzlich sind nur Original Ersatz-, Zubehör- und Verschleißteile von
SATA zu verwenden. Zubehörteile, die nicht von SATA geliefert wurden,
sind nicht geprüft und nicht freigegeben. Für Schäden, die durch die Ver-
wendung nicht freigegebener Ersatz-, Zubehör- und Verschleißteile ent-
standen sind, übernimmt SATA keinerlei Haftung.
1.5. Gewährleistung und Haftung
Es gelten die Allgemeinen Geschäftsbedingungen von SATA und ggf.
weitere vertragliche Absprachen sowie die jeweils gültigen Gesetze.
SATA haftet nicht bei
■Nichtbeachtung der Betriebsanleitung
■Nichtbestimmungsgemäßer Verwendung des Produkts
■Einsatz von nicht ausgebildetem Personal
■Nichtverwendung von persönlicher Schutzausrüstung
180059-BAL_Materialdruckbehaelter.indb 6 22.02.2017 10:03:14

7
DE
Betriebsanleitung SATA FDG Betriebsanleitung SATA FDG
■Nichtverwendung von Original-Zubehör und -Ersatzteilen
■Eigenmächtigen Umbauten oder technischen Veränderungen
■Natürlicher Abnützung/Verschleiß
■Gebrauchsuntypischer Schlagbelastung
■Montage- und Demontagearbeiten
1.6. Angewandte Richtlinien, Verordnungen und Normen
Richtlinie 94/9/EG
Geräte und Schutzsysteme zur bestimmungsgemäßen Verwendung
in explosionsgefährdeten Bereichen (ATEX)
Richtlinie 2014/68/EU
Druckgeräterichtlinie, Reihe Modul A1 (interne Fertigungskontrolle) ge-
mäß DIN EN 13445
DIN EN 1127-1:2011
Explosionsschutz Teil 1: Grundlagen und Methodik
DIN EN 13463-1:2009
Nichtelektrische Geräte für den Einsatz in explosionsgefährdeten Berei-
chen – Teil 1: Grundlagen und Anforderungen
DIN EN ISO 12100-1/-2
Sicherheit von Maschinen, Allgemeine Anforderungen
DIN EN 1953:2013
Spritz- und Sprühgeräte für Beschichtungsstoffe - Sicherheitsanforderun-
gen
DIN 31000:2011
„Allgemeine Leitsätze für das sicherheitsgerechte Gestalten technischer
Erzeugnisse“
2. Sicherheitshinweise
Sämtliche nachstehend aufgeführten Hinweise lesen und einhalten. Nicht-
einhaltung oder fehlerhafte Einhaltung können zu Funktionsstörungen
führen oder Verletzungen verursachen.
2.1. Anforderungen an das Personal
Der Materialdruckbehälter darf nur von erfahrenen Fachkräften und ein-
gewiesenem Personal verwendet werden, die diese Betriebsanleitung
vollständig gelesen und verstanden haben. Personen, deren Reaktionsfä-
higkeit durch Drogen, Alkohol, Medikamente oder auf andere Weise her-
abgesetzt ist, ist der Umgang mit dem Materialdruckbehälter untersagt.
180059-BAL_Materialdruckbehaelter.indb 7 22.02.2017 10:03:14

8
DE
Betriebsanleitung SATA FDG
2.2. Persönliche Schutzausrüstung
Bei Verwendung des Materialdruckbehälters sowie bei der Reinigung und
Wartung immer zugelassenen Atem- und Augenschutz, geeignete Schutz-
handschuhe, Arbeitskleidung sowie Sicherheitsschuhe tragen.
2.3. Verwendung in explosionsgefährdeten Bereichen
Der Materialdruckbehälter ist zur Verwendung/Aufbewahrung in explo-
sionsgefährdeten Bereichen der Ex-Zone 1 und 2 zugelassen.Bereichs-
code:
Ex II 2GT4
EX
EX- Zeichen
II
Gerätegruppe
2
Gerätekategorie
G
Kategorie Gas
T4
Temperaturklasse
2.4. Sicherheitshinweise
Aufstellungsort
■Bei Aufstellung in explosionsgefährdeten Bereichen den Materialdruck-
behälter vor Inbetriebnahme entsprechend der Betriebssicherheitsver-
ordnung durch eine Fachkraft, die über ausreichende Kenntnisse der
ATEX-Richtlinie verfügt prüfen.
■Materialdruckbehälter niemals im Bereich von nicht explosionsge-
schützten elektrischen Einrichtungen verwenden.
■Materialdruckbehälter von Zündquellen wie offenes Feuer, brennende
ZigarettenoderFunkenugfernhalten.
■Arbeitsbereiche, in denen Gefahrstoffe verarbeitet oder gelagert
werden, müssen über eine ausreichende Lüftung verfügen. Bei Ausfall
der Lüftung sind die Arbeiten sofort zu unterbrechen und vorhandene
Rührwerke auszuschalten.
Technischer Zustand
■Materialdruckbehälter niemals bei Beschädigung oder fehlenden Teilen
in Betrieb nehmen.
■Materialdruckbehälter bei Beschädigung sofort außer Betrieb nehmen,
von der Druckluftversorgung trennen und vollständig entlüften.
■Materialdruckbehälter niemals eigenmächtig umbauen oder technisch
verändern.
■Materialdruckbehälter mit allen angeschlossenen Komponenten vor
180059-BAL_Materialdruckbehaelter.indb 8 22.02.2017 10:03:14

9
DE
Betriebsanleitung SATA FDG Betriebsanleitung SATA FDG
jedem Gebrauch auf Beschädigungen und festen Sitz überprüfen und
gegebenenfalls instand setzen.
■Die Klemmbügel und Knebelschrauben sind regelmäßig auf Verschleiß
und Beschädigungen zu prüfen und gegebenenfalls zu ersetzen.
Klemmbügel und Knebelschrauben von Hand anziehen.
Arbeitsmaterialien
■Die Verarbeitung von Beschichtungsstoffen der Fluidgruppe 1 (EG
1272/2008) im SATA FDG 24 und SATA FDG 48 ist verboten.
■Die Verarbeitung von säure- oder laugenhaltigen Spritzmedien ist
verboten.
■Die Verarbeitung von Lösemittel mit Halogenkohlenwasserstoffen,
Benzin, Kerosin, Herbizide, Pestizide und radioaktive Substanzen ist
verboten. Halogenisierte Lösemittel können zu explosiven und ätzen-
den chemischen Verbindungen führen.
■Materialdruckbehälter bestehen aus einer hoch beständigen Edelstahl-
legierung. Dennoch ist bei Einsatz von stark korrosiven oder abrasiven
Spritzmedien eine Abstimmung mit SATA erforderlich.
■Ausschließlich die zum Arbeitsfortschritt benötigte Menge an Lösemit-
tel, Farbe, Lack oder anderer gefährlicher Medien in die Arbeitsumge-
bung des Materialdruckbehälters bringen.
Betriebsparameter
■Materialdruckbehälter dürfen nur innerhalb der auf dem Typenschild
angegebenen Parameter betrieben werden.
Angeschlossene Komponenten
■Die angeschlossenen Komponenten müssen die beim Betrieb des
Druckbehälters zu erwartenden thermischen, chemischen und mecha-
nischen Beanspruchungen sicher Stand halten.
■Unter Druck stehende Schläuche können beim Lösen durch peitschen-
artige Bewegungen und ausspritzendes Material zu Verletzungen
führen. Vor dem Lösen Schläuche immer vollständig entlüften.
Allgemein
■Materialdruckbehälter niemals im druckbeaufschlagten Zustand trans-
portieren.
■Die örtlichen Sicherheits-, Unfallverhütungs-, Arbeitsschutz- und Um-
weltschutzvorschriften einhalten.
3. Bestimmungsgemäße Verwendung
DerMaterialdruckbehälterdientzumFördernvonießfähigenMedien
(Spritzmedien/Material) mittels Druckluft.
180059-BAL_Materialdruckbehaelter.indb 9 22.02.2017 10:03:14

10
DE
Betriebsanleitung SATA FDG
4. Beschreibung
DerMaterialdruckbehälterwirdzurVerarbeitunggrößererMengenüs-
sigen Materials verwendet. Das Material wird mittels Druckluft zu den
Hand- oder Automatikpistolen gefördert.
5. Varianten
Der Materialdruckbehälter wird je nach Kundenanforderung mit Kompo-
nenten wie Tragegriff (nur SATA paint set 10) Einfach- /Doppeldruckmin-
derer und den verschiedenen Rührwerken zusammengesetzt.
Optional ist ein Materialabgang am Druckbehälter unten (nur
SATA FDG 24 /48) möglich, sowie ein zweiter Pistolenanschluss für Mate-
rial- und Spritzluftversorgung.
Eine Nachrüstung der einzelnen Varianten ist nicht möglich.
Tragegriff (nur SATA paint set 10) [1-14]
Zum komfortablen Tragen des Materialdruckbehälters.
Einfachdruckminderer [1-5]/[2-5]
Zum Einstellen des Materialdrucks.
Doppeldruckminderer [1-13]/[2-14]
Zum separaten Einstellen des Material- und Spritzdrucks.
Handrührwerk [1-1]/[2-1]
Zum manuellen Aufrühren des Materials. Das Rührwerk wird durch eine
Handkurbel angetrieben.
Druckluftrührwerk [1-13]/[1-4]/[2-3]/[2-4]
Zum gleichmäßigen Aufrühren des Materials. Das Rührwerk wird durch
einen Druckluftmotors angetrieben. Dieser wird durch eine externe Druck-
luftleitung mit Druckluft versorgt. Das Druckluftrührwerk kann wahlweise
mit oder ohne Getriebe bestellt werden.
Elektrorührwerk [1-2]/[2-2]
Zum gleichmäßigen Aufrühren des Materials. Das Rührwerk wird durch
einen Elektromotors angetrieben.
Materialabgang unten am Druckbehälter (nur SATA FDG 24 /48) [2-7]
Zum Anschluss der Pistole am Druckbehälter unten.
Zweiter Pistolenanschluss [1-6]/[2-7]
Zum Anschluss einer zweiten Pistole.
6. Lieferumfang
■Materialdruckbehälter, je nach Variante
■Schlüssel für Nachfüllöffnung
180059-BAL_Materialdruckbehaelter.indb 10 22.02.2017 10:03:14

11
DE
Betriebsanleitung SATA FDG Betriebsanleitung SATA FDG
7. Aufbau
7.1. SATA paint set 10
Einfachdruckminderer
[3-1] Kugelhahn Materialver-
sorgung
[3-2] Anschluss Materialver-
sorgung
[3-3] Sicherheitsüberdruckventil
[3-4] Entlüftungsventil
[3-5] Druckregler Materialdruck
[3-6] Luftanschluss Spritzluft
[3-7] Kugelhahn Spritzluft
[3-8] Einfachdruckminderer
[3-9] Kugelhahn Druckluftver-
sorgung
[3-10] Luftanschluss Druckluftver-
sorgung
Doppeldruckminderer
[4-1] Kugelhahn Materialver-
sorgung
[4-2] Anschluss Materialver-
sorgung
[4-3] Sicherheitsüberdruckventil
[4-4] Entlüftungsventil
[4-5] Druckregler Materialdruck
[4-6] Druckregler Spritzdruck
[4-7] Doppeldruckminderer
[4-8] Luftanschluss Spritzluft
[4-9] Kugelhahn Druckluftver-
sorgung
[4-10] Luftanschluss Druckluftver-
sorgung
Zweiter Pistolenanschluss
[7-1] Kugelhahn Materialver-
sorgung
[7-2] Anschluss Materialver-
sorgung
[7-3] Luftanschluss Spritzluft
[7-4] Kugelhahn Spritzluft
Handrührwerk
[9-1] Handkurbel für Rührwerk [9-2] Entlüftungsventil
Elektrorührwerk
[10-1] Elektromotor für Rührwerk
Druckluftrührwerk ohne Getriebe
[11-1] Schalldämpfer
[11-2] Luftmikrometer
[11-3] Luftanschluss Druckluft-
motor
[11-4] Druckluftmotor
Druckluftrührwerk ohne Getriebe
[12-1] Schalldämpfer
[12-2] Luftmikrometer
[12-3] Luftanschluss Druckluft-
motor
[12-4] Druckluftmotor mit Getriebe
180059-BAL_Materialdruckbehaelter.indb 11 22.02.2017 10:03:14

12
DE
Betriebsanleitung SATA FDG
7.2. SATA FDG 24 /48
Einfachdruckminderer
[5-1] Einfachdruckminderer
[5-2] Kugelhahn Druckluftver-
sorgung
[5-3] Luftanschluss Druckluftver-
sorgung
[5-4] Kugelhahn Spritzluft
[5-5] Luftanschluss Spritzluft
[5-6] Entlüftungsventil
[5-7] Anschluss Materialver-
sorgung
[5-8] Kugelhahn Materialver-
sorgung
[5-9] Druckregler Materialdruck
[5-10] Sicherheitsüberdruckventil
Doppeldruckminderer
[6-1] Kugelhahn Druckluftver-
sorgung
[6-2] Luftanschluss Druckluftver-
sorgung
[6-3] Doppeldruckminderer
[6-4] Luftanschluss Spritzluft
[6-5] Entlüftungsventil
[6-6] Anschluss Materialver-
sorgung
[6-7] Kugelhahn Materialver-
sorgung
[6-8] Druckregler Materialdruck
[6-9] Druckregler Spritzdruck
[6-10] Sicherheitsüberdruckventil
Zweiter Pistolenanschluss
[8-1] Kugelhahn Materialver-
sorgung
[8-2] Anschluss Materialver-
sorgung
[8-3] Luftanschluss Spritzluft
[8-4] Kugelhahn Spritzluft
Handrührwerk
[13-1] Handkurbel für Rührwerk
Elektrorührwerk
[14-1] Elektromotor für Rührwerk
Druckluftrührwerk ohne Getriebe
[15-1] Luftmikrometer
[15-2] Schalldämpfer (verdeckt)
[15-3] Druckluftmotor
[15-4] Luftanschluss Druckluft-
motor
Druckluftrührwerk mit Getriebe
[16-1] Luftmikrometer
[16-2] Druckluftmotor mit Getriebe
[16-3] Schalldämpfer
[16-4] Luftanschluss Druckluft-
motor
180059-BAL_Materialdruckbehaelter.indb 12 22.02.2017 10:03:14

13
DE
Betriebsanleitung SATA FDG Betriebsanleitung SATA FDG
8. Technische Daten
8.1. Materialdruckbehälter
Benennung paint set 10 FDG24 FDG48
Max. Betriebsüberdruck 3,0 bar 6,0 bar 4,0 bar
Zulässige Betriebstempe-
ratur
- 10 °C –+
50 °C
- 10 °C –+
50 °C
- 10 °C –+
50 °C
Inhalt 10 Liter 24 Liter 24 Liter
Fluid/Fluidgruppe 1 2 2
Lichte Weite innen 217 mm 297 mm 362 mm
Lichte Höhe innen 268 mm 396 mm 468 mm
Gewicht ohne Einsatztopf
und Rührwerk
8 kg 24 kg 31 kg
Option Materialabgang un-
ten am Behälter
–G1 G1
8.2. Elektrorührwerk
Benennung Einheit
Schutzart IP 54 /II 2 G EEx e II T1,T2, T3 oder T4
Spannung 230 /400 V 50 Hz
Leistung 0,12 kW
Drehzahl ca. 100 U /min.
Gewicht 6,3 kg
8.3. Druckluftrührwerk mit /ohne Getriebe
Benennung Einheit
Schutzart Exschutz II 2 G T4
Arbeitsdruck 2,0 – 6,0 bar
Luftverbrauch 100 – 600 Nl /min
Leistung 0,05 – 0,6 kW.
Drehzahl ohne Getriebe auf Anfrage
Drehzahl mit Getriebe 1:25 50 – 120 U /min
Gewicht ohne Getriebe 1 kg
180059-BAL_Materialdruckbehaelter.indb 13 22.02.2017 10:03:14

14
DE
Betriebsanleitung SATA FDG
Benennung Einheit
Gewicht mit Getriebe 1,8 kg
9. Erstinbetriebnahme
Der Materialdruckbehälter wird vollständig montiert und betriebsbereit
ausgeliefert.
Nach dem Auspacken prüfen:
■Materialdruckbehälter beschädigt.
■Lieferumfang vollständig (siehe Kapitel 6)
9.1. Materialdruckbehälter
Warnung!
Verletzungsgefahr durch berstende Leitungen und Schläuche
Durch Verwendung von nicht geeigneten Leitungen und Schläuchen,
können diese durch Lösemittel oder zu hohen Druck beschädigt werden
und explodieren.
→Nur lösemittelbeständige, leitfähige und technisch einwandfreie Lei-
tungen und Schläuche für Druckluft und Spritzmedium mit Dauerdruck-
festigkeit von mindestens 40 bar verwenden.
Hinweis!
Bei einem zweiten Pistolenanschluss für Material- und Spritzdruck wird
die Materialversorgung und Spritzluft analog dem ersten Pistolenschluss
angeschlossen.
■Entlüftungsventil [3-4]/[4-4] / [5-6]/[6-5] schließen.
Variante Einfachdruckminderer
■Kugelhahn für Spritzluft [3-6]/[5-4] schließen.
Variante mit zweitem Pistolenanschluss
■Kugelhahn für Spritzluft [7-4]/[8-1] schließen.
■Kugelhahn für Materialversorgung [2-7]/[3-1]/ [4-1] /[5-8]/[6-7] schlie-
ßen.
■Materialschlauch an Materialversorgung
[3-2]/[4-2] / [5-7]/[6-6]/[7-1]/[8-4] anschließen.
Variante Materialabgang unten
■Materialschlauch an Materialabgang unten [2-7] anschließen.
■Spritzluft an Luftanschluss [3-6]/[4-8] / [5-5]/[6-4] anschließen.
180059-BAL_Materialdruckbehaelter.indb 14 22.02.2017 10:03:14

15
DE
Betriebsanleitung SATA FDG Betriebsanleitung SATA FDG
■Druckluftversorgung an Luftanschluss [3-10]/[4-10]/ [5-3]/[6-2] an-
schließen.
■Alle Anschlüsse auf festen Sitz und Dichtheit prüfen.
9.2. Druckluftrührwerk
Vorsicht!
Schäden durch zu hohen Lufteingangsdruck
Ein zu hoher Lufteingangsdruck am Druckluftmotor kann diesen beschä-
digen.
→Den maximalen Lufteingangsdruck von 7 bar nicht überschreiten.
■Druckluftversorgung an Luftanschluss Druckluftmotor
[11-3]/[12-3] / [15-4]/[16-4] anschließen.
9.3. Elektrorührwerk
Gefahr!
Lebensgefahr durch Stromschlag
Installations- und Wartungsarbeiten mit anliegender Spannung verursa-
chen schwere Körperverletzungen bis hin zum Tod.
→Vor Arbeiten am Elektrorührwerk elektrische Spannung abschalten
und gegen unbefugtes Wiedereinschalten sichern. Elektromotor nur an
Stromkreise anschließen, die mit einem allpolig trennenden Schalter
abschaltbar sind.
■Elektrorührwerk wie in der beiliegenden Dokumentation an das Strom-
netz anschließen.
10. Regelbetrieb
Gefahr!
Lebensgefahr durch explodierenden Materialdruckbehälter.
ElektrostatischeAuadungenbeimBetriebdesBehälterskönnenzu
einer Funkenbildung und somit zur Explosion des Matrialdruckbehälters
führen.
→Druckbehälter ausreichend erden.
→Ableitwiderstand von < 1MOhm verwenden.
→Nur zugelassene und leitfähige Schläuche einsetzen.
180059-BAL_Materialdruckbehaelter.indb 15 22.02.2017 10:03:14

16
DE
Betriebsanleitung SATA FDG
10.1. Rührwerke
Handrührwerk
Über die Handkurbel [9-1]/[13-1] kann das Material manuell aufgerührt
werden.
Druckluftrührwerk
Vorsicht!
Schäden durch falsch aufbereitete Druckluft
Falsch aufbereitete Druckluft kann den Druckluftmotor beschädigen.
→Für den Betrieb des Druckluftmotors ist technisch saubere und geölte
Druckluft erforderlich. Die Ölmenge beträgt ca. 1 Tropfen säurefreies Öl
pro Minute.
Vorsicht!
Schäden durch zu hohe Drehzahl
Eine zu hohe Drehzahl des Rührwerks kann dieses beschädigen.
→Rührwerk nie ohne Belastung laufen lassen und Drehzahl nur so
hoch wählen, wie zum einwandfreien Aufrühren erforderlich ist.
Die Drehzahl des Rührwerks kann über den Luftmikrometer
[11-2]/[12-2] / [15-1]/[16-1] stufenlos reguliert werden.
■Eine Linksdrehung erhöht die Drehzahl des Rührwerks.
■Eine Rechtsdrehung verringert die Drehzahl des Rührwerks.
Elektrorührwerk
Vorsicht!
Schäden durch Überhitzung
Zu hohe Temperaturen beschädigen den Elektromotor.
→Beim Betrieb des Elektrorührwerkes darauf achten, dass die Lüf-
tungsschlitze des Motors nicht verdeckt werden.
■Elektrorührwerk über externe Steuerung ein- und ausschalten.
180059-BAL_Materialdruckbehaelter.indb 16 22.02.2017 10:03:14

17
DE
Betriebsanleitung SATA FDG Betriebsanleitung SATA FDG
10.2. Material- und Spritzluftversorgung herstellen
Warnung!
Verletzungsgefahr durch nicht angeschlossene Material- und
Druckluftleitungen
Austretendes Material und nicht richtig angeschlossene Druckluftleitun-
gen können Verletzungen verursachen.
→Material- und Druckluftleitungen auf festen Sitz prüfen.
■Kugelhahn Druckluftversorgung [3-9]/[4-9]/ [5-2] /[6-1] öffnen.
Variante Einfachdruckminderer
■Kugelhahn Spritzluft [3-7]/[5-4] öffnen.
Variante mit zweitem Pistolenanschluss
■Kugelhahn Spritzluft [7-4]/[8-1] öffnen.
■Kugelhahn Materialversorgung [2-7]/[3-1]/ [4-1] /[5-8]/[6-7]/[7-1]/[8-4
]öffnen.
10.3. Material- und Spritzdruck einstellen
Materialdruck einstellen
Der Materialdruck kann durch Drehen des Druckreglers
[3-5]/[4-5] / [5-9]/[6-8] stufenlos eingestellt werden.
■Durch Drehen des Druckreglers nach links wird der Materialdruck
verringert.
■Durch Drehen des Druckreglers nach rechts wird der Materialdruck
erhöht.
Spritzdruck einstellen (nur bei Variante Doppeldruckminderer)
Der Spritzdruck kann durch Drehen des Druckreglers [4-6]/[6-9] stufen-
los eingestellt werden.
■Durch Drehen des Druckreglers nach links wird der Spritzdruck verrin-
gert.
■Durch Drehen des Druckreglers nach rechts wird der Spritzdruck
erhöht.
180059-BAL_Materialdruckbehaelter.indb 17 22.02.2017 10:03:14

18
DE
Betriebsanleitung SATA FDG
10.4. Wechsel des Spritzmediums
Gefahr!
Lebensgefahr durch nicht entlüfteten Materialdruckbehälter
Beim Öffnen eines unter Druck stehenden Materialdruckbehälters wird
es zur Explosion kommen.
→Materialdruckbehälter vor jedem Öffnen von der Druckluftversorgung
trennen und über das Entlüftungsventil [3-4]/[4-4]/ [5-6]/[6-5] vollstän-
dig entlüften.
Warnung!
Verletzungsgefahr durch laufendes Rührwerk
Beim Öffnen des Materialdruckbehälters mit laufendem Rührwerk kön-
nen Körperteile sowie Kleidungsstücke eingezogen werden.
→Rührwerk vor dem Öffnen abschalten und gegen Wiedereinschalten
sichern.
Materialdruckbehälter öffnen
■Rührwerk von Strom-/Druckluftnetz trennen und gegen Wiederein-
schalten sichern.
■Kugelhahn Materialversorgung
[2-7]/[3-1] / [4-1]/[5-8]/[6-7]/[7-1]/[8-4] schließen.
■Kugelhahn Druckluftversorgung [3-9]/[4-9]/ [5-2] /[6-1] schließen.
Bei Variante Einfachdruckminderer
■Kugelhahn Spritzluft [3-6]/[5-4] schließen.
Bei Variante mit zweitem Pistolenanschluss
■Kugelhahn Spritzluft [7-4]/[8-1] schließen.
■Materialdruckbehälter von Druckluftnetz trennen.
■Materialdruckbehälter über Entlüftungsventil [3-4]/[4-4]/ [5-6] /[6-5]
vollständig entlüften.
■Knebelschraube [1-12]/[2-13] lösen.
■Klemmbügel [1-9]/[2-11] nach außen klappen.
■Behälterdeckel [1-7]/[2-8] von Druckbehälter [1-10] / [2-10] abnehmen.
■Druckbehälter mit geeignetem Reinigungsmittel reinigen (siehe Kapi-
tel 12).
■Materialdruckbehälter mit Spritzmedium befüllen.
Materialdruckbehälter schließen
■Behälterdeckel [1-7]/[2-8] auf Materialdruckbehälter [1-10] / [2-10]
180059-BAL_Materialdruckbehaelter.indb 18 22.02.2017 10:03:14

19
DE
Betriebsanleitung SATA FDG Betriebsanleitung SATA FDG
aufsetzen.
■Klemmbügel [1-9]/[2-11] nach innen einklappen und Knebelschraube
[1-12]/[2-13] auf der Wulstinnenseite des Deckels positionieren.
■Knebelschraube handfest anziehen.
■Rührwerk mit Strom-/Druckluftnetz verbinden.
■Materialdruckbehälter mit Druckluftnetz verbinden und Druck innerhalb
des zulässigen Bereichs einstellen.
■Material- und Spritzluftversorgung herstellen (siehe Kapitel 10.2).
11. Wartung und Instandhaltung
Das folgende Kapitel beschreibt die Wartung und Instandhaltung des
Materialdruckbehälters.
11.1. Sicherheitsüberdruckventil prüfen
Gefahr!
Verletzungsgefahr durch defektes Sicherheitsüberdruckventil
Ein defektes Sicherheitsüberdruckventil entlüftet den Farbdruckbehälter
nicht richtig und es kann zur Explosion kommen.
→Sicherheitsüberdruckventil regelmäßig prüfen. Bläst das Sicherheits-
überdruckventil nicht ab, Druckbehälter umgehend außer Betrieb neh-
men und das Sicherheitsüberdruckventil ersetzen.
Das Sicherheitsüberdruckventil [3-3]/[4-3]/ [5-10] /[6-10] darf nur von
autorisiertem Personal geprüft werden, die über ausreichende Kenntnisse
auf diesem Gebiet verfügen.
■Entlüftungsventil schließen.
■Materialdruckbehälter mit Druck innerhalb des zulässigen Bereiches
beaufschlagen.
■Sicherheitsüberdruckventil durch Linksdrehung prüfen. Es muss hörbar
Luft entweichen.
■Sicherheitsüberdruckventil nach abgeschlossener Prüfung wieder
schließen.
11.2. Dichtung Behälterdeckel prüfen
■Materialdruckbehälter öffnen (siehe Kapitel 10.4).
■Dichtung zwischen Behälterdeckel [1-7]/[2-8] und Druckbehälter
[1-10]/[2-10] auf Beschädigung prüfen.
■Materialdruckbehälter verschließen (siehe Kapitel 10.4).
180059-BAL_Materialdruckbehaelter.indb 19 22.02.2017 10:03:14

20
DE
Betriebsanleitung SATA FDG
11.3. Material- und Luftanschlüsse prüfen
■Nach jedem Betrieb Luft- und Materialanschlüsse auf Dichtigkeit und
festen Sitz prüfen.
11.4. Druckluftmotor spülen
Der Motor des Druckluftrührwerkes ist nahezu wartungsfrei. Bei auftre-
tendem Leistungsverlust kann jedoch eine Motorspülung durchgeführt
werden.
■Rührwerk von Druckluftnetz trennen.
■Druckluftversorgung von Luftversorgung Druckluftmotor
[11-3]/[12-3] / [15-4]/[16-4] abschrauben.
■In Luftversorgung Druckluftmotor einige Tropfen Petroleum einfüllen.
■ DruckluftmotoramRührügelvonHandmehrmalshin-undherdrehen.
■Druckluftversorgung an Luftversorgung Druckluftmotor
[11-3]/[12-3] / [15-4]/[16-4] anschrauben.
■Druckluftmotor mit ca. 0,5 bar Luftdruck beaufschlagen und sauberfah-
ren, bis eine normale Leistung hergestellt ist.
■Druckluftversorgung von Luftversorgung Druckluftmotor abschrauben
und einige Tropfen säurefreies Öl eingeben.
■Druckluftversorgung an Luftversorgung Druckluftmotor wieder an-
schrauben.
12. Pflege und Lagerung
Um die Funktion der Materialdruckbehälter zu gewährleisten, ist ein sorg-
samerUmgangsowiedieständigePegedesProduktserforderlich.
Materialdruckbehälter an einem trockenen Ort lagern.
Vorsicht!
Schäden durch falsche Reinigungsmittel
Durch den Einsatz von aggressiven Reinigungsmitteln kann der Farb-
druckbehälter beschädigt werden.
→Keine aggressiven Reinigungsmittel verwenden.
→ NeutraleReinigungsüssigkeitmiteinempH-Wertvon6–8verwen-
den.
→Keine Säuren, Laugen, Basen, Abbeizer, ungeeignete Regenerate
oder andere aggressive Reinigungsmittel verwenden.
180059-BAL_Materialdruckbehaelter.indb 20 22.02.2017 10:03:14
