SATAjet 3000 K RP/HVLP
Index
[A | DE] Betriebsanleitung | deutsch.......................................................5
[BG] Упътване за работа | български................................................19
[CN] 省漆高效数字喷枪 使用说明书 | 中文 ........................................... 37
[CZ] Návod k použití | čeština............................................................... 51
[DK] Betjeningsvejledning | dansk........................................................ 67
[EE] Kasutusjuhend | eesti ................................................................... 81
[EN] Operating Instructions | english.................................................... 95
[ES] Instrucciones de servicio | español............................................. 109
[FI] Käyttöohje | suomi........................................................................ 125
[FR | BL | L] Mode d'emploi | français................................................. 139
[GR] Οδηγίες λειτουργίας | greek........................................................ 155
[HU] Üzemeltetési utasítás | magyar.................................................. 173
[IT] Istruzione d'uso | italiano..............................................................189
[LT] Naudojimo instrukcija | lietuviškai................................................ 205
[LV] Lietošanas instrukcija | latviski.................................................... 221
[NL] Gebruikershandleiding | nederlandse .........................................237
[NO] Bruksveiledning | norsk.............................................................. 253
[PL] Instrukcja obsługi | polski ............................................................267
[PT] Instruções de funcionamento | portugues................................... 283
[RO] Manual de utilizare | românesc ..................................................299
[RUS] Руководство по эксплуатации | порусский ........................... 311
[S] Bruksanvisning | svensk................................................................ 329
[SI] Navodilo za obratovanje | slovenski............................................. 343
[SK] Návod na použitie | slovenčina................................................... 357
[TR] Kullanım talimatı | türkçe ............................................................ 373
[US | CDN] Operating Instructions | US-english .................................389
154070-BAL-SATAjet 3000 K.indb 2 26.09.2014 12:08:20

[1]
US 7.018.154
US 6.845.924
[1-4] [1-6]
[1-7]
[1-8]
[1-9]
[1-10]
[1-1]
[1-2]
[1-5]
[1-11]
[1-12]
[1-3]
154070-BAL-SATAjet 3000 K.indb 3 26.09.2014 12:08:21

[2]
[2-2] [2-1]
[2-4]
[2-3]
[2-5]
[2-6] [2-7]
[2-9]
[2-8]
[2-10]
154070-BAL-SATAjet 3000 K.indb 4 26.09.2014 12:08:22

5
DE
Betriebsanleitung SATAjet 3000 K RP/HVLP Betriebsanleitung SATAjet 3000 K RP/HVLP
Inhaltsverzeichnis [Originalfassung: Deutsch]
1. Symbole ...................................5
2. Technische Daten.....................5
3. Lieferumfang ............................6
4. Aufbau der Lackierpistole.........6
5. Bestimmungsgemäße
Verwendung ............................. 7
6. Sicherheitshinweise..................7
7. Inbetriebnahme ........................9
8. Reinigen der Lackierpistole.... 11
9. Wartung..................................12
10. Beheben von Störungen.........14
11. Entsorgung............................. 15
12. Kundendienst .........................16
13. Gewährleistung / Haftung.......16
14. Ersatzteile...............................16
15. EG Konformitätserklärung......17
1. Symbole
Warnung! vor Gefahr, die zum Tode oder zu schweren
Verletzungen führen kann.
Vorsicht! vor gefährlicher Situation, die zu Sachschäden
führen kann.
Explosionsgefahr! Warnung vor Gefahr, die zum Tode
oder zu schweren Verletzungen führen kann.
Hinweis! Nützliche Tipps und Empfehlungen.
2. Technische Daten
Empfohlener Pistoleneingangsdruck
RP 2,5 bar
HVLP 2,5 bar
Compliant > 2,5 bar (Düseninnendruck > 0,7
bar)
Compliant Gesetzgebung
Lombardei/Italien
< 3,0 bar (Düseninnendruck < 1,0
bar)
Empfohlener Spritzabstand
RP 17 cm - 21 cm
HVLP 10 cm - 15 cm
HVLP Lombardei/Italien 10 cm - 15 cm
Max. Pistoleneingangsdruck
10,0 bar
[A | DE] Betriebsanleitung | deutsch
154070-BAL-SATAjet 3000 K.indb 5 26.09.2014 12:08:22

6
DE
Betriebsanleitung SATAjet 3000 K RP/HVLP
2. Technische Daten
Luftverbrauch bei 2,5 bar Pistoleneingangsdruck
RP 430 Nl/min
HVLP 560 Nl/min
Max. Temperatur des Spritzmediums
50 °C
Druckluftanschluss
G 1/4 Aussengewinde
Materialanschluss
G 3/8 Aussengewinde
Gewicht
570 g
3. Lieferumfang
• Lackierpistole mit Düsensatz RP/HVLP
• Betriebsanleitung
• Werkzeugsatz
• CCS-Clips

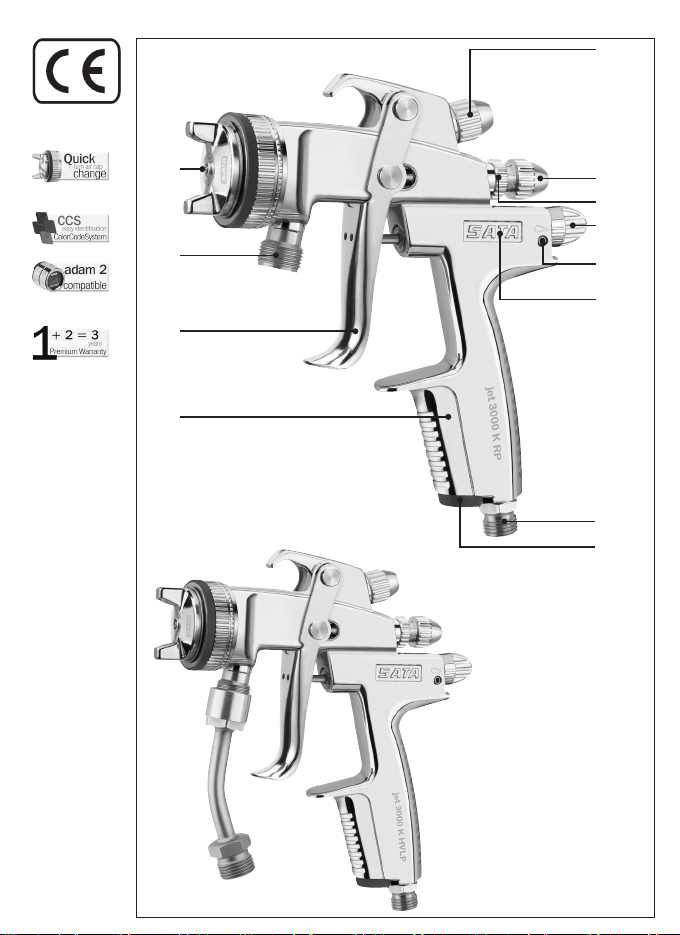

4. Aufbau der Lackierpistole [1]
[1-1] Lackierpistolengriff
[1-2] Abzugsbügel
[1-3] Materialanschluss
[1-4] Düsensatz mit Luftdüse,
Farbdüse (nicht sichtbar),
Farbnadel (nicht sichtbar)
[1-5] Rund-/Breitstrahlregulierung
[1-6] Schraube Materialmengen-
regulierung
[1-7] Kontermutter Materialmen-
genregulierung
[1-8] Luftmikrometer
[1-9] Arretierschraube des Luftmi-
krometers
[1-10] Luftkolben (nicht sichtbar)
[1-11] Druckluftanschluss
[1-12] ColorCode-System (CCS)
154070-BAL-SATAjet 3000 K.indb 6 26.09.2014 12:08:22

7
DE
Betriebsanleitung SATAjet 3000 K RP/HVLP Betriebsanleitung SATAjet 3000 K RP/HVLP
5. Bestimmungsgemäße Verwendung
Die Lackierpistole ist bestimmungsgemäß vorgesehen zum Auftragen von
FarbenundLackensowieanderergeeigneter,ießfähigerMedien(Spritz-
medien) mittels Druckluft auf hierfür geeignete Objekte.
6. Sicherheitshinweise
6.1. Allgemeine Sicherheitshinweise
Warnung! Vorsicht!
• Lesen Sie vor Gebrauch der Lackierpistole alle Sicherheitshinweise
und die Bedienungsanleitung aufmerksam und vollständig durch. Die
Sicherheitshinweise und vorgegebenen Schritte sind einzuhalten.
• Bewahren Sie alle beiliegenden Dokumente auf und geben Sie die
Lackierpistole nur zusammen mit diesen Dokumenten weiter.
6.2. Lackierpistolen-spezifische Sicherheitshin-
weise
Warnung! Vorsicht!
• Die örtlichen Sicherheits-, Unfallverhütungs-, Arbeitsschutz- und Um-
weltschutzvorschriften einhalten!
• Lackierpistole niemals auf Lebewesen richten!
• Verwendung, Reinigung und Wartung nur durch Fachkraft!
• Personen, deren Reaktionsfähigkeit durch Drogen, Alkohol, Medika-
mente oder auf andere Weise herabgesetzt ist, ist der Umgang mit
der Lackierpistole untersagt!
• Lackierpistole niemals bei Beschädigung oder fehlenden Teilen in Be-
trieb nehmen! Insbesondere nur bei fest eingebauter Arretierschrau-
be [1-9] verwenden!
• Lackierpistole vor jedem Gebrauch überprüfen und ggf. instand set-
zen!
• Lackierpistole bei Beschädigung sofort außer Betrieb nehmen, vom
Druckluftnetz trennen!
154070-BAL-SATAjet 3000 K.indb 7 26.09.2014 12:08:22

8
DE
Betriebsanleitung SATAjet 3000 K RP/HVLP
Warnung! Vorsicht!
• Lackierpistole niemals eigenmächtig umbauen oder technisch verän-
dern!
• Ausschließlich SATA Original-Ersatzteile bzw. -Zubehör verwenden!
• Ausschließlich von SATA empfohlene Waschmaschinen verwenden!
Betriebsanleitung beachten!
• Niemals säure-, laugen- oder benzinhaltige Spritzmedien verarbeiten!
• Lackierpistole niemals im Bereich von Zündquellen, wie offenes Feu-
er, brennende Zigaretten oder nicht explosionsgeschützte elektrische
Einrichtungen verwenden!
• Ausschließlich die zum Arbeitsfortschritt notwendige Menge an
Lösemittel, Farbe, Lack oder anderer gefährlicher Spritzmedien in die
Arbeitsumgebung der Lackierpistole bringen! Diese nach Arbeitsende
in bestimmungsgemäße Lagerräume bringen!
6.3. Persönliche Schutzausrüstung
Warnung!
• Bei Verwendung der Lackierpistole sowie bei Reinigung und Wartung
immer zugelassenen Atem- und Augenschutz sowie geeignete
Schutzhandschuhe und Arbeitskleidung und -schuhe tragen!
• Bei Verwendung der Lackierpistole kann ein Schalldruckpegel von 85
dB(A) überschritten werden. Geeigneten Gehörschutz tragen!
Bei Verwendung der Lackierpistole werden keine Vibrationen auf Körper-
teile des Bedieners übertragen. Die Rückstoßkräfte sind gering.
6.4. Verwendung in explosionsgefährdeten Berei-
chen

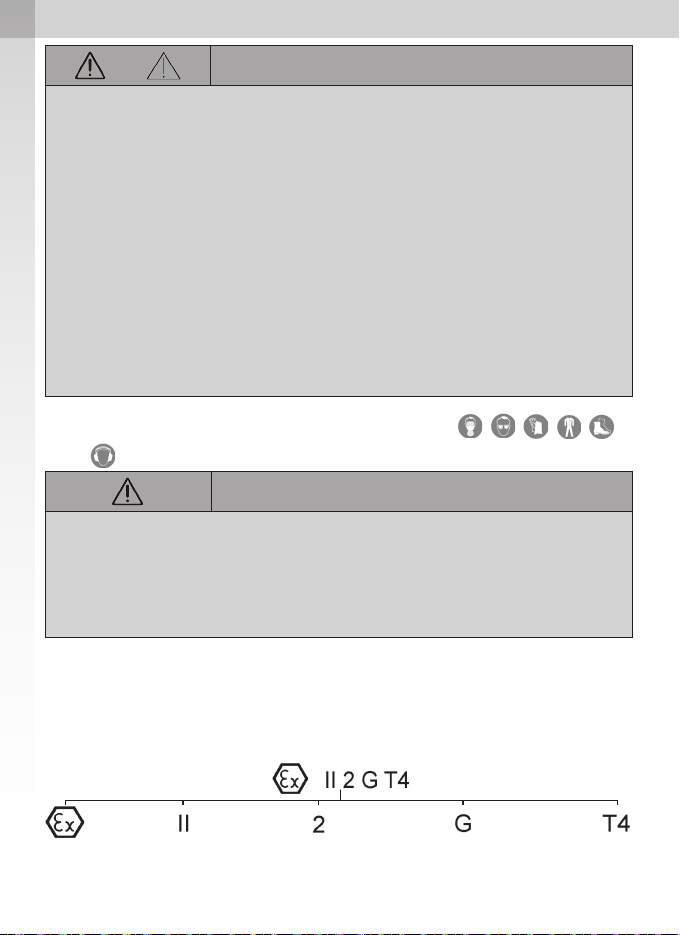

Ex-Zeichen Gerätegruppe Gerätekategorie Kategorie Gas Temperaturklasse
154070-BAL-SATAjet 3000 K.indb 8 26.09.2014 12:08:23

9
DE
Betriebsanleitung SATAjet 3000 K RP/HVLP Betriebsanleitung SATAjet 3000 K RP/HVLP
6.4.1 Allgemein
Die Lackierpistole ist zur Verwendung / Aufbewahrung in explosionsge-
fährdeten Bereichen der Ex-Zone 1 und 2 zugelassen.
Warnung! Explosionsgefahr!
• Folgende Verwendungen und Handlungen führen zum Ver-
lust des Explosionsschutzes und sind daher verboten:
• Lackierpistole in explosionsgefährdete Bereiche der Ex-Zone 0 brin-
gen!
• Verwendung von Löse- und Reinigungsmitteln, die auf halogenisierten
Kohlenwasserstoffen basieren! Die dabei auftretenden chemischen
Reaktionen können explosionsartig erfolgen!
7. Inbetriebnahme
Warnung! Explosionsgefahr!
• Nur lösemittelbeständige, antistatische, unbeschädigte, technisch ein-
wandfreie Druckluftschläuche mit Dauerdruckfestigkeit von mindes-
tens 10 bar verwenden, z. B. Art. Nr. 53090!
Hinweis!
Für folgende Voraussetzungen sorgen:
• Druckluftanschluss G 1/4 a oder passender SATA-Anschlussnippel.
• Minimalen Druckluftvolumenstrom (Luftverbrauch) und Druck (emp-
fohlener Pistoleneingangsdruck) gemäß Kapitel 2 sicherstellen.
• SaubereDruckluft,z.B.durchSATAlter100Art. Nr. 148247 aus-
serhalb der LackierkabineoderSATAlter484,Art. Nr. 92320
innerhalb der Lackierkabine
• Druckluftschlauch mit mindestens 9 mm Innendurchmesser (siehe
Warnhinweis), z. B. Art. Nr. 53090.
1. Alle Schrauben [2-1], [2-2], [2-3], [2-4] und [2-5] auf festen Sitz
prüfen. Farbdüse [2-1] gemäß [7-4] handfest (14 Nm) anziehen.
Arretierschraube [2-5] gemäß [10-1] auf festen Sitz kontrollieren ggf.
festziehen.
2. Luftdüse ausrichten: Vertikalstrahl [2-6], Horizontalstrahl [2-7].
154070-BAL-SATAjet 3000 K.indb 9 26.09.2014 12:08:23

10
DE
Betriebsanleitung SATAjet 3000 K RP/HVLP
3. Materialschlauch [2-8] vom Kessel bzw. Pumpe am Materialanschluss
der Pistole anschliessen.
4. Anschlussnippel [2-9] an Luftanschluss anschrauben.
5. Druckluftschlauch [2-10] anschließen.
7.1. Pistoleneingangsdruck einstellen
Hinweis!
• Abzugsbügel voll abziehen und Pistoleneingangsdruck (siehe Kapitel
2) gemäß einem der folgenden Abschnitte ([3-1], [3-2], [3-3] bis [3-
4]) einstellen, Abzugsbügel wieder loslassen.
• Bei [3-2], [3-3] und [3-4] muss der Luftmikrometer [1-8] voll geöffnet
sein/senkrecht stehen.
• Wird der erforderliche Pistoleneingangsdruck nicht erreicht, ist am
Druckluftnetz der Druck zu erhöhen; zu hoher Druck führt zu hohen
Abzugskräften.
[3-1] SATA adam 2 (Zubehör / Exakte Methode).
[3-2] Separates Manometer mit Regeleinrichtung (Zubehör).
[3-3] Separates Manometer ohne Regeleinrichtung (Zubehör).
[3-4] Druckmessung am Druckluftnetz (Ungenaueste Methode):
Faustregel: Druck pro 10 m Druckluftschlauch (Innendurchmesser
9 mm) am Druckminderer um 0,6 bar höher als der empfohlene
Pistoleneingangsdruck einstellen.
7.2. Materialdurchsatz einstellen [4-1], [4-2], [4-3] und
[4-4] - Materialmengenregulierung voll geöffnet
Hinweis!
Bei voll geöffneter Materialmengenregulierung ist der Verschleiß an
Farbdüse und Farbnadel am geringsten. Düsengröße in Abhängigkeit
vom Spritzmedium und Arbeitsgeschwindigkeit wählen.
Abzugsbügel voll abziehen und gewünschten Materialversorgungsdruck
einstellen z. B. am Materialdruckbehälter.
7.3. Spritzstrahl einstellen
• Breitstrahl einstellen (Werkseinstellung) [5-1].
• Rundstrahl einstellen [5-2].
154070-BAL-SATAjet 3000 K.indb 10 26.09.2014 12:08:23

11
DE
Betriebsanleitung SATAjet 3000 K RP/HVLP Betriebsanleitung SATAjet 3000 K RP/HVLP
7.4. Lackieren
Zum Lackieren den Abzugsbügel voll abziehen [6-1]. Lackierpistole ge-
mäß [6-2] führen. Spritzabstand gemäß Kapitel 2 einhalten.
8. Reinigen der Lackierpistole
Warnung! Vorsicht!
• Vor allen Reinigungsarbeiten Lackierpistole vom Druckluftnetz abkop-
peln!
• Verletzungsgefahr durch unerwarteten Druckluftaustritt und/ oder
Austritt des Spritzmediums!
• Lackierpistole vollständig entleeren, Spritzmedium sachgerecht ent-
sorgen!
• Teile äußerst vorsichtig demontieren und montieren! Ausschließlich
mitgeliefertes Spezialwerkzeug verwenden!
• Neutrale Reinigungsflüssigkeit (pH-Wert 6 bis 8) verwen-
den!*
• Keine Säuren, Laugen, Basen, Abbeizer, ungeeignete Re-
generate oder andere aggressive Reinigungsmittel verwen-
den!*
• LackierpistolenichtinReinigungsüssigkeittauchen!*
• Bohrungen nur mit SATA-Reinigungsbürsten oder SATA-Düsenreini-
gungsnadeln reinigen. Verwendung anderer Werkzeuge kann zu Be-
schädigungen und Beeinträchtigung des Spritzstrahls führen. Empfoh-
lenes Zubehör: Reinigungsset Art. Nr. 64030.
• Ausschließlich von SATA empfohlene Waschmaschinen verwenden!
Betriebsanleitung beachten!
• Luftkanal während des gesamten Waschvorgangs mit sauberer Druck-
luft beaufschlagen!
• Düsenkopf muss nach unten zeigen!
• Lackierpistole nur für die Dauer des Waschvorgangs in der
Waschmaschine belassen!*
• Niemals Ultraschallreinigungssysteme verwenden - Beschädi-
gungenvonDüsenundOberächen!
• Nach dem Reinigen Lackierpistole und Farbkanal, Luftdüse
inkl. Gewinde mit sauberer Druckluft trocken blasen!*
154070-BAL-SATAjet 3000 K.indb 11 26.09.2014 12:08:23

12
DE
Betriebsanleitung SATAjet 3000 K RP/HVLP
* ansonsten Korrosionsgefahr
Hinweis!
• Nach Reinigung des Düsensatzes Spritzbild kontrollieren!
• Weitere Tipps zur Reinigung: www.sata.com/TV.
9. Wartung
Warnung! Vorsicht!
• Vor allen Wartungsarbeiten Lackierpistole vom Druckluftnetz abkop-
peln!
• Teile äußerst vorsichtig demontieren und montieren! Ausschließlich
mitgeliefertes Spezialwerkzeug verwenden!
9.1. Düsensatz ersetzen [7-1], [7-2], [7-3], [7-4], [7-5] und
[7-6]
Jeder SATA Düsensatz besteht aus „Farbnadel“ [7-1], „Luftdüse“ [7-2]
und „Farbdüse“ [7-3] und ist auf ein perfektes Spritzbild handjustiert. Da-
her Düsensatz stets komplett ersetzen. Nach dem Einbau Materialdurch-
satz gemäß Kapitel 7.2 einstellen.
9.2. Luftverteilerring ersetzen Schritte: [7-1], [7-2], [7-3],
[8-1], [8-2] [8-3], [7-4], [7-5] und [7-6]
Vorsicht!
• Luftverteilerring ausschließlich mit SATA-Auszugwerkzeug entfernen.
• KeineGewaltanwenden,umBeschädigungderDichtächenauszu-
schließen.
Hinweis!
NachDemontageDichtächeninderLackierpistoleprüfen[8-2], ggf.
reinigen. Bei Beschädigung wenden Sie sich bitte an Ihren SATA Händ-
ler. Neuen Luftverteilerring anhand der Markierung [8-3] positionieren,
(Zapfen in Bohrung) und gleichmäßig einpressen. Nach dem Einbau,
Materialdurchsatz gemäß Kapitel 7.2 einstellen.
154070-BAL-SATAjet 3000 K.indb 12 26.09.2014 12:08:23

13
DE
Betriebsanleitung SATAjet 3000 K RP/HVLP Betriebsanleitung SATAjet 3000 K RP/HVLP
9.3. Farbnadeldichtung ersetzen Schritte: [9-1], [9-2] und
[9-3]
Der Austausch ist erforderlich, wenn an der selbstnachstellenden Farb-
nadelpackung Spritzmedium austritt. Abzugsbügel nach [9-2] ausbauen.
Nach Demontage, Farbnadel auf Beschädigung prüfen, ggf. Düsensatz
ersetzen. Nach dem Einbau Materialdurchsatz gemäß Kapitel 7.2 einstel-
len.
9.4. Luftkolben, -kolbenfeder und -mikrometer er-
setzen Schritte: [10-1], [10-2] und [10-3]
Warnung!
• Lackierpistole vom Druckluftnetz abkoppeln!
Der Austausch ist erforderlich, wenn bei nicht betätigtem Abzugsbügel
Luft an der Luftdüse oder am Luftmikrometer austritt. Nach Demontage
Luftmikrometer und Feder mit SATA-Pistolenfett (Art. Nr. 48173) einfet-
ten, mit Luftkolben einsetzen und Arretierschraube einschrauben [10-1].
Nach dem Einbau Materialdurchsatz gemäß Kapitel 7.2 einstellen.
Warnung!
• Arretierschraube [1-9] auf festen Sitz kontrollieren! Luftmikrometer
[1-8] kann unkontrolliert aus der Lackierpistole herausschießen!
9.5. Dichtung (luftseitig) ersetzen
Warnung!
• Lackierpistole vom Druckluftnetz abkoppeln!
Schritte: [9-1], [9-2], [10-1], [10-2], [10-3], [10-4] und [10-5]
Der Austausch der selbstnachstellenden Dichtung [10-5] ist erforderlich,
wenn Luft unter dem Abzugsbügel austritt.
1. Nach Demontage Luftkolbenstange [10-4] überprüfen; ggf. reinigen
oder bei Beschädigung (z. B. Kratzer oder verbogen) ersetzen, mit
SATA-Hochleistungsfett (Art. Nr. 48173) einfetten und montieren,
Einbaurichtung beachten!
2. Luftmikrometer und Feder ebenfalls einfetten, mit Luftkolben einset-
zen und Arretierschraube einschrauben.
154070-BAL-SATAjet 3000 K.indb 13 26.09.2014 12:08:23

14
DE
Betriebsanleitung SATAjet 3000 K RP/HVLP
Nach dem Einbau Materialdurchsatz gemäß Kapitel 7.2 einstellen.
Warnung!
• Arretierschraube [1-9] auf festen Sitz kontrollieren! Luftmikrometer
[1-8] kann unkontrolliert aus der Lackierpistole herausschießen!
9.6. Spindel der Rund-/ Breitstrahlregulierung er-
setzen Schritte: [11-1], [11-2], [11-3], [11-4]
Der Austausch ist erforderlich, wenn Luft an der Regulierung austritt oder
die Regulierung nicht funktioniert. Nach Demontage Einbaugewinde der
Spindel mit Dichtmittel benetzen z. B. Loctite 242 [11-4].
10. Beheben von Störungen
Störung Ursache Abhilfe
Unruhiger Spritzstrahl
(Flattern/Spucken)
oder Luftblasen im
Fließbecher
Farbdüse nicht fest
genug angezogen
Farbdüse [2-1] mit
Universalschlüssel [7-
4] nachziehen
Luftverteilerring be-
schädigt oder ver-
schmutzt
Luftverteilerring aus-
tauschen, da dieser
bei Demontage be-
schädigt wird
Spritzbild zu klein,
schräg, einseitig oder
spaltet
Bohrungen der Luftdü-
se mit Lack belegt
Luftdüse reinigen,
Kapitel 8 beachten
Farbdüsenspitze
(Farbdüsenzäpfchen)
beschädigt
Farbdüsenspitze auf
Beschädigung prüfen
ggf. Düsensatz tau-
schen, Kapitel 9.1
Keine Funktion der
Rund-/Breitstrahl
Regulierung - Regulie-
rung drehbar
Luftverteilerring nicht
lagerichtig positioniert
(Zapfen nicht in Boh-
rung) oder beschädigt
Luftverteilerring aus-
tauschen und beim
Einbau auf richtige
Positionierung achten,
Kapitel 9.2
154070-BAL-SATAjet 3000 K.indb 14 26.09.2014 12:08:23

15
DE
Betriebsanleitung SATAjet 3000 K RP/HVLP Betriebsanleitung SATAjet 3000 K RP/HVLP
Störung Ursache Abhilfe
Rund-/Breitstrahl Re-
gulierung nicht drehbar
Regulierung wurde
gegen Uhrzeigersinn
zu stark in die Begren-
zung gedreht; Spindel
im Gewinde der Pistole
lose
Regulierung mit Ein-
maulschlüssel aus-
schrauben; gangbar
machen oder komplett
tauschen, Kapitel 9.6
Lackierpistole stellt
Luft nicht ab
Luftkolbensitz ver-
schmutzt oder Luftkol-
ben verschlissen
Luftkolbensitz reinigen
und/oder Luftkolben,
Luftkolbenpackung
aus-tauschen, Kapitel
9.4
Korrosion am Luftdü-
sengewinde, Materi-
alkanal (Material-An-
schluss) oder Lackier-
pistolenkörper
Reinigungsüssigkeit
(wässrig) verbleibt zu
lange in/an der Pistole
Reinigung, Kapitel
8 beachten, Pistolen-
körper austauschen
lassen
Ungeeignete Reini-
gungsüssigkeiten
Spritzmedium tritt hin-
ter der Farbnadeldich-
tung aus
Farbnadeldichtung
defekt oder nicht vor-
handen
Farbnadeldichtung
tauschen / einbauen,
Kapitel 9.3
Farbnadel verschmutzt
oder beschädigt
Düsensatz tauschen,
Kapitel 9.1; ggf. Farb-
nadeldichtung tau-
schen, Kapitel 9.3
Lackierpistole tropft an
der Farbdüsenspitze
(„Farbdüsenzäpfchen“)
Fremdkörper zwischen
Farbnadelspitze und
Farbdüse
Farbdüse und Farb-
nadel reinigen, Kapitel
8 beachten
Düsensatz beschädigt Düsensatz ersetzen,
Kapitel 9
11. Entsorgung
Entsorgung der vollständig entleerten Lackierpistole als Wertstoff. Um
Schäden für die Umwelt zu vermeiden, Batterie und Reste des Spritz-
mediums getrennt von der Lackierpistole sachgerecht entsorgen. Die
örtlichen Vorschriften beachten!
154070-BAL-SATAjet 3000 K.indb 15 26.09.2014 12:08:23

16
DE
Betriebsanleitung SATAjet 3000 K RP/HVLP
12. Kundendienst
Zubehör, Ersatzteile und technische Unterstützung erhalten Sie bei Ihrem
SATA Händler.
13. Gewährleistung / Haftung
Es gelten die Allgemeinen Geschäftsbedingungen von SATA und ggf.
weitere vertragliche Absprachen sowie die jeweils gültigen Gesetze.
SATA haftet insbesondere nicht bei:
• Nichtbeachtung der Betriebsanleitung
• Nichtbestimmungsgemäßer Verwendung des Produkts
• Einsatz von nicht ausgebildetem Personal
• Nichtverwendung von persönlicher Schutzausrüstung
• Nichtverwendung von Original-Zubehör und -Ersatzteilen
• Eigenmächtigen Umbauten oder technischen Veränderungen
• Natürlicher Abnützung / Verschleiß
• Gebrauchsuntypischer Schlagbelastung
• Montage- und Demontagearbeiten
14. Ersatzteile [13]
Art. Nr. Benennung
6395 Packung mit 4 CCS-Clips (grün, blau, rot, schwarz)
15438 Farbnadelpackung
9050 Werkzeugsatz (bestehend aus: Ausziehwerkzeug für Luftver-
teilerring, Reinigungsbürste, Innensechskantschlüssel mit den
Schlüsselweiten 2 und 4 und Universalschlüssel)
91959 Luftkolbenstange
92056 Abzugsbügelset
92619 Materialmengenregulierung mit Gegenmutter
92742 Rund-/Breitstrahlregulierung, kpl.
93526 Materialanschluss
93559 Einsatz, kpl.
97824 Packung mit 3 Stück Luftverteilerringen
133926 Bügelrollenset
133942 Dichtungshalter (luftseitig)
133959 Federn-Set je 3x Farbnadel/ 3x Luftkolbenfedern
133967 Packung mit 3 Arretierschrauben für SATA Luftmikrometer
154070-BAL-SATAjet 3000 K.indb 16 26.09.2014 12:08:23

17
DE
Betriebsanleitung SATAjet 3000 K RP/HVLP Betriebsanleitung SATAjet 3000 K RP/HVLP
Art. Nr. Benennung
133991 Packung mit 3 Luftkolbenköpfen
134098 Luftanschluss
139964 Luftmikrometer
Zubehör
Art. Nr. Benennung
6981 Packung mit 5 Anschlussnippel G 1/4
13623 SATA-Schnellkupplung G 1/4 Aussengewinde
38265 SATAMateriallter60msh,G3/8
91140 Materialkupplung G 3/8 Aussengewinde mit Stecknippel G 3/8
Innengewinde
91157 Materialkupplung G 3/8 Aussengewinde mit Stecknippel G 3/8
Innengewinde und Sieb 60 msh
92031 SATA Materialrohr G 3/8 Innengewinde - G 3/8 Aussengewin-
de
147504 SATA Schlauchpaar 9 x 9 mm, 15 m lang, mit Überzugsge-
echt,G3/8undG1/2(Material),G1/4(Luft),Innengewinde
147512 SATA Schlauchpaar 9 x 9 mm, 10 m lang, mit Überzugsge-
echt,G3/8undG1/2(Material),G1/4(Luft),Innengewinde
147520 SATA Schlauchpaar 9 x 9 mm, 6 m lang, mit Überzugsge-
echt,G3/8undG1/2(Material),G1/4(Luft),Innengewinde
Im Reparatur-Set (Art. Nr. 92767) enthalten
In der Luftkolben-Service-Einheit (Art. Nr. 92759) enthalten
15. EG Konformitätserklärung
Hersteller:
SATA GmbH & Co. KG
Domertalstrasse 20
D-70806 Kornwestheim
Hiermit erklären wir, dass das nachfolgend genannte Produkt aufgrund
seiner Konzeption, Konstruktion und Bauart in der von uns in Verkehr
gebrachten Ausführung den grundlegenden Sicherheitsanforderungen der
Richtlinie 94/9/EG einschließlich der zum Zeitpunkt der Erklärung gelten-
154070-BAL-SATAjet 3000 K.indb 17 26.09.2014 12:08:23

18
DE
Betriebsanleitung SATAjet 3000 K RP/HVLP
den Änderungen entspricht und gemäß EG-Richtlinie 94/9/EG in explosi-
onsgefährdeten Bereichen (ATEX), Anhang X, B eingesetzt werden kann.
Produktbezeichnung: ...........................................Lackierpistole
Typbezeichnung: ................................SATAjet 3000 K RP/HVLP
ATEX Kennzeichnung:................................................. II 2 G T4
Einschlägige EG-Richtlinien:
• EN 60079-0:2013, EN 60079-11:2012, EN 60079-26:2007
• EG-Richtlinie 94/9/EG Geräte und Schutzsysteme zur bestimmungs-
gemäßen Verwendung in explosionsgefährdeten Bereichen
• EG-Maschinenrichtlinie 98/37/EG (bis 28. Dezember 2009)
• EG Maschinenrichtlinie 2006/42/EG
Angewandte harmonisierte Normen:
• DIN EN 1127-1:2011 „Explosionsschutz Teil 1: Grundlagen und Metho-
dik“
• DIN EN 13463-1:2009 „Nicht-elektrische Geräte für den Einsatz in
explosionsgefährdeten Bereichen - Teil 1: Grundlagen und Anforderun-
gen“
• DIN EN ISO 12100:2011; „Sicherheit von Maschinen, Allgemeine Anfor-
derungen“
• DIN EN 1953:2013 „Spritz- und Sprühgeräte für Beschichtungsstoffe -
Sicherheitsanforderungen“
Angewandte nationale Normen:
• DIN 31000:2011 „Allgemeine Leitsätze für das sicherheitsgerechte
Gestalten technischer Erzeugnisse“
Die gemäß Richtlinie 94/9/EG Anhang VIII geforderten Unterlagen
sind bei benannter Stelle Nummer 0123 mit der Dokumentennummer
70023722 für 10 Jahre hinterlegt.
70806 Kornwestheim, den 27.03.2014
Albrecht Kruse
Geschäftsführer
SATA GmbH & Co. KG
154070-BAL-SATAjet 3000 K.indb 18 26.09.2014 12:08:23

19
BG
Упътване за работа SATAjet 3000 K RP/HVLP Упътване за работа SATAjet 3000 K RP/HVLP
Съдържание [оригинален вариант: немски]
1. Символи ................................19
2. Технически данни................. 19
3. Обем на доставката .............20
4. Съставни елементи на
пистолета за лакиране.........21
5. Целесъобразна употреба ....21
6. Указания за безопасност .....21
7. Пускане в експлоатация.......24
8. Почистване на пистолета за
лакиране................................26
9. Поддръжка ............................27
10. Отстраняване на повреди....30
11. Изхвърляне ...........................32
12. Сервиз ...................................32
13. Гаранция / отговорност........32
14. Резервни части.....................32
15. EО-декларация за съответ-
ствие......................................34
1. Символи
Предупреждение! за опасност, която може да доведе
до смърт или тежки наранявания.
Внимание! при опасна ситуация, която може да доведе
до материални щети.
Опасност от експлозия! Предупреждение за опасност,
която може да доведе до смърт или тежки наранявания.
Указание! Полезни съвети и препоръки.
2. Технически данни
Препоръчително входящо налягане на пистолета
RP 2,5 bar
HVLP 2,5 bar
"Compliant" > 2,5 bar (вътрешно налягане в
дюзата > 0,7 bar)
в съответствие със зако-
нодателството на Лом-
бардия/Италия
< 3,0 bar (вътрешно налягане в
дюзата < 1,0 bar)
Препоръчително разстояние за пръскане
RP 17 cm - 21 cm
HVLP 10 cm - 15 cm
HVLP Ломбардия/Ита-
лия
10 cm - 15 cm
[BG] Упътване за работа | български
154070-BAL-SATAjet 3000 K.indb 19 26.09.2014 12:08:24

20
BG
Упътване за работа SATAjet 3000 K RP/HVLP
2. Технически данни
Максимално входящо налягане на пистолета
10,0 bar
Разход на въздух при 2,5 bar входящо налягане на пистолета
RP 430 Nl/min
HVLP 560 Nl/min
максимална температура на впръскваната среда
50 °C
Връзка за въздуха под налягане
G 1/4 външна резба
извод за материал
G 3/8 външна резба
Тегло
570 g
3. Обем на доставката
• Пистолет за лакиране с комплект дюзи RP/
HVLP
• Упътване за работа
• Комплект инструменти
• Скоби за системата за цветови код
154070-BAL-SATAjet 3000 K.indb 20 26.09.2014 12:08:24
