NOTE: THIS INSTRUCTION
BOOKLET CONTAINS IMPORTANT
SAFETY INFORMATION.
PLEASE READ AND KEEP FOR
FUTURE REFERENCE.
sauder.com
CONTACT US FIRST
BEFORE MAKING ANY RETURNS TO THE STORE.
sauder.com
CONTACT US FIRST
BEFORE MAKING ANY RETURNS TO THE RETAILER.
Visit sauder.com/service to order replacement parts, view video assembly tips, or chat with a live rep.
Prefer the phone? Give us a ring at 1-800-445-1527.
Customer Service is available Monday-Friday - 9 a.m. to 5:30 p.m. EST (except holidays)
Sauder.com
Share your journey!
English pg 1-14
Français pg 15-17
Español pg 18-20
Lot # 576879 01/17/22
Purchased: __________________
Library Hutch
Cliord Place Collection | Model 433363
For things 'n such.

Part Identification
Hardware Identification
Assembly Steps
Français
Español
Safety
Warranty

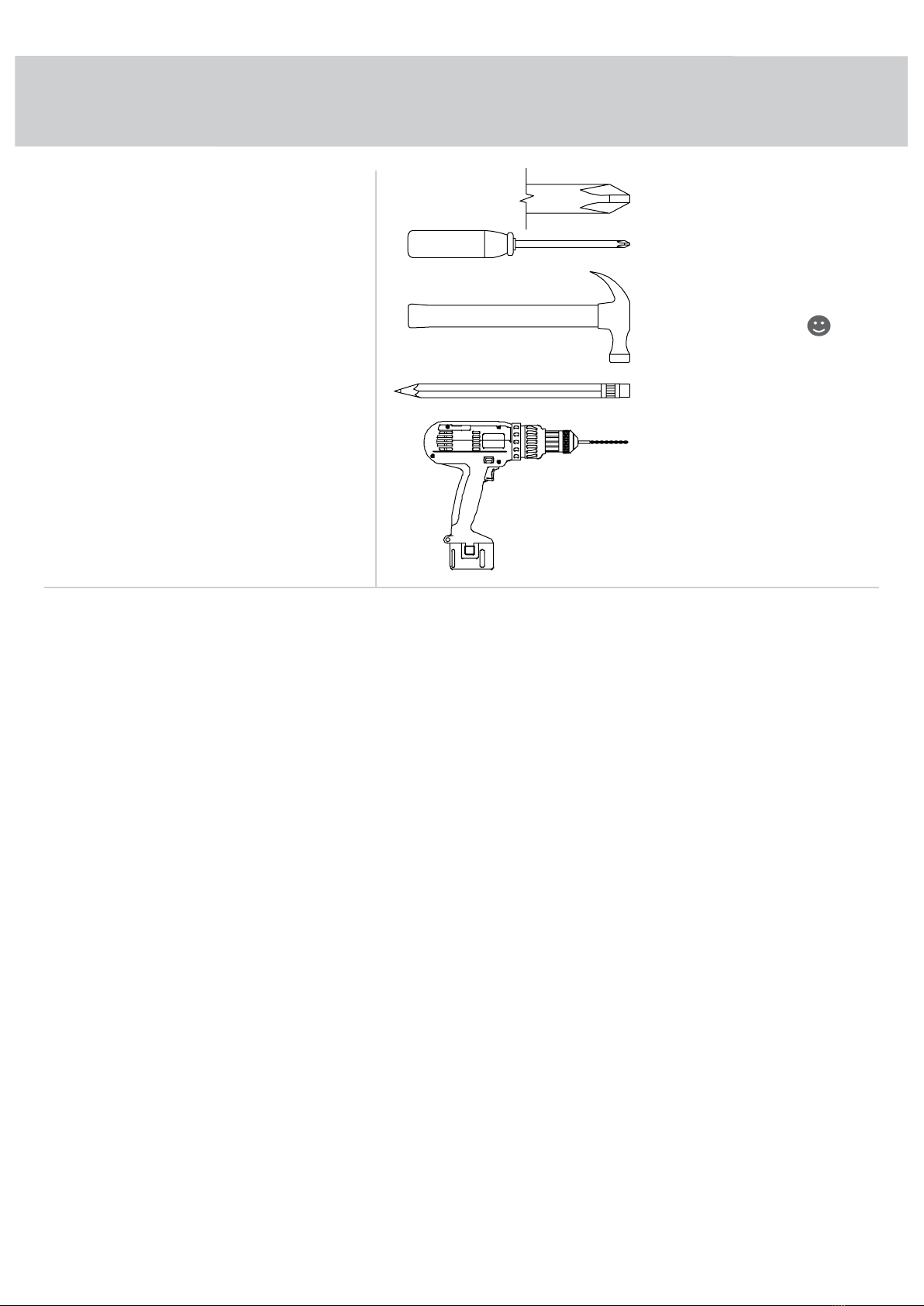

Table of Contents Assembly Tools Required
No. 2 Phillips Screwdriver
Tip Shown Actual Size
3
4
5-14
15-17
18-20
21-22
23
Hammer
Not actual size
Page 2 www.sauder.com/service 433363
Electric drill with 1/8" or 3/8" bit
(ONLY in indicated step)
Pencil

Part Identification
åWhile not all parts are labeled, some of the parts will have a label or an inked letter on the edge
to help distinguish similar parts from each other. Use this part identification to help identify similar parts.
Now you know
our ABCs.
Page 3www.sauder.com/service433363
A RIGHT END (1)
B LEFT END (1)
D BRACE (1)
E MOLDING (2)
F UPPER ADJUSTABLE SHELF (1)
G LOWER ADJUSTABLE SHELF (1)
J TOP (1)
K BACK (1)
A
B
J
D
E
F
G
K
E

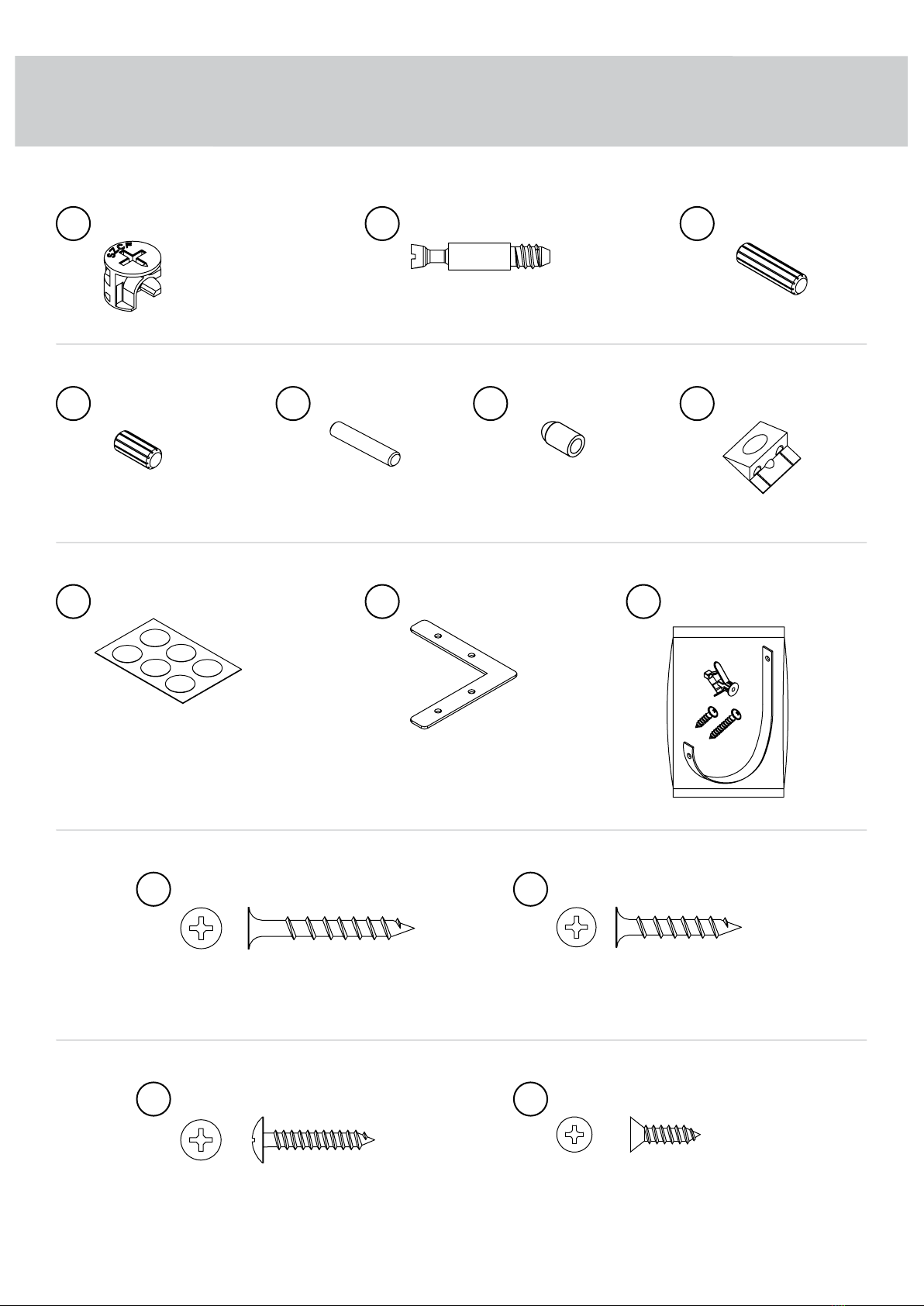

Hardware Identification
åScrews are shown actual size. You may receive extra hardware with your unit.
Page 4 www.sauder.com/service 433363
CAM SCREW - 4
2
APPLIQUE CARD - 1
8
WOOD DOWEL - 4
3
RUBBER SLEEVE - 8
6
METAL PIN - 8
5
SHORT WOOD
DOWEL - 4
4
1-1/2" FLAT HEAD SCREW - 4
10 1-1/8" FLAT HEAD SCREW - 6 11
5/8" FLAT HEAD SCREW - 6
13
1" PAN HEAD SCREW - 8
12
HIDDEN CAM - 4
1
BACK CONNECTOR - 6
7
BRACKET - 2
9FURNITURE TIPPING
RESTRAINT KIT - 1
96

Step 1
å Assemble your unit on a carpeted floor or on the empty
carton to avoid scratching your unit or the floor.
å Insert four HIDDEN CAMS (1) into the TOP (J).
å Insert four WOOD DOWELS (3) into the ENDS (A and B).
å Turn four CAM SCREWS (2) into the ENDS (A and B).
å Insert four SHORT WOOD DOWELS (4) into
the MOLDINGS (E).
Page 5www.sauder.com/service433363
Look for this icon. It means a video assembly tip is
available at www.sauder.com/service/tips
Find the numbered video or scan the QR code. 1
The arrow in the HIDDEN
CAM must point toward the
hole in the edge of the board.
(4 used)
1
Arrow
J
Surface with groove
A
B
E
E
3
2
4
3

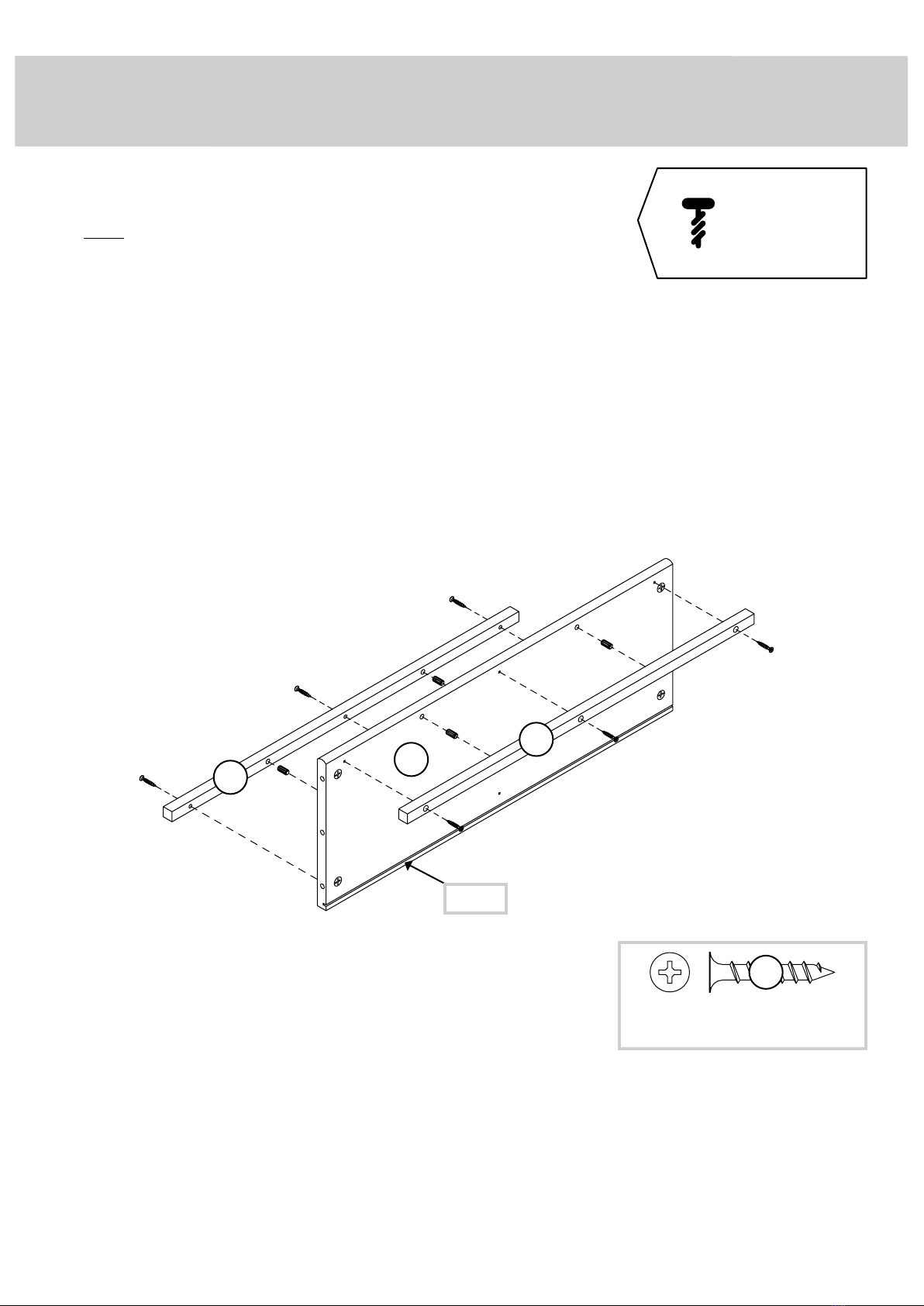

Step 2
Page 6 www.sauder.com/service 433363
å Fasten the MOLDINGS (E) to the TOP (J). Use six
1-1/8" FLAT HEAD SCREWS (11).
å NOTE: Be sure the SHORT WOOD DOWELS in the
MOLDINGS insert into the TOP.
Groove
E
E
J
1-1/8" FLAT HEAD SCREW
(6 used in this step)
11
Remember:
Righty tighty.
Lefty loosey.

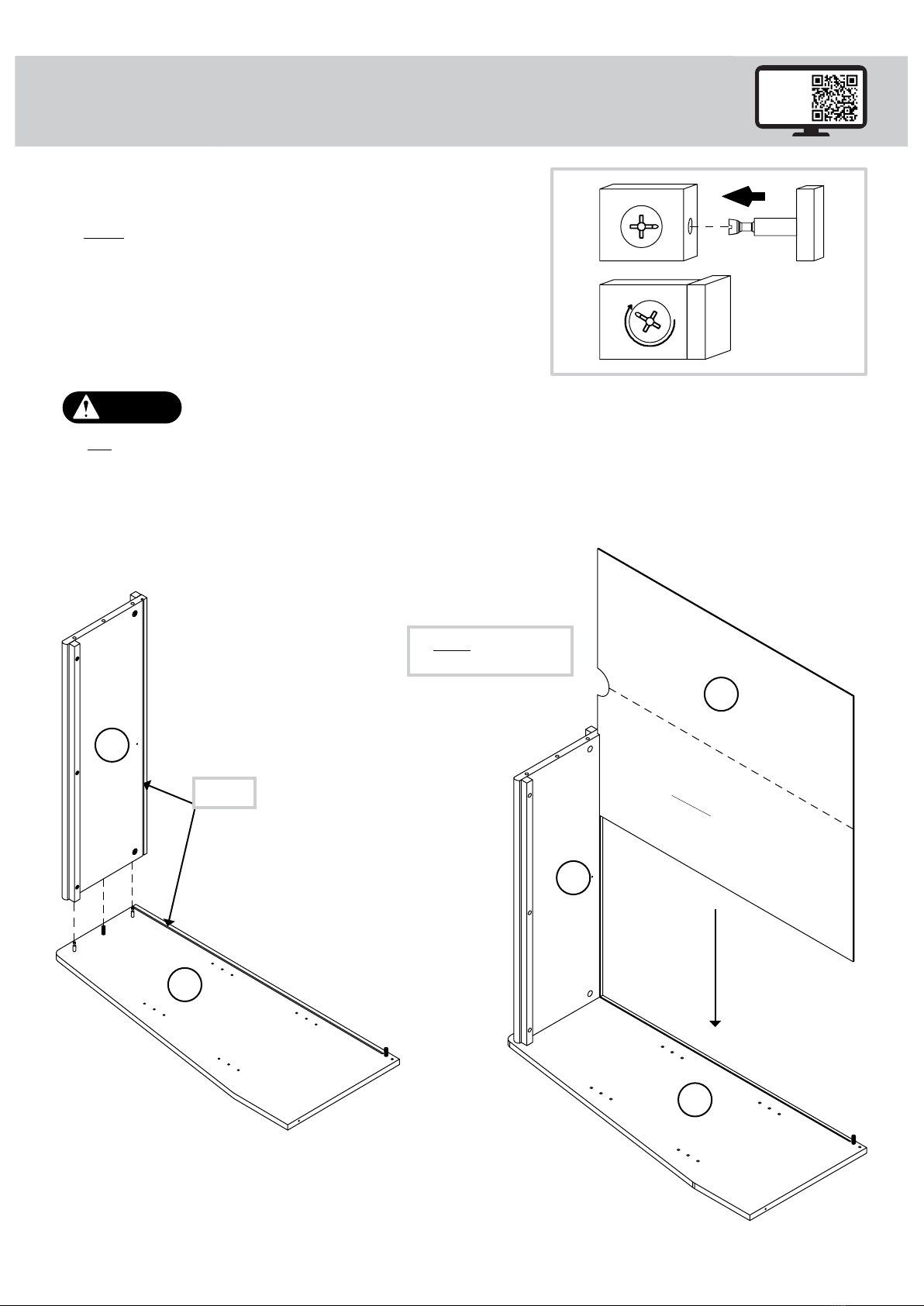

Step 3
Page 7www.sauder.com/service433363
å Fasten the TOP (J) to the LEFT END (B). Tighten two
HIDDEN CAMS.
å NOTE: Be sure the WOOD DOWEL in the LEFT END
inserts into the TOP.
å Unfold the BACK (K) and slide the BACK into the grooves
in the TOP (J) and LEFT END (B).
J
Groove
J
B
K
B
1
2
Do not stand the unit upright without the
BACK fastened. The unit may collapse.
Caution
NOTE: Position the
BACK exactly as shown.
Finished surface
without tape
1

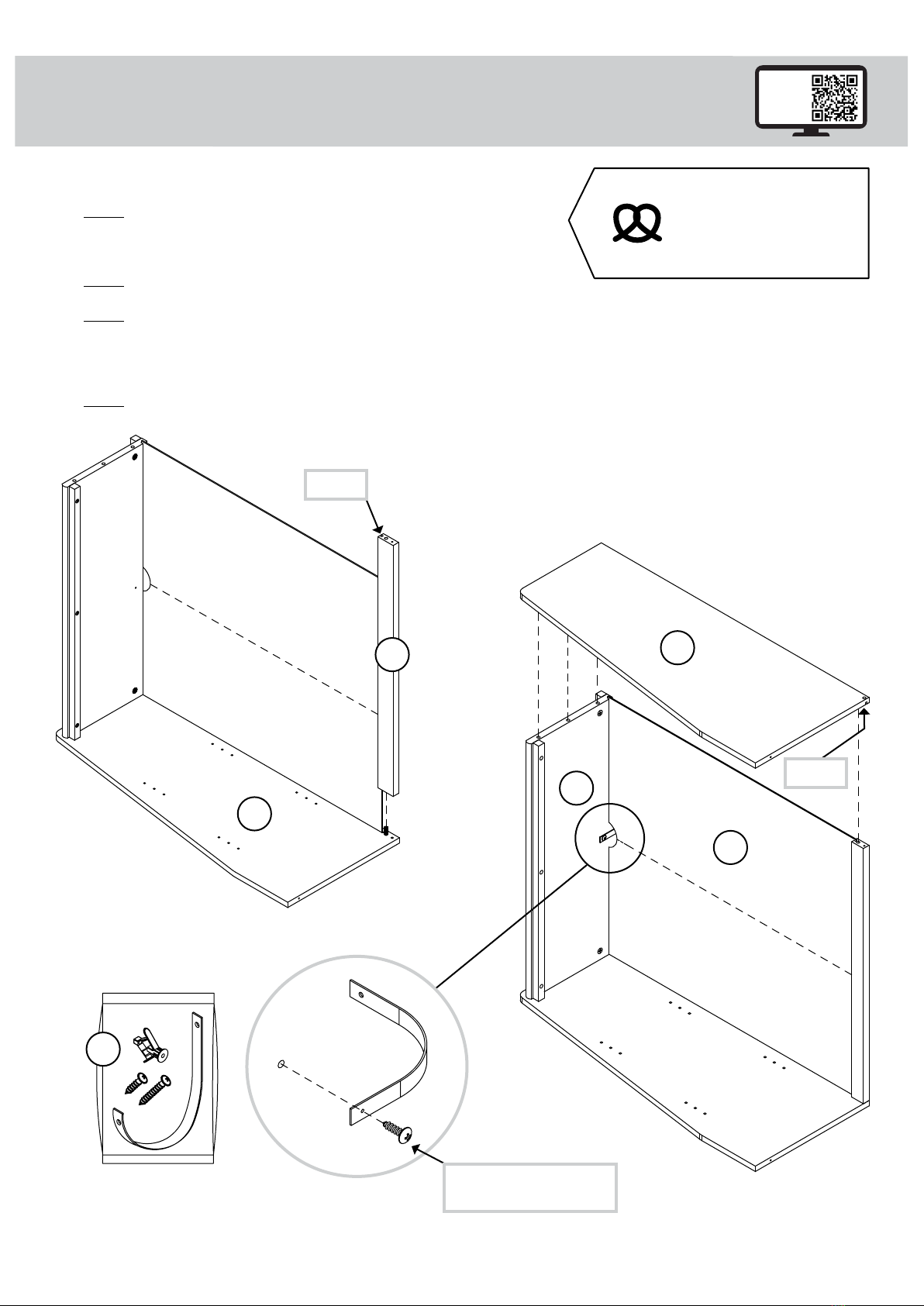

Step 4
Page 8 www.sauder.com/service 433363
å Place the BRACE (D) onto the WOOD DOWEL in the LEFT END (B).
å NOTE: Be sure the BACK inserts into the groove in the BRACE.
å Fasten RIGHT END (A) to the TOP (J). Tighten two HIDDEN CAMS.
å NOTE: Be sure the BACK inserts into the groove in the RIGHT END.
å NOTE: Be sure the WOOD DOWELS in the RIGHT END insert into the TOP and BRACE.
å Use the FURNITURE TIPPING RESTRAINT KIT (96) for added stability. Fasten the SAFETY STRAP to the TOP (J) using the
SHORT SCREW as shown.
å NOTE:
Push the SAFETY STRAP through the large hole in the BACK (K).
J
A
Groove
B
Groove
1
D
96
Use the SHORT SCREW
from the RESTRAINT KIT.
K
Some assembly
(and snacks) required.

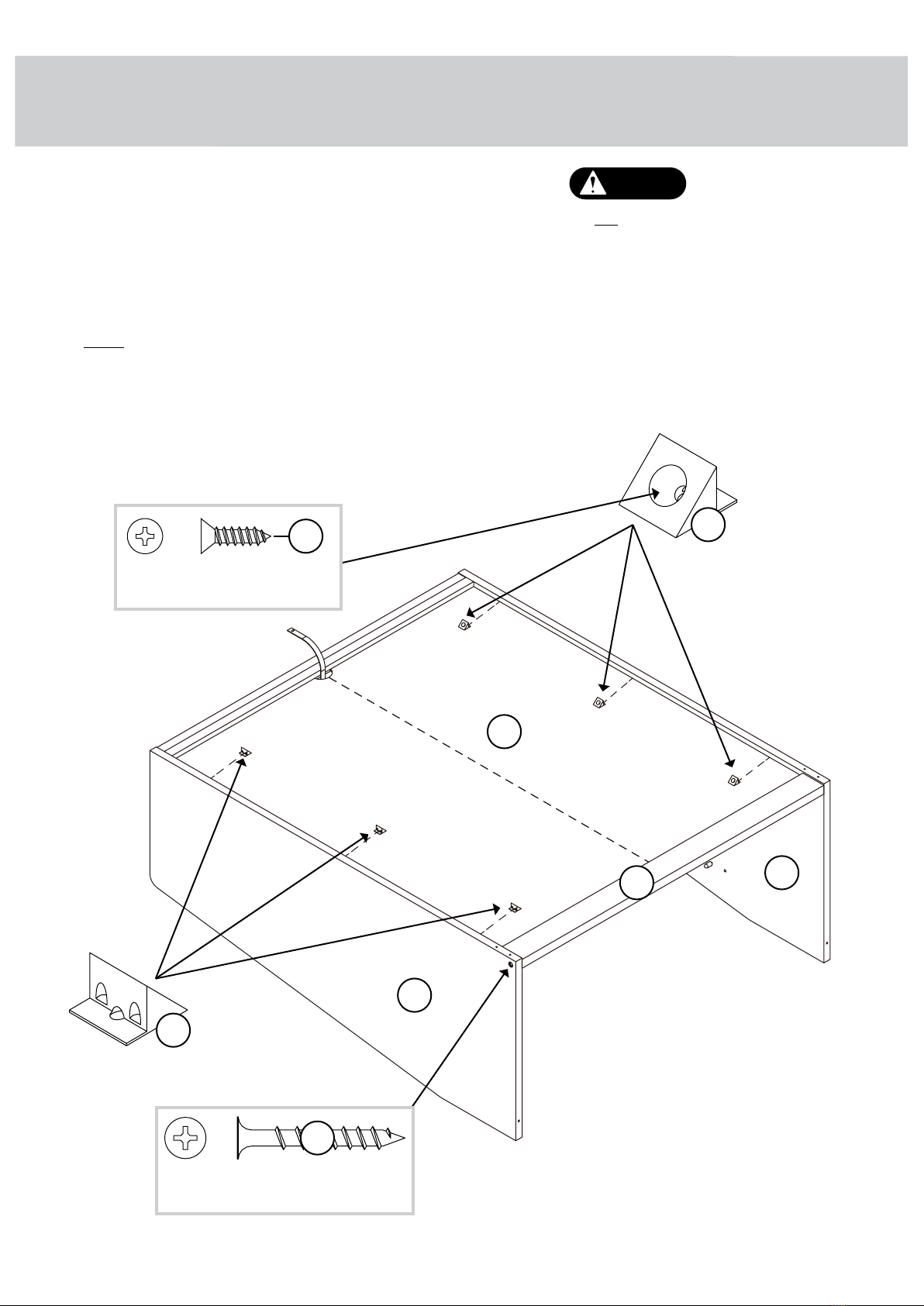

Step 5
Page 9www.sauder.com/service433363
å Carefully turn your unit over onto its front edges.
å Fasten the ENDS (A and B) to the BRACE (D). Use two
1-1/2" FLAT HEAD SCREWS (10).
å Insert six BACK CONNECTORS (7) into the grooves in the
ENDS (A and B). Space the BACK CONNECTORS as shown in
the diagram.
å NOTE: You may need to gently tap them in with your hammer.
å Fasten the BACK (K) to your unit. Use six 5/8" FLAT HEAD
SCREWS (13) through the BACK CONNECTORS and into
the ENDS.
1-1/2" FLAT HEAD SCREW
(2 used in this step)
10
D
A
B
Do not stand the unit upright without the
BACK fastened. The unit may collapse.
Caution
K
7
7
5/8" FLAT HEAD SCREW
(6 used in this step)
13

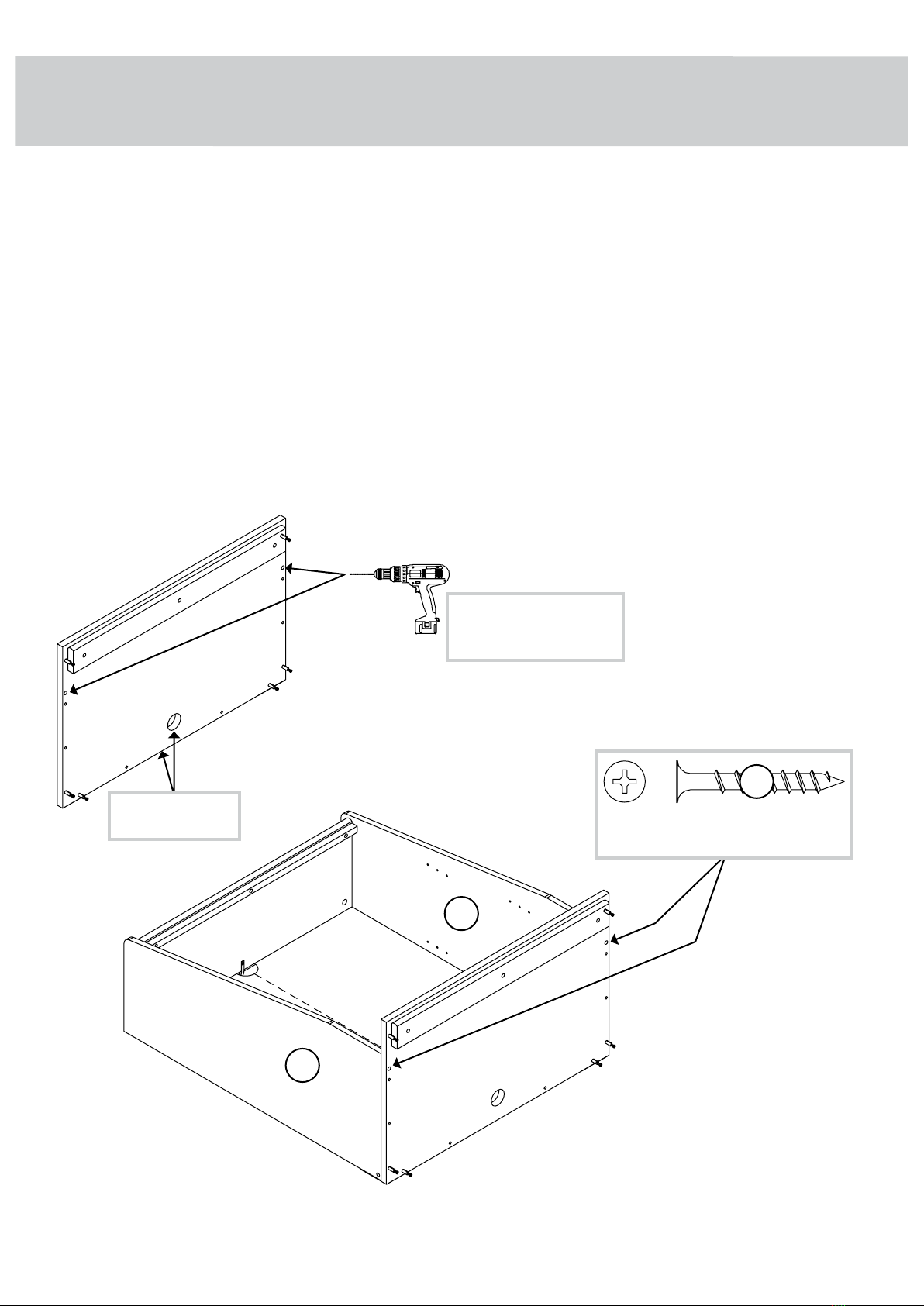

Step 6
Page 10 www.sauder.com/service 433363
å Carefully turn the Hutch over onto its back.
å If you are fastening the Hutch to the 433359 Lateral File, you will need to complete Steps 1-18 in the 433359
book before fastening the Hutch to the Lateral File Top.
å If you are fastening the Hutch to the 433360 Library Base, you will need to complete Steps 1-10 in the
433360 book before fastening the Hutch to the Library Base Top.
å The following steps show the Hutch being fastened to the Library Base.
å Finish drilling the two holes shown in the bottom surface of the Library Base Top using a 1/4" drill bit. Follow
the diagram.
å Next, fasten the Library Base Top to the ENDS (A and B). Use two 1-1/2" FLAT HEAD SCREWS (10).
Finish drilling these two
holes from the bottom
surface. Use a 1/4" drill bit.
A
B
Library Base Top
Library Base Top
1-1/2" FLAT HEAD SCREW
(2 used in this step)
10
The large hole is
closer to this edge.

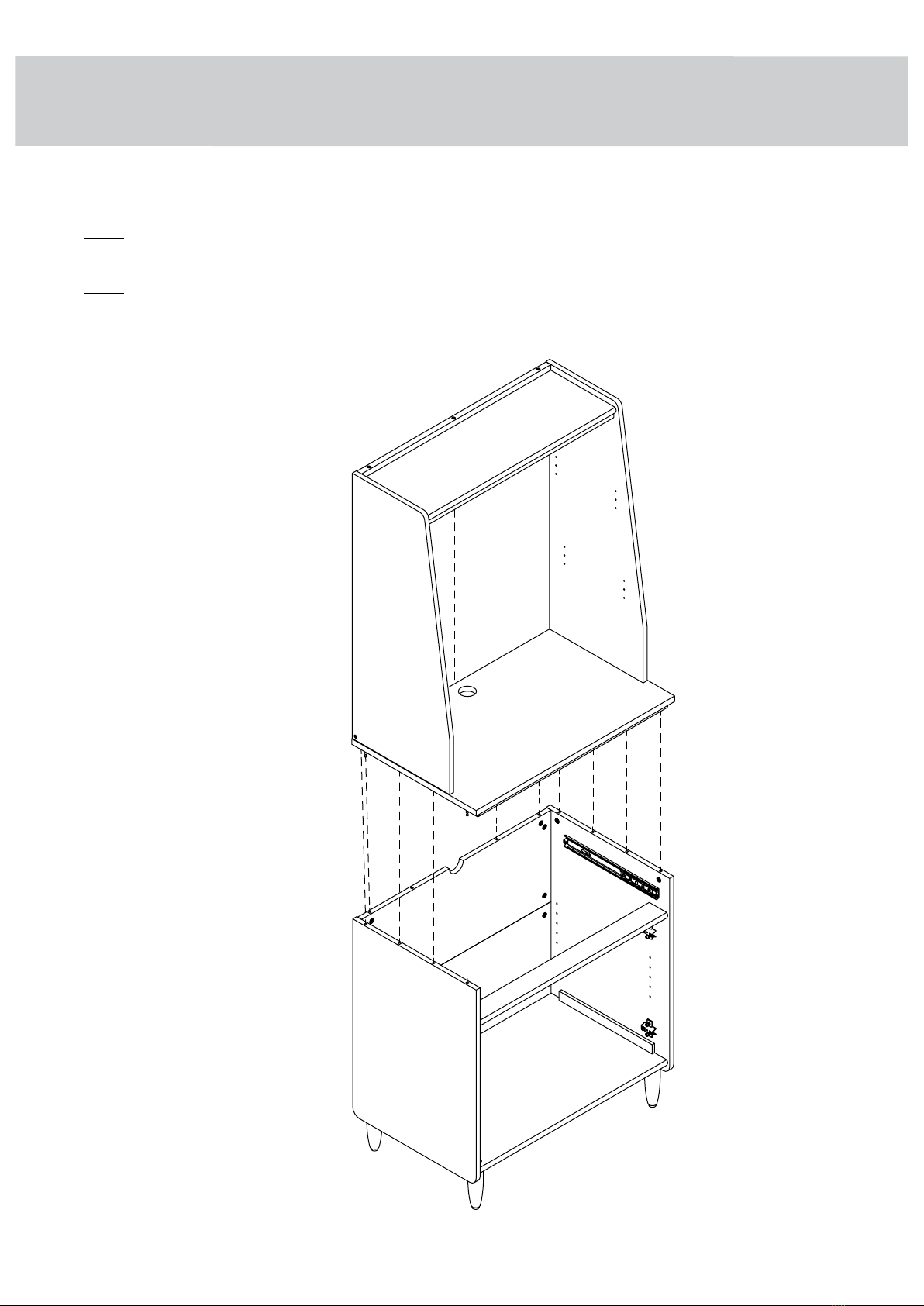

Step 7
Page 11www.sauder.com/service433363
å With someone's help, fasten the Library Base Top to the
Library Base Assembly. Tighten six HIDDEN CAMS.
å NOTE: Be sure the WOOD DOWELS in the Library Base Top
insert into the Library Base.
å NOTE: If needed, follow the 433359 or 433360 instruction
book to finish the assembly of the Lateral File or Library Base.
Library Base Top

Step 8
Page 12 www.sauder.com/service 433363
å Finish fastening the Hutch to the Library Base. Use two
BRACKETS (9) and eight 1" PAN HEAD SCREWS (12).
9
1" PAN HEAD SCREW
(8 used in this step)
12

Step 9
Page 13www.sauder.com/service433363
å Place your unit in its final location.
å NOTE: The following instructions show your unit being fastened to a wall stud. If you are not fastening your unit to a
wall stud, go to the next step now.
å 1st- Locate the center of a stud in your wall near your unit and mark it with a pencil.
å 2nd- Drill a 1/8" hole on the mark and into the stud in your wall.
å 3rd-
Fasten the unit to the wall. Use the LONG SCREW through the other end of the SAFETY STRAP and into the 1/8" hole.
å Push the RUBBER SLEEVES (6) over the METAL PINS (5). Insert the METAL PINS into the hole locations of your choice
in the ENDS (A and B). Set the ADJUSTABLE SHELVES (F and G) onto the METAL PINS.
å Peel the STICKERS from the APPLIQUE CARD (8) and stick one onto each visible HIDDEN CAM and SCREW.
J
F
(8 used)
5
6
8
To cover visible
HIDDEN CAMS
and SCREWS
G
A
B
96
1st
Electric drill with 1/8" bit
2nd
3rd
Mark and drill
a 1/8" hole into
the wall stud.

Step 10
Page 14 www.sauder.com/service 433363
å 1st- With your pencil, strike a mark through the center of the hole in the SAFETY STRAP.
å 2nd- Drill a 3/8" hole on the mark.
å 3rd- While you squeeze the wings together, gently tap the WALL ANCHOR from the FURNITURE TIPPING RESTRAINT
KIT (96) into the hole until it is even with the surface of the wall.
å 4th- Turn the LONG SCREW through the hole in the SAFETY STRAP and into the WALL ANCHOR.
å NOTE: You will need to turn the LONG SCREW multiple turns to completely tighten and secure your unit to the wall.
å NOTE: Please read the back pages of the instruction booklet for important safety information.
å This completes assembly. Clean with a damp cloth. Wipe dry.
And to celebrate, why not share your success story at sauder.com or
No load
25 lbs.
25 lbs.
4th
96
1st
Electric drill with 3/8" bit
2nd
Mark and drill
a 3/8" hole
into the wall.
3rd

Noter la date d’achat
de cet élément et
conserver le livret pour
future référence. Pour
contacter Sauder en
ce qui concerne cet
élément, faire référence
au numéro de lot et
numéro de modèle en
appelant notre numéro
sans frais.
Lot nº : ____________
Date de
l'achet : ____________
LISTE DE PIÈCES
REFERENCE DESCRIPTION QUANTITÉ
LISTE DE PIÈCES
REFERENCE DESCRIPTION QUANTITÉ
NOUS CONTACTER EN PREMIER
AVANT D'EFFECTUER TOUT RETOUR AU MAGASIN.
Nous faisons de notre mieux pour nous assurer que votre meuble
arrive dans d’excellentes conditions. Nos représentants du service
Clientèle sont aimables et prêts à vous aider au cas où une pièce
aurait été endommagée ou manquerait (ou si vous aviez besoin
d’aide pour l’assemblage). Composez ce numéro d’appel gratuit:
1-800-445-1527
Du lundi au vendredi, de 9 heures du matin à
5:30 heures du soir (horaire Côte Est)
(sauf jours fériés)
Si une pièce a besoin d’être remplacée, la pièce de remplacement
sera envoyée dans les 48 heures. (Sauf week-ends et jours fériés)
Utilisez les instructions d’assemblage en français avec les
schémas étape par étape du manuel d’instruction en anglais.
Chaque étape en français correspond à la même étape en
anglais. Comparer la “Liste de pièces” ci-dessous avec la “PART
IDENTIFICATION” du manuel en anglais pour vous familiariser
avec les pièces avant l’assemblage.
REMARQUE : CE MANUEL D’INSTRUCTIONS CONTIENT
D’IMPORTANTES INFORMATIONS RELATIVES À LA SÉCURITÉ.
À LIRE ET CONSERVER POUR TOUTE RÉFÉRENCE FUTURE.
Surmeuble de bibliothèqueModèle 433363
Page 15www.sauder.com/service433363
1 EXCENTRIQUE ESCAMOTABLE.....................4
2 VIS D'EXCENTRIQUE ...............................................4
3 CHEVILLE EN BOIS...................................................4
4 COURTE CHEVILLE EN BOIS...........................4
5 GOUPILLE EN MÉTAL.............................................8
6 MANCHON EN CAOUTCHOUC.....................8
7 CONNECTEUR ARRIÈRE.......................................6
8 FICHE D'APPLIQUÉS................................................1
9 CONSOLE.........................................................................2
96 KIT DE RETENUE ANTI-BASCULEMENT
POUR MOBILIER...........................................................1
10 VIS TÊTE PLATE 38 mm.......................................4
11 VIS TÊTE PLATE 28 mm.......................................6
12 VIS TÊTE GOUTTE DE
SUIF 25 mm....................................................................8
13 VIS TÊTE PLATE 16 mm........................................6
A EXTRÉMITÉ DROITE..................................................1
B EXTRÉMITÉ GAUCHE...............................................1
D ENTRETOISE....................................................................1
E MOULURE.........................................................................2
F TABLETTE RÉGLABLE SUPÉRIEURE...........1
G TABLETTE INFÉRIEURE RÉGLABLE.............1
J DESSUS...............................................................................1
K ARRIÈRE ..............................................................................1

Page 16 www.sauder.com/service 433363
ÉTAPE 1
Assembler l'élément sur un sol à moquette ou sur le carton vide
pour éviter d'endommager l'élément ou le sol.
Insérer quatre EXCENTRIQUES ESCAMOTABLES (1) dans
le DESSUS (J).
Enfoncer quatre CHEVILLES EN BOIS (3) dans
les EXTRÉMITÉS (A et B).
Enfoncer quatre VIS D'EXCENTRIQUE (2) dans
les EXTRÉMITÉS (A et B).
Insérer quatre COURTES CHEVILLES EN BOIS (4) dans
les MOULURES (E).
ÉTAPE 4
Placer l'ENTRETOISE (D) sur les CHEVILLES EN BOIS dans
l'EXTRÉMITÉ GAUCHE (B).
REMARQUE : S’assurer que de bien insérer l’ARRIÈRE dans la
rainure de l'ENTRETOISE.
Fixer l'EXTRÉMITÉ DROITE (A) au DESSUS (J). Serrer deux
EXCENTRIQUES ESCAMOTABLES.
REMARQUE : S’assurer que de bien insérer l’ARRIÈRE dans la
rainure de l'EXTRÉMITÉ DROITE.
REMARQUE : S’assurer de bien insérer les CHEVILLES EN BOIS
de l'EXTRÉMITÉ DROITE dans le DESSUS et l’ENTRETOISE.
Utiliser le KIT DE RETENUE ANTI-BASCULEMENT POUR
MOBILIER (96) pour stabilité additionnelle. Fixer la sangle au
DESSUS (J) à l’aide de la vis courte comme l'indique le schéma.
REMARQUE : Enfoncer la SANGLE DE SÉCURITÉ à travers le gros
trou dans l'ARRIÈRE (K).
ÉTAPE 2
Fixer les MOULURES (E) au DESSUS (J). Utiliser six VIS TÊTE
PLATE 28 mm (11).
REMARQUE : S’assurer d’insérer les COURTES CHEVILLES EN
BOIS des MOULURES dans le DESSUS. ÉTAPE 5
Attention: Ne pas relever l'élément dans sa position verticale
avant d'avoir fixé l’ARRIÈRE. L'élément risque de s'eondrer.
Avec précaution, retourner l'élément sur ses chants avant.
Fixer les EXTRÉMITÉS (A et B) à l'ENTRETOISE (D). Utiliser deux
VIS TÊTE PLATES 38 mm (10).
Insérer six CONNECTEURS ARRIÈRES (7) dans les rainures des
EXTRÉMITÉS (A et B). Espacer les CONNECTEURS ARRIÈRES
comme l’indique le schéma.
REMARQUE : Il est peut-être nécessaire de les enfoncer
délicatement à l'aide d'un marteau.
Fixer l'ARRIÈRE (K) sur l'élément. Utiliser six VIS TÊTE
PLATE 16 mm (13) à travers les CONNECTEURS ARRIÈRES
et dans les EXTRÉMITÉS.
ÉTAPE 3
Attention: Ne pas relever l'élément dans sa position verticale
avant d'avoir fixé l’ARRIÈRE. L'élément risque de s'eondrer.
Fixer le DESSUS (J) à l'EXTRÉMITÉ GAUCHE (B). Serrer deux
EXCENTRIQUES ESCAMOTABLES.
REMARQUE : S'assurer de bien insérer la CHEVILLE EN BOIS
située sur l'EXTRÉMITÉ GAUCHE dans le DESSUS.
Déplier l’ARRIÈRE (K) et le faire glisser dans les rainures du
DESSUS (J) et de l'EXTRÉMITÉ GAUCHE (B).

Page 17www.sauder.com/service433363
ÉTAPE 6
Avec précaution, retourner le Surmeuble sur l’arrière.
Pour fixer le Surmeuble au Classeur latéral 433359, il faudra
terminer les étapes 1 à 18 dans le manuel d'instructions 433359
avant de fixer le Surmeuble au Dessus du Classeur Latéral.
Pour fixer le Surmeuble à la Base de Bibliothèque 433360, il faudra
terminer les étapes 1 à 10 dans le manuel d'instructions 433360
avant de fixer le Surmeuble au Dessus de la Base de Bibliothèque.
La fixation du Surmeuble sur la Base de Bibliothèque est illustrée
dans les étapes suivantes.
Finir de percer les deux trous indiqués dans la surface inférieure
de la Base de Bibliothèque en utilisant une mèche 6 mm. Suivre
les indications du schéma.
Ensuite, fixer le Dessus de la Base de Bibliothèque aux
EXTRÉMITÉS (A et B). Utiliser deux VIS TÊTE
PLATE 38 mm NOIRES (10).
ÉTAPE 7
Avec l’aide d’une autre personne, fixer le Dessus de Base de
Bibliothèque à l'assemblage de la Base de Bibliothèque. Serrer six
EXCENTRIQUES ESCAMOTABLES.
REMARQUE : S'assurer de bien insérer les CHEVILLES EN
BOIS situées sur le Dessus de la Base de Bibliothèque dans la
Base de Bibliothèque.
REMARQUE : Si besoin est, suivre le manuel d’instructions
433359 ou 433360 pour finir l’assemblage du Classeur latéral ou
de la Base de Bibliothèque.
ÉTAPE 8
Finir de fixer le Surmeuble à la Base de Bibliothèque. Utiliser
deux CONSOLES (9) et huit VIS TÊTE GOUTTE DE
SUIF 25 mm (12).
ÉTAPE 9
Placer l’unité à sa place finale, contre un mur.
REMARQUE : Les instructions suivantes montrent votre meuble
fixé à un montant mural. Si vous ne fixe pas le meuble à un
montant mural, passer à l’étape suivante maintenant.
1-Repérer le centre d’un montant dans le mur près de votre unité
et le marquer avec un crayon.
2-Percer un trou de 3 mm sur la marque et dans le montant dans le mur.
3-Fixer l’unité au mur. Utiliser la VIS LONGUE à travers l'autre
extrémité de la SANGLE DE SÉCURITÉ et dans le trou de 3 mm.
Enfoncer les MANCHONS EN CAOUTCHOUC (6) sur les
GOUPILLES EN MÉTAL (5). Insérer les GOUPILLES EN MÉTAL
dans les trous choisis dans les EXTRÉMITÉS (A et B). Poser les
TABLETTES RÉGLABLES (F et G) sur les GOUPILLES EN MÉTAL.
Décoller les AUTO-COLLANTS de la FICHE D'APPLIQUÉS (8) et
coller les sur chaque EXCENTRIQUE ESCAMOTABLE et
VIS visible.
ÉTAPE 10
1-Avec un crayon, mettre une marque à travers le centre du trou
dans la SANGLE DE SÉCURITÉ.
2-Percer un trou de 9,5 mm sur la marque.
3-Tout en pincer les ailes ensemble, enfoncer légèrement le
DISPOSITIF D’ANCRAGE MURAL du KIT DE RETENUE ANTI-
BASCULEMENT POUR MOBILIER (96) dans le trou jusqu’à ce
qu’il soit à fleur avec la surface du mur.
4-Utiliser la VIS LONGUE à travers le trou dans la SANGLE DE
SÉCURITÉ et dans le DISPOSITIF D’ANCRAGE MURAL.
REMARQUE : Il faudra tourner la VIS LONGUE de plusieurs tours
pour serrer complètement et fixer votre appareil au mur.
REMARQUE : Prière de lire les informations importantes sur la
sécurité figurant sur les pages arrière du manuel d’instructions.
Ceci complète l'assemblage. Nettoyer à l’aide d’une encaustique
pour meubles ou d’un chion humide. Essuyer.

Anote la fecha de
comprar esta unidad y
guarde el folleto para
su referencia futura. Si
necesita ponerse en
contacto con Sauder en
cuanto a esta unidad,
refiérase al número
de lote y al número de
modelo cuando llame a
nuestro número gratis.
No. lote: ____________
Fecha de
compra: ____________
LISTA DE PARTES
ITEM DESCRIPCIÓN CANTIDAD
CONTÁCTENOS PRIMERO
ANTES DE HACER DEVOLUCIONES A LA TIENDA.
Tratamos de asegurar que su mueble llega en condición excelente.
Nuestros representantes de Servicio al Cliente son amables y listos
para ayudarle con servicio rápido y eficiente si una parte está de-
fectuosa o ausente (o si necesita ayuda con el ensamblaje). Llame
este número sin cargo:
1-800-445-1527
Lunes a viernes, 9:00 a.m. - 5:30 p.m.
Hora oficial del Este
(excepto días festivos)
Si requiere un repuesto de una parte, será enviado dentro de
48 horas (excepto los fines de semana y días festivos)
Use estas instrucciones de ensamblaje en español junto con las
figuras paso-a-paso provistas en el folleto inglés. Cada paso en
español corresponde al mismo paso en inglés. Compare la “Lista
de Part” abajo con la “Part Identification” en el folleto en inglés
para familiarizarse con Las partes de ensamblaje.
NOTA:ESTE FOLLETO DE INSTRUCCIONES CONTIENE
INFORMACIÓN IMPORTANTE SOBRE LA SEGURIDAD. POR
FAVOR LEA Y GUÁRDELO PARA REFERENCIA EN EL FUTURO.
LISTA DE PARTES
ITEM DESCRIPCIÓN CANTIDAD
Organizador de bibliotecaModelo 433363
Page 18 www.sauder.com/service 433363
A EXTREMO DERECHO...............................................1
B EXTREMO IZQUIERDO............................................1
D RIOSTRA.............................................................................1
E MOLDURA SUPERIOR............................................2
F ESTANTE AJUSTABLE SUPERIOR.................1
G ESTANTE AJUSTABLE INFERIOR ...................1
J PANEL SUPERIOR.......................................................1
K DORSO.................................................................................1
1 EXCÉNTRICO ESCONDIDO ...............................4
2 BIELA DE EXCÉNTRICO........................................4
3 PASADOR DE MADERA.........................................4
4 PASADOR DE MADERA CORTO....................4
5 ESPIGA DE METAL....................................................8
6 MANGUITO DE GOMA...........................................8
7 CONECTOR POSTERIOR.....................................6
8 TARJETA CON APLICACIONES.......................1
9 SOPORTE..........................................................................2
96 KIT DE CONTROL ANTI-INCLINACIÓN
PARA MOBILIARIO.....................................................1
10 TORNILLO DE CABEZA
PERDIDA de 38 mm.................................................4
11 TORNILLO DE CABEZA PERDIDA
de 28 mm..........................................................................6
12 TORNILLO DE CABEZA REDONDA
de 25 mm..........................................................................8
13 TORNILLO DE CABEZA
PERDIDA de 16 mm..................................................6

Page 19www.sauder.com/service433363
PASO 1
Ensamble la unidad sobre un piso alfombrado o sobre el cartón
vacío para evitar rayar la unidad o el piso.
Inserte cuatro EXCÉNTRICOS ESCONDIDOS (1) entre el
PANEL SUPERIOR (J).
Inserte cuatro EXCÉNTRICOS ESCONDIDOS (3) entre
los EXTREMOS (A y B).
Inserte cuatro BIELAS DE EXCÉNTRICO (2) dentro de
los EXTREMOS (A y B).
Inserte cuatro EXCÉNTRICOS ESCONDIDOS CORTOS (4)
en las MOLDURAS (E).
PASO 4
Coloque la RIOSTRA (D) sobre el PASADOR DE MADERA en el
EXTREMO IZQUIERDO (B).
NOTA: Asegúrese de que el DORSO se inserte en la ranura en
la RIOSTRA.
Fije el EXTREMO DERECHO (A) al PANEL SUPERIOR (J). Apriete
dos EXCÉNTRICOS ESCONDIDOS.
NOTA: Asegúrese de que el DORSO se inserte en la ranura en el
EXTREMO DERECHO.
NOTA: Asegúrese de que los PASADORES DE MADERA en el
EXTREMO DERECHO se introduzca en el PANEL SUPERIOR y en
la RIOSTRA.
Utilice el KIT DE CONTROL ANTI-INCLINACIÓN PARA
MOBILIARIO (96) para dar más estabilidad. Fije la correa al
PANEL SUPERIOR (J) con el tornillo corto como se muestra.
NOTA: Empuje la CORREA DE SEGURIDAD a través el agujero
grande del DORSO (K).
PASO 2
Fije las MOLDURAS (E) al PANEL SUPERIOR (J). Utilice seis
TORNILLOS DE CABEZA PERDIDA de 28 mm (11).
NOTA: Asegúrese de que los PASADORES DE MADERA CORTOS
en las MOLDURAS se inserten en el PANEL SUPERIOR.
PASO 5
Precaución: No coloque la unidad en posición vertical hasta que se
fije el DORSO. La unidad podría caerse.
Cuidadosamente voltee la unidad para que repose sobre los
bordes delanteros.
Fije los EXTREMOS (A y B) a la RIOSTRA (D). Utilice dos
TORNILLOS DE CABEZA PERDIDA de 38 mm (10).
Inserte seis CONECTORES POSTERIORES (7) dentro de las
ranuras de los EXTREMOS (A y B). Espacio el CONECTORES
POSTERIORES como se muestra en el diagrama.
NOTA: Puede ser necesario que las clave ligeramente adentro con
un martillo.
Fije el DORSO (K) a la unidad. Pase seis TORNILLOS DE
CABEZA PERDIDA de 16 mm (13) a través de los CONECTORES
POSTERIORES y dentro de los EXTREMOS.
PASO 3
Precaución: No coloque la unidad en posición vertical hasta que se
fije el DORSO. La unidad podría caerse.
Fije el PANEL SUPERIOR (J) al EXTREMO IZQUIERDO (B). Apriete
dos EXCÉNTRICOS ESCONDIDOS.
NOTA: Asegúrese de que el PASADOR DE MADERA fijado al
EXTREMO IZQUIERDO se inserte dentro del PANEL SUPERIOR.
Desdoble el DORSO (K) y deslice el DORSO entre las ranuras en
el PANEL POSTERIOR (J) y el EXTREMO IZQUIERDO (B).

Page 20 www.sauder.com/service 433363
PASO 6
Cuidadosamente voltee el Organizador para que repose sobre
su respaldo.
Para fijar el Organizador al Archivero Lateral 433359, necesitará
completar los pasos 1 a 18 en el manual de instrucción 433359,
antes de asegurar el Organizador al Panel Superior de
Archivero Lateral.
Para fijar el Organizador a la Base de biblioteca 433360,
necesitará completar los pasos 1 a 10 en el manual de instrucción
433360, antes de asegurar el Organizador al Panel Superior de la
Base de biblioteca.
Los pasos siguientes mostrarán la fijación del Organizador a la
Base de Biblioteca.
Acabe de perforar los dos agujeros ilustrados en la superficie
inferior del Panel Superior de la Base de Biblioteca utilizando una
broca 6 mm. Siga el diagrama.
A continuación, fije el Panel Superior de la Base de Biblioteca
a los EXTREMOS (A y B). Utilice dos TORNILLOS NEGROS DE
CABEZA PERDIDA de 38 mm (10).
PASO 7
Con la ayuda de otra persona, fije el Panel Superior de la Base
de Biblioteca al ensamblaje de la Base de Biblioteca. Apriete seis
EXCÉNTRICOS ESCONDIDOS.
NOTA: Asegúrese de que los PASADORES DE MADERA sujetados
al Panel Superior de la Base de Biblioteca se inserten en la Base
de Biblioteca.
NOTA: Siga el folleto de instrucciones 433359 o 433360 para
terminar el ensamblaje del Archivero Lateral o la Base de Biblioteca.
PASO 8
Acabe de clavar el Organizador a la Base de biblioteca. Utilice
dos SOPORTES (9) y ocho TORNILLOS DE CABEZA REDONDA
de 25 mm (12).
PASO 9
Coloque su unidad en su posición final contra una pared.
NOTA: Las siguientes instrucciones muestran que su unidad está
siendo fijada a un montante de la pared. Si no está fijando su
unidad a un montante de la pared, vaya al paso siguiente ahora.
1-Ubique el centro del soporte de madera en la pared cerca de su
unidad y marque con un lápiz.
2-Perfore un agujero de 3 mm en la marca y entre el soporte de
madera de su pared.
3-Fije la unidad a la pared. Utilice el TORNILLO LARGO a través el
otro extremo de la CORREA DE SEGURIDAD y en el agujero de 3 mm.
Empuje los MANGUITOS DE GOMA (6) sobre las ESPIGAS DE
METAL (5). Inserte las ESPIGAS DE METAL en los agujeros al
nivel preferido de los EXTREMOS (A y B). Coloque los ESTANTES
AJUSTABLES (F y G) sobre las ESPIGAS DE METAL.
Separe las APLICACIONES de la TARJETA CON
APLICACIONES (8) y aplique las sobre cada EXCÉNTRICO
ESCONDIDO y TORNILLO.
PASO 10
1-Con su lápiz, ponga una marca a través del centro del agujero
en la CORREA DE SEGURIDAD.
2-Taladre un agujero de 9,5 mm en la marca.
3-Mientras empuje las alas juntas, ligeramente golpeé el
ANCLAJE DE PARED desde el KIT DE CONTROL ANTI-
INCLINACIÓN PARA MOBILIARIO (96) en el agujero hasta que
quede nivelado con la superficie de la pared.
4-Utilice el TORNILLO LARGO a través el agujero de la CORREA
DE SEGURIDAD y en el ANCLAJE DE PARED.
NOTA: Necesitará girar el TORNILLO LARGO varias vueltas para
apretar completamente y asegurar su unidad a la pared.
NOTA: Por favor, lea las páginas de atrás del folleto de
instrucciones en cuanto a importante información de seguridad.
Esto completa el ensamblaje. Limpie con su pulimento para
muebles preferido o un paño húmedo. Seque con un paño.
